1 Produkty Inwestycyjne Zehnder Systemy grzewczo-chłodzące i wentylacyjne Cennik 2016 Ogrzewanie Chłodzenie Świeże powietrze Czyste powietrze Commercial buildings

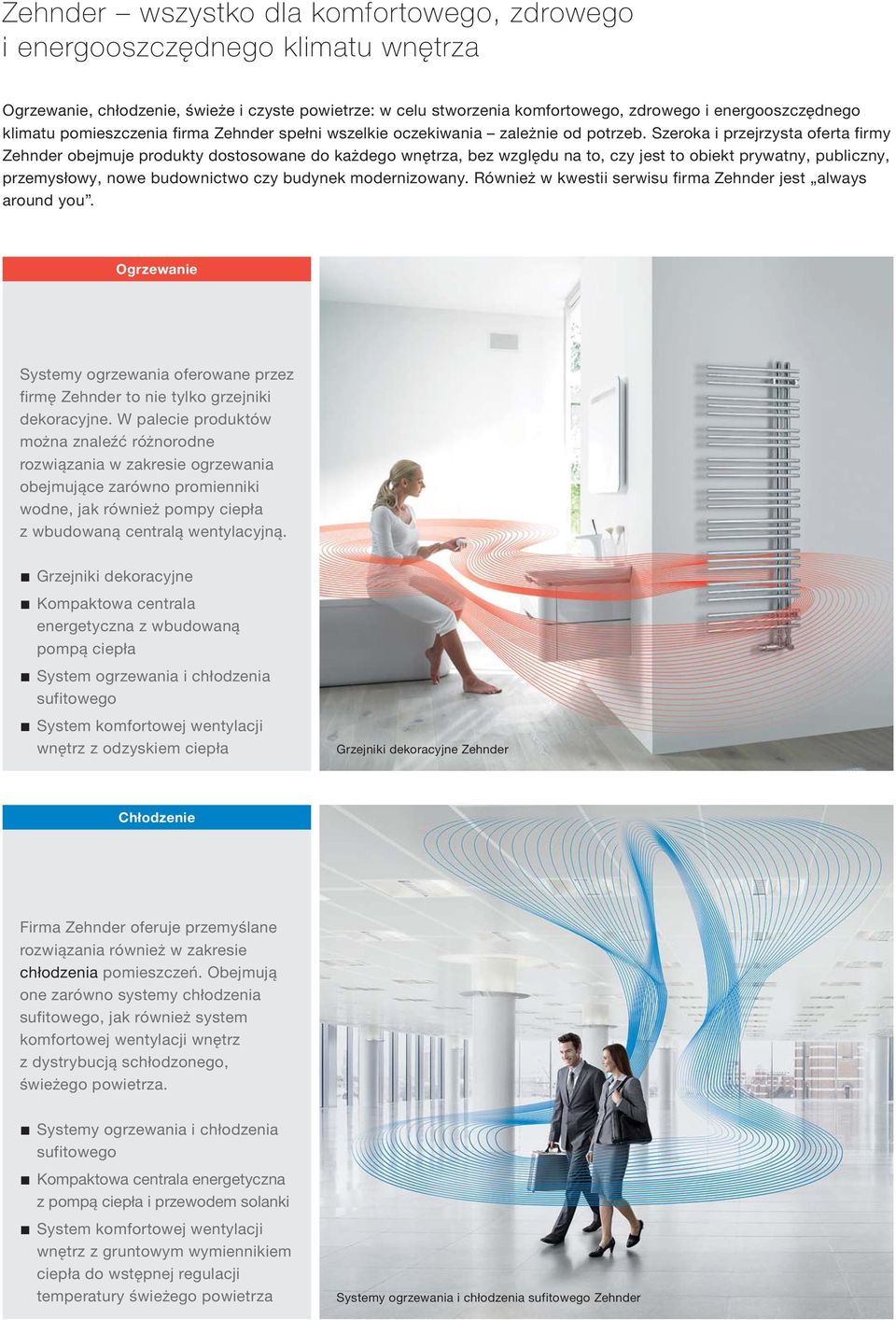

2 Zehnder wszystko dla komfortowego, zdrowego i energooszczędnego klimatu wnętrza Ogrzewanie, chłodzenie, świeże i czyste powietrze: w celu stworzenia komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia firma Zehnder spełni wszelkie oczekiwania zależnie od potrzeb. Szeroka i przejrzysta oferta firmy Zehnder obejmuje produkty dostosowane do każdego wnętrza, bez względu na to, czy jest to obiekt prywatny, publiczny, przemysłowy, nowe budownictwo czy budynek modernizowany. Również w kwestii serwisu firma Zehnder jest always around you. Ogrzewanie Systemy ogrzewania oferowane przez firmę Zehnder to nie tylko grzejniki dekoracyjne. W palecie produktów można znaleźć różnorodne rozwiązania w zakresie ogrzewania obejmujące zarówno promienniki wodne, jak również pompy ciepła z wbudowaną centralą wentylacyjną. Grzejniki dekoracyjne Kompaktowa centrala energetyczna z wbudowaną pompą ciepła System ogrzewania i chłodzenia sufitowego System komfortowej wentylacji wnętrz z odzyskiem ciepła Grzejniki dekoracyjne Zehnder Chłodzenie Firma Zehnder oferuje przemyślane rozwiązania również w zakresie chłodzenia pomieszczeń. Obejmują one zarówno systemy chłodzenia sufitowego, jak również system komfortowej wentylacji wnętrz z dystrybucją schłodzonego, świeżego powietrza. Systemy ogrzewania i chłodzenia sufitowego Kompaktowa centrala energetyczna z pompą ciepła i przewodem solanki System komfortowej wentylacji wnętrz z gruntowym wymiennikiem ciepła do wstępnej regulacji temperatury świeżego powietrza Systemy ogrzewania i chłodzenia sufitowego Zehnder

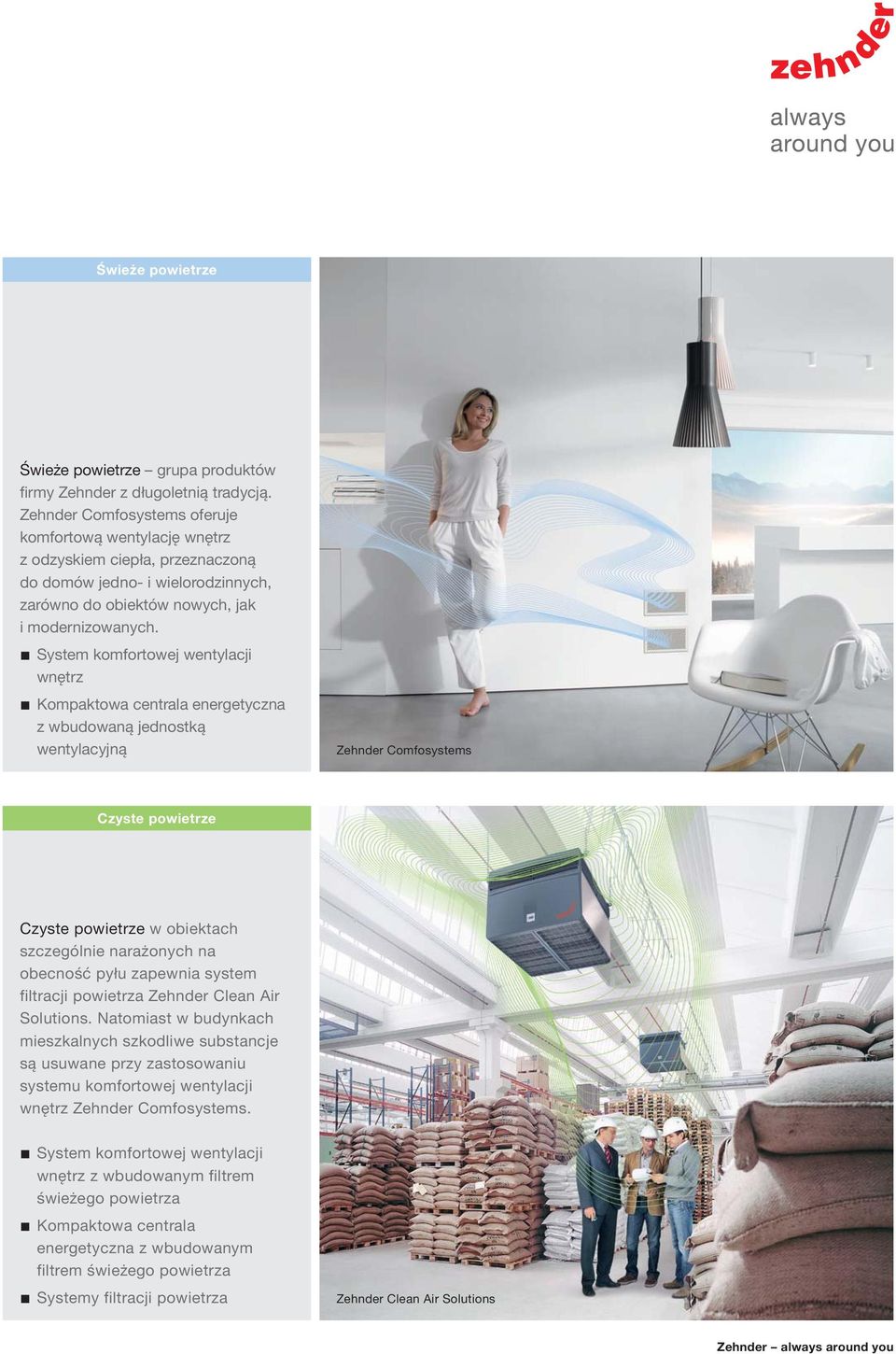

3 Świeże powietrze Świeże powietrze grupa produktów firmy Zehnder z długoletnią tradycją. Zehnder Comfosystems oferuje komfortową wentylację wnętrz z odzyskiem ciepła, przeznaczoną do domów jedno- i wielorodzinnych, zarówno do obiektów nowych, jak i modernizowanych. System komfortowej wentylacji wnętrz Kompaktowa centrala energetyczna z wbudowaną jednostką wentylacyjną Zehnder Comfosystems Czyste powietrze Czyste powietrze w obiektach szczególnie narażonych na obecność pyłu zapewnia system filtracji powietrza Zehnder Clean Air Solutions. Natomiast w budynkach mieszkalnych szkodliwe substancje są usuwane przy zastosowaniu systemu komfortowej wentylacji wnętrz Zehnder Comfosystems. System komfortowej wentylacji wnętrz z wbudowanym filtrem świeżego powietrza Kompaktowa centrala energetyczna z wbudowanym filtrem świeżego powietrza Systemy filtracji powietrza Zehnder Clean Air Solutions Zehnder always around you

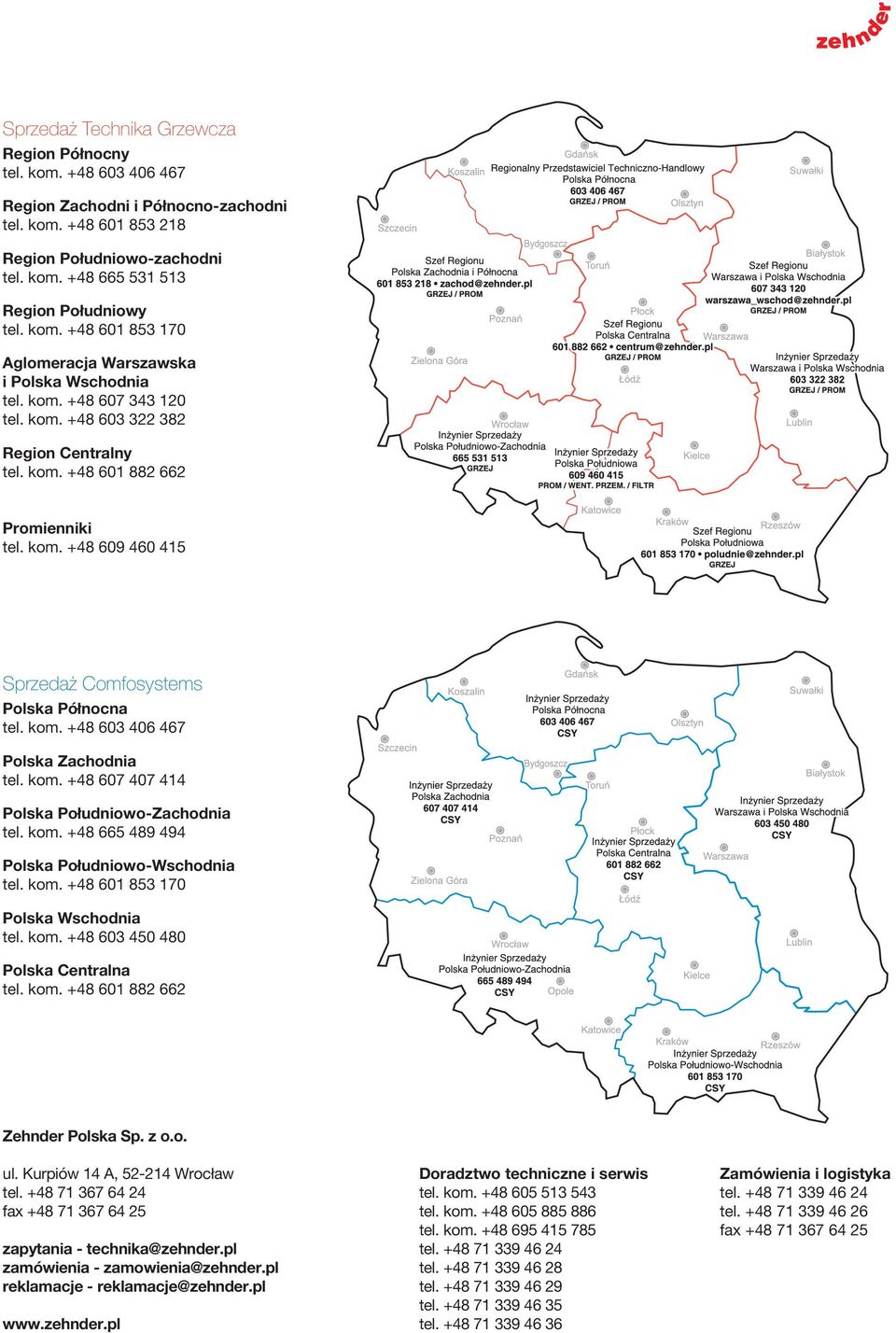

4 Sprzedaż Technika Grzewcza Region Północny tel. kom Region Zachodni i Północno-zachodni tel. kom Region Południowo-zachodni tel. kom Region Południowy tel. kom Aglomeracja Warszawska i Polska Wschodnia tel. kom tel. kom Region Centralny tel. kom Promienniki tel. kom Sprzedaż Comfosystems Polska Północna tel. kom Polska Zachodnia tel. kom Polska Południowo-Zachodnia tel. kom Polska Południowo-Wschodnia tel. kom Polska Wschodnia tel. kom Polska Centralna tel. kom Zehnder Polska Sp. z o.o. ul. Kurpiów 14 A, Wrocław tel fax zapytania - technika@zehnder.pl zamówienia - zamowienia@zehnder.pl reklamacje - reklamacje@zehnder.pl Doradztwo techniczne i serwis tel. kom tel. kom tel. kom tel tel tel tel tel Zamówienia i logistyka tel tel fax

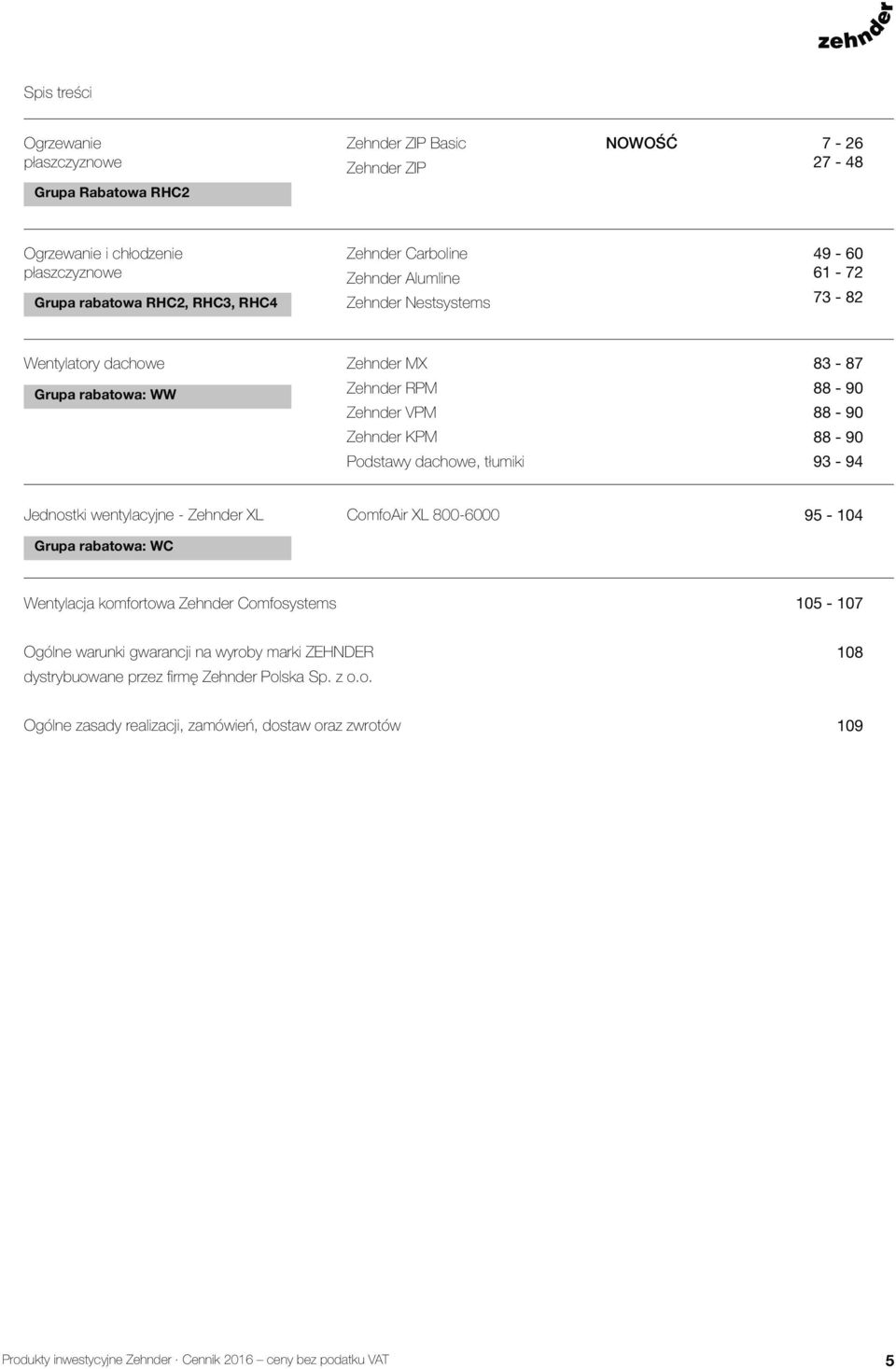

5 Spis treści Ogrzewanie płaszczyznowe Grupa Rabatowa RHC2 Zehnder ZIP Basic Zehnder ZIP NOWOŚĆ Ogrzewanie i chłodzenie płaszczyznowe Grupa rabatowa RHC2, RHC3, RHC4 Zehnder Carboline Zehnder Alumline Zehnder Nestsystems Wentylatory dachowe Grupa rabatowa: WW Zehnder MX Zehnder RPM Zehnder VPM Zehnder KPM Podstawy dachowe, tłumiki Jednostki wentylacyjne - Zehnder XL Grupa rabatowa: WC ComfoAir XL Wentylacja komfortowa Zehnder Comfosystems Ogólne warunki gwarancji na wyroby marki ZEHNDER dystrybuowane przez fi rmę Zehnder Polska Sp. z o.o. 108 Ogólne zasady realizacji, zamówień, dostaw oraz zwrotów 109 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 5

6 6 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

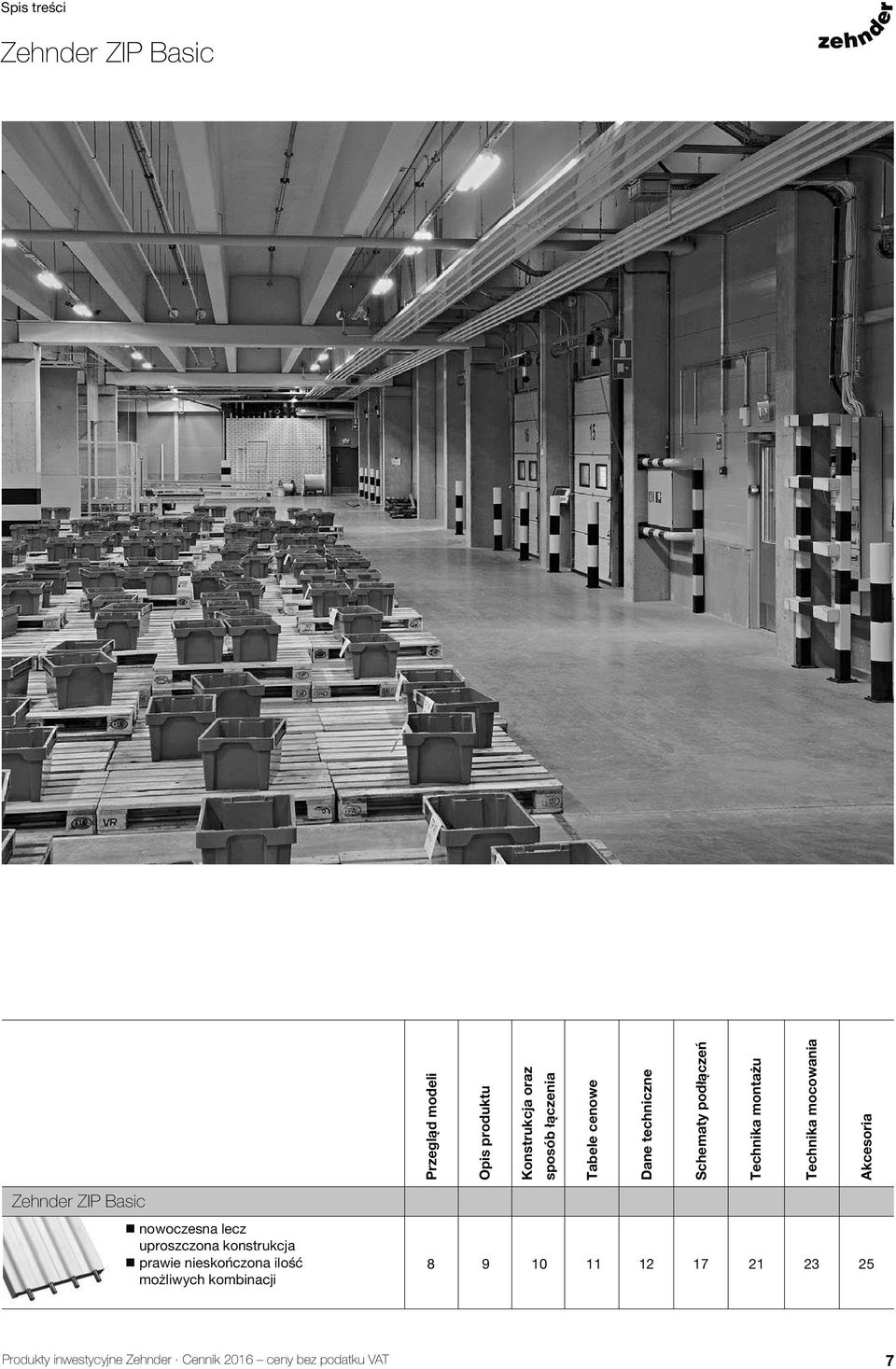

7 Spis treści Zehnder ZIP Basic Przegląd modeli Opis produktu Konstrukcja oraz sposób łączenia Tabele cenowe Dane techniczne Schematy podłączeń Technika montażu Technika mocowania Akcesoria Zehnder ZIP Basic nowoczesna lecz uproszczona konstrukcja prawie nieskończona ilość możliwych kombinacji Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 7

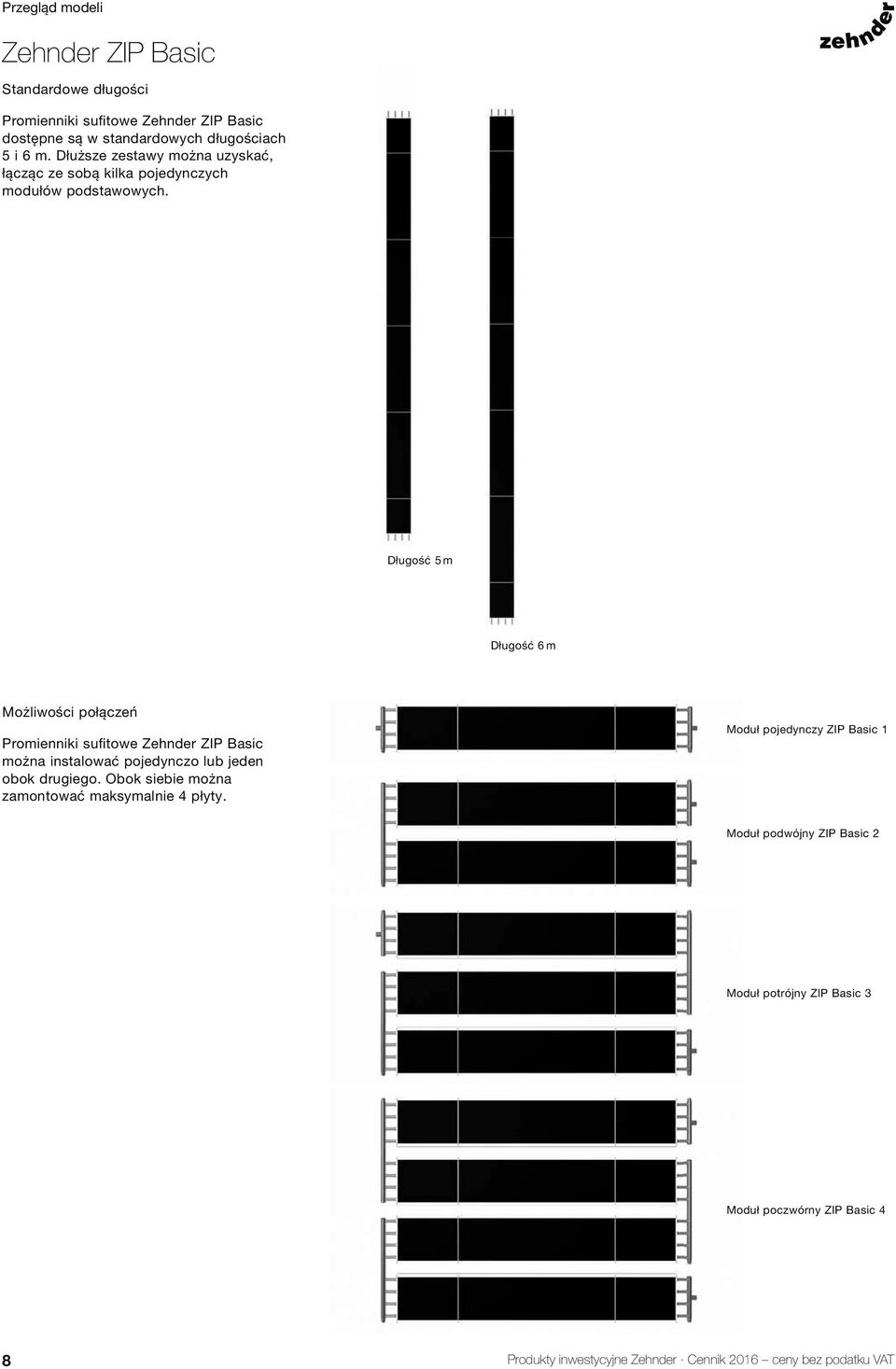

8 Przegląd modeli Zehnder ZIP Basic Standardowe długości Promienniki sufi towe Zehnder ZIP Basic dostępne są w standardowych długościach 5 i 6 m. Dłuższe zestawy można uzyskać, łącząc ze sobą kilka pojedynczych modułów podstawowych. Długość 5 m Długość 6 m Możliwości połączeń Promienniki sufi towe Zehnder ZIP Basic można instalować pojedynczo lub jeden obok drugiego. Obok siebie można zamontować maksymalnie 4 płyty. Moduł pojedynczy ZIP Basic 1 Moduł podwójny ZIP Basic 2 Moduł potrójny ZIP Basic 3 Moduł poczwórny ZIP Basic 4 8 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

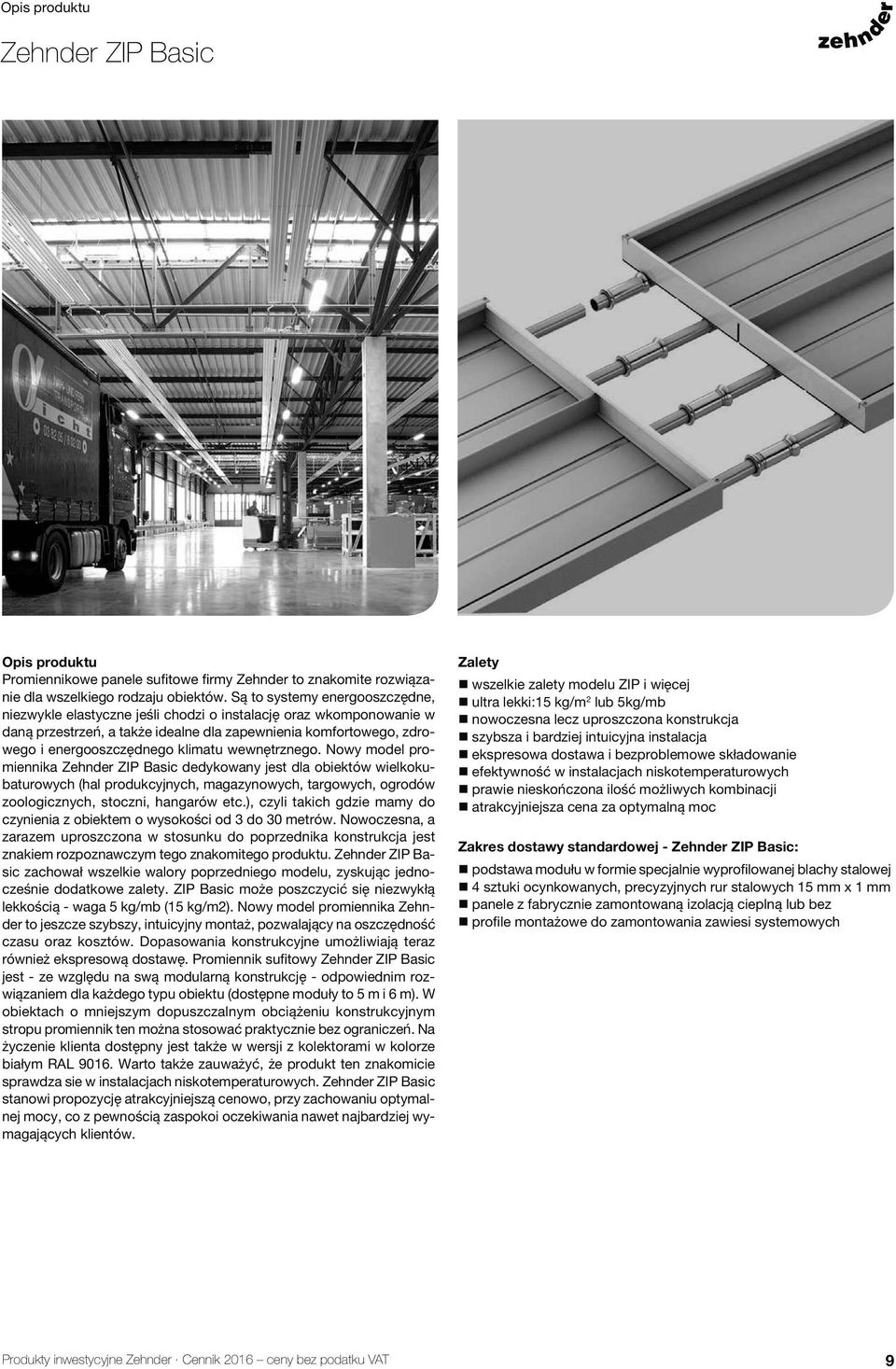

9 Opis produktu Zehnder ZIP Basic Opis produktu Promiennikowe panele sufitowe firmy Zehnder to znakomite rozwiązanie dla wszelkiego rodzaju obiektów. Są to systemy energooszczędne, niezwykle elastyczne jeśli chodzi o instalację oraz wkomponowanie w daną przestrzeń, a także idealne dla zapewnienia komfortowego, zdrowego i energooszczędnego klimatu wewnętrznego. Nowy model promiennika Zehnder ZIP Basic dedykowany jest dla obiektów wielkokubaturowych (hal produkcyjnych, magazynowych, targowych, ogrodów zoologicznych, stoczni, hangarów etc.), czyli takich gdzie mamy do czynienia z obiektem o wysokości od 3 do 30 metrów. Nowoczesna, a zarazem uproszczona w stosunku do poprzednika konstrukcja jest znakiem rozpoznawczym tego znakomitego produktu. Zehnder ZIP Basic zachował wszelkie walory poprzedniego modelu, zyskując jednocześnie dodatkowe zalety. ZIP Basic może poszczycić się niezwykłą lekkością - waga 5 kg/mb (15 kg/m2). Nowy model promiennika Zehnder to jeszcze szybszy, intuicyjny montaż, pozwalający na oszczędność czasu oraz kosztów. Dopasowania konstrukcyjne umożliwiają teraz również ekspresową dostawę. Promiennik sufitowy Zehnder ZIP Basic jest - ze względu na swą modularną konstrukcję - odpowiednim rozwiązaniem dla każdego typu obiektu (dostępne moduły to 5 m i 6 m). W obiektach o mniejszym dopuszczalnym obciążeniu konstrukcyjnym stropu promiennik ten można stosować praktycznie bez ograniczeń. Na życzenie klienta dostępny jest także w wersji z kolektorami w kolorze białym RAL Warto także zauważyć, że produkt ten znakomicie sprawdza sie w instalacjach niskotemperaturowych. Zehnder ZIP Basic stanowi propozycję atrakcyjniejszą cenowo, przy zachowaniu optymalnej mocy, co z pewnością zaspokoi oczekiwania nawet najbardziej wymagających klientów. Zalety wszelkie zalety modelu ZIP i więcej ultra lekki:15 kg/m 2 lub 5kg/mb nowoczesna lecz uproszczona konstrukcja szybsza i bardziej intuicyjna instalacja ekspresowa dostawa i bezproblemowe składowanie efektywność w instalacjach niskotemperaturowych prawie nieskończona ilość możliwych kombinacji atrakcyjniejsza cena za optymalną moc Zakres dostawy standardowej - Zehnder ZIP Basic: podstawa modułu w formie specjalnie wyprofilowanej blachy stalowej 4 sztuki ocynkowanych, precyzyjnych rur stalowych 15 mm x 1 mm panele z fabrycznie zamontowaną izolacją cieplną lub bez profile montażowe do zamontowania zawiesi systemowych Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 9

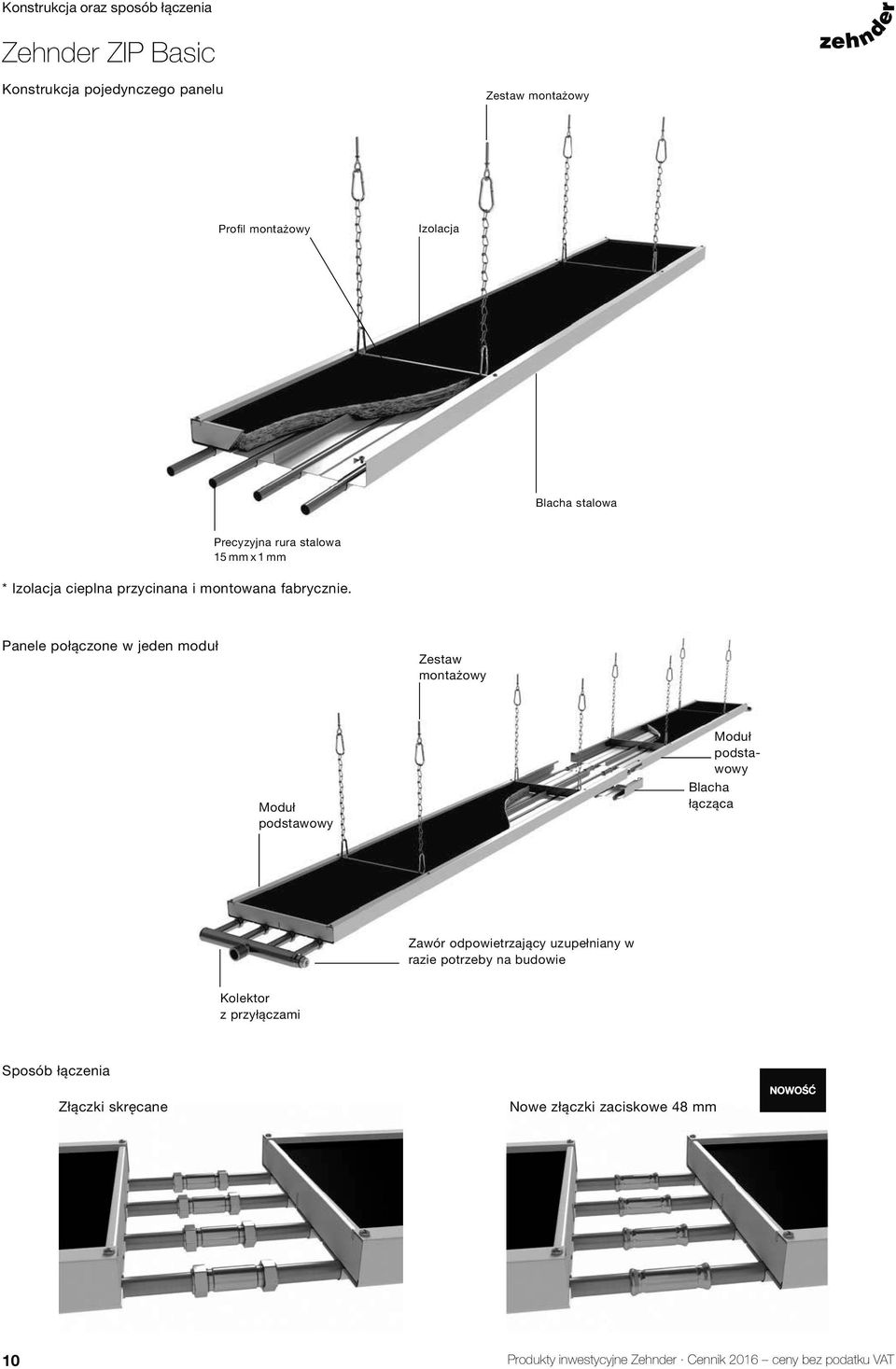

10 Konstrukcja oraz sposób łączenia Zehnder ZIP Basic Konstrukcja pojedynczego panelu Zestaw montażowy Profil montażowy Izolacja Blacha stalowa Precyzyjna rura stalowa 15 mm x 1 mm * Izolacja cieplna przycinana i montowana fabrycznie. Panele połączone w jeden moduł Zestaw montażowy Moduł podstawowy Moduł podstawowy Blacha łącząca Zawór odpowietrzający uzupełniany w razie potrzeby na budowie Kolektor z przyłączami Sposób łączenia Złączki skręcane Nowe złączki zaciskowe 48 mm 10 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

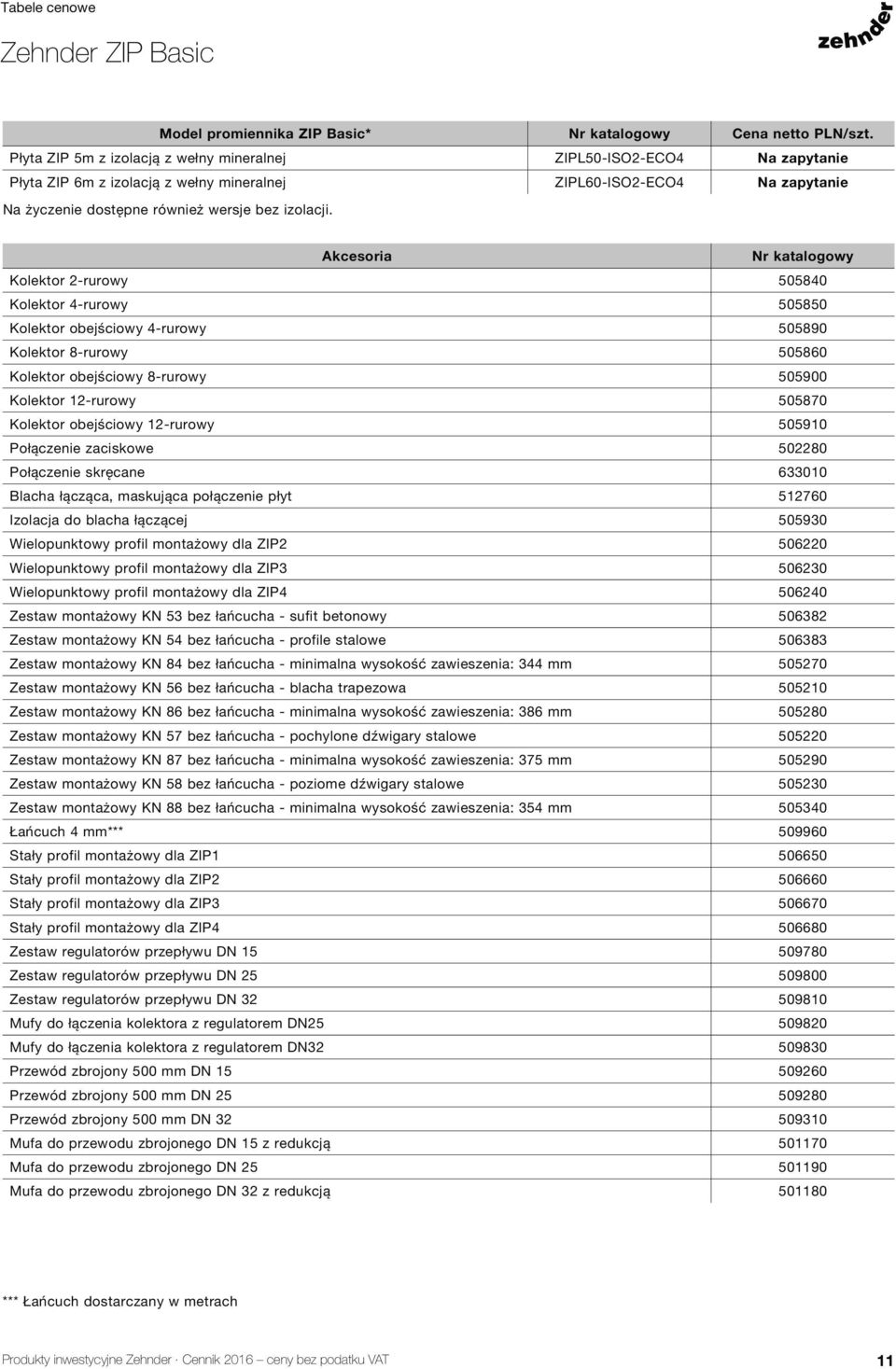

11 Tabele cenowe Zehnder ZIP Basic Model promiennika ZIP Basic* Nr katalogowy Cena netto PLN/szt. Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 Na zapytanie Płyta ZIP 6m z izolacją z wełny mineralnej ZIPL60-ISO2-ECO4 Na zapytanie Na życzenie dostępne również wersje bez izolacji. Akcesoria Nr katalogowy Kolektor 2-rurowy Kolektor 4-rurowy Kolektor obejściowy 4-rurowy Kolektor 8-rurowy Kolektor obejściowy 8-rurowy Kolektor 12-rurowy Kolektor obejściowy 12-rurowy Połączenie zaciskowe Połączenie skręcane Blacha łącząca, maskująca połączenie płyt Izolacja do blacha łączącej Wielopunktowy profil montażowy dla ZIP Wielopunktowy profil montażowy dla ZIP Wielopunktowy profil montażowy dla ZIP Zestaw montażowy KN 53 bez łańcucha - sufit betonowy Zestaw montażowy KN 54 bez łańcucha - profile stalowe Zestaw montażowy KN 84 bez łańcucha - minimalna wysokość zawieszenia: 344 mm Zestaw montażowy KN 56 bez łańcucha - blacha trapezowa Zestaw montażowy KN 86 bez łańcucha - minimalna wysokość zawieszenia: 386 mm Zestaw montażowy KN 57 bez łańcucha - pochylone dźwigary stalowe Zestaw montażowy KN 87 bez łańcucha - minimalna wysokość zawieszenia: 375 mm Zestaw montażowy KN 58 bez łańcucha - poziome dźwigary stalowe Zestaw montażowy KN 88 bez łańcucha - minimalna wysokość zawieszenia: 354 mm Łańcuch 4 mm*** Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Zestaw regulatorów przepływu DN Zestaw regulatorów przepływu DN Zestaw regulatorów przepływu DN Mufy do łączenia kolektora z regulatorem DN Mufy do łączenia kolektora z regulatorem DN Przewód zbrojony 500 mm DN Przewód zbrojony 500 mm DN Przewód zbrojony 500 mm DN Mufa do przewodu zbrojonego DN 15 z redukcją Mufa do przewodu zbrojonego DN Mufa do przewodu zbrojonego DN 32 z redukcją *** Łańcuch dostarczany w metrach Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 11

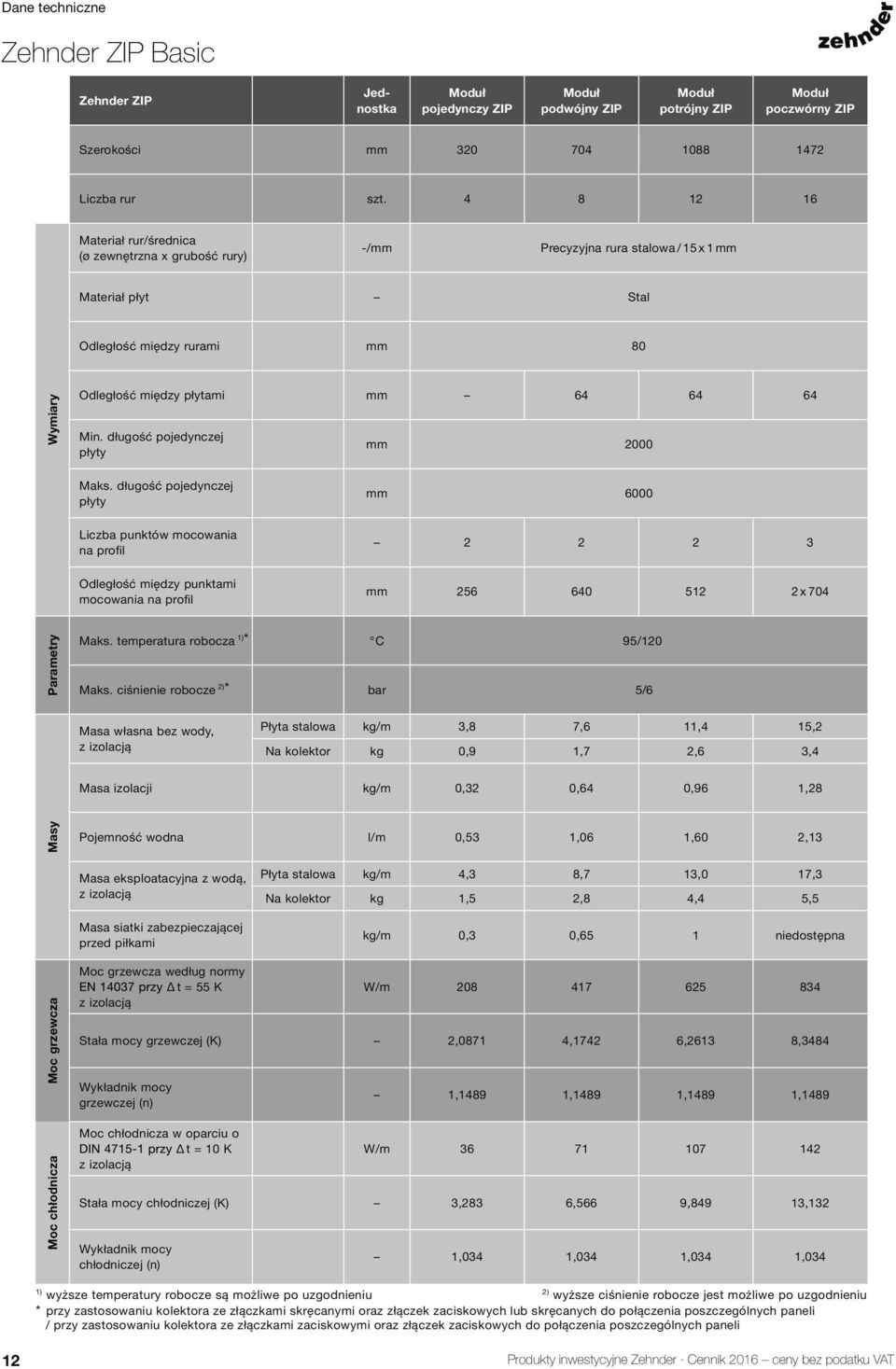

12 Dane techniczne Zehnder ZIP Basic Zehnder ZIP Jednostka Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP Szerokości mm Liczba rur szt Materiał rur/średnica (ø zewnętrzna x grubość rury) -/mm Precyzyjna rura stalowa / 15 x 1 mm Materiał płyt Stal Odległość między rurami mm 80 Wymiary Odległość między płytami mm Min. długość pojedynczej płyty mm 2000 Maks. długość pojedynczej płyty mm 6000 Liczba punktów mocowania na profil Odległość między punktami mocowania na profil mm x 704 Parametry Maks. temperatura robocza 1) * C 95/120 Maks. ciśnienie robocze 2) * bar 5/6 Masa własna bez wody, z izolacją Płyta stalowa kg/m 3,8 7,6 11,4 15,2 Na kolektor kg 0,9 1,7 2,6 3,4 Masa izolacji kg/m 0,32 0,64 0,96 1,28 Masy Pojemność wodna l/m 0,53 1,06 1,60 2,13 Masa eksploatacyjna z wodą, z izolacją Masa siatki zabezpieczającej przed piłkami Płyta stalowa kg/m 4,3 8,7 13,0 17,3 Na kolektor kg 1,5 2,8 4,4 5,5 kg/m 0,3 0,65 1 niedostępna Moc grzewcza Moc chłodnicza Moc grzewcza według normy t = 55 K z izolacją W/m Stała mocy grzewczej (K) 2,0871 4,1742 6,2613 8,3484 Wykładnik mocy grzewczej (n) Moc chłodnicza w oparciu o t = 10 K z izolacją 1,1489 1,1489 1,1489 1,1489 W/m Stała mocy chłodniczej (K) 3,283 6,566 9,849 13,132 Wykładnik mocy chłodniczej (n) 1,034 1,034 1,034 1,034 1) 2) wyższe temperatury robocze są możliwe po uzgodnieniu wyższe ciśnienie robocze jest możliwe po uzgodnieniu * przy zastosowaniu kolektora ze złączkami skręcanymi oraz złączek zaciskowych lub skręcanych do połączenia poszczególnych paneli / przy zastosowaniu kolektora ze złączkami zaciskowymi oraz złączek zaciskowych do połączenia poszczególnych paneli 12 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

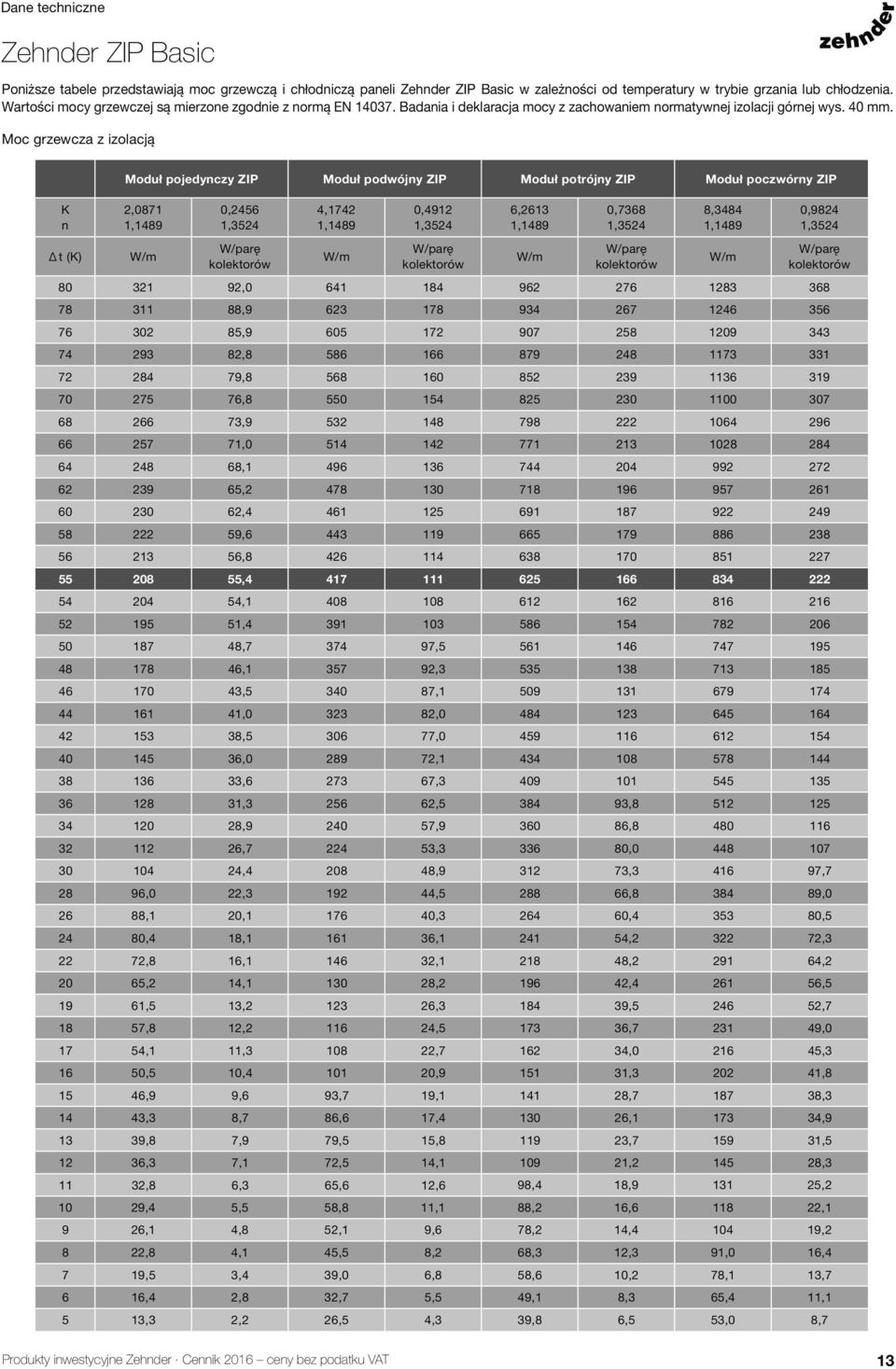

13 Dane techniczne Zehnder ZIP Basic Poniższe tabele przedstawiają moc grzewczą i chłodniczą paneli Zehnder ZIP Basic w zależności od temperatury w trybie grzania lub chłodzenia. Wartości mocy grzewczej są mierzone zgodnie z normą EN Badania i deklaracja mocy z zachowaniem normatywnej izolacji górnej wys. 40 mm. Moc grzewcza z izolacją K n Δ t (K) Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP 2,0871 1,1489 W/m 0,2456 1,3524 W/parę kolektorów 4,1742 1,1489 W/m 0,4912 1,3524 W/parę kolektorów 6,2613 1,1489 W/m 0,7368 1,3524 W/parę kolektorów 8,3484 1,1489 W/m 0,9824 1,3524 W/parę kolektorów , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 22, , , , ,1 20, , , , ,4 18, , , , ,8 16, , , , ,2 14, , , , ,5 13, , , , ,8 12, , , , ,1 11, , , , ,5 10, , , , ,9 9,6 93,7 19, , , ,3 8,7 86,6 17, , , ,8 7,9 79,5 15, , , ,3 7,1 72,5 14, , , ,8 6,3 65,6 12,6 98,4 18, , ,4 5,5 58,8 11,1 88,2 16, ,1 9 26,1 4,8 52,1 9,6 78,2 14, ,2 8 22,8 4,1 45,5 8,2 68,3 12,3 91,0 16,4 7 19,5 3,4 39,0 6,8 58,6 10,2 78,1 13,7 6 16,4 2,8 32,7 5,5 49,1 8,3 65,4 11,1 5 13,3 2,2 26,5 4,3 39,8 6,5 53,0 8,7 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 13

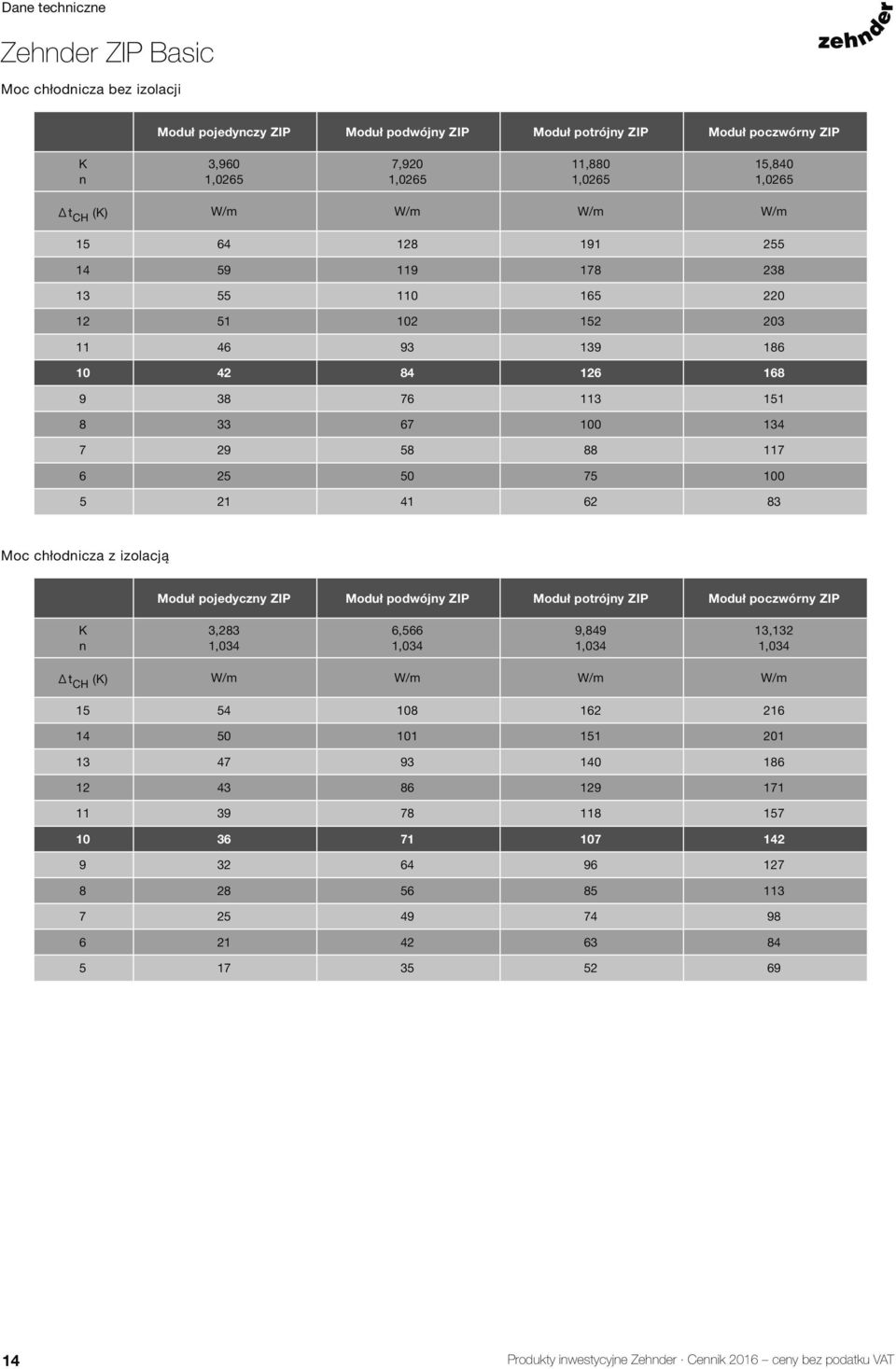

14 Dane techniczne Zehnder ZIP Basic Moc chłodnicza bez izolacji Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,960 1,0265 7,920 1, ,880 1, ,840 1,0265 Δ t CH (K) W/m W/m W/m W/m Moc chłodnicza z izolacją Moduł pojedyczny ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,283 1,034 6,566 1,034 9,849 1,034 13,132 1,034 Δ t CH (K) W/m W/m W/m W/m Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

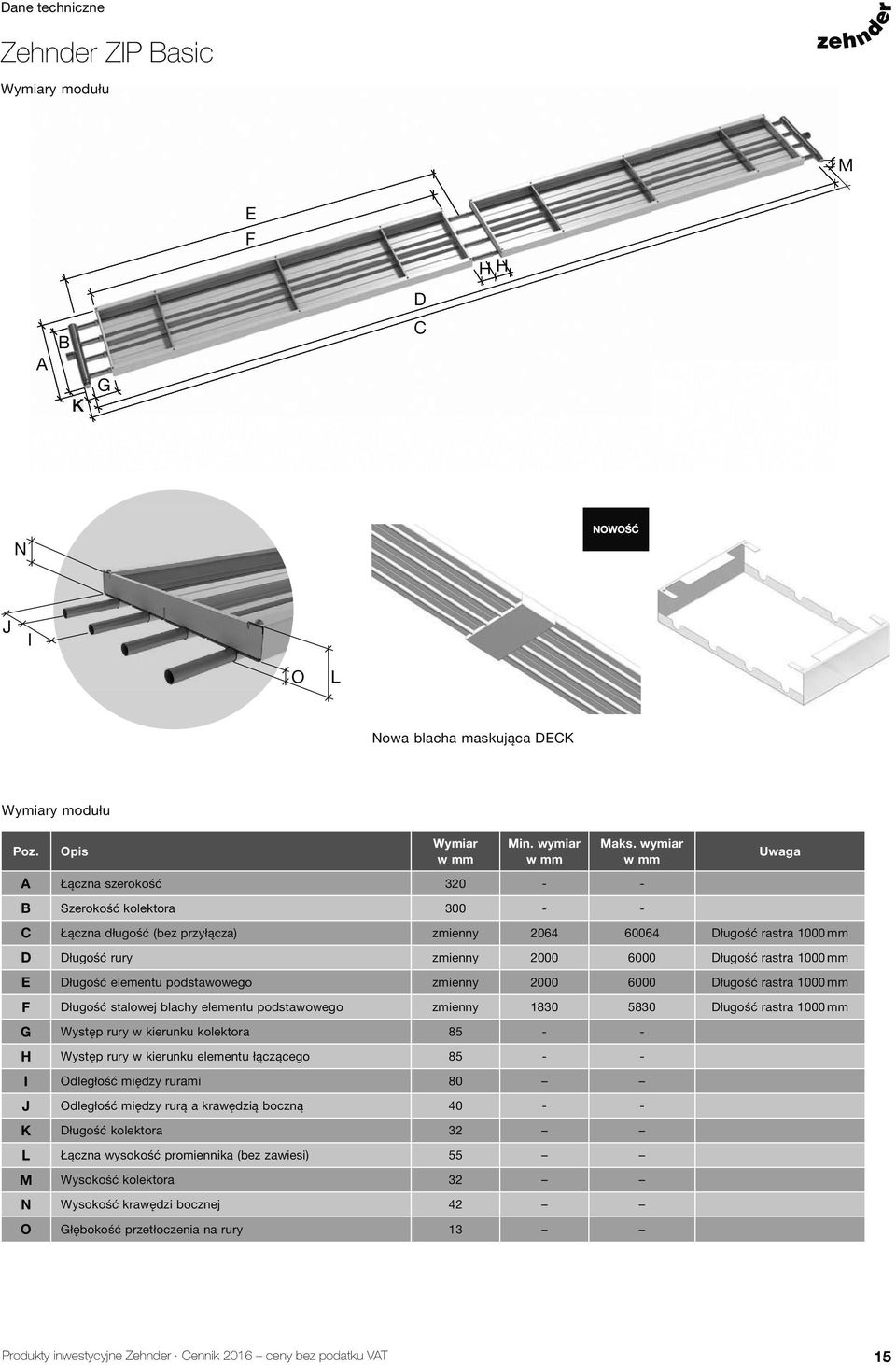

15 Dane techniczne Zehnder ZIP Basic Wymiary modułu M E F H H D A B K G C N J I O L Nowa blacha maskująca DECK Wymiary modułu Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga A Łączna szerokość B Szerokość kolektora C Łączna długość (bez przyłącza) zmienny Długość rastra 1000 mm D Długość rury zmienny Długość rastra 1000 mm E Długość elementu podstawowego zmienny Długość rastra 1000 mm F Długość stalowej blachy elementu podstawowego zmienny Długość rastra 1000 mm G Występ rury w kierunku kolektora H Występ rury w kierunku elementu łączącego I Odległość między rurami 80 J Odległość między rurą a krawędzią boczną K Długość kolektora 32 L Łączna wysokość promiennika (bez zawiesi) 55 M Wysokość kolektora 32 N Wysokość krawędzi bocznej 42 O Głębokość przetłoczenia na rury 13 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 15

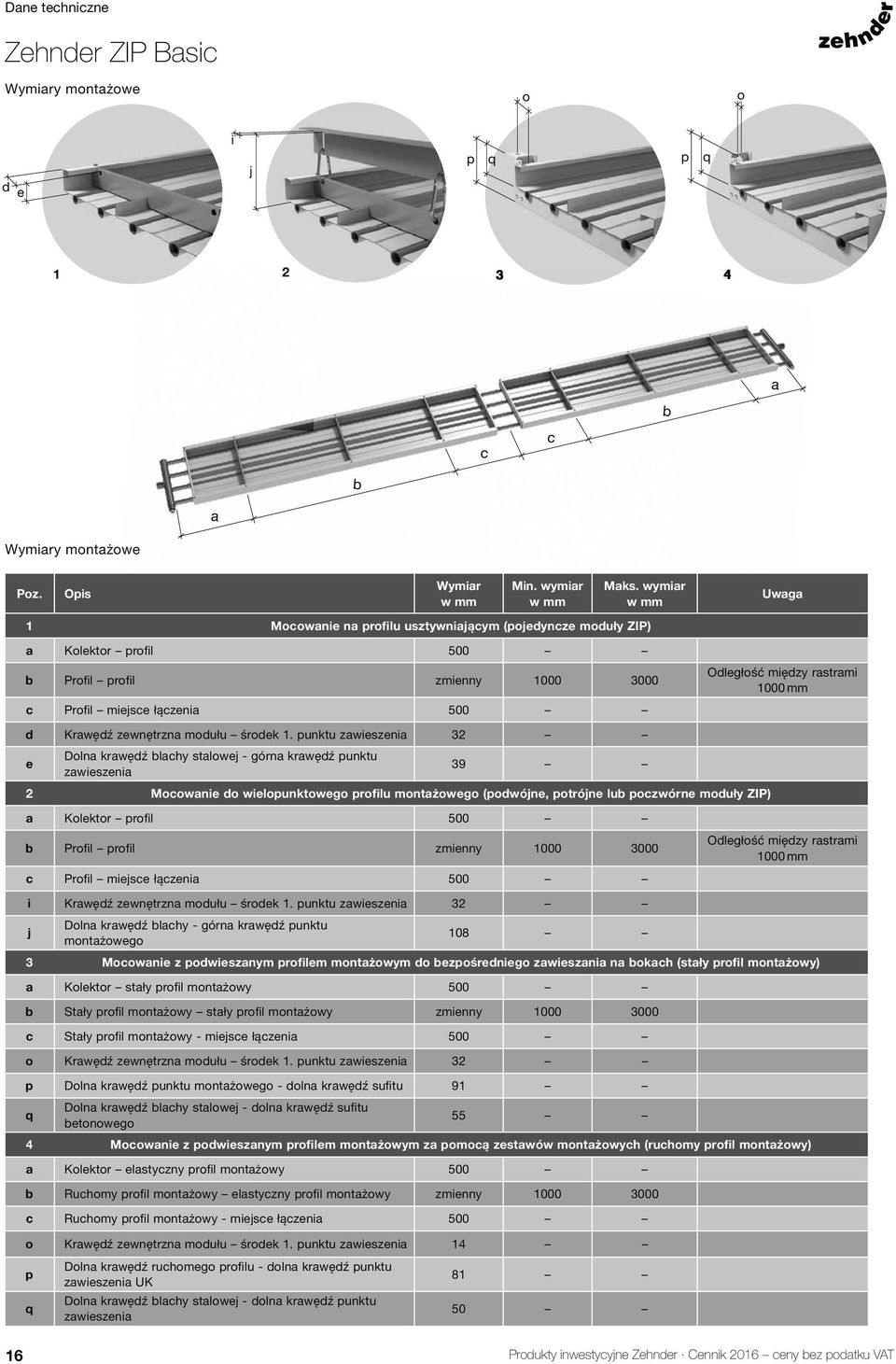

16 Dane techniczne Zehnder ZIP Basic Wymiary montażowe o o d e i j p q p q a b c c b a Wymiary montażowe Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga 1 Mocowanie na profilu usztywniającym (pojedyncze moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm d Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 Dolna krawędź blachy stalowej - górna krawędź punktu e 39 zawieszenia 2 Mocowanie do wielopunktowego profilu montażowego (podwójne, potrójne lub poczwórne moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm i Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 j Dolna krawędź blachy - górna krawędź punktu montażowego Mocowanie z podwieszanym profilem montażowym do bezpośredniego zawieszania na bokach (stały profil montażowy) a Kolektor stały profil montażowy 500 b Stały profil montażowy stały profil montażowy zmienny c Stały profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 p Dolna krawędź punktu montażowego - dolna krawędź sufitu 91 q Dolna krawędź blachy stalowej - dolna krawędź sufitu betonowego 55 4 Mocowanie z podwieszanym profilem montażowym za pomocą zestawów montażowych (ruchomy profil montażowy) a Kolektor elastyczny profil montażowy 500 b Ruchomy profil montażowy elastyczny profil montażowy zmienny c Ruchomy profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 14 p q Dolna krawędź ruchomego profilu - dolna krawędź punktu zawieszenia UK Dolna krawędź blachy stalowej - dolna krawędź punktu zawieszenia Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

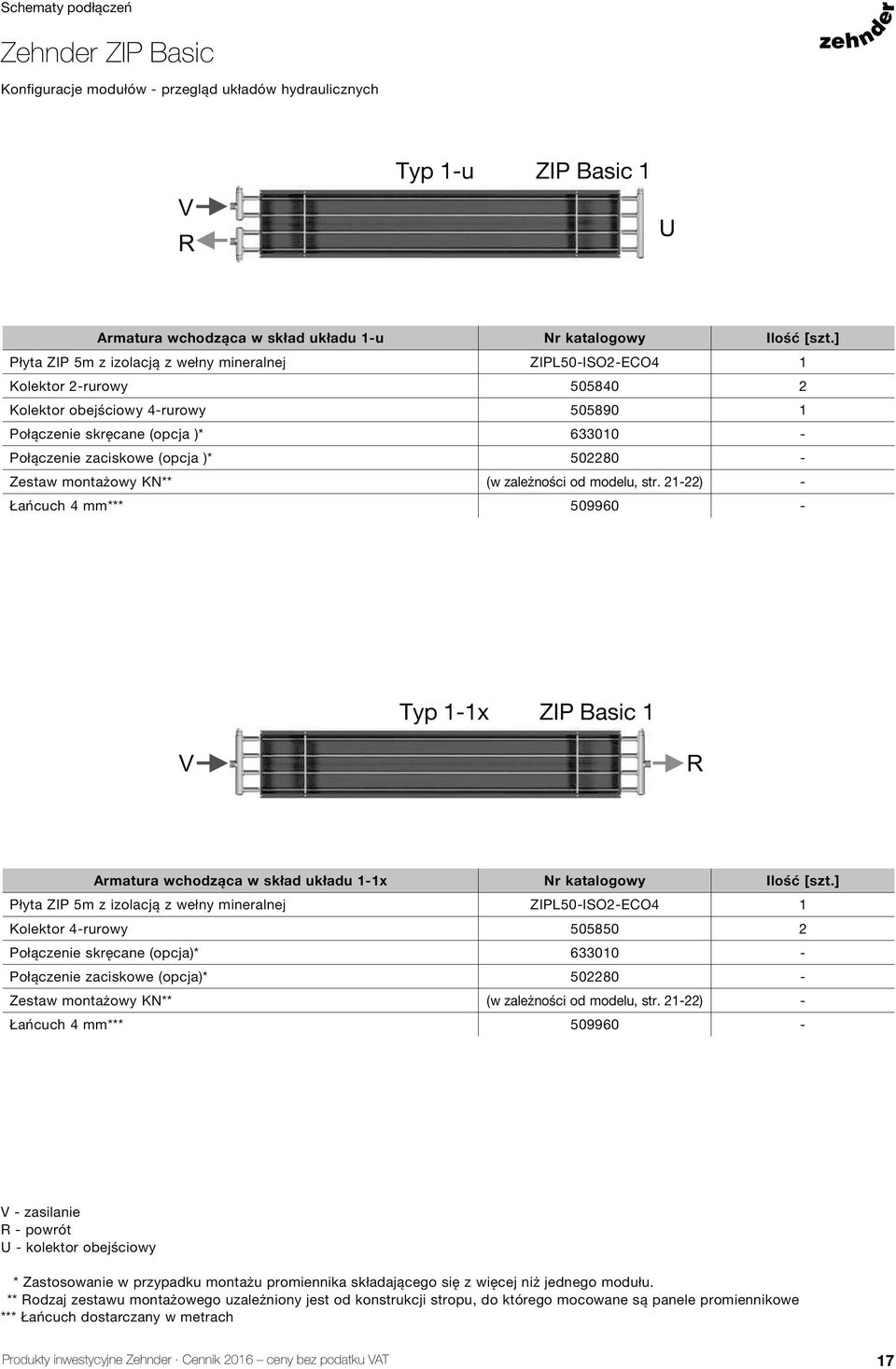

17 Schematy podłączeń Zehnder ZIP Basic Konfi guracje modułów - przegląd układów hydraulicznych V R Typ 1-u ZIP Basic 1 U Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 1 Kolektor 2-rurowy Kolektor obejściowy 4-rurowy Połączenie skręcane (opcja )* Połączenie zaciskowe (opcja )* Zestaw montażowy KN** (w zależności od modelu, str ) - Łańcuch 4 mm*** Typ 1-1x ZIP Basic 1 V R Armatura wchodząca w skład układu 1-1x Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 1 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str ) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 17

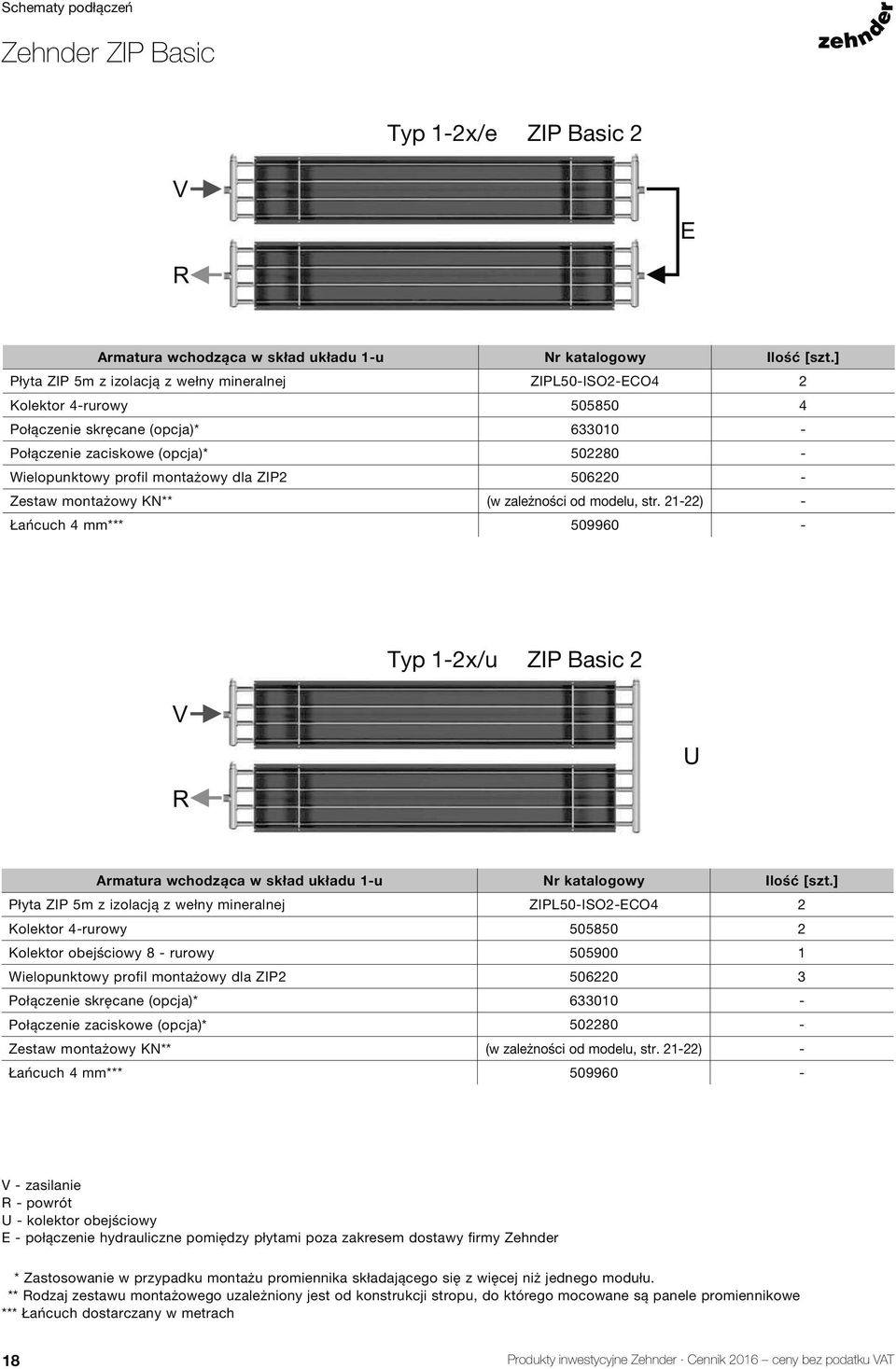

18 Schematy podłączeń Zehnder ZIP Basic Typ Typ 1-2x/e ZIP Basic 2 2 V E R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 2 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Wielopunktowy profil montażowy dla ZIP Zestaw montażowy KN** (w zależności od modelu, str ) - Łańcuch 4 mm*** Typ 1-2x/u ZIP Basic 2 2 V U R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 2 Kolektor 4-rurowy Kolektor obejściowy 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str ) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach 18 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

19 Schematy podłączeń Zehnder ZIP Basic Typ 2-1x ZIP 2Basic 2 V R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 2 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str ) - Łańcuch 4 mm*** Typ 2-2x/e ZIP 4Basic 4 V E R Armatura wchodząca w skład układu 2-2x/e Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 4 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskane (opcja)* Zestaw montażowy KN ** (w zależności od modelu, str ) - Łańcuch 4 mm*** V - zasilanie R - powrót E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 19

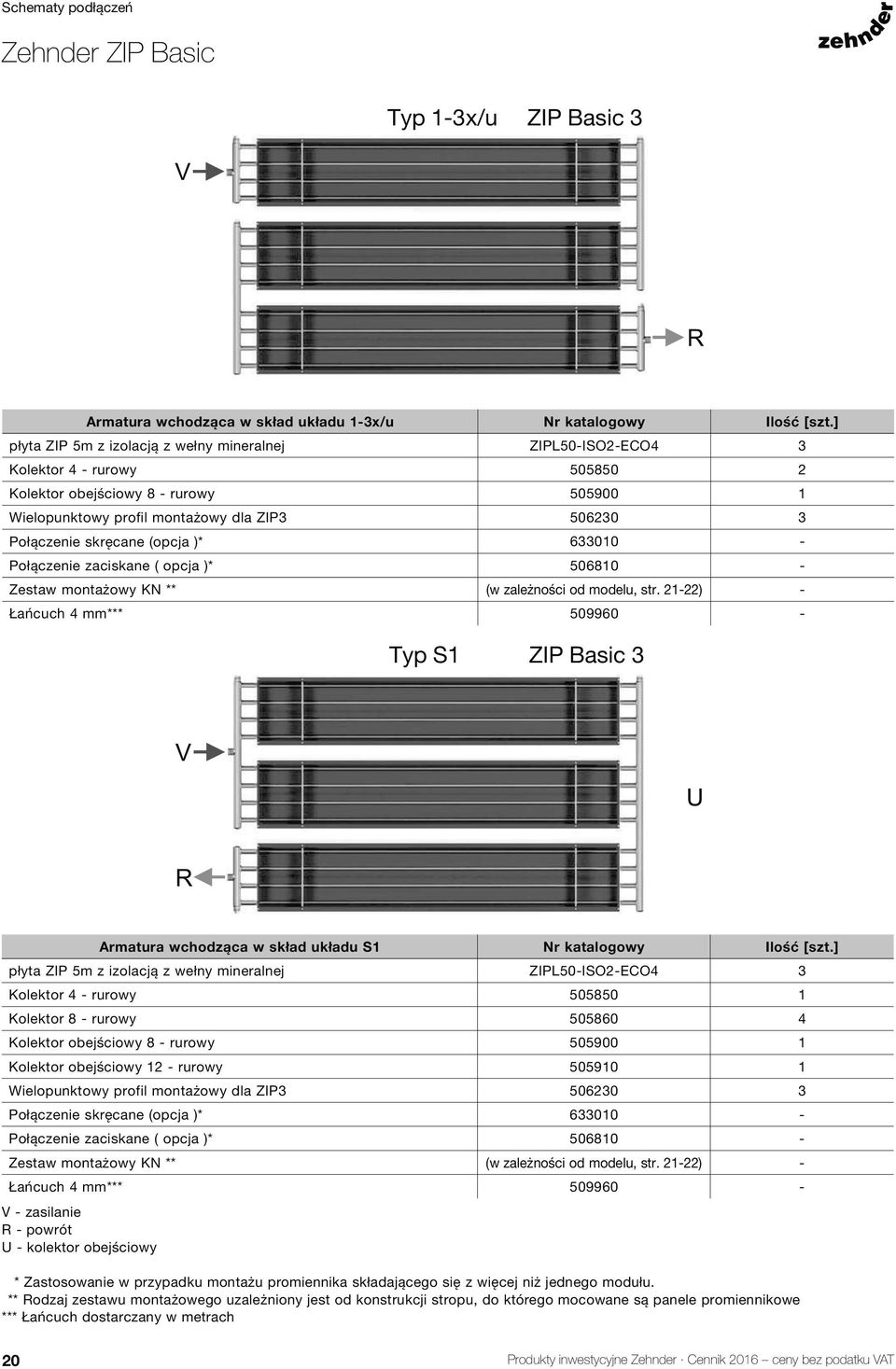

20 Schematy podłączeń Zehnder ZIP Basic Typ 1-3x/u ZIP Basic 3 3 V R Armatura wchodząca w skład układu 1-3x/u Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 3 Kolektor 4 - rurowy Kolektor obejściowy 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja )* Połączenie zaciskane ( opcja )* Zestaw montażowy KN ** (w zależności od modelu, str ) - Łańcuch 4 mm*** Typ S1 ZIP Basic 3 V U R Armatura wchodząca w skład układu S1 Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2-ECO4 3 Kolektor 4 - rurowy Kolektor 8 - rurowy Kolektor obejściowy 8 - rurowy Kolektor obejściowy 12 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja )* Połączenie zaciskane ( opcja )* Zestaw montażowy KN ** (w zależności od modelu, str ) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach 20 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

21 Technika montażu Zehnder ZIP Basic Standardowe zestawy montażowe Do montażu promienników sufi towych do stropu służy pięć standardowych zestawów montażowych. Ponadto Zehnder oferuje na życzenie liczne rozwiązania indywidualne. Sufit betonowy Zestaw montażowy KN Stal profilowana Zestaw montażowy KN 54 zapewnia inwestor Blacha trapezowa Zestaw montażowy KN Ukośna belka stalowa Zestaw montażowy KN zapewnia inwestor zapewnia inwestor 3 Nakrętka sześciokątna M8 4 Stalowy kołek rozporowy M8 5 Klamra montażowa M8 6 Nakładka zabezpieczająca 7 Śruba z łbem płaskim M8 8 Wieszak trapezowy M8 11 Łańcuch 4 mm 12 Karabińczyk 5 x Śruba oczkowa M8 14 Podkładka 15 Śruba sześciokątna M8 x 40 Pozioma belka stalowa Zestaw montażowy KN Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 21

22 Technika montażu Zehnder ZIP Basic KN 53 Minimalna wysokość zawieszenia bez łańcucha: 141 mm KN 83 Minimalna wysokość zawieszenia bez łańcucha: 344 mm Model: Model: KN 54 Minimalna wysokość zawieszenia bez łańcucha: 141 mm strona zabudowana bauseits KN 84 Minimalna wysokość zawieszenia bez łańcucha: 344 mm strona zabudowana bauseits Model: Model: KN 56 1 KN 86 1 Minimalna wysokość zawieszenia bez łańcucha: 183 mm Minimalna wysokość zawieszenia bez łańcucha: 386 mm Model: Model: Legenda 1 Nakrętka sześciokątna M8 2 Kołek stalowy M8 3 Zacisk dźwigara M8 4 Zacisk mocujący 5 Śruba z uchem płaskim M8 6 Wieszak trapezowy M8 7 Łańcuch 4 mm 8 Karabińczyk 5 x 50 9 Śruba oczkowa M8 10 Podkładka 11 Wkręt z łbem sześciok. M8 x Wkręt z łbem sześciok. M8 x Śruba rzymska 6x110 KN 57 Minimalna wysokość zawieszenia bez łańcucha: 172mm Model: strona bauseits zabudowana 4 KN 87 Minimalna wysokość zawieszenia bez łańcucha: 375mm Model: strona bauseits zabudowana 4 * Łańcuch nie należy do zestawów montażowych i musi być zamawiany oddzielnie. Łańcuch 4mm Model: * Do zestawów montażowych KN53 i KN83, konieczne jest zamówienie narzędzia ustawiającego Narzędzie ustawiające M8 Model: KN 58 Minimalna wysokość zawieszenia bez łańcucha: 151 mm Model: strona zabudowana bauseits KN 88 Minimalna wysokość zawieszenia bez łańcucha: 354 mm Model: strona zabudowana bauseits Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

23 Technika mocowania Zehnder ZIP Basic Istnieje wiele wariantów zawieszenia i mocowania paneli Zehnder ZIP Basic. Zastosowanie wielopunktowego profi lu montażowego, podczas równoległego łączenia kilku elementów ZIP Basic, redukuje liczbę koniecznych zestawów montażowych, o ile pozwala na to wyliczenie punktowego obciążenia konstrukcji. ZIP Basic1 KN* ZIP Basic2 KN* Wielopunktowy profi l montażowy dla ZIP Basic2 * Rodzaj zestawu montażowego KN uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe W ofercie fi rmy Zehnder znajdują się także następujące uchwyty montażowe: szyny podporowe, stały profi l montażowy, elkastyczne profi le montażowe. W przypadku zainteresowania w/w uchwytami, prosimy o kontakt z działem technicznym: technika@zehnder.pl. Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 23

24 Technika mocowania Zehnder ZIP Basic ZIP Basic3 KN* Wielopunktowy profi l montażowy dla ZIP Basic3 ZIP Basic4 KN* Wielopunktowy profi l montażowy dla ZIP Basic4 * Rodzaj zestawu montażowego KN uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe W ofercie fi rmy Zehnder znajdują się także następujące uchwyty montażowe: szyny podporowe, stały profi l montażowy, elkastyczne profi le montażowe. W przypadku zainteresowania w/w uchwytami, prosimy o kontakt z działem technicznym: technika@zehnder.pl. Odległość między punktami mocowania wielopunktowych profi li montażowych Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

25 Akcesoria Zehnder ZIP Basic Złączki nr katalogowy Połączenie zaciskowe opis Złączka zaciskowa służąca do łączenia poszczególnych paneli promienników, tworzących moduły Połączenie skręcane Złączka skręcana służąca do łączenia poszczególnych paneli promienników, tworzących moduły Zestaw regulatorów przepływu DN 15 Maksymalna temperatura czynnika: o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 / 2 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Zestaw regulatorów przepływu DN 25 Zawory Maksymalna temperatura czynnika: o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Zestaw regulatorów przepływu DN 32 Maksymalna temperatura czynnika: o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 1 / 4 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Przewód zbrojony DN 15 Przewód zbrojony 1 / 2 o długości 540 mm Połączenie elastyczne służące do łączenia układu promienników z instalacją centralnego ogrzewania Złącza elastyczne Przewód zbrojony DN 25 Przewód zbrojony 1 o długości 545 mm Połączenie elastyczne służące do łączenia układu promienników z instalacją centralnego ogrzewania Przewód zbrojony DN Przewód zbrojony 1 1 / 4 o długości 800 mm Połączenie elastyczne służące do łączenia układu promienników z instalacja centralnego ogrzewania Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 25

26 Akcesoria Zehnder ZIP Basic Armatura instalacyjna nr katalogowy Półśrubunek mosiężny DN 25 Mufa mosiężna służąca do łączenia stożkowego gwintu kolektora z zaworem regulacyjnym DN 25 Półśrubunek mosiężny DN 32 Mufa mosiężna służąca do łączenia stożkowego gwintu kolektora z zaworem regulacyjnym DN 32 Mufa DN 15 opis Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 15 z przewodem zbrojonym DN 15 Mufa DN 25 Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 25 z przewodem zbrojonym DN 25 Mufa DN 32 Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 32 z przewodem zbrojonym DN Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

27 Spis treści Zehnder ZIP Przegląd modeli Opis produktu Konstrukcja oraz sposób łączenia Wykonania specjalne Tabele cenowe Dane techniczne Schematy podłączeń Technika montażu Technika mocowania Akcesoria Zehnder ZIP w standardzie izolacja montowana fabrycznie wszystkie elementy systemu ocynkowane Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 27

28 Przegląd modeli Zehnder ZIP Standardowe długości Promienniki sufi towe Zehnder ZIP dostępne są w standardowych długościach 2, 3, 4, 5 i 6 m. Dłuższe zestawy można uzyskać, łącząc ze sobą kilka pojedynczych modułów podstawowych. Długość 2 m Długość 3 m Długość 4 m Długość 5 m Długość 6 m Możliwości połączeń Promienniki sufi towe Zehnder ZIP można instalować pojedynczo lub jeden obok drugiego. Obok siebie można zamontować maksymalnie 4 płyty. Moduł pojedynczy ZIP 1 Moduł podwójny ZIP 2 Moduł potrójny ZIP 3 Moduł poczwórny ZIP 4 28 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

29 Opis produktu Zehnder ZIP Opis produktu Systemy grzewcze Zehnder ZIP są energooszczędnym i wygodnym rozwiązaniem dla obiektów wielkokubaturowych. Promienniki wodne przy niskim zużyciu energii oferują wysoki komfort cieplny w ogrzewanych obiektach. Ogrzewanie promiennikowe oparte na płytach Zehnder ZIP projektuje się zgodnie ze specyfiką danego obiektu. Pojedynczy promiennik składa się z wytłoczonej ocynkowanej blachy, w której układane są zgrzane z nią dwupunktowo bezszwowe rury stalowe. Takie rozwiązanie zapewnia optymalne przewodzenia ciepła pomiędzy czynnikiem grzewczym i powierzchnią promiennika. System nie koliduje z aranżacją, a w szczególności z rozmieszczeniem innych urządzeń i stanowisk pracy, ponieważ całość umiejscowiona jest na łańcuchach pod stropem. Jednym z najważniejszych argumentów przemawiających za zastosowaniem systemu grzewczego opartego na sufitowych promiennikach zasilanych wodą jest ich wysoka efektywność energetyczna. Dla wysokich hal, oszczędności energii sięgają do 40% w porównaniu z innymi systemami opartymi na ogrzewaniu powietrza (ogrzewaniem podłogowym, nagrzewnicami, klimakonwektorami, wentylacją z centralną nagrzewnicą). Jest to m. in. związane z faktem, iż temperatura odczuwalna zależy od temperatury powietrza w pomieszczeniu oraz temperatury otaczających powierzchni przegród budowlanych (ściany, sufit, podłoga). Przy ogrzewaniu promiennikami ogrzewane są przede wszystkim powierzchnie przegród i przedmiotów wewnątrz obiektu. Dzięki temu zjawisku można osiągnąć satysfakcjonują temperaturę odczuwalną przy obniżonej temperaturze powietrza w pomieszczeniu, co w konsekwencji powoduje zmniejszenie zapotrzebowania na ciepło, a zatem oszczędność energii. Należy być świadomym, że osiągnięcie satysfakcjonującego komfortu cieplnego przy niższej temperaturze powietrza jest w 100% możliwe i nie jest bynajmniej tylko zabiegiem matematycznym. Istotne jest także to, że system wodnego ogrzewania promiennikowego można wpiąć do istniejącej kotłowni, czy zasilać z innego dowolnego źródła ciepła instalacji c.o. jak węzeł cieplny, czy pompa ciepła. Zaletami wodnego systemu promiennikowego są także: krótki czas nagrzewania oraz technologia sprawiająca, że jest to system bezgłośny, bezobsługowy i nie generujący ruchu powietrza. Powyższe cechy oraz fakt, że przy odpowiedniej aranżacji system Zehnder ZIP może być praktycznie niewidoczny sprawia, że nadaje się także do pomieszczeń o standardzie wyższym niż przemysłowy, jak kościoły, czy hale widowiskowe. Zalety oszczędność energii nawet ponad 40% brak kosztów związanych z cyklicznym serwisowaniem układu mała bezwładność systemu równomierny rozkład temperatury w całym pomieszczeniu wysoka moc grzewcza i chłodnicza łatwy montaż dzięki niewielkiej masie izolacja cieplna montowana fabrycznie rurociągi ocynkowane fabrycznie możliwość łączenia płyt połączeniami skręcanymi lub zaciskowymi kolor powierzchni standard biały, opcjonalnie kolory z palety barw Zehnder Zakres dostawy standardowej - Zehnder ZIP: podstawa modułu w formie specjalnie wyprofilowanej blachy stalowej 4 sztuki ocynkowanych, precyzyjnych rur stalowych 15 mm x 1 mm fabrycznie montowana izolacja cieplna profile montażowe do zamontowania zawiesi systemowych Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 29

30 Konstrukcja oraz sposób łączenia Zehnder ZIP Konstrukcja pojedynczego panelu Zestaw montażowy Profil montażowy Izolacja Blacha stalowa Precyzyjna rura stalowa 15 mm x 1 mm * Izolacja cieplna przycinana i montowana fabrycznie. Panele połączone w jeden moduł Zestaw montażowy Moduł podstawowy Moduł podstawowy Blacha łącząca Zawór odpowietrzający uzupełniany w razie potrzeby na budowie Kolektor z przyłączami Sposób łączenia Złączki skręcane Nowe złączki zaciskowe 48 mm 30 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

31 Wykonania specjalne Zehnder ZIP Siatki zabezpieczające przed piłkami Praktyczne rozwiązanie do hal sportowych: dzięki łukowej, ocynkowanej siatce żadna zabłąkana piłka nie zatrzyma się na powierzchni promienników. Dodatkowo promienniki sufi towe Zehnder ZIP pomyślnie przeszły kontrolę Instytutu Badania Materiałów (Materialprüfungsanstalt) w Stuttgarcie w zakresie zabezpieczenia przed piłkami zgodnie z normą DIN Blacha zabezpieczająca przed kurzem W razie potrzeby promienniki sufi towe Zehnder ZIP mogą zostać zabudowane blachą zabezpieczającą przed kurzem. To zarówno łatwe w utrzymaniu, jak i higieniczne rozwiązanie jest odpowiednie do zapylonych pomieszczeń. Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 31

32 Wykonania specjalne Zehnder ZIP Odgięte kolektory Kolektory kończą się ponad blachą promiennika i dzięki temu nie są widoczne z dołu, przyczyniając się do zwiększenia estetyki konstrukcji. Wersja do pomieszczeń o dużej wilgotności Ta wersja promienników znakomicie sprawdza się w pomieszczeniach o dużej wilgotności (para wodna). Zamiast standardowej izolacji z wełny mineralnej zastosowana jest izolacja z tworzywa nie chłonącego wilgoci. 32 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

33 Tabele cenowe Zehnder ZIP Model promiennika ZIP* Nr katalogowy Cena netto PLN/szt. Płyta ZIP 2m z izolacją z wełny mineralnej ZIPL20-ISO2 Na zapytanie Płyta ZIP 3m z izolacją z wełny mineralnej ZIPL30-ISO2 Na zapytanie Płyta ZIP 4m z izolacją z wełny mineralnej ZIPL40-ISO2 Na zapytanie Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 Na zapytanie Płyta ZIP 6m z izolacją z wełny mineralnej ZIPL60-ISO2 Na zapytanie Akcesoria Nr katalogowy Kolektor 2-rurowy Kolektor 4-rurowy Kolektor obejściowy 4-rurowy Kolektor 8-rurowy Kolektor obejściowy 8-rurowy Kolektor 12-rurowy Kolektor obejściowy 12-rurowy Połączenie zaciskowe Połączenie skręcane Blacha łącząca, maskująca połączenie płyt Izolacja do blacha łączącej Wielopunktowy profil montażowy dla ZIP Wielopunktowy profil montażowy dla ZIP Wielopunktowy profil montażowy dla ZIP Zestaw montażowy KN 53 bez łańcucha - sufit betonowy Zestaw montażowy KN 54 bez łańcucha - profile stalowe Zestaw montażowy KN 56 bez łańcucha - blacha trapezowa Zestaw montażowy KN 57 bez łańcucha - pochylone dźwigary stalowe Zestaw montażowy KN 58 bez łańcucha - poziome dźwigary stalowe Łańcuch 4 mm*** Przestawny profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Osłona przed piłkami ZIP Osłona przed piłkami ZIP Osłona przed piłkami ZIP Zestaw regulatorów przepływu DN Zestaw regulatorów przepływu DN Zestaw regulatorów przepływu DN Mufy do łączenia kolektora z regulatorem DN Mufy do łączenia kolektora z regulatorem DN Przewód zbrojony 500 mm DN Przewód zbrojony 500 mm DN Przewód zbrojony 500 mm DN Mufa do przewodu zbrojonego DN 15 z redukcją Mufa do przewodu zbrojonego DN Mufa do przewodu zbrojonego DN 32 z redukcją Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 33

34 Dane techniczne Zehnder ZIP Zehnder ZIP Jednostka Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP Szerokości mm Liczba rur szt Materiał rur/średnica (ø zewnętrzna x grubość rury) -/mm Precyzyjna rura stalowa / 15 x 1 mm Materiał płyt Stal Odległość między rurami mm 80 Wymiary Odległość między płytami mm Min. długość pojedynczej płyty mm 2000 Maks. długość pojedynczej płyty mm 6000 Liczba punktów mocowania na profil Odległość między punktami mocowania na profil mm x 704 Parametry Maks. temperatura robocza 1) * C 95/120 Maks. ciśnienie robocze 2) * bar 5/6 Masa własna bez wody, z izolacją Płyta stalowa kg/m 3,8 7,6 11,4 15,2 Na kolektor kg 0,9 1,7 2,6 3,4 Masa izolacji kg/m 0,32 0,64 0,96 1,28 Masy Pojemność wodna l/m 0,53 1,06 1,60 2,13 Masa eksploatacyjna z wodą, z izolacją Masa siatki zabezpieczającej przed piłkami Płyta stalowa kg/m 4,3 8,7 13,0 17,3 Na kolektor kg 1,5 2,8 4,4 5,5 kg/m 0,3 0,65 1 niedostępna Moc grzewcza Moc chłodnicza Moc grzewcza według normy t = 55 K z izolacją W/m Stała mocy grzewczej (K) 2,0871 4,1742 6,2613 8,3484 Wykładnik mocy grzewczej (n) Moc chłodnicza w oparciu o t = 10 K z izolacją 1,1489 1,1489 1,1489 1,1489 W/m Stała mocy chłodniczej (K) 3,283 6,566 9,849 13,132 Wykładnik mocy chłodniczej (n) 1,034 1,034 1,034 1,034 1) 2) wyższe temperatury robocze są możliwe po uzgodnieniu wyższe ciśnienie robocze jest możliwe po uzgodnieniu * przy zastosowaniu kolektora ze złączkami skręcanymi oraz złączek zaciskowych lub skręcanych do połączenia poszczególnych paneli / przy zastosowaniu kolektora ze złączkami zaciskowymi oraz złączek zaciskowych do połączenia poszczególnych paneli 34 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

35 Dane techniczne Zehnder ZIP Poniższe tabele przedstawiają moc grzewczą i chłodniczą paneli Zehnder ZIP w zależności od temperatury w trybie grzania lub chłodzenia. Wartości mocy grzewczej są mierzone zgodnie z normą EN Badania i deklaracja mocy z zachowaniem normatywnej izolacji górnej wys. 40 mm. Moc grzewcza z izolacją K n Δ t (K) Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP 2,0871 1,1489 W/m 0,2456 1,3524 W/parę kolektorów 4,1742 1,1489 W/m 0,4912 1,3524 W/parę kolektorów 6,2613 1,1489 W/m 0,7368 1,3524 W/parę kolektorów 8,3484 1,1489 W/m 0,9824 1,3524 W/parę kolektorów , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 22, , , , ,1 20, , , , ,4 18, , , , ,8 16, , , , ,2 14, , , , ,5 13, , , , ,8 12, , , , ,1 11, , , , ,5 10, , , , ,9 9,6 93,7 19, , , ,3 8,7 86,6 17, , , ,8 7,9 79,5 15, , , ,3 7,1 72,5 14, , , ,8 6,3 65,6 12,6 98,4 18, , ,4 5,5 58,8 11,1 88,2 16, ,1 9 26,1 4,8 52,1 9,6 78,2 14, ,2 8 22,8 4,1 45,5 8,2 68,3 12,3 91,0 16,4 7 19,5 3,4 39,0 6,8 58,6 10,2 78,1 13,7 6 16,4 2,8 32,7 5,5 49,1 8,3 65,4 11,1 5 13,3 2,2 26,5 4,3 39,8 6,5 53,0 8,7 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 35

36 Dane techniczne Zehnder ZIP Moc chłodnicza bez izolacji Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,960 1,0265 7,920 1, ,880 1, ,840 1,0265 Δ t CH (K) W/m W/m W/m W/m Moc chłodnicza z izolacją Moduł pojedyczny ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,283 1,034 6,566 1,034 9,849 1,034 13,132 1,034 Δ t CH (K) W/m W/m W/m W/m Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

37 Dane techniczne Zehnder ZIP Wymiary modułu N J I O L M E F H H D A B K G C Wymiary modułu Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga A Łączna szerokość B Szerokość kolektora C Łączna długość (bez przyłącza) zmienny Długość rastra 1000 mm D Długość rury zmienny Długość rastra 1000 mm E Długość elementu podstawowego zmienny Długość rastra 1000 mm F Długość stalowej blachy elementu podstawowego zmienny Długość rastra 1000 mm G Występ rury w kierunku kolektora H Występ rury w kierunku elementu łączącego I Odległość między rurami 80 J Odległość między rurą a krawędzią boczną K Długość kolektora 32 L Łączna wysokość promiennika (bez zawiesi) 55 M Wysokość kolektora 32 N Wysokość krawędzi bocznej 42 O Głębokość przetłoczenia na rury 13 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 37

38 Dane techniczne Zehnder ZIP Wymiary montażowe o o d e i j p q p q a b c c b a Wymiary montażowe Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga 1 Mocowanie na profilu usztywniającym (pojedyncze moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm d Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 Dolna krawędź blachy stalowej - górna krawędź punktu e 39 zawieszenia 2 Mocowanie do wielopunktowego profilu montażowego (podwójne, potrójne lub poczwórne moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm i Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 j Dolna krawędź blachy - górna krawędź punktu montażowego Mocowanie z podwieszanym profilem montażowym do bezpośredniego zawieszania na bokach (stały profil montażowy) a Kolektor stały profil montażowy 500 b Stały profil montażowy stały profil montażowy zmienny c Stały profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 p Dolna krawędź punktu montażowego - dolna krawędź sufitu 91 q Dolna krawędź blachy stalowej - dolna krawędź sufitu betonowego 55 4 Mocowanie z podwieszanym profilem montażowym za pomocą zestawów montażowych (ruchomy profil montażowy) a Kolektor elastyczny profil montażowy 500 b Ruchomy profil montażowy elastyczny profil montażowy zmienny c Ruchomy profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 14 p q Dolna krawędź ruchomego profilu - dolna krawędź punktu zawieszenia UK Dolna krawędź blachy stalowej - dolna krawędź punktu zawieszenia Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

39 Schematy podłączeń Zehnder ZIP Konfi guracje modułów - przegląd układów hydraulicznych V R Typ 1- u ZIP 1 U Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 1 Kolektor 2-rurowy Kolektor obejściowy 4-rurowy Połączenie skręcane (opcja )* Połączenie zaciskowe (opcja )* Zestaw montażowy KN** (w zależności od modelu, str. 43) - Łańcuch 4 mm*** Typ 1-1x ZIP 1 V R Armatura wchodząca w skład układu 1-1x Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 1 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 43) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 39

40 Schematy podłączeń Zehnder ZIP Typ 1-2x/e ZIP 2 V E R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Wielopunktowy profil montażowy dla ZIP Zestaw montażowy KN** (w zależności od modelu, str. 43) - Łańcuch 4 mm*** Typ 1-2x/u ZIP 2 V U R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 4-rurowy Kolektor obejściowy 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 43) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach 40 Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT

41 Schematy podłączeń Zehnder ZIP Typ 2-1x ZIP 2 V R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 43) - Łańcuch 4 mm*** Typ 2-2x/e ZIP 4 V E R Armatura wchodząca w skład układu 2-2x/e Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 4 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskane (opcja)* Zestaw montażowy KN ** (w zależności od modelu, str. 43) - Łańcuch 4 mm*** V - zasilanie R - powrót E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach Produkty inwestycyjne Zehnder. Cennik 2016 ceny bez podatku VAT 41
