1 Produkty Inwestycyjne Zehnder Systemy grzewcze i wentylacyjne Cennik 2015 Ogrzewanie Chłodzenie Świeże powietrze Czyste powietrze Commercial buildings

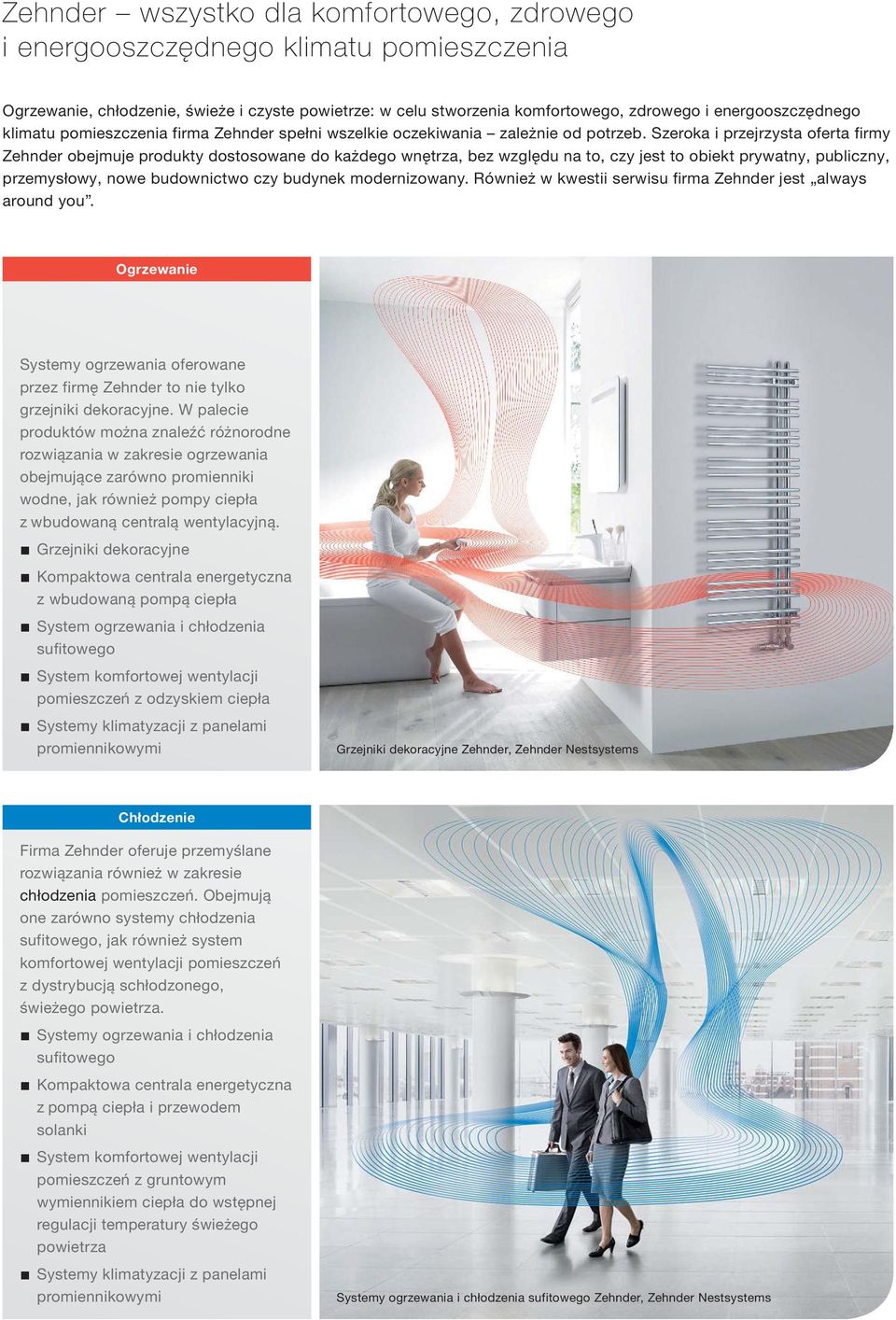

2 Zehnder wszystko dla komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia Ogrzewanie, chłodzenie, świeże i czyste powietrze: w celu stworzenia komfortowego, zdrowego i energooszczędnego klimatu pomieszczenia firma Zehnder spełni wszelkie oczekiwania zależnie od potrzeb. Szeroka i przejrzysta oferta firmy Zehnder obejmuje produkty dostosowane do każdego wnętrza, bez względu na to, czy jest to obiekt prywatny, publiczny, przemysłowy, nowe budownictwo czy budynek modernizowany. Również w kwestii serwisu firma Zehnder jest always around you. Ogrzewanie Systemy ogrzewania oferowane przez firmę Zehnder to nie tylko grzejniki dekoracyjne. W palecie produktów można znaleźć różnorodne rozwiązania w zakresie ogrzewania obejmujące zarówno promienniki wodne, jak również pompy ciepła z wbudowaną centralą wentylacyjną. Grzejniki dekoracyjne Kompaktowa centrala energetyczna z wbudowaną pompą ciepła System ogrzewania i chłodzenia sufitowego System komfortowej wentylacji pomieszczeń z odzyskiem ciepła Systemy klimatyzacji z panelami promiennikowymi Grzejniki dekoracyjne Zehnder, Zehnder Nestsystems Chłodzenie Firma Zehnder oferuje przemyślane rozwiązania również w zakresie chłodzenia pomieszczeń. Obejmują one zarówno systemy chłodzenia sufitowego, jak również system komfortowej wentylacji pomieszczeń z dystrybucją schłodzonego, świeżego powietrza. Systemy ogrzewania i chłodzenia sufitowego Kompaktowa centrala energetyczna z pompą ciepła i przewodem solanki System komfortowej wentylacji pomieszczeń z gruntowym wymiennikiem ciepła do wstępnej regulacji temperatury świeżego powietrza Systemy klimatyzacji z panelami promiennikowymi Systemy ogrzewania i chłodzenia sufitowego Zehnder, Zehnder Nestsystems

3 Świeże powietrze Świeże powietrze grupa produktów firmy Zehnder również z długoletnią tradycją. Zehnder Comfosystems oferuje komfortową wentylację pomieszczeń z odzyskiem ciepła, przeznaczoną do domów jedno i wielorodzinnych, zarówno do obiektów nowych, jak i modernizowanych. System komfortowej wentylacji pomieszczeń Kompaktowa centrala energetyczna z wbudowanym urządzeniem wentylacyjnym Zehnder Comfosystems Czyste powietrze Czyste powietrze w obiektach szczególnie narażonych na obecność pyłu zapewnia system filtracji powietrza Zehnder Clean Air Solutions. Natomiast w budynkach mieszkalnych szkodliwe substancje są usuwane przy zastosowaniu systemu komfortowej wentylacji pomieszczeń Zehnder Comfosystems. System komfortowej wentylacji pomieszczeń z wbudowanym filtrem świeżego powietrza Kompaktowa centrala energetyczna z wbudowanym filtrem świeżego powietrza Systemy filtracji powietrza Zehnder Clean Air Solutions Zehnder always around you

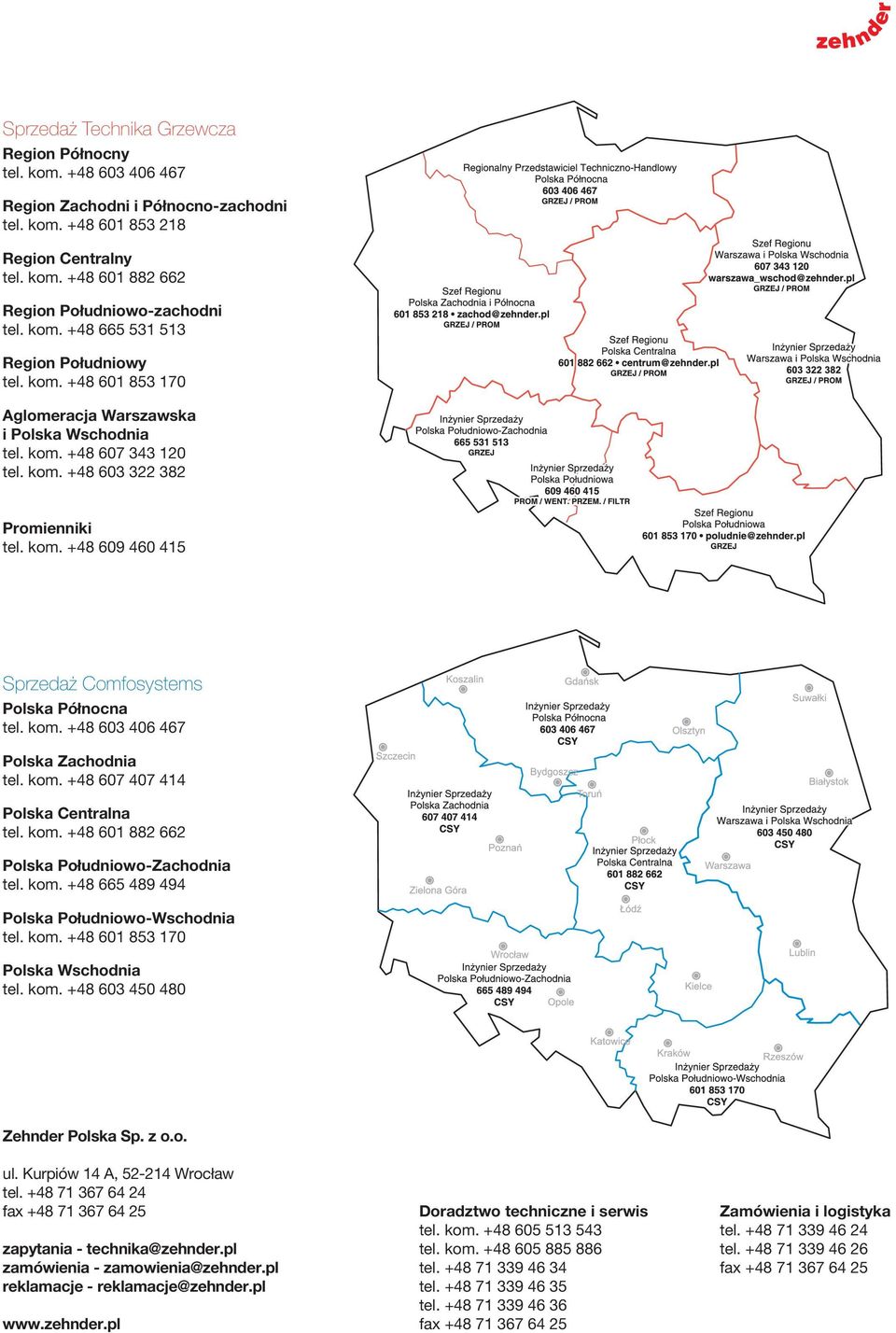

4 Sprzedaż Technika Grzewcza Region Północny tel. kom Region Zachodni i Północno-zachodni tel. kom Region Centralny tel. kom Region Południowo-zachodni tel. kom Region Południowy tel. kom Aglomeracja Warszawska i Polska Wschodnia tel. kom tel. kom Promienniki tel. kom Sprzedaż Comfosystems Sprzedaż Polska Region Północny Północna tel. kom Polska Region Zachodnia i Północno-zachodni tel. kom Polska Region Centralny Centralna tel. kom Polska Aglomeracja Południowo-Zachodnia Warszawska tel. i Polska kom. Wschodnia tel. kom Polska tel. kom. Południowo-Wschodnia tel. kom Region Południowo-zachodni Polska tel. kom. Wschodnia tel. kom Region Południowy tel. kom Promienniki tel. kom Zehnder Polska Sp. z o.o. Zehnder Polska Sp. z o.o. ul. Kurpiów 14 A, Wrocław ul. Kurpiów 14A, Wrocław tel tel fax fax mail: info@zehnder.pl zapytania - technika@zehnder.pl zamówienia zapytania - mail: - zamowienia@zehnder.pl technika@zehnder.pl reklamacje zamówienia -- mail: reklamacje@zehnder.pl zamowienia@zehnder.pl reklamacje - mail: reklamacje@zehnder.pl Doradztwo techniczne i serwis tel. kom tel. kom tel tel tel fax Zamówienia i logistyka tel tel fax

5 Spis treści Ogrzewanie płaszczyznowe Zehnder ZIP 7-28 Grupa Rabatowa RHC2 Ogrzewanie i chłodzenie płaszczyznowe Grupa rabatowa RHC2, RHC3 Zehnder Carboline Zehnder Alumline Wentylatory dachowe Grupa rabatowa: WI Zehnder MX Zehnder RPM Zehnder VPM Zehnder KPM Podstawy dachowe, tłumiki Jednostki wentylacyjne - Zehnder XL Grupa rabatowa: WC ComfoAir XL Wentylacja komfortowa Zehnder Comfosystems Grzejniki dekoracyjne Zehnder 78 Promienniki sufi towe Zehnder 79 Zehnder Nestsystems 79 Ogólne warunki gwarancji na wyroby marki ZEHNDER dystrybuowane przez fi rmę Zehnder Group Polska Sp. z o.o. 80 Ogólne zasady realizacji, zamówień, dostaw oraz zwrotów 81 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 5

6 6 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

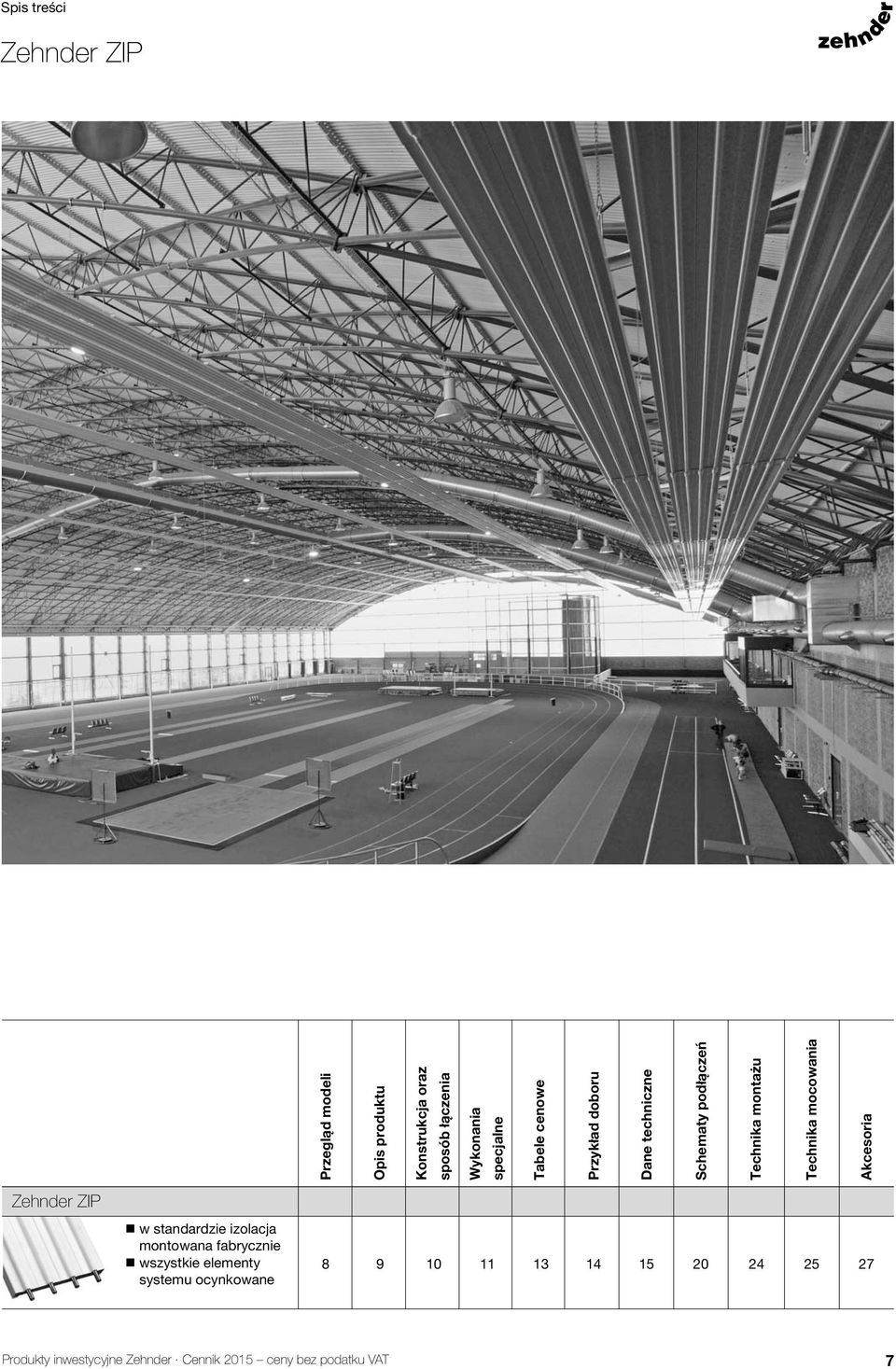

7 Spis treści Zehnder ZIP Przegląd modeli Opis produktu Konstrukcja oraz sposób łączenia Wykonania specjalne Tabele cenowe Przykład doboru Dane techniczne Schematy podłączeń Technika montażu Technika mocowania Akcesoria Zehnder ZIP w standardzie izolacja montowana fabrycznie wszystkie elementy systemu ocynkowane Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 7

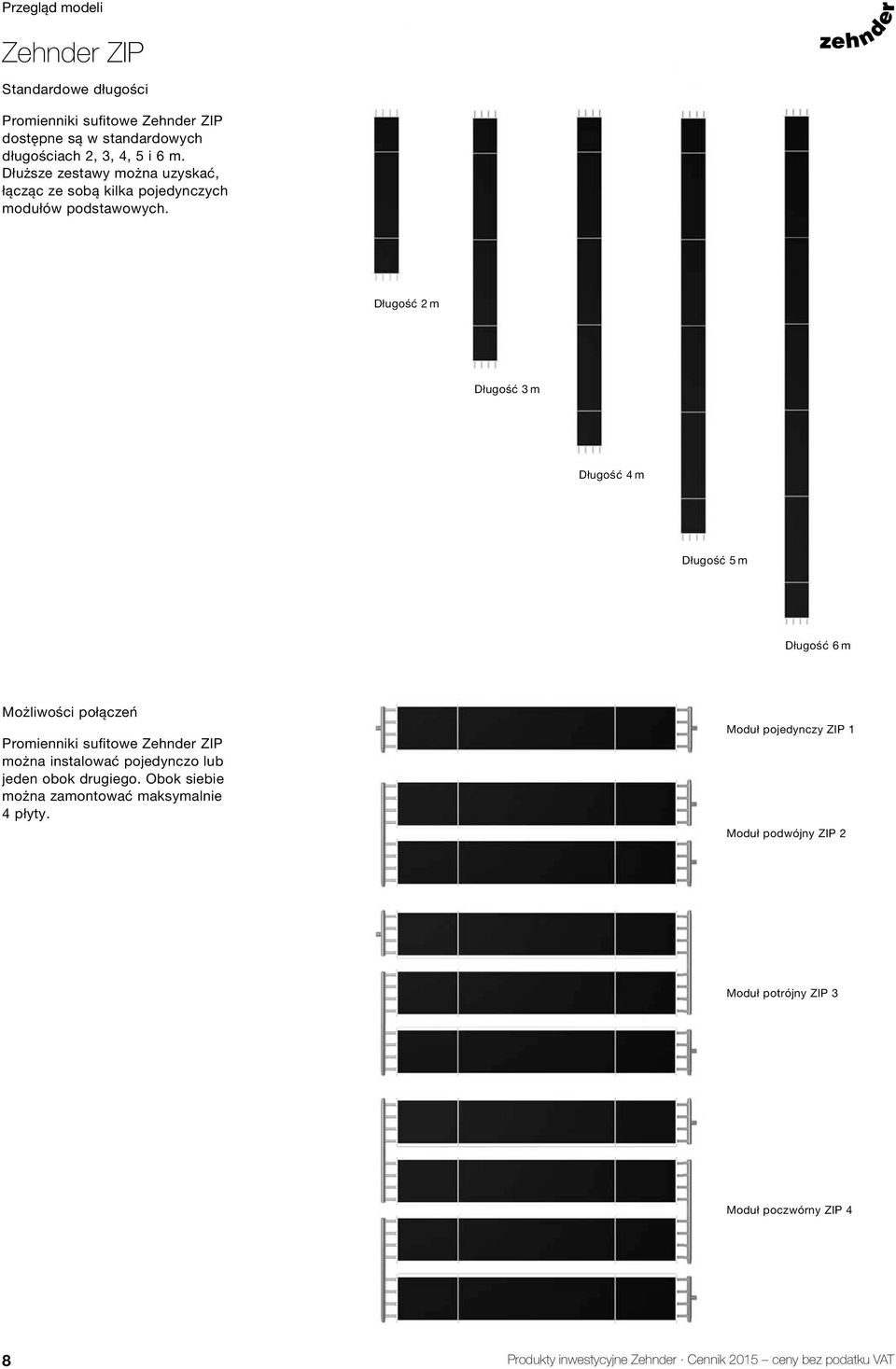

8 Przegląd modeli Zehnder ZIP Standardowe długości Promienniki sufi towe Zehnder ZIP dostępne są w standardowych długościach 2, 3, 4, 5 i 6 m. Dłuższe zestawy można uzyskać, łącząc ze sobą kilka pojedynczych modułów podstawowych. Długość 2 m Długość 3 m Długość 4 m Długość 5 m Długość 6 m Możliwości połączeń Promienniki sufi towe Zehnder ZIP można instalować pojedynczo lub jeden obok drugiego. Obok siebie można zamontować maksymalnie 4 płyty. Moduł pojedynczy ZIP 1 Moduł podwójny ZIP 2 Moduł potrójny ZIP 3 Moduł poczwórny ZIP 4 8 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

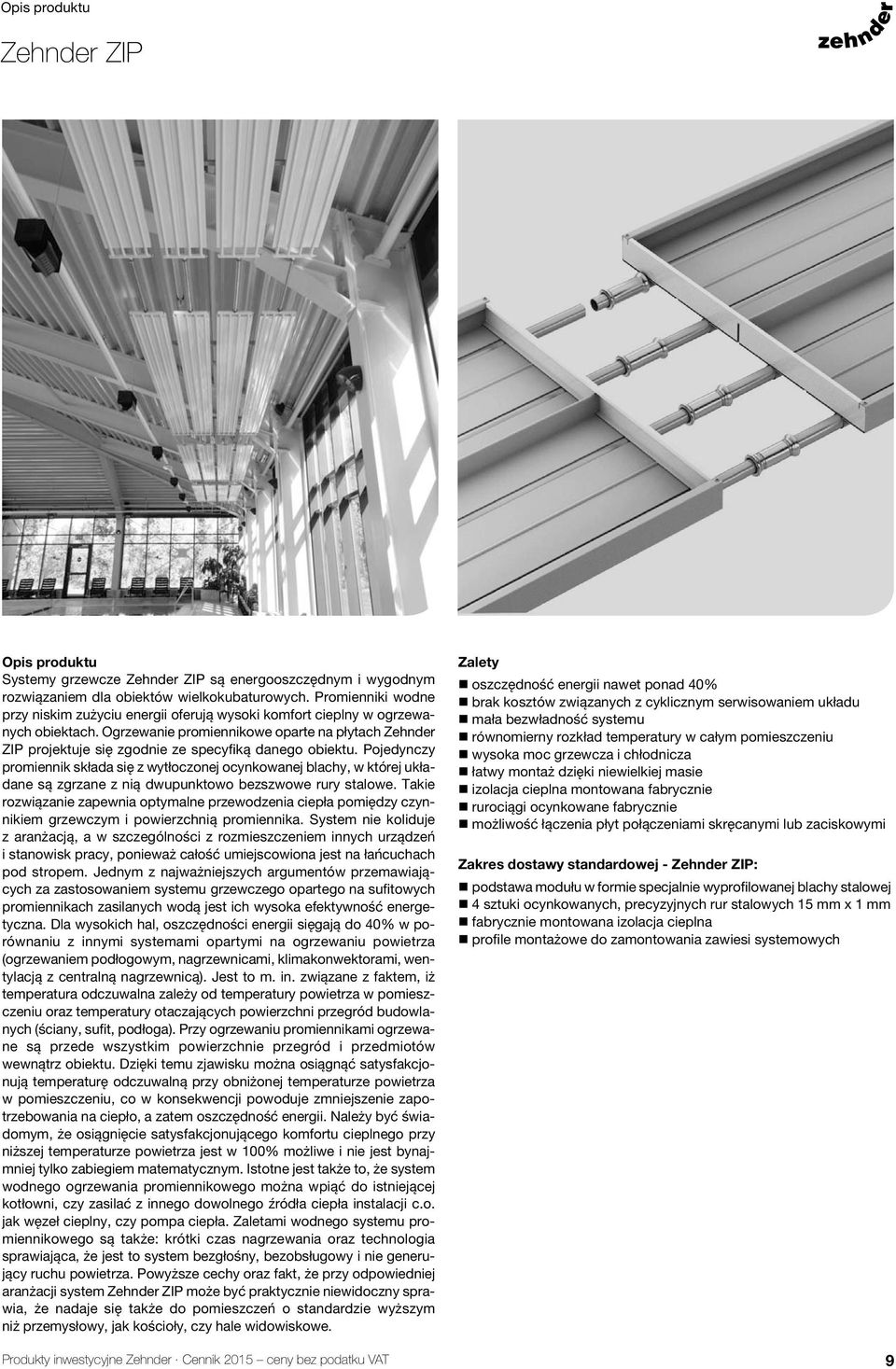

9 Opis produktu Zehnder ZIP Opis produktu Systemy grzewcze Zehnder ZIP są energooszczędnym i wygodnym rozwiązaniem dla obiektów wielkokubaturowych. Promienniki wodne przy niskim zużyciu energii oferują wysoki komfort cieplny w ogrzewanych obiektach. Ogrzewanie promiennikowe oparte na płytach Zehnder ZIP projektuje się zgodnie ze specyfiką danego obiektu. Pojedynczy promiennik składa się z wytłoczonej ocynkowanej blachy, w której układane są zgrzane z nią dwupunktowo bezszwowe rury stalowe. Takie rozwiązanie zapewnia optymalne przewodzenia ciepła pomiędzy czynnikiem grzewczym i powierzchnią promiennika. System nie koliduje z aranżacją, a w szczególności z rozmieszczeniem innych urządzeń i stanowisk pracy, ponieważ całość umiejscowiona jest na łańcuchach pod stropem. Jednym z najważniejszych argumentów przemawiających za zastosowaniem systemu grzewczego opartego na sufitowych promiennikach zasilanych wodą jest ich wysoka efektywność energetyczna. Dla wysokich hal, oszczędności energii sięgają do 40% w porównaniu z innymi systemami opartymi na ogrzewaniu powietrza (ogrzewaniem podłogowym, nagrzewnicami, klimakonwektorami, wentylacją z centralną nagrzewnicą). Jest to m. in. związane z faktem, iż temperatura odczuwalna zależy od temperatury powietrza w pomieszczeniu oraz temperatury otaczających powierzchni przegród budowlanych (ściany, sufit, podłoga). Przy ogrzewaniu promiennikami ogrzewane są przede wszystkim powierzchnie przegród i przedmiotów wewnątrz obiektu. Dzięki temu zjawisku można osiągnąć satysfakcjonują temperaturę odczuwalną przy obniżonej temperaturze powietrza w pomieszczeniu, co w konsekwencji powoduje zmniejszenie zapotrzebowania na ciepło, a zatem oszczędność energii. Należy być świadomym, że osiągnięcie satysfakcjonującego komfortu cieplnego przy niższej temperaturze powietrza jest w 100% możliwe i nie jest bynajmniej tylko zabiegiem matematycznym. Istotne jest także to, że system wodnego ogrzewania promiennikowego można wpiąć do istniejącej kotłowni, czy zasilać z innego dowolnego źródła ciepła instalacji c.o. jak węzeł cieplny, czy pompa ciepła. Zaletami wodnego systemu promiennikowego są także: krótki czas nagrzewania oraz technologia sprawiająca, że jest to system bezgłośny, bezobsługowy i nie generujący ruchu powietrza. Powyższe cechy oraz fakt, że przy odpowiedniej aranżacji system Zehnder ZIP może być praktycznie niewidoczny sprawia, że nadaje się także do pomieszczeń o standardzie wyższym niż przemysłowy, jak kościoły, czy hale widowiskowe. Zalety oszczędność energii nawet ponad 40% brak kosztów związanych z cyklicznym serwisowaniem układu mała bezwładność systemu równomierny rozkład temperatury w całym pomieszczeniu wysoka moc grzewcza i chłodnicza łatwy montaż dzięki niewielkiej masie izolacja cieplna montowana fabrycznie rurociągi ocynkowane fabrycznie możliwość łączenia płyt połączeniami skręcanymi lub zaciskowymi Zakres dostawy standardowej - Zehnder ZIP: podstawa modułu w formie specjalnie wyprofilowanej blachy stalowej 4 sztuki ocynkowanych, precyzyjnych rur stalowych 15 mm x 1 mm fabrycznie montowana izolacja cieplna profile montażowe do zamontowania zawiesi systemowych Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 9

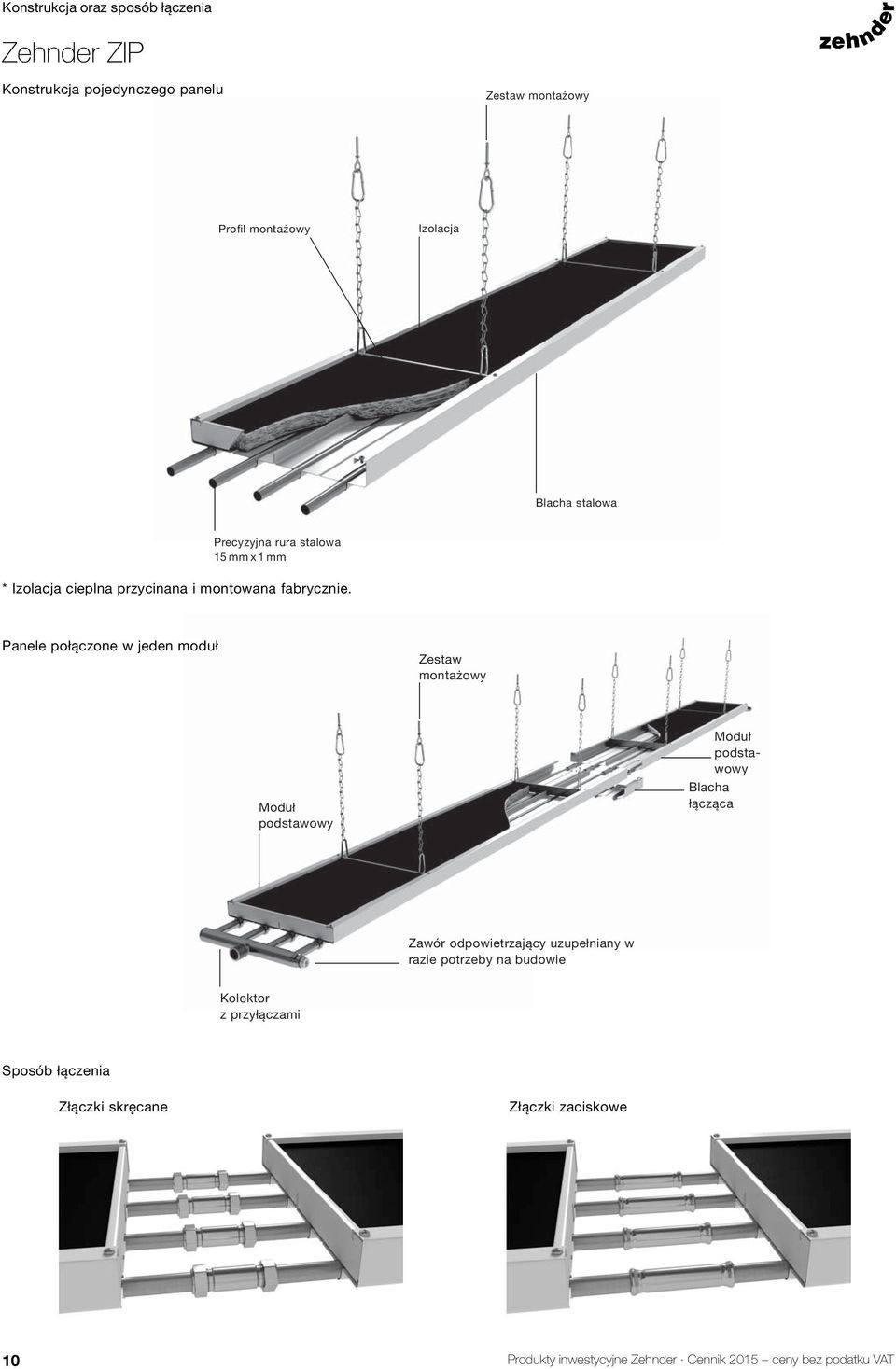

10 Konstrukcja oraz sposób łączenia Zehnder ZIP Konstrukcja pojedynczego panelu Zestaw montażowy Profil montażowy Izolacja Blacha stalowa Precyzyjna rura stalowa 15 mm x 1 mm * Izolacja cieplna przycinana i montowana fabrycznie. Panele połączone w jeden moduł Zestaw montażowy Moduł podstawowy Moduł podstawowy Blacha łącząca Zawór odpowietrzający uzupełniany w razie potrzeby na budowie Kolektor z przyłączami Sposób łączenia Złączki skręcane Złączki zaciskowe 10 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

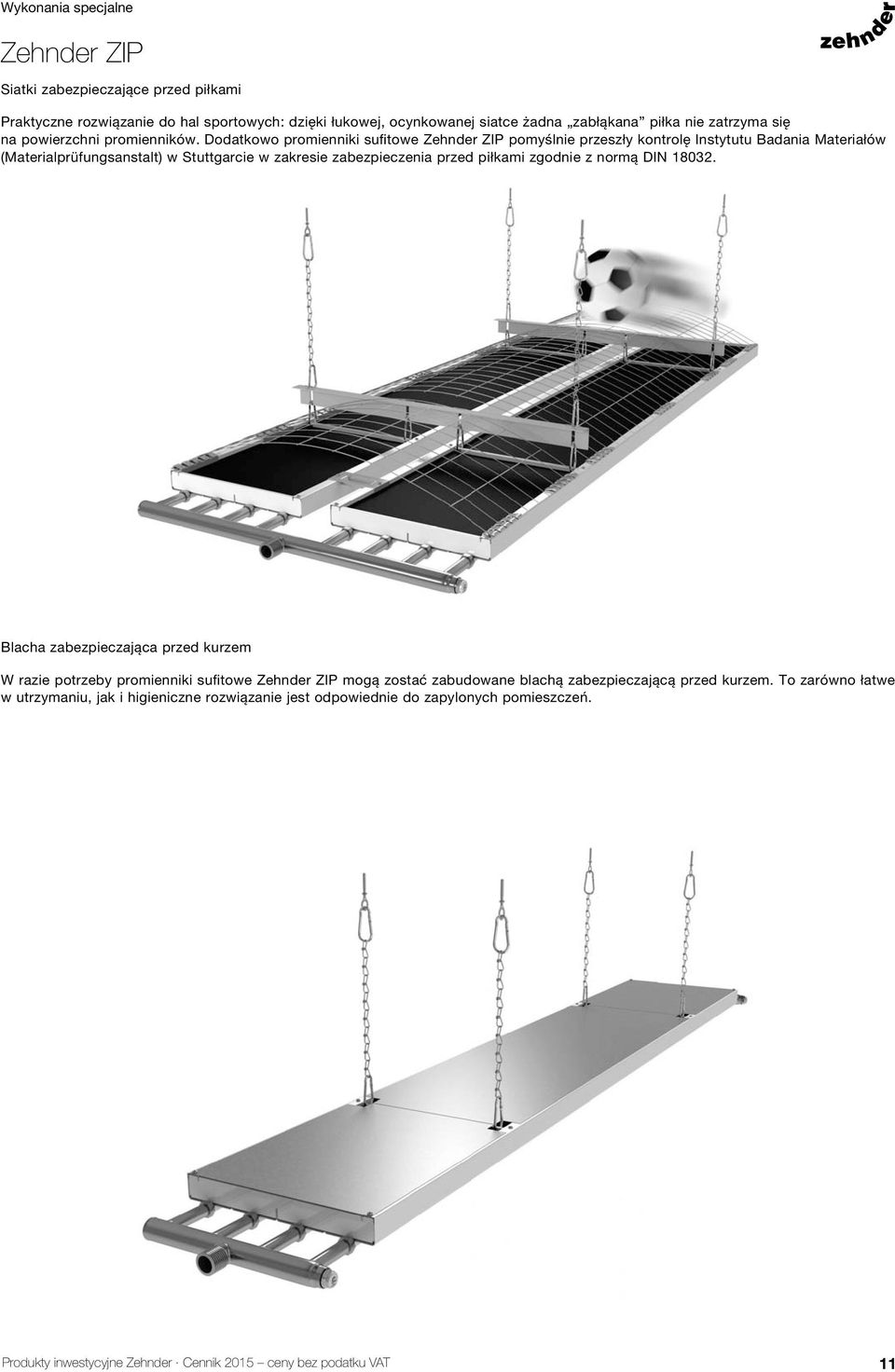

11 Wykonania specjalne Zehnder ZIP Siatki zabezpieczające przed piłkami Praktyczne rozwiązanie do hal sportowych: dzięki łukowej, ocynkowanej siatce żadna zabłąkana piłka nie zatrzyma się na powierzchni promienników. Dodatkowo promienniki sufi towe Zehnder ZIP pomyślnie przeszły kontrolę Instytutu Badania Materiałów (Materialprüfungsanstalt) w Stuttgarcie w zakresie zabezpieczenia przed piłkami zgodnie z normą DIN Blacha zabezpieczająca przed kurzem W razie potrzeby promienniki sufi towe Zehnder ZIP mogą zostać zabudowane blachą zabezpieczającą przed kurzem. To zarówno łatwe w utrzymaniu, jak i higieniczne rozwiązanie jest odpowiednie do zapylonych pomieszczeń. Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 11

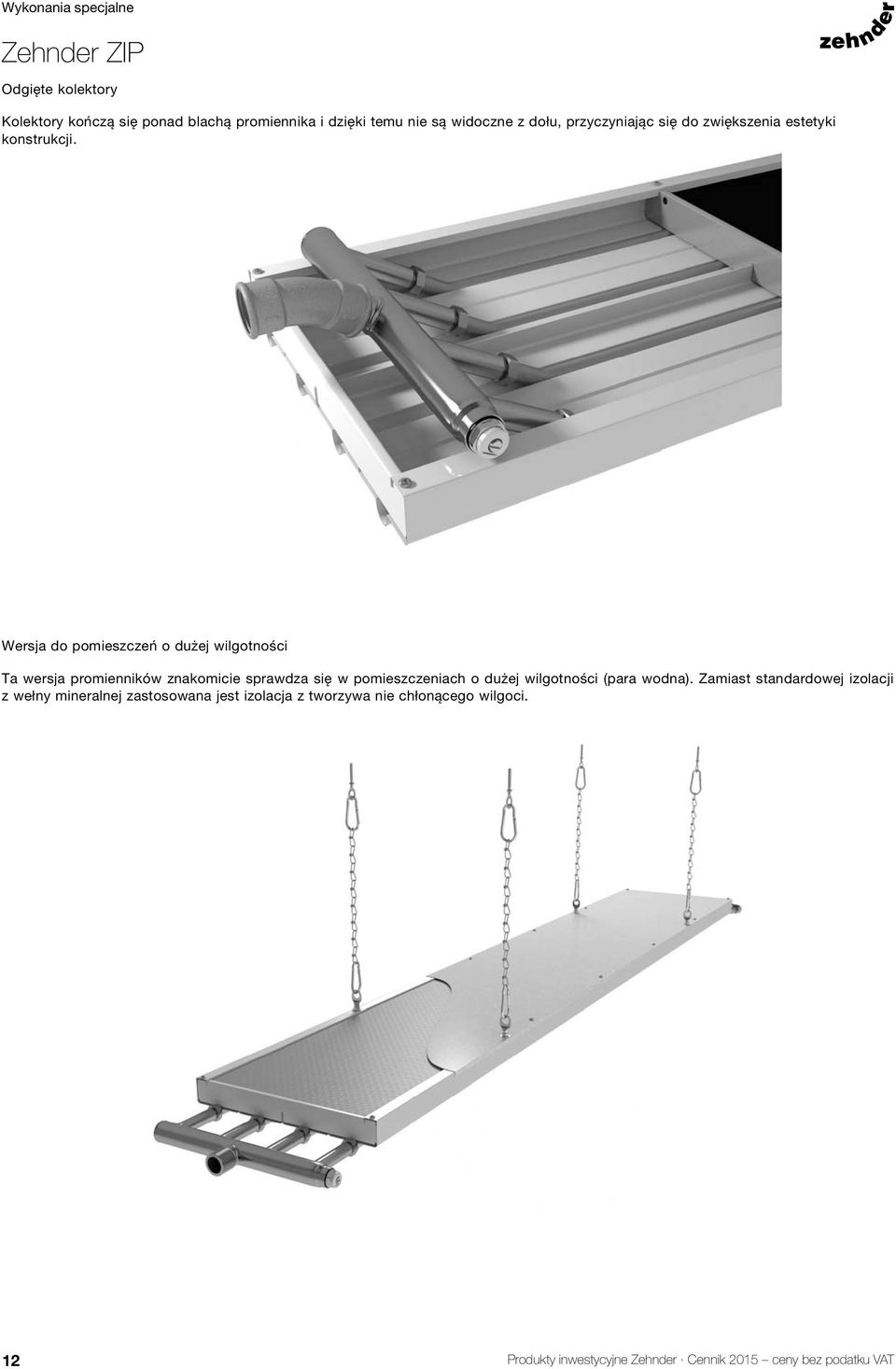

12 Wykonania specjalne Zehnder ZIP Odgięte kolektory Kolektory kończą się ponad blachą promiennika i dzięki temu nie są widoczne z dołu, przyczyniając się do zwiększenia estetyki konstrukcji. Wersja do pomieszczeń o dużej wilgotności Ta wersja promienników znakomicie sprawdza się w pomieszczeniach o dużej wilgotności (para wodna). Zamiast standardowej izolacji z wełny mineralnej zastosowana jest izolacja z tworzywa nie chłonącego wilgoci. 12 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

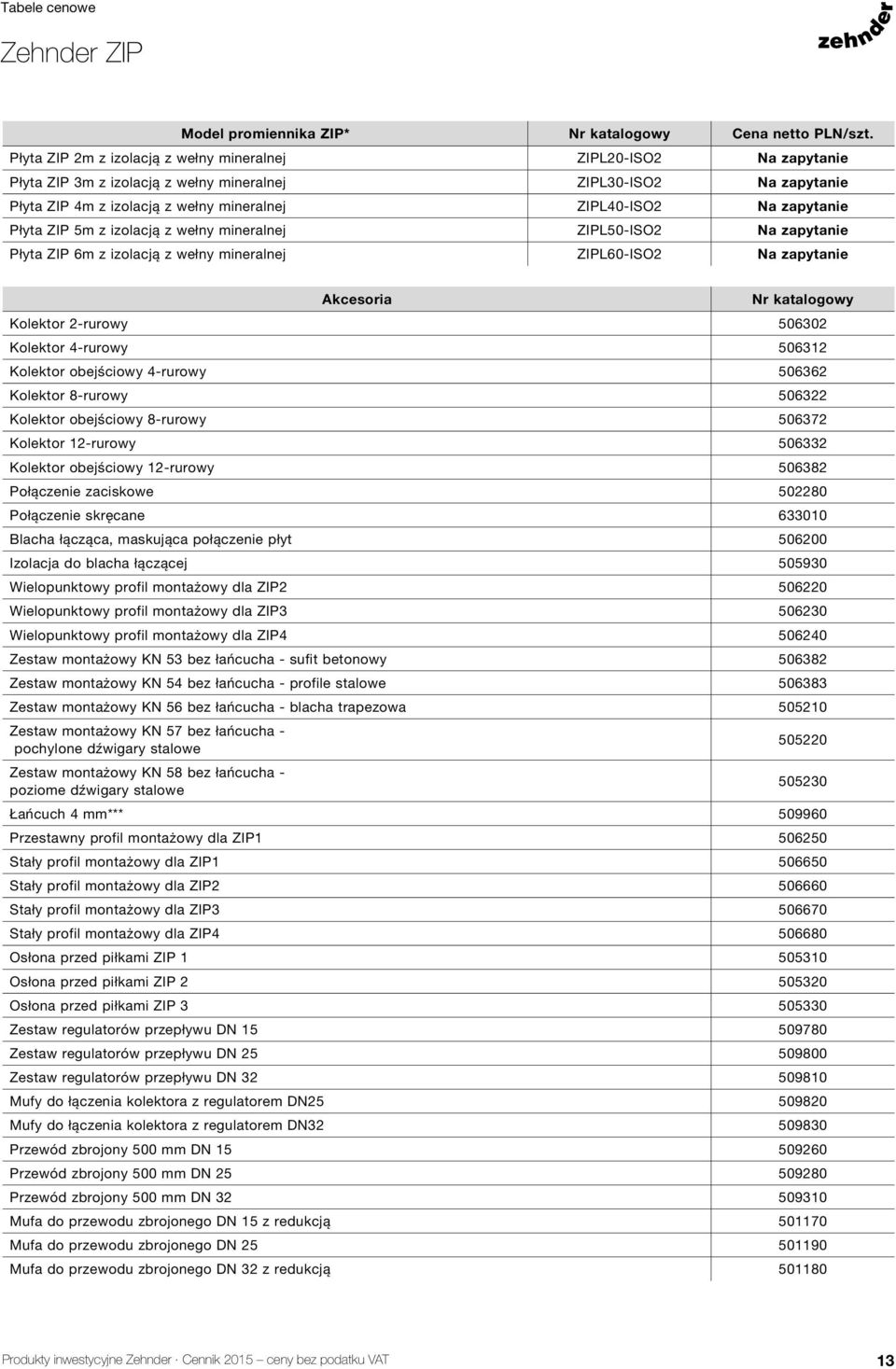

13 Tabele cenowe Zehnder ZIP Model promiennika ZIP* Nr katalogowy Cena netto PLN/szt. Płyta ZIP 2m z izolacją z wełny mineralnej ZIPL20-ISO2 Na zapytanie Płyta ZIP 3m z izolacją z wełny mineralnej ZIPL30-ISO2 Na zapytanie Płyta ZIP 4m z izolacją z wełny mineralnej ZIPL40-ISO2 Na zapytanie Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 Na zapytanie Płyta ZIP 6m z izolacją z wełny mineralnej ZIPL60-ISO2 Na zapytanie Akcesoria Nr katalogowy Kolektor 2-rurowy Kolektor 4-rurowy Kolektor obejściowy 4-rurowy Kolektor 8-rurowy Kolektor obejściowy 8-rurowy Kolektor 12-rurowy Kolektor obejściowy 12-rurowy Połączenie zaciskowe Połączenie skręcane Blacha łącząca, maskująca połączenie płyt Izolacja do blacha łączącej Wielopunktowy profil montażowy dla ZIP Wielopunktowy profil montażowy dla ZIP Wielopunktowy profil montażowy dla ZIP Zestaw montażowy KN 53 bez łańcucha - sufit betonowy Zestaw montażowy KN 54 bez łańcucha - profile stalowe Zestaw montażowy KN 56 bez łańcucha - blacha trapezowa Zestaw montażowy KN 57 bez łańcucha - pochylone dźwigary stalowe Zestaw montażowy KN 58 bez łańcucha - poziome dźwigary stalowe Łańcuch 4 mm*** Przestawny profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Stały profil montażowy dla ZIP Osłona przed piłkami ZIP Osłona przed piłkami ZIP Osłona przed piłkami ZIP Zestaw regulatorów przepływu DN Zestaw regulatorów przepływu DN Zestaw regulatorów przepływu DN Mufy do łączenia kolektora z regulatorem DN Mufy do łączenia kolektora z regulatorem DN Przewód zbrojony 500 mm DN Przewód zbrojony 500 mm DN Przewód zbrojony 500 mm DN Mufa do przewodu zbrojonego DN 15 z redukcją Mufa do przewodu zbrojonego DN Mufa do przewodu zbrojonego DN 32 z redukcją Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 13

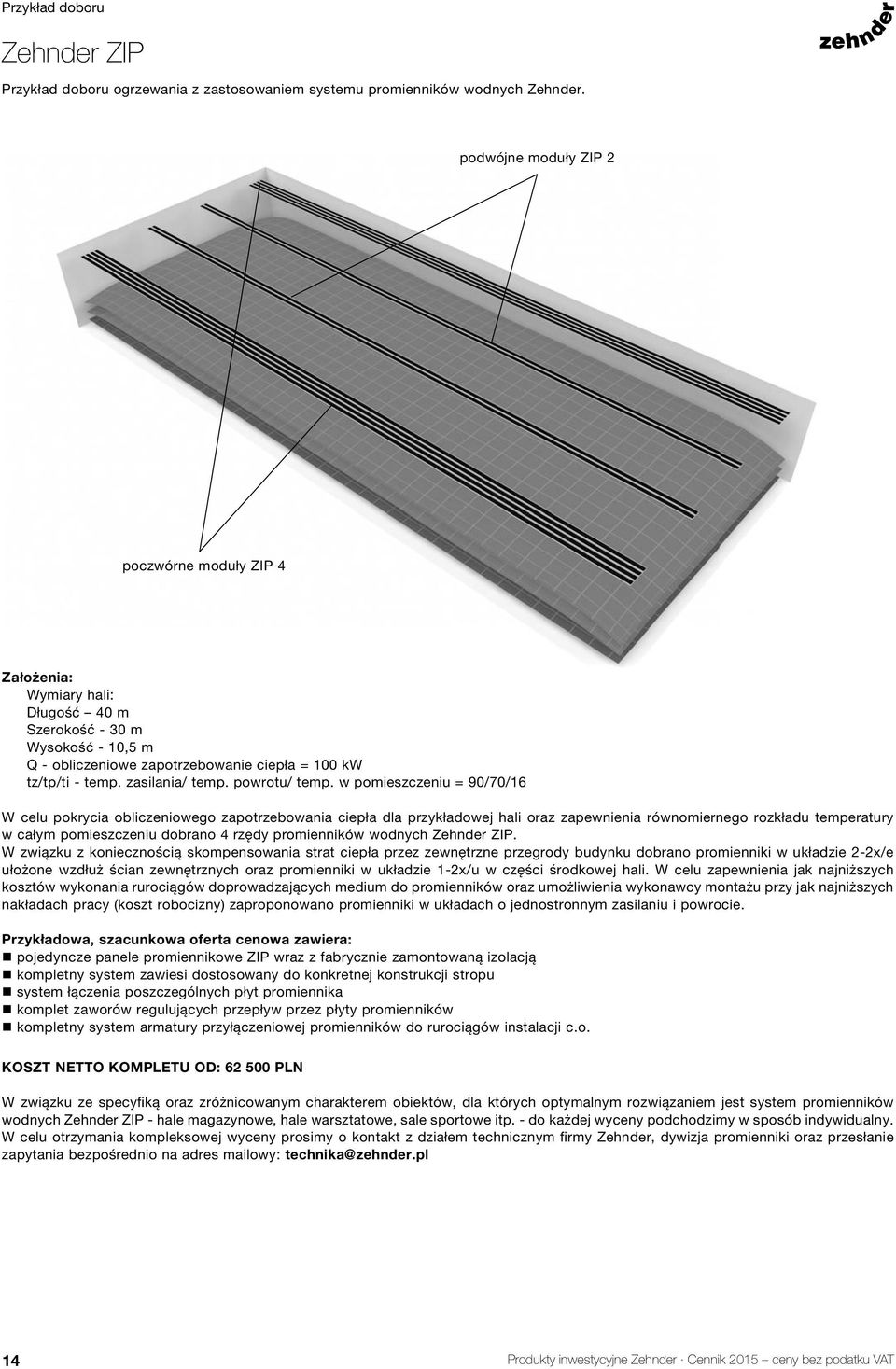

14 Przykład doboru Zehnder ZIP Przykład doboru ogrzewania z zastosowaniem systemu promienników wodnych Zehnder. podwójne moduły ZIP 2 poczwórne moduły ZIP 4 Założenia: Wymiary hali: Długość 40 m Szerokość - 30 m Wysokość - 10,5 m Q - obliczeniowe zapotrzebowanie ciepła = 100 kw tz/tp/ti - temp. zasilania/ temp. powrotu/ temp. w pomieszczeniu = 90/70/16 W celu pokrycia obliczeniowego zapotrzebowania ciepła dla przykładowej hali oraz zapewnienia równomiernego rozkładu temperatury w całym pomieszczeniu dobrano 4 rzędy promienników wodnych Zehnder ZIP. W związku z koniecznością skompensowania strat ciepła przez zewnętrzne przegrody budynku dobrano promienniki w układzie 2-2x/e ułożone wzdłuż ścian zewnętrznych oraz promienniki w układzie 1-2x/u w części środkowej hali. W celu zapewnienia jak najniższych kosztów wykonania rurociągów doprowadzających medium do promienników oraz umożliwienia wykonawcy montażu przy jak najniższych nakładach pracy (koszt robocizny) zaproponowano promienniki w układach o jednostronnym zasilaniu i powrocie. Przykładowa, szacunkowa oferta cenowa zawiera: pojedyncze panele promiennikowe ZIP wraz z fabrycznie zamontowaną izolacją kompletny system zawiesi dostosowany do konkretnej konstrukcji stropu system łączenia poszczególnych płyt promiennika komplet zaworów regulujących przepływ przez płyty promienników kompletny system armatury przyłączeniowej promienników do rurociągów instalacji c.o. KOSZT NETTO KOMPLETU OD: PLN W związku ze specyfi ką oraz zróżnicowanym charakterem obiektów, dla których optymalnym rozwiązaniem jest system promienników wodnych Zehnder ZIP - hale magazynowe, hale warsztatowe, sale sportowe itp. - do każdej wyceny podchodzimy w sposób indywidualny. W celu otrzymania kompleksowej wyceny prosimy o kontakt z działem technicznym fi rmy Zehnder, dywizja promienniki oraz przesłanie zapytania bezpośrednio na adres mailowy: technika@zehnder.pl 14 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

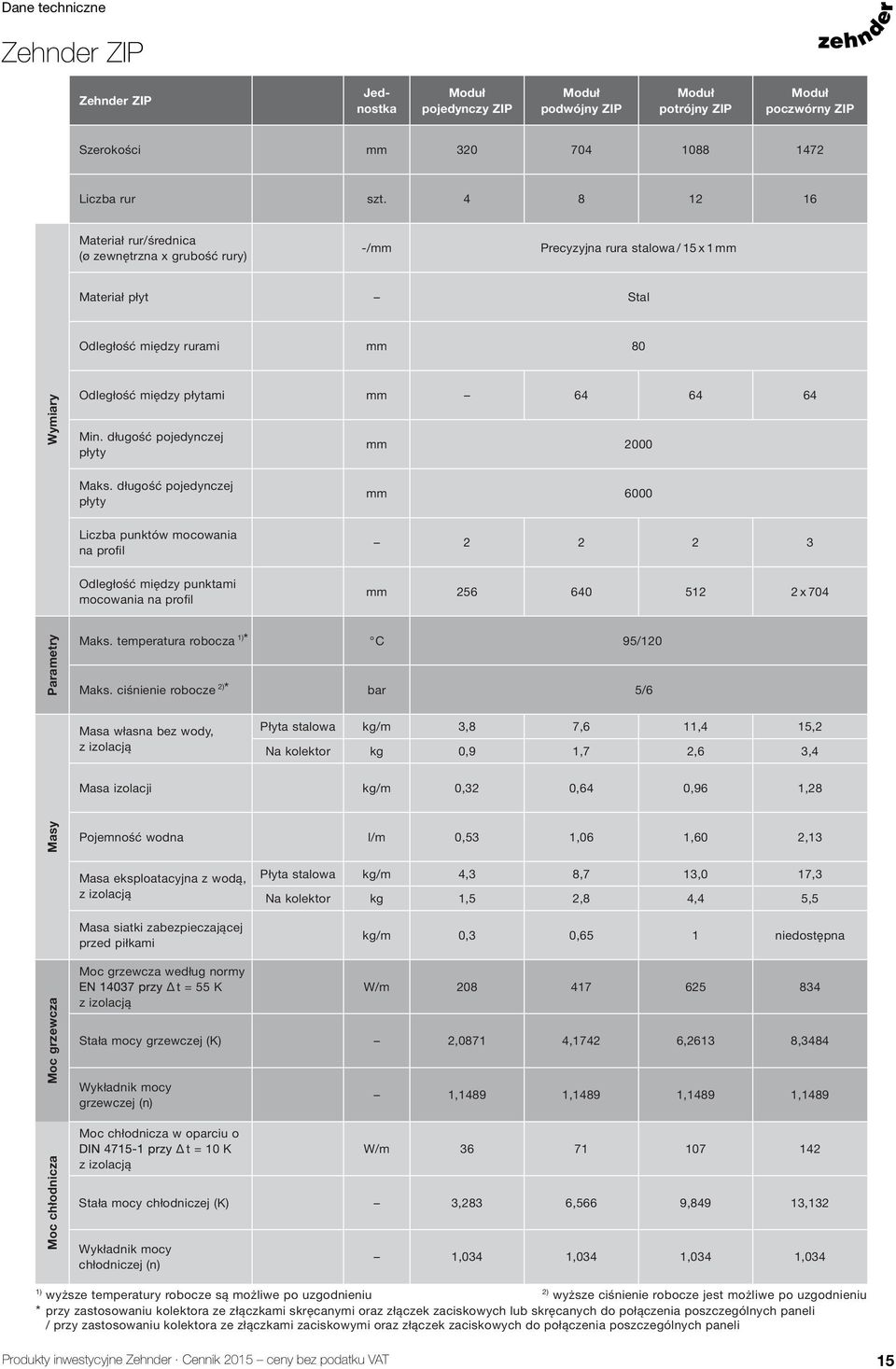

15 Dane techniczne Zehnder ZIP Zehnder ZIP Jednostka Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP Szerokości mm Liczba rur szt Materiał rur/średnica (ø zewnętrzna x grubość rury) -/mm Precyzyjna rura stalowa / 15 x 1 mm Materiał płyt Stal Odległość między rurami mm 80 Wymiary Odległość między płytami mm Min. długość pojedynczej płyty mm 2000 Maks. długość pojedynczej płyty mm 6000 Liczba punktów mocowania na profil Odległość między punktami mocowania na profil mm x 704 Parametry Maks. temperatura robocza 1) * C 95/120 Maks. ciśnienie robocze 2) * bar 5/6 Masa własna bez wody, z izolacją Płyta stalowa kg/m 3,8 7,6 11,4 15,2 Na kolektor kg 0,9 1,7 2,6 3,4 Masa izolacji kg/m 0,32 0,64 0,96 1,28 Masy Pojemność wodna l/m 0,53 1,06 1,60 2,13 Masa eksploatacyjna z wodą, z izolacją Masa siatki zabezpieczającej przed piłkami Płyta stalowa kg/m 4,3 8,7 13,0 17,3 Na kolektor kg 1,5 2,8 4,4 5,5 kg/m 0,3 0,65 1 niedostępna Moc grzewcza Moc chłodnicza Moc grzewcza według normy t = 55 K z izolacją W/m Stała mocy grzewczej (K) 2,0871 4,1742 6,2613 8,3484 Wykładnik mocy grzewczej (n) Moc chłodnicza w oparciu o t = 10 K z izolacją 1,1489 1,1489 1,1489 1,1489 W/m Stała mocy chłodniczej (K) 3,283 6,566 9,849 13,132 Wykładnik mocy chłodniczej (n) 1,034 1,034 1,034 1,034 1) 2) wyższe temperatury robocze są możliwe po uzgodnieniu wyższe ciśnienie robocze jest możliwe po uzgodnieniu * przy zastosowaniu kolektora ze złączkami skręcanymi oraz złączek zaciskowych lub skręcanych do połączenia poszczególnych paneli / przy zastosowaniu kolektora ze złączkami zaciskowymi oraz złączek zaciskowych do połączenia poszczególnych paneli Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 15

16 Dane techniczne Zehnder ZIP Poniższe tabele przedstawiają moc grzewczą i chłodniczą paneli Zehnder ZIP w zależności od temperatury w trybie grzania lub chłodzenia. Wartości mocy grzewczej są mierzone zgodnie z normą EN Badania i deklaracja mocy z zachowaniem normatywnej izolacji górnej wys. 40 mm. Moc grzewcza z izolacją K n Δ t (K) Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP 2,0871 1,1489 W/m 0,2456 1,3524 W/parę kolektorów 4,1742 1,1489 W/m 0,4912 1,3524 W/parę kolektorów 6,2613 1,1489 W/m 0,7368 1,3524 W/parę kolektorów 8,3484 1,1489 W/m 0,9824 1,3524 W/parę kolektorów , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 22, , , , ,1 20, , , , ,4 18, , , , ,8 16, , , , ,2 14, , , , ,5 13, , , , ,8 12, , , , ,1 11, , , , ,5 10, , , , ,9 9,6 93,7 19, , , ,3 8,7 86,6 17, , , ,8 7,9 79,5 15, , , ,3 7,1 72,5 14, , , ,8 6,3 65,6 12,6 98,4 18, , ,4 5,5 58,8 11,1 88,2 16, ,1 9 26,1 4,8 52,1 9,6 78,2 14, ,2 8 22,8 4,1 45,5 8,2 68,3 12,3 91,0 16,4 7 19,5 3,4 39,0 6,8 58,6 10,2 78,1 13,7 6 16,4 2,8 32,7 5,5 49,1 8,3 65,4 11,1 5 13,3 2,2 26,5 4,3 39,8 6,5 53,0 8,7 16 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

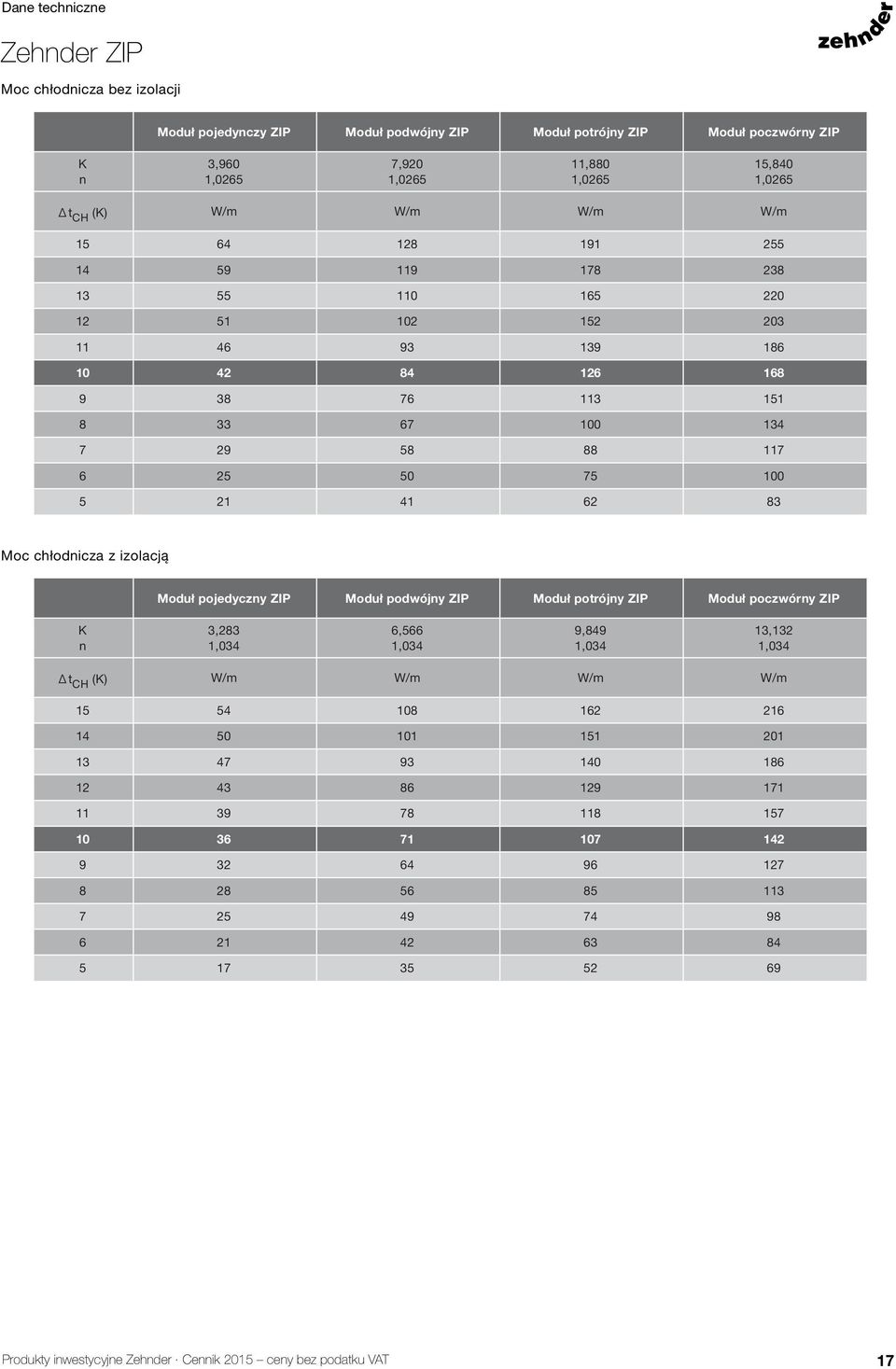

17 Dane techniczne Zehnder ZIP Moc chłodnicza bez izolacji Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,960 1,0265 7,920 1, ,880 1, ,840 1,0265 Δ t CH (K) W/m W/m W/m W/m Moc chłodnicza z izolacją Moduł pojedyczny ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,283 1,034 6,566 1,034 9,849 1,034 13,132 1,034 Δ t CH (K) W/m W/m W/m W/m Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 17

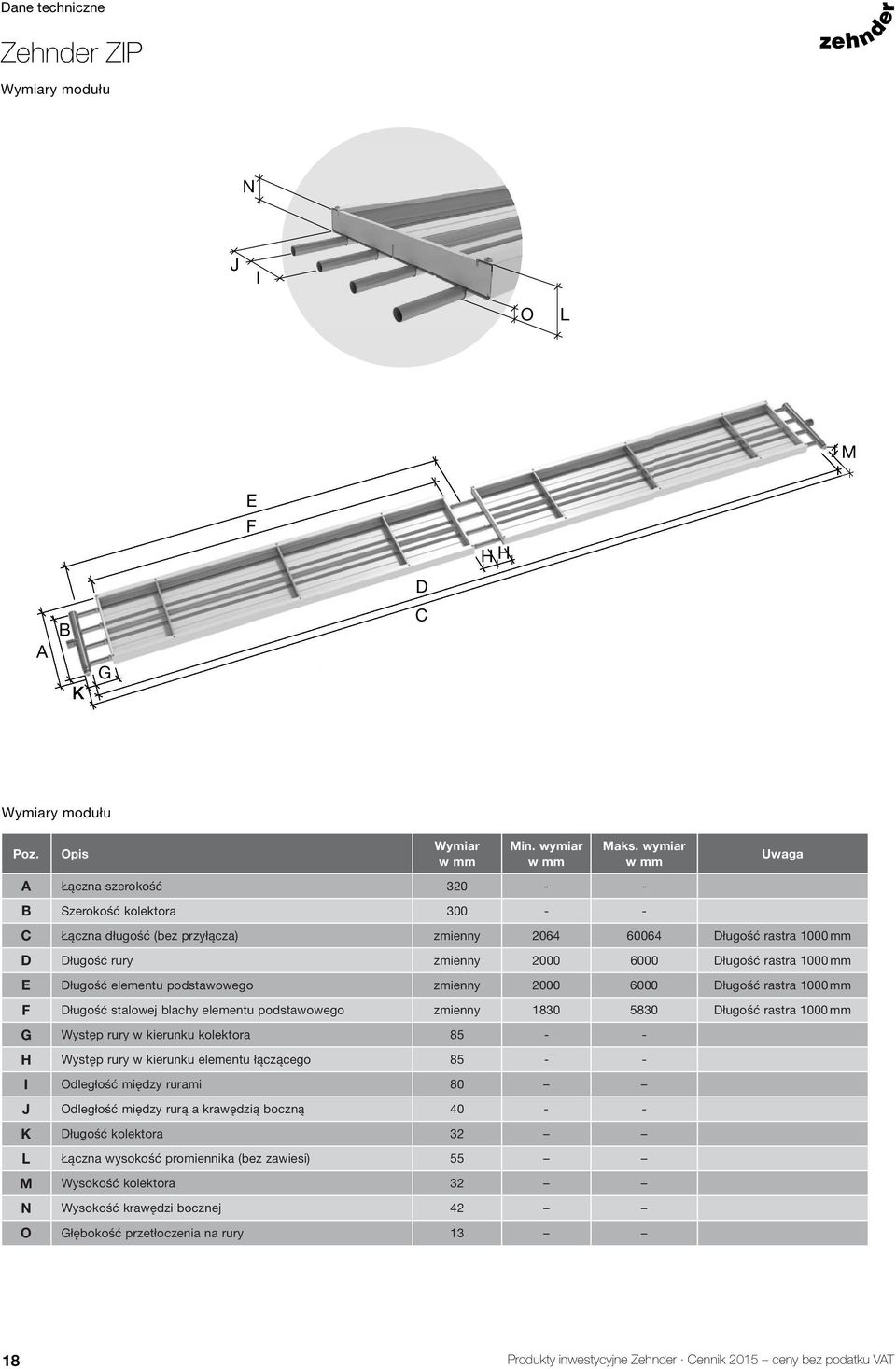

18 Dane techniczne Zehnder ZIP Wymiary modułu N J I O L M E F H H D A B K G C Wymiary modułu Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga A Łączna szerokość B Szerokość kolektora C Łączna długość (bez przyłącza) zmienny Długość rastra 1000 mm D Długość rury zmienny Długość rastra 1000 mm E Długość elementu podstawowego zmienny Długość rastra 1000 mm F Długość stalowej blachy elementu podstawowego zmienny Długość rastra 1000 mm G Występ rury w kierunku kolektora H Występ rury w kierunku elementu łączącego I Odległość między rurami 80 J Odległość między rurą a krawędzią boczną K Długość kolektora 32 L Łączna wysokość promiennika (bez zawiesi) 55 M Wysokość kolektora 32 N Wysokość krawędzi bocznej 42 O Głębokość przetłoczenia na rury Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

19 Dane techniczne Zehnder ZIP Wymiary montażowe o o d e i j p q p q a b c c b a Wymiary montażowe Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga 1 Mocowanie na profilu usztywniającym (pojedyncze moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm d Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 e Dolna krawędź blachy stalowej - górna krawędź punktu zawieszenia 39 2 Mocowanie do wielopunktowego profilu montażowego (podwójne, potrójne lub poczwórne moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm i Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 j Dolna krawędź blachy - górna krawędź punktu montażowego Mocowanie z podwieszanym profilem montażowym do bezpośredniego zawieszania na bokach (stały profil montażowy) a Kolektor stały profil montażowy 500 b Stały profil montażowy stały profil montażowy zmienny c Stały profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 p Dolna krawędź punktu montażowego - dolna krawędź sufitu 91 q Dolna krawędź blachy stalowej - dolna krawędź sufitu betonowego 55 4 Mocowanie z podwieszanym profilem montażowym za pomocą zestawów montażowych (ruchomy profil montażowy) a Kolektor elastyczny profil montażowy 500 b Ruchomy profil montażowy elastyczny profil montażowy zmienny c Ruchomy profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 14 p q Dolna krawędź ruchomego profilu - dolna krawędź punktu zawieszenia UK Dolna krawędź blachy stalowej - dolna krawędź punktu zawieszenia Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 19

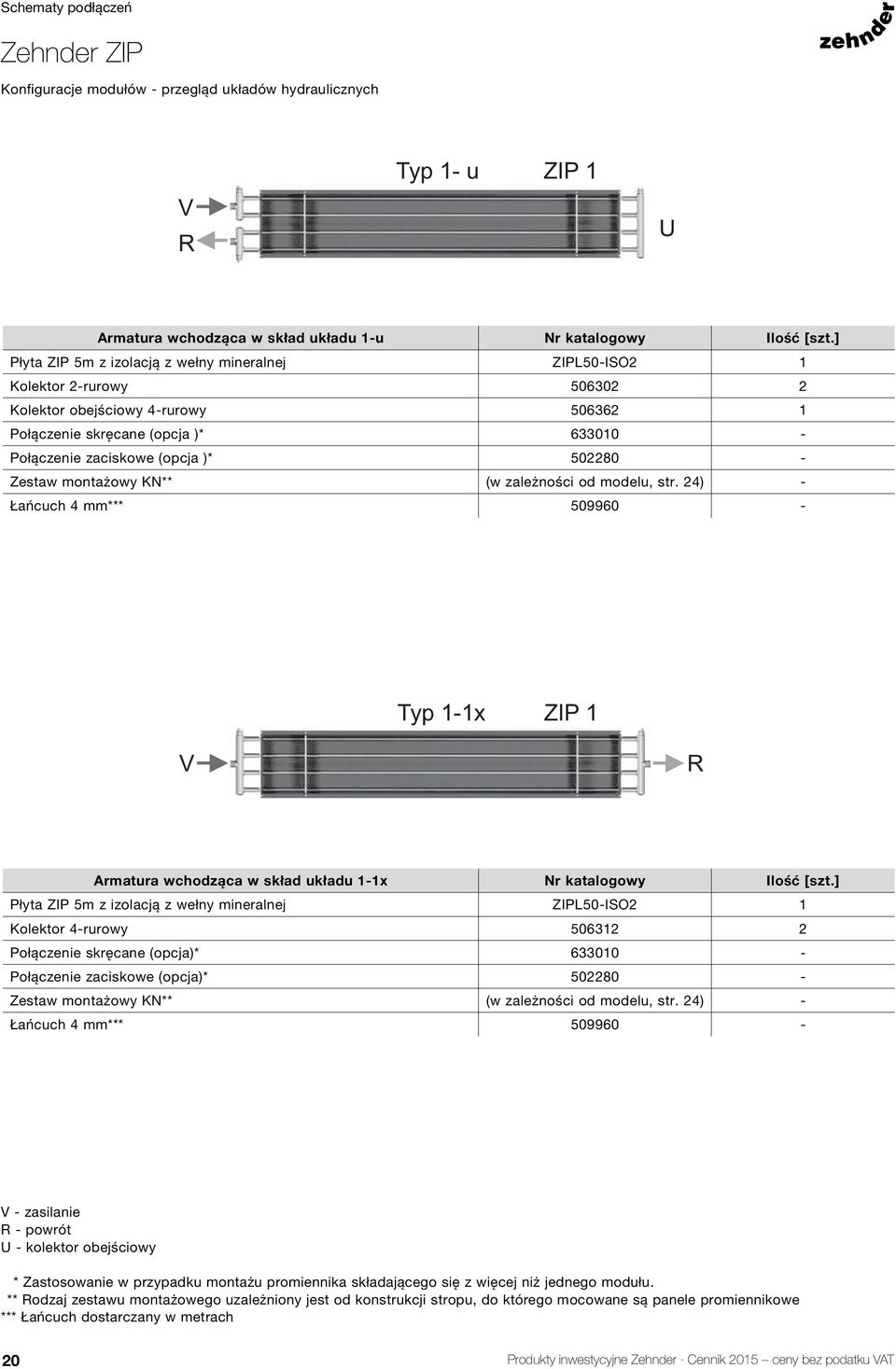

20 Schematy podłączeń Zehnder ZIP Konfi guracje modułów - przegląd układów hydraulicznych V R Typ 1- u ZIP 1 U Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 1 Kolektor 2-rurowy Kolektor obejściowy 4-rurowy Połączenie skręcane (opcja )* Połączenie zaciskowe (opcja )* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ 1-1x ZIP 1 V R Armatura wchodząca w skład układu 1-1x Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 1 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach 20 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

21 Schematy podłączeń Zehnder ZIP Typ 1-2x/e ZIP 2 V E R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Wielopunktowy profil montażowy dla ZIP Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ 1-2x/u ZIP 2 V U R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 4-rurowy Kolektor obejściowy 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 21

22 Schematy podłączeń Zehnder ZIP Typ 2-1x ZIP 2 V R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ 2-2x/e ZIP 4 V E R Armatura wchodząca w skład układu 2-2x/e Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 4 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskane (opcja)* Zestaw montażowy KN ** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach 22 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

23 Schematy podłączeń Zehnder ZIP Typ 1-3x/u ZIP 3 V R Armatura wchodząca w skład układu 1-3x/u Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 3 Kolektor 4 - rurowy Kolektor obejściowy 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja )* Połączenie zaciskane ( opcja )* Zestaw montażowy KN ** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ S1 ZIP 3 V U R Armatura wchodząca w skład układu S1 Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 3 Kolektor 4 - rurowy Kolektor 8 - rurowy Kolektor obejściowy 8 - rurowy Kolektor obejściowy 12 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja )* Połączenie zaciskane ( opcja )* Zestaw montażowy KN ** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 23

24 Technika montażu Zehnder ZIP Standardowe zestawy montażowe Do montażu promienników sufi towych do stropu służy pięć standardowych zestawów montażowych. Ponadto Zehnder oferuje na życzenie liczne rozwiązania indywidualne. Sufit betonowy Zestaw montażowy KN Stal profilowana Zestaw montażowy KN 54 zapewnia inwestor Blacha trapezowa Zestaw montażowy KN Ukośna belka stalowa Zestaw montażowy KN zapewnia inwestor zapewnia inwestor 3 Nakrętka sześciokątna M8 4 Stalowy kołek rozporowy M8 5 Klamra montażowa M8 6 Nakładka zabezpieczająca 7 Śruba z łbem płaskim M8 8 Wieszak trapezowy M8 11 Łańcuch 4 mm 12 Karabińczyk 5 x Śruba oczkowa M8 14 Podkładka 15 Śruba sześciokątna M8 x 40 Pozioma belka stalowa Zestaw montażowy KN Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

25 Technika mocowania Zehnder ZIP Istnieje wiele wariantów zawieszenia i mocowania paneli Zehnder ZIP. Zastosowanie wielopunktowego profi lu montażowego, podczas równoległego łączenia kilku elementów ZIP, redukuje liczbę koniecznych zestawów montażowych, o ile pozwala na to wyliczenie punktowego obciążenia konstrukcji. ZIP1 KN* ZIP2 KN* Wielopunktowy profi l montażowy dla ZIP2 (nr kat ) * Rodzaj zestawu montażowego KN uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe W ofercie fi rmy Zehnder znajdują się także następujące uchwyty montażowe: szyny podporowe, stały profi l montażowy, elkastyczne profi le montażowe. W przypadku zainteresowania w/w uchwytami, prosimy o kontakt z działem technicznym: technika@zehnder.pl. Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 25

26 Technika mocowania Zehnder ZIP ZIP3 KN* Wielopunktowy profi l montażowy dla ZIP3 (nr kat ) ZIP4 Wielopunktowy profi l montażowy dla ZIP4 (nr kat ) KN* * Rodzaj zestawu montażowego KN uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe W ofercie fi rmy Zehnder znajdują się także następujące uchwyty montażowe: szyny podporowe, stały profi l montażowy, elkastyczne profi le montażowe. W przypadku zainteresowania w/w uchwytami, prosimy o kontakt z działem technicznym: technika@zehnder.pl. Odległość między punktami mocowania wielopunktowych profi li montażowych Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

27 Akcesoria Zehnder ZIP Złączki nr katalogowy Połączenie zaciskowe opis Złączka zaciskowa służąca do łączenia poszczególnych paneli promienników, tworzących moduły Połączenie skręcane Złączka skręcana służąca do łączenia poszczególnych paneli promienników, tworzących moduły Zestaw regulatorów przepływu DN 15 Maksymalna temperatura czynnika: o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 / 2 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Zestaw regulatorów przepływu DN 25 Zawory Maksymalna temperatura czynnika: o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Zestaw regulatorów przepływu DN 32 Maksymalna temperatura czynnika: o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 1 / 4 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Przewód zbrojony DN 15 Przewód zbrojony 1 / 2 o długości 540 mm Połączenie elastyczne służące do łączenia układu promienników z instalacją centralnego ogrzewania Złącza elastyczne Przewód zbrojony DN 25 Przewód zbrojony 1 o długości 545 mm Połączenie elastyczne służące do łączenia układu promienników z instalacją centralnego ogrzewania Przewód zbrojony DN Przewód zbrojony 1 1 / 4 o długości 800 mm Połączenie elastyczne służące do łączenia układu promienników z instalacja centralnego ogrzewania Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 27

28 Akcesoria Zehnder ZIP Armatura instalacyjna nr katalogowy Półśrubunek mosiężny DN 25 Mufa mosiężna służąca do łączenia stożkowego gwintu kolektora z zaworem regulacyjnym DN 25 Półśrubunek mosiężny DN 32 Mufa mosiężna służąca do łączenia stożkowego gwintu kolektora z zaworem regulacyjnym DN 32 Mufa DN 15 opis Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 15 z przewodem zbrojonym DN 15 Mufa DN 25 Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 25 z przewodem zbrojonym DN 25 Mufa DN 32 Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 32 z przewodem zbrojonym DN Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

29 Spis treści Zehnder Carboline Przegląd modeli Opis produktu Konstrukcja oraz sposób łączenia Wersje zabudowy Wykonania specjalne Tabele cenowe Dane techniczne Schemat podłączenia Technika montażu Akcesoria Zehnder Carboline promiennik sufitowy o najwyżyszm stopniu promieniowania dzięki zastosowaniu grafitu ekspandowanego Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 29

30 Przegląd modeli Zehnder Carboline Wymiary standardowych paneli promiennikowych 3000 x 600 mm 625 x 625 mm 2400 x 600 mm 1250 x 625 mm 1800 x 600 mm 1875 x 625 mm 1200 x 600 mm 2500 x 625 mm 600 x 600 mm 3125 x 625 mm Panel gładki* Panel perforowany* ** Typ perforacji 4,00 4, ,83 kierunek perforacji * Panele w standardzie wykonane w kolorze RAL 9016 mat. Pozostałe kolory z palety barw RAL dostępne na zapytanie. ** Panele perforowane w standardzie wykonane jako RD-1,5-2,83/22% 30 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

31 Opis produktu Zehnder Carboline Opis produktu System promiennikowy, który był już wyróżniany jako najlepszy produkt energooszczędny. To co wyróżnia Zehnder Carboline na tle innych systemów ogrzewania i chłodzenia sufitowego, to idealne właściwości naturalnego grafitu. Wysoka przewodność cieplna przy minimalnej wadze w połączeniu z innowacyjnym materiałem, tworzą nowoczesne i niezwykle funkcjonalne rozwiązanie. Grafit naturalny doskonale i równomiernie przewodzi ciepło w kierunku całej powierzchni panelu. Szybkość, wydajność energetyczna i wolność architektoniczna - Zehnder Carboline to połączenie estetyki i świadomej kosztów funkcjonalności. Ten wydajny system sufitowego ogrzewania i chłodzenia harmonijnie wtapia się w architekturę pomieszczenia. Z łatwością integruje się zarówno z już istniejącymi, jak i nowymi podwieszanymi sufitami kasetonowymi. Zalety najwyższa moc grzewcza i chłodnicza wśród promienników dostępnych na rynku niska bezwładność systemu w trybie grzania praca na niskich parametrach/ w trybie chłodzenia praca na wysokich parametrach równomierny rozkład temperatury w całym pomieszczeniu wysoka moc grzewcza i chłodnicza łatwy montaż dzieki niewielkiej masie izolacja cieplna montowana fabrycznie Zakres dostawy standardowej - Zehnder Carboline: podstawa modułu w formie specjalnie wyprofilowanej blachy stalowej rura miedziana Ø 10 mm ułożona w meander warstwa grafitu ekspandowanego, w której zatopiona jest rura miedziana fabrycznie założona izolacja Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 31

32 Konstrukcja oraz sposób łączenia Zehnder Carboline Konstrukcja pojedynczego panelu Zehnder Carboline składa się z rurki miedzianej, osadzonej w warstwie grafi tu. Ten wysokowydajny element termiczny znajduje się w obudowie z blachy stalowej. Materiały i ich ułożenie gwarantują doskonałe rozprowadzanie ciepła i wysokie parametry wydajności. Blacha stalowa posiada usztywniającą krawędź z boku i na górze. Zwiększa to wytrzymałość płyt na tyle, że są one statycznie samonośne. Ponadto dostępna jest także wersja z izolacją, która ogranicza przenikanie ciepła do góry i pochłania dźwięki (wyjątkowo skuteczna w połączeniu z perforowaną blachą stalową). Izolacja Blacha stalowa Grafit Rurka miedziana Sposób łączenia Połączenie poszczególnych paneli w wersji do sufitów zabudowanych Połączenie poszczególnych paneli w wersji wolnowiszącej 1 - Klamra krzyżowa (nr kat ) 2 - Klamra na krawędź krótką (nr kat ) 3 - Klamra na krawędź długą (nr kat ) 32 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

33 Wersje zabudowy Zehnder Carboline Zehnder Carboline - wersja do sufi tów zabudowanych Dzięki dłuższym płytom, których wymiary mogą być wielokrotnością wymiaru kasetonu, nakład pracy związany z instalacją zmniejsza się nawet o 80% w porównaniu z typowymi systemami dostępnymi na rynku. Wyjątkowa konstrukcja boków umożliwia łatwy montaż płyt w kasetonowych sufi tach podwieszanych. System Zehnder Carboline jest specjalnie przeznaczony do zastosowania w nowych lub istniejących sufi tach kasetonowych. Dostępne wymiary modułów to 600 mm i 625 mm. Długość poszczególnych elementów płyt zależy od wymiarów kasetonu; może być nawet pięciokrotnie większa od wymiaru podstawowego. Zehnder Carboline - wersja wolnowisząca Wydajne, uniwersalne, estetyczne: panel podwieszany Zehnder Carboline to umożliwiające oszczędność energii i kosztów rozwiązanie do chłodzenia i ogrzewania pomieszczeń w najróżniejszych typach budynków. Dzięki nieznacznej odległości od sufi tu nadaje się na przykład do obiektów o niewielkiej wysokości pomieszczeń. Wymiary panelu podwieszanego Zehnder Carboline można indywidualnie dopasować do każdego planu budynku. Ponieważ jest podwieszany i nie wymaga konstrukcji spodniej, jego montaż jest szybki i prosty. Praktyczny efekt dodatkowy: o wiele lepsze pochłanianie dźwięku niż w przypadku sufi tu zamkniętego. Proste wzornictwo i dostępność we wszystkich kolorach sprawia, że panel podwieszany Zehnder Carboline jest również bardzo estetyczny. Wykonania specjalne W poszczególnych elementach płyt systemu Zehnder Carboline można wykonać wycięcia według indywidualnych potrzeb. Mogą być one niezbędne zwłaszcza w biurach i pomieszczeniach konferencyjnych: np. na wywietrzniki, uchwyty na rzutnik, głośniki, czujniki pożarowe, oświetlenie itp. Niezbędne wycięcia fi rma Zehnder wykonuje dokładnie według wytycznych klienta. Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 33

34 Tabele cenowe Zehnder Carboline Model promiennika Nr katalogowy Cena netto PLN/szt. Panel sufitowy o wymiarach 600/600 mm wersja zabudowana Panel sufitowy o wymiarach 600/1200 mm wersja zabudowana Panel sufitowy o wymiarach 600/1800 mm wersja zabudowana Panel sufitowy o wymiarach 600/2400 mm wersja zabudowana Panel sufitowy o wymiarach 600/3000 mm wersja zabudowana Panel sufitowy o wymiarach 600/600 mm wersja zabudowana, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/1200 mm wersja zabudowana, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/1800 mm wersja zabudowana, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/2400 mm wersja zabudowana, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/3000 mm wersja zabudowana, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/600 mm wersja nieaktywna Panel sufitowy o wymiarach 600/1200 mm wersja nieaktywna Panel sufitowy o wymiarach 600/1800 mm wersja nieaktywna Panel sufitowy o wymiarach 600/2400 mm wersja nieaktywna Panel sufitowy o wymiarach 600/3000 mm wersja nieaktywna Panel sufitowy o wymiarach 600/600 mm wersja wolnowisząca Panel sufitowy o wymiarach 600/1200 mm wersja wolnowisząca Panel sufitowy o wymiarach 600/1800 mm wersja wolnowisząca Panel sufitowy o wymiarach 600/2400 mm wersja wolnowisząca Panel sufitowy o wymiarach 600/3000 mm wersja wolnowisząca Panel sufitowy o wymiarach 600/600 mm wersja wolnowisząca, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/1200 mm wersja wolnowisząca, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/1800 mm wersja wolnowisząca, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/2400 mm wersja wolnowisząca, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/3000 mm wersja wolnowisząca, z podwójną wężownicą, do łączenia szeregowego paneli Panel sufitowy o wymiarach 600/600 mm wersja nieaktywna Panel sufitowy o wymiarach 600/1200 mm wersja nieaktywna Panel sufitowy o wymiarach 600/1800 mm wersja nieaktywna Panel sufitowy o wymiarach 600/2400 mm wersja nieaktywna Panel sufitowy o wymiarach 600/3000 mm wersja nieaktywna CBL01-600A CBL05-600A CBL01-600N CBL02-600A CBL06-600A CBL02-600N Na zapytanie Na zapytanie Na zapytanie Na zapytanie Na zapytanie Na zapytanie 34 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

35 Dane techniczne Zehnder Carboline Zehnder Carboline Jednostka Wersja do sufitów zabudowanych Wersja wolnowisząca Szerokość Długość Szerokość rzeczywista mm Długość rzeczywista mm Wymiary Liczba punktów mocowania na moduł szt Liczba rzędów rur szt Odległość między rurami mm Materiał rur/ średnica (ø zewnętrzna) -/mm Rura miedziana/10 Rura miedziana/10 Rura miedziana/10 Materiał płyt - Stal Stal Stal Parametry Maks. temperatura robocza 1) C Maks. ciśnienie robocze 2) bar Masa własna bez wody, z izolacją kg 4,56 8,15 12,04 15,62 19,51 4,84 8,66 12,78 16,60 20,61 4,56 8,15 12,04 15,62 19,51 Masy Masa eksploatacyjna z wodą, z izolacją kg 4,77 8,59 12,71 6,52 20,64 5,07 9,13 13,49 17,55 21,80 4,77 8,59 12,71 6,52 20,64 Moc grzewcza Stała mocy cieplnej z izolacją (K) w odniesieniu do m² Wykładnik mocy cieplnej z izolacją (n) 6,407 7,9514 1,095 1,097 Moc chłodnicza Stała mocy chłodniczej bez izolacji (K) Wykładnik mocy chłodniczej bez izolacji (n) w odniesieniu do m 2 10,402 13,250 1,023 1,060 1) Na zamówienie możliwa wyższa temperatura robocza. 2) Na zamówienie możliwe wyższe ciśnienie robocze. Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 35

36 Dane techniczne Zehnder Carboline Moc grzewcza Poniższe tabele pokazują moc grzewczą Zehnder Carboline w zależności od temperatury w trybie grzania*. Wartości mocy grzewczej są zgodne z normą EN Moc grzewcza paneli w wersji wolnowiszącej EN Panele w wersji wolnowiszącej z izolacją Panele w wersji wolnowiszącej bez izolacji K 7,9514 9,1348 n 1,097 1,1189 Δt (K) W/m² W/m² , ,8 93,6 6 56,8 67,8 4 36,4 43,1 Moc grzewcza sufit zabudowany EN Sufit zabudowany z izolacją Sufit zabudowany bez izolacji K 6,407 6,610 n 1,095 1,097 Δt (K) W/m² W/m² , ,7 82,6 8 62,5 64,7 6 45,6 47,2 4 29,2 30,2 * Dla zachowania wartości normatywnych przedstawionych w powyższej tabeli należy na etapie doboru Zehnder Carboline skonsultować poziom przepływów z działem technicznym producenta technika@zehnder.pl 36 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

37 Dane techniczne Zehnder Carboline Moc chłodnicza Poniższe tabele pokazują moc chłodniczą Zehnder Carboline w zależności od temperatury w trybie chłodzenia. Wartości mocy chłodniczej są zgodne z normą EN Moc chłodnicza paneli w wersji wolnowiszącej EN Moc chłodnicza sufit zabudowany EN Panele w wersji wolnowiszącej z izolacją Panele w wersji wolnowiszącej bez izolacji Sufit zabudowany z izolacją Sufit zabudowany bez izolacji K 11, ,2500 n 1,047 1,060 Δt (K) W/m² W/m² , ,1 88,5 5 62,8 73,0 4 49,8 57,6 3 36,8 42,5 2 24,1 27,6 1 11,7 13,3 K 10,402 10,402 n 1,023 1,023 Δt (K) W/m² W/m² ,5 98,5 8 87,3 87,3 7 76,1 76,1 6 65,0 65,0 5 54,0 54,0 4 43,0 43,0 3 32,0 32,0 2 21,1 21,1 1 10,4 10,4 * Dla zachowania wartości normatywnych przedstawionych w powyższych tabelach należy na etapie doboru Zehnder Carboline skonsultować poziom przepływów z działem technicznym producenta technika@zehnder.pl Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 37

38 Dane techniczne Zehnder Carboline Wymiary modułu Poz. Opis Wersja do sufitów zabudowanych Wersja wolnowisząca Moduł 600 Wymiar w mm Wymiar w mm A Łączna szerokość B Łączna długość C Łączna wysokość B D Wysokość krawędzi 14 - E Szerokość krawędzi 10 - Moduł 625 A Łączna szerokość A E D C B Łączna długość C Łączna wysokość 40 - D Wysokość krawędzi 14 - E Szerokość krawędzi 10 - Schemat podłączenia 1* Trójnik poza zakresem dostawy Zehnder ) Wąż w oplocie stalowym DN10, o długości np. L=500mm, złączka typu PUSH 10mm oraz złączka 1/2 GW (nr kat ). * Alternatywnie do połączenia paneli sufi towych z instalacją można zastosować złączkę krótką typu PUSH 10mm x 1/2 GZ (nr kat ). 2) Wąż w oplocie stalowym do łączenia pojedynczych paneli w pary, DN10, o długości np. L=500mm, złączka typu PUSH 10mm oraz złączka typu PUSH 10mm (nr kat ). 38 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

39 Technika montażu Zehnder Carboline Do montażu elementów grzewczych i chłodzących na sufi cie służą zestawy montażowe, za pomocą których płytę można zamocować bezpośrednio do betonowego sufi tu. A1 A2 A3 Zestaw montażowy A (nr kat ): A1 - linka stalowa, L=1,0m, gr. 1,2mm A2 - śruba oczkowa A3 - bezśrubowy zatrzask Złączka B (nr kat ): służy do precyzyjnej regulacji wysokości * W asortymencie fi rmy Zehnder znajdują się również innego rodzaju systemy montażowe. W przypadku zainteresowania prosimyo kontakt. B Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 39

40 Akcesoria Zehnder Carboline nr katalogowy opis Zestaw regulatorów przepływu DN 15 Maksymalna temperatura robocza: 120 stopni Minimalna temperatura robocza: -10 stopni Maksymalne ciśnienie robocze: 16 bar Kvs: 0,5, Przyłącze 1/2 Zestaw składa się z regulatora przepływu (montowany na powrocie) z możliwością spustu oraz kulowego zaworu odcinającego (montowany na zasilaniu) Zawory Zestaw regulatorów przepływu DN 25 Maksymalna temperatura robocza: 120 stopni Minimalna temperatura robocza: -10 stopni Maksymalne ciśnienie robocze: 16 bar Kvs: 0,5, Przyłącze 1 Zestaw składa się z regulatora przepływu (montowany na powrocie) z możliwością spustu oraz kulowego zaworu odcinającego (montowany na zasilaniu) Zestaw regulatorów przepływu DN 32 Maksymalna temperatura robocza: 120 stopni Minimalna temperatura robocza: -10 stopni Maksymalne ciśnienie robocze: 16 bar Kvs: 0,5 Przyłącze 1 1/4 Zestaw składa się z regulatora przepływu (montowany na powrocie) z możliwością spustu oraz kulowego zaworu odcinającego (montowany na zasilaniu) Zbrojony wąż połączeniowy DN 10 Przewód zbrojony 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 750 mm Wąż w oplocie stalowym DN 10 Przewód w oplocie stalowym 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 750 mm Złącza elastyczne Wąż w oplocie stalowym DN 10 x 1 / 2 GW Przewód w oplocie stalowym 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 1000 mm Wąż w oplocie stalowym DN 10 Przewód w oplocie stalowym 10 mm x 10 mm Połączenie elastyczne służące do łączenia poszczególnych paneli w pary ze złączkami typu PUSH 10 x 10, L = 1500 mm Wąż w oplocie stalowym DN 10 x 1/2 GW Przewód w oplocie stalowym 10 mm x 1/2 GW Połączenie elastyczne służące do łączenia paneli promiennikowych z instalacją centralnego ogrzewania ze złączkami typu PUSH 10 mm x 1/2 GW, L = 500 mm Wąż w oplocie stalowym DN 10 x 1/2 GW Przewód w oplocie stalowym 10 mm x 1/2 GW Połączenie elastyczne służące do łączenia paneli promiennikowych z instalacją centralnego ogrzewania ze złączkami typu PUSH 10 mm x 1/2 GW, L = 750 mm Złącza połączeniowe Złączka DN 10 x 1 / 2 GZ Krótka złączka 10 mm x 1/2 GZ Złączka służąca do łączenia paneli promiennikowych z instalacją centralnego ogrzewania z podłączeniem typu PUSH 10 mm x 1/2 GW Klamry spinające, panele wolnowiszące Klamra na krawędź krótką Klamra stalowa służąca do zabezpieczenia paneli promiennikowych w systemie wolnowiszącym przed niekontrolowanym rozsuwaniem Klamra na krwędź długą Klamra stalowa służąca do zabezpieczenia paneli promiennikowych w systemie wolnowiszącym przed niekontrolowanym rozsuwaniem Klamra krzyżowa Klamra stalowa służąca do zabezpieczenia paneli promiennikowych w systemie wolnowiszącym przed niekontrolowanym rozsuwaniem 40 Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT

41 Spis treści Zehnder Alumline Przegląd modeli Opis produktu Konstrukcja oraz sposób łączenia Wersje zabudowy Wykonania specjalne Tabele cenowe Dane techniczne Schemat podłączenia Technika montażu Akcesoria Zehnder Alumline efektywny transfer ciepła dzięki aluminium i rurce D-kształtnej Produkty inwestycyjne Zehnder. Cennik 2015 ceny bez podatku VAT 41
