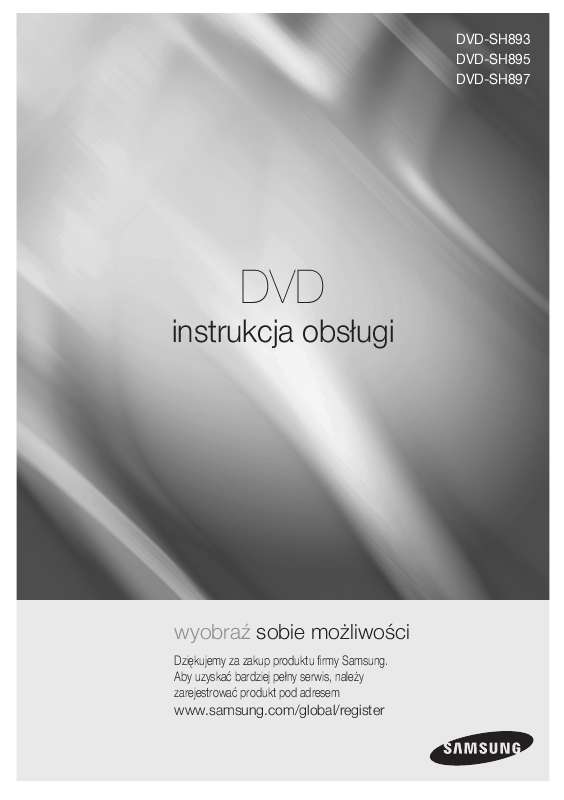

Twoja instrukcja użytkownika SAMSUNG DVD-SH893

Transkrypt

1 Możesz przeczytać rekomendacje w przewodniku, specyfikacji technicznej lub instrukcji instalacji dla. Znajdziesz odpowiedź na wszystkie pytania w instrukcji dla (informacje, specyfikacje, rozmiar, akcesoria, itp). Szczegółowe instrukcje użytkowania znajdują się w podręczniku użytkownika. Instrukcja obsługi Podręcznik użytkownika Instrukcje obsługi Instrukcje użytkowania Instrukcja użytkowania

2 Skrót instrukcji: CZYNNOCI SERWISOWE MOG WYKONYWA TYLKO WYKWALIFIKOWANI PRACOWNICY SERWISU. Ten symbol wskazuje wane instrukcje dotyczce urzdzenia. Urzdzenia nie naley ustawia w zamknitych przestrzeniach, takich jak pólki na ksiki itp. OSTERZENIE : Wystawianie urzdzenia na dzialanie deszczu lub wilgoci moe spowodowa uszkodzenia stwarzajce zagroenie wybuchem poaru lub poraeniem elektrycznym. PRZESTROGA : DZIALANIE NAGRYWARKI HDD/DVD ZWIZANE JEST Z WYTWARZANIEM NIEWIDZIALNEJ WIZKI LASEROWEJ, KTÓRA W BEZPOREDNIM KONTAKCIE MOE SPOWODOWA NIEBEZPIECZNE NAPROMIENIOWANIE. NAGRYWARKI NALEY UYWA ZGODNIE Z JEJ INSTRUKCJ. PRZESTROGA W TYM URZDZENIU ZASTOSOWANO LASER. UYCIE ELEMENTÓW STERUJCYCH, DOKONYWANIE REGULACJI LUB WYKONYWANIE PROCEDUR INNYCH NI OPISANE W NINIEJSZEJ DOKUMENTACJI MOE NARAZI UYTKOWNIKA NA NIEBEZPIECZNE PROMIENIOWANIE. NIE NALEY OTWIERA OBUDOWY ANI DOKONYWA SAMODZIELNYCH NAPRAW. CZYNNOCI SERWISOWE MOG WYKONYWA TYLKO WYKWALIFIKOWANI PRACOWNICY SERWISU. To urzdzenie spelnia wymogi zwizane z oznakowaniem CE, o ile do polczenia go z innymi urzdzeniami uywane s przewody i zlcza ekranowane. Urzdzenie naley podlcza przy uyciu przewodów i zlczy ekranowanych, aby zapobiec powstawaniu zaklóce elektromagnetycznych wplywajcych na dzialanie urzdze elektrycznych, takich jak radia i telewizory. WANA INFORMACJA Wraz z tym urzdzeniem jest dostarczany przewód sieciowy wyposaony w formowan wtyczk z bezpiecznikiem. Parametry bezpiecznika podano po stronie wtyczki z bolcami. W razie koniecznoci wymiany naley uy bezpiecznika o takiej samej wartoci znamionowej, spelniajcego wymogi normy BS1362. Nie wolno uywa wtyczki, w której brak zdejmowanej oslony bezpiecznika. Oslon bezpiecznika mona w razie potrzeby wymieni tylko na oslon w tym samym kolorze, jak strona bolców wtyczki. Oslony zamienne s dostpne w sprzeday detalicznej. Jeeli fabryczna wtyczka nie pasuje do gniazdek lub kabel jest zbyt krótki, aby do nich dosigal, naley uy przedluacza z odpowiednim atestem bezpieczestwa lub zwróci si po rad do sprzedawcy. Jeeli jednak jedynym wyjciem jest odcicie wtyczki, naley usun bezpiecznik i pozby si wtyczki. Samej wtyczki nie wolno wklada do gniazda sieci elektrycznej, poniewa wystpuje ryzyko poraenia prdem przez nieoslonity elastyczny przewód. W celu odlczenia urzdzenia od zasilania naley wyj wtyczk z gniazda zasilania; z tego powodu naley zapewni latwy dostp do wtyczki zasilania. W produkcie, do którego dolczona jest niniejsza instrukcja obslugi, zastosowano na mocy licencji rozwizania bdce wlasnoci intelektualn podmiotów trzecich. Licencja ta zezwala wylcznie na prywatne, niekomercyjne uytkowanie przedmiotu licencji przez kocowych klientów indywidualnych. Licencja nie obejmuje prawa do uytku komercyjnego. Licencja nie dotyczy produktów innych ni ten, do którego dolczona jest niniejsza instrukcja; licencj nie s objte nielicencjonowane produkty ani procesy zgodne z norm ISO/IEC lub ISO/IEC uywane bd sprzedawane razem z tym produktem. Licencja obejmuje wylcznie uycie tego produktu do kodowania i/lub dekodowania plików audio zgodnych z norm ISO/IEC lub ISO/IEC Licencja nie zezwala na korzystanie z cech lub funkcji produktu, które nie s zgodne z norm ISO/IEC lub ISO/IEC _ pierwsze kroki RODKI OSTRONOCI Wane zalecenia dotyczce bezpieczestwa Przed rozpoczciem eksploatacji urzdzenia naley uwanie przeczyta niniejsze instrukcje dotyczce obslugi. Naley przestrzega poniszych instrukcji bezpieczestwa. Niniejsz instrukcj obslugi naley zachowa do uycia w przyszloci. 1) Przeczyta t instrukcj. 2) Zachowa instrukcj 3) Zwróci uwag na wszystkie ostrzeenia. 4) Przestrzega wszystkich instrukcji. 5) Nie uywa urzdzenia w pobliu wody. 6) Czyci wylcznie such ciereczk. 7) Nie zaslania otworów wentylacyjnych; zamontowa zgodnie z instrukcjami producenta. 8) Nie montowa w pobliu ródel ciepla, takich jak grzejniki, promienniki, piece lub inne urzdzenia (równie wzmacniacze) wytwarzajce cieplo. 9) W adnym wypadku nie próbowa obchodzi zabezpiecze konstrukcyjnych wtyczki i gniazda z bolcem uziemiajcym. Wtyczka ma dwa bolce i otwór na bolec uziemiajcym. Bolec uziemiajcy chroni przed poraeniem prdem elektrycznym. W celu zapewnienia bezpieczestwa urzdzenie wyposaono we wtyczk ze stykiem uziemiajcym. Jeli wtyczka dolczona do urzdzenia nie pasuje do gniazdka, naley zwróci si do elektryka celem wymiany przestarzalego gniazdka ciennego. 10) Zabezpieczy przewód sieciowy, tak aby nie by przydeptywany ani ciskany; szczególn uwag naley zwróci na wtyczki, rozgalniki i miejsce, w których przewód wychodzi z urzdzenia. 11) Uywa wylcznie elementów wyposaenia/akcesoriów zalecanych przez producenta. 12) Urzdzenie umieszcza tylko na wózku, stojaku, trójnogu, pólce lub stole zalecanym przez producenta lub sprzedawanym razem z urzdzeniem. W przypadku uycia wózka podczas przemieszczania zestawu wózekurzdzenie naley zachowa ostrono, aby unikn obrae spowodowanych jego wywróceniem. 13) W czasie burzy z wyladowaniami atmosferycznymi lub w przypadku nieuywania urzdzenia przez dluszy czas naley odlczy urzdzenie od zasilania. 14) Wszelkie czynnoci serwisowe naley powierzy wykwalifi kowanym pracownikom serwisu. W przypadku uszkodzenia urzdzenia w jakikolwiek sposób, np. w razie uszkodzenia przewodu zasilajcego lub wtyczki, rozlania plynu lub upadku przedmiotów na urzdzenie, wystawiania urzdzenia na dzialanie deszczu lub wilgoci, nieprawidlowoci w dzialaniu lub upadku urzdzenia, naley odda urzdzenie do serwisu. PIERWSZE KROKI Ostrzeenia dotyczce sposobu postpowania Przed przystpieniem do podlczania innych urzdze do tej nagrywarki naley je wylczy. Podczas odtwarzania plyty nie naley porusza nagrywarki, poniewa moe doj do porysowania lub pknicia plyty bd do uszkodzenia wewntrznych czci nagrywarki. Na nagrywarce nie naley stawia wazonów z kwiatami wypelnionych wod ani kla malych przedmiotów metalowych. Nie naley wklada dloni do otworu tacy na plyty. Na tacy nie naley umieszcza przedmiotów innych ni plyty. Wplyw czynników zewntrznych, takich jak wyladowania atmosferyczne lub elektrostatyczne, mog zaklóci dzialanie nagrywarki. W takim wypadku naley wylczy nagrywark i wlczy j ponownie przyciskiem STANDBY/ON albo odlczy kabel zasilajcy od gniazdka elektrycznego i podlczy go ponownie. Nagrywarka bdzie teraz dzialala prawidlowo. Po zakoczeniu korzystania z urzdzenia naley wyj plyt i wylczy nagrywark Jeeli nagrywarka nie bdzie uywana przez dluszy czas, naley odlczy przewód zasilajcy od gniazda elektrycznego. Plyt naley czyci, wycierajc j w linii prostej od rodka do zewntrz. Urzdzenie nie powinno by naraone na kapanie lub rozlanie plynu, nie naley na nim stawia przedmiotów wypelnionych ciecz np.

3 wazonów. Wtyczka sieci zasilajcej stosowana jest jako urzdzenie rozlczajce, dlatego powinna by latwo dostpna przez caly czas. Polski _3 pierwsze kroki Konserwacja obudowy Ze wzgldów bezpieczestwa naley upewni si, e przewód zasilajcy zostal odlczony od gniazda elektrycznego. Do czyszczenia nie naley stosowa benzenu, rozcieczalnika ani innych rozpuszczalników. Obudow wyciera mikk ciereczk. HDD (dysk twardy) Dysk twardy ma wysok gsto zapisu, co umoliwia dlugotrwale nagrania i szybki dostp do zapisanych danych. Jednak dysk moe latwo ulec uszkodzeniu wynikajcego ze wstrzsu, wibracji lub zanieczyszczenia, std naley go przechowywa z dala od magnesów. Aby unikn utraty wanych danych, naley przestrzega poniszych rodków ostronoci. Nie uywa nagrywarki HDD/DVD w miejscach szczególnie naraonych na due zmiany temperatur. Nie naraa nagrywarki HDD/DVD na due wstrzsy. Nie umieszcza nagrywarki HDD/DVD w miejscach naraonych na wibracje lub niestabilnych. Nie umieszcza nagrywarki HDD/DVD na ródlach ciepla. Nie odlcza kabla zasilajcego, gdy urzdzenie jest wlczone. Nie podejmowa próby zmiany dysku twardego. W przeciwnym razie moe ulec uszkodzeniu. Uszkodzenie dysku twardego uniemoliwia odzyskanie utraconych danych. Dysk twardy jest tylko tymczasowym nonikiem danych. Sposób postpowania z plyt Naley uywa plyt o standardowym ksztalcie. W razie uycia nietypowej plyty (plyty o specjalnym ksztalcie) moe doj do uszkodzenia nagrywarki HDD/DVD. Chwytanie plyt Naley unika dotykania plyt po stronie nagrywanej. Plyty DVD-RAM, DVD±RW i DVD±R Plyty naley czyci za pomoc opcjonalnego rodka do czyszczenia plyt DVD-RAM/PD (LFK200DCA1, jeli jest dostpny). Do czyszczenia plyt DVD-RAM/±RW/±R nie naley uywa rodków czyszczcych ani ciereczek uywanych do czyszczenia plyt CD. Plyty DVD-Video, Audio-CD Zanieczyszczenia mona usuwa z plyty za pomoc mikkiej ciereczki. Ostrzeenia dotyczce sposobu postpowania z plytami Nie naley pisa na zadrukowanej stronie dlugopisem ani olówkiem. Nie naley uywa rodków do czyszczenia plyt winylowych ani substancji antystatycznych. Nie uywa równie lotnych substancji chemicznych, takich jak benzen czy rozcieczalnik. Nie naley umieszcza na plycie etykiet ani nalepek. (Nie naley uywa plyt naprawianych przy uyciu tamy klejàcej lub noszcych lady po zdartych nalepkach. ) Nie naley uywa oslon i elementów zabezpieczajcych przed porysowaniem. Nie naley uywa plyt opisanych przy uyciu drukarek do etykiet dostpnych w handlu. Nie naley wklada pokrzywionych ani pknitych plyt. Przechowywanie plyt Naley zachowa ostrono, aby nie uszkodzi plyty, poniewa dane zapisywane na tego typu plytach s wysoce podatne na uszkodzenia. Nie naley wystawia plyt na bezporednie dzialanie promieniowania slonecznego. Przechowywa plyty w suchym, dobrze przewietrzanym miejscu. Plyty naley przechowywa w pozycji pionowej. 4_ pierwsze kroki Plyty naley przechowywa w czystych pudelkach. W przypadku gwaltownej zmiany temperatury otoczenia nagrywarki HDD/DVD z niskiej na wysz moe wystpi zjawisko kondensacji pary wodnej na czciach i soczewkach, powodujce nieprawidlowe odtwarzanie. W takim wypadku nie podlczaj wtyczki do gniazdka elektrycznego i odczekaj dwie godziny. Nastpnie ponownie wló plyty ponów prób odtwarzania. Dane techniczne plyty Urzdzenie to umoliwia nagrywanie i odtwarzanie wysokiej jakoci wideo cyfrowego na plytach DVD-RAM/±RW/±R lub dysku twardym. Mona take edytowa obrazy cyfrowe nagrane na plytach DVD-RAM/±RW lub dysku twardym. PIERWSZE KROKI Typ plyty DVD-Video Na plycie DVD (ang. digital versatile disc) moe by zapisanych maksymalnie 135 minut filmu, 8 jzyków audio i 32 wersje jzykowe napisów. Istnieje moliwo kompresji obrazu metod MPEG-2 oraz uzyskanie dwiku przestrzennego (Dolby digital), dziki czemu we wlasnym domu mona czerpa rado z ywych i czystych obrazów oraz dwiku o jakoci kinowej. W przypadku dwuwarstwowych plyt DVD Video podczas przelczania z jednej warstwy na drug mog wystpi chwilowe zaklócenia obrazu i dwiku. Nie jest to objawem usterki urzdzenia. Po sfinalizowaniu plyty DVD-RW/±R nagranej w nagrywarce plyta ta staje si plyt DVD-Video. Audio CD Plyta audio, na której zapis odbywa si w formacie PCM z czstotliwoci próbkowania 44,1 khz. Urzdzenie odtwarza plyty CD-R i CD-RW w formacie audio CD-DA. Ze wzgldu na warunki nagrywania urzdzenie moe nie odtwarza niektórych plyt CD-R lub CD-RW. CD-R/-RW Naley uywa plyt CD-R/-RW o pojemnoci 700MB (80 minut). Naley unika stosowania plyt 800 MB (90 minut) lub ego) Obslugiwane Nieobslugiwane Nieobslugiwane Po nagraniu na plycie DVD programu z moliwoci jednokrotnego kopiowania odpowiedniego tytulu nie mona ju skopiowa na dysk twardy.,,program z moliwoci jednokrotnego kopiowania" zostal nagrany na twardym dysku, jego tytul mona skopiowa na plyt DVD-RW (tryb VR) z CPRM lub plyt DVD-RAM. Dane techniczne dotyczce kopiowania danych Zawarto MP3 JPEG(photo) DivX CD-DA HDD DVD lub USB Obslugiwane Obslugiwane Obslugiwane Nieobslugiwane DVD HDD lub USB Obslugiwane Obslugiwane Obslugiwane Obslugiwane USB HDD lub DVD Obslugiwane Obslugiwane Obslugiwane Nieobslugiwane Plyt(CD-DA/CD-R/CD-RW/DVD-RAM, DVD±R(Finalizacja)/ DVD+RW/DVD-RW(Finalizacja)) HDD lub USB HDD DVD-R, DVD-RW(V) lub USB USB HDD lub DVD-R, DVD-RW(V) Tryb PTP USB nie jest dostpny podczas kopiowania do urzdzenia USB. W przypadku finalizowania plyty za porednictwem menedera plyt moe by ona kompatybilna z komputerem PC jako plyta w systemie plików UDF. 6_ pierwsze kroki ZABEZPIECZENIE PRZED KOPIOWANIEM Czsto zdarza si, e materialy zapisane na plycie DVD s zakodowane w celu zabezpieczenia ich przed skopiowaniem. W tym produkcie zastosowano technologi ochrony praw autorskich objt zgloszeniami patentowymi w USA oraz podlegajc innym prawom wlasnoci intelektualnej firmy Macrovision Corporation, jak równie innych wlacicieli. Wykorzystanie tej technologii ochrony praw autorskich musi odbywa si za zgod firmy Macrovision Corporation, ponadto technologia ta udostpniana jest do zastosowa domowych i innych zastosowa z niewielk liczb widzów, chyba e Macrovision Corporation udzieli zgody na inne zastosowanie. Niedozwolone jest odtwarzanie (ang. reverse engineering) i dezasemblacja. PIERWSZE KROKI Ochrona Nagrywarka HDD/DVD umoliwia zabezpieczani zawartoci plyt w sposób opisany poniej. Zabezpieczenie programu : Patrz strona 87 "Blokowanie (zabezpieczenie) tytulu" Zabezpieczenie plyty : Patrz strona 102 "Ochrona plyty" Plyty DVD-RAM/±RW/±R niekompatybilne z formatem DVD-VIDEO nie mog by odtwarzane przy uyciu tego urzdzenia.

4 W celu uzyskania informacji na temat kompatybilnoci nagra DVD naley zwróci si do producenta plyty DVD-RAM/±RW/±R. Uycie niskiej jakoci plyt DVD- RAM/±RW/±R moe by przyczyn niespodziewanych problemów, takich jak niepowodzenie nagrywania, utrata nagranych lub edytowanych materialów lub uszkodzenie nagrywarki HDD/DVD. Formát plyty Korzystanie z plyt MP3 Moliwe jest odtwarzanie plyt CD-R/-RW, DVD-RAM/±RW/±R, USB, dysku twardego zawierajcego pliki MP3 zapisane w formacie UDF, ISO9660 lub JOLIET. Moliwe jest odtwarzanie wylcznie plików MP3 z rozszerzeniem ".mp3" lub ".MP3". W przypadku plików MP3 ze zmienn szybkoci transmisji (VBR, ang. Variable Bit Rate), od 32 kb/s do 320 kb/s, dwik moe "rwany". Moliwe jest odtwarzanie plików z szybkoci transmisji od 56 kb/s do 320 kb/s. Kady folder moe zawiera maksymalnie 500 pozycji wlcznie z plikami i podfolderami. Korzystanie z plyt JPEG Moliwe jest odtwarzanie plyt CD-R/-RW, DVD-RAM/±RW/±R, HDD, USB nagranych w formacie UDF, ISO9660 lub JOLIET. Moliwe jest wywietlanie wylcznie plików JPEG z rozszerzeniem ".jpg" lub ".JPG". Kady folder moe zawiera maksymalnie 500 pozycji wlcznie z plikami i podfolderami. Formaty MOTION JPEG i progressive JPEG nie s obslugiwane. Korzystanie z plyt DivX Plyta: CD-R/-RW, DVD-RAM/±RW/±R, HDD, USB Istnieje moliwo odtwarzania plików wideo z nastpujcymi rozszerzeniami.:.avi,.divx,.avi,.divx Format kodeka DivX Video: DivX 3.11 DivX 4.x DivX 5.x (bez QPEL i GMC) Format kodeka DivX Audio: MP3, MPEG1 Audio Layer2, LPCM, AC3, DTS Obslugiwane formaty plików z napisami:.smi,. srt,.sub,.psb,.txt,.ass Kady folder moe zawiera maksymalnie 500 pozycji wlcznie z plikami i podfolderami. Nie mona odtwarza zawartoci plyty, której rozdzielczo przekracza 720 x 576 pikseli. Polski _7 pierwsze kroki Nie naley uywa nastpujcych plyt! Plyty LD, CD-G, CD-I, CD-ROM i DVD-ROM nie powinny by uywane z tym urzdzeniem. [Uwaga] Plyty, jakie mona odtwarza: CD/CD-R/-RW/MP3/JPEG/DVD-Video/DVD-RAM/±RW/±R. Plyta DVD- RW/±R nagrana w trybie wideo na innym urzdzeniu moe by odtwarzana jedynie po sfinalizowaniu. Odtwarzanie za pomoc tego urzdzenia niektórych komercyjnych plyt i plyt DVD nabytych w innym regionie moe nie by moliwe. W takim przypadku wyietlony zostanie komunikat "No disc." lub "Please check the regional code of the disc." Jeeli plyta DVD-RAM/±RW/±R stanowi kopi nielegaln lub nie jest zapisana w formacie DVD-Video, jej odtwarzanie równie moe nie by moliwe. Zgodno plyt Plyty niektórych marek mog nie by zgodne z tym urzdzeniem. Urzdzenia USB kompatybilne z portem hosta Port hosta USB dziala jak pojedynczy komputer desktop lub laptop. Ten produkt jest kompatybilny z urzdzeniami pamici masowej (wyjmowalnymi urzdzeniami pamici masowej) oraz urzdzeniami PTP (np. aparatami cyfrowymi) Port hosta USB zapewnia polczenia w standardzie USB2.0, a take obsluguje polczenia z urzdzeniami dzialajcymi we wczeniejszym standardzie USB1.1 (USB1.0). Urzdzenia obslugiwane przez port hosta Urzdzenia pamici masowej - Aparaty cyfrowe - Odtwarzacze MP3 - Karty pamici Memory Stick - Czytniki kart (Jedno- lub wielogniazdowe czytniki kart) - Zewntrzny dysk twardy : obsluguje tylko dyski twarde z systemem plików FAT32. - Inne wyjmowalne urzdzenia pamici masowej. Urzdzenia PTP (ang. Picture Transfer Protocol) - Aparaty cyfrowe (dzialajce w trybie PTP i obslugujce tryby polcze USB) Ten model obsluguje wylcznie system plików FAT16/32. Produkt ten obsluguje maksymalnie 4 partycje Uwaga (przestroga) W przypadku uywania zlej jakoci przewodu USB urzdzenie USB moe nie zosta rozpoznane. W niektórych przypadkach kompatybilno z odtwarzaczami MP3 jest ograniczona. - Produkt ten umoliwia odtwarzanie wylcznie materialów w formacie mp3. - Produkt ten nie obsluguje materialów kodowanych DRM (ang. Digital Right Management) Polczenia z koncentratorami USB i koncentratorami zewntrznymi nie s obslugiwane Dostpna jest bardzo szeroka gama urzdze USB. Niektóre urzdzenia USB wymienione powyej mog nie by kompatybilne z tym produktem. Oznacza to, e funkcja hosta USB tego produktu nie gwarantuje kompatybilnoci ze wszystkimi urzdzeniami USB. 8_ pierwsze kroki TPL (ang. Target Peripheral List) W produkcie tym nie zastosowano systemu Windows XP ale wbudowany systemie hosta USB. W zwizku z tym gama obslugiwanych urzdze USB jest ograniczona. Funkcjonalno hosta USB oraz kompatybilno tego produktu zostala potwierdzona dla nastpujcych urzdze. (Spodziewamy si, e ten produkt bdzie dzialal take z wieloma innymi urzdzeniami USB, które nie zostaly tu wymienione) Urzdzenia DSC (aparat cyfrowy, ang. Digital Still Camera) Dostawca Samsung Sony Canon Panasonic Nikon Olympus Fuji MP3 Dostawca Samsung i-river Inne Produkty Czytnik kart PMP Zewntrzny dysk twardy Dostawca Unicon Cowon DATAgram Marka UC-601R A2 DHC-350 Marka YP-T8, YP-U2, YP-T9, YP-P2 H10, N11, T30, Mplayer Marka PIERWSZE KROKI VP-MS11, S800, Pro815, V20, V10, D60, UCA5 DSC-W50, DSC-R1, DSC-P150, DSC-P200 IXUS 60, IXUS 600, PowerShot A700, IXUS 700, A620, S80 DMC-FX01, DMC LX1S, DMC-FZ5 Coolpix 7900, Coolpix-p3, Coolpix S2 C-70 zoom, SP-700, FE5500, C-470Z Finepix-F700 M Sporód odtwarzaczy MP3 znajdujcych si na powyszej licie, te, które nie korzystaj z klasy Mass Storage Class nie s obslugiwane. Polski _9 pierwsze kroki PIERWSZE KROKI 2 PODLCZANIE I KONFIGURACJA Ostrzeenie rodki Ostronoci Wlaciwoci Ogólne Przed przeczytaniem Instrukcji obslugi Korzystanie z nag rywa rki HDD/DVD Rozpakowanie Opis Opis pilota Podlczanie nagrywarki HDD/DVD RECORDER Polczenia dodatkowe Antena + nagrywarka HDD/DVD + zewntrzny dekoder + telewizor Inne sposoby podlczania wyjciowego przewodu wideo Inne sposoby podlczania wyjciowego przewodu audio Podlczanie do telewizora przez interfejs HDMI/DVI Polczenia z gniazdem AV IN 3, DV Podlczanie urzdze USB KONFIGURACJA SYSTEMU 35 FUNKCJE DTV Nawigacja w menu ekranowym Podlczanie i automatyczna konfiguracja Clock Set Ustawienia kanalu Ustawianie Opcji Menu System Konfigurowanie Opcji Jzyka Wybór Opcji Audio Konfigurowanie Opcji Wideo Konfiguracja funkcji Parental Lock Konfigurowanie opcji nagrywania Funkcje podstawowe Guide 10_ pierwsze kroki ODTWARZANIE Kod regionu (tylko DVD-Video) Logotypy plyt, które mog by odtwarzane Typy plyt, które mona odtwarza Odtwarzanie plyty Korzystanie z menu plyty i tytulu Korzystanie z przycisków sterowania odtwarzaniem Korzystanie z Przycisku Info Wybór jzyka Napisów Wybór cieek dwikowych Kanalów Audio Wybór Kta/Kamery Odtwarzanie Powikszanie Korzystanie ze Znaczników Korzystanie z Zakladek Odtwarzanie plyt AUDIO/MP3 Jednoczesne Odtwarzanie Muzyki i Zdj Wywietlanie Obrazów Odtwarzanie formatu DivX Plyty z Moliwoci nagrywania Formaty nagra Tryb nagrywania Obrazy zabezpieczone przed nagrywaniem Nagrywanie natychmiastowe Kopiowanie z Kamery Nagrywanie Jednoprzyciskowe (OTR) Odtwarzanie z Doganianiem Funkcja przesunicia w czasie dla sygnalów na ywo Nagrywanie zaprogramowane Przechodzenie do listy nagra PIERWSZE KROKI NAGRYWANIE EDYCJA 86 INFORMACJE DODATKOWE Edycja Podstawowa (lista tytulów) Korzystanie z Funkcji Sortuj (lista tytulów) Nawigacja Menu Wybór treci Edycja zaawansowana (playlista) Kopiowanie z Twardego Dysku na DVD lub Odwrotnie 98 Kopiowanie plików MP3, JPEG lub DivX 100 Zmiana nazwy pliku Muzycznego/Zdjcia/ Pliku DivX 101 Meneder plyt 106 Rozwizywanie problemów DODATEK 108 Dane techniczne Polski _11 pierwsze kroki WLACIWOCI OGÓLNE Urzdzenie to umoliwia nagrywanie i odtwarzanie wysokiej jakoci wideo cyfrowego na plytach DVD-RAM/±RW/±R lub dysku twardym.

5 Mona take edytowa obrazy cyfrowe nagrane na plytach DVD-RAM/±RW lub dysku twardym. Nagrywanie na dysku twardym DVD-SH893 Na wewntrznym dysku twardym o pojemnoci 160 GB mona zapisa do okolo 264 godzin nagra wideo (w trybie EP 8 Hr). DVD-SH895 Na wewntrznym dysku twardym o pojemnoci 250 GB mona zapisa do okolo 421 godzin nagra wideo (w trybie EP 8 Hr). DVD-SH897 Na wewntrznym dysku twardym o pojemnoci 320 GB mona zapisa do okolo 534 godzin nagra wideo (w trybie EP 8 Hr). Dziki temu, e ta sama nagrywarka umoliwia zapis na plytach DVD przeznaczonych do nagrywania oraz na dysku twardym o duej pojemnoci, istnieje moliwo przechowywania nagra na dysku twardym - co zapewnia szybki dostp w dowolnej chwili, lub zapisu nagra na plycie DVD - co umoliwia ich archiwizacj i odtwarzanie w innych odtwarzaczach DVD. (Patrz strony 71~74) Kopiowanie pomidzy dyskiem twardym a plyt DVD Nagrania mona kopiowa z dysku twardego na plyt DVD przeznaczon do nagrywania i odwrotnie. Kopiowa mona tylko w tym samym trybie nagrywania, w którym zapisany byl tytul ródlowy. (Patrz strona 97) Jednoczesne nagrywanie i odtwarzanie Nagrywanie i odtwarzanie na plytach DVD i wbudowanym dysku twardym jest calkowicie niezalene. Na przyklad podczas nagrywania na twardy dysk mona odtwarza inny tytul z dysku twardego lub odtwarza plyt DVD z wczeniej nagranym programem. Podczas nagrywania na plyt DVD mona odtwarza program uprzednio nagrany na dysku twardym. (Patrz strony 78~79.) Automatyczna regulacja jakoci dla zaprogramowanego nagrywania W trybie FR automatycznie ustawiana jest jako obrazu, co umoliwia zapis calego zaprogramowanego nagrania na wolnym obszarze plyty. (Patrz strona 81) Kopiowanie danych z kamery cyfrowej korzystajc z gniazda wejciowego DV Istnieje moliwo nagrywania materialów wideo z urzdzenia DV na dysk twardy i plyt DVD-RAM/±RW/±R za porednictwem gniazda wejciowego DV (IEEE 1394, 4 wyprowadzenia / 4 wyprowadzenia). (Patrz strona 77) Wybieranie kolejnoliniowe wysokiej jakoci Wybieranie kolejnoliniowe umoliwia uzyskanie obrazu o wysokiej rozdzielczoci, bez migotania. 10-bitowy przetwornik cyfrowo-analogowy dzialajcy z czstotliwoci 54 MHz oraz zespól obwodów separujcych 2D-Y/C zapewniaj najwysz jako nagrywania odtwarzania obrazu. (Patrz strona 46) Certyfikat DivX DivX to cyfrowy format wideo utworzony przez firm DivX, Inc. To urzdzenie posiada certyfikat DivX Certified lub DivX Ultra Certified potwierdzajcy odtwarzanie wideo w formacie DivX. HDMI (High Definition Multimedia Interface) Interfejs HDMI ogranicza wystpowanie zaklóce na obrazie, zapewniajc w pelni cyfrow transmisj sygnalu wideo/audio midzy odtwarzaczem a telewizorem. Ta nagrywarka HDD/DVD obsluguje tryby 576p, 720p i 1080i, 1080p. 12_ pierwsze kroki Anynet+ (HDMI-CEC) Anynet+ to funkcja umoliwiajca obslug nagrywarki przy uyciu pilota zdalnego sterowania telewizora marki Samsung po podlczeniu NAGRYWARKI HDD/DVD do telewizora marki SAMSUNG za porednictwem przewodu HDMI. (Jest to moliwe tylko w przypadku telewizorów marki SAMSUNG, które obsluguj funkcj Anynet+.) (Patrz strona 41) Tryb Nagranie EZ Funkcja ta umoliwia automatyczn inicjalizacj i finalizacj plyty. (Patrz strona 50) n Funkcje EPG EPG jest Przewodnikiem po zaawansowanym programie elektronicznym. Funkcj mona w pelni sterowa za pomoc pilota. Posiada ona opcje skanowania automatycznego i rcznego oraz opcj organizacji kanalów (programowalna). Interfejs USB do transferu danych Interfejs USB umoliwia przesylanie plików JPEG, MP3 i DivX z odtwarzaczy MP3, pamici USB lub aparatów cyfrowych do nagrywarki HDD/DVD. Ponadto interfejs USB umoliwia kopiowanie plików JPEG, MP3 i DivX z nagrywarki HDD/DVD do odtwarzaczy MP3, pamici USB lub aparatów cyfrowych. PIERWSZE KROKI Polski _13 pierwsze kroki PRZED PRZECZYTANIEM INSTRUKCJI OBSLUGI Przed przeczytaniem instrukcji obslugi naley zapozna si z nastpujc terminologi. Ikony uywane w instrukcji Ikona Termin HDD DVD RAM -RW -R +RW +R CD-DA Definicja Stosowana jest tutaj funkcja dostpna na dyskach twardych. Stosowana jest tutaj funkcja dostpna na plytach DVD lub DVD±R/-RW(V), które zostaly sfinalizowane. Stosowana jest tutaj funkcja dostpna na plytach DVD-RAM. Stosowana jest tutaj funkcja dostpna na plytach DVD-RW. Stosowana jest tutaj funkcja dostpna na plytach DVD-R. Stosowana jest tutaj funkcja dostpna na plytach DVD+RW. Stosowana jest tutaj funkcja dostpna na plytach DVD+R. Stosowana jest tutaj funkcja dostpna na plytach CD (CD-R lub CD-RW) z danymi. Stosowana jest tutaj funkcja dostpna na plytach CD- R/-RW/, DVD±R/±RW/-RAM lub dyskach twardych. Stosowana jest tutaj funkcja dostpna na plytach CD-R/-RW/, DVD±R/±RW/-RAM lub dyskach twardych. Stosowana jest tutaj funkcja dostpna na plytach CD- R/-RW/, DVD±R/±RW/-RAM lub dyskach twardych. Wskazuje sytuacje, w której funkcja nie dziala lub moliwe jest anulowanie ustawie. Oznacza wskazówki lub instrukcje pomagajce korzysta z danej funkcji. S Z X C V K L G A D J M N F JPEG MP3 DivX Przestroga UWAGA Sterowanie Funkcja, któr mona sterowa za pomoc tylko jednego przycisku. jednoprzyciskowe USB Stosowana jest tutaj funkcja dostpna w urzdzeniach USB. Korzystanie z niniejszej instrukcji obslugi 1) Przed rozpoczciem uytkowania urzdzenia naley zapozna si z Zasadami bezpieczestwa. (Patrz strony 2~9) 2) W razie problemów naley posluy si instrukcjami dotyczcymi rozwizywania problemów. (Patrz strony 106~107) Copyright 2009 Samsung Electronics Co. Wszelkie prawa zastrzeone. Zabronione jest powielanie lub kopiowanie niniejszej instrukcji obslugi lub jej czci bez uzyskania wczeniejszej pisemnej zgody firmy Samsung Electronics Co. 14_ pierwsze kroki KORZYSTANIE Z NAG RYWA RKI HDD/DVD Krok 1 : Wybór typu plyty lub dysku twardego Przed rozpoczciem nagrywania sprawd typ plyty. Aby wielokrotnie nagrywa na tej samej plycie lub edytowa nagrane na plycie materialy, naley wybra plyt wielokrotnego zapisu DVD±RW lub DVD-RAM. Jeeli zapisane materialy nie wymagaj wprowadzania zmian, naley wybra plyt DVD±R bez moliwoci ponownego zapisu. Istnieje moliwo zapisu plików bezporednio na wbudowanym dysku twardym oraz edycja zapisanych plików. PIERWSZE KROKI Krok 2 : Formatowanie plyty przed rozpoczciem nagrywania W przeciwiestwie do magnetowidu nagrywarka po wloeniu nowej, nieuywanej plyty automatycznie rozpoczyna jej formatowanie. Jest to konieczne w celu przygotowania plyty do nagrywania. Korzystanie z dysku twardego Formatowanie nie jest konieczne. Korzystanie z plyty DVD-RAM Plyta tego typu moe zosta sformatowana do zapisu w trybie DVD-Video Recording (tryb VR). Istnieje moliwo edycji nagranych obrazów, tworzenia list odtwarzania oraz edycji obrazów w okrelonej kolejnoci. Korzystanie z plyty DVD-RW Plyta tego typu moe zosta sformatowana do zapisu w trybie DVD-Video (tryb V) lub DVD-Video Recording (tryb VR).

6 W przypadku plyt uywanych po raz pierwszy pojawia si zapytanie o zainicjowanie plyty. Jeli wybrany zostanie typ,,dvd-vr" lub,,dvd-v", rozpocznie si inicjalizacja. Plyty nagrane w trybie wideo mona odtwarza na rónych nagrywarkach DVD. Tryb VR daje natomiast wicej moliwoci edycji. Korzystanie z plyty DVD-R Formatowanie plyt DVD nie jest konieczne i obslugiwane jest tylko nagrywanie w trybie wideo. Plyty tego typu mona odtwarza na rónych urzdzeniach DVD dopiero po sfinalizowaniu. Korzystanie z plyty DVD+RW W przypadku plyt DVD+RW uywanych po raz pierwszy pojawia si zapytanie o sformatowanie plyty. Jeli wybrany zostanie typ,,dvd+rw", rozpocznie si formatowanie. Korzystanie z plyty DVD+R Ten typ plyty zostanie automatycznie sformatowany. Krok 3 : Nagrywanie Wyrónia si dwie róne metody nagrywania: nagrywanie bezporednie i zaprogramowane nagrywanie. Zaprogramowane nagrywanie jest klasyfikowane. Tryb nagrywania: XP (tryb wysokiej jakoci), SP (tryb normalnej jakoci), LP (tryb dlugiego nagrywania) oraz EP (tryb wydluonego nagrywania). Gdy wybrany jest tryb nagrywania FR, nagrywany jest obraz o najwyszej moliwej jakoci, z uwzgldnieniem iloci wolnego miejsca pozostalego na plycie. Krok 4 : Odtwarzanie Moliwe jest wybranie tytulu do odtwarzania z wywietlonego menu i natychmiastowe odtworzenie go. Plyta DVD podzielona jest na czci nazywane tytulami i podczci nazywane rozdzialami. Polski _15 pierwsze kroki Krok 5 : Edycja nagranej plyty Edycja na plycie jest latwiejsza ni na tradycyjnej kasecie wideo. Nagrywarka obsluguje wiele rónych funkcji edycji, które s dostpne tylko na plytach DVD idysku twardym. Za pomoc prostego w uyciu menu edycji mona na nagranym tytule wykonywa róne operacje, takie jak usuwanie, kopiowanie, zmiana nazwy, blokowanie, itp. Tworzenie listy odtwarzania (DVD-RAM/-RW w trybie VR, dysk twardy) Ta nagrywarka umoliwia utworzenie listy odtwarzania na tej samej plycie, na której znajduj si nagrania, i edytowanie j bez zmiany oryginalnego nagrania. Krok 6 : Finalizowanie i odtwarzanie na innych urzdzeniach DVD W celu odtworzenia plyty DVD na innych urzdzeniach DVD konieczne moe by sfinalizowanie plyty. Najpierw naley zakoczy wszystkie operacje edycji i nagrywania, a nastpnie sfinalizowa plyt W przypadku plyt DVD-RW w trybie VR Mimo e finalizowanie zasadniczo nie jest konieczne, gdy plyty odtwarzane bd na urzdzeniu obslugujcym tryb VR, do odtwarzania w tego typu urzdzeniu powinno si uywa plyt sfinalizowanych. W przypadku plyt DVD-RW w trybie wideo Aby moliwe bylo odtwarzanie na jakimkolwiek urzdzeniu innym ni ta nagrywarka, plyta powinnazosta sfinalizowana. Kiedy plyta zostaniesfinalizowana, nie bdzie moliwe edytowanie ani nagrywanie na niej dodatkowych materialów. Aby moliwe bylo ponowne nagranie plyty, nie powinnaby ona sfinalizowana. W przypadku plyt DVD±R Plyta powinna zosta sfinalizowana, by mona j byloodtwarza na urzdzeniu innym ni ta nagrywarka. Po sfinalizowaniu plyty nie bdzie moliwe edytowanie ani nagrywanie na niej dodatkowych materialów. M Plyt mona sfinalizowa automatycznie przy uyciu funkcji Nagranie EZ. (Patrz strona 50) 16_ pierwsze kroki ROZPAKOWANIE Akcesoria Sprawd, czy opakowanie zawiera wszystkie akcesoria wymienione poniej: PIERWSZE KROKI Przewód wideo/audio Przewód antenowy RF do telewizora Pilot zdalnego sterowania Baterie do pilota (rozmiar AAA) Instrukcja obslugi Skrócona instrukcja Przygotowanie pilota Wkladanie baterii do pilota Otwórz pokryw baterii na spodzie pilota. Wló dwie baterie AAA. Zachowaj prawidlow biegunowo (+ i ). Z powrotem zaló pokryw baterii. Gdy pilot nie dziala prawidlowo: Sprawd ustawienie biegunów +/ baterii (ogniw suchych). Sprawd, czy baterie nie s zuyte. Sprawd, czy nie ma przeszkód na drodze sygnalu do czujnika zdalnego sterowania. Sprawd, czy w pobliu nie ma lamp jarzeniowych. Baterie naley poddawa utylizacji zgodnie z lokalnymi przepisami dotyczcymi ochrony rodowiska. Nie naley wyrzuca ich z odpadami komunalnymi. Aby sprawdzi, czy pilot obsluguje dany telewizor, wykonaj nastpujce czynnoci. 1. Wlcz telewizor. 2. Skieruj pilota w stron telewizora. 3. Nacinij przycisk TV STANDBY/ON i wprowad dwucyfrowy kod wlaciwy dla marki telewizora, naciskajc odpowiednie przyciski na pilocie. Polski _17 pierwsze kroki Kody kompatybilnych telewizorów MARKA SAMSUNG AIWA ANAM BANG & OLUFSEN BLAUPUNKT BRANDT BRIONVEGA CGE CONTINENTAL EDISON DAEWOO EMERSON FERGUSON FINLUX FORMENTI FUJITSU GRADIENTE GRUNDIG HITACHI IMPERIAL JVC LG LOEWE LOEWE OPTA MAGNAVOX METZ MITSUBISHI MIVAR NEC NEWSAN PRZYCISK 01, 02, 03, 04, 05, 06, 07, 08, , 11, 12, 13, 14, 15, 16, 17, , 20, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, , 49, , 52, 71 60, 72, 73, , 79 06, 19, 20, 21, 22, 78 06, 69 06, , 48, 62, 65 52, MARKA NOBLEX NOKIA NORDMENDE PANASONIC PHILIPS PHONOLA PIONEER RADIOLA RADIOMARELLI RCA REX SABA SALORA SANYO SCHNEIDER SELECO SHARP SIEMENS SINGER SINUDYNE SONY TELEAVA TELEFUNKEN THOMSON THOMSON ASIA TOSHIBA WEGA YOKO ZENITH PRZYCISK , 73, 75 53, 54, 74, 75 06, 55, 56, 57 06, 56, 57 58, 59, 73, 74 06, , , 72, 73, 74, , 42, 43, 44, , 37, 38, 39, , , 73, 75, 76 72, 73, 75 80, 81 47, 48, 49, 50, 51, Rezultat : Jeli telewizor moe by sterowany z pilota, to wylczy si. Od tej pory bdzie ju zaprogramowany na dzialanie z pilotem. M Jeeli dla danej marki telewizora podano kilka kodów, naley spróbowa kadego, a do skutku. Po wymianie baterii w pilocie naley ponownie ustawi kod marki. Teraz moliwe bdzie sterowanie telewizorem - naley nacisn przycisk TV, a potem jeden z nastpujcych przycisków: Przycisk TV STANDBY/ON SOURCE TV VOL (+ -) PROG (,.) TV MUTE liczb Funkcja Sluy do wlczania i wylczania telewizora. Sluy do wybierania ródla zewntrznego. Sluy do regulowania glonoci telewizora. Powoduje wyciszanie i wlczanie dwiku. Powoduje wyciszanie i wlczanie dwiku. Slu do bezporedniego wprowadzania numeru. M Niektóre funkcje mog nie dziala na rónych telewizorach. W przypadku problemów naley obslugiwa telewizor bezporednio. 18_ pierwsze kroki OPIS Panel przedni (DVD-SH893/895/897) PIERWSZE KROKI WYWIETLACZ Przycisk Otwórz/Zamknij Przyciski Wyszukaj Odtwórz/Wstrzymaj Przycisk STOP Przycisk REC Przycisk HDD/DVD TACA NA PLYT USB HOST Wywietla informacje o odtwarzaniu: czas. itp. Otwiera i zamyka tac na plyt. Przechodzi do nastpnego tytulu/rozdzialu/utworu lub przechodzi do poprzedniego tytulu/ rozdzialu/utworu. (Tryb odtwarzania) Wybierz zaprogramowane kanaly telewizyjne. (Tryb zatrzymania) Odtwarzanie plyty lub wstrzymanie odtwarzania. Zatrzymuje odtwarzanie.

7 Rozpoczyna nagrywanie. Wybór trybu HDD/DVD. Po otwarciu mona na niej poloy plyt Umoliwia podlczanie aparatów cyfrowych, kart pamici Memory Stick, czytników kart, zewntrznych dysków twardych lub innych wyjmowalnych urzdze pamici masowej. Podlczanie zewntrznych urzdze cyfrowych z gniazdem DV. (takich jak kamera wideo). Podlczanie urzdze zewntrznych. Sluy do wlczania i wylczania nagrywarki DV-INPUT Wejcie 3 AV Przycisk STANDBY/ON Polski _19 pierwsze kroki Panel tylny Wentylator Wentylator obraca si zawsze, gdy urzdzenie jest wlczone. Wybierajc miejsce dla urzdzenia, naley zapewni co najmniej 10 cm wolnego miejsca po kadej stronie wentylatora. Wejcie sygnalu z anteny VIDEO OUT Gniazdo SCART AV2(EXT) INPUT Wyjcie HDMI OUT DIGITAL AUDIO OUT(OPTICAL) Gniazdo SCART AV1(TV) OUTPUT AUDIO OUT Wyjcie COMPONENT VIDEO OUT Do gniazda w telewizorze Podlczenie kabla RF z anteny. Polczenie z wejciem urzdzenia zewntrznego za pomoc przewodu wideo. Polczenie z urzdzeniem wyposaonym w wyjciowe gniazdo SCART. Polczenie z urzdzeniem wyposaonym w wejciowe gniazdo HDMI. Podlczenie do wzmacniacza z optycznym cyfrowym gniazdem audio. Polczenie z urzdzeniem wyposaonym w wejciowe gniazdo SCART. Polczenie z wejciem audio urzdzenia zewntrznego za pomoc przewodów audio. Polczenie z urzdzeniem wyposaonym w wejcie skladowych sygnalów wideo. Lczy kabel RF z gniazdem wejciowym anteny telewizyjnej. 20_ pierwsze kroki Wywietlacz na panelu przednim PIERWSZE KROKI Wskanik wloenia plyty Wskanik DVD VIEW Wskanik HDD VIEW Wskanik USB VIEW Wskanik TIMER Wskanik HDMI Wskanik REC Wskanik STANU Zapala si ikona stanu. wieci, gdy wybrany jest tryb DVD. wieci, gdy wybrany jest tryb HDD. wieci, gdy wybrany jest tryb USB. wieci podczas pracy w trybie zaprogramowanego nagrywania. Zapala si, wskazujc podlczenie przewodu HDMI i stan rozdzielczoci HDMI. wieci podczas nagrywania. Wskanik czasu odtwarzania/zegara/biecego stanu. Polski _21 pierwsze kroki OPIS PILOTA Pilot NAGRYWARKI HDD/DVD dziala z telewizorami firmy Samsung oraz kompatybilnymi telewizorami innych marek. Wkladanie baterii do pilota 1. Podnie pokryw z tylu pilota w sposób pokazany na rysunku. 2. Wló dwie baterie AAA. Upewnij si, e koce baterii oznaczone symbolami,,+" i,," s uloone zgodnie ze schematem wewntrz komory. 3. Zaló pokryw. Zakladajc normalne wykorzystanie telewizora, baterie starczaj na okolo rok. Przycisk STAND BY/ON Przycisk SOURCE Wybierz sygnal wejciowy w trybie wejcia zewntrznego (PROG, AV1, AV2, AV3 lub wejcie DV). Przycisk OPEN/CLOSE Sluy do otwierania i zamykania tacy na plyt. Przycisk TV STANDBY/ON SELECT (TV, USB, DVD, HDD) Przycisk DTV/ANALOG Wybierz nadawanie cyfrowe/analogowe. Pryciski NUMERYCZNE Przycisk TV/DVD Przycisk REPEAT Umoliwia powtarzanie odtwarzania tytulu, rozdzialu, utworu lub plyty. Przycisk COPY Przyciski zwizane z odtwarzaniem Przewijanie do przodu/przewijanie do tylu, wyszukiwanie, pomijanie, zatrzymywanie, odtwarzanie/stopklatka. Przycisk TV MUTE W trybie TV powoduje wyciszenie dwiku. Przycisk TV VOL Regulacja glonoci telewizora. Przycisk PROG Sluy do wybierania kanalu telewizyjnego. Przycisk MENU Sluy do wywietlania menu konfiguracji nagrywarki HDD/DVD. Przycisk AUDIO Umoliwia zmian jzyka audio plyty DVD. W przypadku pracy w trybie DTV nacinicie tego przycisku powoduje wybór dwiku. Przycisk (INFO) Umoliwia wywietlania na ekranie okna informacji o programie podczas korzystania z DTV. Umoliwiaj dostp do powszechnych funkcji nagrywarki HDD/DVD. (Patrz strony 58~60.) Przycisk RETURN Przyciski OK/DIRECTION ( Przyciski) Przycisk EXIT Przycisk MARKER Umoliwia dodanie zakladki podczas odtwarzania plyty. Przycisk A, B, C, D Umoliwiaj dostp do rónych funkcji NAGRYWARKI HDD/DVD. Przycisk TITLE LIST/DISCMENU Sluy do wywietlania listy nagra/menu plyty. Przycisk PLAY LIST/TITLE MENU Umoliwia powrót do menu tytulów lub wywietlenie listy nagranych plików. Przycisk SUBTITLE Umoliwia zmian jzyka napisów odtwarzanych z plyty DVD. W przypadku pracy w trybie DTV nacinicie tego przycisku powoduje wybór jzyka napisów. Przycisk TEXT W przypadku pracy w trybie DTV nacinicie tego przycisku powoduje wybór menu ekranowe telegazety. Przycisk TIMER nacinicie spowoduje bezporednie wejcie do menu zaprogramowanego nagrywania. Przycisk FAV LIST W przypadku pracy w trybie DTV nacinicie tego przycisku umoliwia przechodzenie pomidzy pozycjami listy ulubionych. Przycisk TV/RADIO W trybie DTV nacinij ten przycisk, aby wlczy tryb TV lub Radio. Przycisk REC PAUSE/TIME SHIFT Przycisk REC Sluy do nagrywania na plycie DVD-RAM/±RW/±R i dysku twardym. W przypadku pracy w trybie DTV nacinicie tego przycisku umoliwia przechodzenie pomidzy pozycjami listy ulubionych. Przycisk GUIDE Wlcza przewodnik po programach. Przycisk REC MODE Sluy do ustawiania czasu nagrywania oraz jakoci obrazu. (XP/SP/LP/EP) 22_ pierwsze kroki podlczanie i konfiguracja PODLCZANIE NAGRYWARKI HDD/DVD RECORDER W tym rozdziale omówiono róne metody podlczania nagrywarki HDD/DVD do innych urzdze zewntrznych oraz wymagane ustawienia wstpne. PODLCZANIE I KONFIGURACJA Nagrywark HDD/DVD mona podlczy do telewizora przewodem SCART, o ile telewizor jest wyposaony w odpowiednie gniazdo wejciowe. 1. Podlcz przewód antenowy RF zgodnie z ilustracj. 2. Podlcz jeden koniec przewodu SCART do gniazda AV1 z tylu nagrywarki HDD/DVD. 3. Podlcz drugi koniec do odpowiedniego gniazda w telewizorze. 4. Podlcz nagrywark HDD/DVD i telewizor do zasilania. 5. Wlcz nagrywark HDD/DVD i telewizor. 6. Naciskaj przycisk SOURCE na pilocie telewizora, dopóki sygnal wideo z nagrywarki DVD nie zostanie wywietlony na ekranie telewizora. Do ANT IN Do telewizora Przewód SCART (niedolczony) Przewód antenowy Do ANT INPUT M Przez gniazdo antenowe tego urzdzenia iprzewód RF przesylany jest tylko sygnal telewizyjny. Aby oglda obraz z plyt DVD odtwarzanych w nagrywarce HDD/DVD, naley podlczy przewód SCART lub przewody audio/wideo. Polski _23 podlczanie i konfiguracja POLCZENIA DODATKOWE Nagrywark HDD/DVD mona podlczy do urzdzenia zewntrznego (Magnetowidu/Odbiornika telewizji satelitarnej). Przewód SCART (niedolczony) 1 urzdzenie zewntrzne (Magnetowid/Odbiornik satelitarny) Przewód SCART (niedolczony) - Tryb DVD 1. Polcz gniazdo AV2 nagrywarki HDD/DVD z urzdzeniem zewntrznym (Magnetowidem/Odbiornikiem telewizji satelitarnej) za pomoc przewodu SCART. 2. Polcz gniazdo AV1 z gniazdem SCART AV w telewizorze. 3. Wlcz nagrywark HDD/DVD, urzdzenie zewntrzne (Magnetowid/Odbiornik telewizji satelitarnej) i telewizor. 4. Dla opcji Input mode wybierz ustawienie AV2. - Tryb TV 1. Nacinij przycisk TV/DVD na pilocie, co spowoduje wywietlenie symbolu,,tv" na przednim wywietlaczu LED. (lub wylcz nagrywark HDD/DVD.

8 ) 2. Programy z tunera telewizji satelitarnej lub cyfrowej podlczonego do tej nagrywarki HDD/DVD mona oglda nawet wtedy, gdy nagrywarka HDD/DVD jest wylczona. 24_ podlczanie i konfiguracja ANTENA + NAGRYWARKA HDD/DVD + ZEWNTRZNY DEKODER + TELEWIZOR Po podlczeniu do nagrywarki HDD/DVD zewntrznego dekodera moliwe bdzie nagrywanie programów zakodowanych (np. CANAL+ lub Premiere) odbieranych przez wbudowany tuner telewizyjny nagrywarki HDD/DVD. Przewód SCART (niedolczony) Przewód antenowy Gniazdo cienne DEKODER 3 PODLCZANIE I KONFIGURACJA Przewód antenowy Przewód SCART (niedolczony) 1. Podlcz przewody antenowe (RF) w przedstawiony sposób. 2. Polcz gniazdo AV1 tej nagrywarki z gniazdem SCART AV telewizora za pomoc przewodu SCART. 3. Polcz gniazdo AV2 z gniazdem SCART AV na dekoderze. 4. Aby oglda lub nagrywa kanaly zakodowane (PAY-TV, Canal+), zaprogramuj nagrywark HDD/DVD na odbiór tych kanalów za pomoc menu ekranowego. (Patrz strony 38) Polski _25 podlczanie i konfiguracja INNE SPOSOBY PODLCZANIA WYJCIOWEGO PRZEWODU WIDEO Istnieje kilka sposobów przesylania sygnalu wideo bez uycia przewodów SCART. Wybierz jeden z poniszych wariantów najlepiej dostosowany do Twoich potrzeb. Wariant 1 : Podlczenie do gniazda wyjciowego Video (zespolonego sygnalu wizyjnego) Wariant 2 : Gniazda wyjciowe skladowych sygnalów wideo Tryby skladowych sygnalów wideo i wybierania kolejnoliniowego Wyjcie skladowych sygnalów wideo moe by uywane tylko wtedy, gdy telewizor jest wyposaony w wejcie skladowych sygnalów wideo. Jeli wyjcie skladowych sygnalów wideo nie dziala, naley sprawdzi polczenia po stronie telewizora i opcje wyboru wejcia w telewizorze. W porównaniu ze standardowym sygnalem wideo z przeplotem (wybieranie midzyliniowe) tryb wybierania kolejnoliniowego pozwala na uzyskanie dwukrotnie wikszej liczby linii na obrazie telewizyjnym, a w rezultacie bardziej stabilnego, niemigoczcego i czystego obrazu. Tryb ten jest dostpny tylko w telewizorach, które obsluguj wybieranie kolejnoliniowe. Sygnal z wybieraniem kolejnoliniowym (576p) Informacja dla klientów: nie wszystkie telewizory klasy "high definition" s w pelni kompatybilne z tym produktem, dlatego na obrazie mog pojawi si zaklócenia. W razie problemów z wywietlaniem obrazu 576-liniowego w trybie kolejnoliniowym zaleca si przelczenie wyjcia w tryb "standard definition". Z pytaniami dotyczcymi kompatybilnoci telewizora z tym modelem nagrywarki HDD/DVD w trybie 576p naley zwraca si do naszego centrum obslugi klienta. Wariant 1 : Podlczenie do gniazda wyjciowego Video (zespolonego sygnalu wizyjnego) 1. Przewodem wideo (óltym) polcz gniazdo VIDEO OUT (ólte) nagrywarki HDD/DVD z gniazdem VIDEO INPUT (óltym) w telewizorze (lub wzmacniaczu) Takie polczenie umoliwia ogldanie obrazów o standardowej jakoci. 2. Za pomoc przewodów audio (bialy i czerwony) polcz gniazda AUDIO OUT nagrywarki HDD/DVD z gniazdami AUDIO IN telewizora (lub wzmacniacza). (Patrz strony 28~33) Przewód wideo/audio ólty Czerowny Bialy 26_ podlczanie i konfiguracja Wariant 2 : Gniazda wyjciowe skladowych sygnalów wideo 1. Przewodami skladowych sygnalów wideo (nie nale do wyposaenia) polcz gniazda COMPONENT OUT(Y, PB, PR) nagrywarki HDD/DVD z gniazdami COMPONENT IN(Y, PB, PR) w telewizorze. Umoliwia to ogldanie obrazów o wysokiej jakoci i dokladne odtwarzanie kolorów obrazów. 2. Za pomoc przewodów audio (bialy i czerwony) polcz gniazda AUDIO OUT nagrywarki HDD/DVD z gniazdami AUDIO IN telewizora (lub wzmacniacza AV). (Patrz strony 28~33). 3. Po wykonaniu polcze przejd do procedur opisanych na stronach 46. PODLCZANIE I KONFIGURACJA Przewód komponentowy (niedolczony) Zielony Niebieski Czerowny M Naley zwróci uwag na dopasowanie kolorów polcze. Gniazda wyjciowe sygnalów skladowych Y, PB, PR nagrywarki HDD/DVD musz by podlczone do odpowiadajcych im gniazd wejciowych w telewizorze. Tryb wybierania kolejnoliniowego jest dostpny tylko wtedy, gdy jako wyjcie wideo wybrano skladowe sygnaly wideo. (Patrz strona 46) Polski _27 podlczanie i konfiguracja INNE SPOSOBY PODLCZANIA WYJCIOWEGO PRZEWODU AUDIO Istnieje kilka sposobów przesylania sygnalu audio bez uycia przewodów SCART. Wybierz wariant polcze audio, który najlepiej odpowiada Twoim potrzebom. Wariant 1 : Podlczenie do telewizora Wariant 2 : Podlczenie do wzmacniacza stereofonicznego przez gniazda wyjciowe AV Wariant 3 : Podlczenie do wzmacniacza AV przez cyfrowe gniazdo wyjciowe Manufactured under license under U. S. Patent #: 5,451,942 & other U.S. and worldwide patents issued & pending. DTS and DTS Digital Out are registered trademarks and the DTS logos and Symbol are trademarks of DTS, Inc DTS, Inc. All Rights Reserved. Wyprodukowano na licencji Dolby Laboratories. "Dolby" i symbol dwóch D s znakami towarowymi Dolby Laboratories. Wariant 1 : Podlczenie do telewizora Tego wariantu naley uy, jeli telewizor jest wyposaony w gniazda wejciowe audio. Przewód komponentowy (niedolczony) ólty Czerowny Bialy 28_ podlczanie i konfiguracja Wariant 2 : Podlczenie do wzmacniacza stereofonicznego przez gniazda wyjciowe AV Jeli wzmacniacz stereofoniczny ma tylko gniazda AUDIO INPUT (L i R), naley skorzysta z gniazd AUDIO OUT. PODLCZANIE I KONFIGURACJA Przewód audio Czerowny Bialy Gonik przedni(l) Glonik Przedni(R) Polski _29 podlczanie i konfiguracja Wariant 3 : Podlczenie do wzmacniacza AV przez cyfrowe gniazdo wyjciowe Tego wariantu naley uy, jeli wzmacniacz AV jest wyposaony w dekoder Dolby Digital, MPEG2 lud DTS i cyfrowe gniazdo wejciowe. Aby slucha dwiku w systemie Dolby Digital, MPEG2 lub DTS, W zalenoci od wzmacniacza naley podlczy przewód optyczny. (Zobacz strony 44~45) Przewód optyczny (niedolczony) Tylni(L) Tylni(R) Przednit(L) Subwoofer Centralny Przednit(R) 30_ podlczanie i konfiguracja PODLCZANIE DO TELEWIZORA PRZEZ INTERFEJS HDMI/DVI Jeli uywany telewizor ma wejcie HDMI/DVI, podlcz do niego przewód HDMI/DVI. Umoliwi to uzyskanie obrazu i dwiku najwyszej jakoci. Wariant 1 : Podlczanie do telewizora z gniazdem HDMI Wariant 2 : Podlczanie do telewizora z gniazdem DVI Wariant 1 : Podlczanie do telewizora z gniazdem HDMI Za pomoc przewodu HDMI (sprzedawany osobno) polcz gniazdo HDMI OUT z tylu NAGRYWARKI HDD/ DVD z gniazdem HDMI IN telewizora. Naciskaj przycisk wyboru wejcia na pilocie telewizora, dopóki sygnal HDMI z nagrywarki DVD nie zostanie wywietlony na ekranie telewizora. PODLCZANIE I KONFIGURACJA Przewód HDMI-HDMI (niedolczony) M Jeli nagrywarka HDD/DVD jest podlczona do telewizora w trybie wyjcia HDMI 1080p, naley uywa kabla HDMI wysokiej prdkoci (kategorii 2).

9 Polski _31 podlczanie i konfiguracja Wariant 2 : Podlczanie do telewizora z gniazdem DVI Za pomoc przewodu z przejciówk DVI (nie nale do wyposaenia) polczy gniazdo HDMI OUT z tylu nagrywarki DVD z gniazdem DVI IN telewizora. Za pomoc przewodów audio polcz zlcza AUDIO OUT (czerwone i biale) znajdujce si z tylu nagrywarki DVD ze zlczami AUDIO IN (czerwone i biale) w telewizorze. Wlcz nagrywark DVD i telewizor. Naciskaj przycisk wyboru wejcia na pilocie telewizora, dopóki sygnal DVI z nagrywarki DVD nie zostanie wywietlony na ekranie telewizora. Przewód HDMI-DVI (niedolczony) Czerowny Bialy J Przewód HDMI naley podlcza przed podlczeniem przewodu zasilajcego lub po zakoczeniu podlczania i automatycznej konfiguracji. Nie podlcza przewodu HDMI, gdy trwa podlczanie i automatyczna konfiguracja. Po podlczeniu HDMI automatycznie uaktywnia si wybieranie kolejnoliniowe. Jeeli telewizor/odbiornik HDMI nie obsluguje sygnalu DTS, dwik bdzie niedostpny przy odtwarzaniu plyty w formacie DTS. Przelczenie z trybu HDMI na inny tryb wyjciowy jest moliwe tylko w trybie zatrzymania. Jeli telewizor marki Samsung jest polczony z NAGRYWARK HDD/DVD za porednictwem przewodu HDMI, mona obslugiwa nagrywark przy uyciu pilota zdalnego sterowania telewizora. (Patrz strona 41~42) Poszukaj logo n (jeli na telewizorze znajduje si logo n oznacza to, e obsluguje on funkcj Anynet+). M HDMI (High Definition Multimedia Interface) HDMI to interfejs umoliwiajcy cyfrow transmisj danych wideo i audio za porednictwem wspólnego zlcza. Poniewa interfejs HDMI bazuje na DVI, jest w pelni kompatybilny z DVI. Jedyna rónica midzy HDMI i DVI polega na tym, e HDMI obsluguje dwik wielokanalowy. Za porednictwem interfejsu HDMI odtwarzacz DVD przesyla cyfrowy sygnal wideo i audio, który nastpnie zamieniany jest na ostry, ywy obraz na ekranie telewizora wyposaonego w gniazdo wejciowe HDMI. 32_ podlczanie i konfiguracja Opis polczenia HDMI Zlcze HDMI - nieskompresowane dane wideo i cyfrowe dane audio (LPCM lub strumie bitowy). - Mimo e odtwarzacz podlczony jest za porednictwem przewodu HDMI, do telewizora przesylany jest czysty sygnal cyfrowy. - Jeli telewizor nie obsluguje funkcji HDCP (Highbandwidth Digital Content Protection), na ekranie bdzie widoczne "nieenie". Dlaczego firma Samsung stosuje interfejs HDMI? Telewizory analogowe wymagaj doprowadzenia analogowego sygnalu wideo/audio. Jednak podczas odtwarzania plyty DVD dane przeznaczone do wywietlenia maj pocztkowo posta cyfrow. Dlatego niezbdny jest konwerter cyfrowo-analogowy (w nagrywarce DVD) albo w telewizorze. W trakcie konwersji nastpuje pogorszenie jakoci obrazu spowodowane zaklóceniami i oslabieniem sygnalu. Przewaga technologii HDMI polega na wyeliminowaniu konwersji cyfrowo-analogowej i przesylaniu midzy odtwarzaczem a telewizorem wylcznie sygnalu cyfrowego. PODLCZANIE I KONFIGURACJA Co to jest HDCP? HDCP (High-bandwidth Digital Content Protection) to system zabezpieczajcy przed skopiowaniem danych DVD przesylanych przez interfejs HDMI. Mechanizm ten zapewnia bezpieczne cyfrowe polczenie midzy ródlem danych wideo (komputerem, DVD itp.) a urzdzeniem wywietlajcym (telewizorem, projektorem itp.). Dane s szyfrowane w ródle, aby uniemoliwi bezprawne kopiowanie materialu. POLCZENIA Z GNIAZDEM AV IN 3, DV Gniazda te umoliwiaj podlczenie nagrywarki HDD/DVD do innych urzdze zewntrznych i ogldanie lub nagrywanie obrazu z tych urzdze. Wariant 1 : Podlczenie magnetowidu, urzdzenia typu Set-Top Box (STB), odtwarzacza DVD lub kamery do gniazd AV IN 3 Wariant 2 : Podlczanie kamery do gniazda DV IN Wariant 1 : Podlczenie magnetowidu, urzdzenia typu Set-Top Box (STB), odtwarzacza DVD lub kamery do gniazd AV IN 3 Podlczenie magnetowidu lub urzdzenia zewntrznego do gniazd AV IN 3 i nagrywarki HDD/DVD. Umoliwia nagrywanie z podlczonych urzdze (magnetowidu, STB, odtwarzacza DVD lub kamery). Kamera ólty Czerowny Bialy M Wejcie AV IN 3 zostanie wybrane automatycznie. Jeli wejcie nie zostanie wybrane automatyczne, naley wybra je za pomoc przycisku SOURCE. Nie ma moliwoci nagrywania materialów zabezpieczonych przed kopiowaniem. Polski _33 podlczanie i konfiguracja Wariant 2 : Podlczanie kamery do gniazda DV IN Jeli kamera cyfrowa jest wyposaona w gniazdo wyjciowe DV, mona podlczy j do gniazda wejciowego DV nagrywarki HDD/DVD. Kamera M Jeli wejcie nie zostanie wybrane automatyczne, naley wybra je za pomoc przycisku SOURCE. PODLCZANIE URZDZE USB Gniazda te umoliwiaj podlczenie nagrywarki HDD/DVD do urzdze USB. Podlczanie pamici USB, odtwarzacza MP3, aparatu cyfrowego do USB HOST. Odtwarzacza MP3 Aparatu cyfrowego M Odlczenie przewodu USB podczas przesylania danych spowoduje zatrzymanie komunikacji i moe doprowadzi do uszkodzenia danych zapisanych w pamici. Jeli komunikacja zostanie przerwana na skutek wyladowania elektrostatycznego, pola magnetycznego lub z innego powodu, uruchom ponownie program lub spróbuj odlczy/ponownie podlczy przewód USB. 34_ podlczanie i konfiguracja konfiguracja systemu NAWIGACJA W MENU EKRANOWYM Menu ekranowe umoliwia wlczanie lub wylczanie rónych funkcji nagrywarki HDD/DVD. Nacinij przycisk MENU, aby otworzy menu ekranowe, a nastpnie uyj nastpujcych przycisków do nawigacji po opcjach menu ekranowego. 1. Przyciski, Naciskanie tych przycisków na pilocie powoduje przemieszczanie paska wyboru w kierunku, a tym samym zaznaczanie poszczególnych opcji menu. 2. Przycisk OK Nacinicie tego przycisku na pilocie potwierdza nowe ustawienia. 3. Przycisk RETURN Nacinij ten przycisk na pilocie, aby wróci do poprzednio wywietlanego ekranu menu lub aby zamkn menu ekranowe. 4. Przycisk EXIT Nacinij ten przycisk, aby zamkn menu ekranowe. KONFIGURACJA SYSTEMU HDD & DVD RECORDER HDD Library Guide Channel Timer Record Disc Manager Setup m MOVE sselect rreturn Title DivX Music Photo Library eexit PODLCZANIE I AUTOMATYCZNA KONFIGURACJA Nagrywarka HDD/DVD skonfiguruje si automatycznie po pierwszym podlczeniu do zasilania. W pamici zostan zapisane stacje telewizyjne i ustawienia zegara. Proces trwa kilka minut. Nagrywarka HDD/DVD bdzie teraz gotowa do uycia. 1. Podlcz przewód antenowy w sposób przedstawiony na stronie 23. (Podlczanie nagrywarki HDD/DVD do telewizora za pomoc przewodu antenowego i SCART.) Przewód HDMI naley podlcza przed podlczeniem przewodu zasilajcego lub po zakoczeniu podlczania i automatycznej konfiguracji. Nie podlcza przewodu HDMI, gdy trwa podlczanie i automatyczna konfiguracja. 2. Podlcz nagrywark HDD/DVD do sieci elektrycznej. Na wywietlaczu na panelu przednim zacznie miga napis "AUTO". 3. Nacinij przycisk OK lub, a nastpnie wybierz wywietlacz opcji Country. Za pomoc przycisków wybierz dany kraj i nacinij przycisk OK. 4. Nacinij przycisk OK lub, a nastpnie wybierz wywietlacz opcji Language.
