Wprowadzenie do SolidWorks
|
|
- Piotr Dziedzic
- 8 lat temu
- Przeglądów:
Transkrypt
1 Wprowadzenie do SolidWorks

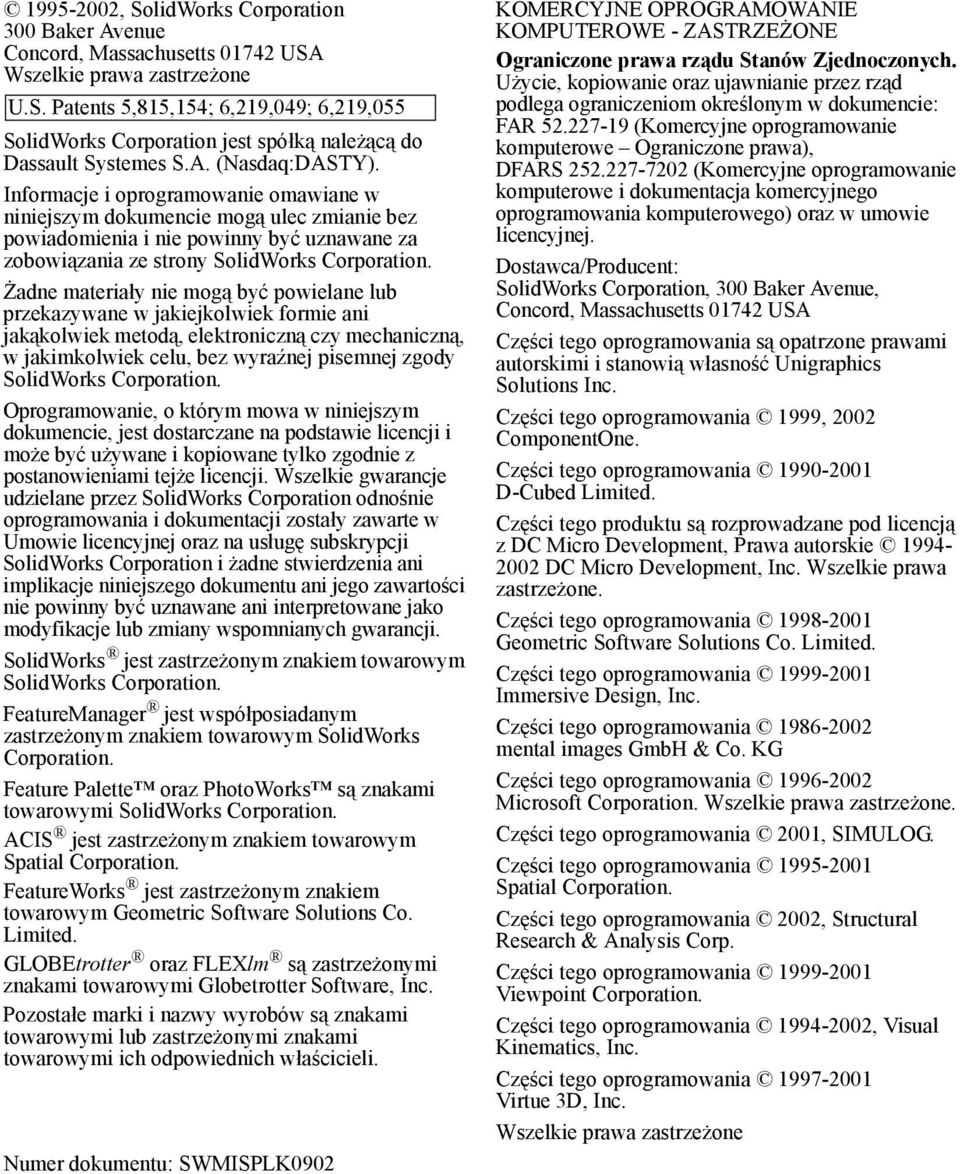

2 , SolidWorks Corporation 300 Baker Avenue Concord, Massachusetts USA Wszelkie prawa zastrzeżone U.S. Patents 5,815,154; 6,219,049; 6,219,055 SolidWorks Corporation jest spółką należącą do Dassault Systemes S.A. (Nasdaq:DASTY). Informacje i oprogramowanie omawiane w niniejszym dokumencie mogą ulec zmianie bez powiadomienia i nie powinny być uznawane za zobowiązania ze strony SolidWorks Corporation. Żadne materiały nie mogą być powielane lub przekazywane w jakiejkolwiek formie ani jakąkolwiek metodą, elektroniczną czy mechaniczną, w jakimkolwiek celu, bez wyraźnej pisemnej zgody SolidWorks Corporation. Oprogramowanie, o którym mowa w niniejszym dokumencie, jest dostarczane na podstawie licencji i może być używane i kopiowane tylko zgodnie z postanowieniami tejże licencji. Wszelkie gwarancje udzielane przez SolidWorks Corporation odnośnie oprogramowania i dokumentacji zostały zawarte w Umowie licencyjnej oraz na usługę subskrypcji SolidWorks Corporation i żadne stwierdzenia ani implikacje niniejszego dokumentu ani jego zawartości nie powinny być uznawane ani interpretowane jako modyfikacje lub zmiany wspomnianych gwarancji. SolidWorks jest zastrzeżonym znakiem towarowym SolidWorks Corporation. FeatureManager jest współposiadanym zastrzeżonym znakiem towarowym SolidWorks Corporation. Feature Palette oraz PhotoWorks są znakami towarowymi SolidWorks Corporation. ACIS jest zastrzeżonym znakiem towarowym Spatial Corporation. FeatureWorks jest zastrzeżonym znakiem towarowym Geometric Software Solutions Co. Limited. GLOBEtrotter oraz FLEXlm są zastrzeżonymi znakami towarowymi Globetrotter Software, Inc. Pozostałe marki i nazwy wyrobów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich odpowiednich właścicieli. Numer dokumentu: SWMISPLK0902 KOMERCYJNE OPROGRAMOWANIE KOMPUTEROWE - ZASTRZEŻONE Ograniczone prawa rządu Stanów Zjednoczonych. Użycie, kopiowanie oraz ujawnianie przez rząd podlega ograniczeniom określonym w dokumencie: FAR (Komercyjne oprogramowanie komputerowe Ograniczone prawa), DFARS (Komercyjne oprogramowanie komputerowe i dokumentacja komercyjnego oprogramowania komputerowego) oraz w umowie licencyjnej. Dostawca/Producent: SolidWorks Corporation, 300 Baker Avenue, Concord, Massachusetts USA Części tego oprogramowania są opatrzone prawami autorskimi i stanowią własność Unigraphics Solutions Inc. Części tego oprogramowania 1999, 2002 ComponentOne. Części tego oprogramowania D-Cubed Limited. Części tego produktu są rozprowadzane pod licencją z DC Micro Development, Prawa autorskie DC Micro Development, Inc. Wszelkie prawa zastrzeżone. Części tego oprogramowania Geometric Software Solutions Co. Limited. Części tego oprogramowania Immersive Design, Inc. Części tego oprogramowania mental images GmbH & Co. KG Części tego oprogramowania Microsoft Corporation. Wszelkie prawa zastrzeżone. Części tego oprogramowania 2001, SIMULOG. Części tego oprogramowania Spatial Corporation. Części tego oprogramowania 2002, Structural Research & Analysis Corp. Części tego oprogramowania Viewpoint Corporation. Części tego oprogramowania , Visual Kinematics, Inc. Części tego oprogramowania Virtue 3D, Inc. Wszelkie prawa zastrzeżone
3 Spis treści Wprowadzenie Oprogramowanie SolidWorks vii Użytkownicy viii Wymagania systemowe viii Układ podręcznika viii Konwencje użyte w niniejszym podręczniku ix Rozdział 1 Podstawy SolidWorks Koncepcje Projektowanie trójwymiarowe (3D) Projektowanie oparte na komponentach Terminologia Interfejs użytkownika Funkcje systemu Windows Okna dokumentów SolidWorks Wybór funkcji i informacje zwrotne Intencja projektu Metoda projektowania Szkice Początek układu współrzędnych Płaszczyzny Wymiary Relacje Operacje Wprowadzenie do SolidWorks iii
4 Złożenia Rysunki Edycja modelu Zasoby SolidWorks Rozdział 2 Części Informacje ogólne Pulpit Podejście projektowe Utworzenie operacji bazy z wyciągnięciem Dodanie wyciągnięcia do bazy Usunięcie materiału z użyciem narzędzia Wytnij-wyciągnięcie Użycie wyciągnięcia po ścieżce do utworzenia bryły Użycie wyciągnięcia po profilach do utworzenia bryły Alternatywne podejście projektowe Wykonanie skorupy z części Zaokrąglanie ostrych krawędzi przy użyciu polecenia Zaokrąglenia Bateria Podejście projektowe Utworzenie wyciągnięcia po ścieżce Pokrętło baterii Podejście projektowe Obrót szkicu wokół linii środkowej Drzwi szafki Podejście projektowe Tworzenie ukośnych krawędzi przy użyciu narzędzia sfazowania Listwy profilowe Podejście projektowe Projekt wyciągnięcia symetrycznie od płaszczyzny Szkic profilu dla operacji wytnij-wyciągnięcie Odbicie lustrzane części Użycie konfiguracji części Zawias Podejście projektowe Utworzenie arkusza blachy z odgięciem bazowym Tworzenie wypustu Wygenerowanie szyku liniowego Dodanie podwinięcia Projekt arkusza blachy w stanie zagiętym Alternatywne podejście projektowe iv

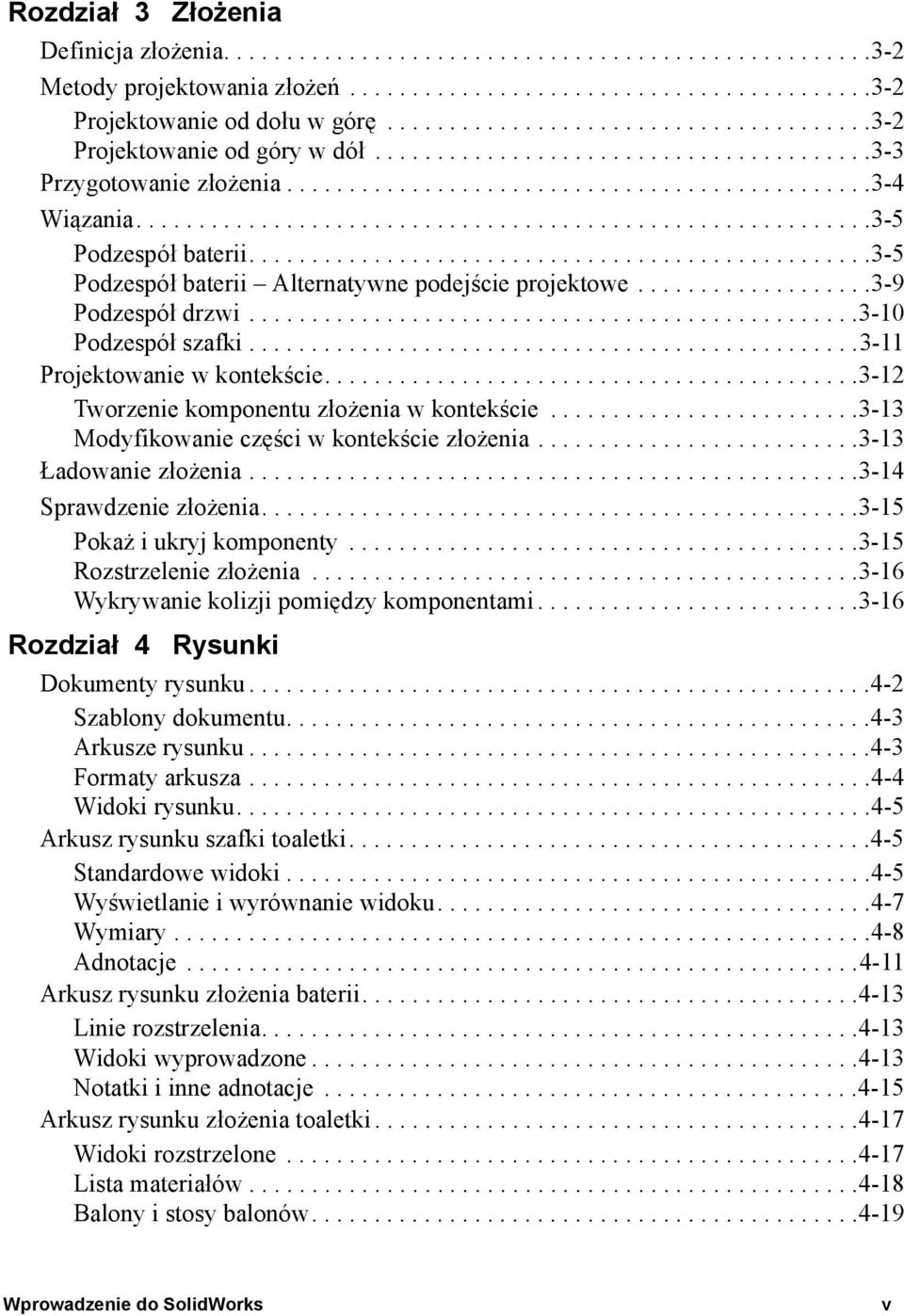

5 Rozdział 3 Złożenia Definicja złożenia Metody projektowania złożeń Projektowanie od dołu w górę Projektowanie od góry w dół Przygotowanie złożenia Wiązania Podzespół baterii Podzespół baterii Alternatywne podejście projektowe Podzespół drzwi Podzespół szafki Projektowanie w kontekście Tworzenie komponentu złożenia w kontekście Modyfikowanie części w kontekście złożenia Ładowanie złożenia Sprawdzenie złożenia Pokaż i ukryj komponenty Rozstrzelenie złożenia Wykrywanie kolizji pomiędzy komponentami Rozdział 4 Rysunki Dokumenty rysunku Szablony dokumentu Arkusze rysunku Formaty arkusza Widoki rysunku Arkusz rysunku szafki toaletki Standardowe widoki Wyświetlanie i wyrównanie widoku Wymiary Adnotacje Arkusz rysunku złożenia baterii Linie rozstrzelenia Widoki wyprowadzone Notatki i inne adnotacje Arkusz rysunku złożenia toaletki Widoki rozstrzelone Lista materiałów Balony i stosy balonów Wprowadzenie do SolidWorks v

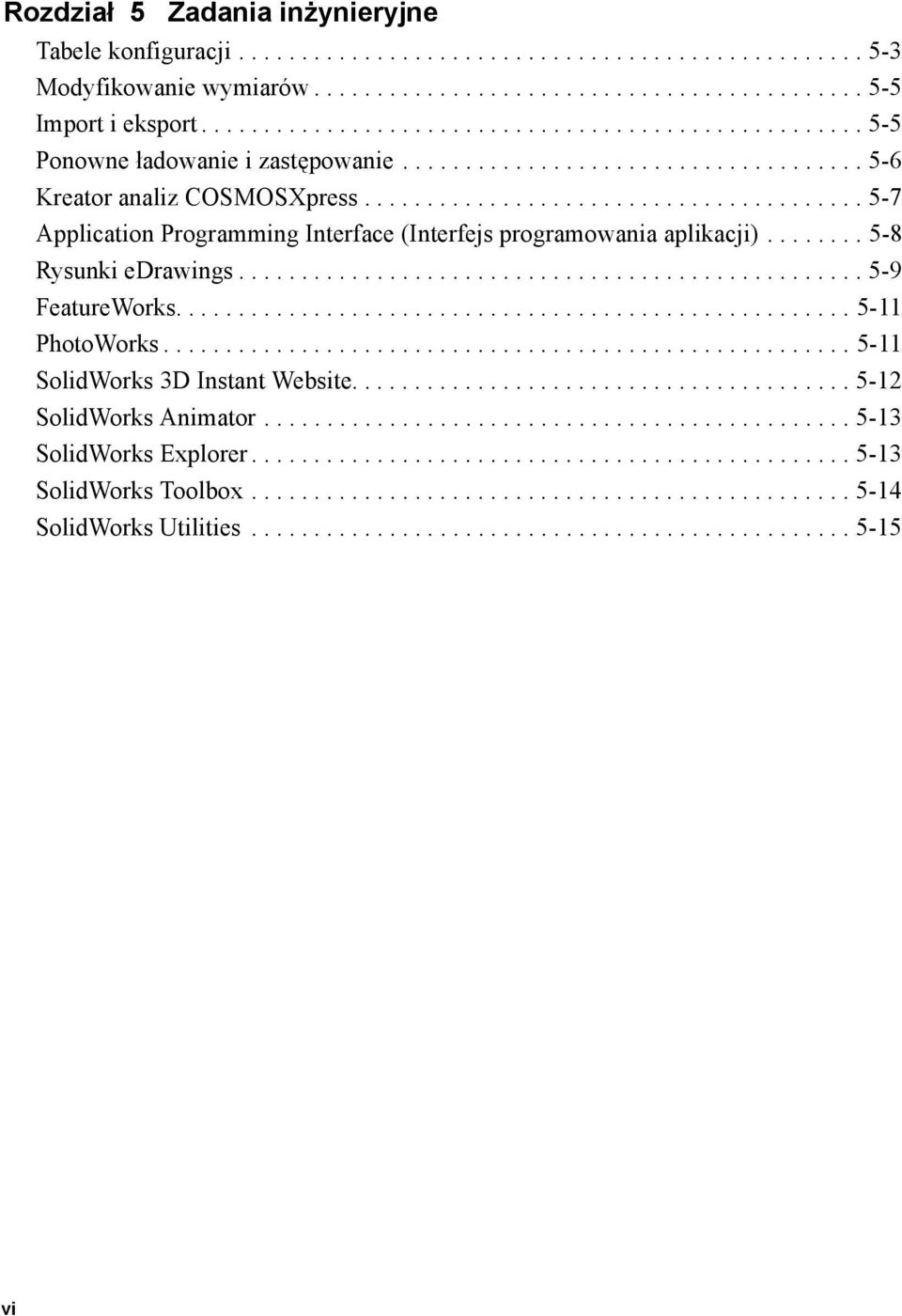

6 Rozdział 5 Zadania inżynieryjne Tabele konfiguracji Modyfikowanie wymiarów Import i eksport Ponowne ładowanie i zastępowanie Kreator analiz COSMOSXpress Application Programming Interface (Interfejs programowania aplikacji) Rysunki edrawings FeatureWorks PhotoWorks SolidWorks 3D Instant Website SolidWorks Animator SolidWorks Explorer SolidWorks Toolbox SolidWorks Utilities vi
7 Wprowadzenie Oprogramowanie SolidWorks Oprogramowanie SolidWorks jest aplikacją automatyzacji opracowywania projektów mechanicznych, która wykorzystuje zalety graficznego interfejsu użytkownika Microsoft Windows. Oprogramowanie to umożliwia projektantom szybkie szkicowanie pomysłów, eksperymentowanie z operacjami i wymiarami oraz tworzenie modeli i szczegółowych rysunków. Podręcznik Wprowadzenie do SolidWorks omawia pewne podstawowe koncepcje i terminologię stosowane w aplikacji SolidWorks. Pozwala zapoznać się z często używanymi funkcjami oprogramowania SolidWorks. Niniejszy rozdział omawia następujące tematy: Użytkownicy Wymagania systemowe Układ podręcznika Konwencje użyte w niniejszym podręczniku Wprowadzenie do SolidWorks v

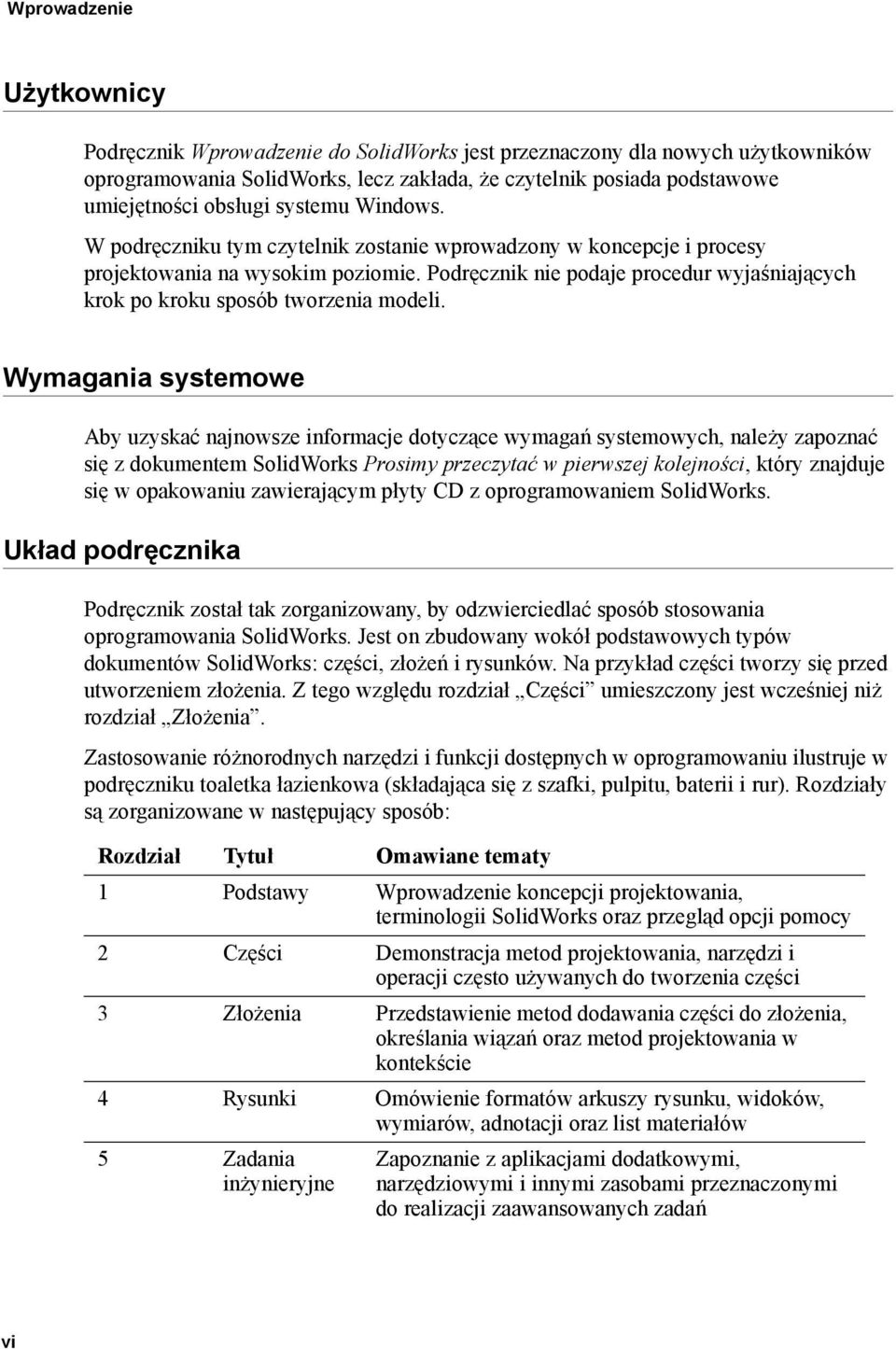

8 Wprowadzenie Użytkownicy Podręcznik Wprowadzenie do SolidWorks jest przeznaczony dla nowych użytkowników oprogramowania SolidWorks, lecz zakłada, że czytelnik posiada podstawowe umiejętności obsługi systemu Windows. W podręczniku tym czytelnik zostanie wprowadzony w koncepcje i procesy projektowania na wysokim poziomie. Podręcznik nie podaje procedur wyjaśniających krok po kroku sposób tworzenia modeli. Wymagania systemowe Aby uzyskać najnowsze informacje dotyczące wymagań systemowych, należy zapoznać się z dokumentem SolidWorks Prosimy przeczytać w pierwszej kolejności, który znajduje się w opakowaniu zawierającym płyty CD z oprogramowaniem SolidWorks. Układ podręcznika Podręcznik został tak zorganizowany, by odzwierciedlać sposób stosowania oprogramowania SolidWorks. Jest on zbudowany wokół podstawowych typów dokumentów SolidWorks: części, złożeń i rysunków. Na przykład części tworzy się przed utworzeniem złożenia. Z tego względu rozdział Części umieszczony jest wcześniej niż rozdział Złożenia. Zastosowanie różnorodnych narzędzi i funkcji dostępnych w oprogramowaniu ilustruje w podręczniku toaletka łazienkowa (składająca się z szafki, pulpitu, baterii i rur). Rozdziały są zorganizowane w następujący sposób: Rozdział Tytuł Omawiane tematy 1 Podstawy Wprowadzenie koncepcji projektowania, terminologii SolidWorks oraz przegląd opcji pomocy 2 Części Demonstracja metod projektowania, narzędzi i operacji często używanych do tworzenia części 3 Złożenia Przedstawienie metod dodawania części do złożenia, określania wiązań oraz metod projektowania w kontekście 4 Rysunki Omówienie formatów arkuszy rysunku, widoków, wymiarów, adnotacji oraz list materiałów 5 Zadania inżynieryjne Zapoznanie z aplikacjami dodatkowymi, narzędziowymi i innymi zasobami przeznaczonymi do realizacji zaawansowanych zadań vi

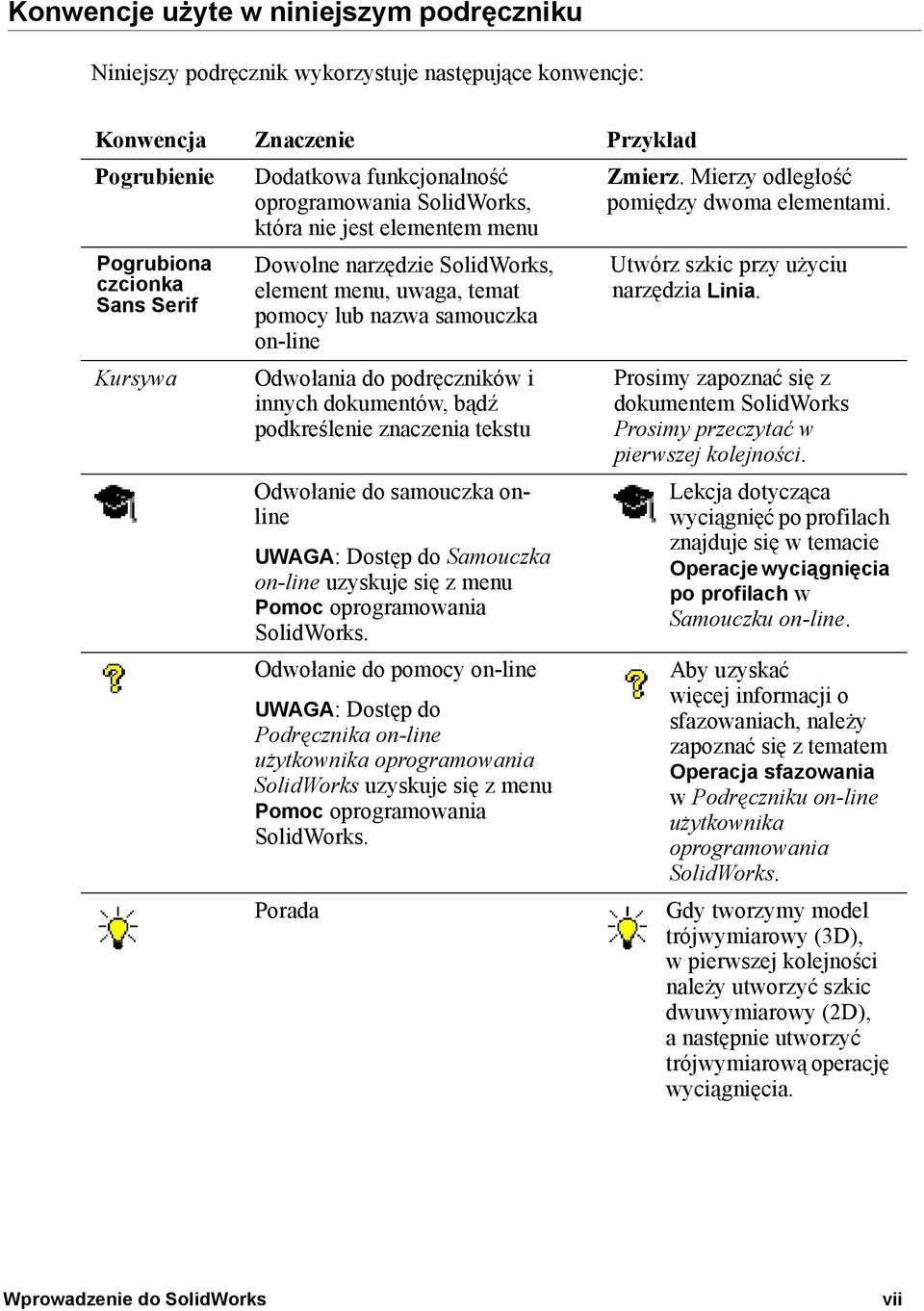

9 Konwencje użyte w niniejszym podręczniku Niniejszy podręcznik wykorzystuje następujące konwencje: Konwencja Znaczenie Przykład Pogrubienie Dodatkowa funkcjonalność oprogramowania SolidWorks, która nie jest elementem menu Zmierz. Mierzy odległość pomiędzy dwoma elementami. Pogrubiona czcionka Sans Serif Kursywa Dowolne narzędzie SolidWorks, element menu, uwaga, temat pomocy lub nazwa samouczka on-line Odwołania do podręczników i innych dokumentów, bądź podkreślenie znaczenia tekstu Odwołanie do samouczka online UWAGA: Dostęp do Samouczka on-line uzyskuje się z menu Pomoc oprogramowania SolidWorks. Odwołanie do pomocy on-line UWAGA: Dostęp do Podręcznika on-line użytkownika oprogramowania SolidWorks uzyskuje się z menu Pomoc oprogramowania SolidWorks. Porada Utwórz szkic przy użyciu narzędzia Linia. Prosimy zapoznać się z dokumentem SolidWorks Prosimy przeczytać w pierwszej kolejności. Lekcja dotycząca wyciągnięć po profilach znajduje się w temacie Operacje wyciągnięcia po profilach w Samouczku on-line. Aby uzyskać więcej informacji o sfazowaniach, należy zapoznać się z tematem Operacja sfazowania w Podręczniku on-line użytkownika oprogramowania SolidWorks. Gdy tworzymy model trójwymiarowy (3D), w pierwszej kolejności należy utworzyć szkic dwuwymiarowy (2D), anastępnie utworzyć trójwymiarową operację wyciągnięcia. Wprowadzenie do SolidWorks vii

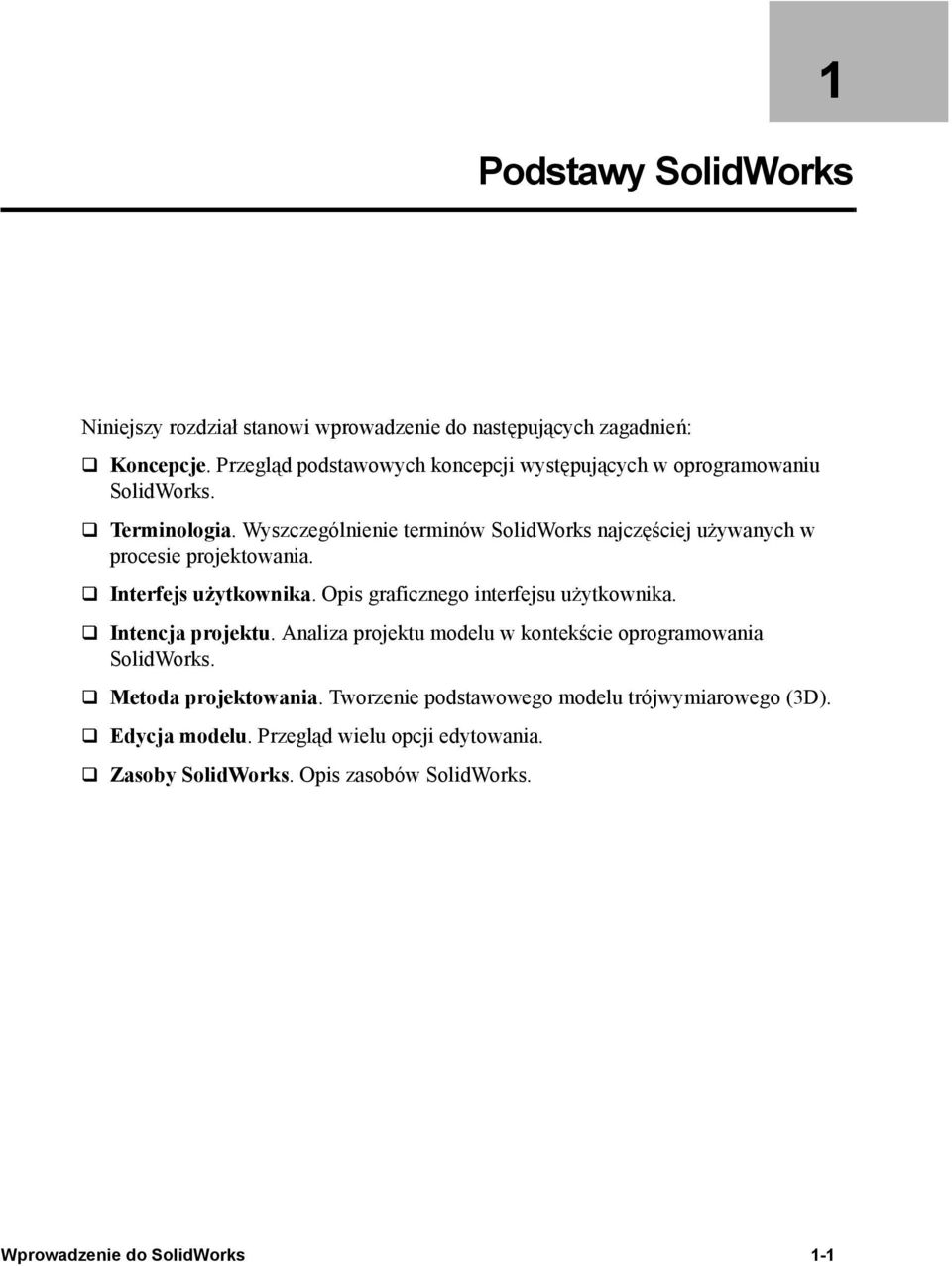

10 1 Podstawy SolidWorks Niniejszy rozdział stanowi wprowadzenie do następujących zagadnień: Koncepcje. Przegląd podstawowych koncepcji występujących w oprogramowaniu SolidWorks. Terminologia. Wyszczególnienie terminów SolidWorks najczęściej używanych w procesie projektowania. Interfejs użytkownika. Opis graficznego interfejsu użytkownika. Intencja projektu. Analiza projektu modelu w kontekście oprogramowania SolidWorks. Metoda projektowania. Tworzenie podstawowego modelu trójwymiarowego (3D). Edycja modelu. Przegląd wielu opcji edytowania. Zasoby SolidWorks. Opis zasobów SolidWorks. Wprowadzenie do SolidWorks 1-1

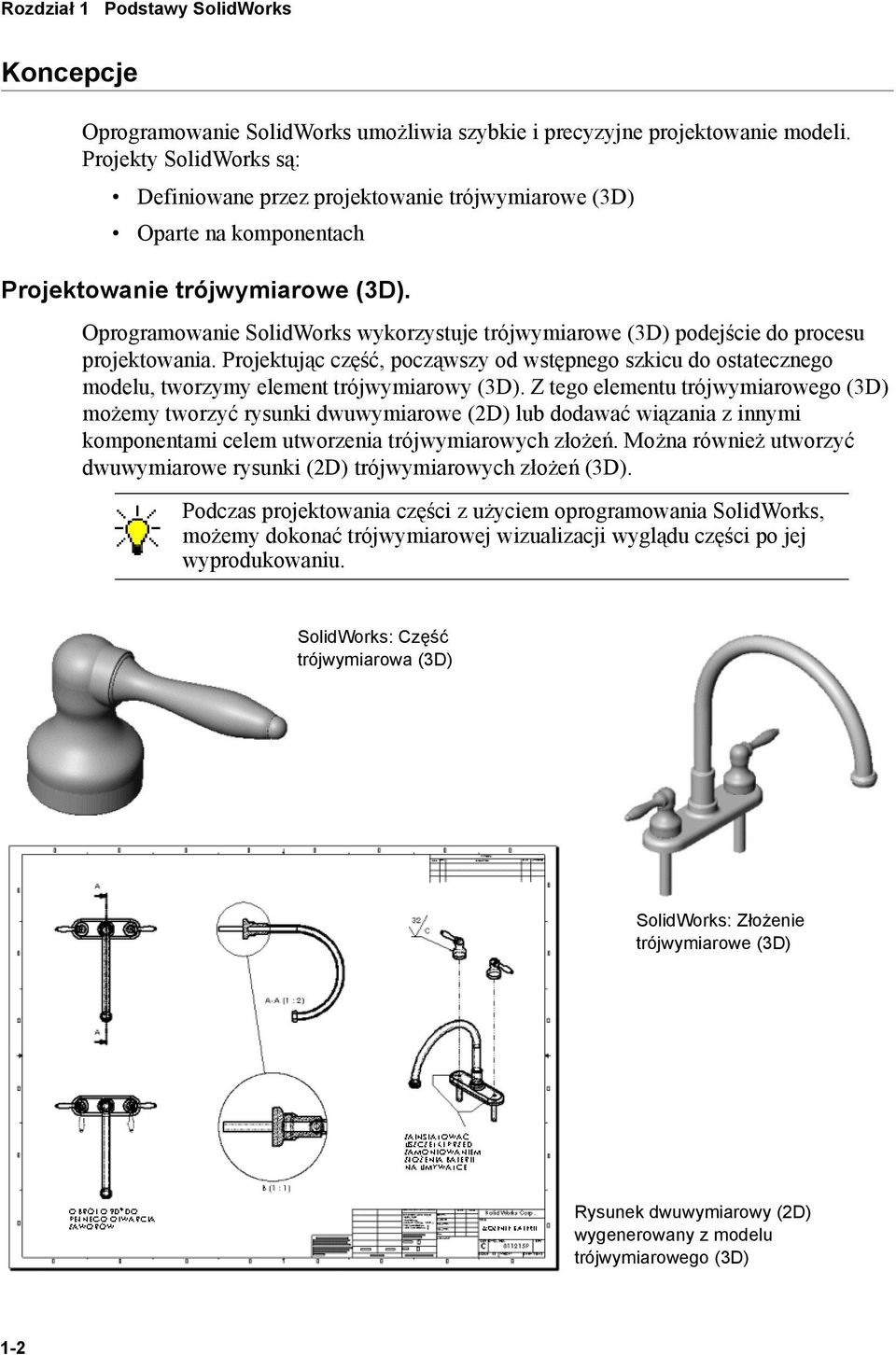

11 Rozdział 1 Podstawy SolidWorks Koncepcje Oprogramowanie SolidWorks umożliwia szybkie i precyzyjne projektowanie modeli. Projekty SolidWorks są: Definiowane przez projektowanie trójwymiarowe (3D) Oparte na komponentach Projektowanie trójwymiarowe (3D). Oprogramowanie SolidWorks wykorzystuje trójwymiarowe (3D) podejście do procesu projektowania. Projektując część, począwszy od wstępnego szkicu do ostatecznego modelu, tworzymy element trójwymiarowy (3D). Z tego elementu trójwymiarowego (3D) możemy tworzyć rysunki dwuwymiarowe (2D) lub dodawać wiązania z innymi komponentami celem utworzenia trójwymiarowych złożeń. Można również utworzyć dwuwymiarowe rysunki (2D) trójwymiarowych złożeń (3D). Podczas projektowania części z użyciem oprogramowania SolidWorks, możemy dokonać trójwymiarowej wizualizacji wyglądu części po jej wyprodukowaniu. SolidWorks: Część trójwymiarowa (3D) SolidWorks: Złożenie trójwymiarowe (3D) Rysunek dwuwymiarowy (2D) wygenerowany z modelu trójwymiarowego (3D) 1-2

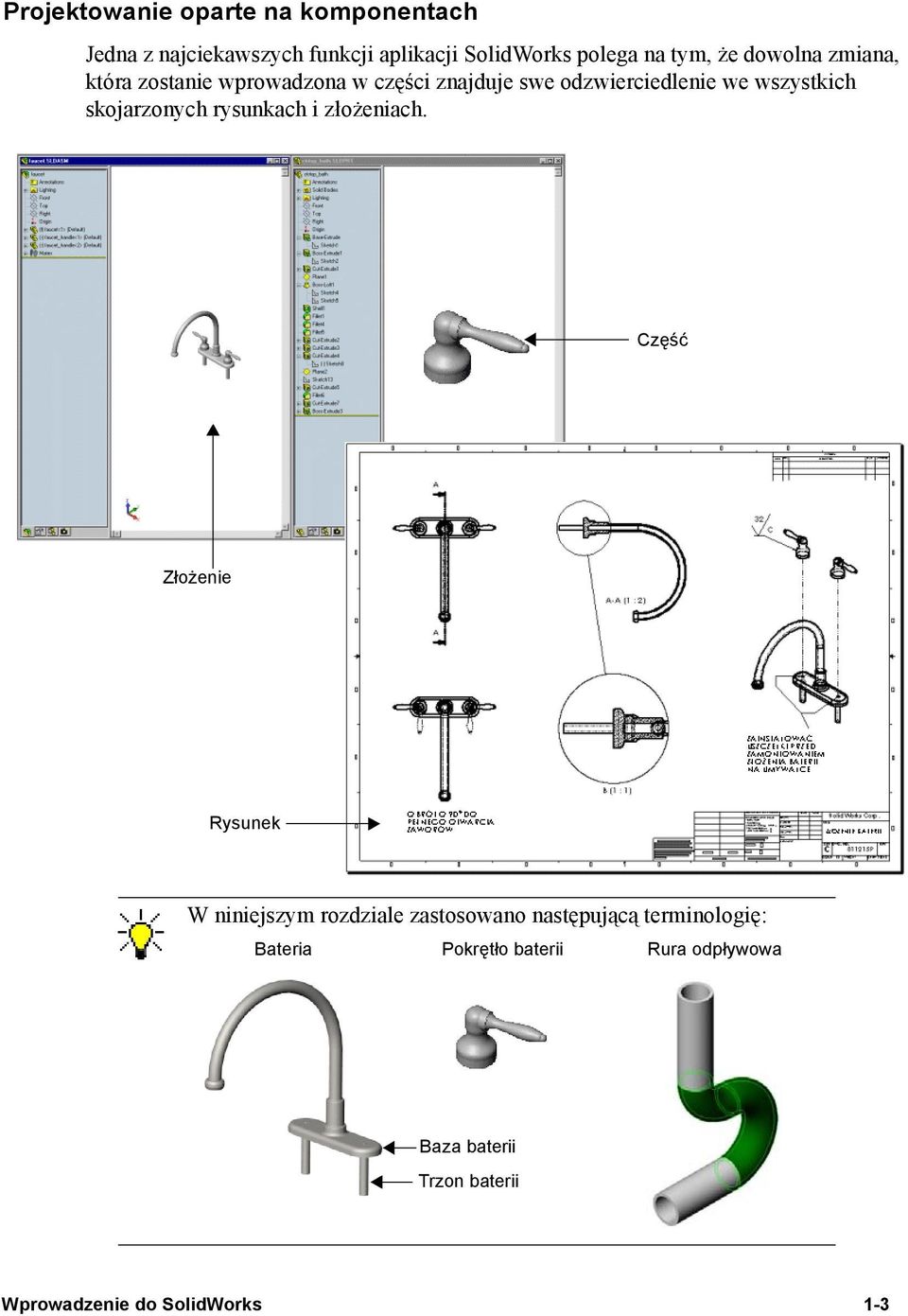

12 Projektowanie oparte na komponentach Jedna z najciekawszych funkcji aplikacji SolidWorks polega na tym, że dowolna zmiana, która zostanie wprowadzona w części znajduje swe odzwierciedlenie we wszystkich skojarzonych rysunkach i złożeniach. Część Złożenie Rysunek W niniejszym rozdziale zastosowano następującą terminologię: Bateria Pokrętło baterii Rura odpływowa Baza baterii Trzon baterii Wprowadzenie do SolidWorks 1-3

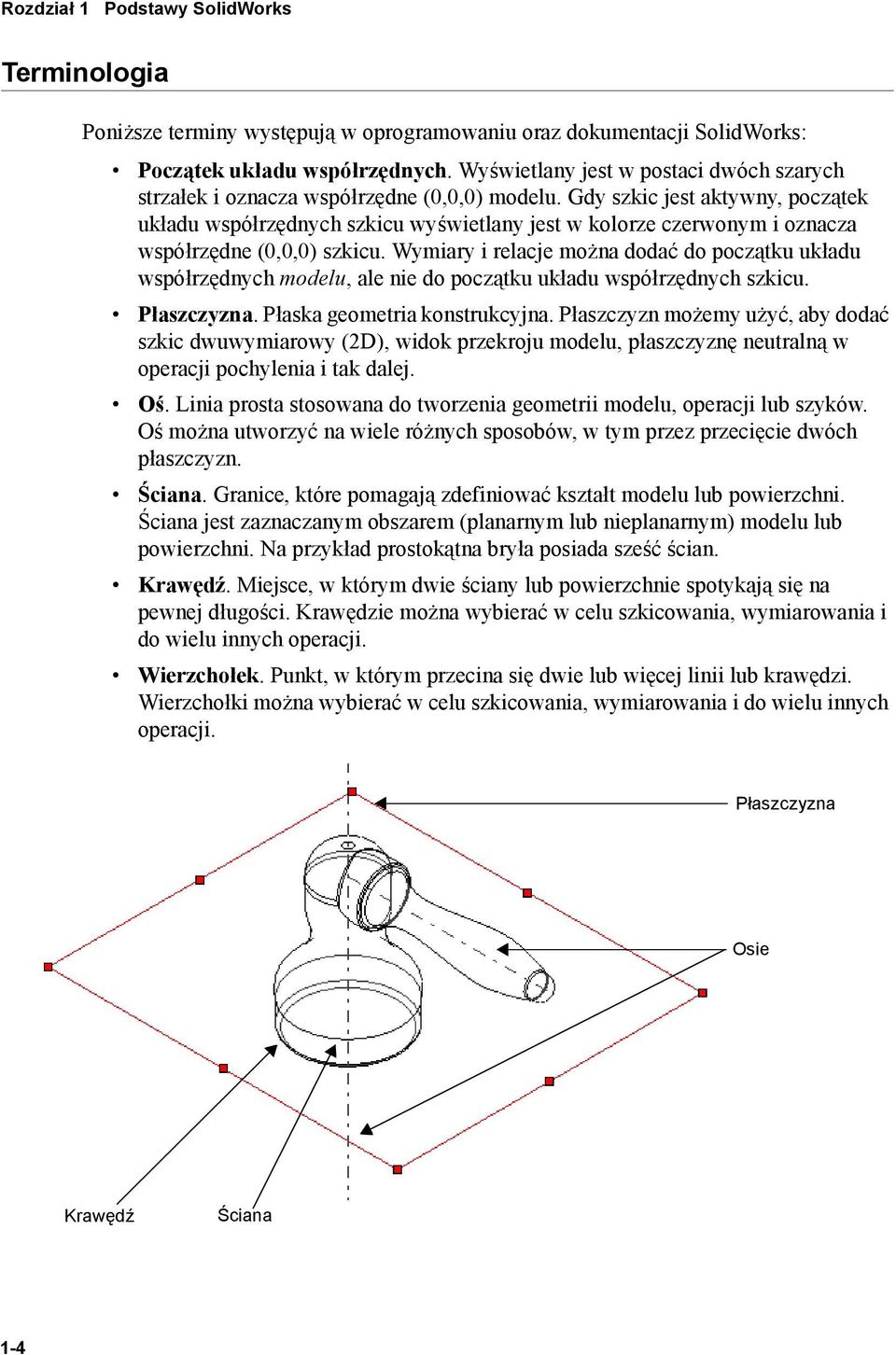

13 Rozdział 1 Podstawy SolidWorks Terminologia Poniższe terminy występują w oprogramowaniu oraz dokumentacji SolidWorks: Początek układu współrzędnych. Wyświetlany jest w postaci dwóch szarych strzałek i oznacza współrzędne (0,0,0) modelu. Gdy szkic jest aktywny, początek układu współrzędnych szkicu wyświetlany jest w kolorze czerwonym i oznacza współrzędne (0,0,0) szkicu. Wymiary i relacje można dodać do początku układu współrzędnych modelu, ale nie do początku układu współrzędnych szkicu. Płaszczyzna. Płaska geometria konstrukcyjna. Płaszczyzn możemy użyć, aby dodać szkic dwuwymiarowy (2D), widok przekroju modelu, płaszczyznę neutralną w operacji pochylenia i tak dalej. Oś. Linia prosta stosowana do tworzenia geometrii modelu, operacji lub szyków. Oś można utworzyć na wiele różnych sposobów, w tym przez przecięcie dwóch płaszczyzn. Ściana. Granice, które pomagają zdefiniować kształt modelu lub powierzchni. Ściana jest zaznaczanym obszarem (planarnym lub nieplanarnym) modelu lub powierzchni. Na przykład prostokątna bryła posiada sześć ścian. Krawędź. Miejsce, w którym dwie ściany lub powierzchnie spotykają się na pewnej długości. Krawędzie można wybierać w celu szkicowania, wymiarowania i do wielu innych operacji. Wierzchołek. Punkt, w którym przecina się dwie lub więcej linii lub krawędzi. Wierzchołki można wybierać w celu szkicowania, wymiarowania i do wielu innych operacji. Płaszczyzna Osie Krawędź Ściana 1-4

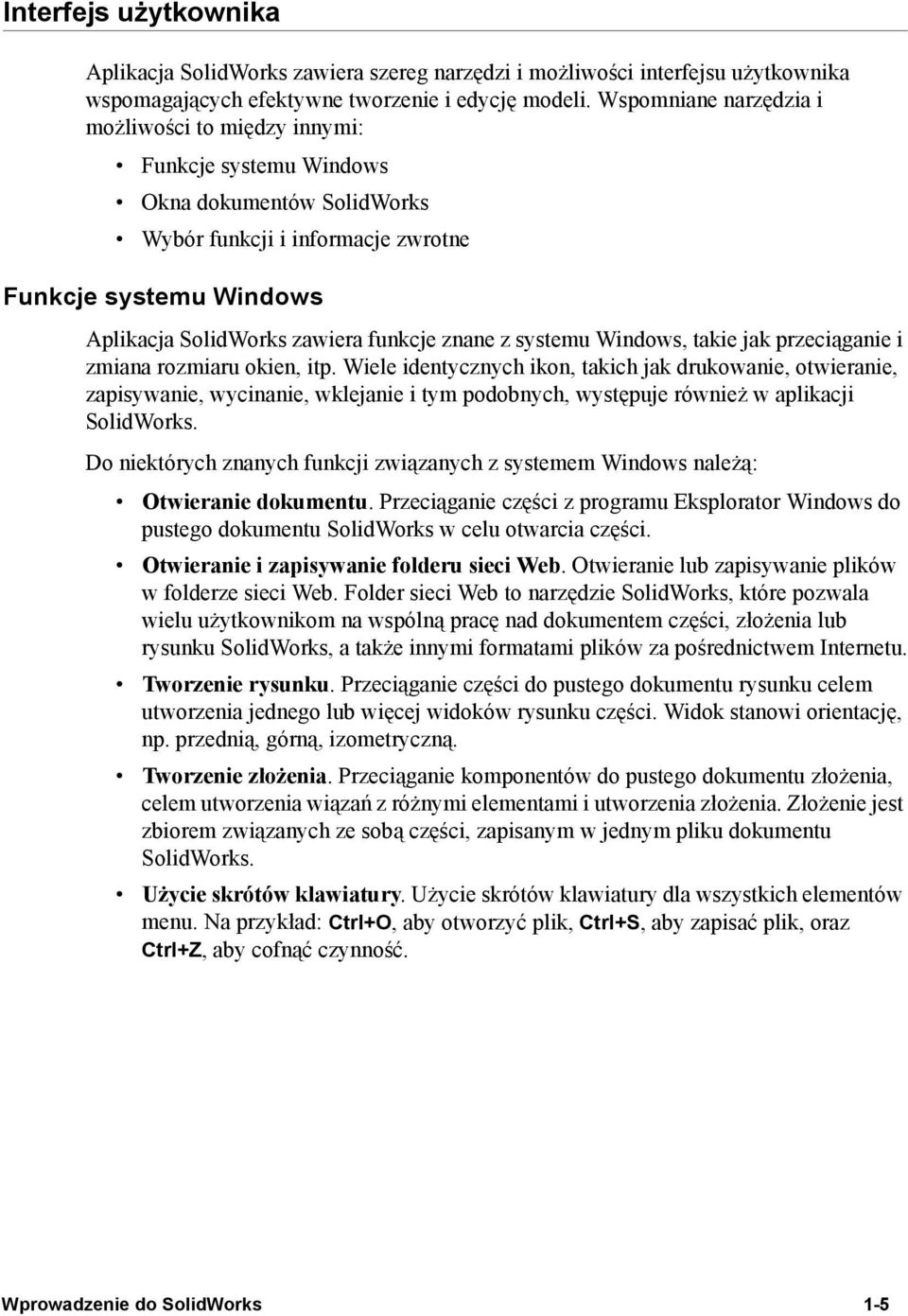

14 Interfejs użytkownika Aplikacja SolidWorks zawiera szereg narzędzi i możliwości interfejsu użytkownika wspomagających efektywne tworzenie i edycję modeli. Wspomniane narzędzia i możliwości to między innymi: Funkcje systemu Windows Okna dokumentów SolidWorks Wybór funkcji i informacje zwrotne Funkcje systemu Windows Aplikacja SolidWorks zawiera funkcje znane z systemu Windows, takie jak przeciąganie i zmiana rozmiaru okien, itp. Wiele identycznych ikon, takich jak drukowanie, otwieranie, zapisywanie, wycinanie, wklejanie i tym podobnych, występuje również w aplikacji SolidWorks. Do niektórych znanych funkcji związanych z systemem Windows należą: Otwieranie dokumentu. Przeciąganie części z programu Eksplorator Windows do pustego dokumentu SolidWorks w celu otwarcia części. Otwieranie i zapisywanie folderu sieci Web. Otwieranie lub zapisywanie plików w folderze sieci Web. Folder sieci Web to narzędzie SolidWorks, które pozwala wielu użytkownikom na wspólną pracę nad dokumentem części, złożenia lub rysunku SolidWorks, a także innymi formatami plików za pośrednictwem Internetu. Tworzenie rysunku. Przeciąganie części do pustego dokumentu rysunku celem utworzenia jednego lub więcej widoków rysunku części. Widok stanowi orientację, np. przednią, górną, izometryczną. Tworzenie złożenia. Przeciąganie komponentów do pustego dokumentu złożenia, celem utworzenia wiązań z różnymi elementami i utworzenia złożenia. Złożenie jest zbiorem związanych ze sobą części, zapisanym w jednym pliku dokumentu SolidWorks. Użycie skrótów klawiatury. Użycie skrótów klawiatury dla wszystkich elementów menu. Na przykład: Ctrl+O, aby otworzyć plik, Ctrl+S, aby zapisać plik, oraz Ctrl+Z, aby cofnąć czynność. Wprowadzenie do SolidWorks 1-5

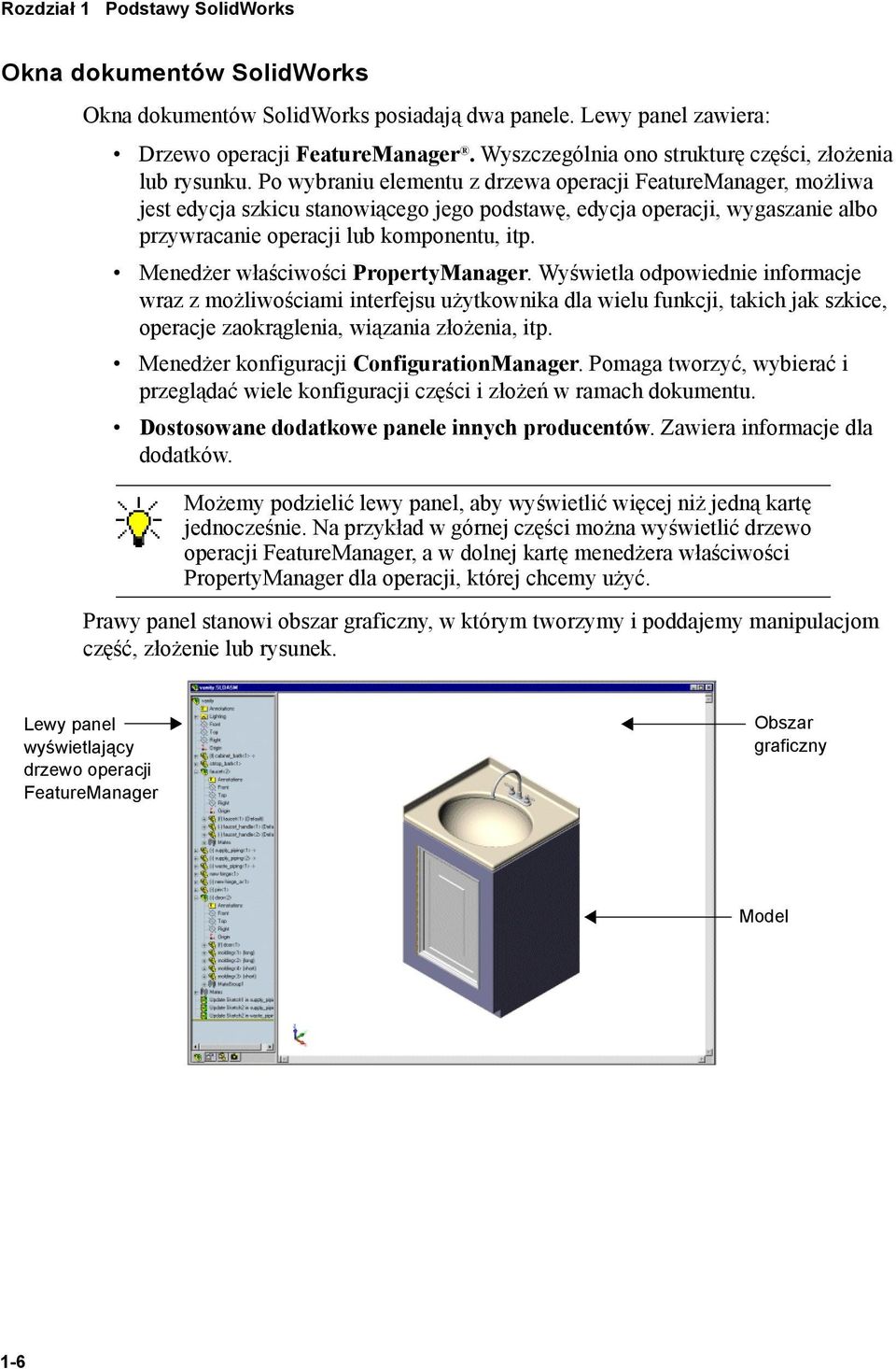

15 Rozdział 1 Podstawy SolidWorks Okna dokumentów SolidWorks Okna dokumentów SolidWorks posiadają dwa panele. Lewy panel zawiera: Drzewo operacji FeatureManager. Wyszczególnia ono strukturę części, złożenia lub rysunku. Po wybraniu elementu z drzewa operacji FeatureManager, możliwa jest edycja szkicu stanowiącego jego podstawę, edycja operacji, wygaszanie albo przywracanie operacji lub komponentu, itp. Menedżer właściwości PropertyManager. Wyświetla odpowiednie informacje wraz z możliwościami interfejsu użytkownika dla wielu funkcji, takich jak szkice, operacje zaokrąglenia, wiązania złożenia, itp. Menedżer konfiguracji ConfigurationManager. Pomaga tworzyć, wybierać i przeglądać wiele konfiguracji części i złożeń w ramach dokumentu. Dostosowane dodatkowe panele innych producentów. Zawiera informacje dla dodatków. Możemy podzielić lewy panel, aby wyświetlić więcej niż jedną kartę jednocześnie. Na przykład w górnej części można wyświetlić drzewo operacji FeatureManager, a w dolnej kartę menedżera właściwości PropertyManager dla operacji, której chcemy użyć. Prawy panel stanowi obszar graficzny, w którym tworzymy i poddajemy manipulacjom część, złożenie lub rysunek. Lewy panel wyświetlający drzewo operacji FeatureManager Obszar graficzny Model 1-6

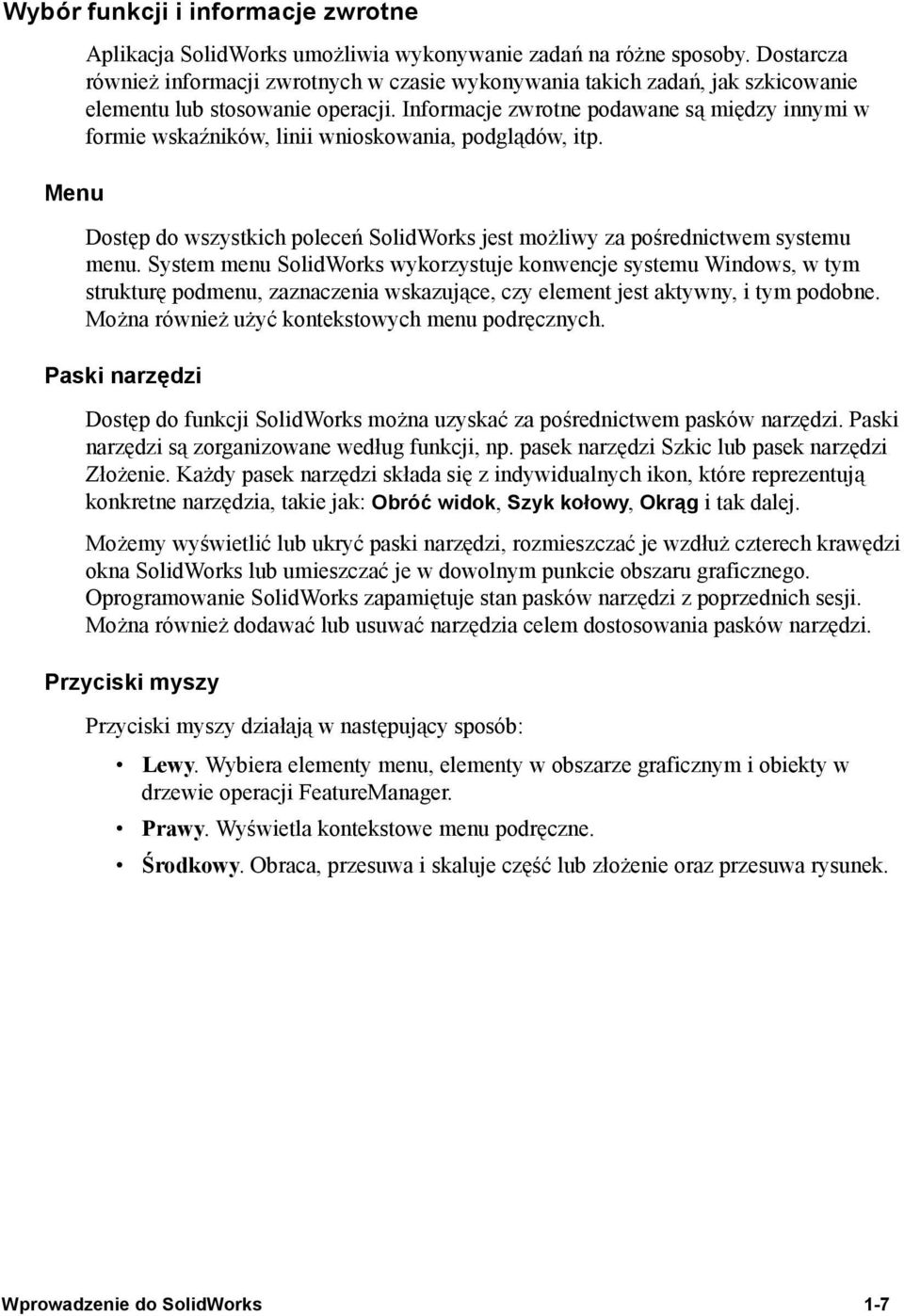

16 Wybór funkcji i informacje zwrotne Menu Aplikacja SolidWorks umożliwia wykonywanie zadań na różne sposoby. Dostarcza również informacji zwrotnych w czasie wykonywania takich zadań, jak szkicowanie elementu lub stosowanie operacji. Informacje zwrotne podawane są między innymi w formie wskaźników, linii wnioskowania, podglądów, itp. Dostęp do wszystkich poleceń SolidWorks jest możliwy za pośrednictwem systemu menu. System menu SolidWorks wykorzystuje konwencje systemu Windows, w tym strukturę podmenu, zaznaczenia wskazujące, czy element jest aktywny, i tym podobne. Można również użyć kontekstowych menu podręcznych. Paski narzędzi Dostęp do funkcji SolidWorks można uzyskać za pośrednictwem pasków narzędzi. Paski narzędzi są zorganizowane według funkcji, np. pasek narzędzi Szkic lub pasek narzędzi Złożenie. Każdy pasek narzędzi składa się z indywidualnych ikon, które reprezentują konkretne narzędzia, takie jak: Obróć widok, Szyk kołowy, Okrąg i tak dalej. Możemy wyświetlić lub ukryć paski narzędzi, rozmieszczać je wzdłuż czterech krawędzi okna SolidWorks lub umieszczać je w dowolnym punkcie obszaru graficznego. Oprogramowanie SolidWorks zapamiętuje stan pasków narzędzi z poprzednich sesji. Można również dodawać lub usuwać narzędzia celem dostosowania pasków narzędzi. Przyciski myszy Przyciski myszy działają w następujący sposób: Lewy. Wybiera elementy menu, elementy w obszarze graficznym i obiekty w drzewie operacji FeatureManager. Prawy. Wyświetla kontekstowe menu podręczne. Środkowy. Obraca, przesuwa i skaluje część lub złożenie oraz przesuwa rysunek. Wprowadzenie do SolidWorks 1-7

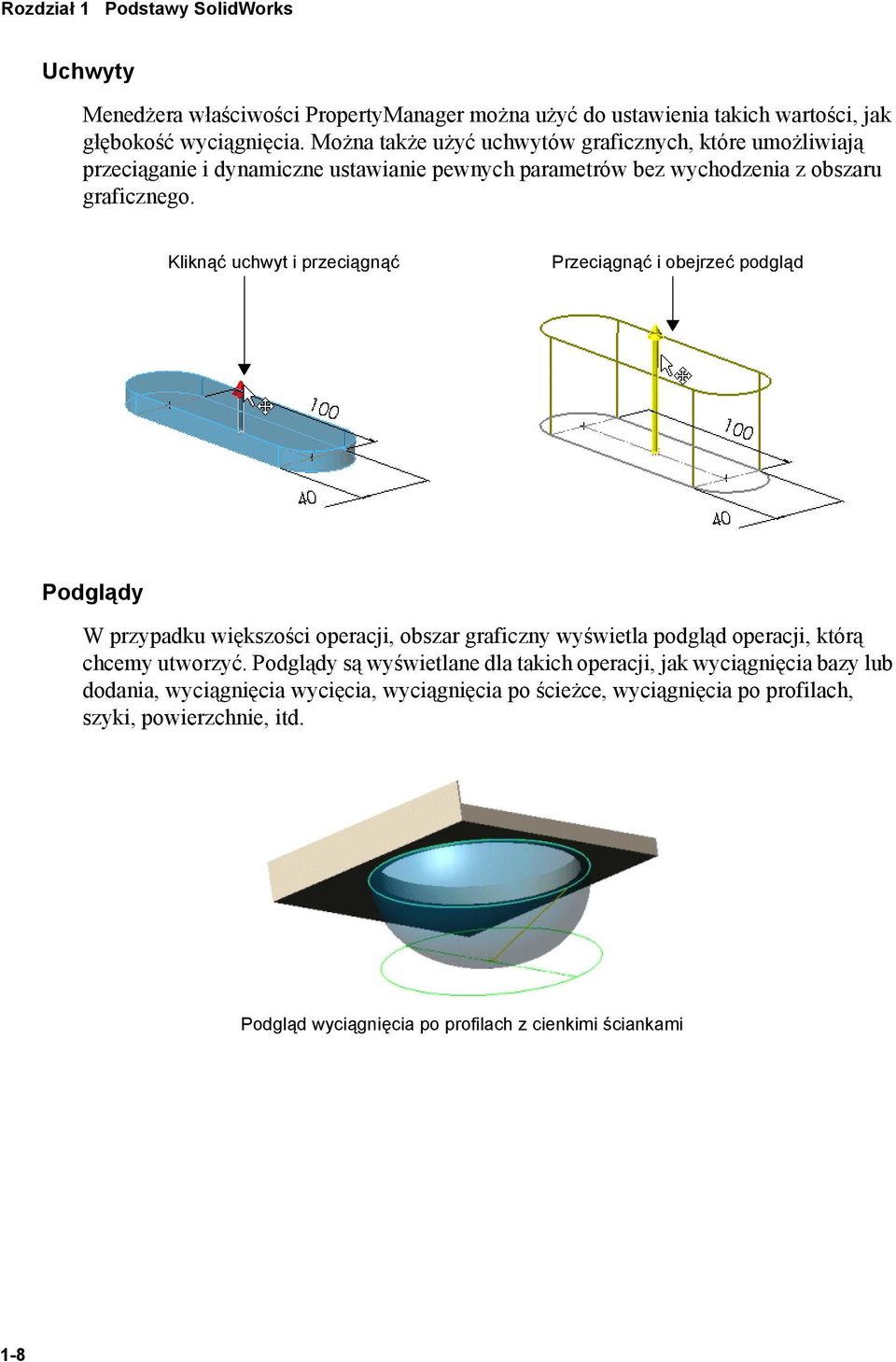

17 Rozdział 1 Podstawy SolidWorks Uchwyty Menedżera właściwości PropertyManager można użyć do ustawienia takich wartości, jak głębokość wyciągnięcia. Można także użyć uchwytów graficznych, które umożliwiają przeciąganie i dynamiczne ustawianie pewnych parametrów bez wychodzenia z obszaru graficznego. Kliknąć uchwyt i przeciągnąć Przeciągnąć i obejrzeć podgląd Podglądy W przypadku większości operacji, obszar graficzny wyświetla podgląd operacji, którą chcemy utworzyć. Podglądy są wyświetlane dla takich operacji, jak wyciągnięcia bazy lub dodania, wyciągnięcia wycięcia, wyciągnięcia po ścieżce, wyciągnięcia po profilach, szyki, powierzchnie, itd. Podgląd wyciągnięcia po profilach z cienkimi ściankami 1-8
18 Informacja wskaźnika Podczas tworzenia szkicu wskaźnik zmienia się dynamicznie, dostarczając danych o typie elementu szkicu oraz położeniu wskaźnika względem innych elementów szkicu. Na przykład: Wskaźnik informuje o szkicu prostokątnym. Wskaźnik informuje o punkcie środkowym linii szkicu lub krawędzi. Filtry wyboru Filtry wyboru pomagają wybrać konkretny typ elementu, w ten sposób wykluczając wybranie jakiegokolwiek innego typu elementu w obszarze graficznym. Na przykład, jeżeli należy wybrać krawędź w skomplikowanej części lub złożeniu, wybieramy Filtr krawędzi, aby wykluczyć wszelkie inne elementy. Działanie filtrów nie jest ograniczone do takich elementów, jak ściany, powierzchnie czy osie. Z filtra wyboru można również skorzystać, aby wybrać konkretne adnotacje rysunku, takie jak notatki i balony, symbole spoiny, tolerancje położenia i kształtu, itp. Ponadto przy użyciu filtrów wyboru można wybierać wiele elementów. Na przykład, aby zastosować zaokrąglenia, czyli operację, która zaokrągla krawędzie, można wybrać pętlę składającą się z wielu przylegających do siebie krawędzi. Wybierz inny Aby uzyskać więcej informacji na temat stosowania filtrów, należy zapoznać się z tematem Filtry wyboru w Podręczniku on-line użytkownika oprogramowania SolidWorks. Funkcji Wybierz inny należy użyć, aby przewinąć wiele krawędzi lub ścian w części, w tym krawędzi i ścian, które są ukryte. Wprowadzenie do SolidWorks 1-9

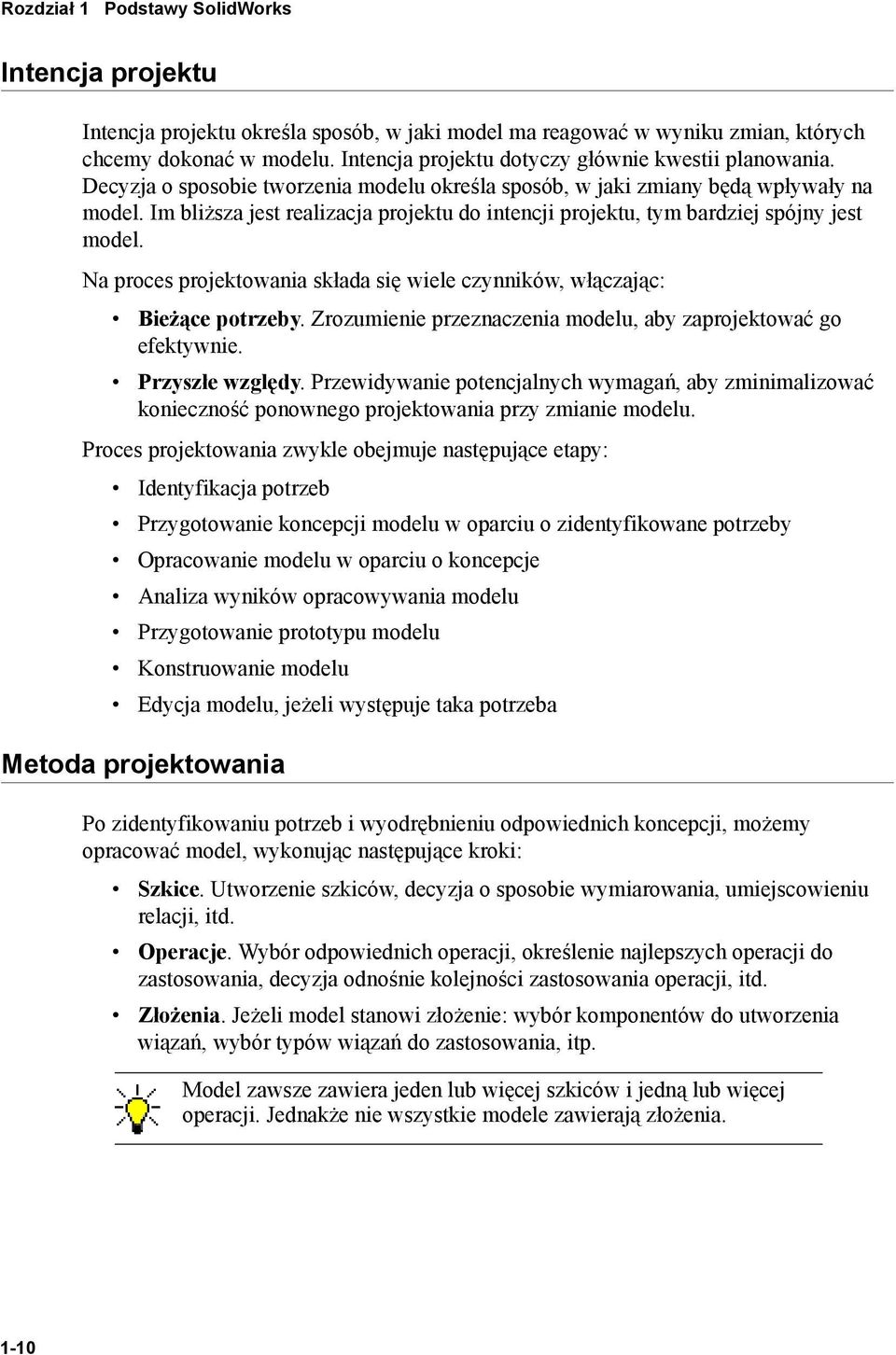

19 Rozdział 1 Podstawy SolidWorks Intencja projektu Intencja projektu określa sposób, w jaki model ma reagować w wyniku zmian, których chcemy dokonać w modelu. Intencja projektu dotyczy głównie kwestii planowania. Decyzja o sposobie tworzenia modelu określa sposób, w jaki zmiany będą wpływały na model. Im bliższa jest realizacja projektu do intencji projektu, tym bardziej spójny jest model. Na proces projektowania składa się wiele czynników, włączając: Bieżące potrzeby. Zrozumienie przeznaczenia modelu, aby zaprojektować go efektywnie. Przyszłe względy. Przewidywanie potencjalnych wymagań, aby zminimalizować konieczność ponownego projektowania przy zmianie modelu. Proces projektowania zwykle obejmuje następujące etapy: Identyfikacja potrzeb Przygotowanie koncepcji modelu w oparciu o zidentyfikowane potrzeby Opracowanie modelu w oparciu o koncepcje Analiza wyników opracowywania modelu Przygotowanie prototypu modelu Konstruowanie modelu Edycja modelu, jeżeli występuje taka potrzeba Metoda projektowania Po zidentyfikowaniu potrzeb i wyodrębnieniu odpowiednich koncepcji, możemy opracować model, wykonując następujące kroki: Szkice. Utworzenie szkiców, decyzja o sposobie wymiarowania, umiejscowieniu relacji, itd. Operacje. Wybór odpowiednich operacji, określenie najlepszych operacji do zastosowania, decyzja odnośnie kolejności zastosowania operacji, itd. Złożenia. Jeżeli model stanowi złożenie: wybór komponentów do utworzenia wiązań, wybór typów wiązań do zastosowania, itp. Model zawsze zawiera jeden lub więcej szkiców i jedną lub więcej operacji. Jednakże nie wszystkie modele zawierają złożenia. 1-10

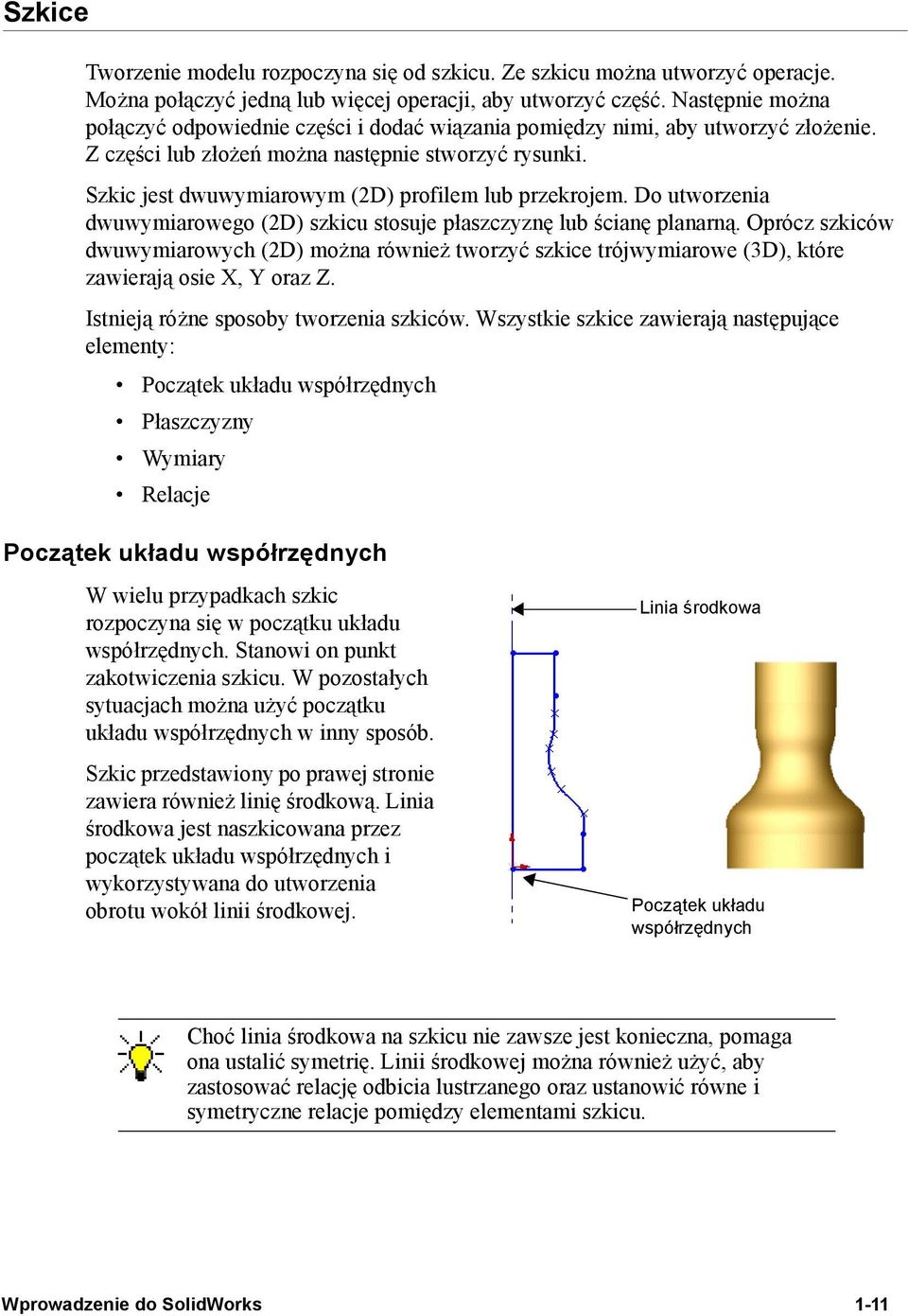

20 Szkice Tworzenie modelu rozpoczyna się od szkicu. Ze szkicu można utworzyć operacje. Można połączyć jedną lub więcej operacji, aby utworzyć część. Następnie można połączyć odpowiednie części i dodać wiązania pomiędzy nimi, aby utworzyć złożenie. Zczęści lub złożeń można następnie stworzyć rysunki. Szkic jest dwuwymiarowym (2D) profilem lub przekrojem. Do utworzenia dwuwymiarowego (2D) szkicu stosuje płaszczyznę lub ścianę planarną. Oprócz szkiców dwuwymiarowych (2D) można również tworzyć szkice trójwymiarowe (3D), które zawierają osie X, Y oraz Z. Istnieją różne sposoby tworzenia szkiców. Wszystkie szkice zawierają następujące elementy: Początek układu współrzędnych Płaszczyzny Wymiary Relacje Początek układu współrzędnych W wielu przypadkach szkic rozpoczyna się w początku układu współrzędnych. Stanowi on punkt zakotwiczenia szkicu. W pozostałych sytuacjach można użyć początku układu współrzędnych w inny sposób. Szkic przedstawiony po prawej stronie zawiera również linię środkową. Linia środkowa jest naszkicowana przez początek układu współrzędnych i wykorzystywana do utworzenia obrotu wokół linii środkowej. Linia środkowa Początek układu współrzędnych Choć linia środkowa na szkicu nie zawsze jest konieczna, pomaga ona ustalić symetrię. Linii środkowej można również użyć, aby zastosować relację odbicia lustrzanego oraz ustanowić równe i symetryczne relacje pomiędzy elementami szkicu. Wprowadzenie do SolidWorks 1-11
21 Rozdział 1 Podstawy SolidWorks Płaszczyzny Wymiary Płaszczyzny można tworzyć w dokumentach części lub złożenia. Na płaszczyznach można szkicować, używając takich narzędzi szkicowania, jak Linia lub Prostokąt, utworzyć widok przekroju modelu, itd. W niektórych modelach, płaszczyzna wybrana do szkicowania ma wpływ tylko na żądany wygląd modelu w standardowym widoku izometrycznym (3D). Nie ma ona wpływu na intencję projektu. W innych modelach wybór prawidłowej płaszczyzny początkowej do szkicowania może pomóc w Płaszczyzna stworzeniu bardziej efektywnego modelu. Płaszczyzna Przednia jest płaszczyzną domyślną dla pierwszego szkicu w nowej części. Pozostałe dwie płaszczyzny standardowe wykorzystują orientację górną i prawą. Płaszczyzny można również dodawać i ustawiać w zależności od potrzeb. Aby uzyskać więcej informacji o płaszczyznach, należy zapoznać się z tematem Tworzenie płaszczyzn w Podręczniku on-line użytkownika oprogramowania SolidWorks. Możliwe jest określenie wymiarów i relacji geometrycznych pomiędzy elementami. Wymiary definiują długość, promień, itd. Przy zmianie wymiarów, zmienia się rozmiar i kształt części. W zależności od sposobu wymiarowania części, można zachować intencję projektu. Patrz: Intencja projektu na stronie Jednym ze sposobów zachowania intencji projektu jest ustalenie jednego wymiaru przy jednoczesnej zmianie innych wymiarów. W tym kontekście występują wymiary sterujące i wymiary zależne (patrz następny rozdział). 1-12
22 Wymiary sterujące Wymiary sterujące tworzymy przy użyciu narzędzia Wymiar. Wymiary sterujące zmieniają rozmiar modelu przy zmianie ich wartości. Na przykład w pokrętle baterii możemy zmienić wysokość pokrętła z 40 mm na 55 mm, lecz dolny promień 13,30 mm pozostaje stały. Można zauważyć, jak zmienia się kształt części obróconej wokół osi, ponieważ splajn nie jest zwymiarowany. Splajn bez wymiarów Wymiary sterujące Wprowadzenie do SolidWorks 1-13
23 Rozdział 1 Podstawy SolidWorks Aby zachować jednorodny kształt wygenerowany przez splajn, konieczne jest zwymiarowanie splajnu. W dalszym ciągu możliwa jest zmiana wysokości bazy pokrętła baterii. Wymiary zależne Niektóre wymiary modelu są wymiarami zależnymi. Wymiary zależne są tworzone przez oprogramowanie SolidWorks i używane tylko w celach informacyjnych. Wymiary zależne można usunąć, lecz nie można ich modyfikować. Wymiary zależne zmieniają się przy modyfikacji wymiarów sterujących. Jeśli w pokrętle baterii zwymiarujemy całkowitą wysokość (40 mm), pionowy odcinek poniżej splajnu (7 mm) oraz segment splajnu (25 mm), wówczas pionowy segment powyżej splajnu (8 mm) jest wymiarem zależnym. Podjęcie decyzji o tym, które wymiary są wymiarami sterującymi, a które wymiarami zależnymi, ma wpływ na projekt. Na przykład, jeżeli zwymiarujemy całkowitą wysokość (40 mm) i utworzymy relację równości (patrz następny rozdział) pomiędzy górnym i dolnym pionowym segmentem (7 mm), wówczas splajn stanie się wymiarem zależnym (26 mm). Wymiar zależny Wymiar zależny Relacja równości pomiędzy dwoma pionowymi segmentami (7 mm) 1-14
24 Definicje szkicu Relacje Szkice mogą być całkowicie zdefiniowane, niedodefiniowane lub przedefiniowane. Wcałkowicie zdefiniowanym szkicu, wszystkie linie i krzywe oraz ich pozycje są opisane wymiarami lub relacjami (patrz następny rozdział), bądź wymiarami i relacjami. Nie ma konieczności pełnego zdefiniowania szkiców przed ich użyciem do tworzenia operacji. Jednakże szkice należy całkowicie zdefiniować, aby dokończyć część. Wyświetlając elementy szkicu, które są niedodefiniowane, można określić, co należy dodać (wymiar lub relacje), aby całkowicie zdefiniować szkic. Aby określić, czy szkic jest niedodefiniowany, można użyć oznaczeń barwnych. Oprócz oznaczeń barwnych, w szkicach niedodefiniowanych elementy nie są unieruchomione w szkicu, tak więc można je przeciągać. Szkice przedefiniowane zawierają zbędne wymiary lub relacje. Przedefiniowane wymiary lub relacje można usuwać, lecz nie można ich edytować. Relacje ustalają relacje geometryczne (równości, styczności, itp.) pomiędzy elementami szkicu. Na przykład w poniższym szkicu można ustalić relację równości pomiędzy dwoma elementami poziomymi o długości 100 mm. Można by zwymiarować każdy z poziomych elementów indywidualnie, niemniej po ustaleniu relacji równości pomiędzy tymi dwoma elementami poziomymi, zmiana długości będzie wymagać aktualizacji tylko jednego wymiaru. Relacje są zapisywane wraz ze szkicem. Relacje można stosować w następujący sposób: Wnioskowanie. Niektóre relacje są tworzone przez wnioskowanie. Na przykład podczas szkicowania dwóch poziomych elementów celem utworzenia wyciągnięcia bazy dla bazy baterii, relacje poziome i równoległości są tworzone poprzez wnioskowanie. Relacje poziome i równoległości Dodawanie relacji. W razie potrzeby można również użyć narzędzia Dodaj relacje. Na przykład, aby utworzyć trzony baterii, należy naszkicować dwa łuki dla każdego trzonu. Wprowadzenie do SolidWorks 1-15
25 Rozdział 1 Podstawy SolidWorks Aby ustalić pozycję trzonów, należy dodać relację styczności pomiędzy zewnętrznymi łukami a górną poziomą linią konstrukcyjną (wyświetlaną jako linia przerywana). Dla każdego trzonu dodajemy również relację koncentryczną pomiędzy łukiem wewnętrznym a zewnętrznym. Relacja styczności pomiędzy łukiem a górną linią konstrukcyjną Linie konstrukcyjne Dodawanie relacji: Relacja koncentryczna Stopień skomplikowania szkicu Prosty szkic jest łatwo utworzyć i aktualizować, a także można go szybciej przebudować. Jednym ze sposobów upraszczania szkicu jest stosowanie relacji podczas szkicowania (patrz poprzedni rozdział). Można także wykorzystać powtórzenie i symetrię. Na przykład trzony baterii w bazie baterii zawierają powtarzające się elementy szkicu. Powtórzenie pozwala nam odbić w lustrze lewą i prawą stronę, używając linii środkowej, w wyniku czego nastąpi automatyczne utworzenie pewnych relacji i wymiarów. Pozycję łuków od początku układu współrzędnych można wywnioskować. Relację koncentryczną między jednym z wewnętrznych łuków a łukiem zewnętrznym bazy można zwymiarować i dodać raz. Wnioskowanie łuku na podstawie początku układu współrzędnych Linia środkowa przy włączonym narzędziu lustra Szkice odbite w lustrze Zakończony i zwymiarowany szkic 1-16
26 Operacje Po zakończeniu szkicu, można utworzyć model trójwymiarowy (3D) używając takich operacji, jak wyciągnięcie (baza baterii) lub obrót wokół linii środkowej (pokrętło baterii). Tworzenie szkicu Wymiarowanie szkicu Wyciągnięcie szkicu 10 mm Niektóre operacje oparte na szkicach są kształtami (dodania, wycięcia, otwory, itp.). Inne operacje oparte na szkicach, takie jak wyciągnięcia po profilach i wyciągnięcia po ścieżce, wykorzystują profile poruszające się wzdłuż ścieżki. Innym typem operacji są operacje stosowane, takie jak zaokrąglenia, sfazowania czy skorupy. Wszystkie części zawierają operacje oparte na szkicach, a większość części zawiera również operacje stosowane. Operacje oparte na szkicach: Baza-wyciągnięcie po ścieżce rury odpływowej Operacja stosowana: Zaokrąglenia Istnieje kilka czynników mających wpływ na sposób stosowania operacji. Czynniki te to między innymi wybór pomiędzy różnymi operacjami, takimi jak wyciągnięcie po ścieżce lub wyciągnięcie po profilach, celem uzyskania tych samych wyników, stosowanie operacji w modelu w konkretnej kolejności i tym podobne. Aby uzyskać więcej informacji o operacjach, należy zapoznać się z Rozdział 2, Części. Wprowadzenie do SolidWorks 1-17
27 Rozdział 1 Podstawy SolidWorks Złożenia W celu utworzenia złożeń, można utworzyć wiele pasujących do siebie części. Części integruje się w złożeniu, używając takich Wiązań, jak Wspólne czy Współliniowe. Używając takich narzędzi, jak Przenieś komponent lub Obróć komponent, można zobaczyć, jak części w złożeniu funkcjonują w kontekście trójwymiarowym (3D). Aby upewnić się, że złożenie funkcjonuje prawidłowo, można użyć takich narzędzi złożenia, jak Wykrywanie kolizji czy Wykrywanie przenikania. Złożenie baterii zbudowane z komponentu rurki wypływowej oraz dwóch komponentów pokręteł baterii Złożenie baterii z wykrywaniem kolizji, przy aktywnej opcji Zatrzymaj przy kolizji. Rysunki Rysunki tworzy się z modeli części lub złożeń. Rysunki są dostępne w postaci wielu widoków. Widoki obejmują widok standardowy potrójny, widok izometryczny (3D), itp. Możliwy jest import wymiarów z dokumentu modelu, dodawanie adnotacji, takich jak symbole pola odniesienia, itd. Widok standardowy potrójny Widok izometryczny 1-18
28 Edycja modelu Aby poddać edycji szkice, rysunki, części lub złożenia, należy użyć drzewa operacji FeatureManager oraz menedżera właściwości PropertyManager w programie SolidWorks. Możliwości edycyjne obejmują: Edycja szkicu. Można wybrać szkic w drzewie operacji FeatureManager, a następnie poddać go edycji. Można edytować elementy szkicu, zmieniać wymiary, wyświetlać lub usuwać istniejące relacje, dodawać nowe relacje pomiędzy elementami szkicu, zmieniać rozmiary wyświetlania wymiarów, itd. Edycja operacji. Po utworzeniu operacji możliwa jest zmiana większości wartości skojarzonych z daną operacją. Aby poddać operację edycji, należy użyć polecenia Edytuj definicję, wyświetlając odpowiedniego menedżera właściwości PropertyManager. Jeżeli na przykład zastosowano Stały promień zaokrąglenia do krawędzi, wyświetlony zostanie menedżer właściwości PropertyManager Zaokrąglenie, w którym można zmienić ten promień. Operacja bez zaokrąglenia Operacja zaokrąglenia: zastosowano promień 12 mm Operacja zaokrąglenia: zastosowano promień 18 mm Ukrywanie i pokazywanie. W przypadku pewnych geometrii, na przykład brył z wieloma powierzchniami w jednym modelu, można ukryć jeden lub więcej obiektów powierzchniowych. Możemy także ukrywać i pokazywać szkice we wszystkich dokumentach, a także widoki, linie i komponenty na rysunkach. Wygaszanie i przywracanie. W drzewie operacji FeatureManager można wybrać dowolną operację i ją wygasić, aby wyświetlić model bez danej operacji. Następnie można przywrócić operację, aby wyświetlić model w pierwotnym stanie. Możemy również wygaszać i przywracać komponenty w złożeniach (patrz: Metody projektowania złożeń na stronie 3-2). Pasek przewijania. Aby wyświetlić model z wieloma operacjami, należy przewinąć paskiem drzewo operacji FeatureManager do poprzedniego stanu. Na ekranie zostaną wyświetlone wszystkie operacje w modelu do stanu paska przewijania do chwili, gdy drzewo operacji FeatureManager zostanie przywrócone do pierwotnego stanu. Wprowadzenie do SolidWorks 1-19
29 Rozdział 1 Podstawy SolidWorks Zasoby SolidWorks Poza niniejszym podręcznikiem użytkownik ma dostęp do wielu innych zasobów wspomagających projektowanie modeli. Należą do nich: Samouczek on-line. Samouczek on-line zawiera praktyczne przykłady z wyjaśnieniami krok po kroku. Znajduje się w nim ponad dwadzieścia różnych modeli. Ćwiczenia dotyczą różnych tematów i charakteryzują się różnym stopniem trudności. Dostęp do Samouczka on-line można uzyskać poprzez menu Pomoc. Portfolio projektu. Portfolio projektu demonstruje różnorodne modele z punktu widzenia koncepcji. Analizuje ono pewną liczbę modeli i ukazuje przykłady uzasadniające, dlaczego projektant modelu wybrał określoną metodę projektowania. Pomoc on-line. Podręcznik on-line użytkownika oprogramowania SolidWorks objaśnia wszystkie funkcje oprogramowania SolidWorks. Zawiera tematy kontekstowe, do których dostęp jest możliwy z menedżera właściwości PropertyManager, a także dodatkowe tematy, przykłady graficzne i animacje. Można również skorzystać z funkcji wyszukiwania, spisu treści lub indeksu. Dostępny jest także glosariusz terminologii SolidWorks. Dodatkowa pomoc on-line. Wszelkie dodatki zawierają pomoc on-line. Istnieje również pomoc on-line dla interfejsu programowania aplikacji (Application Program Interface - API) oraz pomoc dla użytkowników oprogramowania AutoCad. Dodatkowe zasoby. Inne zasoby są dostępne za pośrednictwem witryny internetowej SolidWorks. Zawierają one przykłady projektów, często zadawane pytania, listę pokrewnych podręczników i inne podobne materiały. 1-20
30 2 Części Części stanowią moduły konstrukcyjne, z których zbudowany jest każdy model SolidWorks. Każde tworzone złożenie i rysunek składa się z części. Niniejszy rozdział omawia następujące tematy: Informacje ogólne. Informacje o niektórych często wykorzystywanych narzędziach przeznaczonych do tworzenia części w oprogramowaniu SolidWorks. Pulpit. Prezentacja narzędzi wyciągnięcia, wyciągnięcia po ścieżce, skorupy oraz zaokrąglenia. Bateria. Omówienie dodatkowych sposobów wykorzystania narzędzi wyciągnięcia po ścieżce oraz zaokrąglenia. Pokrętło baterii. Użycie bardziej szczegółowych szkiców i narzędzia obracania. Drzwi szafki. Tworzenie ukośnych krawędzi za pomocą narzędzia sfazowania. Listwy profilowe. Projektowanie modelu przy użyciu odbić lustrzanych i konfiguracji. Zawias. Tworzenie części z arkusza blachy z użyciem narzędzi odgięcia bazowego, wypustu, szyku liniowego oraz podwinięcia. Wprowadzenie do SolidWorks 2-1
31 Rozdział 2 Części Informacje ogólne Niniejszy rozdział przedstawia niektóre często wykorzystywane narzędzia przeznaczone do tworzenia części w oprogramowaniu SolidWorks. Wiele części w niniejszym rozdziale wykorzystuje te same narzędzia (np. wyciągnięcie), dlatego też zostaną one omówione szczegółowo tylko przy ich pierwszym wystąpieniu. Na początku każdego podrozdziału zostanie przedstawione podejście projektowe przyjęte dla każdej z części. Jest to przegląd wysokiego poziomu narzędzi używanych do tworzenia części. Przegląd ten przedstawia zarys operacji, dlatego użytkownik może pominąć te fragmenty, które są już dla niego zrozumiałe. UWAGA: Szafka, rura odpływowa oraz rury zasilające zastosowane w toaletce nie są omówione w niniejszym rozdziale, ponieważ stanowią one powtórzenie użycia przedstawionych już narzędzi. Części te zostaną omówione w kolejnych rozdziałach. Pulpit Pulpit jest pojedynczą częścią, która obejmuje umywalkę oraz blat. W pierwszej kolejności należy utworzyć blat, a następnie umywalkę. Do utworzenia pulpitu konieczne jest użycie kilku narzędzi, które są często używane w oprogramowaniu SolidWorks, w tym wyciągnięcia, wyciągnięcia po ścieżce, skorupy oraz zaokrągleń. Podejście projektowe Wyciągnięcie Wyciągnięcie Wytnijwyciągnięcie Wyciągnięcie po ścieżce Skorupa Zaokrąglenie 2-2
32 Utworzenie operacji bazy z wyciągnięciem Przed utworzeniem operacji wyciągnięcia, konieczne jest wykonanie szkicu. Omawiany szkic prostokątny ma wymiary 600 mm x 580 mm. Szkic rozpoczyna się w początku układu współrzędnych. Początek układu współrzędnych jest pomocnym punktem odniesienia dla szkiców. Jest to współrzędna (0,0) szkicu dwuwymiarowego (2D). W przypadku rozpoczęcia szkicu w początku układu współrzędnych, jego pozycja jest ustalona. Gdy do szkicu zostaną dodane wymiary i relacje, będzie on całkowicie zdefiniowany. Początek układu współrzędnych Po naszkicowaniu prostokąta, należy użyć narzędzia Wyciągnięcie, aby utworzyć trójwymiarową (3D) operację bazy. Szkic jest wyciągany w kierunku normalnej do płaszczyzny szkicu. Omawiany model jest wyświetlany jako widok izometryczny, dlatego bez problemu można przyjrzeć się jego strukturze. W przypadku projektowania modelu trójwymiarowego (3D), w pierwszej kolejności należy utworzyć szkic dwuwymiarowy (2D), a następnie utworzyć operację trójwymiarową (3D). Wprowadzenie do SolidWorks 2-3
33 Rozdział 2 Części Dodanie wyciągnięcia do bazy Drugie wyciągnięcie dodaje materiał do części, budując na jej bazie. W niniejszym przykładzie dokonujemy wyciągnięcia krawędzi pulpitu. W pierwszej kolejności należy utworzyć szkic do wyciągnięcia. Jest to szkic w kształcie litery L wykonany przy użyciu narzędzia Linia. Następnie korzystamy z narzędzia Wyciągnięcie, aby utworzyć krawędzie pulpitu. Wyciągnięcie Usunięcie materiału z użyciem narzędzia Wytnij-wyciągnięcie Narzędzie Wytnij-wyciągnięcie jest podobne do operacji wyciągnięcia, z tą różnicą, że materiał z modelu jest usuwany, a nie dodawany. W pierwszej kolejności tworzymy dwuwymiarowy (2D) szkic, a następnie dokonujemy wycięcia-wyciągnięcia. W niniejszym przykładzie używamy narzędzia Elipsa, aby sporządzić podłużny szkic. Po zakończeniu operacji wycięcia-wyciągnięcia, pulpit będzie posiadał otwór na umywalkę. Lekcja dotycząca operacji wyciągnięcia znajduje się w temacie Witamy w Lekcji 1 z Podstawy w trzech lekcjach w Samouczku on-line. 2-4
34 Użycie wyciągnięcia po ścieżce do utworzenia bryły Po wykonaniu operacji wycięcia-wyciągnięcia, tworzymy umywalkę przy użyciu narzędzia Wyciągnięcie po ścieżce. Wyciągnięcie po ścieżce tworzy operację przez przemieszczenie profilu wzdłuż ścieżki. W pierwszej kolejności należy naszkicować dwie krzywe prowadzące przy użyciu narzędzia Łuk trzypunktowy. Te dwuwymiarowe (2D) krzywe sterują pośrednimi profilami w miarę przesuwania szkicu wzdłuż ścieżki. W drugiej kolejności należy naszkicować ścieżkę, po której profil ma podążać. Umywalka znajduje się pod pulpitem, tak więc należy naszkicować pionową linię skierowaną ku dołowi, rozpoczynając w środku elipsy. Następnie należy utworzyć profil. Szkicujemy profil umywalki przy użyciu narzędzia Elipsa. Krzywe prowadzące Ścieżka Na zakończenie należy użyć narzędzia Wyciągnięcie po ścieżce, aby przeprowadzić profil wzdłuż ścieżki, ograniczając go krzywymi prowadzącymi. Profil Lekcja dotycząca wyciągnięć po ścieżce znajduje się w temacie Operacje obrotu wokół linii środkowej oraz wyciągnięcia po ścieżce w Samouczku on-line. Wprowadzenie do SolidWorks 2-5
35 Rozdział 2 Części Użycie wyciągnięcia po profilach do utworzenia bryły Alternatywne podejście projektowe Nie istnieje coś takiego, jak prawidłowe czy nieprawidłowe sposoby projektowania części, złożenia czy rysunku. Niemniej pewne metody projektowe są bardziej efektywne niż inne. Jako alternatywy dla wyciągnięcia po ścieżce można użyć narzędzia Wyciągnięcie po profilach, aby utworzyć umywalkę. Wyciągnięcie po profilach jest operacją bryły, która łączy dwa lub więcej profili szkicu. W niniejszym przykładzie wyciągnięcie po profilach tworzy umywalkę, łącząc szkic eliptyczny oraz naszkicowany punkt. Przy tworzeniu wyciągnięcia po profilach, profile szkicu muszą być położone na różnych płaszczyznach. Szkice dwuwymiarowe (2D) muszą leżeć na płaszczyźnie lub na ścianie planarnej. Domyślnie każda z części SolidWorks posiada płaszczyznę przednią, górną oraz prawą. Możliwe jest szkicowanie na dowolnej z tych płaszczyzn. W omawianym przykładzie należy utworzyć nową płaszczyznę, Płaszczyzna1, poprzez odsunięcie jej od płaszczyzny Górnej. Płaszczyzna1 jest równoległa do płaszczyzny Górnej. W pierwszej kolejności należy naszkicować elipsę na dolnej powierzchni pulpitu przy użyciu narzędzia szkicowania Rzutowanie elementów. Narzędzie to tworzy szkic poprzez rzutowanie szkicu wycięcia-wyciągnięcia na płaszczyznę Przednią. Następnie przy użyciu narzędzia Punkt należy naszkicować punkt na Płaszczyźnie1. Skoro mamy już dwa profile szkicu, możemy użyć narzędzia Wyciągnięcie po profilach, aby je połączyć. Oprogramowanie SolidWorks użyje cieniowanego podglądu dla zilustrowania przyszłego wyglądu modelu zanim zaakceptujemy operację. Punkt 2-6
36 Lekcja dotycząca wyciągnięć po profilach znajduje się w temacie Operacje wyciągnięcia po profilach w Samouczku on-line. Lepiej jest użyć wyciągnięcia po ścieżce zamiast wyciągnięcia po profilach, ponieważ wyciągnięcie po ścieżce jest przebudowywane szybciej, co poprawia wydajność systemu. Ponadto wyciągnięcia po ścieżce można łatwiej utworzyć, gdy chcemy uzyskać niezmienny kształt przekroju poprzecznego w modelu. Wykonanie skorupy z części Ze względu na to, że wyciągnięcie po profilach tworzy operację bryły, konieczne jest wycięcie z niej materiału, celem utworzenia umywalki. Narzędzie Skorupa wydrąża umywalkę i usuwa górną ścianę. Gdy tworzymy skorupę z części w oprogramowaniu SolidWorks, wszystkie wybrane ściany zostaną usunięte, a pozostałość części będą stanowić cienkie ścianki. Lekcja dotycząca skorup znajduje się w temacie Witamy w Lekcji 1 z Podstawy w trzech lekcjach w Samouczku on-line. Wprowadzenie do SolidWorks 2-7
37 Rozdział 2 Części Zaokrąglanie ostrych krawędzi przy użyciu polecenia Zaokrąglenia Aby dokończyć pulpit, dodamy operacje zaokrąglenia do modelu w celu zaokrąglenia ostrych krawędzi. Zaokrąglenie jest wewnętrznym wyokrągleniem krawędzi na powierzchni lub bryle. Podczas tworzenia zaokrąglenia należy ustalić promień określający łagodność krawędzi. Zaokrąglenia kosmetyczne najlepiej odłożyć na sam koniec, gdy cała geometria będzie już na swoim miejscu. Modele są przebudowywane szybciej, gdy zaokrąglenia wykonuje się na końcu procesu projektowania. Zaokrąglenia są operacjami stosowanymi, a nie operacjami szkicu. Oznacza to, że zaokrąglenia nie wymagają od projektanta tworzenia szkicu. Należy natomiast wybrać krawędzie istniejącej operacji do zaokrąglenia, ustawić promień zaokrąglenia i utworzyć zaokrąglenie. Wraz ze wzrostem promienia, krawędzie lub ściany stają się bardziej zaokrąglone. Lekcja dotycząca zaokrągleń znajduje się w temacie Operacje zaokrąglenia w Samouczku on-line. 2-8
38 Bateria Większość części zawiera operacje wyciągnięcia oraz zaokrąglenia. Również w baterii wykorzystano te narzędzia, obok narzędzia wyciągnięcia po ścieżce. W poniższym przykładzie operacja wyciągnięcia po ścieżce wykorzystana została do utworzenia rurki wypływowej. Podejście projektowe Wyciągnięcie Wyciągnięcie Wyciągnięcie po ścieżce Dodatkowe wyciągnięcia i zaokrąglenia Utworzenie wyciągnięcia po ścieżce Po utworzeniu bazy baterii przy użyciu dwóch operacji wyciągnięcia, model wygląda jak na rysunku. Wyciągnięcia Do utworzenia rurki wypływowej należy użyć narzędzia Wyciągnięcie po ścieżce. W niniejszym przykładzie profil jest szkicem kołowym, a ścieżka jest naszkicowanym łukiem, który jest styczny do linii pionowej. Nie ma potrzeby stosowania krzywych prowadzących, ponieważ profil kołowy posiada taki sam kształt i promień na całej długości wyciągnięcia. Podczas szkicowania profilu i ścieżki, ważne jest, aby punkt początkowy ścieżki leżał na tej samej płaszczyźnie, co profil. Podgląd wyciągnięcia po ścieżce Po utworzeniu pewnych dodatkowych wyciągnięć i zaokrągleń zgodnie z ryciną, projekt baterii jest gotowy. Wyciągnięcia Zaokrąglenia Wprowadzenie do SolidWorks 2-9
Modelowanie części w kontekście złożenia
Modelowanie części w kontekście złożenia W rozdziale zostanie przedstawiona idea projektowania części na prostym przykładzie oraz zastosowanie projektowania w kontekście złożenia do wykonania komponentu
