1 PN-EN ISO Cieplne właściwości użytkowe budynków Obliczanie zużycia energii do ogrzewania Wprowadzenie Metoda obliczania oparta est na podeściu bilansowym uwzględniaącym zmiany temperatury wewnętrzne i zewnętrzne oraz dynamiczny wpływ wewnętrznych zysków ciepła oraz zysków ciepła od promieniowania słonecznego. W odróżnieniu od normy EN 832 ( ) niniesza norma może być stosowana zarówno do budynków mieszkalnych ak i niemieszkalnych. 1

2 Zakres normy Norma podae uproszczoną metodę na potrzeby szacowania rocznego zużycia energii do ogrzewania budynku mieszkalnego lub niemieszkalnego, lub ego części. Norma nie ma zastosowania dla budynków wyposażonych w systemy klimatyzaci, zapewniaący możliwość chłodzenia także podczas sezonu grzewczego. Metoda obemue obliczenia: 1. strat ciepła z budynku ogrzewanego do stałe temperatury wewnętrzne, 2. rocznego zapotrzebowania na ciepło potrzebnego do utrzymania określone, założone temperatury 3. rocznego zapotrzebowania na energię w odniesieniu do systemu grzewczego z uwzględnieniem charakterystyk systemu grzewczego Budynek może mieć kilka stref o różnych temperaturach oraz mieć ogrzewanie przerywane 4 1 m s Vr oa i g η g V L h T hw r 3 hs 2 2

3 Procedura obliczania 1 Definiue się granice stref ogrzewania 2 Definiue się temperatury, współczynniki związane z pracą ogrzewania i dane klimatyczne 3 L - straty ciepła 4 i - zyski ciepła 5 s - zyski od promieniowania słonecznego 6 η - współczynnik wykorzystania zysków 7 h - dla wszystkich okresów obliczeniowych 8 h - roczne 9 zużycie energii do ogrzewania uwzględniaąc straty systemu grzewczego Zastosowanie do budynków istnieących A1. Ocena budynków istnieących (deklaraca energetyczna, planowanie działań termomodernizacynych) A2. Ocena danych (na podstawie rzeczywistego zużycia) A3. Zużycie energii dla budynków istnieących należy określać na podstawie normy z wykorzystaniem danych z A2 A4. Na potrzeby deklaraci energetyczne dane weściowe modyfikue się przymuąc umowne warunki użytkowania A5. Planowanie działań termomodernizacynych korzysta się z danych rzeczywistych. Jednakże, eżeli okaże się, że budynek est użytkowany niezgodnie z proektem, ( ) należy przyąć dane przewidywane zamiast zmierzonych. 3

4 Straty ciepła (bez uwzględnienia przerw w ogrzewaniu) H ( θ θ = ) L Θ i temperatura wymagana Θ e średnia temperatura zewnętrzna w okresie obliczeniowym t długość okresu obliczeniowego H współczynnik strat ciepła budynku i e t Straty ciepła (z uwzględnieniem przerw w ogrzewaniu) L N = = 1 N H ( θiad, θ ) t e + Φ G t N liczba typów ogrzewania N liczba okresów ogrzewania w trakcie sezonu grzewczego Θ iad, temperatura wewnętrzna skorygowana okresu ogrzewania t czas trwania okresu ogrzewania H współczynnik strat ciepła podczas okresu Ф G straty ciepła do gruntu (EN ISO 13370) 4

5 Współczynnik strat ciepła H = H T + H V H T współczynnik strat na przenikanie przez przegrody (EN ISO 13789) H V współczynnik strat na podgrzanie powietrza wentylacynego Zużycie ciepła na podgrzanie powietrza wentylacynego H V = p a c a V V ilość wymian powietrza w przestrzeni ogrzewane p a c a poemność cieplna ednostkowe obętości powietrza m 3 /s= 1200 J/(m 3 K) ; m 3 /h= 0,34 Wh/(m 3 K) 5

6 Wewnętrzne zyski ciepła i = Φ + (1 b) Φ ] t [ i, n i, u = Φ i t Ф i,h uśredniony strumień wewnętrznych zysków ciepła w przestrzeniach ogrzewanych Ф i,u uśredniony strumień wewnętrznych zysków ciepła w przestrzeniach nieogrzewanych Ф i uśredniony strumień wewnętrznych zysków ciepła b - czynnik redukcyny (EN ISO 13789) Zyski od promieniowania słonecznego S = [ I s Asn ] + (1 b) [ I s Asn, n n u ] I s nasłonecznienie A sn efektywna powierzchnia n zbieraąca promieniowanie słoneczne o orientaci 6

7 Współczynnik wykorzystania zysków ciepła η 1 γ 1 γ a = a+ 1 a η = a +1 γ= g / L a=a 0 + τ/τ 0 τ=c/h a 0 (1; 0,8; 0,8) τ 0 (15; 30; 70) C- poemność cieplna wew. elementów budynku H- współczynnik strat ciepłą budynku Zużycie ciepła h = L η g g = i + s h = n hn θ ed θ id η 1 Ht gd d = ( ) + h r th 7

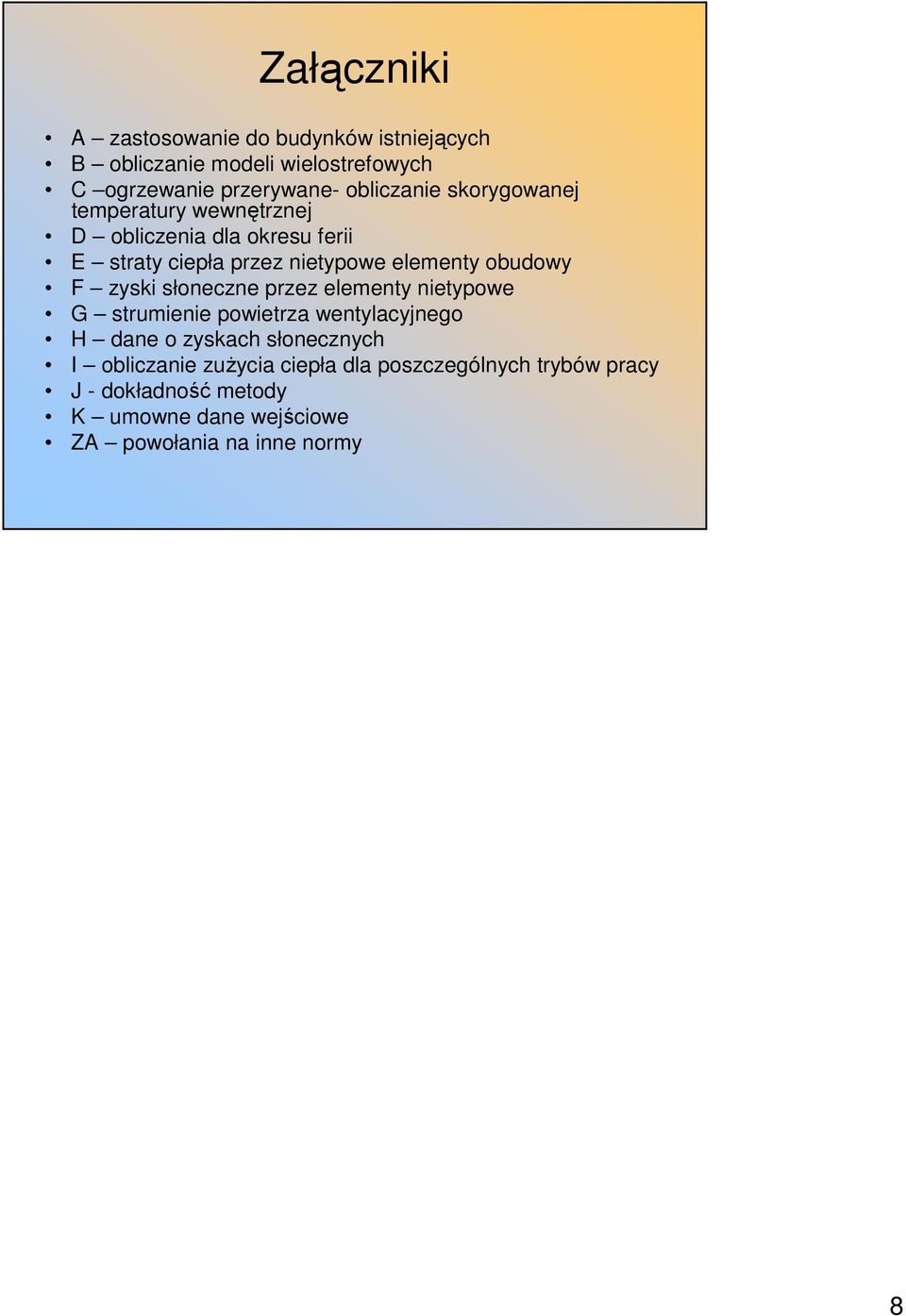

8 Załączniki A zastosowanie do budynków istnieących B obliczanie modeli wielostrefowych C ogrzewanie przerywane- obliczanie skorygowane temperatury wewnętrzne D obliczenia dla okresu ferii E straty ciepła przez nietypowe elementy obudowy F zyski słoneczne przez elementy nietypowe G strumienie powietrza wentylacynego H dane o zyskach słonecznych I obliczanie zużycia ciepła dla poszczególnych trybów pracy J - dokładność metody K umowne dane weściowe ZA powołania na inne normy 8
