1 Wpływ elementów budynku na jego charakterystykę energetyczną

2 Struktura zużycia energii w Europie według sektorów 32% Źródło: Eurima Podstawowe fakty i liczby 2006

3 Dyrektywa Europejska WE 2002/91 Celem Dyrektywy jest, z promowanie poprawy charakterystyki energetycznej budynków we wspólnocie Dyrektywa ustanawia wymagania w zakresie: Ram ogólnych metodologii obliczeń minimum wymagań dla nowych budynków minimum wymagań dla dużych budynków istniejących podlegających renowacji Certyfikacji energetycznej budynków Kontroli urządzeń technicznych w budynkach

metodologii obliczeń minimum wymagań dla nowych budynków minimum wymagań dla dużych budynków

4 Certyfikacja energetyczna budynków przepisy Ustawa z dnia 19 września 2007 r. o zmianie ustawy Prawo Budowlane Rozporządzenie Ministra Infrastruktury z dnia 21 stycznia 2008 r. w sprawie przeprowadzania szkolenia oraz egzaminu dla osób ubiegających się o uprawnienie do sporządzania świadectwa charakterystyki energetycznej budynku, lokalu mieszkalnego oraz części budynku stanowiącej samodzielną całość techniczno użytkową Rozporządzenia Ministra Infrastruktury w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku

w sprawie przeprowadzania szkolenia oraz egzaminu dla osób ubiegających się o uprawnienie do sporządzania świadectwa charakterystyki

5 Metodologia obliczeń CIEPŁO UŻYTKOWE DLA OGRZEWANIA I WENTYLACJI Q H CHŁÓD UŻYTKOWY DLA CHŁODZENIA I WENTYLACJI Q C CIEPŁO UŻYTKOWE DLA PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ Q w ENERGIA DLA SYSTEMU OŚWIETLENIA Q L ZAPOTRZEBOWANIE ENERGII KOŃCOWEJ (wraz z energią pomocniczą) WSPÓŁCZYNNIKI NAKŁADU ENERGII PIERWOTNEJ ZAPOTRZEBOWANIE ENERGII PIERWOTNIEJ Qp WSKAŹNIK ZAPOTRZEBOWANIA ENERGII PIERWOTNEJ EP=Q p /A f

OŚWIETLENIA Q L ZAPOTRZEBOWANIE ENERGII KOŃCOWEJ (wraz z energią pomocniczą) WSPÓŁCZYNNIKI NAKŁADU

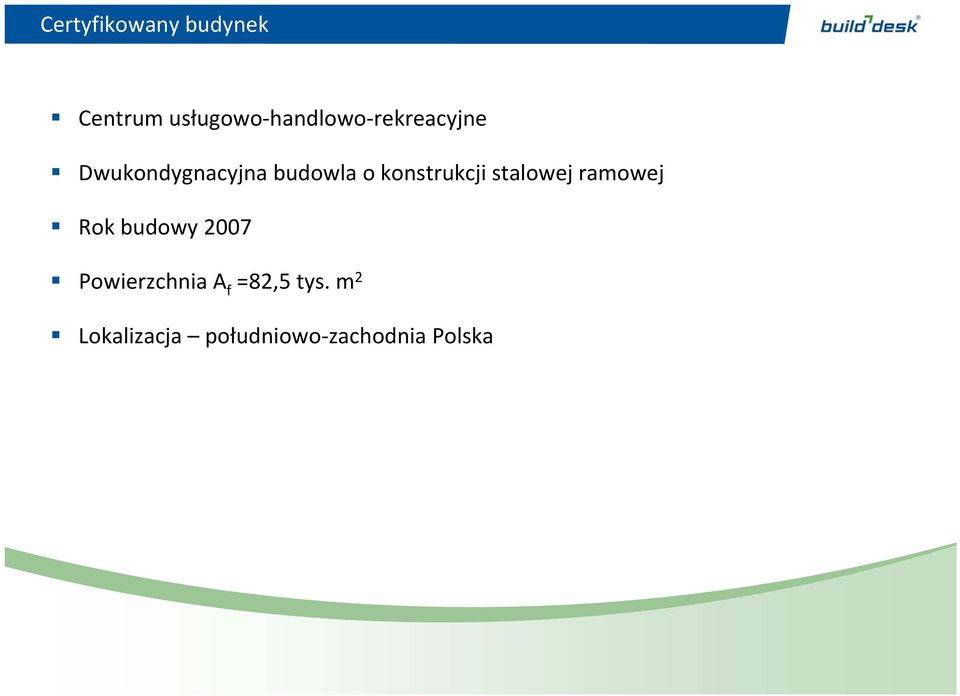

6 Certyfikowany budynek Centrum usługowo handlowo rekreacyjne Dwukondygnacyjna budowla o konstrukcji stalowej ramowej Rok budowy 2007 Powierzchnia A f =82,5 tys. m 2 Lokalizacja południowo zachodnia Polska

stalowej ramowej Rok budowy 2007 Powierzchnia A f

7 Certyfikowany budynek Źródło centralnego ogrzewania: kocioł gazowy (6 sztuk) sprawność 0,94; nagrzewnice i grzejniki elektryczne sprawność 1,00; Przygotowanie ciepłej wody elektryczne podgrzewacze przepływowe sprawność 1,00, kocioł gazowy sprawność 0,99 Wentylacja mechaniczna wywiewno nawiewna działająca okresowo bez odzysku ciepła Instalacja klimatyzacyjna Oświetlenie wbudowane standardowe

podgrzewacze przepływowe sprawność 1,00, kocioł gazowy sprawność 0,99 Wentylacja mechaniczna

8 Współczynniki nakładu energii pierwotnej Nośnik energii końcowej Współczynnik nakładu Olej opałowy 1,1 Gaz ziemny 1,1 Paliwa Gaz płynny 1,1 Węgiel kamienny 1,1 Węgiel brunatny 1,1 Biomasa 0,2 Ciepło z kogeneracji Systemy ciepłownicze lokalne Energia elektryczna Węgiel kamienny, gaz ziemny 0,8 Energia odnawialna (biogaz, biomasa) 0,15 Ciepłownia węglowa 1,3 Ciepłownia gazowa lub olejowa 1,2 Ciepłownia na biomasę 0,2 Produkcja mieszana 3,0 Systemy fotowoltaiczne 0,7

ciepłownicze lokalne Energia elektryczna Węgiel kamienny, gaz ziemny 0,8 Energia odnawialna (biogaz, biomasa) 0,15

9 Charakterystyka podstawowych elementów budynku Współczynnik start przez przenikanie H tr = 25 tys. [W/K] Współczynnik start na wentylację H ve = 87 tys. [W/K] Łączna powierzchnia przegród zewnętrznych 127 tys. [m 2 ] Średni współczynnik przenikania ciepła osłony budynku U = 0,788 [W/m 2 K] Ogrzewanie Ciepła woda Wentylacja mech. i nawilżanie Chłodzenie Oświetlenie wbudowane Zapotrzebowanie na energię pierwotną EP 5,38 % 2,41 % 22,78 % 42,14 % 27,29 % Zapotrzebowanie na energię końcową EK 11,28 % 2,39 % 44,06 % 18,77 % 23,50 %

[m 2 ] Średni współczynnik przenikania ciepła osłony budynku U = 0,788 [W/m 2 K] Ogrzewanie Ciepła woda Wentylacja mech.

10 Aktualny stan Aktualny stan Q K,H tys. Q K,C 142 tys. Q K,W 277 tys. Q K,L tys. Q K tys. E P [kwh/m 2 a] 293,52 E K [kwh/m 2 a] 108,92

11 Wariant I Alternatywa dla systemu grzewczego Pompa ciepła woda/woda sprawność 3,5

12 Wariant I Alternatywa dla systemu grzewczego Aktualny stan Pompa ciepła Q K,H tys tys. Q K,C 142 tys. 142 tys. Q K,W 277 tys. 277 tys. Q K,L tys tys. Q K tys tys. E P [kwh/m 2 a] 293,52 275,49 E K [kwh/m 2 a] 108,92 64,10

277 tys. Q K,L 2.766 tys. 2.766 tys. Q K 8.985 tys. 5.287 tys.

13 Wariant II Oszczędności z wentylacji Źródło centralnego ogrzewania: kocioł gazowy (6 sztuk) sprawność 0,94; nagrzewnice i grzejniki elektryczne sprawność 1,00; System rekuperacji współczynnik 0,7

14 Wariant II Oszczędności z wentylacji Aktualny stan Pompa ciepła Rekuperacja Q K,H tys tys tys. Q K,C 142 tys. 142 tys. 346 tys. Q K,W 277 tys. 277 tys. 275 tys. Q K,L tys tys tys. Q K tys tys tys. E P [kwh/m 2 a] 293,52 275,49 243,46 E K [kwh/m 2 a] 108,92 64,10 59,46

277 tys. 275 tys. Q K,L 2.766 tys. 2.766 tys. 2.766 tys. Q K 8.985 tys. 5.287 tys.

15 Wariant III Energooszczędne oświetlenie Budynki usługowe Główne źródło konsumpcji energii elektrycznej Współczynnik nakładu w i 3,0 Rozwiązanie Energooszczędne oświetlenie Fotowoltaika

16 Wariant III Energooszczędne oświetlenie Aktualny stan Pompa ciepła Rekuperacja Rekuperacja + oświetlenie Q K,H tys tys tys tys. Q K,C 142 tys. 142 tys. 346 tys. 346 tys. Q K,W 277 tys. 277 tys. 275 tys. 275 tys. Q K,L tys tys tys tys. Q K tys tys tys tys. E P [kwh/m 2 a] 293,52 275,49 243,46 199,32 E K [kwh/m 2 a] 108,92 64,10 59,46 48,71

277 tys. 275 tys. 275 tys. Q K,L 2.766 tys. 2.766 tys. 2.766 tys. 1.879 tys. Q K 8.985 tys. 5.287 tys. 4.

17 Porównanie rozwiązań procentowa wartość uzyskanych oszczędności EP EK

18 Elementy budynku wpływające na jego charakterystykę Wielkość budynku Osłona budynku (przegrody, okna i drzwi) Rodzaj systemu grzewczego i przygotowania ciepłej wody użytkowej Wentylacja budynku i klimatyzacja Oświetlenie (tylko w przypadku budynków usługowych)

grzewczego i przygotowania ciepłej wody użytkowej Wentylacja

19 BuildDesk BuildDesk to firma konsultingowa wyspecjalizowana w problematyce efektywności energetycznej Dedykowane oprogramowanie służące analizie energetycznej budynków Doradztwo, ekspertyzy, szkolenia Konsulting energetyczny budynków, zespołów budynków i obszarów

służące analizie energetycznej budynków Doradztwo, ekspertyzy,
