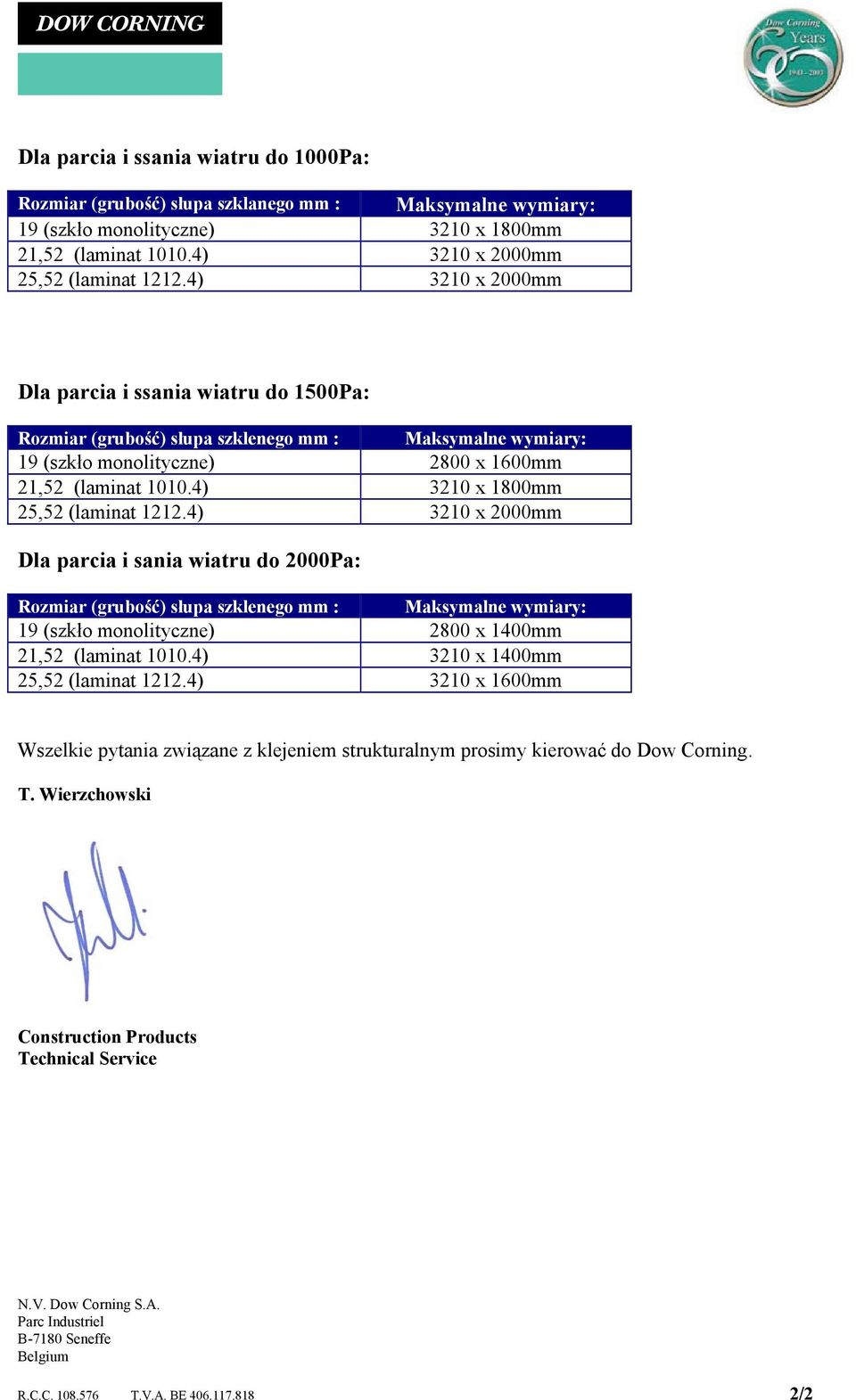

2 Dla parcia i ssania wiatru do 1000Pa: Rozmiar (grubość) słupa szklanego mm : Maksymalne wymiary: 19 (szkło monolityczne) 3210 x 1800mm 21,52 (laminat ) 3210 x 2000mm 25,52 (laminat ) 3210 x 2000mm Dla parcia i ssania wiatru do 1500Pa: Rozmiar (grubość) słupa szklenego mm : Maksymalne wymiary: 19 (szkło monolityczne) 2800 x 1600mm 21,52 (laminat ) 3210 x 1800mm 25,52 (laminat ) 3210 x 2000mm Dla parcia i sania wiatru do 2000Pa: Rozmiar (grubość) słupa szklenego mm : Maksymalne wymiary: 19 (szkło monolityczne) 2800 x 1400mm 21,52 (laminat ) 3210 x 1400mm 25,52 (laminat ) 3210 x 1600mm Wszelkie pytania związane z klejeniem strukturalnym prosimy kierować do Dow Corning. T. Wierzchowski Construction Products Technical Service N.V. Dow Corning S.A. Parc Industriel B-7180 Seneffe Belgium R.C.C T.V.A. BE /2

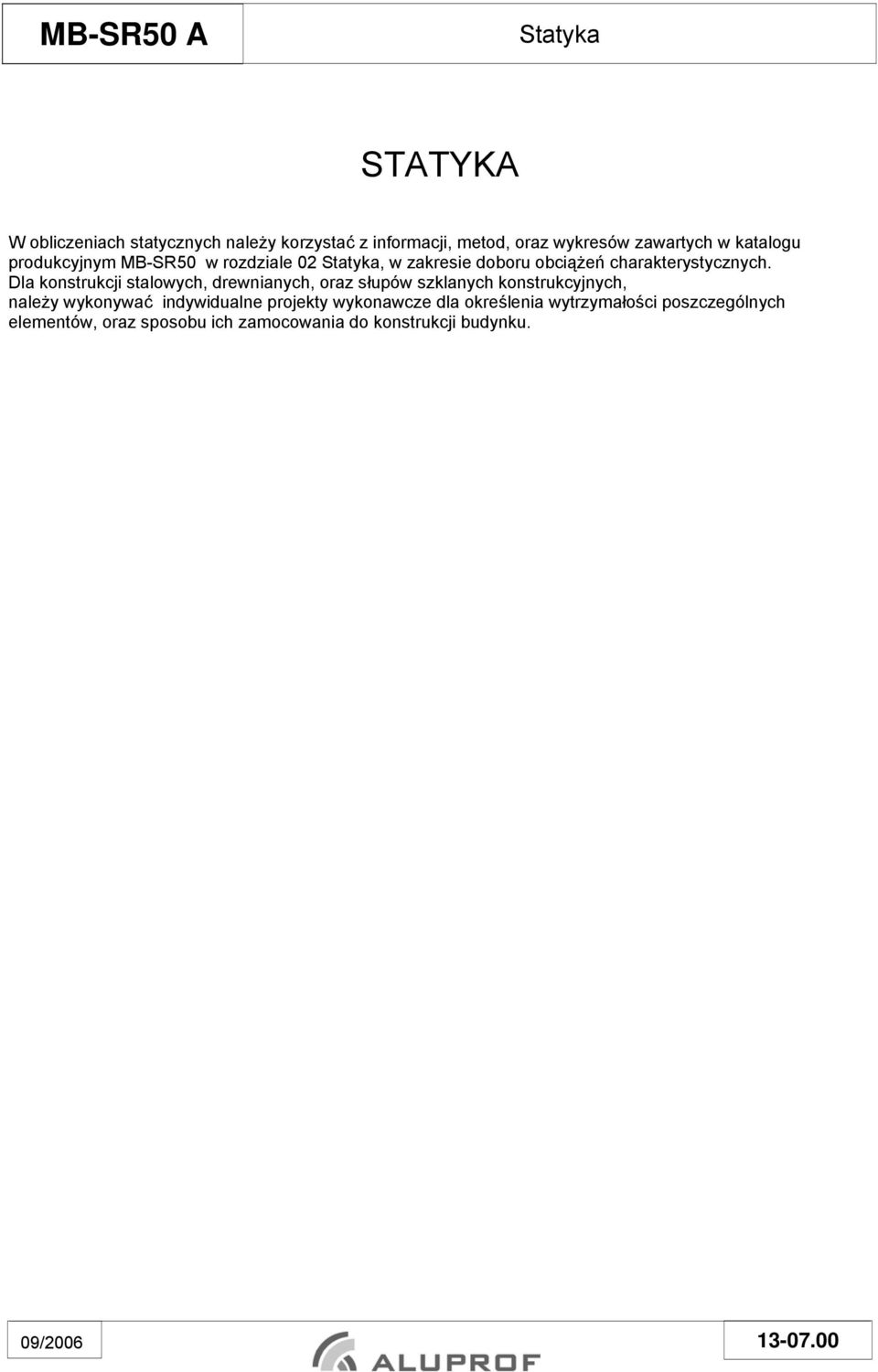

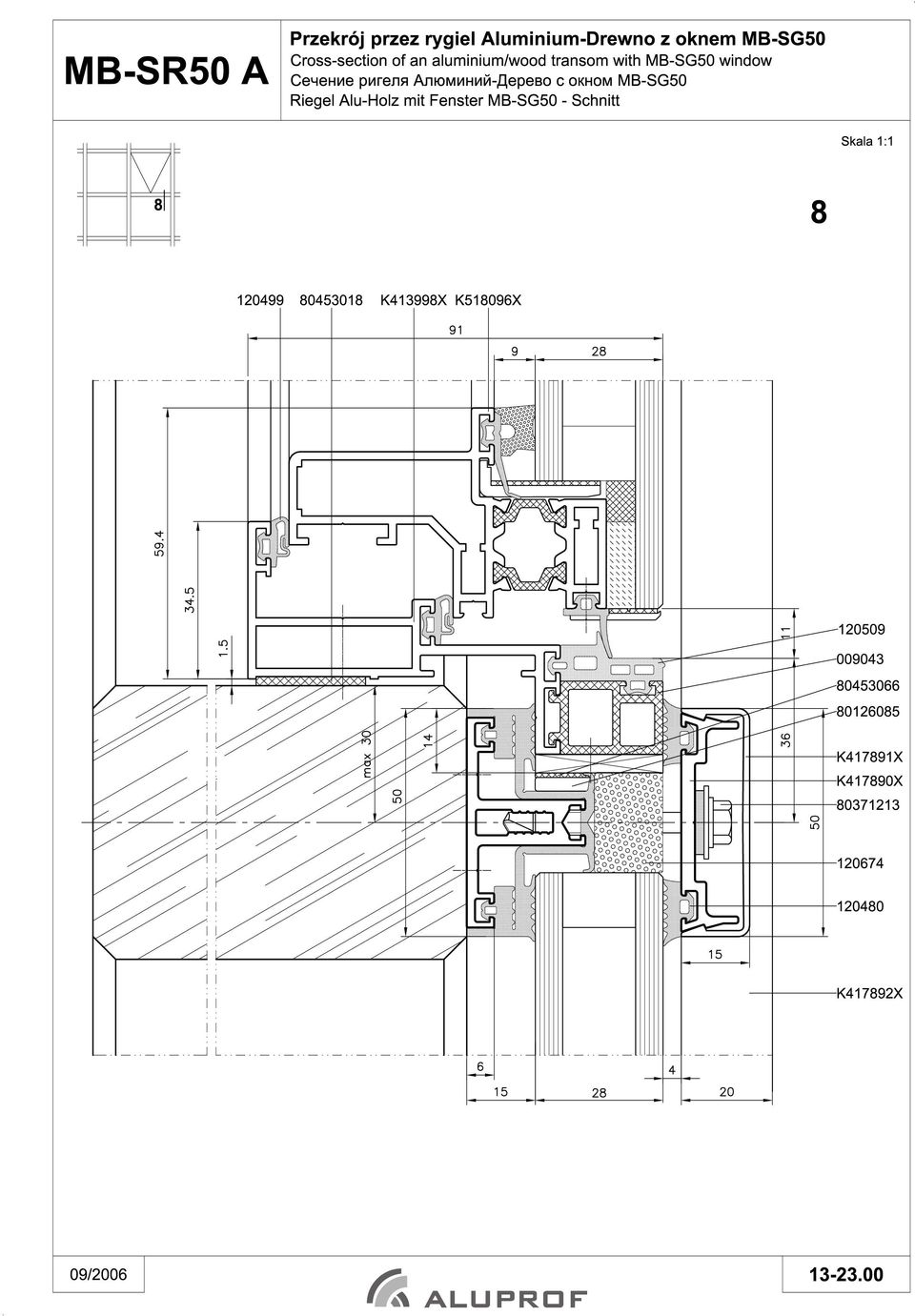

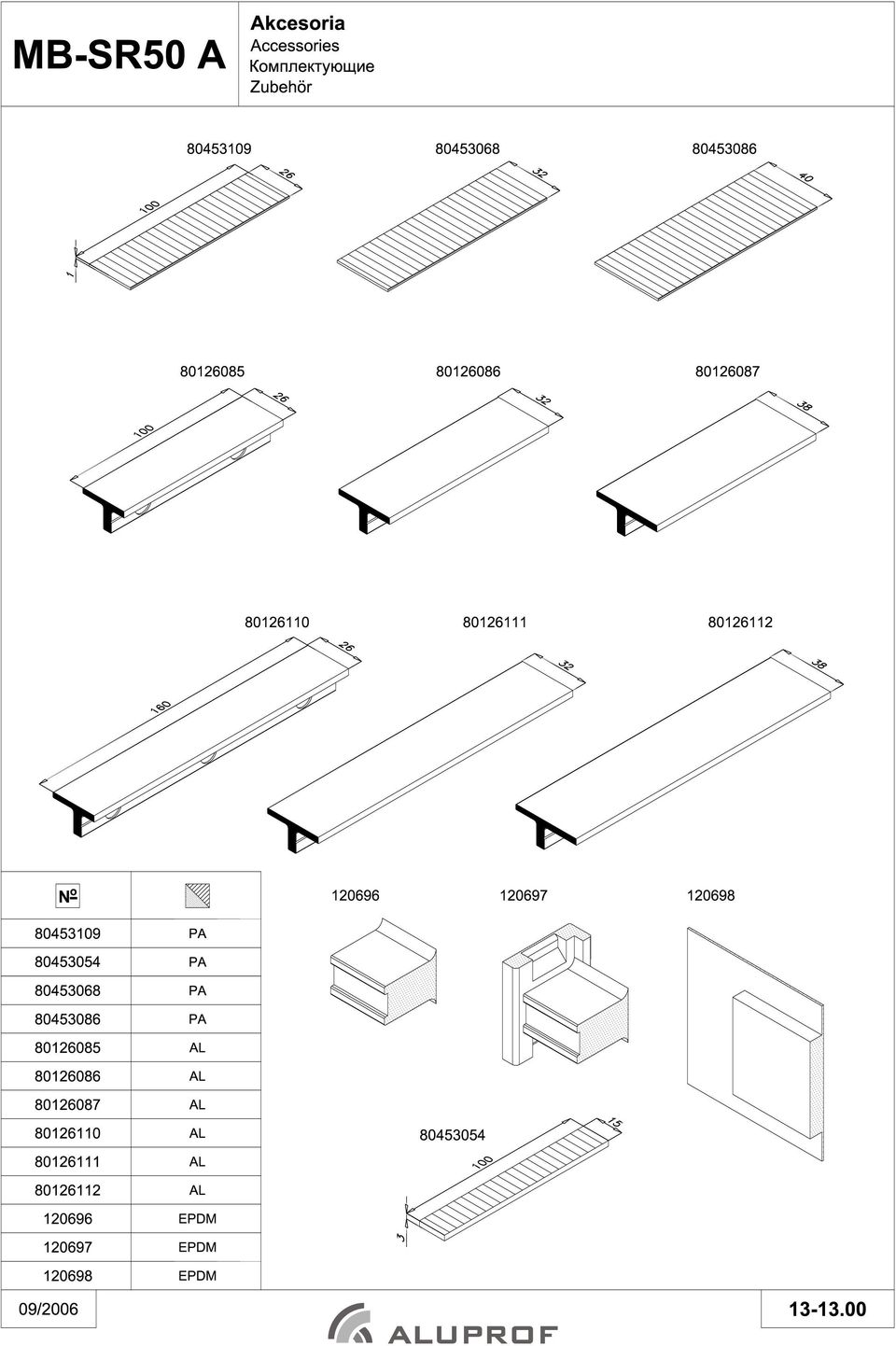

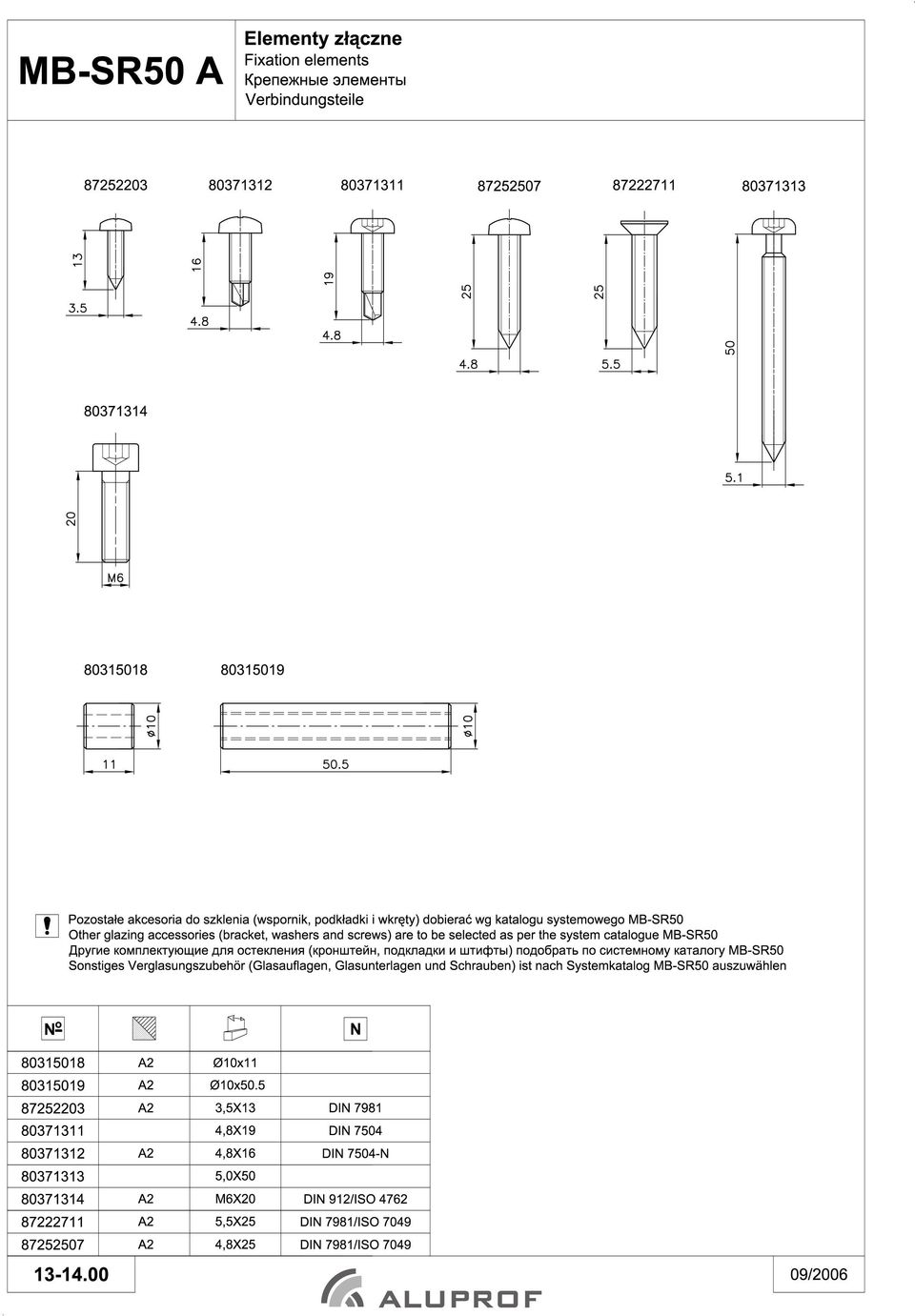

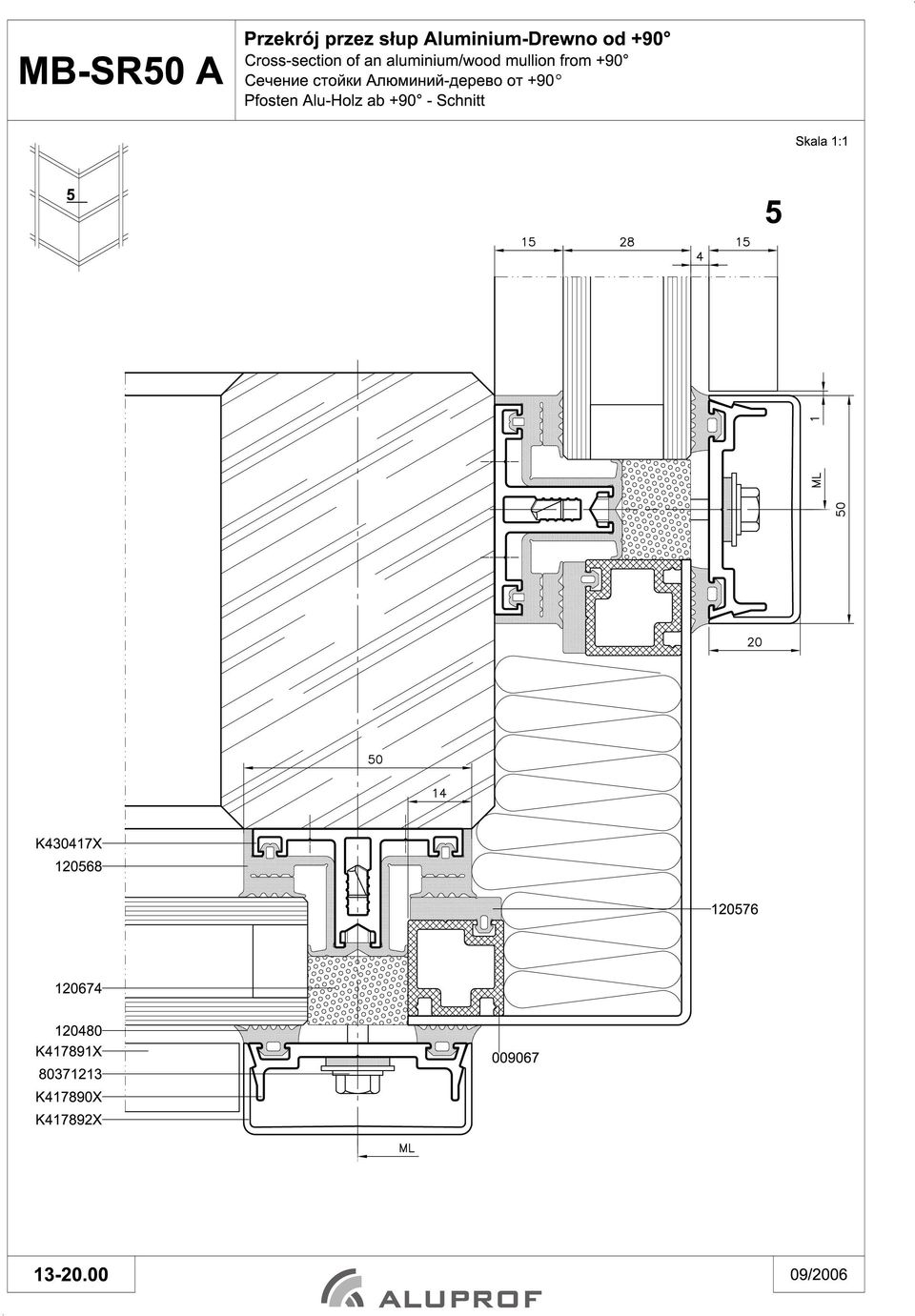

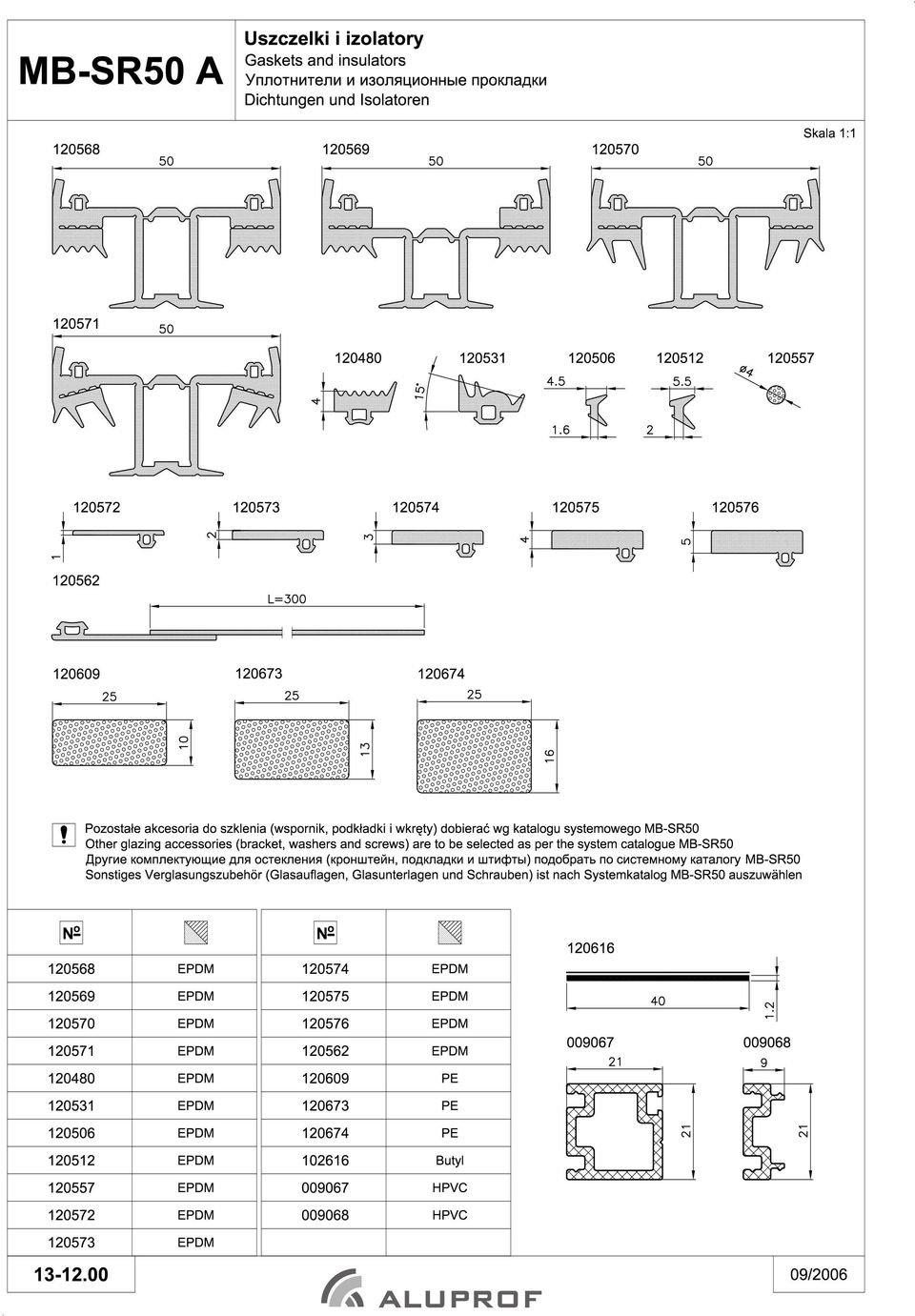

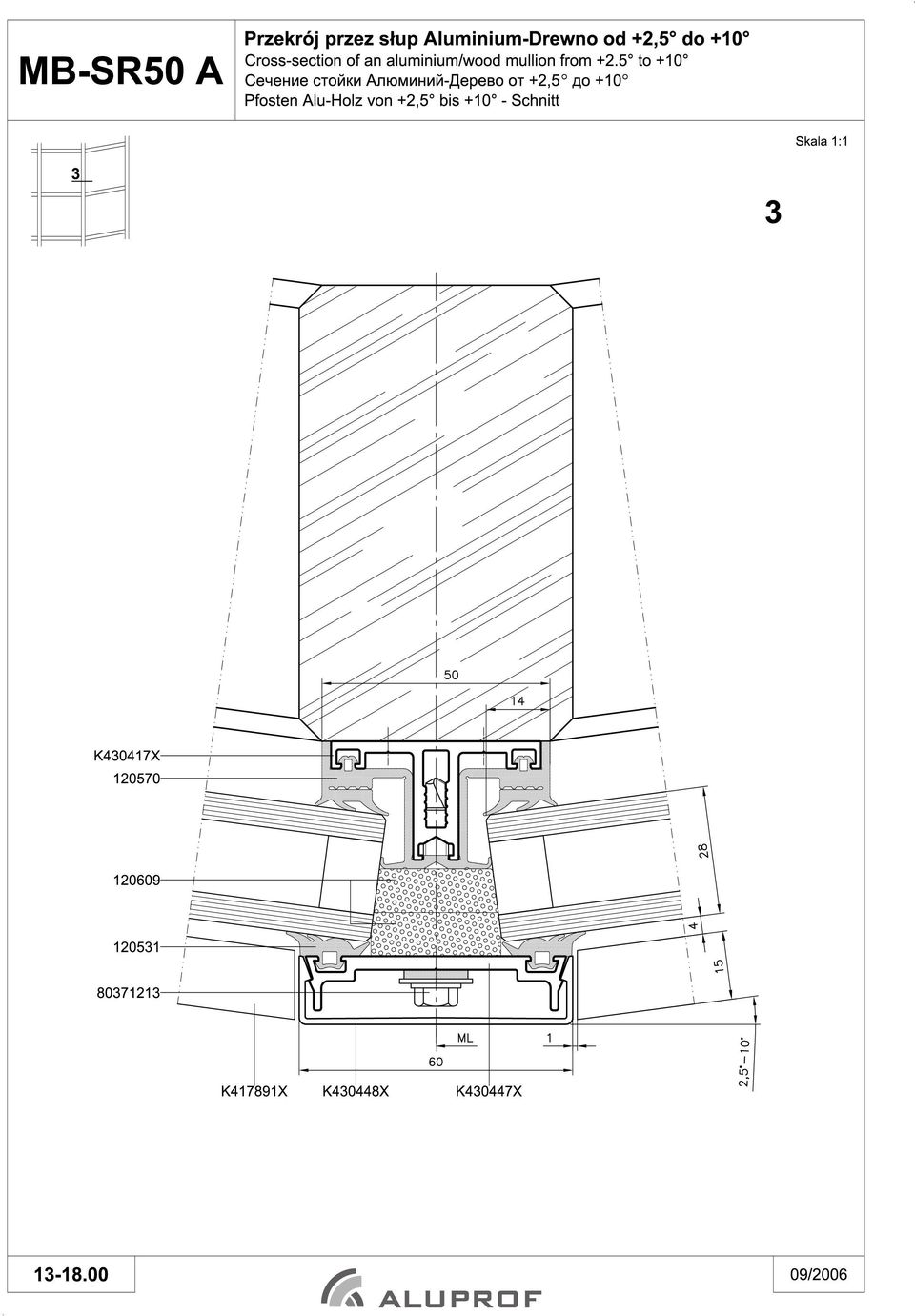

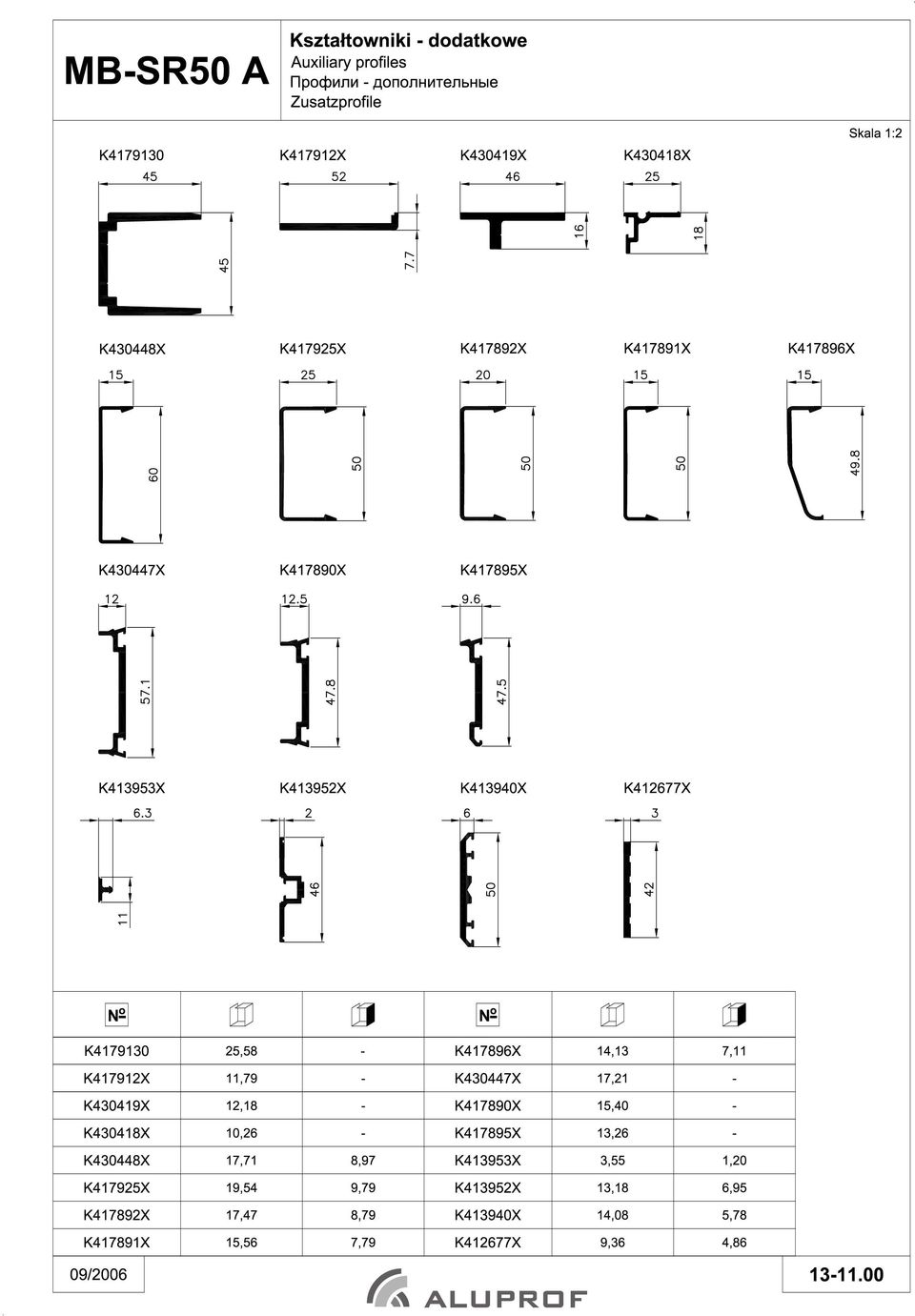

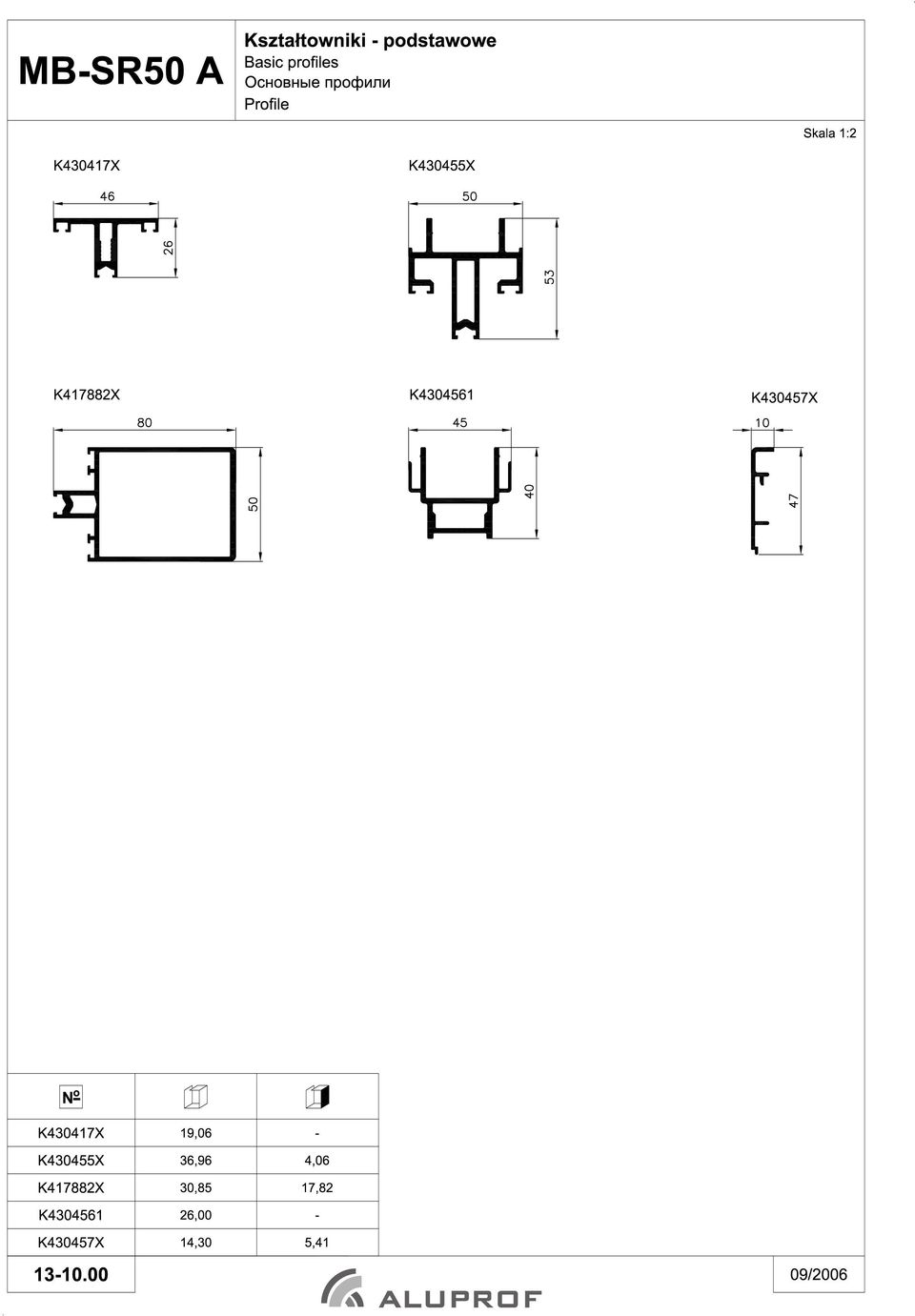

3 MB-SR50 A Statyka STATYKA W obliczeniach statycznych należy korzystać z informacji, metod, oraz wykresów zawartych w katalogu produkcyjnym MB-SR50 w rozdziale 02 Statyka, w zakresie doboru obciążeń charakterystycznych. Dla konstrukcji stalowych, drewnianych, oraz słupów szklanych konstrukcyjnych, należy wykonywać indywidualne projekty wykonawcze dla określenia wytrzymałości poszczególnych elementów, oraz sposobu ich zamocowania do konstrukcji budynku. 09/
