1 WÓZ TRANSMISYJNY RADIO KRAKÓW W ramach realizacji przetargu publicznego powstał wóz transmisyjny na bazie Mercedes VITO 4 x 4. Firma AIRBE odpowiedzialna była za pełnąą realizację wozu. Firma DUET wykonała jego zabudowę. Realizacja wozu była trudna z uwagi na to żee ładowność pojazdu to tylko 667 kg (bez kierowcy 67 kg, pojazd przygotowany do jazdy), a wóz jest w pełni wyposażony. Opracowa ano projekt zabudowy i wyposażenia uwzględniający obniżoną ładowność, łącząc ergonomię pracy z estetyką wykonania. Pojazd został wygłuszony i izolowany termicznie. Dodatkowo komfort pracy w warunkach zimowych zapewnia ogrzewanie powietrzne postojowe WEBASTO 2,5 kw. Klimatyzacja zapewnia pracującc w obiegu zamkniętym dba właściwą temperaturę pracy urządzeń w szafie teletechnicznej. Klimatyzacjaa wozu zapewnia optymalne warunki pracy obsługi nawet przy włączonym generatorze głównym zapewnia jącym zasilanie. Odrębnego opisu wymaga system zasilania pojazdu. Składaa się on z czterech niezależnych systemów: zasilania głównego prądnica Dynawatt 5. 0 kw napędzana na postoju przez silnik pojazdu, zasilania zastępczego przyłącze zewnętrzne, zasilania pomocniczegoo przetwornica napięcia 12 V/230 V 1000 W oraz zasilania awaryjnego agregat prądotwórczy inwerterowy wynośny Kipor 2,6 kw Sinmaster. Wszystkie zasilania mogą być jednocześnie włączone a system energetyczny wybiera automatyczne z ustalonąą logiką jedno z tych

Opracowa ano projekt zabudowy i wyposażenia uwzględniający obniżoną ładowność, łącząc ergonomię pracy z estetyką wykonania. Pojazd został wygłuszony i izolowany termicznie.

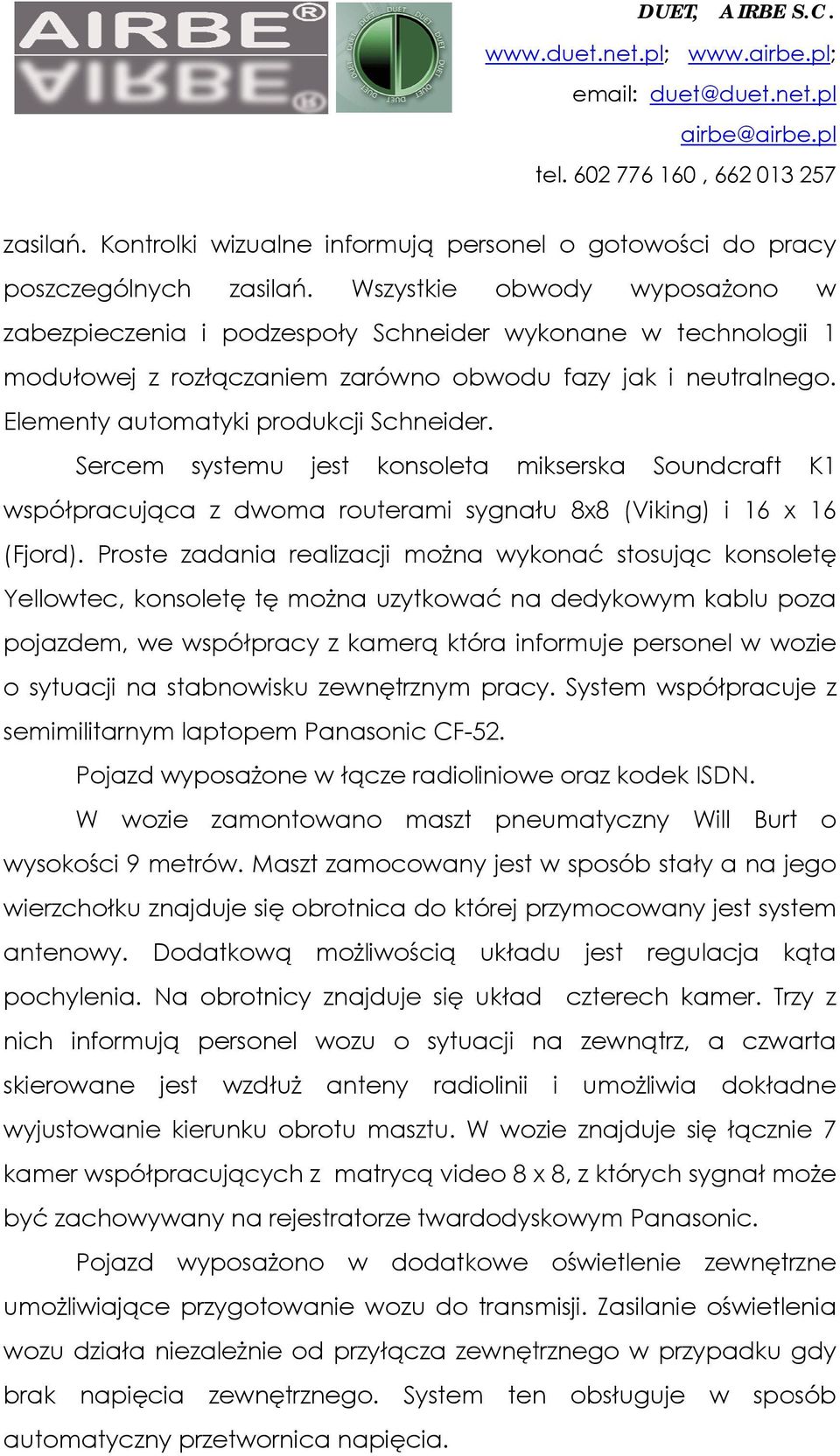

2 zasilań. Kontrolki wizualne informują personel o gotowości do pracy poszczególnych zasilań. Wszystkie obwody wyposażono w zabezpieczenia i podzespoły Schneider wykonane w technologii 1 modułowej z rozłączaniem zarówno obwodu fazy jak i neutralnego. Elementy automatyki produkcji Schneider. Sercem systemu jest konsoleta mikserska Soundcraft K1 współpracująca z dwoma routerami sygnału 8x8 (Viking) i 16 x 16 (Fjord). Proste zadania realizacji można wykonać stosując konsoletę Yellowtec, konsoletę tę można uzytkować na dedykowym kablu poza pojazdem, we współpracy z kamerą która informuje personel w wozie o sytuacji na stabnowisku zewnętrznym pracy. System współpracuje z semimilitarnym laptopem Panasonic CF-52. radioliniowe oraz kodekk ISDN. Pojazd wyposażone w łącze W wozie zamontowano maszt pneumatyczny Will Burt o wysokości 9 metrów. Maszt zamocowany jest w sposób stały a na jego wierzchołku znajduje się obrotnica do której przymocowany jest system antenowy. Dodatkową możliwością układu jest regulacja kąta pochylenia. Na obrotnicy znajduje się układ czterech kamer. Trzy z nich informują personel wozu o sytuacji na zewnątrz, a czwarta skierowane jest wzdłuż anteny radiolinii i umożliwia dokładne wyjustowanie kierunku obrotu masztu. W wozie znajduje się łącznie 7 kamer współpracujących z matrycą video 8 x 8, z których sygnał może byćć zachowywany na rejestratorze twardodyskowym Panasonic. Pojazd wyposażono w dodatkowe oświetlenie zewnętrzne umożliwiające przygotowanie wozu do transmisji. Zasilanie oświetlenia wozu działa niezależnie od przyłącza zewnętrznego w przypadku gdy brak napięcia zewnętrznego. System ten obsługuje w sposób automatyczny przetwornica napięcia.

Sercem systemu jest konsoleta mikserska Soundcraft K1 współpracująca z dwoma routerami sygnału 8x8 (Viking) i 16 x 16 (Fjord).

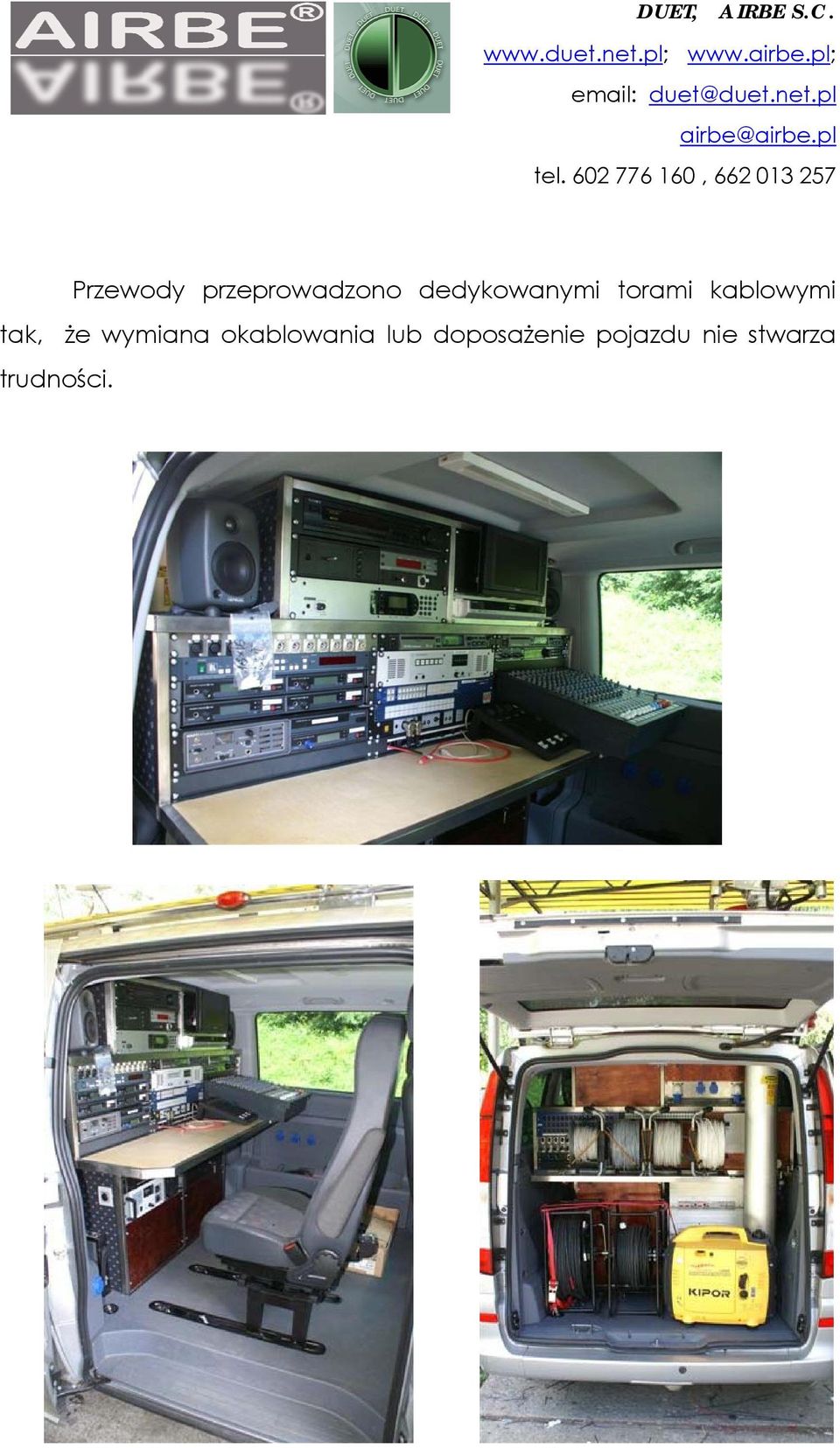

3 Przewody przeprowadzono dedykowanymi torami kablowymi tak, że wymiana okablowania lub doposażeniee pojazdu nie stwarza trudności.
