1 Rozwiązujemy zadanie komunikacji w AMI doświadczenia z realizacji Warszawa, grudzień 2013

2 O czym będzie ta prezentacja W niniejszej prezentacji pokażemy jak rozwiązujemy zadanie zapewnienia komunikacji w AMI skąd pochodzą nasze doświadczenia jak skomplikowane bywają ścieżki dochodzenia do rozwiązania kilka przykładów

3 Co robimy, jak robimy Zapewniamy komunikację pomiędzy stacją transformatorową a centralą z użyciem redundantnego systemu inql wykorzystującego sieci komórkowe (NIE JEDNEJ, WIELU) Automatyczny, inteligentny, wspomagany sieciami neuronowymi wybór najlepszego medium Sumowanie zasięgów InQL-Twin GSM/ UMTS/ HSPA Koncentrator np. PLC CDMA Serwer MM-IP-Mobility Serwer odczytowy

4 Nasze doświadczenia Energa Operator MindMade wraz z Polkomtel realizują dostawy systemu transmisyjnego w pierwszym w Polsce na skalę przemysłową projekcie AMI realizowanym przez Energa Operator Potencjał projektu Rozstrzygnięty przetarg na 30 tys. routerów Całość sieci Energa Operator około 55 tys. routerów (2,8 mln. Liczników) Realizacja do 2016 roku Aktualnie zrealizowano dostawy 5,8 tys. routerów, zamówione 4,5 tys. (co odpowiada około 500 tys. liczników)

5 Nasze doświadczenia Energa Operator Szafka AMI i SMART GRID Router UMTS/CDMA MindMade Antena UMTS Antena CDMA

6 Ryzyka nowatorskiego projektu W nowatorskich projektach sukces znajduje się bardzo blisko porażki Może się skończyć tak

7 Ryzyka nowatorskiego projektu W nowatorskich projektach sukces znajduje się bardzo blisko porażki Może się skończyć tak Lub tak

8 Przykład pierwszy - anteny Jakie anteny zapewnią zasięg przy transformatorach słupowych? Pierwotne wyobrażenie Anteny tzw. baty lub anteny kierunkowe tam gdzie baty nie wystarczą Czy to dobry pomysł? NIE baty mają słabą efektywność (niski zysk) Ustawienie anteny kierunkowej jest kłopotliwe Prace w strefie ochronnej transformatora wymaga uprawnień posiadają je tylko dedykowane ekipy Montaż anteny kierunkowej na wysokości wymaga dźwigu Nie da się w sposób pewny przewidzieć gdzie będzie konieczna antena kierunkowa, więc albo wymagana jest ponowna instalacja (drugie wyłączenie prądu) albo zawsze trzeba przewidzieć ekipę z uprawnieniami (ogromne koszty) W efekcie koszt instalacji wielokrotnie przewyższa koszt instalowanego sprzętu i procedura obarczona jest wieloma uciążliwościami

9 Przykład pierwszy - anteny Jakie anteny zapewnią zasięg przy transformatorach słupowych? Optymalne rozwiązanie anteny dookólne na kablu Dlaczego Łatwy montaż Kabel umożliwia umieszczenie anteny w dowolnym miejscu wokół szafy pomiarowej pozwalając na znalezienie optymalnej dla zasięgu lokalizacji w technologiach komórkowych często już 10 cm robi różnicę

10 Przykład drugi - instalacja Jak będzie przebiegał proces instalacji routera radiowego w miejscu jego pracy? Pierwotne wyobrażenie To proste: należy go zawieść, zamontować, podłączyć anteny, ustawić anteny i już Czy to dobry pomysł? NIE W trakcie instalacji stacja transformatorowa ma wyłączone zasilanie router nie będzie działał Należy więc przewidzieć, w niektórych przypadkach powtórny przyjazd ekipy aby zweryfikować zasięg

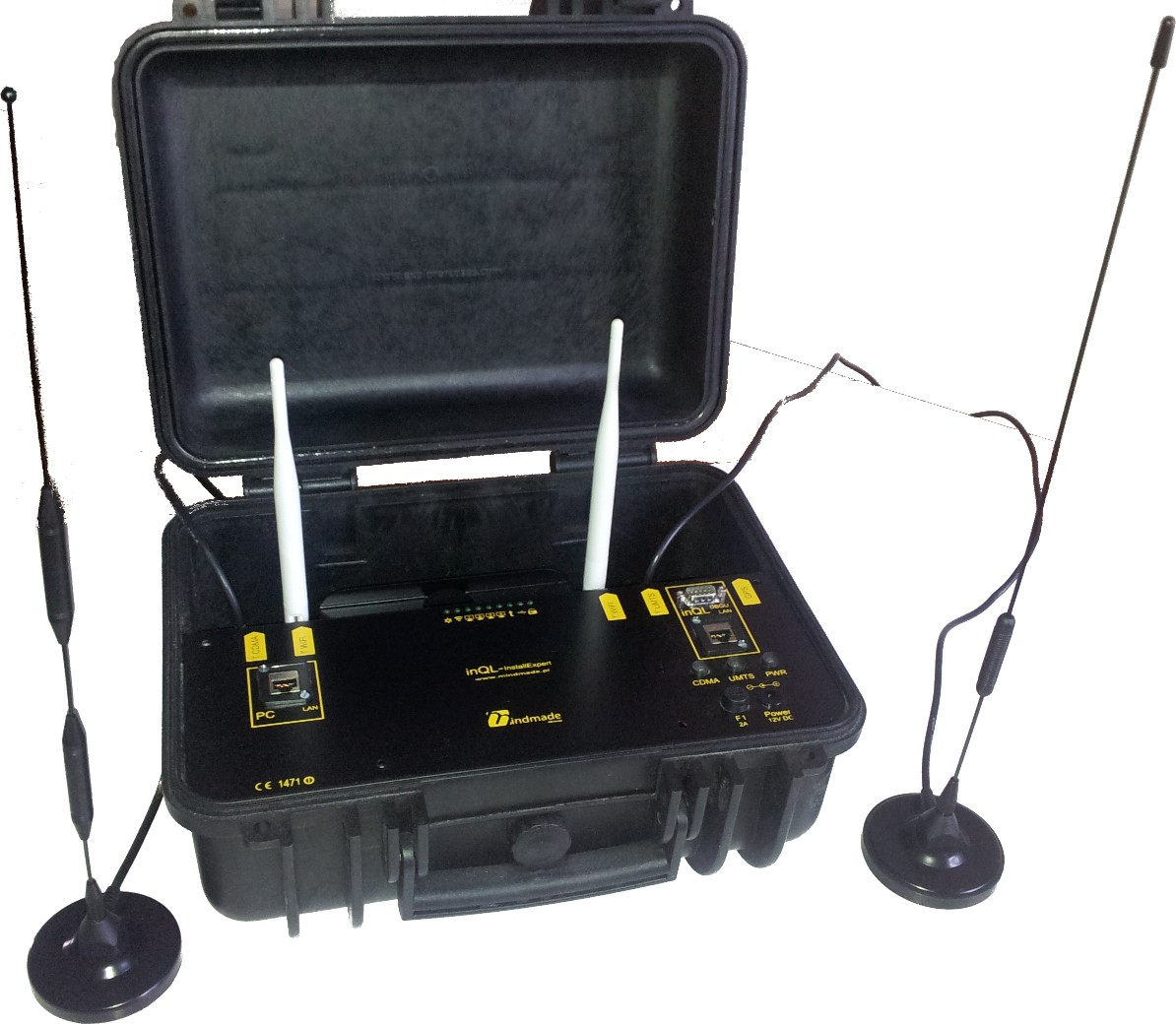

11 Przykład drugi - instalacja Jak będzie przebiegał proces instalacji routera radiowego w miejscu jego pracy? Optymalne rozwiązanie Odpowiednie narzędzie pozwalające na sprawdzenie warunków zasięgowych i wspomagające proces pozycjonowania anten i konfiguracji routera Posiadamy w ofercie narzędzie diagnostyczne wsparcia instalacji inql-installexpert inql-installexpert Zasilanie z akumulatora lub instalacji samochodowej Ocena i diagnostyka sytuacji zasięgowej w miejscu instalacji Wsparcie korporacyjnych procedur instalacji Inwentaryzacja elementów systemu uwzględniająca lokalizację

12 Rozwiązujemy zadanie komunikacji w AMI Dziękuję za uwagą tomasz.borkowski@mindmade.pl
