1 SPIS TREŚCI POMPY PERYSTALTYCZNE OEM bez regulacji strona 6 Analogowe serii EPXC i SPC bez regulacji strona 7 Analogowe serii X z regulacią czasu strona 8 Analogowe serii SO z regulacją strona 9 Analogowe serii SC z regulacją strona 10 Analogowe serii PAT i PAV strona 11 Cyfrowa Serii PV z regulacją prędkości strona 12 Cyfrowa Serii PT z regulacją czasu strona 12 Cyfrowa Serii PVT z regulacją czasu i prędkości strona 13 Cyfrowa Serii PVT1CR z regulacją prędkości, czasu, 1 wejście strona 13 Cyfrowa Serii PT z regulocją czasu strona 14 Cyfrowa Serii PVT3 z regulacją prędkości i czasu strona 14 Cyfrowa Countdown strona 15 Coutdown w opakowaniu strona 15 Cyfrowa PCD Pompy z sondą przewodności strona 15 Cyfrowa Serii DST z regulacją prędkości i czasu strona 16 Cyfrowa DCD Pompy z sondą przewodności strona 16 Jak kodować pompy P i D strona 17 Jak regulować dozowanie pompy? strona 18 Pompy ręczne strona 18 Dozownik hydrauliczny płynu nabłyszczającego strona 18 SYSTEMY PODWÓJNE I SYSTEMY DO DETERGENTÓW STAŁYCH DUO strona 19 CONCORDE strona 20 Systemy do detergentów stałych strona 21 SOLID i SOLID PLUS strona 21 PCDEV-S strona 22 PCDEV strona 22 System dozowania z regulatorem zegarowym strona 22 Części zamienne strona 23 owanie strona 25 AKCESORIA Przyrządy kieszonkowe strona 26 Test twardości ogólnej strona 26 Pompy wysokociśnieniowe strona 27 Zmiękczanie wody strona 28 SYSTEMY ROZCIEŃCZANIA Accudose strona 29 Accudose II strona 29 ManualBox strona 29 DilBox strona 29 World Chem strona 30 Mobilny system pianujący strona 30 Wózek ze stali nierdzewnej strona 30 SYSTEMY DOZOWANIA DO MASZYNA PRALNICZYCH Pompa pojedyncza strona 31 DTL strona 31 Easy FLY strona 32 FLY Self strona 33 FLY strona 33 FLY skid strona 34 Skid pre-mixer strona 35 Części zamienne strona 36 Strona 4 Katalog 2016 rev. 1.0

2 SYSTEMY BASENOWE Systemy dozowania serii DST-POOL strona 38 Systemy dozowania serii DPR strona 38 Systemy dozowania serii POOL ph/rx strona 39 Systemy dozowania serii BP strona 40 Systemy dozowania serii BS-BSP strona 40 Kompletne panele basenowe strona 41 Części zamienne strona 42 Tabela porównawcza ph / Redox / Chlor strona 42 Plastikowe lub szklane elektrody ph i Rx strona 43 BNC-S7 do elektrod strona 43 Zestaw do analizy wody w basenie strona 43 Roztwory buforowe strona 43 Urządzenia przenośne strona 44 UZDATNIANIE WODY Pompy dozujące z napędem elektromagnetycznym strona 45 Silnikowe tłokowe pompy dozujące strona 46 Silnikowe membranowe pompy dozujące strona 47 Poly units strona 48 Zbiorniki strona 49 Zbiorniki ochronne strona 49 Podstawki do wyposażenia zbiorników strona 49 Mieszadła strona 50 Wodomierz strona 50 System promieniowania ultrafioletowego ze stali nierdzewnej strona 51 Firma zastrzega sobie możliwość dokonywania zmian technicznych bez uprzedzenia. W przypadku braku w ofercie interesujących Państwa produktów prosimy zadzwonić lub napisac do nas przedstawiając swoje oczekiwania. Postaramy się znaleźć dla Państwa rozwiązanie. Strona 5 Katalog 2016 rev. 1.0

3 Pompy dozujące z napędem elektromagnetycznym Pompy dozujące z napędem elektromagnetycznym, dostępne w różnych wykonaniach i z różnymi przepływami. Obudowa z polipropylenu, IP65, zasilanie 240 VAC. Głowica pompy z polipropylenu (inne materiały dostępne na zamówienie). CSS CS MS HS stały przepływ, model kompaktowy regulacja przeplywu przez potencjometr z podziałką stały przepływ, model standardowy przepływ regulowany przez cyfrowy wyświetlacz wielofunkcyjna pompa z proporcjonanym/stałym przepływem, 4-20 ma albo impulsy bezpotencjałowe, cyfrowy wyświetlacz. pompy z pomiarem i regulacją ph, chloru i Redox regulacja przez cyfrowy wyświetlacz. Opcjonalnie: sonda poziomu środka chemicznego może być podłączona do wszystkich modeli. 02@10 05@08 10@10 20@03 50@01 CSS CS MS HS LEGENDA: : model dostępny; : model niedostępny 45 05@05 Katalog 2016 rev. 1.0 Maks. przepływ (L/h) przy maks. ciśnieniu (bar) Strona Model

4 Silnikowe tłokowe pompy dozujące Silnikowe tłokowe pompy dozujące, sprężyna zwrotna. Aluminiowa obudowa. Przepływ regulowany przez pokrętło ze skalą. Model Przepływ Ciśnienie (bar) Suwy na Przyłącza Przyłącza L/h A AA P minutę A-AA P KW BRB 6 1, ,2 BRB 6 2, ,2 BRB ,2 BRB ,2 BRB ,2 BRB ,2 BRB ,2 BRB ,2 BRB ,2 BRB ,2 BRB ,2 BRB ,3 BRB ,3 BRB ,3 BRB ,3 BRB X ,3 BRB X ,3 BRB X ⅜" G.F. ½" G.F. ⅜" G.F. ½" G.F. 0,3 Szczegóły Materiały A AA AC P PA GŁOWICA POMPY AISI-316L AISI-316L AISI-316L PCV PCV TŁOK AISI-316L AISI-316L CERAMIC CERAMIC CERAMIC USZCZELKA TŁOKA PTFE PTFE PTFE PTFE PTFE GNIAZDO ZAWORU AISI-316L AISI-316L AISI-316L CERAMIC / PCV AISI-316L PROWADNICA ZAWORU PP / AISI316L AISI-316L PP PP PP ZAWÓR AISI-316L AISI-316L AISI-316L CERAMIC / PIREX AISI-316L USZCZELKA ZAWORU FPM FPM FPM FPM FPM Strona 46 Katalog 2016 rev. 1.0

5 Silnikowe membranowe pompy dozujące Silnikowe membranowe pompy dozujące, sprężyna zwrotna. Aluminiowa obudowa. Przepływ regulowany przez pokrętło ze skalą. Model Przepływ L/h Ciśnienie Bar Ilość suwów na minutę Przyłącza Przyłącza (Kołnierz) P A P A BMB ,2 BMB ,2 BMB ,2 BMB ,2 BMB ,2 BMB ,2 BMB ,2 BMB ,2 BMB ,2 BMB BMB ,2 BMB ⅜" G.F. ⅜" G.F. ½" G.F. BMC ,3 BMC ,3 BMC ,3 BMC ¾" G.F. DN 15 ½" ANSI 150 DN 20 ¾" ANSI 150 BMC ,3 BMC " G.F. DN 15 ½" ANSI 151 DN 25 1" ANSI 150 KW 0,2 0,2 0,3 0,3 Szczegóły Materiały A P PA P32 GŁOWICA POMPY AISI-316L PP PP PP MEMBRANA PTFE PTFE PTFE PTFE PROWADNICA ZAWORU PP PP PP PP GNIAZDO ZAWORU AISI-316L PCV AISI-316L INCOLOY-825 ZAWÓR AISI-316L PIREX AISI-316L HASTELLOY C-276 SKRZYNIA PP PP PP PP USZCZELKA ZAWORU FPM FPM FPM FPM KOŁNIERZ AISI-316L PCV PCV PCV SKRZYNIA KOŁNIERZA AISI-316L PCV PCV PCV Strona 47 Katalog 2016 rev. 1.0

6 POLY UNITS Jednostka POLY jest realizowana w INOX; Zbiornik składa się z trzech mniejszych zbiorników i jest dostarczany z armatury, linii doprowadzającej wodę i proszek leja. W pierwszym zbiorniku ma miejsce wytwarzanie i mieszanie produktu, w drugim odbywa się dojrzewanie związku, podczas gdy w trzecim produktu, następnie gotowe do pompowania. Sondy niski poziom włączyć i wyłączyć proces. - wyposażenie: Panel zarządzania Sonda poziomu proszku Pompa dozująca emulsję Wibrator Automatyczna ładowarka proszku Przepływ L/h szerokość zbiornika P Wysokość zbiornika P P P P Model Długość zbiornika 48 inox AISI 304L / 316 Strona - materiały: Katalog 2016 rev. 1.0 Pożądane stężenie osiągnięte przez regulowanie obciążenia wody i ustawienia prędkości ślimaka leja.

7 Zbiorniki magazynowe seria SE Nasze zbiorniki serii SE są przeznaczone do montażu systemów dozowania i mieszadeł w celu zestawienia kompletnej stacji dozującej. Są kompatybilne chemicznie z większością dozowanych środków. Pojemność (litry) Średnica Wysokość SE SE SE SE SE SE SE Zbiorniki ochronne seria VA Zbiorniki z polietylenu (serii VA) są przeznaczone do posadowienia w nich zbiorników serii SE. Pojemność (litry) Średnica zewnętrzna Średnica wewnętrzna Wysokość VA VA VA VA VA Podstawki do wyposażenia zbiorników Opis SU010 Podstawka do zbiornika 120 L. SU020 Podstawka do zbiornika 220 L. SU030 Podstawka do zbiornika 325 L. SU050 Podstawka do zbiornika 550 L. SU100 Podstawka do zbiornika 1070 L. Polipropylenowe podstawki do instalacji oprzyrządowania na zbiorniku: mieszadła lub pompy dozującej. Strona 49 Katalog 2016 rev. 1.0

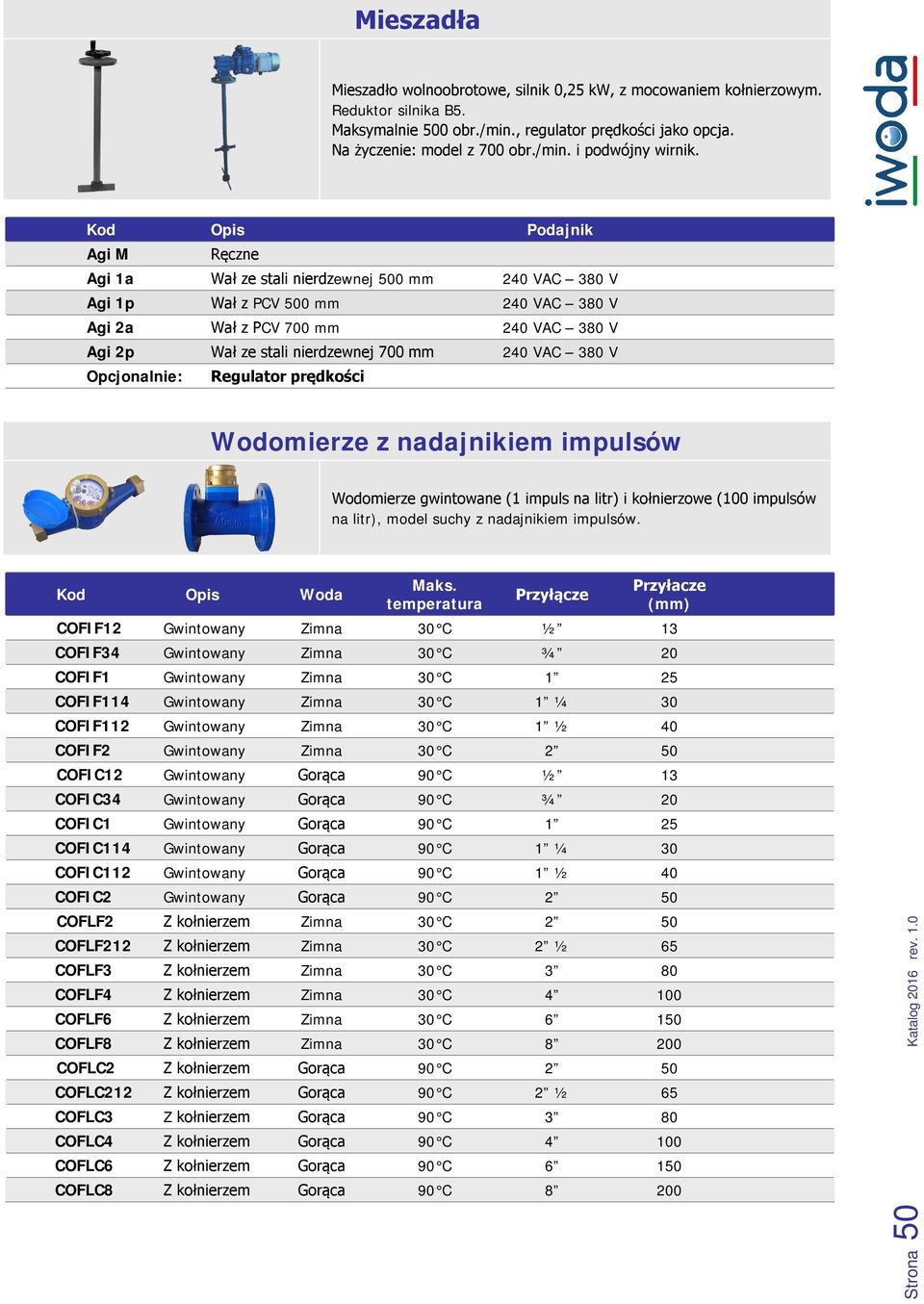

8 Mieszadła Mieszadło wolnoobrotowe, silnik 0,25 kw, z mocowaniem kołnierzowym. Reduktor silnika B5. Maksymalnie 500 obr./min., regulator prędkości jako opcja. Na życzenie: model z 700 obr./min. i podwójny wirnik. Opis Podajnik Agi M Ręczne Agi 1a Wał ze stali nierdzewnej 500 mm 240 VAC 380 V Agi 1p Wał z PCV 500 mm 240 VAC 380 V Agi 2a Wał z PCV 700 mm 240 VAC 380 V Agi 2p Wał ze stali nierdzewnej 700 mm 240 VAC 380 V Opcjonalnie: Regulator prędkości Wodomierze z nadajnikiem impulsów Wodomierze gwintowane (1 impuls na litr) i kołnierzowe (100 impulsów na litr), model suchy z nadajnikiem impulsów. Opis Woda Maks. temperatura Przyłącze Przyłacze COFIF12 Gwintowany Zimna 30 C ½ 13 COFIF34 Gwintowany Zimna 30 C ¾ 20 COFIF1 Gwintowany Zimna 30 C 1 25 COFIF114 Gwintowany Zimna 30 C 1 ¼ 30 COFIF112 Gwintowany Zimna 30 C 1 ½ 40 COFIF2 Gwintowany Zimna 30 C 2 50 COFIC12 Gwintowany Gorąca 90 C ½ 13 COFIC34 Gwintowany Gorąca 90 C ¾ 20 COFIC1 Gwintowany Gorąca 90 C 1 25 COFIC114 Gwintowany Gorąca 90 C 1 ¼ 30 COFIC112 Gwintowany Gorąca 90 C 1 ½ 40 COFIC2 Gwintowany Gorąca 90 C 2 50 COFLF2 Z kołnierzem Zimna 30 C 2 50 COFLF212 Z kołnierzem Zimna 30 C 2 ½ 65 COFLF3 Z kołnierzem Zimna 30 C 3 80 COFLF4 Z kołnierzem Zimna 30 C COFLF6 Z kołnierzem Zimna 30 C COFLF8 Z kołnierzem Zimna 30 C COFLC2 Z kołnierzem Gorąca 90 C 2 50 COFLC212 Z kołnierzem Gorąca 90 C 2 ½ 65 COFLC3 Z kołnierzem Gorąca 90 C 3 80 COFLC4 Z kołnierzem Gorąca 90 C COFLC6 Z kołnierzem Gorąca 90 C COFLC8 Z kołnierzem Gorąca 90 C Strona 50 Katalog 2016 rev. 1.0

9 Systemy promieniowania ultrafioletowego ze stali nierdzewnej System promieniowania ultrafioletowego ze stali nierdzewnej. przyłącze hydrauliczne ¼ M do 2 M zasilanie elektryczne 240 V/50 Hz max. ciśnienie robocze 8 bar spadek ciśnienia < 0,2 bar temperatura wody od 5 do 40 C UV0.3I Przepływ L/h W 1 Podajnik Wymiary: długość x Ø 250 x 60 UV1.2I W 1 Podajnik 510 x 60 ¾ M UV2.7I W 1 Podajnik 930 x 60 1 M UV5.0I W 2 Panel 950 x ½ M UV7.1I W 3 Panel 950 x M UV10I W 4 Panel 950 x M Moc Lampy Kontrola Przyłącza ¼ M CZĘŚCI ZAMIENNE Opis GPH212T54I Lampa UV 10 W UV0.3I GPH436T54I Lampa UV 21 W UV1.2I G36T574I Lampa UV 41 W UV2.7I UV5.0I UV7.1I UV10I UVSQ235 Rura kwarcowa do lampy UV 10 W UV0.3I UVSQ485 Rura kwarcowa do lampy UV 21 W UV1.2I UVSQ900I Rura kwarcowa do lampy UV 41 W UV2.7I UV5.0I UV7.1I UV10I UVSAL11WI Podajnik mocy dla UV 10 W UV0.3I UVSAL40WI Podajnik mocy dla UV 21 W UV1.2I 51 Katalog 2016 rev. 1.0 UV2I UV3I UV4I Strona UVSQU80WLCDI Panel elektryczny dla UV 41 W Zgodny
