typu TLS200 do wykrywania wyładowań atmosferycznych.

1 Załącznik nr 8.2 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Zadanie 2: Dostawa, zakup i instalacja masztu o wysokości 10 m i doprowadzenie niezbędnej infrastruktury Cel: Przygotowanie masztu (wieży) pod instalację czujnika typu TLS200 do wykrywania wyładowań atmosferycznych. Opis zadania: Zaprojektowanie i instalacja masztu, infrastruktury teletechnicznej oraz wykonanie robót przystosowawczych i instalacyjnych związanych z posadowieniem masztu i doprowadzeniem infrastruktury w lokalizacji IMGW Włodawa. Przedmiotem zadania jest zaprojektowanie nowego masztu (wieży) spełniającego wymagania producenta czujnika do detekcji wyładowań atmosferycznych typu TLS200, współpracującego z jednostką centralną TLP, czyli: - Maszt (wieża) musi mieć 10 m wysokości - Niedopuszczalne jest stosowanie odciągów przewodzących, dopuszczone jest zastosowanie odciągów nieprzewodzących, np. kevlarowych - Maszt (wieża) nie może mieć żadnych ostro zakończonych elementów w odległości 2 metrów poniżej wierzchołka masztu (wieży) w szczególności nie mogą być używane kątowniki. Dostawa masztu i instalacja odbędą się pod adresem wskazanym w załączniku. Instalacja musi być poprzedzona zaprojektowaniem fundamentowania oraz dostarczeniem Zamawiającemu projektu masztu celem przedłożenia w Wydziale Architektury i Budownictwa we Włodawie. Masz (wieża) zgodnie z ustawą Prawo Budowlane będzie odbywać się w trybie Zgłoszenia. Dopuszczalny jest zakup prefabrykowanego masztu (wieży) spełniającego powyższe wymagania. W lokalizacji, gdzie ma odbywać się instalacja, istnieje infrastruktura składająca się z ziemnego kabla zasilającego oraz kabla światłowodowego teletechnicznego. Są one przeprowadzone w odległości ok. 10 m od miejsca planowanej lokalizacji i dochodzą do istniejącej wieży kratownicowej o wysokości 15 m, na której zainstalowany jest czujnik o wadze ok 30 kg wraz z okablowaniem. Wieża przeznaczona jest do rozbiórki przez wykonawcę. Wybranego w niniejszym postępowaniu. Kable wymagają odkopania na odcinku ok 10 m, tak by mogły być następnie doprowadzone do skrzynki ZK. I. Przedmiot zamówienia obejmuje: 1. Opracowanie dokumentacji projektowej dla planowanej inwestycji, w szczególności: - opracowanie mapy do celów projektowych

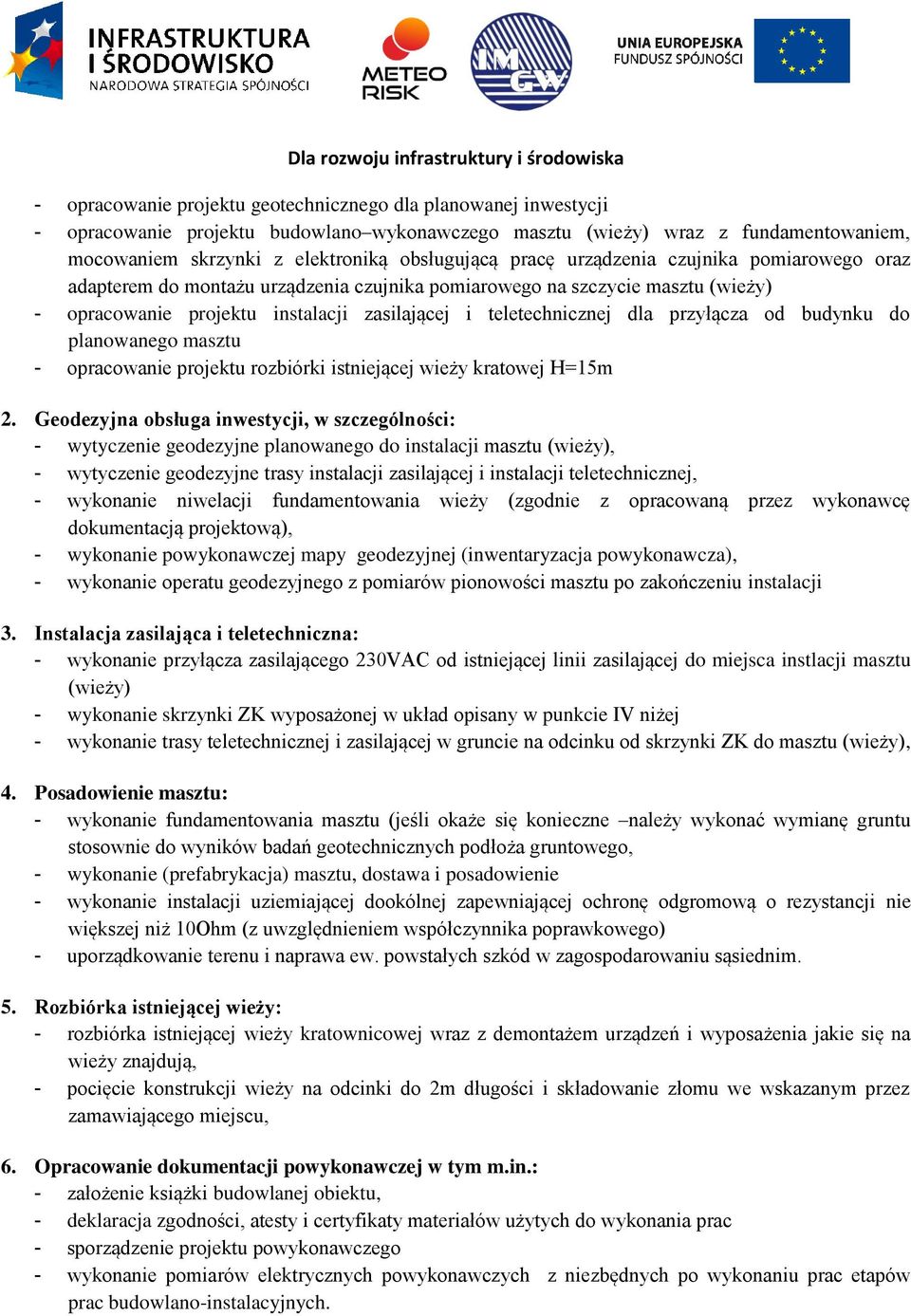

2 - opracowanie projektu geotechnicznego dla planowanej inwestycji - opracowanie projektu budowlano wykonawczego masztu (wieży) wraz z fundamentowaniem, mocowaniem skrzynki z elektroniką obsługującą pracę urządzenia czujnika pomiarowego oraz adapterem do montażu urządzenia czujnika pomiarowego na szczycie masztu (wieży) - opracowanie projektu instalacji zasilającej i teletechnicznej dla przyłącza od budynku do planowanego masztu - opracowanie projektu rozbiórki istniejącej wieży kratowej H=15m 2. Geodezyjna obsługa inwestycji, w szczególności: - wytyczenie geodezyjne planowanego do instalacji masztu (wieży), - wytyczenie geodezyjne trasy instalacji zasilającej i instalacji teletechnicznej, - wykonanie niwelacji fundamentowania wieży (zgodnie z opracowaną przez wykonawcę dokumentacją projektową), - wykonanie powykonawczej mapy geodezyjnej (inwentaryzacja powykonawcza), - wykonanie operatu geodezyjnego z pomiarów pionowości masztu po zakończeniu instalacji 3. Instalacja zasilająca i teletechniczna: - wykonanie przyłącza zasilającego 230VAC od istniejącej linii zasilającej do miejsca instlacji masztu (wieży) - wykonanie skrzynki ZK wyposażonej w układ opisany w punkcie IV niżej - wykonanie trasy teletechnicznej i zasilającej w gruncie na odcinku od skrzynki ZK do masztu (wieży), 4. Posadowienie masztu: - wykonanie fundamentowania masztu (jeśli okaże się konieczne należy wykonać wymianę gruntu stosownie do wyników badań geotechnicznych podłoża gruntowego, - wykonanie (prefabrykacja) masztu, dostawa i posadowienie - wykonanie instalacji uziemiającej dookólnej zapewniającej ochronę odgromową o rezystancji nie większej niż 10Ohm (z uwzględnieniem współczynnika poprawkowego) - uporządkowanie terenu i naprawa ew. powstałych szkód w zagospodarowaniu sąsiednim. 5. Rozbiórka istniejącej wieży: - rozbiórka istniejącej wieży kratownicowej wraz z demontażem urządzeń i wyposażenia jakie się na wieży znajdują, - pocięcie konstrukcji wieży na odcinki do 2m długości i składowanie złomu we wskazanym przez zamawiającego miejscu, 6. Opracowanie dokumentacji powykonawczej w tym m.in.: - założenie książki budowlanej obiektu, - deklaracja zgodności, atesty i certyfikaty materiałów użytych do wykonania prac - sporządzenie projektu powykonawczego - wykonanie pomiarów elektrycznych powykonawczych z niezbędnych po wykonaniu prac etapów prac budowlano-instalacyjnych.

przyłącza od budynku do planowanego masztu - opracowanie projektu rozbiórki istniejącej wieży kratowej H=15m 2.

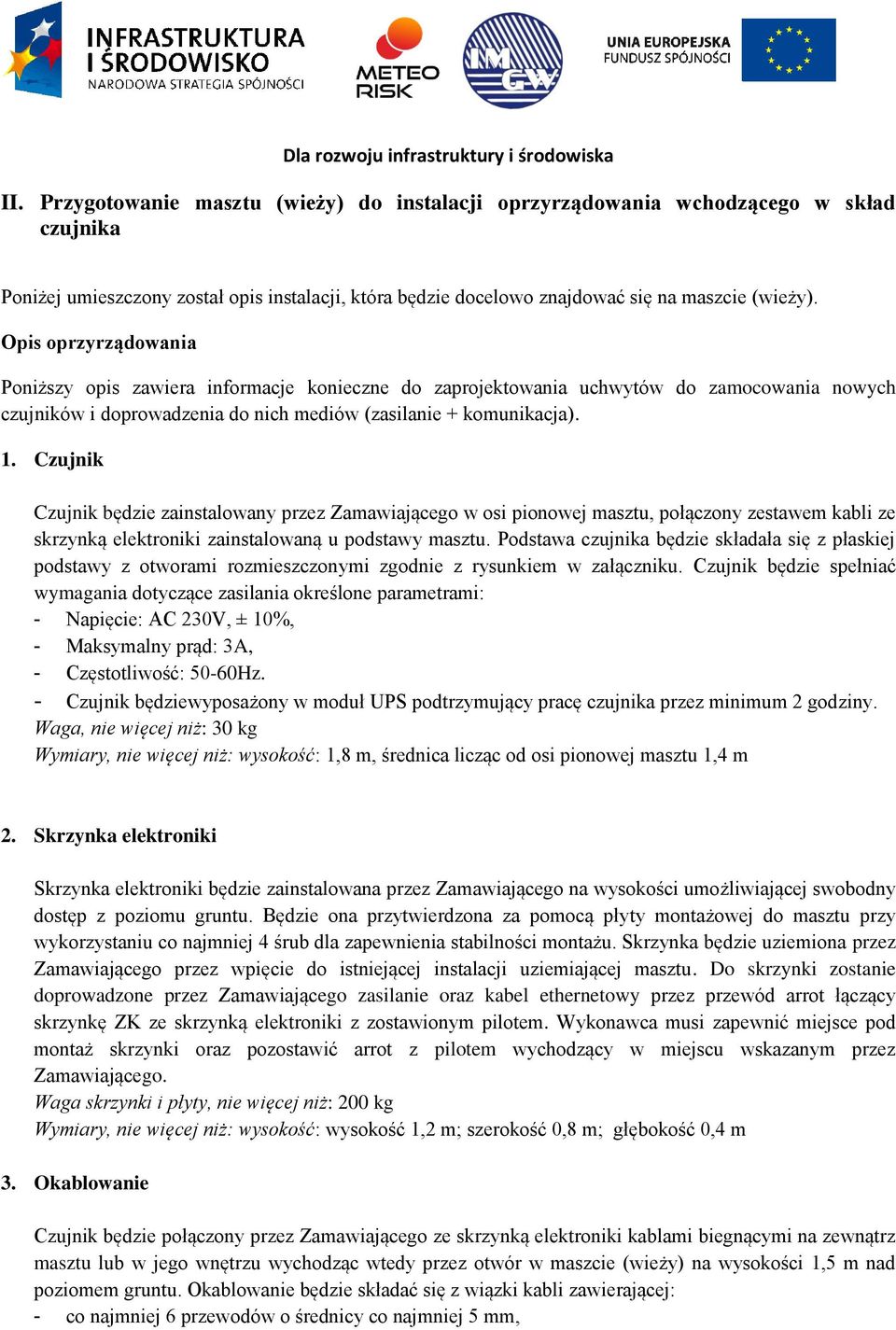

3 II. Przygotowanie masztu (wieży) do instalacji oprzyrządowania wchodzącego w skład czujnika Poniżej umieszczony został opis instalacji, która będzie docelowo znajdować się na maszcie (wieży). Opis oprzyrządowania Poniższy opis zawiera informacje konieczne do zaprojektowania uchwytów do zamocowania nowych czujników i doprowadzenia do nich mediów (zasilanie + komunikacja). 1. Czujnik Czujnik będzie zainstalowany przez Zamawiającego w osi pionowej masztu, połączony zestawem kabli ze skrzynką elektroniki zainstalowaną u podstawy masztu. Podstawa czujnika będzie składała się z płaskiej podstawy z otworami rozmieszczonymi zgodnie z rysunkiem w załączniku. Czujnik będzie spełniać wymagania dotyczące zasilania określone parametrami: - Napięcie: AC 230V, ± 10%, - Maksymalny prąd: 3A, - Częstotliwość: 50-60Hz. - Czujnik będziewyposażony w moduł UPS podtrzymujący pracę czujnika przez minimum 2 godziny. Waga, nie więcej niż: 30 kg Wymiary, nie więcej niż: wysokość: 1,8 m, średnica licząc od osi pionowej masztu 1,4 m 2. Skrzynka elektroniki Skrzynka elektroniki będzie zainstalowana przez Zamawiającego na wysokości umożliwiającej swobodny dostęp z poziomu gruntu. Będzie ona przytwierdzona za pomocą płyty montażowej do masztu przy wykorzystaniu co najmniej 4 śrub dla zapewnienia stabilności montażu. Skrzynka będzie uziemiona przez Zamawiającego przez wpięcie do istniejącej instalacji uziemiającej masztu. Do skrzynki zostanie doprowadzone przez Zamawiającego zasilanie oraz kabel ethernetowy przez przewód arrot łączący skrzynkę ZK ze skrzynką elektroniki z zostawionym pilotem. Wykonawca musi zapewnić miejsce pod montaż skrzynki oraz pozostawić arrot z pilotem wychodzący w miejscu wskazanym przez Zamawiającego. Waga skrzynki i płyty, nie więcej niż: 200 kg Wymiary, nie więcej niż: wysokość: wysokość 1,2 m; szerokość 0,8 m; głębokość 0,4 m 3. Okablowanie Czujnik będzie połączony przez Zamawiającego ze skrzynką elektroniki kablami biegnącymi na zewnątrz masztu lub w jego wnętrzu wychodząc wtedy przez otwór w maszcie (wieży) na wysokości 1,5 m nad poziomem gruntu. Okablowanie będzie składać się z wiązki kabli zawierającej: - co najmniej 6 przewodów o średnicy co najmniej 5 mm,

Czujnik Czujnik będzie zainstalowany przez Zamawiającego w osi pionowej masztu, połączony zestawem kabli ze skrzynką elektroniki zainstalowaną u podstawy masztu.

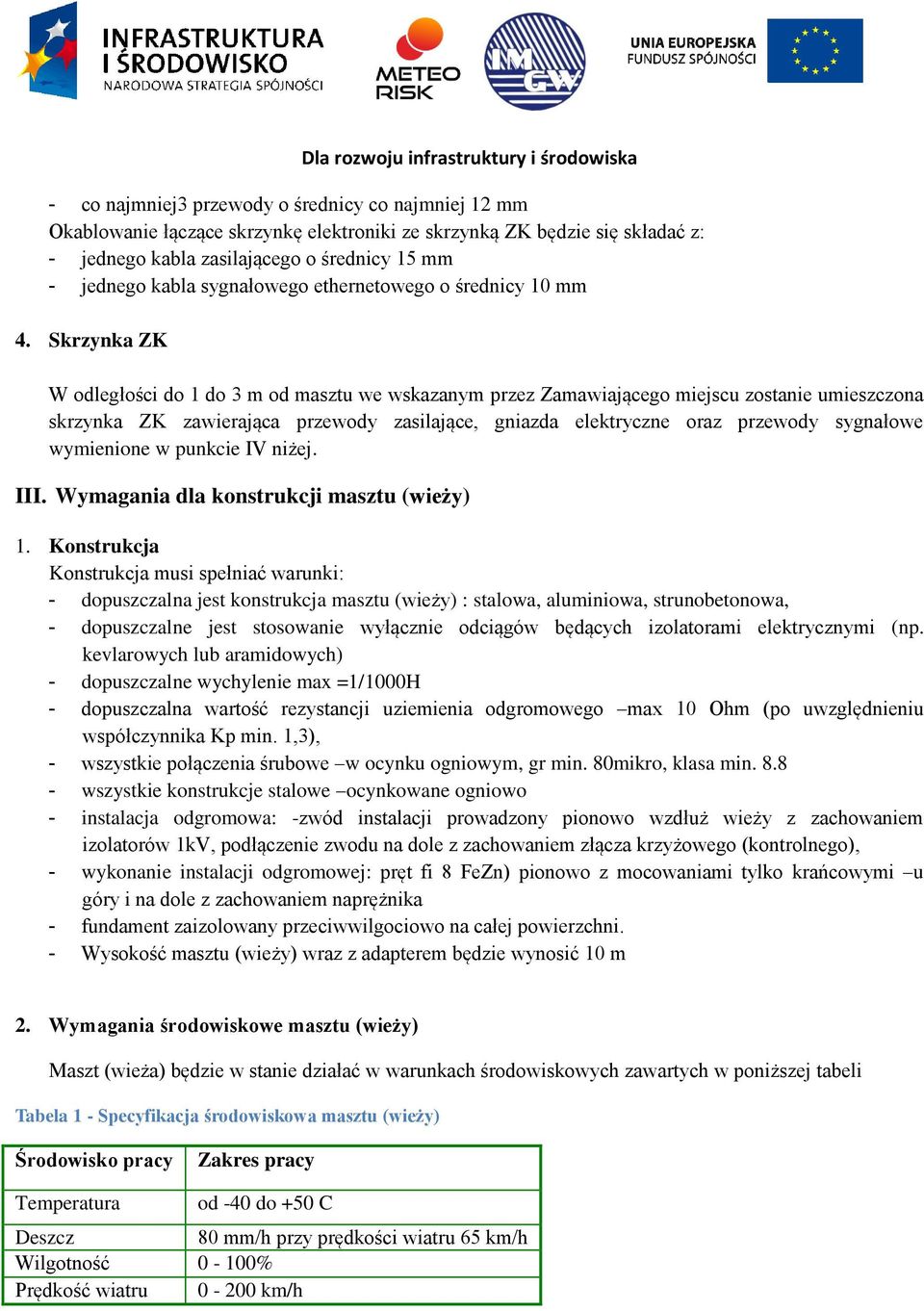

4 - co najmniej3 przewody o średnicy co najmniej 12 mm Okablowanie łączące skrzynkę elektroniki ze skrzynką ZK będzie się składać z: - jednego kabla zasilającego o średnicy 15 mm - jednego kabla sygnałowego ethernetowego o średnicy 10 mm 4. Skrzynka ZK W odległości do 1 do 3 m od masztu we wskazanym przez Zamawiającego miejscu zostanie umieszczona skrzynka ZK zawierająca przewody zasilające, gniazda elektryczne oraz przewody sygnałowe wymienione w punkcie IV niżej. III. Wymagania dla konstrukcji masztu (wieży) 1. Konstrukcja Konstrukcja musi spełniać warunki: - dopuszczalna jest konstrukcja masztu (wieży) : stalowa, aluminiowa, strunobetonowa, - dopuszczalne jest stosowanie wyłącznie odciągów będących izolatorami elektrycznymi (np. kevlarowych lub aramidowych) - dopuszczalne wychylenie max =1/1000H - dopuszczalna wartość rezystancji uziemienia odgromowego max 10 Ohm (po uwzględnieniu współczynnika Kp min. 1,3), - wszystkie połączenia śrubowe w ocynku ogniowym, gr min. 80mikro, klasa min wszystkie konstrukcje stalowe ocynkowane ogniowo - instalacja odgromowa: -zwód instalacji prowadzony pionowo wzdłuż wieży z zachowaniem izolatorów 1kV, podłączenie zwodu na dole z zachowaniem złącza krzyżowego (kontrolnego), - wykonanie instalacji odgromowej: pręt fi 8 FeZn) pionowo z mocowaniami tylko krańcowymi u góry i na dole z zachowaniem naprężnika - fundament zaizolowany przeciwwilgociowo na całej powierzchni. - Wysokość masztu (wieży) wraz z adapterem będzie wynosić 10 m 2. Wymagania środowiskowe masztu (wieży) Maszt (wieża) będzie w stanie działać w warunkach środowiskowych zawartych w poniższej tabeli Tabela 1 - Specyfikacja środowiskowa masztu (wieży) Środowisko pracy Zakres pracy Temperatura od -40 do +50 C Deszcz 80 mm/h przy prędkości wiatru 65 km/h Wilgotność 0-100% Prędkość wiatru km/h

Skrzynka ZK W odległości do 1 do 3 m od masztu we wskazanym przez Zamawiającego miejscu zostanie umieszczona skrzynka ZK zawierająca przewody zasilające, gniazda elektryczne oraz przewody sygnałowe

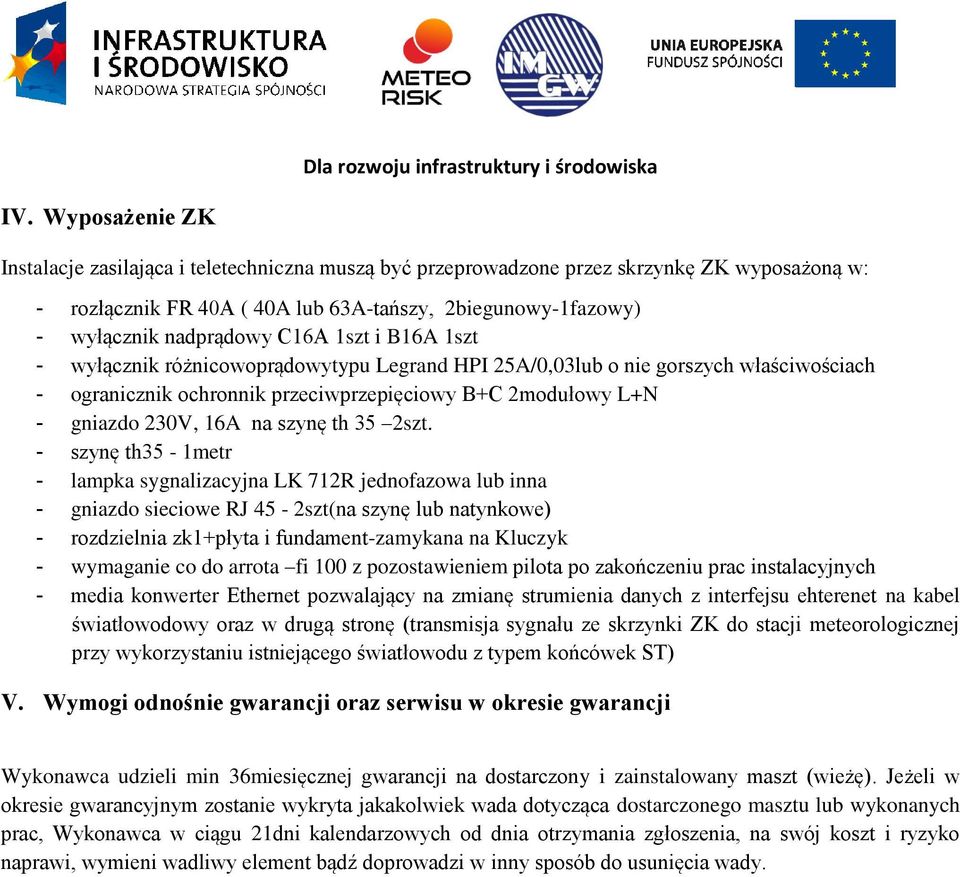

5 IV. Wyposażenie ZK Instalacje zasilająca i teletechniczna muszą być przeprowadzone przez skrzynkę ZK wyposażoną w: - rozłącznik FR 40A ( 40A lub 63A-tańszy, 2biegunowy-1fazowy) - wyłącznik nadprądowy C16A 1szt i B16A 1szt - wyłącznik różnicowoprądowytypu Legrand HPI 25A/0,03lub o nie gorszych właściwościach - ogranicznik ochronnik przeciwprzepięciowy B+C 2modułowy L+N - gniazdo 230V, 16A na szynę th 35 2szt. - szynę th35-1metr - lampka sygnalizacyjna LK 712R jednofazowa lub inna - gniazdo sieciowe RJ 45-2szt(na szynę lub natynkowe) - rozdzielnia zk1+płyta i fundament-zamykana na Kluczyk - wymaganie co do arrota fi 100 z pozostawieniem pilota po zakończeniu prac instalacyjnych - media konwerter Ethernet pozwalający na zmianę strumienia danych z interfejsu ehterenet na kabel światłowodowy oraz w drugą stronę (transmisja sygnału ze skrzynki ZK do stacji meteorologicznej przy wykorzystaniu istniejącego światłowodu z typem końcówek ST) V. Wymogi odnośnie gwarancji oraz serwisu w okresie gwarancji Wykonawca udzieli min 36miesięcznej gwarancji na dostarczony i zainstalowany maszt (wieżę). Jeżeli w okresie gwarancyjnym zostanie wykryta jakakolwiek wada dotycząca dostarczonego masztu lub wykonanych prac, Wykonawca w ciągu 21dni kalendarzowych od dnia otrzymania zgłoszenia, na swój koszt i ryzyko naprawi, wymieni wadliwy element bądź doprowadzi w inny sposób do usunięcia wady.
