1 STUDIO BUDOWLANE UNITY s. c Warszawa, ul. Kędzierskiego 2/66 PRZEDMIAR ROBÓT NAZWA INWESTYCJI : INSTALACJA ODGROMOWA ADRES INWESTYCJI : Warszawa, ul. Poligonowa 30, budynek nr 6 INWESTOR : BUMAR ELEKTRONIKA S. A. ADRES INWESTORA : Warszawa, ul. Poligonowa 30 ADRES WYKONAWCY : BRANŻA : INSTALACJE ELEKTRYCZNE SPORZĄDZIŁ PRZEDMIAR : Piotr Sperzyński DATA OPRACOWANIA : maj 2014 Ogółem wartość koorysowa robót : zł Słownie: Klauzula o uzgodnieniu koorysu: Klasyfikacja robót wg Wspólnego Słownika Zamówień: Grupa robót: CPV Roboty instalacyjne elektryczne CPV Roboty w zakresie okablowania elektrycznego CPV Roboty w zakresie instalacji elektrycznych CPV Instalowanie systemów oświetleniowych i CPV Układanie kabli sygnalizacyjnych WYKONAWCA : INWESTOR : Data opracowania maj 2014 Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

Poligonowa 30 ADRES WYKONAWCY : BRANŻA : INSTALACJE ELEKTRYCZNE SPORZĄDZIŁ PRZEDMIAR : Piotr Sperzyński DATA OPRACOWANIA : maj 2014 Ogółem wartość koorysowa robót : zł Słownie: Klauzula o uzgodnieniu

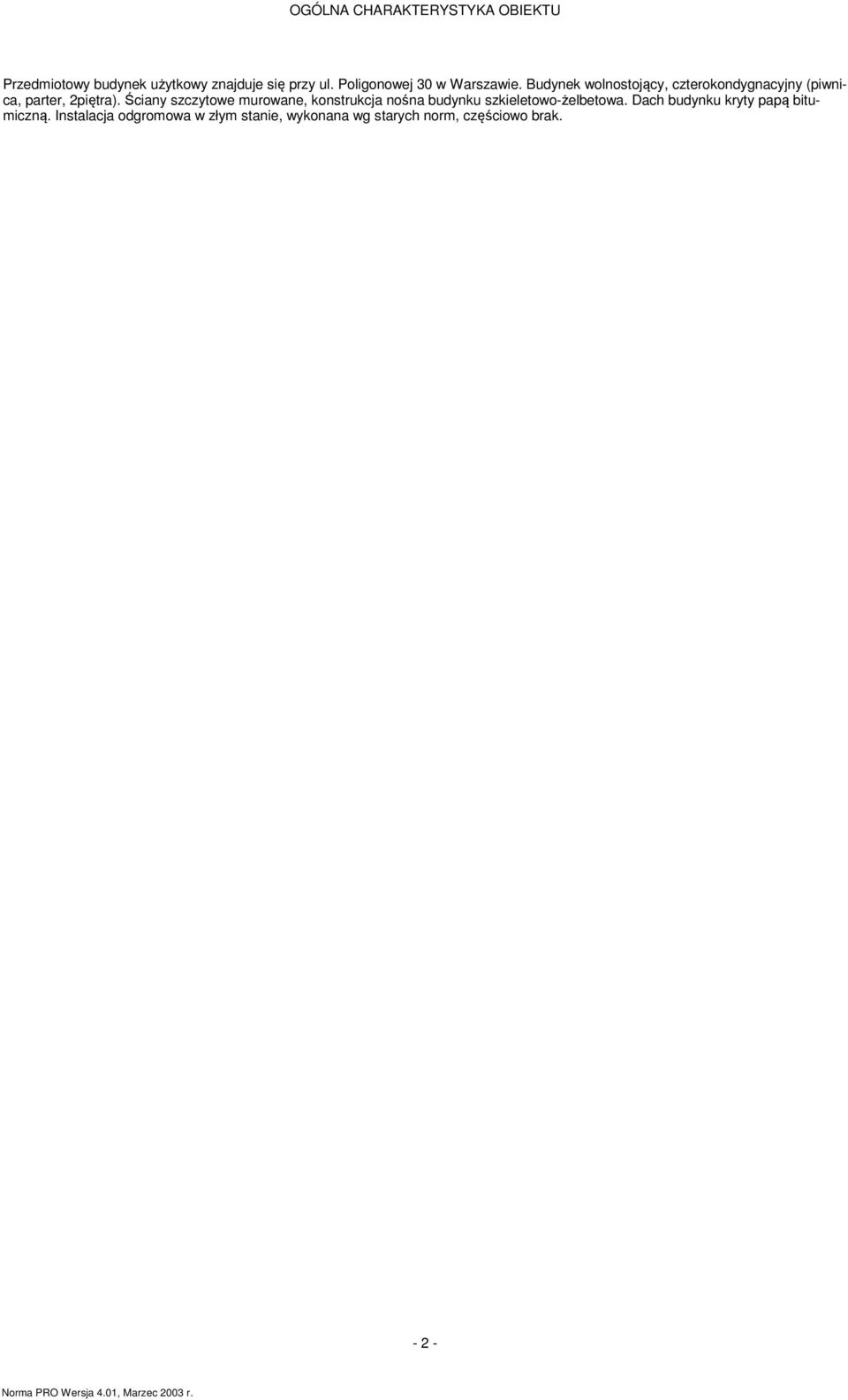

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU Przedmiotowy budynek użytkowy znajduje się przy ul. Poligonowej 30 w Warszawie. Budynek wolnostojący, czterokondygnacyjny (piwnica, parter, 2piętra). Ściany szczytowe murowane, konstrukcja nośna budynku szkieletowo-żelbetowa. Dach budynku kryty papą bitumiczną. Instalacja odgromowa w złym stanie, wykonana wg starych norm, częściowo brak

Budynek wolnostojący, czterokondygnacyjny (piwnica, parter, 2piętra).

3 Koorys Inwestorski DZIAŁY KOSZTORYSU Lp. Nazwa działu Od Do Instalacje elektryczne 0,4 kv 1 RÓŻNE, - POMIARY INSTALACJA PIORUNOCHRONNA, ROZDZIELNICE, kody CPV rozdzielnice elektr

RÓŻNE, - POMIARY 1 2 2 INSTALACJA PIORUNOCHRONNA, 3

4 Koorys Inwestorski KSIĄŻKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.m. Poszcz Razem Instalacje elektryczne 0,4 kv 1 RÓŻNE, - POMIARY 1 d.1 KNR KNR 4-03 d Pierwszy pomiar instalacji odgromowej pomiar. 1 pomiar Następny pomiar instalacji odgromowej pomiar. 13 pomiar INSTALACJA PIORUNOCHRONNA, 3 KNR 2-01 Ręczne kopanie rowów dla kabli o głębok.do 0.8 m i szer.dna do 0.4 w m d gruncie kat. III 35 m RAZEM KNR 2-01 Ręczne zasypywanie rowów dla kabli o głębok.do 0.8 m i szer.dna do m d m w gruncie kat. III 35 m RAZEM KNR 5-08 Układanie bednarki w rowach kablowych - bednarka do 120mm2 m d m RAZEM KNR 5-08 Łączenie przewodów uziemiających przez spawanie w wykopie - bednarka. d mm2 2+2* RAZEM KNR 5-08 Montaż zwodów poziomych nienaprężanych z pręta o śr.do 10mm na m d dachu płaskim pokrytym papą na betonie - układanie zwodów na kominach z FeZn8mm 485 m KNR 5-08 d KNR 5-08 d KNR 5-08 d KNR 5-08 d KNR 5-08 d KNR 5-08 d KNR 5-08 d KNR 5-08 d KNNR d KNNR d RAZEM Montaż na rurach uchwytów uziemiających skręcanych śr. do 100mm -. podłączenie wywietrzaków RAZEM Montaż uchwytów pod rury winidurowe układane pojedynczo z przygotowaniem m podłoża mechanicznie - przykręcenie do kołków plastykowych w podłożu z cegły 169 m RAZEM Rury winidurowe o śr. do 47 mm układane n.t. na gotowych uchwytach - m rura grubościenna 22mm 169 m RAZEM Montaż przewodów odprowadzających instalacji odgromowej na budynkach m na betonie z wykonaniem otworu ręcznie - pręt o śr.do 10mm - wciąganie do rur ochronnych FeZn8mm *3 m RAZEM Montaż zwodów pionowych z pręta ocynkowanego o śr.18mm na dachu. lub komniku płaskim - antenki odgromowe h=1m RAZEM Montaż typowych iglic IO-7.5 o ciężarze 83 kg na dachu z gotowymi kotwami. - montaż maów instalacji odgromowej h=7m, na trójnogu klejo- nym do powierzchni dachu RAZEM 3.00 Łączenie pręta o śr.do 10mm na dachu za pomoca złączy skręcanych. uniwersalnych krzyżowych - łączenia zwodów i przewodów odprowadzających do blachy dachu RAZEM Montaż złączy kontrolnych z połączeniem drut-płaskownik w instalacji. uziemiającej i odgromowej 4*M6* Uziomy ze stali profilowanej miedziowane Galmar 3/4" o długości 4.5 m. (metoda wykonania udarowa) - grunt kat.iii Uziomy ze stali profilowanej miedziowane Galmar 3/4" (metoda wykonania. udarowa) - grunt kat.iii za następne 1.5 m długości - 4 -

pomiar. 13.00 2 INSTALACJA PIORUNOCHRONNA, 3 KNR 2-01 Ręczne kopanie rowów dla kabli o głębok.do 0.8 m i szer.dna do 0.4 w m d.2 0701-02 gruncie kat. III 35 m 35.00 RAZEM 35.

5 Koorys Inwestorski KSIĄŻKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.m. Poszcz Razem ROZDZIELNICE, kody CPV rozdzielnice elektr. 18 d.3 KNR KNR-W KNR-W KNR-W 5-08 d KNR-W KNR 5-08 d KNR 4-03 d KNR 5-08 d KNR 5-15 d Demontaż płyty izolacyjnej wnęki rozdzielczej o powierzchni do 0.5 m2 -. demotaż obudów i maskownic, wsporników Montaż osprzętu modułowego w rozdzielnicach - rozłącznik lub wyłącznik Tytan 80A 3 (4) - bieg Montaż osprzętu modułowego w rozdzielnicach - ochronnik przeciwprzepięciowy kl B+C RAZEM 4.00 Montaż osprzętu modułowego w rozdzielnicach - zacisk N Montaż osprzętu modułowego w rozdzielnicach - zacisk PE Podłączenie przewodów pojedynczych w izolacji polwinitowej pod zaciski. lub bolce (przekrój żył do 50 mm2) RAZEM Mechaniczne przebijanie otworów w ścianach lub stropach betonowych otw. o długości przebicia do 40 cm - śr.rury do 60 mm 6 otw RAZEM 6.00 Układanie bednarki uziemiającej w budynkach w ciągach poziomych na m wspornikach mocowanych na cegle z kuciem mechanicznym- przekrój bednarki do 200mm2- Fe/Zn30x4 63 m RAZEM Podłączenie bednarki uziemiającej do transformatorów dla napięcia do podłącz. 30 kv i rozdzielnic 3 podłącz RAZEM

3 0702-02 Demontaż płyty izolacyjnej wnęki rozdzielczej o powierzchni do 0.5 m2 -. demotaż obudów i maskownic, wsporników 1.
