2 Główne dziedziny aktywności - Elektroniczne wyposażenie sklepów - Systemy pomiaru energii elektrycznej - Oświetlenie LED - Wielkowymiarowe ekrany informacyjne - Profesjonalne urządzenia dla telewizji cyfrowej dekodery STB, wizyjne systemy kontroli i nadzoru - Zasilacze - Amatorska optyka do teleskopów 2

3 Perspektywiczne standardy do tworzenia infrastruktury sterowania i pozyskiwania danych z opraw oświetleniowych 3 SAAS (Chmura obliczeniowa) oddziałuje ze sterowanymi obiektami przez kanały komunikacyjne dostarczając usługi związane z przetwarzaną informacją i nadzorowanym środowiskiem. IPv6 nowa wersja protokołu IP z adresacją 128 bitów zamiast 32. 6LoWPAN implementacja protokołu IPv6 w sieci radiowej o niskiej mocy, zgodnie z normą IEEE G3-PLC implementacja protokołu IPv6 w komunikacji przez linie zasilające (PLC). Wykorzystywanie otwartego protokołu z modulacją polegającą na jednoczesnej transmisji wielu strumieni danych na ortogonalnych częstotliwościach nośnych (OFDM) dla transmisji danych przez linie zasilające. System wspierany przez firmy ERDF, ITRON, MAXIM, TI, ST, SAGEM, Landis+Gyr. IPV6, IPV6 through IPV4 6LoWPAN-RF G3-PLC Router Centrum przetwarzania danych IPv6 GPRS/3G/LTE/ xdsl, Ethernet SAAS

4 4 Zalety wprowadzenia systemu sterowania oświetleniem KORZYŚCI ZALETY Oszczędność energii Zmniejszenie kosztów operacyjnych Komfort i bezpieczeństwo INCOTEX Smart Lighting Indywidualne sterowanie i zarządzanie każdą oprawą Automatyczne sterowanie Panowanie nad zużyciem energii Najprostsze sterowanie Sterowanie i zarządzanie grupami opraw Oszczędność energii Oświetlenie LED Użycie opraw LED

5 5 Oświetlenie uliczne Efekty wdrożenia Efektywność energetyczna System sterowania oświetleniem w czasie rzeczywistym Informacja o przekroczeniu czasu życia lamp Optymalizacja schematów obsługi opraw oświetleniowych Redukcja kosztów stałych Zbieranie w systemie danych pomiarowych

6 Komunikacja pomiędzy sterownikiem i oprawami oświetleniowymi GSM Tradycyjny schemat sterowania oświetleniem poprzez szafy sterownicze Indywidualne sterowanie oprawami oświetleniowymi przez kanał radiowy 5

7 Sterownik sieci radiowej 6LoWPAN zintegrowany z oprawami oświetleniowymi 1. Umożliwia dostęp do sieci radiowych niskiej mocy IEEE przez globalne sieci IPv6 (RFC4944, RFC4919) 2. Wspiera adresację IP w każdym węźle sieci radiowej 3. Wspiera duże, skalowalne sieci 4. Umożliwia eksploatację z poziomu różnych warstw fizycznych (PHY) 2,4 GHz, pasmo 868MHz (3 kanały), pasmo 915MHz (30 kanałów), 780MHz (15.4c), 950MHz (15.4d), etc. 5. Umożliwia kompresję nagłówków IPv6 (nagłówek pakietu jest mniejszy obciążalność sieci wzrasta) 6. Wspiera tryb rutowania 7. Bezpośrednie adresowanie IPv6 wszystkich węzłów sieci 8. Nie wymaga warstwy aplikacyjnej dla bram

8 Interfejs serwera centralnego Informacje z serwera mogą być prezentowane w systemie informacji geograficznej (GIS)

9 9 Oświetlenie wnętrz Efekty wdrożenia systemy sterowania oświetleniem Optymalizacja schematów oświetlenia pomieszczeń Minimalizacja kosztów oświetlenia Pozyskiwanie danych pomiarowych System pracujący w czasie rzeczywistym

10 Systemy oświetlenia wnętrz 1 oświetleniowa z czujnikiem oświetleniowa z czujnikiem oświetleniowa z czujnikiem oświetleniowa z czujnikiem 2 z interfejsem DALI z interfejsem DALI z interfejsem DALI z interfejsem DALI DALI 3 z interfejsem radiowym z interfejsem radiowym z interfejsem radiowym z interfejsem radiowym 1. Oprawy są eksploatowane jak indywidualne źródła światła. Integracja z systemem sterowania budynkiem jest niemożliwa. Dostępne są tylko dwa stany opraw świeci albo wyłączona. Optymalizacja jest osiągana dzięki integracji z czujnikami luminancji oraz czujnikami ruchu. 2. Użycie jednego czujnika dla grupy opraw oświetleniowych. Możliwe są różne scenariusze płynnego załączania i wyłączania oświetlenia. Możliwa jest integracja z systemem sterowania budynkiem. 3. Podobnie jak w #2, tylko nie ma potrzeby okablowania do przesyłania informacji.

11 11 Oświetlenie domowe Efekty wdrożenia systemu sterowania oświetleniem Optymalizacja schematów oświetlenia pomieszczeń Minimalizacja kosztów oświetlenia Komfort

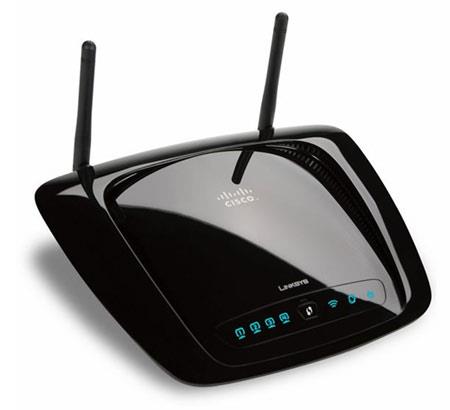

12 Struktura zintegrowanego systemu sterowania oświetleniem w sieci domowej 12 Internet WIFI Sterowanie zdalne poprzez Internet 6LoWPAN Lokalne sterowanie oświetleniem poprzez smartfony i tablety Czujniki i lampy ze zintegrowanym interfejsem radiowym

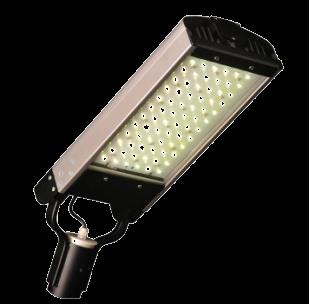

13 13 Wielkoskalowa produkcja opraw oświetleniowych LED Oświetlenie uliczne Do oświetlania ulic kategorii В, traktów pieszych, parków, stacji paliw, terenów przemysłowych, peronów kolejowych, ramp załadunkowych Oprawy do montażu na ścianie Do oświetlania podwórzy, stacji paliw, terenów przemysłowych, peronów kolejowych, ramp przeładunkowych. Oprawy mogą być używane zarówno wewnątrz pomieszczeń, jak i do oświetlenia zewnętrznego. Oprawy do montażu sufitowego Do oświetlania biur, budynków administracyjnych, magazynów i centrów handlowych. Oprawy korytarzowe Do oświetlania wejść i drzwi zewnętrznych, For lighting entrances and front doors, piwnic w budynkach przemysłowych i zaplecza technicznego. Zamienniki żarówek Lampy z cokołem Е27, Е14 dla budynków publicznych, biur oraz pomieszczeń mieszkalnych.

14 14 Standaryzacja SAAS (Chmura obliczeniowa) oddziałuje ze sterowanymi obiektami przez kanały komunikacyjne dostarczając usługi związane z przetwarzaną informacją i nadzorowanym środowiskiem. IPv6 nowa wersja protokołu IP z adresacją 128 bitów zamiast 32. 6LoWPAN implementacja protokołu IPv6 w sieci radiowej o niskiej mocy, zgodnie z normą IEEE G3-PLC implementacja protokołu IPv6 w komunikacji przez linie zasilające (PLC). Wykorzystywanie otwartego protokołu z modulacją polegającą na jednoczesnej transmisji wielu strumieni danych na ortogonalnych częstotliwościach nośnych (OFDM) dla transmisji danych przez linie zasilające. System wspierany przez firmy ERDF, ITRON, MAXIM, TI, ST, SAGEM, Landis+Gyr. IPV6, IPV6 through IPV4 6LoWPAN-RF G3-PLC Router Centrum przetwarzania danych IPv6 GPRS/3G/LTE/ xdsl, Ethernet SAAS

15 15 Integracja Sterowanie oświetleniem Pomiar zużycia energii elektrycznej Systemy nadzoru i kontroli dostępu Systemy p-pożarowe Pomiar zużycia wody Przyrządy pomiarowe Miernik ze zintegrowanym sterownikiem Moduły wejścia-wyjścia

16 16 SERIES-3 / MERCURY-203 moduł PLC Podstawowa funkcjonalność Pomiar i zliczanie czynnej i biernej energii elektrycznej; pomiar mocy, prądu, napięcia, częstotliwości, profilu mocy, rejestracja zdarzeń moduł GSM/GPRS Zalety Zintegrowany przekaźnik dla ograniczenia mocy (opcja) Podświetlenie panelu LCD Podstawowe cechy Typ: Podłączenie Zakres prądów: Napięcie: Klasa miernika: 1 Zakres temperatur: wymiary: Interfejs: Jednofazowy, wielotaryfowy Dwuprzewodowe 5 (60)A, 10(100)А 230 V -40 C to +55 C 210х150х75 mm RS-485, PLC, RF, Bluetooth, Zigbee, Ethernet Czujnik prądu bocznik i przekładnik Dwie plomby elektroniczne Bateria z czasem życia co najmniej 20 lat Wymienne moduły RS485,PLC,RF,Ethernet,Bluetooth Druga bateria, jeżeli konieczne, do interfejsu optycznego w sytuacji, gdy zasilanie sieciowe nie jest dostępne Wskaźnik przerw w zasilaniu (opcja) Moduły mogą być wymieniane bez naruszania plomb producenta i plomb kalibracyjnych

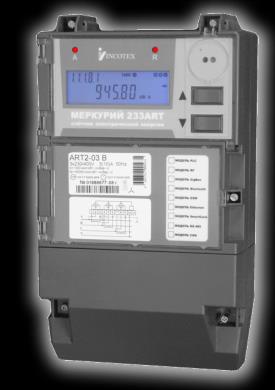

17 17 SERIES-3 / MERCURY-233 Moduł GSM Moduł PLC Podstawowa funkcjonalność Pomiar i zliczanie czynnej i biernej energii elektrycznej w dwóch kierunkach Wielotaryfowy pomiar energii elektrycznej Pomiar jakości mocy Power and losses profile, rejestracja zdarzeń Pomiar prądów, napięć, częstotliwości, cos fi, temperatury Zalety Rejestracja 30-minutowego profilu mocy do 180 dni w dwóch niezależnych jednostkach Dokładność wbudowanego zegara czasu rzeczywistego do sec/day Podstawowe cechy Typ: trójfazowy, wielotaryfowy Podłączenie 3- i 4-przewodowe Zakres prądów: 5 (10)A, 5 (60)A, 10 (100)А Napięcie: 3*57(100)V i 3x230(400)V Klasa miernika: 0,2S, 0,5S, 1 Zakres temperatur: -40 C to +55 C wymiary: 299х174х85 mm Interfejs: RS-485, optyczny Możliwe interfejsy CAN,RS485,PLC,GSM Plomba elektroniczna Zabezpieczenie przed kradzieżą (odporność na pole magnetyczne, hologram) Pomiar mocy strat; rejestracja i zapamiętywanie mocy szczytowych do 180 dni Możliwość wbudowania stycznika do ograniczania poboru mocy Wymienne moduły: RS-485, GSM, PLC, RF, Bluetooth, Ethernet. Szybkości do 38.4 kbit/s Dostępne dodatkowe protokoły DLMS COSEM, Mbus Wyjście sterowania obciążeniem

18 18 SERIES-4 / MERCURY-234ART Podstawowa funkcjonalność Pomiar i zliczanie czynnej i biernej energii elektrycznej w dwóch kierunkach (4 kwadranty) Wielotaryfowy pomiar energii oparty na czasie i mocy Pomiar jakości mocy Power and losses profile, rejestracja zdarzeń Pomiar prądów, napięć, częstotliwości, cos fi, temperatury Zalety Rejestracja 30-minutowego profilu mocy do 180 dni w dwóch niezależnych jednostkach Dokładność wbudowanego zegara czasu rzeczywistego do sec/day Możliwe interfejsy CAN,RS485,PLC,GSM Podstawowe cechy Typ: trójfazowy, wielofunkcyjny Podłączenie 3- i 4-przewodowe Zakres prądów: 1 (10)A, 5 (10)A, 5 (100)А Napięcie: 3*57(100)V i 3x230(400)V Klasa miernika: 0,2S, 0,5S, 1 Zakres temperatur: -40 C to +70 C wymiary: 299х174х85 mm Interfejs: RS-485, optyczny Okres kalibracji: 16 lat Plomba elektroniczna, czujnik pola magnetycznego Zabezpieczenie przed kradzieżą (odporność na pole magnetyczne, hologram) Pomiar mocy strat; rejestracja i zapamiętywanie mocy szczytowych, profilu obciążenia do 3,5 roku Możliwość wbudowania stycznika do ograniczania poboru mocy Wymienne moduły: RS-485, GSM, PLC, RF, Bluetooth, Ethernet. Szybkości do kbit/s Dostępne dodatkowe protokoły DLMS (COSEM),, IEC , IEC Wyjście sterowania obciążeniem z możliwością sterowania wieloma połączeniami. Dowolna logika do sterowania kilku podłączeń. Zdalne sterowania podczerwienią i zdalna sygnalizacja zdarzeń.

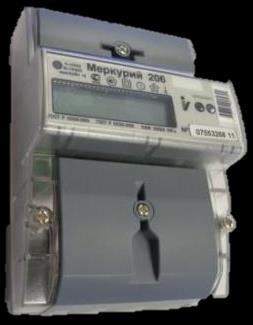

19 19 SERIES-6 / MERCURY -206 Podstawowa funkcjonalność Pomiar i zliczanie czynnej i biernej energii elektrycznej; pomiar mocy, prądu, napięcia, częstotliwości, profilu mocy, codzienne archiwizowanie stref taryfowych, rejestracja zdarzeń Zalety Zintegrowany przekaźnik dla ograniczenia mocy (opcja) Podświetlenie panelu LCD Podstawowe cechy Typ: Jednofazowy, wielotaryfowy Podłączenie Dwuprzewodowe Zakres prądów: 5 (60)A, 5(80)A, 10(100)А Napięcie: 230 V Klasa miernika: 1 Zakres temperatur: -40 C to +70 C wymiary: 105х154х72 mm Interfejs: RS-485, PLC, RF Czujnik prądu bocznik i przekładnik Dwie plomby elektroniczne Bateria z czasem życia co najmniej 20 lat Wymienne moduły CAN, RS485, PLC, RF, optyczny Rejestracja 30-minutowego profilu mocy do 1 miesiąca lub profilu dziennego do 6 miesięcy Wskaźnik przerw w zasilaniu (opcja) Szyfrowanie danych w przypadku przesyłania przez linie zasilające (PLC)

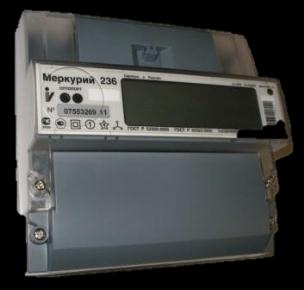

20 20 SERIES-6 / MERCURY-236 Podstawowa funkcjonalność Pomiar i zliczanie czynnej i biernej energii elektrycznej w dwóch kierunkach Wielotaryfowy pomiar energii elektrycznej Pomiar jakości mocy Power and losses profile, rejestracja zdarzeń Pomiar prądów, napięć, częstotliwości, cos fi, temperatury Zalety Rejestracja 30-minutowego profilu mocy do 180 dni w dwóch niezależnych jednostkach Podstawowe cechy Typ: trójfazowy, wielotaryfowy Podłączenie 3- i 4-przewodowe Zakres prądów: 5 (10)A, 5 (60)A, 10 (100)А Napięcie: 3*57(100)V i 3x230(400)V Klasa miernika: 0,5S, 1 Zakres temperatur: -40 C to +70 C wymiary: 158х154х72 mm Interfejs: CAN, RS-485, optyczny Dokładność wbudowanego zegara czasu rzeczywistego do sec/day Możliwe interfejsy CAN, RS485, PLC, optyczny Plomba elektroniczna Zabezpieczenie przed kradzieżą (odporność na pole magnetyczne, hologram) Pomiar mocy strat; rejestracja i zapamiętywanie mocy szczytowych do 180 dni Możliwość wbudowania stycznika do ograniczania poboru mocy Wymienne moduły: CAN, RS-485, PLC, RF Dostępne dodatkowe protokoły DLMS COSEM, Mbus Wyjście sterowania obciążeniem

21 Zarządzanie systemem pomiaru i sterowania mocą ТП LV(MV) Centrum serwisowe ТП LV(MV) BRAMKA GSM KONCENTRATOR PLC LICZNIKI PLC ТП LV(MV) ТП LV(MV) ТП LV(MV)
