KONCEPCJA ZESPOŁU BOISK SPORTOWYCH PRZY UL. WIŚCICKIEGO W PŁOCKU

Transkrypt

1 Załącznik nr 8 do opz. KONCEPCJA ZESPOŁU BOISK SPORTOWYCH PRZY UL. WIŚCICKIEGO W PŁOCKU na działce o nr ewid. 555 obr. 7 oraz fragmentach działek o nr ewid.: 554, 556/6, 557/2 i 557/5 obr. 7 Opis koncepcji Opracowanie: Urząd Miasta Płocka Wydział Rozwoju i Polityki Gospodarczej Miasta mgr inż. arch. Michał Wolski koncepcja zieleni: Biuro Miejskiego Konserwatora Zabytków mgr inż. arch. kraj. Joanna Gajek Płock 2019

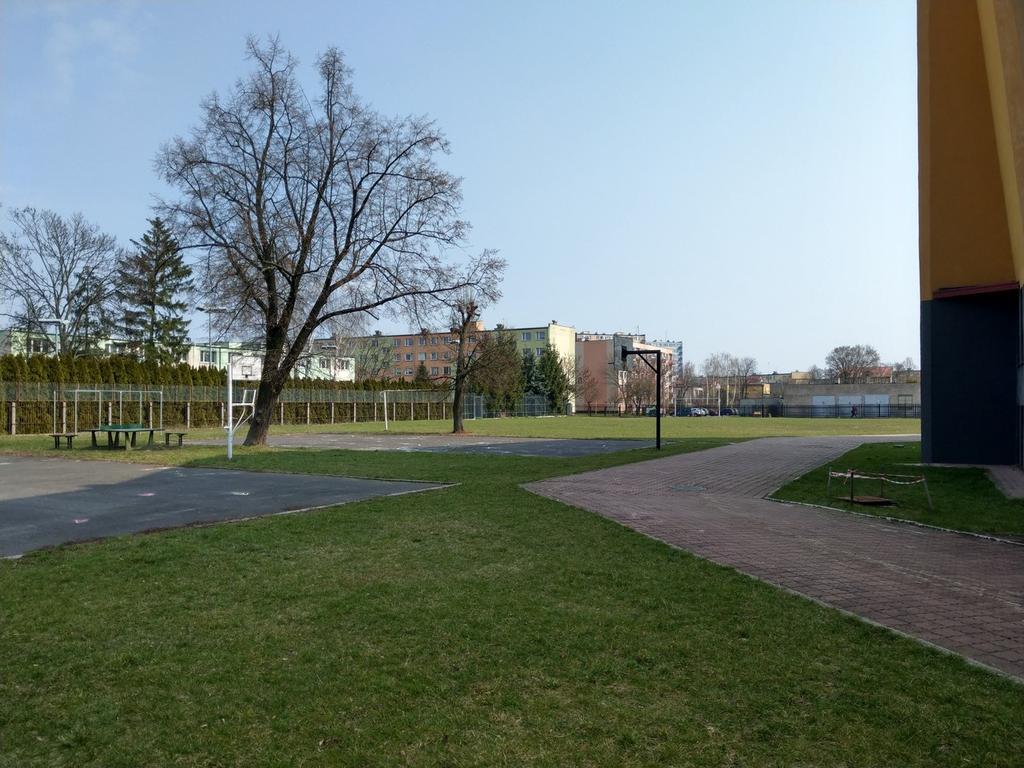

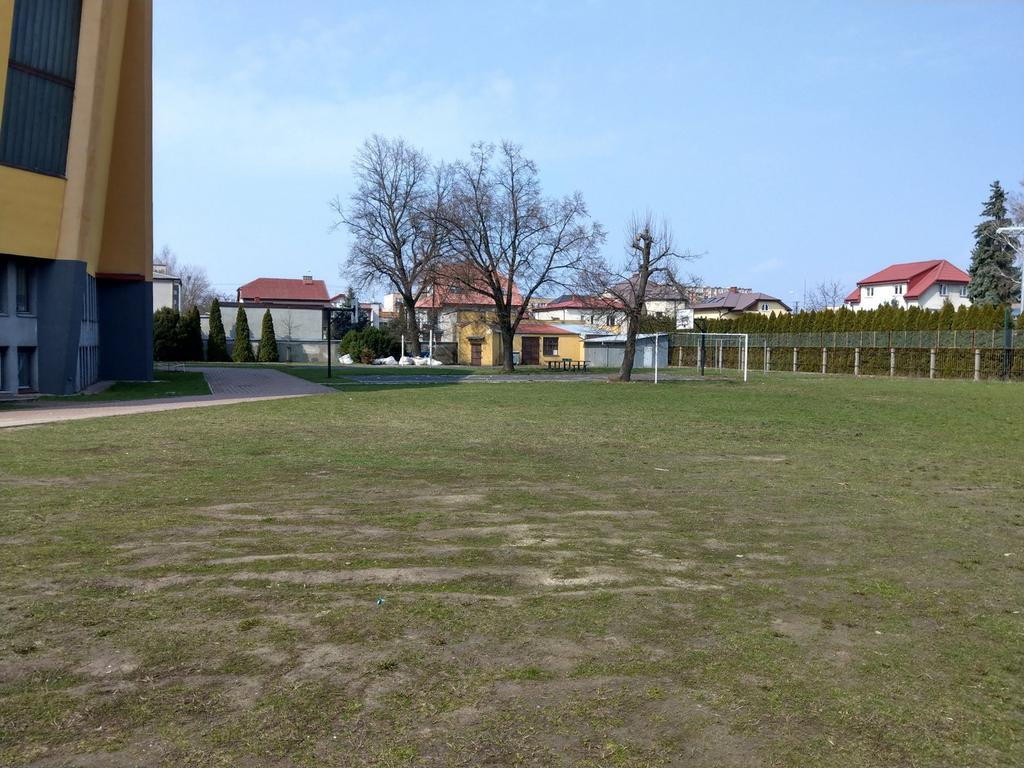

2 STAN ISTNIEJĄCY Obecnie obszar opracowania użytkowany jest jako teren sportowo-rekreacyjny. W zachodniej części terenu znajdują się dwa budynki gospodarcze oraz dwa utwardzone boiska sportowe i stół do gry w pingponga. Wschodnią część terenu zajmuje boisko porośnięte trawą. Ponadto na obszarze znajdują się trzy drzewa oraz słup energetyczny zlokalizowany przy zachodniej granicy działki. Teren jest ogrodzony ze wszystkich stron z wyjątkiem strony południowej. Ogrodzenie od strony ul. Wiścickiego posiada bramę rozwierną umożliwiającą wjazd na działkę, a od strony północnej, tj. terenu SOSW nr 2 furtkę zlokalizowaną w ogrodzeniu. Od strony kościoła pw. św. Stanisława Kostki oraz plebanii teren pozostaje otwarty. Widok terenu opracowania od strony plebanii Widok terenu opracowania od strony kościoła 2

3 ZAŁOŻENIA PROJEKTOWE Koncepcja zakłada stworzenie funkcjonalnego i spójnego wizualnie terenu sportowego wraz z infrastrukturą towarzyszącą. Wrażenie spójności osiągnięto poprzez ujednolicenie kolorystyczne, materiałowe oraz stylistyczne poszczególnych elementów wyposażenia. Dopuszcza się inne rozwiązania, w szczególności kolorystyczne i materiałowe, pod warunkiem ich zastosowania w sposób konsekwentny oraz z uwzględnieniem estetyki całości. W koncepcji zaproponowano niewielką korektę granic opracowania w celu bardziej funkcjonalnego wykorzystania dostępnej przestrzeni i zachowania spójności wizualnej całego zespołu. Z uwagi na bliskość budynku kościoła i związaną z tym konieczność zachowania przewidzianych prawem odległość, konieczna może być lokalizacja masztów oświetleniowych boisk częściowo na terenie Specjalnego ośrodka szkolno-wychowawczego nr 2. Objęcie fragmentu działki SOSW (dz. nr ewid. 554) granicami terenu opracowania może być również konieczne z uwagi na dowiązanie do istniejącego i adaptowanego fragmentu ogrodzenia szkoły, które to jest odsunięte względem granicy własności. Podobna sytuacja zachodzi w przypadku ogrodzenia od strony ul. Wiścickiego, które również może częściowo znajdować się poza pierwotną granicą opracowania (dz. nr ewid. 557/2). Na etapie projektu konieczna będzie analiza ww. okoliczności i ewentualne uaktualnienie Decyzji lokalizacji inwestycji celu publicznego i Umowy użyczenia. ZAGOSPODAROWANIE TERENU Zespół funkcjonalny obejmuje boisko do piłki nożnej oraz boisko wielofunkcyjne wraz z budynkami zaplecza szatniowego. Całość uzupełnia niewielki parking, ciągi piesze z elementami małej architektury oraz zieleń. Lokalizacja poszczególnych elementów uwzględnia strefy oddziaływania od istniejących obiektów i terenów wynikające z przepisów prawa budowlanego i norm. Boisko do piłki nożnej zostało odsunięte od zachodniej granicy działki w celu zachowania odległości od istniejącego słupa energetycznego. Podobnie boisko wielofunkcyjne odsunięto od północnej granicy działki w celu zachowania wymaganej prawem odległości od miejsca gromadzenia odpadów stałych na terenie SOSW nr 2. Z uwagi na niewielki teren oraz dużą powierzchnię terenów utwardzonych w koncepcji zaproponowano utwardzenie części terenów za pomocą geokraty komórkowej. Od strony parkingu zaproponowano dojazd do bramy prowadzącej na teren ogrodu za budynkiem plebanii. Przejazd z drogi manewrowej zapewniony jest poprzez pas utwardzenia z kostki prowadzony pomiędzy altaną śmietnikową a budynkiem zaplecza. Teren zespołu jest wydzielony z otoczenia za pomocą nowych i istniejących ogrodzeń. Od strony ul. Wiścickiego adaptowane jest istniejące ogrodzenie, w którym przewidziano dwie nowe furtki oraz bramę wjazdową. Od strony SOSW nr 2 adaptowano fragment istniejącego ogrodzenia z furtką, pozostały odcinek zostanie wykonany w formie nawiązującej do niego oraz w formie ogrodzenia boiska do piłki nożnej. Od strony kościoła i plebanii ogrodzenie stanowić będzie południowe ogrodzenie boiska do piłki nożnej oraz ogrodzenie wysokości 1,8 m, w którym zlokalizowano dwie bramy oraz furtkę. Brama przesuwna umożliwia dojazd z parkingu na teren ogrodu na tyłach budynku plebanii, a brama rozwierna zapewnia dojazd awaryjny do boiska do piłki nożnej. Układ poszczególnych elementów Zagospodarowania terenu (Rys nr 1). zagospodarowania 3 przedstawiono na rysunku

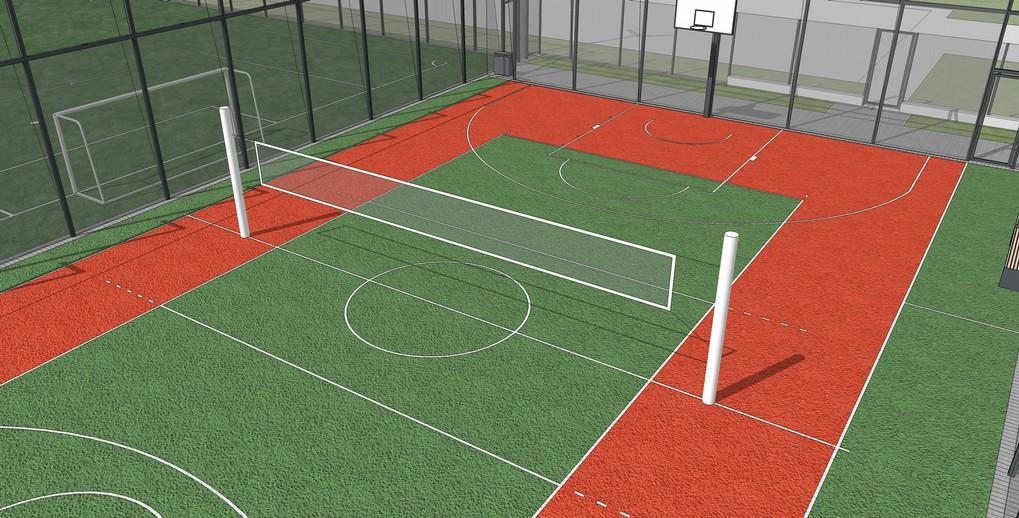

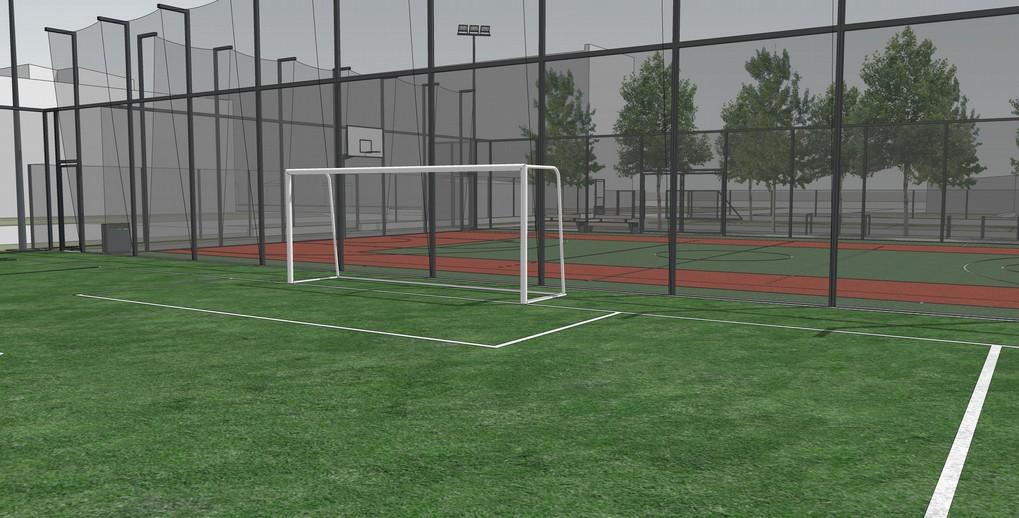

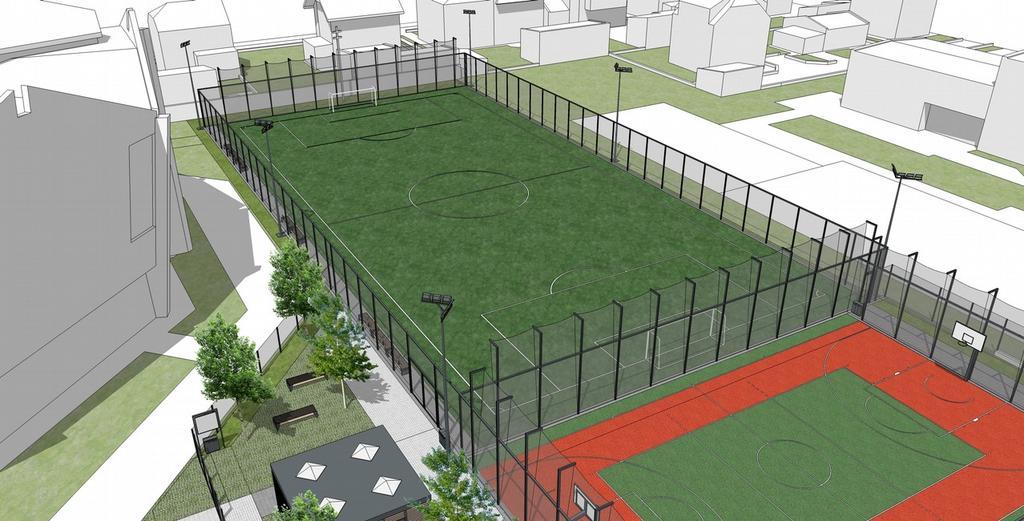

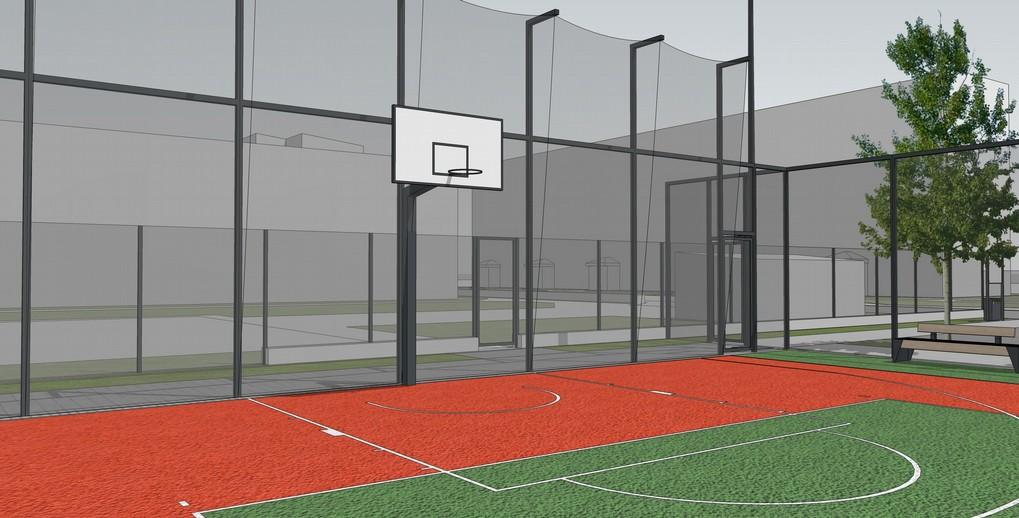

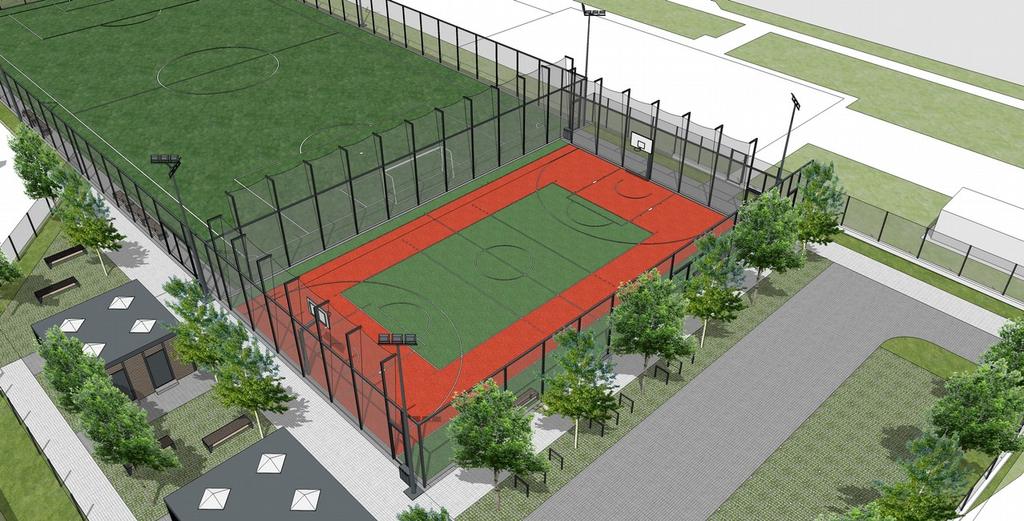

4 Boisko do piłki nożnej Boisko o nawierzchni ze sztucznej trawy posiada wymiary 60,0 x 30,0 m. Wyposażenie stanowią dwie bramki oraz ławki zlokalizowane wzdłuż południowego boku boiska w pasie z kostki betonowej. Ogrodzenie systemowe wysokości 4,0m posiada bramę o szerokości 3,5 m i furtkę od strony południowej oraz samą furtkę od strony narożnika północnowschodniego. Od strony wschodniej i zachodniej w ogrodzeniu umieszczono piłkochwyty. Widok boiska do piłki nożnej Boisko wielofunkcyjne Boisko posiada wymiary 18,1 x 28,1 m i nawierzchnię poliuretanową w dwóch kolorach. Zapewnia możliwość gry w koszykówkę i siatkówkę. Wyposażenie boiska stanowią dwa kosze do gry, dwa ruchome słupki do rozciągnięcia siatki oraz ławki zlokalizowane we wschodniej części boiska. Ogrodzenie systemowe wysokości 4,0 m posiada dwie furtki oraz bramę zlokalizowaną od strony wschodniej. Od strony południowej i północnej w ogrodzeniu umieszczono piłkochwyty. Zaproponowana kolorystyka nawierzchni podkreśla odrębne pola gry. Zewnętrzny obwód stanowi kolor czerwony, w odcieniu zbliżonym do RAL 3016, wewnętrzny kolor zielony, w odcieniu zbliżonym do RAL Widok boiska wielofunkcyjnego Zaplecze szatniowe Zaplecze stanowią dwa budynki będące adaptacją rozwiązań systemowych. W budynku wschodnim zlokalizowano szatnie dla użytkowników, a w zachodnim magazyn, pomieszczenie trenera oraz toalety. Zewnętrzną warstwę elewacji zaproponowano jako wykonaną z drewnianych desek sosnowych fazowanych. Deski należy montować w układzie horyzontalnym z elementami pionowymi w narożnikach oraz w miejscu łączenia modułów. Dla poziomych elementów okładziny zaproponowano naturalny kolor drewna, elementy pionowe należy malować na kolor ciemnoszary (sugerowany kolor RAL 7016 mat) - identyczny z kolorem powierzchni metalowych elementów małej architektury. Podobnie wszelkie inne elementy wyposażenia zewnętrznego, w szczególności stolarkę, 4

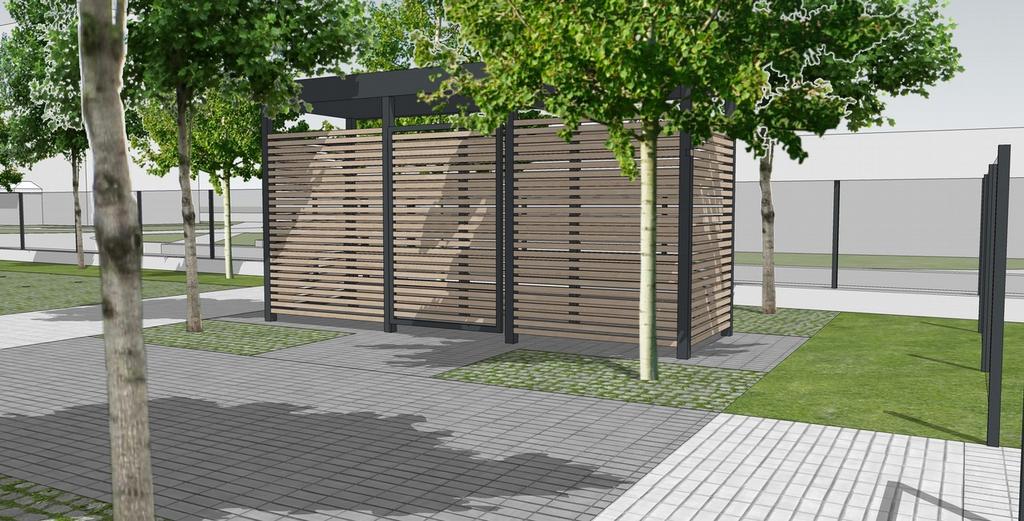

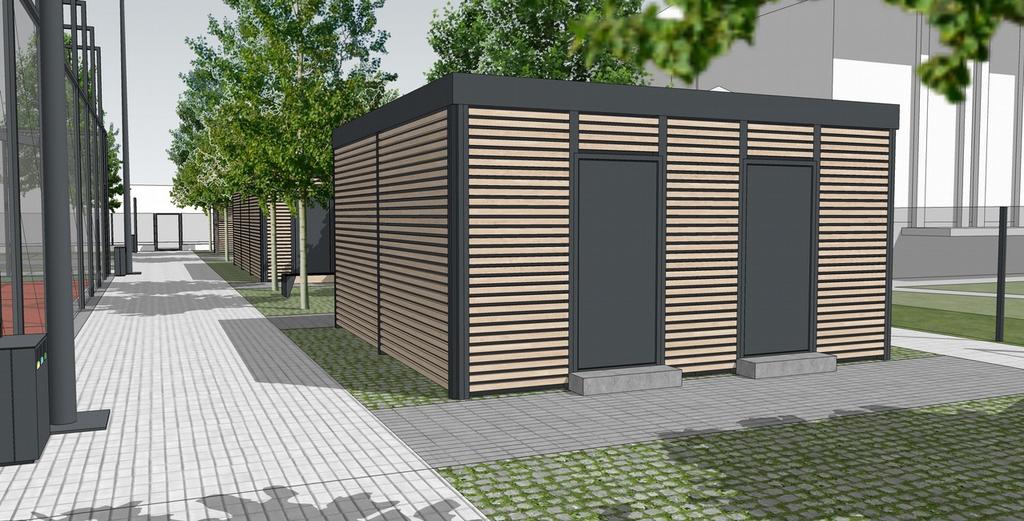

5 występujące na elewacji elementy wentylacji, a także elementy odwodnienia dachu i obróbki blacharskie, należy wykończyć w tym samym kolorze. Widok budynków zaplecza Parking Od strony ul. Wiścickiego przewidziano parking składający się z 9 miejsc postojowych (w tym jedno miejsce przewidziano jako miejsce dla osób z niepełnosprawnością) w układzie prostopadłym. Nawierzchnie drogi manewrowej stanowi betonowa kostka o wymiarach 10x20 cm, kolorze ciemnoszarym i układzie prostym. Nawierzchnię pod miejscami postojowymi zaproponowano w formie geokraty komórkowej, wypełnionej glebą umożliwiającą wegetację roślin. Miejsce gromadzenia odpadów stałych Miejsce gromadzenia odpadów stałych zlokalizowane jest od strony ul. Wiścickiego na przedłużeniu budynków zaplecza szatniowego. Altana śmietnikowa posiada konstrukcję stalową oraz elewacje wykonane z desek sosnowych. Wymiary, kolorystyka oraz układ elewacji wiaty odpowiadają elewacjom budynków zaplecza. Dwa osobne wejścia umożliwiają jednoczesne, niezależne użytkowanie altany zarówno na potrzeby boisk jak i plebanii. Widok altany 5

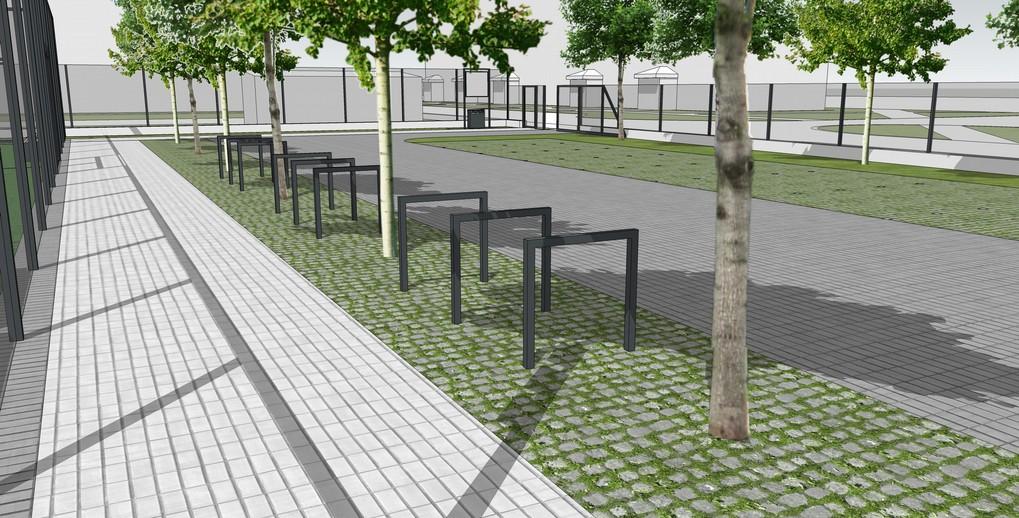

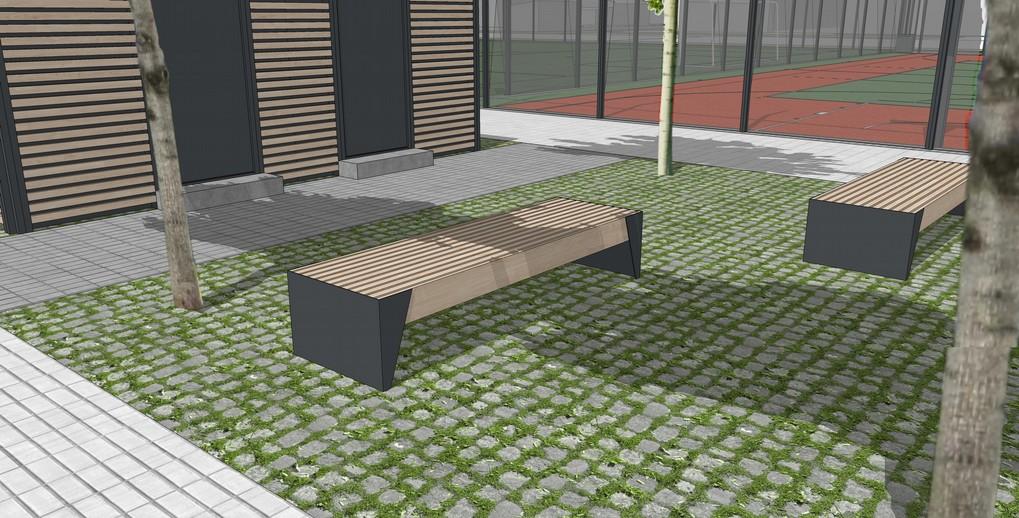

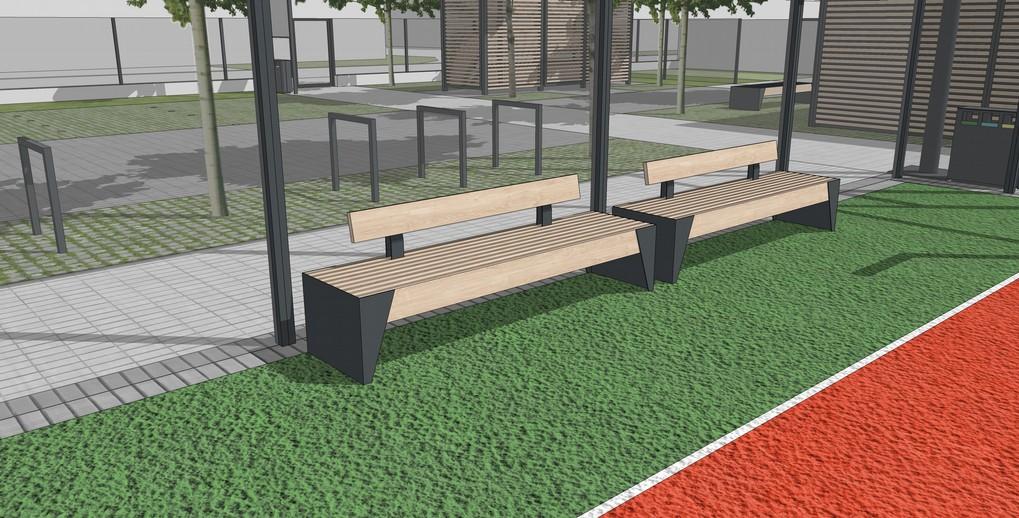

6 Elementy małej architektury Zaproponowano proste w formie i spójne wizualnie elementy małej architektury. Kolor oraz zastosowane materiały dostosowane są do elewacji budynków zaplecza i altany śmietnikowej oraz oświetlenia boisk. Elementy wyposażenia boisk, powinny być wykonane z materiałów trwałych oraz być zgodne z wymaganiami dla odpowiednich dyscyplin. Ilość [szt.] Nazwa elementu jego właściwości Widok i wymiary [dł. x szer. x wys.] 12 Ławka z oparciem wymiary: 220 x 55 x 73 cm, elementy metalowe: stal, ocynkowana, malowana proszkowo na kolor ciemnoszary (sugerowany kolor RAL 7016 mat.), elementy drewniane: świerk impregnowany w kolorze naturalnym. 5 Ławka bez oparcia wymiary: 220 x 67 x 43 cm, elementy metalowe: stal, ocynkowana, malowana proszkowo na kolor ciemnoszary (sugerowany kolor RAL 7016 mat.), elementy drewniane: świerk impregnowany w kolorze naturalnym. 9 Stojak rowerowy wymiary: 80 x 5 x 80 cm, elementy metalowe: stal, ocynkowana, malowana proszkowo na kolor ciemnoszary (sugerowany kolor RAL 7016 mat.). 3 Tablica informacyjna z regulaminem wymiary: 120 x 8 x 250 cm, elementy metalowe: stal, ocynkowana, malowana proszkowo na kolor ciemnoszary (sugerowany kolor RAL 7016 mat.). 6

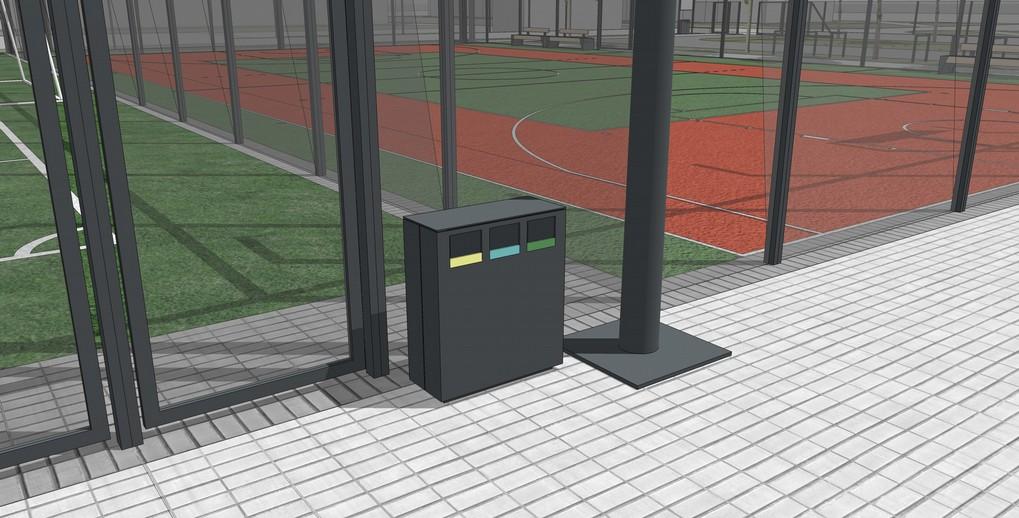

7 6 Kosz na śmieci potrójny wymiary: 68 x 28 x 80 cm, elementy metalowe: stal, ocynkowana, malowana proszkowo na kolor ciemnoszary (sugerowany kolor RAL 7016 mat.). 2 Bramki do gry w piłkę nożną wymiar pola wewnętrznego: 500 x 200 cm, stal malowana proszkowo na kolor biały. 2 Kosz do gry w koszykówkę tablica o wymiarach: 180 x 105 cm umieszczona na pojedynczym słupie, wysokość obręczy nad boiskiem: 305 cm, elementy konstrukcyjne: stal malowana proszkowo na kolor ciemnoszary (sugerowany kolor RAL 7016 mat.). 2 Ruchome słupki do gry w siatkówkę słupki, montowane w tulejach osadzonych w nawierzchni, umożliwiają zamocowanie siatki na różnych wysokościach, wysokość słupka: 300 cm, stal malowana proszkowo na kolor biały. 7

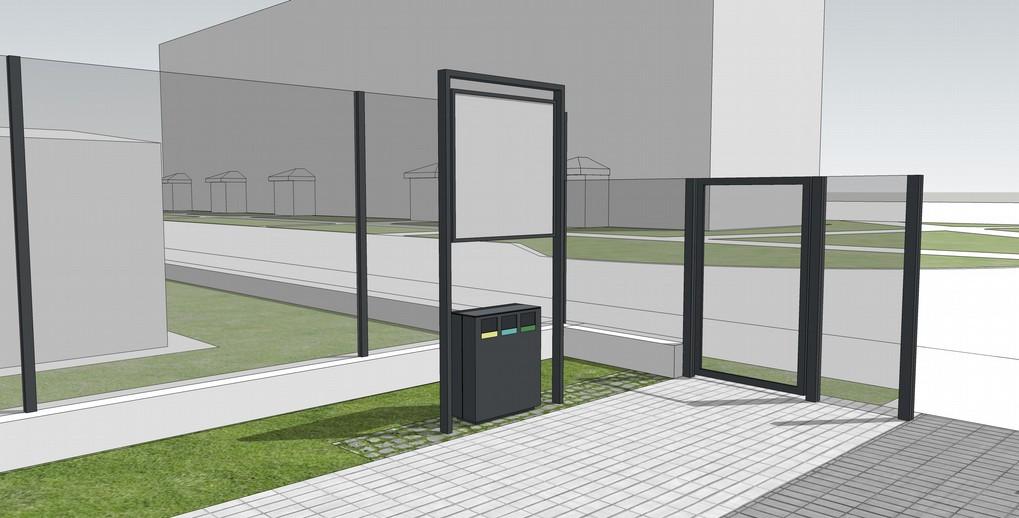

8 Ogrodzenia Zaproponowano adaptację części istniejących oraz budowę nowych ogrodzeń. Adaptacji podlega ogrodzenie od strony ul. Wiścickiego oraz fragment ogrodzenia od strony SOSW nr 2. Elementy metalowe należy malować proszkowo na kolor ciemnoszary lub czarny (sugerowany kolor RAL 7016 mat.). Długość Rodzaj elementu [m] Wysokość i inne wymagania 175,47 Ogrodzenie boiska do piłki nożnej Wysokość: 4,0 m oraz boiska wielofunkcyjnego. Wyposażenie: 2 bramy rozwierne szer. w osi słupów: 3,5 m, 4 furtki szer w osi słupów: 1,1 m. 75,00 Ogrodzenie boisk z piłkochwytami. Wysokość: 6,0 m 58,85 Ogrodzenie od strony plebanii. Wysokość: 1,8 m Wyposażenie: brama rozwierna szer. w osi słupów: 3,5 m, brama przesuwna szer. w osi słupów: 3,5 m, furtka szer w osi słupów: 1,1 m. 9,00 Uzupełnienie ogrodzenia od strony SOSW nr 2. Wysokość: dostosowana do wysokości istniejącego ogrodzenia. - Ogrodzenie od strony ul. Wiścickiego. Wysokość: dostosowana do wysokości istniejącego ogrodzenia. Wyposażenie: brama przesuwna szer. w osi słupów: 3,0 m, 2 furtki szer w osi słupów: 1,2 m. Instalacje i sieci uzbrojenia terenu Dla potrzeba boisk sportowych wraz z zapleczem konieczne jest podłączenie planowanej inwestycji do podziemnych sieci uzbrojenia terenu w zakresie: sieci wodociągowej budynki zaplecza szatniowego, sieci kanalizacji sanitarnej budynki zaplecza szatniowego, sieci kanalizacji deszczowej w zakresie odprowadzenie nadmiaru wód opadowych z terenu, sieci elektroenergetycznej budynki zaplecza szatniowego oraz oświetlenie boisk. Konieczna będzie również budowa instalacji: wewnętrznych w obrębie budynków zaplecza szatniowego: wodociągowej, kanalizacji sanitarnej, elektrycznej, zewnętrznych: 8

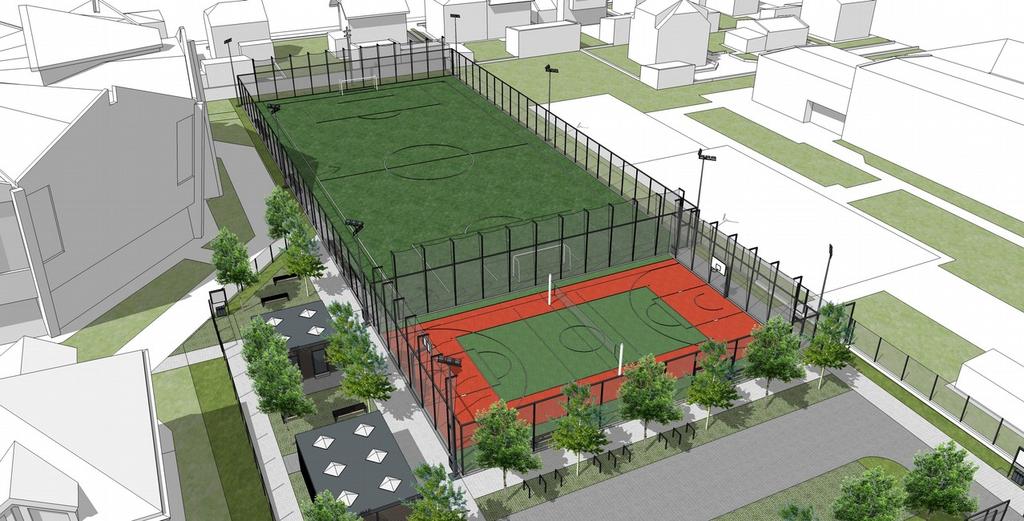

9 odwodnienia dla terenu boisk i parkingu, elektrycznej oświetlenie boisk i terenu. Szczegółowy zakres planowanych instalacji oraz sieci uzbrojenia terenu zostanie ustalony na etapie projektu. Oświetlenie i monitoring Oświetlenie boisk sportowych zapewnia 8 masztów oświetleniowych, o wysokości minimum 9,0 m, zlokalizowanych poza ogrodzeniami. Ilość oraz rodzaj naświetlaczy na poszczególnych masztach należy określić na etapie projektu budowlanego. Maszty oraz elementy konstrukcyjne należy malować proszkowo na kolor ciemnoszary (sugerowany kolor RAL 7016 mat.). Widok boisk z masztami oświetleniowymi Docelowe oświetlenie pozostałego terenu powinno zostać ustalone na etapie projektu. Sugeruje się montaż elementów oświetlenia na masztach oświetlenia boisk oraz elewacjach budynków zaplecza szatniowego. Poszczególne elementy oświetlenia powinny być dopasowane stylistycznie do innych elementów wyposażenia. Przewiduje się monitoring terenu opracowania. Docelowy typ, liczba i lokalizacja kamer powinna zostać ustalona na etapie projektu. Sugeruje się lokalizację elementów na projektowanych słupach oświetleniowych oraz elewacjach budynków zaplecza. Obudowy i elementy mocujące kamer powinny być w kolorze ciemnoszarym lub czarnym w celu dopasowania do innych elementów wyposażenia. 9

10 Zieleń W trakcie realizacji inwestycji przewidziano likwidację trzech istniejących drzew oraz zmniejszenie powierzchni biologicznie czynnej. Jako nasadzenia zastępcze zaproponowano nową zieleń w formie drzew oraz krzewów. W celu poprawy retencji wody deszczowej oraz zwiększenia powierzchni dostępnej do wegetacji roślin zaproponowano również utwardzenie części terenów za pomocą geokraty komórkowej. Ilość [szt.] Nazwa 13 Brzoza pożyteczna Zdjęcie Betula utilis odmiana Doorenbos. 10 Jarząb dalekowschodni Sorbus commixta odmiana Carmencita. * Pęcherznica kalinolistna Physocarpus opilifolius odmiana Golden Nugget. 10

11 * Pęcherznica kalinolistna Physocarpus opilifolius odmiana Summer Wine. * Dereń biały Cornus alba odmiana Sibirica Variegata lub odmiana Elegantissima. * Irga błyszcząca Cotoneaster lucidus. * W przypadku krzewów liczbę roślin należy określić na etapie projektu. 11

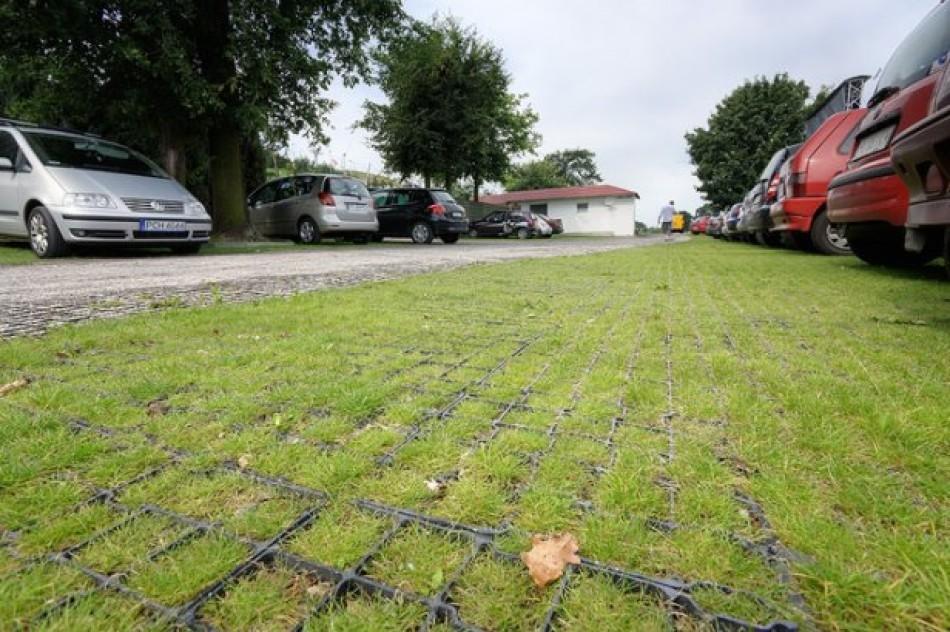

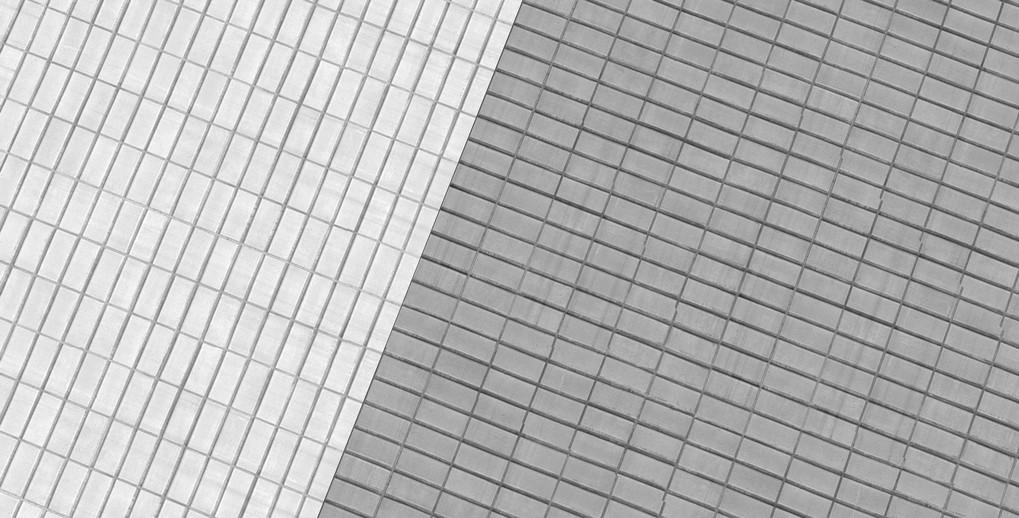

12 Nawierzchnie W obrębie terenu opracowania dla ciągów pieszych oraz drogi manewrowej zastosowano nawierzchnię z kostki betonowej o wymiarach 10 x 20 cm, w dwóch kolorach. Uzupełnienie stanowi nawierzchnia przepuszczalna, utwardzona z geokraty komórkowej. Układ kolorów nawierzchni podkreśla strefy funkcjonalne w obrębie terenu. Kolorem ciemnym wyznaczono drogę manewrową, obszar boisk oraz teren wokół budynków zaplecza szatniowego. Kolorem jasnym wyznaczono główne ciągi piesze, a nawierzchnia z geokraty wyznacza obszar miejsc parkingowych i lokalizacji elementów małej architektury. Pow [m2] Rodzaj materiału i przeznaczenie 618,6 Ciągi piesze: kostka betonowa jasnoszara i ciemnoszara, wymiary: 10 x 20 x 8 cm, podbudowa nawierzchni powinna uwzględniać wymagania ruchu pieszego. W miejscach dojazdu do boisk i dojazdu na zaplecze plebanii należy przewidzieć podbudowę dostosowaną do potrzeb ruchu pojazdów. 183,8 Droga manewrowa: kostka betonowa ciemnoszara wymiary: 10 x 20 x 8 cm, podbudowa nawierzchni powinna uwzględniać wymagania ruchu pojazdów. 118,0 Miejsca postojowe: geokrata komórkowa z podbudową dostosowaną do potrzeb parkowania pojazdów. 224,5 Utwardzone tereny przyległe do ciągów pieszych: geokrata komórkowa z podbudową dostosowaną do potrzeb ruchu pieszego. W miejscach dojazdu do boisk należy przewidzieć podbudowę dostosowaną do ruchu pojazdów. 1800,0 Boisko do piłki nożnej: sztuczna trawa. 508,6 Boisko wielofunkcyjne: poliuretan w kolorach zbliżonych do RAL 3016 i RAL Widok 12

13 BILANS TERENU tereny zabudowane razem w tym: 1,85% 73,1 m2 73,1 m2 budynki zaplecza tereny utwardzone, nieprzepuszczalne w tym: 78,66% 3111,0 m2 1800,0 m2 boisko do piłki nożnej nawierzchnia ze sztucznej trawy boisko wielofunkcyjne nawierzchnia poliuretanowa, kolor zbliżony do RAL ,3 m2 boisko wielofunkcyjne nawierzchnia poliuretanowa, kolor zbliżony do RAL ,3 m2 chodniki kostka betonowa kolor jasnoszary, wym. 20 x 10 cm 343,6 m2 chodniki kostka betonowa kolor ciemnoszary, wym. 20 x 10 cm 275,0 m2 droga manewrowa kostka betonowa kolor ciemnoszary, wym. 20 x 10 cm 183,8 m2 tereny utwardzone, przepuszczalne razem w tym: 8,66% 342,5 m2 342,5 m2 geokratka tereny biologicznie czynne razem w tym: 10,83% 428,5 m2 428,5 m2 zieleń urządzona razem 100% SPIS RYSUNKÓW Rys. 1 Zagospodarowanie terenu, Rys. 2 Widok ogólny od strony wschodniej, Rys. 3 Widok ogólny od strony południowej, Rys. 4 Widok od strony boiska do piłki nożnej, Rys. 5 Widok od strony parkingu ,1 m2
