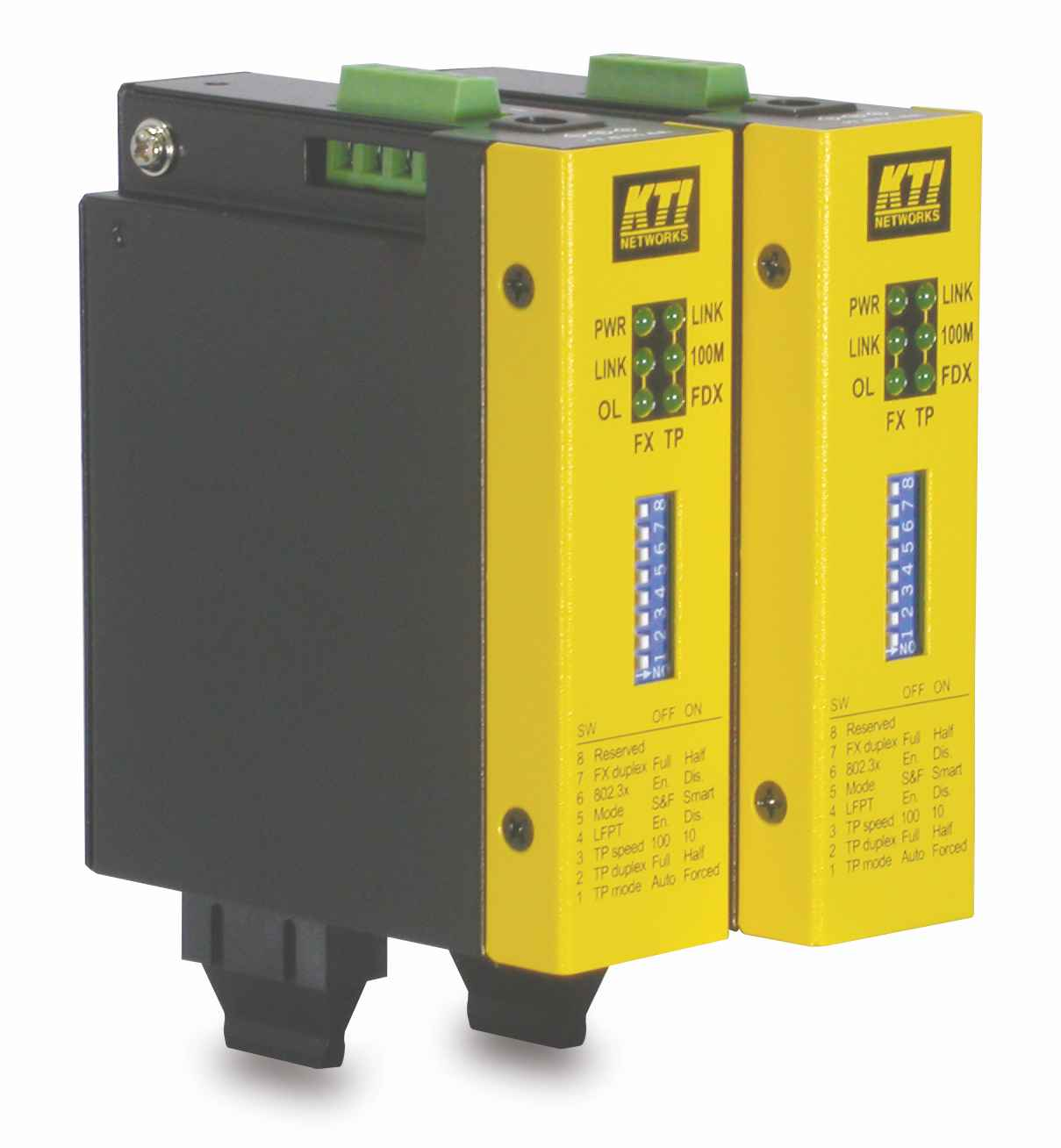

1 Przemysłowy konwerter mediów 10/100Base-TX do 100Base-FX Seria KCD-300 Seria konwerterów mediów KCD-300 zapewnia przemysłową wydajność konwersji sygnału z kabla miedzianego Ethernet do światłowodu, pozwalając na transmisję w standardzie 10Base-T-100Base-FX lub 100Base-TX-100Base-FX poprzez światłowód jedno lub wielomodowy.

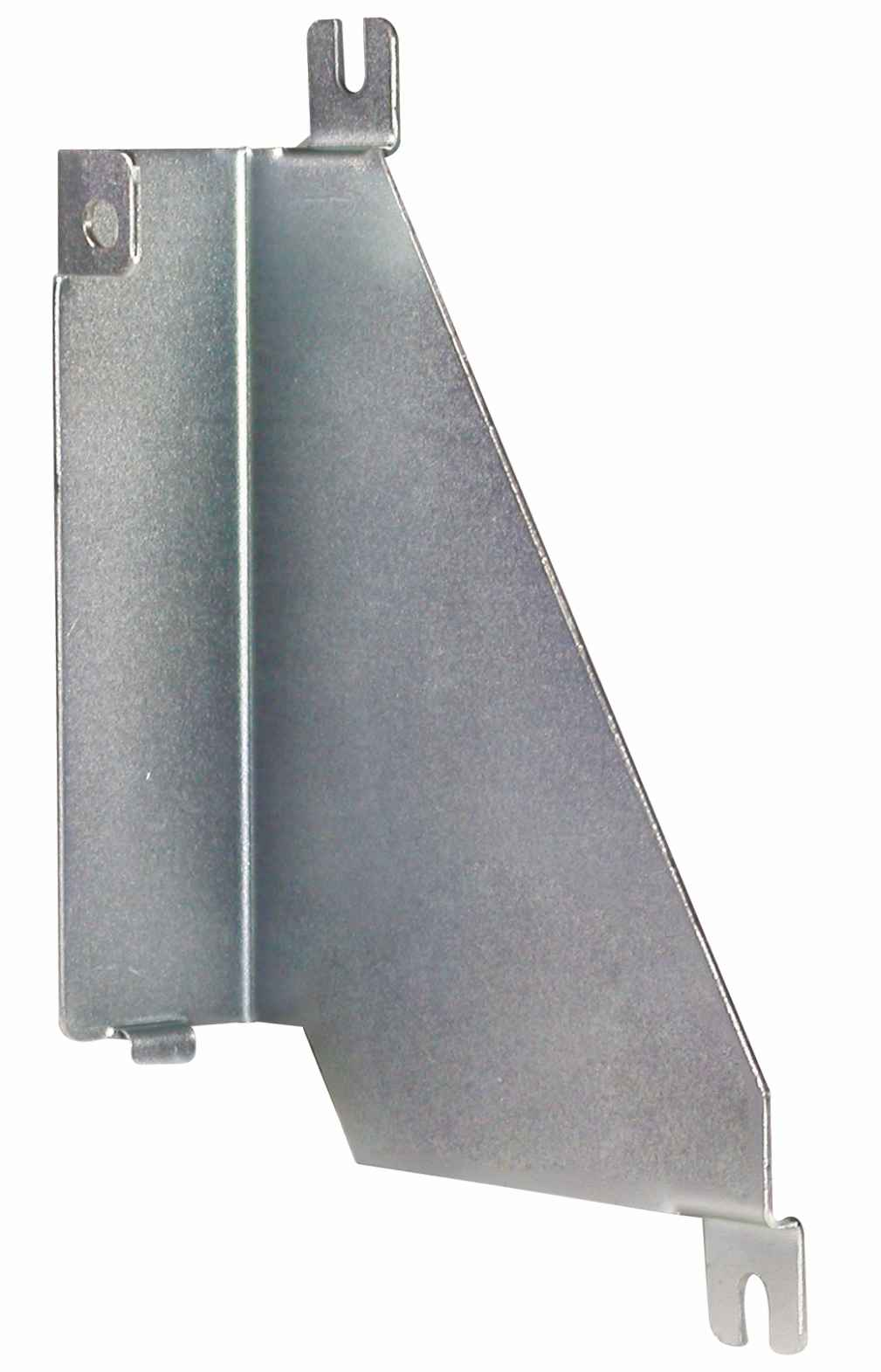

2 Zalety: Wszechstronne ustawienia konfiguracyjne zwiększające elastyczność w zależności od wymagań związanych z zastosowaniem Szeroki zakres temperatury pracy, pozwalający na pracę w środowisku o krytycznych warunkach temperaturowych bsługa montażu panelowego oraz montażu w szynie DIN Dwa rodzaje zasilania, pozwalające na spełnienie wymagań w zależności od zastosowań Szeroki zakres napięcia zasilania, pozwalający na elastyczność zastosowań Cechy kluczowe: bsługa konwersji w pełnej szybkości kablowej dla prędkości 10/100 bsługa automatycznej negocjacji 10/100 Mb/s lub trybu wymuszonego w przypadku portu łącza miedzianego TP Funkcja automatycznego krzyżowania MDI/MDI-X dla portów łączy miedzianych TP Funkcja monitoringu stanu pracy portów LFP Wszechstronne ustawienia konfiguracyjne (ręczne) Przezroczystość konwersji dla pakietów 802.1Q VLAN Funkcja Far End Fault dla portu FX (światłowodu) Niski pobór mocy Dwa typy interfejsów zasilania: zacisk śrubowy oraz wtyk DC bsługa szerokiego zakresu napięcia wejściowego bsługa montażu panelowego oraz montażu w szynie DIN bsługa szerokiego zakresu temperatur roboczych Przemysłowa emisja oraz wydajność odpornościowa Panelowy wspornik montażowy C (KCD-3PB)

3 Parametry Konwersja Typy pakietów Port TP Port światłowodowy (FX) Sterowanie przepływem Diody LED Konfiguracyjne przełączniki ustawień Wejście zasilania DC Pobór mocy Wymiary Waga budowa Montaż Parametry środowiskowe Zatwierdzenie 10BASE-T do 100BASE-FX, 100BASE-TX do 100BASE-FX Metody konwersji Tryb Smart-forward: - Standard Store-and-forward, dla prędkości 10M do 100M - Konwersja bezpośrednia dla prędkości 100M do 100M w trybie Store-and-forward Przezroczysta konwersja bez modyfikacji dla: - ramek pakietowych standardu IEEE Ethernet - ramek pakietowych IEEE 802.1Q ekranowany wtyk RJ-45 Funkcja automatycznego krzyżowania MDI/MDI-X Automatyczna negocjacja prędkości oraz trybu dupleksowego bsługa trybu pełnodupleksowego oraz półdupleksowego 10Mb/s - obsługa kat. 3,4,5 UTP kabel do 100m 100Mb/s - obsługa kat. 5 UTP kabel do 100m wielomodowy ST, SC, jednomodowy SC, bsługa trybu pełnodupleksowego oraz półdupleksowego 100Mb/s Kabel światł. MIFF 50/125µm, 62,5/125µm Kabel SMF 9/125µm, obsługa Far End Fault Indication IEEE 802.3x dla trybu pełnodupleksowego, ciśnienie wsteczne dla trybu półdupleksowego - Stan zasilania - łącze portu TP, aktywność, szybkość, dupleksowość - łącze na port FX, aktywność, stan łącza optycznego Tryb auto/wymuszony, szybkość TP, dupleksowe/fx TP Listwa łączy śrubowych: 2 pary styków +/- wtyku DC: -D 6,3mm/+D 2,0mm Zakres napięcia roboczego: +7 ~ +30VDC Maks. wejście zasilania 28 x 82 x 95 mm 250g Metalowa, bez wentylatora Montaż w szynie DIN, montaż panelowy Temperatura pracy: zob. informacje dot. zamówienia Temperatura przechowywania: -20 C ~ 85 C Wilgotność względna: 5 ~95% nieskroplona FCC Klasa B, CE/EMC Klasa B, norma bezpieczeństwa EN60950

4 Testy bezpieczeństwa środowiska EMI EMS: Test Norma Specyfikacje FCC/EMI Zas.FCC Cz. 15 Klasa B CE/EMC/EMI EN55022, CISPR 22 Klasa B CE/EMC/Harmonic EN < 75 W CE/EMC/VFF EN Klauzula 5 CE/EMC/EMS EN Wyładowania elektrostatycznego ESD IEC /-8KV RS IEC Siła: 10V/m EFT/BURST IEC Moc: +/-4KV dporność udarowa IEC Dane: +/-2KV CS IEC Poziom 3 dpowiedź pola magnetycznego IEC Hz 40A/m dpowiedź spadku napięcia IEC Przerwanie: C Spadki: A Bezpieczeństwo EN 60950, IEC Napięcie dielektryczne IEEE TP, 1500VAC/60sek. Rezystancja izolacji IEEE TP, 500VDC/10Mohm Test na zimno IEC Test Ad -20 C, 96 godz. Test suchy (ciepło) IEC Test Bd +70 C 40%RH 96 godz. Test mokry (ciepło) IEC C 90%RH 96 godz. Test przechowywania IEC C 96godz +85 C 40%RH 96 godz. Test odporności na wibrację IEC

5 Model Typ złącza światłowodowego Parametry światłowodowe: Długość fali Tx Moc Rx Czułość Maks. moc Rx -T ST MMF 1310nm -20 ~ -14dBm -32dBm -8dBm -C SC MMF 1310nm -20 ~ -14dBm -31dBm 0dBm -C1 SC MMF 1310nm -20 ~ -14dBm -31dBm 0dBm -SL2 SC SMF 1310nm -15 ~ -8dBm -30dBm -7dBm -SL3 SC SMF 1310nm -15 ~ -8dBm 34dBm 0dBm -SL4 SC SMF 1310nm -5 ~ 0dBm 34dBm 0dBm -SL6 SC SMF 1310nm -5 ~ 0dBm -35dBm 0dBm -SL8 SC SMF 1310nm 0 ~ +5dBm -36dBm 0dBm -SL10 SC SMF 1550nm -5 ~ 0dBm -35dBm -3dBm -SL12 SC SMF 1550nm 0 ~ +5dBm -35dBm -3dBm -W3515 Bi-Di SC SMF Tx 1310nm Rx 1550nm -W5315 Bi-Di SC SMF Tx 1550nm Rx 1310nm -W3520 Bi-Di SC SMF Tx 1310nm Rx 1550nm -W5320 Bi-Di SC SMF Tx 1550nm Rx 1310nm -W3540 Bi-Di SC SMF Tx 1310nm Rx 1550nm -W5340 Bi-Di SC SMF Tx 1550nm Rx 1310nm -8 ~ 0dBm -34dBm 0dBm -8 ~ 0dBm -34dBm 0dBm

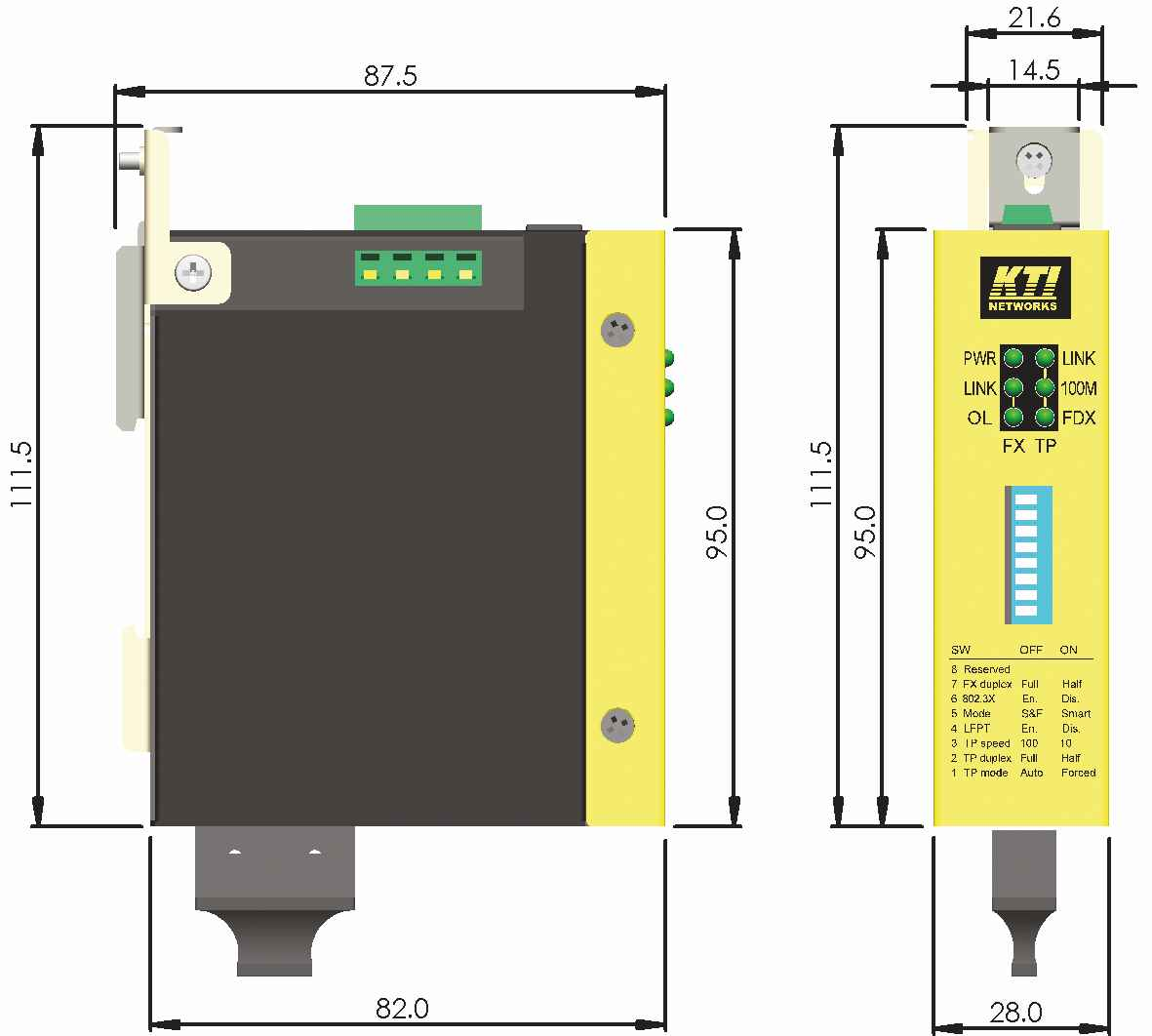

6 Informacje dotyczące zamówienia Model KCD-300-xxx Światłowód Dystans Zakres temperaturowy -T ST MMF 2km -C SC MMF 2km -C1 SC MMF 2km -SL2 SC SMF 20km -SL3 SC SMF 30km -SL4 SC SMF 40km -SL6 SC SMF 60km -SL8 SC SMF 80km -SL10 SC SMF 100km -SL12 SC SMF 120km -W3515 Bi-Di SC SMF 15~20km -W5315 Bi-Di SC SMF 15~20km -W3520 Bi-Di SC SMF 20km -W5320 Bi-Di SC SMF 20km -W3540 Bi-Di SC SMF 40km -W5340 Bi-Di SC SMF 40km -EC1 SC MIFF 2km -EW3515 Bi-Di SC SMF 15~20km -EW5315 Bi-Di SC SMF 15~20km -40 ~ 70 C -20 ~ 80 C -20 ~ 80 C -20 ~ 80 C Wymiar szyny DIN Wymiar panelu ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
