Strona1 Instrukcja obsługi Lokalizatora GPS Teltonika FMB001 Podstawowe parametry techniczne GNSS GNSS Receiver Tracking sensitivity Accuracy Hot start Warm start Cold start GPS, GLONASS, GALILEO,

1 Strona1 Instrukcja obsługi Lokalizatora GPS Teltonika FMB001 Podstawowe parametry techniczne GNSS GNSS Receiver Tracking sensitivity Accuracy Hot start Warm start Cold start GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS 33 channel -165 dbm < 3 m < 1 s < 25 s < 35 s CELLULAR Technology 2G bands Data transfer Data support GSM Quad-band 850 / 900 / 1800 / 1900 MHz GPRS Multi-Slot Class 12(up to 240 kbps) SMS (text/data) POWER Input voltage range Back-up battery Power consumption V DC with overvoltage protection 170 mah Li-Ion battery 3.7 V (0.63 Wh) At 12V < 5 ma (Ultra Deep Sleep) At 12V < 7 ma (Deep Sleep) At 12V < 7 ma (Online Sleep) At 12V < 8 ma (GPS Sleep) At 12V < 28 ma (nominal) BLUETOOTH Specification Supported peripherals LE Temperature and Humidity sensor, Headset, Inateck Barcode Scanner, Universal BLE sensors support OBD INTERFACE Data reading Up to 32 vehicle onboard parameters, supported OBD protocols: ISO (5 baud init, 10.4 kbaud) ISO KWP (5 baud init, 10.4 kbaud) ISO KWP (fast init, 10.4 kbaud) ISO CAN (11 bit ID, 250 kbaud) ISO CAN (11 bit ID, 500 kbaud) ISO CAN (29 bit ID, 250 kbaud) ISO CAN (29 bit ID, 500 kbaud)

2 Strona2 Podstawowe cechy funkcjonalne Czujnik Funkcje Tryby uśpienia Konfirguracja Komunikacja z serwerem OBD Akcelerometr Green Driving, Wykrywanie przekroczenia prędkości, Wykrywanie zakłócania sygnału, Licznik paliwa, Wykrywanie wypadku, Wyjścia i wyjścia z geostrefy GPS Sleep, Online Deep Sleep, Deep Sleep, Ultra Deep Sleep Aplikacja Trackman (GPRS lub komendy SMS), bezpośrednie komendy SMS lub Teltonika Configurator (USB) GPRS Odczyt RPM, Błędów ECU, odczyt stanu zapłonu, odczyt poziomu paliwa (dla niektórych pojazdów) Instalacja karty SIM Instalacja wymaga otwarcia obudowy. W tym celu należy podważyć zaczepy tak jak na rys. poniżej: Bateria Lokalizator wyposażony jest w wewnętrzną baterię. Przed wysyłka jest ona podłączana należy zweryfikować podłączenie baterii przed montażem w pojeździe np. podczas wkładania karty SIM (w przypadku zakupu lokalizatora bez karty SIM).

3 Strona3 Montaż urządzenia Montaż polega na umieszczeniu lokalizatora w gnieździe OBD. Konfiguracja Urządzenie jest wstępnie skonfigurowane i powinno działać z większością Kart SIM. Do poprawnego działania niezbędny jest dobry zasięg danego operatora GSM i min MB transferu internetowego (GPRS) miesięcznie. Jeśli w ciągu 3-5 min. po dodaniu urządzenia i wystawieniu na zewnątrz budynku nie widać prawidłowej lokalizacji na mapie sprawdź czy na karcie SIM są środki zapewniające transfer GPRS i wykonaj ponownie konfigurację podstawową dla właściwego operatora za pomocą Komend SMS dostępnych w konfiguracji na głównym panelu lokalizatora wciskając przycisk oznaczony symbolem: Jeśli dalej masz kłopoty z uruchomieniem spróbuj wykonać połączenie telefoniczne aby sprawdzić czy lokalizator działa z włożoną kartą SIM W przypadku kart operatora Virgin Mobile należy dodatkowo wysłać na numer lokalizatora SMS o treści: <spacja><spacja>setparam 2002:internet;2002:internet;2003:internet Jeśli powyższe działania nie przyniosły efektu i nie możesz sobie poradzić samodzielnie zgłoś problem do naszego wsparcia technicznego korzystając z formularza na stronie w zakładce KONTAKT - > SYSTEM ZGŁOSZENIOWY. Zaawansowani użytkownicy mogą zmieniać pełen zakres ustawień podłączając lokalizator GPS do komputera PC na którym uprzednio zostało zainstalowane oprogramowanie pobrane ze strony producenta: Porady w przypadku problemów Problem Nie widać aktualnej pozycji Możliwa przyczyna 1) Nieprawidłowe podłączenie zasilania. 2) Zła konfiguracja APN (powtórz konfigurację właściwą dla karty SIM) 3) Brak sygnału GSM lub GPS sprawdź statusy LED: Navigation LED Trwale włączony - sygnał GNSS nie jest odbierany

4 Strona4 Miga co sekundę Tryb normalny, GNSS działa Wyłączony GNSS jest wyłączony, ponieważ lokalizator nie działa lub jest w trybie uśpienia Status GSM LED Miga co sekundę tryb normalny Miga co dwie sekundy - tryb uśpienia Miga szybko przez krótki czas przesył danych Wyłączony - lokalizator jest wyłączony, ponieważ lokalizator nie działa lub jest w trybie rozruchu Informacje na temat bepiecznej obsługi FMB001 Nominalna wartość napięcia wynosi +12 V DC. Dopuszczalny zakres napięcia wynosi V DC. Aby uniknąć uszkodzeń mechanicznych, zaleca się transport urządzenie w opakowaniu odpornym na uderzenia. Przed użyciem lokalizator powinien być umieszczony tak, aby jego wskaźniki LED były widoczne aby widać było stan działania urządzenia podczas pierwszego uruchomienia. Wszystkie powiązane urządzenia powinny spełniać wymagania normy EN Urządzenie FMB001 nie zostało zaprojektowane jako lokalizator do stosowania w łodziach. Zużyte urządzenie powinno być utylizowane zgodnie z zasadami utylizacji urządzeń elektronicznych. Certifikaty: CE/RED, E-Mark, EAC, RoHS, REACH Warunki gwarancji 1) Gwarancja na lokalizator jest udzielana na okres 12 miesięcy, licząc od daty sprzedaży. W przypadku zakupu urządzenia na firmę (faktura VAT) gwarancja udzielana jest na okres 12 miesięcy. Gwarancja na baterię udzielana jest na okres 6 miesięcy. 2) Gwarancja obowiązuje w kraju, w którym dokonano zakupu. 3) Ujawnione wady będą usunięte bezpłatnie w okresie gwarancji przez Serwis Datamatica (systemy Trackman lub Petio) bezpłatnie w możliwie najkrótszym terminie nieprzekraczającym 14 dni od przyjęcia urządzenia fizycznie do Serwisu. 4) W przypadku nieuzasadnionej reklamacji (reklamacji sprawnego urządzenia lub gdy uszkodzenie powstało z winy klienta) zgłaszający reklamację zostanie obciążony kosztami ekspertyzy oraz transportu, w wysokości 30 zł płatnych kurierowi przy odbiorze odsyłanej przesyłki. 5) Gwarancja nie obejmuje: używania sprzętu niezgodnie z instrukcją, uszkodzeń powstałych z przyczyn zewnętrznych, np.: uszkodzeń mechanicznych, skutków zjawisk atmosferycznych, zanieczyszczeń, zalania, przepięć, itp. wadliwego działania z nieautoryzowanym oprogramowaniem. 6) Klientowi przysługuje prawo do wymianu sprzętu na inny, posiadający te same lub zbliżone parametry techniczne w przypadku, gdy usunięcie wady nie jest możliwe. 7) Klient traci prawa gwarancyjne w przypadku zerwania plomb gwarancyjnych, tabliczki znamionowej z numerem seryjnym lub stwierdzenia przez Serwis dokonywania nieautoryzowanych napraw lub zmian oprogramowania urządzenia. 8) DataMatica Sp. Z o.o. nie odpowiada za szkody i straty powstałe w wyniku braku możliwości korzystania z urządzenia będącego w naprawie oraz utraty danych przechowywanych w urządzeniu. 9) Uprawnienia z tytułu gwarancji nie obejmują prawa kupującego do domagania się zwrotu utraconych korzyści w związku z wadami urządzenia. 10) Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy wynikających z tytułu rękojmi.

Strona5 Skrócona instrukcja rozpoczęcia pracy z systemem Trackman Pobierz aplikację

1) Zarejestruj lokalizator w systemie 2) Zaloguj się podając zarejestrowane dane 3)

Potrzebny będzie numer IMEI urządzenie. Znajdziesz go na urządzeniu lub opakowaniu.

do głównego panelu lokalizatora (środkowy ekran poniżej) Urządzenie możesz obserwować

pl logując się za pomocą adresu email i hasła tak jak w aplikacji mobilnej.

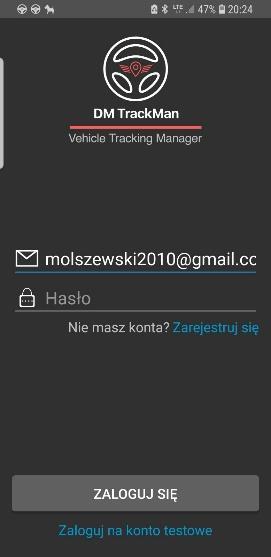

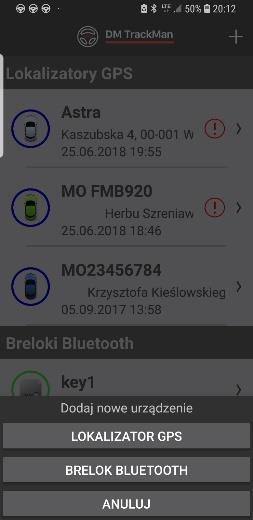

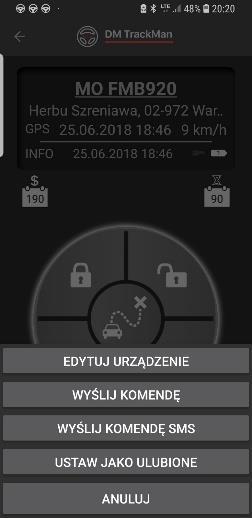

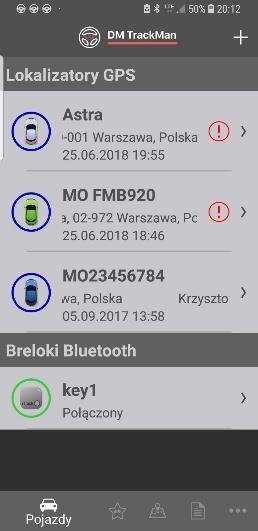

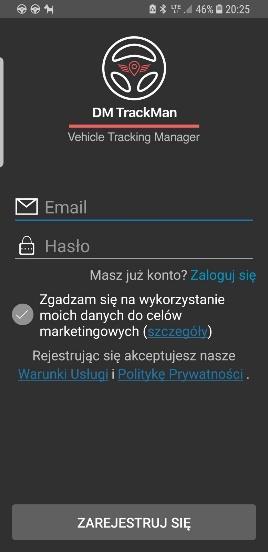

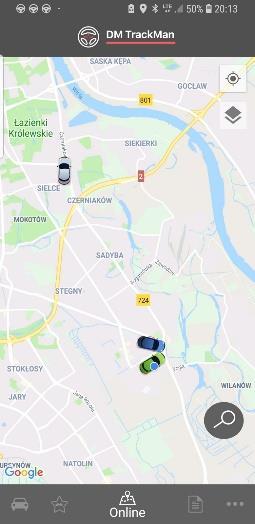

5 Strona5 Skrócona instrukcja rozpoczęcia pracy z systemem Trackman Pobierz aplikację DM Trackman z odpowiedniego sklepu - App Store lub Google Play.1) Zarejestruj lokalizator w systemie 2) Zaloguj się podając zarejestrowane dane 3) Dodaj urządzenie naciskając + i wybierając Lokalizator GPS. Potrzebny będzie numer IMEI urządzenie. Znajdziesz go na urządzeniu lub opakowaniu. Po dodaniu urządzenie pojawi się na liście a po określeniu pozycji widoczny będzie także aktualny adres. 4) Zacznij korzystać z aplikacji wybierając dodane urządzenie na liście i przechodząc do głównego panelu lokalizatora (środkowy ekran poniżej) Urządzenie możesz obserwować także korzystając z serwisu gps.trackman.pl logując się za pomocą adresu i hasła tak jak w aplikacji mobilnej. W systemie tym możesz także dodać innego użytkownika i udostępnić mu widoczność swojego lokalizatora. Instrukcje szczegółowe i filmy instruktarzowe dotyczące obsługi samego lokalizatora jak i systemu Trackman znajdziesz w zakładce POMOC na stronie
