Strona1 Instrukcja obsługi Lokalizatora GPS Teltonika FMT100 Podstawowe parametry techniczne Wymiary: 92,5 x 57,6 x 14 mm Waga: 65 g Zakres częstotliwości GSM: 850/900/1800/1900 MHz Czułość GPS: -162

30V Bateria wewnętrzna: Wbudowana 3,7 V 170 mah Temperatura przechowywania: od -40 C do + 80 C Temperatura pracy: od -25 C do +55 C Pamięć RAM do przechowywania danych:128mb wbudowana Współczynnik

Scenariusze: informowanie o nagłych przyspieszeniach I hamowaniach, alarmy przekroczenia prędkości, alarm zakłócania sygnału satelitarnego, alarm odłączenia urządzenia, alarm nieautoryzowanego

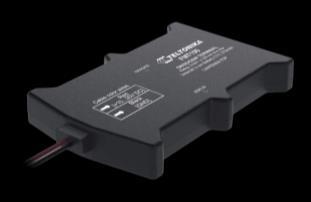

1 Strona1 Instrukcja obsługi Lokalizatora GPS Teltonika FMT100 Podstawowe parametry techniczne Wymiary: 92,5 x 57,6 x 14 mm Waga: 65 g Zakres częstotliwości GSM: 850/900/1800/1900 MHz Czułość GPS: -162 dbm GNSS: GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS Dokładność GPS: < 3 m Czas startu urządzenia: zimny start 35 s, ciepły start 25 s, gorący start 1 s Zakres napięcia zasilania: DC 10V 30V Bateria wewnętrzna: Wbudowana 3,7 V 170 mah Temperatura przechowywania: od -40 C do + 80 C Temperatura pracy: od -25 C do +55 C Pamięć RAM do przechowywania danych:128mb wbudowana Współczynnik szczelności: IP65 Możliwe funkcje Wykrywanie wypadku: akcelerometr, żyroskop. Scenariusze: informowanie o nagłych przyspieszeniach I hamowaniach, alarmy przekroczenia prędkości, alarm zakłócania sygnału satelitarnego, alarm odłączenia urządzenia, alarm nieautoryzowanego holowania, alarm wykrycia uderzenia/wypadku. Tryby uśpienia: GPS Sleep (uśpienie GPS i GSM w czasie postoju), Online Deep Sleep (Uśpienie GPS z podtrzymaniem połączenia GPRS, działają SMSy), Deep Sleep (wyłączenie modułów GPS i GSM, wybudzanie przez wykrycie ruchu), Ultra Deep Sleep (wyłączenie modułów GPS i GSM, wybudzanie przez wykrycie ruchu przez akcelerometr). Konfiguracja: komendy SMS/GPRS w aplikacji mobilnej DM Trackman lub przez system gps.trackman.pl, manualne komendy SMS. Monitorowanie paliwa i RPM: OBDII dongle (bluetooth) Detekcja zapłonu: akcelerometr.

Strona2 Instalacja karty SIM Instalacja wymaga otwarcia obudowy. W tym celu należy podważyć zaczepy tak jak na rys. poniżej: Bateria Lokalizator wyposażony jest w wewnętrzną baterię.

2 Strona2 Instalacja karty SIM Instalacja wymaga otwarcia obudowy. W tym celu należy podważyć zaczepy tak jak na rys. poniżej: Bateria Lokalizator wyposażony jest w wewnętrzną baterię. Przed wysyłka jest ona podłączana należy zweryfikować podłączenie baterii przed montażem w pojeździe np. podczas wkładania karty SIM (w przypadku zakupu lokalizatora bez karty SIM). Montaż urządzenia Montaż powinien być wykonany zgodnie z poniższym schematem. Konfiguracja Urządzenie jest wstępnie skonfigurowane i powinno działać z większością Kart SIM. Do poprawnego działania niezbędny jest dobry zasięg danego operatora GSM i min. 300MB transferu internetowego (GPRS) miesięcznie. Jeśli w ciągu 3-5 min. po dodaniu urządzenia i wystawieniu na zewnątrz budynku nie widać prawidłowej lokalizacji na mapie sprawdź czy na karcie SIM są środki zapewniające transfer GPRS i wykonaj ponownie konfigurację podstawową dla właściwego operatora za pomocą Komend SMS dostępnych w konfiguracji na głównym panelu lokalizatora wciskając przycisk oznaczony symbolem:

3 Strona3 Jeśli dalej masz kłopoty z uruchomieniem spróbuj wykonać połączenie telefoniczne aby sprawdzić czy lokalizator działa z włożoną kartą SIM W przypadku kart operatora Virgin Mobile należy dodatkowo wysłać na numer lokalizatora SMS o treści (ważne: przed wyrazem setparam muszą być 2 spacje): setparam 2002:internet;2002:internet;2003:internet Jeśli powyższe działania nie przyniosły efektu i nie możesz sobie poradzić samodzielnie zgłoś problem do naszego wsparcia technicznego korzystając z formularza na stronie w zakładce KONTAKT - > SYSTEM ZGŁOSZENIOWY. Zaawansowani użytkownicy mogą zmieniać pełen zakres ustawień podłączając lokalizator GPS do komputera PC na którym uprzednio zostało zainstalowane oprogramowanie Porady w przypadku problemów Problem Nie widać aktualnej pozycji Możliwa przyczyna 1) Nieprawidłowe podłączenie zasilania. 2) Zła konfiguracja APN (powtórz konfigurację właściwą dla karty SIM) 3) Brak sygnału GSM lub GPS sprawdź statusy LED: Navigation LED Trwale włączony - sygnał GNSS nie jest odbierany Miga co sekundę Tryb normalny, GNSS działa Wyłączony GNSS jest wyłączony, ponieważ lokalizator nie działa lub jest w trybie uśpienia Status GSM LED Miga co sekundę tryb normalny Miga co dwie sekundy - tryb uśpienia Miga szybko przez krótki czas przesył danych Wyłączony - lokalizator jest wyłączony, ponieważ lokalizator nie działa lub jest w trybie rozruchu Informacje na temat bepiecznej obsługi FMT100 Nominalna wartość napięcia wynosi +12 V DC. Dopuszczalny zakres napięcia wynosi V DC. Aby uniknąć uszkodzeń mechanicznych, zaleca się transport urządzenie w opakowaniu odpornym na uderzenia. Przed użyciem lokalizator powinien być umieszczony tak, aby jego wskaźniki LED były widoczne aby widać było stan działania urządzenia podczas pierwszego uruchomienia. Przed demontażem należy odłączyć kable połączeniowe (1x5). Urządzenie powinno być montowane w strefie z ograniczonym dostępem. Wszystkie powiązane urządzenia powinny spełniać wymagania normy EN Urządzenie FMT100 nie zostało zaprojektowane jako lokalizator do stosowania w łodziach. Zużyte urządzenie powinno być utylizowane zgodnie z zasadami utylizacji urządzeń elektronicznych.

Strona4 Certifikaty: FMT100 CE / RED FMT100 E-Mark FMT100 EAC FMT100 RoHS FMT100 MTBF FMT100 REACH

temperature Skrócona instrukcja rozpoczęcia pracy z systemem Trackman Pobierz aplikację DM Trackman z

1) Zarejestruj lokalizator w systemie 2) Zaloguj się podając zarejestrowane dane 3) Dodaj urządzenie

Znajdziesz go na urządzeniu lub opakowaniu.

panelu lokalizatora (środkowy ekran poniżej) Urządzenie możesz obserwować także korzystając z serwisu

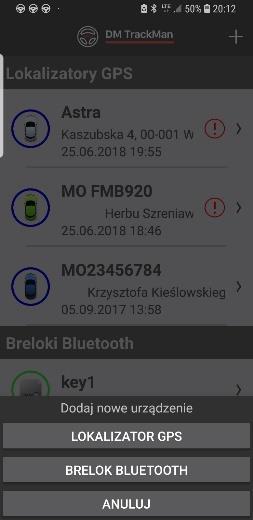

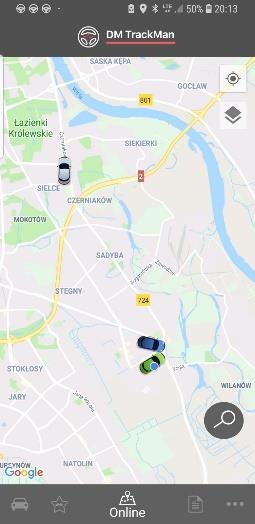

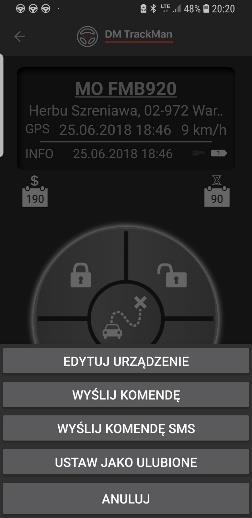

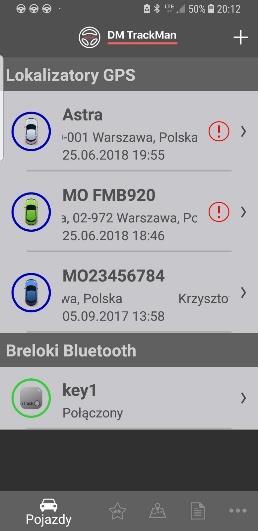

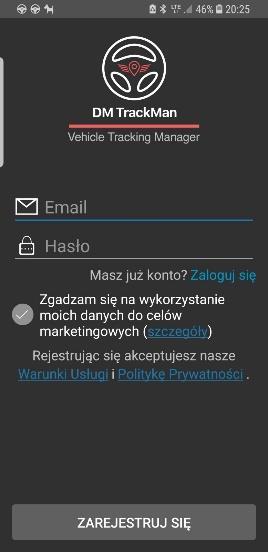

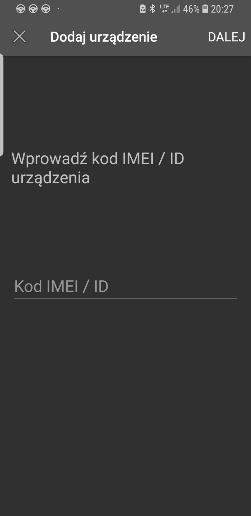

4 Strona4 Certifikaty: FMT100 CE / RED FMT100 E-Mark FMT100 EAC FMT100 RoHS FMT100 MTBF FMT100 REACH FMT100 IP Rating FMT100 Declaration of IMEI assignment FMT100 Declaration of device operation temperature Skrócona instrukcja rozpoczęcia pracy z systemem Trackman Pobierz aplikację DM Trackman z odpowiedniego sklepu - App Store lub Google Play.1) Zarejestruj lokalizator w systemie 2) Zaloguj się podając zarejestrowane dane 3) Dodaj urządzenie naciskając + i wybierając Lokalizator GPS. Potrzebny będzie numer IMEI urządzenie. Znajdziesz go na urządzeniu lub opakowaniu. Po dodaniu urządzenie pojawi się na liście a po określeniu pozycji widoczny będzie także aktualny adres. 4) Zacznij korzystać z aplikacji wybierając dodane urządzenie na liście i przechodząc do głównego panelu lokalizatora (środkowy ekran poniżej) Urządzenie możesz obserwować także korzystając z serwisu gps.trackman.pl logując się za pomocą adresu i hasła tak jak w aplikacji mobilnej. W systemie tym możesz także dodać innego użytkownika i udostępnić mu widoczność swojego lokalizatora. Instrukcje szczegółowe i filmy instruktarzowe dotyczące obsługi samego lokalizatora jak i systemu Trackman znajdziesz w zakładce POMOC na stronie

5 Strona5 Warunki gwarancji 1) Gwarancja na lokalizator jest udzielana na okres 12 miesięcy, licząc od daty sprzedaży. W przypadku zakupu urządzenia na firmę (faktura VAT) gwarancja udzielana jest na okres 12 miesięcy. Gwarancja na baterię udzielana jest na okres 6 miesięcy. 2) Gwarancja obowiązuje w kraju, w którym dokonano zakupu. 3) Ujawnione wady będą usunięte bezpłatnie w okresie gwarancji przez Serwis Datamatica (systemy Trackman lub Petio) bezpłatnie w możliwie najkrótszym terminie nieprzekraczającym 14 dni od przyjęcia urządzenia fizycznie do Serwisu. 4) W przypadku nieuzasadnionej reklamacji (reklamacji sprawnego urządzenia lub gdy uszkodzenie powstało z winy klienta) zgłaszający reklamację zostanie obciążony kosztami ekspertyzy oraz transportu, w wysokości 30 zł płatnych kurierowi przy odbiorze odsyłanej przesyłki. 5) Gwarancja nie obejmuje: używania sprzętu niezgodnie z instrukcją, uszkodzeń powstałych z przyczyn zewnętrznych, np.: uszkodzeń mechanicznych, skutków zjawisk atmosferycznych, zanieczyszczeń, zalania, przepięć, itp. wadliwego działania z nieautoryzowanym oprogramowaniem. 6) Klientowi przysługuje prawo do wymianu sprzętu na inny, posiadający te same lub zbliżone parametry techniczne w przypadku, gdy usunięcie wady nie jest możliwe. 7) Klient traci prawa gwarancyjne w przypadku zerwania plomb gwarancyjnych, tabliczki znamionowej z numerem seryjnym lub stwierdzenia przez Serwis dokonywania nieautoryzowanych napraw lub zmian oprogramowania urządzenia. 8) DataMatica Sp. Z o.o. nie odpowiada za szkody i straty powstałe w wyniku braku możliwości korzystania z urządzenia będącego w naprawie oraz utraty danych przechowywanych w urządzeniu. 9) Uprawnienia z tytułu gwarancji nie obejmują prawa kupującego do domagania się zwrotu utraconych korzyści w związku z wadami urządzenia. 10) Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy wynikających z tytułu rękojmi.
