STS61.. Siłowniki termiczne. Building Technologies HVAC Products. do zaworów strefowych i grzejnikowych

Wielkość: px
Rozpocząć pokaz od strony:

Download "STS61.. Siłowniki termiczne. Building Technologies HVAC Products. do zaworów strefowych i grzejnikowych"

Transkrypt

1 4 880 Siłowniki termiczne STS61.. do zaworów strefowych i grzejnikowych Napięcie zasilające 24 V AC, sygnał sterujący 0 10 V DC Siła nominalna 105 N Montaż bezpośrednio na zaworze za pomocą nakrętki łączącej (bez narzędzi) Wersja standardowa z kablem przyłączeniowym o długości 2 m, 5 m i 10 m Połączenie 3-żyłowe Kierunek działania wybierany przez odpowiednie podłączenie elektryczne Wskazanie położenia Trwała konstrukcja, nie wymaga obsługi Bezgłośna praca Zastosowanie Do zaworów strefowych Siemens VVP47.., VXP47.., VMP47.. Do zaworów strefowych Siemens VD1..CLC Do zaworów grzejnikowych Siemens VDN.., VEN.., VUN.. Do zaworów Mini-Kombi Siemens VPD.., VPE.. Do zaworów strefowych Siemens V..I46.., V..I46.. Do zaworów strefowych Siemens V..P469 (OEM), (U.S.) Do zaworów grzejnikowych produkcji Heimeier, Cazzaniga, Oventrop M30 x 1,5, Honeywell-Braukmann, MN, TA typu TBV-C, Junkers i nowe Beulco (wszystkie bez adaptera) Do zaworów grzejnikowych z przyłączem do siłownika M30 x 1,5, nominalnym wymiarem zamknięcia 11,6 mm i skokiem nominalnym 2,5 mm (bez adaptera) Wykorzystując odpowiedni adapter AV.., siłowniki mogą być stosowane z zaworami innych producentów (patrz Zestawienie typów / Wyposażenie dodatkowe, strona 2) CE1N4880pl Building Technologies HVAC Products

2 Zestawienie typów Oznaczenie typu 1) STS61 STS61/50 STS61/100 STS61S Napięcie zasilające Czas przebiegu przy 20 C Czas rozruchu Sygnał sterujący 24 V AC s/mm 80 s 1) 0 10 V DC Maksymalny czas rozruchu zimnego siłownika Kabel podłączeniowy 2 m 5 m 10 m 2 m bezhalogenowy Wyposażenie dodatkowe Typ adaptera Do zaworów Typ adaptera Do zaworów AV51 Beulco stare typy (M30 x 1,0) AV56 iacomini AV52 Comap AV57 Herz AV53 Danfoss RA-N (RA2000) AV58 Oventrop stare typy (M30 x 1,0) AV54 Danfoss RAVL AV59 Vaillant AV55 Danfoss RAV AV60 TA 1) AV61 Markaryd 1) Zawory typu TBV-C nie wymagają adaptera Zamawianie Dostawa Przykład: Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia. 1 siłownik STS61 1 adapter AV55 Zawory, siłowniki i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach. Urządzenia współpracujące Typ zaworu Rodzaj zaworu k vs [m 3 /h] V & [l/h] Ciśnienie nominalne Karta katalogowa VVP47.., VXP47.., VMP47.. Zawory strefowe NZ 0,25 4,0 PN16 N4847, N4850 VD1..CLC Zawory strefowe NO 0,25 2,6 N2103 VDN.., VEN.., VUN.. 1) Zawory grzejnikowe NO 0,09 1,4 PN10 N2105, N2106 VPD.., VPE.. Zawory Mini-Kombi NO N2185 VVI46.., VXI46.. Zawory strefowe NO 2 5 VVS46.., VXS46.. Zawory strefowe NO 2 5 PN16 N4842 V..P469 / Zawory strefowe NO 0,25 4,0 Q4843, Zawory grzejnikowe (M30 x 1,5) innych producentów, bez adaptera: Heimeier MN Cazzaniga TA typu TBV-C Oventrop M30 x 1,5 (od 2001) Junkers Honeywell-Braukmann Beulco nowe Inne rodzaje zaworów, z adapterami AV.. patrz Zestawienie typów / Wyposażenie dodatkowe 1) Regulacja pseudo-liniowa, niezalecane do pracy równoległej k vs = Nominalne natężenie przepływu zimnej wody (5 do 30 C) przez całkowicie otwarty zawór (H 100) przy spadku ciśnienia 100 kpa (1 bar) V & = Przepływ objętościowy NO = Normalnie otwarty, bez siłownika zawór jest otwarty NZ = Normalnie zamknięty, bez siłownika zawór jest zamknięty 2/8

3 Budowa i działanie Działanie Element grzejny z materiałem rozszerzalnym zamienia elektryczny sygnał sterujący na liniowe przemieszczenie trzpienia siłownika. Powoduje to wysuwanie lub wsuwanie trzpienia siłownika i otwieranie lub zamykanie zaworu, zależnie od typu zaworu. Siłownik STS61.. nie posiada obracających się części, dzięki czemu praca siłownika jest cicha i nie występuje w nim zużycie ani tarcie. Zależnie od podłączenia sygnału sterującego ( lub ), siłownik udostępnia 2 kierunki działania. Może być więc stosowany zarówno do zaworów NO grzejnikowych, strefowych VD1..CLC, Mini-Kombi, jak i do zaworów NZ strefowych np. V..P47.. Praca Kierunek działania Sygnał sterujący 0 10 V DC Trzpień siłownika Zawór wzrastający Wsuwa się Zawór NO otwiera się wzrastający Wysuwa się Zawór NZ otwiera się Przerwa Siłownik bez zasilania Zawór grzejnikowy NO, strefowy VD1..CLC i Mini- Kombi jest zamknięty Zawór strefowy NZ jest całkowicie otwarty Praca Kierunek działania Wzrastający sygnał sterujący 0 10 V DC Kierunek działania Wzrastający sygnał sterujący 0 10 V DC 100 % 0 % 4880Z17 H H 4880Z16 0 % 0 V 10 V 100 % 0 V 10 V 4880Z18 0 V 4880Z19 10 V 4880Z20 0 V 4880Z21 10 V Wsuwanie trzpienia siłownika Zawór grzejnikowy NO (normalnie otwarty) otwiera się Wysuwanie trzpienia siłownika Zawór strefowy NZ (normalnie zamknięty) otwiera się Przerwa Przy braku sygnału sterującego 0 10 V DC i awarii zasilania (brak 24 V AC), trzpień siłownika jest wysunięty. DC V DC V AC 24 V AC 24 V 4880Z Z27 Zawór grzejnikowy NO Zawór grzejnikowy jest zamknięty. Zawór strefowy NZ Zawór strefowy jest otwarty. Uwaga Przy braku zasilania siłownika, zawory strefowe V..P47.. są całkowicie otwarte. 3/8

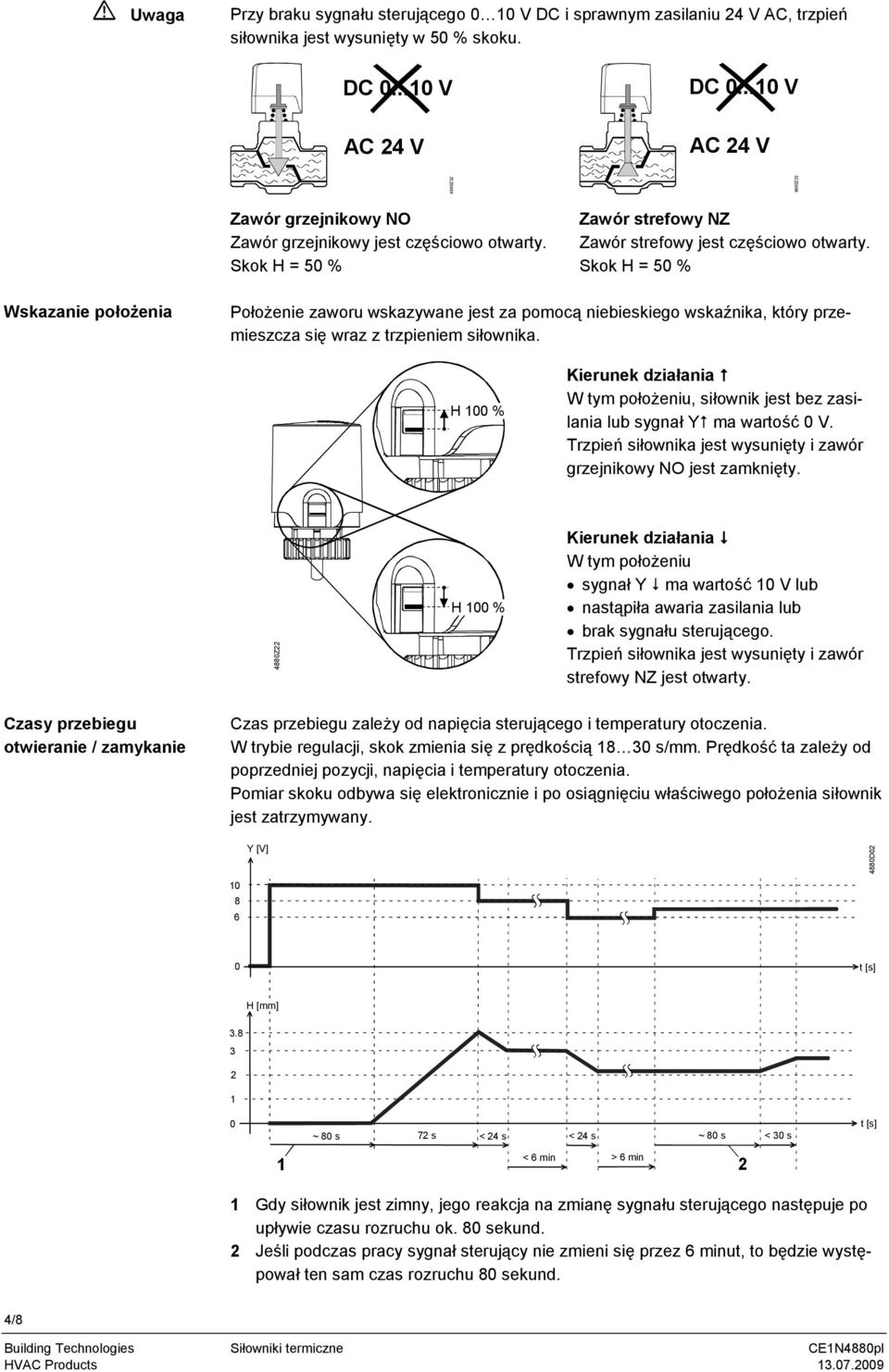

4 Uwaga Przy braku sygnału sterującego 0 10 V DC i sprawnym zasilaniu 24 V AC, trzpień siłownika jest wysunięty w 50 % skoku. DC V DC V AC 24 V AC 24 V 4880Z Z33 Zawór grzejnikowy NO Zawór grzejnikowy jest częściowo otwarty. Skok H = 50 % Zawór strefowy NZ Zawór strefowy jest częściowo otwarty. Skok H = 50 % Wskazanie położenia Położenie zaworu wskazywane jest za pomocą niebieskiego wskaźnika, który przemieszcza się wraz z trzpieniem siłownika. H 100 % Kierunek działania W tym położeniu, siłownik jest bez zasilania lub sygnał ma wartość 0 V. Trzpień siłownika jest wysunięty i zawór grzejnikowy NO jest zamknięty. 4880Z22 H 100 % Kierunek działania W tym położeniu sygnał ma wartość 10 V lub nastąpiła awaria zasilania lub brak sygnału sterującego. Trzpień siłownika jest wysunięty i zawór strefowy NZ jest otwarty. Czasy przebiegu otwieranie / zamykanie Czas przebiegu zależy od napięcia sterującego i temperatury otoczenia. W trybie regulacji, skok zmienia się z prędkością s/mm. Prędkość ta zależy od poprzedniej pozycji, napięcia i temperatury otoczenia. Pomiar skoku odbywa się elektronicznie i po osiągnięciu właściwego położenia siłownik jest zatrzymywany. [V] 4880D t [s] H [mm] ~ 80 s 72 s < 24 s < 24 s ~ 80 s < 30 s t [s] 1 < 6 min > 6 min 2 1 dy siłownik jest zimny, jego reakcja na zmianę sygnału sterującego następuje po upływie czasu rozruchu ok. 80 sekund. 2 Jeśli podczas pracy sygnał sterujący nie zmieni się przez 6 minut, to będzie występował ten sam czas rozruchu 80 sekund. 4/8

5 Jeśli sygnał sterujący spadnie poniżej 0,3 V w przypadku kierunku działania lub przekroczy 9,7 V w przypadku kierunku działania, to przed rozpoczęciem regulacji, siłownik wymaga czasu rozruchu. Wyposażenie dodatkowe Adaptery AV.. do zaworów innych producentów Zabezpieczenie przed manipulacjami AL41 / AL40 Do montażu siłowników STS61.. na zaworach grzejnikowych innych producentów dostępne są adaptery AV51 do AV61 patrz Zestawienie typów / Wyposażenie dodatkowe, strona 2). Ze względu na wymiary gabarytowe nakrętki łączącej siłownika, blokada ta nie może być stosowana. Wskazówki do projektowania Jedno z połączeń elektrycznych pozostaje niewykorzystane, zależnie od wymaganego kierunku działania. Niewykorzystywanego przewodu nie można podłączać i należy go odizolować. Kierunek działania czerwony biały Kierunek działania czerwony biały 4880Z23pl brązowy niebieski 4880Z24pl brązowy niebieski Wskazówki do montażu i instalacji Uwaga Instrukcja montażu dołączana jest do opakowania siłownika. Siłownik i zawór dostarczane są oddzielnie. Mogą być łatwo zamontowane w instalacji przed uruchomieniem: Zdjąć osłonę ochronną z zaworu. Założyć siłownik na przyłącze zaworu i przykręcić ręcznie nakrętkę. Nie wolno do tego celu używać żadnych narzędzi typu klucze itp.! Opakowanie może służyć jako tymczasowa osłona przed kurzem itp. Położenie IP IP Z01 IP42 Wskazówki dotyczące instalacji elektrycznej Instalację elektryczną należy przeprowadzać zgodnie z lokalnymi przepisami. Kabel podłączeniowy układać tak, aby był on prowadzony w dół od siłownika. Jeśli stosowane są lampki sygnalizacyjne, to do zabezpieczenia przed przepięciami wymagane są dodatkowe układy obciążające. Magnesy mogą powodować uszkodzenie siłownika. Należy zapewnić zabezpieczenie obwodu zasilającego, np. przez włączenie do obwodu automatycznego przerywacza lub bezpiecznika. 5/8

6 Obsługa Siłowniki STS61.. są urządzeniami bezobsługowymi. Naprawa Utylizacja Siłowniki nie podlegają naprawie, muszą być wymieniane w całości. Otwarcie obudowy siłownika powoduje jego uszkodzenie. Wymiana kabla podłączeniowego jest niedopuszczalna. Siłowniki nie mogą być utylizowane wraz z odpadami komunalnymi, dotyczy to w szczególności elementów elektrycznych i elektronicznych. Poszczególne elementy należy złomować w odpowiedni sposób, co jest istotne z ekologicznego punktu widzenia. Należy przestrzegać lokalnych przepisów. warancja Podane dane techniczne obowiązują wyłącznie, gdy siłowniki stosowane są z zaworami wymienionymi w punkcie Urządzenia współpracujące, strona 2. Jeśli siłowniki STS61.. stosowanie z innymi zaworami, to Siemens Building Technologies / HVAC Products nie odpowiada za poprawność działania. Dane techniczne STS61.. Zasilanie Napięcie zasilające (niskie napięcie) 1) 24 V AC Tolerancja napięcia ± 20 % Częstotliwość 50 / 60 Hz Pobór mocy podczas pracy 3 W przy załączeniu 6 VA Prąd załączania (chwilowy) 230 ma Bezpiecznik główny zewnętrzny Sterowanie Sygnał sterujący 0 10 V DC Impedancja wejściowa dla 0 10 V DC R i 800 kω Praca równoległa maks. 10 siłowników 2) Dane funkcjonalne Czas przebiegu (20 C, skok 2,5 mm) < 75 s + czas rozruchu maks. 80 s Skok nominalny 3,8 mm Siła znamionowa 105 N Dopuszczalna temperatura czynnika w podłączonym zaworze C Siłownik bez zasilania trzpień siłownika wysunięty - Zawory NO grzejnikowe, strefowe - zawór zamknięty VD1..CLC, Mini-Kombi - Zawory strefowe V..I46.., V..S zawór zamknięty - Zawory strefowe NZ - otwarty kanał regulacyjny Połączenie elektryczne Kabel podłączeniowy (wbudowany) przewód linkowy / 4 x 0,25 mm 2 Długość kabla STS61, STS61S STS61/50 STS61/100 2 m 5 m 10 m Montaż Mocowanie na zworze nakrętka łącząca M30 x 1,5 Położenie od pionowego do poziomego, nigdy w dół 6/8

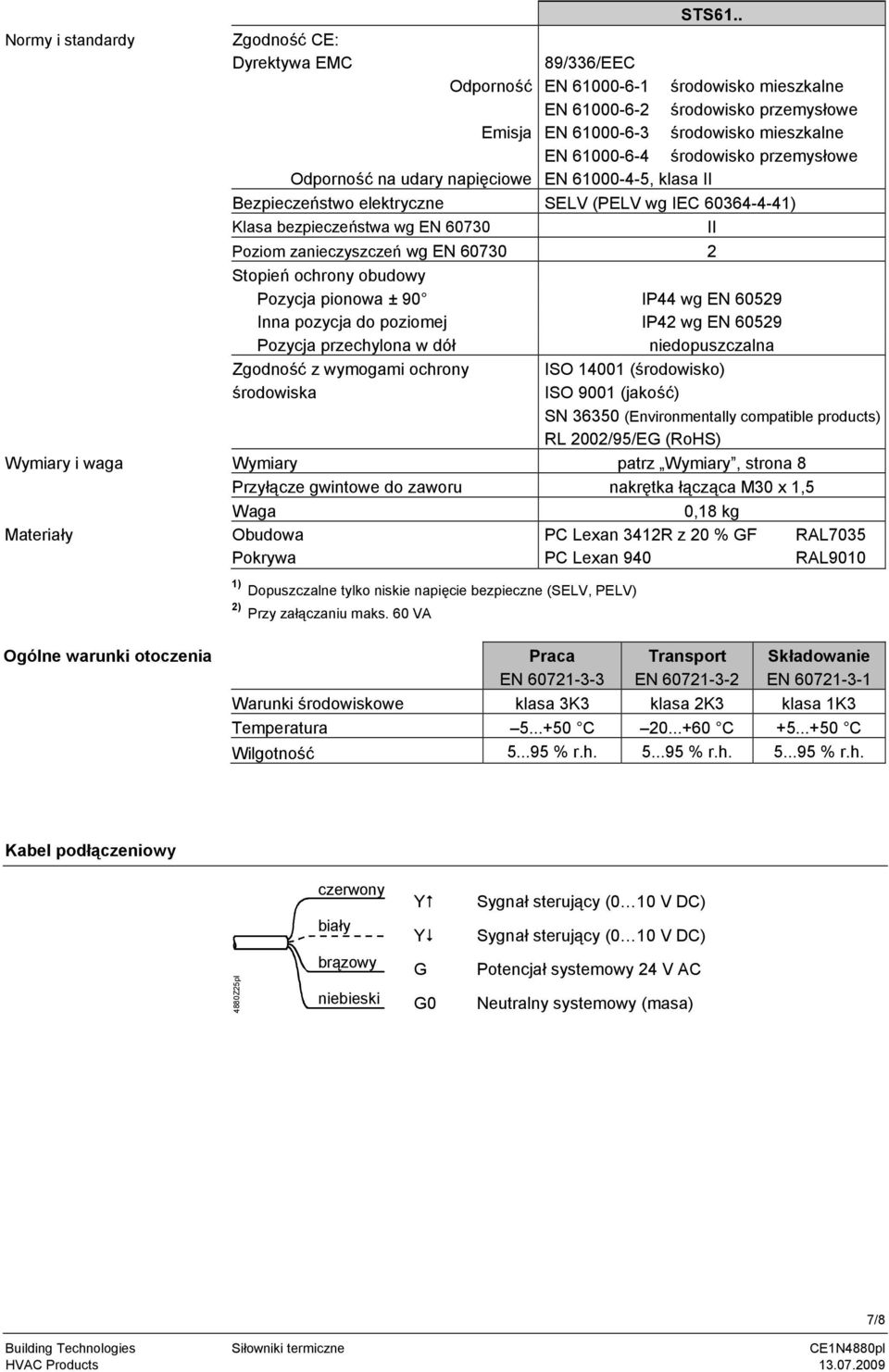

7 Normy i standardy STS61.. Zgodność CE: Dyrektywa EMC 89/336/EEC Odporność EN środowisko mieszkalne EN środowisko przemysłowe Emisja EN środowisko mieszkalne EN środowisko przemysłowe Odporność na udary napięciowe EN , klasa II Bezpieczeństwo elektryczne SELV (PELV wg IEC ) Klasa bezpieczeństwa wg EN II Poziom zanieczyszczeń wg EN Stopień ochrony obudowy Pozycja pionowa ± 90 IP44 wg EN Inna pozycja do poziomej IP42 wg EN Pozycja przechylona w dół niedopuszczalna Zgodność z wymogami ochrony środowiska ISO (środowisko) ISO 9001 (jakość) SN (Environmentally compatible products) RL 2002/95/E (RoHS) Wymiary i waga Wymiary patrz Wymiary, strona 8 Przyłącze gwintowe do zaworu nakrętka łącząca M30 x 1,5 Waga 0,18 kg Materiały Obudowa PC Lexan 3412R z 20 % F RAL7035 Pokrywa PC Lexan 940 RAL9010 1) Dopuszczalne tylko niskie napięcie bezpieczne (SELV, PELV) 2) Przy załączaniu maks. 60 VA Ogólne warunki otoczenia Praca EN Transport EN Składowanie EN Warunki środowiskowe klasa 3K3 klasa 2K3 klasa 1K3 Temperatura C C C Wilgotność % r.h % r.h % r.h. Kabel podłączeniowy czerwony biały Sygnał sterujący (0 10 V DC) Sygnał sterujący (0 10 V DC) 4880Z25pl brązowy niebieski Potencjał systemowy 24 V AC Neutralny systemowy (masa) 7/8

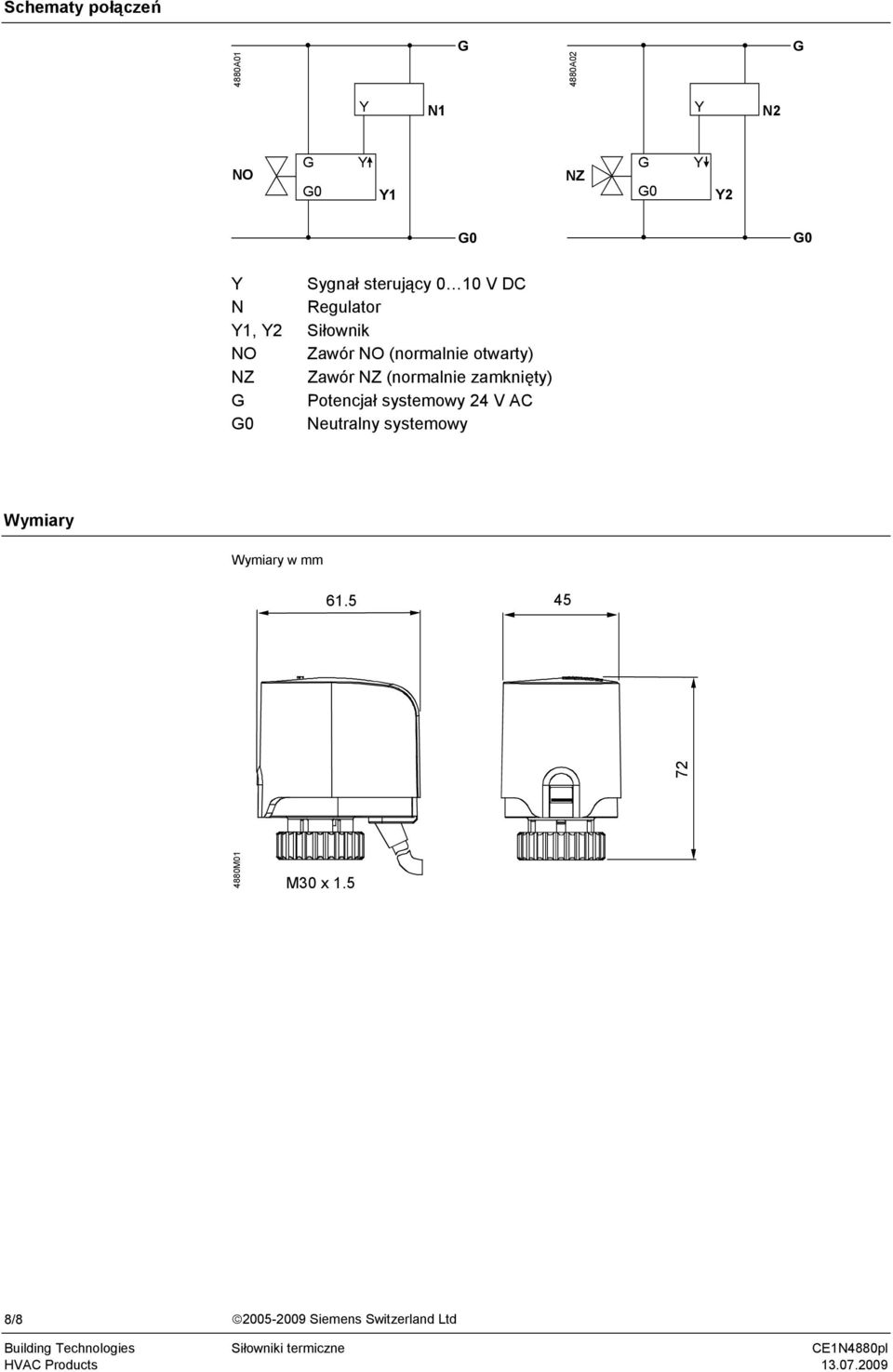

8 Schematy połączeń 4880A A02 N1 N2 NO 1 NZ 2 Sygnał sterujący 0 10 V DC N Regulator 1, 2 Siłownik NO Zawór NO (normalnie otwarty) NZ Zawór NZ (normalnie zamknięty) Potencjał systemowy 24 V AC Neutralny systemowy Wymiary Wymiary w mm M01 M30 x 1.5 8/ Siemens Switzerland Ltd
