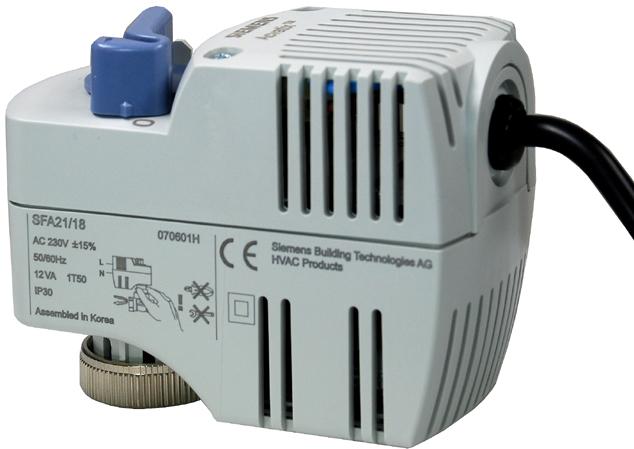

1 4 863 Siłowniki elektryczne Do zaworów strefowych i zaworów Kombi napięcie zasilające 230 V AC sygnał sterujący 2-stawny napięcie zasilające 24 V AC sygnał sterujący 2-stawny Siła pozycjonowania 200 Sprężyna powrotna Sterowanie ręczne Do bezpośredniego montażu przy pomocy nakrętki łączącej (bez narzędzi) Wbudowany kabel podłączeniowy o długości 1,8 m Przełącznik pomocniczy ASC2.1/18 (opcjonalny) Zastosowanie Do zaworów strefowych Siemens V..I46.. Do zaworów Kombi Siemens VPP46.. i VPI46.. (D10/15) łównie w instalacjach ogrzewania, wentylacji, klimatyzacji i chłodniczych, do regulacji wody grzewczej i wody chłodniczej. CA14863pl Building Technologies

2 Zestawienie typów Oznaczenie typu apięcie zasilające 230 V AC 24 V AC Czas przebiegu Sygnał sterujący Kabel podłączeniowy 10 s 2-stawny 1,8 m Wyposażenie dodatkowe Oznaczenie typu Opis Punkt przełączania Obciążalność Kabel podłączeniowy ASC2.1/18 Przełącznik pomocniczy Przy ok. 50% skoku siłownika 250 V AC / 3(2) A 1,8 m Zamawianie Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia. Przykład: 2 siłowniki elektryczne 2 przełączniki pomocnicze ASC2.1/18 Dostawa Siłowniki, zawory i wyposażenie dodatkowe dostarczane są oddzielnie. Urządzenia współpracujące Zawory strefowe Typ Rodzaj zaworu k vs [m 3 /h] VVI46.. VXI46.. 1) Zawory 2-drogowe, przyłącza gwintowane Rp Zawory 3-drogowe, przyłącza gwintowane Rp Ciśnienie nominalne D Karta katal. 2,0 5,0 P ) Zawór 3-drogowy ze szczelnym obejściem zamawiać oddzielnie: VXI46.25T z siłownikiem SFA.., szczegóły patrz karta katalogowa 4842 k vs = ominalne natężenie przepływu zimnej wody (5 30 C) przez całkowicie otwarty zawór (H 100) przy spadku ciśnienia 100 kpa (1 bar) Zawory Kombi Typ Rodzaj zaworu V [l/h] Ciśnienie nominalne Karta katalogowa VPP46.., VPI46.. (D10/15) Zawór Kombi P Termostaty Typ RAA.. RAB.. RCC.. RDX.. RDF.. RDE.. RDD.. RCU.. Kompatybilne termostaty do i RAA10; RAA20; RAB30..; RAA40 RAB10; RAB10.1; RAB20; RAB20.1; RAB30; RAB30.1; RAB40.1 RCC10; RCC20; RCC20.1; RCC30 RDX42.2 RDF10; RDF10.1; RDF10.2; RDF20; RDF30, RDF110, RDF210 RDE10; RDE10.1; RDE20.1 RDD10; RDD10.1 RCU10; RCU10.1 Budowa i działanie Do sterowania zaworem, siłownik elektryczny wymaga 2-stawnego sygnału z regulatora (termostatu). Jeżeli temperatura czynnika odbiega od wartości zadanej, wyjściowy sygnał sterujący z regulatora powoduje, że siłownik otwiera zawór. dy temperatura czynnika osiągnie wartość zadaną, sygnał sterujący jest wyłączany i zawór ponownie się zamyka. Zawór otwierany jest elektrycznie, przez siłownik, a zamykany sprężyną powrotną. Siłownik posiada elektryczny silnik synchroniczny, przekładnię mechaniczną oraz sprężynę powrotną. 2/6 Siemens Siłowniki elektryczne CA14863pl

3 Silnik siłownika zabezpieczony jest przed przeciążeniem i zablokowaniem, aby możliwe było jego ciągłe działanie. Skok maksymalny ograniczony jest mechanicznie. Ruch powrotny odbywa się bez udziału mechanizmu przekładni. Zabezpiecza to przekładnię siłownika przed udarami mechanicznymi i zwiększa jej trwałość. Siłownik wyposażony jest fabrycznie w kabel przyłączeniowy o długości 1,8 m. Wyposażenie dodatkowe Przełącznik pomocniczy ASC2.1/18 Opcjonalny przełącznik pomocniczy montuje się na siłowniku za pomocą dwóch wkrętów. Styk przełącza się przy około 50 % skoku siłownika %: 1 2 zwarty 1 4 rozwarty %: 1 2 rozwarty 1 4 zwarty Szczegółowe dane przełącznika pomocniczego patrz «Dane techniczne», strona Wskazówki do projektowania Przestrzegać dopuszczalnych temperatur (patrz «Dane techniczne», strona 4). Połączenie elektryczne Uwaga Siłowniki mogą być sterowane wyłącznie napięciem przemiennym (230 V AC dla lub 24 V AC dla ) Ze względów bezpieczeństwa i ochrony, przewody do siłownika należy doprowadzić przez odpowiedni dławik kablowy, np.: ie można stosować sygnału z odcięciem fazy, ani sygnału PDM (modulacja szerokością impulsu). Zalecana liczba otwarć/zamknięć: około 50 na dzień, z 200-ma dniami ogrzewania lub chłodzenia Wskazówki do montażu Instrukcja montażu dołączana jest do opakowania siłownika. Przed zamontowaniem siłownika na zaworze V..I46.., na zawór należy założyć pierścień montażowy A50. Uwaga Siłownika nie można przykrywać izolacją termiczną. Położenie Z01 Siemens Siłowniki elektryczne CA14863pl 3/6

4 Wskazówki do uruchomienia Sprawdzić okablowanie Sprawdzić działanie siłownika i przełącznika pomocniczego (jeśli jest zamontowany) Sterowanie ręczne Zawór może być otwierany ręcznie przy pomocy dźwigni na siłowniku. Dźwignia blokowana jest w położeniu, w którym zawór otwarty jest w około 90 %. Po wznowieniu sterowania elektrycznego, mechanizm blokujący jest automatycznie odłączany. Ręczne otwieranie zaworu Ręczne zwolnienie dźwigni 4867Z08 a 4867Z Z10 b Obrócić dźwignię Dźwignia zablokowana w pozycji, przy której zawór jest otwarty w ok. 90 % Obrócić dźwignię aż do ogranicznika mechanicznego, po czym zwolnić Obsługa Siłowniki są urządzeniami bezobsługowymi. Uwaga Siłowniki nie podlegają naprawie. W przypadku awarii, siłownik można wymienić bez demontażu zaworu. Podczas wymiany siłownika należy wyłączyć napięcie zasilające. Utylizacja Siłowniki nie mogą być utylizowane wraz z odpadami komunalnymi, dotyczy to w szczególności układów elektrycznych i elektronicznych. Poszczególne elementy należy złomować w odpowiedni sposób, co jest istotne z ekologicznego punktu widzenia. ależy przestrzegać lokalnych przepisów. warancja Podane dane techniczne obowiązują wyłącznie, gdy siłowniki stosowane są z zaworami wymienionymi w punkcie «Urządzenia współpracujące», strona 2. Stosowanie siłowników SFA.. z zaworami innych producentów powoduje utratę gwarancji Siemens Building Technologies / HVAC Products. Dane techniczne Zasilanie apięcie zasilające Tolerancja napięcia 230 V AC ± 15 % 24 V AC ± 20 % Częstotliwość 50 Hz 50 / 60 Hz Pobór mocy Bezpiecznik główny 12 VA zewnętrzny 4/6 Siemens Siłowniki elektryczne CA14863pl

5 Sterowanie Sygnał sterujący 2-stawny 1) Dane funkcjonalne Równoległa praca kilku siłowników dopuszczalna 2) iczba otwarć / zamknięć Położenie przy niezasilonym siłowniku Zawór 2-drogowy (VVI46..) Zawór 3-drogowy (VXI46..) Zawór Kombi (VPP46.., VPI46..) Czas przebiegu (otwieranie / zamykanie) Siła znamionowa Skok nominalny zalecane ok /rok (odpowiada ok. 50/dobę) A AB zamknięte AB A zamknięte zamknięty 10 s (przy 50 Hz) 200 2,5 mm astawa ręczna 0 90 % Dopuszczalna temperatura czynnika w podłączonym zaworze C Połączenie elektryczne Kabel podłączeniowy (wbudowany) 2-żyłowy, 1,8 mm / 18 AW (0,96 mm 2 ) ormy i standardy Zgodność CE: Dyrektywa EMC Emisja E Dyrektywa dot. niskich napięć 73/23/EEC Bezpieczeństwo elektryczne E Standard wyrobu: Automatyczne regulatory elektryczne do użytku domowego i podobnego 89/336/EEC Odporność E środowisko przemysłowe 2) E środowisko mieszkalne Klasa bezpieczeństwa wg E II III Poziom zanieczyszczeń wg E Stopień ochrony obudowy pozycja pionowa do odchylonej o 85 IP30 wg DI 40050, E Zgodność z wymogami ochrony środowiska ISO (środowisko) ISO 9001 (jakość) S (Environmentally compatible products) R 2002/95/E (RoHS) Montaż Mocowanie na zaworze nakrętka łącząca M30 x 1,5 Położenie pionowe do odchylonego o 85, nigdy w dół Wymiary i waga Wymiary patrz «Wymiary», strona 6 Waga bez przełącznika pomocniczego z przełącznikiem pomocniczym 0,585 kg 0,692 kg Materiały Płyta podstawy odlew aluminium Obudowa akrętka łącząca PBT mosiądz, mat niklowany Kolory Podstawa i pokrywa jasno-szary RA 7035 Przełącznik pomocniczy (opcja) Rodzaj styku Dźwignia szaro-niebieski RA 5014 Punkt przełączania Obciążalność styków styk przełączający przy ok. 50 % skoku 250 V AC, 3 A rez., 2 A ind. Kabel podłączeniowy 3-żyłowy, 1,8 mm / 18 AW (0,96 mm 2 ) 1) 2) ie można stosować sygnału z odcięciem fazy ani sygnału PDM (modulacja szerokością impulsu) Przestrzegać dopuszczalnej obciążalności wyjścia regulatora Ogólne warunki otoczenia Praca E Transport E Składowanie E Warunki środowiskowe klasa 3K3 klasa 2K3 klasa 2K3 Temperatura 1 50 C C C Wilgotność 5 85 % r.h. < 95 % r.h. < 95 % r.h. Siemens Siłowniki elektryczne CA14863pl 5/6

6 Kabel podłączeniowy 4863Z07 nieb. brąz. eutralny systemu Potencjał systemu 230 V AC 4863Z08 czarny 0 czerw. eutralny systemu Potencjał systemu 24 V AC Przełącznik pomocniczy ASC2.1/ Z czarny / różowy czarny / niebieki czarny / czerwony 0 50 %: % 1: 1 4 Schematy połączeń zewnętrzny SP zewnętrzny (AC 230 V) 1 / 11 (AC 24 V) 1 / A01 S A02 1 Regulator (termostat) Siłownik z zaworem strefowym Potencjał systemowy 230 V AC eutralny systemowy Sygnał sterujący OTWÓRZ Styk regulatora 0 1 Regulator (termostat) Siłownik z zaworem strefowym Potencjał systemowy 24 V AC (SP) eutralny systemowy (S) Sygnał sterujący OTWÓRZ Styk regulatora Wymiary Wymiary w mm Siłownik bez przełącznika pomocniczego, M01 Siłownik z przełącznikiem pomocniczym, z ASC2.1/ M02 6/ Siemens Switzerland td. Siemens Siłowniki elektryczne CA14863pl
