REALIZACJA W TRYBIE ZGŁOSZENIA ROBÓT BUDOWLANYCH NIE WYMAGAJĄCYCH POZWOLENIA NA BUDOWĘ

Transkrypt

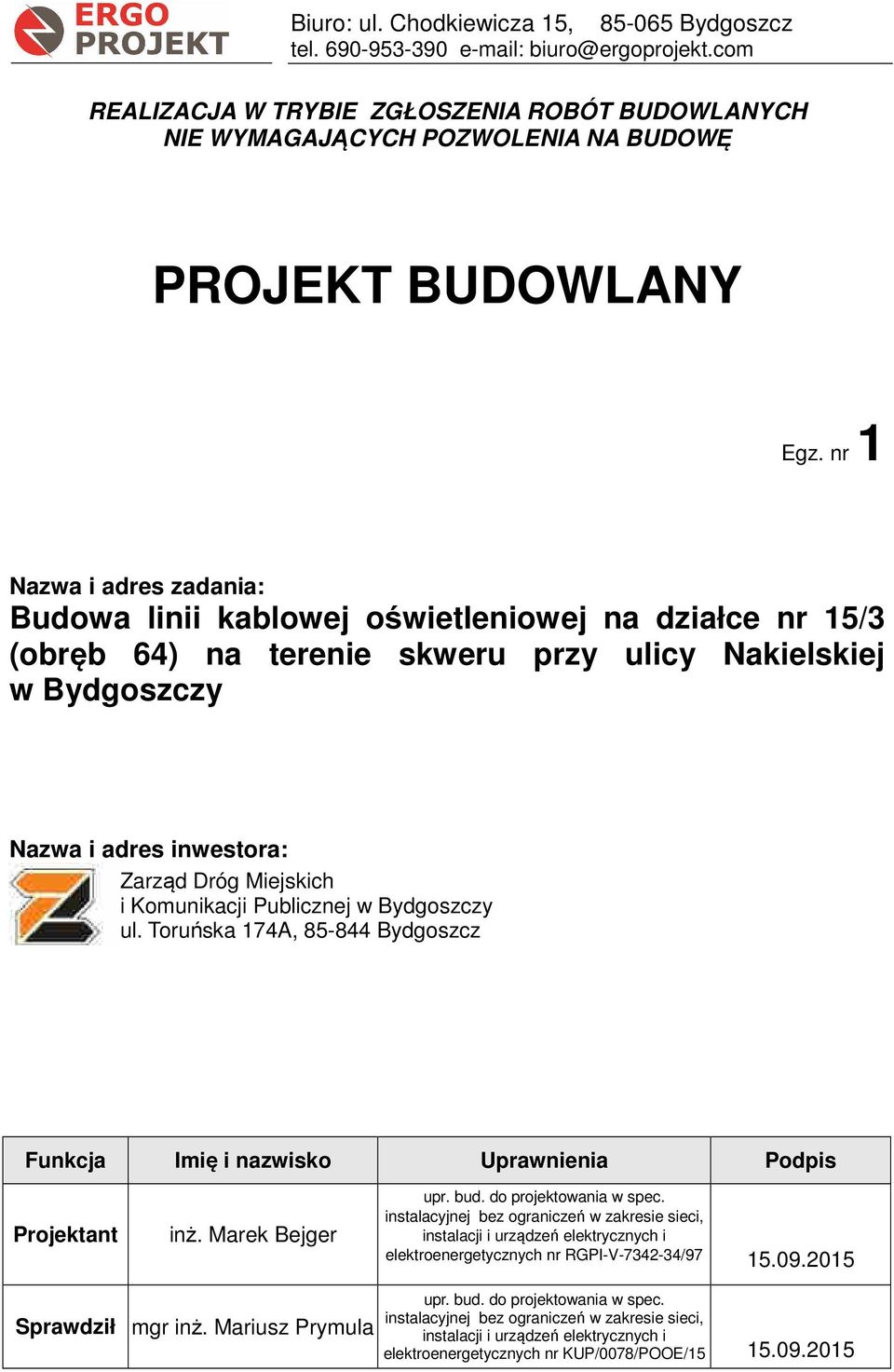

1 Biuro: ul. Chodkiewicza 15, Bydgoszcz tel REALIZACJA W TRYBIE ZGŁOSZENIA ROBÓT BUDOWLANYCH NIE WYMAGAJĄCYCH POZWOLENIA NA BUDOWĘ PROJEKT BUDOWLANY Egz. nr 1 Nazwa i adres zadania: Budowa linii kablowej oświetleniowej na działce nr 15/3 (obręb 64) na terenie skweru przy ulicy Nakielskiej w Bydgoszczy Nazwa i adres inwestora: Zarząd Dróg Miejskich i Komunikacji Publicznej w Bydgoszczy ul. Toruńska 174A, Bydgoszcz Funkcja Imię i nazwisko Uprawnienia Podpis Projektant inż. Marek Bejger upr. bud. do projektowania w spec. instalacyjnej bez ograniczeń w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr RGPI-V / Sprawdził mgr inż. Mariusz Prymula upr. bud. do projektowania w spec. instalacyjnej bez ograniczeń w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr KUP/0078/POOE/

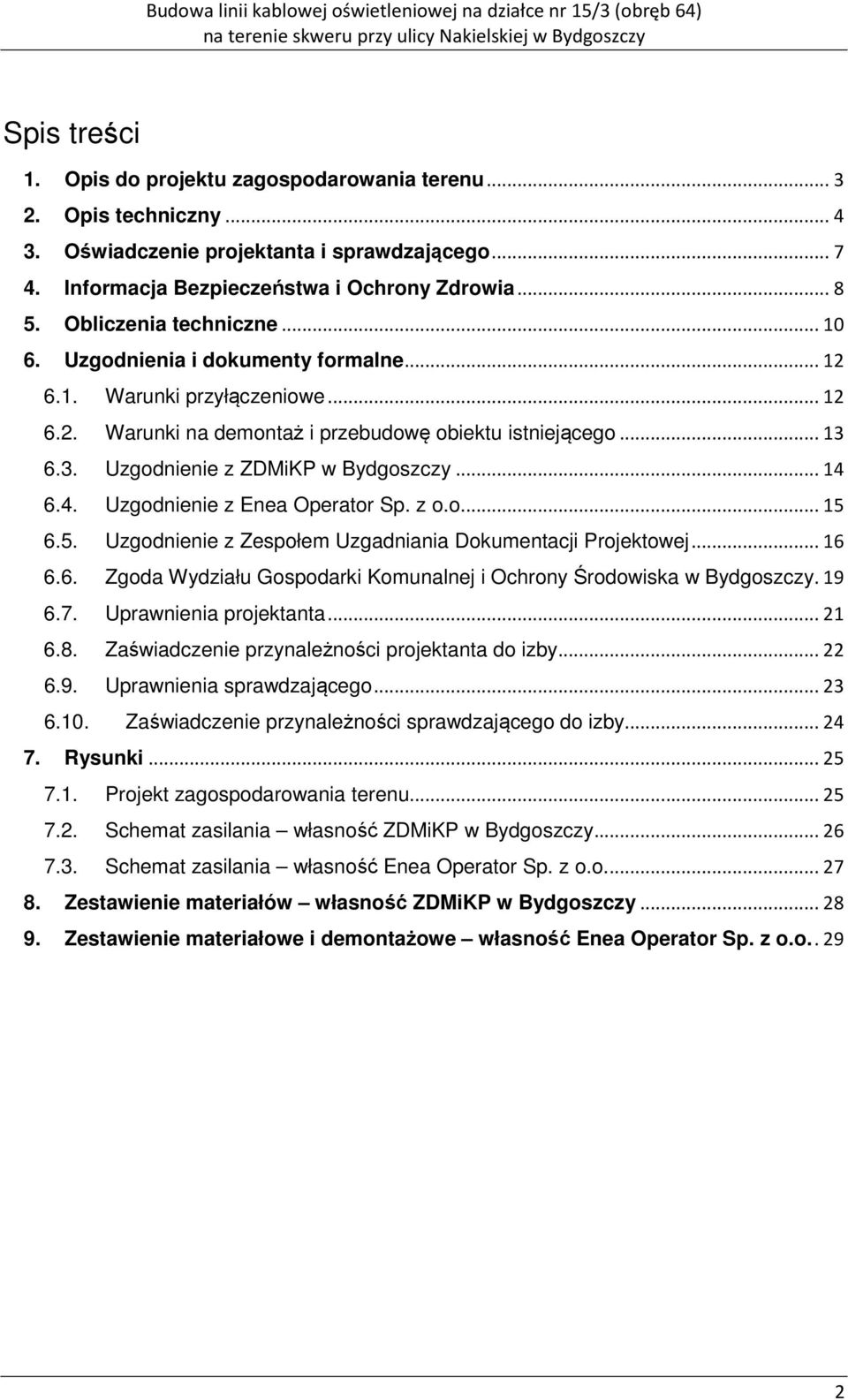

2 Spis treści 1. Opis do projektu zagospodarowania terenu Opis techniczny Oświadczenie projektanta i sprawdzającego Informacja Bezpieczeństwa i Ochrony Zdrowia Obliczenia techniczne Uzgodnienia i dokumenty formalne Warunki przyłączeniowe Warunki na demontaż i przebudowę obiektu istniejącego Uzgodnienie z ZDMiKP w Bydgoszczy Uzgodnienie z Enea Operator Sp. z o.o Uzgodnienie z Zespołem Uzgadniania Dokumentacji Projektowej Zgoda Wydziału Gospodarki Komunalnej i Ochrony Środowiska w Bydgoszczy Uprawnienia projektanta Zaświadczenie przynależności projektanta do izby Uprawnienia sprawdzającego Zaświadczenie przynależności sprawdzającego do izby Rysunki Projekt zagospodarowania terenu Schemat zasilania własność ZDMiKP w Bydgoszczy Schemat zasilania własność Enea Operator Sp. z o.o Zestawienie materiałów własność ZDMiKP w Bydgoszczy Zestawienie materiałowe i demontażowe własność Enea Operator Sp. z o.o

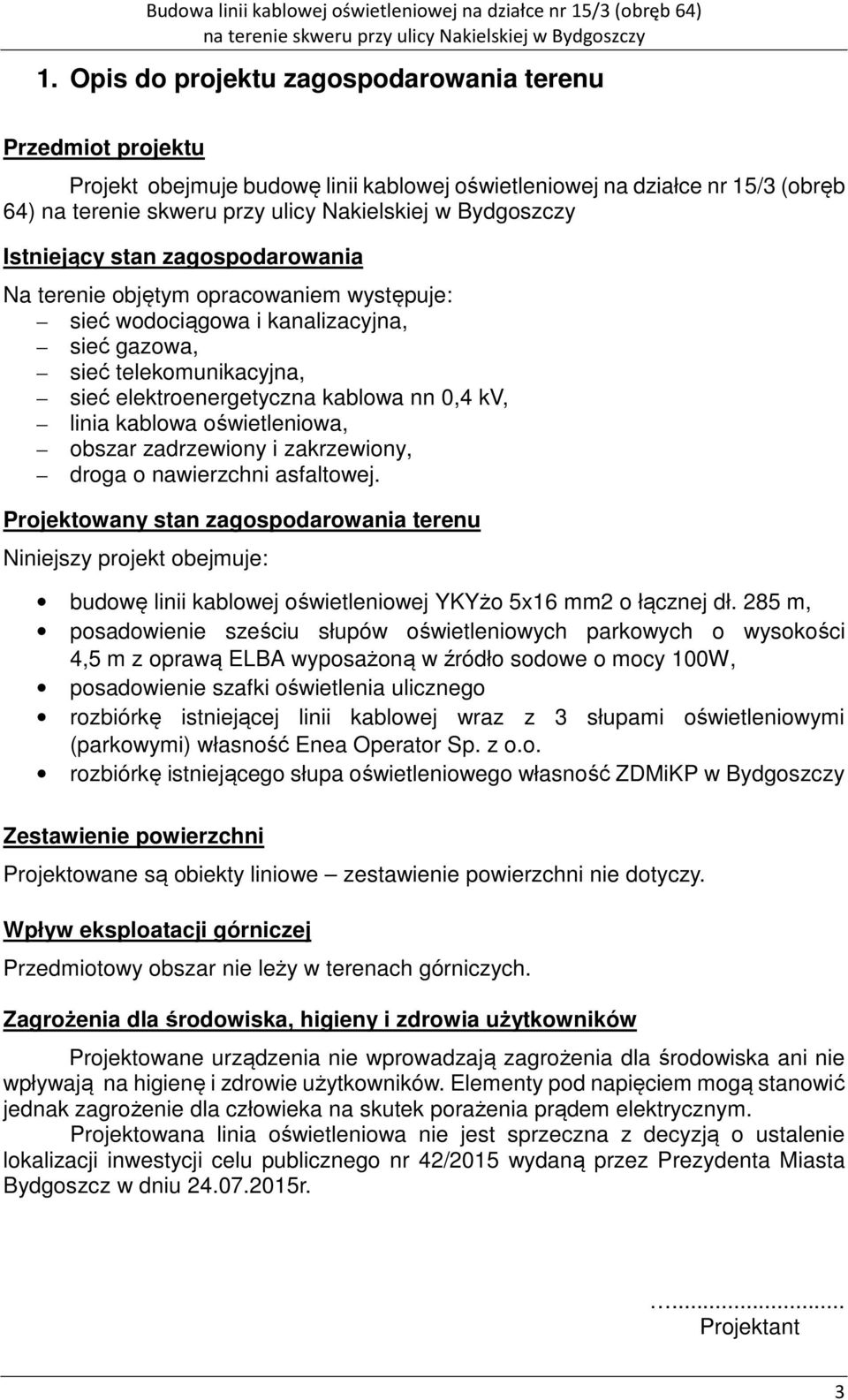

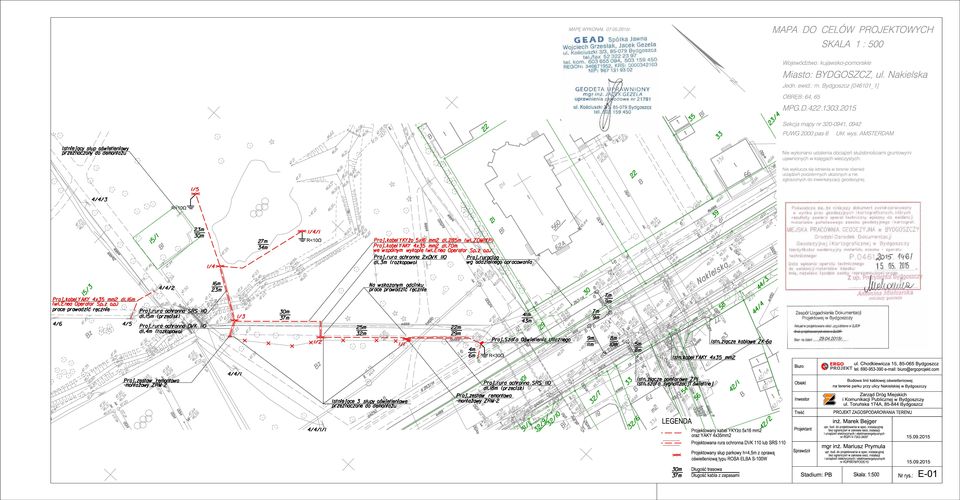

3 1. Opis do projektu zagospodarowania terenu Przedmiot projektu Projekt obejmuje budowę linii kablowej oświetleniowej na działce nr 15/3 (obręb 64) Istniejący stan zagospodarowania Na terenie objętym opracowaniem występuje: sieć wodociągowa i kanalizacyjna, sieć gazowa, sieć telekomunikacyjna, sieć elektroenergetyczna kablowa nn 0,4 kv, linia kablowa oświetleniowa, obszar zadrzewiony i zakrzewiony, droga o nawierzchni asfaltowej. Projektowany stan zagospodarowania terenu Niniejszy projekt obejmuje: budowę linii kablowej oświetleniowej YKYżo 5x16 mm2 o łącznej dł. 285 m, posadowienie sześciu słupów oświetleniowych parkowych o wysokości 4,5 m z oprawą ELBA wyposażoną w źródło sodowe o mocy 100W, posadowienie szafki oświetlenia ulicznego rozbiórkę istniejącej linii kablowej wraz z 3 słupami oświetleniowymi (parkowymi) własność Enea Operator Sp. z o.o. rozbiórkę istniejącego słupa oświetleniowego własność ZDMiKP w Bydgoszczy Zestawienie powierzchni Projektowane są obiekty liniowe zestawienie powierzchni nie dotyczy. Wpływ eksploatacji górniczej Przedmiotowy obszar nie leży w terenach górniczych. Zagrożenia dla środowiska, higieny i zdrowia użytkowników Projektowane urządzenia nie wprowadzają zagrożenia dla środowiska ani nie wpływają na higienę i zdrowie użytkowników. Elementy pod napięciem mogą stanowić jednak zagrożenie dla człowieka na skutek porażenia prądem elektrycznym. Projektowana linia oświetleniowa nie jest sprzeczna z decyzją o ustalenie lokalizacji inwestycji celu publicznego nr 42/2015 wydaną przez Prezydenta Miasta Bydgoszcz w dniu r.... Projektant 3

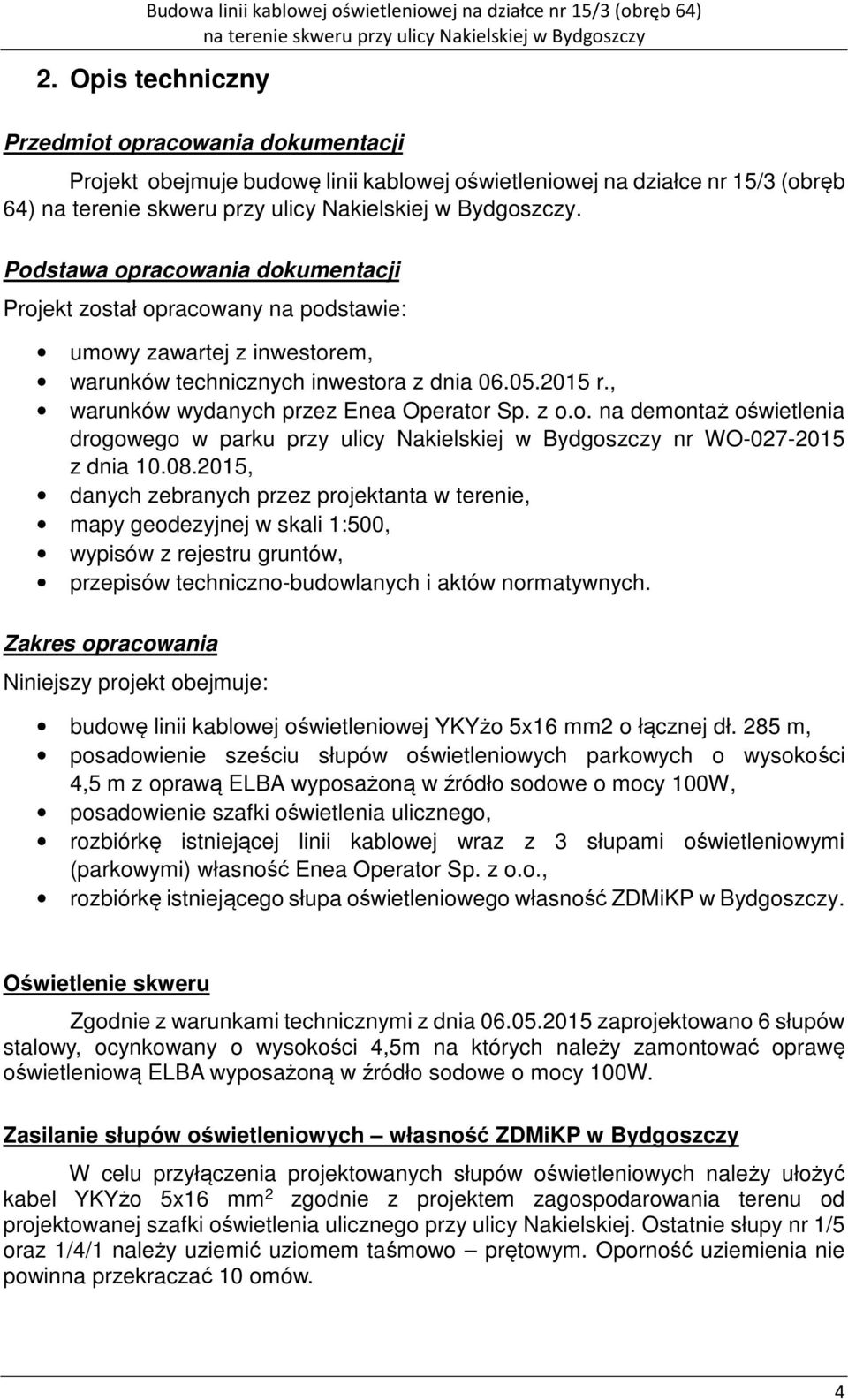

4 2. Opis techniczny Przedmiot opracowania dokumentacji Projekt obejmuje budowę linii kablowej oświetleniowej na działce nr 15/3 (obręb 64). Podstawa opracowania dokumentacji Projekt został opracowany na podstawie: umowy zawartej z inwestorem, warunków technicznych inwestora z dnia r., warunków wydanych przez Enea Operator Sp. z o.o. na demontaż oświetlenia drogowego w parku przy ulicy Nakielskiej w Bydgoszczy nr WO z dnia , danych zebranych przez projektanta w terenie, mapy geodezyjnej w skali 1:500, wypisów z rejestru gruntów, przepisów techniczno-budowlanych i aktów normatywnych. Zakres opracowania Niniejszy projekt obejmuje: budowę linii kablowej oświetleniowej YKYżo 5x16 mm2 o łącznej dł. 285 m, posadowienie sześciu słupów oświetleniowych parkowych o wysokości 4,5 m z oprawą ELBA wyposażoną w źródło sodowe o mocy 100W, posadowienie szafki oświetlenia ulicznego, rozbiórkę istniejącej linii kablowej wraz z 3 słupami oświetleniowymi (parkowymi) własność Enea Operator Sp. z o.o., rozbiórkę istniejącego słupa oświetleniowego własność ZDMiKP w Bydgoszczy. Oświetlenie skweru Zgodnie z warunkami technicznymi z dnia zaprojektowano 6 słupów stalowy, ocynkowany o wysokości 4,5m na których należy zamontować oprawę oświetleniową ELBA wyposażoną w źródło sodowe o mocy 100W. Zasilanie słupów oświetleniowych własność ZDMiKP w Bydgoszczy W celu przyłączenia projektowanych słupów oświetleniowych należy ułożyć kabel YKYżo 5x16 mm 2 zgodnie z projektem zagospodarowania terenu od projektowanej szafki oświetlenia ulicznego przy ulicy Nakielskiej. Ostatnie słupy nr 1/5 oraz 1/4/1 należy uziemić uziomem taśmowo prętowym. Oporność uziemienia nie powinna przekraczać 10 omów. 4

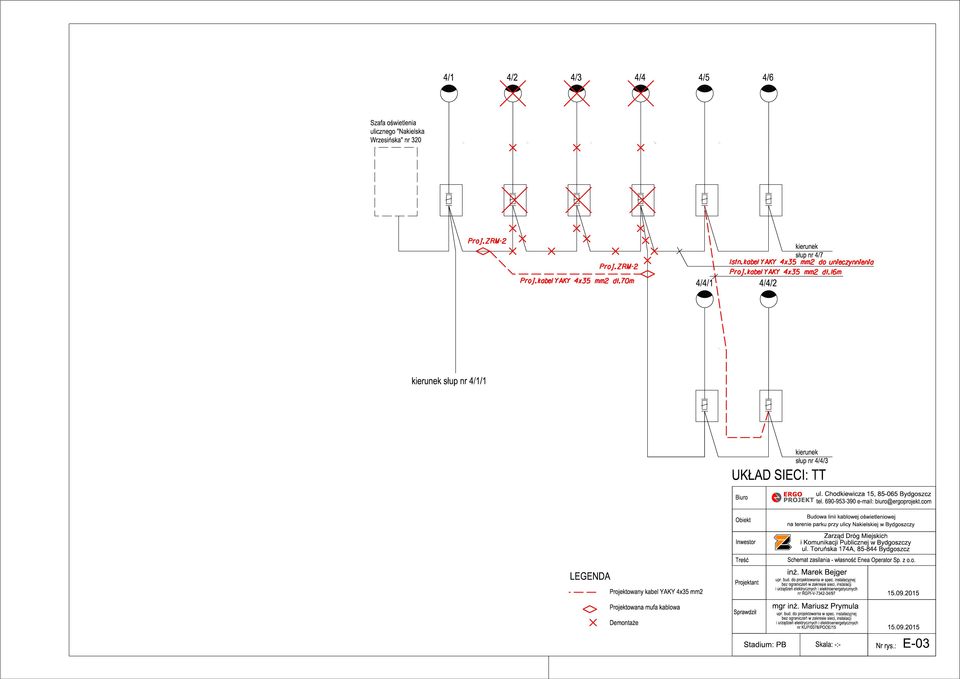

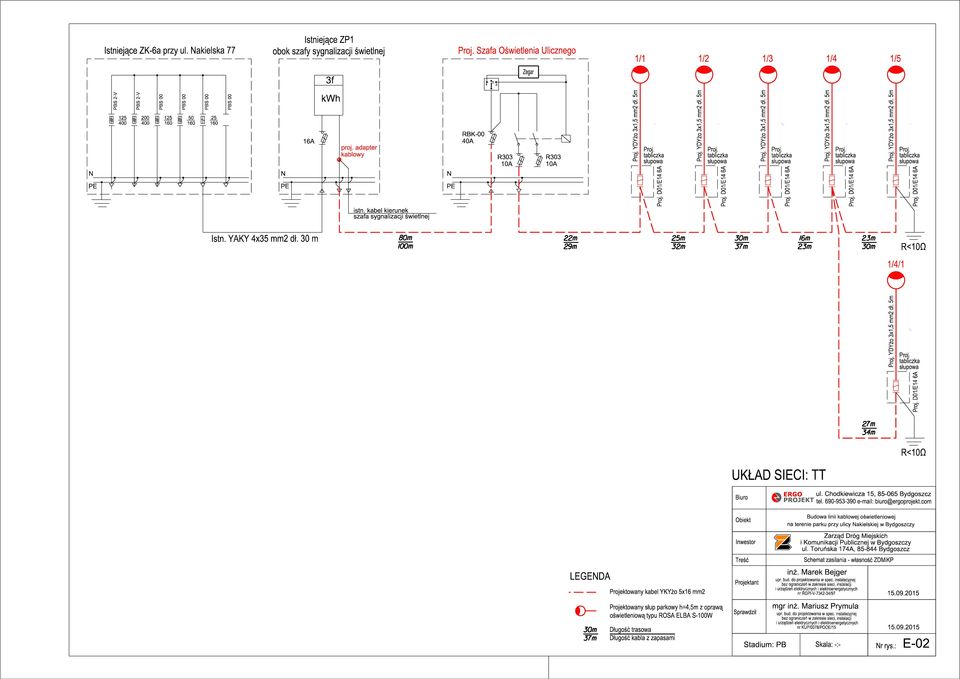

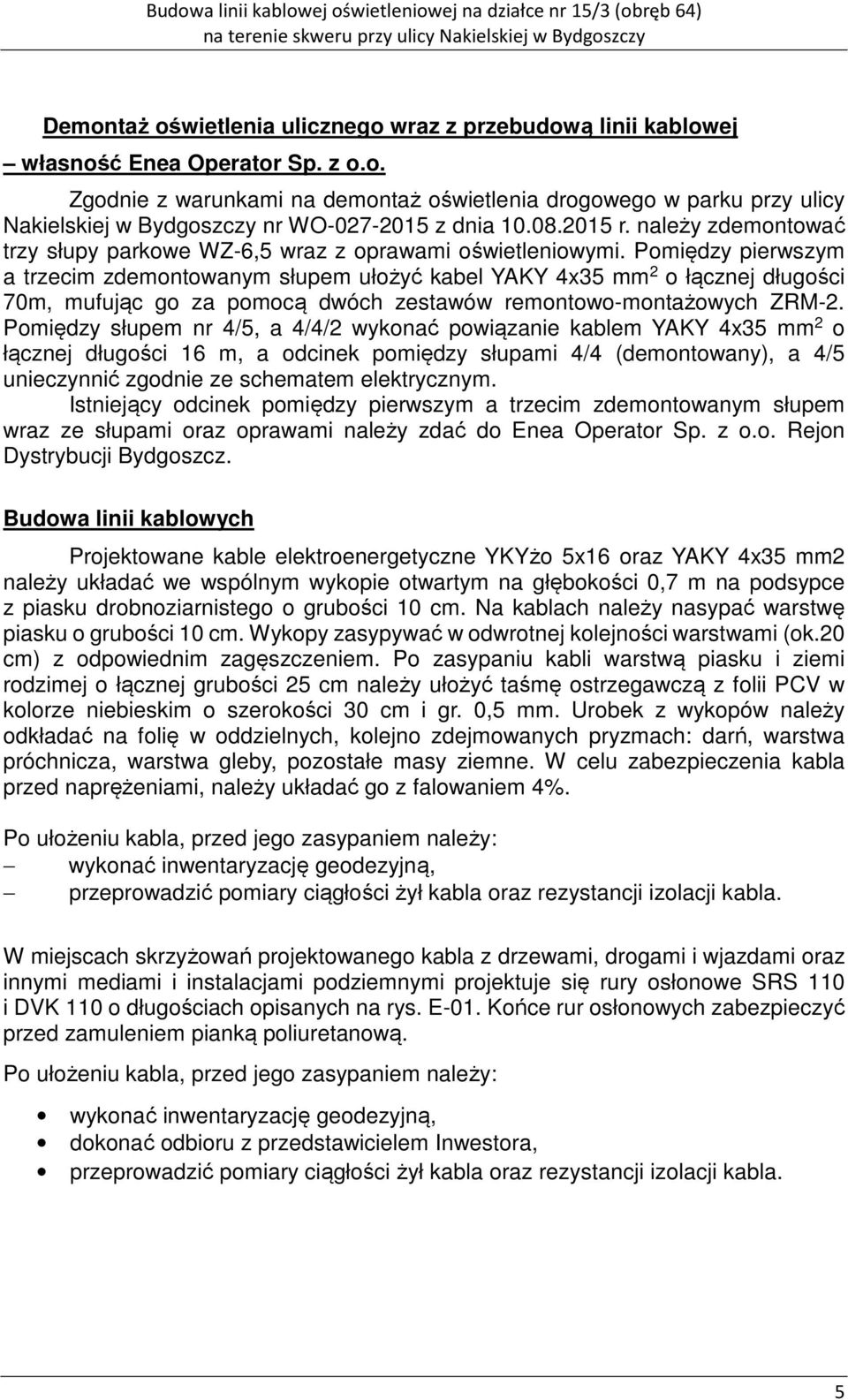

5 Demontaż oświetlenia ulicznego wraz z przebudową linii kablowej własność Enea Operator Sp. z o.o. Zgodnie z warunkami na demontaż oświetlenia drogowego w parku przy ulicy Nakielskiej w Bydgoszczy nr WO z dnia r. należy zdemontować trzy słupy parkowe WZ-6,5 wraz z oprawami oświetleniowymi. Pomiędzy pierwszym a trzecim zdemontowanym słupem ułożyć kabel YAKY 4x35 mm 2 o łącznej długości 70m, mufując go za pomocą dwóch zestawów remontowo-montażowych ZRM-2. Pomiędzy słupem nr 4/5, a 4/4/2 wykonać powiązanie kablem YAKY 4x35 mm 2 o łącznej długości 16 m, a odcinek pomiędzy słupami 4/4 (demontowany), a 4/5 unieczynnić zgodnie ze schematem elektrycznym. Istniejący odcinek pomiędzy pierwszym a trzecim zdemontowanym słupem wraz ze słupami oraz oprawami należy zdać do Enea Operator Sp. z o.o. Rejon Dystrybucji Bydgoszcz. Budowa linii kablowych Projektowane kable elektroenergetyczne YKYżo 5x16 oraz YAKY 4x35 mm2 należy układać we wspólnym wykopie otwartym na głębokości 0,7 m na podsypce z piasku drobnoziarnistego o grubości 10 cm. Na kablach należy nasypać warstwę piasku o grubości 10 cm. Wykopy zasypywać w odwrotnej kolejności warstwami (ok.20 cm) z odpowiednim zagęszczeniem. Po zasypaniu kabli warstwą piasku i ziemi rodzimej o łącznej grubości 25 cm należy ułożyć taśmę ostrzegawczą z folii PCV w kolorze niebieskim o szerokości 30 cm i gr. 0,5 mm. Urobek z wykopów należy odkładać na folię w oddzielnych, kolejno zdejmowanych pryzmach: darń, warstwa próchnicza, warstwa gleby, pozostałe masy ziemne. W celu zabezpieczenia kabla przed naprężeniami, należy układać go z falowaniem 4%. Po ułożeniu kabla, przed jego zasypaniem należy: wykonać inwentaryzację geodezyjną, przeprowadzić pomiary ciągłości żył kabla oraz rezystancji izolacji kabla. W miejscach skrzyżowań projektowanego kabla z drzewami, drogami i wjazdami oraz innymi mediami i instalacjami podziemnymi projektuje się rury osłonowe SRS 110 i DVK 110 o długościach opisanych na rys. E-01. Końce rur osłonowych zabezpieczyć przed zamuleniem pianką poliuretanową. Po ułożeniu kabla, przed jego zasypaniem należy: wykonać inwentaryzację geodezyjną, dokonać odbioru z przedstawicielem Inwestora, przeprowadzić pomiary ciągłości żył kabla oraz rezystancji izolacji kabla. 5

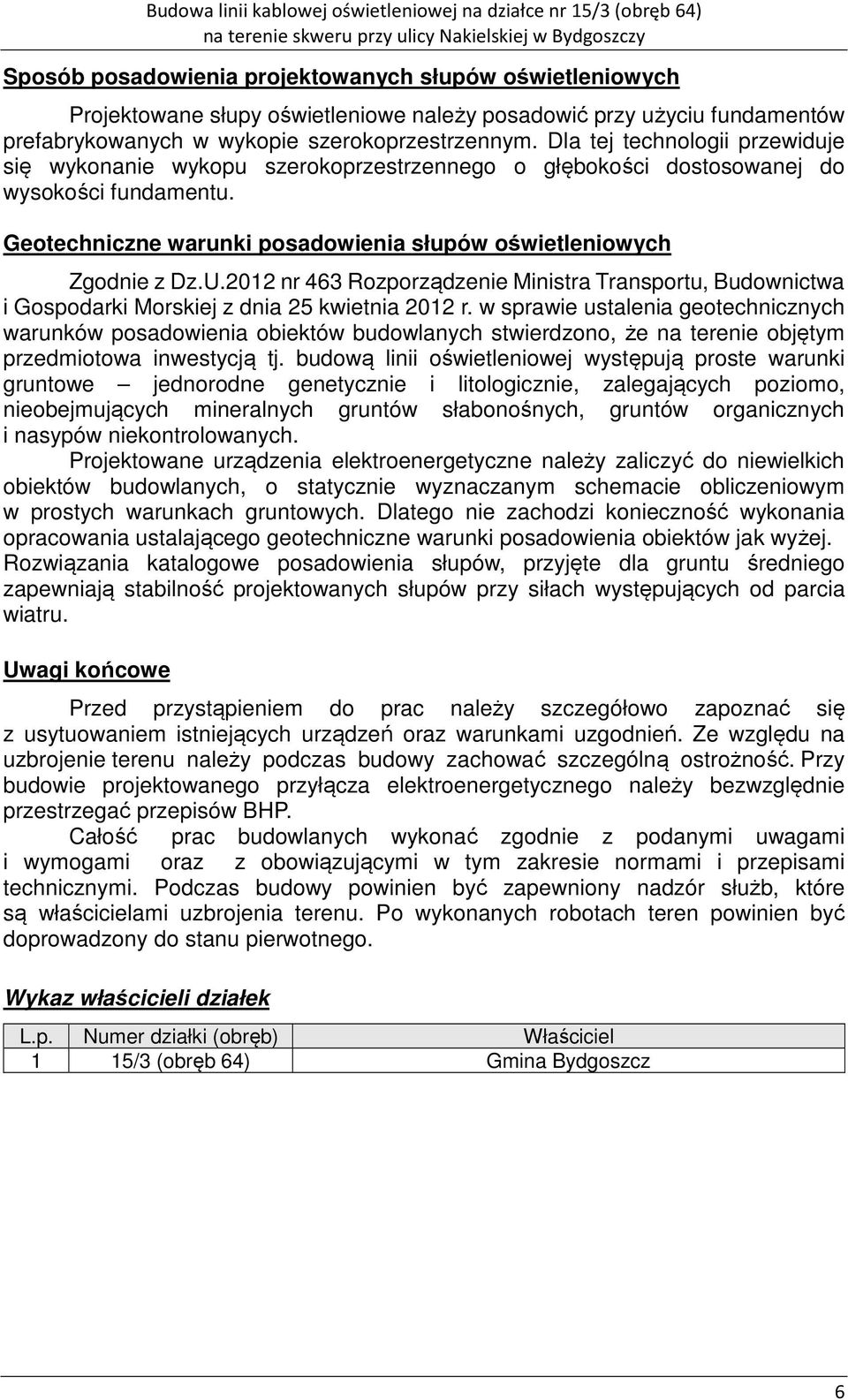

6 Sposób posadowienia projektowanych słupów oświetleniowych Projektowane słupy oświetleniowe należy posadowić przy użyciu fundamentów prefabrykowanych w wykopie szerokoprzestrzennym. Dla tej technologii przewiduje się wykonanie wykopu szerokoprzestrzennego o głębokości dostosowanej do wysokości fundamentu. Geotechniczne warunki posadowienia słupów oświetleniowych Zgodnie z Dz.U.2012 nr 463 Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych stwierdzono, że na terenie objętym przedmiotowa inwestycją tj. budową linii oświetleniowej występują proste warunki gruntowe jednorodne genetycznie i litologicznie, zalegających poziomo, nieobejmujących mineralnych gruntów słabonośnych, gruntów organicznych i nasypów niekontrolowanych. Projektowane urządzenia elektroenergetyczne należy zaliczyć do niewielkich obiektów budowlanych, o statycznie wyznaczanym schemacie obliczeniowym w prostych warunkach gruntowych. Dlatego nie zachodzi konieczność wykonania opracowania ustalającego geotechniczne warunki posadowienia obiektów jak wyżej. Rozwiązania katalogowe posadowienia słupów, przyjęte dla gruntu średniego zapewniają stabilność projektowanych słupów przy siłach występujących od parcia wiatru. Uwagi końcowe Przed przystąpieniem do prac należy szczegółowo zapoznać się z usytuowaniem istniejących urządzeń oraz warunkami uzgodnień. Ze względu na uzbrojenie terenu należy podczas budowy zachować szczególną ostrożność. Przy budowie projektowanego przyłącza elektroenergetycznego należy bezwzględnie przestrzegać przepisów BHP. Całość prac budowlanych wykonać zgodnie z podanymi uwagami i wymogami oraz z obowiązującymi w tym zakresie normami i przepisami technicznymi. Podczas budowy powinien być zapewniony nadzór służb, które są właścicielami uzbrojenia terenu. Po wykonanych robotach teren powinien być doprowadzony do stanu pierwotnego. Wykaz właścicieli działek L.p. Numer działki (obręb) Właściciel 1 15/3 (obręb 64) Gmina Bydgoszcz 6

7 3. Oświadczenie projektanta i sprawdzającego Bydgoszcz, dnia r. OŚWIADCZENIE Oświadczam, że projekt budowlany o nazwie: Budowa linii kablowej oświetleniowej na działce nr 15/3 (obręb 64) na terenie skweru przy ulicy Nakielskiej w Bydgoszczy został sporządzony zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu jakiemu ma służyć Projektant Sprawdził 7

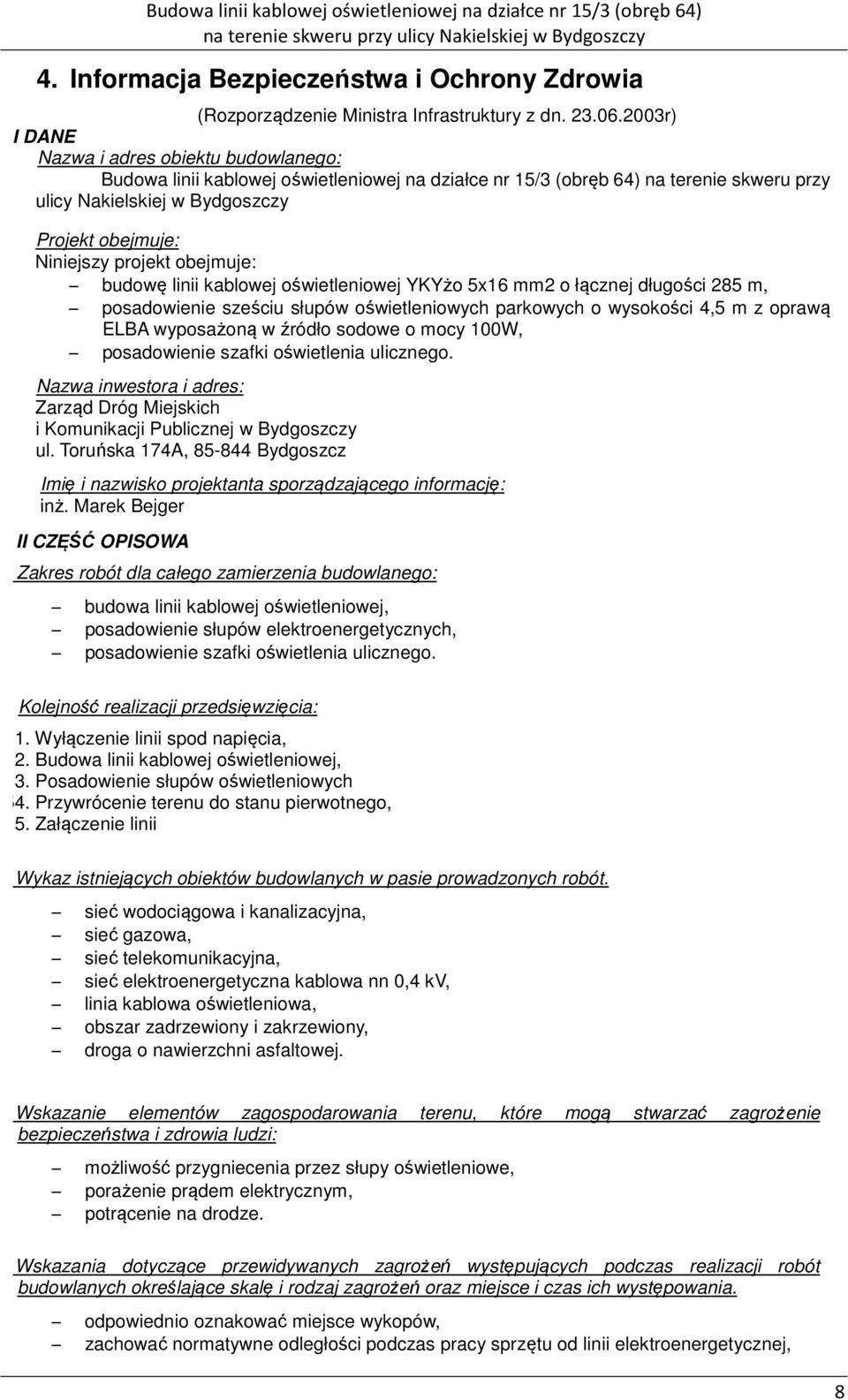

8 4. Informacja Bezpieczeństwa i Ochrony Zdrowia (Rozporządzenie Ministra Infrastruktury z dn r) I DANE Nazwa i adres obiektu budowlanego: Budowa linii kablowej oświetleniowej na działce nr 15/3 (obręb 64) na terenie skweru przy ulicy Nakielskiej w Bydgoszczy Projekt obejmuje: Niniejszy projekt obejmuje: budowę linii kablowej oświetleniowej YKYżo 5x16 mm2 o łącznej długości 285 m, posadowienie sześciu słupów oświetleniowych parkowych o wysokości 4,5 m z oprawą ELBA wyposażoną w źródło sodowe o mocy 100W, posadowienie szafki oświetlenia ulicznego. Nazwa inwestora i adres: Zarząd Dróg Miejskich i Komunikacji Publicznej w Bydgoszczy ul. Toruńska 174A, Bydgoszcz Imię i nazwisko projektanta sporządzającego informację: inż. Marek Bejger II CZĘŚĆ OPISOWA Zakres robót dla całego zamierzenia budowlanego: budowa linii kablowej oświetleniowej, posadowienie słupów elektroenergetycznych, posadowienie szafki oświetlenia ulicznego. Kolejność realizacji przedsięwzięcia: 1. Wyłączenie linii spod napięcia, 2. Budowa linii kablowej oświetleniowej, 3. Posadowienie słupów oświetleniowych 54. Przywrócenie terenu do stanu pierwotnego, 5. Załączenie linii Wykaz istniejących obiektów budowlanych w pasie prowadzonych robót. sieć wodociągowa i kanalizacyjna, sieć gazowa, sieć telekomunikacyjna, sieć elektroenergetyczna kablowa nn 0,4 kv, linia kablowa oświetleniowa, obszar zadrzewiony i zakrzewiony, droga o nawierzchni asfaltowej. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: możliwość przygniecenia przez słupy oświetleniowe, porażenie prądem elektrycznym, potrącenie na drodze. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania. odpowiednio oznakować miejsce wykopów, zachować normatywne odległości podczas pracy sprzętu od linii elektroenergetycznej, 8

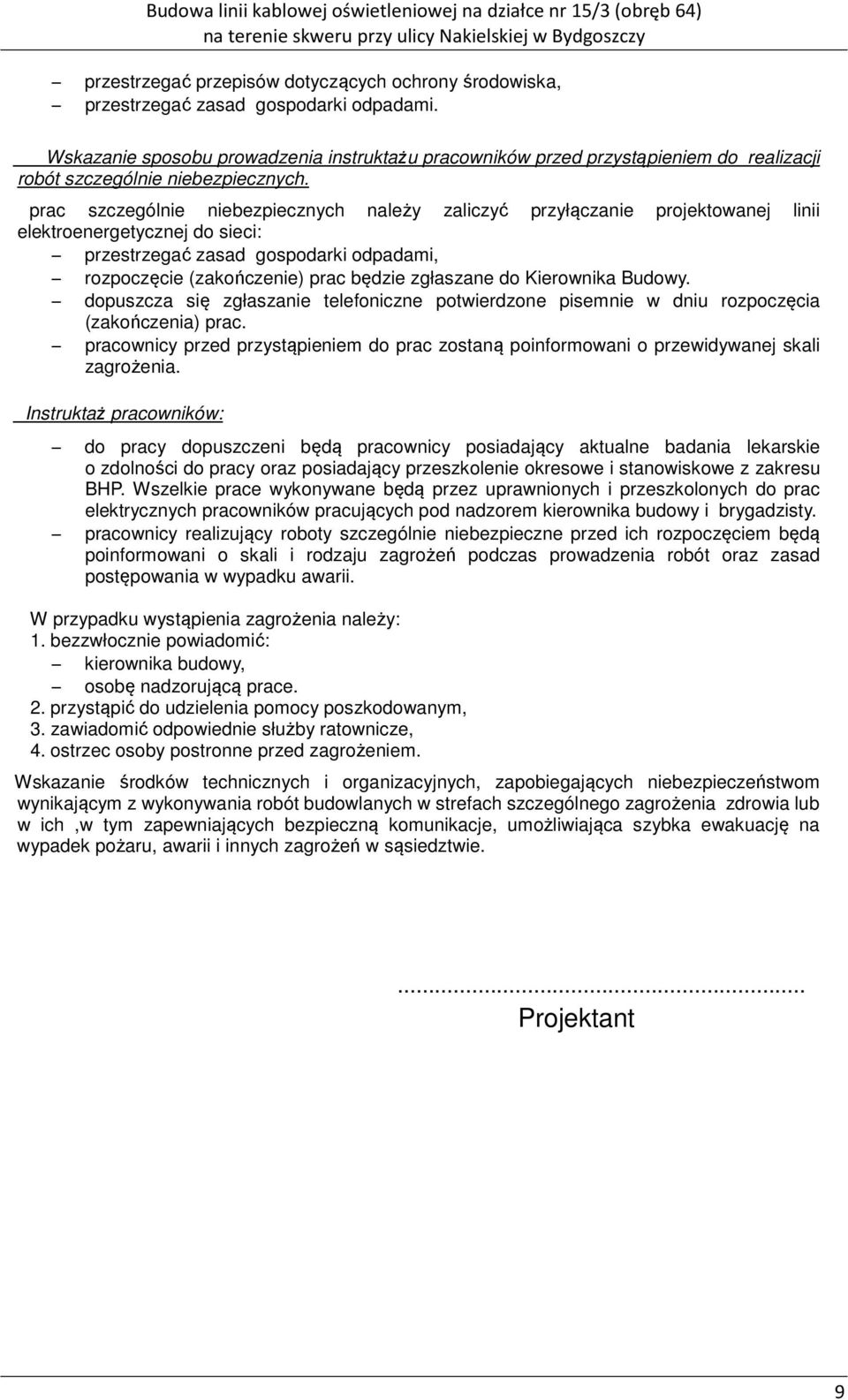

9 przestrzegać przepisów dotyczących ochrony środowiska, przestrzegać zasad gospodarki odpadami. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Do prac szczególnie niebezpiecznych należy zaliczyć przyłączanie projektowanej linii elektroenergetycznej do sieci: przestrzegać zasad gospodarki odpadami, rozpoczęcie (zakończenie) prac będzie zgłaszane do Kierownika Budowy. dopuszcza się zgłaszanie telefoniczne potwierdzone pisemnie w dniu rozpoczęcia (zakończenia) prac. pracownicy przed przystąpieniem do prac zostaną poinformowani o przewidywanej skali zagrożenia. Instruktaż pracowników: do pracy dopuszczeni będą pracownicy posiadający aktualne badania lekarskie o zdolności do pracy oraz posiadający przeszkolenie okresowe i stanowiskowe z zakresu BHP. Wszelkie prace wykonywane będą przez uprawnionych i przeszkolonych do prac elektrycznych pracowników pracujących pod nadzorem kierownika budowy i brygadzisty. pracownicy realizujący roboty szczególnie niebezpieczne przed ich rozpoczęciem będą poinformowani o skali i rodzaju zagrożeń podczas prowadzenia robót oraz zasad postępowania w wypadku awarii. W przypadku wystąpienia zagrożenia należy: 1. bezzwłocznie powiadomić: kierownika budowy, osobę nadzorującą prace. 2. przystąpić do udzielenia pomocy poszkodowanym, 3. zawiadomić odpowiednie służby ratownicze, 4. ostrzec osoby postronne przed zagrożeniem. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich,w tym zapewniających bezpieczną komunikacje, umożliwiająca szybka ewakuację na wypadek pożaru, awarii i innych zagrożeń w sąsiedztwie.... Projektant 9

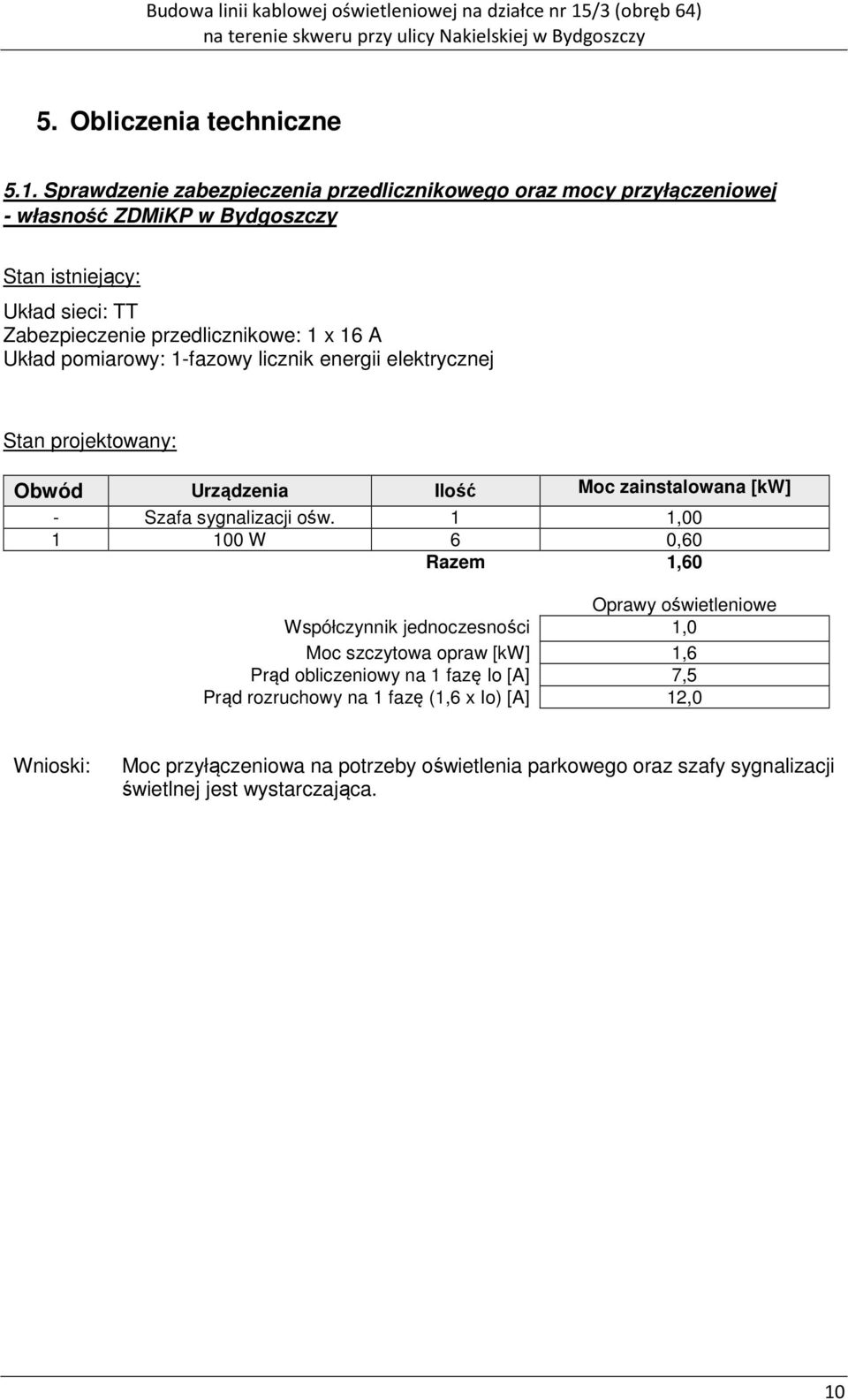

10 5. Obliczenia techniczne 5.1. Sprawdzenie zabezpieczenia przedlicznikowego oraz mocy przyłączeniowej - własność ZDMiKP w Bydgoszczy Stan istniejący: Układ sieci: TT Zabezpieczenie przedlicznikowe: 1 x 16 A Układ pomiarowy: 1-fazowy licznik energii elektrycznej Stan projektowany: Obwód Urządzenia Ilość Moc zainstalowana [kw] - Szafa sygnalizacji ośw. 1 1, W 6 0,60 Razem 1,60 Oprawy oświetleniowe Współczynnik jednoczesności 1,0 Moc szczytowa opraw [kw] 1,6 Prąd obliczeniowy na 1 fazę Io [A] 7,5 Prąd rozruchowy na 1 fazę (1,6 x Io) [A] 12,0 Wnioski: Moc przyłączeniowa na potrzeby oświetlenia parkowego oraz szafy sygnalizacji świetlnej jest wystarczająca. 10

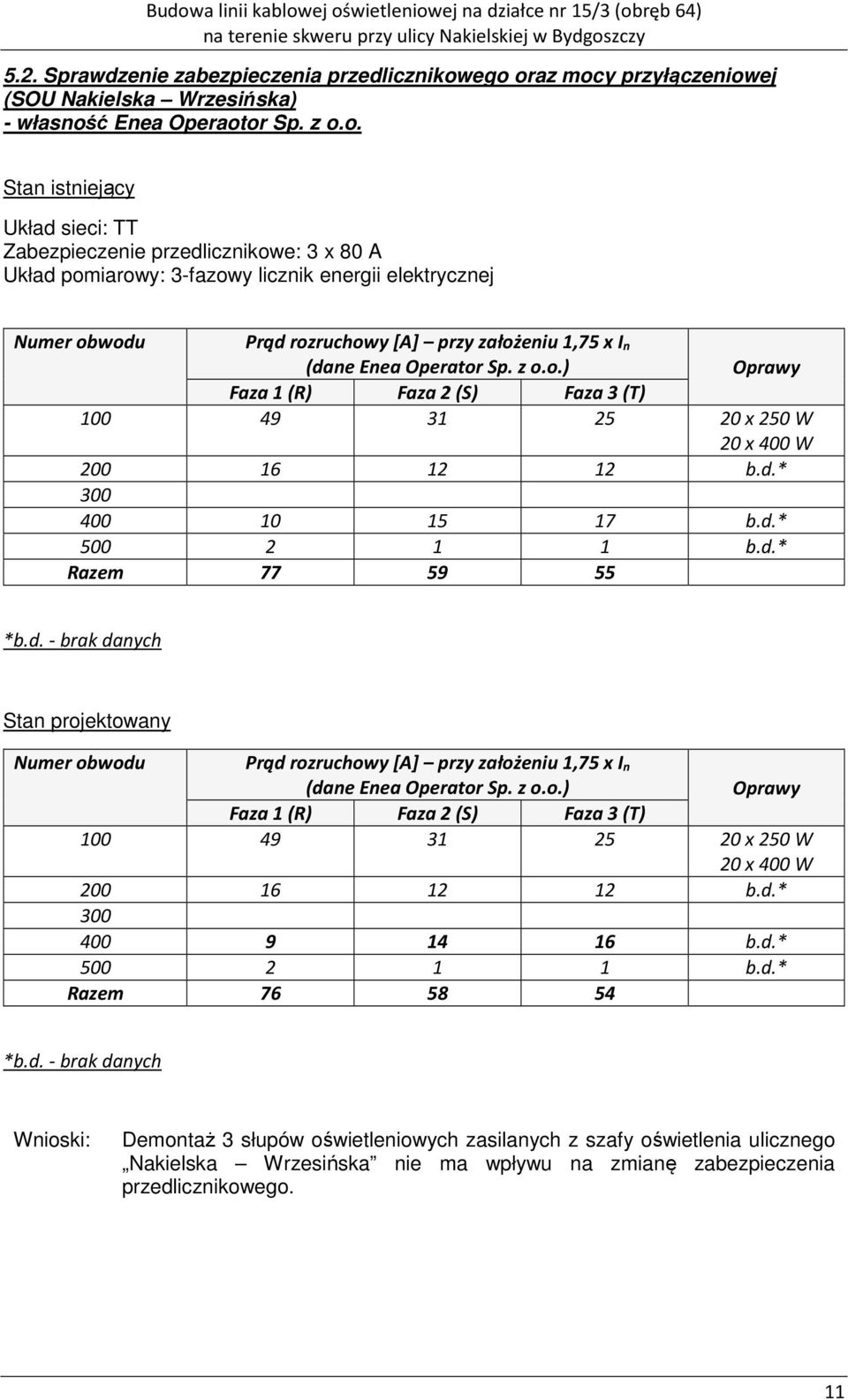

11 5.2. Sprawdzenie zabezpieczenia przedlicznikowego oraz mocy przyłączeniowej (SOU Nakielska Wrzesińska) - własność Enea Operaotor Sp. z o.o. Stan istniejący Układ sieci: TT Zabezpieczenie przedlicznikowe: 3 x 80 A Układ pomiarowy: 3-fazowy licznik energii elektrycznej Numer obwodu Prąd rozruchowy [A] przy założeniu 1,75 x I n (dane Enea Operator Sp. z o.o.) Oprawy Faza 1 (R) Faza 2 (S) Faza 3 (T) x 250 W 20 x 400 W b.d.* b.d.* b.d.* Razem *b.d. - brak danych Stan projektowany Numer obwodu Prąd rozruchowy [A] przy założeniu 1,75 x I n (dane Enea Operator Sp. z o.o.) Oprawy Faza 1 (R) Faza 2 (S) Faza 3 (T) x 250 W 20 x 400 W b.d.* b.d.* b.d.* Razem *b.d. - brak danych Wnioski: Demontaż 3 słupów oświetleniowych zasilanych z szafy oświetlenia ulicznego Nakielska Wrzesińska nie ma wpływu na zmianę zabezpieczenia przedlicznikowego. 11

12

13

14

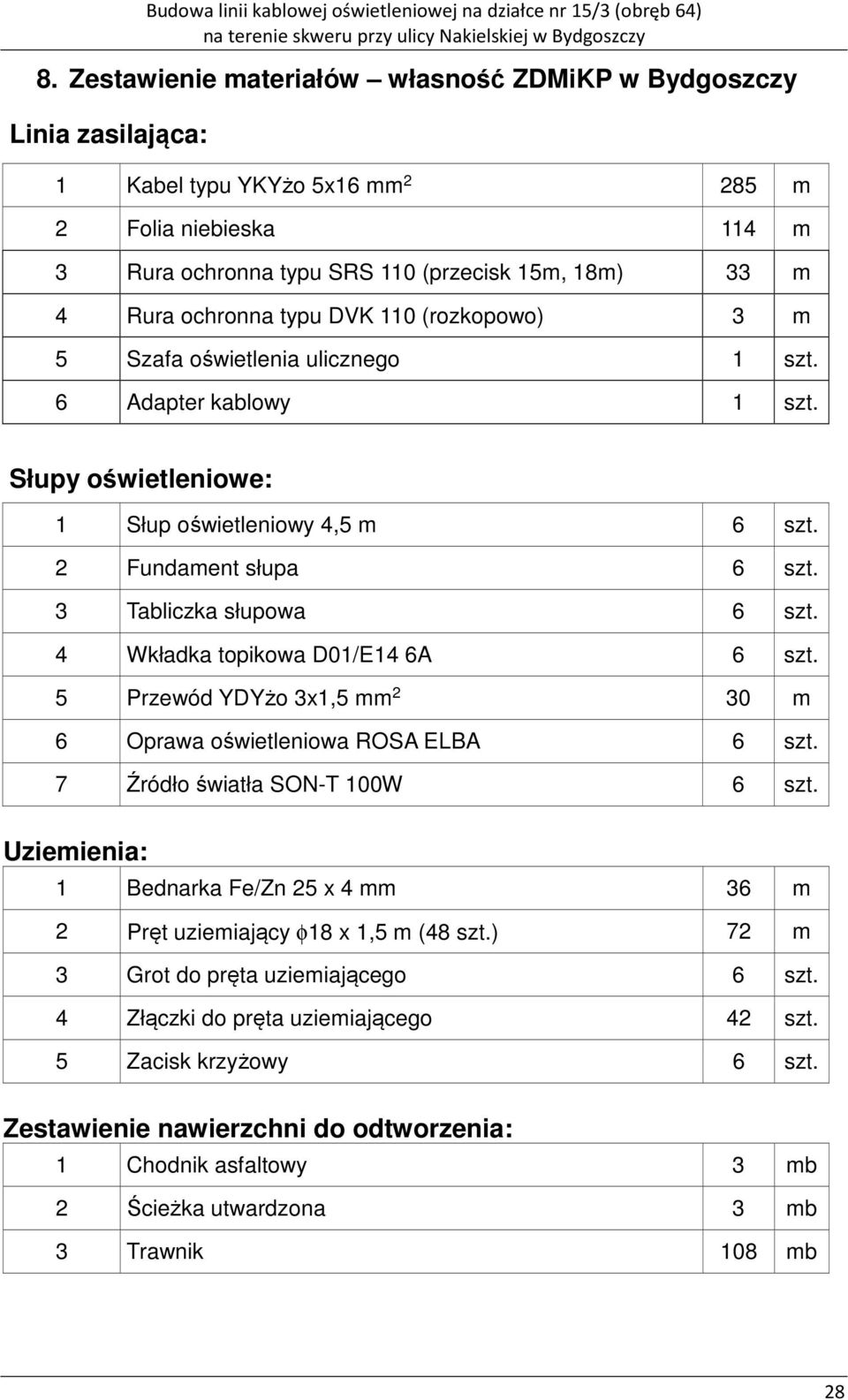

15 8. Zestawienie materiałów własność ZDMiKP w Bydgoszczy Linia zasilająca: 1 Kabel typu YKYżo 5x16 mm m 2 Folia niebieska 114 m 3 Rura ochronna typu SRS 110 (przecisk 15m, 18m) 33 m 4 Rura ochronna typu DVK 110 (rozkopowo) 3 m 5 Szafa oświetlenia ulicznego 1 szt. 6 Adapter kablowy 1 szt. Słupy oświetleniowe: 1 Słup oświetleniowy 4,5 m 6 szt. 2 Fundament słupa 6 szt. 3 Tabliczka słupowa 6 szt. 4 Wkładka topikowa D01/E14 6A 6 szt. 5 Przewód YDYżo 3x1,5 mm 2 30 m 6 Oprawa oświetleniowa ROSA ELBA 6 szt. 7 Źródło światła SON-T 100W 6 szt. Uziemienia: 1 Bednarka Fe/Zn 25 x 4 mm 36 m 2 Pręt uziemiający φ18 x 1,5 m (48 szt.) 72 m 3 Grot do pręta uziemiającego 6 szt. 4 Złączki do pręta uziemiającego 42 szt. 5 Zacisk krzyżowy 6 szt. Zestawienie nawierzchni do odtworzenia: 1 Chodnik asfaltowy 3 mb 2 Ścieżka utwardzona 3 mb 3 Trawnik 108 mb 28

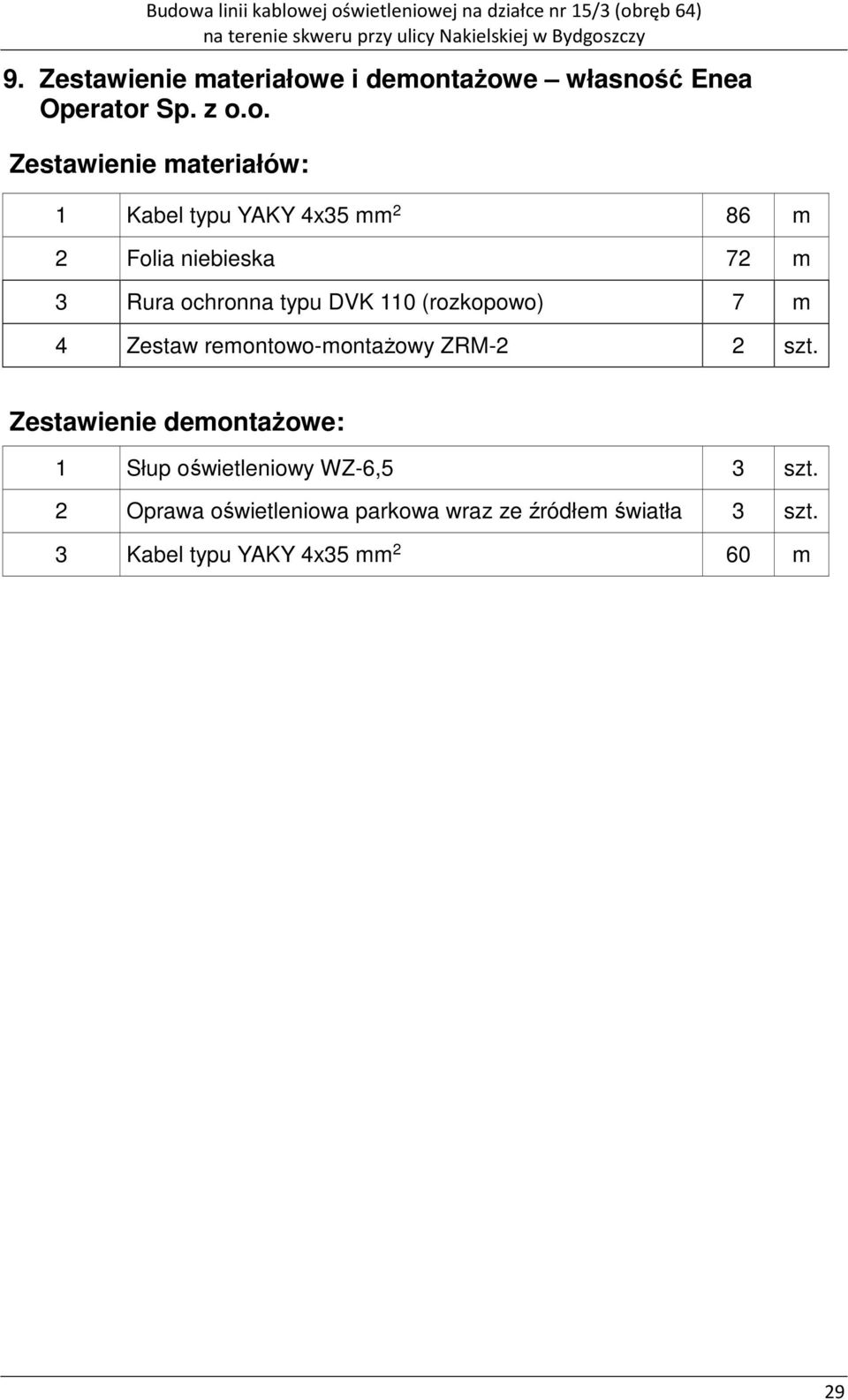

16 9. Zestawienie materiałowe i demontażowe własność Enea Operator Sp. z o.o. Zestawienie materiałów: 1 Kabel typu YAKY 4x35 mm 2 86 m 2 Folia niebieska 72 m 3 Rura ochronna typu DVK 110 (rozkopowo) 7 m 4 Zestaw remontowo-montażowy ZRM-2 2 szt. Zestawienie demontażowe: 1 Słup oświetleniowy WZ-6,5 3 szt. 2 Oprawa oświetleniowa parkowa wraz ze źródłem światła 3 szt. 3 Kabel typu YAKY 4x35 mm 2 60 m 29
