REALIZACJA W TRYBIE POZWOLENIA NA BUDOWĘ. Numer wewnętrzny: 43/2014 PROJEKT BUDOWLANY

Transkrypt

1 Biuro: ul. Chodkiewicza 15, Bydgoszcz tel REALIZACJA W TRYBIE POZWOLENIA NA BUDOWĘ Numer wewnętrzny: 43/2014 PROJEKT BUDOWLANY Egz. nr 1 Nazwa i adres zadania: Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy Nazwa i adres inwestora: Zarząd Dróg Miejskich i Komunikacji Publicznej w Bydgoszczy ul. Toruńska 174A, Bydgoszcz Funkcja Imię i nazwisko Uprawnienia Podpis Projektant inż. Marek Bejger upr. bud. do projektowania w spec. instalacyjnej bez ograniczeń w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr RGPI-V / Sprawdził mgr inż. Arkadiusz Górski upr. bud. do projektowania i kierowania robotami budowlanymi bez ograniczeń, w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr KUP/0076/PWOE/ Asystent projektanta mgr inż. Mariusz Prymula

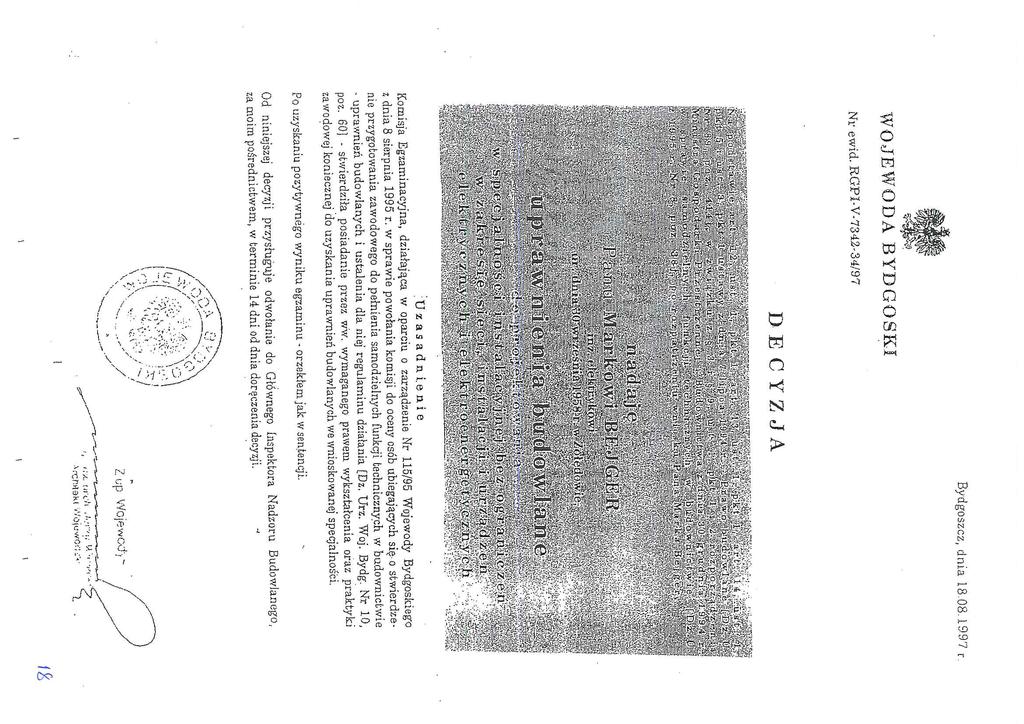

2 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy Spis treści 1. Opis do projektu zagospodarowania terenu Opis techniczny Oświadczenie projektanta i sprawdzającego Informacja Bezpieczeństwa i Ochrony Zdrowia Obliczenia techniczne Uzgodnienia i dokumenty formalne Warunki przyłączeniowe Uzgodnienie z ZDMiKP w Bydgoszczy Uzgodnienie z Zespołem Uzgadniania Dokumentacji Projektowej Zgoda Wydziału Gospodarki Komunalnej i Ochrony Środowiska w Bydgoszczy Uprawnienia projektanta Zaświadczenie przynależności projektanta do izby Uprawnienia sprawdzającego Zaświadczenie przynależności sprawdzającego do izby Rysunki Projekt zagospodarowania terenu Schemat zasilania Zestawienie materiałów i nawierzchni do odtworzenia

3 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy 1. Opis do projektu zagospodarowania terenu Przedmiot projektu Projekt obejmuje budowę linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy Istniejący stan zagospodarowania Na terenie objętym opracowaniem występuje: sieć wodociągowa i kanalizacyjna, sieć gazowa, sieć telekomunikacyjna, sieć elektroenergetyczna kablowa nn 0,4 kv, linia kablowa oświetleniowa, obszar zadrzewiony i zakrzewiony, droga o nawierzchni asfaltowej. Projektowany stan zagospodarowania terenu Niniejszy projekt obejmuje: budowę linii kablowej oświetleniowej YKYżo 5x16 mm2 o łącznej dł. 370 m, posadowienie dziewięciu słupów oświetleniowych parkowych o wysokości 4,5 m z oprawą ELBA wyposażoną w źródło sodowe o mocy 100W. Zestawienie powierzchni Projektowane są obiekty liniowe zestawienie powierzchni nie dotyczy. Wpływ eksploatacji górniczej Przedmiotowy obszar nie leży w terenach górniczych. Zagrożenia dla srodowiska, higieny i zdrowia uzytkowników Projektowane urządzenia nie wprowadzają zagrożenia dla środowiska ani nie wpływają na higienę i zdrowie użytkowników. Elementy pod napięciem mogą stanowić jednak zagrożenie dla człowieka na skutek porażenia prądem elektrycznym. Projektowana linia oświetleniowa nie jest sprzeczna z decyzją o ustalenie lokalizacji inwestycji celu publicznego nr 58/2014 wydaną przez Prezydenta Miasta Bydgoszcz w dniu r.... Projektant 3

4 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy 2. Opis techniczny Przedmiot opracowania dokumentacji Projekt obejmuje budowę linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy. Podstawa opracowania dokumentacji Projekt został opracowany na podstawie: umowy zawartej z inwestorem, warunków technicznych inwestora z dnia r. danych zebranych przez projektanta w terenie, mapy geodezyjnej w skali 1:500, wypisów z rejestru gruntów, przepisów techniczno-budowlanych i aktów normatywnych. Zakres opracowania Niniejszy projekt obejmuje: budowę linii kablowej oświetleniowej YKYżo 5x16 mm2 o łącznej dł. 370 m, posadowienie dziewięciu słupów oświetleniowych parkowych o wysokości 4,5 m z oprawą ELBA wyposażoną w źródło sodowe o mocy 100W. Oświetlenie skweru Zgodnie z warunkami technicznymi z dnia zaprojektowano 9 słupów stalowy, ocynkowany o wysokości 4,5m na których należy zamontować oprawę oświetleniową ELBA wyposażoną w źródło sodowe o mocy 100W. Zasilanie słupów oświetleniowych W celu przyłączenia projektowanych słupów oświetleniowych należy ułożyć kabel YKYżo 5x16 mm 2 zgodnie z projektem zagospodarowania terenu od istniejącego słupa oświetleniowego nr 1/7 znajdującego się przy ulicy Sułkowskiego Projektowany kabel elektroenergetyczny YKYżo 5x16 należy układać w wykopie otwartym na głębokości 0,7 m na podsypce z piasku drobnoziarnistego o grubości 10 cm. Na kablu należy nasypać warstwę piasku o grubości 10 cm. Wykopy zasypywać w odwrotnej kolejności warstwami (ok.20 cm) z odpowiednim zagęszczeniem. Po zasypaniu kabla warstwą piasku i ziemi rodzimej o łącznej grubości 25 cm należy ułożyć taśmę ostrzegawczą z folii PCV w kolorze niebieskim o szerokości 30 cm i gr. 0,5 mm. Urobek z wykopów należy odkładać na folię w oddzielnych, kolejno zdejmowanych pryzmach: darń, warstwa próchnicza, warstwa gleby, pozostałe masy ziemne. W celu zabezpieczenia kabla przed naprężeniami, należy układać go z falowaniem 4%. 4

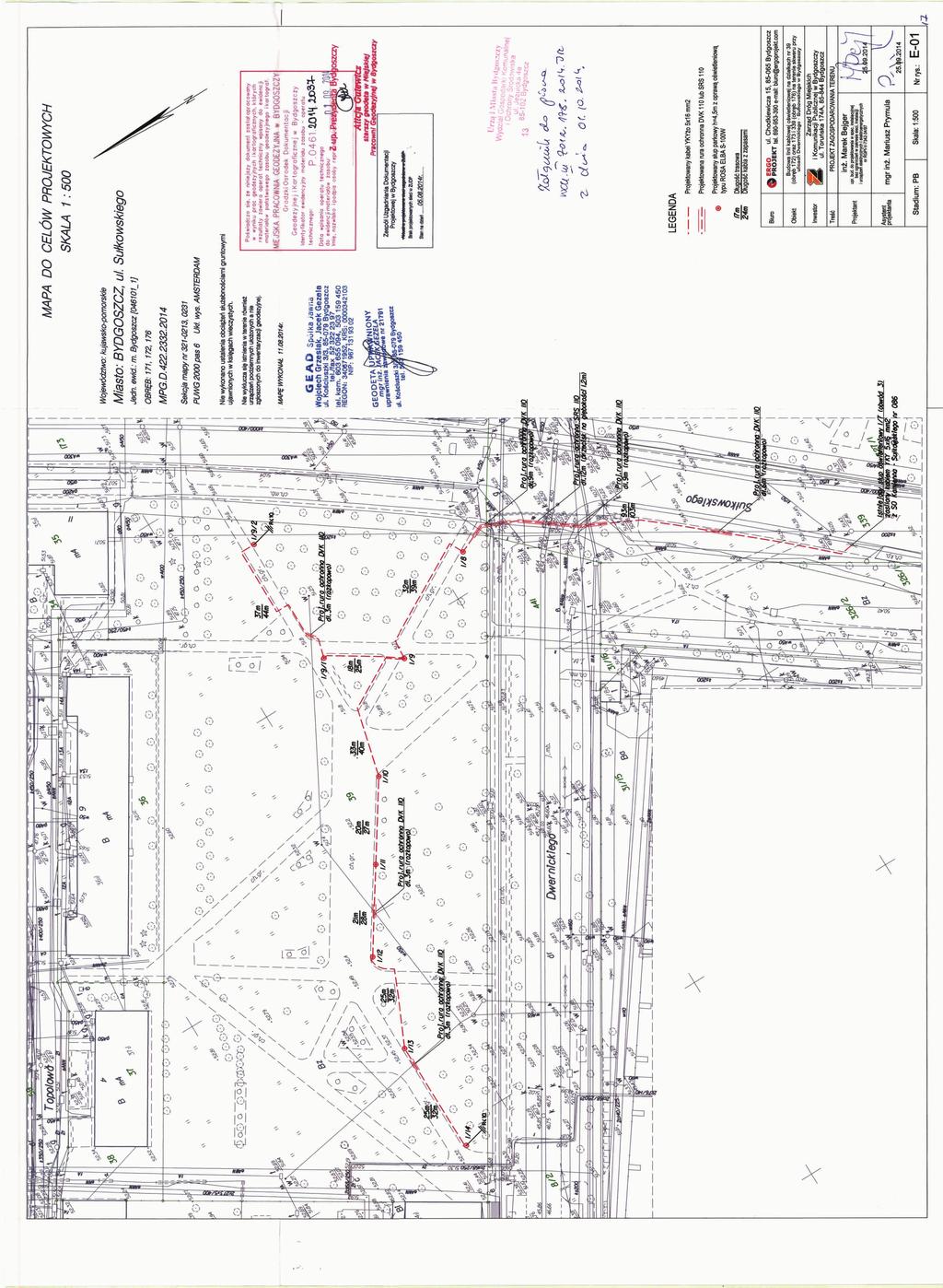

5 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy Po ułożeniu kabla, przed jego zasypaniem należy: wykonać inwentaryzację geodezyjną, przeprowadzić pomiary ciągłości żył kabla oraz rezystancji izolacji kabla. Ostatni słup nr 1/14 oraz 1/9/2 należy uziemić uziomem taśmowo prętowym. Oporność uziemienia nie powinna przekraczać 10 omów. W miejscach skrzyżowań projektowanego kabla z drzewami, drogami i wjazdami oraz innymi mediami i instalacjami podziemnymi projektuje się rury osłonowe SRS 110 i DVK 110 o długościach opisanych na rys. E-01. Końce rur osłonowych zabezpieczyć przed zamuleniem pianką poliuretanową. Po ułożeniu kabla, przed jego zasypaniem należy: wykonać inwentaryzację geodezyjną, dokonać odbioru z przedstawicielem Inwestora, przeprowadzić pomiary ciągłości żył kabla oraz rezystancji izolacji kabla. Ochrona dodatkowa od porażeń Z uwagi na istniejący układ sieci typu TN-C-S, jako dodatkową ochronę od porażeń zastosowano samoczynne, szybkie wyłączenie zasilania w wymaganym czasie. Uwagi końcowe Przed przystąpieniem do prac należy szczegółowo zapoznać się z usytuowaniem istniejących urządzeń oraz warunkami uzgodnień. Ze względu na uzbrojenie terenu należy podczas budowy zachować szczególną ostrożność. Przy budowie projektowanego przyłącza elektroenergetycznego należy bezwzględnie przestrzegać przepisów BHP. Całość prac budowlanych wykonać zgodnie z podanymi uwagami i wymogami oraz z obowiązującymi w tym zakresie normami i przepisami technicznymi. Podczas budowy powinien być zapewniony nadzór służb, które są właścicielami uzbrojenia terenu. Po wykonanych robotach teren powinien być doprowadzony do stanu pierwotnego. Wykaz właścicieli działek L.p. Numer działki (obręb) Właściciel Adres Urząd Miasta Bydgoszcz 39 (obręb 172) 1 Wydział Gospodarki Komunalnej i Ochrony Środowiska (obręb 176) Zarząd Dróg Miejskich 339 (obręb 176 i Komunikacji Publicznej w Bydgoszczy ul. Jezuicka Bydgoszcz ul. Toruńska 174A, Bydgoszcz 5

6 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy 3. Oświadczenie projektanta i sprawdzającego Bydgoszcz, dnia r. OŚWIADCZENIE Oświadczam, że projekt budowlany o nazwie: Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy został sporządzony zgodnie z obowiązującymi przepisami, normami i zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu jakiemu ma służyć Projektant Sprawdził 6

7 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy 4. Informacja Bezpieczeństwa i Ochrony Zdrowia (Rozporządzenie Ministra Infrastruktury z dn r) I DANE Nazwa i adres obiektu budowlanego: Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy Projekt obejmuje: Niniejszy projekt obejmuje: budowę linii kablowej oświetleniowej YKYżo 5x16 mm2 o łącznej długości 370 m, posadowienie dziewięciu słupów oświetleniowych parkowych o wysokości 4,5 m z oprawą ELBA wyposażoną w źródło sodowe o mocy 100W. Nazwa inwestora i adres: Zarząd Dróg Miejskich i Komunikacji Publicznej w Bydgoszczy ul. Toruńska 174A, Bydgoszcz Imię i nazwisko projektanta sporządzającego informację: inż. Marek Bejger II CZĘŚĆ OPISOWA Zakres robót dla całego zamierzenia budowlanego: budowa linii kablowej oświetleniowej, posadowienie słupów elektroenergetycznych. Kolejność realizacji przedsięwzięcia: 1. Wyłączenie linii spod napięcia, 2. Budowa linii kablowej oświetleniowej, 3. Posadowienie słupów oświetleniowych 54. Przywrócenie terenu do stanu pierwotnego, 5. Załączenie linii Wykaz istniejących obiektów budowlanych w pasie prowadzonych robót. sieć wodociągowa i kanalizacyjna, sieć gazowa, sieć telekomunikacyjna, sieć elektroenergetyczna kablowa nn 0,4 kv, linia kablowa oświetleniowa, obszar zadrzewiony i zakrzewiony, droga o nawierzchni asfaltowej. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: możliwość przygniecenia przez słupy oświetleniowe, porażenie prądem elektrycznym, potrącenie na drodze. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaj zagrożeń oraz miejsce i czas ich występowania. odpowiednio oznakować miejsce wykopów, 7

8 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy zachować normatywne odległości podczas pracy sprzętu od linii elektroenergetycznej, przestrzegać przepisów dotyczących ochrony środowiska, przestrzegać zasad gospodarki odpadami. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. prac szczególnie niebezpiecznych należy zaliczyć przyłączanie projektowanej linii elektroenergetycznej do sieci: przestrzegać zasad gospodarki odpadami, rozpoczęcie (zakończenie) prac będzie zgłaszane do Kierownika Budowy. dopuszcza się zgłaszanie telefoniczne potwierdzone pisemnie w dniu rozpoczęcia (zakończenia) prac. pracownicy przed przystąpieniem do prac zostaną poinformowani o przewidywanej skali zagrożenia. Instruktaż pracowników: do pracy dopuszczeni będą pracownicy posiadający aktualne badania lekarskie o zdolności do pracy oraz posiadający przeszkolenie okresowe i stanowiskowe z zakresu BHP. Wszelkie prace wykonywane będą przez uprawnionych i przeszkolonych do prac elektrycznych pracowników pracujących pod nadzorem kierownika budowy i brygadzisty. pracownicy realizujący roboty szczególnie niebezpieczne przed ich rozpoczęciem będą poinformowani o skali i rodzaju zagrożeń podczas prowadzenia robót oraz zasad postępowania w wypadku awarii. W przypadku wystąpienia zagrożenia należy: 1. bezzwłocznie powiadomić: kierownika budowy, osobę nadzorującą prace. 2. przystąpić do udzielenia pomocy poszkodowanym, 3. zawiadomić odpowiednie służby ratownicze, 4. ostrzec osoby postronne przed zagrożeniem. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich,w tym zapewniających bezpieczną komunikacje, umożliwiająca szybka ewakuację na wypadek pożaru, awarii i innych zagrożeń w sąsiedztwie.... Projektant 8

9 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy 5. Obliczenia techniczne 5.1. Sprawdzenie zabezpiczenia przedlicznikowego oraz mocy przyłączeniowej Stan istniejący: Układ sieci: TN-C-S Zabezpieczenie przedlicznikowe: 3 x gf 35A Układ pomiarowy: 3-fazowy licznik energii elektrycznej Obwód Oprawa oświetleniowa Ilość Moc zainstalowana [kw] - Sterownik 1 0, W 23 3, W 21 3,15 Proj. 100 W 9 0, W 6 0, W 14 2,10 Razem 10,8 Oprawy oświetleniowe Współczynnik jednoczesności 1,0 Moc szczytowa opraw [kw] 10,8 Moc szczytowa opraw na 1 fazę [kw] 3,6 Prąd obliczeniowy na 1 fazę Io [A] 16,8 Prąd rozruchowy na 1 fazę (1,6 x Io) [A] 26,9 Wnioski: Moc przyłączeniowa na potrzeby oświetlenia ulicznego i parkowego zasilanego z szafki Kamienna - Sułkowskiego nr 086 jest wystarczająca Sprawdzenie zabezpieczenia obwodu nr 3 Stan istniejący: Zabezpieczenie obwodu: 3 x S191 B16 Obwód Oprawa oświetleniowa Ilość Moc zainstalowana [kw] 150 W 21 3,15 3 Proj. 100 W 9 0,90 Razem 4,05 Oprawy oświetleniowe Współczynnik jednoczesności 1,0 Moc szczytowa opraw [kw] 4,05 Moc szczytowa opraw na 1 fazę [kw] 1,35 Prąd obliczeniowy na 1 fazę Io [A] 6,3 Prąd rozruchowy na 1 fazę (1,6 x Io) [A] 10,1 Wnioski: Istniejące zabezpieczenie obwodu nr 3 jest wystarczające. 9

10 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy 5.3. Sprawdzenie ochrony od porażeń w wymaganym czasie Schemat uproszczony obwodu nr 300 kierunek słup nr 1/14 Stacja 15/0,4 kv "KASZTANOWA" linia YAKY 4x120 mm2 dł. 150m linia YKY 4x50 mm2 dł. 10m proj. YKYżo 5x16 mm 2 dł. 301 m YKYżo 5x16 mm2 dł. 300 m Słup nr 1/ kva 3 x S301 B16 Ik = 154,7 A Ochrona od porażeń w wymaganym czasie DANE DO OBLICZEŃ WYNIKI DLA PROJEKTOWANEGO SŁUPA 1/1/5 Rezystancja transformatora S = 250 kva R t = 0,0118 [Ω] Rezystancja pętli zwarciowej R s = 1,478 [Ω] Reaktancja transformatora X t = 0,0262 [Ω] Reaktancja pętli zwarciowej X s = 0,1602 [Ω] Długość odcinka 1 l 1 = 0,150 [km] Impedancja pętli zwarcia Z s = 1,486 [Ω] Rezystancja jednostkowa YAKY 120 mm2 R 1 = 0,038 [Ω/km] Napięcie U N = 230 [V] Reaktancja jednostkowa X 1 = 0,012 [Ω/km] Wsp. zadziałania wkładki bezp w SOU k = 5 [-] Długość odcinka 2 l 2 = 0,010 [km] Prąd znamionowy zabezpieczenia w SOU I n = 16 [A] Rezystancja jednostkowa YKY 50 mm2 R 2 = 0,004 [Ω/km] Prąd zadziałania zabezpieczenia w SOU I a = 80 [A] Reaktancja jednostkowa X 2 = 0,001 [Ω/km] Prąd zwarciowy I k = 154,7 [A] Długość odcinka 3 l 3 = 0,601 [km] I Warunek: I k > I a TAK Rezystancja jednostkowa YKY 16 mm2 R 3 = 0,691 [Ω/km] II Warunek: (I a *Z s ) < 230 V 118,9 Reaktancja jednostkowa X 3 = 0,054 [Ω/km] II Warunek spełniony: TAK Wniosek: Ochrona przeciwporażeniowa dla najbardziej oddalonego słupa oświetleniowego nr 1/14 zapewniona w wymaganym czasie Dobór kabla zasilającego słupy oświetleniowe Dobrano kabel YKYżo 5 x 16 mm 2 o obciążalności długotrwałej dla kabli ułożonych w ziemi w osłonie I Z* = 98 A > I N = 16 A. gdzie: Obciążalność długotrwała w warunkach obliczeniowych: - Temp. dopuszczalna długotrwała żyły - dla izolacji 70 C, - Temperatura otoczenia - ziemi +20, - Współczynnik obciążenia kabli w ziemi 0,70. 10

11

12

13

14

15

16

17

18

19

20

21

22

23

24 Budowa linii kablowej oświetleniowej na działkach nr 39 (obręb 172) oraz 173 i 339 (obręb 176) na terenie skweru przy ulicach Dwernickiego - Sułkowskiego w Bydgoszczy 8. Zestawienie materiałów i nawierzchni do odtworzenia Linia zasilająca: 1 Kabel typu YKYżo 5x16 mm m 2 Folia niebieska 292 m 3 Rura ochronna typu SRS 110 (przecisk 12m) 12 m 4 Rura ochronna typu DVK 110 (3x3, 6, 2x9m) 33 m Słup oświetleniowy: 1 Słup oświetleniowy 4,5 m 9 szt. 2 Fundament słupa 9 szt. 3 Tabliczka słupowa 9 szt. 4 Wkładka topikowa D01/E14 6A 9 szt. 5 Przewód YDYżo 3x1,5 mm 2 45 m 6 Oprawa oświetleniowa ROSA ELBA 9 szt. 7 Źródło światła SON-T 100W 9 szt. Uziemienie słupa oświetleniowego 1/1/5: 1 Bednarka Fe/Zn 25 x 4 mm 12 m 2 Pręt uziemiający φ18 x 1,5 m (16 szt) 24 m 3 Grot do pręta uziemiającego 2 szt. 4 Złączki do pręta uziemiającego 14 szt. 5 Zacisk krzyżowy 2 szt. Zestawienie nawierzchni do odtworzenia: 1 Chodnik asfaltowy 10 mb 2 Chodnik polbrukowy 2 mb 3 Ścieżka utwardzona 50 mb 4 Trawnik 230 mb 24
