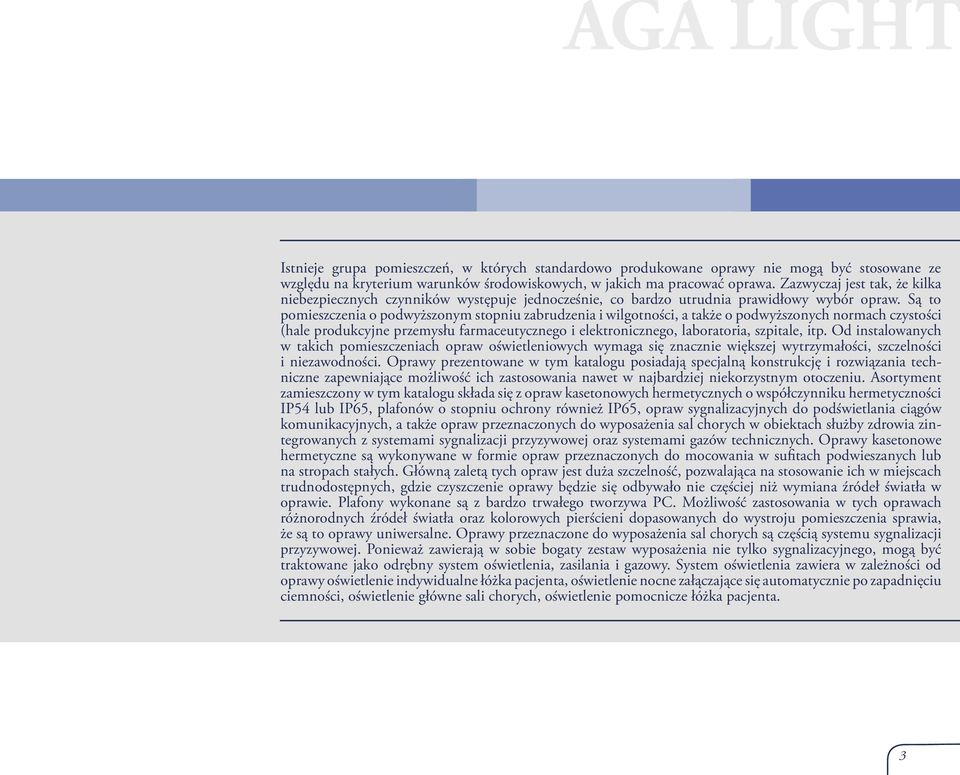

3 AGA LIGHT Istnieje grupa pomieszczeń, w których standardowo produkowane oprawy nie mogą być stosowane ze względu na kryterium warunków środowiskowych, w jakich ma pracować oprawa. Zazwyczaj jest tak, że kilka niebezpiecznych czynników występuje jednocześnie, co bardzo utrudnia prawidłowy wybór opraw. Są to pomieszczenia o podwyższonym stopniu zabrudzenia i wilgotności, a także o podwyższonych normach czystości (hale produkcyjne przemysłu farmaceutycznego i elektronicznego, laboratoria, szpitale, itp. Od instalowanych w takich pomieszczeniach opraw oświetleniowych wymaga się znacznie większej wytrzymałości, szczelności i niezawodności. Oprawy prezentowane w tym katalogu posiadają specjalną konstrukcję i rozwiązania techniczne zapewniające możliwość ich zastosowania nawet w najbardziej niekorzystnym otoczeniu. Asortyment zamieszczony w tym katalogu składa się z opraw kasetonowych hermetycznych o współczynniku hermetyczności IP54 lub IP65, plafonów o stopniu ochrony również IP65, opraw sygnalizacyjnych do podświetlania ciągów komunikacyjnych, a także opraw przeznaczonych do wyposażenia sal chorych w obiektach służby zdrowia zintegrowanych z systemami sygnalizacji przyzywowej oraz systemami gazów technicznych. Oprawy kasetonowe hermetyczne są wykonywane w formie opraw przeznaczonych do mocowania w sufitach podwieszanych lub na stropach stałych. Główną zaletą tych opraw jest duża szczelność, pozwalająca na stosowanie ich w miejscach trudnodostępnych, gdzie czyszczenie oprawy będzie się odbywało nie częściej niż wymiana źródeł światła w oprawie. Plafony wykonane są z bardzo trwałego tworzywa PC. Możliwość zastosowania w tych oprawach różnorodnych źródeł światła oraz kolorowych pierścieni dopasowanych do wystroju pomieszczenia sprawia, że są to oprawy uniwersalne. Oprawy przeznaczone do wyposażenia sal chorych są częścią systemu sygnalizacji przyzywowej. Ponieważ zawierają w sobie bogaty zestaw wyposażenia nie tylko sygnalizacyjnego, mogą być traktowane jako odrębny system oświetlenia, zasilania i gazowy. System oświetlenia zawiera w zależności od oprawy oświetlenie indywidualne łóżka pacjenta, oświetlenie nocne załączające się automatycznie po zapadnięciu ciemności, oświetlenie główne sali chorych, oświetlenie pomocnicze łóżka pacjenta. 3

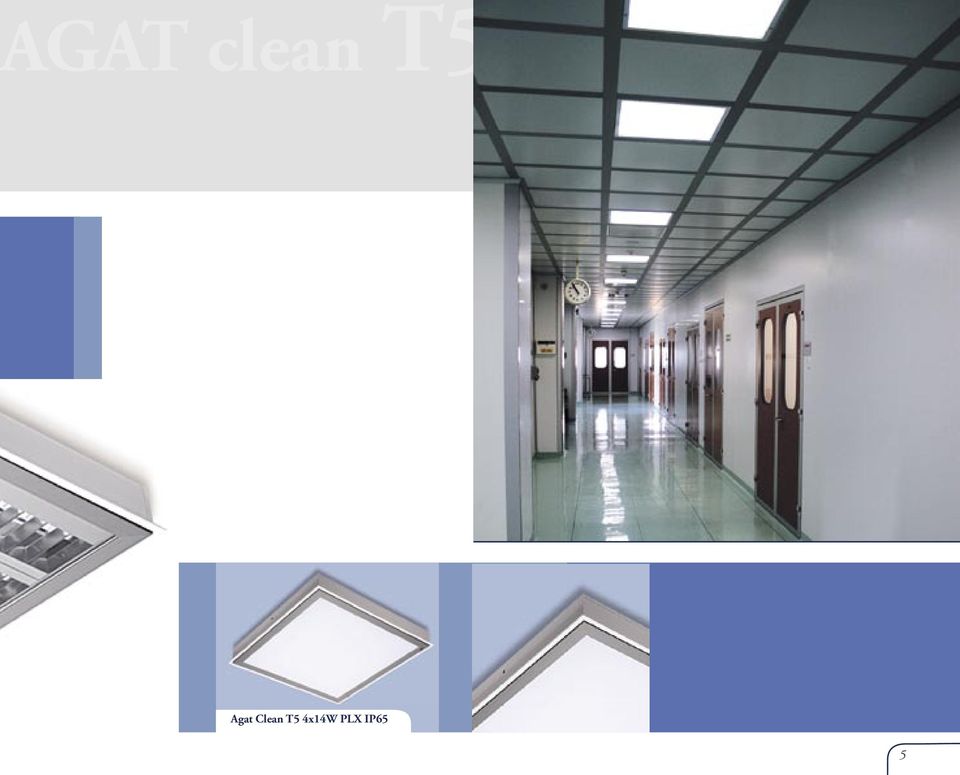

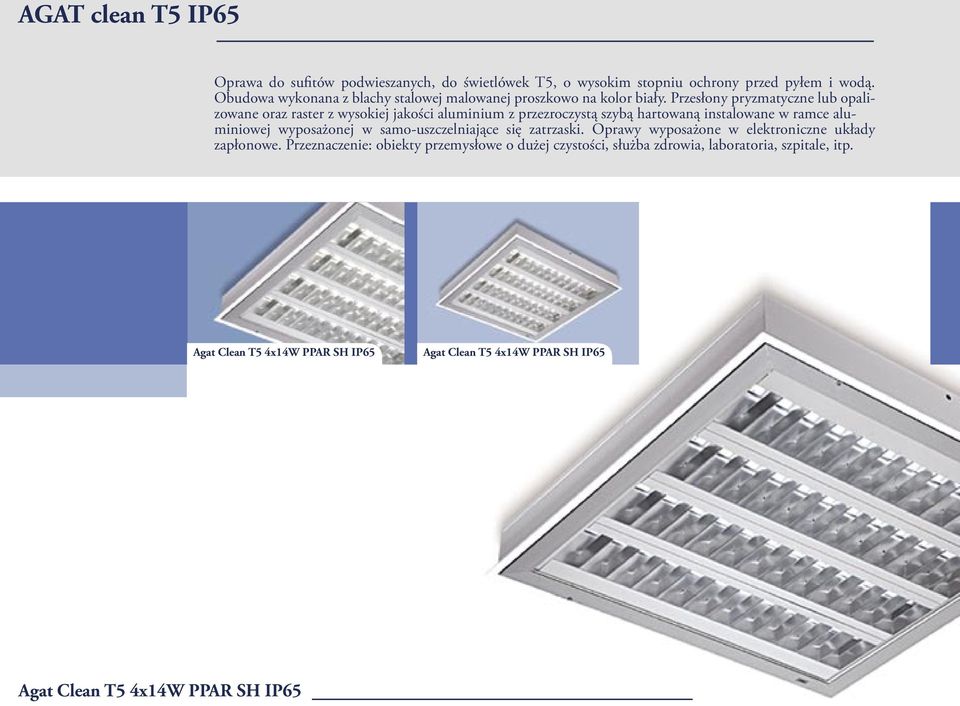

4 AGAT clean T5 IP65 Oprawa do sufitów podwieszanych, do świetlówek T5, o wysokim stopniu ochrony przed pyłem i wodą. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały. Przesłony pryzmatyczne lub opalizowane oraz raster z wysokiej jakości aluminium z przezroczystą szybą hartowaną instalowane w ramce aluminiowej wyposażonej w samo-uszczelniające się zatrzaski. Oprawy wyposażone w elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. Agat Clean T5 4x14W PPAR SH IP65 Agat Clean T5 4x14W PPAR SH IP65 Agat Clean T5 4x14W PPAR SH IP65

5 AGAT clean T5 Agat Clean T5 4x14W PLX IP65 5

6 AGAT clean PPAR SH IP65 A Oprawa do sufitów podwieszanych, do świetlówek T8 o wysokim stopniu ochrony przed pyłem i wodą. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały. Przesłony w postaci przezroczystej szyby hartowanej oraz raster z wysokiej jakości aluminium instalowane w ramce aluminiowej wyposażonej samouszczelniające się zatrzaski. Oprawy wyposażone w elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. Agat Clean 3x80W PPAR SH ALU

7 GAT clean PPAR SH Agat Clean 2x36W PPAR SH IP65 7

8 GAT clean PLX Agat Clean 2x36W PLX IP54 Ramka 2x36W PLX ALU AGAT clean PLX IP54/IP65 Oprawa do sufitów podwieszanych, do świetlówek T8 o wysokim stopniu ochrony przed pyłem i wodą. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały, przesłony pryzmatyczne lub opalizowane instalowane w ramkach aluminiowych w wersji IP65 oraz w ramkach stalowych w wersji IP54. Oprawy wyposażone w samouszczelniające się zatrzaski oraz elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp.

9 AGAT clean PRM Agat Clean 4x18W PRM IP54 Ramka 2x36W PRM ALU AGAT clean PRM IP54/IP65 Oprawa do sufitów podwieszanych, do świetlówek T8 o wysokim stopniu ochrony przed pyłem i wodą. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały, przesłony pryzmatyczne lub opalizowane instalowane w ramkach aluminiowych w wersji IP65 oraz w ramkach stalowych w wersji IP54. Oprawy wyposażone w samouszczelniające się zatrzaski oraz elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. 9

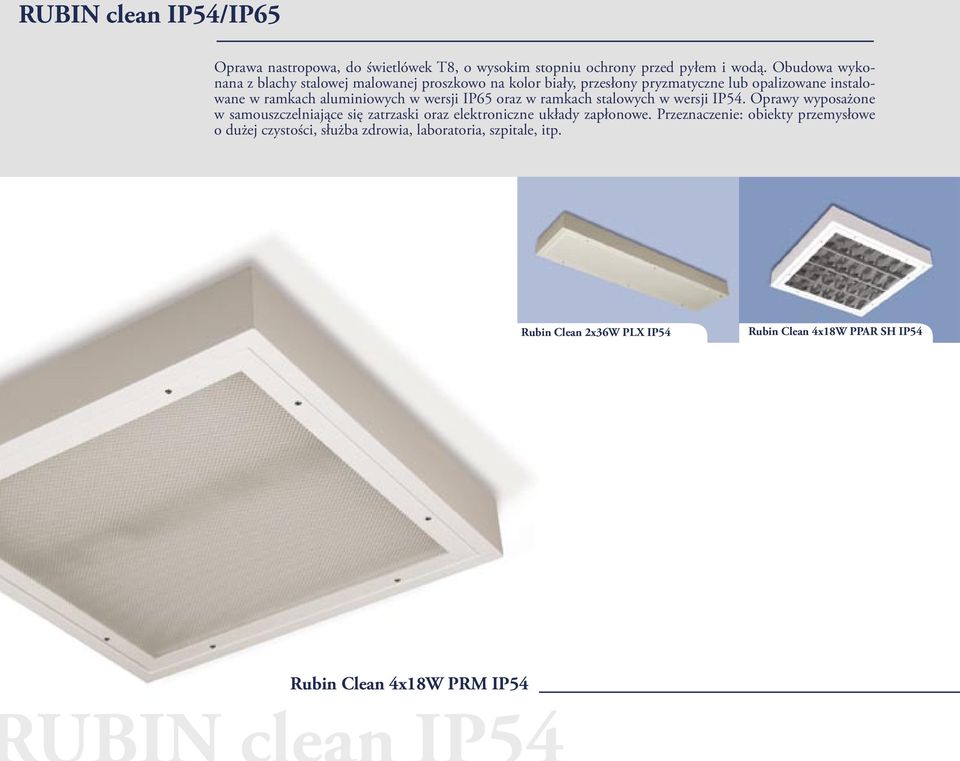

10 RUBIN clean IP54/IP65 Oprawa nastropowa, do świetlówek T8, o wysokim stopniu ochrony przed pyłem i wodą. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały, przesłony pryzmatyczne lub opalizowane instalowane w ramkach aluminiowych w wersji IP65 oraz w ramkach stalowych w wersji IP54. Oprawy wyposażone w samouszczelniające się zatrzaski oraz elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. Rubin Clean 2x36W PLX IP54 Rubin Clean 4x18W PPAR SH IP54 Rubin Clean 4x18W PRM IP54

11 RUBIN clean IP54 Rubin Clean 2x36W PLX IP65 Rubin Clean 2x36W PPAR SH IP65 11

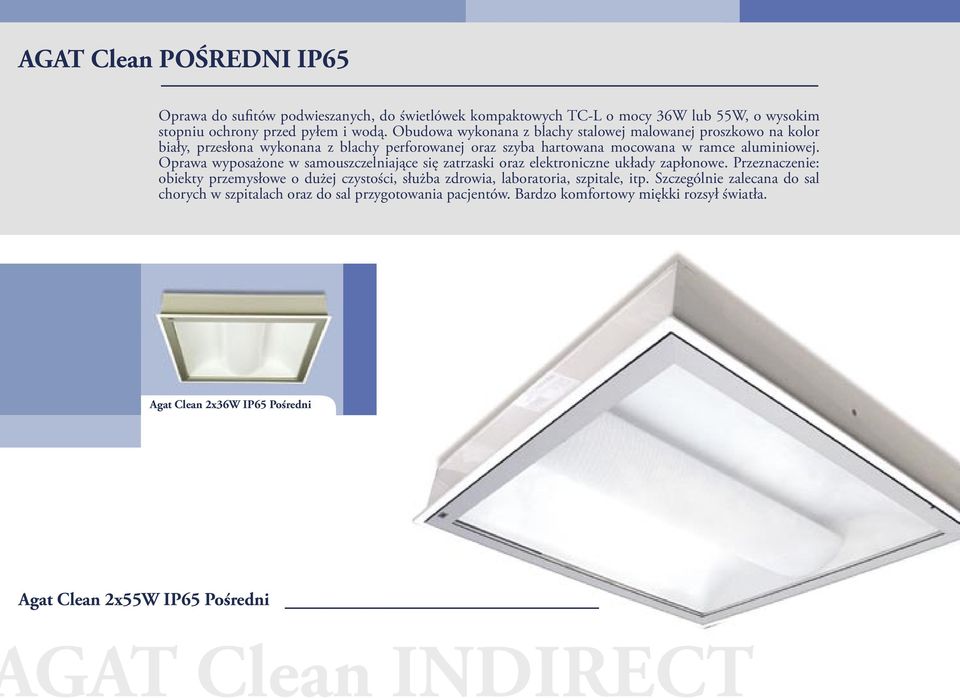

12 AGAT Clean POŚREDNI IP65 Oprawa do sufitów podwieszanych, do świetlówek kompaktowych TC-L o mocy 36W lub 55W, o wysokim stopniu ochrony przed pyłem i wodą. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały, przesłona wykonana z blachy perforowanej oraz szyba hartowana mocowana w ramce aluminiowej. Oprawa wyposażone w samouszczelniające się zatrzaski oraz elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. Szczególnie zalecana do sal chorych w szpitalach oraz do sal przygotowania pacjentów. Bardzo komfortowy miękki rozsył światła. Agat Clean 2x36W IP65 Pośredni Agat Clean 2x55W IP65 Pośredni GAT Clean INDIRECT

13 AGAT Clean PPAR SH IP65 do gabinetów zabiegowych i sal operacyjnych Oprawa do sufitów podwieszanych, do świetlówek kompaktowych TC-L o mocy 55W i 80W oraz wysokim stopniu ochrony przed pyłem i wodą. Wyjątkowo duży strumień świetlny w oprawie o kompaktowych rozmiarach. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały. Przesłony w postaci przezroczystej szyby hartowanej oraz raster z wysokiej jakości aluminium instalowane w ramce aluminiowej wyposażonej samo-uszczelniające się zatrzaski. Oprawy wyposażone w elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. Szczególnie zalecana do pomieszczeń zabiegowych w obiektach służby zdrowia oraz sal operacyjnych. Agat Clean 4x55W zewnętrzna złączka przyłączeniowa Agat Clean 4x55W PPAR SH ALU IP65 Agat Clean 3x80W PPAR SH ALU IP65 GAT Clean 13

14 AGAT Clean PPAR SH IP65 CLIP IN Oprawa do sufitów podwieszanych, do świetlówek T8 o wysokim stopniu ochrony przed pyłem i wodą. Obudowa wykonana z blachy stalowej malowanej proszkowo na kolor biały. Przesłony w postaci przezroczystej szyby hartowanej oraz raster z wysokiej jakości aluminium instalowane w ramce aluminiowej wyposażonej samouszczelniające się zatrzaski. Oprawy wyposażone w elektroniczne układy zapłonowe. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. Agat Clean 4x18W PPAR SH IP65 CLIP-IN Agat Clean 4x18W PPAR SH IP65 CLIP-IN Agat Clean 4x18W PPAR SH IP65 CLIP IN GAT Clean PPAR SH

15 AGAT Clean PPAR SH IP65 otwierana od góry Oprawa do sufitów podwieszanych do świetlówek T5. Obudowa wykonana z blachy stalowej lakierowanej proszkowo na kolor biały, reflektor z wysokiej jakości aluminium, przesłona z szyby hartowanej. Przeznaczona do pomieszczeń o najwyższym stopniu czystości, w których serwisowanie opraw oświetleniowych odbywa się wyłącznie z sufitu stałego położonego ponad oprawami. Ramka oprawy wyposażona w uszczelkę umożliwiającą hermetyczny montaż oprawy w suficie. Górna zdejmowana pokrywa oprawy również uszczelniona uszczelką. Zewnętrzna złączka przyłączeniowa umożliwia szybkie podłączenie elektryczne. Dostęp do komponentów elektrycznych oraz odbłyśnika Otwieranie górnej pokrywy oprawy Agat Clean CL 40 4x39W IP65 AGAT Clean 15

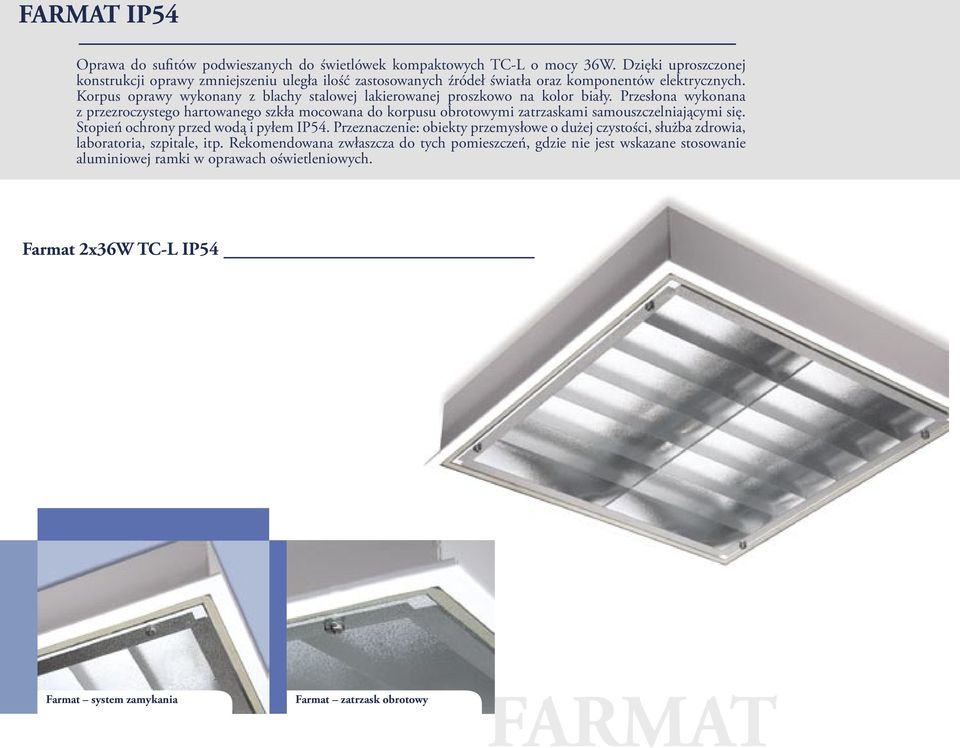

16 FARMAT IP54 Oprawa do sufitów podwieszanych do świetlówek kompaktowych TC-L o mocy 36W. Dzięki uproszczonej konstrukcji oprawy zmniejszeniu uległa ilość zastosowanych źródeł światła oraz komponentów elektrycznych. Korpus oprawy wykonany z blachy stalowej lakierowanej proszkowo na kolor biały. Przesłona wykonana z przezroczystego hartowanego szkła mocowana do korpusu obrotowymi zatrzaskami samouszczelniającymi się. Stopień ochrony przed wodą i pyłem IP54. Przeznaczenie: obiekty przemysłowe o dużej czystości, służba zdrowia, laboratoria, szpitale, itp. Rekomendowana zwłaszcza do tych pomieszczeń, gdzie nie jest wskazane stosowanie aluminiowej ramki w oprawach oświetleniowych. Farmat 2x36W TC-L IP54 Farmat system zamykania Farmat zatrzask obrotowy FARMAT

17 Mondo LED Oprawa dekoracyjna do zainstalowania w ścianie lub suficie podwieszanym. Korpus i ramka wykonane z blachy stalowej malowanej proszkowo na kolor biały. Źródła światła - panele LED w kolorach białym, niebieskim, zielonym, czerwonym, żółtym. Przesłona wykonana ze szkła hartowanego lub z tworzywa sztucznego. Przeznaczenie: oświetlenie ciągów komunikacyjnych, oświetlenie nocne w salach chorych i korytarzach, kina, teatry, itp. Mondo LED Mondo LED Mondo LED Mondo LED 17

18 AMETYST IP65 Plafon ścienny lub sufitowy o wysokim stopniu ochrony przed pyłem i wodą do świetlówek kompaktowych oraz żarówek. Dostępne są wersje z kolorowymi pierścieniami ozdobnymi. Korpus i klosz oprawy wykonany z poliwęglanu (PC). Wysokiej jakości materiały oraz komponenty gwarantują długą żywotność i trwałość oprawy. Ametyst z czarnym pierścieniem

19 Ametyst z niebieskim pierścieniem Ametyst z piaskowym pierścieniem Ametyst Opal 2x18W Ametyst 19

20 Plafoniery nadłóżkowe OPP W podstawowej wersji zestaw nadłóżkowy jest wyposażony w indywidualne oświetlenie łóżka pacjenta i oświetlenie nocne sterowane przyciskiem gruszkowym. Oświetlenie ogólne sali jest realizowane poprzez światło odbijane od sufitu i ścian, źródła światła to dwie kompaktowe świetlówki TC-L o mocy 36W. W zestawie znajdują się również trzy gniazda sieciowe 230V do zasilania urządzeń małej mocy, gniazdo telefoniczne oraz panel sygnalizacji przyzywowej umożliwiający pacjentowi wezwanie pomocy pielęgniarskiej. Przycisk przywoławczy umieszczony jest w manipulatorze gruszkowym. Dodatkowo zestaw może być wyposażony w oświetlenie pomocnicze łóżka pacjenta załączane przyciskiem umieszczonym na płycie czołowej zestawu. OPP1200 OPP1000 lafoniery nadłóżkowe OPP

21 OPP1601 OPP

22 CYFROWY SYSTEM SYGNALIZACJI PRZYZYWOWEJ SSP 4000 D Cyfrowy system sygnalizacji przyzywowej SSP 4000 D jest dobra propozycją dla szpitali, klinik, domów opieki społecznej, hoteli i wielu innych obiektów, gdzie szybkie i jednoznaczne poinformowanie o konieczności pomocy ma ogromne znaczenie dla życia i zdrowia. WEZWANIE PIELĘGNIARKI DO SALI CHORYCH Pacjent wciskając klawisz oznaczony symbolem pielęgniarki w manipulatorze gruszkowym może wezwać personel pielęgniarski. WEZWANIE PIELĘGNIARKI DO ŁAZIENKI, WC ITP. Pacjent może wyzwolić sygnał ALARM poprzez pociągnięcie za cięgło lub wciśnięcie klawisza włącznika łazienkowego. ZAZNACZANIE OBECNOŚCI PIELĘGNIARKI W SALI CHORYCH Pielęgniarka wchodząc do Sali chorych bez uprzedniego jej wezwania przez pacjenta może zaznaczyć swoją obecność w tej sali. Powoduje to automatyczne załączenie funkcji przekazywania wezwań z innych pomieszczeń także do tej sali.

23 POTWIERDZENIE OBECNOŚCI PIELĘGNIARKI Z AUTOMATYCZ- NYM ZAŁĄCZENIEM PRZEKAZYWANIA WEZWAŃ DO TEJ SALI Pielęgniarka wchodząc do sali chorych i wciskając klawisz oznaczony piktogramem pielęgniarki na panelu podcentralki sali potwierdza swoją obecność. Potwierdzenie obecności pielęgniarki uaktywnia automatycznie funkcję PRZEKAZYWANIE WEZWAŃ. Od tej chwili do czasu wyjścia pielęgniarki z tej sali wszystkie sygnały przywoławcze i alarmowe wyzwolone w innych pomieszczeniach są kierowane także do tej sali i wyświetlane na ekranie podcentralki. Uaktywniona podcentralka pozwala także wzywać przez pielęgniarkę lekarza lub dodatkową pielęgniarkę. DODATKOWY SYGNAŁ PRZYWOŁANIA ZAŁĄCZANY PRZEZ PIELĘGNIARKĘ W przypadku gdy przebywająca w sali pielęgniarka potrzebuje dodatkowej pomocy może wyzwolić sygnał DRUGIE WEZWANIE wciskając powtórnie klawisz oznaczony piktogramem pielęgniarki w manipulatorze gruszkowym. WEZWANIE LEKARZA DO SALI CHORYCH LUB ŁAZIENKI W przypadku konieczności wezwania pomocy lekarskiej pielęgniarka może to zrobić wciskając klawisz oznaczony piktogramem lekarza na panelu podcentralki sali lub łazienki. DODATKOWE ZALETY MATRYCY SYGNALIZACYJNEJ Duży, czytelny wyświetlacz szczegółowo informujący o miejscu i rodzaju załączonego sygnału. Dodatkowe lampki informujące o załączonych funkcjach. Wyświetlany duży numer pomieszczenia, którego dotyczy odtwarzany komunikat głosowy. Wbudowany głośnik informujący głośnymi komunikatami głosowymi o załączonych wezwaniach. Informacje na wyświetlaczu o obecności manipulatorów gruszkowych w aparatach przyłóżkowych. SKASOWANIE SYGNAŁU OBECNOŚCI PERSONELU W SALI CHORYCH LUB W ŁAZIENCE Pielęgniarka wychodząc z sali chorych (łazienki, WC) kasuje sygnał potwierdzenia obecności używając klawisza oznaczonego piktogramem pielęgniarki w podcentralce sali. POTWIERDZENIE OBECNOŚCI LEKARZA W SALI CHORYCH LUB W ŁAZIENCE Lekarz wchodząc do Sali chorych potwierdza swoją obecność wciskając klawisz oznaczony piktogramem lekarskim na panelu podcentralki sali. 23

24 Montaż opraw clean w sufitach podwieszanych W celu zabezpieczenia pomieszczenia czystego przed bakteriami I mikroelementami oprawy oświetleniowe do pomieszczeń czystych dostarczane są ze świetlówkami, hermetyczną złączką zewnętrzną, zabezpieczone od zewnątrz folią ochronną. Czynności instalatora ograniczają się do założenia oprawy w suficie, szybkiego podłączenia elektrycznego poprzez złączkę zewnętrzną oraz zdjęcia folii ochronnej po zakończeniu wszelkich prac wykończeniowych w pomieszczeniu. Oprawa jest gotowa do eksploatacji. Złączka na przewodzie zasilającym przygotowana do podłączenia oprawy oświetleniowej Instalowanie oprawy oświetleniowej w suficie podwieszanym

25 Podłączenie elektryczne oprawy poprzez hermetyczną szybką złączkę zewnętrzną Zdejmowanie folii ochronnej z oprawy oświetleniowe Oprawa gotowa do eksploatacji 25
