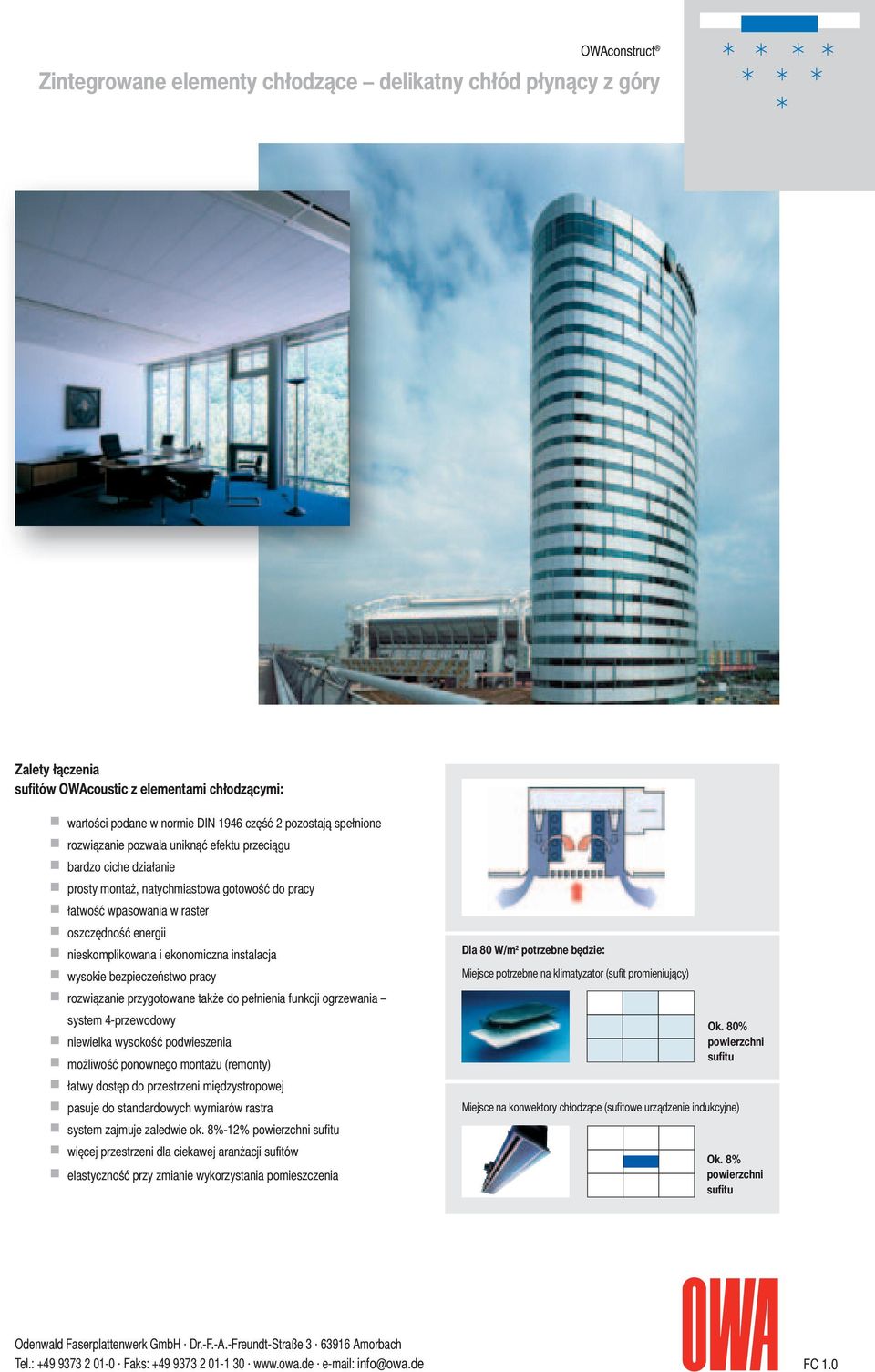

1 OWAconstruct Zintegrowane elementy chłodzące delikatny chłód płynący z góry Zalety łączenia sufitów OWAcoustic z elementami chłodzącymi: wartości podane w normie DIN 1946 część 2 pozostają spełnione rozwiązanie pozwala uniknąć efektu przeciągu bardzo ciche działanie prosty montaż, natychmiastowa gotowość do pracy łatwość wpasowania w raster oszczędność energii nieskomplikowana i ekonomiczna instalacja wysokie bezpieczeństwo pracy rozwiązanie przygotowane także do pełnienia funkcji ogrzewania system 4-przewodowy niewielka wysokość podwieszenia możliwość ponownego montażu (remonty) łatwy dostęp do przestrzeni międzystropowej pasuje do standardowych wymiarów rastra system zajmuje zaledwie ok. 8%-12% powierzchni sufitu więcej przestrzeni dla ciekawej aranżacji sufitów elastyczność przy zmianie wykorzystania pomieszczenia Dla 80 W/m 2 potrzebne będzie: Miejsce potrzebne na klimatyzator (sufit promieniujący) Ok. 80% powierzchni sufitu Miejsce na konwektory chłodzące (sufitowe urządzenie indukcyjne) Ok. 8% powierzchni sufitu FC 1.0

2 Systemy Systemy z konstrukcją krytą S 1 Systemy z konstrukcją częściowo krytą S 2 Systemy z konstrukcją widoczną S 3, S 15 Systemy z konstrukcją widoczną Contura S 3a, S 15a Systemy Bandraster S 18 FC 1.0

3 OWAconstruct Standardowe oświetlenie wbudowane Pasujące oświetlenie dla każdego pomieszczenia Dane techniczne Stalowa blacha o sztywności zapobiegającej skręcaniu, ze wszystkich stron powlekana proszkowo na biało Zgodnie z obowiązującą dyrektywą WE Wytyczne dyrektywy dotyczącej kompatybilności elektromagnetycznej 89/336 EWG zostały zachowane Podłączenie do prądu poprzez 3-biegunowy, podwójny zacisk liniowy i zacisk przewodu ochronnego Wymiary 600 x 600 mm 625 x 625 mm 1250 x 312,5 mm FC 2.0

4 Lex: Paraboliczny raster reflektora pozwalający uzyskać równomierne oświetlenie pomieszczenia, białe reflektory boczne i lamele poprzeczne z blachy stalowej, pokryte białym lakierem piecowym. Obszary zastosowań: np. korytarze, pomieszczenia pomocnicze, sklepy i pomieszczenia robocze itd. Terra: Paraboliczny raster reflektora z lustrami bocznymi z matowego, anodowanego aluminium i lamelami poprzecznymi z anodowanego aluminium o stopniowanym profilu. Obszary zastosowań: np. pomieszczenia biurowe, sklepy, hale z okienkami kasowymi, pomieszczenia wystawowe, muzea, galerie, sale wykładowe itd., np. reprezentacyjne, komputerowe stanowiska pracy lub stanowiska CAD, pomieszczenia o najwyższym komforcie widzenia. Opta: Podwójny paraboliczny raster reflektora 60 Darklight z lustrami bocznymi i reflektorami poprzecznymi z wysokopołyskowego, anodowanego, czystego aluminium jako element BAP. Zastosowanie: np. reprezentacyjne pomieszczenia, pomieszczenia z ekranami i CAD, pomieszczenia, które powinny charakteryzować się najwyższym komfortem widzenia. Opal: Ramy z profili aluminiowych z wkładaną, opalizowaną szybą z tworzywa sztucznego. Zamknięcie: na zasuwki. Ramy uchylne po obu stronach. Prismat: Ramy z profili aluminiowych z wkładaną opalizowaną szybą z tworzywa sztucznego o strukturze pryzmatycznej. Zamknięcie na zasuwki. Ramy uchylne po obu stronach. OWA-Deluxe LED: nowoczesna, oszczędna w zużyciu energii lampa wykorzystująca technologię LED. Cztery pasma LED o mocy 10W zapewniają równomierne, łagodne i harmonijne oświetlenie. Powyższe lampy można łączyć z następującymi systemami: OWAconstruct Systemy z konstrukcją krytą: S 1 Systemy z konstrukcją częściowo krytą: S 2, S 2b Systemy z konstrukcją widoczną: S 3, S 15 Systemy kasetonowe: S 8 OWAtecta System zaciskowy clip-in: S 31/32 System z konstrukcją widoczną 24 mm: S 33 System z konstrukcją widoczną 15 mm: S 45 FC 2.0

5 OWAconstruct Oświetlenie wbudowane Inlight Harmonijne połączenie sufi tu i oświetlenia Dane techniczne Odporna na skręcanie blacha stalowa, malowana ogniowo na kolor biały Zgodnie z obowiązującymi przepisami UE Podłączenie do prądu poprzez 3-biegunową podwójna wtyczkę Wymiary 600 x 600 mm 625 x 625 mm FC 3.0

6 Inlight I Inlight II Inlight III Wysokość lampy 120 mm Wysokość lampy 120 mm Wysokość lampy 120 mm Przeznaczone głównie do pomieszczeń i korytarzy, w których chodzi o uzyskanie delikatnego, równomiernego oświetlenia, poniżej 500 Lux. Na przykład w poczekalniach, holach, kasynach, recepcjach itd. Podłużny, perforowany klosz pozwala, dzięki swojej formie, na uzyskanie wysokiego promieniowania pośredniego. Ta charakteryzująca się pośrednim promieniowaniem lampa, zwłaszcza zamontowana w rzędzie, daje efekt głębi, tworząc przyjemne i równomierne oświetlenie. Szczególnie polecana np. do hal wystawowych, sal konferencyjnych itp. Lampa zwłaszcza jako podstawowe oświetlenie pomieszczeń reprezentacyjnych, dająca dobre, równomierne oświetlenie. Dzięki rastrowi 50 może służyć także jako oświetlenie podstawowe lub wspomagające komputerowe miejsca pracy, np. sekretariaty, gabinety prezesów, czy mniejsze pomieszczenia biurowe o wysokich wymaganiach estetycznych. Powyższe lampy przeznaczone są do następujących systemów: OWAconstruct Systemy z konstrukcją krytą: S 1 Systemy z konstrukcją widoczną: S 3, S 15 OWAtecta Systemy z konstrukcją widoczną 24 mm: S 33 Systemy z konstrukcją widoczną 15 mm: S 45 FC 3.0
