IMGW ES-SYSTEM S.A. ARIES 1x70W 1 x HIT-DE 70W. Typ: Rodzaj źródła światła: Wymiary [mm]: 310x150x253

Transkrypt

1 ARIES 1x70W 1 x HIT-DE 70W Wymiary [mm]: 310x150x253 Dekoracyjna oprawa naścienna do lamp wysokopręŝnych ceramicznych. Górny rozsył światła. Obudowa z profilu aluminiowego, lakierowana proszkowo. Odbłyśnik z blachy aluminiowej. Komora lampy zamknięta od góry szybą ochronną. W korpusie zainstalowany ozdobny element szklany.

2 Wymiary AxBxL [mm]: ATELIER 2x50W 2 x QR111 50W 420x185x1200 Dekoracyjne oprawy do niskonapięciowych lamp z własnym reflektorem i osłoną źródła światła. Konstrukcja z anodowanego profilu aluminiowego. Transformator zasilający lampy umieszczony w podstawie oprawy.

3 B4000 2x24 2 x TC-L 24W Wymiary [mm]: 400x400x50 Oprawy nastrojowe. Dyfuzor opalizowany zapewniający równomierny rozsył światła. Ramka z lakierowanej blachy stalowej. W wersji D2 oprawa wyposaŝona w moduł awaryjny systemu ES-CAPE.

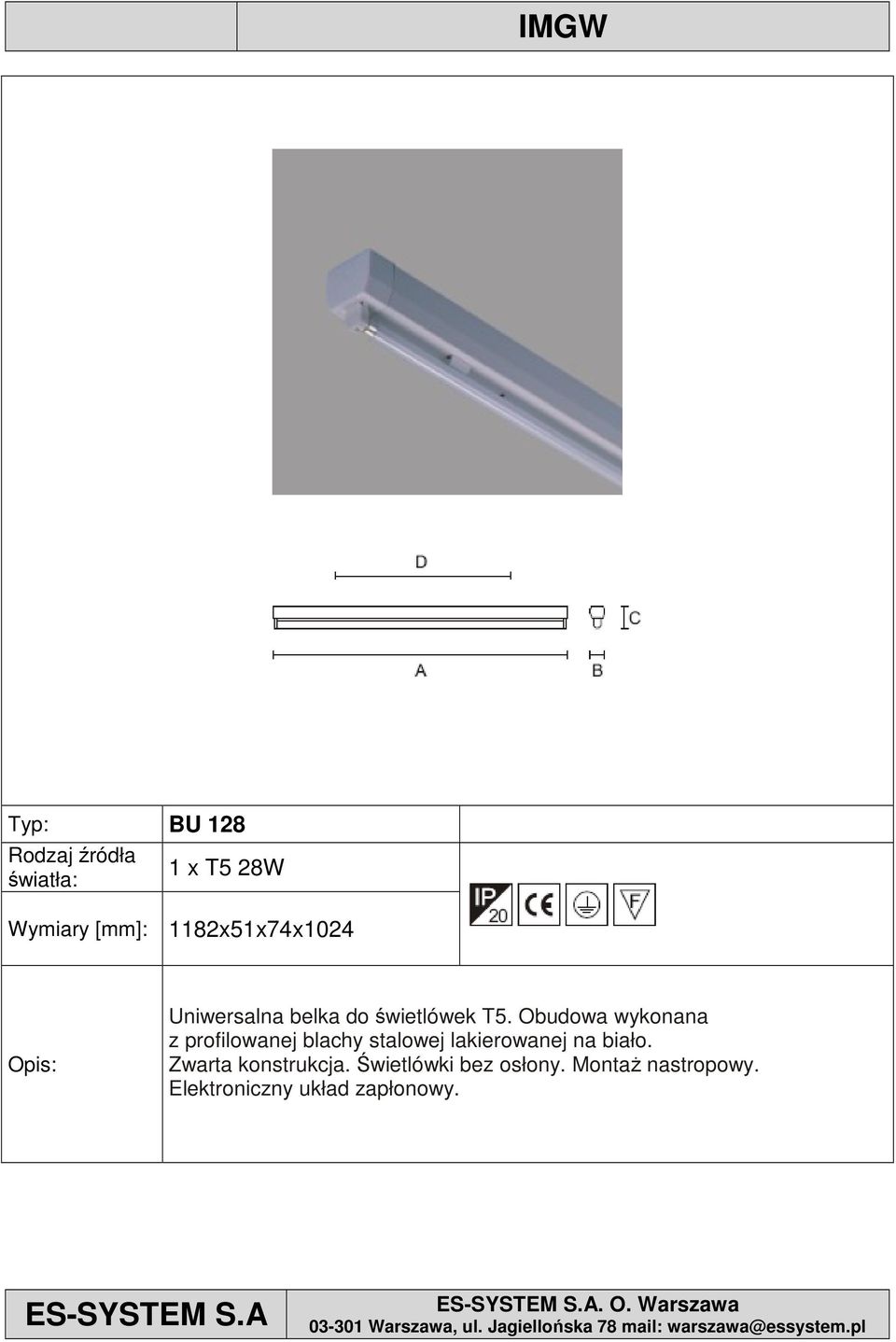

4 BU x T5 28W Wymiary [mm]: 1182x51x74x1024 Uniwersalna belka do świetlówek T5. Obudowa wykonana z profilowanej blachy stalowej lakierowanej na biało. Zwarta konstrukcja. Świetlówki bez osłony. MontaŜ nastropowy. Elektroniczny układ zapłonowy.

5 BU x T5 28W Wymiary [mm]: 1482x51x74x1324 Uniwersalna belka do świetlówek T5. Obudowa wykonana z profilowanej blachy stalowej lakierowanej na biało. Zwarta konstrukcja. Świetlówki bez osłony. MontaŜ nastropowy. Elektroniczny układ zapłonowy.

6 Wymiary AxBxH [mm]: DK218.X 2 x TC-DEL 18W 260x215x118 Oprawy downlights do wbudowania w strop podwieszany. Zalecane do pomieszczeń o wysokich wymogach funkcjonalnych i estetycznych. Obudowa z blachy ocynkowanej. Ramy w wybranym kolorze z ciśnieniowego odlewu aluminiowego. Reflektor z blachy aluminiowej MIRO.

7 FLEXX MINI 35W 1 x QR CBC51 35W Wymiary [mm]: 132x132x75 Oprawy halogenowe do oświetlenia ekspozycyjnego obiektów handlowych i architektonicznych. Obudowa i ramka ozdobna z blachy stalowej lakierowanej. MontaŜ w stropach podwieszanych wszystkich typów. Transformator specyfikowany osobno.

8 Wymiary AxBxC [mm]: FLEXX MINI 2x35W 2 x QR CBC51 50W 218x132x75 Oprawy halogenowe do oświetlenia ekspozycyjnego obiektów handlowych i architektonicznych. Obudowa i ramka ozdobna z blachy stalowej lakierowanej. MontaŜ w stropach podwieszanych wszystkich typów. Transformator specyfikowany osobno.

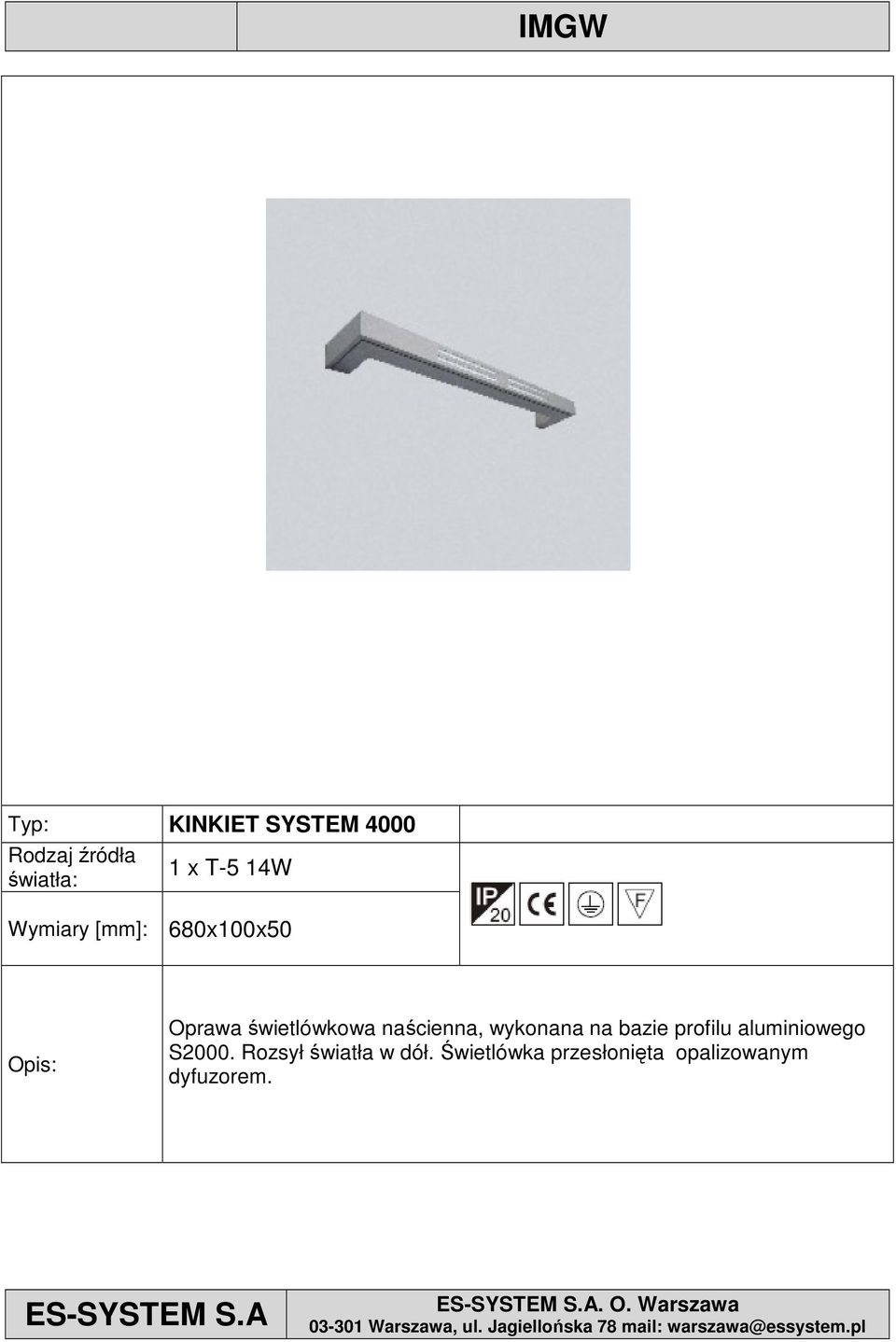

9 KINKIET SYSTEM x T-5 14W Wymiary [mm]: 680x100x50 Oprawa świetlówkowa naścienna, wykonana na bazie profilu aluminiowego S2000. Rozsył światła w dół. Świetlówka przesłonięta opalizowanym dyfuzorem.

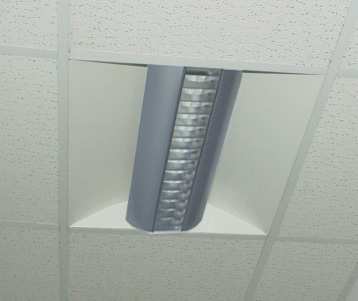

10 Wymiary AxBxC [mm]: KP255.P-A EVG 2 x TC-L 55W 597x597x100 Oprawa do stropu podwieszonego o module 600x600mm. Raster matowy, dodatkowa przesłona świetlówki wykonana z blachy perforowanej, odbłyśnik rozpraszający. Elektroniczny układ zapłonowy.

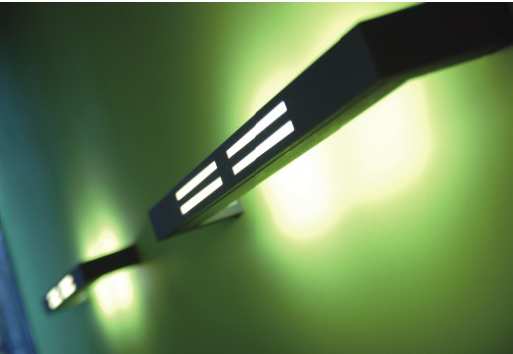

11 Wymiary AxBxC [mm]: LALUNA WALL 1 x TC-S 11W 460x120x44 System opraw naściennych. Konstrukcja z profilu aluminiowego S2000. Standardowe kolory: satin matt gray, biały lub anodowane aluminium. Elektroniczne układy zapłonowe.

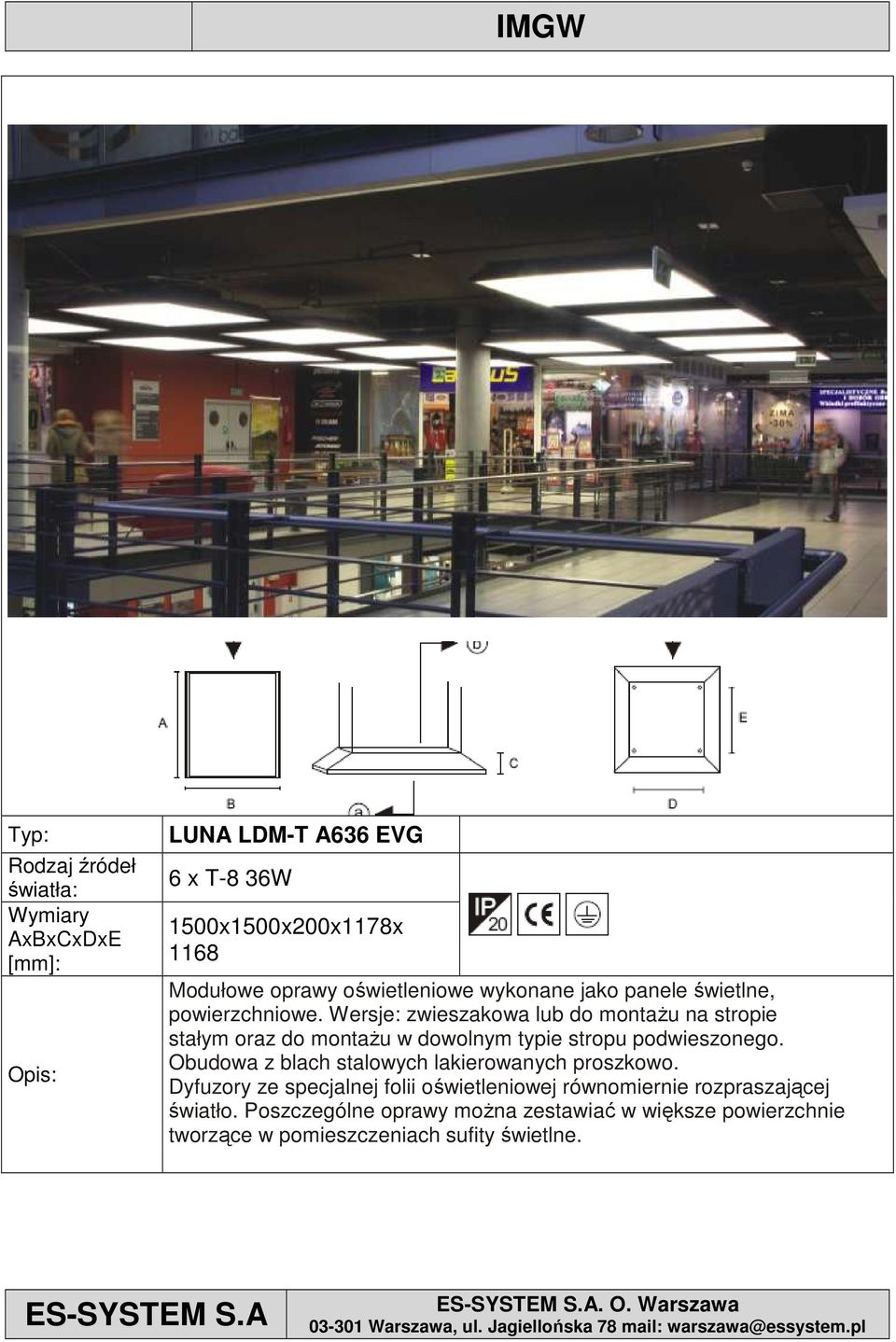

12 Rodzaj źródeł Wymiary AxBxCxDxE [mm]: LUNA LDM-T A636 EVG 6 x T-8 36W 1500x1500x200x1178x 1168 Modułowe oprawy oświetleniowe wykonane jako panele świetlne, powierzchniowe. Wersje: zwieszakowa lub do montaŝu na stropie stałym oraz do montaŝu w dowolnym typie stropu podwieszonego. Obudowa z blach stalowych lakierowanych proszkowo. Dyfuzory ze specjalnej folii oświetleniowej równomiernie rozpraszającej światło. Poszczególne oprawy moŝna zestawiać w większe powierzchnie tworzące w pomieszczeniach sufity świetlne.

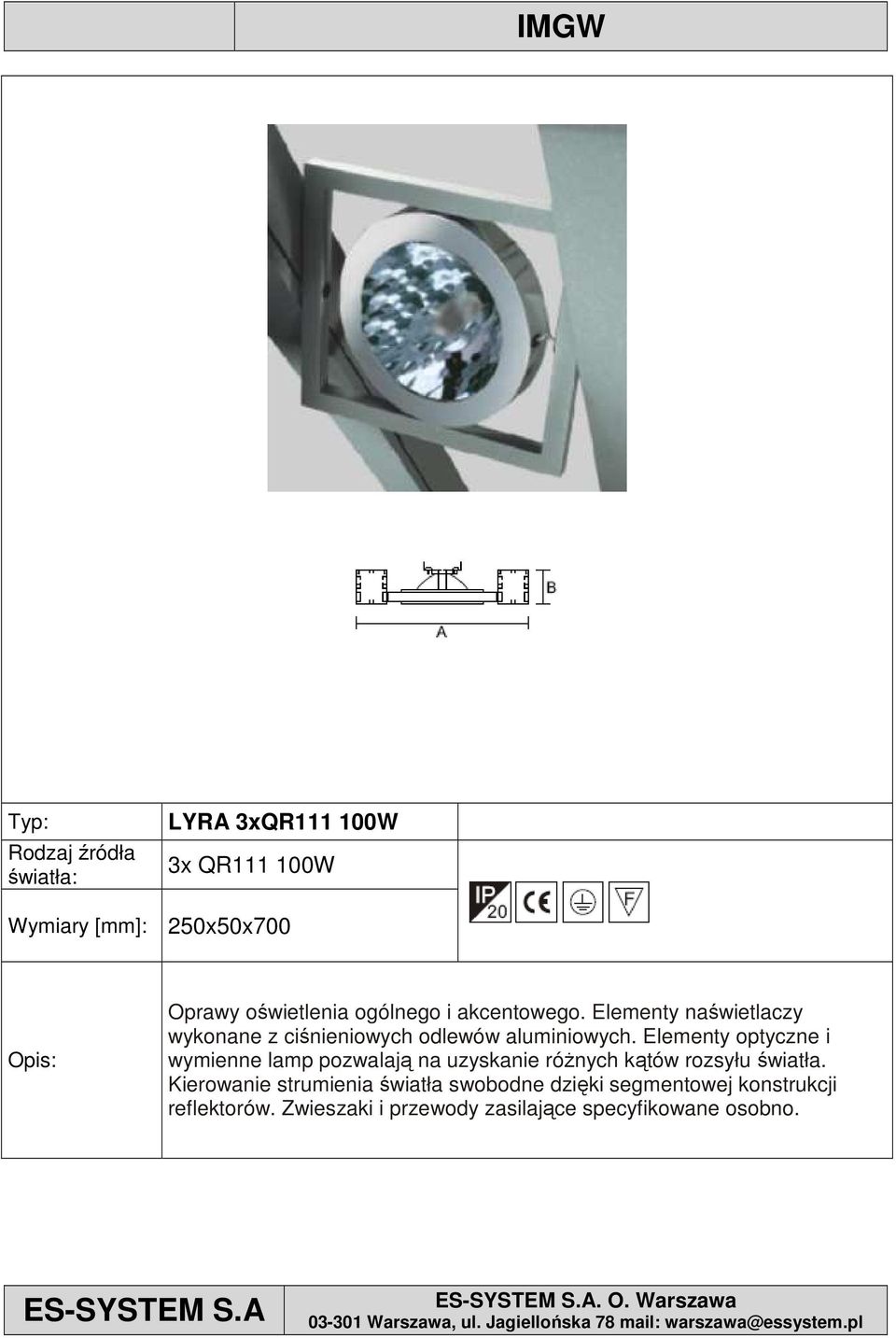

13 LYRA 3xQR W 3x QR W Wymiary [mm]: 250x50x700 Oprawy oświetlenia ogólnego i akcentowego. Elementy naświetlaczy wykonane z ciśnieniowych odlewów aluminiowych. Elementy optyczne i wymienne lamp pozwalają na uzyskanie róŝnych kątów rozsyłu światła. Kierowanie strumienia światła swobodne dzięki segmentowej konstrukcji reflektorów. Zwieszaki i przewody zasilające specyfikowane osobno.

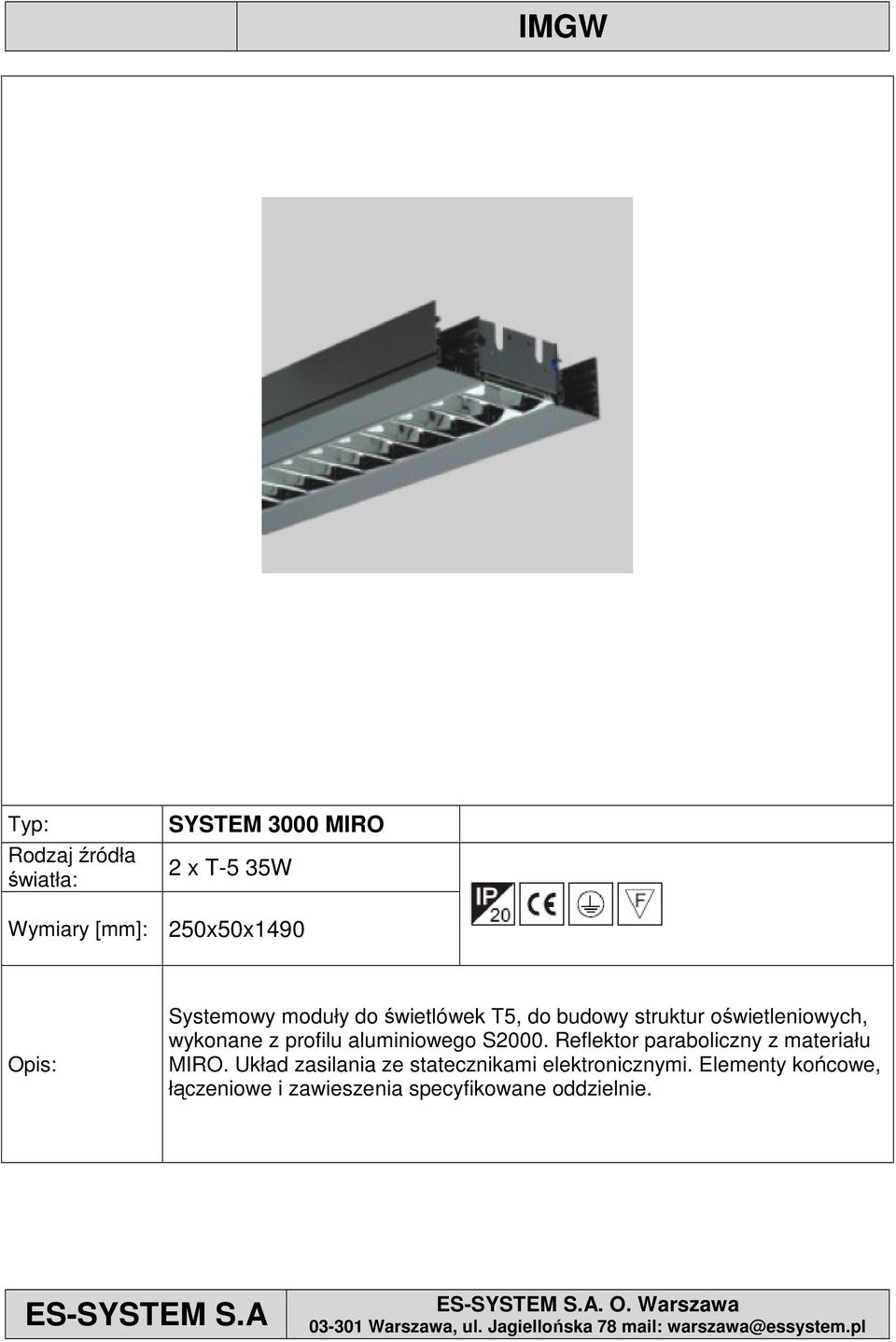

14 SYSTEM 3000 MIRO 2 x T-5 35W Wymiary [mm]: 250x50x1490 Systemowy moduły do świetlówek T5, do budowy struktur oświetleniowych, wykonane z profilu aluminiowego S2000. Reflektor paraboliczny z materiału MIRO. Układ zasilania ze statecznikami elektronicznymi. Elementy końcowe, łączeniowe i zawieszenia specyfikowane oddzielnie.

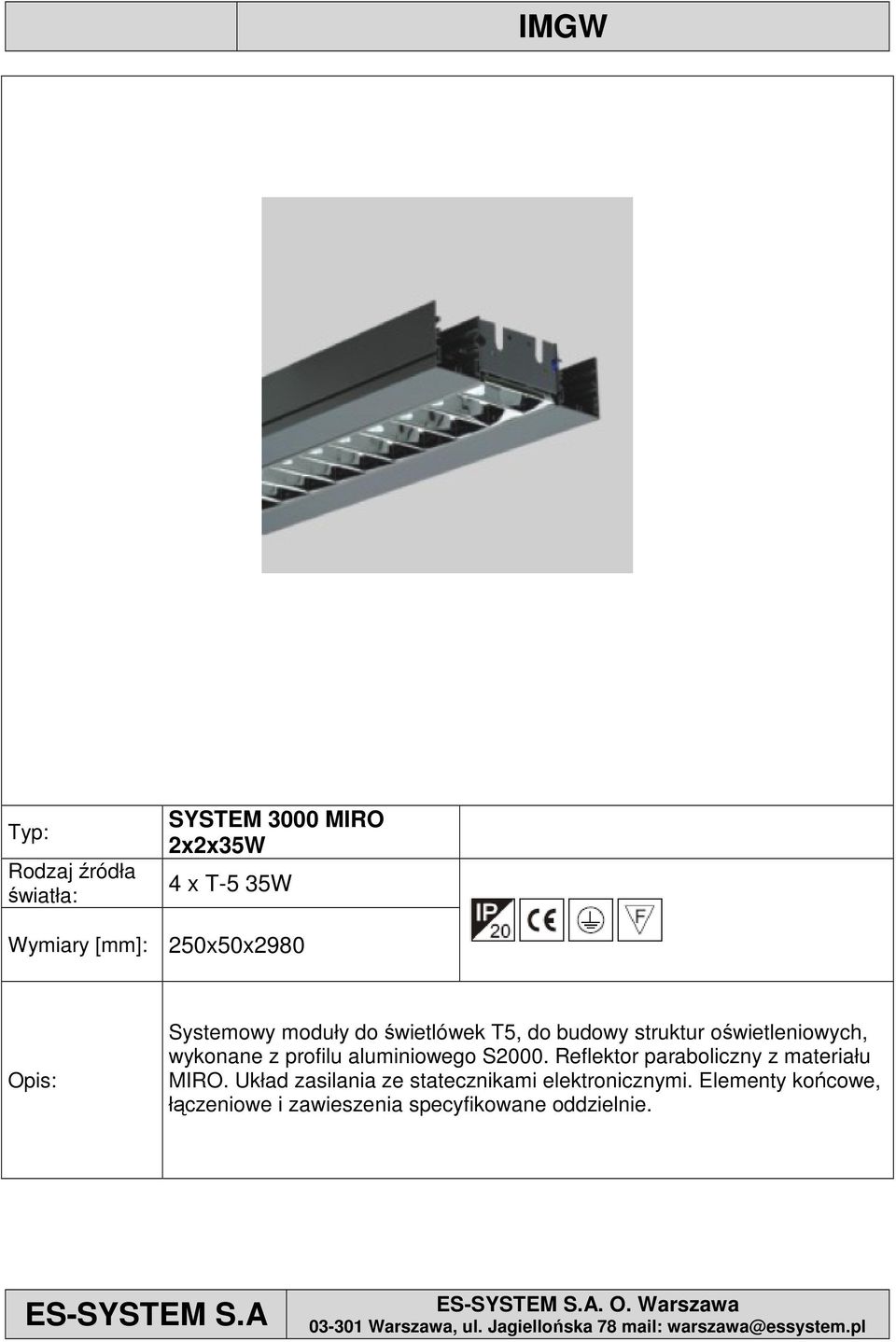

15 SYSTEM 3000 MIRO 2x2x35W 4 x T-5 35W Wymiary [mm]: 250x50x2980 Systemowy moduły do świetlówek T5, do budowy struktur oświetleniowych, wykonane z profilu aluminiowego S2000. Reflektor paraboliczny z materiału MIRO. Układ zasilania ze statecznikami elektronicznymi. Elementy końcowe, łączeniowe i zawieszenia specyfikowane oddzielnie.

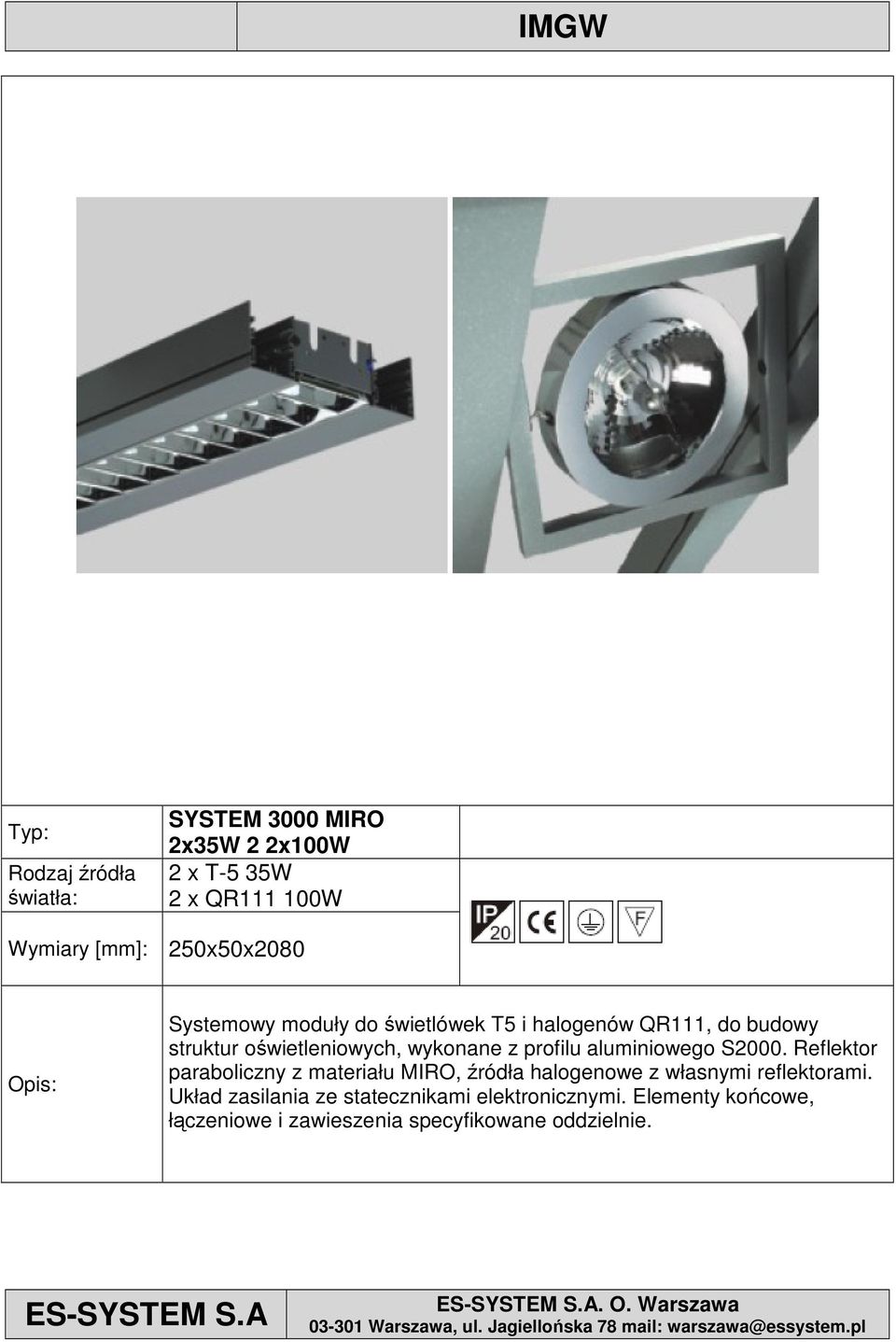

16 SYSTEM 3000 MIRO 2x35W 2 2x100W 2 x T-5 35W 2 x QR W Wymiary [mm]: 250x50x2080 Systemowy moduły do świetlówek T5 i halogenów QR111, do budowy struktur oświetleniowych, wykonane z profilu aluminiowego S2000. Reflektor paraboliczny z materiału MIRO, źródła halogenowe z własnymi reflektorami. Układ zasilania ze statecznikami elektronicznymi. Elementy końcowe, łączeniowe i zawieszenia specyfikowane oddzielnie.

17 Rodzaj źródeł SCREEN LED Diody LED Wymiary [mm]: Jak na rysunku Oprawy kierunkowa, dwustronna wykonana ze stali nierdzewnej. Podświetlany ekran wskazujący kierunek ewakuacji. Wersje do stropu stałego i podwieszanego. Dioda LED sygnalizująca stan urządzenia. Układy automatycznego ładowania akumulatorów. Zabezpieczenie przed całkowitym rozładowaniem akumulatorów.

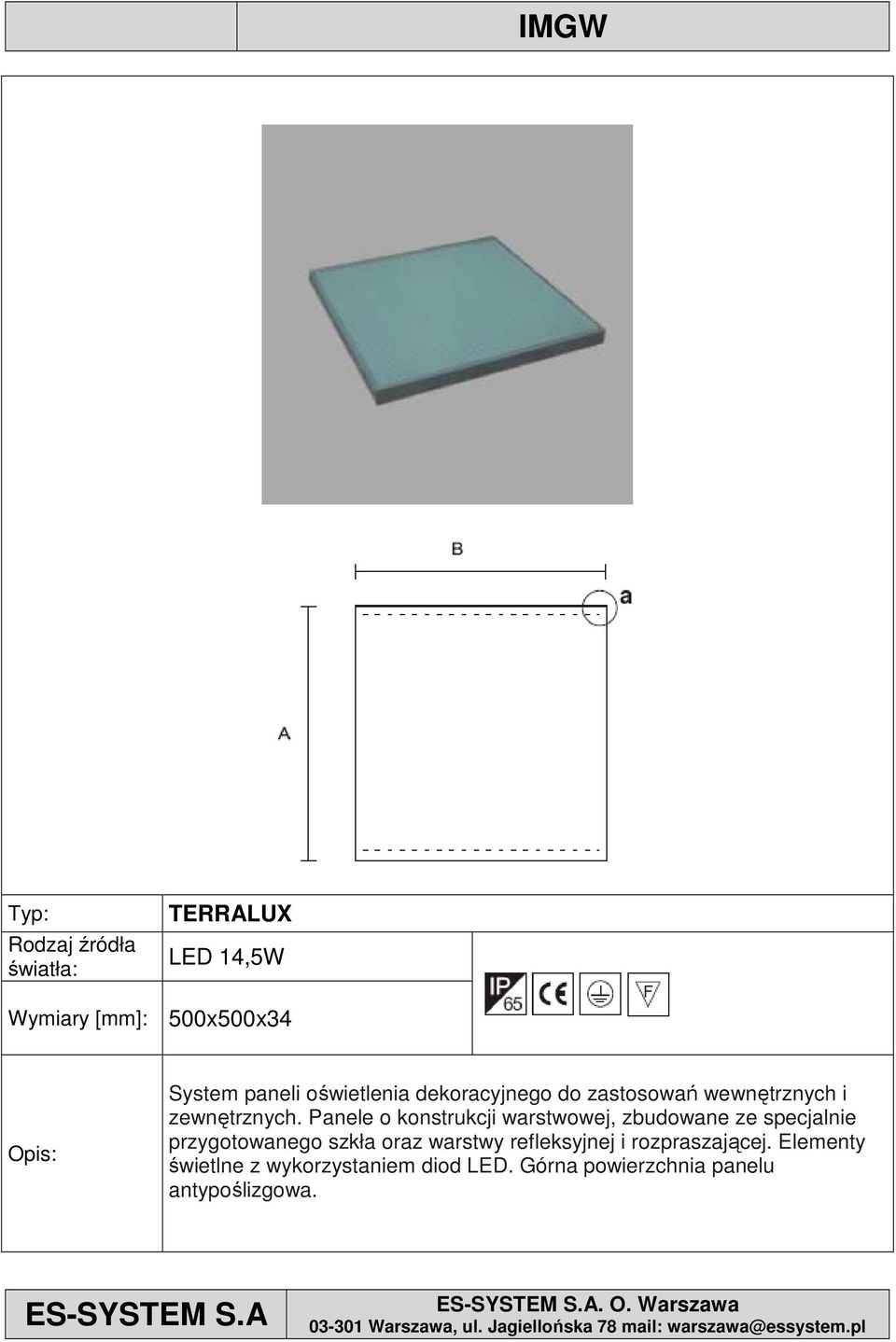

18 TERRALUX LED 14,5W Wymiary [mm]: 500x500x34 System paneli oświetlenia dekoracyjnego do zastosowań wewnętrznych i zewnętrznych. Panele o konstrukcji warstwowej, zbudowane ze specjalnie przygotowanego szkła oraz warstwy refleksyjnej i rozpraszającej. Elementy świetlne z wykorzystaniem diod LED. Górna powierzchnia panelu antypoślizgowa.

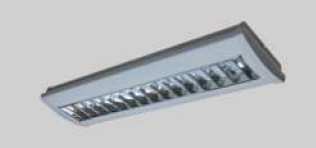

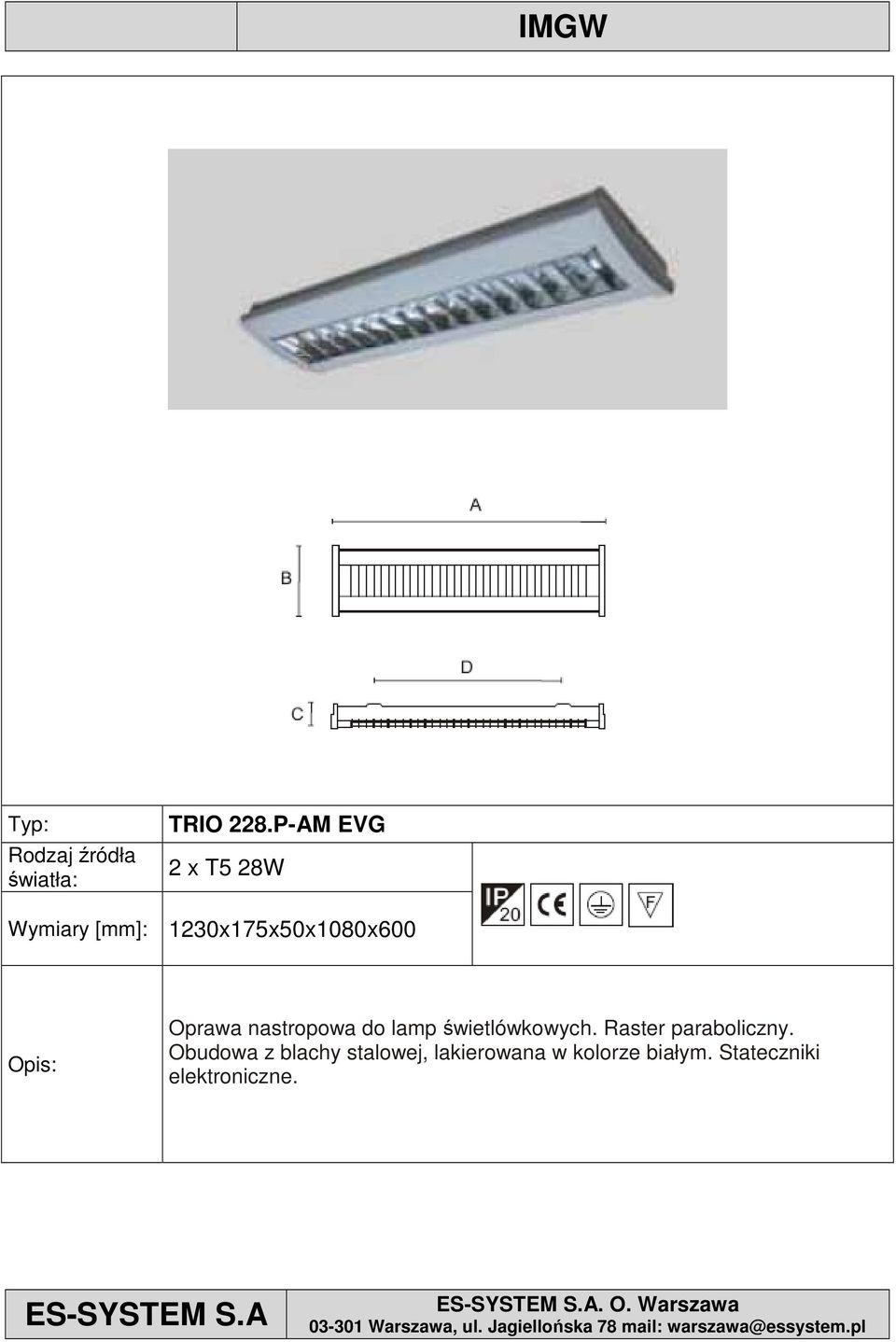

19 TRIO 228.P-AM EVG 2 x T5 28W Wymiary [mm]: 1230x175x50x1080x600 Oprawa nastropowa do lamp świetlówkowych. Raster paraboliczny. Obudowa z blachy stalowej, lakierowana w kolorze białym. Stateczniki elektroniczne.

20

21

22

23

24

25

26 GEZE TSA 360 N Napęd do drzwi przesuwnych Zakres zastosowania: Do drzwi przesuwnych, jedno- lub dwuskrzydłowych, z naświetlem lub bez. Do drzwi wewnętrznych i zewnętrznych Do drzwi o dużym natężeniu ruchu np. domy handlowe, banki, szpitale, dworce lotnicze, itp. Charakterystyka wyrobu: Dwa rodzaje pokryw Nowoczesne inteligentne sterowanie oparte o 16- bitowy mikroprocesor Samoczynne rozpoznawanie warunków pracy Regulowana czas otwarcia od 0 do 60 s Regulowana prędkość otwierania cm/s Regulowana prędkość zamykania cm/s Modułowa budowa pozwala skrócić czas montażu Automatyczne wykrywanie usterek i sygnalizowanie ich na wyświetlaczu LED Możliwość stosowania dodatkowych zamków ryglujących Cicha praca Łatwość obsługi Rodzaje skrzydeł drzwiowych: System okuć szklanych z wąską ramą do szkła izolacyjnego albo do szkła pojedynczego Drzwi całoszklane Drzwi drewniane, metalowe lub z tworzywa sztucznego Parametry drzwi Drzwi jednoskrzydłowe Drzwi dwuskrzydłowe Max. ciężar 100 kg 2x 100 kg skrzydła Szerokość mm mm otwarcia Wysokość do ok mm przejścia Dane techniczne: 1. Wymiary (wysokość x głębokość) 200x180 mm wysoka pokrywa 150x180 mm niska pokrywa 2. Zasilanie 230 V, 50/60 Hz albo 240V, 50/60 Hz albo 115 V, 50/60 Hz albo V DC (przy zasilaniu 24 V prędkości przesuwu drzwi są odpowiednio mniejsze, niż przy 36 V) 3. Pobór mocy 150 VA 4. Profil pokrywy standardowo dostępny w kolorach RAL, inne kolory na zapytanie Elementy sterujące: Radarowa czujka ruchu Czujki ruchu i obecności na aktywną i pasywną podczerwień Przyciski Czytnik kart magnetycznych Klawiatura kodująca Przycisk z kluczykiem Przyciski Zdalne sterowanie za pomocą pilota Opcje: Rygiel elektromagnetyczny Wiatrołap/śluza Czujka ruchu zabezpieczająca drogę przesuwu w kierunku otwierania Dodatkowa sygnalizacja dźwiękowa albo świetlna stanu alarmowego (usterki) Połączenie z systemem przeciwpożarowym

27 1. Płyta montażowa wspornika 2. Odbój 3. Wspornik 4. Zasilacz 5. Moduł sterujący z akumulatorem 6. Szyna jezdna Funkcje bezpieczeństwa Ograniczenie siły zamykania i otwierania do 150 N Zabezpieczenie barierami świetlnymi Samoczynna zmiana kierunku ruchu w przypadku natrafienia na przeszkodę Akumulator umożliwiający samoczynne otwarcie lub zamknięcie drzwi w razie zaniku zasilania (nie dotyczy pracy w trybie nocnym). Możliwość podłączenia do instalacji przeciwpożarowej w celu otwarcia drogi ewakuacyjnej. Ryglowanie awaryjne Otwarcie apteczne Sygnał dźwiękowy informujący o zdarzeniu alarmowym (usterce) 7. Standardowy rygiel elektromagnetyczny 8. Silnik prądu stałego 9. Wózek z rolkami 10. Śruby zawieszenia skrzydeł 11. Rolka prowadząca Tryby pracy automatu Tryb pracy automatycznej Tryb nocny Stałe otwarcie Ruch jednokierunkowy ("zamykanie sklepu" - działa tylko aktywator wewnętrzny) Zredukowana szerokość otwarcia (tzw. otwarcie zimowe) Standardowe funkcje sterowania: Samoczynne rozpoznawanie szerokości otwarcia, skrajnych punktów położenia skrzydła Samoczynne rozpoznawanie ciężaru skrzydła przez pomiar przyspieszenia Zapamiętywanie regulowanej bezstopniowo szerokości otwarcia zimowego Wyświetlanie na programatorze aktualnego trybu pracy Wyświetlanie na programatorze kodów usterek i zdarzeń alarmowych Automatyczne dostosowywanie czasu otwarcia do częstości ruchu (opcja wybierana za pomocą programatora) Ustawianie za pomocą programatora wybranych przez użytkownika parametrów pracy
