1 Tabela wyboru Enkodery Wyjście Przyrostowe Zakres rozdzielczości Model E6A2-C E6A2-C E6C2-C E6C3-C E6F-C Typ Miniaturowe Kompaktowe Odporne na działanie wody Z wytrzymałą obudową Min Maks Wyjście NPN Siła maksymalna Klasyfikacja IP PNP Rozmiar 25 mm 40 mm 50 mm 50 mm 60 mm Prostopadła Wzdłuż osi IP50 IP64 IP65 Maks. częstotliwość obrotowa Strona Wyjście Przyrostowe Wartości bezwzględne Zakres rozdzielczości Model E6H-C E6C-N E6C3-A E6F-A Typ Z otworem Wieloobrotowe Odporne na działanie wody Min Maks Wyjście NPN Siła maksymalna Klasyfikacja IP PNP Rozmiar 40 mm (wydrążony) 50 mm (pelny i wydrążony) 50 mm 60 mm Prostopadła 29, Wzdłuż osi 4, IP50 IP64 Z wytrzymałą obudową IP65 Standard Maks. częstotliwość obrotowa Strona Nie/brak w ofercie Enkodery obrotowe Przyrostowe Absolutne Odporne na Miniaturowe Kompaktowe Solidne Z otworem działanie wody Wieloobrotowe Odporne na działanie wody Solidne E6A2-C E6A2-C E6C2-C E6C3-C E6F-C E6H-C E6C-N E6C3-A E6F-A Dystrybutor w Polsce: AUTOMATECH Sp.z o.o. biuro.warszawa@automatech.pl Tel.: Fax:

2 E6A2-C Miniaturowe enkodery obrotowe Rodzina E6A enkoderów obrotowych wyróżnia się małymi rozmiarami i obudową o średnicy 25 mm. Obudowa o średnicy 25 mm Rozmiar w mm Faza wyjściowa Napięcie zasilania Wyjście Rozdzielczość (impulsów/obrót) Model Ø 20 A 5 12 VDC Napięciowe NPN 10, 60, 100, 200, 300, 360, 500 E6A2-CS3E NPN, otwarty kolektor 10, 60, 100, 200, 300, 360, 500 E6A2-CS3C VDC 10, 60, 100, 200, 300, 360, 500 E6A2-CS5C A, B 5 12 VDC Napięciowe NPN 100, 200, 360, 500 E6A2-CW3E NPN, otwarty kolektor 100, 200, 360, 500 E6A2-CW3C VDC 100, 200, 360, 500 E6A2-CW5C A, B, Z 5 12 VDC Napięciowe NPN 100, 200, 360, 500 E6A2-CWZ3E NPN, otwarty kolektor 100, 200, 360, 500 E6A2-CWZ3C VDC 100, 200, 360, 500 E6A2-CWZ5C E6B2-C Kompaktowe enkodery obrotowe Rodzina E6B przyrostowych enkoderów obrotowych posiada obudowę o średnicy 40 mm. W ofercie są modele z wyjściem typu sterownik liniowy Ø VDC NPN, otwarty kolektor 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, E6B2-CWZ6C 1000, 1024, 1200, 1500, 1800, VDC PNP, otwarty kolektor 100, 200, 360, 500, 600, 1000, 2000 E6B2-CWZ5B 5 12 VDC Napięciowe NPN 1 0, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1000, E6B2-CWZ3E 1200, 1500, 1800, VDC Typu line driver 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1000, 1024, E6B2-CWZ1X 1200, 1500, 1800, Rotary encoders - Incremental - Cat.-No. Q018-E2-03-X / Q085-E2-03-X

3 E6C2-C/E6C3-C Enkodery obrotowe o podwyższonej wodoodporności Rodzina E6C przyrostowych enkoderów obrotowych o średnicy 50 mm cechuje się podwyższoną odpornością na działanie wody w porównaniu ze standardowymi modelami. Konstrukcja IP64f lub IP65f kroploszczelna i odporna na działanie olejów Rozmiar w mm Napięcie zasilania Wyjście Rozdzielczość (impulsów/obrót) Model Modele standardowe Ø VDC NPN, otwarty kolektor 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600 E6C2-CWZ6C VDC PNP, otwarty kolektor 100, 200, 360, 500, 600 E6C2-CWZ5B 1000, VDC Napięciowe NPN 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600 E6C2-CWZ3E 5 VDC Typu line driver 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600 E6C2-CWZ1X Model wytrzymały Ø VDC Dopełniające 100, 200 E6C3-CWZ5GH 5 12 VDC Napięciowe NPN 100, 200 E6C3-CWZ3EH 5 12 VDC Typu line driver 100, 200 E6C3-CWZ3XH E6F-C Enkodery obrotowe w wytrzymałej obudowie Rodzina E6F enkoderów obrotowych o średnicy 60 mm cechuje się wytrzymałą obudową. Wałek wytrzymujący maksymalną siłę poprzeczną 120 N i wzdłużną 50 N Struktura odporna na działanie wody i olejów (IP65f) Ø VDC Dopełniające 100, 200, 360, 500, 600 E6F-CWZ5G 1000 Rotary encoders - Incremental - Cat.-No. F01E-EN-01/E284-E2-02-X 157

4 E6H-C Enkodery obrotowe z otworem na wałek Rodzina E6H przyrostowych enkoderów obrotowych charakteryzuje się średnicą 40 mm i otworem na wałek. Szeroki zakres napięć działania od 5 do 24 VDC W ofercie wyjście typu line driver (maks. 100 m) Ø VDC Typu otwarty kolektor 300, 360, 500, 600, 720, 800, 1000, 1024 E6H-CWZ6C 5 12 VDC Napięciowe 300, 360, 500, 600, 720, 800, 1000, 1024 E6H-CWZ3E 5 12 VDC Typu line driver 300, 360, 500, 600, 720, 800, 1000, 1024 E6H-CWZ3X E6C-N Enkodery obrotowe wartości bezwzględne Wieloobrotowe enkodery obrotowe Enkodery obrotowe E6C-N mają wbudowaną funkcję wieloobrotową do aplikacji wymagających obrotów większych niż 360. Funkcja wieloobrotowa Rozmiar Nazwa Model Ø 50 Model z wałem wyposażony w kabel E6C-NN5C Model z otworem wyposażony w kabel E6C-NN5CA Model z wałkiem wyposażony w złącze E6C-NN5C-C Model z otworem wyposażony w złącze E6C-NN5CA-C 158 Rotary encoders - Incremental - Cat.-No. Q101-E2-01-X / Q084-E2-03-X

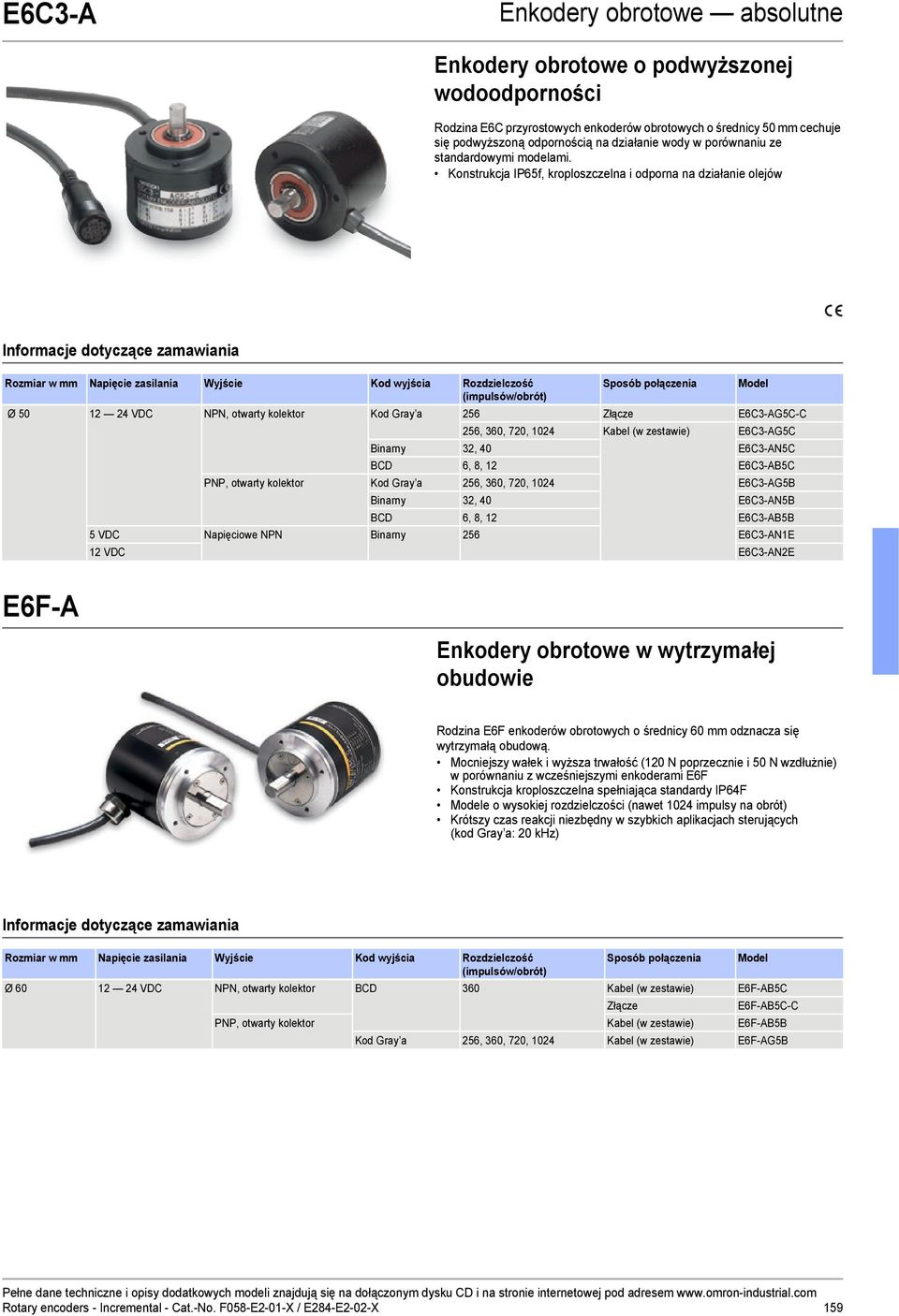

5 E6C3-A Enkodery obrotowe absolutne Enkodery obrotowe o podwyższonej wodoodporności Rodzina E6C przyrostowych enkoderów obrotowych o średnicy 50 mm cechuje się podwyższoną odpornością na działanie wody w porównaniu ze standardowymi modelami. Konstrukcja IP65f, kroploszczelna i odporna na działanie olejów Rozmiar w mm Napięcie zasilania Wyjście Kod wyjścia Rozdzielczość (impulsów/obrót) Sposób połączenia Ø VDC NPN, otwarty kolektor Kod Gray a 256 Złącze E6C3-AG5C-C Model 256, 360, 720, 1024 Kabel (w zestawie) E6C3-AG5C Binarny 32, 40 E6C3-AN5C BCD 6, 8, 12 E6C3-AB5C PNP, otwarty kolektor Kod Gray a 256, 360, 720, 1024 E6C3-AG5B Binarny 32, 40 E6C3-AN5B BCD 6, 8, 12 E6C3-AB5B 5 VDC Napięciowe NPN Binarny 256 E6C3-AN1E 12 VDC E6C3-AN2E E6F-A Enkodery obrotowe w wytrzymałej obudowie Rodzina E6F enkoderów obrotowych o średnicy 60 mm odznacza się wytrzymałą obudową. Mocniejszy wałek i wyższa trwałość (120 N poprzecznie i 50 N wzdłużnie) w porównaniu z wcześniejszymi enkoderami E6F Konstrukcja kroploszczelna spełniająca standardy IP64F Modele o wysokiej rozdzielczości (nawet 1024 impulsy na obrót) Krótszy czas reakcji niezbędny w szybkich aplikacjach sterujących (kod Gray a: 20 khz) Rozmiar w mm Napięcie zasilania Wyjście Kod wyjścia Rozdzielczość (impulsów/obrót) Sposób połączenia Ø VDC NPN, otwarty kolektor BCD 360 Kabel (w zestawie) E6F-AB5C Złącze Model E6F-AB5C-C PNP, otwarty kolektor Kabel (w zestawie) E6F-AB5B Kod Gray a 256, 360, 720, 1024 Kabel (w zestawie) E6F-AG5B Rotary encoders - Incremental - Cat.-No. F058-E2-01-X / E284-E2-02-X 159
