PreSet 2D. ustawianie elektrod staje się proste

Transkrypt

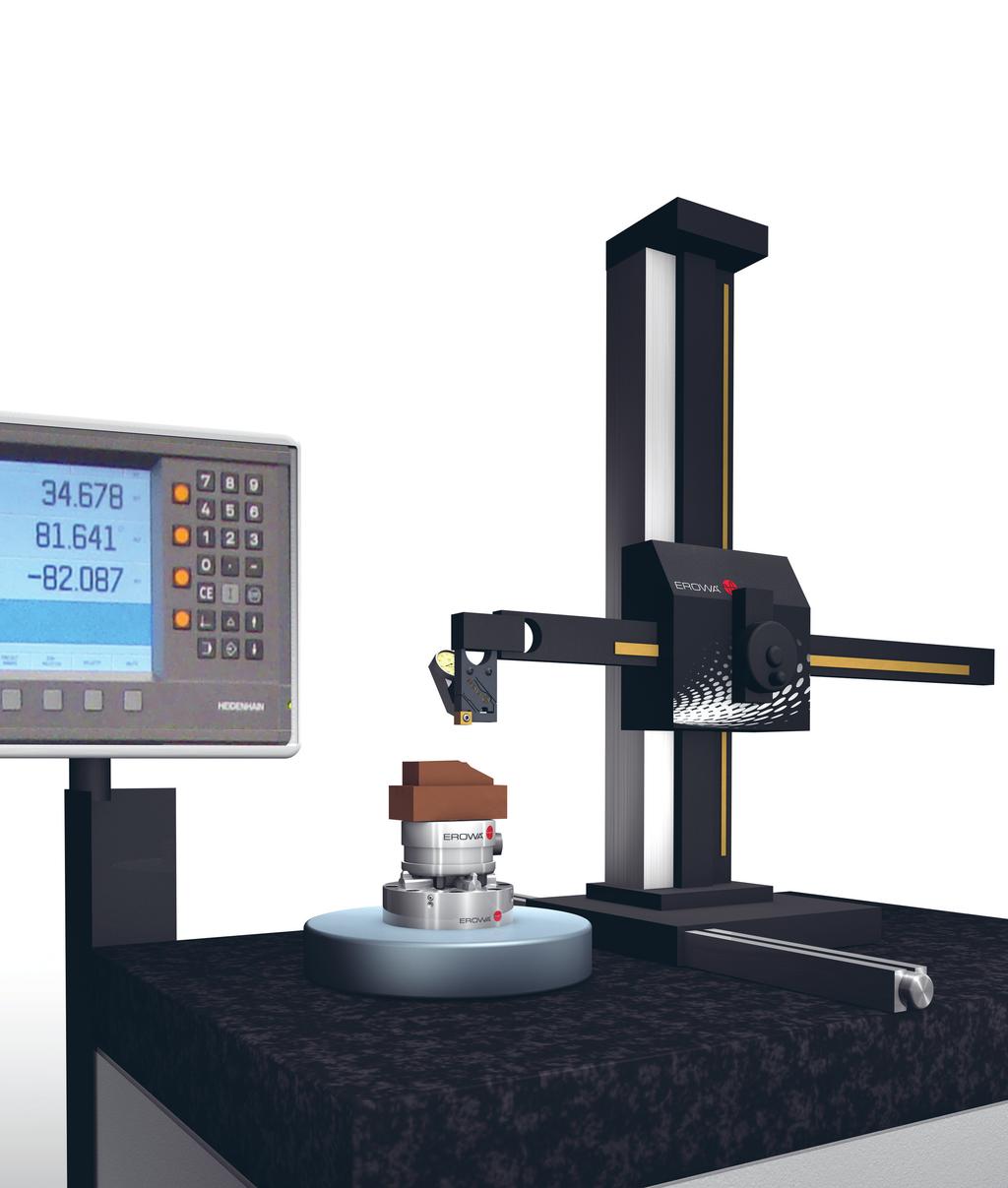

1 PreSet 2D ustawianie elektrod staje się proste

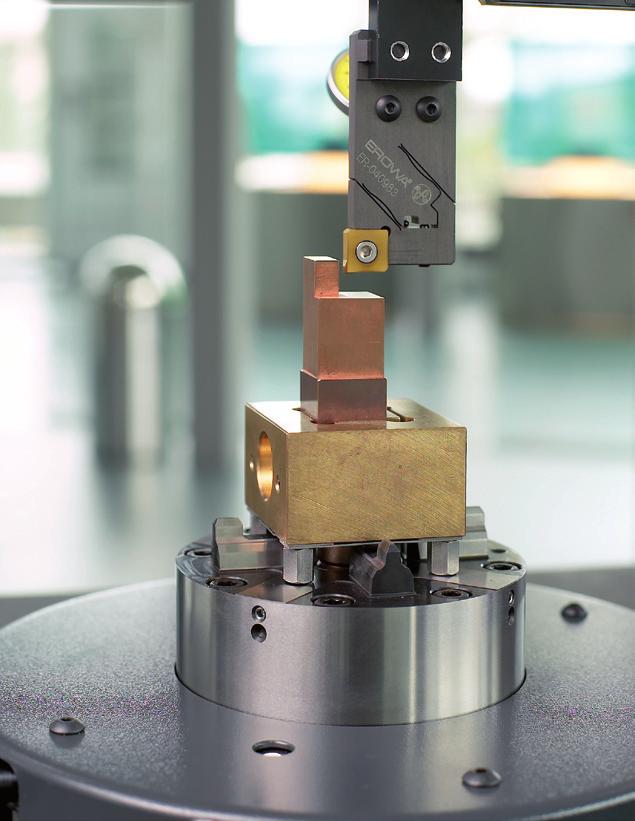

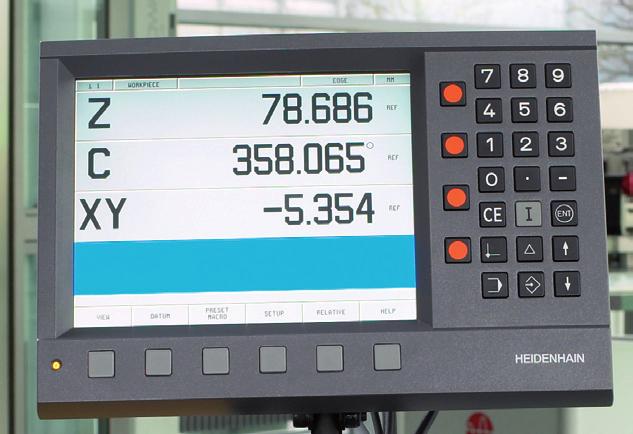

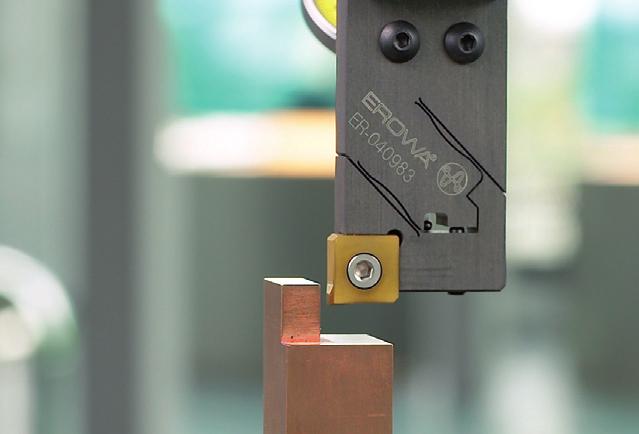

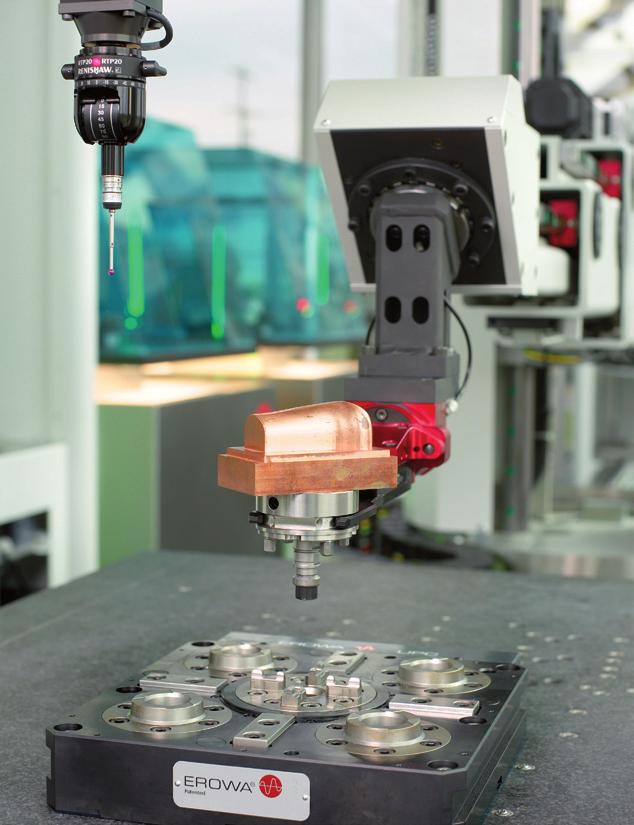

2 2 Możemy uzyskać 500 produktywnych godzin rocznie Uwolnij swoje maszyny CNC od skomplikowanej konfiguracji i presetingu wstępnych. Na stacji pomiarowej PreSet 2D dane ofsety określane są bardziej efektywnie. Szybkie kontrole pośrednie pomogą Ci zachować wysokie standardy jakości. Roczny zysk GODZINY Liczba ustawionych elektrod w roku 0 Możesz zaoszczędzić 10 minut na ustawieniu elektrody. Ile elektrod zużywasz rocznie? Wyświetlacz (normalny) Wyświetlacz (tryb EROWA) Sonda 2D Wyświetlanie trzech zmierzonych wartości osi jest jasne i łatwe do odczytania. Szybkie pomiary okresowe zapewniają niezbędne bezpieczeństwo. Praktyczne wskazówki dla użytkownika w trybie EROWA pokazują krok po kroku, w jaki sposób określa się wartości przesunięcia. Po naciśnięciu przycisku wynik jest eksportowany. Po prostu genialny: krawędź 2D sondy (patent EROWA) umożliwia dokonanie niezbędnych pomiarów na promieniach, krawędziach, rogach i ukośnych powierzchniach.

3 EROWA PRESET 2D Szybka amortyzacja Liczba wstępnie ustawionych elektrod na rok Przy 3000 wstępnie ustawionych elektrodach na rok stacja przygotowująca zapłaci sama za siebie w ciągu 12 miesięcy. Łożysko powietrzne QuickLinkXT QuickLink EROWA QuickLink Cell Integration Zawsze idealnie dokładne, łożysko Odpowiednie oprogramowanie do powietrzne symuluje oś C w cen- konwersji wartości przesunięcia do trum EDM. Jego bardzo precyzyjna formatów specyficznych dla maszyny. współśrodkowość wychwyci nawet najmniejsze odchylenia elektrod. Miesiące 10 3

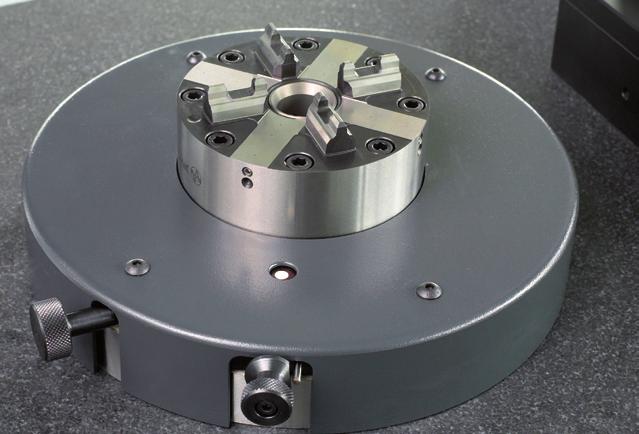

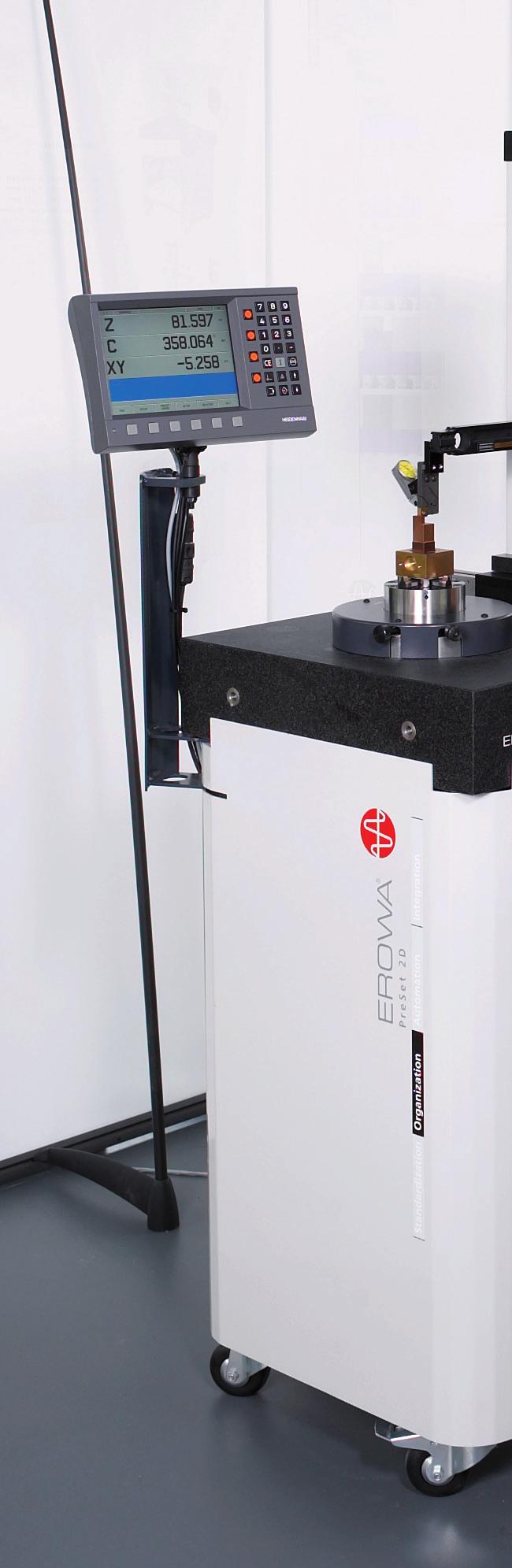

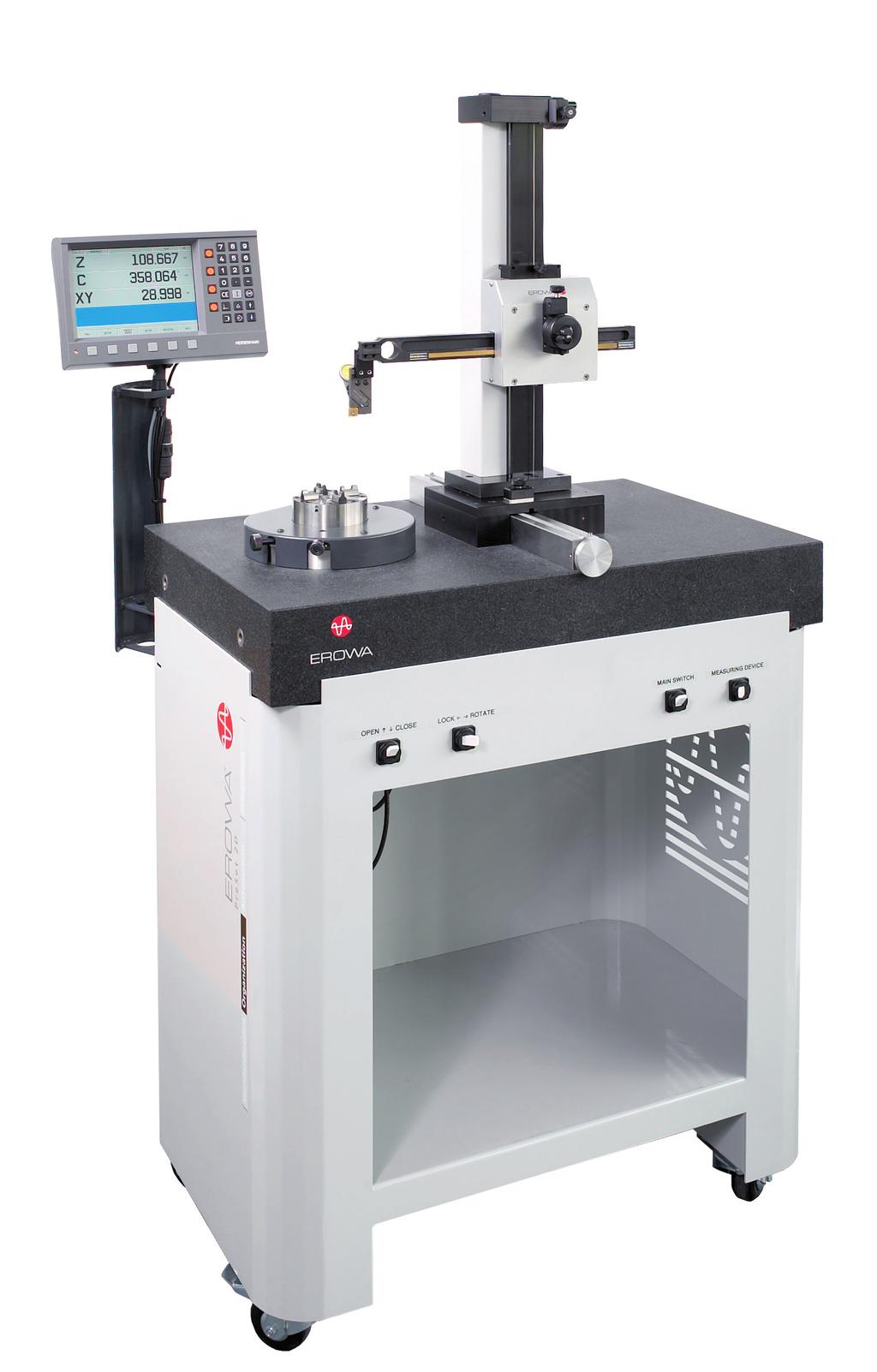

4 4 PreSet 2D detale Stanowisko do ustawiania elektrod dla każdej produkcji. Pomiary w osiach X, Y, Z i C można przeprowadzać szybko i bezpiecznie. Dane wyjściowe mierzonych wartości są zintegrowane. Stanowisko nastawcze może być wyposażone w różne systemy narzędziowe. 01 Wyświetlacz Nowoczesny wyświetlacz ze zintegrowanymi makrami pomiarowymi pozwala szybko i bezpiecznie określić wszystkie wartości przesunięcia Osie Dwuosiowe urządzenie pomiarowe z cyfrową skalą. Rozdzielczość wyświetlania osi: 0,001 mm. 03 Kamienna płyta Płyta z twardego kamienia zgodna z DIN 876/00. Dostarczony z certyfikatem jakości i protokołem pomiarowym. 04 Łożyska powietrzne Precyzyjne łożysko powietrzne EROWA umożliwia przeprowadzanie pomiarów współosiowości z dokładnością do 0,001 mm. Mimo to jest solidny i niezawodny. 05 Technologia Dzięki technologii poduszek powietrznych, osie poruszają się pod naciskiem palca. Precyzyjna regulacja pozwala uzyskać najwyższy stopień precyzji. 06 PreSet 2D Praktyczny w codziennym użytkowaniu i atrakcyjny design: stacja do ustawiania składa się z urządzenia pomiarowego, płyty pomiarowej z systemem narzędziowym i podkonstrukcji na kółkach

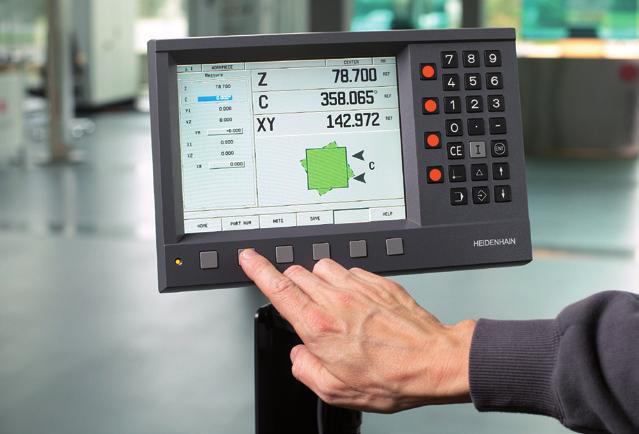

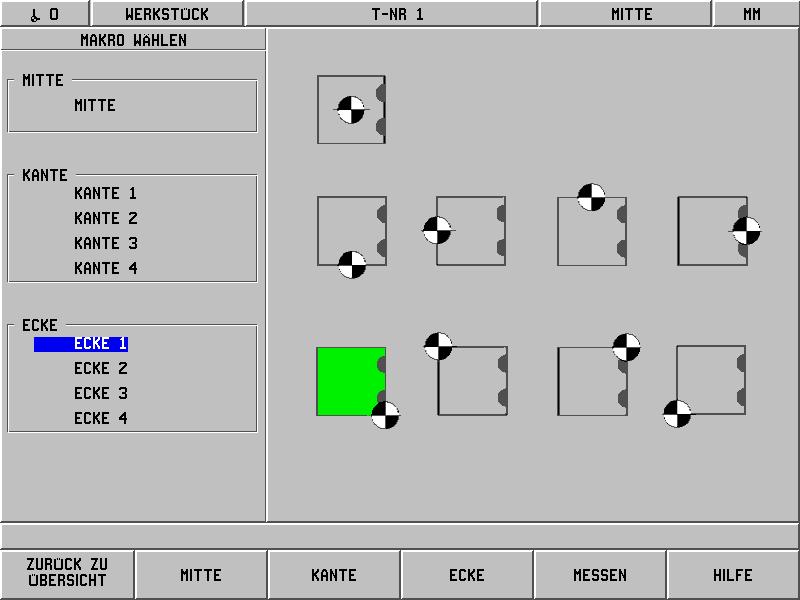

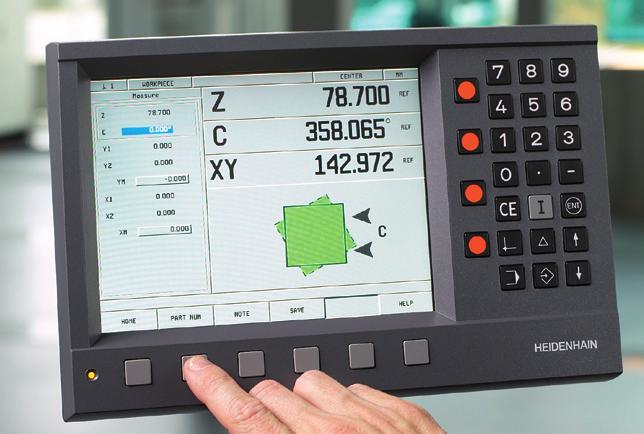

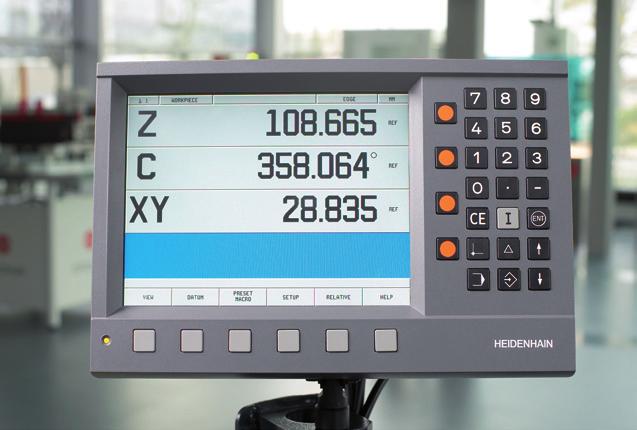

5 EROWA PRESET 2D Ekran Główny Czytelny wyświetlacz pozycji osi. Wskaźniki statusu identyfikacji referencyjnej i łatwe do wyświetlenia funkcje klawisza funkcyjnego w jasnym tekście ułatwiają codzienne stosowanie. Wybór makra Przygotowane programy ułatwiają określanie danych offsetowych elektrod i przedmiotów obrabianych na paletach EROWA. Programy są dostępne dla wszystkich wariantów. Obsługa makra Obsługa graficzna poprawnego procesu umożliwia każdemu prawidłowe określenie danych przesunięcia. Transmisja danych Dane przesunięcia są przesyłane za pomocą kliknięcia myszą, na przykład do aplikacji EROWA QuickLinkXT, skąd dane maszynowe są automatycznie obliczane i przesyłane do urządzenia. Wyznaczanie wstępnie zdefiniowa- Brak osi C w twoim centrum EDM? nych danych obrabianego przedmiotu Uchwyt ITS o ustalonej pozycji spełnia na paletach UPC. Twoje wymagania wstępne. 5

6 6 EROWA PreSet 2D na pierwszy rzut oka Dane techniczne EROWA PreSet 2D Posów X 240 mm Posów Y 320 mm Posów Z 335 mm Sterowanie Heidenhain Positip 880 z makrami EROWA Interfejs Seriell RS232 dla transferu danych do QuickLink XT ; wyjście równoległe dla drukarki System sondy EROWA 2D sonda krawędziowa wymogi przestrzenne 500 x 800 x 1000 mm Zasilanie sprężonym powietrzem min. 6 bar, Numery Produktu bez osi C ER PreSet 2D UnoSet ER PreSet 2D PalletSet W ER PreSet 2D UPC ER PreSet 2D ITS Compact Combi ER PreSet 2D ProductionChuck 210 z osią C ER PreSet 2D+C ITS Chuck 100 ER PreSet 2D+C ITS Compact Combi Kompletne wyposażenie Stacja pomiarowa jest dostarczana z następującymi elementami: Płyta pomiarowa z wózkiem Zintegrowany uchwyt PT880 cyfrowy wyświetlacz...z makrami Dwuosiowy przyrząd pomiarowy EROWA 2D sonda krawędziowa Instrukcja obsługi Detergent do płyty kamiennej

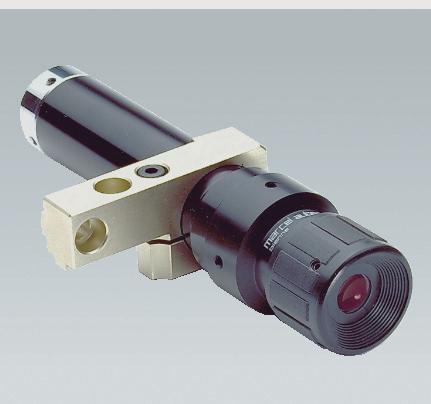

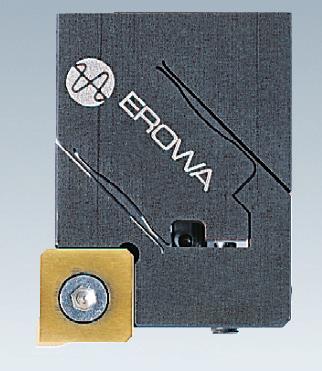

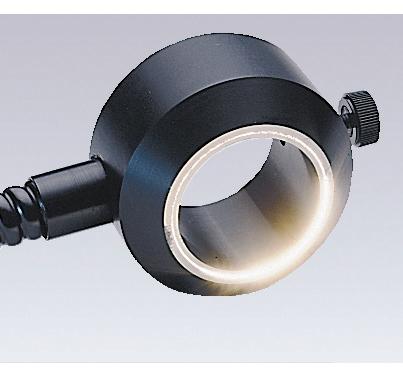

7 EROWA PRESET 2D Pozostałe akcesoria A B EROWA 2D Sonda krawędziowa ER Dokładne sondowanie ostrych krawędzi, kątów, średnic i długości. Trzpień pomiarowy ER Wyrównanie promieniowe, osiowe i położenia kątowe uchwytów ITS. Płytki do sondy A ER B ER C ER D ER dla 2D sondy krawędziowej Mikroskop ER w celu wyświetlenia profili, wcięć i odwiertów o współczynniku powiększenia 30. Płytki do sondy 3 x M2 E ER ø 2 mm F ER ø 1 mm G ER dla 2D sondy krawędziowej Zimne światło 220 V ER V ER Dla mikroskopu: dla optymalnego światła na powiększanym obszarze. C D E F G QuickLinkXT Aby nagrać dane i przekonwertować je na określone formaty maszynowe. QuickLink EROWA QuickLink Cell Integration QuickLink XT to prosty program do przesyłania danych ze stanowiska pomiorowego EROWA PreSet 2D do sterowników maszyn. Programowanie danych jest konwertowane na format specyficzny dla urządzenia za jednym naciśnięciem przycisku. zegar ER Analogowy zegar o średnicy 38 mm i rozdzielczość 0,002 mm. 7

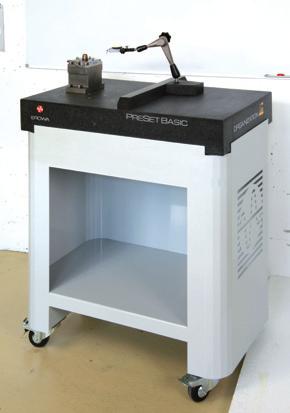

8 EROWA AG e / EROWA Group Business Network: a member of ORENDA Holding Ltd. Subject to technical changes. Registered trademark of EROWA AG, Copyright EROWA AG, for a number of products of EROWA AG patents are existing or pending. 8 PreSet Basic PreSet 2D PreSet 3D Ustawianie i wyrównywanie przedmi- Wyrównanie i określanie danych Wstępne ustawianie elektrod i detali otów obrabianych. wstępnych ustawień elektrod i przed- oraz pomiary jakościowe z protokołami miotów obrabianych. pomiarowymi. USA EROWA Technology, Inc. North American Headquarters 2535 South Clearbrook Drive Arlington Heights, IL USA Phone Fax info@erowa.com Switzerland EROWA AG Knutwilerstrasse 3 CH-6233 Büron Schweiz Phone Fax info@erowa.com Germany EROWA System Technologien GmbH Gewerbepark Schwadermühle Rossendorferstrasse 1 DE Cadolzburg b. Nbg. Deutschland Phone Fax info@erowa.de Italy EROWA Tecnologie S.r.l. Strada Statale 24 km 16,200 IT Alpignano (TO) Italia Phone Fax info@erowa.it France EROWA Distribution France Sàrl PAE Les Glaisins 12, rue du Bulloz FR Annecy-le-Vieux France Phone Fax info@erowa.tm.fr Scandinavia EROWA Technology Scandinavia A/S Fasanvej 2 DK-5863 Ferritslev Fyn Denmark Phone Fax info@erowa.com Singapore EROWA (South East Asia) Pte. Ltd. CSE Global Building No.2 Ubi View, #03-03 Singapore Singapore Phone Fax sales.singapore@erowa.com Spain EROWA Technology Ibérica S.L. c/ Avda. Cornellá, a ext. E Esplugues de Llobregat - Barcelona España Phone Fax erowa.iberica.info@erowa.com Eastern Europe EROWA Technology Sp. z o.o. Eastern Europe ul. Spółdzielcza Kąty Wrocławskie Poland Phone Fax info@erowa.com.pl Japan China EROWA Technology (Shanghai) Co., Ltd. G/F, No. 24 Factory Building House 69 Gui Qing Road (Caohejing Hi-tech Park) Shanghai , PRC China Phone Fax info@erowa.cn India EROWA Technology (India) Private Limited No: /6, Brij Tarang Building Unit No-3F, 3rd Floor, Greenlands, Begumpet, Hyderabad (Andhra Pradesh) India Phone Fax salesindia@erowa.com Erowa Technology Sp. z o.o. EROWA Nippon Ltd. ul.shiba Spółdzielcza Shimizu Bldg Kąty ShibaWrocławskie Daimon, Minato-ku tel Tokyo fax Japan Phone info@erowa.com.pl Fax info@erowa.co.jp
