1 PL - polski Instrukcja instalacji i eksploatacji PS 95 (0 16 bar) PS 109 (0 40 bar)

2 Szanowny Kliencie! Dziękujemy za wybór sondy ciśnieniowej PS 95 / PS 109. Przed montażem i uruchomieniem sondy ciśnieniowej należy uważnie przeczytać tę instrukcję montażu i eksploatacji oraz przestrzegać zawartych w niej informacji. Tylko dokładne przestrzeganie opisanych tu przepisów i wskazówek zapewnia niezawodne działanie sondy ciśnieniowej oraz jej bezpieczną pracę. 2 PS 95 / PS 109

3 Spis treści 1 Piktogramy i symbole Zasady bezpieczeństwa Zakres zastosowania Dane techniczne Rysunek wymiarowy Przyłącze elektryczne Przyłącze do wyświetlacza danych DD Podłączanie czujników ciśnienia PS 95 / PS 109 do opcjonalnych wejść E lub F wyświetlacza danych DD Kalibracja i regulacja Deklaracja zgodności PS 95 / PS 109 3

4 Poz.: 2 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten @ 1 Poz.: 3 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten @ 1 Poz.: 4 /Beko Technische Dokumentation/Piktogramme/Gefahr Warnung Vorsicht @ 1 Poz.: 5 /Beko Technische Dokumentation/Piktogramme/G+ W+V Netzspannung @ 1 1 Piktogramy i symbole Przestrzegać instrukcji montażu i eksploatacji Ogólny symbol zagrożenia (zagrożenie, ostrzeżenie, ostrożnie) Ogólny symbol zagrożenia (zagrożenie, ostrzeżenie, ostrożnie) przez napięcie sieciowe oraz części urządzenia, znajdujące się pod napięciem 2 Zasady bezpieczeństwa Należy sprawdzić, czy niniejsza instrukcja odpowiada posiadanemu typowi urządzenia. Przestrzegać wszystkich wskazówek z instrukcji obsługi. Zawiera ona podstawowe informacje, których należy przestrzegać podczas montażu, eksploatacji oraz konserwacji. Dlatego przed montażem, uruchomieniem i konserwacją ta instrukcja obsługi musi zostać bezwzględnie przeczytana przez montera oraz użytkownika i personel specjalistyczny. Instrukcja obsługi musi być zawsze dostępna w miejscu użytkowania sondy ciśnieniowej. Uzupełniająco do postanowień tej instrukcji eksploatacji należy przestrzegać ew. wszystkich obowiązujących przepisów lokalnych bądź krajowych. W razie wątpliwości lub pytań dotyczących niniejszej instrukcji lub urządzenia należy kontaktować się z BEKO TECHNOLOGIES GmbH. Przedsięwzięcia: Zagrożenie! Sprężone powietrze! Kontakt z szybko lub gwałtownie ulatniającym się sprężonym powietrzem grozi poważnymi obrażeniami lub nawet śmiercią. To samo zagrożenie powodują rozerwane części urządzenia. Nie przekraczać maks. ciśnienia roboczego (patrz tabliczka znamionowa)! Używać tylko materiałów instalacyjnych, odpornych na ciśnienie! Wykluczyć możliwość trafienia osób przez wydostające się sprężone powietrze! Przedsięwzięcia: Zagrożenie! Niedopuszczalne parametry robocze! Przekroczenie wartości granicznych w dowolną stronę powoduje zagrożenie dla ludzi i materiałów oraz może spowodować zakłócenia działania i eksploatacji. Nie przekraczać maks. ciśnienia roboczego (patrz tabliczka znamionowa)! Zagwarantować, że sonda ciśnieniowa będzie użytkowana wyłącznie w zakresie dopuszczalnych wartości granicznych, podanych na tabliczce znamionowej. Dokładne przestrzeganie parametrów sondy ciśnieniowej w danym przypadku zastosowania Nie przekraczać dopuszczalnej temperatury składowania i transportu. Przeprowadzać regularną konserwację i kalibrację. 4 PS 95 / PS 109

5 Dalsze zasady bezpieczeństwa: Podczas montażu i eksploatacji przestrzegać obowiązujących krajowych wymagań i przepisów bezpieczeństwa. Nie używać sondy ciśnieniowej w przestrzeniach zagrożonych wybuchem. Informacje dodatkowe: Nie przegrzewać urządzenia! W przypadku montażu przez wkręcanie użyć powierzchni pod klucz (rozmiar klucza 22)! Sondy ciśnieniowej nie wolno rozkładać na części! Ostrożnie! Nieprawidłowe działanie sondy ciśnieniowej Błędna instalacja i niewystarczająca konserwacja mogą spowodować nieprawidłowe działanie sondy ciśnieniowej, co może zakłócić wyniki pomiarów i doprowadzić do błędnej interpretacji. 3 Zakres zastosowania Sonda ciśnieniowa jest przyrządem pomiarowym do pomiarów w ramach dopuszczalnych parametrów roboczych (patrz dane techniczne). Sonda ciśnieniowa może dokonywać pomiarów w następujących mediach lub mierzalnych gazach: Gazy medyczne, gazy obojętne, gazy nie powodujące korozji. Sonda ciśnieniowa jest używana np. w następujących aplikacjach Instalacje sprężonego powietrza Instalacje pneumatyczne Osuszacze sprężonego powietrza Pompy Należy bezwzględnie przestrzegać mas maksymalnych (patrz dane techniczne). Sonda ciśnieniowa nie nadaje się do stosowanie w przestrzeniach zagrożonych wybuchem. PS 95 / PS 109 5

6 Dane techniczne 4 Dane techniczne Zakres pomiarowy PS 95: PS 109: bar 0 40 bar Dokładność Sygnał wyjściowy Zasilanie Element czujnikowy Czas reakcji 0,5% lub 1% jednostki skali (patrz tabliczka znamionowa) 4 20 ma (technika 2-drutowa) V DC piezorezystywny 1 ms Dopuszczalna temperatura otoczenia C Temperatura składowania C EMC DIN EN Przyłącze procesowe Masa (bez złączki wtykowej) Gwint zewnętrzny G¼ Złączka wtykowa o średnicy nominalnej 7,2; G¼ wewn., do szybkozłącza 110 g Przyłącze Wtyk zaworu, DIN Materiał obudowy Stal nierdzewna Klasa zabezpieczenia IP 65 6 PS 95 / PS 109

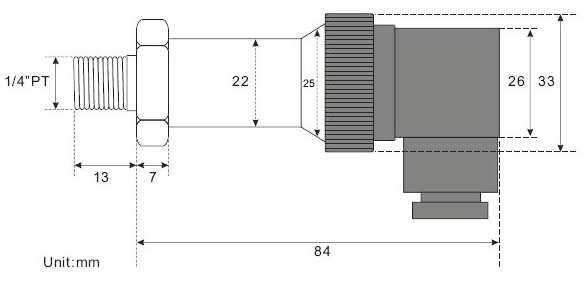

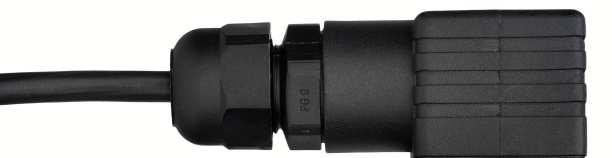

7 Rysunek wymiarowy 5 Rysunek wymiarowy 6 Przyłącze elektryczne PS 95 / PS 109 7

8 Przyłącze do wyświetlacza danych DD Przyłącze do wyświetlacza danych DD 109 Czujnik może być podłączany wyłącznie do wyświetlacza danych DD109 z dodatkowymi wejściami analogowymi. Do standardowego wyświetlacza DD109 nie można podłączać czujników ciśnienia. 7.1 Podłączanie czujników ciśnienia PS 95 / PS 109 do opcjonalnych wejść E lub F wyświetlacza danych DD / 2 / 3 Sygnał prądowy 4 / 5 Sygnał prądowy 6 / 7 / 8 Zasilanie 0 V 9 Zasilanie 24 V DC Konfiguracja czujników i wyświetlacza DD 109. Do podłączania czujników analogowych lub do konfiguracji wyświetlacza konieczne jest odpowiednie oprogramowanie konfiguracyjne. Jest ono elementem składowym opcjonalnego oprogramowania SW 109. Oprogramowanie konfiguracyjne jest również bezpłatnie dostępne do pobrania pod adresem W takim przypadku dodatkowo wymagany jest kabel USB z wtykami A na obu końcach. 8 Kalibracja i regulacja Zalecamy coroczne zlecanie kalibracji i ew. regulacji przyrządu pomiarowego przez producenta. 8 PS 95 / PS 109

9 PS 95 / PS Kalibracja i regulacja

10 Deklaracja zgodności 9 Deklaracja zgodności 10 PS 95 / PS 109

11 Deklaracja zgodności BEKO TECHNOLOGIES GMBH Neuss, NIEMCY tel.: Deklaracja zgodności WE Niniejszym oświadczamy, że opisane poniżej produkty odpowiadają obowiązującym wymaganiom odnośnych dyrektyw i norm technicznych. Niniejsza deklaracja dotyczy wyłącznie produktów w stanie, w jakim zostały one wprowadzone do obrotu. Elementy, które nie zostały zamontowane przez producenta, lub późniejsze modyfikacje urządzenia nie są uwzględnione przez tę deklarację. Nazwa produktu: Napięcie robocze: Zakres ciśnienia roboczego: Opis produktu i sposób działania: PS95 PS V DC PS95: 0 do 16 bar (nadciśnienia) PS109: 0 do 40 bar (nadciśnienia) Czujnik do pomiaru nadciśnienia roboczego w instalacjach sprężonego powietrza i gazu pod ciśnieniem Dyrektywa niskonapięciowa 2006/95/WE Przy napięciu znamionowym maks. 30 V DC produkt nie jest objęty zakresem zastosowania dyrektywy niskonapięciowej (artykuł 1 tamże). Dyrektywa o kompatybilności elektromagnetycznej EMC 2004/108/WE Zastosowane normy: Emisja zakłóceń: EN : EN /korekta 1: EN : Odporność na zakłócenia: EN : EN /korekta 1: Neuss, r. BEKO TECHNOLOGIES GMBH w zastępstwie Christian Riedel Kierownik działu zarządzania jakością B Błędna instalacja... 5 D Dane techniczne...6 Deklaracja zgodności...10 PS 95 / PS

12 Deklaracja zgodności Dokładność...6 I Instrukcja montażu i eksploatacji...4 K Kalibracja...8 Klasa zabezpieczenia...6 M Masa...6 Materiał obudowy...6 Mierzalne gazy...5 P Piktogramy...4 Przestrzeń zagrożona wybuchem...5 Przyłącze czujników ciśnienia...8 Przyłącze do wyświetlacza danych DD Przyłącze procesowe...6 R Regulacja... 8 S Sygnał wyjściowy... 6 Symbole... 4 T Temperatura otoczenia... 6 W Wymiary... 7 Z Zagrożenie przez sprężone powietrze... 4 Zakres dostawy... 7 Zakres pomiarowy... 6 Zakres zastosowania... 5 Zasady bezpieczeństwa... 4, 5 Zasilanie PS 95 / PS 109

13 PS 95 / PS Indeks
