PROJEKT PLACU ZABAW URZĄD MIASTA W MYSŁOWICACH UL. POWSTAŃCÓW 1. OPRACOWAŁ: mgr inż. arch.karzyna Stefaniak Mgr inż.arch.

Transkrypt

1 TEMAT: PROJEKT PLACU ZABAW BRANŻA: ARCHITEKTURA INWESTOR: URZĄD MIASTA W MYSŁOWICACH UL. POWSTAŃCÓW 1 OPRACOWAŁ: mgr inż. arch.karzyna Stefaniak Mgr inż.arch. Anna Siwińska KATOWICE, LUTY 2008

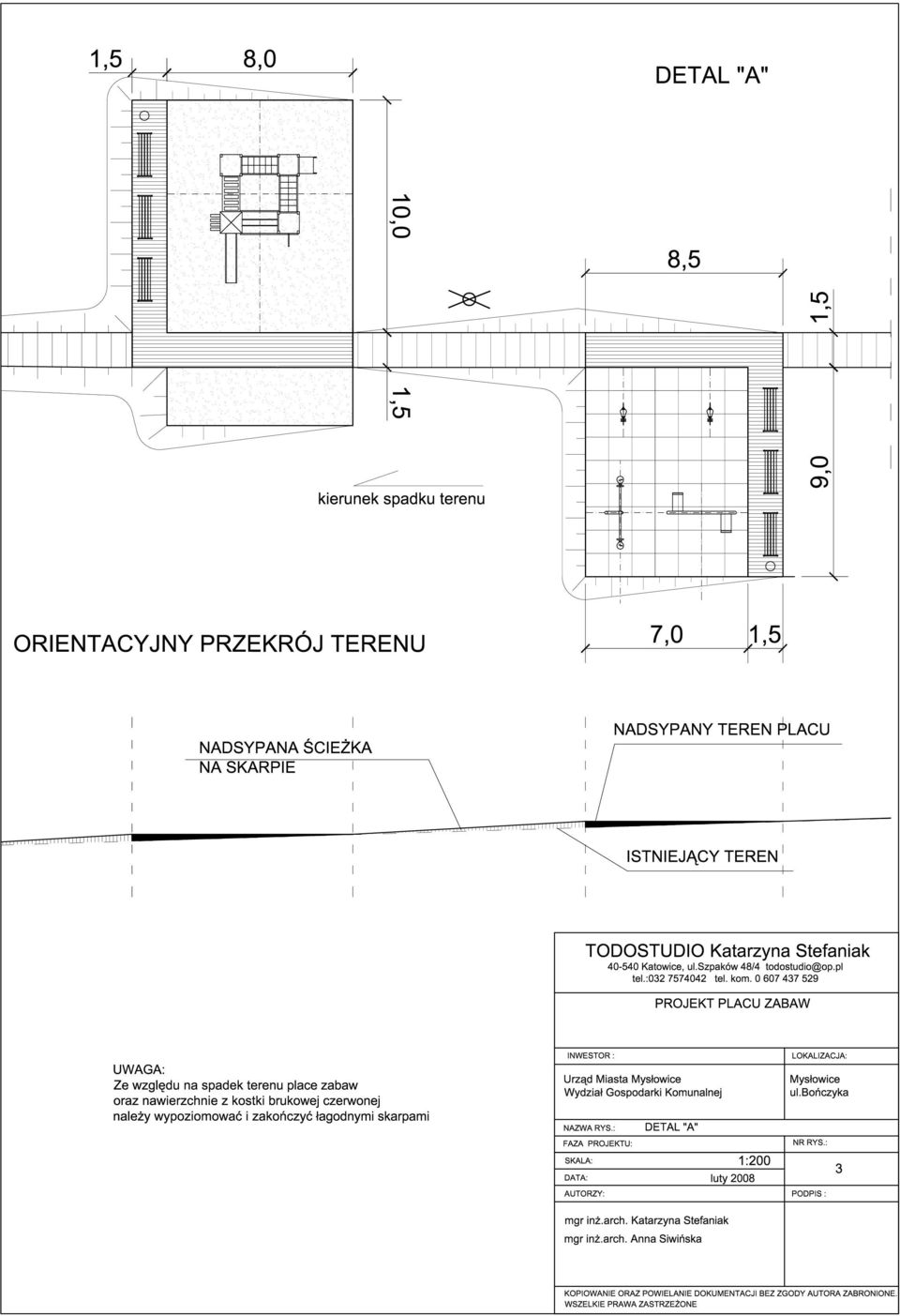

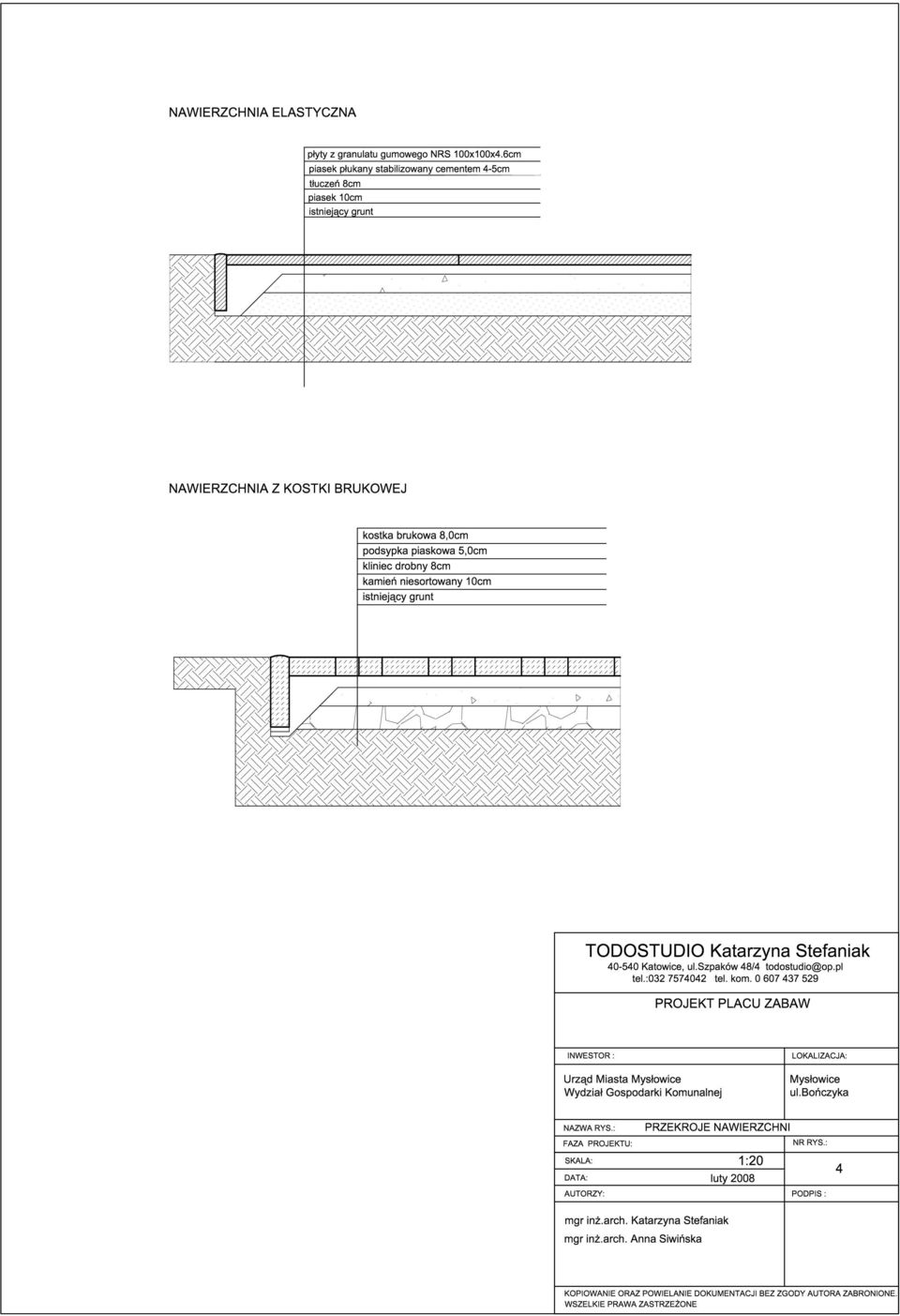

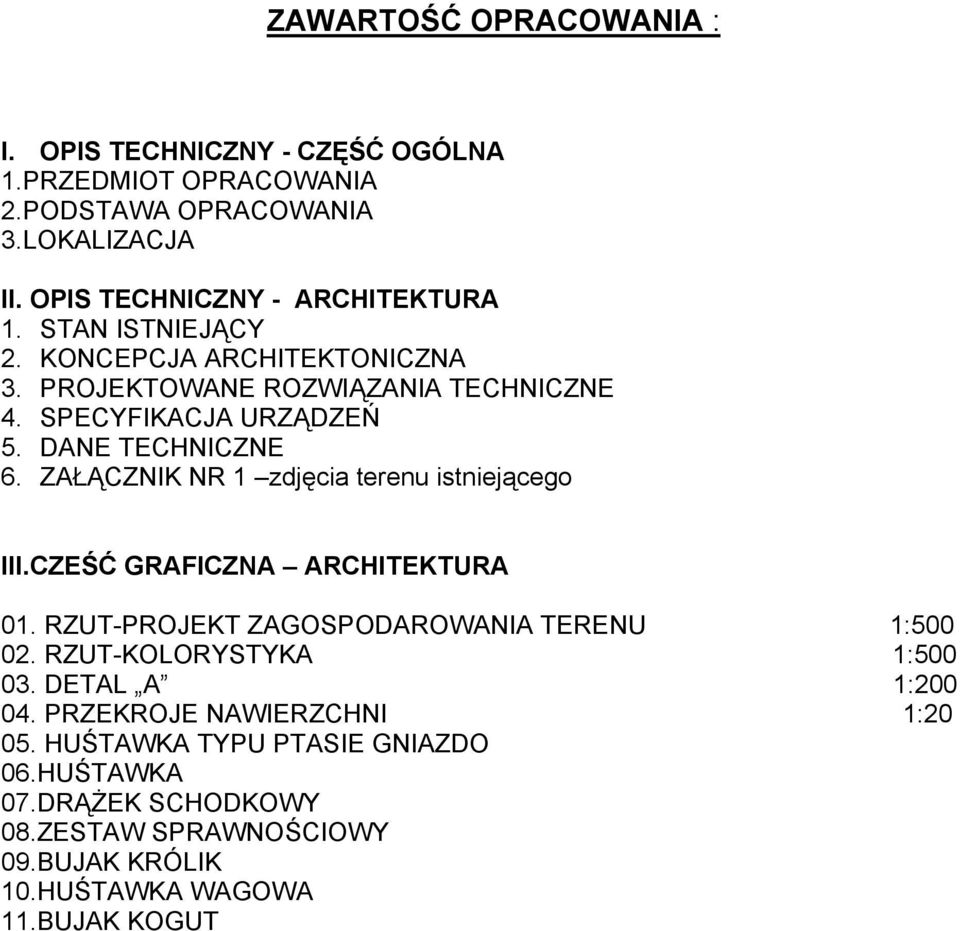

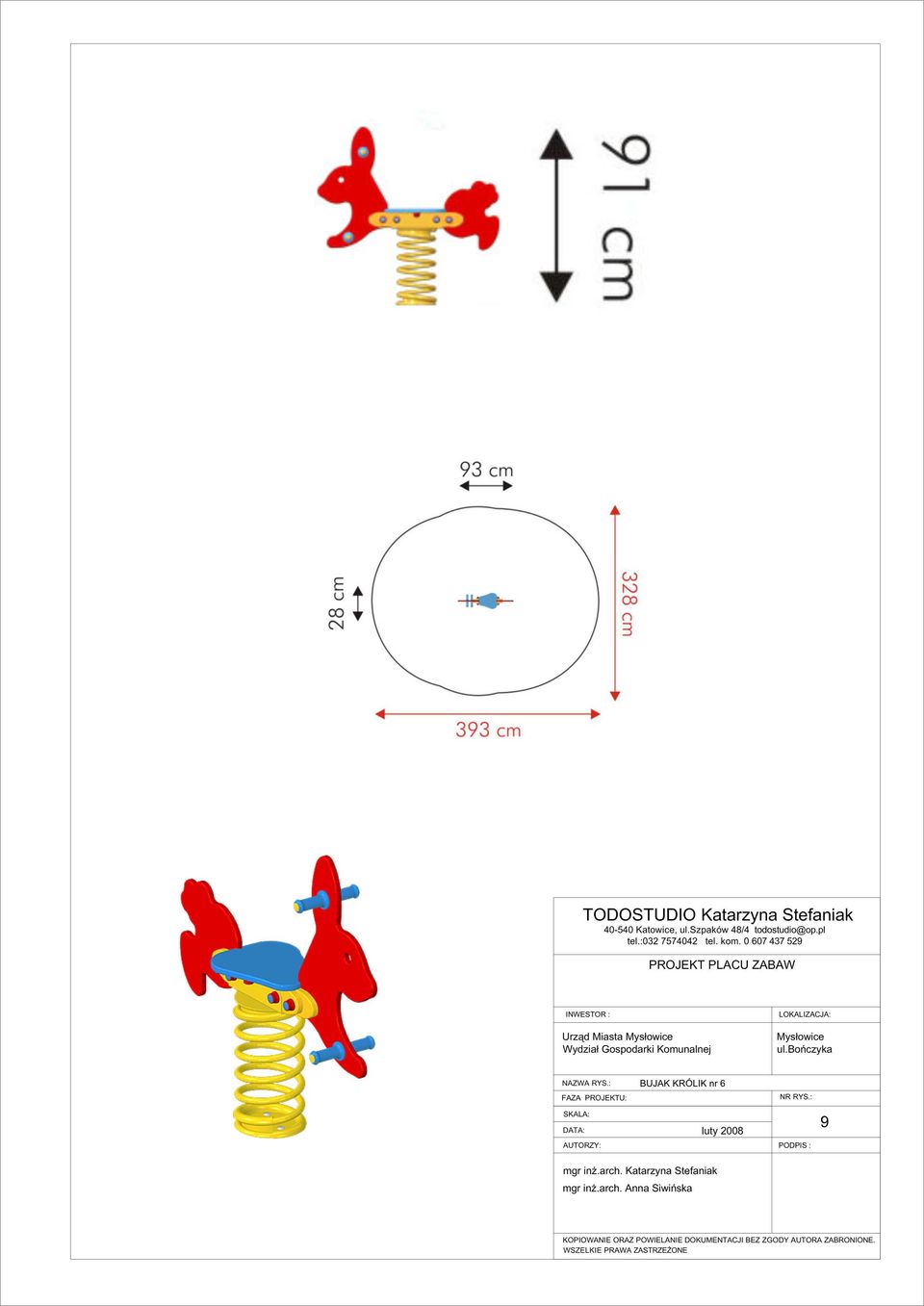

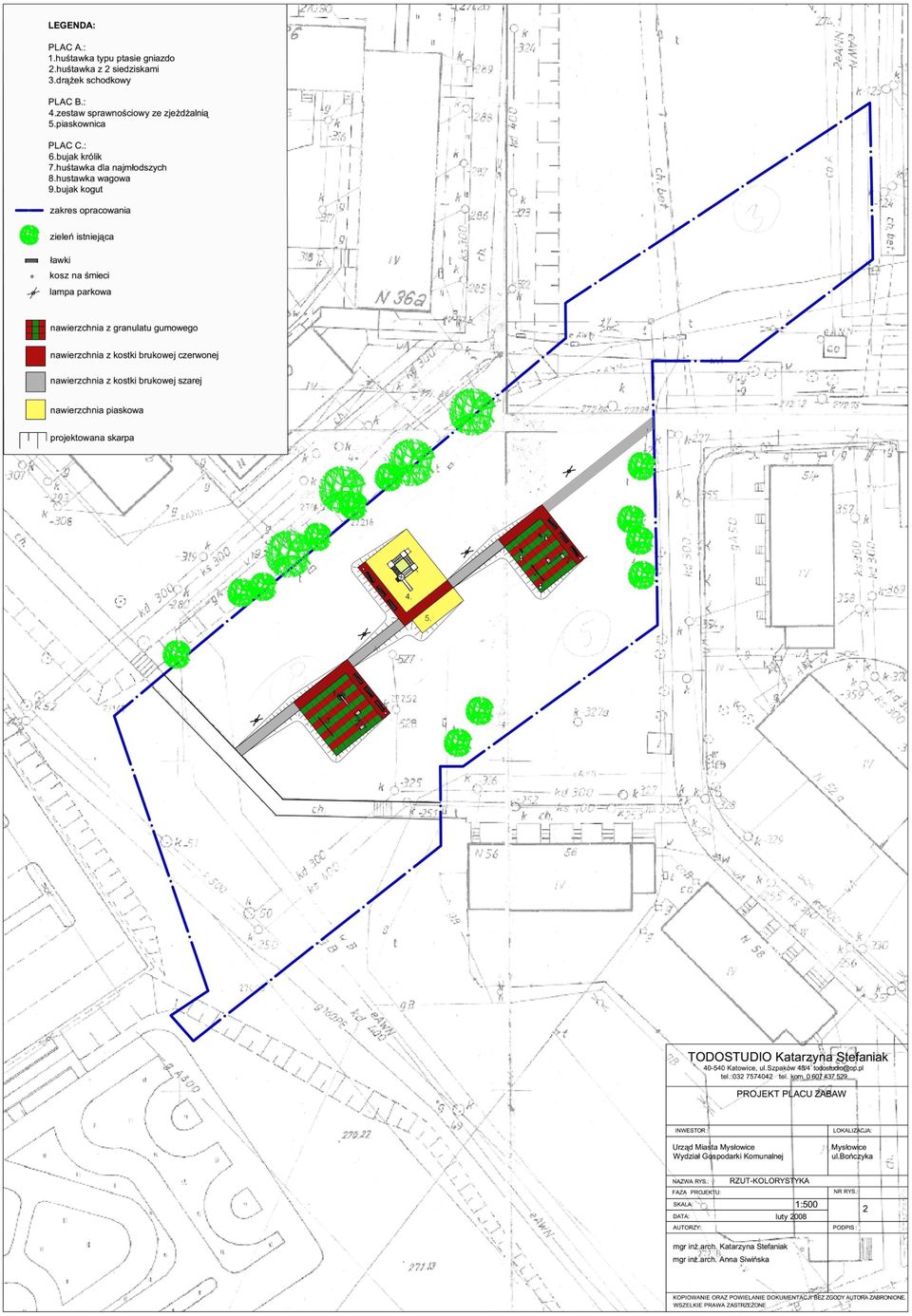

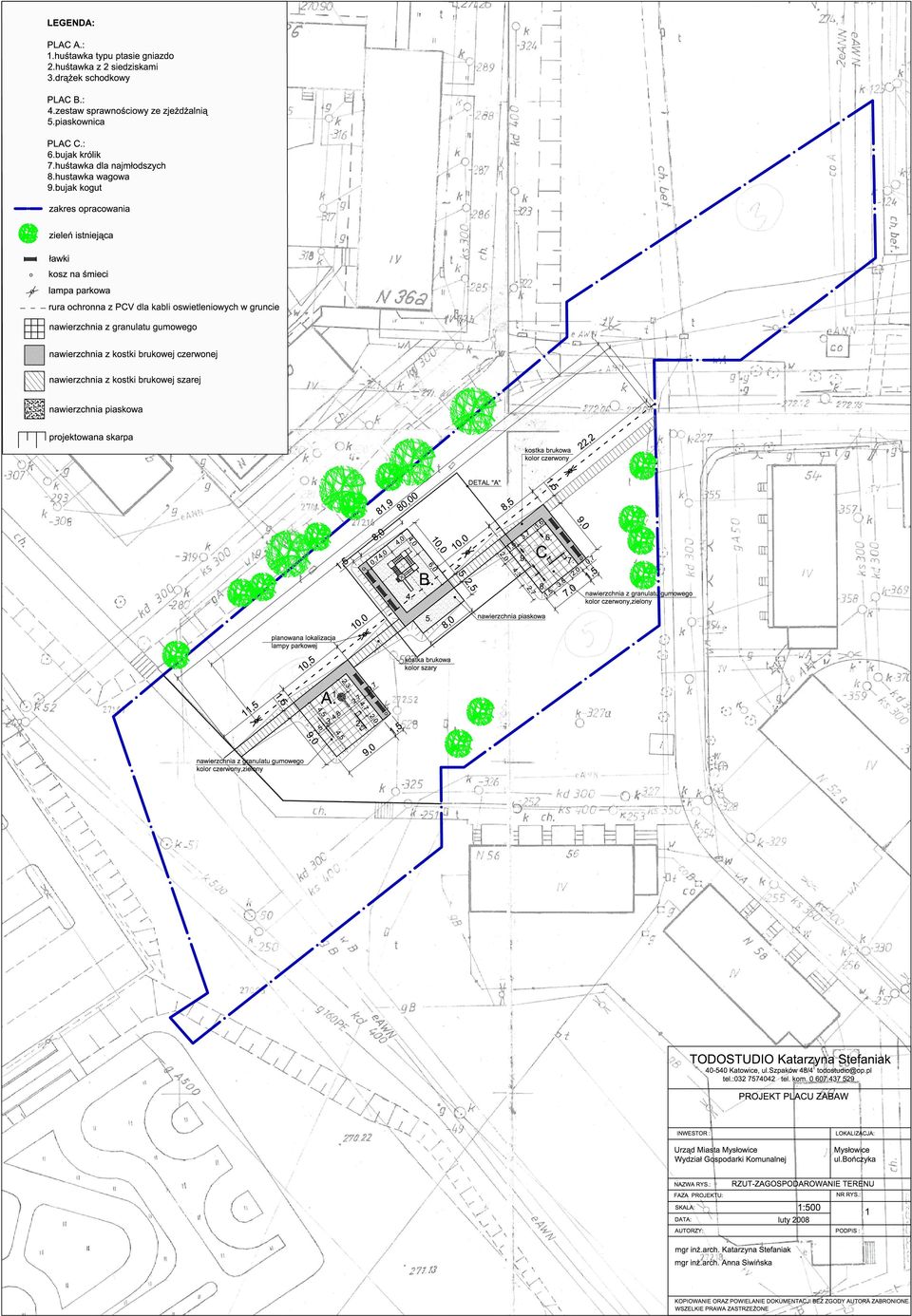

2 ZAWARTOŚĆ OPRACOWANIA : I. OPIS TECHNICZNY - CZĘŚĆ OGÓLNA 1.PRZEDMIOT OPRACOWANIA 2.PODSTAWA OPRACOWANIA 3.LOKALIZACJA II. OPIS TECHNICZNY - ARCHITEKTURA 1. STAN ISTNIEJĄCY 2. KONCEPCJA ARCHITEKTONICZNA 3. PROJEKTOWANE ROZWIĄZANIA TECHNICZNE 4. SPECYFIKACJA URZĄDZEŃ 5. DANE TECHNICZNE 6. ZAŁĄCZNIK NR 1 zdjęcia terenu istniejącego III.CZEŚĆ GRAFICZNA ARCHITEKTURA 01. RZUT-PROJEKT ZAGOSPODAROWANIA TERENU 1: RZUT-KOLORYSTYKA 1: DETAL A 1: PRZEKROJE NAWIERZCHNI 1: HUŚTAWKA TYPU PTASIE GNIAZDO 06.HUŚTAWKA 07.DRĄŻEK SCHODKOWY 08.ZESTAW SPRAWNOŚCIOWY 09.BUJAK KRÓLIK 10.HUŚTAWKA WAGOWA 11.BUJAK KOGUT

3 I. OPIS TECHNICZNY CZĘŚĆ OGÓLNA 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt placu zabaw z zastosowaniem nawierzchni syntetycznych, piaskowych i kostki brukowej w Mysłowicach. 2. PODSTAWA OPRACOWANIA -Umowa z Inwestorem, -Plan sytuacyjny dostarczony przez Inwestora, -Wizja lokalna styczeń 2008, -Dokumentacja fotograficzna styczeń 2008, -Koncepcja zatwierdzona przez inwestora luty 2008, -Obowiązujące akty prawne i normatywy 3. LOKALIZACJA Projektowany plac zabaw zlokalizowany jest przy ulicy Bonczyka, w niedalekim sąsiedztwie hali sportowej na osiedlu mieszkaniowym.

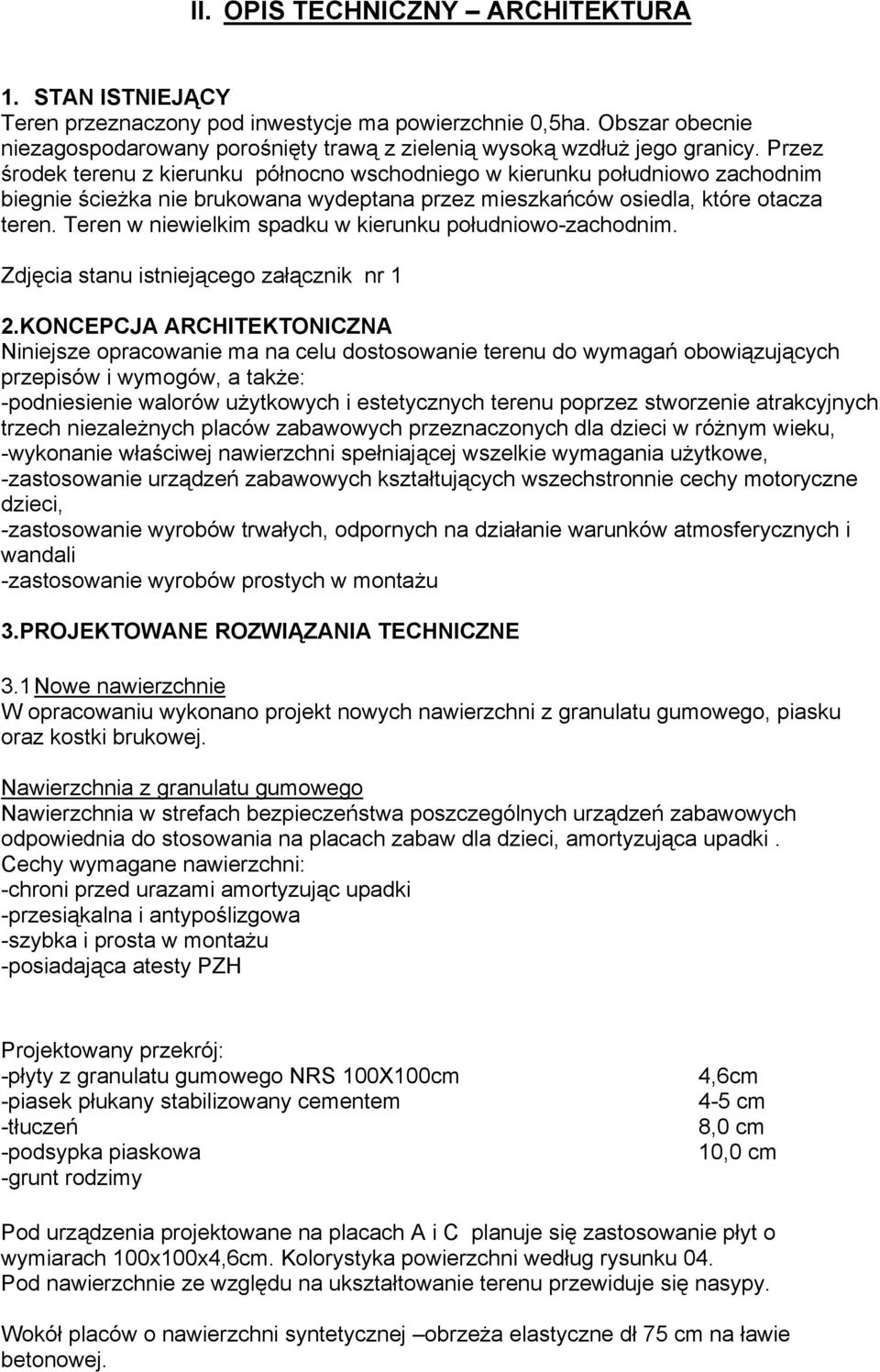

4 II. OPIS TECHNICZNY ARCHITEKTURA 1. STAN ISTNIEJĄCY Teren przeznaczony pod inwestycje ma powierzchnie 0,5ha. Obszar obecnie niezagospodarowany porośnięty trawą z zielenią wysoką wzdłuż jego granicy. Przez środek terenu z kierunku północno wschodniego w kierunku południowo zachodnim biegnie ścieżka nie brukowana wydeptana przez mieszkańców osiedla, które otacza teren. Teren w niewielkim spadku w kierunku południowo-zachodnim. Zdjęcia stanu istniejącego załącznik nr 1 2.KONCEPCJA ARCHITEKTONICZNA Niniejsze opracowanie ma na celu dostosowanie terenu do wymagań obowiązujących przepisów i wymogów, a także: -podniesienie walorów użytkowych i estetycznych terenu poprzez stworzenie atrakcyjnych trzech niezależnych placów zabawowych przeznaczonych dla dzieci w różnym wieku, -wykonanie właściwej nawierzchni spełniającej wszelkie wymagania użytkowe, -zastosowanie urządzeń zabawowych kształtujących wszechstronnie cechy motoryczne dzieci, -zastosowanie wyrobów trwałych, odpornych na działanie warunków atmosferycznych i wandali -zastosowanie wyrobów prostych w montażu 3.PROJEKTOWANE ROZWIĄZANIA TECHNICZNE 3.1 Nowe nawierzchnie W opracowaniu wykonano projekt nowych nawierzchni z granulatu gumowego, piasku oraz kostki brukowej. Nawierzchnia z granulatu gumowego Nawierzchnia w strefach bezpieczeństwa poszczególnych urządzeń zabawowych odpowiednia do stosowania na placach zabaw dla dzieci, amortyzująca upadki. Cechy wymagane nawierzchni: -chroni przed urazami amortyzując upadki -przesiąkalna i antypoślizgowa -szybka i prosta w montażu -posiadająca atesty PZH Projektowany przekrój: -płyty z granulatu gumowego NRS 100X100cm -piasek płukany stabilizowany cementem -tłuczeń -podsypka piaskowa -grunt rodzimy 4,6cm 4-5 cm 8,0 cm 10,0 cm Pod urządzenia projektowane na placach A i C planuje się zastosowanie płyt o wymiarach 100x100x4,6cm. Kolorystyka powierzchni według rysunku 04. Pod nawierzchnie ze względu na ukształtowanie terenu przewiduje się nasypy. Wokół placów o nawierzchni syntetycznej obrzeża elastyczne dł 75 cm na ławie betonowej.

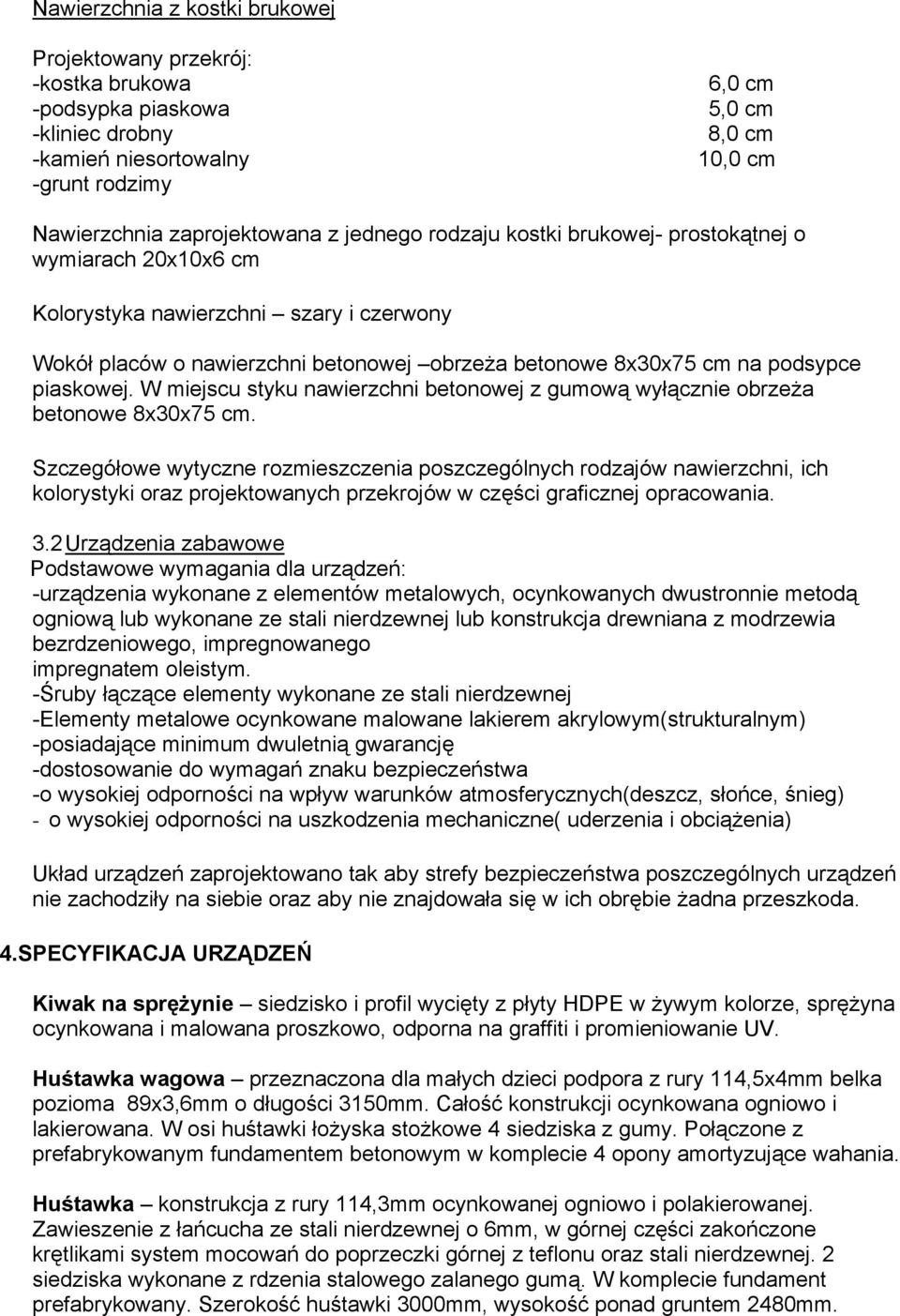

5 Nawierzchnia z kostki brukowej Projektowany przekrój: -kostka brukowa -podsypka piaskowa -kliniec drobny -kamień niesortowalny -grunt rodzimy 6,0 cm 5,0 cm 8,0 cm 10,0 cm Nawierzchnia zaprojektowana z jednego rodzaju kostki brukowej- prostokątnej o wymiarach 20x10x6 cm Kolorystyka nawierzchni szary i czerwony Wokół placów o nawierzchni betonowej obrzeża betonowe 8x30x75 cm na podsypce piaskowej. W miejscu styku nawierzchni betonowej z gumową wyłącznie obrzeża betonowe 8x30x75 cm. Szczegółowe wytyczne rozmieszczenia poszczególnych rodzajów nawierzchni, ich kolorystyki oraz projektowanych przekrojów w części graficznej opracowania. 3.2 Urządzenia zabawowe Podstawowe wymagania dla urządzeń: -urządzenia wykonane z elementów metalowych, ocynkowanych dwustronnie metodą ogniową lub wykonane ze stali nierdzewnej lub konstrukcja drewniana z modrzewia bezrdzeniowego, impregnowanego impregnatem oleistym. -Śruby łączące elementy wykonane ze stali nierdzewnej -Elementy metalowe ocynkowane malowane lakierem akrylowym(strukturalnym) -posiadające minimum dwuletnią gwarancję -dostosowanie do wymagań znaku bezpieczeństwa -o wysokiej odporności na wpływ warunków atmosferycznych(deszcz, słońce, śnieg) - o wysokiej odporności na uszkodzenia mechaniczne( uderzenia i obciążenia) Układ urządzeń zaprojektowano tak aby strefy bezpieczeństwa poszczególnych urządzeń nie zachodziły na siebie oraz aby nie znajdowała się w ich obrębie żadna przeszkoda. 4.SPECYFIKACJA URZĄDZEŃ Kiwak na sprężynie siedzisko i profil wycięty z płyty HDPE w żywym kolorze, sprężyna ocynkowana i malowana proszkowo, odporna na graffiti i promieniowanie UV. Huśtawka wagowa przeznaczona dla małych dzieci podpora z rury 114,5x4mm belka pozioma 89x3,6mm o długości 3150mm. Całość konstrukcji ocynkowana ogniowo i lakierowana. W osi huśtawki łożyska stożkowe 4 siedziska z gumy. Połączone z prefabrykowanym fundamentem betonowym w komplecie 4 opony amortyzujące wahania. Huśtawka konstrukcja z rury 114,3mm ocynkowanej ogniowo i polakierowanej. Zawieszenie z łańcucha ze stali nierdzewnej o 6mm, w górnej części zakończone krętlikami system mocowań do poprzeczki górnej z teflonu oraz stali nierdzewnej. 2 siedziska wykonane z rdzenia stalowego zalanego gumą. W komplecie fundament prefabrykowany. Szerokość huśtawki 3000mm, wysokość ponad gruntem 2480mm.

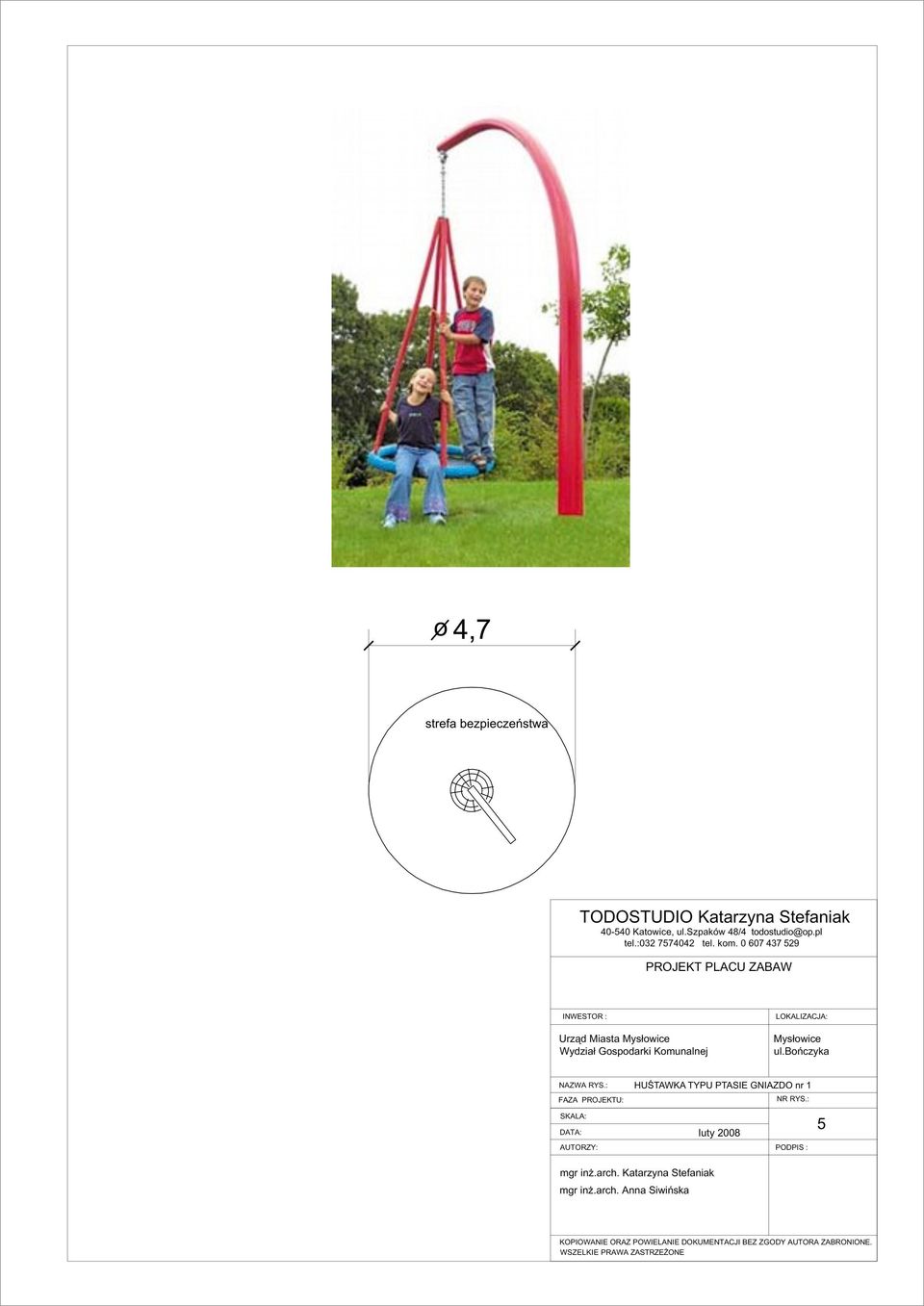

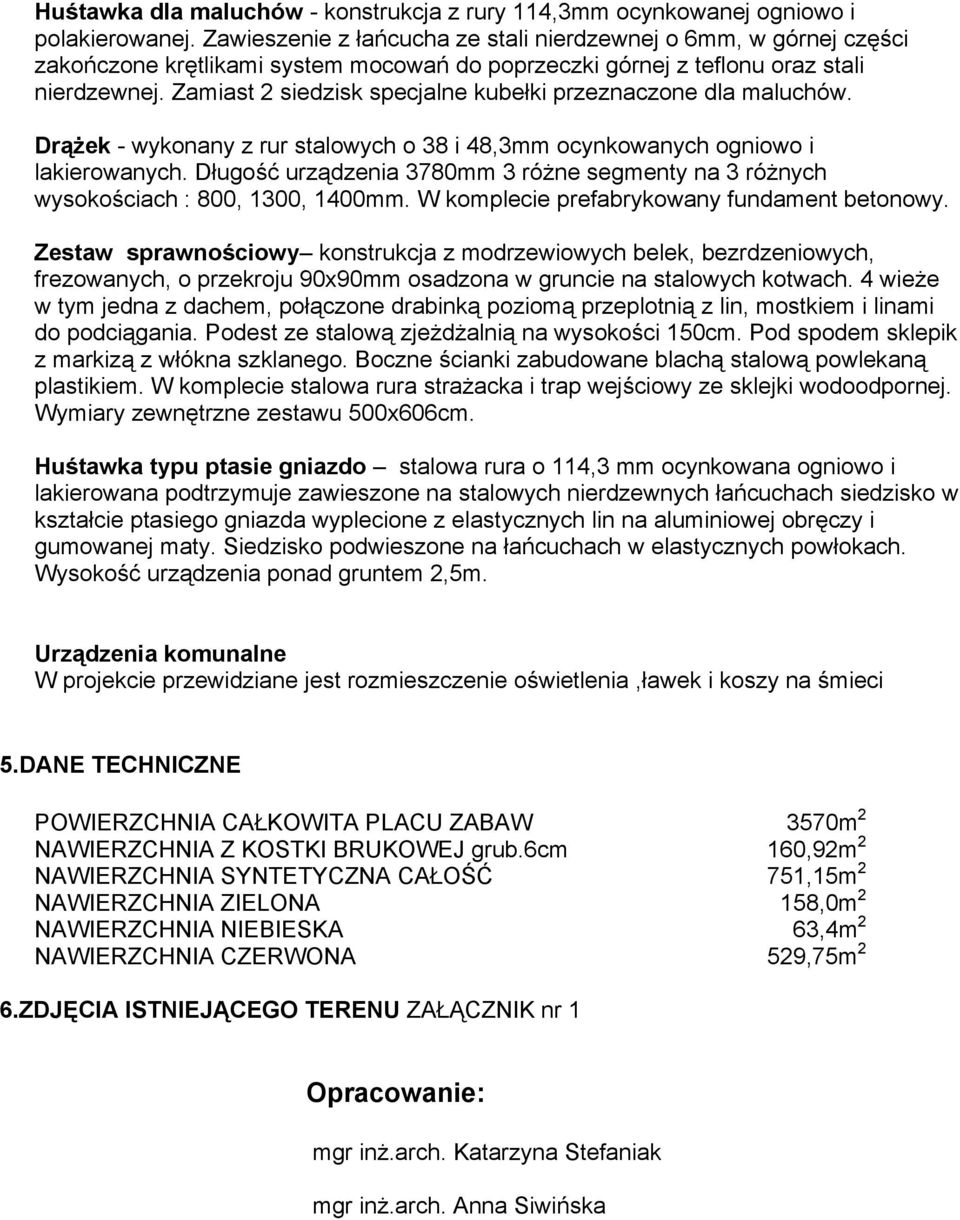

6 Huśtawka dla maluchów - konstrukcja z rury 114,3mm ocynkowanej ogniowo i polakierowanej. Zawieszenie z łańcucha ze stali nierdzewnej o 6mm, w górnej części zakończone krętlikami system mocowań do poprzeczki górnej z teflonu oraz stali nierdzewnej. Zamiast 2 siedzisk specjalne kubełki przeznaczone dla maluchów. Drążek - wykonany z rur stalowych o 38 i 48,3mm ocynkowanych ogniowo i lakierowanych. Długość urządzenia 3780mm 3 różne segmenty na 3 różnych wysokościach : 800, 1300, 1400mm. W komplecie prefabrykowany fundament betonowy. Zestaw sprawnościowy konstrukcja z modrzewiowych belek, bezrdzeniowych, frezowanych, o przekroju 90x90mm osadzona w gruncie na stalowych kotwach. 4 wieże w tym jedna z dachem, połączone drabinką poziomą przeplotnią z lin, mostkiem i linami do podciągania. Podest ze stalową zjeżdżalnią na wysokości 150cm. Pod spodem sklepik z markizą z włókna szklanego. Boczne ścianki zabudowane blachą stalową powlekaną plastikiem. W komplecie stalowa rura strażacka i trap wejściowy ze sklejki wodoodpornej. Wymiary zewnętrzne zestawu 500x606cm. Huśtawka typu ptasie gniazdo stalowa rura o 114,3 mm ocynkowana ogniowo i lakierowana podtrzymuje zawieszone na stalowych nierdzewnych łańcuchach siedzisko w kształcie ptasiego gniazda wyplecione z elastycznych lin na aluminiowej obręczy i gumowanej maty. Siedzisko podwieszone na łańcuchach w elastycznych powłokach. Wysokość urządzenia ponad gruntem 2,5m. Urządzenia komunalne W projekcie przewidziane jest rozmieszczenie oświetlenia,ławek i koszy na śmieci 5.DANE TECHNICZNE POWIERZCHNIA CAŁKOWITA PLACU ZABAW 3570m 2 NAWIERZCHNIA Z KOSTKI BRUKOWEJ grub.6cm 160,92m 2 NAWIERZCHNIA SYNTETYCZNA CAŁOŚĆ 751,15m 2 NAWIERZCHNIA ZIELONA 158,0m 2 NAWIERZCHNIA NIEBIESKA 63,4m 2 NAWIERZCHNIA CZERWONA 529,75m 2 6.ZDJĘCIA ISTNIEJĄCEGO TERENU ZAŁĄCZNIK nr 1 Opracowanie: mgr inż.arch. Katarzyna Stefaniak mgr inż.arch. Anna Siwińska
