1 Artevia Agilia Beton wybrane rozwiązania Lafargedla architektów UpFloor OffFloor

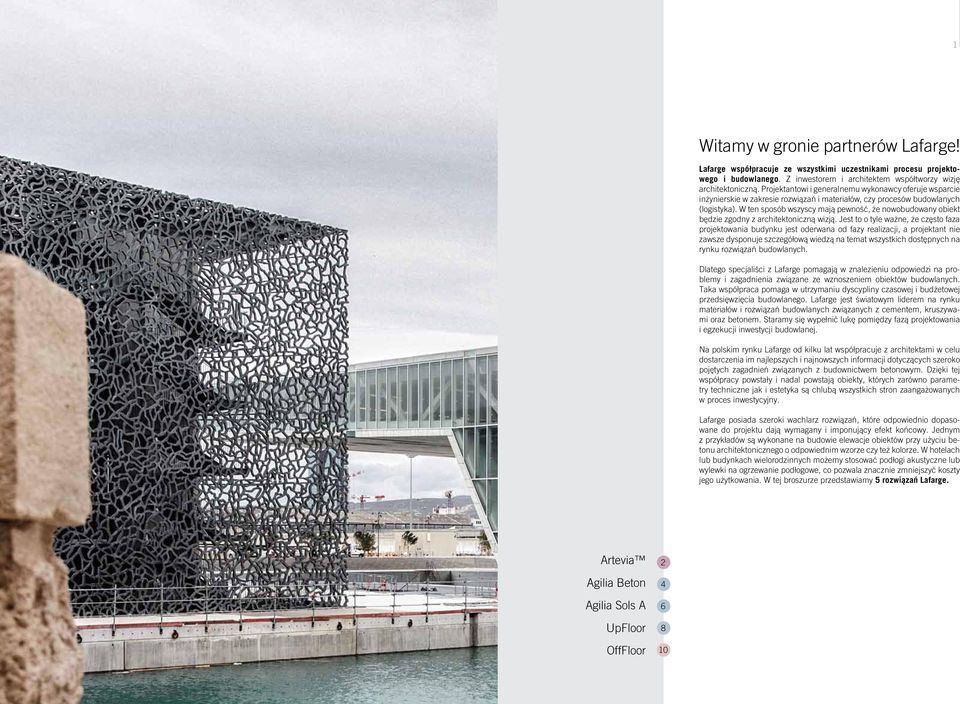

2 1 Witamy w gronie partnerów Lafarge! Lafarge współpracuje ze wszystkimi uczestnikami procesu projektowego i budowlanego. Z inwestorem i architektem współtworzy wizję architektoniczną. Projektantowi i generalnemu wykonawcy oferuje wsparcie inżynierskie w zakresie rozwiązań i materiałów, czy procesów budowlanych (logistyka). W ten sposób wszyscy mają pewność, że nowobudowany obiekt będzie zgodny z architektoniczną wizją. Jest to o tyle ważne, że często faza projektowania budynku jest oderwana od fazy realizacji, a projektant nie zawsze dysponuje szczegółową wiedzą na temat wszystkich dostępnych na rynku rozwiązań budowlanych. Dlatego specjaliści z Lafarge pomagają w znalezieniu odpowiedzi na problemy i zagadnienia związane ze wznoszeniem obiektów budowlanych. Taka współpraca pomaga w utrzymaniu dyscypliny czasowej i budżetowej przedsięwzięcia budowlanego. Lafarge jest światowym liderem na rynku materiałów i rozwiązań budowlanych związanych z cementem, kruszywami oraz betonem. Staramy się wypełnić lukę pomiędzy fazą projektowania i egzekucji inwestycji budowlanej. Na polskim rynku Lafarge od kilku lat współpracuje z architektami w celu dostarczenia im najlepszych i najnowszych informacji dotyczących szeroko pojętych zagadnień związanych z budownictwem betonowym. Dzięki tej współpracy powstały i nadal powstają obiekty, których zarówno parametry techniczne jak i estetyka są chlubą wszystkich stron zaangażowanych w proces inwestycyjny. Lafarge posiada szeroki wachlarz rozwiązań, które odpowiednio dopasowane do projektu dają wymagany i imponujący efekt końcowy. Jednym z przykładów są wykonane na budowie elewacje obiektów przy użyciu betonu architektonicznego o odpowiednim wzorze czy też kolorze. W hotelach lub budynkach wielorodzinnych możemy stosować podłogi akustyczne lub wylewki na ogrzewanie podłogowe, co pozwala znacznie zmniejszyć koszty jego użytkowania. W tej broszurze przedstawiamy 5 rozwiązań Lafarge. Artevia Agilia Beton UpFloor OffFloor

3 2 3 betony dekoracyjne Artevia Nawierzchnie - przykłady Gama betonów dekoracyjnych Artevia to dwie grupy produktów: Artevia Decor z odsłoniętą warstwą kruszywa dekoracyjnego oraz Artevia Kolor barwiona w masie. Obie grupy można dowolnie łączyć, tworząc niepowtarzalne kompozycje. Estetyka wykończenia jednolita struktura betonu charakteryzuje się równą powierzchnią i zapobiega pojawianiu się trawy na łączeniach. Wysoka trwałość i łatwość w utrzymaniu wykorzystane do produkcji surowce są odpowiednio wyselekcjonowane pod kątem warunków atmosferycznych panujących w Polsce (mrozoodporność i wodoszczelność), a zabrudzoną powierzchnię wystarczy raz na jakiś czas przemyć wodą. Swoboda projektowania różne kolory i faktura oraz możliwość łączenia z innymi materiałami pozwalają zrealizować projekty w dowolnym miejscu i kształcie. Ponadto produkty Artevia stanowią dobre połączenie z zielenią i naturalnym otoczeniem. wokół i wewnątrz budynków mieszkalnych: - nawierzchnie (podjazdy, alejki, opaski wokół budynków, tarasy) - ściany i elementy pionowe (jedynie Artevia Kolor) wokół i wewnątrz budynków niemieszkalnych: - nawierzchnie (chodniki, parkingi) - ściany i elementy pionowe (jedynie Artevia Kolor) w infrastrukturze miejskiej: - nawierzchnie (ścieżki rowerowe, chodniki, alejki parkowe, place, przystanki, ronda) parametr Klasa wytrzymałości na ściskanie wg PN-EN Konsystencja świeżej mieszanki Klasa ekspozycji Rozwój wytrzymałości Maksymalne uziarnienie Min. C30/37 S3 wartość W zależności od wymagań (standardowo XC4, XF3, XA1) Umiarkowany Klasa zawartości chlorków Cl 0,20 8 mm lub 16 mm Gęstość 2300 ± 100 kg/m 3 Stopień wodoszczelności wg PN-88/B Maksymalna wysokość zrzucania Czas urabialności (od momentu załadunku w zakładzie produkcyjnym) Możliwość chodzenia po powierzchni Możliwość pełnego obciążenia W8 50 cm 2 godziny Po min. 1-3 dniach (w zależności od temperatury) Po upływie 28 dni Taras na gruncie Folia budowlana 0,2 mm PE Podbudowa zasadnicza z kruszywa (żwir) - 30 cm Zjazdy, podjazdy, parkingi oraz drogi manewrowe dla samochodów o masie do 2,5 t Folia budowlana 0,2 mm PE Grunt stabilizowany cementem Rm = 2,5 MPa - 15 cm Beton Artevia C30/37-12 cm Samodzielne ciągi piesze Grunt rodzimy (zwierciadło wody ponad 2 m od powierzchni terenu) Beton Artevia C30/37-15 cm Grunt rodzimy kategorii G1 Beton Artevia C30/37-12 cm Komfort użytkowania eksponowane kruszywo lub specjalne wykończenie powierzchni zapewnia dobrą przyczepność, dzięki czemu materiał sprawdza się w trudnych warunkach ograniczając ryzyko poślizgu. Folia budowlana 0,2 mm PE Grunt stabilizowany cementem Rm = 2,5 MPa - 15 cm Grunt rodzimy kategorii G2 lub G3 Taras nad garaże Beton Artevia C30/37-8 cm Siatka zbrojeniowa min 150/150 Ø 2,5 mm Folia budowlana 0,2 mm PE Izolacja termiczna styropian EPS100 lub XPS Lekka izolacja przeciwwilgociowa Strop

4 4 5 beton samozagęszczalny Agilia Beton Innowacyjny beton samozagęszczalny, który dzięki płynnej konsystencji i braku konieczności wibrowania znacząco ułatwia prace budowlane. Zalecany jest na fundamenty, a także elementy pionowe i poziome. Samozagęszczalny mieszanka betonowa samoczynnie się odpowietrza i w efekcie uzyskujemy beton o deklarowanej wytrzymałości bez konieczności wibrowania. Nie ma więc ryzyka, że niewłaściwe zawibrowanie wpłynie na wytrzymałość betonu. Właściwości samopoziomujące pozwalają w łatwy sposób uzyskać równą i dobrze wypoziomowaną powierzchnię. Beton nie wymaga zacierania. Uproszczenie i przyspieszenie prac budowlanych płynna mieszanka szybko wypełnia szalunek i pozwala ograniczyć ilość punktów wylewania. Jednocześnie eliminuje konieczność wykonywania dodatkowych, czasochłonnych czynności (wibrowanie, zacieranie). Mocniejsza konstrukcja płynna konsystencja mieszanki gwarantuje również lepsze otulenie stali zbrojeniowej niż w przypadku konwencjonalnego betonu i w efekcie pozwala uzyskać lepszą nośność konstrukcji. Oryginalne formy i idealna powierzchnia mieszanka doskonale wypełnia szalunki i pozwala na wykonanie elementów betonowych o skomplikowanym kształcie i gęstym zbrojeniu. Minimalizuje również ryzyko powstania tzw. raków, a dokładne odwzorowanie okładzin szalunków pozwala uzyskiwać różnorodne faktury powierzchni. Porównanie z tardycyjnym betonem Agilia Fundamenty Produkt dedykowany na ławy fundamentowe domów jednorodzinnych i niedużych budynków usługowych. Gwarancja uzyskania właściwej wytrzymałości bez wibrowania (brak kosztów wibrowania!) w efekcie otrzymujemy trwały fundament, który zapobiega spękaniom ścian budynku. Łatwe i szybkie wylewanie możliwe bezpośrednio z leja betonomieszarki jeśli jest zapewniony dostęp do wykopu (brak kosztów pompowania!), wykonanie ław fundamentowych dla domu jednorodzinnego zajmuje poniżej 1 h. Wodoszczelność W8 i dobre otulenie zbrojenia zapewniają podwyższoną odporność na działanie wód gruntowych i zapewniają brak korozji betonu i zbrojenia. Gładka powierzchnia fundamentów jest dobrze przygotowaną bazą dla dalszych prac budowlanych. Agilia Pionowa i Pozioma specjalistyczne betony samozagęszczalne Agilia Pionowa może być wykorzystywana do tworzenia konstrukcji pionowych, takich jak ściany, kolumny, elementy gęsto zbrojone. Jej właściwości sprawiają, że idealnie nadaje się do wykorzystania jako beton architektoniczny. Pozwala uzyskać gładkie, jednolite powierzchnie. Umożliwia również odwzorowanie faktury z powierzchni szalunku, co pozwala tworzyć najróżniejsze motywy dekoracyjne. Agilia Pozioma to produkt, który idealnie sprawdza się przy wykonywaniu elementów poziomych budowli, np. stropów, płyt itp. Pozwala w szybki sposób uzyskać gładką i wypoziomowaną powierzchnię. Minimalna klasa wytrzymałości Konsystencja parametr parametr Agilia Pionowa C30/37 Agilia Pozioma C25/30 SF2 wartość Wytrzymałość C16/20, C20/25 Zasięg swobodnego rozpływu w szalunkach Stopień wodoszczelności* Konsystencja Gęstość 2300 ± 100 kg/m 3 * wg normy PN-88/B m W8 SF2 wartość parametr AGILIA BETON TRADYCYJNY BETON Samozagęszczalność Tak Nie Zagęszczenie (wibrowanie) Zasięg swobodnego rozpływu w szalunkach Nie wymaga wibrowania 7 m 1 m Wymaga wibrowania Samopoziomowanie Tak Wymaga zacierania Gęstość 2300 ± 100 kg/m 3 Czas urabialności (od momentu załadunku w zakładzie produkcyjnym) Maksymalna wysokość zrzucania Minimalna grubość warstwy Możliwość chodzenia po powierzchni (w zależnościod temperatury i wilgotności powietrza) 2h 50 cm 80 mm Po min. 1-3 dniach

5 6 7 jastrychowy Podkład podłogowy Badanie termowizyjne podkładów podłogowych na ogrzewaniu podłogowym Innowacyjny technologicznie produkt przeznaczony do zastosowania na podkłady podłogowe we wszelkiego rodzaju budownictwie, idealny na ogrzewanie podłogowe. Szybciej i efektywniej przewodzi ciepło, co pozwala zaoszczędzić na kosztach ogrzewania i podnosi komfort użytkowania systemów z ogrzewaniem podłogowym. NA OGRZEWANIU PODŁOGOWYM Wykonany jest na warstwie izolacyjnej w połączeniu z ogrzewaniem podłogowym. pianka dylatacyjna przyścienna elementy ogrzewania podłogowego warstwa AGILIA SOLS A JASTRYCH ANHYDRYTOWy AGILIA SOLS A NA OGRZEWANIU PODŁOGOWYM Temperatura w przewodzie grzewczym 40 C. Uruchomienie ogrzewania nastąpiło 3 dni przed przeprowadzeniem pomiaru. JASTRYCH CEMENTOWy NA OGRZEWANIU PODŁOGOWYM Temperatura w przewodzie grzewczym 50 C. Uruchomienie ogrzewania nastapiło 3 dni przed przeprowadzeniem pomiaru. Etapy wykonania Zmniejszona grubość wylewki już od 3 cm nad przewodami instalacji grzewczej. Wysoka wytrzymałość od 20 MPa. W porównaniu do jastrychów cementowych znacznie wyższy stosunek wytrzymałości na zginanie do wytrzymałości na ściskanie sprawia, ze produkt nie wymaga zbrojenia. Bezskurczowe wiązanie i wysoka elastyczność eliminują problem spękań wylewki. umożliwia estetyczne wykonanie dużych pól dylatacyjnych nawet do 300 m 2 w przypadku podkładów z ogrzewaniem podłogowym i do 900 m 2 w przypadku podkładów nieogrzewanych. Właściwosci samopoziomujace skracają prace wykonawcze i gwarantują łatwe rozlanie i wypoziomowanie się mieszanki. Wydajność układania 3-osobowa ekipa wykonawcza może osiagnąć wydajność przekraczającą wylanie 1000 m 2 powierzchni dziennie. Przyspieszenie prac wykonawczych istnieje możliwość chodzenia po podkładzie po ok. 48 h i rozpoczęcia dalszych prac budowlanych po 4 dniach. Już po 7 dniach można włączyć ogrzewanie podłogowe. Uniwersalne rozwiązanie dla inwestycji o różnej wielkości stosowana technologia wylewania pozwala wykonać podkłady podłogowe o powierzchni od kilkudziesięciu do kilku tysięcy m 2. płyta NA WARSTWIE IZOLACYJNEJ Tak zwany jastrych pływający, oddzielony od podłoża nośnego warstwą materiału izolacji termicznej i/lub akustycznej. pianka dylatacyjna przyścienna płyta NA WARSTWIE POŚREDNIEJ Oddzielony od podłoża nośnego cienką wastwą przekładkową, np. folią izolacyjną. pianka dylatacyjna warstwa AGILIA SOLS A przyścienna folia folia folia NA PODŁOGI PODNIESIONE Specjalna konstrukcja, która tworzy przestrzeń pomiędzy podłożem a jastrychem służąca do przeprowadzenia instalacji. pianka dylatacyjna przyścienna warstwa AGILIA SOLS A warstwa AGILIA SOLS A PORÓWNANIE Z PRODUKTEM ALTERNATYWNYM parametr AGILIA SOLS A JASTRYCH CEMENTOWY Konsystencja mieszanki Struktura podkładu Zbrojenie Wytrzymałość na ściskanie Wytrzymałość na zginanie Współczynnik przewodności cieplnej Powierzchnie dylatacyjne Płynna konsystencja właściwości samopoziomujące - Niska porowatość 8% - Doskonała zwartość struktury - Dobre przewodnictwo cieplne Nie wymaga zbrojenia, brak skurczu w procesie twardnienia C20, C25, C30, C35 C7, C12 F4, F5, F6, F7 F1, F2 λ = 2,0 [W/mK] Wykonywanie dużych pól bez dylatacji: - powierzchnie bez ogrzewania podłogowego do 900 m 2 - powierzchnie ogrzewane do 300 m 2 Konsystencja półsucha zaprawę ściąga się łatą zalecane grubości podkładu podłogowego w domu jednorodzinnym - Porowatość rzędu 15-20% - Liczne pustki powietrzne - Niskie przewodnictwo cieplne Wymaga zbrojenia z uwagi na skurcz w procesie twardnienia λ = 1,2 [W/mK] Wewnątrz budynku pola dylatacyjne powinny mieć wymiary nie większe niż 6 69 m (36 m 2 ) Ogrzewanie podłogowe (grubość rurek 16 mm): grubość podkładu 50 mm Bez ogrzewania podłogowego: grubość podkładu 35 mm konstrukcja podłogi podniesionej folia Podane wartości mają jedynie charakter informacyjny i nie należy ich traktować jako wytycznych budowlanych. Szczegółowych informacji na ten temat udzieli Państwu nasz przedstawiciel lub autoryzowany wykonawca.

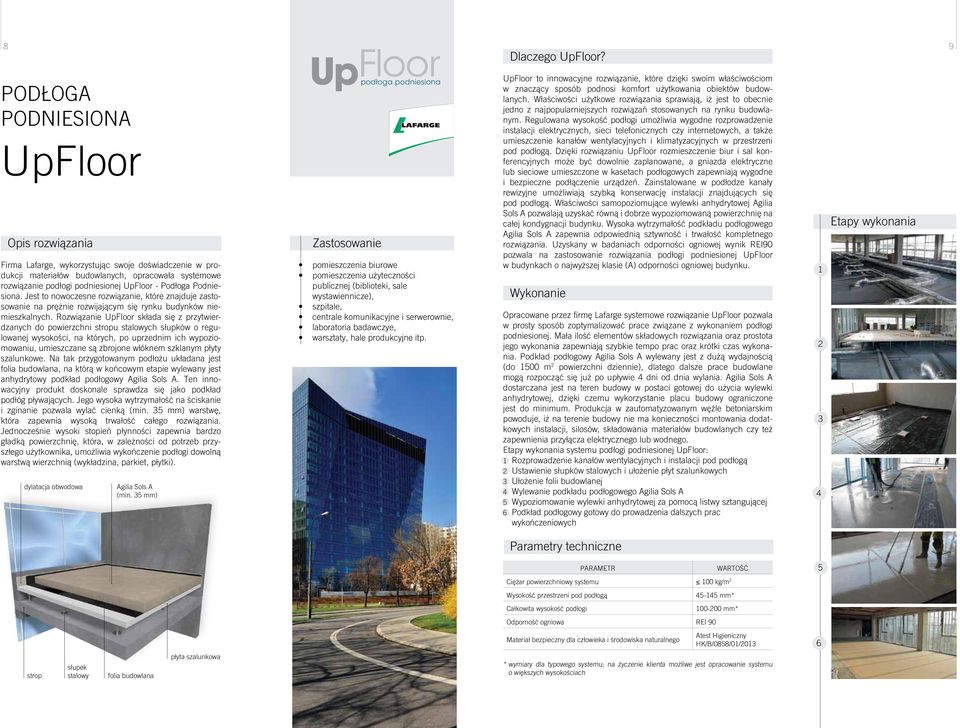

6 8 9 Dlaczego UpFloor? podłoga podniesiona UpFloor Firma Lafarge, wykorzystując swoje doświadczenie w produkcji materiałów budowlanych, opracowała systemowe rozwiązanie podłogi podniesionej UpFloor - Podłoga Podniesiona. Jest to nowoczesne rozwiązanie, które znajduje zastosowanie na prężnie rozwijającym się rynku budynków niemieszkalnych. Rozwiązanie UpFloor składa się z przytwierdzanych do powierzchni stropu stalowych słupków o regulowanej wysokości, na których, po uprzednim ich wypoziomowaniu, umieszczane są zbrojone włóknem szklanym płyty szalunkowe. Na tak przygotowanym podłożu układana jest folia budowlana, na którą w końcowym etapie wylewany jest anhydrytowy podkład podłogowy. Ten innowacyjny produkt doskonale sprawdza się jako podkład podłóg pływających. Jego wysoka wytrzymałość na ściskanie i zginanie pozwala wylać cienką (min. 35 mm) warstwę, która zapewnia wysoką trwałość całego rozwiązania. Jednocześnie wysoki stopień płynności zapewnia bardzo gładką powierzchnię, która, w zależności od potrzeb przyszłego użytkownika, umożliwia wykończenie podłogi dowolną warstwą wierzchnią (wykładzina, parkiet, płytki). dylatacja obwodowa (min. 35 mm) pomieszczenia biurowe pomieszczenia użyteczności publicznej (biblioteki, sale wystawiennicze), szpitale, centrale komunikacyjne i serwerownie, laboratoria badawczye, warsztaty, hale produkcyjne itp. UpFloor to innowacyjne rozwiązanie, które dzięki swoim właściwościom w znaczący sposób podnosi komfort użytkowania obiektów budowlanych. Właściwości użytkowe rozwiązania sprawiają, iż jest to obecnie jedno z najpopularniejszych rozwiązań stosowanych na rynku budowlanym. Regulowana wysokość podłogi umożliwia wygodne rozprowadzenie instalacji elektrycznych, sieci telefonicznych czy internetowych, a także umieszczenie kanałów wentylacyjnych i klimatyzacyjnych w przestrzeni pod podłogą. Dzięki rozwiązaniu UpFloor rozmieszczenie biur i sal konferencyjnych może być dowolnie zaplanowane, a gniazda elektryczne lub sieciowe umieszczone w kasetach podłogowych zapewniają wygodne i bezpieczne podłączenie urządzeń. Zainstalowane w podłodze kanały rewizyjne umożliwiają szybką konserwację instalacji znajdujących się pod podłogą. Właściwości samopoziomujące wylewki anhydrytowej Agilia Sols A pozwalają uzyskać równą i dobrze wypoziomowaną powierzchnię na całej kondygnacji budynku. Wysoka wytrzymałość podkładu podłogowego zapewnia odpowiednią sztywność i trwałość kompletnego rozwiązania. Uzyskany w badaniach odporności ogniowej wynik REI90 pozwala na zastosowanie rozwiązania podłogi podniesionej UpFloor w budynkach o najwyższej klasie (A) odporności ogniowej budynku. Wykonanie Opracowane przez firmę Lafarge systemowe rozwiązanie UpFloor pozwala w prosty sposób zoptymalizować prace związane z wykonaniem podłogi podniesionej. Mała ilość elementów składowych rozwiązania oraz prostota jego wykonania zapewniają szybkie tempo prac oraz krótki czas wykonania. Podkład podłogowy wylewany jest z dużą wydajnością (do 1500 m 2 powierzchni dziennie), dlatego dalsze prace budowlane mogą rozpocząć się już po upływie 4 dni od dnia wylania. dostarczana jest na teren budowy w postaci gotowej do użycia wylewki anhydrytowej, dzięki czemu wykorzystanie placu budowy ograniczone jest do minimum. Produkcja w zautomatyzowanym węźle betoniarskim powoduje, iż na terenie budowy nie ma konieczności montowania dodatkowych instalacji, silosów, składowania materiałów budowlanych czy też zapewnienia przyłącza elektrycznego lub wodnego. Etapy wykonania systemu podłogi podniesionej UpFloor: 1 Rozprowadzenie kanałów wentylacyjnych i instalacji pod podłogą 2 Ustawienie słupków stalowych i ułożenie płyt szalunkowych 3 Ułożenie folii budowlanej 4 Wylewanie podkładu podłogowego 5 Wypoziomowanie wylewki anhydrytowej za pomocą listwy sztangującej 6 Podkład podłogowy gotowy do prowadzenia dalszych prac wykończeniowych Etapy wykonania parametr wartość 5 Ciężar powierzchniowy systemu 100 kg/m 2 Wysokość przestrzeni pod podłogą mm* Całkowita wysokość podłogi mm* Odporność ogniowa REI 90 Materiał bezpieczny dla człowieka i środowiska naturalnego Atest Higieniczny HK/B/0858/01/ strop słupek stalowy folia budowlana płyta szalunkowa * wymiary dla typowego systemu; na życzenie klienta możliwe jest opracowanie systemu o większych wysokościach

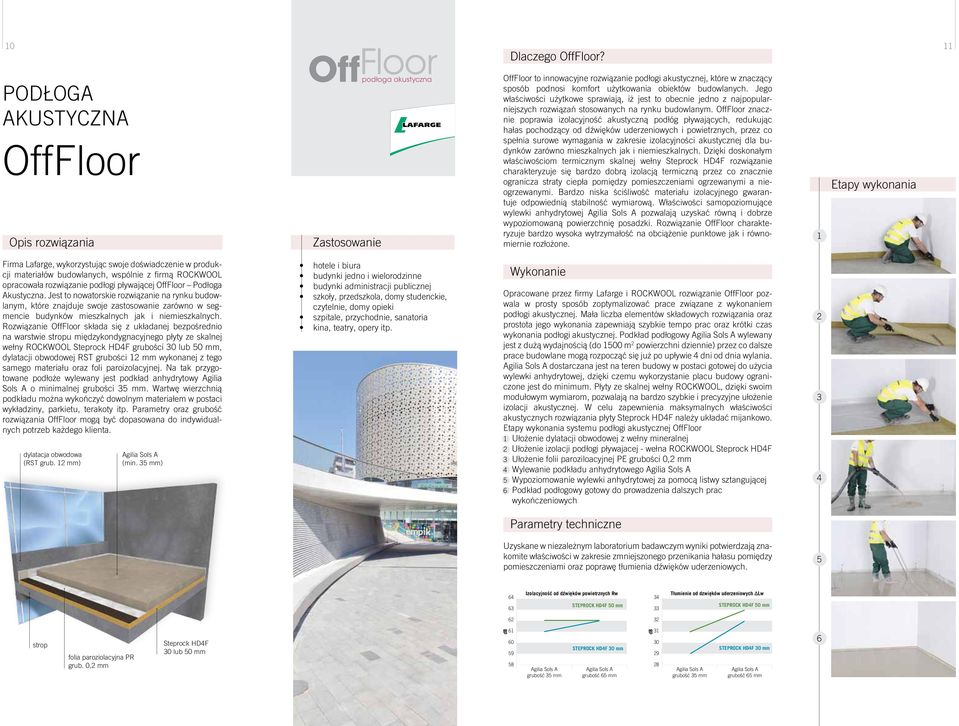

7 10 11 Dlaczego OffFloor? podłoga akustyczna OffFloor OffFloor to innowacyjne rozwiązanie podłogi akustycznej, które w znaczący sposób podnosi komfort użytkowania obiektów budowlanych. Jego właściwości użytkowe sprawiają, iż jest to obecnie jedno z najpopularniejszych rozwiązań stosowanych na rynku budowlanym. OffFloor znacznie poprawia izolacyjność akustyczną podłóg pływających, redukując hałas pochodzący od dźwięków uderzeniowych i powietrznych, przez co spełnia surowe wymagania w zakresie izolacyjności akustycznej dla budynków zarówno mieszkalnych jak i niemieszkalnych. Dzięki doskonałym właściwościom termicznym skalnej wełny Steprock HD4F rozwiązanie charakteryzuje się bardzo dobrą izolacją termiczną przez co znacznie ogranicza straty ciepła pomiędzy pomieszczeniami ogrzewanymi a nieogrzewanymi. Bardzo niska ściśliwość materiału izolacyjnego gwarantuje odpowiednią stabilność wymiarową. Właściwości samopoziomujące wylewki anhydrytowej pozwalają uzyskać równą i dobrze wypoziomowaną powierzchnię posadzki. Rozwiązanie OffFloor charakteryzuje bardzo wysoka wytrzymałość na obciążenie punktowe jak i równomiernie rozłożone. 1 Etapy wykonania Firma Lafarge, wykorzystując swoje doświadczenie w produkcji materiałów budowlanych, wspólnie z firmą ROCKWOOL opracowała rozwiązanie podłogi pływającej OffFloor Podłoga Akustyczna. Jest to nowatorskie rozwiązanie na rynku budowlanym, które znajduje swoje zastosowanie zarówno w segmencie budynków mieszkalnych jak i niemieszkalnych. Rozwiązanie OffFloor składa się z układanej bezpośrednio na warstwie stropu międzykondygnacyjnego płyty ze skalnej wełny ROCKWOOL Steprock HD4F grubości 30 lub 50 mm, dylatacji obwodowej RST grubości 12 mm wykonanej z tego samego materiału oraz foli paroizolacyjnej. Na tak przygotowane podłoże wylewany jest podkład anhydrytowy Agilia Sols A o minimalnej grubości 35 mm. Wartwę wierzchnią podkładu można wykończyć dowolnym materiałem w postaci wykładziny, parkietu, terakoty itp. Parametry oraz grubość rozwiązania OffFloor mogą być dopasowana do indywidualnych potrzeb każdego klienta. dylatacja obwodowa (RST grub. 12 mm) (min. 35 mm) hotele i biura budynki jedno i wielorodzinne budynki administracji publicznej szkoły, przedszkola, domy studenckie, czytelnie, domy opieki szpitale, przychodnie, sanatoria kina, teatry, opery itp. Wykonanie Opracowane przez firmy Lafarge i ROCKWOOL rozwiązanie OffFloor pozwala w prosty sposób zoptymalizować prace związane z wykonaniem podłogi akustycznej. Mała liczba elementów składowych rozwiązania oraz prostota jego wykonania zapewniają szybkie tempo prac oraz krótki czas wykonania podłogi akustycznej. Podkład podłogowy wylewany jest z dużą wydajnością (do 1500 m 2 powierzchni dziennie) przez co dalsze prace budowlane mogą rozpocząć się już po upływie 4 dni od dnia wylania. dostarczana jest na teren budowy w postaci gotowej do użycia wylewki anhydrytowej, dzięki czemu wykorzystanie placu budowy ograniczone jest do minimum. Płyty ze skalnej wełny ROCKWOOL, dzięki swoim modułowym wymiarom, pozwalają na bardzo szybkie i precyzyjne ułożenie izolacji akustycznej. W celu zapewnienia maksymalnych właściwości akustycznych rozwiązania płyty Steprock HD4F należy układać mijankowo. Etapy wykonania systemu podłogi akustycznej OffFloor 1 Ułożenie dylatacji obwodowej z wełny mineralnej 2 Ułożenie izolacji podłogi pływajacej - wełna ROCKWOOL Steprock HD4F 3 Ułożenie folii paroziloacyjnej PE grubości 0,2 mm 4 Wylewanie podkładu anhydrytowego 5 Wypoziomowanie wylewki anhydrytowej za pomocą listwy sztangującej 6 Podkład podłogowy gotowy do prowadzenia dalszych prac wykończeniowych Uzyskane w niezależnym laboratorium badawczym wyniki potwierdzają znakomite właściwości w zakresie zmniejszonego przenikania hałasu pomiędzy pomieszczeniami oraz poprawę tłumienia dźwięków uderzeniowych Izolacyjność od dźwięków powietrznych Rw STEPROCK HD4F 50 mm Tłumienie od dzwięków uderzeniowych ΔLw STEPROCK HD4F 50 mm strop folia paroziolacyjna PR grub. 0,2 mm Steprock HD4F 30 lub 50 mm db grubość 35 mm STEPROCK HD4F 30 mm grubość 65 mm db grubość 35 mm STEPROCK HD4F 30 mm grubość 65 mm 6

8 Jeśli będą Państwo zainteresowani szczegółowych informacji udzielą: Jędrzej Zdziechowski Kierownik ds. Rozwoju Konstrukcji Budowlanych w Lafarge tel.: jedrzej.zdziechowski@lafarge.com Woj. Wielkopolskie Maciej Walczak tel.: maciej.walczak@lafarge.com Woj. Pomorskie Woj. Kujawsko-Pomorskie Stella Szarmach tel.: stella.szarmach@lafarge.com Woj. Mazowieckie Cezary Wrzesiński tel.: cezary.wrzesiński@lafarge.com Woj. Podkarpackie Woj. Lubelskie, Tarnów Renata Górska tel.: renata.gorska@lafarge.com Woj. Świętokrzyskie Woj. Małopolskie Przemysław Durlej tel.: przemyslaw.durlej@lafarge.com

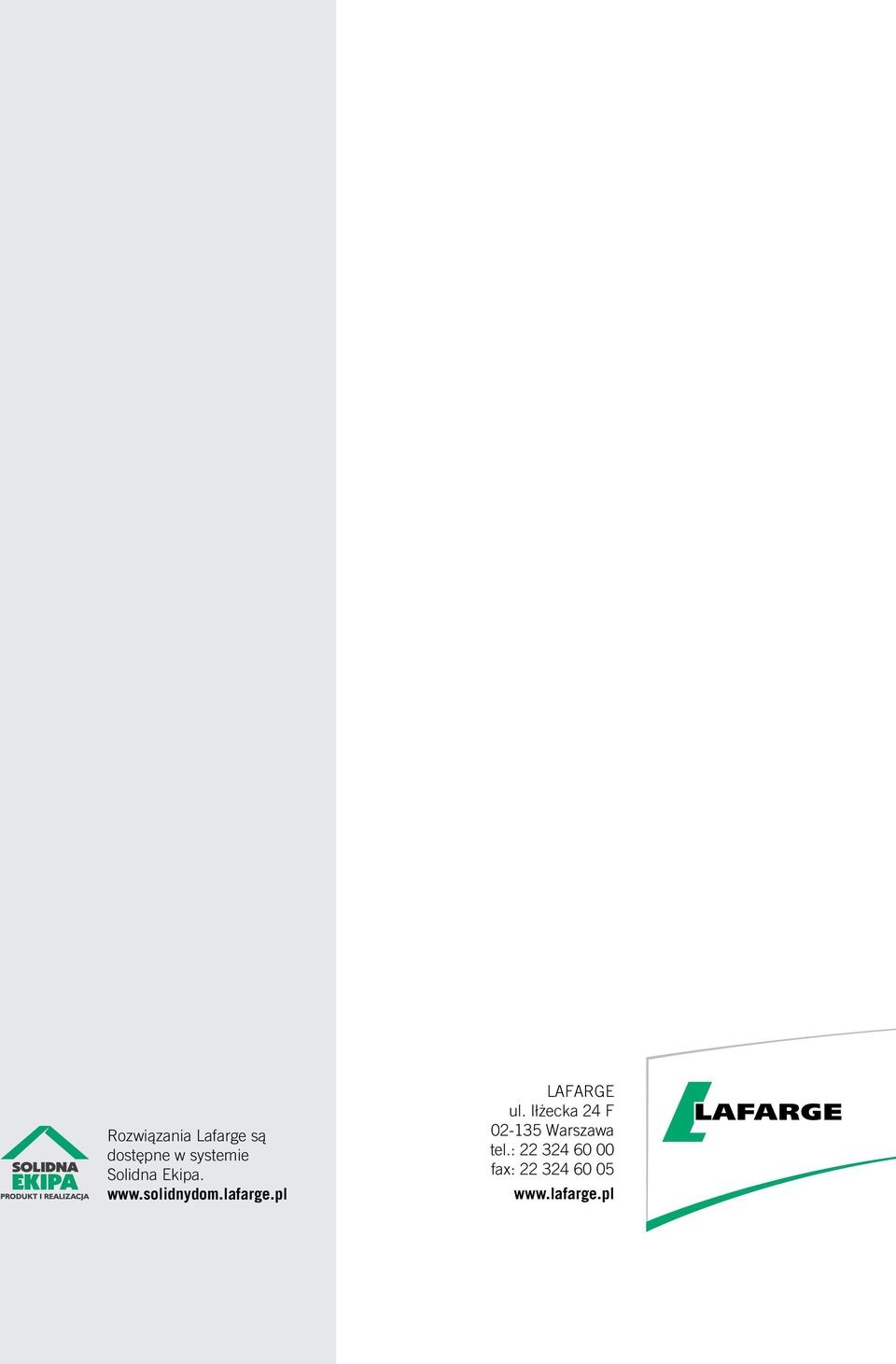

9 Rozwiązania Lafarge są dostępne w systemie Solidna Ekipa. LAFARGE ul. Iłżecka 24 F Warszawa tel.: fax:
