1 Poznaj nas bliżej - prezentacja firmy ASTAT Zeskanuj kod QR! Nowości w ofercie strona 4 Wydanie 43 Nakład egz. AUTOMATYKA PRZEMYSŁOWA 2019 Komponenty automatyki Szafy i obudowy Wyposażenie szaf sterowniczych Osprzęt kablowy Przekaźniki i styczniki Kontrola temperatury w szafach ASTAT LOGISTYKA sp. z o.o. ul. Dąbrowskiego Poznań tel fax info@astat.pl

2 O NAS NOWOCZESNE CENTRUM SZKOLENIOWE DOŚWIADCZENIE WSPARCIE KNOW-HOW KURSY DLA INŻYNIERÓW SZKOLENIA BRANŻOWE Szanowni Państwo, drodzy Klienci i Partnerzy! Na naszych oczach zachodzi bardzo dynamiczny rozwój cywilizacji informatycznej. Kilkanaście lat temu przełomowym wydarzeniem było wprowadzenie telefonów komórkowych, które dziś ewoluowały do mini komputerów osobistych. Nie wszyscy jeszcze przyzwyczaili się do obecności nowoczesnych technologii w życiu codziennym, a dziś pracuje się już nad wdrożeniami, pełniącej odpowiedzialne zadania, sztucznej inteligencji. WARSZTATY PRAKTYCZNE SEMINARIA I KONFERENCJE Automatyzacja procesów produkcyjnych to przyszłość przemysłu. Powszechnie dąży się do automatyzacji przedsiębiorstw przemysłowych. Polega to na zastąpieniu lub ograniczeniu ludzkiej pracy fizycznej i umysłowej przez maszyny, wykonujące automatycznie pewne powtarzalne czynności. Duża konkurencja, obecna na światowym rynku wśród największych potentatów przemysłowych wymusza stosowanie coraz nowocześniejszych, bezpieczniejszych i bardziej niezawodnych systemów sterowania i zarządzania produkcją. Rozwój przemysłu obserwowany w ciągu ostatnich lat spowodował wzrost złożoności procesów technologicznych oraz podniesienie wymagań w stosunku do jakości i wydajności produkcji. W efekcie zyskuje się niższe koszty działalności, znaczne skrócenie czasu produkcji i wzrost jakości wytwarzanego towaru, które przekładają się na lepsze wykorzystanie potencjału firmy. Innowacyjne rozwiązania wprowadzone przez projektantów i inżynierów mogą z powodzeniem zastąpić ludzi w bezpośrednim procesie produkcji. Korzyści odnoszą obie strony: produkcja jest szybsza i dokładniejsza, a pracownicy, uwolnieni od rutyny mogą rozwijać i ulepszać procesy produkcyjne CYKLE SZKOLENIOWE WTORKI Wtorki z jakością energii SPECJALISTYCZNE KONFERENCJE REGIONALNE SPOTKANIA INŻYNIERÓW I AUTOMATYKÓW Regionalne Spotkania Inżynierów i Automatyków Z MONITORINGIEM MEDIÓW Środy z monitoringiem mediów Ogólnopolskie Forum Bezpieczna maszyna Ogólnopolskie Forum Bezpieczna maszyna W moim odczuciu grupa ASTAT potrafi odnaleźć się w tych ciekawych czasach. Cieszymy się, że możemy aktywnie uczestniczyć we wzroście polskiego rynku oraz we wprowadzaniu nowoczesnych rozwiązań, na które popyt cały czas rośnie. Jako Partner w biznesie oferujemy wsparcie przy doborze zarówno pojedynczych elementów, jak i kompletnych systemów. Pomagamy też aktywnie w ich implementacji. Seminarium Testery Wiązek Kablowych Kurs Kompatybilności Elektromagnetycznej Obszar działania grupy ASTAT obejmuje całą Polskę. W ubiegłym roku postawiliśmy duży nacisk na kompleksową pracę w poszczególnych regionach Polski. Efektem tych działań było stworzenie wyspecjalizowanych grup konsultantów odpowiedzialnych za wybrane województwa, do których mogą Państwo kierować wszelkie zapytania. Po roku działania w nowej organizacji możemy stwierdzić, że projekt spotkał się z pozytywnym odbiorem naszych Klientów i będziemy intensywnie rozwijać ten kierunek działania w trosce o najwyższą jakość obsługi. Przy okazji pragnę podziękować wszystkim naszym Klientom i Partnerom, którzy wspólnie z nami kształtują polski rynek automatyki przemysłowej. Jestem pewien, że nadchodzące lata przyniosą nam kolejne, nowe i niezwykłe technologie, które będziemy mogli razem wdrażać i rozwijać. Serdecznie zapraszam do dalszej współpracy! Romuald Winter Prezes grupy ASTAT KONFERENCJA Konferencja Jakość Energii Elektrycznej ROZWIĄZANIA DEDYKOWANE Zgłoś swoje uczestnictwo lub zadaj pytanie: Anna Gawęcka , a.gawecka@astat.pl Więcej informacji o szkoleniach na: Prosimy zwrócić uwagę na pojawiające się przy produktach ikony wskazujące rozwiązania dedykowane dla wybranych branż. Branża kolejowa Branża spożywcza ASTAT ZAPRASZA NA TARGI , Poznań , Warszawa , Warszawa , Warszawa , Warszawa ENERGETAB , Gliwice , Kielce , Kielce , Warszawa , Bielsko-Biała , Gdańsk , Poznań , Warszawa , Lublin Odwiedź nas na targach i spotkaj naszych specjalistów 2 www astat pl

3 AUTOMATYKA PRZEMYSŁOWA PRZEGLĄD OFERTY SZAFY I OBUDOWY Obudowy z aluminium oraz tworzyw sztucznych...str tel Szafy sterownicze i obudowy...str tel Kontrola temperatury w szafach sterowniczych...str tel OSPRZĘT KABLOWY Dławnice kablowe i akcesoria...str tel Przepusty kablowe i akcesoria...str tel Złącza na szynę DIN...str tel Drukarki i oznaczniki przewodów...str. 19, tel Złącza szczelne...str tel Złącza przemysłowe...str tel Szyny montażowe DIN...str tel Korytka kablowe...str tel Korytka siatkowe...str tel Narzędzia...str tel Węże ochronne...str tel KOMPONENTY AUTOMATYKI Przekaźniki...str tel Panele dotykowe...str tel Styczniki...str tel Liczniki i wskaźniki procesowe...str tel Enkodery i złącza obrotowe...str tel Czujniki zbliżeniowe i akcesoria...str tel Regulatory i przetworniki...str tel Mierniki, rejestratory i wyświetlacze...str tel Złącza i przewody...str tel Łączniki elektryczne...str tel Elektromagnesy...str tel Przekładniki niskiego napięcia...str tel Przetworniki pomiarowe, generatory i analizatory...str tel Analizatory jakości energii elektrycznej...str tel Zasilacze przemysłowe...str tel Stabilizatory napięcia i transformatory...str tel Zasilacze UPS...str tel Układy łagodnego rozruchu i przemienniki częstotliwości...str tel Osprzęt do wind osobowych i towarowych, suwnic i dźwigów...str tel Aparatura sterownicza...str tel Technika przeciwwybuchowa...str tel Urządzenia sygnalizacyjne...str tel Bezpieczna aparatura łączeniowa do wymagających zastosowań...str tel Bezpieczeństwo maszyn...str tel Wygrodzenia bezpieczeństwa...str tel www astat pl 3

4 NOWA ORGANIZACJA DZIAŁU OBSŁUGI KLIENTA W trosce o jakość obsługi na jak najwyższym poziomie stworzyliśmy w Dziale Obsługi Klienta grupy odpowiedzialne za wybrane regiony Polski. Zapraszamy do kontaktu z Liderami Grup w sprawach związanych z bieżącą obsługą Klienta m.in. zapytaniami ofertowymi i pytaniami dotyczącymi stanów magazynowych. REGION 1 lubuskie, wielkopolskie, zachodnio-pomorskie Anna Kowalińska a.kowalinska@astat.pl REGION 2 kujawsko-pomorskie, pomorskie, warmińsko-mazurskie Mariusz Włodarczak m.wlodarczak@astat.pl REGION 3 łódzkie, mazowieckie, podlaskie Przemysław Kubacki p.kubacki@astat.pl REGION 5 dolnośląskie, opolskie, śląskie, świętokrzyskie Paweł Dziewiszewski p.dziewiszewski@astat.pl REGION 4 lubelskie, małopolskie, podkarpackie Ewa Kłodowska e.klodowska@astat.pl NOWOŚCI 2019 W OFERCIE FIRMY ASTAT Wentylator ze zmiennymm kierunkiem przepływu powietrza Dławnice dzielone więcej informacji strona 11 >> więcej informacji strona 17 >> Uchwyty uziemiające z końcówką tulejkową Złącza push-in na szynę DIN więcej informacji strona 17 >> więcej informacji strona 18 >> 4 www astat pl

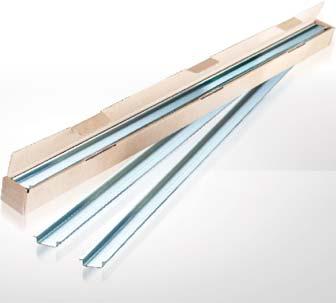

5 NOWOŚCI 2019 W OFERCIE FIRMY ASTAT Szyny montażowe DIN - wersja BOX (karton) Przenośna drukarka oznaczników więcej informacji strona 23 >> więcej informacji strona 24 >> Wskaźnik procesowy Generator statyczny mocy biernej więcej informacji strona 44 >> więcej informacji strona 54 >> Zasilacze modułowe i przemysłowe na szynę DIN Zasilacze UPS w technologii online więcej informacji strona 56 >> więcej informacji strona 60 >> Softstart 3-fazowy o rozszerzonej funkcjonalności Wyłączniki linkowe zatrzymania awaryjnego więcej informacji strona 62 >> więcej informacji strona 73 >> www astat pl 5

6 OBUDOWY Z ALUMINIUM ORAZ TWORZYW SZTUCZNYCH Jakub Skowroński j.skowronski@astat.pl OBUDOWY ALUMINIOWE - SERIA ZAG OBUDOWY POLIESTROWE - SERIA BPG IP65 IP66 IP67 IP66 IP67 Opcjonalne wyposażenie dodatkowe: -płyta montażowa, - szyna DIN TS35 / TS15, -złączki szeregowe, -zawias, - dławnice (z otworowaniem). Szerokość Wysokość Głębokość ZAG ,88 ZAG ,60 ZAG ,76 ZAG ,52 ZAG ,77 Opcjonalne wyposażenie dodatkowe: -płyta montażowa, - szyna DIN TS35 / TS15, -złączki szeregowe, -zawias, - dławnice (z otworowaniem). Szerokość Wysokość Głębokość BPG ,59 BPG ,66 BPG ,24 BPG ,08 BPG ,94 OBUDOWY POLIWĘGLANOWE - SERIA ZP OBUDOWY ABS - SERIA ZPS IP65 Opcjonalne wyposażenie dodatkowe: -płyta montażowa, - szyna DIN TS35 / TS15, -złączki szeregowe, -zawias, -pokrywa przezroczysta, - dławnice (z otworowaniem). Szerokość Wysokość Głębokość ZP ,45 ZP ,20 ZP ,50 ZP ,97 ZP ,78 IP65 Opcjonalne wyposażenie dodatkowe: -płyta montażowa, - szyna DIN TS35 / TS15, -złączki szeregowe, -zawias, -pokrywa przezroczysta, - dławnice (z otworowaniem). Szerokość Wysokość Głębokość ZPS ,90 ZPS ,61 ZPS ,97 ZPS ,77 ZPS ,00 OBUDOWY Z POLIESTRU WZMOCNIONE WŁÓKNEM SZKLANYM O STOPNIU OCHRONY ELEMENTY DO WYRÓWNYWANIA CIŚNIENIA WEWNĄTRZ SZAF I OBUDÓW Zapytaj o rozwiązanie dla Twojej aplikacji IP66 Rodzaj drzwi Szerokość Wysokość Głębokość pełne , pełne , pełne , pełne , pełne , przeszklone , przeszklone , przeszklone , przeszklone , przeszklone ,32 OFERUJEMY DODATKOWE USŁUGI! obróbka maszynowa montaż elementów elektrycznych PRZYJMUJEMY ZLECENIA NA WYKONANIA INDYWIDUALNE INFO O OTWOROWANIU 6 www astat pl

7 Płatna reklama dostawcy

8 SZAFY I OBUDOWY Jakub Skowroński j.skowronski@astat.pl GRUPA ROZWIĄZANIA DLA AUTOMATYKI PRZEMYSŁOWEJ -szafy monoblok, - system szaf modułowych, - szafki do montażu na ścianie, -skrzynki zaciskowe, -pulpity. SZAFY SYSTEMOWE (SZEREGOWE) - SERIA ENUX SZAFY TYPU MONOBLOK - SERIA EMOX IP55 RAL 7035 IP55 IP65 RAL szafa do wyboru z drzwiami pełnymi (PR) lub przeszklonymi PV (PV do szerokości mm), - szafy z cieńszej stali ENUX SIMPLEX. * Szerokość Wysokość Głębokość ENUX81804PR-SET ENUX82004PR-SET ENUX102004PR-SET ENUX122004PR-SET ENUX PR-SET ENUX10805PR-SET * w cenie kompletna (do samodzielnego montażu) szafa z płytą montażową, ścianami bocznymi, elementami do montażu płyty oraz cokołem 100 mm * w cenie kompletna szafa z cokołem 100 mm - płyta montażowa w komplecie, - do wyboru szafy z drzwiami pełnymi (PR) i przeszklonymi (PX). * Szerokość Wysokość Głębokość EMOX081604PR-SET EMOX081804PR-SET EMOX082004PR-SET EMOX102004PR-SET EMOX121804PR-SET EMOX101804PR-SET SZAFY TYPU MONOBLOK - SERIA ECOMP PULPITY TYPU MONOBLOK - SERIA ZBA IP55 IP65 RAL 7035 IP55 IP65 RAL szafa z drzwiami pełnymi, płytą montażową oraz przepustem kablowym, - odpowiednia zarówno do zawieszenia na ścianie, jak i do postawienia na podłodze (np. z cokołem). * Szerokość Wysokość Głębokość ECOMP ECOMP ECOMP ECOMP ECOMP * cokół 100 lub 200 mm lub uchwyty oczkowe należy zamówić osobno -płyta montażowa, -przepust kablowy. * Szerokość Wysokość Głębokość ZBA001-SET ZBA201-SET ZBA601-SET ZBA801-SET *w cenie kompletny pulpit z cokołem 100 mm SZAFKI DO ZAWIESZENIA NA ŚCIANIE - SERIA ST SKRZYNKI ZAMYKANE NA ŚRUBY - SERIA SDV IP55 IP65 RAL szafka z pełnymi drzwiami pojedynczymi, dzielonymi oraz płytą montażową w komplecie, - elementy do montażu na ścianie - SDWC-010 zamawiane oddzielnie. Szerokość Wysokość Głębokość EC EC EC EC EC IP55 IP65 RAL zamykana na śruby, - płyta montażowa zamawiana oddzielnie. Szerokość Wysokość Głębokość SDV SDV SDV SDV SDV NOWA ODSŁONA SERII ST SZAFKI NAŚCIENNE ZE STALI MIĘKKIEJ "Double Layer Protection"- pierwsza warstwa to farba epoksydowa nakładana metodą katoferezy drugą powłokę stanowią termoutwardzalne proszki epoksydowo-poliestrowe NOWY STANDARD FIRMY ETA 8 www astat pl

9 SZAFY I OBUDOWY Jakub Skowroński j.skowronski@astat.pl GRUPA ROZWIĄZANIA DO TRUDNYCH WARUNKÓW - wykonania ze stali nierdzewnej AISI304L i AISI316L, - wykonania ze stopów aluminium do zastosowań zewnętrznych, - wykonania do aplikacji EMC. Szczególnie polecane w branży spożywczej STAL NIERDZEWNA - SZAFY SYSTEMOWE (SZEREGOWE) - SERIA ENUX STAL NIERDZEWNA - SZAFY TYPU MONOBLOK - SERIA EMOX IP55 304L 316 IP55 IP65 304L szafa do wyboru z drzwiami pełnymi (PR) lub przeszklonymi PV (PV do szerokości mm). - do wyboru szafy z drzwiami pełnymi (PR) i przeszklonymi (PX). * Szerokość Wysokość Głębokość ENUX081804PRX-SET ENUX102005PRX-SET ENUX121804PRX-SET * w cenie kompletna (do samodzielnego montażu) szafa z płytą montażową, ścianami bocznymi, elementami do montażu płyty oraz cokołem 100 mm * Szerokość Wysokość Głębokość EMOX081604PRX-SET EMOX101804PRX-SET EMOX121804PRX-SET * w cenie kompletna szafa z płytą montażową, elementami do montażu płyty oraz cokołem 100 mm STAL NIERDZEWNA - SZAFY TYPU MONOBLOCK - SERIA ECOMP IP55 304L szafa z drzwiami pełnymi, płytą montażową oraz przepustem kablowym, - odpowiednia zarówno do zawieszenia na ścianie, jak i do postawienia na podłodze (np. z cokołem). * Szerokość Wysokość Głębokość ECOMP101430X ECOMP121430X ECOMP61240X * w cenie szafa z płytą montażową (w razie potrzeby cokół należy zamówić osobno) STAL NIERDZEWNA - PULPITY MONOBLOK - SERIA ZBX IP55 304L 316 * w cenie kompletny pulpit z cokołem 100 mm - płyta montażowa w komplecie. * Szerokość Wysokość Głębokość ZBX601-SET ZBX801-SET ZBX001-SET STAL NIERDZEWNA - SZAFKI DO ZAWIESZENIA NA ŚCIANIE - SERIA ECOR SKRZYNKI ZAMYKANE NA ŚRUBY - SERIA EGRAN IP66 304L płyta montażowa w komplecie, - zamek z kompletnym systemem zamykającym, - drzwi pełne, na zapytanie dostępne również w wersji z drzwiami przeszklonymi. Szerokość Wysokość Głębokość ECOR3315X ECOR3420X ECOR4420X ECOR4620X IP66 304L płyta montażowa do zamówienia osobno, - możliwy montaż zawiasów. Szerokość Wysokość Głębokość EGRAN1108X EGRAN2208X EGRAN3208X EGRAN4212X LAMPY DIODOWE ECOLINE LED 025 szeroki zakres napięcia zasilania, zintegrowany zasilacz długa żywotność, bezobsługowa technologia LED kaskadowe połączenie lamp podwójne szybkozłączki samozaciskowe montaż magnetyczny, śrubowy i klipsowy www astat pl IDEALNE ROZWIĄZANIE PRZY OGRANICZONEJ ILOŚCI MIEJSCA 9

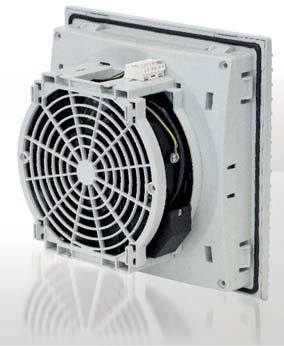

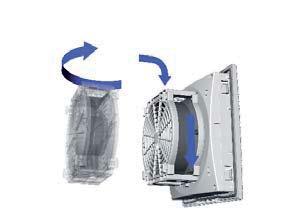

10 T-FAN Nowa generacja wentylatorów Klimatyzacja Wentylacja Ogrzewanie Sterowanie Oświetlenie Akcesoria WENTYLATOR ZATRZASKOWY (FQL) - ZMIENNY KIERUNEK PRZEPŁYWU POWIETRZA 180 Naciśnij Click Konfiguracja fabryczna I krok II krokk Efekt po zmianie kierunku przepływu powietrza ŁATWA KONSERWACJA - SZYBKA WYMIANA MATY FILTRUJĄCEJ Otwórz pokrywę czołową wentylatora Wymień matę filtrującą Zamknij pokrywę czołową wentylatora CLICK SZYBKIE PODŁĄCZENIE - ODWRÓCENIE POZYCJI ZACISKÓW Naciśnij Zaciski sprężynowe na górze wentylatora I krok 180 Zaciski sprężynowe na dole wentylatora II krok Płatna reklama dostawcy ALFA PLASTIC s.a.s. Via Della Valle, CARATE BRIANZA (MB)

11 KONTROLA TEMPERATURY W SZAFACH STEROWNICZYCH WENTYLATORY ZE ZMIENNYM KIERUNKIEM PRZEPŁYWU POWIETRZA SERIA ATV NOWOŚĆ IP54 Swobodny przepływ powietrza [m 3 /h] RAL funkcja zmiany kierunku przepływu powietrza bez użycia narzędzi, - łatwa konserwacja, budowa kratki pozwala na szybką wymianę maty filtrującej, - szeroki zakres przepływów od 26 do 700 m 3 /h, - zasilanie od 230 V-50 / 60 Hz do 48 V DC, - wymiary zewnętrzne od 114 x 114 mm do 325 x 325 mm, - klasa palności UL94 V0, - dostępne również w wersji z certyfikatem UL. Wymiary Wyższa jakość, ta sama cena! Zasilanie ATV x V - 50/60 Hz 165,00 ATV x V - 50/60 Hz 165,00 ATV x V DC 185,00 ATV x V DC 185,00 ATV x V - 50/60 Hz 195,00 ATV x V - 50/60 Hz 195,00 ATV x V DC 195,00 ATV x V DC 350,00 ATV x V - 50/60 Hz 273,00 ATV x V - 50/60 Hz 273,00 ATV x V DC 303,70 ATV x V DC 325,75 ATV x V - 50/60 Hz 300,00 ATV x V - 50/60 Hz 300,00 ATV x V DC 336,00 ATV x V DC 357,00 ATV x V - 50/60 Hz 390,00 ATV x V - 50/60 Hz 390,00 ATV x V DC 755,00 ATV x V DC 775,00 ATV x V - 50/60 Hz 550,00 ATV x V - 50/60 Hz 590,00 ATV x V - 3 ph - 50/60 Hz 595,00 ATV x V - 50/60 Hz 625,00 ATV x V - 50/60 Hz 650,00 ATV x V - 3 ph - 50/60 Hz 675,00 ATV x V - 50/60 Hz 850,00 ATV x V - 50/60 Hz 900,00 Agnieszka Wiśniewska a.wisniewska@astat.pl WENTYLATORY FILTRUJĄCE DACHOWE Popularne wykonania z zasilaniem 230 V - 50 / 60 Hz. IP23 / IP44 RAL 7032 RAL swobodny przepływ powietrza od 600 do m 3 /h, - zasilanie: 230 V - 50 / 60 Hz lub 115 V - 50 / 60 Hz, - wymiary: 400 x 350 mm lub 540 x 390 mm, - dostępne dwa kolory: BPB - RAL 7035, BP - kolor RAL 7032, - stopień ochrony IP23 (IP44 na bocznej stronie szafy), - temperatura pracy od -20 C do 50 C. Swobodny przepływ powietrza [m 3 /h] Wymiary ALFATORR / x 350 x ,00 ALFATORR / x 350 x ,00 ALFATORR / x 350 x ,00 ALFATORR / x 390 x ,00 TERMOSTATY IP20 RAL wymiary 34 x 68 x 38 mm, - montaż na szynie DIN 35 mm, - modele THR z czerwonym pokrętłem regulacyjnym i stykiem rozwiernym kontrolują pracę grzejnika, - modele THV z niebieskim pokrętłem regulacyjnym i stykiem zwiernym kontrolują pracę wentylatora, - jasnoszare tworzywo sztuczne ABS. Temperatura [ C] Zastosowanie Styk THR01 od -10 do 50 do grzałki - 67,00 THR02 od 0 do 60 do grzałki - 64,00 THR03 od 20 do 80 do grzałki - 71,50 THV01 od -10 do 50 do wentylatora - 67,00 THV02 od 0 do 60 do wentylatora THV03 od 20 do 80 do wentylatora - 71,50 THVV22 od 0 do 60 do wentylatora, do grzałki 1 x NO + 1 x NO 119,25 THRV13 od 10 do 50 od 20 do 80 do wentylatora, do grzałki NC NO 131,50 THRV22 od 0 do 60 do wentylatora, do grzałki 1 x NO + 1 x NC 119,25 FILTRY WYLOTOWE DO WENTYLATORA OSŁONA NA WENTYLATOR - SERIA CUFF RAL 7035 IP54 - wymiary od 114 mm do 320 mm, - kolor RAL Wymiary ATV x ,00 ATV x ,00 ATV x ,00 ATV x ,50 ATV x ,00 IP55 RAL osłona zwiększająca stopień ochrony wentylatorów filtrujących i filtrów wylotowych, - pozwala osiągnąć stopień ochrony IP55 zgodnie z normą EN60529/10.91, - malowana blacha stalowa, -kolor RAL7035. Rodzaj wentylatora, kratki filtrującej CUFF10B ATV1, ATV2, ALFAA,ALFA ,50 CUFF20B ATV3, ATV4, ALFAB, ALFA ,60 CUFF30B ATV5, ALFA ,00 www astat pl 11

12 KONTROLA TEMPERATURY W SZAFACH STEROWNICZYCH Agnieszka Wiśniewska a.wisniewska@astat.pl GRZEJNIKI - SERIA SHT GRZEJNIKI Z WENTYLATOREM SERIA FSHT Moc [W] Prąd [A] IP20 RAL wymiary od 90 x 50 mm do 220 x 90 mm, -przyłącze 2-polowe, - zasilanie V AC/DC, - moc od 25 W do 150 W, - element roboczy PTC, - materiał czarny, anodowany profil aluminiowy, - montaż na szynie DIN 35 mm, - temperatura pracy od -45 C do 70 C, - klasa ochronności II (podwójna izolacja). Zasilanie [V] Wymiary (szer. x wys. x gł.) ALFA SHT x 50 x ,00 ALFA SHT x 50 x ,00 ALFA SHT x 50 x ,00 Moc [W] IP20 Prąd [A] RAL wymiary od 135 x 112 mm do 225 x 112 mm, -przyłącze 2-polowe, - zasilanie 230 V AC, - moc od 250 W do 750 W, - element roboczy wkład rezystancyjny, - montaż na szynie DIN 35 mm, - temperatura pracy od -25 C do +70 C, - klasa ochronności I (z uziemieniem), - wentylator: osiowy, łożysko kulkowe, godz. w 15 C, wydajność 35 m 3 /h. Wymiary (szer. x wys. x gł.) FSHT ,2 135 x 112 x ,00 FSHT ,9 165 x 112 x ,00 FSHT ,4 165 x 112 x ,00 FSHT ,6 225 x 112 x ,00 GRZEJNIKI Z PRZEWODEM - SERIA SHT W Moc [W] Prąd [A] IP20 RAL 7035 Zasilanie [V] - wymiary od 50 x 50 mm do 80 x 50 mm, - przyłącze 2-polowe, przewód 400 mm, - zasilanie V AC/DC, - moc od 15 W do 50 W, - element roboczy PTC, - materiał czarny, anodowany profil aluminiowy, - montaż na szynie DIN 35 mm, - temperatura pracy od -45 C do 70 C, - klasa ochronności II (podwójna izolacja). Wymiary (szer. x wys. x gł.) ALFA SHT15W x 50 x ,00 ALFA SHT25W x 50 x ,00 ALFA SHT50W x 50 x ,00 GRZEJNIKI MINIATUROWE Z WENTYLATOREM - SERIA FMHT Moc [W] Prąd [A] IP20 RAL 7032 Zasilanie [V] RAL wymiary od 97 x 41 mm do 157 x 40 mm, - przyłącze przewód 400 mm, - zasilanie V AC/DC, - moc od 75 W do 300 W, - element roboczy PTC, - materiał anodowany profil aluminiowy, - montaż na szynie DIN 35 mm, - temperatura pracy: od -20 C do 70 C, - klasa ochronności II (podwójna izolacja). Wymiary (szer. x wys. x gł.) FMHT x 40 x ,00 FMHT x 40 x ,00 FMHT x 40 x ,00 GRZEJNIKI WYKONANIE SPECJALNE EX IP66 - do stref zagrożonych wybuchem, - duża powierzchnia konwekcji ciepła, - montaż szynowy lub śrubowy, - gotowy do podłączenia, - bezobsługowy, - zasilanie 230 V, - klasa temperaturowa T3. Moc [W] Mocowanie [EUR] klip 115, śruby 120, klip 132, śruby 136, klip 137, śruby 142,56 JEDNOFAZOWE TERMOSTATY Z KAPILARĄ - termostat do zabudowy z 1,5 metrową kapilarą pomiarową, - nastawa temperatury pokrętłem, - zakres w zależności od modelu. Zakres regulacji [ C] ST-R2 ST-04 ST-09 ST-12 ST-22 ST-30 28,00 28,00 28,00 28,00 28,00 35,00 TERMOSTATY W OBUDOWIE NAŚCIENNEJ Z KAPILARĄ - termostat do zabudowy z 1,5 metrową kapilarą pomiarową, - nastawa temperatury pokrętłem, - zakres w zależności od modelu. Zakres regulacji [ C] TSC-093 TSC-097 TSC ,00 39,00 39,00 12 www astat pl

13 Płatna reklama dostawcy

14 KONTROLA TEMPERATURY W SZAFACH STEROWNICZYCH Bartłomiej Kocik b.kocik@astat.pl KLIMATYZATORY NAŚCIENNE - SERIA PROTHERM KLIMATYZATORY NAŚCIENNE - SERIA PROTHERM OUTDOOR RAL 7032 RAL 7032 OUTDOOR Wydajność chłodzenia - do montażu na ścianach lub drzwiach szaf z aparaturą elektryczną, - dostępne w zakresie mocy od 360 W do W. Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) CVE W / x 313 x ,30 CVE W /60 912,5 x 410 x ,60 CVE W / ,5 x 409 x ,00 CVE W ,5 x 511 x 347, ,80 CVE W ,5 x 511 x 347, ,50 Wydajność chłodzenia - klimatyzatory outdoorowe, - montowane na zewnątrz szafy (EVO-AIR) lub wewnątrz szafy (EVO-IN), - moc chłodzenia od 550 W do W, - klimatyzatory są dostępne na napięcie 230 V i 400 V. Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) CVO W /60 634,5 x 313 x 235, ,50 CVO W / x 410 x ,10 CVO W / x 409 x ,00 CVO W / x 511 x ,70 KLIMATYZATORY NAŚCIENNE - SERIA SLIM IN KLIMATYZATORY DACHOWE - SERIA TOP II Wydajność chłodzenia RAL do montażu na ścianach lub drzwiach szaf z aparaturą elektryczną, - dostępne modele montowane na zewnątrz lub częściowo wpuszczane w szafę, - dostępne w zakresach mocy od 500 W do W. Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) EVE05A W / x 375 x ,80 EVE10A W / x 375 x ,30 EVE14A W / x 454 x ,60 EVE20A W / x 454 x ,30 Wydajność chłodzenia RAL do montażu na dachu szafy z aparaturą elektryczną, - moc chłodzenia od 330 W do W. Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) ETE W / x 600 x ,60 ETE W / x 600 x ,00 ETE W / x 600 x ,00 ETE W / x 800 x ,80 ETE W / x 800 x ,50 WYMIENNIKI CIEPŁA POWIETRZE / POWIETRZE - SERIA XVA WYMIENNIKI CIEPŁA WODA / POWIETRZE - SERIA EXW Wydajność ciep. właś. RAL 7032 Zasilanie V ph Hz OUTDOOR INDOOR - instalacje wewnętrzne oraz zewnętrzne, - opatentowany rdzeń wymiennika ciepła z aluminium, zapewniający wysoką wydajność przy kompaktowych wymiarach, - instalacje wewnętrze oraz zewnętrzne. Wymiary (wys. x szer. x gł.) XVA W/K / x 204 x ,00 XVA W/K / x 254 x ,60 XVA W/K / x 312 x ,80 XVA W/K / x 311 x ,20 Wydajność chłodzenia RAL wydajność chłodnicza W, - montaż naścienny lub nadachowy. Zasilanie V ph Hz OUTDOOR Wymiary (wys. x szer. x gł.) EXW W / x 306 x ,10 EXW W / x 402 x ,80 EXW W / x 402 x ,50 EXW W / x 503 x ,70 EXWA W x 800 x ,20 EXWA W x 800 x ,80 14 www astat pl

15 KONTROLA TEMPERATURY W SZAFACH STEROWNICZYCH Bartłomiej Kocik b.kocik@astat.pl CHŁODNICE PŁYNÓW - SERIA WLA COMPACT CHŁODNICE PŁYNÓW - SERIA WRA VERTICAL Moc chłodnicza [W] Kompaktowe rozmiary urządzenia umożliwiają montaż urządzenia w pomieszczeniu o ograniczonej ilości miejsca. Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) WLA / x 600 x 500 WLA / x 600 x 500 WLA / x 600 x 500 Moc chłodnicza [W] OUTDOOR Chłodnice płynów z pionowym układem urządzenia, do montażu w pomieszczeniu i na wolnym powietrzu. Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) WRA ; ; x 570 x 740 WRA ; x 570 x 740 WRAA ; x WRAB ; x 900 x CHŁODNICE PŁYNÓW - SERIA WLA PRECISION R407C CHŁODNICE OLEJU - SERIA ORA O-FLOW Jednosprężarkowe chłodnice płynów z poziomym układem urządzenia, do montażu w pomieszczeniu. Chłodnice oleju z pionowym układem urządzenia, do montażu w pomieszczeniu. Moc chłodnicza [W] Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) WLAB ; x 700 x WLAC ; x 700 x WLAH ; x x Moc chłodnicza [W] Zasilanie V ph Hz Wymiary (wys. x szer. x gł.) ORA ; x 420 x 580 ORAA ; x 735 x 926 ORAA ; x 735 x 926 CHŁODNICE Z OGNIWAMI PELTIERA DO SZAF STEROWNICZYCH CHŁODNICE Z OGNIWAMI PELTIERA - SERIA H CHŁODNICE Z OGNIWAMI PELTIERA - SERIA F Wydajność chłodzenia Nowa seria wysokotemperaturowa do 90 C. Zasilanie [V DC] Zakres temperatury otoczenia HL W 24 od -40 C do 90 C HL W 24 od -40 C do 90 C HL W 24 od -40 C do 90 C IP67 Wydajność chłodzenia Wersja wyposażona w zabezpieczenie przed przegrzaniem oraz przekaźnik alarmowy. Zasilanie [V DC] Wymiary (wys. x szer. x gł.) FL W x 137 x 151 FN W x 137 x 151 FR W x 137 x 151 IP67 CHŁODNICE Z OGNIWAMI PELTIERA - SERIA F-416-AC CHŁODNICE Z OGNIWAMI PELTIERA - SERIA F-208-AC Wydajność chłodzenia Posiada wbudowany zasilacz do wejściowego zakresu V AC, więc jest związany z normalnym zasilaniem. Zasilanie [V AC] Wymiary (wys. x szer. x gł.) FL-416-AC 200 W x 264 x 159 FR-416-AC 400 W x 264 x 159 IP67 Wydajność chłodzenia Posiada wbudowany zasilacz do wejściowego zakresu V AC, więc jest związany z normalnym zasilaniem. Zasilanie [V AC] Wymiary (wys. x szer. x gł.) FL-208-AC 100 W x 195 x 158,5 FR-208-AC 200 W x 195 x 158,5 IP67 www astat pl 15

16 DŁAWNICE KABLOWE I AKCESORIA Jakub Skowroński j.skowronski@astat.pl DŁAWNICE KABLOWE W WYKONANIU STANDARDOWYM - MOSIĄDZ NIKLOWANY - SERIA SYNTEC DŁAWNICE KABLOWE W WYKONANIU STANDARDOWYM - POLIAMID PA6 - SERIA SYNTEC IP68 IP68 Gwint [G] H L max M12 x 1,5 3,0-7, , M16 x 1,5 4,5-10, , M20 x 1,5 7,0-13, , M25 x 1,5 10,0-17, , M32 x 1,5 13,0-21, , M40 x 1,5 19,0-28, ,31 Gwint [G] H L max M12 x 1,5 2,5-6, , M16 x 1,5 4,5-10, , M20 x 1,5 7,0-13, , M25 x 1,5 10,0-17, , M32 x 1,5 17,0-25, , M40 x 1,5 22,0-33, ,11 DŁAWNICE KABLOWE W WYKONANIU EMC EN DŁAWNICE KABLOWE W WYKONANIU ZE STALI NIERDZEWNEJ IP68 IP69K IP68 IP69K AISI 303 Gwint [G] H L max M12 x 1,5 3,5-5, , M16 x 1,5 6,0-10, , M20 x 1,5 8,0-15, , M25 x 1,5 12,5-20, , M32 x 1,5 17,0-25, , M40 x 1,5 24,0-33, ,30 Gwint [G] H L max M12 x 1,5 6,5-8, , M16 x 1,5 8,0-10, , M20 x 1,5 11,0-15, , M25 x 1,5 16,0-20, , M32 x 1,5 21,0-25, , M40 x 1,5 28,5-33, ,02 DŁAWNICE KABLOWE W WYKONANIU EX - MOSIĄDZ NIKLOWANY EN DŁAWNICE KABLOWE W WYKONANIU EX - POLIAMID WZMOCNIONY WŁÓKNEM SZKLANYM IP68 IP69K IP68 Gwint [G] H L max EX M12 x 1,5 6,5-8, ,97 EX M16 x 1,5 6,0-8, ,29 EX M20 x 1,5 8,0-11, ,31 EX M25 x 1,5 12,5-16, ,04 EX M32 x 1,5 17,0-21, ,07 EX M40 x 1,5 24,0-28, ,17 Gwint [G] H L max EX M16 x 1,5 6,0-8, ,66 EX M20 x 1,5 8,0-11, ,59 EX M25 x 1,5 12,5-16, ,82 EX M32 x 1,5 23,0-25, ,36 EX M40 x 1,5 27,0-28, ,96 EX M50 x 1,5 33,0-35, ,33 W ofercie dostępne również inne rozmiary i typy gwintów. Zapytaj o szczegóły. Nakrętki należy zamówić osobno. DŁAWNICE KABLOWE AGRO - SZEROKI ZAKRES ZASTOSOWAŃ Przemysł kolejowy Przemysł morski Praca w ekstremalnych warunkach 16 www astat pl

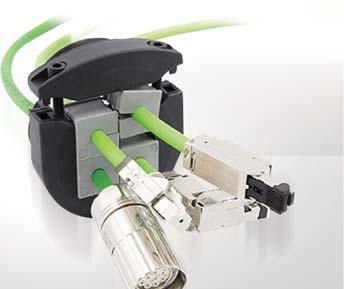

17 PRZEPUSTY KABLOWE I LISTWY MOCUJĄCE Bartłomiej Kocik b.kocik@astat.pl PRZEPUSTY KABLOWE DZIELONE PROSTOKĄTNE PRZEPUSTY KABLOWE Nazwa Ilość modułów * KEL-ER , KEL-ER , KEL-ER , KEL-ER B4 4 54,97 * ceny ramek bez modułów uszczelniających IP66 PRZEPUSTY KABLOWE NIEDZIELONE OKRĄGŁE Nazwa Gwint Średnica przewodu KEL-DPF M25 x 1, , KEL-DPF M32 x 1, , KEL-DPF M40 x 1, , KEL-DPF M75 x 1, , KEL-DPF M85 x 1, ,45 IP68 PRZEPUSTY KABLOWE NIEDZIELONE PROSTOKĄTNE IP68 IP66 Nazwa Gwint Ilość przewodów KEL-DPZ 32 7 M32 x 1,5 7 29, KEL-DPZ 40 8 M40 x 1,5 9 32, KEL-DPZ M50 x 1, , KEL-DPZ M63 x 1, ,23 PRZEPUSTY KABLOWE SZCZOTKOWE Nazwa Ilość przewodów KEL-DPU , KEL-DPU , KEL-DPU ,85 PRZEPUSTY SZCZOTKOWE UNIWERSALNE Nazwa Otwór montażowy KEL-BES x 36 25, KEL-BES x 36 24, KEL-BES x 36 24,01 NOWOŚĆ DŁAWNICE DZIELONE Nazwa Długość listwy KDR-BES-U TS , KDR-BES-U TS , KDR-BES-U TS , KDR-BES-U TS , KDR-BES-U TS ,07 LISTWY MOCUJĄCE IP54 Nazwa Gwint KVT-ER 25 M25 x 1,5 31, KVT-ER 32 M32 x 1,5 33, KVT-ER 50 2 M50 x 1,5 49, KVT-ER 63 4 M63 x 1,5 62,78 KLAMRY UZIEMIAJĄCE NA SZYNĘ DIN KLAMRY UZIEMIAJĄCE PRZYKRĘCANE Nazwa Szerokość listwy KZL 39 38,5 8, KZL 80 79,5 10, KZL ,5 11,33 NOWOŚĆ UCHWYTY UZIEMIAJĄCE Z KOŃCÓWKĄ TULEJKOWĄ Nazwa Zakres mocowania SF SKL 1,5-3 9, SF SKL 3-6 9, SF SKL 6-8 9, SF SKL , SF SKL ,90 www astat pl Nazwa Zakres mocowania LF SKL 1,5-3 11, LF SKL , LF SKL , LF SKL , LF SKL ,03 Nazwa Zakres mocowania RCL 0,5-1,5 mm 2 MSKL , RCL 1,0-2,5 mm 2 MSKL , RCL 4-6 mm 2 MSKL ,74 17

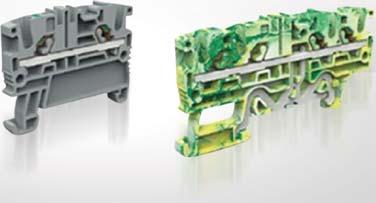

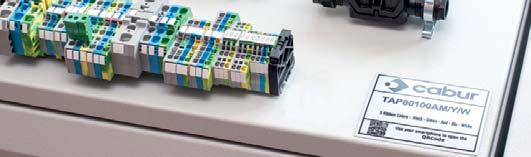

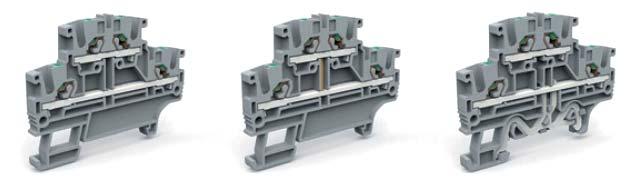

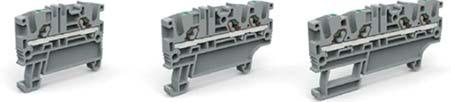

18 ZŁĄCZA NA SZYNĘ DIN Tomasz Mejer ZŁĄCZA ŚRUBOWE ZŁĄCZA SPRĘŻYNOWE EN EN UL94 V0 PA6 UL94 V0 PA6 CBC.2/GR CBC.4/GR CBC.6/GR CBC.10/GR HMM.2/GR HMM.2/1+2/GR HMM.2/2+2/GR HM.4.4/GR Przekrój przewodu [mm 2 ] 2, ZŁĄCZA PUSH-IN Kolor CBC.2/GR szare 1,45 CBC.2(Ex)i niebieskie 1,60 CBC.2/R czerwone 2,58 CBC.2/V zielone 3,05 TEO.2 żółto-zielone PE 5,72 CBC.4/GR szare 1,56 CBC.4(Ex)i niebieskie 1,71 TEO.4 żółto-zielone PE 6,19 CBC.6/GR szare 2,63 CBC.6(Ex)i niebieskie 2,67 TEC.6/O żółto-zielone PE 8,80 CBC.10/GR szare 3,84 CBC.10(Ex)i niebieskie 3,76 TEC.10/O żółto-zielone PE 10,37 Przekrój przewodu [mm 2 ] 2,5 2,5 3-przewodowe 1+2 2,5 4-przewodowe Kolor HMM.2/GR szare 1,47 HMM.2(Ex)i niebieskie 1,75 HMM.2/AR pomarańczowe 3,22 HMM.2/N czarne 3,22 HTE.2 żółto-zielone PE 5,05 HMM.2/1+2/GR szare 2,42 HMM.2/1+2(Ex)i niebieskie 3,21 HTE.2/1+2 żółto-zielone PE 5,63 HMM.2/2+2/GR szare 2,91 HMM.2/2+2(Ex)i niebieskie 3,33 HTE.2/2+2 żółto-zielone PE 6,97 HMM.4/GR szare 1,90 HMM.4(Ex)i niebieskie 2,02 HTE.4 żółto-zielone PE 5,18 EFC Easy Fast Connection ŁATWE, SZYBKIE POŁĄCZENIE NOWOŚĆ EN UL94 V0 PA6 Przekrój przewodu [mm 2 ] Kolor EFC.2/GR EFC.2/1+2/GR EFC.2/2+2/GR EFC.2/GR szare 2,18 2,5 EFC.2/BL niebieskie 2,31 EFCE.2 żółto-zielone PE 8,04 2,5 3-przewodowe 1+2 EFC.2/1+2GR szare 3,05 EFC.2/1+2BL niebieskie 3,23 EFCE.2/1+2 żółto-zielone PE 8,84 2,5 4-przewodowe 1+2 EFC.2/2+2GR szare 3,61 EFC.2/2+2BL niebieskie 3,82 EFCE.2/2+2 żółto-zielone PE 9,60 EFCE.2 EFCE.2/1+2 EFCE.2/2+2 EFC.4/GR szare 2,95 4 EFC.4/BL niebieskie 3,13 EFCE.4 żółto-zielone PE 8,52 EFD.2/GR szare 5,73 2,5 piętrowe EFD.2/CI/GR szare 12,18 EFD.2/E/GR szare +PE 9,94 EFD.2/BL niebieskie 6,30 EFD.2/GR EFD.2/CI/GR EFD.2/E/GR EFDE.2 żółto-zielone PE 14,80 18 www astat pl

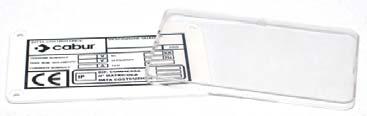

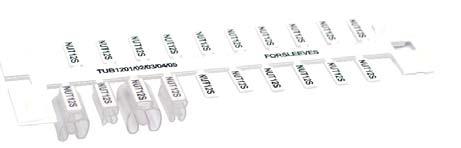

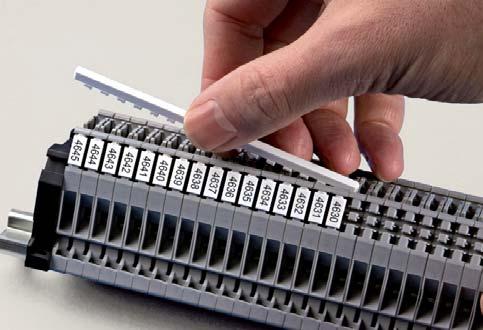

19 TERMOTRANSFEROWY SYSTEM DRUKOWANIA Tomasz Mejer DRUKARKA WIELOZADANIOWA - SMARTPRINT USB dpi Główne cechy: - druk termotransferowy, - kalka 300 m, kolor kalki: czarna, niebieska, czerwona, zielona, - oprogramowanie MakingPro XT wersja PL. Etykiety samolaminujące Płaskie oznaczniki Oznaczniki nasuwane Etykiety Oznaczniki do przewodów na przewody pod przyciski do styczników OZNACZENIA NA PRZEWODY TABLICZKI ZNAMIONOWE Nośniki UL94 V0 PVC -40 C +80 C Samoprzylepne CEi 16-7 SEMI- RIGID PVC -30 C +60 C 3M Ilość w opakowaniu Oznaczniki do nośników Długość nośnika Średnica przewodu [PLN/opak.] TUB szt. 15 1,0-2,0 47,84 TUB szt. 15 1,8-2,5 143,52 TUB szt. 15 2,0-4,1 157,32 TUB szt. 15 4,0-6,8 71,76 TUB szt. 15 6,0-9,5 41,86 TUB szt. 15 9,6-13,5 50,14 CEi 16-7 ABS -40 C C Wymiary Ilość w opakowaniu [PLN/opak.] TAP3070AW 30 x szt. 219,89 TAP4090AW 40 x szt. 220,40 TAP60100AW 60 x szt. 161,99 TAP80100AW 80 x szt. 199,28 Identyfikacyjne z osłoną CEi 16-7 POLY- CARBOATE -40 C +80 C Ilość w opakowaniu Długość [PLN/opak.] NUT12S szt ,64 NUT15S szt ,60 Wymiary Ilość w opakowaniu [PLN/opak.] TA100060WS 100 x szt. 119,31 TA100090WS 100 x szt. 206,98 VET / osłona 100 x szt. 108,21 VET / osłona 100 x szt. 176,28 OZNACZENIA NA ZŁĄCZKI CEi 16-7 POLY- CARBOATE -40 C +80 C Cabur / Phoenix/ Wago / Weidmuller / CantaClip / Connecwell / Entrelec Opis Ilość w opak. [PLN / opak.] NU1051S 10 x 5 mm Cabur szt. 259,50 NUWDU50S 10 x 5 mm Weidmuller, Klemsan, Contaclip, Connectwell szt. 242,88 NUPUTUK50S 10 x 5 mm Phoenix, Entrelec, Wago szt. 242,88 NUWGO51S 10 x 5 mm Wago szt. 258,55 www astat pl 19

20 ZŁĄCZA NA SZYNĘ DIN Tomasz Mejer ZŁĄCZA ŚRUBOWE EN Przekrój przewodu [mm 2 ] 2,5 4 Kolor szare 1, BL niebieskie 1, E żółto-zielone 1, N żółte 1, OR pomarańczowe 1, RD czerwone 1, GR zielone 1, BK czarne 1, BR brązowe 1, WT białe 1, szare 1, BL niebieskie 1, E żółto-zielone 1, N żółte 1, OR pomarańczowe 1, RD czerwone 1, GR zielone 1, BK czarne 1, BR brązowe 1, WT białe 1,17 Przekrój przewodu [mm 2 ] 6 10 Kolor szare 1, BL niebieskie 1, E żółto-zielone 1, N żółte 1, OR pomarańczowe 1, RD czerwone 1, GR zielone 1, BK czarne 1, BR brązowe 1, WT białe 1, szare 2, BL niebieskie 2, E żółto-zielone 2, N żółte 2, OR pomarańczowe 2, RD czerwone 2,70 Przekrój przewodu [mm 2 ] Kolor szare 3, BL niebieskie 3, E żółto-zielone 3, N żółte 3, szare 6, BL niebieskie 6, E żółto-zielone 6, N żółte 6, szare 27, BL niebieskie 27, E żółto-zielone 27, N żółte 27, szare 36, BL niebieskie 36, E żółto-zielone 36, N żółte 36,00 ZŁĄCZA OCHRONNE PE ZŁĄCZA 2-PIĘTROWE EN EN Przekrój przewodu [mm 2 ] Kolor 2, żółto-zielone PE 4, żółto-zielone PE 6, żółto-zielone PE 8, żółto-zielone PE 10, żółto-zielone PE 17,10 Przekrój przewodu [mm 2 ] 4 Kolor szare 3, BL niebieskie 3, N żółte 3, RD czerwone 3, GR zielone 3, BK czarne 3, BR brązowe 3,51 ZŁĄCZA ŚRUBOWE WYSOKOPRĄDOWE Al / Cu Przekrój przewodu [mm 2 ] Kolor szare 12, BL niebieskie 12, E żółto-zielone 12, szare 13, BL niebieskie 13, E żółto-zielone 13,50 3 x szare 42,30 Przekrój przewodu [mm 2 ] Kolor 20 www astat pl szare 27,00 2 x BL niebieskie 27, E żółto-zielone 27,00 5x L1,L2,L3,N,PE 66, x szare 27, BL niebieskie 27, E żółto-zielone 27, szare 45, BL niebieskie 45, E żółto-zielone 45,00 Przekrój przewodu [mm 2 ] Kolor szare 40, BL niebieskie 40, E żółto-zielone 40, szare 45, BL niebieskie 45, E żółto-zielone 45, szare 62, BL niebieskie 62, E żółto-zielone 62,10

21 ZŁĄCZA SZCZELNE Tomasz Mejer ZŁĄCZA ROZŁĄCZNE (GNIAZDO-WTYK) ZŁĄCZA PROSTE MIKRO - SERIA TH381 ZŁĄCZA PROSTE - SERIA TH387 (MINI) I TH mm 23 mm SF HF Silicon Free Halogen Free TH387 TH405 IP68 SF Silicon Free HF Halogen Free Rodzaj Pin Przekrój przew. [mm 2 ] Średnica przew. THB.381.A2A wtyk 2 0,25-1,5 D5,8-6,9 18,03 THB.381.B2A gniazdo 2 0,25-1,5 D5,8-6,9 18,03 THB.381.N2A wtyk na panel 2 0,25-1,5 M16 17,85 THB.381.P2A gniazdo na panel 2 0,25-1,5 M16 17,85 CLASS II IK06 IP69k IP68 Rodzaj Pin Przekrój przew. [mm 2 ] Średnica przew. THB.387.A4A mini - wtyk 4 0,5-4,0 D ,52 THB.387.B4A mini - gniazdo 4 0,5-4,0 D ,52 THB.405.A2E wtyk 6 0,5-4,0 D ,42 THB.405.B2E gniazdo 6 0,5-4,0 D ,62 ZŁĄCZA NIEROZŁĄCZNE ZŁĄCZA PROSTE MINI - SERIA TH mm ZŁĄCZA PROSTE - SERIA TH390 (KRÓTKIE) I TH400 (DŁUGIE) IP68 SF Silicon Free HF Halogen Free IP68 HF Halogen Free Rodzaj Pin Przekrój przew. Średnica przew. [mm 2 ] THB.391.A3A typu I 3 0,5-4,0 D ,70 THB.391.A4A typu I 4 0,5-4,0 D ,62 THB.391.L4A.L typu I na panel 4 0,5-4,0 M25 22,45 THB.391.C4A.L typu I na panel, blok. śrubą 4 0,5-4,0 M25 22,45 ZŁĄCZA TYPU T - SERIA TH390 (KRÓTKIE) I TH402 (DŁUGIE) Rodzaj Wykonanie Pin Przekrój przew. Średnica przew. [mm 2 ] THB.390.A1A typu I krótkie 3 0,5-4,0 D7-13,5 19,87 THB.400.D4E typu I długie 4 2,5-6,0 D ,57 THB.400.D1A typu I długie 5 0,5-4,0 D ,26 THB.400.D1D typu I długie 6 0,5-4,0 D ,11 ZŁĄCZA TYPU Y - SERIA TH399 (KRÓTKIE I DŁUGIE) IP68 HF Halogen Free IP68 HF Halogen Free Rodzaj Wykonanie Pin Przekrój przew. Średnica przew. [mm 2 ] THB.390.C1A typu T krótkie 3 0,5-1,5 D7-13,5 / 7-13,5 24,56 THB.402.C1F typu T długie 5 0,5-1,5 D7-13,5 / 7-13,5 33,67 THB.402.D1G typu T długie 6 0,5-4,0 D7-13,5 / ,85 THB.402.C2E typu T długie ,5-4,0 D7-13,5 / 7-13,5 38,18 PUSZKI SZCZELNE BLOKI ZACISKOWE - SERIA TH110 Rodzaj Wykonanie Pin Przekrój przew. Średnica przew. [mm 2 ] THB.399.A4F.R typu Y krótkie 4 1,5-4,0 D6-16 / ,83 THB.399.C5A typu Y długie 5 0,5-1,5 D7-13,5 / ,90 THB.399.D6A typu Y długie 6 0,5-1,5 D8-17 / ,68 THB.399.D9B typu Y długie ,5-4,0 D8-17 / ,60 OBUDOWY TRÓJDROŻNE MINI - SERIA TH200 Rodzaj Kolor Pin Przekrój przew. Średnica przew. [mm 2 ] THB.110.C4B 2 zaciski, przykręcany biały 2 0,5-4,0 D5-9 7,18 THB.110.C6B 2 zaciski, przykręcany, czarny 3 0,5-4,0 D5-9 8,00 THB.110.C3A 2 zaciski, zatrzask czarny 3 0,5-2,5 D5-9 6,62 THB.110.C6A 2 zaciski, zatrzask czarny 3 0,5-2,5 D5-9 6,99 IP44 OBUDOWY CZTERODROŻNE - SERIA TH209 SF Silicon Free HF Halogen Free Rodzaj Pin Przekrój przew. Średnica przew. [mm 2 ] THA.200.E2P pusta - - D7,5-9,5 12,60 THB.200.E3F z wkładką 3 0,5-1,5 D7,5-9,5 31,92 THB.200.E5E z wkładką 5 0,5-1,5 D7,5-9,5 42,23 IP67 OBUDOWY TRÓJDROŻNE - SERIA TH211 SF Silicon Free HF Halogen Free IP68 SF Silicon Free HF Halogen Free IP65 SF Silicon Free HF Halogen Free Rodzaj Pin Przekrój przew. Średnica przew. [mm 2 ] THA.209.A1A pusta - - D7-14 / ,37 THB.209.A4A z wkładką 4 0,5-4,0 D7-14 / ,00 THB.209.A8A z wkładką 8 0,5-4,0 D7-14 / ,65 www astat pl Rodzaj Pin Przekrój przew. Średnica przew. [mm 2 ] THA.211.A1A pusta - - D8,0-17,0 / 8,0-17,0 41,95 THB.211.A4A z wkładką 4 0,5-4,0 D8,0-17,0 / 8,0-17,0 62,93 THB.211.A5A z wkładką 5 0,5-4,0 D8,0-17,0 / 8,0-17,0 69,18 21

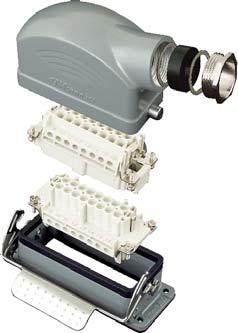

22 ZŁĄCZA PRZEMYSŁOWE Tomasz Mejer ZŁĄCZA PRZEMYSŁOWE WIELOPINOWE OBUDOWA WTYKU Proste M / Pg Kątowe M / Pg Na przewód rozłączne M / Pg Wysokie HC M / Pg Specjalne x y WKŁADKI Śrubowe Sprężynowe Zaciskane Śrubowe ze złączem Push-in OBUDOWY GNIAZDA ZAPIĘCIE / KLAMRA Pojedyncze / podwójne Przelotowe / z klapką lub bez Cokołowe M / Pg z klapką lub bez Przelotowe i cokołowe z klapką automatyczną Wysokie HC M/Pg Specjalne ZŁĄCZA 3- i 4-PINOWE - TYP 3A ZŁĄCZA 6-PINOWE - TYP 6B WKŁADKI 4+PE Rodzaj żeńska 7, męska 7,25 WKŁADKI 3+PE Rodzaj żeńska 5, męska 6,19 WKŁADKI 6+PE Rodzaj żeńska 13, męska 13,21 OBUDOWY GNIAZDA Rodzaj przelotowe 30, z M20 42,03 OBUDOWY PROSTE M20 Materiał tworzywo 2, metal 11,23 OBUDOWY GNIAZDA Materiał tworzywo 3, metal 8,31 OBUDOWY WTYKU PROSTE Rodzaj prosta M20 16, rozłączna M20 38,88 OBUDOWY WTYKU KĄTOWE Rodzaj kątowa M20 15, wys. kąt. M32 49,02 ZŁĄCZA 10-PINOWE - TYP 10B ZŁĄCZA 24-PINOWE - TYP 24B WKŁADKI 10+PE Rodzaj żeńska 17, męska 17,12 OBUDOWY GNIAZDA Rodzaj przelotowe 32, z M20 45,24 WKŁADKI 24+PE Rodzaj żeńska 34, męska 32,46 OBUDOWY GNIAZDA Rodzaj przelotowe 43, z M25 68,19 OBUDOWY WTYKU PROSTE Rodzaj prosta M25 24, rozłączna M25 53,12 OBUDOWY WTYKU KĄTOWE Rodzaj kątowa M20 25, wys. kąt. M32 62,96 OBUDOWY WTYKU PROSTE Rodzaj prosta M25 29, rozłączna M32 60,54 OBUDOWY WTYKU KĄTOWE Rodzaj kątowa M25 26, wys. kąt. M40 54,95 22 www astat pl

23 WYSOKOJAKOŚCIOWE SZYNY MONTAŻOWE DIN Tomasz Mejer SZYNY MONTAŻOWE DIN EN OCYNK elektrolit. OCYNK Sendzimir INOX ALU STAL DC01 Dostępne również inne wysokości i wymiary perforacji! Zapytaj o pełną ofertę PEŁNE miniaturowa 5,5 x 15 mm niska 7,5 x 35 mm wysoka 15 x 35 mm specjalna 15 x 35 mm Ocynk elektrolityczny + pasywacja TS15-2m 7,42 TS15-1m 4,81 TS35-1m 5,28 TS35-2m 10,33 TS35/Sz-2m 7,78 TS35/Sz-1m 4,95 TS35/C-2m 17,51 TS35/CSz-2m 14,78 TS35/CSz-1m 9,20 TS35/C1-2m 28,58 Ocynk metodą Sendzimira Szukaj w typie produktu oznaczenia "Sz" PERFOROWANE miniaturowa 5,5 x 15 mm niska 7,5 x 35 mm niska 7,5 x 35 mm niska 7,5 x 35 mm wysoka 15 x 35 mm wysoka 15 x 35 mm TS15/F-2m 9,02 TS15/F-1m 5,62 TS35/F6-1m 5,56 TS35/F6-2m 10,87 TS35/F6Sz-2m 8,32 TS35/F6Sz-1m 4,95 OFERUJEMY DODATKOWE USŁUGI! Cięcie szyn według projektu! TS35/F5-2m 10,87 NOWOŚĆ TS35/F5A-2m 10,87 SZYNY MONTAŻOWE DIN - WERSJA BOX (KARTON) - łatwy transport, - szybka wysyłka, - długość 1 metr. TS35/Box pełna niska TS35/CF6-2m 18,31 TS35/CF6Sz-2m 15,46 TS35/CF6Sz-1m 9,20 TS35/F6Box perforowana niska TS35/CF5A-2m 18,31 Ilość w opakowaniu TS35/Box-1m 10 szt. 62,60 Ilość w opakowaniu TS35/F6Box-1m 10 szt. 65,70 TS35/CBox pełna wysoka TS35/CF6Box perforowana wysoka PRZYJMUJEMY ZLECENIA NA WYKONANIA INDYWIDUALNE Ilość w opakowaniu TS35/CBox-1m 10 szt. 104,00 Ilość w opakowaniu TS35/CF6Box 10 szt. 108,60 www astat pl 23

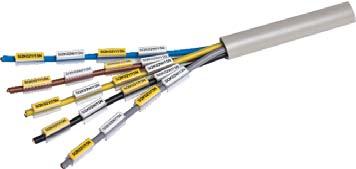

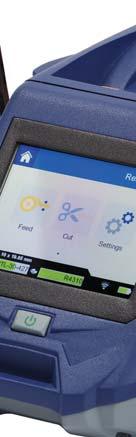

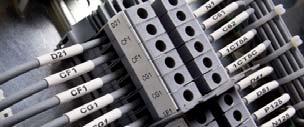

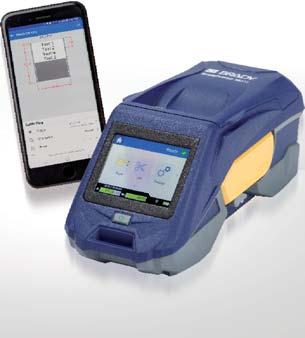

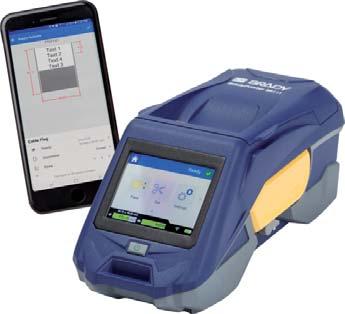

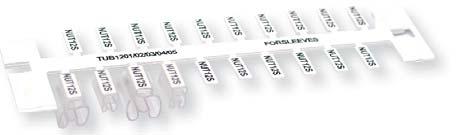

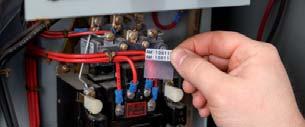

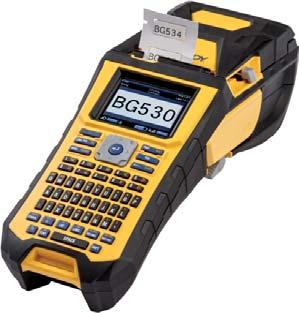

24 PRZENOŚNE DRUKARKI OZNACZNIKÓW I ETYKIET OZNACZNIKI PRZEWODÓW I ETYKIETY NOWOŚĆ PRZENOŚNE DRUKARKI OZNACZNIKÓW - SERIA M611 WHEN PERFORMANCE MATTERS MOST Bartłomiej Kocik b.kocik@astat.pl PRZENOŚNE DRUKARKI OZNACZNIKÓW - SERIA BMP61 WHEN PERFORMANCE MATTERS MOST Nr kat. Opis [EUR] B M611 Przenośna drukarka oznaczników 595,00 Nr kat. Opis [EUR] B BMP61 Przenośna drukarka oznaczników 645,00 B BMP61-W Przenośna drukarka oznaczników z WiFi 695,00 OZNACZNIKI TERMOKURCZLIWE WHEN PERFORMANCE MATTERS MOST ETYKIETY SAMOLAMINUJĄCE WHEN PERFORMANCE MATTERS MOST Nr kat. Szerokość Średnica przewodu Ilość w opakowaniu [EUR] PSPT WT 25,78 0,58-2, szt. 56,12 PSPT WT 25,78 1,17-2, szt. 57,98 PSPT YL 25,78 1,57-3, szt. 59,11 BM ,21 1,57-3, szt. 404,76 PSPT YL 44,83 3,18-8, szt. 94,36 Nr kat. Szerokość Średnica przewodu Ilość w opakowaniu [EUR] PTL ,05 2,7-5, szt. 35,35 PTL ,4 6,7-14,2 100 szt. 37,23 PTL YL 19,05 4,0-8,1 250 szt. 49,43 PTL ,4 4,0-8,1 250 szt. 50,08 PTL ,1 4,0-8,1 250 szt. 51,31 OZNACZNIKI - SERIA RAPIDO WHEN PERFORMANCE MATTERS MOST OZNACZNIKI NA KABLE I WĘŻE WHEN PERFORMANCE MATTERS MOST Nr kat. Wymiary Średnica przewodu Ilość w opakowaniu [EUR] BM71R YL 23 x 5,2 0,75-2, szt. 168,67 BM71R YL 25 x 5,7 1,25-3, szt. 185,13 BM71R YL 26 x 7 1,75-4, szt. 192,00 BM71R YL 46 x 11 2,25-7, szt. 250,93 Nr kat. Wymiary Ilość w opakowaniu [EUR] BM71-10x WT 10 x szt. 100,23 BM71-10x YL 10 x szt. 123,36 BM71-15x YL 15 x szt. 123,36 BM71-25x WT 25 x szt. 154,20 ETYKIETY - SERIA EPREP WHEN PERFORMANCE MATTERS MOST ETYKIETY NA URZĄDZENIA WHEN PERFORMANCE MATTERS MOST Nr kat. Kolor Wymiary Ilość w opakowaniu [EUR] PTLEP WT biały 15 x szt. 52,63 PTLEP SV srebrny 18 x szt. 60,19 PTLEP SV srebrny 30 x 40 (otw. 024) 100 szt. 64,74 M61EP YL żółty 18 x szt. 167,43 Nr kat. Kolor Wymiary Ilość w opakowaniu [EUR] PTL biały śr. 12,7 500 szt. 57,52 PTL YL żółty 9 x szt. 67,32 PTL YL żółty 5 x szt. 53,48 PTL YL żółty 8 x szt. 79,25 24 www astat pl

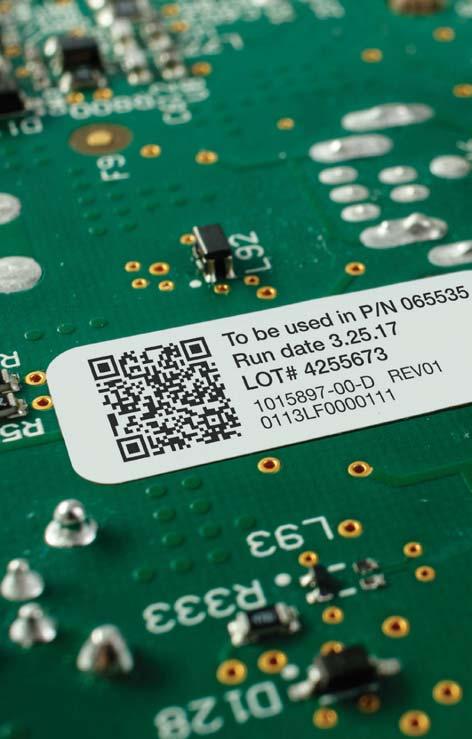

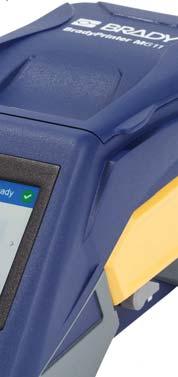

25 Trwałe rozwiązania w zakresie identyfikacji Nowość! Odkryj naszą nową drukarkę BradyPrinter M611 i drukuj etykiety ze swojego smartfona! Wyższy poziom bezpieczeństwa w miejscu pracy, lepsza identyfikacja problemów, pełne śledzenie komponentów na linii produkcyjnej i inne zalety dzięki trwałym rozwiązaniom, które trafią w Twoje potrzeby. Trwałe rozwiązania do identyfikacji w formie profesjonalnych etykiet stosować można nawet na powierzchniach o złożonej charakterystyce, znajdujących się w wymagających środowiskach przemysłowych. Brady opracowuje solidne etykiety i rozwiązania do identyfikacji, odporne na ekstremalne temperatury, substancje chemiczne, ciśnienie czy tarcie. Te sprawdzone etykiety zwiększają poziom bezpieczeństwa w miejscu pracy, ułatwiają identyfikację problemów, zapewniają pełną identyfikowalność produktów i oferują inne zalety w wymagających środowiskach i zastosowaniach. Płatna reklama dostawcy Pobierz przewodnik : Wybierz swoją idealną etykietę! BRADY Polska Bezpłatna infolinia: central_europe@bradycorp.com ww.brady.pl

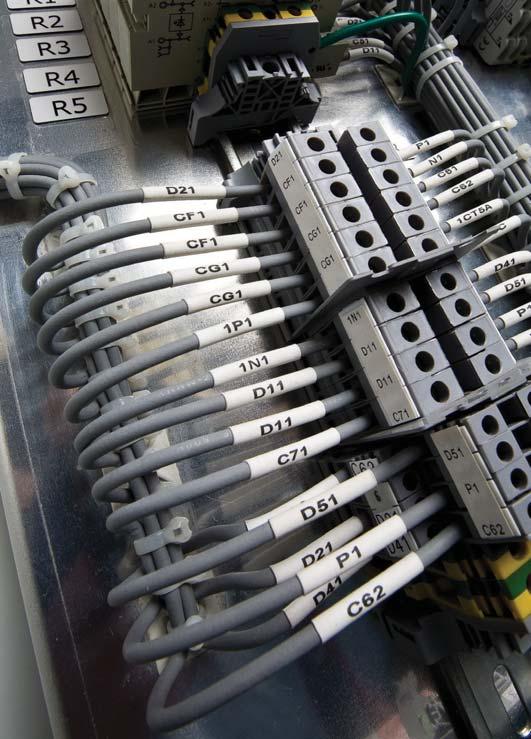

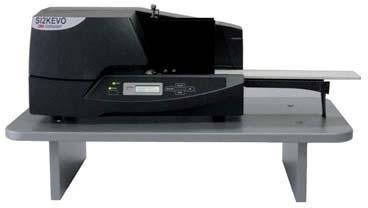

26 DRUKARKI DO OZNACZNIKÓW OZNACZNIKI PRZEWODÓW I ETYKIETY Bartłomiej Kocik b.kocik@astat.pl DRUKARKA TERMOTRANSFEROWA - SERIA SI2K - najnowsze rozwiązanie, oparte na technologii transferu termicznego, - umożliwia profesjonalne drukowanie trwałych i czytelnych opisów na przewody, złączki, urządzenia oraz inne elementy szaf sterowniczych. OZNACZNIKI PRZEWODÓW OZNACZNIKI NA LISTWY ZACISKOWE Ilość w opakowaniu SI2K02W/10N szt. 264,53 SI2K02W/12N 960 szt. 238,12 SI2K02W/15N 768 szt. 208,32 SI2K02W/18N 576 szt. 172,62 SI2K02W/30N 600 szt. 445,68 Producent Ilość w opakowaniu SI2KTB6512BW Cabur 420 szt. 99,23 SI2KTB5010LWK Weidmuller 540 szt. 124,05 SI2KTB6010DW Wieland 540 szt. 124,05 SI2KTB5210CW Wago, Phoenix 540 szt. 124,05 PRZEZROCZYSTE NOŚNIKI DO TABLICZEK TABLICZKI DO UCHWYTÓW POD LAMPKI I PRZYCISKI Ilość w opakowaniu Średnica przewodu 201/ szt. 1,5-2,5 47,00 201/ szt. 1,5-2,5 69,94 201/ szt. 1,5-2,5 69,94 202/ szt. 2,0-4,0 50,38 202/ szt. 2,0-4,0 75,00 202/ szt. 2,0-4,0 75,00 401/12MC szt. 1,5-2,5 142,98 401/18MC szt. 1,5-2,5 201,18 402/12MC szt. 2,0-4,0 149,37 402/18MC szt. 2,0-4,0 215,06 Ilość w opakowaniu Wymiary SI2K1527W 198 szt. 15 x ,24 SI2K1550W 99 szt. 15 x ,36 SI2K1567W 100 szt. 15 x ,44 Tabliczki samoprzylepne SI2K41527W 198 szt. 15 x ,27 SI2K41550W 99 szt. 15 x ,27 SI2K41567W 100 szt. 15 x ,62 TABLICZKI ZNAMIONOWE ETYKIETY SAMOPRZYLEPNE NA URZĄDZENIA Ilość w opakowaniu Wymiary SI2K3070W 20 szt. 30 x ,24 SI2K4090W 15 szt. 40 x ,36 SI2K60100W 15 szt. 60 x ,44 Tabliczki samoprzylepne SI2K43070W 20 szt. 30 x ,27 SI2K44090W 15 szt. 40 x ,27 SI2K460100W 15 szt. 60 x ,62 Kolor Ilość w opakowaniu Wymiary SI2KFX0615W biały szt. 6 x ,76 SI2KFX0615Y żółty szt. 6 x ,76 SI2KFX0915W biały szt. 9 x ,19 SI2KFX0915Y żółty szt. 9 x ,19 SI2KFX0720W biały szt. 7 x ,17 SI2KFX0720Y żółty szt. 7 x ,17 26 www astat pl

27 Płatna reklama dostawcy

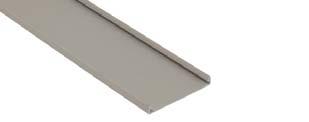

28 KORYTKA KABLOWE GRZEBIENIOWE I AKCESORIA Szczególnie polecane w branży kolejowej KORYTKA KABLOWE, GRZEBIENIOWE - SERIA T1-E, T1-EF, T1 DIN CEI Agnieszka Wiśniewska a.wisniewska@astat.pl KORYTKA KABLOWE, GRZEBIENIOWE - SERIA TD DIN CEI PVC RAL 7030 długość 2 m - kompleksowy system przeprowadzania, zabezpieczenia i ochrony przewodów, - zastosowanie we wszelkiego rodzaju szafach sterowniczych, rozdzielniach, panelach sterowniczych i kontrolnych. Typ [PLN / szt.] Ilość w opakowaniu [PLN / opak.] BOC T1-E 25x40 G 14,56 36 szt. 524,16 BOC T1-E 40x40 G 19,76 20 szt. 395,20 BOC T1-E 60x40 G 29,02 12 szt. 348,24 BOC T1-E 80x40 G 39,39 12 szt. 472,68 BOC T1-E 25x60 G 20,86 24 szt. 500,64 BOC T1-E 40x60 G 27,81 18 szt. 500,58 BOC T1-E 60x60 G 34,76 12 szt. 417,12 BOC T1-E 80x60 G 46,34 12 szt. 556,08 BOC T1-E 100x60 G 53,29 8 szt. 426,32 BOC T1-EF 25x80 G 30,12 24 szt. 722,88 BOC T1-EF 40x80 G 34,76 16 szt. 556,16 BOC T1-EF 60x80 G 45,24 12 szt. 542,88 BOC T1-EF 80x80 G 50,97 12 szt. 611,64 BOC T1-EF 100x80 G 68,40 8 szt. 547,20 BOC T1-EF 40x100 G 46,34 8 szt. 370,72 BOC T1-EF 60x100 G 57,93 4 szt. 231,72 BOC T1-EF 80x100 G 70,62 4 szt. 282,48 BOC T1-EF 100x100 G 98,20 4 szt. 392,80 PVC RAL materiał: samogasnące PVC, - kolor: szary RAL 7030, - standardowa długość: 2 metry, - korytko grzebieniowe z pokrywą. Wymiary zgodne ze standardami DIN i CEI 23-22, dzięki wymiarom i sprężystości żeber, możliwe jest ich wielokrotne odginanie podczas przeprowadzania przewodów. Typ [PLN / szt.] Ilość w opakowaniu [PLN / opak.] BOC TD 25x25 G 17,38 24 szt. 417,12 BOC TD 37,5x25G 24,28 32 szt. 776,96 BOC TD 50x37,5 G 26,71 12 szt. 320,52 BOC TD 25x50 G 23,18 24 szt. 556,32 BOC TD 37,5x 50 G 26,71 12 szt. 320,52 BOC TD 50x50 G 40,54 12 szt. 486,48 BOC TD 75 x 50 G 45,24 12 szt. 542,88 BOC TD 100x 50 G 48,66 8 szt. 389,28 BOC TD 125x 50 G 60,24 8 szt. 481,92 BOC TD 37,5 x 75 G 38,29 12 szt. 459,48 BOC TD 50x 75 G 44,14 12 szt. 529,68 BOC TD 75x 75 G 48,66 8 szt. 389,28 BOC TD 100x 75 G 70,62 8 szt. 564,96 BOC TD 125x 75 G 75,35 6 szt. 452,10 BOC TD 100x 125 G 82,75 4 szt. 331,00 długość 2 m PIERŚCIENIE MOCUJĄCE - SERIA CL - materiał: ABS / PC, - kolor: czarny. KORYTKA ELASTYCZNE Z TAŚMĄ SAMOPRZYLEPNĄ - SERIA DN-A PP wzm. talkiem RAL 7030 długość 0,5 m Typ [PLN / szt.] Ilość w opakowaniu [PLN / opak.] BOC CL 40x40 1,77 40 szt. 70,80 BOC CL 60x40 2,32 40 szt. 92,80 BOC CL 40x60 1,77 40 szt. 70,80 BOC CL 60x60 2,32 20 szt. 46,40 BOC CL 80x60 3,53 10 szt. 35,30 BOC CL 40x80 2,32 20 szt. 46,40 BOC CL 60x80 2,87 20 szt. 57,40 BOC CL 80x80 3,47 10 szt. 34,70 BOC CL 100x80 4,08 10 szt. 40,80 POKRYWY DO KORYTEK GRZEBIENIOWYCH - SERIA COV RĘKAWY OCHRONNE - SERIA TRACY Typ Typ Wymiary (szer. x wys.) Średnica minimalna - materiał: bezhalogenowy samogasnący poliester, - kolor: szary i czarny, - standardowa długość: 100 m, 50 m. Średnica maksymalna Ilość w opakowaniu Ilość w opakowaniu [PLN / szt.] BOC DN-AS G 17,5 x szt. 16,22 BOC DN-AM G 32 x szt. 21,63 BOC DN-AL G 42,5 x szt. 25,96 [PLN / opak.] BOC TY 5 czarny m 168,00 BOC TY 10 czarny m 276,15 BOC TY 20 czarny m 227,85 BOC TY 30 czarny m 420,00 BOC TY 50 czarny m 786,45 - materiał: samogasnące PVC, - standardowa długość: 2 metry. Możliwość zakupu samych pokryw do korytek grzebieniowych! NITY NYLONOWE - SERIA DUCTAFIX I NITOWNICE ICE - SERIA FIXO RT Typ Ilość [PLN / szt.] w opakowaniu [PLN / opak.] BOC COV 25G (dł. 2m) 3,75 25 szt. 93,75 BOC COV 40G (dł. 2m) 6,50 25 szt. 162,50 BOC COV 60G (dł. 2m) 10,16 25 szt. 254,00 BOC COV 80G (dł. 2m) 16,22 25 szt. 405,50 BOC COV 100 G (dł. 2m) 18,53 25 szt. 463,25 Typ Ilość w opakowaniu [PLN / opak.] BOC DUCTAFIX R4 (nity) 250 szt. 122,50 BOC DUCTAFIX R6 (nity) 250 szt. 122,50 BOC FIXO RT4 (nitownica) 1 szt. 139,80 BOC FIXO RT6 (nitownica) 1 szt. 139,80 28 www astat pl

29 KORYTKA KABLOWE SIATKOWE Szczególnie polecane w branży spożywczej Agnieszka Wiśniewska a.wisniewska@astat.pl KORYTKA SIATKOWE Możliwe wykonania: Z3 - ocynk galwaniczny G - ocynk metodą zanurzeniową I - stal nierdzewna HR - high resistance E - epoxy WSPORNIK FAJKOWY STO POKRYWA KORYTKA SIATKOWEGO TB UCHWYT ŚRUBOWY DO KORYTEK SIATKOWYCH ULR UCHWYT ŚRUBOWY UUR PŁASKOWNIK PUR WYSIĘGNIK WZMOCNIONY SHE WYSIĘGNIK WZMOCNIONY ZATRZASKOWY SSH PROFIL MONTAŻOWY PST UCHWYT UZIEMIAJĄCY BTL ŁĄCZNIK BOCZNY ULIFS PRZEGRODA TSR ŁĄCZNIK ZATRZASKOWY URLS UCHWYT DYSTANSOWY SVD KORYTKA SIATKOWE - OCYNK GALWANICZNY I STAL NIERDZEWNA Wysokość boku Szerokość Dugość [m] (ocynk galwaniczny) [PLN / szt.] (stal nierdzewna) [PLN / szt.] ,5 - - FLXV-R0303I 78, ,5 - - FLXV-R0404I 88, FLXV-R0310Z3 31,50 FLXV-R0310I 170, FLXV-R0320Z3 44,50 FLXV-R0320I 257, FLXV-R0330Z3 57,75 FLXV-R0330I 344, FLXV-R0606Z3 29,60 FLXV-R0606I 199, FLXV-R0607Z3 28,35 FLXV-R0607I 178, FLXV-RK0607Z3 29,60 FLXV-RK0607I 199, FLXV-R0610Z3 33,90 FLXV-R0610I 236, FLXV-R0615Z3 42,00 FLXV-R0615I 257, FLXV-R0620Z3 47,25 FLXV-R0620I 309, FLXV-R0630Z3 73,50 FLXV-R0630I 404, FLXV-R0640Z3 92,40 FLXV-R0640I 498, FLXV-R0650Z3 122,85 FLXV-R0650I 582, FLXV-R0660Z3 131,25 FLXV-R0660I 656, FLXV-R1020Z3 73,50 FLXV-R1020I 399, FLXV-R1030Z3 89,25 FLXV-R1030I 493, FLXV-R1040Z3 126,00 FLXV-R1040I 588, FLXV-R1050Z3 136,50 FLXV-R1050I 661, FLXV-R1060Z3 157,50 FLXV-R1060I 766,50 www astat pl 29

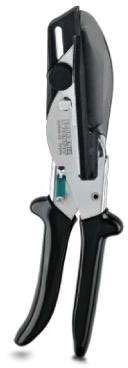

30 NARZĘDZIA Tomasz Mejer NARZĘDZIA RĘCZNE DO ZACISKANIA KOŃCÓWEK KABLOWYCH KOMPLETNY ZESTAW WALIZKOWY Z ZACISKARKĄ BM-5305 PLUS 5 WYMIENNYCH MATRYC KOMPLETNY ZESTAW WALIZKOWY Z ZACISKARKĄ TYP BM-5305 PLUS 5 WYMIENNYCH MATRYC 490,00 PLN Rodzaj matrycy Przekrój przewodu Zacisk Końcówki do zaciskania końcówek konektorowych 0,5-6 mm 2 (AWG 20-10) BM ,00 Rodzaje matryc w zestawie Przekrój przewodu Zacisk Końcówki do zaciskania końcówek tulejkowych izolowanych 0,25-6 mm 2 (AWG 22-10) do zaciskania końcówek tulejkowych izolowanych do zaciskania końcówek tulejkowych izolowanych 0,5-4 mm 2 (AWG 22-12) 6-16 mm 2 (AWG 10-6) BM ,00 BM ,00 do zaciskania końcówek kablowych tulejkowych do zaciskania końcówek kablowych tulejkowych do zaciskania końcówek konektorowych 0,5-4 mm 2 (AWG 22-12) 6-16 mm 2 (AWG 10-6) 0,5-6 mm 2 (AWG 20-10) do zaciskania końcówek tulejkowych izolowanych 0,08-10 mm 2 (AWG 28-7) BM ,00 do zaciskania końcówek kablowych nieizolowanych 0,5-10 mm 2 (AWG 20-8) NARZĘDZIA TNĄCE - nożyce do bezzadziorowego przycinania kanałów oprzewodowania, pokryw i profili z tworzywa sztucznego, - ogranicznik ruchu 45º także do cięcia na skos, - długość cięcia 75 mm, - antypoślizgowy uchwyt, - ostrza o specjalnej geometrii, - powrót sprężynowy. Nazwa CUTFOX-CD 208,00 TORBA NA NARZĘDZIA Z WYPOSAŻENIEM - kieszeń narzędziowa z półeczką na laptopa i dokumenty, - obcinak kablowy, obcinak boczny, narzędzie do zdejmowania płaszcza, zestaw narzędzi do zaciskania, - szczypce uniwersalne, ze zwężonymi końcówkami, nastawne do rur, - wkrętak szczelinowy VDE: 0,4x2,5/0,5x3,0/1,0x4,0/1,0x5,5 krzyżowy: PHO/PH1/PH2, - wskaźnik napięcia, klucz do szaf rozdzielczych, pudełko z końcówkami rurkowymi, nóż, taśma miernicza, zestaw narzędzi. Nazwa TOOL-BAG 1 970,00 TECHNOLOGIA NITOWANIA - nity rurkowe, - nity ślepe (zrywane), - nitonakrętki, - klipsy kablowe, - płytki zaciskowe. MECHANICZNE ELEMENTY KONSTRUKCYJNE - śruby dystansowe, - tulejki zaciskane, - tulejki dystansowe, - zaciski kablowe / wsporniki mocujące, - dystanse / podkładki. STYKI DO PŁYTEK DRUKOWANYCH PCB - części lutowane do płytek drukowanych, - części kontaktowe SMD, - części cylindryczne, drutowe i tłoczone, - uchwyty lutownicze, - płaskie konektory gniazda i wtyki, - zatrzaski baterii / styki baterii. POŁĄCZENIA KABLOWE - konektory płaskie - przykręcane lub zgrzewane, - końcówki kablowe - oczkowe, widełkowe, izolowanie lub nieizolowane, - tulejki kablowe nieizolowane, - tulejki kablowe izolowane, - konektory izolowane lub nieizolowane, - osłony konektorów, - styki IDC, - szybkozłączki samochodowe. odowe. 30 www astat pl

31 Płatna reklama dostawcy

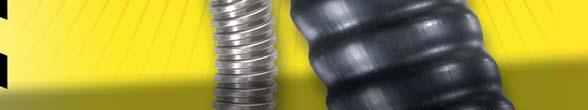

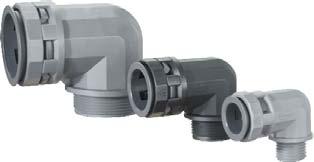

32 WĘŻE OCHRONNE TYPU PESZEL Agnieszka Wiśniewska WĘŻE OCHRONNE TYPU PESZEL - SERIA ECT WĘŻE OCHRONNE TYPU PESZEL - SERIA VOT UV IP66 IP68/69K UV IP66 IP68/69K * Średnica wewnętrzna - bezhalogenowy poliamid PA6, - zakres temperatur od -40 C do 105 C (temperatura krótkotrwała 150 C), - kolory: szary, czarny (czarny poliamid odporny na promieniowanie UV), - stopień ochrony IP66, z oringiem i uszczelką IP68 / 69K. Średnica zewnętrzna Ilość w opakowaniu [PLN / m] ECT-07G 6,3 10,0 50 m 3,02 ECT-10G 9,7 13,0 50 m 3,26 ECT-12G 12,2 15,8 50 m 3,93 ECT-17G 16,8 21,2 50 m 6,39 ECT-23G 22,6 28,5 50 m 9,98 ECT-29G 28,3 34,5 50 m 13,17 ECT-36G 36,3 42,5 30 m 18,94 ECT-48G 47,4 54,5 30 m 24,13 * przy zamawianiu peszla w kolorze czarnym należy zmienić literę G na N". - poliamid PA6, - zakres temperatur od -40 C do 105 C (temperatura krótkotrwała 150 C), - kolor: czarny odporny na promieniowanie UV, - stopień ochrony IP66, z oringiem i uszczelką IP68 / 69K. Średnica wewnętrzna Średnica zewnętrzna Ilość w opakowaniu [PLN / m] VOT-07N 6,4 10,0 50 m 7,83 VOT-10N 9,8 13,0 50 m 7,46 VOT-12N 12,3 15,8 50 m 12,61 VOT-17N 16,9 21,2 50 m 19,92 VOT-23N 22,7 28,5 50 m 31,59 VOT-29N 28,4 34,5 50 m 43,32 VOT-36N 36,4 42,5 30 m 54,47 VOT-48N 47,5 54,5 30 m 76,73 STALOWE WĘŻE OCHRONNE TYPU PESZEL - SERIA INTERFLEX STALOWE WĘŻE OCHRONNE TYPU PESZEL - SERIA ECOPLAST IP40 - stal ocynkowana dwustronnie wg normy EN 10152; grubość ocynku 2 x 36 g/m 2, - zakres temperatur od -45 C do 400 C, - kolor srebrny. IP55 - stal ocynkowana pokryta płaszczem z samogasnącego PVC, - zakres temperatur od -10 C do 80 C, - kolor: srebrny, kolor płaszcza RAL Średnica wewnętrzna Średnica zewnętrzna Ilość w opakowaniu [PLN / m] ,0 12,6 50 m 6, ,0 15,6 50 m 8, ,0 18,8 50 m 9, ,0 20,6 50 m 10, ,0 22,9 50 m 11, ,0 28,8 25 m 14, ,0 37,5 25 m 20, ,0 47,5 25 m 25, ,00 6,50 20 m 33,69 Średnica wewnętrzna Średnica zewnętrzna Ilość w opakowaniu [PLN / m] ,0 12,6 50 m 6, ,0 15,6 50 m 7, ,0 18,8 50 m 8, ,0 20,6 50 m 9, ,0 22,9 50 m 10, ,0 28,8 25 m 14, ,0 37,5 25 m 19, ,00 47,50 25 m 27, ,00 60,5 20 m 36,70 AKCESORIA UZUPEŁNIAJĄCE SYSTEM WĘŻY OCHRONNYCH DŁAWNICE PROSTE, KĄTOWE, ŁUKOWE, KOŁNIERZOWE (GWINTY METRYCZNE I PG), UCHWYTY MONTAŻOWE, ROZDZIELNIKI MONTAŻOWE. 32 www astat pl

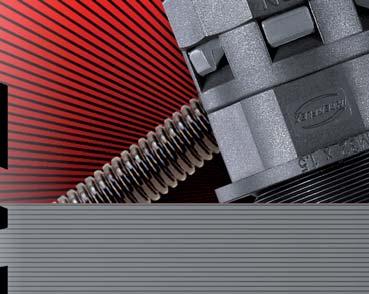

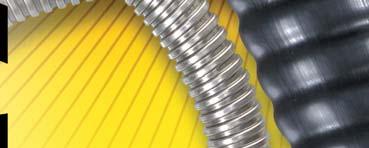

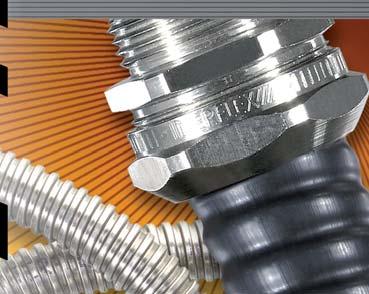

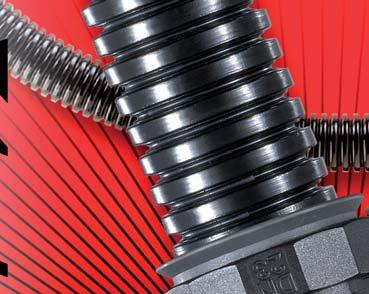

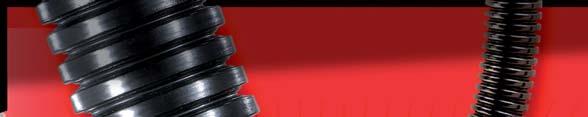

33 PESZLE I DŁAWNICE I AKCESORIA Peszle poliamidowe Dławnice poliamidowe Akcesoria Peszle metalowe Dławnice metalowe INTERFLEX S.L. C Polígon Industrial Pla d en Coll. Montcada i Reixac SPAIN Akcesoria Płatna reklama dostawcy

34 PRZEKAŹNIKI Mikołaj Cieśliński PRZEKAŹNIKI INTERFEJSOWE SERIA CRINT-C111 - wąski moduł przekaźnikowy 6,2 mm, - prąd znamionowy 6 A, - zestyk 1 CO (przełączny), - montaż na szynie DIN, - uniwersalne zasilanie AC/DC, - zaciski śrubowe oraz sprężynowe. Prąd Napięcie Materiał Zaciski znamionowy [A] znamionowe cewki zestyków CRINT-C111/UC24V 6 24 V AC/DC AgSnO 2 śrubowe 26,55 CRINT-C111/UC V V AC/DC AgSnO 2 śrubowe 44,70 CRINT-C121/UC24V 6 24 V AC/DC AgSnO 2 sprężynowe 26,55 CRINT-C121/UC V V AC/DC AgSnO 2 sprężynowe 47,25 PRZEKAŹNIKI MINIATUROWE Z GNIAZDEM SERIA C16-8-pinowy przekaźnik 2-polowy, - zestyki 2 CO (przełączne), - do gniazd i obwodów drukowanych. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków C16-A25PTL/DC24V 7 24 V DC AgNi 12,78 C16-A25PTL/AC24V 7 24 V AC AgNi 18,63 C16-A25PTL/AC230V V AC AgNi 20,88 Opis S16-M Gniazdo do przekaźników serii C16 7,65 PRZEKAŹNIKI PRZEMYSŁOWE SERIA C3-11-pinowe przekaźniki 3-polowe, - zestyki 3 CO (przełączne), - wbudowany LED, - do gniazd. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków C3-A30FX/DC24V V DC AgNi 47,79 C3-A30X/AC24V V AC AgNi 45,09 C3-A30BX/UC24V V AC/DC AgNi 52,02 C3-A30X/AC230V V AC AgNi 49,14 Opis S3-B Gniazdo do przekaźników serii C3-A30 16,65 PRZEKAŹNIKI MINIATUROWE PRZEMYSŁOWE SERIA C9-14-pinowy przekaźnik 4-polowy, - zestyki 4 CO (przełączne), - do gniazd lub faston. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków C9-A41FX/DC24V 5 24 V DC AgNi + 0,2μ Au 36,54 C9-A41X/AC24V 5 24 V AC AgNi + 0,2μ Au 33,75 C9-A41BX/UC24V 5 24 V AC/DC AgNi + 0,2μ Au 42,30 C9-A41X/AC230V V AC AgNi + 0,2μ Au 37,08 Opis S9-M Gniazdo do przekaźników serii C9 18,00 PRZEKAŹNIKI MINIATUROWE PRZEMYSŁOWE SERIA C10 PRZEKAŹNIKI MINIATUROWE PRZEMYSŁOWE SERIA C12-5-pinowy przekaźnik 1-polowy, - zestyk 1 CO (przełączny), - do gniazd. - 8-pinowy przekaźnik 2-polowy, - zestyki 2 CO (przełączne), - do gniazd lub faston. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków C10-A10FX/DC24V V DC AgNi 26,73 C10-A10X/AC24V V AC AgNi 31,23 C10-A10BX/UC24V V AC/DC AgNi 25,65 C10-A10X/AC230V V AC AgNi 32,67 Opis S10 Gniazdo do przekaźników serii C10 9,36 Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków C12-A21FX/DC24V 5 24 V DC AgNi 39,60 C12-A21X/AC24V 5 24 V AC AgNi 42,12 C12-A21BX/UC24V 5 24 V AC/DC AgNi 40,41 C12-A21X/AC230V V AC AgNi 47,16 Opis S12 Gniazdo do przekaźników serii C12 13,86 ZAPYTAJ O PEŁNĄ OFERTĘ PRZEKAŹNIKÓW I GNIAZD 34 www astat pl

35 PRZEKAŹNIKI Michał Żerebecki PRZEKAŹNIKI DO NADZORU POZIOMU CIECZY - SERIA HRH-5 PRZEKAŹNIKI KONTROLI NAPIĘCIA - SERIA HRN-33 - dwa tryby pracy, nadzór jednego poziomu cieczy lub nadzór dwóch poziomów cieczy, - możliwość wyboru funkcji odpompowania lub dopompowania, - ustawialne opóźnienie 0,5 10 s, - czułość ustawialna potencjometrem kω, - uniwersalne napięcie zasilania V AC/DC. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków HRH V AC/DC AgNi 136,70 - nadzoruje napięcie w zakresie V AC, - niezależne nadzorowanie progu Umin/Umax, - ustawialne opóźnienie 0 10 s, - sygnalizacja 3 diodami LED, - wykonanie jednofazowe, 1-modułowe. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków HRN V AC1 / 24 V DC AgNi 141,50 PRZEKAŹNIKI DO KOMPLEKSOWEGO NADZORU W SIECIACH 3-FAZOWYCH - SERIA HRN-43 PRZEKAŹNIKI KONTROLI ZANIKU I KOLEJNOŚCI FAZ - SERIA HRN-55 - nadzoruje i monitoruje napięcie w dwóch progach (Umin i Umax) w zakresach V lub V, - asymetrię faz, kolejność faz, zanik fazy, - 2 wyjścia przekaźnikowe, możliwość wyboru funkcji drugiego przekaźnika niezależnie, - HRN-43N wersja z przewodem neutralnym, - wykonanie 3 - modułowe. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków HRN-43/230V V AC1 / 24 V DC AgNi 139,23 HRN-43/24V V AC1 / 24 V DC AgNi 147,29 HRN-43/400V V AC1 / 24 V DC AgNi 152,87 HRN-43N/230V V AC1 / 24 V DC AgNi 133,65 HRN-43N/24V V AC1 / 24 V DC AgNi 141,98 HRN-43N/400V V AC1 / 24 V DC AgNi 147,33 - nadzorowanie kolejności i zaniku fazy oraz przekroczenie progu nadzorowanego napięcia, - przeznaczony do nadzoru sieci 3-fazowych, - stałe opóźnienie T1 (500 ms) oraz ustawialne opóźnienie 0,1-10 s, - sygnalizacja diodą LED, - styk wyjściowy przełączny 8 A/250 V AC1, wykonanie 1-modułowe, - HRN-55N nadzoruje również zanik przewodu zerowego. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków HRN V AC1 / 24 V DC AgNi 152,80 HRN-55N V AC1 / 24 V DC AgNi 146,70 PRZEKAŹNIKI KONTROLI PRĄDU - SERIA PRI-51 - służy do nadzoru przepływu prądu, - płynne ustawienie prądu wyzwalania za pomocą potencjometru, - ustawialne opóźnienie 0,5 10 s, - możliwość zastosowania do skanowania prądu do 600 A z przekładnikiem prądowym, - uniwersalne napięcie zasilania V AC i 24 DC. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków PRI-51/0,5 A V AC, 24 V DC AgNi 147,80 PRI-51/1 A V AC, 24 V DC AgNi 147,80 PRI-51/2 A V AC, 24 V DC AgNi 147,80 PRI-51/5 A V AC, 24 V DC AgNi 147,80 PRI-51/8 A V AC, 24 V DC AgNi 147,80 PRI-51/16 A V AC, 24 V DC AgNi 147,80 TERMOSTATY KONTROLI TEMPERATURY UZWOJENIA SILNIKA - SERIA TER-7 - kontroluje temperaturę uzwojenia silnika, - korzysta z czujnika PTC wbudowanego w uzwojenie silnika lub zewnętrznego czujnika PTC, - styk wyjściowy 2 x przełączny 8 A, - stan przekroczenia sygnalizuje czerwona dioda LED, - uniwersalne napięcie zasilania V AC/DC. Prąd znamionowy [A] Napięcie znamionowe cewki Materiał zestyków TER V AC/DC AgNi 152,30 PRZEKAŹNIKI CZASOWE 5 lat gwarancji najwyższa jakość szeroka oferta ZAPYTAJ O PEŁNĄ OFERTĘ www astat pl 35

36 Płatna reklama dostawcy

37 PRZEKAŹNIKI PÓŁPRZEWODNIKOWE Mikołaj Cieśliński PRZEKAŹNIKI INTERFEJSOWE SERIA ASTRA - wąski moduł przekaźnikowy 6,2 mm, - prąd znamionowy 6 A, - zestyk 1 CO (przełączny), - montaż na szynie DIN, - zaciski śrubowe oraz sprężynowe. www astat pl Typ przekaźnika Prąd znam. [A] Napięcie znamionowe cewki [V DC] Materiał zestyków Zaciski ASTRA-24D-RM24 EMR 6 24 AgNi śrubowe 24,00 ASTRA-24D-RS224 SSR śrubowe 63,72 PÓŁPRZEWODNIKOWE PRZEKAŹNIKI INTERFEJSOWE - SERIA SD/SA - wąskie moduły przekaźnikowe SSR, - wskaźnik zadziałania, - zadziałanie w zerze dla AC, natychmiastowa komutacja dla DC, - izolacja wejście - wyjście V, - wersja AC jest wyposażona w filtr RC, - montaż na szynie DIN. Napięcie wyjściowe Obciążalność Zasilanie SD-0824A V DC 84,00 SD-0824A V DC 6 A 5-10 V DC 84,00 SD-0824B V AC/DC 86,00 SDP-0324A 5-32 V DC 106, V DC 3 A SDP-0324B 8-30 V AC/DC 110,00 SDP-0624A 5-32 V DC 115, V DC 6 A SDP-0624B 8-30 V AC/DC 115,00 SDP-1024A 5-32 V DC 125,00 5,5-36 V DC 10 A SDP-1024B 8-30 V AC/DC 130,00 SAP-04240A 5-30 V DC 115, V AC 4 A SAP-04240B 8-30 V AC/DC 120,00 PRZEKAŹNIKI Z RADIATOREM SERIA SC1-22D - ilość zestyków: 1 NO (zwierny), - szerokość 22 mm, głębokość 80 mm, wysokość 110 mm, - wskaźnik LED obecności napięcia wejściowego, - załączanie w zerze lub natychmiastowe, - napięcie izolacji wejście-wyjście V, - wbudowany układ tłumienia zakłóceń, - mocowanie na szynie DIN lub na płycie montażowej. SC1-22D10240A SC1-22D10240C SC1-22D10600A SC1-22D10600C SC1-22D20240A SC1-22D20240C SC1-22D20600A SC1-22D20600C SC1-22D25240A SC1-22D25240C SC1-22D25600A SC1-22D25600C Zapytaj o wykonanie z załączaniem natychmiastowym Wyjściowy prąd znamionowy Wyjściowe napięcie znamionowe Wyjście AC załączanie w zerze 10 A 20 A 25 A V AC V AC V AC V AC V AC V AC E C O N O M I C L I N E Napięcie wejściowe 3-32 V DC V AC 3-32 V DC V AC 3-32 V DC V AC 3-32 V DC V AC 3-32 V DC V AC 3-32 V DC V AC PRZEKAŹNIK PÓŁPRZEWODNIKOWY - SERIA SSR08 SERIA SCR (TYRYSTOR) - ilość zestyków: 1 NO (zwierny), - szerokość 44 mm, głębokość 58 mm, wysokość 36 mm, - zaciski obciążenia i zasilania po przeciwnych stronach, - wskaźnik LED obecności napięcia wejściowego, - załączanie w zerze, - napięcie izolacji wejście-wyjście V, - napięcie szczytowe wyjścia: V, - ochrona wyjścia układem RC, - mocowanie panelowe, za pomocą śrub. Wyjściowy prąd znamionowy PRZEKAŹNIK PÓŁPRZEWODNIKOWY - SERIA SC3-12D - ilość zestyków: 3 NO (zwierny), - szerokość 104 mm, głębokość 73,5 mm, wysokość 37 mm, - załączanie w zerze lub natychmiastowe, - napięcie izolacji wejście-wyjście V, - napięcie szczytowe wyjścia: 800 V, - ochrona wyjścia układem RC, - mocowanie panelowe, za pomocą śrub. Wyjściowe napięcie znamionowe Napięcie wejściowe Wyjście AC załączanie w zerze (wyjście TRIAK) SSR A 10 A V AC 3-32 V DC SSR A 40 A V AC 3-32 V DC Wyjście AC załączanie w zerze (wyjście SCR) SSR AS 10 A V AC 3-32 V DC SSR AS 3-32 V DC 25 A V AC SSR CS V AC SSR AS 3-32 V DC 40 A V AC SSR CS V AC SSR AS 3-32 V DC V AC SSR CS V AC 50 A SSR AS V AC 3-32 V DC SSR CS (UL V AC) V AC SSR AS 4-32 V DC V AC SSR CS V AC 75 A SSR AS V AC 4-32 V DC SSR CS (UL V AC) V AC SC3-12D10480A SC3-12D10480C SC3-12D16480A SC3-12D16480C SC3-12D25480A SC3-12D25480C SC3-12D40480A SC3-12D40480C SC3-12D50480A SC3-12D50480C SC3-12D75480A SC3-12D75480C SC3-12D90480A SC3-12D90480C Wyjściowy prąd znamionowy Możliwość zakupu w zestawie z radiatorem. Zapytaj o wykonanie z załączaniem natychmiastowym. Możliwość zakupu w zestawie z radiatorem. Wyjściowe napięcie znamionowe Wyjście AC załączanie w zerze 10 A V AC 16 A V AC 25 A V AC 40 A V AC 50 A V AC 75 A V AC 90 A V AC Napięcie wejściowe 4-32 V DC V AC 4-32 V DC V AC 4-32 V DC V AC 4-32 V DC V AC 4-32 V DC V AC 4-32 V DC V AC 4-32 V DC V AC 37

38 PRZEKAŹNIKI KONTROLI STANU IZOLACJI Mikołaj Cieśliński PRZEKAŹNIKI KONTROLI STANU IZOLACJI SERIA HIG97 - spełnia normy: EN , HD , EN :2015 (IEC :2014), EN :2007 (IEC :2007), - monitorowanie sieci IT o napięciu 230 V AC/ 500 V AC / V AC, - komunikacja za pomocą RS-485, - dwa moduły o całkowitej szerokości 72 mm, - montaż na szynie DIN. HIG97 Napięcie zasilania V AC, V DC Styk w obw. sygnalizacji 4 przekaźniki 1P Zakres wartości pokazywanej na wyświetlaczu Krytyczna rezystancja izolacji (regulowana) 5 kω kω 5 kω kω 6 490,00 PRZEKAŹNIKI KONTROLI STANU IZOLACJI SERIA HIG95 DELTA - spełnia normy: IEC :2002 (HD :2012), EN :2015 (IEC :2014), EN :2007 (IEC :2007), EN :2011 (IEC :2010) - monitor stanu izolacji sieci jednofazowych, - monitorowanie sieci IT do maksymalnego napięcia 264 V AC, - komunikacja za pomocą RS-485, - moduł o szerokości 36 mm, montaż na szynie DIN. Opis HIG95 Delta Przekaźnik kontroli stanu izolacji 2 556,00 PRZEKAŹNIKI KONTROLI STANU IZOLACJI SERIA HIG9X - spełnia normy: EN , HD , EN :2015 (IEC :2014), EN :2007 (IEC :2007), - monitor stanu izolacji sieci jednofazowych i trójfazowych, - monitorowanie sieci IT do maksymalnego napięcia 275 V AC, ewentualnie 3x 275V AC, - komunikacja po RS-485 za pomocą protokołu PROFIBUS, - moduł o szerokości 36 mm, montaż na szynie DIN. HIG93 HIG94 Napięcie zasilania V AC, V DC V AC, V DC Max napięcie pracy kontrolowanej sieci IT Zakres wartości pokazywanej na wyświetlaczu Krytyczna rezystancja izolacji (regulowana) 275 V AC 5 kω kω 5 kω kω 1 760, V AC 200 kω - 5 mω 200 kω kω 1 760,00 LOKALIZATOR USTEREK IZOLACJI SERIA HIG IFL1 - spełnia normy: IEC ; EN ; EN ; EN i EN kontrolowanych obwodów sieci jednofazowej w układzie IT, - komunikacja za pomocą RS485, - monitorowanie sieci IT do maksymalnego napięcia 275 V AC. Opis HIG IFL1 Lokalizator usterki izolacji ,00 PANELE DOTYKOWE PANELE DOTYKOWE - SERIA SP5000 (SMART PORTAL) PANELE DOTYKOWE - SERIA LT osobne elementy: matryca / moduł komunikacyjny, - obudowa aluminiowa, - zasilanie 24 V DC. Ekran Ilość kolorów Rozdzielczość PFXSP5400WAD ADVANCED 7 TFT x 480 px 2 150,00 PFXSP5500WAD ADVANCED 10,1 TFT x 800 px 4 945,00 PFXSP5600WAD ADVANCED 12,1 TFT x 800 px 6 020,00 PFXSP5500TPD PREMIUM 10 TFT 16 milionów 800 x 600 px 6 235,00 PFXSP5600TPD PREMIUM 12,1 TFT 16 milionów x 768 px 7 310,00 PFXSP5700TPD PREMIUM 15 TFT 16 milionów x 768 px 8 600,00 PFXSP5700WCD PREMIUM 15,6 TFT 16 milionów x 768 px 9 030,00 PFXSP5800WCD PREMIUM 19 TFT 16 milionów x 768 px ,00 - opcja wejść / wyjść cyfrowych i analogowych, - możliwość rozbudowy, - w zestawie kable do programowania i oprogramowanie, - zasilanie 24 V DC. Ekran Ilość kolorów Rozdzielczość Interfejs LM4201TADDC 3,5 TFT x 240 px cyfrowy I/O 2 021,00 LM4201TADAC 3,5 TFT x 240 px cyfrowy / analogowy I/O 2 408,00 LM4301TADDC 5,7 TFT x 240 px cyfrowy I/O 3 225,00 LM4301TADAC 5,7 TFT x 240 px cyfrowy / analogowy I/O 3 612,00 Opis Interfejs PFXLM4B01DDC sterownik PLC cyfrowy I/O 1 290,00 PFXLM4B01DAC sterownik PLC cyfrowy / analogowy I/O 1 720,00 Opis PFXSP5B41 Moduł komunikacyjny OPEN BOX 4 300,00 PFXSP5B10 Moduł komunikacyjny POWER BOX 3 440,00 PANELE DOTYKOWE - SERIA GP4000M PANELE DOTYKOWE - SERIA GP łatwy montaż w otwór Ø22, - RS232C / 422 / USB x 2, - Ethernet x 1, - zasilanie 24 V DC, - stopień ochrony IP65 od frontu. Ekran Ilość kolorów Rozdzielczość PFXGM4201TAD 3,5 TFT x 240 px 1 612,50 PFXGM4301TAD 5,7 TFT x 240 px 2 365,00 Opis PFXGM4B01D Moduł komunikacyjny 1 290,00 - podświetlenie LED, - obsługa karty pamięci SD, - zasilanie 24 V DC. Ekran Ilość kolorów Rozdzielczość PFXGP4201TAD 3,5 TFT x 240 px 2 365,00 PFXGP4301TAD 5,7 TFT x 240 px 4 085,00 PFXGP4401TAD 7,5 TFT x 480 px 5 676,00 PFXGP4501TAD 10,4 TFT x 480 px 9 030,00 PFXGP4601TAD 12,1 TFT x 600 px 9 675,00 38 www astat pl

39 Dokładne odliczanie Łatwe programowanie Programowalny za pomocą smartfonu 30 dostępnych funkcji PLUS Finder Toolbox Precyzja i niezawodność FINDER Polska Sp. z o.o. ul. Malwowa 126, Poznań www astat pl 2 in1 SMARTimer Typ finder.pl@findernet.com findernet.com Cyfrowy przekaźnik czasowy dwa w jednym : dwa całkowicie niezależne programowalne kanały w jednym urządzeniu Krok na przód w prostszym, szybszym i elastycznym programowaniu za pomocą smartfona, dzięki wykorzystaniu technologii NFC i aplikacji Finder Toolbox. Elastyczność: możliwość stworzenia nowych, specjalnych funkcji poprzez kombinację 30 funkcji dostępnych na każdym kanale. Doskonała precyzja i elastyczność zakresu programowania czasu do dziesiętnych sekundy, sekund, minut, godzin. Płatna reklama dostawcy 39

40 PRZEKAŹNIKI Mikołaj Cieśliński PRZEKAŹNIKI Z WYMUSZONYM PROWADZENIEM ZESTYKÓW - SERIA 50 PRZEKAŹNIKI NADZORCZE - SERIA 70 Prąd znamionowy Zestyki Napięcie znamionowe cewki A 2P 24 V DC 45, A 2Z + 2R 24 V DC 93, A 3Z + 1R 24 V DC 93, A 4Z + 2R 24 V DC 116, A 5Z + 1R 24 V DC 118,46 PRZEKAŹNIKI Z WYMUSZONYM PROWADZENIEM ZESTYKÓW - SERIA 7S Zestyki Napięcie Kategoria znamionowe SIL cewki PRZEKAŹNIKI CZASOWE - SERIA 84 Zaciski 7S Z + 1R 24 V DC SIL 2 sprężynowe 22,5 mm 165,11 7S Z + 1R 24 V DC SIL 2 śrubowe 22,5 mm 165,11 7S Z + 1R 24 V DC SIL 2 śrubowe 17,5 mm 184,86 7S Z + 2R 24 V DC SIL 2 sprężynowe 22,5 mm 321,98 7S Z + 2R 24 V DC SIL 2 śrubowe 22,5 mm 321,98 7S Z + 1R 24 V DC SIL 2 sprężynowe 22,5 mm 321,98 7S Z + 1R 24 V DC SIL 2 śrubowe 22,5 mm 321,98 7S Z + 2R 24 V DC SIL 2 sprężynowe 22,5 mm 330,21 7S Z + 2R 24 V DC SIL 2 śrubowe 22,5 mm 330,21 7S Z + 1R 24 V DC SIL 3 sprężynowe 22,5 mm 233,75 7S Z + 1R 24 V DC SIL 3 śrubowe 22,5 mm 233,75 Opis PRZEKAŹNIKI NADZORCZE - SERIA 72 Jednofazowy, ( V) 1P, ponadnapięciowy, nadnapięciowy, w paśmie, z pamięcią lub bez Trójfazowy ( V) 1P, ponadnapięciowy, nadnapięciowy, w paśmie, z pamięcią lub bez Trójfazowy ( V) 1P, z lub bez neutralnego, w paśmie, utrata fazy, zamiana faz, asymetria Prąd znamionowy Zestyki Zasilanie Opis A 1 P ( ) V AC A 1 P ( ) V AC A 1 P ( ) V AC A 2 Z ( )V Nastawiana czułość (5 150) kω Nastawiana czułość (5 450) kω Stała czułość 150 kω Przekaźnik pracy naprzmiennej 390,09 433,38 474, Trójfazowy ( V) 2P, ponadnapięciowy, nadnapięciowy, w paśmie, z pamięcią lub bez, utrata fazy, 516,69 zamiana faz, asymetria, utrata neutralnego Trójfazowy ( V) 1P, utrata fazy, zamiana faz 270, T Trójfazowy ( V) 1P, utrata fazy, zamiana faz, wykonanie trakcyjne 419, Trójfazowy ( V) 2P, utrata fazy, zamiana faz 338, T Trójfazowy ( V) 2P, utrata fazy, zamiana faz, wykonanie trakcyjne 732,70 304,41 304,41 292,25 304,41 Zestyki Funkcje czasowe Prąd znamionowy Napięcie znamionowe zasilania P A (12 24) V AC/DC 499, P A ( ) V AC/DC 499,20 PRZEKAŹNIKI DO SYSTEMÓW FOTOWOLTAICZNYCH - SERIA 67 PRZEKAŹNIKI MOCY - SERIA 62 Zestyki Napięcie Prąd znamionowe znamionowy cewki Opis Z 16 A 24 V DC wydmuch elektromagnetyczny 74, Z 16 A 220 V DC wydmuch elektromagnetyczny 107, Z 16 A 24 V DC wydmuch elektromagnetyczny 82, Z 16 A 220 V DC wydmuch elektromagnetyczny 116,29 Zestyki Prąd znamionowy Napięcie znamionowe Z, AgNi, przerwa zestykowa 3 mm 50 A 24 V DC 147, Z, AgNi, przerwa zestykowa 5,2 mm 50 A 24 V DC 147, Z, AgSnO 2, przerwa zestykowa 5,2 mm 50 A 24 V DC 137, Z, AgNi, przerwa zestykowa 3 mm 50 A 24 V DC 155, Z, AgNi, przerwa zestykowa 5,2 mm 50 A 24 V DC 155, Z, AgSnO 2, przerwa zestykowa 5,2 mm 50 A 24 V DC 141,36 40 www astat pl

41 PRZEKAŹNIKI Mikołaj Cieśliński PRZEKAŹNIKI MASTER-IN Z ZACISKAMI PUSH-IN - SERIA 48 PRZEKAŹNIKI MASTER-IN Z ZACISKAMI PUSH-IN - SERIA 4C Zestyki Prąd znamionowy Napięcie znamionowe Opis 48.P SPA 1P 10 A 24 V DC LED + dioda 62,37 48.P SPA 1P 10 A 230 V AC LED + warystor 86,99 48.P SPA 2P 8 A 24 V DC LED + dioda 68,69 48.P SPA 2P 8 A 230 V AC LED + warystor 93,44 Zestyki Prąd znamionowy Napięcie znamionowe Opis 4C.P SPA 1P 10 A 24 V DC LED + dioda 70,05 4C.P SPA 1P 10 A 230 V AC LED + warystor 95,61 4C.P SPA 2P 8 A 24 V DC LED + dioda 78,10 4C.P SPA 2P 8 A 230 V AC LED + warystor 103,96 PRZEKAŹNIKI MASTER-IN Z ZACISKAMI PUSH-IN - SERIA 58 PRZEKAŹNIKI MASTER-IN Z ZACISKAMI PUSH-IN - SERIA 39 Zestyki Prąd znamionowy Napięcie znamionowe Opis 58.P SPA 3P 10 A 24 V DC LED + dioda 114,25 58.P SPA 3P 10 A 230 V AC LED + warystor 122,17 58.P SPA 4P 7 A 24 V DC LED + dioda 114,25 58.P SPA 4P 7 A 230 V AC LED + warystor 122,17 Zestyki Prąd znamionowy Napięcie znamionowe Opis P 6 A 24 V AC/DC LED 74, P 6 A V AC/DC LED 116, P 6 A 230 V AC LED 100, P 6 A 230 V AC LED, do linii długich 102,86 PRZEKAŹNIKI DO STREF ZAGROŻONYCH WYBUCHEM - SERIA 39 - cecha ATEX: ATEX, II 3G Ex na nc IIC Gc PRZEKAŹNIKI DO STREF ZAGROŻONYCH WYBUCHEM - SERIA 58 - cecha ATEX: ATEX, II 3G Ex na nc IIC Gc Zestyki Prąd znamionowy Napięcie znamionowe P 6 A 6 V AC/DC 108, P 6 A 12 V AC/DC 95, P 6 A 24 V AC/DC 95, P 6 A 125 V AC/DC 120, P 6 A V AC/DC 175, P 6 A 230 V AC 120,30 PRZEKAŹNIKI DO STREF ZAGROŻONYCH WYBUCHEM - SERIA 66 - cecha ATEX: ATEX, II 3G Ex na nc IIC Gc Zestyki Prąd znamionowy Napięcie znamionowe Z 30 A 230 V AC 102, Z 30 A 24 V DC 98, Z 30 A 230 V AC 101, Z 30 A 24 V DC 98,07 Zestyki Prąd znamionowy Napięcie znamionowe SMA 2P 10 A 24 V DC 153, SMA 4P 7 A 110 V AC 167, SMA 4P 7 A 230 V AC 163, SMA 4P 7 A 24 V DC 167, SMA 4P 7 A 125 V DC 177, SMA 4P 7 A 110 V AC 201, SMA 4P 7 A 230 V AC 196, SMA 4P 7 A 24 V DC 190, SMA 4P 7 A 125 V DC 211, SMA 2P 10 A 120 V AC 162, SMA 2P 10 A 230 V AC 168, SMA 2P 10 A 24 V DC 162, SMA 4P 7 A 110 V AC 176, SMA 4P 7 A 120 V AC 166, SMA 2P 10 A 24 V DC 155, SMA 4P 7 A 12 V DC 193, SMA 2P 10 A 24 V DC 165, SMA 2P 10 A 24 V DC 181, SMA 4P 7 A 24 V DC 168, SMA 4P 7 A 24 V DC 202,57 www astat pl 41

42 STYCZNIKI, WYŁĄCZNIKI SILNIKOWE Krzysztof Świderski MIKRO STYCZNIKI - SERIA K0 STYCZNIKI - SERIA K3 Typ Opis Obciążenie [kw] Natężenie prądu [A] Styki Napięcie pomocnicze cewki K1-09D Stycznik miniaturowy 4 9 1NO 230 V AC 59,08 K1-09D10= 24 Stycznik miniaturowy 4 9 1NO 24 V DC 71,92 K1-12D Stycznik miniaturowy 5,5 12 1NO 230 V AC 72,08 K1-12D10= 24 Stycznik miniaturowy 5,5 12 1NO 24 V DC 85,11 HKM11 HKM22 Opis STYCZNIKI MINIATUROWE - SERIA K1 Styk pomocniczy Styk pomocniczy - najmniejszy stycznik dostępny na rynku 33,5 / 32 / 33 mm, - obciążenie do 2,2 kw AC 3, - montaż na szynie TS15, - przerwa zestykowa powyżej 3 mm, - styczniki standardowe 3P+1 oraz układy rewersyjne. Natężenie prądu [A] Obciążenie [kw] - obciążenia od 4 kw do 5,5 kw (AC3), - cewki stycznika AC i DC, - montaż na szynie DIN, - duża gama akcesoriów. STYCZNIKI KONDENSATOROWE - SERIA K3 Styki 1NO + 1NC 2NO + 2NC Napięcie [V AC] K0-04D polowy 4 4NO ,22 K0-04D polowy 4 3NO+1NC ,22 K0-04D polowy 4 2NO+2NC ,22 K0-05D polowy 5 2,2 1NC ,65 K0-05D polowy 5 2,2 1NO ,65 K0-05D polowy 5 2,2 2NO+2NC ,55 K0-05D polowy 5 2,2 4NO ,55 K0W05D01MC 230 K0W05D10MC 230 Mikro układ rewersyjny Mikro układ rewersyjny 5 2,2 1NC ,22 5 2,2 1NO ,22 16,34 28,54 STYCZNIKI MODUŁOWE - SERIA R Opis Opis - wykonanie 3-polowe lub 4-polowe, - zakres temperatury pracy od -40 C do +90 C oraz od -40 C do +70 C w zależności od modelu, - mocowanie na szynie DIN lub płycie montażowej, - bogata gama akcesoriów. Natężenie prądu [A] Obciążenie [kw] - obudowa modułowa, - obciążenie od 25 do 63 A (AC1), - wymiary: 1-modułowe - szerokość 17,5 mm, 2-modułowe - 35 mm, 3-modułowe - 52,5 mm, - cewka 230 V AC, - niski pobór mocy przez cewkę, - cicha praca poniżej 15 db. Natężenie prądu [A] Styki pomocnicze Styki Napięcie cewki Napięcie [V AC] K3-10ND ,5 1NO 24V AC 71,64 K3-10ND ,5 1NO 230V AC 71,64 K3-10ND ,5 1NO 24V AC 79,05 K3-10ND ,5 1NO 230V AC 79,05 K3-10ND NO 24V AC 103,35 K3-10ND NO 230V AC 103,35 K3-10ND NO 24V AC 132,98 K3-10ND NO 230V AC 132,98 K3-24A polowy V AC 144,19 K3-32A polowy V AC 196,00 K3-40A polowy 40 18,5-230 V AC 231,22 K3-50A polowy V AC 309,21 K3-62A polowy V AC 411,66 K3-74A polowy V AC 503,30 K3-90A polowy V AC/DC 621,43 K3-115A polowy V AC/DC 801,45 R Stycznik modułowy 25 2NO ,86 R Stycznik modułowy 25 4NO ,97 R Stycznik modułowy 40 4NO ,21 R Stycznik modułowy 63 4NO ,71 RH11 Styk pomocniczy 1NO + 1NC 39,37 Moc [kvar] - moc od 12,5 kvar do 100 kvar, - styki szybkie, - rezystory tłumiące, - małe gabaryty. Natężenie prądu [A] Styki pomocnicze Napięcie [V AC] K3-18NK ,5 18 1NO ,88 K3-24K ,53 K3-32K ,21 K3-50K , ,85 K3-62K ,10 K3-74K ,38 K3-90K ,96 K3-115K ,49 WYŁĄCZNIKI SILNIKOWE - SERIA M4 42 www astat pl Prąd znamionowy I n [A] - prąd znamionowy do 100 A, - napięcie znamionowe pracy do 690 V AC, - zakres temperatury pracy otwarty / zamknięty od -50 C do +80 C / od -20 C do +60 C, - stopień ochrony IP20, możliwość umieszczenia w obudowie IP65, - standardy: EN 60947, UL 508, VDE Odpowiedni do silników V [kw] Zakres regulacji wyzwalacza termicznego [A] Wartość prądu wyzwalacza zwarciowego [A] M4-32T-1,6 1,6 0,55 1-1,6 20,8 123,63 M4-32T-2,5 2,5 0,75 1,6-2,5 32,5 123,63 M4-32T-4 4 1,5 2, ,63 M4-32T-6 6 2, ,63 M4-32T , ,10 M4-32T , ,10

43 Płatna reklama dostawcy www astat pl 43

44 LICZNIKI, WSKAŹNIKI PROCESOWE Damian Gajewski LICZNIK CZASU PRACY - SERIA SH17 - montaż na szynie DIN, szerokość 36 mm, - zakres 99999,99 h, - wysoka odporność na wstrząsy i wibracje, - stopień ochrony IP65 (przód) oraz IP20 (zaciski), - dostępne wersje dla napięcia 115 VAC (50 lub 60 Hz). Opis napięcie 230 VAC 50 Hz 60, napięcie VDC 98, napięcie 24 VAC 50 Hz 67,00 LICZNIK CZASU PRACY - SERIA H57 - obudowa w rozmiarze 48 x 48 mm, - zakres 99999,99 h dla napięć AC, - zakres ,99 h dla napięć DC, - wysoka odporność na wstrząsy i wibracje, IP52, - szeroki wybór napięć dla instalacji 50 Hz lub 60 Hz, - 5 lat gwarancji producenta. Opis napięcie VAC 50 Hz 51, napiecie V DC 65, napięcie VAC 50 Hz 61,00 LICZNIK CZASU PRACY - SERIA HR47 LICZNIK IMPULSÓW - SERIA CODIX okrągła obudowa w rozmiarze 58 mm, - montaż w otworze o średnicy 50,5 mm, - zakres 99999,99 h dla napięć AC, - zakres ,9 h dla napięć DC, - metalowe mocowanie, konektory 6,3 mm, IP65, - idealny dla pojazdów, np. wózków widłowych. Opis napięcie 230 V AC 50 Hz, wskaźnik pracy 65, napięcie V DC 82, napięcie V DC, wskaźnik LED 88,00 - obudowa w rozmiarze 48 x 24 mm, - dodatkowe ramki w zestawie, - częstotliwość zliczania do 12 khz, - zasilanie z wbudowanej baterii o dużej żywotności, - wyświetlacz LCD 8-cyfrowy, IP65, - zerowanie ręczne lub elektryczne, opcja blokady. Opis sterowanie beznapięciowe lub napięciem 4-30 V DC 105, sterowanie beznapięciowe / stykowe / NPN 130, sterowanie napięciem V AC/DC 165,00 LICZNIK NASTAWNY - SERIA CODIX 908 LICZNIK NASTAWNY - SERIA obudowa w rozmiarze 48 x 48 mm, - sterowanie NPN lub PNP max. 30 VDC, - wyświetlacz LCD 6-cyfrowy, 2 wiersze, IP65, - zliczanie impulsów z wyborem kierunku, - może współpracować z enkoderem LD lub HTL, - zliczanie czasu pracy, różne tryby wyzwalania, - 2 wartości progowe, 2 wyjścia przekaźnikowe Opis A0 napięcie zasilania V DC, podświetlenie 260, A0 napięcie zasilania 230 V AC, podświetlenie 270,00 UNIWERSALNY LICZNIK NASTAWNY - SERIA 571T - ekran dotykowy LCD, działa w 3 kolorach, IP65, - 9 cyfr o wysokości 12 mm, regulacja jasności, - obudowa w rozmiarze 96 x 48 mm, - zliczanie impulsów, czasu, pomiar prędkości, okresu (czas przejścia przez piec tunelowy), - częstotliwość zliczania max. 250 khz, - opcje: wyjścia przekaźnikowe, analogowe, RS485. Opis 6.571T zasilanie V DC 740, T zasilanie V DC, wy. cyfrowe i analogowe 870,00 LICZNIK UNIWERSALNY - SERIA CODIX obudowa w rozmiarze 48 x 24 mm, - dodatkowe ramki w zestawie, - wyświetlacz LED 6-cyfrowy, IP65, - sterowanie NPN lub PNP max. 30 V DC, - zliczanie impulsów, czasu, pomiar prędkości, - skalowanie, zerowanie ręczne lub elektryczne. Opis napięcie zasilania V DC 270,00 - obudowa w rozmiarze 48 x 48 mm, - sterowanie napięciem VAC/DC lub NPN, - zasilanie bateryjne 2 x 1/2 AA (w zestawie), - wyświetlacz LCD 6-cyfrowy, 2 wiersze, IP65, - zliczanie impulsów lub czasu pracy, - zerowanie ręczne lub elektryczne, opcja blokady, - 1 wartość progowa, 1 wyjście przekaźnikowe. Opis sterowanie V AC/DC 310, sterowanie beznapięciowe / stykowe / NPN 310,00 UNIWERSALNY LICZNIK NASTAWNY - SERIA CODIX obudowa w rozmiarze 96 x 48 mm, - wyświetlacz LED 6 znaków wys. 14 mm, IP65, - wielofunkcyjny: zliczanie impulsów, czasu, pomiar prędkości, zliczanie serii, wartość globalna, - częstotliwość zliczania max. 55 khz, - opcja komunikacji poprzez RS232 lub RS485, - 2 wartości progowe, 2 wyjścia przekaźnikowe. Opis napięcie zasilania V DC 400, napięcie zasilania V AC 595,00 NOWOŚĆ WSKAŹNIK PROCESOWY - SERIA CODIX obudowa w rozmiarze 48 x 24 mm, - dodatkowe ramki w zestawie, - wyświetlacz LED 5-cyfrowy, IP65, - pomiar wartości analogowych 0(4)..20 ma, 0(2)..10 V, - rozdzielczość 14-bitowa, separacja galwaniczna, - skalowanie, wartość chwilowa lub pomiar przepływu. Opis napięcie zasilania V DC 450,00 44 www astat pl

45 PRZETWORNIKI KĄTA OBROTU, ENKODERY LINKOWE, ZŁĄCZA OBROTOWE EN /22, 1/21, M2 ENKODERY INKREMENTALNE - "24one" - ekspresowa produkcja dla serii Sendix 5000/5020, - wersje standardowe, miniaturowe i dla przemysłu ciężkiego, - wał lub otwór o średnicy od 4 mm do 42 mm, - wyjścia push-pull, RS422, OC NPN, SinCos, światłowodowe, - rozdzielczość do impulsów na obrót, - wykonania ATEX 2/22, 1/21, M2, SIL2/PLd, SIL3/PLe, - opcje: obudowa ze stali nierdzewnej lub odporna na sól. Opis 8.KIS wał o śr. 6 mm, push-pull, przewód 2 m, 1000 PPR 350,00 8.KIH otwór o śr. 8 mm, LD/TTL, przewód 2 m, 500 PPR 430, wał o śr. 10 mm, push-pull, złącze M23, 1000 PPR 490,00 8.A02H.523A otwór o śr. 38 mm, push-pull, przewód 2 m, 1024 PPR 1 330, FS3.B otwór o śr. 10 mm, SinCos, przewód 1 m, 2048 PPR, SIL ,00 ENKODERY ABSOLUTNE Damian Gajewski d.gajewski@astat.pl interfejs SSI, BiSS, CANopen, Profibus, Modbus, EtherNet/IP, EtherCAT, Profinet IO, SAE J1939, równoległy, analogowy, - jedno- i wieloobrotowe, rozdzielczość max. 17 x 24 bity, - przekładnia mechaniczna, optyczna lub magnetyczna, - wał lub otwór o śr. max. 15 mm (45 mm z adapterem AX), - wykonania ATEX 2/22, 1/21, M2, SIL2/PLd, SIL3/PLe, - usługa ekspresowej produkcji. Opis C2.C212 wieloobrotowy, wał o śr. 10 mm, złącza M12, Profinet IO 2 700, jednoobrotowy, wał o śr. 6 mm, 3 x dławnica, Profibus 1 780,00 8.F5883M.542E.G221 wieloobrotowy, otwór o śr. 12 mm, przewód 1 m, SSI 1 950,00 8.M wieloobrotowy, wał o śr. 6 mm, przewód 1 m, VDC 1 400, jednoobrotowy, wał. o śr. 6 mm, przewód 1 m, ma 915,00 ENKODERY BEZŁOŻYSKOWE - wyjątkowa trwałość, elementy nie ulegają zużyciu, - odporność na wstrząsy i wibracje, niezawodna praca przy częstych zmianach temperatury i wilgotności powietrza, - otwór o średnicy max. 390 mm, - interfejs inkrementalny lub absolutny, max PPR, - szerokość pierścienia 10, 16 lub 20 mm, - technologia magnetyczna, stopień ochrony do IP68 / IP69k. Opis 8.RLI otwór o śr. 30 mm, push-pull, 360 PPR 850,00 8.RLI otwór o śr. 20 mm, LD/TTL, 2048 PPR 1 080,00 8.RLI otwór o śr. 76 mm, LD/TTL, 7000 PPR 980,00 8.RLI otwór o śr. 180 mm, push-pull, 6400 PPR 1 420,00 8.RLA otwór o śr. 30 mm, wartości / CANopen 2 700,00 POMIAR LINIOWEGO PRZESUNIĘCIA - enkodery absolutne windowe "shaft copying system", - kompletny zestaw z modułem nadzorczym i certyfikatem SIL3/PLe, wg norm dźwigowych EN81-20/-21/-50, - enkodery linkowe o zakresie pomiarowym do 42,5 metra, - enkodery linkowe z redundancją i/lub inklinometrem, - liniały magnetyczne o rozdzielczości do 1 μm, - opisz aplikację dobierzemy elementy całego systemu. Opis 8.LEB enkoder systemu windowego LEB01, CANopen Lift 900,00 8.LEX.BA.0020 taśma ze stali nierdzewnej do systemu LEB01, 20 m 380,00 D A enkoder linkowy, zakres 1 m, wyjście ma 1 295,00 8.LI głowica Limes LI20, push-pull, rozdzielczość 10 μm 575,00 8.B taśma magnetyczna Limes B1, długość 1 m 295,00 KOŁA POMIAROWE I AKCESORIA - cztery profile bieżnika, obwód 200 mm lub 500 mm, - dla enkoderów z wałem o śr. 6 mm lub 10 mm, - uniwersalny zestaw z kołem zębatym i taśmą o długości do 100 metrów, - sprężyste ramię może pracować w każdej pozycji, zapewniając właściwy docisk koła pomiarowego do powierzchni roboczej. Opis koło pomiarowe, obwód 200 mm, otwór 6 mm 183, koło pomiarowe, obwód 500 mm, otwór 10 mm 335, ramię sprężyste dla enkoderów w rozmiarze 58 mm 585, A koło zębate, obwód 360 mm, otwór 10 mm 260, B samoprzylepna taśma zębata, 2 m, szerokość 25 mm 290,00 SPRZĘGŁA I PRZEWODY - sprzęgła mieszkowe lub typu Paguflex, - sprzęgła dla aplikacji bezpieczeństwa, - otwory o średnicy od 4 mm do 15 mm, - gotowe przewody dla enkoderów do wyboru długość, rodzaj opony PVC / PUR, typ wtyczki, - przewody konfekcjonowane z wtyczkami po obu stronach, - wtyczki do samodzielnego montażu. Opis sprzęgło mieszkowe metalowe, otwory 6/6 mm 100, sprzęgło mieszkowe metalowe, otwory 10/10 mm 100, K sprzęgło typu Paguflex, otwory 10/10 mm 167, M przewód 5 m z wtyczką żeńską prostą M12 8-pin 116, złącze żeńskie proste M23 12-pin, metalowe 58,00 INKLINOMETRY www astat pl - pomiar nachylenia w jednej lub dwóch osiach, - interfejs analogowy, CANopen lub Modbus RTU, - zakres +/ lub programowalny max. 360, - seria IS40 dla przemysłu (60x30x20 mm) oraz IN81/IN88 dla pojazdów (80x60x23 mm), - możliwość złożenia 2 modułów w "kanapkę", - opcja: 2 wyjścia logiczne (wartości progowe). Opis 8.IS osiowy, max. 360, ma, programowalny 790,00 8.IS osiowy, +/-10, ma 790,00 8.IN osiowy, +/-45, VDC, filtr dolnoprzepustowy 10 Hz 890,00 8.IN osiowy, +/-60, ma, 2 sygn. alarmowe 1 040,00 8.IN osiowy, +/-85, CANopen 1 070,00 PIERŚCIENIE ŚLIZGOWE - SR060E: ekonomiczne, śr. 60 mm, max. 2+3 kanały, - SR085: modułowe, max. 20 kanałów mocy lub danych do 12 Mbps, 1 x medium, z otworem lub kołnierzem, - SR085B: bezłożyskowe, kompaktowe, max. 10 kanałów, - SRI085: transmisja bez szczotek 3 x PT100 -> ma, - SR120 i SR160: metalowa obudowa, Ethernet 100 Mbps, - modele specjalne, możliwość integracji enkodera. Średnica otworu, konfiguracja kanałów SR085B V mm, 2 x 16 A, IP40 668,00 SR085B V mm, 3 x 16 A, IP40 895,00 SR060E V mm, 2 x dane 2 A, 2 x 16 A, IP ,00 SR mm, 2 x dane 2 A, 2 x 16 A, IP64, pneumatyka 2 900,00 SR kołnierz, 1 x Ethernet, 2 x 16 A, IP64, korpus alum ,00 45

46 Płatna reklama dostawcy

47 CZUJNIKI ZBLIŻENIOWE I AKCESORIA Damian Gajewski d.gajewski@astat.pl CZUJNIKI OPTYCZNE CZUJNIKI INDUKCYJNE - wyjścia PNP/NPN NO+NC w jednym modelu, - wyjście przekaźnikowe i uniwersalne nap. zasilania, - wiązka wyprowadzona osiowo lub pod kątem 90, - czujniki odbiciowe, refleksyjne, bariery optyczne, - światłowody i wzmacniacze światłowodowe, - czujniki optyczne widełkowe ze szczeliną 13 mm, - obudowy cylindryczne M18 metalowe lub z tworzywa, - obudowy prostopadłościenne 50 x 50 x 18 mm, - złącze M12 4-pin lub wbudowany przewód 2, 5, 10 m, - zadziałanie natychmiastowe lub ze zwłoką czasową, - stopień ochrony IP65 / IP67, temp. pracy do +60 C, - szeroki wybór reflektorów w tym samoprzylepnych. Typ Opis FT18SP-CP50 Czujnik odbiciowy M18, zasięg 0,5 m, reg. czułości 110,00 FT18SP-CR Czujnik refleksyjny M18, zasięg 5 m, reg. czułości 139,00 FT18SP-CBE Nadajnik bariery optycznej M18, zasięg 15 m 84,00 FT18SP-CBR Odbiornik bariery optycznej M18, zasięg 15 m, reg. 124,00 FTQSP-R-R Czujnik refleksyjny 50 x 50 x 18 mm, 8 m, przekaźnik SPDT 235,00 FT18SM-CFR Wzmacniacz światłowodowy M18, zasięg max. 6 cm 309,00 FBR Światłowód 2 m z głowicą M6 x 15 mm, zasięg do 6 cm 70,00 RFL Reflektor CT80 o średnicy 84 mm, 1 otwór montażowy 17,00 RFL Arkusz refleksyjny samoprzylepny A4 95,00 W ofercie również czujniki z metalowym czołem - standardowe wyjścia PNP lub NPN, NO lub NC, - wersje 2-przewodowe DC lub AC (max. 250 V AC), - modele iskrobezpieczne NAMUR, ATEX, - obudowy w rozmiarach 4 mm, 6,5 mm, M5, M8, M12, M14, M18, M30 oraz prostopadłościenne do 80 x 80 mm, - strefa działania do 60 mm, regulacja dla dużych modeli, - złącza M8, M12 lub wbudowany przewód 2, 5, 10 m, - stopień ochrony IP65 lub IP67 w standardzie, - czujniki z otworem przelotowym o śr. max. 100 mm, do wykrywania małych obiektów lub zerwania linki, - modele o zwiększonej odporności w całości wykonane ze stali nierdzewnej AISI316L, stopień ochrony IP68 / IP69k. Typ Opis SI8-DC2 PNP NO Rozmiar M8 x 50 mm, strefa 2 mm, przewód 2 m 54,00 SI8-DC2 PNP NO H1 S Rozmiar M8 x 44 mm, strefa 2 mm, złącze M8 3-pin 54,00 SI12-DC4 PNP NO Rozmiar M12 x 61 mm, strefa 4 mm, przewód 2 m 49,00 SI12-DC4 PNP NO H Rozmiar M12 x 65 mm, strefa 4 mm, złącze M12 4-pin 49,00 SI18-DC8 PNP NO Rozmiar M18 x 68 mm, strefa 8 mm, przewód 2 m 54,00 SI18-DC8 PNP NO H Rozmiar M18 x 70 mm, strefa 8 mm, złącze M12 4-pin 54,00 SMF12-C3 PNP NO H Metalowe czoło, M12, strefa 3 mm, złącze M12 4-pin 150,00 SMF18-C5 PNP NO H Metalowe czoło, M18, strefa 5 mm, złącze M12 4-pin 190,00 SMF30-C10 PNP O H Metalowe czoło, M30, strefa 10 mm, złącze M12 4-pin 240,00 CZUJNIKI ATEX 0/20, 1/21, 2/22 - czujniki indukcyjne Namur dla grupy II, kategorii 1, strefa 0 (gaz) oraz 20 (pył) wg dyrektywy 2014/34/EU, - obudowy cylindryczne, prostopadłościenne, z otworem, - czujniki indukcyjne i pojemnościowe 2- i 3-przewodowe dla gr. II, kat. 3D (strefa 22), wyjście DC, AC, przekaźnikowe, - czujniki magnetyczne M12 dla grupy II, kat G/D, - indukcyjne czujniki rotacji M30 dla gr. II, kat. 3D, - czujniki poziomu rotacyjne, gr. II, kat. 1/2D (20/21), - separatory ATEX jedno- i wielokanałowe, dla czujników i sygn. analogowych, bezpieczne zasilanie dla strefy EX, - zgodność z normami IEC , IEC , EN , EN , EN , IEC Typ Opis SI14-N3 AGD1 Czujnik indukcyjny M14, Namur, strefa 3 mm, 1G/D 73,00 SI18-C5 PNP NO AD3 Czujnik indukcyjny M18, PNP NO, strefa 5 mm, 3D 132,00 SC18SP-AE10 NO AD3 Czujnik pojemnościowy M18, AC, strefa 10 mm, 3D 246,00 SMC-12 NO AGD3 Czujnik magnetyczny M12, 2-przewodowy, 3G/D 50,00 CRT30-R10 LB AD3 Indukcyjny czujnik rotacji M30, RPM, 3D 424,00 RL-A AD1/2 220VAC Czujnik poziomu rotacyjny, 230 V AC, 1 RPM, 1/2D 930,00 D5030S Separator EX, Namur, wyjście przek. SPDT, SIL3 560,00 D1042Q Ster. zaworem, lampką, buczkiem, 22 ma, 4 kanały 800,00 CZUJNIKI POZIOMU 20, 21 - dwustanowe wykrywanie poziomu cieczy lub materiałów sypkich w formie proszku, granulatu, ziaren, - czujniki pojemnościowe z elektrodą sztywną 300, 500, 800 mm lub elektrodą na lince o długości do mm, - pojemnościowe w klasycznych rozmiarach M18, M30, - opcjonalnie zwłoka czasowa do 10 minut, - zestaw pojemnościowy z głowicą wytrzymałą do 250 C, - czujniki rotacyjne z 3-stopniową regulacją, opcjonalnie ATEX II 1/3D IP66 T95 C, - czujniki membranowe z płynną regulacją czułości, - pływakowe, wykonane z tworzywa lub stali AISI316, - czujniki konduktancyjne, dla cieczy przewodzących. Typ Opis AEC-CLM Rotacyjny RL-A 110 / 230 V AC 520,00 AEC-CLM Rotacyjny RL-A 24 V DC 650,00 AEC-CLC Pojemnościowy SC-A / 230 V AC, elektroda 300 mm 590,00 AEC-CLC Pojemnościowy SC-F / 220 V AC, linka mm 650,00 AEC-CLM Membranowy SM ,00 AEC-SLM Pływakowy SLM/P-08 NO, obudowa z tworzywa 49,00 AEC-SLM Pływakowy SLM-08 NO GM1, obudowa ze stali nierdzewnej 149,00 CL zestaw Wzmacniacz, 3 elektrody 500 mm oraz uchwyt z 3 zaciskami 250,00 CZUJNIKI MAGNETYCZNE PRZEWODY DO CZUJNIKÓW www astat pl 0/20, 1/21, 2/22 - czujniki i magnesy w szerokim wyborze rozmiarów, - wbudowany kontraktron ze stykiem NO lub NO/NC, - modele aktywne dedykowane dla siłowników, - czujniki bezpieczeństwa z kategorią SIL3 / PL e, - w ofercie również modele bistabilne oraz wykonania ATEX. Typ Opis SMC-08 NO Czujnik M8x40 mm, przewód 2 mb, styk NO 230 V / 0,5 A 35,00 ACM Magnes ferrytowy okrągły o średnicy 20 mm, otwór o śr. 4 mm 5,00 SMP-302 NO Czujnik 32 x 15 mm, przewód 2 mb, styk NO 230 V / 0,5 A 32,00 ACM Magnes ferrytowy 32 x 15 mm, 2 otwory w rozstawie 20 mm 5,00 SHP-6T PNP NO Czujnik do siłownika, 6,2 x 4,2 x 31 mm, kabel 2 m 59,00 SMS36-P5 2NC CL Czujnik bezpieczeństwa 36 x 26 x 13 mm, 2NC, PL e 149,00 - długość przewodu 2, 5 lub 10 m, - M8 3-pin, M8 4-pin, M12 4-pin, proste lub kątowe, - metalowe nakrętki, uszczelki dla wysokiego IP, - w ofercie również złącza okrągłe i zaworowe do samodzielnego montażu. Typ Opis AEC-COC Złącze kątowe M12 4-pin, przewód PVC 2 m 23,00 AEC-COC Złącze proste M8 3-pin, przewód PUR 5 m 30,00 AEC-COC Złącze kątowe M8 3-pin, przewód PUR 5 m 25,00 AEC-COC Złącze proste M12 4-pin, przewód PVC 5 m 25,00 AEC-COC Złącze kątowe M12 4-pin, przewód PVC 5 m 25,00 AEC-COC Złącze proste M12 4-pin, przewód PVC 10 m 43,00 47

48 REGULATORY I PRZETWORNIKI Sebastian Jaśkiewicz s.jaskiewicz@astat.pl REGULATORY - SERIA SCL210 - regulator temperatury do kontroli urządzeń grzewczych lub chłodniczych, - wejście Pt100, J/K lub 4-20 ma, - 1 wyjście przekaźnikowe, -regulacja ON-OFF, -wbudowany brzęczyk, - tablicowy 77 x 33 mm, - stopień ochrony IP65 od czoła. Zasilanie SCL V AC 215,00 REGULATORY - SERIA AR601 - regulator temperatury przeznaczony do regulacji stałowartościowej, - 1 wyjście przekaźnikowe lub SSR, - regulacja ON-OFF z histerezą, autotuning PID, - wyświetlacz LED, wysokość cyfr 9 mm, regulacja jasności świecenia, - tablicowy 48 x 48 mm, - stopień ochrony IP65 od czoła. Opis AR601 Zakres napięć zasilania: V AC, V DC 240,00 REGULATORY - SERIA AR621 - regulator temperatury przeznaczony do regulacji stałowartościowej, - 1 wyjście przekaźnikowe lub SSR, - regulacja ON-OFF z histerezą, autotuning PID, - wyświetlacz LED, wysokość cyfr 10mm, regulacja jasności świecenia, - tablicowy 72 x 36 mm, - stopień ochrony IP65 od czoła. Opis AR621 Zakres napięć zasilania: V AC, V DC 250,00 REGULATORY - SERIA ATR121 - mikroprocesorowy sterownik temperatury, - programowalny rodzaj wejść, - 2 wyjścia konfigurowalne w 4 wariantach, - odczyt LED o wysokości cyfr 14 mm, - regulacja ON-OFF z histerezą, autotuning PID, - tablicowy 77 x 35 mm, - stopień ochrony IP54. Wymiary ATR121 Zasilanie 230 V AC (wersja B) lub 24/12 V AC/DC (wersja AD) 295,00 REGULATORY - SERIA AR662 - regulator uniwersalny z podwójnym odczytem, - 3 wyjścia przekaźnikowe lub SSR, - wyjście analogowe (0/4-20 ma lub 0-10 V), - podwójny wyświetlacz, - regulacja ON-OFF z histerezą, autotuning PID, fuzzy logic PID, - opcjonalnie interfejs RS485, - listwowy 53 x 90 mm, - stopień ochrony IP20. Opis AR662 Zasilanie 230 V AC lub 24 V AC/DC, wyjście analogowe 425,00 AR662 / RS485 Zasilanie 230 V AC lub 24 V AC/DC, wyjście analogowe, RS ,00 REGULATORY - SERIA AR654 - wielokanałowy regulator z rejestracją i timerem, - 4 wejścia uniwersalne z możliwością tworzenia formuł matematycznych, - 4 wyjścia regulacyjne/alarmowe: przekaźnikowe lub SSR, - opcjonalny moduł 4 wyjść analogowych (0/4-20 ma i 0/2V - 10 V), - wybór niezależnych zestawów PID (spośród 8 dostępnych) oraz dobór ich parametrów z elementami fuzzy logic, -Ethernet, USB, RS485, - obudowa tablicowa 96 x 96 mm, - wyświetlacz graficzny 320 x 240 mm z ekranem dotykowym, - stopień ochrony IP30 lub IP65 od frontu, - pamięć wewnętrzna 4 GB, - zasilanie: 230 V AC lub 24 V AC/DC. Opis AR654 4 wejścia uniwersalne, 4 wyjścia przekaźnikowe lub SSR 2100,00 PRZETWORNIKI - SERIA AR580 / AR581 - programowalny przetwornik temperatury, - wejście Pt100 i termopary J, K, S, N, E, - wyjście prądowe 4-20 ma lub napięciowe 0-10 V, - brak separacji galwanicznej wejście / wyjście, - wysoka dokładność i odporność na zakłócenia, - zasilanie V DC, - obudowa do montażu na szynie DIN, - stopień ochrony IP20. PRZETWORNIKI - SERIA AR592, AR593 I AR594 - programowalny przetwornik temperatury i analogowych sygnałów standardowych, - sygnalizacja przekroczenia zakresu przetwarzania lub błędu czujnika, - separacja galwaniczna, - wysoka dokładność i odporność na zakłócenia, - obudowa na szynę DIN, - stopień ochrony IP20. AR ,00 AR ,00 Opis AR592 Wyjście 4-20 ma, zasilanie V DC 275,00 AR593 Wyjście 0/4-20 ma lub 0/2-10 V, zasilanie 24 V AC/DC 305,00 AR594 Wyjście RS485 lub RS232, zasilanie 24 V AC/DC 320,00 48 www astat pl

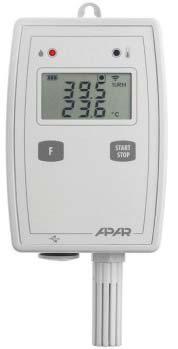

49 MIERNIKI, REJESTRATORY I WYŚWIETLACZE Sebastian Jaśkiewicz s.jaskiewicz@astat.pl PRZETWORNIKI - SERIA AR252 - cyfrowy czujnik wilgotności względnej i temperatury z filtrem ochronnym, - wyświetlacz LCD, 4 cyfry 10 mm, - zakres pomiarowy %RH, od -30 C do 80 C, - wyjście 4-20 ma lub 0-10 V lub RS485, - sonda zintegrowana z obudową, zewnętrzna lub na rurce, - obudowa o wymiarach 94 x 58 mm, - stopień ochrony IP65. PASYWNE SEPARATORY - SERIA AR770 / AR771 - galwaniczna separacja obwodów pętli prądowych, - zasilanie z pętli prądowej, - liniowe przetwarzanie sygnału prądowego 0-22 ma na sygnał prądowy 0-22 ma, - dopuszczalne przeciążenie 40 ma, - wysoka dokładność i odporność na zakłócenia, - obudowa do montażu na szynie DIN, - stopień ochrony IP20. AR ,00 AR252/LCD 405,00 Wymiary AR770 17,5 x 90 x ,00 AR771 6,2 x 76,9 x 99,1 145,00 MIERNIKI - SERIA AR500 - cyfrowy miernik temperatury i analogowych sygnałów standardowych, - wyświetlacz LED 10 mm, - zasilanie 7-36 V DC lub 6-26 V AC, - obudowa tablicowa 48 x 24 mm, - stopień ochrony IP54 od czoła. Opis AR500 Różne kolory wyświetlacza: czerwony, zielony, niebieski 320,00 MIERNIKI - SERIA AR517 - cyfrowy miernik temperatury i analogowych sygnałów standardowych, - wyjście analogowe (0/4-20 ma lub 0-10V), - opcjonalnie interfejs RS485, - 5 kolorowy wyświetlacz, cyfry 20 mm, - tablicowy 96 x 48 mm. Opis AR517 Zasilanie 230 V AC lub 24 V AC/DC, wyjście analogowe 385,00 AR517 / RS485 Zasilanie 230 V AC lub 24 V AC/DC, wyjście analogowe, RS ,00 DWUKANAŁOWE WYŚWIETLACZE WIELKOGABARYTOWE - SERIA AR751 / AR753 - dwukanałowy wyświetlacz do pomiaru temperatury i analogowych sygnałów standardowych z funkcjami matematycznymi, alarmami i zegarem, - wyjście analogowe (0/4-20 ma lub 0-10 V), -RS485, - obudowa 300 x 106 mm, - stopień ochrony IP51. 4 kolorowy wyświetlacz Opis AR751 4 kolorowy wyświetlacz LED 57 mm 1 100,00 AR753 4 kolorowy wyświetlacz LED 100 mm 1 775,00 ZADAJNIKI - SERIA AR915 - dwa tryby pracy: zadajnik temperatury lub miernik temperatury - uniwersalne wejście/wyjście: Pt100, Ni100, J, K, S, B, R, T, E, N, mv, Ω, - zadawanie wielkości wyjściowej bezpośrednio w C lub jednostkach fizycznych (Ω, mv), - obudowa o małych gabarytach wyposażona w laboratoryjne złącza bananowe, - wyświetlacz LCD oraz funkcjonalna klawiatura, - zasilanie przy pomocy dwóch baterii lub akumulatorów AA (R6), - możliwość testowania urządzeń pomiarowych, czujników temperatury, funkcje diagnostyczne, - szybki i prosty odczyt rodzaju ustawionego czujnika temperatury. AR ,00 REJESTRATORY - SERIA AR236B - wysokiej jakości logger do rejestracji wilgotności względnej i/lub temperatury z długoterminową stabilnością pomiarów, - zakres pomiarowy dla sondy: wilgotność %RH, temperatura od -30 C do 80 C lub od -50 C do 120 C, - szeroki wybór sposobów uruchamiania rejestracji, - interfejs USB do komunikacji z komputerem, - wyświetlacz LCD, 2 diody alarmowe LED czerwone, brzęczyk, - obudowa przenośna 77 x 111 x 32 mm (bez sondy pomiarowej i uchwytu), - stopień ochrony obudowy IP65, IP41 dla sondy pomiarowej, - wbudowana pamięć danych 4 MB, - zasilanie z baterii litowej AA (do 15 lat pracy na nowej baterii), - energooszczędny interfejs radiowy Bluetooth (jako opcja). Opis AR236.B/1 Sonda pomiarowa zintegrowana 440,00 AR236.B/1/BT Sonda pomiarowa zintegrowana, Bluetooth 520,00 www astat pl REJESTRATORY - SERIA AR407 - wielokanałowy radiowy i przewodowy rejestrator danych, - 16 wejść pomiarowych do prezentacji i rejestracji danych z czujników AR43x, - 4 wyjścia alarmowe/regulacyjne: przekaźnikowe lub SSR, - współpraca z czujnikami bezprzewodowymi: AR431/432, AR435/436, AR433/434, - 7 kanałów radiowych, transmisja w pasmie MHz (zasięg do 200 m w przestrzeni otwartej), - interfejs USB, RS485, Ethernet, MODBUS-RTU/TCP, - obudowa tablicowa 96 x 96 mm, - wyświetlacz graficzny 320 x 240 mm z ekranem dotykowym, - stopień ochrony IP30 lub IP65 od frontu, - pamięć wewnętrzna 4 GB, - podtrzymanie bateryjne (do 8 lat ciągłej pracy), - zasilanie: 230 V AC lub 24 V AC/DC. AR ,00 49

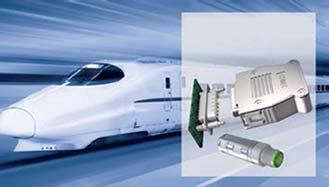

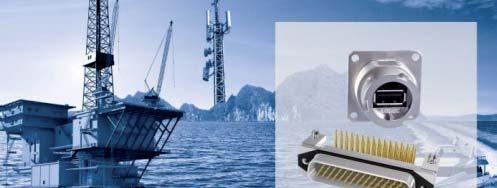

50 ZŁĄCZA I PRZEWODY Damian Gajewski d.gajewski@astat.pl ZŁĄCZA OKRĄGŁE ZŁĄCZA I OBUDOWY D-SUB IP67 IP67 IP69K SMD THT EMC Press fi t Złącza na panel, do PCB, rozdzielacze sygnałów, wtyczki na kabel i prefabrykowane z kablem: M8, M12, 7/8, Rund24 i RJ45 - dedykowane do czujników i koncentratorów oraz transmisji danych: ethernet, profinet, DeviceNet, Profibus, EtherCat, CanBus. 600 V AC, 12 A, 10 Gbit/s, 3-12 pinów. Kodowania: A, B, C, D, L, P, S, T, X. Montaż SMD, THT. Kable PUR i PVC Złącza i obudowy D-Sub IP67 w tym D-Sub Combi oraz z wbudowanymi filtrami, MIL-C-24308, na przewód i do PCB. 40 A, 300 V, 2 GHz, 78 pin, cykli łączeniowych. Opis Wtyk żeński M8 3pin prosty A-code 2m PVC szary 16, Gniazdo żeńskie M12 4pin kątowe do PCB Ethernet D-code 15, Wtyk męski 7/8" 4+PE pin prosty 6-12mm śrubowy 39, Rozdzielacz typ Y 4/3 pin M12 męski - 2x M8 żeński prosty 62,50 Opis 6STD15SAM99B30X Gniazdo D-Sub IP67 15pin na przewód AWG20 39, Obudowa D-Sub 15pin IP67 plastik czarny jack screw 19, Zaślepka D-Sub 15pin IP67 metalowa UNC4-40 z linką 22,00 4STD15PAM99A10X Wtyk D-Sub 15pin do obudowy IP67 18,50 ZŁĄCZA I OBUDOWY D-SUB ZŁĄCZA RJ45, USB, LC IP67 SMD THT EMC Press fi t IP67 Złącza i obudowy D-Sub na kabel, do druku i na taśmę IDC, z filtrami, MIL-C-24308, D-Sub Combi max 3,8 kv i 40 A oraz 2 GHz cykli łączeniowych Opis 302A10019X Gniazdo D-Sub 9pin na przewód AWG20 2, W3SXX99A10X Gniazdo D-Sub 3W3 STP bez styków otwór 3mm 3,00 132J14019X Styk żeński wysokonapięciowy AWG łączeń 17,00 165X10959X Obudowa D-Sub 9pin metalizowana jack screw 9,60 MAP1XAAAH02R162X Adapter D-Sub 9pin filtr PI 2x830 pf gniazdo/wtyk 60,80 Złącza grodziowe RJ45 Cat. 5e i 6A, USB 2.0 i 3.0, mini USB oraz optyczne LC, obudowy plastikowe w 6-ciu kolorach oraz metalizowane, metalowe - cynk i stal nierdzewna, połączenie gwintowane lub bagnetowe, zaślepki ochronne. Opis Wtyk RJ45 IP67 Ethernet plastik czarny Cat.5e bagnet 15, Adapter RJ45 IP67 Ethernet plastik czarny Cat.5e 28, Adapter USB2.0 IP67 plastik typ A bagnet zaślepka 30, Wtyk LC IP67 duplex plastik czarny singlemode bagnet 67, Adapter Mini USB2.0 IP67 plastik bagnet PCB zaślepka 26,60 ZŁĄCZA DO PCB THT Press fi t Złącza do PCB: DIN i oraz 41651, ATCA, Compact PCI ,8 kv, 40 A max, HF 50Ω i 75Ω, do 96 pinów, cykli łączeniowych. ZŁĄCZA ZAWOROWE SUPERSEAL I DT IP67 Złącza zaworowe Superseal i DT, 2-12 pin, izolacja PUR i PVC, sygnalizacja LED, zabezpieczenie przepięciowe, długość 2-10m, gwint na peszel ochronny, V, 8 A. Opis 121A10279X Wtyk DIN41612 B/2 32pin kątowy 5,40 101C10079X Wtyk DIN pin kątowy 500 łączeń 8,70 121A10039X Wtyk DIN41612 B 64pin kątowy 6,40 122E11649X Gniazdo H15 do lutowania przewodu 29,00 Opis Gniazdo DT 2pin LED-protect 2m PUR 39, Wtyk DT 4pin M12x1 2m PUR czarny 51, Gniazdo DT 2pin LED-protect 0,5m PUR singlewire 35, SuperSeal gniazdo 4pin 2m PUR 48,00 Producent złączy oraz okablowania do automatyki i elektroniki Serii: M8, M12, 7/8, RJ45, USB, Fiber Optic LC, D-Sub, utca, ATCA, PCI104, CPCI, DIN EN 60603, 41617, 41651, IDC. Wykonania standardowe lub wg specyfikacji klienta. Możliwość modyfikacji koloru niektórych obudów, standardowych długości przewodów oraz konfiguracji połączeń elektrycznych. Certyfikaty i normy: CE, UL, VDE, RoHs, IP67, EMC, MIL-C www astat pl

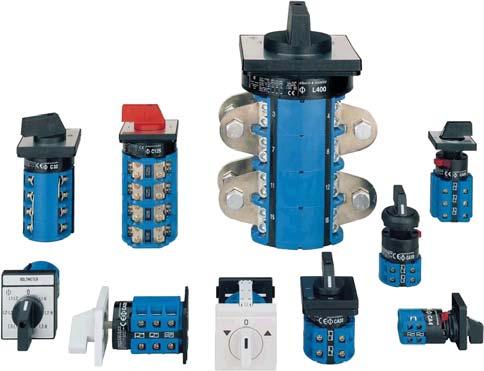

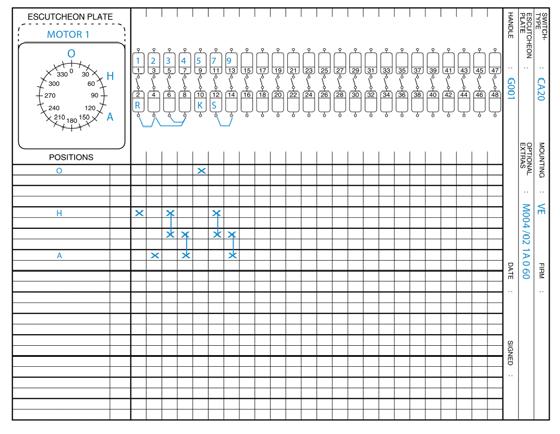

51 ŁĄCZNIKI ELEKTRYCZNE Krzysztof Świderski WYŁĄCZNIKI Ą GŁÓWNE EX STACYJKI KLUCZYKOWE IP66/67 - różne programy łączeń, - małe wykonania (tabliczka od 30 x 30 mm), - możliwość zastosowania unikatowych stacyjek, - stopień ochrony IP66/67/69K, - montaż w otwór Ø22. IP66 - wersje 3-, 4- i 6-polowe, - opcja styków pomocniczych, - pokrętła szaro-czarne lub żółto-czerwone. Prąd [A] Wersja Pokrętło KG20T203/NL-EXR KNBOX 25 3 pola żółto-czerwone 190,50 KG32T203/NL-EXR KNBOX 32 3 pola żółto-czerwone 197,66 KG41T203/NL-EXR KNBOX 40 3 pola żółto-czerwone 258,28 KG64T203/NL-EXR KNBOX 55 3 pola żółto-czerwone 270,18 [EUR] WYŁĄCZNIKI GŁÓWNE IP69k WYŁĄCZNIKI GŁÓWNE EMC IP66/67 IP66/67 - wersje 3-, 4- i 6-polowe, - 20 A A (5,5 kw kw), - stopień ochrony IP66/67, - opcja styków pomocniczych, - pokrętła szaro-czarne, lub żółto-czerwone. - podłączenie przewodu ekranowanego, - wersje 3-, 4- i 6-polowe, - wyposażone w styki pomocnicze PE, NO i NC, - pokrętła szaro-czarne lub żółto-czerwone. Prąd [A] Wersja Pokrętło Prąd [A] Wersja Pokrętło KG125T203/04E 125 montaż na panel żółto-czerwone [EUR] 91,80 KG10T203/D-A076KS51V 20 3 pola żółto-czerwone [EUR] 38,96 KG160T203/04E 160 montaż na panel żółto-czerwone 116,42 KG20T203/D-A159KL51V 25 3 pola żółto-czerwone 47,58 KG210T203/05E 200 montaż na panel żółto-czerwone 142,76 KG32T203/D-A117KL51V 32 3 pola żółto-czerwone 51,26 KG250T203/05E 250 montaż na panel żółto-czerwone 144,72 KG41T203/D-A145KL11V 40 3 pola żółto-czerwone 61,60 KG315T203/05E 315 montaż na panel żółto-czerwone 183,77 KG64T203/D-A173KL11V 63 3 pola żółto-czerwone 67,76 KG125T203/76STM 125 w obudowie żółto-czerwone 218,07 KG80T203/D-A108KL71V 80 3 pola żółto-czerwone 98,41 KG160T203/76STM 160 w obudowie żółto-czerwone 241,04 KG100T203/D-A120KL71V pola żółto-czerwone 109,23 KG250T203/36STM 250 w obudowie żółto-czerwone 344,94 KG125T203/D-A082STM pola żółto-czerwone 354,89 KG315T203/36STM 315 w obudowie żółto-czerwone 438,48 KG160T203/D-A077STM pola żółto-czerwone 379,42 KG250T203/D-A075STM pola żółto-czerwone 414,35 KG315T203/D-A034STM pola żółto-czerwone 549,00 ŁĄCZNIKI STEROWNICZE WYKONANE ZGODNIE Z WYMAGANIAMI KLIENTA Na życzenie klienta firma K&N wykonuje specjalne programy łączeń (na podstawie przykładowej tabelki). Duży wybór łączników krzywkowych uzupełniony jest o dużą różnorodność wyposażenia dodatkowego np.: - stacyjki kluczykowe, - urządzenia do blokady kłódką, - przedłużenia osi, sprzęgi drzwiowe, - styki pomocnicze, - obudowy, - lampki kontrolne, - grawerki / nadbudówki grawerek. www astat pl 51

52 ELEKTROMAGNESY Krzysztof Świderski ELEKTROMAGNESY MOCUJĄCE - SERIA GMHX - wysokowydajne elektromagnesy mocujące wymagają zasilania 24 V DC, - wykonania z kotwicą GZZE, umożliwiającą zaczep lub bez kotwicy, - dostępne są w 8 wielkościach wymiarowych, zaczynając już od średnicy 20 mm aż do 100 mm, - maksymalna siła mocująca to aż N, - mocowanie w centralnym otworze gwintowanym oraz niewielka masa elektromagnesu, pozwala na ich łatwy montaż oraz możliwość zastosowania w wielu aplikacjach, - duża siła przyczepności pozwala za zastosowanie np. w technice transportu bliskiego jak: transport blach oraz separacji zanieczyszczeń metalicznych. Średnica Siła [N] Napięcie zasilania [V DC] [EUR] GMHX020X00A ,70 GMHX025X20A ,30 GMHX030X20A ,20 GMHX040X20A ,30 GMHX050X20A ,30 GMHX065X20A ,00 GMHX080X20A ,10 GMHX100X20A ,90 ELEKTROMAGNESY MOCUJĄCE Z MAGNESEM TRWAŁYM - SERIA GMPX - w stanie bezprądowym siła trzymająca wytwarzana jest przez zintegrowany magnes otwarty, - zasilanie prądem siła trzymająca jest kompensowana, - mocowanie przy pomocy centralnie położonego otworu magnetycznego, - przykłady zastosowania: budowa maszyn i przyrządów, technika transportu bliskiego, przyrządy przytrzymywania drzwi, różnego rodzaju ryglowania. Średnica Siła [N] [EUR] GMPX025X00B ,50 GMPX030X00B ,90 GMPX035X00B ,00 GMPX050X00B ,00 ELEKTROMAGNESY PRZESUWNE - SERIA GTCA - z wysuwaną kotwicą, - zasilane prądem stałym, - maksymalny suw kotwicy do 45 mm, - siła do 69 N, - przykłady zastosowania: obrabiarki, maszyny pakujące, maszyny dla przemysłu tekstylnego, technika regulacji i sterowanie. ELEKTRORYGLE - SERIA GHUZ - suw do 10 mm, - siła ryglująca do 57 N, - wykonanie ciągnąc (w stanie bezprądowym zaryglowanie) lub naciskając (w stanie bezprądowym odryglowanie). Suw Siła [N] Napięcie zasilania [V DC] [EUR] GTCA040X20A ,30 GTCA050X20A ,90 GTCA060X20A ,00 GTCA070X20A ,50 GTCA080X20A ,00 GTCA090X20A ,00 GTCA100X20A ,00 Suw Położenie w stanie bezprądowym Napięcie zasilania [V DC] [EUR] GHUZ017K20A01 2,5 zaryglowany 24 55,70 GHUZ017L20A01 2,5 odryglowany 24 49,00 GHUZ032M30A01 6 zaryglowany ,70 GHUZ032N30A01 6 odryglowany ,10 GHUZ040M30A01 8 zaryglowany ,20 GHUZ040N30A01 8 odryglowany ,30 GHUZ050E43A01 10 zaryglowany ,50 GHUZ050H43A01 10 odryglowany ,50 ELEKTROMAGNESY WIBRACYJNE ELEKTROMAGNESY OBROTOWE Elektromagnesy wibracyjne zwane również elektrowibratorami serii WZA, YZA oraz YZU do bezpośredniego podłączenia do sieci lub przez prostownik jednopołówkowy. - przykład zastosowania: jako napęd do systemów wibracyjnych w technice transportu bliskiego np. wyciągania, przesiewania, zagęszczania, uszczelniania Elektromagnesy obrotowe serii GDA, GDR oraz GDC o kącie wychylenia do 110 ze sprężyną zwrotną. - przykłady zastosowania: obrabiarki, maszyny pakujące, maszyny dla przemysłu tekstylnego, technika regulacji i sterowanie. 52 www astat pl

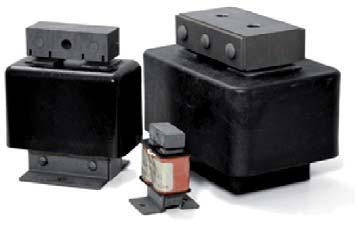

53 PRZEKŁADNIKI NISKIEGO NAPIĘCIA Karolina Kurzyk PRZEKŁADNIKI DO CELÓW POMIAROWYCH - SERIA ASK, ASR PRZEKŁADNIKI JEDNOFAZOWE DO CELÓW POMIAROWYCH - SERIA WSK - na szynę płaską i przewód, - dla znamionowego prądu pierwotnego 30 A A, - dla znamionowego prądu wtórnego 5 A lub 1 A, - klasa dokładności 3 ; 1 ; 0,5. cena katalogowa - już od 60,00 PLN netto - z uzwojeniem pierwotnym, - dla znamionowego prądu pierwotnego 1 A A, - dla znamionowego prądu wtórnego 5 A lub 1 A, - klasa dokładności 1 ; 0,5. cena katalogowa - już od 119,00 PLN netto PRZEKŁADNIKI Z ZINTEGROWANYM PRZETWORNIKIEM - SERIA SWMU PRZEKŁADNIKI PRĄDOWE UNIWERSALNE NA SZYNĘ I PRZEWÓD - dla znamionowego prądu pierwotnego 1A 800 A, - sygnały wyjściowe 0 20 ma, 4 20 ma, 0 10 V, 2 10 V, - klasa dokładności 0,5, - zasilanie pomocnicze: 230 V AC, 24 V DC, bez zasilania, - przeciążalność prądowa: 1,2 x In (ciągła), 8 x In / 40sek. cena katalogowa - już od 485,00 PLN netto - dla znamionowego prądu pierwotnego 100 A 400 A, - dla znamionowego prądu wtórnego 5 A, - klasa dokładności 1 / 0,5, - napięcie pracy: Un 0,72 kv, - montaż: na płycie montażowej lub szynie DIN. cena katalogowa już od 29,00 PLN netto PRZEKŁADNIKI Z OTWIERANYM RDZENIEM - SERIA PRO Przekładniki prądowe z rozpinanym rdzeniem przystosowane są do szybkiego montażu bez konieczności odłączania zasilania. Umożliwiają łatwą instalację na istniejącym układzie pod napięciem. Dzięki otwieranemu rdzeniowi instalacja możliwa jest bez konieczności demontażu i przecinania przewodu. SERIA PRO24 SERIA PRO36 - dla znamionowego prądu pierwotnego 100 A A, - dla znamionowego prądu wtórnego 5 A, - klasa dokładności 0,5, - moc 1,5 VA, - otwór 24 mm, - w zestawie przewód 1 m, - przewód czerwony = S1, - przewód czarny = S2, - kierunek przepływu prądu - strzałka wewnątrz obudowy. - dla znamionowego prądu pierwotnego 250 A A, - dla znamionowego prądu wtórnego 5 A, - klasa dokładności 0,5, - moc 2 VA, - otwór 36 mm, - w zestawie przewód 1 m, - przewód czerwony = S1, - przewód czarny = S2, - kierunek przepływu prądu - strzałka wewnątrz obudowy. cena katalogowa już od 145,00 PLN netto Prąd Moc 7010 PRO24-CT5-100c 100 / 5 1,5 VA 7019 PRO24-CT5-150c 150 / 5 1,5 VA 7012 PRO24-CT5-200c 200 / 5 1,5 VA 7013 PRO24-CT5-250c 250 / 5 1,5 VA 7014 PRO24-CT5-300c 300 / 5 1,5 VA Prąd Moc 7015 PRO36-CT5-250c 250 / 5 2 VA 7016 PRO36-CT5-300c 300 / 5 2 VA 7017 PRO36-CT5-400c 400 / 5 2 VA 7018 PRO36-CT5-600c 600 / 5 2 VA PRZEKŁADNIKI nn DO ROZLICZEŃ Z ENERGETYKĄ klasa 0,5 (s), 0,2 (s) świadectwo wzorcowania DUŻE STANY MAGAZYNOWE ATRAKCYJNE CENY Do każdego przekładnika dostarczamy świadectwa wzorcowania Okręgowego Urzędu Miar lub innego laboratorium akredytowanego! www astat pl 53

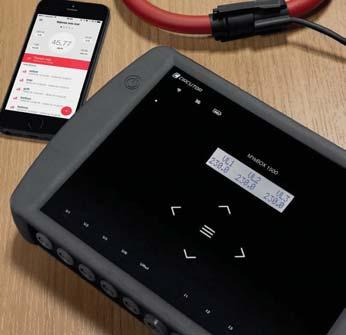

54 PRZETWORNIKI POMIAROWE, GENERATORY I ANALIZATORY WIELOFUNKCYJNY PROGRAMOWALNY PRZETWORNIK - SERIA SINEAX DM5S Michał Brukwiński m.brukwinski@astat.pl NOWOŚĆ GENERATOR STATYCZNY MOCY BIERNEJ - SERIA SVG RS 485 4x AO Port USB - wielofunkcyjny, - port USB, - Modbus RTU, - do 4 wyjść analogowych, - klasa 0,5s do pomiaru energii. ANALIZATOR JAKOŚCI ENERGII LINAX PQ3000 Klasa A LCD diplay WEB serwer - Klasa A, - IEC edycja 3, - web serwer (polska wersja), - eksport plików do formatu PQDIF, - raport EN z poziomu web serwera, - kolorowy graficzny wysokokontrastowy wyświetlacz, - uniwersalne moduły I/O, - interfejs IEC61850, - synchronizacja za pomocą GPS, - wykrywanie prądów zwarciowych, - UPS. NOWOŚĆ PRZENOŚNY ANALIZATOR PARAMETRÓW SIECI - MYeBOX Klasa A Klasa S Jedna uniwersalna aplikacja Dzięki aplikacji MYeBOX będziesz miał dostęp do urządzeń oraz bezprzewodowe połączenie ze sprzętem. Będziesz mógł konfigurować posiadane analizatory MYeBOX i zdalnie przeglądać dane, bez konieczności przemieszczania się do odpowiedniej instalacji. Dodatkowe korzyści: - wyświetlanie pomiarów w czasie rzeczywistym, - przesyłanie alarmów za pomocą poczty elektronicznej, - inicjowanie i zatrzymywanie rejestracji danych, - dostęp do zgromadzonych danych i ich wyświetlanie, - generowanie plików STD kompatybilnych z PowerVision Plus, - przesyłanie zgromadzonych danych do MYeBOX Cloud, - dzielenie się w prosty sposób plikami. ISO MYeBOX pozwala Ci zabrać ze sobą, w dowolne miejsce i w dowolnym momencie, wszystkie informacje o dokonanych pomiarach. Niezbędne narzędzie do wykonywania wszelkiego rodzaju audytów energetycznych lub certyfikacji ISO Najbardziej wszechstronna kompensacja Generator statyczny mocy biernej SVG to urządzenie elektroniczne służące do kompensacji mocy biernej, zarówno pojemnościowej jak i indukcyjnej. Jego zasada działania jest podobna do zasady działania filtra aktywnego: generator SVG dostarcza prąd w sposób odwrotny, aby przeciwdziałać mocy nieużytecznej (indukcyjnej i pojemnościowej) w instalacji, pozwalając tym samym uzyskać docelowy cosφ. SVG kompensuje moc bierną w sposób natychmiastowy oraz dostosowuje się do zapotrzebowania w czasie rzędu tysięcznych sekundy. Dodatkowo, w systemach niesymetrycznych, dokonuje kompensacji faza do fazy. SVG jest idealnym urządzeniem do zastosowania w przypadku instalacji, w których system opłat karnych za pobór mocy biernej jest bardzo rygorystyczny. Korzyści: - natychmiastowa kompensacja - urządzenie zapewnia szybki czas reakcji poniżej 20 ms, który zapewnia wysoką skuteczność działania dzięki rozwinięciu technologii IGBT, - minimalny zakres konserwacji - nie zawiera komponentów elektromechanicznych, w związku z czym nie ma konieczności wymiany części, - stabilność napięcia sieciowego - zmiany napięcia sieciowego nie mają wpływu na prąd wyjściowy, - brak rezonansu - technologia SVG nie wytwarza rezonansu z harmonicznymi instalacji, - brak opłat za moc bierną, - zintegrowany serwer WWW, - wyświetlacz dotykowy. MYeBOX 150 posiada następujące charakterystyki i funkcje: - 4 wejścia pomiaru napięcia (U1, U2, U3, Un), - 4 wejścia pomiaru prądu (I1, I2, I3, In), - pomiar głównych parametrów elektrycznych, - energia pobierana i wytwarzana, - pomiar parametrów jakości sieci, - pomiar rzeczywistej wartości skutecznej (TRMS), - pomiar poboru i produkcji (4Q), - rejestr zdarzeń dotyczących jakości napięcia zgodnie z EN 50160, - rejestr stanów przejściowych i zdarzeń systemu (EVA), - pomiar zgodnie z EN , - ekran LCD, klawiatura pojemnościowa, - wysyłanie alarmów za pomocą a, - komunikację Wi-Fi (punkt dostępu / terminal). Oprócz tych charakterystyk i funkcji, MYeBOX 1500 posiada również: - 1 wejście pomiaru napięcia Uref, - 1 wejście pomiaru prądu upływowego, - 2 wejścia tranzystorowe do centralizacji impulsów, - 2 wyjścia tranzystorowe do alarmów, - komunikacja 3G. kw 54 www astat pl

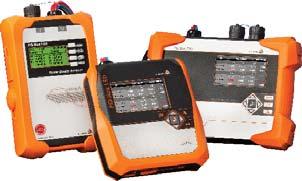

55 ANALIZATORY JAKOŚCI ENERGII ELEKTRYCZNEJ Radosław Wiśniewski PRZENOŚNE ANALIZATORY JAKOŚCI ENERGII ELEKTRYCZNEJ Zapytaj o cenę promocyjną! Typ analizatora jakości energii PQ-BOX 100 PQ-BOX 150 PQ-BOX 200 Opcje analizatora Basic B0 Light B1 Expert B2 Basic B3 Basic B2 Light B0 Expert B1 T0 T1 Pamięć / GB 2 4 do 32 4 do 32 Częstotliwości próbkowania (napięcie), częstotliwości próbkowania (prąd) 10,24 khz 20,46 khz 40,96 khz Rejestrator stanów nieustalonych 200 khz, 500 khz, 1 MHz, 2 MHz, 4 MHz MHz Wejścia napięciowe 5 4 (24 bit) 5 (24 bit) Wejścia prądowe 4 4 (24 bit) 5 (24 bit) Czas podtrzymania zasilania z akumulatora 30 s 4 h 4 h 3,5 h Stopień ochrony IP65 IP65 IP65 Wejście analogowe (1 000 mv) x x Wejście binarne x x Automatyczna ocena jakości zasilania zgodnie z: PN-EN50160 / IEC / IEC (KLASA1;2;3) / NRS048 / IEEE 519 / VDE N-4105 oraz - x x - x x x x x Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. Możliwość ustawienia dowolnego interwału pomiaru: 200 ms, 3 s i w zakresie 1 s do 30 minut (> parametrów mierzonych równoczenie) x x x x x x Pomiar parametrów energii elektrycznej: napięć prądów, harmonicznych w napięciu i w prądzie, mocy i energii w układzie czterokwadrantowym x x x x x x x x x (wartości średnie, minimalne i maksymalne) Rejestracja on-line Częstotliwości próbkowania rejestratora oscyloskopowego 10,24 khz 20,46 khz 40,96 khz Prostopadłościan mocy czynnej, biernej, pozornej i dystorsji x x x x x x x x x Harmoniczne w napięciu i prądzie - x x - x x x x x Grupowanie interharmonicznych (U, I) x x x x x x x x x Harmoniczne w napięciu i prądzie dla zakresu częstotliwości od 2 khz od 9 khz w pasmach 200 Hz x - x Kierunek przepływu harmonicznych oraz kąt fazowy harmonicznych w prądzie x x x - - x x x x Funkcje wyzwalania (Rec A / Rec B) Wyzwalanie ręczne - x x - x x x x x Wyzwalanie po przekroczeniu określonej wartości RMS (U, I) x x x x x Wyzwalanie zmianą wartości RMS (U, I) x x x x x Wyzwalanie zmianą kąta fazowego x x x x Wyzwalanie obwiednią x x x x Wyzwalanie czasowe x x x x Wyzwalanie automatyczne x x Wyzwalanie wejściem binarnym (0-250 V AC/DC; 10 V próg) x x Wyzwalanie szybkością zmian częstotliwości df / dt x x x x Opcja R1 Rejestrator napięć i prądów sygnałów sterujących RSC 100 Hz do 3 khz R1 R1 R1 R1 R1 R1 R1 R1 R1 Opcja S1 WLAN / WiFi S1 S1 S1 S1 S1 S1 STACJONARNY ANALIZATOR JAKOŚCI ENERGII ELEKTRYCZNEJ - SERIA PQI-DA SMART Zapewnia w zakładzie przemysłowym niezawodną rejestrację zużycia energii elektrycznej i parametrów jakościowych oraz zakłóceń w sieci nn. PQI-DA smart posiada certyfkat zgodności z normą IEC ed. 3 (2015) dla mierników klasy-a. Zapytaj o cenę promocyjną! PRZETESTUJ ANALIZATOR W SWOJEJ APLIKACJI WYPOŻYCZALNIA ANALIZATORÓW FIRMY A-EBERLE Kontakt: Anna Hońdo a.hondo@astat.pl www astat pl 55

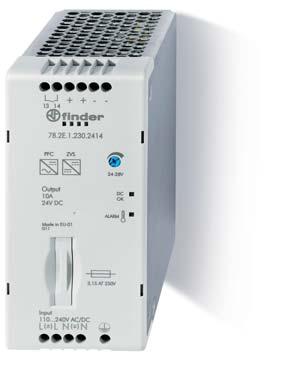

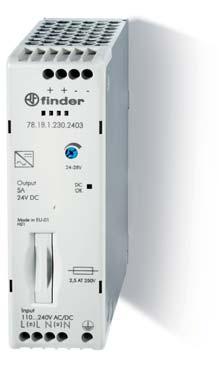

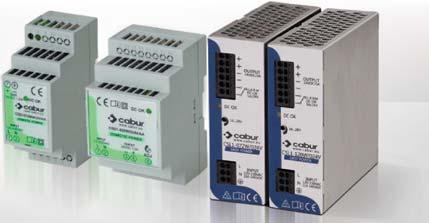

56 ZASILACZE PRZEMYSŁOWE ZASILACZE PRZEMYSŁOWE NA SZYNĘ DIN - SERIA CSF SELV - wąska metalowa obudowa, - możliwość przeciążania 150% przez minimum 5 sekund, - zestyk alarmowy, sygnalizacja DC-OK, - spełnienie wymagań normy maszynowej EN , - modele P posiadają możliwość redundancji. NOWOŚĆ Przemysław Datkiewicz p.datkiewicz@astat.pl ZASILACZE MODUŁOWE I PRZEMYSŁOWE NA SZYNĘ DIN - SERIA DOMOTIC POWER & EASY POWER SELV Zasilacze ogólnego przeznaczenia: - seria CSD - obudowa modułowa z tworzywa, - seria CSL - metalowa przemysłowa obudowa. U WEJ [V AC] U WYJ [V DC] I WYJ [A] Wymiary (szer. x wys. x głęb.) Napięcie wejściowe 1-fazowe CSF85C ,5 (50 C) 39 x 115 x ,00 CSF120C (50 C) 39 x 115 x ,00 CSF120CP (50 C) 39 x 115 x ,00 CSF240C (50 C) 64 x 118 x ,00 CSF240CP (50 C) 64 x 118 x ,00 CSF500C (50 C) 80 x 127 x ,00 U WEJ [V AC] U WYJ [V DC] I WYJ [A] Wymiary (szer. x wys. x głęb.) CSD1015W012VAA ,2 (60 C) 35 x 90 x ,00 CSD1015W024VAA ,6 (60 C) 35 x 90 x ,00 CSD1030W012VAA (55 C) 53 x 90 x ,00 CSD1030W024VAA ,2 (60 C) 53 x 90 x ,00 CSD1072W012VAA (55 C) 71 x 90 x ,00 CSD1072W024VAA (55 C) 71 x 90 x ,00 CSL1072W024VAA (50 C) 40x 115 x ,00 CSL1120W024VAA (50 C) 40x 115 x ,00 ZASILACZE PRZEMYSŁOWE UNIWERSALNE NA NAPIĘCIE WEJŚCIOWE SELV - akceptowalny szeroki zakres napięcia wejściowego, - wąska metalowa obudowa, - możliwość przeciążania 150% przez minimum 5 sekund, - spełnienie wymagań normy maszynowej EN ZASILACZE PRZEMYSŁOWE TRÓJFAZOWE SELV - wąska metalowa obudowa, - możliwość przeciążania 150% przez minimum 5 sekund, - spełnienie wymagań normy maszynowej EN , - zasilacz CSG2401C - posiada dodatkowe funkcje np. współpraca z baterią. U WEJ [V AC] U WYJ [V DC] I WYJ [A] Wymiary (szer. x wys. x głęb.) CSW121B 1,2 fazy (50 C) 39 x 115 x ,00 CSW121C 1,2 fazy (50 C) 39 x 115 x ,00 CSW241B 1,2,3 fazy (50 C) 55 x 115 x ,00 CSW241C 1,2,3 fazy (50 C) 55 x 115 x ,00 CSW241DP 1,2,3 fazy (50 C) 55 x 115 x ,00 U WEJ [V AC] U WYJ [V DC] I WYJ [A] Wymiary (szer. x wys. x głęb.) CSG481C 3x (50 C) 73 x 140 x ,00 CSG500C 3x (50 C) 80 x 127 x ,00 CSG720C 3x (50 C) 80 x 127 x ,00 CSG960C 3x (50 C) 80 x 127 x ,00 CSG2401C 3x (45 C) 310 x 170 x ,00 KONWERTERY SYGNAŁÓW ANALOGOWYCH - potrójna separacja galwaniczna, - programowanie za pomocą przełączników, - dokładność pomiaru 0,1%. KONWERTERY SYGNAŁÓW ANALOGOWYCH Z KOMUNIKACJĄ MODBUS RTU - potrójna separacja galwaniczna, - 4 niezależne kanały wejściowe, - sygnał wyjściowy: Modbus RTU, - programowanie za pomocą wejścia USB lub Modbus RTU, - zakres temperatury pracy od -40 C do + 70 C. Wejście Wyjście CWNAA V / 0-20 m A / 4-20 ma 0-10 V / 0-20 ma / 4-20 ma WAA A 0-10 V / 0-20 ma / 4-20 ma WAA A 0-10 V / 0-20 ma / 4-20 ma WAA A 0-10 V / 0-20 ma / 4-20 ma CWPT PT100 od -50 C do 400 C 0-10 V / 0-20 ma / 4-20 ma CWTH termoelementy od -50 C do C 0-10 V / 0-20 ma / 4-20 ma Wejście Wyjście CIO4VMB od -10 do 10 V Modbus RTU CIO4IMB od -20 do 20 ma Modbus RTU CIO4TMB termoelementy: J, K, S, R, B, E, T, N Modbus RTU CIO4RMB termometry rezystancyjne: PT100, PT200, PT500, PT1000, NI120, NIFE604, rezystory, potencjometry Modbus RTU 56 www astat pl

57 ZASILACZE PRZEMYSŁOWE I BUFOROWE Przemysław Datkiewicz p.datkiewicz@astat.pl ZASILACZE PRZEMYSŁOWE NA SZYNĘ DIN - SERIA FLEX W ZASILACZE BUFOROWE NA SZYNĘ DIN - SERIA CBI W U WEJ [V AC] U WEJ [V AC] - kompaktowe wymiary, - możliwe wysokie temperatury pracy aż do 60 C, - możliwe czasowe przeciążenia aż 50% mocy nominalnej, - wysoka sprawność ograniczająca straty mocy, - możliwa praca równoległa w celu zwiększenia mocy bądź redundancja, - zestyk informujący DC OK. U WYJ [V DC] - zasilacze buforowe Adel System V AC / V DC po podłączeniu akumulatorów tworzą UPS niskiego napięcia, - sygnalizacja diodowa, - zestyki informujące o potrzebie wymiany akumulatorów, - zasilanie z akumulatorów, - sygnalizacja ładowania, - możliwość ustawienia prądu ładowania akumulatora, - możliwość komunikacji MODBUS dla największych mocowo typów. U WYJ [V DC] SELV SELV I WYJ [A] Wymiary (szer. x wys. x głęb.) CBI123A x 115 x ,00 CBI126A x 115 x ,00 CBI1210A x 115 x ,00 CBI1235A 120 / x 115 x ,00 CBI243A x 115 x ,00 CBI245A x 115 x ,00 CBI2410A/S x 115 x ,00 CBI2420A x 115 x ,00 CBI485A/S 120 / x 115 x ,00 CBI4810A x 115 x ,00 I WYJ [A] Wymiary (szer. x wys. x głęb.) 230 V AC / 24 V DC FLEX6024A ,5 (50 C) 50 x 120 x ,00 FLEX9024A 115 / ,5 (50 C) 55 x 110 x ,00 FLEX17024A 115 / (50 C) 55 x 110 x ,00 FLEX28024A 115 / (50 C) 72 x 115 x ,00 FLEX50024A 115 / (50 C) 85 x 120 x ,00 1 lub 2 fazy V AC / 24 V DC FLEX9024B ,5 (50 C) 55 x 110 x ,00 FLEX17024B (50 C) 55 x 110 x ,00 FLEX28024B (50 C) 72 x 115 x ,00 3 fazy V AC / 24 V DC FLEX50024B (50 C) 85 x 120 x ,00 ZASILACZE PRZEMYSŁOWE NA SZYNĘ DIN SERIA S8VK-C U WEJ U WYJ [V DC] - wysoka żywotność (MTBF h dla wersji 60 W). Wymiary I WYJ (szer. x wys. x głęb.) [A] S8VK-C V AC / V DC 24 2,5 32 x 90 x ,60 S8VK-C V AC / V DC x 125 x ,30 S8VK-C V AC / V DC x 125 x ,70 S8VK-C V AC / V DC x 125 x ,80 U WEJ [V AC] - szeroki zakres napięcia wejściowego AC/DC, - udoskonalony zaczep na szynę gwarantujący odporność na drgania, błyskawiczny montaż, - zwielokrotnione zaciski wyjściowe (2 dodatnie, 3 ujemne), - regulacja napięcia wyjściowego od -10% do +15%, - sprawność do 92%, - temperatura pracy od -25 C do 60 C, - zabezpieczenie przed przeciążeniem, ZASILACZE PRZEMYSŁOWE NA SZYNĘ DIN SERIA TRIOPOWER - zaciski push-in - szybki montaż i pewne połączenie, - dynamiczna rezerwa mocy jest w stanie dostarczyć przez 5 sekund 150% wartości prądu znamionowego, - wysoka odporność na wstrząsy i wibracje, - funkcja aktywnego monitorowania (wyjście przek, LED OK), - sprawność > 91%, temperatura pracy od -25 C do 70 C, - regulacja napięcia wyjściowego. U WYJ [V DC] MODUŁY BATERII PRZYSTOSOWANE DO ZASILACZY BUFOROWYCH - moduł baterii przystosowany do zasilaczy buforowych firmy ADEL SYSTEM, - złożony z dwóch lub czterech bezobsługowych baterii AGM połączonych szeregowo w celu uzyskania napięcia odpowiednio, 24 V lub 48 V, - wyposażony w szeregowy bezpiecznik zabezpieczający przed skutkami zwarć, - standardowe pojemności to 1,2 Ah, 7 Ah, 9 Ah lub 12 Ah, - cena zawiera akumulatory wewnątrz. Opis Napięcie [V DC] Pojemność [Ah] Wymiary Bateria 1.3AH/24V 24 1,3 170 x 100 x ,00 Bateria 7AH/24V x 155 x ,00 Bateria 12AH/24V x 155 x ,00 I WYJ [A] Wymiary (szer. x wys. x głęb.) x x 130 x , x x 130 x , x x 130 x , x x 130 x ,00 W OFERCIE DOSTĘPNE RÓWNIEŻ AKUMULATORY I BATERIE akumulatory AGM, żelowe akumulatory pure lead baterie litowe system monitoringu baterii SZEROKA OFERTA OD WIELU PRODUCENTÓW www astat pl 57

58 STABILIZATORY NAPIĘCIA, TRANSFORMATORY Przemysław Datkiewicz STABILIZATORY NAPIĘCIA - SERIA SRV MOC kva - w pełni automatyczne, wysoko niezawodne urządzenie przeznaczone do przemysłu, - wykonane w technologii autotransformatorowej z regulacją servo i kontrolą mikroprocesorów, - stabilizacja do wysoce odpowiedzialnych urządzeń, - SRV 11-1 fazowe kva, - szeroki zakres napięcia fazowego wejściowego V AC, - napięcie wyjściowe fazowe 230 V AC +/-2% SRV33-3 fazowe kva, - szeroki zakres napięcia międzyfazowego V AC, - napięcie wyjściowe międzyfazowe 400 V AC +/- 2%. Moc [kva] SRV ,00 SRV ,00 SRV , ,00 SRV ,00 SRV ,00 SRV ,00 SRV , ,00 SRV ,00 SRV ,00 STABILIZATORY NAPIĘCIA - SERIA MCU-8 - wykonane w technologii przekaźnikowej, - przeznaczenie do łatwych odbiorów w automatyce budynków, prostsze w technologii wykonania i w bardzo dobrej cenie, - zakres napięcia wejściowego V AC, - napięcie wyjściowe 230 V AC +/-4%, - prędkość regulacji 500 V/s. Model Moc [kva] MCU ,00 MCU ,00 MCU ,00 MCU ,00 STABILIZATORY NAPIĘCIA - SERIA STK - wykonane w technologii półprzewodnikowej, - szybkość stabilizacji jest na poziomie V/s, - dzięki tak dużej szybkości stabilizator jest w stanie zmienić napięcie o 20 V na okres, - technologia statyczna, brak części ruchomych, - STK 11-1 fazowe kva, - szeroki zakres napięcia fazowego wejściowego V AC, - napięcie wyjściowe fazowe 230 V AC +/- 2% STK33-3 fazowe kva, - szeroki zakres napięcia międzyfazowego V AC, - napięcie wyjściowe międzyfazowe 400 V AC +/- 2%. Moc [kva] STK ,00 STK ,00 STK ,00 STK ,00 STK ,00 STK ,00 STK ,00 STK ,00 TRANSFORMATORY NISKIEGO NAPIĘCIA - transformatory otwarte IP00 przykręcane do płyty montażowej, - 1-fazowe: moce od 30 VA - do VA, - przykładowe standardy - przejścia napięciowe: przejście na napięcie bezpieczne / 24 V AC, obniżenie napięcia międzyfazowego na fazowe lub separacja galwaniczna: / 230 V AC, - dostępne wykonania spełniające normy ENEC, UL, RINA i GL. Moc [VA] Seria T1C - napięcie 230 V AC / 24 V AC T1C ,00 T1C ,00 T1C ,00 T1C ,00 T1C ,00 T1C ,00 Moc [VA] Seria T1B - napięcie V AC / 230 V AC T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 T1B ,00 TRANSFORMATORY T3T DO kva - napięcie wej. / wyj., odczepy, układ połączeń na życzenie klienta, - dostępne wykonanie w obudowie o stopniu ochrony IP23 lub IP54 / IP55. Produkt tworzony pod zamówienie z terminem realizacji 3-4 tygodnie Moc [kva] Napięcie wej/wyj, odczepy, układ połączeń zgodnie z wytycznymi klienta T3T-0,1... 0,1 462,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 T3T ,00 58 www astat pl

59 www astat pl Płatna reklama dostawcy 59

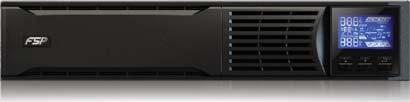

60 ZASILACZE UPS Przemysław Datkiewicz ZASILACZE UPS W TECHNOLOGII ONLINE 1 FAZA / 1 FAZA - MOC 1-10 kva - SERIA CRYSTAL ZASILACZE UPS W TECHNOLOGII ONLINE 3 FAZY/ 3 FAZY - MOC kva - SERIA DS300 Moc [kva / kw] - podwójne przetwarzanie - online, - szeroki zakres napięcia wejściowego, - współczynnik mocy PF 0,9, - czysta sinusoida na wyjściu, - statyczny bypass oraz ręczny ustawiany z poziomu menu, - opcjonalnie zewnętrzne kabiny akumulatorowe wydłużające czas autonomii. Ilość akumulatorów Autonomia 100% obciążenia (minuty) UPSCL1000-2x7 1 / 0,9 2 x 7 Ah - wewntątrz UPSa ,00 UPSCL1000-2x9 1 / 0,9 2 x 9 Ah - wewnątrz UPSa ,00 UPSCL2000-4x7 2 / 1,8 4 x 7 Ah - wewntątrz UPSa ,00 UPSCL2000-4x9 2 / 1,8 4 x 9 Ah - wewnątrz UPSa ,00 UPSCL3000-6x7 3 / 2,7 6 x 7 Ah - wewntątrz UPSa ,00 UPSCL3000-6x9 3 / 2,7 6 x 9 Ah - wewnątrz UPSa ,00 UPSCL x7 6 / 5,4 16 x 7 Ah - wewnątrz UPSa ,00 UPSCL x9 6 / 5,4 16 x 9 Ah - wewnątrz UPSa ,00 UPSCL x9 10 / 9 16 x 9 Ah - wewnątrz UPSa ,00 Moc [kva / kw] - technologia online podwójnej konwersji, - czysta sinusoida na wyjściu, - technologia beztransformatorowa, - tranzystory IGBT/kontrola DSP, - wyświetlacz LCD, kontrolki LED, karta przekaźnikowa z sygnałami alarmowymi oraz EPO, - na zapytanie możliwy dłuższy czas podtrzymania oraz większa moc. Ilość akumulatorów Autonomia 100% obciążenia (minuty) [USD] DS /9 60 x 7,2 Ah wewnątrz UPSa ,00 DS /13,5 60 x 9 Ah wewnątrz UPSa ,00 DS /18 60 x 9 Ah wewnątrz UPSa ,00 DS x 9 Ah wewnątrz UPSa ,00 30/27 DS x 18 Ah zewnętrzny stelaż ,00 DS / x 9 Ah wewnątrz UPSa ,00 DS /54 60 x 22 Ah wewnątrz UPSa ,00 DS / x 18 Ah- zewnętrzny stelaż ,00 DS / x 20 Ah zewnętrzny stelaż ,00 DS / x 26 Ah zewnętrzny stelaż ,00 DS / x 75 Ah zewnętrzny stelaż ,00 ZASILACZE UPS MODUŁOWE W TECHNOLOGII ONLINE 3 FAZY / 3 FAZY MOC kw - SERIA MPLUS Dobór mocy i czasu podtrzymania na zapytanie - UPS Modułowy moduły20kwlub30kw, kw, - technologia online podwójnej konwersji, - power Factor 1.0 (kva =kw), - wymiana modułów hot swappable ( na gorąco), -możliwa redundancja, - rozbudowany interfejs ze sporą ilością parametrów do ustawienia wyświetlacz LCD, EPO, RS 232 z opcją o rozbudowę o karty SNMP, Modbus, oraz przekaźnikową - czysta sinusoida na wyjściu, - wymaga zewnętrznej baterii. Moduły / moc Ilość Autonomia 100% [VA/W] akumulatorów obciążenia (minuty) [USD] MPLUS 15U x 30 /90 kw 80 x 28 Ah zewnętrzny stelaż ,00 MPLUS 30U x 20/120 kw 40 x 100 Ah zewnętrzny stelaż ,00 MPLUS 42U x 30 / 210 kw 72 x 100 Ah zewnętrzny stelaż ,00 ZASILACZE UPS 230 V AC Z MONTAŻEM NA SZYNĘ DIN - kompaktowe rozwiązanie przeznaczone do przemysłowych zastosowań, - UPS typu standby, - montaż na szynę DIN, - napięcie wyjściowe 230 V AC, - do wyboru moc 300 W i 600 W, - akumulator wewnątrz, możliwy czas wydłużenia podtrzymania poprzez zewnętrzny akumulator. Moc Autonomia 100% Ilość akumulatorów [VA/W] obciążenia (minuty) DINRail / x 7 Ah - wewnątrz ,00 DINRail / x 9 Ah - wewnątrz ,00 ZASILACZE UPS W TECHNOLOGII ONLINE 3 FAZY/ 3 FAZY MOC kw - SERIA SUPERIOR - współczynnik mocy PF:1, - technologia online podwójnej konwersji, - czysta sinusoida na wyjściu, - technologia beztransformatorowa, - wyświetlacz LCD, kontrolki LED, karta przekaźnikowa z sygnałami alarmowymi oraz EPO, - na zapytanie możliwy dłuższy czas podtrzymania oraz większa moc. Moc Autonomia 100% Ilość akumulatorów [kva/kw] obciążenia (minuty) [USD] SP /10 30 x 7 Ah wewnątrz UPSa ,00 SP /15 30 x 9 Ah wewnątrz UPSa ,00 SP /20 60 x 9 Ah wewnątrz UPSa ,00 SP /30 60 x 9 Ah zewnętrzna kabina ,00 SP /30 60 x 18 Ah zewnętrzna kabina ,00 SP /40 60 x 18 Ah zewnętrzny stelaż ,00 SP /40 30 x 120 Ah zewnętrzny stelaż ,00 NOWOŚĆ ZASILACZE UPS W TECHNOLOGII ONLINE 1 FAZA/ 1 FAZA MOC 1-10 kva - SERIA CHAMP - obudowa typu Rack, - technologia online podwójnej konwersji, - prosty panel przedni z kontrolkami LED, - port komunikacyjny RS-232, dołączone oprogramowanie, - czysta sinusoida na wyjściu, - można dobrać zewnętrzną kabinie na akumulatory zależnie od potrzebnego czasu podtrzymania. Moc Autonomia 100% Ilość akumulatorów Rozmiar [kva/kw] obciążenia (minuty) CH-1101RS 1/0.9 2 x 9 Ah wewnątrz UPSa 2U ,00 CH-1102RS 2/1,8 4 x 9 Ah wewnątrz UPSa 2U ,00 CH-1103RS 3/2,7 6 x 9 Ah wewnątrz UPSa 2U ,00 CH-1106RL + BB-240/09RT 6/5,4 20 x 9 Ah kabina Rack 2U+ 3U ,00 CH-1110RL + BB-240/09RT 10/9 20 x 9 Ah kabina Rack 3U+ 3U ,00 60 www astat pl

61 Wysoka wydajność do zastosowań elektrycznych i elektronicznych Sygnalizacja przez zestyk pomocniczy Ochrona termiczna z sygnalizacją LED Wymienny bezpiecznik wraz z zapasowym Przemysłowe Zasilacze Impulsowe Seria 78 Finder Dwustopniowe zasilacze impulsowe o wysokiej sprawności z regulowanym napięciem wyjściowym V i zabezpieczeniem przed przeciążeniami i zwarciami. Wychodzą naprzeciw potrzebom zasilania niskimi napięciami w systemach automatyki przemysłowej, instalacjach nadzorczych i pomiarowych oraz oświetlaniu LED. FINDER Polska Sp. z o.o. ul. Malwowa 126, Poznań www astat pl finder.pl@findernet.com findernet.com Płatna reklama dostawcy 61

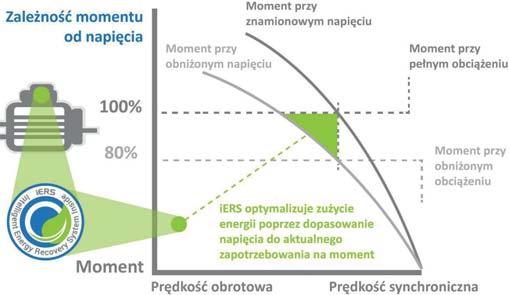

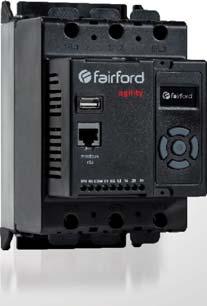

62 UKŁADY ŁAGODNEGO ROZRUCHU SOFTSTART Łukasz Soliwoda SOFTSTART 3-FAZOWY DLA WYMAGAJĄCYCH APLIKACJI - SERIA SYNERGY 7,5-630 kw - technologia optymalizacji zużycia energii iers, - monitoring parametrów: I1, I2, I3, P, Q, S, cosφ, przeciążenie, temperatura radiatora, - rejestracja zdarzeń, - zabezpieczenie przeciążeniowe silnika z pamięcią, - 3,5 dotykowy wyświetlacz szybka konfiguracja w 4 krokach na podstawie wbudowanych aplikacji. Moc [kw] Prąd [A] Wymiary (szer. x wys. x gł.) SGY x 270 x ,00 SGY x 318 x ,00 SGY x 318 x ,00 SGY x 490 x ,00 NOWOŚĆ SOFTSTART 3-FAZOWY O ROZSZERZONEJ FUNKCJONALNOŚCI - SERIA AGILITY 7,5-200 kw A A Innowacyjna funkcja: Dopasowanie zużycia energii silników pracujących przy niepełnym obciążeniu Modbus Modbus USB USB Autoreset - tryb pożarowy, - wyświetlacz OLED, szybka konfiguracja w 4 krokach na podstawie wbudowanych aplikacji, - monitoring parametrów: I1, I2, I3, przeciążenie, temperatura radiatora, - zabezpieczenie przeciążęniowe silnika z pamięcią, - rejestracja zdarzeń, - do 40 startów na godzinę. SOFTSTART 1-/3-FAZOWY O MAŁYCH GABARYTACH - SERIA PFE 1,1-22 kw 2,7-41 A - zabezpieczenie nadprądowe, - czas rozruchu / zatrzymania od 1 / 0 do 30 sekund, - do 60 startów na godzinę. Moc [kw] Prąd [A] Wymiary (szer. x wys. x gł.) PFE-08 5,5 11,5 45 x 140 x ,00 PFE-10 7,5 15,5 45 x 140 x ,00 PFE x 165 x ,00 PFE x 165 x ,00 CZYM JEST TECHNOLOGIA IERS? iers (ang. intelligent Energy Recovery System) to technologia optymalizująca zużycie energii w czasie pracy silnika z niepełnym obciążeniem. Na podstawie pomiaru współczynnika mocy softstart wykrywa zmniejszone wykorzystanie silnika i obniża podawane napięcie. Odbywa się to w ten sam sposób jak podczas rozruchu. Dzięki temu ograniczane są niepotrzebne straty wynikające ze zmniejszonego zapotrzebowania na energię przy zachowaniu tych samych parametrów pracy urządzenia. KORZYŚCI STOSOWANIA SOFTSTARTU - łagodne zwiększanie prędkości silnika ograniczające początkowe naprężenia mechaniczne w napędzie, - ograniczenie wartości prądów rozruchowych - brak udarów prądowych, - zapobieganie wahaniom napięcia w sieci podczas rozruchu, - zwiększenie żywotności i niezawodność elementów napędowych: pasów, przekładni, łańcuchów, - wydłużenie żywotności urządzeń łączeniowych poprzez załączanie i wyłączanie ich bez obciążenia, - redukcja kosztów utrzymania i wymiany elementów układów napędowych. DIN Moc [kw] Prąd [A] Wymiary (szer. x wys. x gł.) AGY-101 7, x 108 x ,00 AGY x 108 x ,00 AGY x 296 x ,00 AGY x 490 x ,00 PASYWNE FILTRY WYŻSZYCH HARMONICZNYCH ZALETY FILTRÓW EVO LINE: kompaktowa budowa ograniczenie wartości THDI 5% nie wymagają stosowania dławików DC zachowują pełną funkcjonalność nawet przy niższym obciążeniu niż znamionowe sprawność 98% NOWA GENERACJA FILTRÓW PASYWNYCH ZASTOSOWANIE: w sieciach 50 Hz / 60 Hz diodowe i tyrystorowe SCR mostki prostownikowe 6-pulsowe napędy silników DC i AC systemy ogrzewania, wentylacji, chłodzenia i klimatyzacji przepompownie wody i ścieków 62 www astat pl

63 PRZEMIENNIKI CZĘSTOTLIWOŚCI - FALOWNIKI Funkcja Bridge Crane dla urządzeń dźwigowych zapewniających optymalne sterowanie dzięki uwzględnieniu dynamiki załączania i wyłączania mechanicznego hamulca. ZAAWANSOWANY FALOWNIK DLA WYMAGA- JĄCYCH APLIKACJI - SERIA SINUS PENTA Łukasz Soliwoda l.soliwoda@astat.pl FALOWNIK DLA APLIKACJI WODNYCH ORAZ HVAC - SERIA IRIS BLUE A WORLD CONNECTIVITY A WORLD CONNECTIVITY kw - silniki asynchronicze i synchroniczne, - sterowanie skalarne U/f oraz wektorowe bezczujnikowe (z dokładnością +/- 0,5% maksymalnej prędkości) lub wektorowe polowo zorientowane z enkoderem (z dokładnością < 0,01% maksymalnej prędkości), - możliwość zasilania bezpośrednio z szyn DC, - moduł regeneracyjny zwracający energię do sieci, - niska zawartość harmonicznych: AFE (Active Front End), - zintegrowany moduł hamujący do rozmiaru S32, - wbudowany filtr EMC, - praca Master / Slave, - funkcja sterownika PLC: wirtualne wyjścia cyfrowe (MPLs), - inteligentne sterowanie napięciem przy gwałtownych zmianach obciążenia. Moc [kw] RS485 Prąd [A] Modbus RTU IP Wymiary (szer. x wys. x gł.) SINUS PENTA T BA2K x 401 x ,00 SINUS PENTA T BA2K x 610 x ,00 SINUS PENTA T BA2K x 748 x ,00 SINUS PENTA T BA2K x 622 x ,00 SINUS PENTA T BA2K x x ,00 STO SIL 3 SAFE TORQUE OFF READY FOR IE4 MOTORS kw - sterowanie skalarne U/f oraz wektorowe bezczujnikowe, - specjalne funkcje eliminujące konieczność stosowania sterowników PLC: kontrola wypełnienia rur, spadku ciśnienia, pracy na suchobiegu, - funkcja czuwania i lotnego startu, - rejestracja czasu pracy i zużycia energii, - wbudowany filtr EMC, - tryb pożarowy, - stopień ochrony do IP54, - praca w układach wielosilnikowych. Moc [kw] RS485 Prąd [A] Modbus RTU IP Wymiary (szer. x wys. x gł.) IRIS BLUE T XA2K2 4,5 10, x 340 x ,00 IRIS BLUE T XA2K x 401 x ,00 IRIS BLUE T XA2K x 466 x ,00 IRIS BLUE T XA2K x 466 x ,00 STO SIL 3 SAFE TORQUE OFF ENERGY SAVING WIELOFUNKCYJNY I KOMPAKTOWY FALOWNIK - SERIA SINUS H TYRYSTOROWY PRZEKSZTAŁTNIK CYFROWY AC/DC DLA APLIKACJI DC - SERIA DCREG A WORLD CONNECTIVITY 0,4-37 kw - silniki asynchronicze i synchroniczne, - sterowanie skalarne U/f oraz wektorowe bezczujnikowe, - zaawansowane funkcje: 200% momentu rozruchowego przy 0,5 Hz, szacowanie czasu wymiany kondensatorów i wentylatorów, tryb oszczędzania energii, - stopień ochrony do IP66, - wbudowane funkcje PLC, - zintegrowany moduł hamujący do rozmiaru 0030, -wbudowany filtr EMC. Moc [kw] RS485 Prąd [A] Modbus RTU 3-FAZOWY FALOWNIK OGÓLNEGO UŻYTKU - SERIA SINUS M IP Wymiary (szer. x wys. x gł.) SINUS H T BA2K2 2,2 5, x 180 x ,00 SINUS H T BA2K2 7, x 232 x ,00 SINUS H T BA2K x 259 x ,00 SINUS H T BA2K x 400 x ,00 STO SIL 2 SAFE TORQUE OFF READY FOR IE4 MOTORS 2, kw RS232 / RS485-2-kwadrantowa lub 4-kwadrantowa wersja, - sterowanie prędkością lub momentem, -szybki start, - zaawansowane funkcje sterowania: sterowanie polem, oszczędzanie energii, wzmocnienie natężenia pola, sprzężenie zwrotne od tachogeneratora, enkodera lub twornika, - sterowanie aplikacjami z użyciem elektromagnesów i hamulców. Prąd [A] 1-FAZOWY FALOWNIK OGÓLNEGO UŻYTKU - SERIA SINUS N Wymiary (szer. x wys. x gł.) DCREG x 265 x ,00 DCREG x 265 x ,00 DCREG x 265 x ,00 DCREG x 265 x ,00 www astat pl 0,4-22 kw - sterowanie skalarne U/f oraz wektorowe bezczujnikowe, - zintegrowany moduł hamujący, - wbudowany filtr EMC. Moc [kw] RS485 Modbus RTU Prąd [A] Wymiary (szer. x wys. x gł.) SINUS M T BA2K2 0,75-0,9 2,5 70 x 128 x ,00 SINUS M T BA2K2 1, x 128 x ,00 SINUS M T BA2K2 2, x 128 x ,00 SINUS M T BA2K2 4-4, x 128 x ,00 0,4-3 kw - sterowanie skalarne U/f oraz wektorowe bezczujnikowe, - wbudowany filtr EMC. Moc [kw] Prąd [A] Wymiary (szer. x wys. x gł.) SINUS N S XBK2 0,4 2,5 79 x 143 x ,00 SINUS N S XBK2 0,75-1, x 143 x ,00 SINUS N S XBK2 1,5-1, x 143 x ,00 SINUS N S XBK2 2, x 143 x ,00 63

64 OSPRZĘT DO WIND OSOBOWYCH I TOWAROWYCH Michał Nowak michal.nowak@astat.pl KASETA STEROWNICZA DO PODSZYBIA - SERIA TLP5 UCHWYTY ŚCIENNE DO KASET IP65 Kaseta sterownicza do podszybia wyposażona w: - grzybek bezpieczeństwa Ø40 zgodny z EN ISO typu NACIŚNIJ - WYCIĄGNIJ, - przełącznik krzywkowy jazdy normalnej / rewizyjnej, - przycisk jazda wspólna, - przycisk jazda góra, - przycisk jazda dół, - dławnicę M20. Opis TLP5 Kaseta sterownicza do podszybia 172,00 KASETA ZE ŚWIATŁEM I PRZYCISKIEM ALARM - SERIA GMS169 KASETA GM033 Kaseta wyposażona w: - światło białe 5 Lux, - przycisk ALARM, - 12 / 24 V DC. Opis GMS169 Kaseta z sygnalizatorem świetlnym 12 / 24 V DC 175,00 KASETA Z SYGNALIZATOREM ŚWIETLNO-DŹWIĘKOWYM - SERIA GMS131 Kaseta wyposażona w: - sygnalizator dźwiękowy 75 db, - światło żółte migające. Opis GMS131 Kaseta z sygnalizatorem świetlno-dźwiękowym 12 / 24 V DC 195,00 Opis Kaseta wyposażona w: - światło białe 5 Lux, - przycisk alarm, - gniazdo w wersji europejskiej. GM033 Kaseta GM ,00 PRZEŁĄCZNIKI KRZYWKOWE - SERIA BYPASS Przełącznik krzywkowy BYPASS 16 A, ( ), BYPASS montaż na szynę DIN. Opis GG-KIT018P-BYP-B Tabliczka + pokrętło + osłona do łącznika PO162636S 25,00 GG-PO162636S Przełącznik krzywkowy 75,00 IP65 IP65 IP54 Opis Dla kaset 1-3 otworowych 25, Dla kaset 4-5 otworowych 25,00 KASETA DO JAZDY REWIZYJNEJ - SERIA GM822 Kaseta do jazdy rewizyjnej wyposażona w: - przycisk bezpieczeństwa EN ISO Ø30 okręcić do uwolnienia z 2NC, - przycisk góra 2NO / 1NC, - przycisk dół 2NO / 1NC, - przycisk jazda wspólna 2NO, - przycisk światło 1NO, - lampkę białą 12 V DC, - przełącznik krzywkowy jazdy normalnej / rewizyjnej 3NO + 3NC, - gniazdo Cenelec. Opis GM012 Kaseta do jazdy rewizyjnej 300,00 KASETA DO JAZDY REWIZYJNEJ - SERIA GM750 Kaseta do jazdy rewizyjnej wyposażona w: - przycisk bezpieczeństwa EN ISO Ø40 typu NACIŚNIJ - WYCIĄGNIJ, - przycisk alarm, - przyciski góra, - przycisk dół, - przycisk jazda wspólna, - przełącznik krzywkowy jazdy normalnej / rewizyjnej, - gniazdo Cenelec. Opis GM750 Kaseta do jazdy rewizyjnej 300,00 WYŁĄCZNIK KRAŃCOWY Z DUŻYM KÓŁKIEM IP54 IP54 IP67 - obudowa z polimeru wzmacnianego szkłem, - z wyjściem M16 w standardzie (inne na zapytanie), - różne warianty styków: 1NC/1NO; 2NC; 2NC/1NO; 3NC. OŚWIETLENIE LED SZYBU WINDY - napięcie zasilania V AC, - żywotność ~ h, - temperatura barwy K, - kąt promieniowania 120, - natężenie oświetlenia w pionie 80 Lux, - długość od 7 m do 50 m w jednym kawałku, - kabel zasilający o długości 10 m, - możliwe z funkcją oświetlenia awaryjnego. Opis FTN134Z11 FTN138Z11 FTN139Z11 FTN140Z11 Wyłącznik krańcowy rolka z tworzywa Ø9, styki niezależne 1NO+1NC Wyłącznik krańcowy dźwignia z kółkiem Ø18, styki niezależne 1NO+1NC Wyłacznik krańcowy, regulowana dźwignia z rolka Ø18, styki niezależne 1NO+1NC Wyłącznik krańcowy, regulowana dźwignia z rolką Ø50, styki niezależne 1NO+1NC 38,90 46,00 45,50 51,90 64 www astat pl

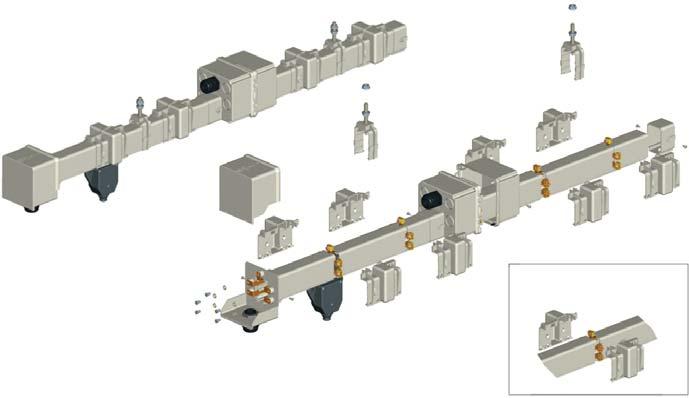

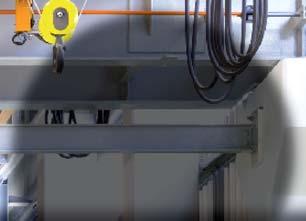

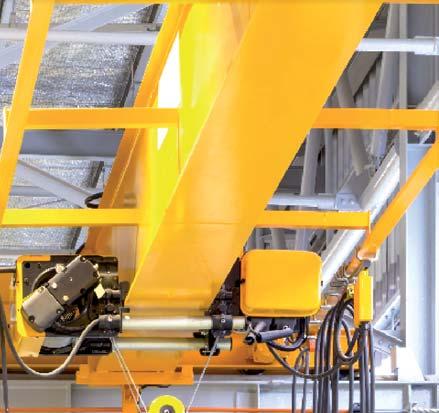

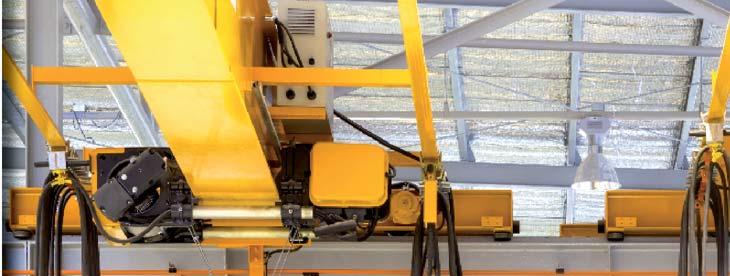

65 OSPRZĘT DO SUWNIC I DŹWIGÓW Michał Nowak michal.nowak@astat.pl SZYNOPRZEWODY Seria TR60 - przeznaczona do stosowania w aplikacjach wewnętrznych dla małych suwnic lekkiego przemysłu i dla linii do 60 m. Prądy znamionowe 40 A lub 60 A. Seria TR85H5P- przeznaczona do stosowania w aplikacjach zewnętrznych i wewnętrznych dla każdego rodzaju suwnic i innych urządzeń oraz dla każdej długości linii. Prądy znamionowe 40 A, 70 A, 100 A, 140 A. Cechy wspólne: - 4 lub 5 biegunowe odcinki 4 metrowe, - zasilanie końcowe lub środkowe, - bezpieczna i kompaktowa konstrukcja dzięki zastosowaniu szyn prądowych umieszczonych wewnątrz obudowy, - szybki i ekonomiczny montaż dzięki zastosowaniu konstrukcji wielobiegunowej, uchwytów zatrzaskowych oraz śrub łączeniowych, - stopień ochrony IP13 lub IP44 (z dodakową uszczelką). Zapytaj o indywidualną wycenę OSPRZĘT DO SUWNIC I DŹWIGÓW KASETY STEROWNICZE WYŁĄCZNIKI OBROTOWE FCR SYSTEMY PODWIESZANIA KABLI WYŁĄCZNIKI WRZECIONOWE FGR www astat pl 65

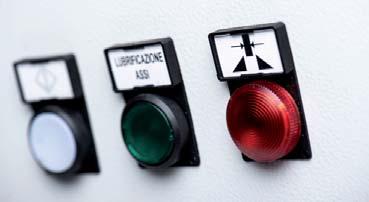

66 APARATURA STEROWNICZA Michał Nowak PRZYCISKI NIKLOWANE - montaż w otwór Ø22, - obsługa 3 modułów styków. IP67 KOMPLETNE LAMPKI LED Ø22 IP65 - montaż w otwór Ø22, - różne napięcia zasilania oraz kolory. Opis PPRL2NL Przycisk podświetlany 11,50 PPDLSNL Przycisk podwójny 1-0 (czerwono-zielony) 26,00 PSMB5T0NL Przełącznik kluczykowy ,50 OBUDOWY POD PRZYCISKI - od 1 otworu do 6 otworów, - kolor żółto-czarny lub szaro-czarny, - 1-, 2-, 3-, 4-, 5-, 6-otworowe. Ilość otworów PQ01* 1 27,00 PQ02* 2 33,00 PQ03* 3 34,50 PQ04* 4 36,00 PQ05* 5 42,00 PQ06* 6 58,00 * K-żółto-czarna; KGN-szaro-czarna ŁĄCZNIKI KRZYWKOWE IP65 Kolor Napięcie [V] PLML1L24 czerwona 24 V AC/DC 12,00 PLML2L24 zielona 24 V AC/DC 12,00 PLML3L24 żółta 24 V AC/DC 12,00 PLML4L24 niebieska 24 V AC/DC 15,40 PLML5L24 biała 24 V AC/DC 15,40 GRZYBKI BEZPIECZEŃSTWA - montaż w otwór Ø22, - rozmiary 30, 40, 60, 90 mm, - dostępne obrotowe, wciśnij - pociągnij, na kluczyk, - dostępne z wizualizacją lub bez wizualizacji. Średnica Odblokowanie PPFN1R3N Ø30 przez obrót 21,00 PPFN1R4N Ø40 przez obrót 22,50 PPFN1R4S Ø40 przez obrót, z wizualizacją 24,50 PPFN1R6N Ø60 przez obrót 35,00 PPFN1C4NX Ø40 przez obrót na kluczyk 52,00 PPFN1P4S Ø40 przez pociągnięcie z wizualizacją 24,50 ROZŁĄCZNIKI W OBUDOWIE IP66 IP67 IP69k IP65 - zakres prądowy od 12 A do 100 A, - wykonanie: natablicowe, na szynę DIN, w obudowie, -różne programy łączeń, - możliwość wykonania specjalnego programu łączeń wg. potrzeb klienta. Opis P R Łącznik krzywkowy 16 A; 1-0-2; 3-biegunowy montaż na panel 37,70 P R Łącznik krzywkowy 16 A; 0-1-2; 1-biegunowy montaż na panel 47,20 P R Łącznik krzywkowy 16 A; 0-1; 2-biegunowy montaż na panel 17,80 P R Łącznik krzywkowy 16 A; 0-1; 3-biegunowy montaż na panel 23,40 C R Łącznik krzywkowy 25 A; 0-1; 3-biegunowy montaż na panel 53,00 C R Łącznik krzywkowy 32 A; 0-1; 4-biegunowy montaż na panel 61,80 001/0001 Tabliczka szara 48 x 48 z czarnym pokrętłem 10,50 010/0001 Tabliczka żółta 67 x 67 z czerwonym pokrętłem z blokadą na kłódkę 17,20 GNIAZDO RJ45 DO MONTAŻU W OTWÓR zakres prądowy od 32 A do 100 A. Prąd [A] Wersja Kolor SE160003BC10 32 A 3-polowa żółto-czarny 69,00 SE160004BC10 32 A 4-polowa żółto-czarny 74,00 SE320003BC10 40 A 3-polowa żółto-czarny 76,50 SE320004BC10 40 A 4-polowa żółto-czarny 80,00 SE630003BC41 63 A 3-polowa żółto-czarny 169,00 SE630004BC41 63 A 4-polowa żółto-czarny 175,00 SE800003BC41 80 A 3-polowa żółto-czarny 178,00 SE800004BC10 80 A 4-polowa żółto-czarny 184,00 SE100003BC A 3-polowa żółto-czarny 187,00 SE100004BC A 4-polowa żółto-czarny 196,00 POTENCJOMETRY DO MONTAŻU W OTWÓR 022 IP67 IP67 IP69k - stopień ochrony IP67 (IEC 60529), - temperatura pracy od -25 C do 75 C. Opis PP2RJ45BL RJ45 czarne 45,00 GNIAZDO USB IP67 - stopień szczelności IP67 (IEC 60529), - temperatura pracy od -25 C do 75 C, - USB 2.0 lub USB 3.0. Opis PP2USB20BL USB 2.0 czarne 46,50 PP2USB30BL USB 3.0 czarne 50,00 Typ seria niklowana Opis PP2RJ45NL RJ45 niklowane 47,00 Opis PP2USB20NL USB 2.0 niklowane 49,00 PP2USB30NL USB 3.0 niklowane na zapytanie - od 1 kω do 0,5 MΩ, - stopień ochrony: IP67 (IEC 60529), IP69K (ISO 20653), - temperatura pracy od -40 C do 90 C. Rezystancja [kω] PPPTNBL1K 1 110,00 PPPTNBL2K5 2,5 110,00 PPPTNBL5K 5 110,00 PPPTNBL10K ,00 PPPTNBL50K ,00 PPPTNBL100K ,00 PPPTNBL500K ,00 Opis PPPTNNL1K Potencjometr 1 kω 120,00 PPPTNNL2K5 Potencjometr 2,5 kω 120,00 PPPTNNL5K Potencjometr 5 kω 120,00 PPPTNNL10K Potencjometr 10 kω 120,00 PPPTNNL50K Potencjometr 50 kω 120,00 PPPTNNL100K Potencjometr 100 kω 120,00 PPPTNNL500K Potencjometr 500 kω 120,00 66 www astat pl

67 TECHNIKA PRZECIWWYBUCHOWA Michał Nowak KASETY STEROWNICZE - SERIA COMEX AKTYWATORY I MODUŁY DO MONTAŻU NA TABLICĘ Rodzaj ochrony Ex: II 2G Ex ed IIC T6, II 2D Ex td A21 IP65 / IP66 / IP67 T80 C, - prosta instalacja, - moduły 16 A ze stykami 1NO / 1NC, 2NO, 2NC, - w standardzie wpust kablowy M20 x 1,5, - dostępne wersje obudów ze stali nierdzewnej, Istnieje możliwość dostosowania kaset do potrzeb klienta pod względem wyposażenia - dostępne są przyciski pojedyncze i podwójne, przyciski podświetlane, lampki, przełączniki, przyciski grzybkowe, potencjometry, Opis [EUR] N P74 P P72 P72 N81 Kaseta sterownicza z wyłącznikiem STOP awaryjnym ze stykiem 1NO / 1NC 1 x M20 Kaseta sterownicza z dwoma przyciskami, każdy ze stykiem 1NO / 1NC 1 x M20 Kaseta sterownicza z dwoma przyciskami, każdy ze stykiem 2NO oraz wyłącznikiwm STOP awaryjnym ze stykiem 2NC 1 x M20 SKRZYNKI PRZELOTOWO - ROZGAŁĘŹNE EX 163,40 199,86 298,06 - elementy aktywujące przeznaczone do montażu na tablicach i pulpitach sterowniczych, - razem z modułami styków oraz osłonami do modułów tworzą kompletny i bezpieczny zestaw sterujący. Opis [EUR] Wyłącznik STOP awaryjny 38, XXXX Moduł styków do montażu zatablicowego do wyboru: 2NO; 2NC; 1NO / 1NC 48, Przycisk z kolorowymi nasadkami 14, Klosz lampki czerwonej 25, Moduł lampki w kolorze białym do montażu zatablicowego 93,70 TELEFON KOMÓRKOWY (STREFA 2/22) - SERIA MOBILE X - obudowa z poliestru wzmacnianego włóknem szklanym lub ze stali nierdzewnej, - wykonanie wzmocnione Ex e lub iskrobezpieczne Ex i, - wykonanie skrzynki pod klienta - dowolna ilość złączek i dławików, - certyfikat Ex na gotowe rozwiązanie. Mobile X to bardzo lekki, a jednocześnie wytrzymały, odporny na działanie pyłu i wody, przemysłowy telefon komórkowy z technologią 3G/UMTS. Stanowi doskonałe rozwiązanie do stosowania w wyjątkowo ciężkich warunkach i niebezpiecznych środowiskach, posiada również funkcję monitorowania bezpieczeństwa pracownika pracującego samotnie. URZĄDZENIA SYGNALIZACYJNE KOMPAKTOWA KOLUMNA SYGNALIZACYJNA IP65 - złożona z trzech modułów LED (żółty, zielony, czerwony), - światło stałe lub stałe i migające, - z modułem akustycznym ~ 90 db, - stopień ochrony IP65, - zasilanie 24 V DC lub V AC/DC, - możliwe są inne wykonania, - rozmiar Ø70 mm, - różne sposoby montażu. Zasilanie Moduł akustyczny Światło LED [EUR] SNT-7024-SB3 24 V DC Tak dźwięk stały stałe 50,00 SNT-7013-FB V AC/DC Tak- dźwięk stały/pulsacyjny stałe/migające [sterowanie przewodowe] [sterowanie przewodowe] 55,00 SYGNALIZATOR ŚWIETLNO-DŹWIĘKOWY Światło LED z 4 efektami świetlnymi (stałe / migające / obrotowe) wybierane za pomocą przycisku - 10 melodii do wyboru za pomocą przycisku, - temperatura pracy od -20 C do 50 C, - stopień ochrony IP65. IP65 Kolor światła Napięcie zasilania Natężenie dźwieku Regulacja głośności [EUR] SNT-B711-X X=1-czerwony V AC/DC 60,00 X=2-zielony do 112 db X=3-pomarańczowy SNT-B712-X X=4-niebieski V AC/DC 60,00 SYGNALIZATOR RGB SYGNALIZATOR OPTYCZNY MAXI VOLT 112 IP65 -wersja LED, - zasilanie V DC, - 4 kolory sterowane napięciowo, - światło stałe, migające, obrotowe -wybierane przyciskiem, - stopień ochrony IP65. IP65 - światło LED migające, - zasilanie V AC/DC, - stopień ochrony IP65. Dostępne wersje z dźwiękiem Opis [EUR] SNT-S74-RGB Sygnalizator optyczny RGB montaż w otwór Ø22 45,00 SNT-74-RGB Sygnalizator optyczny RGB montaż do podłoża 40,00 SNT-B74-RGB Sygnalziator optyczno-askustyczny RGB montaż ścienny 60,00 Opis [EUR] SNT-112-X Sygnalizator optyczny V AC/DC 55,00 X=1-czerwony; 3-żółty; 4-niebieski; 5-bezbarwny www astat pl 67

68 URZĄDZENIA SYGNALIZACYJNE Michał Nowak SYGNALIZATORY AKUSTYCZNE SYGNALIZATORY AKUSTYCZNE - SERIA PA - stopień ochrony IP66, IK08, - 80 rodzajów tonów, -regulacja dźwięku, -4 tonowy alarm, - temperatura pracy od -40 C do 55 C, - dostępne wykonania: GL/MED. Seria SYRENA ATEX 3G/3D - SERIA DS 5 Do stosowania w potencjalnie wybuchowych środowiskach w strefie 2 i 22: II 3G Ex na II T4 (wszelkie napięcia, oprócz 24 V AC) II 3G Ex na II T3 (tylko 24 V AC), II 3D Ex td A22 IP 67 T135 C. - zasilanie: 24, 115, 230 V AC; 12, 24 V DC, - dwa stopnie alarmu, - dostępne wykonania: UL, GL, SIL. SYGNALIZATORY OPTYCZNO-AKUSTYCZNE SERIA PA-X Zasilanie Ilość tonów - stopień ochrony IP66, IK08, - 80 rodzajów tonów, -regulacja dźwięku, -4 tonowy alarm, - temperatura pracy od -40 C do 55 C, - światło błyskowe Xenon (różne kolory), - dostępne wykonania: GL/MED. Natężenie dźwięku [db] Regulacja głośności [EUR] PA V DC od 90,70 PA1 230 V AC od 134,20 PA V DC od 186,60 PA5 230 V AC od 203,00 PA V DC od 249,10 PA V AC od 330,60 PA V DC od 405,80 PA V AC od 491,70 Seria 10 lat gwarancji! 10 lat gwarancji! Zasilanie Ilość tonów IP66 / IK08 Natężenie dźwięku [db] Regulacja głośności [EUR] V AC od 311, V DC od 333,30 10 lat gwarancji! EN 54-3 IP66 / IK08 EN 54-3 IP66 / IP67 Seria Zasilanie Kolor światła Natężenie dźwięku [db] [EUR] PA X V DC 105 od 345,70 czerwony, PA X V AC 105 od 345,70 żółty, PA X V DC pomarańczowy, 110 od 432,30 PA X V AC zielony, 110 od 441,20 niebieski, PA X V DC 120 od 675,90 przezroczysty PA X V AC 120 od 662,50 SYGNALIZATORY OPTYCZNE SERIA PYX-M - stopień ochrony IP66, IK08, - temperatura pracy od -40 C do 55 C, - światło błyskowe Xenon 5J lub 10J (różne kolory), * możliwe z 100 db z regulacją dźwięku i 8 tonami do wyboru. 10 lat gwarancji! Seria Zasilanie Kolor światła [EUR] PY X-M 24 V AC/DC od 165,30 czerwony, pomarańczowy, PY X-M 230 V AC od 150,30 zielony, niebieski, żółty, PY X-MA* 24 V AC/DC od 245,80 przezroczysty PY X-MA* 230 V AC od 233,00 ATEX 3G/3D - SERIA QUADRO F12 IP66 / IK08 Do stosowania w potencjalnie wybuchowych środowiskach w strefie 2 i 22: II 3G Ex nr II C T4-20 C Ta +45 C II 3D Ex td A22 IP66 T105 C -20 C Ta +45 C - energia błysku 7,5 J, 50 błysków / min, - zasilanie: 230 V AC; 24 V DC, - 6 kolorów klosza, - dostępne wykonania: SIL. 10 lat gwarancji! Seria Zasilanie Kolor światła [EUR] V AC żółty, czerwony, pomarańczowy, od 381, V DC zielony, niebieski, przezroczysty od 381,10 KOLUMNY SYGNALIZACYJNE LED 3G / 3D - SERIA BR 50 IP65 EN 54-3 IP66 / IK08 Do stosowania w potencjalnie wybuchowych środowiskach w strefie 2 i 22: II 3G Ex na II T5 X -20 C Ta +50 C II 3D tda22 IP65 T85 C X -20 C Ta +50 C. - stopień ochrony IP65, - zasilanie 230 V AC, 24 V AC/DC, - dostępne zestawy wież: 1-, 2- i 3-segmentowe, - kolory segmentów: czerwony, żółty, zielony. 3-stopniowa wieża, kolory: czerwony, żółty, zielony Napięcie [EUR] V AC 465, V AC/DC 490,50 PRZETESTUJ SYGNALIZATOR W SWOJEJ APLIKACJI WYPOŻYCZALNIA SYGNALIZATORÓW FIRMY PFANNENBERG PYTAJ O SZCZEGÓŁY: Michał Nowak tel: michal.nowak@astat.pl 68 www astat pl

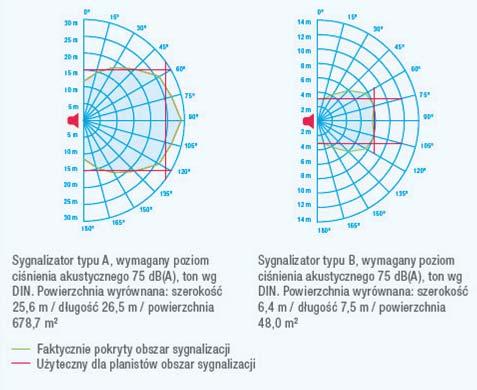

69 EFEKTYWNOŚĆ I OSZCZĘDNOŚĆ STAJĄ SIĘ WIDOCZNE! DZIĘKI METODZIE 3D-COVERAGE OD PFANNENBERG OBLICZĄ PAŃSTWO AKUSTYCZNĄ I OPTYCZNĄ WYDAJNOŚĆ SYGNALIZATORA W POMIESZCZENIU Idealne narzędzie dla planistów, projektantów i osób odpowiedzialnych za bezpieczeństwo! WYBÓR NALEŻY DO PAŃSTWA TANI PRODUKT CZY TANIE ROZWIĄZANIE? PFANNENBERG 3D-COVERAGE DOSTARCZY PAŃSTWU TANIE I WYDAJNE ROZWIĄZANIE DLA CAŁEGO PROJEKTU!! Ten przykład pokazuje wpływ dwóch różnych poziomów zakłóceń akustycznych na zasięg sygnalizatora akustycznego o mocy 100 db(a). Sygnalizator Pfannenberg, wymagany poziom Sygnalizator konkurencji, wymagany poziom ciśnienia akustycznego 75 db(a), ton wg DIN. ciśnienia akustycznego 75 db(a), ton wg DIN, Powierzchnia wyrównana: szerokość 25,6 m / Powierzchnia wyrównana: Szerokość 6,4 m / długość 26,5 m / powierzchnia 678,7 m² długość 7,5 m / powierzchnia 48,0 m² Faktycznie pkryty obszar sygnalizacji Użyteczny dla planistów obszar sygnalizacji Płatna reklama dostawcy www astat pl Pfannenberg Europe GmbH Sp. z o.o. Przedstawicielstwo w Polsce Al. Jana Pawła II 11/ Warszawa info@pfannenberg.pl 69

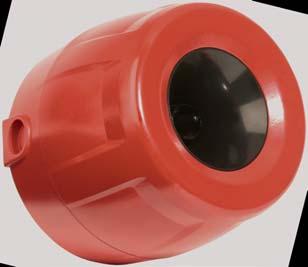

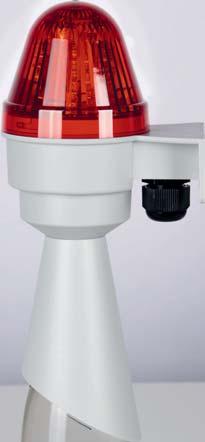

70 Sygnalizacja optyczna i akustyczna SYGNALIZATOR DZWIEKOWY - CH115 Innowacyjna technologia z Niemiec: bezpieczna, solidna i nowoczesna. Z naszą sygnalizacją optyczną i akustyczną zawsze będziesz bezpieczny. Zapytaj o swoją osobistą ofertę! SYGNALIZATOR DŹWIĘKOWY - CH120 SYGNALIZATOR ŚWIETLNO- DŹWIĘKOWY - CHIASSO 100 RAZOR KOLUMNA SYGNALIZACYJNA LED - CO ST 70 OD PONAD 25 LAT ŚWIATŁO LED 24 V AC / DC LED - CO BL 90 SYGNALIZATOR SWIETLNO DZWIEKOWY ELEKTRONICZNA MINI SYRENA Z LAMPAMI LED Beim Alten Flugplatz Vechta Tel. +49 (0) Płatna reklama dostawcy

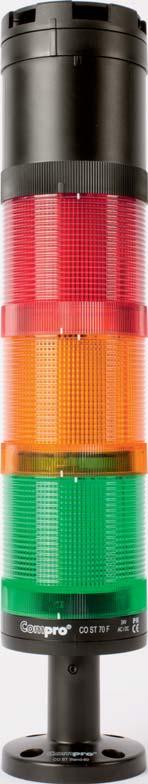

71 URZĄDZENIA SYGNALIZACYJNE Michał Nowak SYGNALIZATORY OPTYCZNE SERIA BL50, BL70, BL90 IP65-2 tryby świecenia (światło ciągłe lub migające) wybierane za pomocą przełącznika wewnątrz, dostępna wersja z 15 trybami świecenia, - dostępne 5 kolorów kloszy: czerwony (RL), żółty (AL), zielony (GL), niebieski (BL), bezbarwny (CL). - temperatura pracy od -25 C do +70 C, - dostępny uchwyt ścienny. Ilość trybów świecenia Zasilanie Kolor światła [EUR] BL V AC/DC 27,00 czerwony, BL V AC/DC żółty, 31,50 BL V AC/DC zielony, 52,48 BL 70 (230 V) V AC niebieski, 52,48 bezbarwny BL 90 (230 V) V AC 67,48 SYGNALIZATORY AKUSTYCZNE SERIA CHIASSO 100 DR * baza z zasilaniem 230 V AC - regulacja głośności, - obudowa biała (W) lub czerwona (R), - temperatura pracy od -20 C do +70 C, - dostępne wersje ze światłem migającym LED. Zasilanie IP65 Ilość tonów Natężenie dźwięku [db] Regulacja głośności [EUR] CH 100 D R 9-28 V DC ,06 CH 100 D R + CH DR 230 V* 230 V AC ,56 SERIA CO BL G9 IP67-3 tryby świecenia (światło ciągłe, migające lub obrotowe) wybierane za pomocą przełącznika wewnątrz, - dostępne 4 kolory kloszy: czerwony, pomarańczowy, niebieski, zielony, - temperatura pracy od -20 C do 50 C. Ilość trybów świecenia Zasilanie Kolor światła [EUR] CO BL G V DC czerwony, 286,24 pomarańczowy, 3 niebieski, CO BL G9 115 / 240 V AC 286,24 zielony SERIA ASSERTA MIDI IP66 - obudowa czerwona (R), - temperatura pracy od -25 C do 70 C, - dostępne wersje ze światłem błyskowym xenon. Zasilanie Ilość tonów Natężenie dźwięku [db] Regulacja głośności [EUR] AS M S 9-60 R 9-60 V DC ,66 AS M S 230 R 115 / 230 V AC ,12 SYGNALIZATOR OPTYCZNO-AKUSTYCZNY SERIACOBLHP582 IP65 - temperatura pracy od -25 C do 70 C, - różne kolory światła, - 2 tony dźwięku: stały/pulsacyjny (dip-switch), - światło LED: stałe/pulsacyjne (dip-switch), - wersja z tubą lub bez. Zasilanie Ilość Natężenie Regulacja [EUR] tonów dźwięku [db] głośności COBLHP582GTXXYY z tubą 24 V DC lub 230 V AC ,40 COBLHP582GXXYY bez tuby 24 V DC lub 230 V AC ,40 SERIA CHIASSO stopniowy alarm / 39 tonów do wyboru (dla wersji DC), - temperatura pracy od -25 C do 70 C. Zasilanie IP65 Ilość tonów Natężenie dźwięku [db] Regulacja głośności [EUR] CH120R 24V 9-28 V DC ,36 CH120R 230V 230 V AC x 259,56 XX- 24V lub 230V YY- RL-czerwony, AL-pomarańczowy, GL-zielony,BL-niebieski, CL-bezbarwny KOLUMNY SYGNALIZACYJNE SERIA ST 70 www astat pl IP65-2 tryby świecenia (światło ciągłe lub migające) wybierane za pomocą przełącznika w każdym module, - dostępnych 5 kolorów modułów: czerwony, żółty, zielony, niebieski, bezbarwny, - temperatura pracy od -25 C do 70 C, - dostępny moduł dźwiękowy 100 db(a) z 39 dźwiękami, - dostępne różne akcesoria mocujące, - cena obejmuje 3 moduły świetlne, moduł bazowy i stopkę (110 mm). Ilość trybów świecenia Ilość modułów Napięcie [EUR] ST V AC/DC 128,98 BRZĘCZYK PIEZOELEKTRYCZNY - SERIA PSS db ±3 db, - częstotliwość 2,7 ±0,5 khz, - dźwięk stały, pulsacyjny, szybko pulsacyjny (do wyboru jeden przy zamówieniu). Zasilanie IP65 Ilość tonów Natężenie dźwięku [db] Regulacja głośności [EUR] PSS55030XY 3-30 VDC x 15,26 PSS55080XY VDC x 15,26 PSS55120XY VDC x 15,26 X= B-czarny, W-biały; Y= 1-dźwięk stały, 2-dźwięk pulsacyjny, 3- dźwięk szybko pulsacyjny 71

72 URZĄDZENIA SYGNALIZACYJNE Michał Nowak SYGNALIZATORY AKUSTYCZNE BUCZKI ELEKTRONICZNE SERIA 584,585 IP65 - ze zintegrowanym uchwytem ściennym, - temperatura pracy od -20 C do +50 C, -obudowa szara, - dostępne wykonania z tubą*. Zasilanie Ilość Natężenie Regulacja tonów dźwięku [db] głośności [EUR] * 24 V AC/DC , * 230 V AC , V AC/DC , V AC ,05 BUCZKI SERIA 482, 582, 570 IP33 / IP55 - ze zintegrowanym uchwytem ściennym, - różne napięcia zasilania od 12 V do 230 V AC oraz 12 i 24 V DC, - temperatura pracy od -20 C do +60 C, - dostępne wykonania z tubą*. Zasilanie Ilość Natężenie Regulacja IP tonów dźwięku [db] głośności [EUR] V DC 1 92 IP33 37, V AC 1 92 IP33 37, * 24 V DC 1 92 IP33 39, * 230 V AC 1 92 IP33 39, * V AC IP55 87, * 230 V AC IP55 83, * 24 V DC IP55 103, * 230 V DC IP55 114,90 SYRENA WIELOTONOWA SERIA 140 IP65-32 tony dźwięku do wyboru, V DC lub V AC, - temperatura pracy od -25 C do +60 C. Zasilanie Ilość Natężenie Regulacja tonów dźwięku [db] głośności [EUR] V DC , V AC ,28 SYGNALIZATORY OPTYCZNO-AKUSTYCZNE SYGNALIZATOR ŚWIETLNO-DŹWIĘKOWY SERIA 422, 423 IP65 Seria światło stałe LED Seria światło byłyskowe Xenon - dźwięk stały / pulsacyjny, - oddzielne sterowanie światłem i dźwiękiem, - ze zintegrowanym uchwytem ściennym, - temperatura pracy od -20 C do +50 C. Zasilanie Kolor światła Natężenie Regulacja dźwięku [db] głośności [EUR] 422 X V AC/DC 92 82, X V AC X=1 czerwony 92 90, X V AC/DC X=3 żółty , X V AC ,26 SYGNALIZATOR ŚWIETLNO-DŹWIĘKOWY SERIA 424,425 IP65 Seria światło stałe LED Seria światło byłyskowe Xenon -dźwięk stały, - oddzielne sterowanie światłem i dźwiękiem, - ze zintegrowanym uchwytem ściennym, - temperatura pracy od -20 C do +50 C. Napięcie Kolor światła Natężenie Regulacja dźwięku [db] głośności [EUR] 424 X V AC/DC , X V AC X=1 czerwony , X V AC/DC X=3 żółty , X V AC ,66 KOLUMNY SYGNALIZACYJNE MODUŁOWA KOLUMNA SYGNALIZACYJNA SERIA KS72 IP65 - moduły LED światło stałe / migające (wewnątrz przełącznik), - bardziej wyraziste światło dzięki zastosowaniu wewnętrzego pryzmatu, - napięcie zasilania 24 V AC/DC, - dostępny moduł buczka lub syreny wielotonowej, - różne akcesoria montażowe, - temperatura pracy od -20 C do +50 C, - w skład kolumny wchodzą 3 moduły świetlne, moduł bazowy oraz rurka ze stopką. Ilość modułów świetlnych [EUR] ,18 KOLUMNA SYGNALIZACYJNA CLEANSIGN EHEDG IP65 SYGNALIZATORY OPTYCZNE SYGNALIZATOR OPTYCZNY SERIA 828 IP65 - światło błyskowe Xenon 5J, - różne kolory i napięcia zasilania, - różne akcesoria montażowe, - temperatura pracy od -20 C do +50 C. Zasilanie Kolor światła [EUR] 828 X V DC X=1 czerwony 94, X V AC X=3 żółty 84,06 - skonstruowana do użytku w pomieszczeniach czystych, obszarach żywności i higieny oraz w przemyśle farmaceutycznym i kosmetycznym, - zasilanie 24 V DC, - z modułem dźwiekowym 85 db, - montaż do podstawy lub ścienny, - światła LED stałe lub migające (wersja RGB), - do wyboru trzy wersje LED: wersja 3-kolorowa czerwone/zielone/żółte; wersja RGY w której dany kolor z czerwonego/zielonego/żółtego wybiera sięza pomocą dipswitcha w danym miejscu kolumny oraz wersja RGB w której wybieramy trzy kolory z 7 kolorów możliwych za pomocą dip-switcha z możliwością migania. Zasilanie Model Moduł akustyczny [EUR] 695 3X V DC Czerwony/zielony/żółty 320, X V DC RGY 386, X V DC RGB 486,14 72 www astat pl

73 BEZPIECZNA APARATURA ŁĄCZENIOWA DO ZŁOŻONYCH I WYMAGAJĄCYCH ZASTOSOWAŃ WYŁĄCZNIKI LINKOWE ZATRZYMANIA AWARYJNEGO - obsługa linki do 200 m, - różna konfiguracja styków, - stopień ochrony od IP65 do IP69k, - wykrywanie pociągnięcia i zerwania linki, - dostępne wersje Ex. Długość linki [EUR] ZS 70 do 10 m od 61,00 ZS 71 do 35 m od 110,00 ZS 80 do 100 m od 161,00 IP65 NOWOŚĆ Michał Nowak michal.nowak@astat.pl WYŁĄCZNIKI LINKOWE ZATRZYMANIA AWARYJNEGO - SERIA ZS 92 EXTREME IP66 / IP67 - odporny na niskie i wysokie temperatury od -40 C do 85 C, - stopień ochrony IP66/IP67 (obudowa odporna na korozję), - długość linki 2 x 100m - wykrywanie pociągnięcia i zerwania linki, - styki 2NC/2NO lub inne warianty, - zgodność ze standardami DuK, Kiepe, - możliwość montażu w każdej pozycji, - dostępna wersja Ex. Opis [EUR] Wyłącznik linkowy zatrzymania awaryjnego ZS 92S 22 VD F 258,90 STEROWANIE BEZPRZEWODOWE STEUTE WIRELESS - technologia radiowa swave wykorzystująca pasmo radiowe ISM. Dostępne częstotliwości 868 MHz, 915 MHz, 922 MHz oraz 2,4 GHz, - zasilanie bateryjne lub bezbateryjne (oparte o generator elektrodynamiczny), dostępne także wersje zasilane z zewnątrz (12 / 24 V DC), - możliwość przesyłania sygnału statusu (stanu łącznika / czujnika) oraz napięcia baterii zasilającej, - dostępne rozwiązania sieciowe swave.net (komunikacja z sieciami LAN i WAN), - dostępne urządzenia bezpieczeństwa do zastosowań przemysłowych i medycznych (2,4 GHz - safe), - zasięg do 750 metrów w terenie otwartym (lub wielokrotność, przy zastosowaniu przekaźników radiowych), - stopień szczelności do IP67, - dostępne wersje urządzeń do pracy w strefach zagrożonych wybuchem (ATEX), - dostępne nadajniki uniwersalne współpracujące z dowolnymi urządzeniami stykowymi, - oferujemy: łączniki pozycyjne, nożne i linkowe / czujniki magnetyczne, optyczne i indukcyjne / kasety i przyciski sterownicze, piloty ręczne, klamki drzwiowe z przyciskami sterowniczymi / nadajniki uniwersalne / wielofunkcyjne odbiorniki radiowe i przekaźniki / akcesoria (anteny, przewody, baterie). BEZPIECZEŃSTWO MASZYN KURTYNY BEZPIECZEŃSTWA - SERIA EFESTO BEZPRZEWODOWE WYŁĄCZNIKI NOŻNE - SERIA RF GFSI - metalowa obudowa, - ergonomiczna konstrukcja, - technologia bezprzewodowa swave, - eliminacja zewnętrznego źródła zasilania, kabli i peszli, - duże możliwości konfiguracyjne, - dostępne wersje SAFE do aplikacji bezpieczeństwa (PL d / PL e). Opis [EUR] RF GFSI SW868 Bezprzewodowy wyłącznik nożny RF GFSI 322,62 RF Rx SW868-4S 24VDC Odbiornik (zestaw z anteną) 241,26 BEZPRZEWODOWE KASETY STEROWNICZE - SERIA RF BF 74 - swave technologia bezprzewodowa, - zasięg działania do 450 m, - eliminacja zewnętrznego źródła zasilania, kabli i peszli, - stopień ochrony IP65, - dwa przyciski typu RT (w zestawie kolorowe nakładki), - odbiornik z 4 wyjściami przekaźnikowymi i anteną zew. Opis [EUR] RF BF 74-2 Obudowa dla 2 aktywatorów 21,89 RF BF 74 RT SW868 Przycisk bezprzewodowy 2 x 147,84 RF Rx SW868-4S 24VDC Odbiornik (zestaw z anteną) 241,26 MATY BEZPIECZEŃSTWA Akcesoria - osłony ochronne, - lustra, stojaki, - złącza, kable, - uchwyty montażowe. www astat pl - dostępne funkcje: EDM, reset, muting, blanking (prosta konfiguracja blankingu bez potrzeby użycia zewnętrznego programatora), - zintegrowany bargraf LED ułatwiający pozycjonowanie kurtyn, - zasięg 6 m: rozdzielczość: 14 mm, - zasięg 15 m: rozdzielczość: mm, - zasięg 30 m: rozdzielczość: mm, - wysokość chroniona od 174 mm do mm, - stopień szczelności IP65 (IP67 z osłoną), - temperatura pracy od 0 C do 65 C, - wyjścia bezpieczne PNP, - poziom bezpieczeństwa SIL 3 / CL3 / PL-e / Kat. 4. Moduły przekaźnikowe - konwersja wyjść PNP na przekaźnikowe (2 wyjścia bezpieczne, 1 sygnalizacyjne), - montaż na szynie DIN, - dostępne wersje z wbudowanymi lampkami sygnalizacyjnymi i przełącznikami kluczykowymi sterującymi funkcjami reset i/lub override). - wysoka trwałość mechaniczna, - produkowane na wymiar, wg projektu klienta, - maksymalne wymiary mm x mm, - możliwość formowania powierzchni o różnym kształcie, - materiał wierzchni PVC lub blacha ocynkowana, - dostępne moduły bezpieczeństwa oraz listwy montażowe. 73

74 BEZPIECZEŃSTWO MASZYN Michał Nowak KURTYNY BEZPIECZEŃSTWA - SERIA SF4B/SF4D SKANERY BEZPIECZEŃSTWA - SERIA SD3 Moduł przekaźnikowy bezpieczeństwa SF-C13 - wbudowane funkcje mutingu, EDM, zaślepienie statyczne i dynamiczne, - kategoria 4, - rozdzielczość 14 mm i 25 mm, - stopień ochrony IP67, - wysokość chroniona od 150 mm do mm, - zasięg działania: od 0,3 m do 7 m / 9 m lub do 12 / 15 m (SF4D), - wyjścia PNP and NPN, - brak martwej strefy, pierwsza wiązka 5 mm od końca obudowy, - większa wytrzymałość, mechaniczna (SF4D). - reset manualny / automatyczny, - polaryzacja PNP lub NPN, - 3 tory aktywujące, 1 sygnalizacyjny. KURTYNA BEZPIECZEŃSTWA JEDNOWIĄZKOWA - SERIA ST4 Skaner bezpieczeństwa SD3 spełnia wymogi 3 kategorii bezpieczeństwa (SIL CL2 PLd). Kontroli może podlegać do 8 zaprogramowanych i przełączalnych stref o dowolnym kształcie nadanym przez programistę (programowanie poprzez dołączone oprogramowanie). Parametry: - strefa ostrzegawcza w promieniu do 15 m, - strefa chroniona w promieniu do 4 m, - kąt skanowania 190, - możliwość zmiany czasu odpowiedzi, - możliwość zaprogramowania do 8 przełączalnych stref. IP67 Programowalny sterownik bezpieczeństwa SF-C21-4 podwójne, programowalne wejścia, - 2 podwójne wyjścia tranzystorowe PNP, - RS485 do komunikacji z PLC, - wbudowane funkcje m.in. muting, sterowanie oburęczne, wybór trybu pracy, - 4 wyjścia dodatkowe, - darmowe oprogramowanie. JEDNOSTKA KOMUNIKACYJNA IO-LINK - SFD-WL3 Jednostka komunikacyjna IO-Link - SFD-WL3 może być łatwo zintegrowana z istniejącą konfiguracją kurtyny świetlnej bezpieczeństwa SF4D i umożliwia przechowywanie i przywracanie danych ustawień oraz obserwację funkcjonalności podczas pracy. Dane procesowe: - informacje o świetle odebranym / zablokowanym, - informacje o stabilności / niestabilności światła odbieranego, - informacje o świetle, Dane serwisowe: - informacje o blokadzie nadajnika / - informacje na temat głównej odbiornika, kurtyny bezpieczeństwa, - informacja o natężeniu światła padającego - informacje o urządzeniu (WYŁ., 1, 2, 3), komunikacyjnym SFD-WL3, - informacje wyjściowe sterowania OSSD, - natężenie oświetlenia poszczególnych wiązek (32 poziomy), - liczba jednostek w połączeniu - status kontroli komunikacji, - kody błędów. szeregowym. PRZYCISK ZEZWOLENIA - SERIA SG-C1 CZUJNIKI STREFOWE Z SERII NA1, NA2 - połączenie szeregowe 6 zestawów głowic 1 sterownika, - kompaktowa konstrukcja, - stopień ochrony IP67, - funkcja muting, - kategoria bezpieczeństwa 4. Pozwala operatorom przebywającym w strefie niebezpiecznej bezpiecznie obsługiwać maszyny podczas serwisu. - trzy pozycje uchwytu, - dodatkowe przyciski funkcyjne / emergency stop. - wąska, praktyczna obudowa, - szerokość obudowy od 10 mm, - wysokość obszaru chronionego do 540 mm, - zasięg do 5 m, - szerokie spektrum zastosowań, - wykonania przeznaczone dla aplikacji Pick-by-Light. SERWONAPĘDY SERWONAPĘD Z ZAAWANSOWANYMI SERWONAPĘDY FUNKCJAMI SAFETY MINAS A6SX - moce od 50 W do 5 kw, - 12 funkcji bezpieczeństwa zgodnych z IEC , - ultraszybki czas odpowiedzi: 3,2 khz, - monitoring prędkości SS1, SLS, SSR, SSM, - automatyczne strojenie, - monitoring pozycji SS2, SOS, SLI, SDI, SLA, SAR, - sterowanie pozycją / momentem / prędkością, - bezpieczne wejścia / wyjścia, - enkoder absolutny 23 bit, - wejścia: 6 (podwójne x 4, pojedyncze x 2), - zintegrowana funkcja STO (Safe Torque Off), - wyjścia: 3 (podwójne x 3), - opcja podłączenia zewnętrznego enkodera - - PLe / PLd ( w zależności od enkodera). full-closed control, - protokoły Modbus / EtherCAT / RTEX, - praca z tablicą pozycji za pomocą cyfrowych 74 wejść/wyjść. www astat pl

75 www astat pl Płatna reklama dostawcy 75

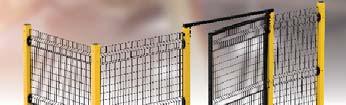

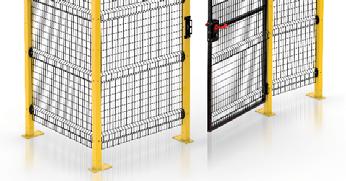

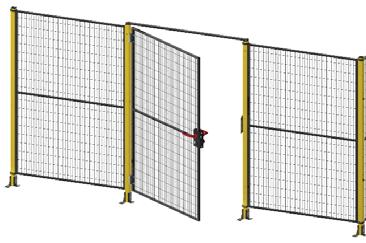

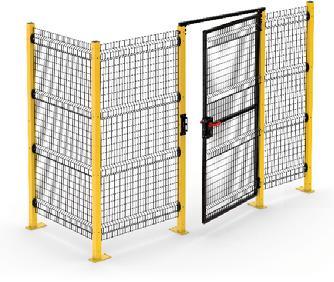

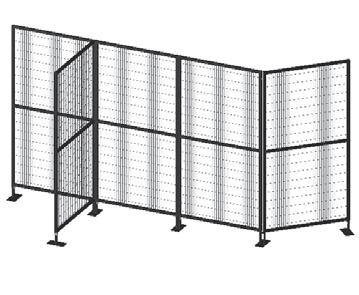

76 MODUŁOWE WYGRODZENIA OCHRONNE Michał Nowak SYSTEM BASIC SYSTEM STRONG - słupki 40 x 40 mm, - wysokość słupków: 1 120, 1 420, 1 660, 2 060, mm, - panele z ramą 20 x 20 mm, - siatka 22 x 100 x 3 mm, - łączenie za pomocą obejmy lub za pomocą śrub. System przeznaczony do standardowych zastosowań do wszystkich urządzeń i maszyn. SYSTEM ADAPTA GUARD - słupki 60 x 60 mm, - wysokość słupków: 1 120, 1 420, 1 660, 2 060, 2 260, mm, mm, - panele z ramą 20 x 20 mm lub 30 x 30 mm (Heavy), - siatka 22 x 100 x 3 mm, - łączenie za pomocą obejmy lub za pomocją śrub. System przeznaczony do zastosowań w warunkach uznanych za ciężkie np. w robotyce przemysłowej lub w przemyśle hutniczym. SYSTEM GREEN FAST DP Najtańszy i najszybszy montaż 4mm 8mm - słupki 50 x 50 mm, - wysokość słupków: 2 240, mm, - panele bez ramy pozwalają na jej łatwe dopasowanie w miejscu montażu, - szerokość paneli: 196, 292, 676, 772, 996, 1 188, 1 476, mm, - siatka 32 x 68 x 4 mm, - łączenie za pomocą specjalnych łączników. System przeznaczony w miejscach, gdzie istnieje wysokie ryzyko związane z oddziaływaniem mechanicznym. System wygrodzeń bez słupków (patent Satech) umożliwiający bardzo szybki montaż, złożony z: - paneli samonośnych z ramą 20 x 20, stóp z zaciskiem imadłowym oraz górnej elastycznej klamry, - wysokośc wygrodzenia: mm; mm; mm; mm, - panele z ramą 20 x 20 mm (wersja DP) lub 30 x 30 mm, - siatka 22 x 100 x 3 mm. System przeznaczony w miejscach gdzie liczy się czas montażu, przestrzenie magazynowe, korytarze osobowe, tanie maszyny o niskim poziomie ryzyka. PANELE MODUŁOWE DLA SERII BASIC I STRONG SIATKA BLACHA SAMONOŚNA DRZWI MODUŁOWE PŁYTA PRZEZROCZYSTA BLACHA + PŁYTA PRZEZROCZYSTA BLACHA + SIATKA SIATKA + PŁYTA PRZEZROCZYSTA BLACHA + OTWÓR INSPEKCYJNY OBRAMOWANIE PANELE O NIESTANDARDOWYCH KSZTAŁTACH Panele siatkowe oraz panele z przezroczystą płytą umożliwiają swobodną obserwację zabezpieczonych urządzeń (zgodność z EN , 5.10, 5.12). Budowa paneli utrudnia wspinanie się na wygrodzenie (EN ). Rozmiar oczek pozwala zamontować wygrodzenie już w odległości 120 mm od strefy niebezpiecznej (EN ISO ). DRZWI JEDNO- SKRZYDŁOWE ZAMKI DRZWI DWU- SKRZYDŁOWE DRZWI PRZESUWNE Z PROWADNICĄ GÓRNĄ DRZWI PRZESUWNE Z PROWADNICĄ DOLNĄ DRZWI PRZESUWNE PODWÓJNE Z PROWADNICĄ GÓRNĄ DRZWI PRZESUWNE Z PROWADNICĄ TELESKOPOWĄ AKCESORIA DRZWI SKŁADANE DRZWI SPECJALNE AUTOMATYCZNE DRZWI SPECJALNE PIONOWE DRZWI SPECJALNE Z SZEROKIM OTWARCIEM AZM 200 KLASY IV SCHMERSAL AZM415 KLASA III / IV ANTYPANICZNY ZASUWA 76 www astat pl

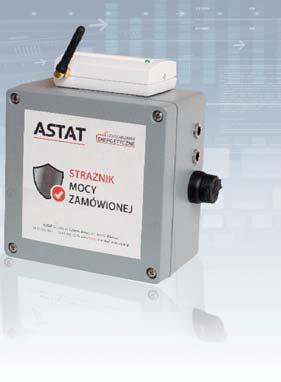

77 Specjalistyczna aparatura i systemy pomiarowe INNOWACJE PRZEMYSŁ NAUKA Komory pomiarowe i obiekty ekranowane Ochrona informacji niejawnych Kompletne systemy pomiarowe EMC Systemy pomiarowe maszyn i urządzeń Urządzenia pomiarowe Elementy przeciwzakłóceniowe STRAŻNIK MOCY ZAMÓWIONEJ ZABEZPIECZ SIĘ PRZED PRZEKROCZENIAMI I 20 STOPNIEM ZASILANIA brak konieczności zgody energetyki, śledzenie przebiegu poboru energii czynnej w 15-minutowych okresach obliczeniowych, prognoza całkowitego poboru w okresie obliczeniowym, informacja o możliwości przekroczenia mocy umownej, prezentacja danych na ekranie komputera poprzez stronę WWW, rejestracja przekroczeń, archiwizacja profilu mocy [trendy], opcje: wyłączenia obciążeń, powiadomienia SMS. www astat pl 77

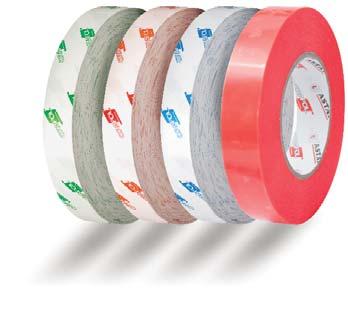

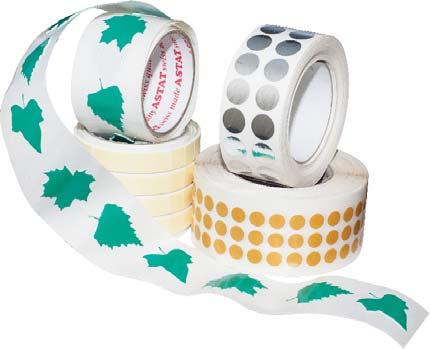

78 TECHNICZNE TAŚMY SAMOPRZYLEPNE, KLEJE I ŻYWICE Henryk Rogoziński h.rogozinski@astat.pl DZIAŁ OBSŁUGI KLIENTA: ASTAT JEST OD PONAD 25 LAT WIODĄCYM PRODUCENTEM I DYSTRYBUTOREM TAŚM SAMOPRZYLEPNYCH NA POLSKIM RYNKU. Stosowanie nowoczesnej technologii wraz z dużymi możliwościami produkcyjnymi, umożliwia wykonanie nawet krótkich serii taśm oraz wykrojów o nietypowych wymiarach i kształtach. TAŚMA UNIWERSALNA TYPU DUCT TAPE VPS Nośnik Grubość całkowita Klej Odporność temp. Kolor VPS tkanina z PE 0,14 mm kauczuk syntetyczny do 75 C srebrny, czarny Wymiary Op. VPS 50/50 48 mm x 50 m 24 13,70 TAŚMA KAUCZUKOWA JEDNOSTRONNIE KLEJĄCA PKF Nośnik Grubość całkowita Klej Kolor PKF pianka kauczukowa 3 mm akrylan czarny Wymiary Op. PKF 50/15 50 mm x 15 m 12 21,00 SAMOPRZYLEPNY RZEP "HACZYK-PĘTELKA" RZP RZP Materiał haczyk: poliamid pętelka: poliamid Grubość całkowita 4 mm po zamknięciu Gramatura haczyk: 325 g/m 2 pętelka: 320 g/m 2 Klej kauczuk syntetyczny zbrojony siatką z włókna szklanego Wymiary RZP 20/25 haczyk 20 mm x 25 m 55,60 RZP 20/25 pętelka 20 mm x 25 m 55,60 RZP 50/25 haczyk 50 mm x 25 m 130,00 RZP 50/25 pętelka 50 mm x 25 m 130,00 TAŚMA MIEDZIANA CMC TAŚMA ALUMINIOWA ZBROJONA ALE TAŚMA KAPTON CMC CMC Nośnik miękka miedź, gr. 0,03 mm Klej akrylan, elektrycznie przewodzący Grubość 0,065 mm Wymiary Op. CMC /50 6 mm x 50 m 48 51,20 CMC /50 9 mm x 50 m 32 76,80 CMC /50 12 mm x 50 m ,30 CMC /50 19 mm x 50 m ,30 CMC /50 25 mm x 50 m ,80 ALE Nośnik laminat AL / LDPE / siatka z wł. szklanego zbrojenie: 5 # 5 Grubość całkowita 0,15 mm Klej kauczuk syntetyczny Odporność temp. -25 C do 70 C Wymiary Op. ALE 50/50 50 mm x 50 m 24 25,50 ALE 75/50 75 mm x 50 m 16 38,20 ALE 100/ mm x 50 m 12 51,00 ALE 50/ mm x 100 m 24 51,00 CMC Nośnik folia KAPTON Grubość 0,025 mm (całk. 0,055 mm) Klej akrylan Nap. przebicia Vsk Klasa temperaturowa H Wymiary Op. CMC /66 13 mm x 66 m ,60 CMC /66 15 mm x 66 m ,40 CMC /66 30 mm x 66 m ,30 SPECJALISTYCZNE KLEJE PRZEMYSŁOWE - cyjanoakrylowe, - anaerobowe, - strukturalne, - silikonowe, - MS-POLIMERY, - kleje UV, - smary, - żywice. ŻYWICE I LAKIERY FIRMY AXALTA Żywice impregnacyjne marki VOLTATEX posiadają nowoczesne formuły dobrane w taki sposób, aby zapewnić najwyższą wydajność i efektywność aplikacji. Stosowane szeroko w przemyśle elektrotechnicznym do sycenia uzwojeń elementów i urządzeń indukcyjnych wszelkimi dostępnymi metodami, zarówno konwencjonalnymi zanurzeniowymi, poprzez metody kropelkowe, ciśnieniowe i próżniowe, jak i nowoczesne z wykorzystaniem prądu oraz promieniowania UV. 78 www astat pl

79 ZAPOZNAJ SIĘ Z POZOSTAŁĄ OFERTĄ FIRMY ASTAT Nowości w ofercie Zeskanuj kod QR! strona 4 ENERGETYKA I MIERNICTWO / KALEJDOSKOP 2018/19 Poznaj nas bliżej - prezentacja firmy ASTAT ENERGETYKA AZ ZAWODOWA AW WODO I POMIARY Wydanie 40 Nakład egz. Przekładniki nn i SN Analizatory parametrów sieci Mierniki i liczniki energii Kompensacja mocy biernej Cewka Petersena - przekładniki nn, SN, - Cewka Petersena, - analizatory parametrow sieci, - izolatory, - kompensacja mocy biernej, - liczniki energii, - listwy kontrolno-pomiarowe, - mierniki tablicowe, - Jakość Energii Elektrycznej, - Zarządzanie Energetyczne. Zobacz Kalejdoskop Jakość Energii Elektrycznej ASTAT sp. z o.o. ul. Dąbrowskiego Poznań tel fax info@astat.pl Poznaj nas bliżej - prezentacja firmy ASTAT Nowości w ofercie Zeskanuj kod QR! strona 4 NOWOCZESNY BUDYNEK / KALEJDOSKOP - automatyka budynku, - gniazda i łączniki, - sterowanie oświetleniem, - przekaźniki instalacyjne, - puszki instalacyjne, - żaluzje zewnętrzne, - zestawy radiowe, - zasilacze i UPSy, - osprzęt kablowy. NOWOCZESNY BUDYNEK Wydanie 42 Nakład egz. Automatyka domowa Specjalistyczne puszki instalacyjne Zestawy radiowe Osprzęt elektroinstalacyjny Żaluzje zewnętrzne Zasilacze i zasilacze awaryjne UPS Zobacz Kalejdoskop ASTAT sp. z o.o. ul. Dąbrowskiego Poznań tel fax info@astat.pl BRANŻA KOLEJOWA / KALEJDOSKOP Odwiedź kanał filmowy ASTAT Zeskanuj kod QR! ASTAT 25 LAT DOŚWIADCZENIE WSPARCIE KNOW-HOW POJAZDY SZYNOWE Wydanie 35 Nakład egz. 2017/18 Wydanie 35 Nakład egz. Kable i przewody Dławnice i przepusty kablowe Analizatory silników trakcyjnych Testery wiązek kablowych Węże ochronne Urządzenia do pomiarów EMC - kable i przewody, - dławnice i przepusty kablowe, peszle, - testery wiązek kablowych, - liczniki energii, - urządzenia do pomiarów EMC, - analizatory silników trakcyjnych. Zobacz Kalejdoskop ASTAT sp. z o.o. ul. Dąbrowskiego Poznań tel fax info@astat.pl Techniczne taśmy samoprzylepne Żywice, lakiery i impregnaty strona 50 Wykroje z technicznych taśm samoprzylepnych Kleje przemysłowe strona 64 strona 62 Wydanie 41 Nakład egz. TASMY I MATERIAŁY SAMOPRZYLEPNE 2019 strona 8 TAŚMY I KLEJE PRZEMYSŁOWE / KALEJDOSKOP - taśmy jednostronne i dwustronne, - wykroje z taśm, - taśmy przemysłowe, - taśmy techniczne cmc, - taśmy na szpulach krzyżowych, - folie ochronne, - żywice, lakiery i impregnaty, - kleje przemysłowe, - uszczelki. Zobacz Kalejdoskop SPECJALISTYCZNE PECJALIST TYCZNE ECHNIKI Ł ACZE ENIA A TECHNIKI ŁACZENIA ASTAT sp. z o.o. ul. Dąbrowskiego Poznań tel fax tasmy@astat.pl Specjalistyczna aparatura i systemy pomiarowe ASTAT IDEALNE OGNIWO ŁĄCZĄCE INNOWACJ E NAUKA PRZ EMY SŁ EMC I SYSTEMY POMIAROWE / PRZEGLĄD OFERTY - akcesoria, systemy i oprogramowanie do pomiarów EMC, komory pomiarowe, kabiny ekranowe, mierniki pola, - elementy przeciwzaburzeniowe (filtry, dławiki, rdzenie ferrytowe, uszczelnienia, absorbery, farby, kleje, taśmy przewodzące, okna ekranowe, plastry miodu, itp.). Zobacz przegląd oferty ASTAT sp. z o.o. ul. Dąbrowskiego Poznań tel fax info@astat.pl www astat pl 79
