MR HP20. Reduktor ciśnienia gazu Ciśnienie wlotowe 20 bar Średnica nominalna DN 25, DN 50, DN 80, DN 100. Główne cechy

Transkrypt

1 MR HP20 Reduktor ciśnienia gazu Ciśnienie wlotowe 20 bar Średnica nominalna DN 25, DN 50, DN 80, DN 100 Zastosowania Redukcja ciśnienia dla: - Dystrybucji regionalnej - Wykorzystania w przemyśle Krótka informacja Reduktor ciśnienia gazu MR HP20 jest pracuje pod obciążeniem sprężynowym i charakteryzuje się całkowitą równowagą ciśnienia wlotowego. Urządzenie posiada standardowo zintegrowany odcinający zawór bezpieczeństwa (SSV). Należy do rodziny reduktorów MR, znanej z doskonałego działania redukcyjnego i blokującego oraz łatwej konserwacji. MR HP20 został zaprojektowany na zasadzie modułowej pozwalającej na wyjmowanie mechanizmu reduktora bez zaburzania układu rur. Poprzez usunięcie jedynie czterech śrub można wyjąć moduł MR HP20 z korpusu. Pozwala to na przeprowadzenie rutynowego serwisu i konserwacji w warunkach warsztatowych. MR HP20 można wykorzystywać w zastosowaniach przemysłowych i komercyjnych. Urządzenie jest dopuszczone przez DVGW zgodnie z Dyrektywą o Urządzeniach Ciśnieniowych 97/23/WE (PED) w połączeniu z EN 334 / EN Numer rejestracji: CE-0085CL0053. Dane techniczne zakres ciśnienia wlotowego p U: 200 mbar odpowiednio p ds mbar do 20 bar zakres ciśnienia wylotowego p ds: 20 do 2000 mbar Przykład zamówienia: Reduktor ciśnienia gazu MR HP20 z nadciśnieniowym i podciśnieniowym zaworem odcinającym. - Średnica nominalna DN - Połączenie kołnierzowe PN lub ANSI - Ciśnienie wlotowe do bar - Zakres nastawny reduktora (Rozmiar membrany MW) - Zakres nastawny ciśnienia wylotowego (opcjonalnie: nastawa) - Zakres sprężyny nadciśn. zaworu odcinającego (opcj.: nastawa) - Zakres sprężyny podciśn. zaworu odcinającego (opcj.: nastawa) Zakresy ciśnienia & klasy dokładności dla ciśnienia wylotowego i urządzeń zabezpieczających Reduktor Odcinający zawór bezpieczeństwa Zakres Klasa Klasa Nastawa nadciśnienia Nastawa podciśnienia ciśnienia regulacji dokładn. regulacji ciśnienia blokady Zakres ustawny Grupa dokładności Zakres nastawny Grupa dokładności mbar % % mbar % mbar % pds pds pds AC 10 AC 5 AC 2,5 SG 20 SG 10 SG 5 pdso pdso AGo 10 AGo 5 pdsu 5-30 pdsu AGu 30 AGu 10 Główne cechy Obciążenie sprężynowe Pełne zrównoważenie ciśnieniowe Konstrukcja modułowa Regulacja sprężyny przyjazna dla użytkownika Wysokie tempo przepływu Wytrzymałość całkowita zgodna z EN 334 Zintegrowany zabezpieczający zawór odcinający dla nad- i podciśnienia. Klasa funkcyjna A zaworu SSV zgodnie z EN Minimalna różnica ciśnień 100 mbar Łatwa konserwacja dzięki - wymiennej głowicy reduktora - łatwej konserwacji membrany SSV Rozmiary DN 25, DN 50, DN 80, DN 100 Połączenia kołnierzowe do EN , PN16/PN20 lub ANSI 150 Temperatura robocza -20 C do +60 C Opcja Zdalny wskaźnik SSV Kierunek przepływu prawa-lewa Inne grupy regulacji na życzenie. 1

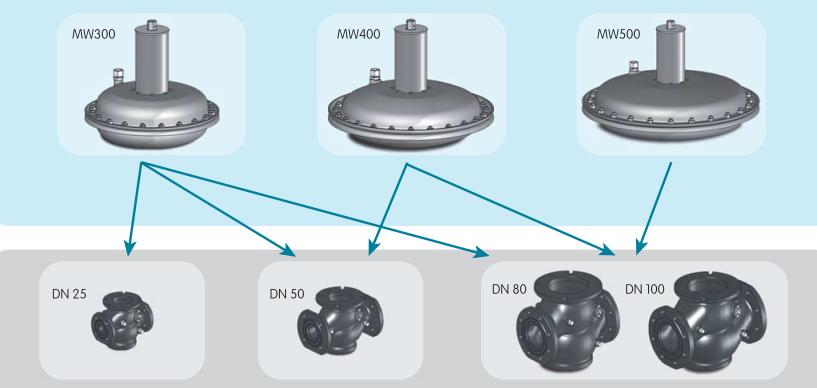

2 MR HP20: Reduktor ciśnienia gazu, ciśnienie wlotowe 20 bar, średnica nominalna DN 25, 50, 80, 100 Wymiary i masy Wymiary Jednostka MW300 MW400 MW500 pomiar. L H2 H D H2 H D H2 H D A DN DN DN DN Masy [kg] Jedn. pomiar. MW30 MW40 MW50 DN DN DN DN Współczynnik przepływu Średnica DN 25 DN 50 DN 80 DN 100 Współczynnik przepływu Średnica gniazda zaworu Reduktory te nadają się do użytku z uprzednio przefiltrowanymi, gazami nie powodującymi korozji. Rozmiary 1. Ustalenie wymaganej wartości K G Aby dobrać rozmiar urządzenia, należy najpierw obliczyć wartość K G : Przy zachowaniu w przepływie krytycznym p2 0,5 p1 : Przy zachowaniu w przepływie pod-krytycznym p2 0,5 p1 : Q n = maksymalne tempo przepływu [m 3 /h] w warunkach normalnych p b = ciśnienie atmosferyczne w barach (ciśnienie absolutne) p1 = p u + p b ciśnienie wlotowe absolutne (bar absolutne) p2 = p d + p b ciśnienie wylotowe absolutne (bar absolutne) K G = Współczynnik przepływu w 2. Dobór urządzenia Po obliczeniu wymaganej wartości K G można wybrać reduktor z tabeli współczynników przepływu (strona 2). Zalecamy dobór wartości K G reduktora przynajmniej 20% większej niż obliczona wartość K G. 3. Ustalenie prędkości gazu W celu optymalizacji osiągów lub Q b = przepływ w roboczych metrach sześciennych [m 3 /h] A = wolna powierzchnia przekroju w = prędkość przepływu [m/s] p abs = najniższe ciśn. w punkcie pom. (p1 min + p b lub p1 min + p b) d = średnica wewnętrzna rury [mm] DN = rozmiar nominalny urządzenia Maks. prędkość gazu na kołnierzu wlotowym: Maks. prędkość gazu na kołnierzu wylotowym: Maks. prędkość gazu na gnieździe impulsowym: 70 m/s 200 m/s 20 m/s 2

3 Arkusz danych produktu Obliczenia mają zastosowanie do temperatur gazu ok. 15 do 20 C. Dla innych temperatur prędkość należy korygować w sposób następujący: w korr = prędkość skorygowana o temperaturę [m/s] t gas = temperatura gazu Przykład obliczeń Dane: Maks. ciśnienie wlotowe p1 max = 15 bar absolut. Min. ciśnienie wlotowe p1 min = 6 bar absolut. Ciśnienie wylotowe p2 max = 1,8 bar absolut. Przepływ Q n = 2400 Nm 3 /h gaz ziemny 1. Krok: Ustalenie wymaganego współczynnika przepływu K G zachowanie w przepływie krytycznym: p2 0,5 p1 2. Krok: Dobór urządzenia % 800 = 960 wybrano: MR HP20 DN 50 K G = Ustalenie prędkości gazu Prędkość gazu na wlocie jest niższa niż prędkość maksymalna 70 m/s. Prędkość gazu na wylocie jest niższa niż prędkość maksymalna 200 m/s. Prędkość gazu na wylocie jest niższa niż prędkość maksymalna 20 m/s. W tych warunkach można używać urządzenia o średnicy znamionowej DN 50. 3

4 MR HP20: Reduktor ciśnienia gazu, ciśnienie wlotowe 20 bar, średnica nominalna DN 25, 50, 80, 100 Konfiguracja reduktora Mapowanie jednostki pomiarowej [mbar] * Dla tych zakresów są ważne zaawansowane klasy dokładności sterowania i klas ciśnienia blokady. Standardowe klasy dokładności i blokowania Rozszerzone klasy dokładności i blokowania Rozmiar korpusu Jednostka pomiar. Standardowe klasy dokładności i blokowania Rozszerzone klasy dokładności i blokowania 4 p ds [mbar]

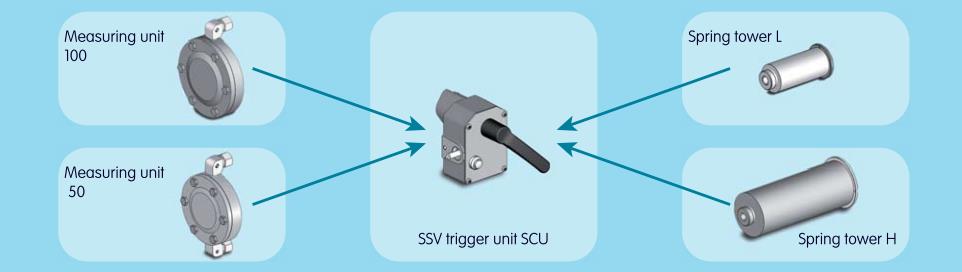

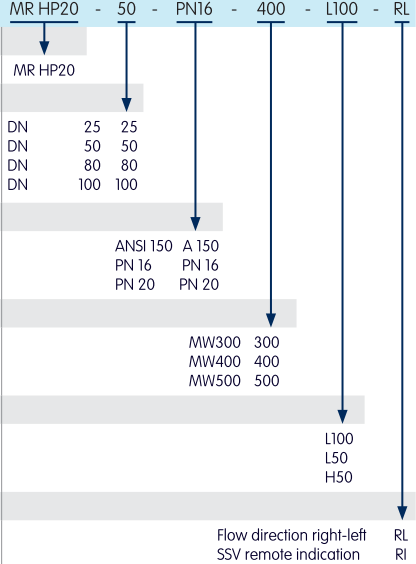

5 Arkusz danych produktu Konfiguracja SSV Zakres ustawiania SSV [mbar] Maksymalna różnica md p ds a nastawą SSV lub maksymalne dopuszczalne ciśnienie wylotowe (powyżej p ds ) Wartości w mbar Kod konfiguracji Oznaczenie typu Poziom ciśnienia nominalnego Poziom ciśnienia nominalnego kołnierza Rozmiar nominalny jednostki pomiarowej Typ SSV Opcja Kierunek przepł. prawa-lewa Zdalne wskazanie SSV 5

6 MR HP20: Reduktor ciśnienia gazu, ciśnienie wlotowe 20 bar, średnica nominalna DN 25, 50, 80, 100 Zakresy sprężyn reduktora ciśnienia gazu MR HP20, ciśnienie wylotowe Nr do zamówienia Kolor biały żółty zielony niebieski czerwony brązowy czarny biały żółty Jedn. pomiar. MW Jedn. pomiar. MW Jedn. pomiar. MW Zakresy sprężyn SSV [mbar] L100 sprężyna p dso Nr do zamówienia pdso Kolor biały jasno-niebieski kadmowo-żółty czarny Nr do zamówienia pdsu Kolor biały jasno-niebieski chromowo-żółty L50 sprężyna p dsu Nr do zamówienia pdso Kolor biały jasno-niebieski kadmowo-żółty czarny Nr do zamówienia pdsu Kolor biały jasno-niebieski chromowo-żółty H50 Nr do zamówienia pdso Kolor srebrno-szary żółty ciemna cytryna chromowo-żółty niebiesko-szary Nr do zamówienia pdsu Kolor jasno-niebieski kadmowo-żółty Specyfikacja materiałów Korpus Ochrona antykorozyjna Reduktor Odlew z żeliwa sferoidalnego: EN-GJS SSV Malowanie metodą kataforezy Pokrywy Blacha stalowa (S355/S420) Stal (S235) Gniazda zaworów (kryzy) Tarcze zaworów i pierścienie O-ring Syntetyczny kauczuk nitrylowy Syntetyczny kauczuk nitrylowy Wrzeciono Stal nierdzewna Stal nierdzewna Membrany Wzmacniany syntetyczny kauczuk nitrylowy Syntetyczny kauczuk nitrylowy Łożyska Plastik (POM) Plastik (POM) Sprężyny regulacyjne Stal węglowa, z powłoką cynkowania elektrolitycznego i pasywacji Brąz Stal węglowa, z powłoką cynkowania elektrolitycznego i pasywacji 6

7 Elementy składowe urządzenia Arkusz danych produktu 1: Sprężyna regulacyjna 2: Membrana wyrównawcza 3: Płytka zaworu SSV 4: Kryza 5: Płytka zaworu 6: Membrana główna 7: Dźwignia resetowania SSV 8: Sprężyna regulacyjna nastawy SSV 9: SCU jednostka spustowa SSV 10: Membrana główna SSV Części zamienne Nr do zamów jedn. pomiar. MW400 jedn. pomiar. MW500 Opcja Nr do zamów. Opcja Przełącznik wskaźnika zdalnego EEx jedn. pomiar. MW zawór DN 25 zawór DN 50 zawór DN 80/ SCU 7
