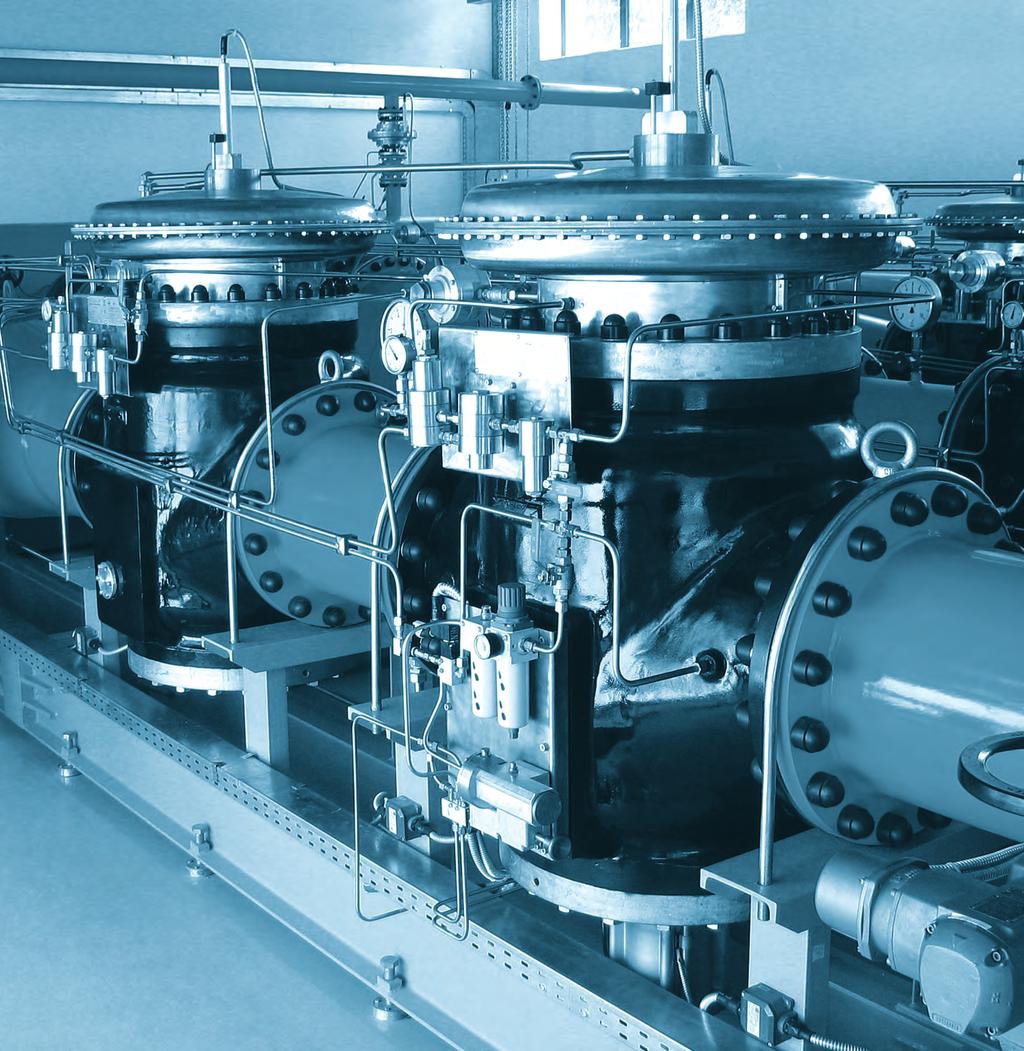

1 128 Pacurari Road, Iasi R O M A N I A Tel.: Fax: office@totalgaz.ro GZOG Górnośląski Zakład Obsługi Gazownictwa Sp. z o.o Zabrze, ul. Pyskowicka 31 P O L S K A Tel.: Fax: sekretariat@gzog.pl Reduktory Zawory szybkozamykające GZOG

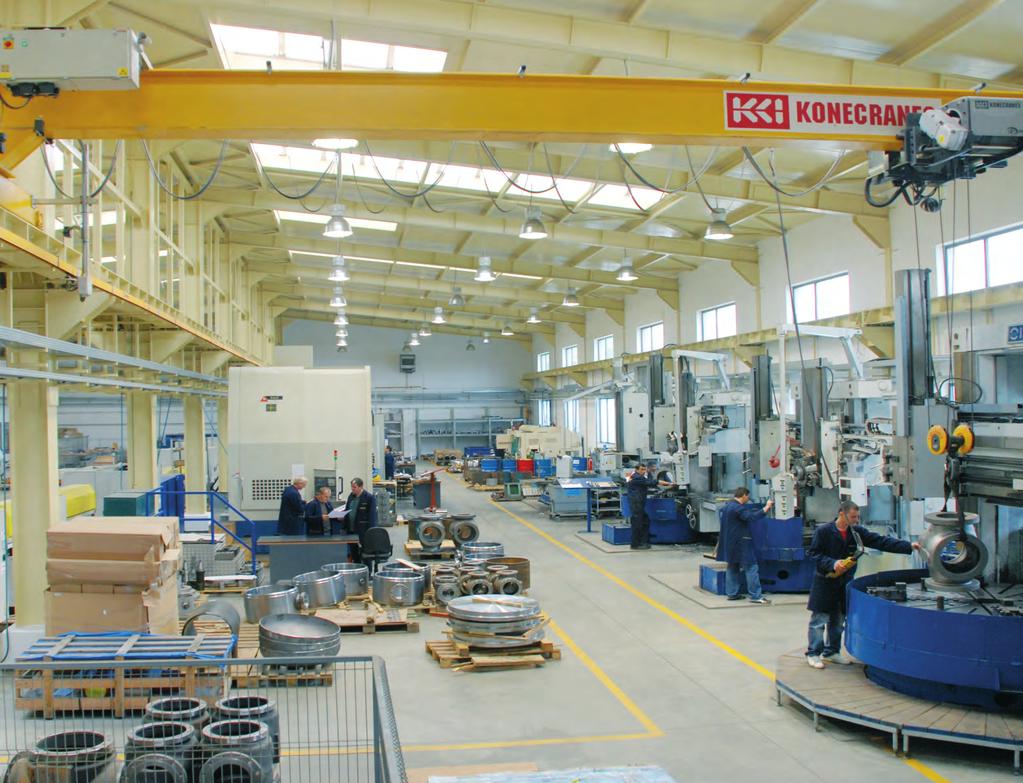

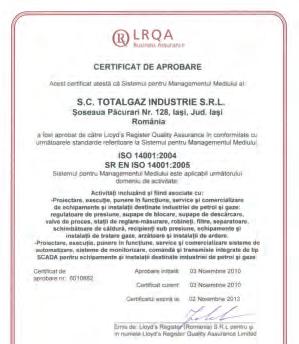

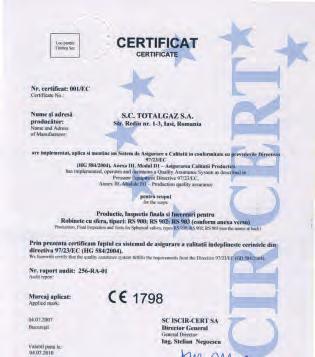

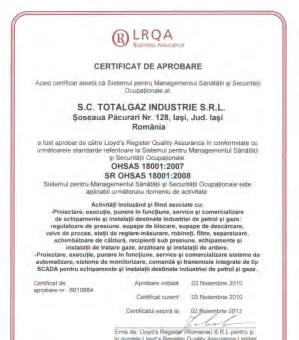

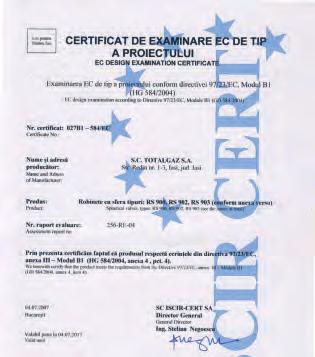

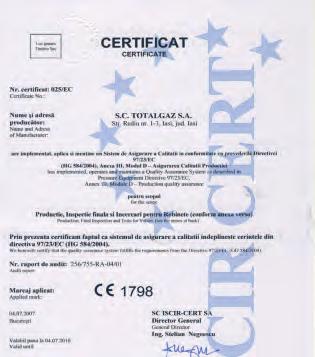

2 Firma TOTALGAZ INDUSTRIE wdrożyła system zarządzania jakością, środowiskiem i BHP zgodny z poniższymi normami: ISO 90: 2008 ISO 140:20 OHSAS 180:20 Wyroby produkowane przez TOTALGAZ INDUSTRIE zostały ocenione i poddane certyfikacji pod kątem ich zgodności CE przez. Górnośląski Zakład Obsługi Gazownictwa Sp., z o.o. jest wyłącznym przedstawicielem w Polsce firmy TOTALGAZ INDUSTRIE. Zarówno GZOG Sp. z o.o jak i Totalgaz mogą pochwalić się silną pozycją na rynku gazowniczym w swoim kraju. Wymiana doświadczeń i wiedzy spowodowała, że w sposób naturalny staliśmy się partnerami biznesowymi. Naszym celem jest wysoka jakość, terminowość i dbałość o klienta. Oferujemy nie tylko wysokiej jakości urządzenia dla przemysłu naftowego i gazowniczego ale także kompleksowe zadania pod klucz. Nasz profesjonalny zespół tworzy najlepsze rozwiązania dla satysfakcji naszych klientów Zapewniamy serwis gwarancyjny i pogwarancyjny. Posiadamy także części zamienne do wszystkich naszych urządzeń. Proponujemy także prezentacje i szkolenia z zakresu montażu, serwisowania oraz prawidłowej obsługi urządzeń. TOTALGAZ INDUSTRIE jest uznanym na świecie producentem urządzeń dla przemysłu naftowego i gazowniczego. W zakresie seryjnej produkcji znajdują się min. urządzenia takie jak: reduktory ciśnienia, stacje redukcyjnopomiarowe, systemy nawaniające, tłumiki hałasu, palniki gazowe, urządzenia zabezpieczającoodcinające, filtry gazowe, podgrzewacze, filtro-separatory, zawory kulowe, separatory gazu, zawory szybkozamykające, zawory upustowe. Profesjonalizm zarówno na etapie projektowania, produkcji i kontroli jakości oraz stałe dążenie do ulepszania naszych produktów przyczyniło się do zdobycia przez Totalgaz nagrody International Quality Crown Award (Międzynarodowej Korony Jakości) w kategorii diamentowej w biznesie.

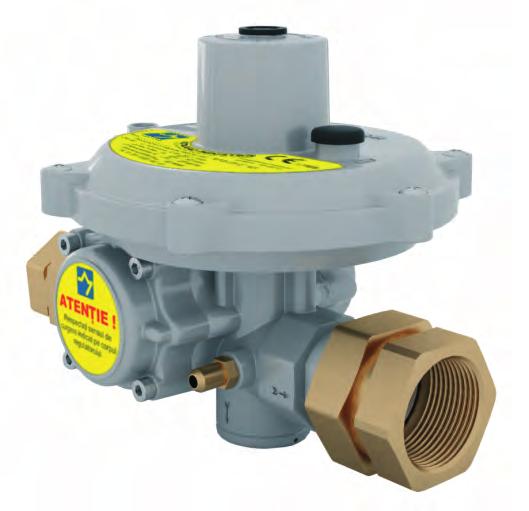

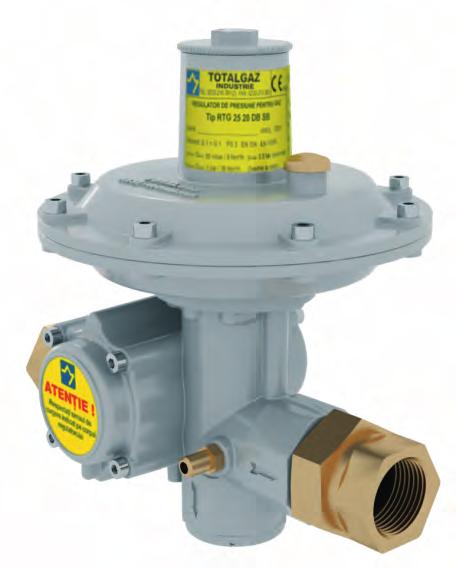

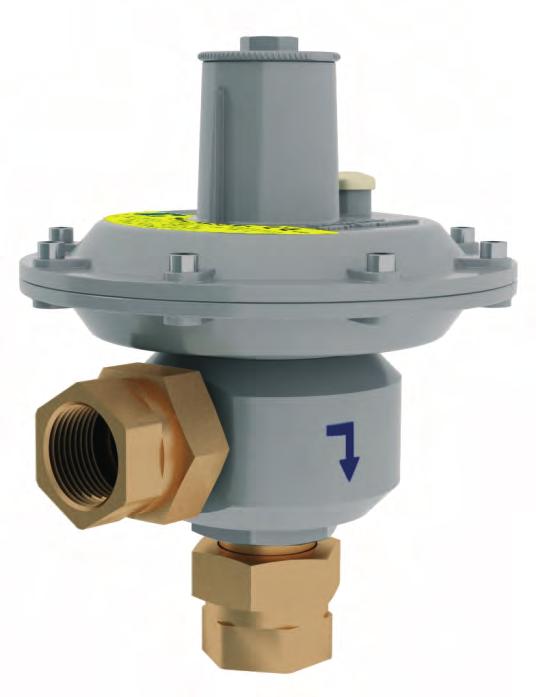

3 Zawory sterujące RTG 25 C reduktor ciśnienia bezpośredniego działania RTG 25 reduktor ciśnienia bezpośredniego działania RTG 25 C RTG 25 C SB RTG 25 RTG 25 SB Przepustowość: 6, 10, 20 Nm³/godz. Maks. ciśnienie dopuszczalne: 6 bar Zakres ciśnienia wlotowego: 0, 2 bar; 0, 6 bar Zakres ciśnienia wylotowego: mbar Klasa dokładności (AC): ±5 10% Klasa ciśnienia zamknięcia (SG): 20% - min. do 5% - maks. do 2,5% Przepustowość: 10, 20, 35 Nm³/godz. Maks. ciśnienie dopuszczalne: 6 bar Zakres ciśnienia wlotowego: 0, 2 bar; 0, 6 bar Zakres ciśnienia wylotowego: mbar Klasa dokładności (AC): ±5 10% Klasa ciśnienia zamknięcia (SG): 20% - min. do 5% - maks. do 2,5% Zawór otwarty w razie zaniku czynnika sterującego Zawór zrównoważony Korpus z odlewu aluminiowego Wbudowany zawór upustowy Wbudowany filtr ze stali nierdzewnej (9000 mm²) Zawór otwarty w razie zaniku czynnika sterującego Zawór zrównoważony Korpus odlewany aluminiowy Wbudowany zawór upustowy Wbudowany filtr ze stali nierdzewnej (9000 mm²) Wlot: G½, G¾, G1 Wylot: G¾, G1, G1¼ Wlot: G1 Wylot: G1 Reduktor pierwszego stopnia (6 bar) Zabezpieczające urządzenie odcinające przy wartości min./maks. urządzenie szybkozamykające w razie braku dopływu gazu Bezpiecznik termiczny Reduktor pierwszego stopnia (6 bar) Zabezpieczające urządzenie odcinające przy wartości min./maks Zabezpieczające urządzenie odcinające w razie braku dopływu gazu Bezpiecznik termiczny RTG 25 C SB RTG 25 C Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 RTG 25 SB RTG 25

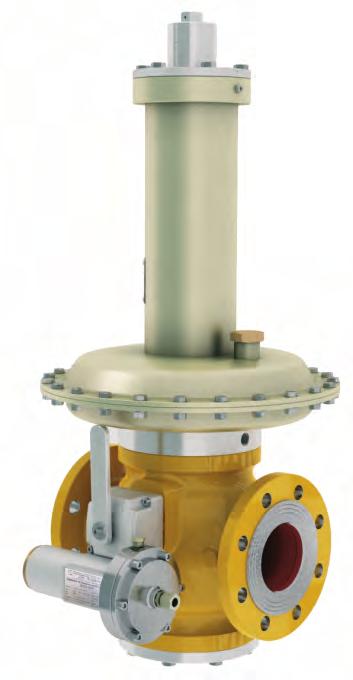

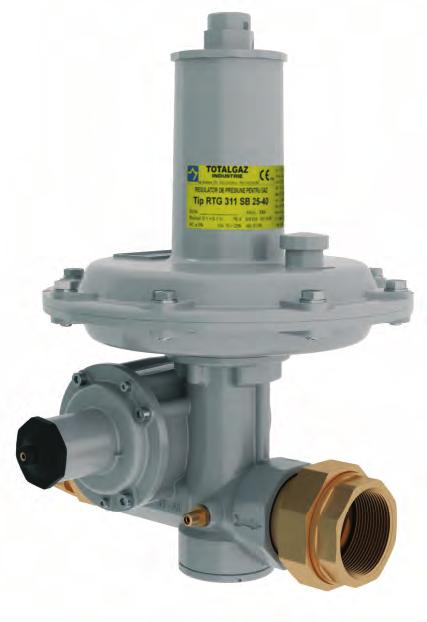

4 RTG 311 reduktor ciśnienia bezpośredniego działania RTG 320 reduktor ciśnienia bezpośredniego działania RTG 311 RTG 311 SB RTG 320 RTG 320 SB Nominalne natężenie przepływu: 35, 50, 100, 140 Nm³/godz. Maks. ciśnienie dopuszczalne: 6 bar Zakres ciśnienia wlotowego: 0, 2; 0, 6 bar Zakres ciśnienia wylotowego: 0,5 0,2 bar Klasa dokładności (AC): ±2,5 10% Klasa ciśnienia zamknięcia (SG): 10 30% Zawór otwarty w razie zaniku czynnika sterującego Zawór zrównoważony Korpus z odlewu aluminiowego Wbudowany zawór upustowy Wbudowany filtr Wlot: G1, G1¼, G1½ Wylot: G1, G1¼, G1½, G2 Zabezpieczający zawór szybkozamykający przy wartości min./maks. (SB) Zabezpieczające urządzenie odcinające w razie braku dopływu gazu (DB) dla G1"xG1", G1"xG1½" Maks. ciśnienie dopuszczalne: 6 bar Zakres ciśnienia wlotowego: 0, 6 bar Zakres ciśnienia wylotowego: 0,5 2 bar Klasa dokładności (AC): ±2,5 10% Klasa ciśnienia zamknięcia (SG): 5 30% Zawór otwarty w razie zaniku czynnika sterującego Zawór zrównoważony Korpus z odlewu aluminiowego Kołnierze: PN 16 PN 20/ANSI Klasa 150 Średnica nominalna: DN 25 DN 300 Zawór szybkozamykający szybkozamykający przy wartości min./maks. (SB) RTG 311 SB RTG 311 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 RTG 320 SB RTG 320

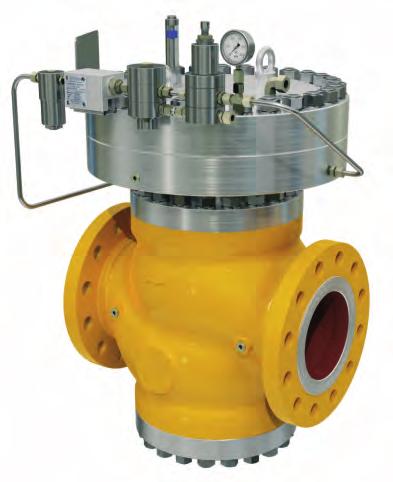

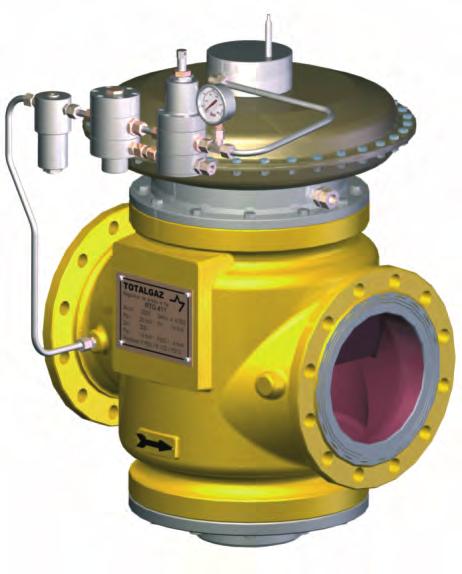

5 RTG 411 reduktor ciśnienia sterowany pilotem RTG 412 reduktor ciśnienia sterowany pilotem RTG 411 RTG 411 SB RTG 411 M RTG 412 RTG 412 SB RTG 412 M Maks. ciśnienie dopuszczalne: 16/20 bar Zakres ciśnienia wlotowego: 0,2 16/20 bar Zakres ciśnienia wylotowego: 0,2 12 bar Min. różnica ciśnień roboczych: 0,2 bar Klasa dokładności (AC): ±1 5% Klasa ciśnienia zamknięcia (SG): 2,5 10% Maks. ciśnienie dopuszczalne: 40/50 bar Zakres ciśnienia wlotowego: 0,4 40/50 bar Zakres ciśnienia wylotowego: 0,2 49 bar Min. różnica ciśnień roboczych: 0,4 bar Klasa dokładności (AC): ±1 5% Klasa ciśnienia zamknięcia (SG): 1 5% Normalnie zamknięty Normalnie otwarty (RTG 411 FTO) Normalnie zamknięty Normalnie otwarty (RTG 412 FTO) Kołnierze: PN 16, PN 20/ANSI Klasa 150 Średnica nominalna: DN 25 DN 400 Kołnierze: PN 25 PN 50/ANSI Klasa 300 Średnica nominalna: DN 25 DN 300 Zawór szybkozamykający, szybkozamykający przy wartości min./maks. (SB) Monitor (M) Elektryczny podgrzewacz pilotów (WE) Zawór szybkozamykający, szybkozamykający przy wartości min./maks. (SB) Monitor (M) Elektryczny podgrzewacz pilotów (WE) RTG 411 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 RTG 412

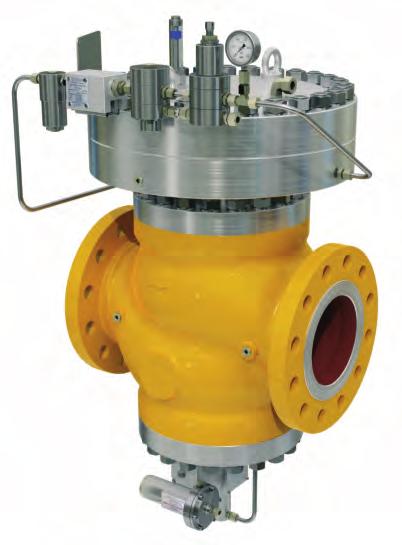

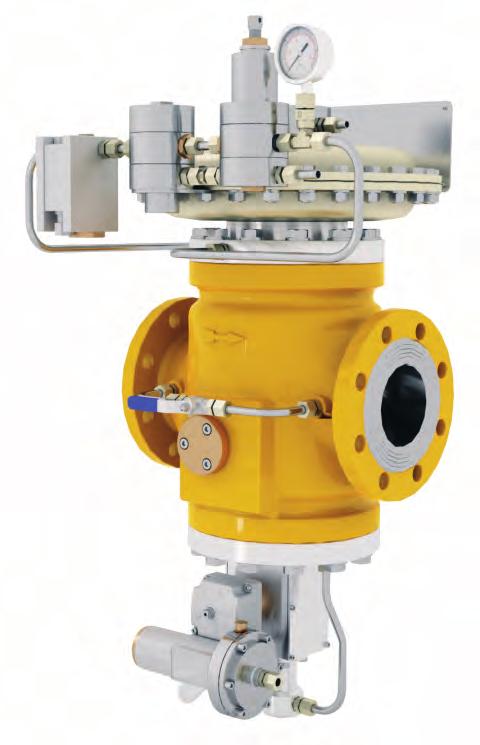

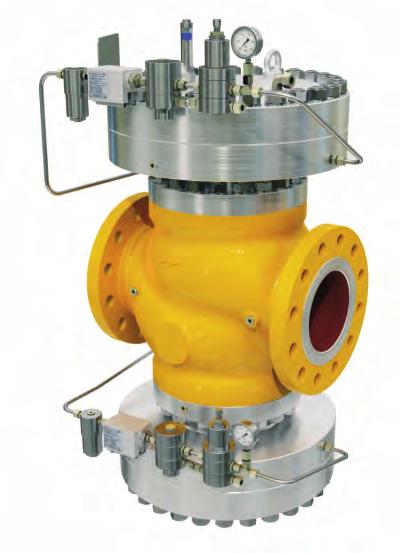

6 08 09 RTG 413 reduktor ciśnienia sterowany pilotem RTG 414 reduktor ciśnienia sterowany pilotem RTG 413 RTG 413 SB RTG 413 M RTG 414 RTG 414 SB Maks. ciśnienie dopuszczalne: 40/50, 100 bar Zakres ciśnienia wlotowego: 0,5 100 bar 0,5 40/50 bar Zakres ciśnienia wylotowego: 0,5 75 bar Min. różnica ciśnień roboczych: 0,5 bar Klasa dokładności (AC): ±1 2,5% Klasa ciśnienia zamknięcia (SG): 1 2,5% Normalnie zamknięty Normalnie otwarty (RTG 413 FTO) Kołnierze: PN 25 PN 50/ANSI Klasa 300 PN 64 PN 110/ ANSI Klasa 600 Średnica nominalna: DN 25 DN 300 Zawór szybkozamykający szybkozamykający przy wartości min./maks. (SB) Monitor (M) Elektryczny podgrzewacz pilotów (WE) Maks. ciśnienie dopuszczalne: 6 bar Zakres ciśnienia wlotowego: 0,2 6 bar Zakres ciśnienia wylotowego: 0,5 5,5 bar Min. różnica ciśnień roboczych: 0,2 bar Klasa dokładności (AC): ±1 5% Klasa ciśnienia zamknięcia (SG): 5 10% Normalnie zamknięty Kołnierze: PN 16 PN 20/ANSI Klasa 150 Średnica nominalna: DN 25 DN 400 Zawór szybkozamykający przy wartości min./maks. (SB) RTG 413 SB RTG 413 M RTG 413 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 RTG 414

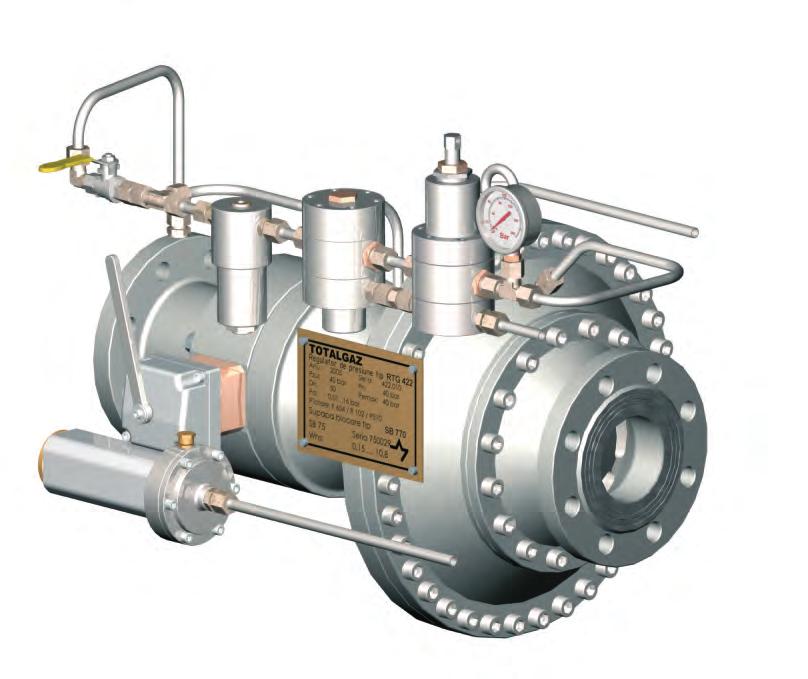

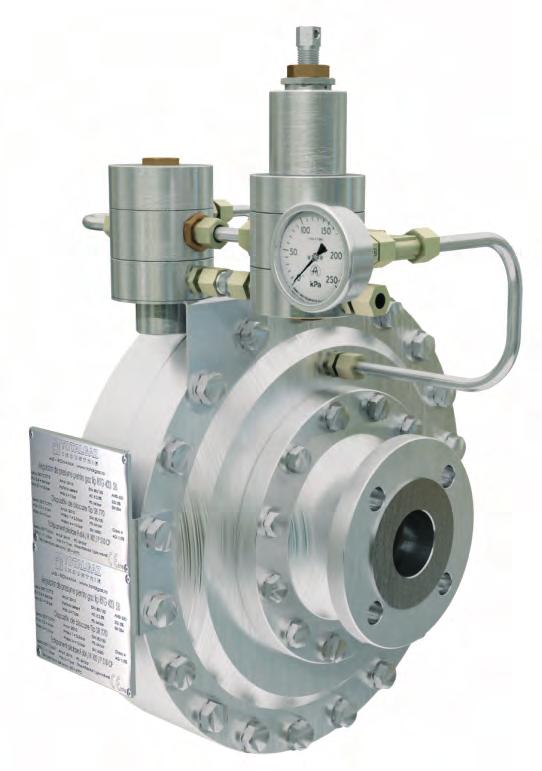

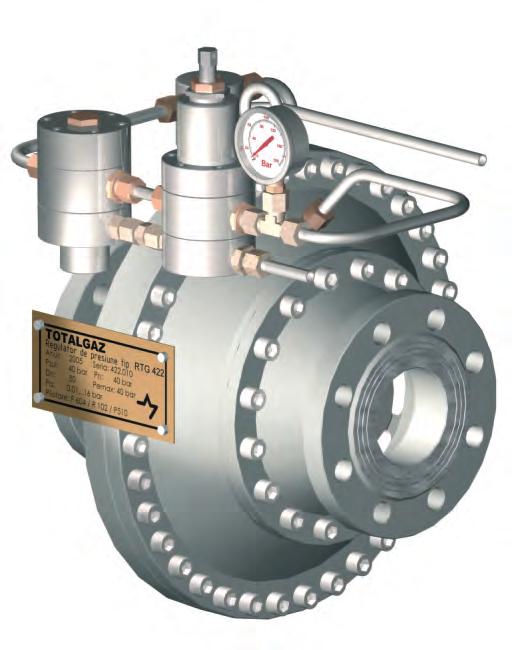

7 10 11 RTG 421 reduktor ciśnienia sterowany pilotem RTG 422 reduktor ciśnienia sterowany pilotem RTG 421 RTG 421 SB RTG 421 M RTG 422 RTG 422 SB RTG 422 M Maks. ciśnienie dopuszczalne: 16/20 bar Zakres ciśnienia wlotowego: 0,3 16/20 bar Zakres ciśnienia wylotowego: 0,2 12 bar Min. różnica ciśnień roboczych: 0,3 bar Klasa dokładności (AC): ±1 5% Klasa ciśnienia zamknięcia (SG): 2,5 10% Maks. ciśnienie dopuszczalne: 40/50 bar Zakres ciśnienia wlotowego: 0,4 40/50 bar Zakres ciśnienia wylotowego: 0,2 49 bar Min. różnica ciśnień roboczych: 0,4 bar Klasa dokładności (AC): ±1 5% Klasa ciśnienia zamknięcia (SG): 1 5% Normalnie zamknięty Normalnie otwarty (RTG 421 FTO) Wbudowane urządzenie szybkozamykające (RTG 421 SB) Normalnie zamknięty Normalnie otwarty (RTG 422 FTO) Wbudowane urządzenie szybkozamykające (RTG 422 SB) Kołnierze: PN 16 PN 20/ANSI Klasa 150 Średnica nominalna: DN 25 DN 400 Kołnierze: PN 25 PN 50/ANSI Klasa 300 Średnica nominalna: DN 25 DN 400 Elektryczny podgrzewacz pilotów (WE) Elektryczny podgrzewacz pilotów (WE) RTG 421 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 RTG 422 RTG 422 SB

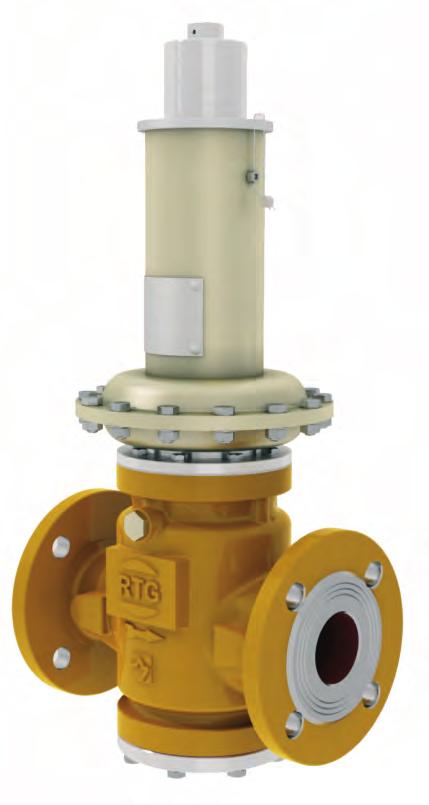

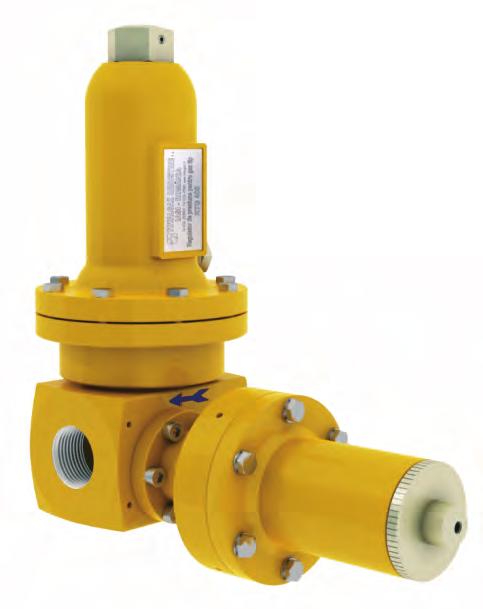

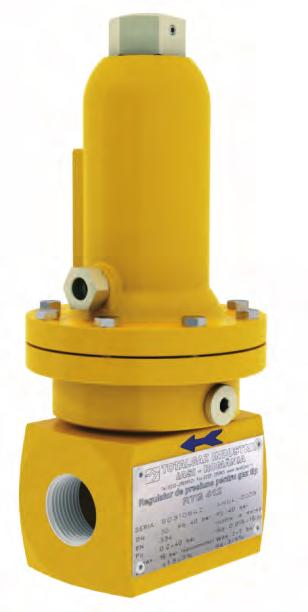

8 12 13 RTG 423 reduktor ciśnienia sterowany pilotem RTG 4 reduktor ciśnienia bezpośredniego działania RTG 423 RTG 423 SB RTG 423 M RTG 4 RTG 4 SB Maks. ciśnienie dopuszczalne: 100 bar Zakres ciśnienia wlotowego: 0,5 100 bar Zakres ciśnienia wylotowego: 0,5 75 bar Min. różnica ciśnień roboczych: 0,5 bar Klasa dokładności (AC): ±1 2,5% Klasa ciśnienia zamknięcia (SG): 1 2,5% Normalnie zamknięty Normalnie otwarty (RTG 423 FTO) Wbudowany zawór szybkozamykający (RTG 423 SB) Kołnierze: PN 64 PN 110/ANSI Klasa 600 Średnica nominalna: DN 25 DN 300 Maks. ciśnienie dopuszczalne: 40/64 bar Zakres ciśnienia wlotowego: 0,5 64 bar Zakres ciśnienia wylotowego: 0,5 6 bar Klasa dokładności (AC): ±10 20% Klasa ciśnienia zamknięcia (SG): 20 30% Otwarty w razie zaniku czynnika sterującego Zamknięcie przy braku przepływu Wytłaczany korpus aluminiowy Impuls wewnętrzny Wbudowany zawór szybkozamykający (RTG 4 SB) Wlot: G¾, G1 Wylot: G¾, G1 Elektryczny podgrzewacz pilotów (WE) Wbudowany zawór upustowy Impuls wewnętrzny Temperatura medium: -10 C + 60 C RTG 423 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 RTG 4 SB RTG 4

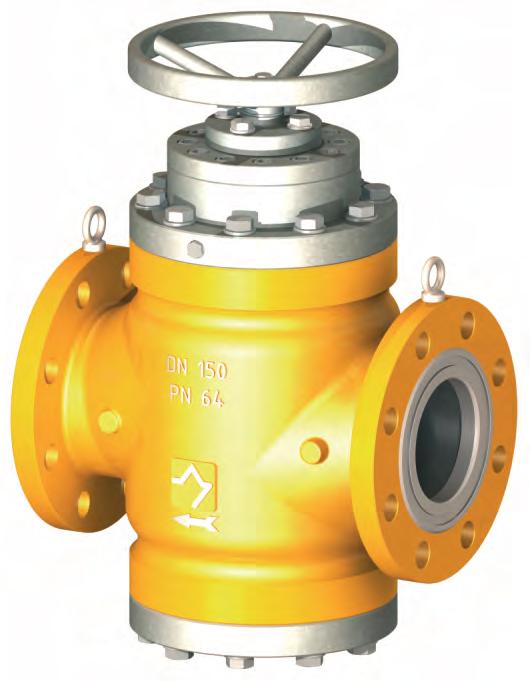

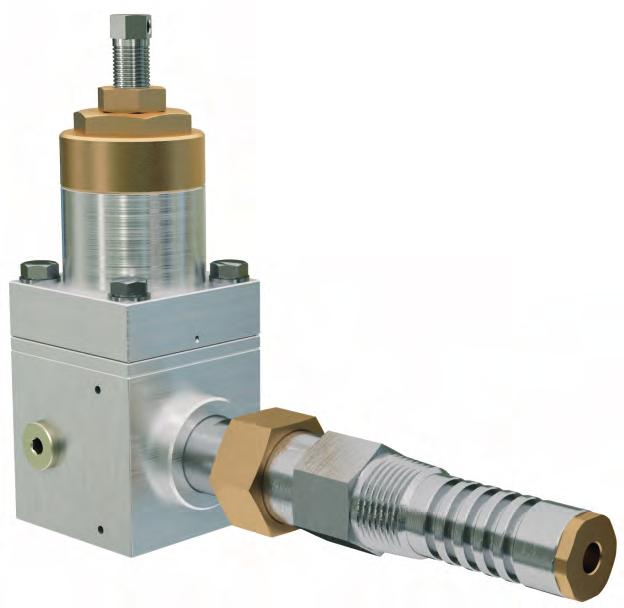

9 14 15 RTG 4 AI reduktor ciśnienia odporny na zamarzanie RR 931 zawór regulacyjny RTG 4 AI RR 931 Zakres ciśnienia wlotowego: bar Zakres ciśnienia wylotowego: 0,5 16 bar Klasa dokładności (AC): ±10 20% Klasa ciśnienia zamknięcia (SG): 20 30% Maks. ciśnienie dopuszczalne: 50/100 bar Zakres ciśnienia wlotowego: do 100 bar Otwór: pełny Sposób obsługi: ręczny Otwarty w razie zaniku czynnika sterującego Wytłaczany korpus aluminiowy Zamknięcie przy braku przepływu Wlot: G1 Wylot: G¼, G⅜ Napęd ręczny Korpus żeliwny Kołnierze wg norm ISO 70-1; ASME B 16.5; EN Średnica nominalna: DN 25 DN 300 Wbudowany zawór nadmiarowy Manometr Temperatura medium: +5 C + 60 C RTG 4 AI Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 RR 931

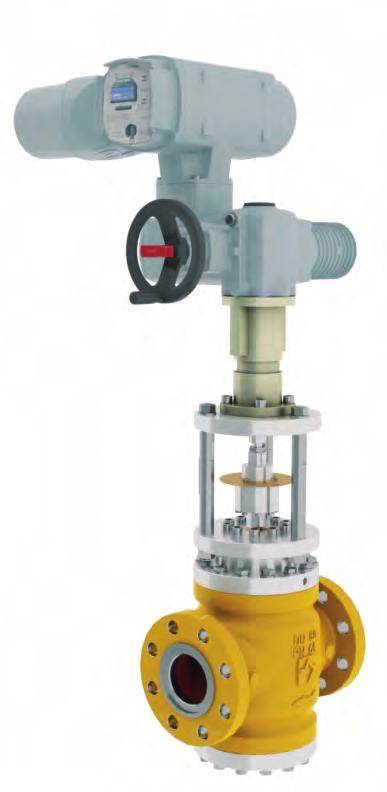

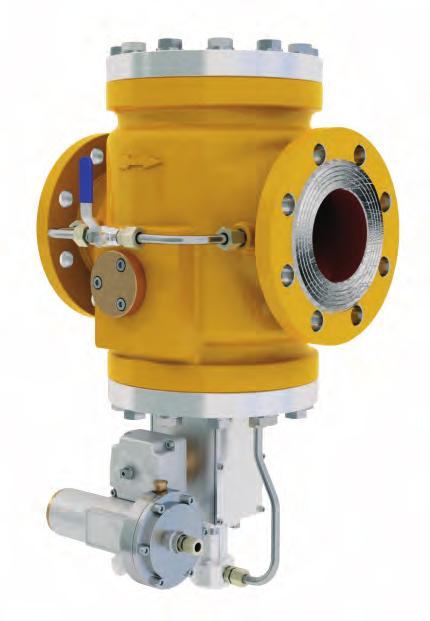

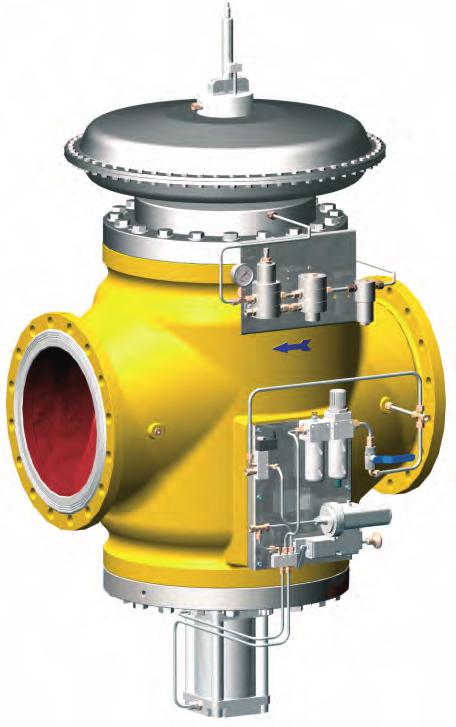

10 16 17 RR 931 E zawór regulacyjny z napędem elektrycznym SB 750 szybkozamykający zawór bezpieczeństwa Norma odniesienia: EN (DIN 3381) RR 931 E RR 931 EA RR 931 EP RR 931EPA SB 750 A SB 750 B Maks. ciśnienie dopuszczalne: 50, 100 bar Zakres ciśnienia wlotowego: do 100 bar Otwór: pełny Sposób obsługi: elektryczny/ręczny/pneumatyczny Urządzenie uruchamiające: AUMA, BIFFI Napięcie: 230V, 50 Hz / 400V, 50 Hz Zabezpieczenie przed wybuchem: Ex ed II C T4 Czas regulacji: s Wskaźnik położenia zaworu: sygnał 4 20 ma Regulacja ciśnienia Regulacja przepływu RR 931 E- zawór regulacyjny o budowie normalnej z napędem elektrycznym RR 931 EA- zawór regulacyjny o budowie osiowej z napędem elektrycznym RR 931 EP- zawór regulacyjny o budowie normalnej z napędem elektryczno-pneumatycznym RR 931 EPA- zawór regulacyjny o budowie osiowej z napędem elektryczno-pneumatycznym Kołnierze wg norm ISO 70-1; ASME B 16.5; EN Średnica nominalna: DN 25 DN 800 Maks. ciśnienie dopuszczalne: 16/20, 40/50, 100 bar Interwencja przy ciśnieniu maks.: 0, 84 bar Interwencja przy ciśnieniu min.: 0, 62 bar Kołnierze: PN 16, PN 20/ANSI Klasa 150 PN 25, PN 40, PN 50/ANSI Klasa 300 PN 64, PN 110/ANSI Klasa 600 Średnica nominalna: DN 25 DN 400 Wskaźnik otwarcia RR 931 E RR 931 EA Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 SB 750 A SB 750 B

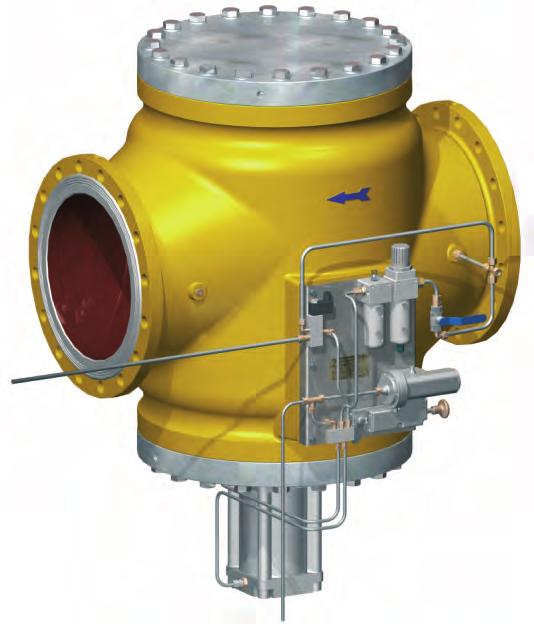

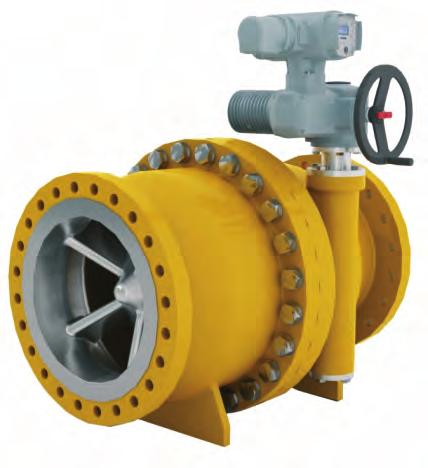

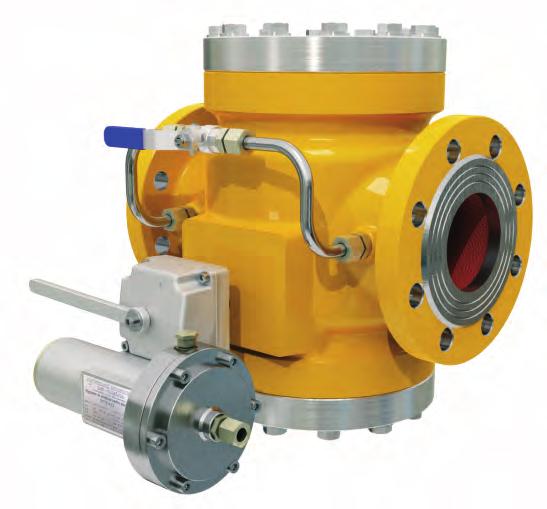

11 18 19 SB 755 szybkozamykający zawór bezpieczeństwa z napędem pneumatycznym SB 770 szybkozamykający zawór bezpieczeństwa o konstrukcji osiowej Norma odniesienia: EN (DIN 3381) Norma odniesienia: EN (DIN 3381) SB 755 SB 770 Maks. ciśnienie dopuszczalne: 16/20/40/50, 100 bar Interwencja przy ciśnieniu maks.: 0, 84 bar Interwencja przy ciśnieniu min.: 0, 62 bar Maks. ciśnienie dopuszczalne: 16/20, 40/50, 100 bar Interwencja przy ciśnieniu maks.: 0, 84 bar Interwencja przy ciśnieniu min.: 0, 62 bar Kołnierze: PN 16, PN 20/ANSI Klasa 150 PN 25, PN 40, PN 50/ANSI Klasa 300 PN 64, PN 110/ANSI Klasa 600 Średnica nominalna: DN 25 DN 400 Kołnierze: PN 16, PN 20/ANSI Klasa 150 PN 25, PN 40, PN 50/ANSI Klasa 300 PN 64, PN 110/ANSI Klasa 600 Średnica nominalna: DN 25 DN 400 SB 755 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 SB 770

12 20 21 SD 710 zawór upustowy bezpośredniego działania SD 721 zawór upustowy pośredniego działania Norma odniesienia: EN ISO Norma odniesienia: EN ISO SD 710 SD 721 Ciśnienie nominalne: 16/20 bar Ciśnienie zwolnienia: 0, 6 bar Przeciwciśnienie: ciśnienie atmosferyczne do 2,5% Maks. ciśnienie dopuszczalne: 16/20, 40/50, 100 bar Ciśnienie zwolnienia: 0, 75 bar do 1% Kołnierze: PN 16, PN 20/ANSI Klasa 150 Średnica nominalna: DN 25 DN 150 Równe kołnierze: PN 16, PN 20/ANSI Klasa 150 PN 25, PN 40, PN 50/ANSI Klasa 300 PN 64, PN 110/ANSI Klasa 600 Średnica nominalna: DN 25 DN 300 SD 710 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 SD 721

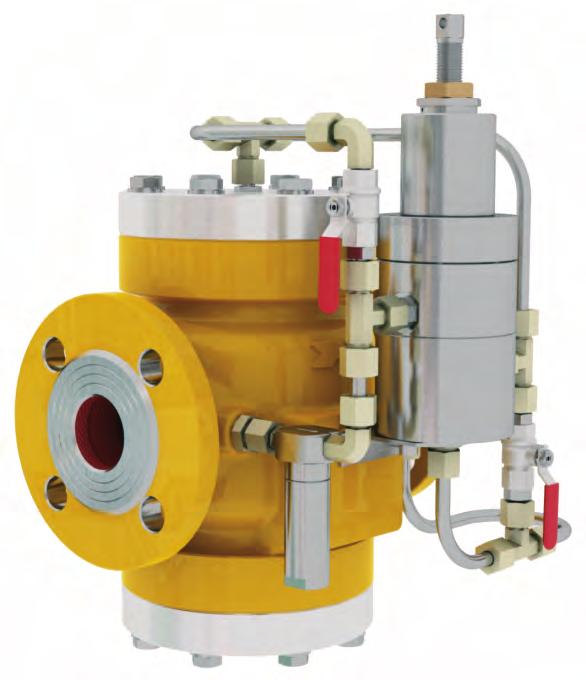

13 22 23 SD 725 zawór upustowy pośredniego działania SD 740 zawór upustowy pośredniego działania Norma odniesienia: EN ISO Norma odniesienia: EN ISO SD 725 SD 740 Maks. ciśnienie dopuszczalne: 16/20, 40/50, 100 bar Ciśnienie zwolnienia: 2 90 bar do 1% Maks. ciśnienie dopuszczalne: 16/20, 40/50, 100 bar Ciśnienie zwolnienia: 0, 75 bar do 1% Równe kołnierze: PN 16, PN 20/ANSI Klasa 150 PN 25, PN 40, PN 50/ANSI Klasa 300 PN 64, PN 110/ANSI Klasa 600 Średnica nominalna: DN 25 DN 300 Równe kołnierze: PN 16, PN 20/ANSI Klasa 150 PN 25, PN 40, PN 50/ANSI Klasa 300 PN 64, PN 110/ANSI Klasa 600 Średnica nominalna: DN 25 DN 300 SD 725 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 SD 740

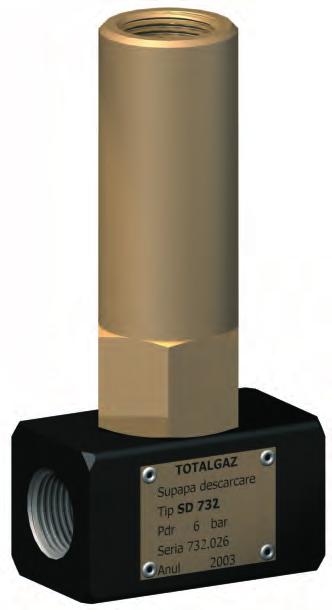

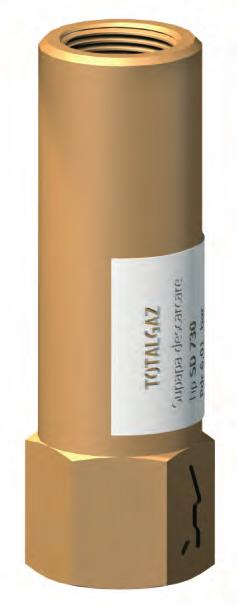

14 24 25 SD 731 zawór upustowy bezpośredniego działania SD 732 zawór upustowy bezpośredniego działania Norma odniesienia: EN ISO Norma odniesienia: EN ISO SD 731 SD 732 Ciśnienie nominalne: 100 bar Ciśnienie zwolnienia: 2,5 16 bar do 5% Połączenie gwintowane: G½, G¾, G1 Ciśnienie nominalne: 100 bar Ciśnienie zwolnienia: 2,5 16 bar Kąt podłączenia: 180 do 5% Połączenie gwintowane: G½ x G½, G¾ x G¾ SD 731 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 SD 732

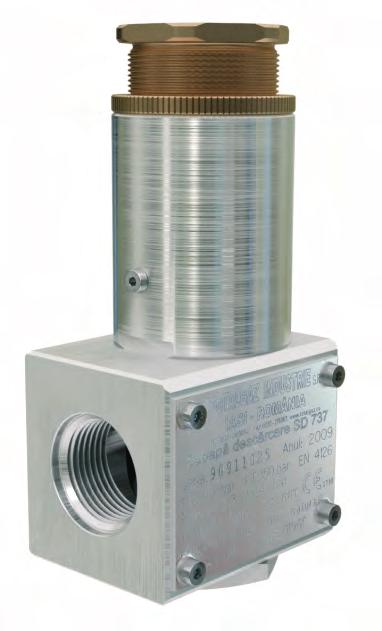

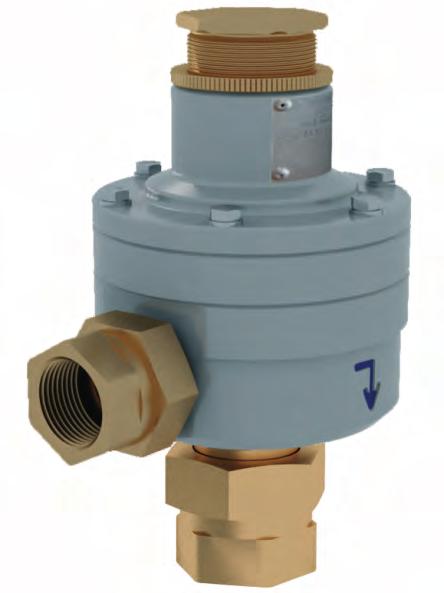

15 26 27 SD 737 zawór upustowy bezpośredniego działania SD 735 zawór upustowy bezpośredniego działania Norma odniesienia: EN ISO Norma odniesienia: EN ISO SD 737 SD 735 SD 735 A Ciśnienie nominalne: 100 bar Ciśnienie zwolnienia: 2 42 bar Kąt podłączenia: 90 do 2,5% Połączenie gwintowane: G1 x G1 Maks. ciśnienie dopuszczalne SD 735: 25 bar Maks. ciśnienie dopuszczalne SD 735 A: 6 bar Ciśnienie zwolnienia SD 735: 0,4 7,5 bar Ciśnienie zwolnienia SD 735 A: 0, 0,5 bar Kąt podłączenia: 90 do 2,5% Połączenie gwintowane: G1 x G1 SD 737 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 SD 735 SD 735 A

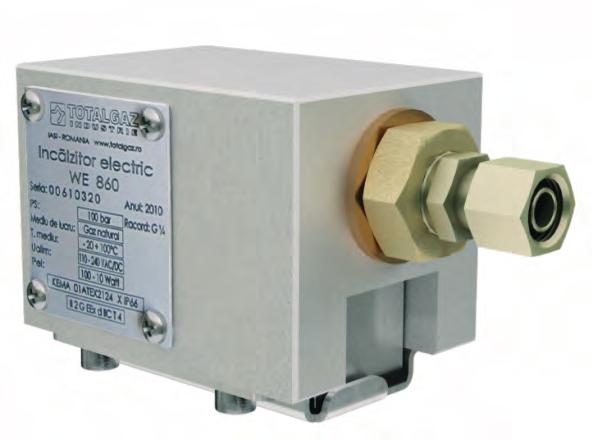

16 28 29 DB 845 zabezpieczające urządzenie szybkozamykające WE 860 elektryczny podgrzewacz pilotów Zabezpieczające urządzenie szybkozamykające DB 845 instaluje się części wodnej oraz linii powrotnej podgrzewaczy gazowych WTG lub innych podobnych urządzeń, w celu blokowania obiegu wodny w przypadku wystąpienia nadmiernego ciśnienia w wyniku awarii wymiennika ciepła. Urządzenie wyposażone jest w zawór upustowy wody jako element sterujący. Norma odniesienia: EN Elektryczny podgrzewacz pilotów instaluje się układzie pilotów reduktora. Certyfikacja elementu grzewczego: KEMA ATEX 2124 X WE 860 DB 845 Ciśnienie nominalne: 40/64/100 bar Konstrukcja bezkołnierzowa Średnica gniazda zaworu: równa średnicy rury Nieznaczny spadek ciśnienia Średnica nominalna: DN 25 DN 150 Instalacja pomiędzy kołnierzami Wskaźnik położenia z wyłącznikiem zbliżeniowym Maks. ciśnienie robocze: 100 bar Napięcie znamionowe: 100/240V~ Pobór mocy: W Maks. temperatura powierzchni elementu grzewczego: 70 C Wlot: G¼, Ø10 Wylot: G¼, Ø10 Temperatura robocza: -20 C + 60 C Temperatura medium: woda: +5 C C płyn przeciwzamarzający -30 C C Woda (płynny nośnik ciepła) DB 845 Górnośląski Zakład Obsługi Gazownictwa Sp. z o. o Zabrze, ul. Pyskowicka 31 WE 860
