1 PL Solar

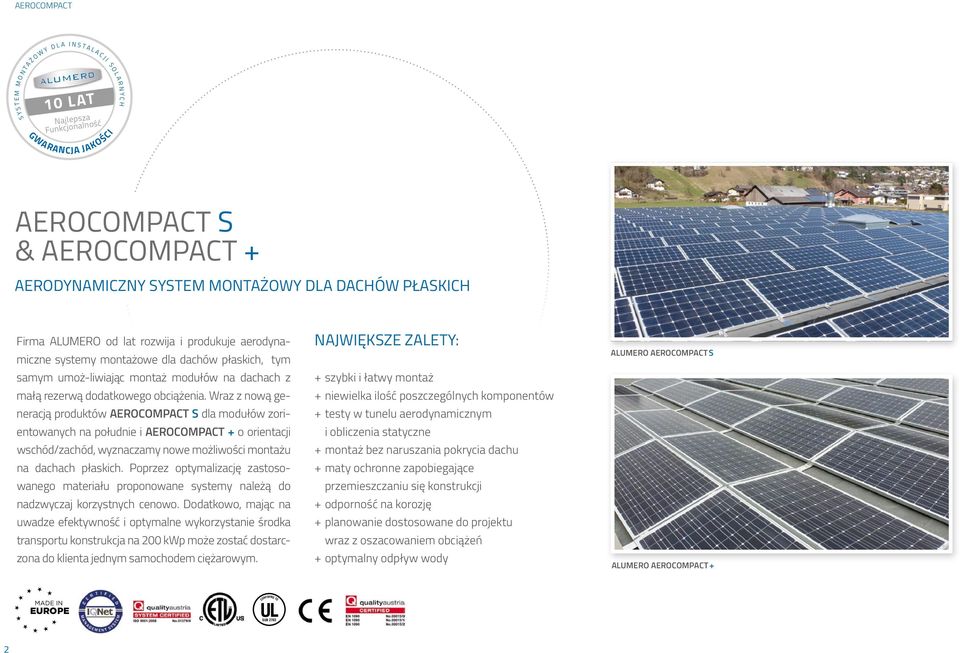

2 Aerocompact S Y S T E M M O N T A Ż O W Y D L A I N S T A L A C J 10 LAT Najlepsza Funkcjonalność I S O L A R N Y C H GWARANCJA JAKOŚCI AEROCompact S & AEroCompact + AERODYNAMICZNY SYSTEM MONTAŻOWY DLA DACHÓW PŁASKICH Firma ALUMERO od lat rozwija i produkuje aerodynamiczne systemy montażowe dla dachów płaskich, tym samym umoż-liwiając montaż modułów na dachach z małą rezerwą dodatkowego obciążenia. Wraz z nową generacją produktów AEROCOMPACT S dla modułów zorientowanych na południe i AEROCOMPACT + o orientacji wschód/zachód, wyznaczamy nowe możliwości montażu na dachach płaskich. Poprzez optymalizację zastosowanego materiału proponowane systemy należą do nadzwyczaj korzystnych cenowo. Dodatkowo, mając na uwadze efektywność i optymalne wykorzystanie środka transportu konstrukcja na 200 kwp może zostać dostarczona do klienta jednym samochodem ciężarowym. NAJWIĘKSZE ZALETY: + + szybki i łatwy montaż + + niewielka ilość poszczególnych komponentów + + testy w tunelu aerodynamicznym i obliczenia statyczne + + montaż bez naruszania pokrycia dachu + + maty ochronne zapobiegające przemieszczaniu się konstrukcji + + odporność na korozję + + planowanie dostosowane do projektu wraz z oszacowaniem obciążeń + + optymalny odpływ wody Alumero Aerocompact S Alumero Aerocompact + MADE IN EUROPE CONFORMS TO SUB

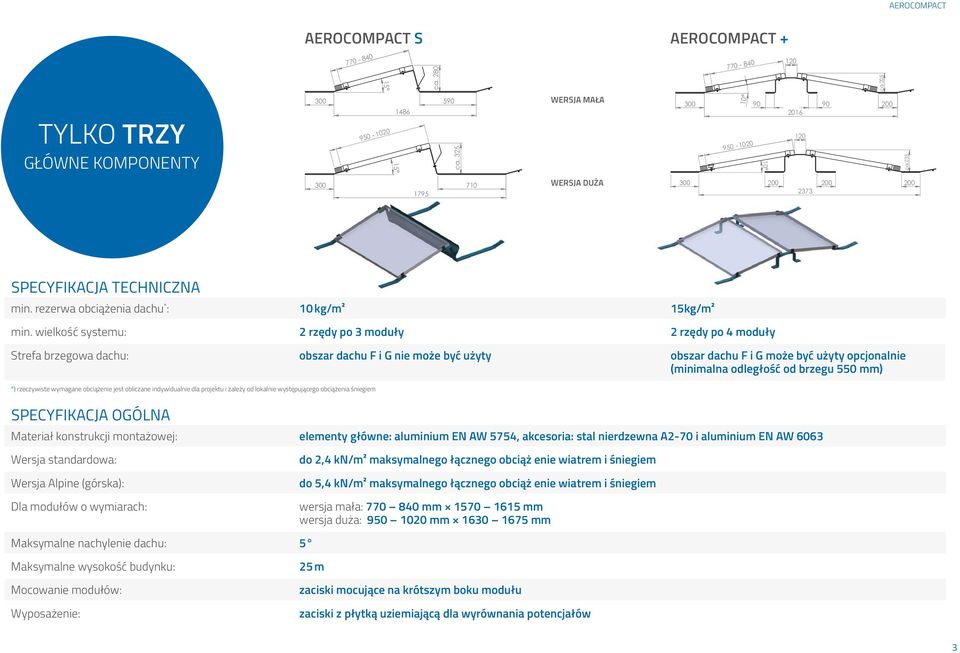

3 ca B C Aerocompact s Aerocompact Aerocompact S Klein ca. 280 B C Aerocompact+ Klein ca.205 ca.235 aerocompact 200 TYLKO TRZY GŁÓWNE KOMPONENTY D A Aerocompact S Groß ca. 325 Wersja MAŁA D A Aerocompact Groß ca.235 E B Wersja DUŻA B SPECYFIKACJA TECHNICZNA F Uwagi/Bemergungen: C Wersję elektroniczną sporządził/ Elektronische Form erstellt von: Rysunek zatwierdził/ Zeichnung freigegeben: Data/Datum: Dürnberger Waga/Gewicht: 0,033 kg/stk Aerocompact S Klein Data/Datum: Waga/Gewicht: min. rezerwa obciążenia dachu * : 10 kg/m² kg/m² D D min. wielkość systemu: 2 rzędy po 3 moduły 2 rzędy po 4 moduły 15 Nr rys./zg.-nr.: Wykończenie/Bearbeintung: ca Nazwa rysunku/benennung: Mittelkemme zur Schnellmontage Materiał/Material: EN AW 6060/T5 Tel ul.kluczborska Chorzów alumero@alumero.pl Format/Format: A4 Indeks/index: A Skala/Maßstab: 1:50 E F Uwagi/Bemergungen: C Wersję elektroniczną sporządził/ Elektronische Form erstellt von: Rysunek zatwierdził/ Zeichnung freigegeben: Aerocompact+ Klein 120 Nr rys./zg.-nr.: 300 Dürnberger Nazwa rysunku/benennung: AC+ Abmessungen Wykończenie/Bearbeintung: Materiał/Material: Tel ul.kluczborska Chorzów alumero@alumero.pl ca Format/Format: A4 Indeks/index: B Skala/Maßstab: 1:50 Strefa brzegowa dachu: obszar dachu F i G nie może być użyty obszar dachu F i G może być użyty opcjonalnie (minimalna odległość od brzegu 550 mm) *) rzeczywiste wymagane obciążenie jest obliczane indywidualnie dla projektu i zależy od lokalnie występującego obciążenia śniegiem E SPECYFIKACJA OGÓLNA E F Uwagi/Bemergungen: Materiał konstrukcji montażowej: elementy główne: aluminium EN AW 5754, akcesoria: stal nierdzewna A2-70 i aluminium EN AW 6063 Wersja standardowa: Wersja Alpine (górska): Dla modułów o wymiarach: Tel ul.kluczborska Chorzów 29 alumero@alumero.pl Wersję elektroniczną sporządził/ Nr rys./zg.-nr.: Format/Format: Elektronische Form erstellt von: F do 2,4 Dürnberger kn/m² maksymalnego łącznego obciąż enie A4 wiatrem i śniegiem Rysunek zatwierdził/ Nazwa rysunku/benennung: Indeks/index: Zeichnung freigegeben: Mittelkemme zur Schnellmontage A Data/Datum: do 5,4 Waga/Gewicht: kn/m² maksymalnego Wykończenie/Bearbeintung: łącznego Materiał/Material: obciąż Skala/Maßstab: enie wiatrem i śniegiem ,033 kg/stk EN AW 6060/T5 1:50 wersja mała: mm mm wersja duża: mm mm Uwagi/Bemergungen: Wersję elektroniczną sporządził/ Elektronische Form erstellt von: Rysunek zatwierdził/ Zeichnung freigegeben: Data/Datum: Waga/Gewicht: Dürnberger Nr rys./zg.-nr.: Nazwa rysunku/benennung: AC+ Abmessungen Wykończenie/Bearbeintung: Materiał/Material: Tel ul.kluczborska Chorzów alumero@alumero.pl Format/Format: A4 Indeks/index: B Skala/Maßstab: 1:50 Maksymalne nachylenie dachu: 5 Maksymalne wysokość budynku: Mocowanie modułów: Wyposażenie: 25 m zaciski mocujące na krótszym boku modułu zaciski z płytką uziemiającą dla wyrównania potencjałów 3

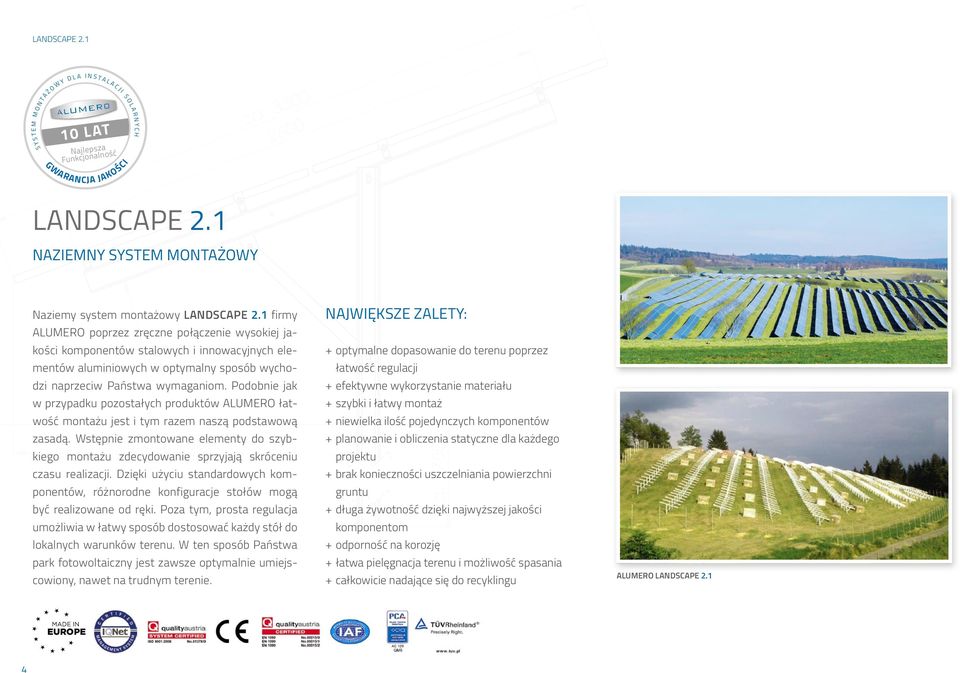

4 Landscape 2.1 S Y S T E M M O N T A Ż O W Y D L A I N S T A L A C J 10 LAT Najlepsza Funkcjonalność I S O L A R N Y C H GWARANCJA JAKOŚCI ca Landscape 2.1 NAZIEMNY SYSTEM MONTAŻOWY 20 Naziemy system montażowy LANDSCAPE 2.1 firmy ALUMERO poprzez zręczne połączenie wysokiej jakości komponentów stalowych i innowacyjnych elementów aluminiowych w optymalny sposób wychodzi naprzeciw Państwa wymaganiom. Podobnie jak w przypadku pozostałych produktów ALUMERO łatwość montażu jest i tym razem naszą podstawową ca zasadą. Wstępnie zmontowane elementy do szybkiego montażu zdecydowanie sprzyjają skróceniu czasu realizacji. Dzięki użyciu standardowych komponentów, różnorodne konfiguracje stołów mogą być realizowane od ręki. Poza tym, prosta regulacja umożliwia w łatwy sposób dostosować każdy stół do lokalnych warunków terenu. W ten sposób Państwa park fotowoltaiczny jest zawsze optymalnie umiejscowiony, nawet na trudnym terenie. NAJWIĘKSZE ZALETY: + + optymalne dopasowanie do terenu poprzez łatwość regulacji + + efektywne wykorzystanie materiału + + szybki i łatwy montaż + + niewielka ilość pojedynczych komponentów + + planowanie i obliczenia statyczne dla każdego projektu + + brak konieczności uszczelniania powierzchni gruntu + + długa żywotność dzięki najwyższej jakości komponentom + + odporność na korozję + + łatwa pielęgnacja terenu i możliwość spasania ca całkowicie nadające się do recyklingu Alumero Landscape 2.1 MADE IN EUROPE 4

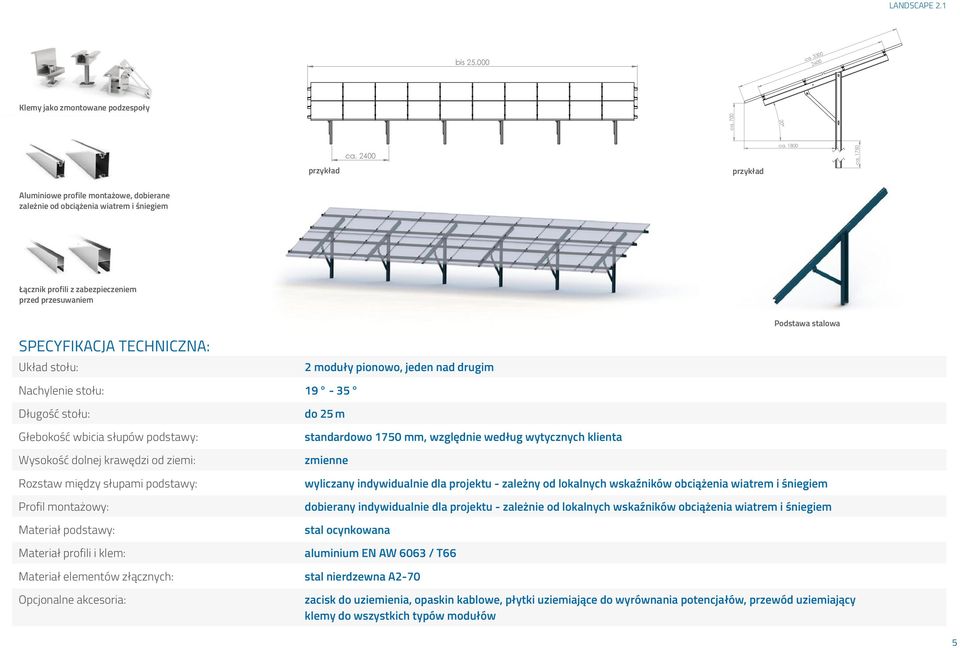

5 Stah-Stahl version 2.PDF : Landscape 2.1 A bis ca B Klemy jako zmontowane podzespoły C ca ca przykład przykład ca ca D Aluminiowe profile montażowe, dobierane zależnie od obciążenia wiatrem i śniegiem E Uwagi/Bemergungen: Tel ul.kluczborska Chorzów alumero@alumero.pl Łącznik profili z zabezpieczeniem przed przesuwaniem Wersję elektroniczną sporządził/ Elektronische Form erstellt von: mgr inż. Radosław Gajos F Rysunek zatwierdził/ Zeichnung freigegeben: mgr inż. Mirosław Domagalski Data/Datum: Waga/Gewicht: ,033 kg/stk Nr rys./zg.-nr.: Nazwa rysunku/benennung: Mittelkemme zur Schnellmontage Wykończenie/Bearbeintung: Materiał/Material: EN AW 6060/T5 Format/Format: A4 Indeks/index: A Skala/Maßstab: 1:1 Podstawa stalowa SPECYFIKACJA TECHNICZNA: Układ stołu: 2 moduły pionowo, jeden nad drugim Systematic Solutions GmbH OBERFLÄCHENGÜTE: XXXXX Maßstab X:X ÄNDERUNG Nachylenie stołu: Długość stołu: do 25 m Głebokość wbicia słupów podstawy: NAME SIGNATUR DATUM GEZEICHNET Dürnberger GEPRÜFT GENEHMIGT PRODUKTION QUALITÄT WERKSTOFF: EN AW-6060 GEWICHT: standardowo 1750 mm, względnie według wytycznych klienta BENENNUNG: Kühlprofil AKASOL ZEICHNUNGSNR. XXX MASSSTAB Algemeintoleranz nach DIN ISO 2768-m A3 Wysokość dolnej krawędzi od ziemi: Rozstaw między słupami podstawy: Profil montażowy: Materiał podstawy: Materiał profili i klem: zmienne wyliczany indywidualnie dla projektu - zależny od lokalnych wskaźników obciążenia wiatrem i śniegiem dobierany indywidualnie dla projektu - zależnie od lokalnych wskaźników obciążenia wiatrem i śniegiem stal ocynkowana aluminium EN AW 6063 / T66 Materiał elementów złącznych: stal nierdzewna A2-70 Opcjonalne akcesoria: zacisk do uziemienia, opaskin kablowe, płytki uziemiające do wyrównania potencjałów, przewód uziemiający klemy do wszystkich typów modułów 5

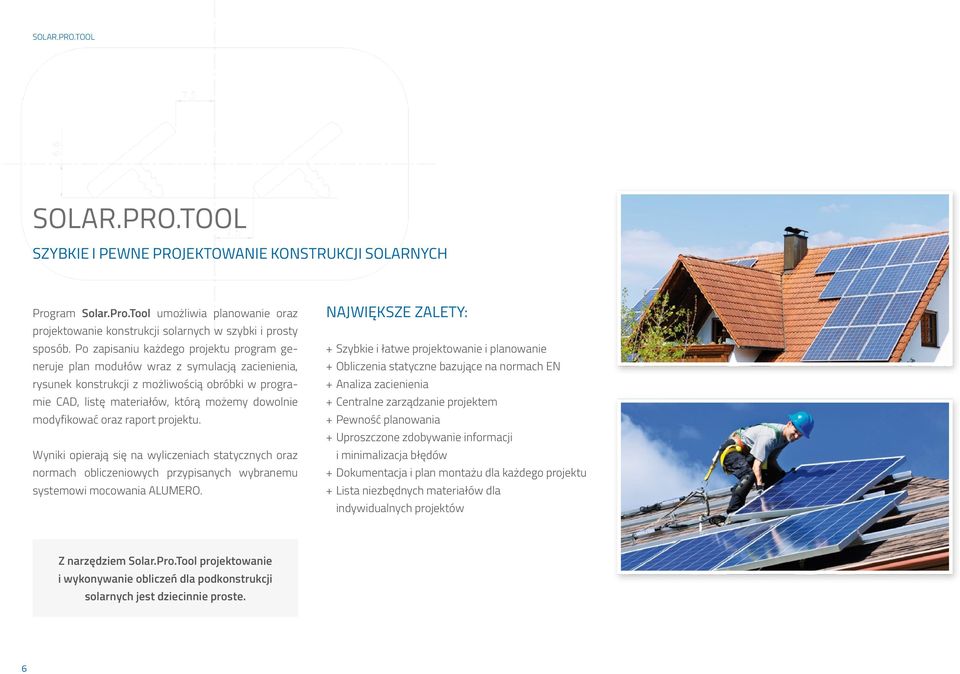

6 Solar.Pro.Tool Solar.Pro.tool SZYBKIE I PEWNE PROJEKTOWANIE KONSTRUKCJI SOLARNYCH Program Solar.Pro.Tool umożliwia planowanie oraz projektowanie konstrukcji solarnych w szybki i prosty sposób. Po zapisaniu każdego projektu program generuje plan modułów wraz z symulacją zacienienia, rysunek konstrukcji z możliwością obróbki w programie CAD, listę materiałów, którą możemy dowolnie modyfikować oraz raport projektu. Wyniki opierają się na wyliczeniach statycznych oraz normach obliczeniowych przypisanych wybranemu systemowi mocowania ALUMERO. NAJWIĘKSZE ZALETY: + + Szybkie i łatwe projektowanie i planowanie + + obliczenia statyczne bazujące na normach EN + + Analiza zacienienia + + Centralne zarządzanie projektem + + Pewność planowania + + Uproszczone zdobywanie informacji i minimalizacja błędów + + Dokumentacja i plan montażu dla każdego projektu + + lista niezbędnych materiałów dla indywidualnych projektów Z narzędziem Solar.Pro.Tool projektowanie i wykonywanie obliczeń dla podkonstrukcji solarnych jest dziecinnie proste. 6

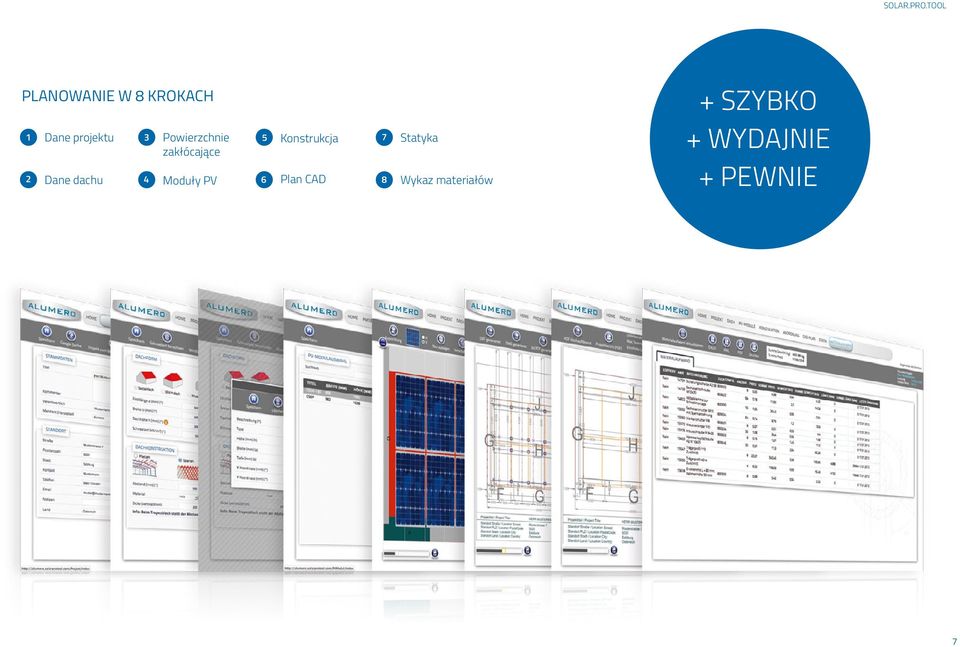

7 Solar.Pro.Tool PLANOWANIE W 8 KROKACH 1 2 Dane projektu Dane dachu 3 4 Powierzchnie zakłócające Moduły PV 5 6 Konstrukcja Plan CAD 7 8 Statyka Wykaz materiałów + SZYBKO + WYDAJNIE + PEWNIE 7

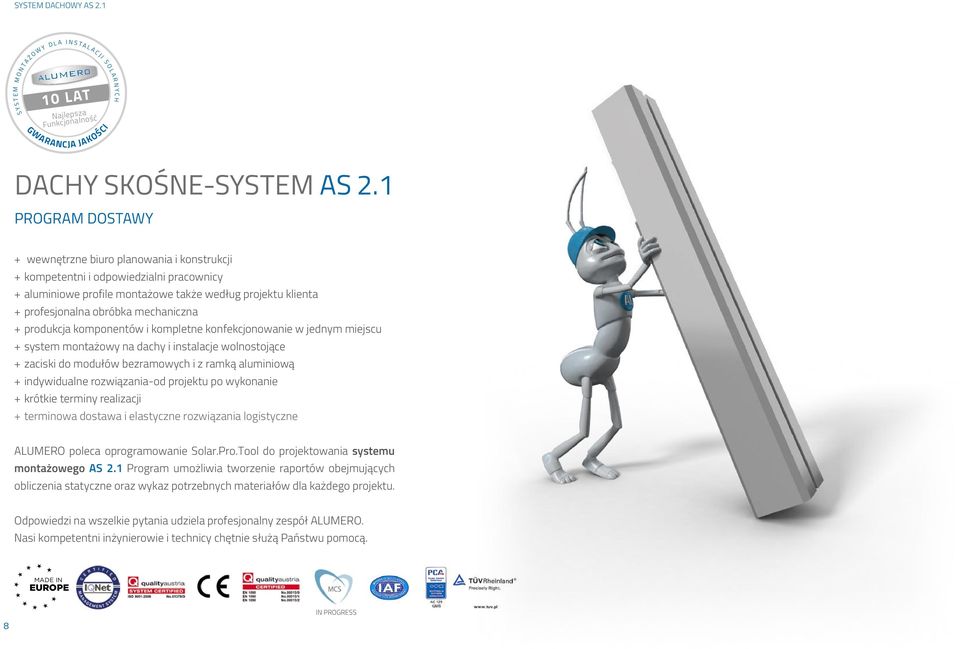

8 SYSTEM DACHOWY AS 2.1 S Y S T E M M O N T A Ż O W Y D L A I N S T A L A C J 10 LAT Najlepsza Funkcjonalność I S O L A R N Y C H GWARANCJA JAKOŚCI DACHY SKOŚNE-SYSTEM AS 2.1 PROGRAM DOSTAWY + + wewnętrzne biuro planowania i konstrukcji + + kompetentni i odpowiedzialni pracownicy + + aluminiowe profile montażowe także według projektu klienta + + profesjonalna obróbka mechaniczna + + produkcja komponentów i kompletne konfekcjonowanie w jednym miejscu + + system montażowy na dachy i instalacje wolnostojące + + zaciski do modułów bezramowych i z ramką aluminiową + + indywidualne rozwiązania-od projektu po wykonanie + + krótkie terminy realizacji + + terminowa dostawa i elastyczne rozwiązania logistyczne ALUMERO poleca oprogramowanie Solar.Pro.Tool do projektowania systemu montażowego AS 2.1 Program umożliwia tworzenie raportów obejmujących obliczenia statyczne oraz wykaz potrzebnych materiałów dla każdego projektu. Odpowiedzi na wszelkie pytania udziela profesjonalny zespół ALUMERO. Nasi kompetentni inżynierowie i technicy chętnie służą Państwu pomocą. MADE IN EUROPE 8 IN PROGRESS

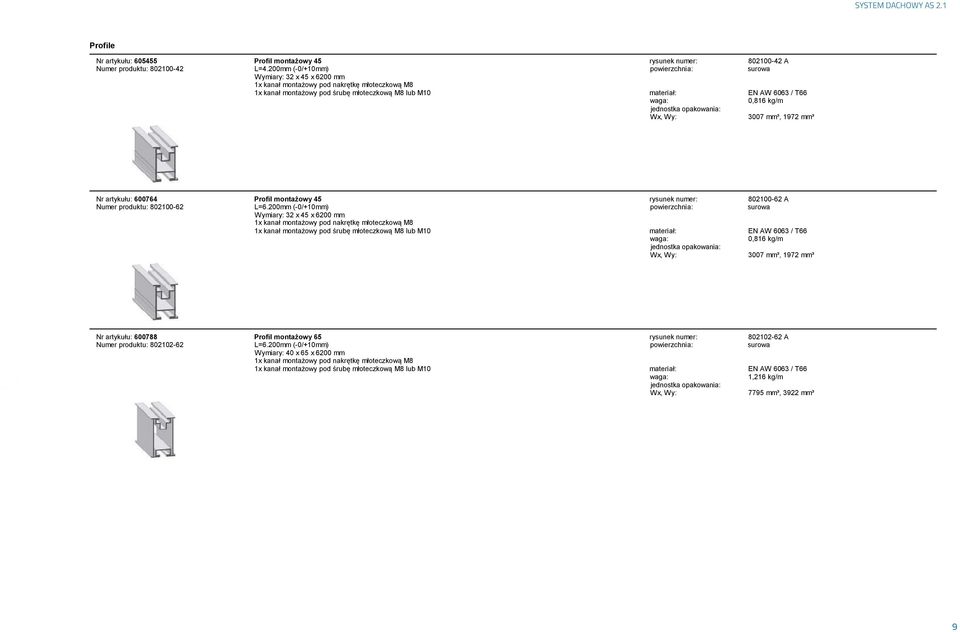

9 SYSTEM DACHOWY DAcHOWY AS 2.1 Profile Nr artykułu: Profil montażowy 45 rysunek numer: A Numer produktu: L=4.200mm (-0/+10mm) Wymiary: 32 x 45 x 6200 mm 1x kanał montażowy pod nakrętkę młoteczkową M8 1x kanał montażowy pod śrubę młoteczkową M8 lub M10 EN AW 6063 / T66 0,816 kg/m Wx, Wy: 3007 mm³, 1972 mm³ Nr artykułu: Profil montażowy 45 rysunek numer: A Numer produktu: L=6.200mm (-0/+10mm) Wymiary: 32 x 45 x 6200 mm 1x kanał montażowy pod nakrętkę młoteczkową M8 1x kanał montażowy pod śrubę młoteczkową M8 lub M10 EN AW 6063 / T66 0,816 kg/m Wx, Wy: 3007 mm³, 1972 mm³ Nr artykułu: Profil montażowy 65 rysunek numer: A Numer produktu: L=6.200mm (-0/+10mm) Wymiary: 40 x 65 x 6200 mm 1x kanał montażowy pod nakrętkę młoteczkową M8 1x kanał montażowy pod śrubę młoteczkową M8 lub M10 EN AW 6063 / T66 1,216 kg/m Wx, Wy: 7795 mm³, 3922 mm³ 99

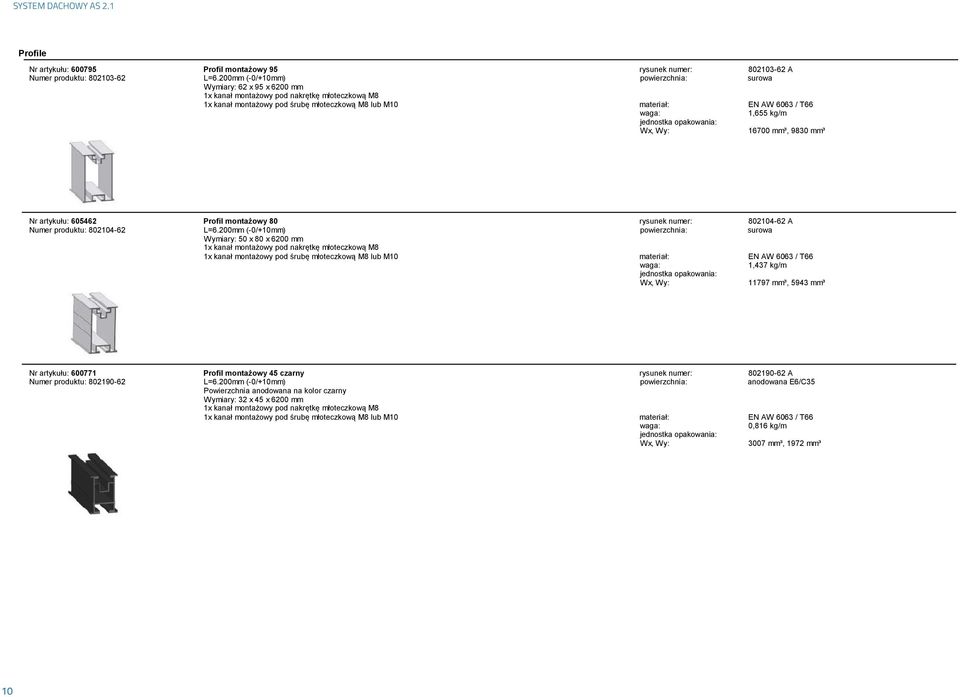

10 SYSTEM DAcHOWY DACHOWY AS 2.1 Profile Nr artykułu: Profil montażowy 95 rysunek numer: A Numer produktu: L=6.200mm (-0/+10mm) Wymiary: 62 x 95 x 6200 mm 1x kanał montażowy pod nakrętkę młoteczkową M8 1x kanał montażowy pod śrubę młoteczkową M8 lub M10 EN AW 6063 / T66 1,655 kg/m Wx, Wy: mm³, 9830 mm³ Nr artykułu: Profil montażowy 80 rysunek numer: A Numer produktu: L=6.200mm (-0/+10mm) Wymiary: 50 x 80 x 6200 mm 1x kanał montażowy pod nakrętkę młoteczkową M8 1x kanał montażowy pod śrubę młoteczkową M8 lub M10 EN AW 6063 / T66 1,437 kg/m Wx, Wy: mm³, 5943 mm³ Nr artykułu: Profil montażowy 45 czarny rysunek numer: A Numer produktu: L=6.200mm (-0/+10mm) anodowana E6/C35 Powierzchnia anodowana na kolor czarny Wymiary: 32 x 45 x 6200 mm 1x kanał montażowy pod nakrętkę młoteczkową M8 1x kanał montażowy pod śrubę młoteczkową M8 lub M10 EN AW 6063 / T66 0,816 kg/m Wx, Wy: 3007 mm³, 1972 mm³

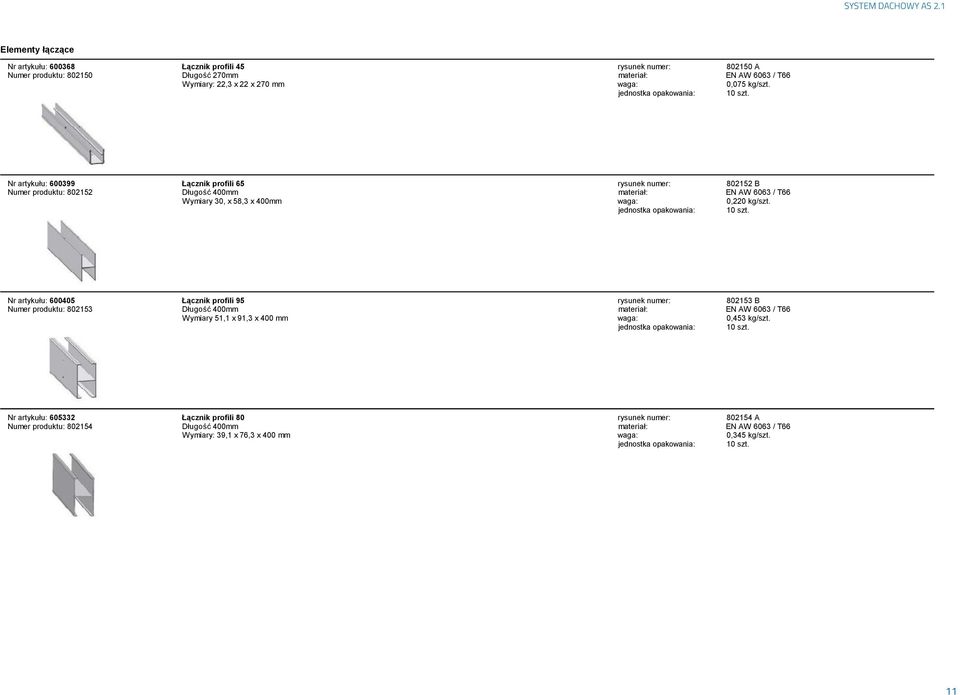

11 SYSTEM DACHOWY DAcHOWY AS 2.1 Elementy łączące Nr artykułu: Łącznik profili 45 rysunek numer: A Numer produktu: Długość 270mm EN AW 6063 / T66 Wymiary: 22,3 x 22 x 270 mm 0,075 kg/szt. 10 szt. Nr artykułu: Łącznik profili 65 rysunek numer: B Numer produktu: Długość 400mm EN AW 6063 / T66 Wymiary 30, x 58,3 x 400mm 0,220 kg/szt. 10 szt. Nr artykułu: Łącznik profili 95 rysunek numer: B Numer produktu: Długość 400mm EN AW 6063 / T66 Wymiary 51,1 x 91,3 x 400 mm 0,453 kg/szt. 10 szt. Nr artykułu: Łącznik profili 80 rysunek numer: A Numer produktu: Długość 400mm EN AW 6063 / T66 Wymiary: 39,1 x 76,3 x 400 mm 0,345 kg/szt. 10 szt

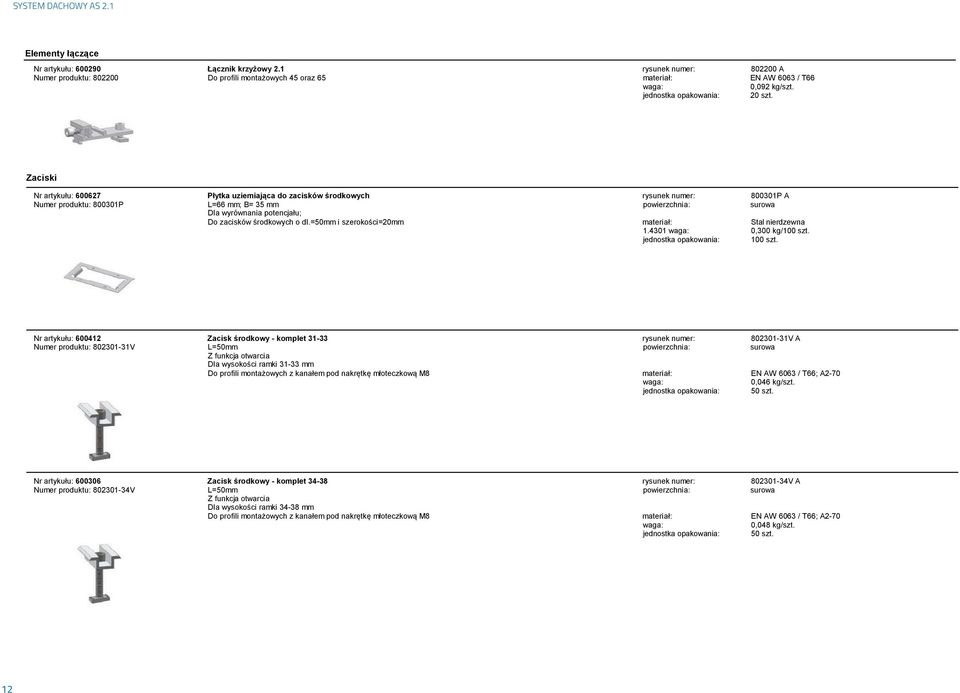

12 SYSTEM DAcHOWY DACHOWY AS 2.1 Elementy łączące Nr artykułu: Łącznik krzyżowy 2.1 rysunek numer: A Numer produktu: Do profili montażowych 45 oraz 65 EN AW 6063 / T66 0,092 kg/szt. 20 szt. Zaciski Nr artykułu: Płytka uziemiająca do zacisków środkowych rysunek numer: P A Numer produktu: P L=66 mm; B= 35 mm Dla wyrównania potencjału; Do zacisków środkowych o dl.=50mm i szerokości=20mm Stal nierdzewna ,300 kg/100 szt. 100 szt. Nr artykułu: Zacisk środkowy - komplet rysunek numer: V A Numer produktu: V Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,046 kg/szt. 50 szt. Nr artykułu: Zacisk środkowy - komplet rysunek numer: V A Numer produktu: V Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,048 kg/szt. 50 szt

13 SYSTEM DACHOWY DAcHOWY AS 2.1 Zaciski Nr artykułu: Zacisk środkowy - komplet rysunek numer: V A Numer produktu: V Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,050 kg/szt. 50 szt. Nr artykułu: Zacisk środkowy - komplet rysunek numer: V A Numer produktu: V Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,052 kg/szt. 50 szt. Nr artykułu: Zacisk środkowy - komplet rysunek numer: V A Numer produktu: V Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,054 kg/szt. 50 szt. Nr artykułu: Zacisk środkowy Click 2.1 rysunek numer: C A Numer produktu: C L=50 mm, z elementem połączeniowym typu Click Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,058 kg/szt

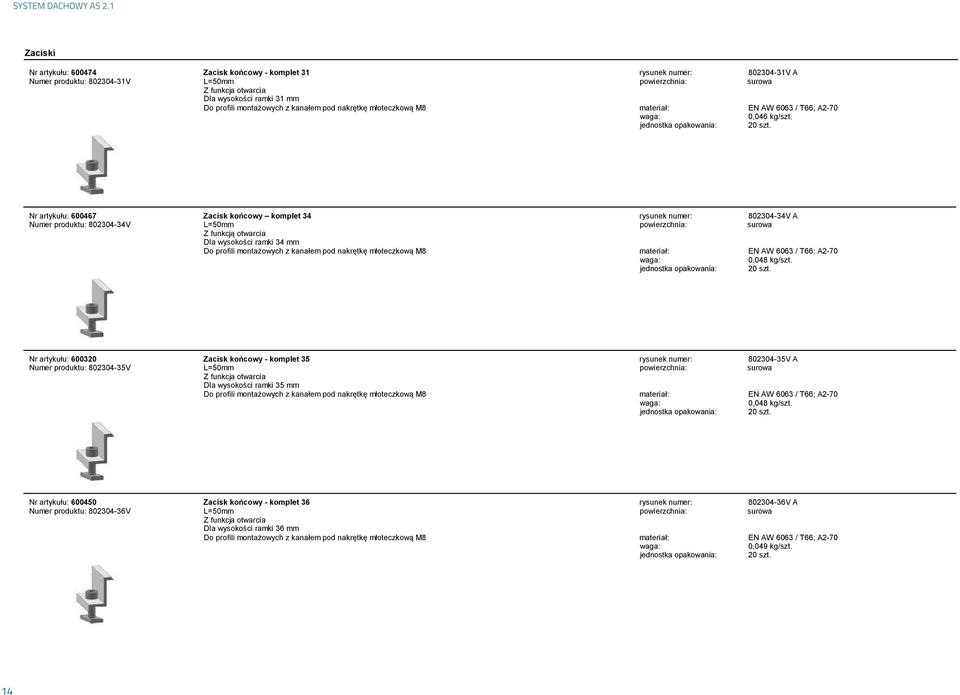

14 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski Nr artykułu: Zacisk końcowy - komplet 31 rysunek numer: V A Numer produktu: V Dla wysokości ramki 31 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,046 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy komplet 34 rysunek numer: V A Numer produktu: V Z funkcją otwarcia Dla wysokości ramki 34 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,048 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 35 rysunek numer: V A Numer produktu: V Dla wysokości ramki 35 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,048 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 36 rysunek numer: V A Numer produktu: V Dla wysokości ramki 36 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,049 kg/szt. 20 szt

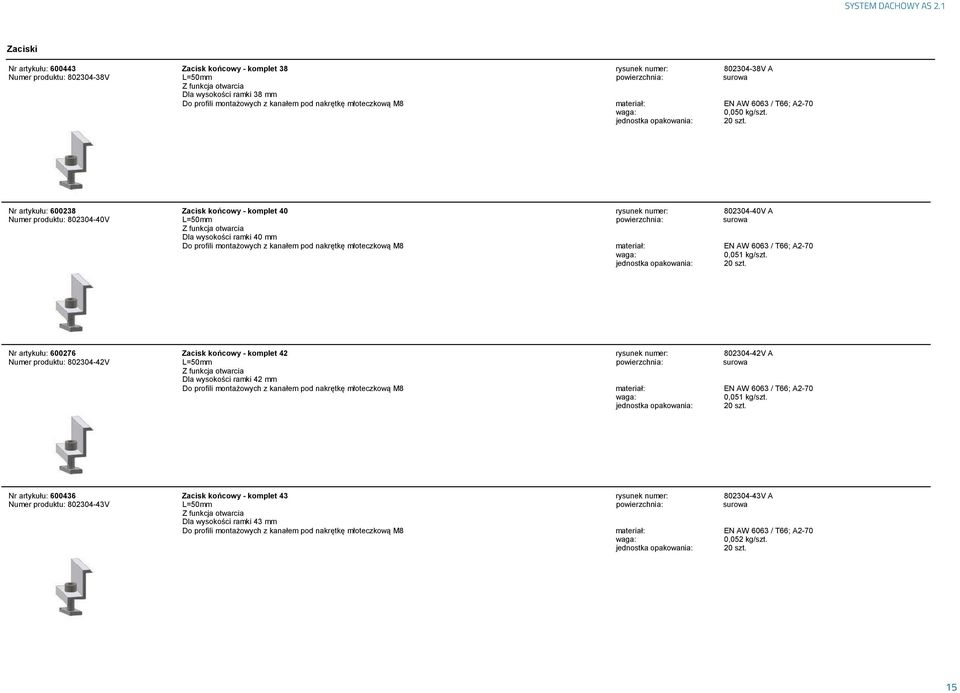

15 SYSTEM DACHOWY DAcHOWY AS 2.1 Zaciski Nr artykułu: Zacisk końcowy - komplet 38 rysunek numer: V A Numer produktu: V Dla wysokości ramki 38 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,050 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 40 rysunek numer: V A Numer produktu: V Dla wysokości ramki 40 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,051 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 42 rysunek numer: V A Numer produktu: V Dla wysokości ramki 42 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,051 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 43 rysunek numer: V A Numer produktu: V Dla wysokości ramki 43 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,052 kg/szt. 20 szt

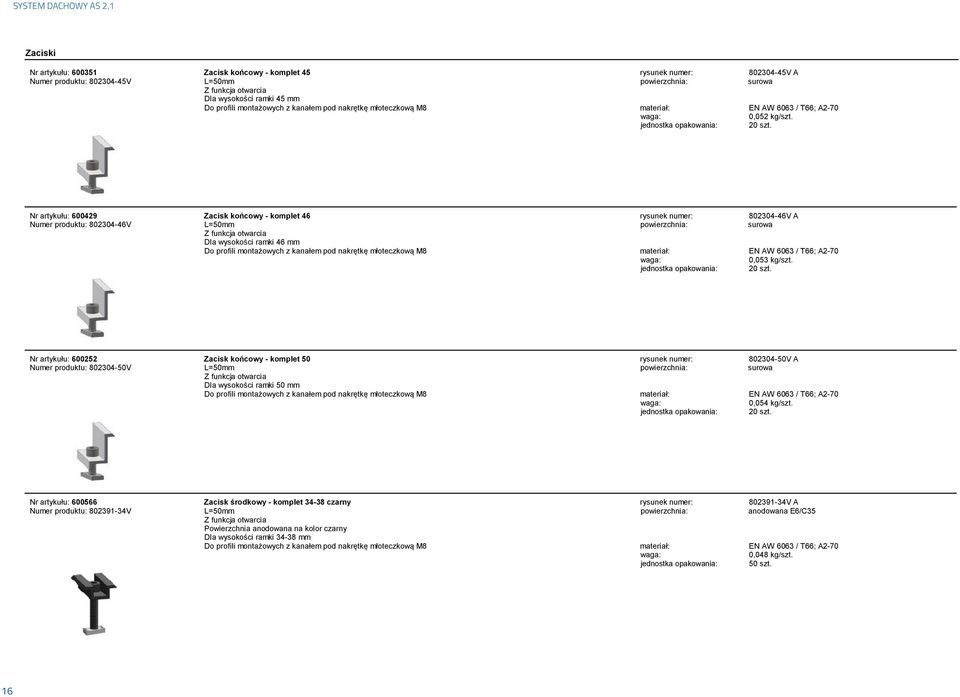

16 SYSTEM DACHOWY DAcHOWY AS 2.1 Zaciski Nr artykułu: Zacisk końcowy - komplet 45 rysunek numer: V A Numer produktu: V Dla wysokości ramki 45 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,052 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 46 rysunek numer: V A Numer produktu: V Dla wysokości ramki 46 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,053 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 50 rysunek numer: V A Numer produktu: V Dla wysokości ramki 50 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,054 kg/szt. 20 szt. Nr artykułu: Zacisk środkowy - komplet czarny rysunek numer: V A Numer produktu: V anodowana E6/C35 Powierzchnia anodowana na kolor czarny Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,048 kg/szt. 50 szt

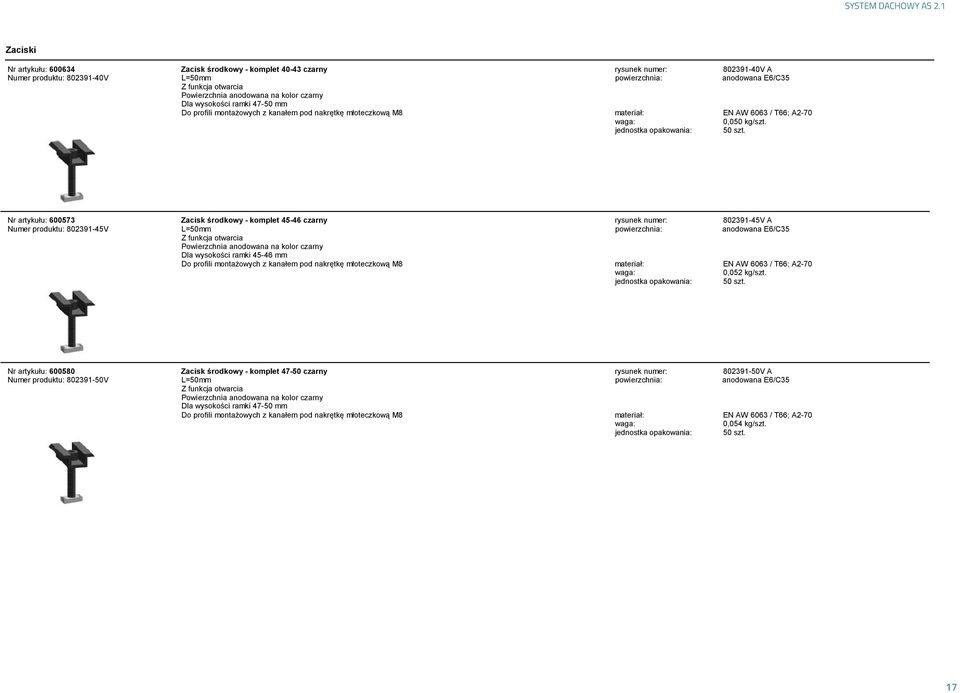

17 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski Nr artykułu: Zacisk środkowy - komplet czarny rysunek numer: V A Numer produktu: V anodowana E6/C35 Powierzchnia anodowana na kolor czarny Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,050 kg/szt. 50 szt. Nr artykułu: Zacisk środkowy - komplet czarny rysunek numer: V A Numer produktu: V anodowana E6/C35 Powierzchnia anodowana na kolor czarny Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,052 kg/szt. 50 szt. Nr artykułu: Zacisk środkowy - komplet czarny rysunek numer: V A Numer produktu: V anodowana E6/C35 Powierzchnia anodowana na kolor czarny Dla wysokości ramki mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,054 kg/szt. 50 szt

18 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski Nr artykułu: Zacisk końcowy - komplet 35 czarny rysunek numer: V A Numer produktu: V anodowana E6/C35 Powierzchnia anodowana na kolor czarny Dla wysokości ramki 35 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,048 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 40 czarny rysunek numer: V A Numer produktu: V anodowana E6/C35 Powierzchnia anodowana na kolor czarny Dla wysokości ramki 40 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,051 kg/szt. 20 szt. Nr artykułu: Zacisk końcowy - komplet 45 czarny rysunek numer: V A Numer produktu: V anodowana E6/C35 Powierzchnia anodowana na kolor czarny Dla wysokości ramki 45 mm Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,052 kg/szt. 20 szt

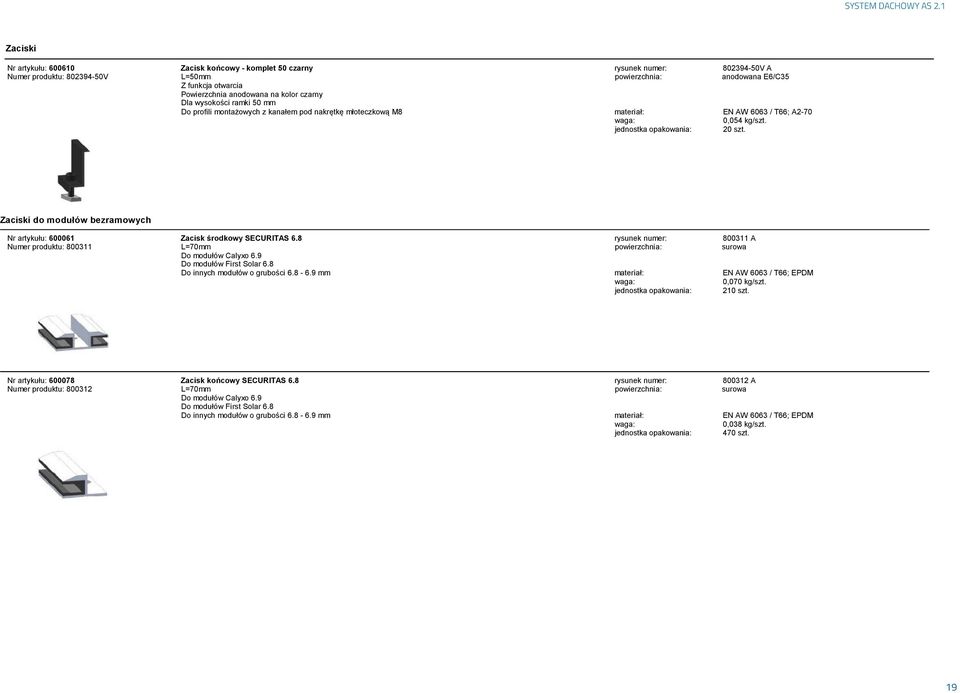

19 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski Nr artykułu: Zacisk końcowy - komplet 50 czarny rysunek numer: V A Numer produktu: V Powierzchnia anodowana na kolor czarny Dla wysokości ramki 50 mm anodowana E6/C35 Do profili montażowych z kanałem pod nakrętkę młoteczkową M8 EN AW 6063 / T66; A2-70 0,054 kg/szt. 20 szt. Zaciski do modułów bezramowych Nr artykułu: Zacisk środkowy SECURITAS 6.8 rysunek numer: A Numer produktu: L=70mm Do modułów Calyxo 6.9 Do modułów First Solar 6.8 Do innych modułów o grubości mm EN AW 6063 / T66; EPDM 0,070 kg/szt. 210 szt. Nr artykułu: Zacisk końcowy SECURITAS 6.8 rysunek numer: A Numer produktu: L=70mm Do modułów Calyxo 6.9 Do modułów First Solar 6.8 Do innych modułów o grubości mm EN AW 6063 / T66; EPDM 0,038 kg/szt. 470 szt

20 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski do modułów bezramowych Nr artykułu: Zacisk środkowy CLICK 6.8 rysunek numer: A Numer produktu: L=100mm Do modułów Calyxo 6.9 Do modułów First Solar 6.8 Do innych modułów o grubości mm EN AW 6063 / T66; EPDM 0,109 kg/szt. 120 szt. Nr artykułu: Zacisk środkowy CLICK 6.8 rysunek numer: A Numer produktu: L=80mm Do modułów First Solar 6.8 Do innych modułów o grubości mm EN AW 6063 / T66; EPDM 0,086 kg/szt. 140 szt. Nr artykułu: Zacisk środkowy CLICK 6.8 rysunek numer: A Numer produktu: L=200mm Do modułów o grubości mm EN AW 6063 / T66; EPDM 0,218 kg/szt. 60 szt. Nr artykułu: Zacisk środkowy CLICK 5.0 rysunek numer: Numer produktu: L=100mm Do modułów o grubości mm EN AW 6063 / T66; EPDM 0,109 kg/szt. 120 szt

21 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski do modułów bezramowych Nr artykułu: Zacisk środkowy CLICK 6.8 rysunek numer: A Numer produktu: L=120mm Do modułów Solibro/Hanergy SL2 Do innych modułów o grubości mm EN AW 6063 / T66; EPDM 0,130 kg/szt. 100 szt. Nr artykułu: Zacisk środkowy CLICK SHARP rysunek numer: B Numer produktu: L=200mm Do modułów SHARP EN AW 6063 / T66; EPDM 0,218 kg/szt. 60 szt. Nr artykułu: Zacisk środkowy CLICK 3.0 rysunek numer: A Numer produktu: L=100mm surowy Do modułów o grubości mm EN AW 6063 / T66; EPDM 0,109 kg/szt. 120 szt. Nr artykułu: Zacisk środkowy CLICK Hanwha Q CELLS rysunek numer: Numer produktu: L=100mm Do modułów Hanwha Q CELLS EN AW 6063 / T66; Silikon 0,109 kg/szt. 120 szt

22 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski do modułów bezramowych Nr artykułu: Zacisk środkowy CLICK rysunek numer: Numer produktu: Inne długości, powierzchnie, grubości modułów, indywidualnie przygotowane zestawy zawierające śruby i nakrętki jak również inne jednostki opakowaniowe na EN AW 6063 / T66; EPDM/Silikon zapytanie. Nr artykułu: Zacisk końcowy CLICK 6.8 rysunek numer: A Numer produktu: L=100mm Do modułów Calyxo 6.9 Do modułów First Solar 6.8 Do innych modułów o grubości mm EN AW 6063 / T66; EPDM 0,084 kg/szt. 180 szt. Nr artykułu: Zacisk końcowy CLICK 6.8 rysunek numer: A Numer produktu: L=80mm Do modułów FirstSolar 6.8 Do innych modułów o grubości mm EN AW 6063 / T66; EPDM 0,067 kg/szt. 220 szt. Nr artykułu: Zacisk końcowy CLICK 6.8 rysunek numer: A Numer produktu: L=200mm Do modułów o grubości mm EN AW 6063 / T66; EPDM 0,168 kg/szt. 90 szt

23 SYSTEM DACHOWY DAcHOWY AS 2.1 Zaciski do modułów bezramowych Nr artykułu: Zacisk końcowy CLICK 5.0 rysunek numer: Numer produktu: L=100mm Do modułów o grubości mm EN AW 6063 / T66; EPDM 0,084 kg/szt. 180 szt. Nr artykułu: Zacisk końcowy CLICK 6.8 rysunek numer: A Numer produktu: L=120mm Do modułów Solibro/ Hanergy SL2 Do innych modułów o grubości mm EN AW 6063 / T66, EPDM 0,101 kg/szt. 180 szt. Nr artykułu: Zacisk końcowy CLICK SHARP rysunek numer: B Numer produktu: L=200mm Do modułów SHARP EN AW 6063 / T66, EPDM 0,168 kg/szt. 90 szt. Nr artykułu: Zacisk końcowy CLICK 3.0 rysunek numer: A Numer produktu: L=100 mm Do modułów o grubości mm EN AW 6063 / T66; EPDM 0,084 kg/szt. 180 szt

24 SYSTEM DAcHOWY DACHOWY AS 2.1 Zaciski do modułów bezramowych Nr artykułu: Zacisk końcowy CLICK Hanwha Q CELLS rysunek numer: Numer produktu: L=100mm Do modułów Hanwha Q CELLS EN AW 6063 / T66; Silikon 0,084 kg/szt. 180 szt. Nr artykułu: Zacisk końcowy CLICK rysunek numer: Numer produktu: Inne długości, powierzchnie, grubości modułów, indywidualnie przygotowane zestawy zawierające śruby i nakrętki jak również inne jednostki opakowaniowe na EN AW 6063 / T66; EPDM/Silikon zapytanie Haki dachowe Nr artykułu: Hak dachowy Schiefer rysunek numer: A Numer produktu: Uchwyt: 30 x 5 Stal nierdzewna ,391 kg/szt. Nr artykułu: Hak dachowy Biberschwanz rysunek numer: A Numer produktu: Uchwyt: 30 x 5 Stal nierdzewna Montować łącznie z dachówką stalową (800666). 0,520 kg/szt

25 SYSTEM DAcHOWY DACHOWY AS 2.1 Haki dachowe Nr artykułu: Dachówka stalowa Biber rysunek numer: Numer produktu: Powlekana Zn-Mg Blacha stalowa Do montażu haków (800425). 0,500 kg/szt. 65 szt. Nr artykułu: Hak dachowy standard 35 x 6 - szybki montaż rysunek numer: B Numer produktu: Płytka: 150x50x5; uchwyt: 35x6 Stal nierdzewna ; EN AW 6063 / T66 0,826 kg/szt. 10 szt./karton; 400 szt./paleta Nr artykułu: Hak dachowy z regulacja DV 30 x 6 szybki montaż rysunek numer: B Numer produktu: Płytka: 140x56x5; uchwyt: 30x6; kątownik: 70x60x5 Stal nierdzewna ; EN AW 6063 / T66 3 punkty regulacji 1,061 kg/szt. 10 szt./karton; 400 szt./paleta Nr artykułu: Hak dachowy SL 35 x 8 szybki montaż rysunek numer: C Numer produktu: Płytka: 150x80x5; uchwyt: 35x8 Stal nierdzewna ; EN AW 6063 / T66 1,234 kg/szt. 10 szt./karton; 240 szt./paleta 25 25

26 SYSTEM DACHOWY DAcHOWY AS 2.1 Haki dachowe Nr artykułu: Hak dachowy 40 x 10 szybki montaż rysunek numer: B Numer produktu: Płytka: 157x80x5; uchwyt: 40x10 Stal nierdzewna ; EN AW 6063 / T66 1,647 kg/szt. 10 szt./karton; 240 szt./paleta Nr artykułu: Hak dachowy z regulacja 35x8 - szybki montaż rysunek numer: B Numer produktu: Płytka: 150x80x5; uchwyt: 35x8 Stal nierdzewna ; EN AW 6063 / T66 1,400 kg/szt. 10 szt./karton; 240 szt./paleta Nr artykułu: Hak dachowy AL13 rysunek numer: A Numer produktu: EN AW 6063 / T66; A2-70 Do profili 45 3 punkty regulacji waga : 0,714 kg/szt. Nr artykułu: Podkładka 2mm rysunek numer: A Numer produktu: Do montowania haków dachowych z systemu AS 2.1 Stal nierdzewna ,071 kg/szt

27 SYSTEM DACHOWY DAcHOWY AS 2.1 Haki dachowe Nr artykułu: Podkładka 3mm rysunek numer: A Numer produktu: Do montowania haków dachowych z systemu AS 2.1 Stal nierdzewna ,107 kg/szt. Mocowania do dachów z blachy falistej Nr artykułu: Śruba dokrokwiowa rysunek numer: A Numer produktu: Mocowanie A2 JZ3-SB-8,0 x 100/50 FZD, bez płytki montażowej Stal nierdzewna , EPDM 98,000 kg/100 szt. Nr artykułu: Płytka do szybkiego montażu 2.1 rysunek numer: A Numer produktu: EN AW 6063 / T66 Dla śrub M10 0,116 kg/szt. Nr artykułu: Płytka do szybkiego montażu 2.1 rysunek numer: A Numer produktu: EN AW 6063 / T66 Dla śrub M12 0,116 kg/szt

28 SYSTEM DACHOWY DAcHOWY AS 2.1 Mocowania do dachów z pokryciem falistym Nr artykułu: Śruba dokrokwiowa 2.1 Numer produktu: M10 x 200 Komplet zawierający 3 nakrętki z kołnierzem, uszczelkę praz płytkę do szybkiego montażu 2.1 U Minimalna głębokość wkręcenia 60 mm! rysunek numer: A A2-70; EN AW 6063 / T66; EPDM 22,800 kg/100 szt. 20 szt./karton; 1000 szt./paleta Nr artykułu: Numer produktu: Śruba dokrokwiowa 2.1 M12 x 300 Komplet zawierający 3 nakrętki z kołnierzem, uszczelkę praz płytkę do szybkiego montażu 2.1 U Minimalna głębokość wkręcenia 80 mm! rysunek numer: A A2-70; EN AW 6063 / T66; EPDM 35,400 kg/100 szt. 20 szt./karton; 1000 szt./paleta Nr artykułu: Numer produktu: Śruba dokrokwiowa 2.1 M12 x 200 Komplet zawierający 3 nakrętki z kołnierzem, uszczelkę praz płytkę do szybkiego montażu 2.1 U Minimalna głębokość wkręcenia 80 mm! rysunek numer: A A2-70; EN AW 6063 / T66; EPDM 28,300 kg/100 szt. 20 szt./karton; 1000 szt./paleta Nr artykułu: Numer produktu: Śruba dokrokwiowa / inne mocowania Na zapytanie rysunek numer:

29 SYSTEM DAcHOWY DACHOWY AS 2.1 Mocowania do dachów z blachy Nr artykułu: Zacisk Kalzip rysunek numer: A Numer produktu: Stal nierdzewna ,130 kg/szt. Nr artykułu: Zacisk do blachy na felc (rąbek) rysunek numer: A Numer produktu: Nośność oraz odkształcanie się zacisku i jego polaczeń z konstrukcja dachu nie zostały uwzględnione w obliczeniach i powinny być sprawdzone przez inwestora. Stal nierdzewna ,347 kg/szt. Nr artykułu: Mostek trapezowy 2.1 rysunek numer: A Numer produktu: Długość 400mm EN AW 6063 / T66; EPDM Zestaw zawiera gumę EPDM oraz 4 wkręty samowiercące z uszczelka. Do blachy trapezowej o rozstawie fali mm. 0,269 kg/szt. Nr artykułu: Mostek Trapezowy Plus rysunek numer: A Numer produktu: Długość: 400mm EN AW 6063 / T66; EPDM Zestaw zawiera gumę EPDM oraz 4 wkręty samowiercące z uszczelka. Do blachy trapezowej o rozstawie fali mm. 0,359 kg/szt

30 SYSTEM DACHOWY DAcHOWY AS 2.1 Mocowania do dachów z blachy Nr artykułu: Wspornik czołowy Plus rysunek numer: A Numer produktu: Długość: 100mm EN AW 6063 / T66; EPDM Do montażu z mostkiem trapezowym Plus (802445) 0,082 kg/szt. Nr artykułu: Wspornik tylny Plus rysunek numer: A Numer produktu: Długość 100mm EN AW 6063 / T66; EPDM Do montażu z mostkiem trapezowym Plus (802445) 0,152 kg/szt. Nr artykułu: Zestaw zabezpieczający Plus rysunek numer: A Numer produktu: A2-70 Do montażu z mostkiem trapezowym Plus (802445) Zestaw zawiera śrubę imbusowa, płytkę z gwintem oraz podkładkę. 0,025 kg/szt. Elementy standardowe/wyposażenie Nr artykułu: Numer produktu: Śruba imbusowa M8 x 20 z kołnierzem ząbkowanym rysunek numer: DIN 912 A2-70 1,310 kg/100 szt. 200 szt

31 SYSTEM DAcHOWY DACHOWY AS 2.1 Elementy standardowe / wyposażenie Nr artykułu: Numer produktu: Śruba imbusowa M8 x 35 z kołnierzem ząbkowanym rysunek numer: DIN912 A2-70 1,800 kg/100 szt. 200 szt. Nr artykułu: Numer produktu: Śruba sześciokątna M10 x 45 z pełnym gwintem rysunek numer: DIN 933A2-70 A szt. Nr artykułu: Numer produktu: Nakrętka sześciokątna M10 z kołnierzem ząbkowanym rysunek numer: DIN 6923 A2-70 1,120 kg/100 szt. 100 szt. Nr artykułu: Płytka z gwintem 28x15 rysunek numer: Numer produktu: z powloką typu Tuflock Gwint M8 Stal nierdzewna V2A 0,700 kg/100 szt. 200 szt

32 SYSTEM DAcHOWY DACHOWY AS 2.1 Elementy standardowe / wyposażenie Nr artykułu: Śruba z łbem talerzowym rysunek numer: Numer produktu: powlekana 8 x 80 A szt. Nr artykułu: Numer produktu: Śruba z łbem młoteczkowym M10 x 25 rysunek numer: A2-70 1,990 kg/100 szt. 100 szt. Nr artykułu: Numer produktu: Śruba z łbem młoteczkowym M10 x 30 rysunek numer: A2-70 1,990 kg/100 szt. 100 szt. Nr artykułu: Śruba z łbem talerzowym rysunek numer: Numer produktu: powlekana 8 x 120 A szt

33 SYSTEM DAcHOWY DACHOWY AS 2.1 Elementy standardowe/wyposażenie Nr artykułu: Śruba z łbem talerzowym rysunek numer: Numer produktu: powlekana 8 x 100 A szt. Nr artykułu: Śruba z łbem talerzowym rysunek numer: Numer produktu: powlekana 8 x 140 A szt. Nr artykułu: Śruba z łbem talerzowym rysunek numer: Numer produktu: powlekana 8 x 160 A szt. Nr artykułu: Śruba z łbem talerzowym rysunek numer: Numer produktu: powlekana 8 x 200 A szt

34 SYSTEM DAcHOWY DACHOWY AS 2.1 Elementy standardowe / wyposażenie Nr artykułu: Śruba z łbem talerzowym rysunek numer: Numer produktu: powlekana 8 x 180 A szt. Nr artykułu: Numer produktu: Opaska kablowa z klipsem Opaska kablowa 200 x 4,6 Do mocowania w profilach o grubości ścianki 1-3 mm rysunek numer: PA 66 odporny na promieniowanie UV 0,300 kg/100 szt. 100 szt. Nr artykułu: Zaślepka profili 45 rysunek numer: MT #1 Numer produktu: Zaślepka do profili montażowych 45 (802100) PVC czarne 0,007 kg/szt. Nr artykułu: Numer produktu: Drut uziemiający 8mm Do uziemiania instalacji. rysunek numer: A EN AW 6101 półtwardy 0,136 kg/m Zwój 145m (ok. 20 kg)

35 SYSTEM DAcHOWY DACHOWY AS 2.1 Elementy standardowe/wyposażenie Nr artykułu: Zacisk do uziemienia 8-10 mm rysunek numer: A Numer produktu: Do zamocowania drutu uziemiającego do profili montażowych z kanałem dla śruby z łbem młoteczkowym M8 VA; A2-70 0,072 kg/szt. Nr artykułu: Numer produktu: Opaska kablowa z klipsem Opaska kablowa 200 x 4,8 Do mocowania w profilach montażowych z kanałem M8 rysunek numer: A PA 66 odporny na promieniowanie UV 0,200 kg/100 szt. 100 szt. NOTATKI NOTATKI NOtatki 35 35

36 Seeham Austria Singen Niemcy Chorzow Polska Helmond Niderlandy SL. Bistrica Słowenia Alumero Systematic Solutions GmbH Sonnenweg Seeham - Austria Alumero Lean Extrusions GmbH & Co. KG Carl-Benz-Str Singen - Niemcy Alumero Metal Components Sp. z., o.o Ul. Kluczborska Chorzów - Polska Alumero Finex Extrusions B.V. Duizeldonksestraat CA Helmond - Niderlandy Alumero Metal Components d.o.o. Kolodvorska Sl. Bistrica - Słowenia Kontakt Headquarter Alumero Systematic Solutions GmbH Sonnenweg Seeham - Austria T / F / solar@alumero.at ZAWSZE TU JESTEM GDY MNIE POTRZEvUJESZ. Wydanie czerwiec 2014
