1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN UL. KAPITAŃSKA 3A Tel. (091) Fax. (091) BUDOWA PARKINGU GŁÓWNEGO DLA SAMOCHODÓW OSOBOWYCH Nazwa przedsięwzięcia - zadania inwestycyjnego Inwestor / Użytkownik Specjalistyczny Szpital im. Prof. Alfreda Sokołowskiego Szczecin Zdunowo, ul. Sokołowskiego 11 Obiekt PARKING GŁÓWNY DLA SAMOCHODÓW OSOBOWYCH Adres Szczecin Zdunowo, ul. Sokołowskiego 11, działka nr 2/5, obręb 4015 Nazwa opracowania branżowego PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJE ELEKTRYCZNE Z E S P Ó Ł P R O J E K T O W Y DATA I PODPIS INSTALACJE ELEKTRYCZNE Projektował: mgr inż. Władysław Spychalski 86/Sz/ Sprawdził: mgr inż. Ilona Piszczek 94/Sz/ Dokumentacja zawiera : opisów stron - 12 rysunków stron - 8 Numer projektu: Data Numer tomu : 4/Sz/2011 Szczecin, maj Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione

2 2. Spis treści. 1. Strona tytułowa 2. Spis treści 3. Spis rysunków 4. Opis techniczny 5. Uwagi końcowe 3. Spis rysunków 1 Projekt zagospodarowania terenu 2 Schemat instalacji elektrycznej i oświetlenia terenu 3 Rzut pomieszczeń parkomatu instalacje oświetleniowe 4 Rzut pomieszczeń parkomatu instalacje gniazd 5 Rzut pomieszczeń parkomatu instalacje logiczne 6 Tablica T 7 Schemat okablowania parkomatu 8 Schemat telewizji przemysłowej 4. Opis techniczny Podstawa opracowania. projekt opracowano na podstawie: - zlecenia inwestora - uzgodnień z Inwestorem - dokumentacji systemu parkingowego firmy FAAC (reprezentantem firmy FAAC jest Artur Dembiński UNITRADE Szczecin ul. Janusza 12, biuro@ unitrade.com.pl.) - projektów branżowych - wizji lokalnej - przepisów i norm 4.2. Podstawowe przepisy i normy - PN Elektroenergetyczne i sterownicze linie kablowe. - PN-EN Oświetlenie miejsc pracy Cześć2:Miejsca pracy na zewnątrz - PN IEC Instalacje elektryczne w obiektach budowlanych. - PN IEC Ochrona odgromowa. - Prawo Budowlane - Prawo Energetyczne 4.3.Stan istniejący i zakres opracowania. Na terenie Szpitala w Szczecinie Zdunowie projektowana jest rozbudowa. Do istniejącego budynku głównego dobudowywany jest budynek zabiegowy. Projekt ten uzyskał pozwolenie na budowę i jest realizowany. Obecnie na wolnym placu, na terenie szpitala, projektowany jest parking dla samochodów osobowych. Teren ten będzie oświetlony, na wjazdach i wyjazdach ustawione będą szlabany i automaty biletowe. Teren będzie monitorowany za pomocą kamer przemysłowych Dla potrzeb parkomatu, na terenie parkingu ustawiona będzie kasa biletowa w zewnętrznej ścianie. Cały system parkomatu połączony będzie z siecią strukturalną szpitala 4.4. Zasilanie Dla potrzeb parkingu zaprojektowane jest pomieszczenie, w którym będzie się znajdowała kasa parkomatu. Pomieszczenie to zasilić z tablicy głównej budowanej rozbudowy szpitala. W pomieszczeniu parkomatu zaprojektowana jest tablica T z której zasilić: - 2 -

3 - system parkomatowy - kamery telewizji przemysłowej - odbiory w pomieszczeniu parkomatu Zasilanie wykonać kablem ziemnym YKY 5 x 10 mm2 1 kv. Trasa kabla została pokazana na rysunku nr 1. Kabel układać w ziemi w warstwie piasku 2 x 10 cm i przykryciem folią. Przejście kabla pod drogami wykonać w rurze ochronnej arota Oświetlenie terenu. W dobudowywanym budynku istnieje tablica oświetlenia terenu TOT, na której istnieje rezerwa miejsca i mocy. Na tablicy tej dobudować dodatkowe zabezpieczenie S303-C16A i stycznik SM 320, od którego ułożyć kabel ziemny YKY 5 x 16 mm2 1 kv do projektowanych słupów oświetleniowych. Istniejące sterowanie oświetleniem zewnętrznych na tablicy TOT będzie również sterowało projektowanym oświetleniem. Trasa kabla i rozmieszczenie słupów oświetleniowych pokazana jest na rysunku nr 1. W budynku kabel układać razem z kablem dla oświetlenia drogi dojazdowej. Poza budynkiem kabel układać w ziemi na głębokości 0,7m w warstwie piasku 2 x 10 cm i przykryciem folią. Obliczenie oświetlenia parkingu pokazano w załączonej tabeli nr 1. Na terenie projektowanego parkingu zaprojektowane są 4 słupy rurowe,12 m z 3 oprawami oświetlenia zewnętrznego Na każdym słupie montować głowice termokurczliwe SKE i złącza IZK z wkładką bezpiecznikową C 6A. (każda oprawa na słupie posiadać będzie oddzielne zabezpieczenie). Typ i rozmieszczenie opraw oświetlenia zewnętrznego pokazano na rysunku nr 1. Słupy skrajne i od których rozchodzą się kable, uziemić. Oporność uziemienia < 30 Ω. Przejścia kabli pod przeszkodami wykonać w rurach AROT A Telewizja przemysłowa. W budowanym budynku zaprojektowany jest system telewizji przemysłowej. Rejestratory zamontowane będą w szafie dystrybucyjnej sieci strukturalnej w pom: 3/101 na II piętrze. Na rejetratorach brakuje miejsca dla podłączenia dodatkowych kamer. Dla projektowanych kamer parkingu, w szafie dystrybucyjnej sieci strukturalnej dobudować dodatkowy rejestrator. ( wszystkie rejestratory i kamery muszą być tego samego typu co już zaprojektowane.) Od dodatkowego rejestratora, do każdej z projektowanych kamer ułożyć skrętkę FTP 4 x 2 x 0,5 mm2. Skrętki układać we wspólnej rurze ochronnej RHDPR fi 40. Rurę układać z ziemi na głębokości 0,7 m w warstwie piasku 2 x 10 cmi i przykryciem folią Na słupach oświetleniowych parkingu, kamery montować na uchwytach, które należy zakupić razem z obudowami kamer. Przy każdej kamerze i przy rejestratorze zamontować przekształtniki sygnału. Każda kamera wymaga zasilenia napięciem 230V. Zasilanie wykonać z tablicy T parkomatu kablem ziemnym YKSY 3 x 2,5 mm2. Trasa kabli pokazana jest na rysunku nr 1. Kable zasilające układać w ziemi na głębokości 0,7m w warstwie piasku 2 x 10 cm i przykryciem folią. Przejścia kabli pod przeszkodami wykonać w rurach Arot A50-3 -

4 4.7. System parkingowy Pasy wjazdowe. Na każdym wjeździe ustawiony jest Automat Biletowy dodatkowo wyposażony w czytnik kart zbliżeniowych, szybki szlaban oraz dwie pętle indukcyjne ukryte w nawierzchni jezdni. Pętle sprawdzają obecność pojazdu (pętla obecności) oraz zamykają szlaban (pętla przejazdu) Kierowca zatrzymuje pojazd i pobiera bilet z Automatu Biletowego. Bilet nie zostanie wydany, jeśli nie ma na pętli indukcyjnej samochodu. Po odebraniu biletu szlaban, otwiera się automatycznie. Druga pętla (przejazdu) umieszczona za ramieniem szlabanu, zamyka automatycznie barierę. Urządzenia są gotowe dla kolejnego kierowcy Automatyczna Kasa Parkingowa (przy portierni) Urządzenie pozwala na płatność za parking w sposób automatyczny. AKP przyjmuje należność zarówno w bilonie jak i w banknotach oraz jeśli to niezbędne wydaje reszty w monetach (maksymalnie trzy rodzaje). Urządzenie może działać 24 godziny na dobę i pozwala na wyjazd z parkingu w dowolnym czasie. Ekran LCD wyświetla płatność oraz inne informację ułatwiające obsługę użytkownikom. Po wniesieniu opłaty bilet jest ważny na wyjazd (w określonym czasie) Pasy wyjazdowe. Po zatrzymaniu pojazdu przy Czytniku Biletów, kierowca wsuwa opłacony bilet do odpowiedniej szczeliny w urządzeniu. Czytniki skanują bilet i sprawdzają czy bilet jest już opłacony i czy wyjazd jest w określonym czasie oraz otwiera szlaban. Urządzenie nie zatrzymuje biletu. Pętle indukcyjne sprawdzają obecność i przejazd pojazdu oraz zamykają szlaban Pomieszczenie parkomatu. Dla kasy biletowej systemu parkomau i dla rozdziału energii elektrycznej, zaprojektowane jest pomieszczenie parkomatu. W zewnętrznej ścianie tego pomieszczenia zamontowana będzie kasa biletowa systemu parkmatu. W środku pomieszczenia zaprojektowana jest tablica rozdzielcza T i sterownik systemu parkomatu. Pomieszczenie perkomatu wymaga: Oświetlenie pomieszczenia. Pomieszczenie oświetlić za pomocą lamp energooszczędnych. Typy lamp i ich rozmieszczenie pokazano na rysunku nr 3. Instalację wykonać przewodem YDYp 3 x 1,5 mm2 750V ułożonm w tynku. Osprzęt stosować podtynkowy. Oprawę przed kasą biletową zasilić poprzez przekaźnik zmierzchowy Gniazda wtykowe. W pomieszczeniu zaprojektowano gniazda wtykowe dla potrzeb parkomatu. Zasilanie gniazd wykonać z tablicy T przewodem YDYp 3 x 2,5 mm2 750V ułożonym w tynku. Osprzęt stosować podtynkowy Ogrzewanie pomieszczenia.. Projektowane pomieszczenie będzie ogrzewane grzejnikiem elektrycznym z termostatem. Grzejnik podłączyć na stałe. Zasilanie gniazd wykonać z tablicy T przewodem YDYp 3 x 2,5 mm2 750V ułożonym w tynku. Osprzęt stosować podtynkowy Ochrona przed porażeniem prądem elektrycznym. Jako ochronę dodatkową przed porażeniem prądem elektrycznym przewidziano szybkie wyłączenie. Do każdego odbiornika (oprawy, gniazda, silnika ) doprowadzać żyłę ochronną PE

5 5. Obliczenia techniczne 5.1. Bilans mocy. Tablica T Oświetlenie parkingu Razem Pi = 5,5 kw Pi = 0,9 kw ΣPi = 6,4 kw Zasilenie projektowanego parkingu nie spowoduje wzrostu mocy w całym szpitalu powyżej wartości umownej z ENEA Operator 5.2. Sprawdzenie szybkiego wyłączenia Linia zasilająca parkomat. P 5,5kW I = = = 8, 8A 1,73* U *cosϕ 1,73* 0,4kV 0,9 Z uwagi na wybiorczość działania zabezpieczeń, dobieram zabezpieczenie na tablicy RGR 3x25A i linię zasilająca YKY 5 x 10 mm2 o obciążalności Idd = 66A Oporność pętli zwarcia: Transformator w stacji Rt = 2,88 mω; Xt = 8,52 mω; Linia zasilająca RGR 3 x YKY 4 x 240 mm2; l = 100m R3*240 = 2 * Ro * lmax = 2 * 0,0777mΩ/m/3 * 200 m = 5,2 mω X3*240 = 2 * Xo * lmax = 2 * 0,0792mΩ/m/3 * 200 m = 5,28 mω Linia zasilająca projektowaną tablice T YKY 5 x 10 mm2; l = 180m R10 = 2 * Ro * lmax = 2 * 1,83mΩ/m * 180 m = 658,8 mω X10 = 2 * Xo * lmax = 2 * 0,0969mΩ/m * 180 m = 34,9 mω Z 2 2 = ΣR + ΣX = 668,6mΩ = 0, 6686Ω Prąd zwarcia : 0,8* U 0,8* 230V Iz = = = 275,4 A > tz = 0,04sek < 5sek Z 0,6686Ω Szybkie wyłączenie jest zachowane, czas zwarcia jest mniejszy od dopuszczalnego Linia zasilająca oświetlenie zewnętrzne parkingu. Oporność pętli zwarcia: Transformator w stacji Rt = 2,88 mω; Xt = 8,52 mω; Linia zasilająca RGR 3 x YKY 4 x 240 mm2; l = 100m R3*240 = 2 * Ro * lmax = 2 * 0,0777mΩ/m/3 * 200 m = 5,2 mω X3*240 = 2 * Xo * lmax = 2 * 0,0792mΩ/m/3 * 200 m = 5,28 mω - 5 -

6 Linia zasilająca tablicę TOT YKY 5 x 10 mm2; l = 10m + linia do projektowanego słupa nr 3 YKY 5 x 10 mm2; l = 355 R10 = 2 * Ro * lmax = 2 * 1,83mΩ/m * 365 m = 1335,9 mω X10 = 2 * Xo * lmax = 2 * 0,0969mΩ/m * 365 m = 70,74 mω 2 2 Z = ΣR + ΣX = 1346,6mΩ = 1, 3466Ω Prąd zwarcia : 0,8* U 0,8* 230V Iz = = = 136A > tz = 10sek > 5sek Z 1,3466Ω Szybkie wyłączenie nie jest zachowane, czas zwarcia jest większy od dopuszczalnego. Zwiększam przekrój kabla od TOT do poszczególnych słupów na YKY 5 x 16 mm2 Wtedy: R16 = 2 * Ro * lmax = 2 * 1,13mΩ/m * 365 m = 824,9 mω X16 = 2 * Xo * lmax = 2 * 0,0969mΩ/m * 365 m = 70,74 mω Z 2 2 = ΣR + ΣX = 837mΩ = 0, 837Ω Prąd zwarcia : 0,8* U 0,8* 230V Iz = = = 275A > tz = 0,04sek < 5sek Z 0837Ω Szybkie wyłączenie jest zachowane, czas zwarcia jest mniejszy od dopuszczalnego Obliczenie oświetlenia parkingu Obliczenie pokazano w załączonej tabeli Opracował: mgr inż. Władysław Spychalski - 6 -

7 Szpital Zdunowo Szczecin Data: Edytor: Łukasz Dołęga

8 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Spis treści Szpital Zdunowo Szczecin Strona tytułowa projektu 1 Spis treści 2 Lista opraw 3 Scena zewnętrzna 1 Dane planowania 4 Oprawy (lista współrzędnych) 5 Oprawy sportowe (lista współrzędnych) 7 Powierzchnie zewnętrzne Powierzchnia obliczeniowa 1 Izolinie (E, prostopadle) 9 Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 2

9 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Szpital Zdunowo Szczecin / Lista opraw 8 Ilość LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI-T_1X250W Numer artykułu: ZM Strumień świetlny opraw: lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: WyposaŜenie: 1 x OSRAM HQI-T/D E40 (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. 4 Ilość LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI-BT_1X400W Numer artykułu: ZM Strumień świetlny opraw: lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: WyposaŜenie: 1 x HQI-BT E40 400W (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 3

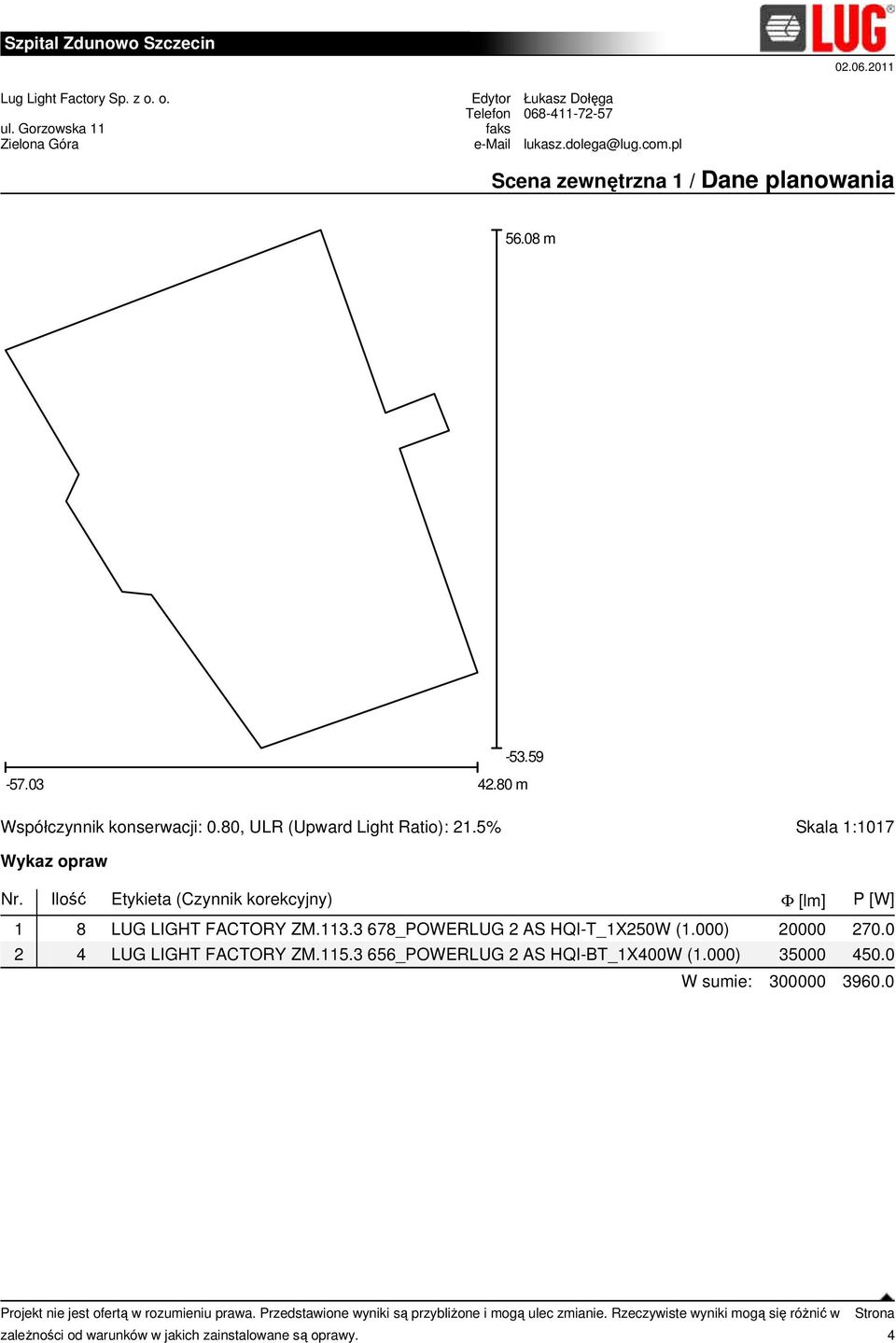

10 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Scena zewnętrzna 1 / Dane planowania m m Współczynnik konserwacji: 0.80, ULR (Upward Light Ratio): 21.5% Skala 1:1017 Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 1 8 LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI-T_1X250W (1.000) LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI-BT_1X400W (1.000) W sumie: Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 4

11 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Scena zewnętrzna 1 / Oprawy (lista współrzędnych) LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI-T_1X250W lm, W, 1 x 1 x OSRAM HQI-T/D E40 (Czynnik korekcyjny 1.000) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 5

12 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Scena zewnętrzna 1 / Oprawy (lista współrzędnych) LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI-BT_1X400W lm, W, 1 x 1 x HQI-BT E40 400W (Czynnik korekcyjny 1.000) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 6

13 456 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Scena zewnętrzna 1 / Oprawy sportowe (lista współrzędnych) m m Skala 1 : 742 Lista opraw sportowych Oprawa Indeks Pozycja [m] Punkt oświetlania [m] Kąt oświetlania [ ] Ustawienie Słup X Y Z X Y Z LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / BT_1X400W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / T_1X250W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / T_1X250W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI- BT_1X400W (C 0.0, G 0) / Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 7

14 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Scena zewnętrzna 1 / Oprawy sportowe (lista współrzędnych) Lista opraw sportowych Oprawa Indeks Pozycja [m] Punkt oświetlania [m] Kąt oświetlania [ ] Ustawienie Słup X Y Z X Y Z LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / T_1X250W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / T_1X250W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / BT_1X400W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / T_1X250W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / T_1X250W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / BT_1X400W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI (C 0.0, G 0) / T_1X250W LUG LIGHT FACTORY ZM _POWERLUG 2 AS HQI- T_1X250W (C 0.0, G 0) / Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 8

15 Szpital Zdunowo Szczecin Lug Light Factory Sp. z o. o. ul. Gorzowska 11 Zielona Góra Edytor Łukasz Dołęga Telefon faks lukasz.dolega@lug.com.pl Scena zewnętrzna 1 / Powierzchnia obliczeniowa 1 / Izolinie (E, prostopadle) m m PołoŜenie powierzchni w scenie zewnętrznej: Zaznaczony punkt: ( m, m, m) Wartości Lux, Skala 1 : 779 Siatka: 128 x 128 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Projekt nie jest ofertą w rozumieniu prawa. Przedstawione wyniki są przybliŝone i mogą ulec zmianie. Rzeczywiste wyniki mogą się róŝnić w zaleŝności od warunków w jakich zainstalowane są oprawy. Strona 9
