1 Systemy tłumienia hałasu Tłumiki redukują poziom hałasu, zmniejszają rozprzestrzenianie się dźwięku w systemach wentylacyjnych, dzięki czemu instalacje wentylacyjne wykazują niski poziom szumów. Firma BerlinerLuft. oferuje zarówno systemy tłumienia hałasu do instalacji wentylacyjnych prostokątnych i okrągłych jak i rozwiązania specjalne w różnych wykonaniach i wymiarach. Stabilne, skuteczne i ekonomiczne. Tłumiki hałasu 371 Tłumiki hałasu rurowe 384 Tłumiki hałasu przemysłowe 388

2 Kulisowe i rurowe tłumiki hałasu do systemów wentylacyjnych

3 Kulisowe tłumiki hałasu OPIS PRODUKTU Kulisowe tłumiki hałasu przeznaczone są przede wszystkim do tłumienia hałasu w instalacjach wentylacyjnych. Ponadto stosowane są do redukcji hałasu w stałych przewodach wentylacyjnych lub do montażu w kapsułach dźwiękoszczelnych. Obudowa ze stali ocynkowanej składa się z ramki z profila dostępnej dla stopni ciśnienia wg VDI Materiał absorbujący jest umieszczony na stałe w kulisie. Jest niepalny wg DIN 4102 i nieszkodliwy dla zdrowia (biodegradowalny), pokryty welonem szklanym. PARAMETRY TECHNICZNE Kulisowe tłumiki hałasu N Wysokość S d S/2 Długość Kulisy tłumików dopuszczone są do zastosowania w temperaturze powietrza do 100 C, z pokrywą z blachy perforowanej do 150 C. Prędkość strumienia powietrza w szczelinie między kulisami może wynosić maks. 30 m/s wyłącznie w przypadku zastosowania blachy perforowanej. BerlinerLuft. Technik GmbH jest członkiem Towarzystwa Jakości Tłumików RAL (Znak Jakości RAL 595). Kulisowe tłumiki hałasu prostokątne szerokość mm wysokość mm Przyporządkowanie wielkości szczelin A-100, K-100 s = mm A-200 s = mm 1 Dostarczane dla stopni ciśnienia N i M wg VDI 3803 długość mm K-200 s = mm A-300 s = mm C100 s = mm DOSTĘPNE WIELKOŚCI Kulisy Preferowane wielkości: Wymiar rzeczywisty = Wymiar nominalny 5 mm Wymiary nominalne Wysokość kulisy Długość kulisy WSKAZÓWKA Większe kulisy wykonywane są poprzez połączenie za pomocą profili U i I dostarczanymi z elementem podstawowym Na zapytanie Klienta również kulisy z materiału , wzgl AlMg3 Tłumiki hałasu płaskie Tłumiki hałasu rezonansowe Kulisa pojedyncza Systemy tłumienia hałasu 371

4 Kulisowe tłumiki hałasu A-100T, A-200T, A-300T Działające zgodnie z zasadą absorpcji komorowej, Wartości techniczne nadzorowane, RAL-Gz 595, certyfikowane wg VDI 6022, VDI 3803 Materiał absorbujący: wełna mineralna (biodegradowalna, RAL-Gz 388) niepalna (Klasa Euro A1 zgodnie z DIN EN wzgl. klasa A1 wg DIN ), hydrofobowa, warstwa ochronna z welonem szklanym Grubość kulisy A-100T: 100 mm Grubość kulisy A-200T: 200 mm Grubość kulisy A-300T: 300 mm Prędkość przepływu w szczelinie do 20 m/s Medium: powietrze, maks. 100 C Wskazówka Możliwe jest wykonanie obudowy we wszystkich wymiarach stopniowanych co 10 mm. K-100T, K-200T Działające zgodnie z zasadą absorpcji komorowej, Wartości techniczne nadzorowane, RAL-Gz 595, certyfikowane wg VDI 6022, VDI 3803 Materiał absorbujący: wełna mineralna (biodegradowalna, RAL-Gz 388) niepalna (Klasa Euro A1 zgodnie z DIN EN wzgl. klasa A1 wg DIN ), hydrofobowa, warstwa ochronna z welonem szklanym Połowiczne blachy rezonansowe, budowa komorowa Grubość kulisy K-100T: 100 mm Grubość kulisy K-200T: 200 mm Prędkość przepływu w szczelinie do 20 m/s Medium: powietrze, maks. 100 C Strumień Typ kulisy A: d= 200:A-200 Typ kulisy A: d= 100:A-100 Strumień Typ kulisy K: d= 200:K-200 Typ kulisy K: d= 100:K-100 Wysokość Długość Wysokość Długość 1 d 2 d 1 Kulisy pojedyncze Typ kulisy A Kulisa absorpcyjna 2 Typ kulisy K z przegrodami 372 Systemy tłumienia hałasu

5 TŁUMIKI HAŁASU DO WYCIĄGÓW KUCHENNYCH (TYP KULISY C) Kuchenne powietrze wywiewane zawiera cząsteczki tłuszczu, które nie są w pełni oddzielane nawet przez filtry odtłuszczające. W przypadku niezabezpieczonych, porowatych materiałów absorpcyjnych nie da się uniknąć przenikania drobnych cząsteczek tłuszczu w materiał absorpcyjny. Nawet osłona kulis z welonem szklanym, która chroni wełnę mineralną przed strumieniem powietrza, nie jest w stanie zapobiec skutkom przenikania kondensatu powstałego w wyniku procesu spalania, ponieważ powłoka ta ze względów akustycznych musi być porowata. Wełny mineralnej zawierającej tłuszcz nie można całkowicie wyczyścić, stanowi ona również ekstremalne ryzyko ze względu na niebezpieczeństwo zapalenia się. Prowadzi to do tworzenia się zapachu i ze względów higienicznych jest nie do zaakceptowania. OPIS PRODUKTU Poprzez kombinację płyta/powierzchnia z folii i powietrze wypełnione wełną mineralną znajdująca się pomiędzy powierzchniami metalowymi osiąga się efekt tłumienia, który jest dopasowany do wentylatora. Wzmocnienie stabilizuje folię i chroni ją przed obciążeniami mechanicznymi. Próby wykazały, że kulisa wytrzymuje nawet czyszczenie poprzez bezpośredni natrysk pod warunkiem zachowania odpowiedniego odstępu między urządzeniem a powierzchnią z folią. Aby zapobiec przenikaniu cząsteczek do materiału absorbującego zaleca się dla powietrza zatłuszczonego kulisy z pokryciem foliowym i blachą perforowaną. Ten rodzaj budowy oferuje wprawdzie ochronę przeciwko skutkom przenikania kondensatu powstałego w wyniku procesu spalania do wełny mineralnej, ma jednak wadę polegającą na tym, że folia ochronna może skleić się z blachą perforowaną i tym samym efekt tłumienia jest zmniejszony. Kompletne czyszczenie powierzchni w szczególności folii znajdującej się za blachą perforowaną, jest prawie niemożliwe. Tłumiki hałasu do wywiewów kuchennych powinny mieć powierzchnię pełną, gładką odporną na przenikanie płynów i w porównaniu z tradycyjnymi tłumikami posiadać przynajmniej takie same właściwości tłumienia. PARAMETRY TECHNICZNE Wysokość Strumień Kulisa typu C: d= 100:C-100 Kulisa typu C Długość Kulisa rezonansowa z folią do wywiewu kuchennego d Kulisa AKUSCLEAN składa się z dwóch różnych sekcji. Pierwszą sekcję tworzy rezonator płytowy, który jest przeznaczony dla niskich częstotliwości. Druga sekcja posiada powierzchnię z cienkiej folii aluminiowej wzmocnionej welonem szklanym i działa jako rezonator foliowy (patent DE ) w pozostałych zakresach częstotliwości. Kulisa AKUSCLEAN C-100 Działające zgodnie z zasadą rezonansu z folią Parametry techniczne nadzorowane RAL-Gz 595 Powierzchnia z folią aluminiową wzmocniona welonem szklanym Nadaje się do wywiewu kuchennego Grubość kulisy 100 mm Tłumiki AKUSCLEAN są kontrolowane wg RAL. Kulisy posiadają oznaczenie typu C100 i są dostępne wyłącznie o grubości 100 mm. Prędkość w szczelinie do 14 m/s Medium: Powietrze maks. 80 C Systemy tłumienia hałasu 373

6 Kulisowe tłumiki hałasu WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY K-100T Długość kulisy 500 mm db Pa db Pa db Pa Długość kulisy 750 mm db Pa db Pa db Pa Długość kulisy 1000 mm db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu

7 WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY K-100T Długość kulisy 1250 mm db Pa db Pa db Pa Długość kulisy 1500 mm db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu 375

8 Kulisowe tłumiki hałasu WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY K-200T Długość kulisy 500 mm db Pa db Pa db Pa db Pa Długość kulisy 750 mm db Pa db Pa db Pa db Pa Długość kulisy 1000 mm db Pa db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu

9 WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY K-200T Długość kulisy 1250 mm db Pa db Pa db Pa db Pa Długość kulisy 1500 mm db Pa db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu 377

10 Kulisowe tłumiki hałasu WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY A-100T Długość kulisy 500 mm db Pa db Pa db Pa Długość kulisy 750 mm db Pa db Pa db Pa Długość kulisy 1000 mm db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu

11 WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY A-100T Długość kulisy 1250 mm db Pa db Pa db Pa Długość kulisy 1500 mm db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu 379

12 Kulisowe tłumiki hałasu WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY A-200T Długość kulisy 500 mm db Pa db Pa db Pa db Pa Długość kulisy 750 mm db Pa db Pa db Pa db Pa Długość kulisy 1000 mm db Pa db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu

13 WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY A-200T Długość kulisy 1250 mm db Pa db Pa db Pa db Pa Długość kulisy 1500 mm db Pa db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu 381

14 Kulisowe tłumiki hałasu WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY A-300T Długość kulisy 500 mm db Pa db Pa db Pa Długość kulisy 750 mm db Pa db Pa db Pa Długość kulisy 1000 mm db Pa db Pa db Pa Dobór kompletnych tłumików hałasu i pozostałych typów kulis za pomocą programu AKUSWIN Aktualną wersję programu można pobrać ze Systemy tłumienia hałasu

15 WARTOŚCI TŁUMIENIA W ZASTOSOWANIU STANDARDOWYM TYP KULISY A-300T Długość kulisy 1250 mm db Pa db Pa db Pa Długość kulisy 1500 mm db Pa db Pa db Pa DOBÓR TŁUMIKÓW SZYBKO I PROSTO Z PROGRAMEM AKUSWIN Techniczny dobór tłumików kulisowych, rurowych i elastycznych Możliwość bezpłatnego pobrania ze strony Systemy tłumienia hałasu 383

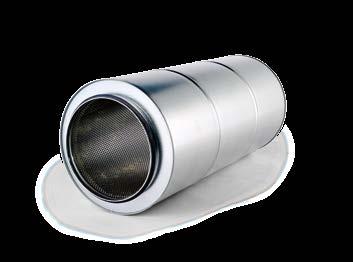

16 Sztywne, rurowe tłumiki hałasu bez rdzenia OPIS PRODUKTU DOSTĘPNE WIELKOŚCI Rurowe tłumiki hałasu służą do redukcji szumów różnego rodzaju w rurowych systemach wentylacyjnych, nie powodując istotnych strat ciśnienia. Obudowa składa się z rury ocynkowanej, felcowanej. Wnętrze rury wykonane jest z blachy perforowanej, która dodatkowo wyposażona jest w welon ochronny. Tłumik można zamontować za pomocą połączenia nypel/mufa lub kołnierza. Materiał absorbujący jest niepalny wg DIN 4102 i nieszkodliwy dla zdrowia (biodegradowalny). Temperatura powietrza do maks. 150 C Dopuszczalna prędkość przepływu do maks. 20 m/s ND PD NL Granice zastosowania Prędkość w szczelinie = maks. 20 m/s Ciśnienie wewnętrzne = 500/+1000 Pa Temperatura = 150 C TYP SLL Z USZCZELKĄ TYP SLBL Z USZCZELKĄ ND PD 50 NL ND PD 100 NL ND - średnica nominalna PD - izolacja NL - długość nominalna Tłumiki rurowe dostępne są z izolacją o różnej grubości. Rurowy tłumik hałasu typ SLL 384 Systemy tłumienia hałasu

17 Sztywne, rurowe tłumiki hałasu z rdzeniem OPIS PRODUKTU DOSTĘPNE WIELKOŚCI Rurowe tłumiki hałasu służą do redukcji szumów różnego rodzaju w rurowych systemach wentylacyjnych, nie powodując istotnych strat ciśnienia. Obudowa składa się z rury ocynkowanej, felcowanej. Wnętrze rury wykonane jest z blachy perforowanej, która dodatkowo wyposażona jest w welon ochronny. A - A DA ND PD NL A - A Tłumik można zamontować za pomocą połączenia nypel/ mufa lub kołnierza. Materiał absorbujący jest niepalny wg DIN 4102 i nieszkodliwy dla zdrowia (biodegradowalny) Temperatura powietrza do maks. 150 C Dopuszczalna prędkość przepływu do maks. 20 m/s Granice zastosowania Prędkość w szczelinie = maks. 20 m/s Ciśnienie wewnętrzne = 500/+1000 Pa Temperatura = 150 C TYP RSD TYP RSK ND ND PD 100 PD NL NL * 2000* * od DN 630 DA - średnica zewnętrzna ND - średnica nominalna PD - izolacja NL - długość nominalna Rurowy tłumik hałasu typ RSK Systemy tłumienia hałasu 385

18 Sztywne, rurowe tłumiki hałasu w obudowie prostokątnej OPIS PRODUKTU Rurowe tłumiki hałasu służą do redukcji szumów różnego rodzaju w rurowych systemach wentylacyjnych, nie powodując istotnych strat ciśnienia. Obudowa składa się z rury ocynkowanej, felcowanej. Wnętrze rury wykonane jest z blachy perforowanej, która dodatkowo wyposażona jest w welon ochronny. Tłumik można zamontować za pomocą połączenia nypel /mufa lub kołnierza. Materiał absorbujący jest niepalny wg DIN 4102 i nieszkodliwy dla zdrowia (biodegradowalny) DOSTĘPNE WIELKOŚCI TYP LRCA NL ND ND Temperatura powietrza do maks. 150 C Dopuszczalna prędkość przepływu do maks. 20 m/s. ND NL ND - średnica nominalna NL - długość nominalna Rurowe tłumiki hałasu, obudowa prostokątna 386 Systemy tłumienia hałasu

19 Elastyczne, rurowe tłumiki hałasu OPIS PRODUKTU Elastyczne, rurowe tłumiki hałasu są preferowane ze względu na łatwy montaż i uniwersalność zastosowania w przestrzeniach międzystropowych instalacji wentylacyjnych. Obudowa składa się z zewnętrznej elastycznej rury aluminiowej oraz wewnętrznej perforowanej rury aluminiowej. Tłumik jest zakończony nyplem służącym do połączenia z instalacją. Materiał absorbujący jest niepalny wg DIN 4102 i nieszkodliwy dla zdrowia (biodegradowalny). Temperatura powietrza do maksymalnie 150 C Dopuszczalna prędkość przepływu do maks. 20 m/s Najmniejszy promień gięcia: r = 3 x d TYP SLFA ND PD NL Granice zastosowania Prędkość w szczelinie = 20 m/s Ciśnienie wewnętrzne = 500/+1000 Pa Temperatura = maks. 150 C ND NL Elastyczny rurowy tłumik hałasu Systemy tłumienia hałasu 387

20 Systemy tłumienia hałasu przemysłowe

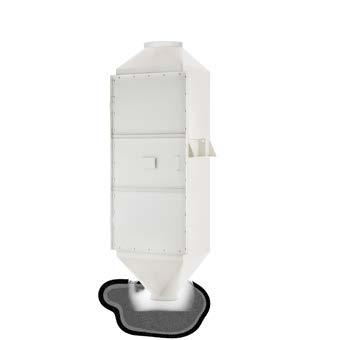

21 Przemysłowe tłumiki hałasu stosowane w lekkich warunkach pracy, felcowane OPIS PRODUKTU Kulisowe tłumiki hałasu przemysłowe stosowane są do wentylacji pomieszczeń maszynowych i technicznych jak i w kapsułach dźwiękoszczelnych. Nadają się zarówno do zastosowania wewnętrznego jak i zewnętrznego. Na życzenie mogą być wykonane z dodatkową powłoką powierzchni zewnętrznej i wewnętrznej. WYKONANIE Tłumiki kulisowe przemysłowe Typ KI Tłumiki przemysłowe ISDI z wbudowaną kulisą komorowo- -rezonansową, rama kulisy w wykonaniu nitowanym. Tłumiki kulisowe przemysłowe Typ AI Tłumiki przemysłowe ISDI z wbudowaną kulisą absorpcyjną, rama kulisy w wykonaniu nitowanym. Tłumiki kulisowe przemysłowe Typ RI63 Tłumiki przemysłowe ISDI z wbudowaną kulisą rezonansową dla częstotliwości 63 Hz, rama kulisy w wykonaniu nitowanym. Inne warianty mogą być kombinacjami z kulisami absorpcyjnymi lub rezonansowo-komorowymi. Tłumiki kulisowe przemysłowe Typ RI125 Tłumiki przemysłowe ISDI z wbudowaną kulisą rezonansową dla częstotliwości 125 Hz, rama kulisy w wykonaniu nitowanym. Inne warianty mogą być kombinacjami z kulisami absorpcyjnymi lub rezonansowo-komorowymi. PARAMETRY DOBORU Klasa szczelności: C wg DIN EN 1507 Stopień ciśnienia: HE (-1500/+3000 Pa) Medium: powietrze Temperatura: maks. 200 C Prędkość: maks. 20 m/s Grubość blachy: 1 1,2 mm MATERIAŁ DX51D* + Z275MA-C * blacha ocynkowana Tłumik kulisowy Systemy tłumienia hałasu 389

22 Przemysłowe tłumiki hałasu stosowane w standardowych warunkach pracy, spawane OPIS PRODUKTU Kulisowe tłumiki hałasu o zastosowaniu przemysłowym stosowane są w instalacjach przemysłowych i technice spawalniczej, np. jako tłumiki wentylatorów po stronie ssącej lub tłocznej, w przewodach wentylacyjnych budynków o dużych przekrojach, przy wyższych ciśnieniach i dużych strumieniach powietrza np. w przemyśle papierniczym i urządzeniach filtrujących. Na życzenie mogą być wykonane z dodatkową powłoką powierzchni zewnętrznej i wewnętrznej. WYKONANIE Tłumiki kulisowe przemysłowe Typ KI/KIX Tłumiki przemysłowe ISDIX z wbudowaną kulisą komorowo -rezonansową, rama kulisy w wykonaniu nitowanym lub spawanym. Tłumiki kulisowe przemysłowe Typ AI/AIX Tłumiki przemysłowe ISDIX z wbudowaną kulisą absorpcyjną, rama kulisy w wykonaniu nitowanym lub spawanym. PARAMETRY DOBORU Klasa szczelności: C i D wg DIN EN 1507 Stopień ciśnienia: M ( 750/+2000 Pa) i H ( 2500/+6000 Pa) Medium: powietrze Temperatura: maks. 200 C wzgl. zgodnie ze specjalnym doborem Prędkość maks: 20 m/s wzgl. zgodnie ze specjalnym doborem Grubość blachy: 1,5-3,0 mm wzgl. zgodnie ze specjalnym doborem MATERIAŁ DX51D* + Z275MA-C AlMg S235JRH Tłumiki kulisowe przemysłowe Typ RI63/RIX63 Tłumiki przemysłowe ISDIX z wbudowaną kulisą rezonansową dla częstotliwości 63 Hz, rama kulisy w wykonaniu nitowanym lub spawanym. Inne warianty mogą być kombinacjami z kulisami absorpcyjnymi lub rezonansowo-komorowymi. Tłumiki kulisowe przemysłowe Typ RI125/RIX125 Tłumiki przemysłowe ISDIX z wbudowaną kulisą rezonansową dla częstotliwości 125 Hz, rama kulisy w wykonaniu nitowanym lub spawanym. Inne warianty mogą być kombinacjami z kulisami absorpcyjnymi lub rezonansowo-komorowymi * blacha ocynkowana P265GH 16Mo3 Tłumik kulisowy ISDIX z kulisą wymienną 390 Systemy tłumienia hałasu

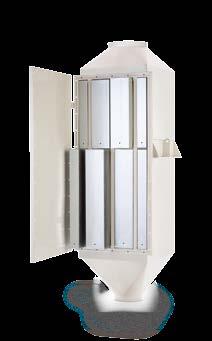

23 Przemysłowe tłumiki hałasu stosowane w trudnych warunkach pracy, spawane OPIS PRODUKTU Kulisowe tłumiki hałasu o zastosowaniu przemysłowym stosowane są w instalacjach przemysłowych i technice spawalniczej, np. jako tłumiki wentylatorów po stronie ssącej lub tłocznej, w przewodach wentylacyjnych budynków o dużych przekrojach, przy wyższych ciśnieniach i dużych strumieniach powietrza, kompresorach, pompach i dmuchawach. Na życzenie mogą być wykonane z dodatkową powłoką powierzchni zewnętrznej i wewnętrznej. WYKONANIE Tłumiki kulisowe przemysłowe Typ KIX Tłumiki przemysłowe ISDIX z wbudowaną kulisą komorowo-rezonansową, rama kulisy w wykonaniu nitowanym lub spawanym. PARAMETRY DOBORU Klasa szczelności: C i D wg DIN EN 1507 Stopień ciśnienia: M ( 750/+2000 Pa) i H ( 2500/+6000 Pa) Medium: powietrze wzgl. powietrze wywiewane przemysłowe zgodnie ze specjalnym doborem Temperatura: maks. 200 C wzgl. zgodnie ze specjalnym doborem do maks. 450 C Prędkość: maks. 30 m/s wzgl. zgodnie ze specjalnym doborem Grubość blachy: 4,0 8,0 mm wzgl. zgodnie ze specjalnym doborem Tłumiki kulisowe przemysłowe Typ AIX Tłumiki przemysłowe ISDIX z wbudowaną kulisą absorpcyjną, rama kulisy w wykonaniu nitowanym lub spawanym. Tłumiki kulisowe przemysłowe Typ RIX63 Tłumiki przemysłowe ISDIX z wbudowaną kulisą rezonansową dla częstotliwości 63 Hz, rama kulisy w wykonaniu nitowanym lub spawanym. Inne warianty mogą być kombinacjami z kulisami absorpcyjnymi lub rezonansowo-komorowymi. Tłumiki kulisowe przemysłowe Typ RIX125 Tłumiki przemysłowe ISDIX z wbudowaną kulisą rezonansową dla częstotliwości 125 Hz, rama kulisy w wykonaniu nitowanym lub spawanym. Inne warianty mogą być kombinacjami z kulisami absorpcyjnymi lub rezonansowo-komorowymi. MATERIAŁ DX51D* + Z275MA-C * blacha ocynkowana AlMg3 S235JRH P265GH 16Mo Tłumik kulisowy ISDIX z kulisą wymienną Systemy tłumienia hałasu 391

24 Kulisowe tłumiki hałasu stosowane w wysokich temperaturach, spawane OPIS PRODUKTU Kulisowe tłumiki hałasu przemysłowe stosowane są w instalacjach przemysłowych i technice spawalniczej w przypadku wysokich temperatur, np. jako tłumiki wentylatorów gazów gorących po stronie ssącej lub tłocznej, kompresorach, pompach i przewodach spalin w elektrowniach. Możliwe jest wykonanie tłumików hałasu o zastosowaniu przemysłowym do montażu na zewnątrz i wewnątrz. WYKONANIE Tłumiki kulisowe przemysłowe Typ KIY Tłumiki przemysłowe ISDIX z wbudowaną kulisą komorowo -rezonansową, rama kulisy i pokrycie z blachy perforowanej w wykonaniu spawanym. PARAMETRY DOBORU Klasa szczelności: C i D wg DIN EN 1507 Stopień ciśnienia: M ( 750/+2000 Pa) i H ( 2500/+6000 Pa) Medium: spaliny wzgl. powietrze wywiewane przemysłowe zgodnie ze specjalnym doborem Temperatura: maks. 450 C wzgl. zgodnie ze specjalnym doborem Prędkość: maks. 20 m/s wzgl. zgodnie ze specjalnym doborem Grubość blachy: 2,0 mm 6,0 mm wzgl. zgodnie ze specjalnym doborem Tłumiki kulisowe przemysłowe Typ AIY Tłumiki przemysłowe ISDIX z wbudowaną kulisą absorpcyjną, rama kulisy i pokrycie z blachy perforowanej w wykonaniu spawanym. Tłumiki kulisowe przemysłowe Typ RIY63/RIY125 Tłumiki przemysłowe ISDIX z wbudowaną kulisą rezonansową dla częstotliwości 63 Hz, względnie 125 Hz, cała rama kulisy w wykonaniu spawanym. MATERIAŁ P265GH 16Mo3 N Wysokość Długość S d S/2 Tłumik kulisowy przemysłowy 392 Systemy tłumienia hałasu

25 Tłumiki kulisowe przemysłowe, wykonanie nitowane lub spawane OPIS PRODUKTU Kulisowe tłumiki hałasu o zastosowaniu przemysłowym w wykonaniu nitowanym lub spawanym stosowane są w instalacjach przemysłowych, technice spawalniczej i wentylacyjnej, np. jako wyposażenie dodatkowe istniejących kanałów powietrza zewnętrznego i usuwanego, jako komplety kulis do wentylacji budynków betonowych lub szybów murowanych. WYKONANIE Kulisy przemysłowe Typ KI Kulisy komorowo-rezonansowe, rama kulis i pokrycie z blachy perforowanej w wykonaniu nitowanym Kulisy przemysłowe Typ AI Kulisy absorpcyjne, rama kulis i pokrycie z blachy perforowanej w wykonaniu nitowanym Kulisy przemysłowe Typ RI63/RI125 Kulisy rezonansowe dla częstotliwości 63 Hz wzgl. 125 Hz, kulisy w wykonaniu nitowanym Kulisy przemysłowe Typ KIX Kulisy komorowo-rezonansowe, rama kulis w wykonaniu spawanym, pokrycie z blachy perforowanej w wykonaniu nitowanym Kulisy przemysłowe Typ AIX Kulisy absorpcyjne, rama kulis w wykonaniu spawanym, pokrycie z blachy perforowanej w wykonaniu nitowanym Kulisy przemysłowe Typ KIY Kulisy komorowo-rezonansowe, rama kulis i pokrycie z blachy perforowanej w wykonaniu spawanym Kulisy przemysłowe Typ AIY Kulisy absorpcyjne, rama kulis i pokrycie z blachy perforowanej w wykonaniu spawanym Kulisy przemysłowe Typ RIY63/RIY125 Kulisy rezonansowe dla częstotliwości 63 Hz względnie 125 Hz, rama kulis w wykonaniu spawanym. PARAMETRY DOBORU Medium: powietrze, spaliny wzgl. powietrze wywiewane przemysłowe zgodnie ze specjalnym doborem Temperatura: maks C zgodnie z doborem Prędkość: maks m/s zgodnie z doborem Grubość blachy: 1,0 mm 3,0 mm zgodnie z doborem MATERIAŁ DX51D* + Z275MA-C AlMg S235JRH P265GH Kulisy przemysłowe Typ RIX63/RIX125 Kulisy rezonansowe dla częstotliwości 63 Hz względnie 125 Hz, rama kulis w wykonaniu spawanym * blacha ocynkowana 16Mo Kulisa przemysłowa typ AI200TL1 2 Kulisa przemysłowa typ RI200/63 Systemy tłumienia hałasu 393

26 Tłumiki kulisowe OZNACZENIE PRODUKTU ISDIX - A IX 200 T L1 Z1 S1 kulisa prostokątna dodatkowa, jednowarstwowa plecionka ze stali nierdzewnej pokrycie welonu szklanego blachą perforowaną w wykonaniu nitowanym grubość kulisy 200 mm wykonanie przemysłowe, rama kulisy spawana kulisa absorpcyjna tłumik przemysłowy w wykonaniu spawanym WARIANTY WYKONANIA ISDI Tłumik przemysłowy, felcowany F Mata igiełkowa z włókna szklanego ISDIX Tłumik przemysłowy, spawany F1 Mata igiełkowa ze stali nierdzewnej K Kulisa komorowa-rezonansowa L1 Pokrycie blachą perforowaną nitowaną A Kulisa absorpcyjna L2 Pokrycie blachą perforowaną spawaną R Kulisa rezonansowa I Wykonanie przemysłowe, rama kulisy nitowana IX Wykonanie przemysłowe, rama kulisy spawana IY Wykonanie przemysłowe, konstrukcja specjalna 200 Grubość kulisy w mm T Tkanina (pokrycie welonem szklanym) Z1 Z2 S S1 Dodatkowa, jednowarstwowa plecionka ze stali nierdzewnej Dodatkowa, dwuwarstwowa plecionka ze stali nierdzewnej Kulisa o krawędziach półokrągłych Kulisa prostokątna 394 Systemy tłumienia hałasu

27 Formularz zapytania WYMIARY WYMAGANE/MOŻLIWE Wysokość Długość mm mm mm Zewnątrz Malowanie Grubość warstwy PARAMETRY DOBORU μm USTAWIENIE Wewnętrzne wg szkicu Zewnętrzne strona ssąca Poziome strona tłoczna Pionowe MATERIAŁ WYMAGANY/MOŻLIWY DX51D+Z275MA-C Strumień objętości powietrza Praca- m 3 /h Strumień objętości powietrza Norma-m 3 /h Nadciśnienie Podciśnienie Po stronie ssącej Po stronie tłocznej Medium Maks. temperatura pracy C Strumień objętości powietrza Pa/bar DANE WYJŚCIOWE POZIOMU Moc akustyczna źródła dźwięku Lw w db db(a) AlMg3 S235JRH P265GH 16Mo3 Ciśnienie akustyczne Lp w odległości db db(a) m RODZAJ POŁĄCZENIA WYMAGANY/MOŻLIWY K 2K 4K 8K Hz Strona ssąca Kołnierz z płaskownika wg DIN Kołnierz z kątownika wg DIN Kołnierz specjalny Strona tłoczna Kołnierz z płaskownika wg DIN Kołnierz z kątownika wg DIN Kołnierz specjalny Moc akustyczna źródła dźwięku Lw w db db(a) Ciśnienie akustyczne Lp w odległości db db(a) Poziom m OBRÓBKA POWIERZCHNI Piaskowanie Sa 2 ½ Gruntowanie Grubość warstwy Kulkowanie Powłoka pośrednia Grubość warstwy Wewnątrz Trawienie Powłoka nawierzchniowa Grubość warstwy μm μm μm L Systemy tłumienia hałasu 395

28 Tłumiki rurowe o zastosowaniu przemysłowym, spawane OPIS PRODUKTU Rurowe tłumiki hałasu stosowane są w wentylacji maszynowni i pomieszczeń technicznych, w kapsułach dźwiękoszczelnych i technice spawalniczej. Mogą być one stosowane zarówno wewnątrz jak i zewnątrz. W zależności od potrzeb mogą być one wykonane z dodatkową powłoką powierzchni zewnętrznej i wewnętrznej. WYKONANIE Tłumiki rurowe sztywne bez rdzenia, Typ RSDIX Tłumiki rurowe z pokryciem z blachy perforowanej w wykonaniu nitowanym i przyspawanym kołnierzem DIN 24154R2, grubość izolacji około mm. Tłumiki rurowe sztywne z rdzeniem, Typ RSKIX Tłumiki rurowe z pokryciem z blachy perforowanej w wykonaniu nitowanym, centralnie zamontowanym rdzeniem i przyspawanym kołnierzem DIN 24154R2, grubość izolacji około mm. Tłumiki rurowe sztywne z kulisami, Typ RSmKIX Tłumiki rurowe z pokryciem z blachy perforowanej w wykonaniu nitowanym, wbudowanymi kulisami i przyspawanym kołnierzem DIN 24154R2, grubość izolacji około mm. PARAMETRY DOBORU Klasa szczelności: D wg DIN EN 1507 Stopień ciśnienia: HE ( 1500/+6300 Pa) Medium: powietrze, wzgl. powietrze wywiewane przemysłowe zgodnie ze specjalnym doborem Temperatura: maks. 200 C, wzgl. zgodnie ze specjalnym doborem Prędkość: maks m/s, wzgl. zgodnie ze specjalnym doborem Grubość blachy: od 2,0 do 6,0 mm wzgl. zgodnie ze specjalnym doborem MATERIAŁ DX51D* + Z275MA-C AlMg S235JRH P265GH Mo3 * blacha ocynkowana Tłumiki rurowe sztywne z rdzeniem, z kulisami pierścieniowymi, Typ RSmRKIX Tłumiki rurowe z pokryciem z blachy perforowanej w wykonaniu nitowanym, centralnie zamontowanym rdzeniem i kulisami pierścieniowymi oraz przyspawanym kołnierzem DIN 24154R2, grubość izolacji około mm. Rurowy tłumik hałasu Typ RSDIX 396 Systemy tłumienia hałasu

29 Tłumiki rurowe odporne na ciśnienie, spawane OPIS PRODUKTU Rurowe tłumiki hałasu stosowane są w technice spawalniczej w przypadku obciążenia ciśnieniem, np. w instalacjach rozdziału powietrza. Mogą być one stosowane zarówno wewnątrz jak i zewnątrz. Na życzenie mogą być one wykonane z dodatkową powłoką powierzchni zewnętrznej i wewnętrznej. PARAMETRY DOBORU Klasa szczelności: D wg DIN EN 1507 Stopień ciśnienia: wg wymagań Medium: wzgl. powietrze wywiewane przemysłowe zgodnie ze specjalnym doborem WYKONANIE Tłumiki rurowe sztywne bez rdzenia, Typ RSDIY Tłumiki rurowe z pokryciem z blachy perforowanej w wykonaniu spawanym i przyspawanym kołnierzem, odpowiednio do danego stopnia ciśnienia, grubość izolacji około mm. Temperatura: Prędkość: Grubość blachy: maks. 200 C, wzgl. zgodnie ze specjalnym doborem do maks. 450 C maks m/s, wzgl. zgodnie ze specjalnym doborem odpowiednio do stopnia ciśnienia, dobór zgodnie z AD-2000 Tłumiki rurowe sztywne z rdzeniem, Typ RSKIY Tłumiki rurowe z pokryciem z blachy perforowanej w wykonaniu spawanym, centralnie zamontowanym rdzeniem i przyspawanym kołnierzem, odpowiednio do danego stopnia ciśnienia, grubość izolacji około mm. Tłumiki rurowe sztywne z kulisami, Typ RSmKIY Tłumiki rurowe z pokryciem z blachy perforowanej w wykonaniu spawanym, wbudowanymi kulisami i przyspawanym kołnierzem, odpowiednio do danego stopnia ciśnienia, grubość izolacji około mm. Odbiór: kontrola odbioru zgodnie z wytycznymi dot. urządzeń ciśnieniowych MATERIAŁ Stal nierdzewna Stal S235JRH P265GH Mo3 Tłumiki rurowe sztywne z rdzeniem, z kulisami pierścieniowymi, Typ RSmRKIY Tłumiki rurowe z pokryciem z blachy perforowanej, w wykonaniu spawanym, centralnie zamontowanym rdzeniem i kulisami pierścieniowymi, z przyspawanym kołnierzem, odpowiednio do danego stopnia ciśnienia, grubość izolacji około mm. Rurowy tłumik hałasu Typ RSDIX Systemy tłumienia hałasu 397

30 Rurowe tłumiki hałasu OZNACZENIE PRODUKTU RSKIY - F Z1 dodatkowa, jednowarstwowa plecionka ze stali nierdzewnej mata igiełkowa z włókna szklanego tłumik rurowy, sztywny z rdzeniem jako zbiornik ciśnieniowy WARIANTY WYKONANIA RSDIX Tłumik rurowy, sztywny, bez rdzenia, w wykonaniu spawanym RSmKIY Tłumik rurowy sztywny, z kulisą jako zbiornik ciśnieniowy RSKIX Tłumik rurowy, sztywny, z rdzeniem, w wykonaniu spawanym RSMRHIY Tłumik rurowy sztywny, z kulisą pierścieniową jako zbiornik RSmKIX RSmRKIX RSDIY RSKIY Tłumik rurowy, sztywny, z kulisą, w wykonaniu spawanym Tłumik rurowy, sztywny, z kulisa pierścieniową, w wykonaniu spawanym Tłumik rurowy, sztywny, bez rdzenia, jako zbiornik ciśnieniowy Tłumik rurowy, sztywny, z rdzeniem, jako zbiornik ciśnieniowy T F F1 Z1 Z2 Tkanina (pokrycie welonem szklanym) Mata igiełkowa z włókna szklanego Mata igiełkowa ze stali nierdzewnej Dodatkowa, jednowarstwowa plecionka ze stali nierdzewnej Dodatkowa, dwuwarstwowa plecionka ze stali nierdzewnej 398 Systemy tłumienia hałasu

31 Formularz zapytania WYMIARY WYMAGANE/MOŻLIWE Średnica nominalna przyłączeniowa mm bez rdzenia Średnica zewnętrzna mm z rdzeniem Długość tłumiąca mm z kulisą z rdzeniem i kulisą pierścieniową USTAWIENIE Wewnętrzne wg szkicu Zewnętrzne strona ssąca Poziome strona tłoczna Pionowe MATERIAŁ WYMAGANY/MOŻLIWY DX51D+Z275MA-C AlMg3 S235JRH P265GH 16Mo3 RODZAJ POŁĄCZENIA WYMAGANY/MOŻLIWY Zewnątrz Malowanie Grubość warstwy μm PARAMETRY DOBORU: Strumień objętości powietrza Praca- m 3 /h Strumień objętości powietrza Norma-m 3 /h Nadciśnienie Podciśnienie Po stronie ssącej Po stronie tłocznej Medium Maks. temperatura pracy C Strumień objętości powietrza DANE WYJŚCIOWE POZIOMU Moc akustyczna źródła dźwięku Lw w db db(a) Ciśnienie akustyczne Lp w odległości db db(a) Pa/bar m K 2K 4K 8K Hz Poziom Strona ssąca Kołnierz z płaskownika wg DIN Kołnierz z kątownika wg DIN Kołnierz specjalny Strona tłoczna Kołnierz z płaskownika wg DIN Kołnierz z kątownika wg DIN Kołnierz specjalny Moc akustyczna źródła dźwięku Lw w db db(a) Ciśnienie akustyczne Lp w odległości db db(a) m OBRÓBKA POWIERZCHNI Piaskowanie Sa 2 ½ Gruntowanie Grubość warstwy μm DA L łącznie L s Kulkowanie Powłoka pośrednia Grubość warstwy Wewnątrz Trawienie Powłoka nawierzchniowa Grubość warstwy μm μm DN Systemy tłumienia hałasu 399
