1 SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH. OBSZERNY PROGRAM DO STOSOWANIA NA BOISKACH I OBIEKTACH REKREACYJNYCH. 6

2 W SKRÓCIE obszerny program na obiekty sportowe korytka z tworzywa sztucznego najróżniejsze możliwości odwadniania bieżni i innych nawierzchni sportowych odwodnienie trybun i parkingów 7

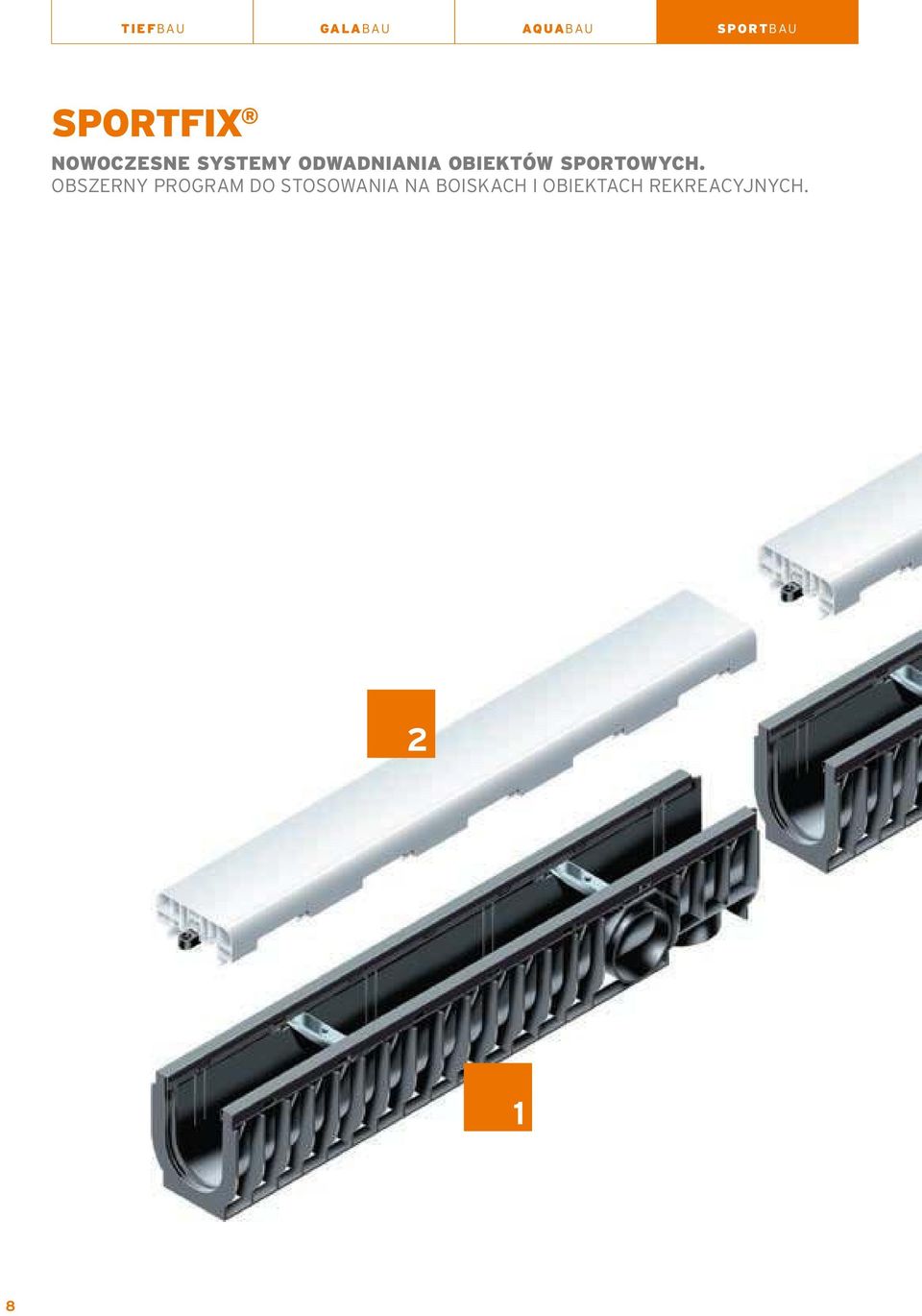

3 SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH. OBSZERNY PROGRAM DO STOSOWANIA NA BOISKACH I OBIEKTACH REKREACYJNYCH

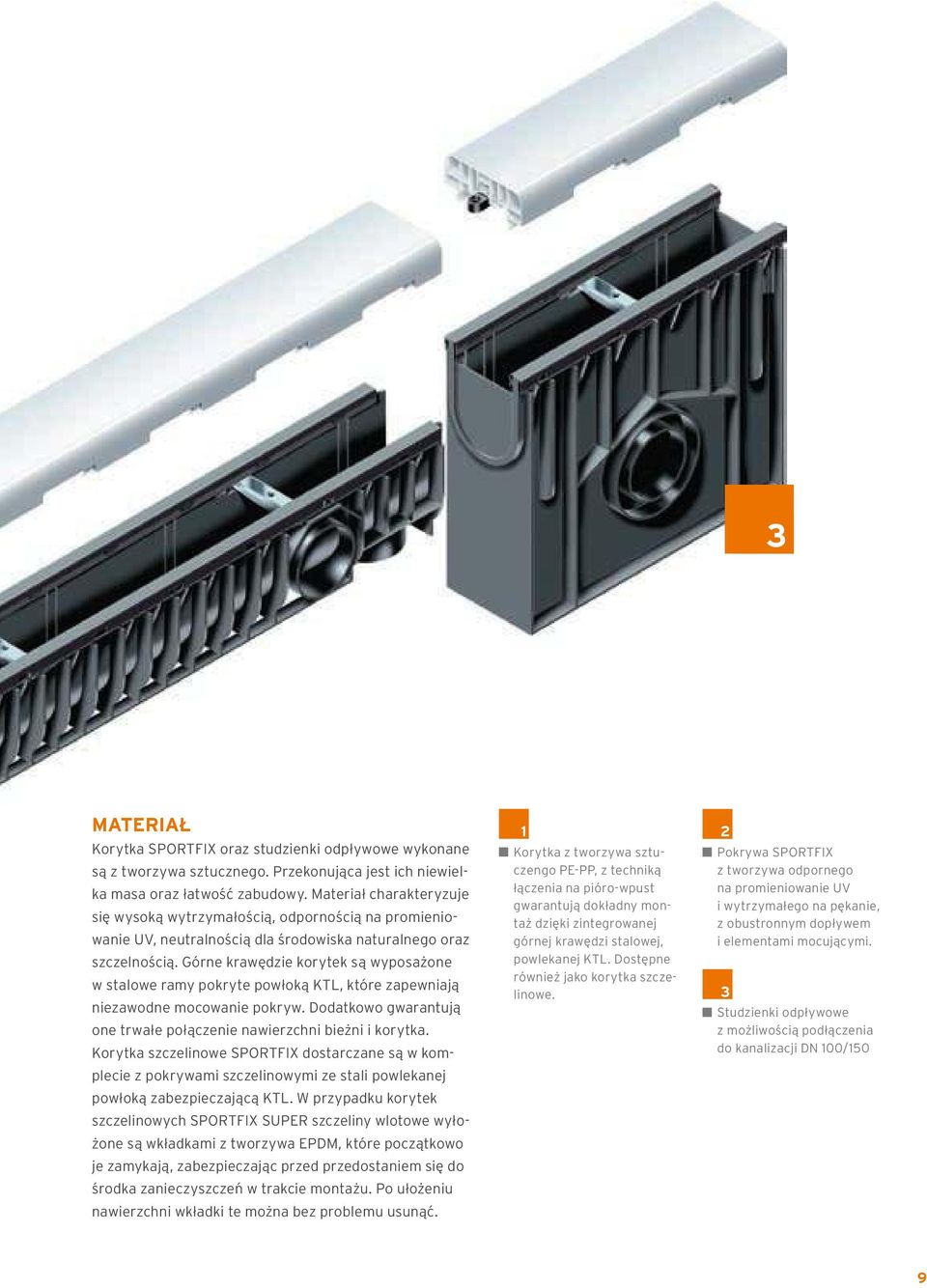

4 3 MATERIAŁ Korytka SPORTFIX oraz studzienki odpływowe wykonane są z tworzywa sztucznego. Przekonująca jest ich niewielka masa oraz łatwość zabudowy. Materiał charakteryzuje się wysoką wytrzymałością, odpornością na promieniowanie UV, neutralnością dla środowiska naturalnego oraz szczelnością. Górne krawędzie korytek są wyposażone w stalowe ramy pokryte powłoką KTL, które zapewniają niezawodne mocowanie pokryw. Dodatkowo gwarantują one trwałe połączenie nawierzchni bieżni i korytka. Korytka szczelinowe SPORTFIX dostarczane są w komplecie z pokrywami szczelinowymi ze stali powlekanej powłoką zabezpieczającą KTL. W przypadku korytek szczelinowych SPORTFIX SUPER szczeliny wlotowe wyłożone są wkładkami z tworzywa EPDM, które początkowo je zamykają, zabezpieczając przed przedostaniem się do środka zanieczyszczeń w trakcie montażu. Po ułożeniu nawierzchni wkładki te można bez problemu usunąć. 1 Korytka z tworzywa sztuczengo PE-PP, z techniką łączenia na pióro-wpust gwarantują dokładny montaż dzięki zintegrowanej górnej krawędzi stalowej, powlekanej KTL. Dostępne również jako korytka szczelinowe. 2 Pokrywa SPORTFIX z tworzywa odpornego na promieniowanie UV i wytrzymałego na pękanie, z obustronnym dopływem i elementami mocującymi. 3 Studzienki odpływowe z możliwością podłączenia do kanalizacji DN 100/150 9

5 SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH. OBSZERNY PROGRAM DO STOSOWANIA NA BOISKACH I OBIEKTACH REKREACYJNYCH. ZAGADNIENIE Na boiskach i innych obiektach sportowych woda powierzchniowa musi być odprowadzana szybko i skutecznie. Stosowane w tym celu korytka odwadniające muszą odpowiadać aktualnym normom, a także spełniać wymogi IAAF. Obiekty sportowe muszą być konstruowane oraz wyposażone w taki sposób, aby wykluczyć potencjalne niebezpieczeństwo upadków i poważnych urazów sportowców. ROZWIĄZANIE Program SPORTFIX oferuje produkty, które spełniają te wymogi, np. korytka odwadniające z tworzywa sztucznego PE/PP, krawężniki Soft z elastyczną poduszką gumową, korytka do konstruowania piaskownic, elementy do budowy rowów wodnych i studzienki rozdzielcze. ZAKRES ZASTOSOWANIA obiekty sportowe o sztucznych nawierzchniach obiekty sportowe o naturalnych nawierzchniach boiska do gry w piłkę nożną, ręczną boiska do gry w siatkówkę boiska do gry w hokeja bieżnie piaskownice rowy wodne małe place do gier i zabaw korty tenisowe boiska do piłki plażowej trybuny Stadion AZS Łódź Stadion Polonez Warszawa Stadion Międzyzdroje 10

6 Korytko szczelinowe SPORTFIX na stadionie Estádio da Luz. ROZWIĄZANIA SPECJALNE Estádio da Luz w Lizbonie w Portugalii: korytko szczelinowe z podwyższoną krawędzią trawnika gwarantuje przejście bez przeszkód na pole boiska. Korytko muldowe SPORTFIX z wpustem zębatym gwarantuje bezszczelinowe połączenie sztucznej nawierzchni. Na stadionie meczu finałowego piłkarskich mistrzostw Europy w 2004 roku, którego gospodarzem jest znany klub sportowy Benfica Lizbona, cała powierzchnia zewnętrzna była odwadniana za pomocą korytek SPORTFIX firmy HAURATON. Wszystkie przejścia na boisku musiały zostać wykonane w sposób niewidoczny i bez przeszkód takie były wymagania projektantów obiektu. Rozwiązanie polegało na zastosowaniu korytek szczelinowych SPORTFIX, które zostały zaprojektowane i wyprodukowane z krawędzią trawnikową dokładnie na tej samej wysokości, co rozłożone, zielone maty drenażowe. Produkt skutecznie oddziela boisko do gry od otaczających je nawierzchni i jest przy tym praktycznie niewidoczny. Gwarantuje też oczywiście niezawodne odwadnianie. Korytka muldowe SPORTFIX to proste, a zarazem skuteczne produkty odwadniające. Dla obiektu w saksońskim Weißkeißel, gdzie zastosowano sztuczną nawierzchnię sportową, korytko muldowe SPORTFIX zostało opracowane na nowo. Dodatkowy wpust zębaty gwarantuje teraz bezszczelinowe połączenie sztucznej nawierzchni. Proste, skuteczne i bardzo efektowne rozwiązanie. Korytko muldowe SPORTFIX z wpustem zębatym gwarantuje bezszczelinowe połączenie sztucznej nawierzchni. Obiekt sportowy Weißkeißel. 11

7 SPORTFIX KORYTKO SPORTFIX 010 KORYTKO SPORTFIX Z KRAWĘDZIĄ TRAWNI- KOWĄ KORYTKO SZCZELINO- WE SPORTFIX SUPER KORYTKO SZCZELINOWE SPORTFIX SUPER Z KRAWĘDZIĄ SKRAJNĄ KORYTKA SPORTFIX Szerokość nominalna 100 mm , z krawędzią trawnikową , z krawędzią trawnikową, do stosowania na łuku, r = 36,5 m , KORYTKA SZCZELIONOWE SPORTFIX Szerokość nominalna 100 mm Super , Super z krawędzią skrajną ,

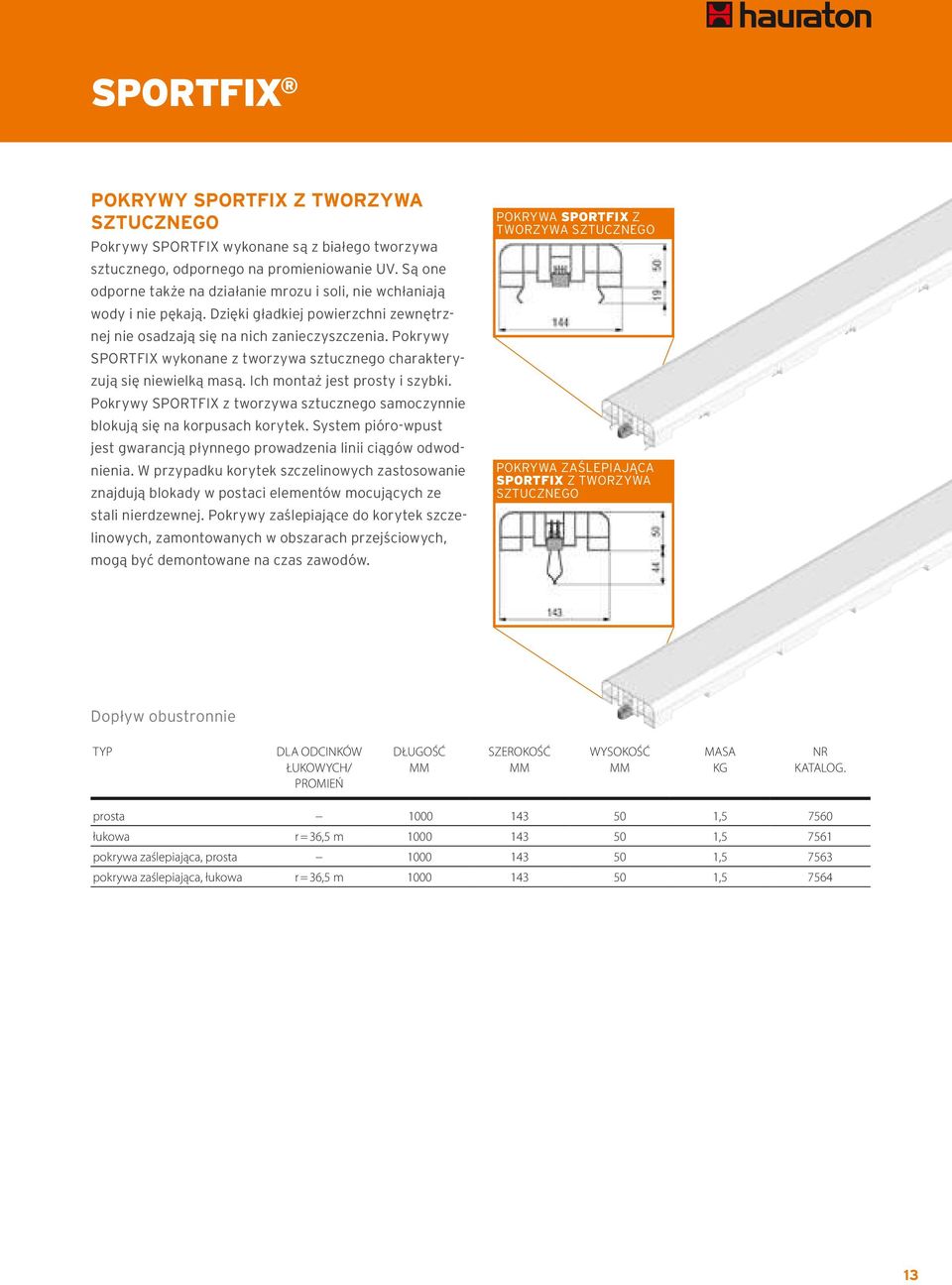

8 FASERFIXSUPER SPORTFIX KS 100 ABDECKUNG POKRYWY SPORTFIX Z TWORZYWA SZTUCZNEGO Pokrywy SPORTFIX wykonane są z białego tworzywa sztucznego, odpornego na promieniowanie UV. Są one odporne także na działanie mrozu i soli, nie wchłaniają wody i nie pękają. Dzięki gładkiej powierzchni zewnętrznej nie osadzają się na nich zanieczyszczenia. Pokrywy SPORTFIX wykonane z tworzywa sztucznego charakteryzują się niewielką masą. Ich montaż jest prosty i szybki. Pokrywy SPORTFIX z tworzywa sztucznego samoczynnie blokują się na korpusach korytek. System pióro-wpust jest gwarancją płynnego prowadzenia linii ciągów odwodnienia. W przypadku korytek szczelinowych zastosowanie znajdują blokady w postaci elementów mocujących ze stali nierdzewnej. Pokrywy zaślepiające do korytek szczelinowych, zamontowanych w obszarach przejściowych, mogą być demontowane na czas zawodów. POKRYWA SPORTFIX Z TWORZYWA SZTUCZNEGO POKRYWA ZAŚLEPIAJĄCA SPORTFIX Z TWORZYWA SZTUCZNEGO Dopływ obustronnie DLA ODCINKÓW ŁUKOWYCH/ PROMIEŃ prosta , łukowa r = 36,5 m , pokrywa zaślepiająca, prosta , pokrywa zaślepiająca, łukowa r = 36,5 m ,

9 SPORTFIX STUDZIENKI ODPŁYWOWE SPORTFIX Studzienki odpływowe SPORTFIX optycznie idealnie dopasowują się do ciągu korytek, w którym są zamontowane. Przejście z korytek skrzynkowych do szczelinowych może być wykonane za pomocą studzienki odpływowej. studzienka typ , studzienka typ 0, z krawędzią trawnikową , nasada rewizyjna z pokrywą szczelinową , KORYTKO SPORTFIX, MODEL ROM Model Rom jest systemem przeznaczonym do prostego oraz precyzyjnego mocowania sztucznych nawierzchni trawiastych wszystkich rodzajów. Korytka SPORTFIX oraz studzienki odpływowe model Rom, przyczyniają się jednocześnie do odwadniania boisk. Sztuczne nawierzchnie trawiaste są mocowane przy użyciu rusztów szczelinowych. korytko, model Rom z rusztem szczelinowym, ocynk , studzienka, model Rom ,

10 FASERFIXSUPER SPORTFIX KS 100 ABDECKUNG KRAWĘŻNIKI SPORTFIX SOFT Krawężniki SPORTFIX Soft z nakładką w postaci poduszki gumowej są stosowane do oddzielania piaskownic oraz do zewnętrznego wydzielania bieżni. Znajdują one także zastosowanie do trwałego wydzielania pojedynczych obszarów na obiektach sportowych. Nakładka w postaci poduszki gumowej chroni sportowców oraz dzieci w razie upadku przed poważnymi kontuzjami. Krawężniki SPORTFIX Soft są produkowane z betonu zbrojonego włóknem szklanym, wykończonego białą lub czarną poduszką gumową z kauczuku etylenowo propylenowego (EPDM) o szerokości 60 mm i wysokości 30 mm. Materiał ten jest odporny na działanie temperatur w zakresie od 30 C do C. Jest on także niezwykle elastyczny. Poduszka powietrzna znacznie redukuje niebezpieczeństwo okaleczenia się sportowców lub dzieci. Krawężniki SPORTFIX Soft są dostępne w wysokościach od 200 do 400 mm. Dostępna gama elementów narożnych gwarantuje dokładne wykonanie połączeń kątowych. Krawężniki SPORTFIX SOFT krawężniki: biały , biały , biały , biały , biały , element narożny, biały 250/ , element narożny, biały 250/ , czarny , czarny , czarny , czarny , czarny , element narożny, czarny 250/ , element narożny, czarny 250/ , zewnątrz wewnątrz KRAWĘŻNIKI SPORTFIX SOFT NA BOISKA DO PCHNIĘCIA KULĄ Na boiska do pchnięcia kulą zalecamy szersze krawężniki SPORTFIX. Ich konstrukcja oraz materiał odpowiadają krawężnikom Soft do piaskownic. W przypadku krawężników SPORTFIX Soft na boiska do pchnięcia kulą nakładka w postaci poduszki gumowej ma szerokość 100 mm oraz wysokość 50 mm. Są one dostępne w wysokości 250 mm, w kolorze białym i czarnym. biały , czarny ,

11 SPORTFIX KORYTKA DO PIASKOWNIC SPORTFIX Korytka do piaskownic SPORTFIX zapobiegają przedostawaniu się piasku na graniczącą z piaskownicą bieżnię, kiedy sportowiec opuszcza piaskownicę. W przypadku sztucznych nawierzchni zapobiega to ich uszkodzeniom. W przypadku korytek do piaskownic SPORTFIX elementy dolne wykonane są z polipropylenu. Ich szerokość to 500 mm, a długość to 500, 560 lub 1000 mm. W dnie uformowany jest króciec odpływowy DN 100. Korytka do piaskownic SPORTFIX po jednej stronie mają zamontowany metalowy profil. Umożliwia on wykonanie niezawodnego połączenia z graniczącymi powierzchniami bieżni. Korytka dostarczane są jako komplet, z rusztem nośnym, kratowym oraz z trwale zamontowaną matą gumową. Ich osprzęt stanowią ocynkowane ścianki czołowe. Korytka do piaskownic SPORTFIX można montować w pojedynczych lub w podwójnych szeregach. Korytka ułożone podwójnie tworzą szeroką, 1 m strefę ochronną wokół piaskownicy. 2 KORYTKA DO PIASKOWNIC SPORTFIX, DWA RZĘDY KRAWĘŻNIK SPORTFIX SOFT 1 PIASKOWNICA 1 Element dolny z polipropylenu z uformowanym odpływem DN 100 Przykład zabudowy z krawężnikiem SPORTFIX SOFT i korytkiem do piaskownic SPORTFIX 2 Ruszt kratowy, nośny, z trwale zamontowaną matą gumową oraz metalowym profilem po jednej stronie, do łączenia z powierzchniami bieżni korytko do piaskownic 2 x 500 mm , korytko do piaskownic , korytko do piaskownic , ścianka czołowa ,

12 FASERFIXSUPER SPORTFIX KS 100 ABDECKUNG ZESTAW DO ZABUDOWY ROWÓW WODNYCH SPORTFIX Zestaw do zabudowy rowów wodnych SPORTFIX tworzą trzy prefabrykowane elementy, wykonane ze zbrojonego betonu. Dzięki temu możliwe jest stworzenie rowu wodnego w sposób szybki, prosty oraz nie wymagający wysokich nakładów finansowych. Rów taki spełnia także wymogi międzynarodowe. Jego wymiary odpowiadają normie DIN 18035, część 8. Górne krawędzie poszczególnych elementów są wyposażone w biały profil SOFT. Króciec odpływowy DN 70 umożliwia opróżnianie rowu wodnego. Dno rowu wodnego należy wybetonować na miejscu budowy. zestaw do zabudowy rowów wodnych, 3-częściowy, z białymi profilami SOFT, króćcem odpływowym DN 70, stalowym zbrojeniem oraz szynami ze stali ocynk , Zbrojenie połączeniowe, po każdej stronie o szer mm PŁYTY TRAWNIKOWE SPORTFIX Płyty trawnikowe SPORTFIX są stosowane do oddzielania bieżni od innych nawierzchni. płyta szara, prosta ,

13 SPORTFIX KORYTKA MULDOWE SPORTFIX Korytka muldowe SPORTFIX, wykonane z betonu, układane są jako otwarte korytka oraz jako element oddzielający pomiędzy boiskiem a bieżnią. Są one ukształtowane w taki sposób, że ich krawędź zewnętrzna wyznacza szeroką na 5 cm linię bieżni. Do wykonania bezszczelinowego połączenia ze sztuczną nawierzchnią stosuje się korytka muldowe SPORTFIX z wpustem zębatym. Korytko muldowe SPORTFIX z wpustem zębatym do łączenia z nawierzchnią sztuczną. GŁĘBOKOŚĆ MULDY korytko muldowe , korytko muldowe z wpustem zębatym , STUDZIENKI SPORTFIX DO KORYTEK MULDOWYCH Studzienki do korytek muldowych SPORTFIX składają się z korpusu oraz z nasady z zaciskowym rusztem szczelinowym. Dostarczane są one w komplecie z ocynkowanym osadnikiem, zaciskowym rusztem szczelinowym, a także z ukształtowanymi przyłączami kanalizacyjnymi DN 100 oraz DN 150. Do wykonania bezszczelinowego połączenia ze sztuczną nawierzchnią dostępne są także studzienki do korytek muldowych SPORTFIX z wpustem zębatym. GŁĘBOKOŚĆ MULDY studzienka do korytka muldowego , studzienka do korytka muldowego z wpustem zębatym ,

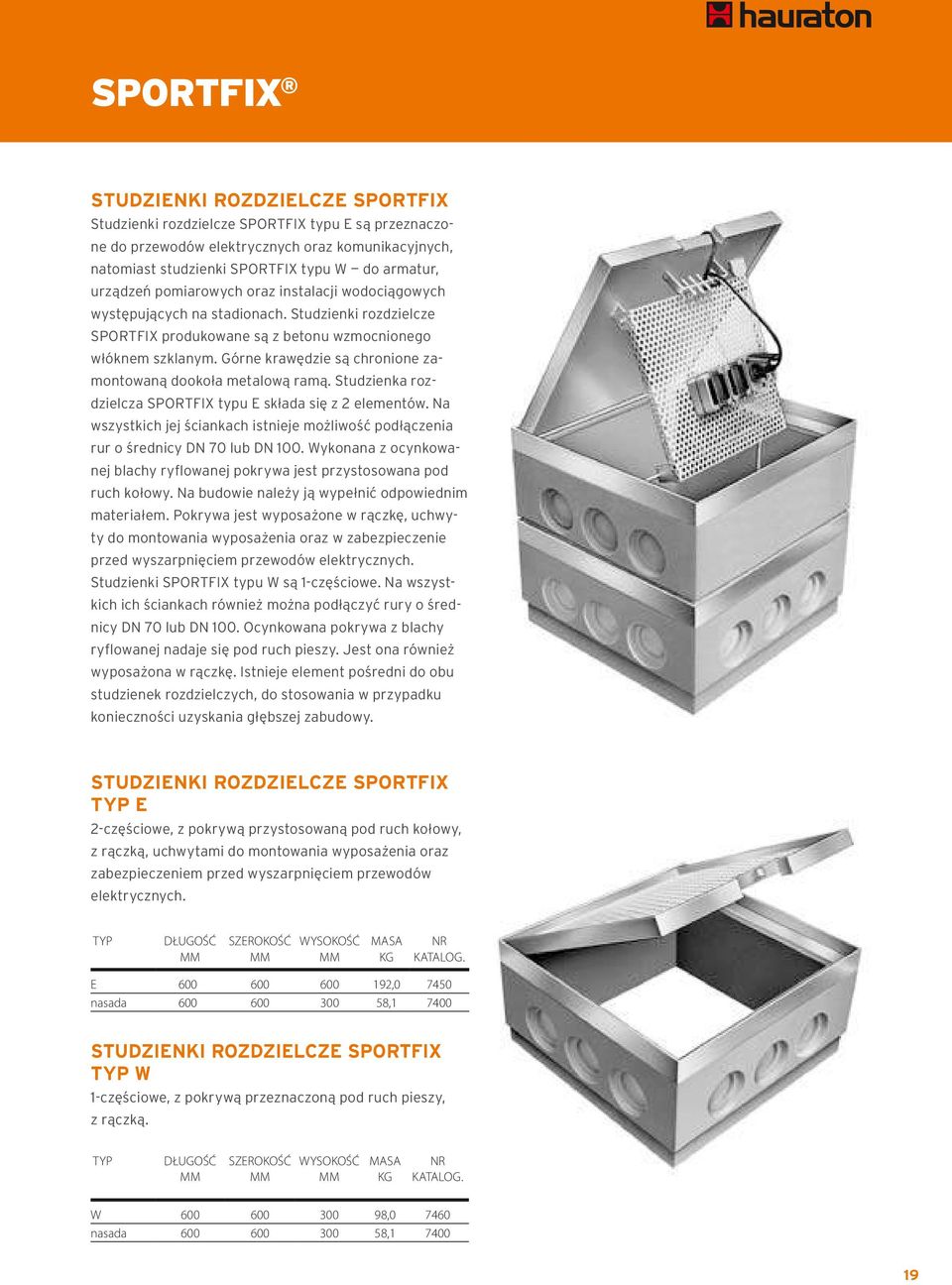

14 FASERFIXSUPER SPORTFIX KS 100 ABDECKUNG STUDZIENKI ROZDZIELCZE SPORTFIX Studzienki rozdzielcze SPORTFIX typu E są przeznaczone do przewodów elektrycznych oraz komunikacyjnych, natomiast studzienki SPORTFIX typu W do armatur, urządzeń pomiarowych oraz instalacji wodociągowych występujących na stadionach. Studzienki rozdzielcze SPORTFIX produkowane są z betonu wzmocnionego włóknem szklanym. Górne krawędzie są chronione zamontowaną dookoła metalową ramą. Studzienka rozdzielcza SPORTFIX typu E składa się z 2 elementów. Na wszystkich jej ściankach istnieje możliwość podłączenia rur o średnicy DN 70 lub DN 100. Wykonana z ocynkowanej blachy ryflowanej pokrywa jest przystosowana pod ruch kołowy. Na budowie należy ją wypełnić odpowiednim materiałem. Pokrywa jest wyposażone w rączkę, uchwyty do montowania wyposażenia oraz w zabezpieczenie przed wyszarpnięciem przewodów elektrycznych. Studzienki SPORTFIX typu W są 1-częściowe. Na wszystkich ich ściankach również można podłączyć rury o średnicy DN 70 lub DN 100. Ocynkowana pokrywa z blachy ryflowanej nadaje się pod ruch pieszy. Jest ona również wyposażona w rączkę. Istnieje element pośredni do obu studzienek rozdzielczych, do stosowania w przypadku konieczności uzyskania głębszej zabudowy. STUDZIENKI ROZDZIELCZE SPORTFIX E 2-częściowe, z pokrywą przystosowaną pod ruch kołowy, z rączką, uchwytami do montowania wyposażenia oraz zabezpieczeniem przed wyszarpnięciem przewodów elektrycznych. E , nasada , STUDZIENKI ROZDZIELCZE SPORTFIX W 1-częściowe, z pokrywą przeznaczoną pod ruch pieszy, z rączką. W , nasada ,

15 RECYFIX STANDARD LEKKIE I ŁATWE W MONTAŻU STANDARDOWE ODWODNIENIE Z TWORZYWA. STOSOWANE NA OBIEKTACH UŻYTECZNOŚCI PUBLICZNEJ, TERENACH PRZYDOMOWYCH I OBIEKTACH SPORTOWCH. MATERIAŁ Korytka RECYFIX STANDARD produkowane są z tworzywa PP/PE. Materiał ten odznacza się wysoką odpornością chemiczną, jest odporny na działanie mrozu i soli, nie podlega wpływom promieniowania UV, jest neutralny dla środowiska oraz całkowicie szczelny. Korytka RECYFIX STANDARD można w prosty sposób samodzielnie obrabiać. Na miejscu budowy można samodzielnie wyciąć otwór, wykonać połączenie kątowe lub dopasować długość. PN EN 1433 Wszystkie korytka RECYFIX STANDARD spełniają wymagania europejskiej normy PN EN Posiadają one również certyfikat CE. KOMPLETNY PROGRAM Korytka RECYFIX STANDARD dostępne są w różnych wysokościach zabudowy i różnych szerokościach nominalnych. Wykonanie w nich przyłączy kanalizacyjnych jest możliwe od dołu, z boku i od czoła korytka. W zależności od otaczającej korytko nawierzchni możliwy jest wybór spośród różnych rodzajów rusztów. Uzupełnienie programu stanowią studzienki odpływowe z osadnikiem z tworzywa i opcjonalnie syfonem wewnętrznym, ścianki czołowe i syfony do odpływów pionowych. Ruszty są montowane na korytkach w sposób bezpieczny dla ruchu. Wszystkie korytka z programu RECYFIX posiadają możliwość pionowego podłączenia do kanalizacji. Opcjonalnie istnieje możliwość dostawy wybranych typów korytek z możliwością odpływu poziomego. ZASTOSOWANIE Korty tenisowe, boiska szkolne, trybuny, parkingi przed obiektami sportowymi. Korty tenisowe Kortowo Poznań Boisko szkolne Warszawa 20
