1 AgriBus-G+ Poradnik użytkownika

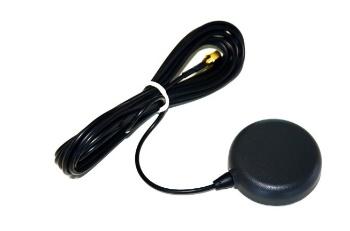

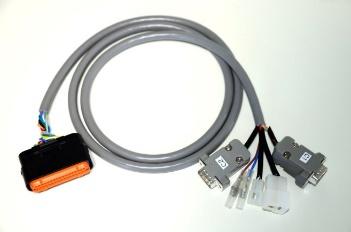

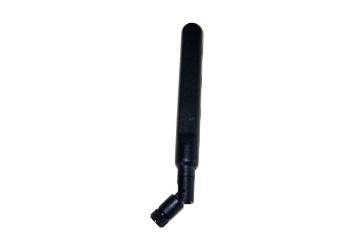

2 1. Sprawdzanie i konfigurowanie przed użyciem 1.1. Najpierw przeczytaj AgriBus-G + (ZyPlus) to precyzyjny interfejs GNSS i stacji roboczej. Zapewnia dokładne wskazówki GNSS, łącząc Bluetooth ze smartfonami i tabletami z AgriBus-NAVI zainstalowanym w ciągniku. Ponadto posiada funkcję wyjścia prędkości impulsu pojazdu, odpowiadającą każdemu z krajowych i importowanych ciągników, i może być połączona z działającą maszyną posiadającą funkcję łącza prędkości pojazdu do wykonywania precyzyjnych operacji Montaż nadwozia (sprawdź akcesoria) Dołącz następujące akcesoria do jednostki głównej. 2 anteny GPS Uprząż Anteny LoWA Anteny 3G 2

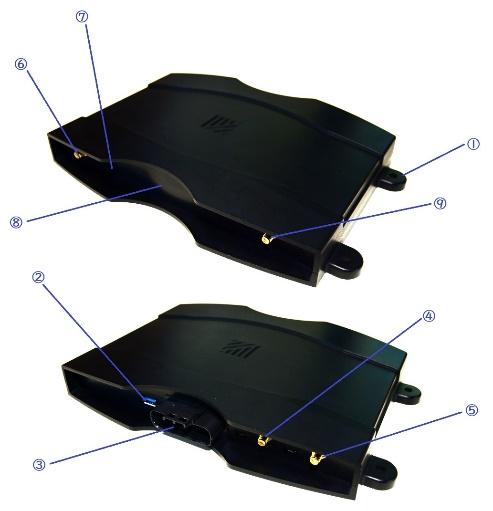

3 1.3. Nazwy i funkcje komponentów Otwór montażowy Złącza USB-A Główne złącze ZŁĄCZE ANTENOWE GNSS-B ZŁĄCZE ANTENOWE GNSS-A ZŁĄCZE ANTENOWE LoWA Przełącznik ustawień Diody LED (lampy) ZŁĄCZE ANTENOWE 3G 3

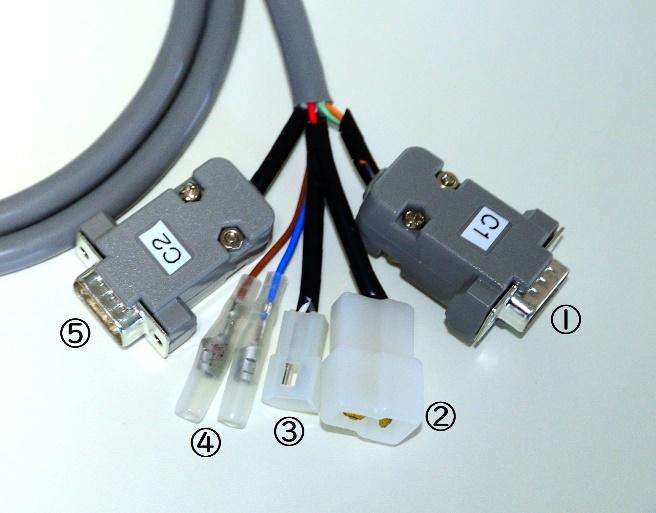

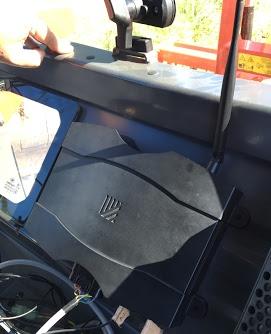

4 1.4. Opis złącza Złącza CAN1 Wejście zasilania Podłącz do złącza zasilania maszyny rolniczej. Zastosuj moc od DC12 do 24V. Wyższe napięcie lub odwrotne połączenie może uszkodzić produkt. Złącze wyjściowe impulsów prędkości pojazdu do samochodów zagranicznych Kolor kabla (biały): Kolor kabla sygnałowego (szary): GND Złącze wyjściowe impulsów prędkości pojazdu do samochodów domowych Kolor kabla (brązowy): Kolor kabla sygnałowego (niebieski): GND Złącza CAN Zasilanie włącz / wyłącz Sprawdź, czy diody LED zasilania włączają się po podłączeniu wiązki Instalacja głównego korpusu Użyj otworu mocującego (otwór gwintowany M6) lub użyj taśmy dwustronnej, aby zamocować jednostkę główną. Zainstaluj jednostkę główną w stabilnym miejscu, aby zapewnić prawidłowe działanie czujnika położenia. 4

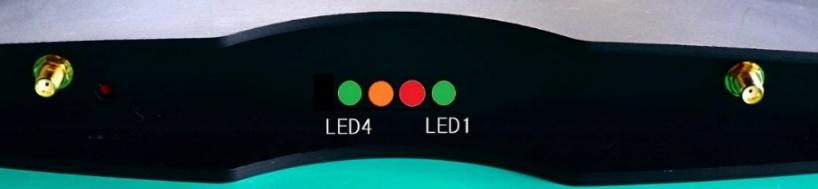

5 2. Podstawowe operacje i ustawienia 2.1. Diody LED (lampy) LED1 (zielony): Wyświetla status RTCM. Do użytku LoWA Błyskowy Oczekiwanie na odbiór RTCM Oświetlenie Odbieranie RTCM Do użytku 3G Powolne miganie: Łączenie z siecią telefonii komórkowej Szybkie miganie: Łączenie się z serwerem Oświetlenie Odbieranie RTCM LED2 (czerwony): nie używany LED3 (pomarańczowy): nieużywany LED4: Stan zasilania Oświetlenie Stan włączenia (inicjalizacja modułu 3G zakończona) 5

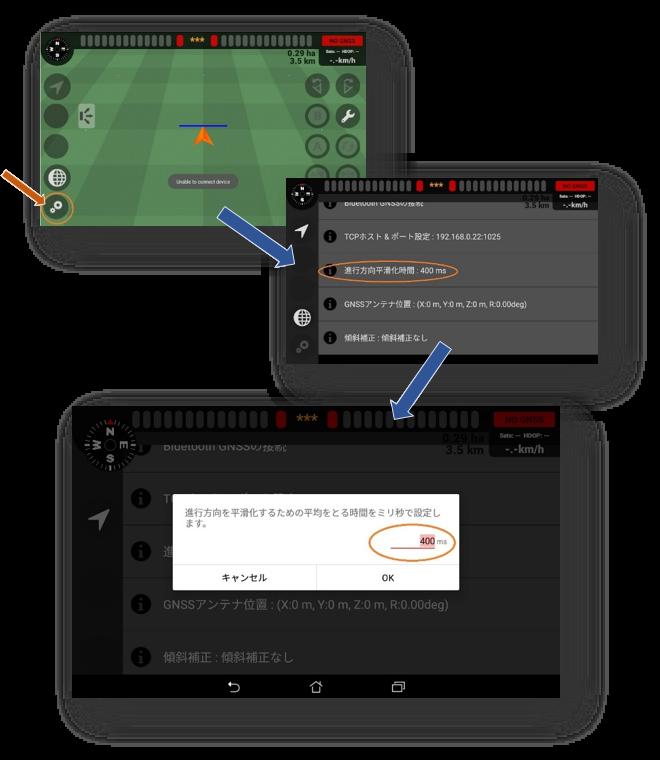

6 2.2. Informacje o ustawieniach AgriBus-NAVI (App) Ustaw czas wygładzania postępu na 0 ms 6

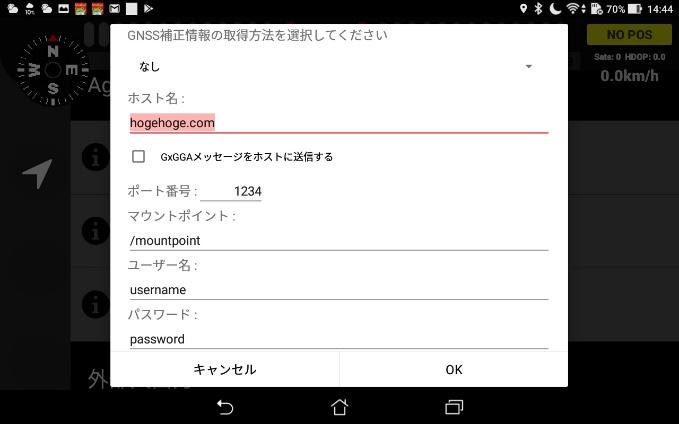

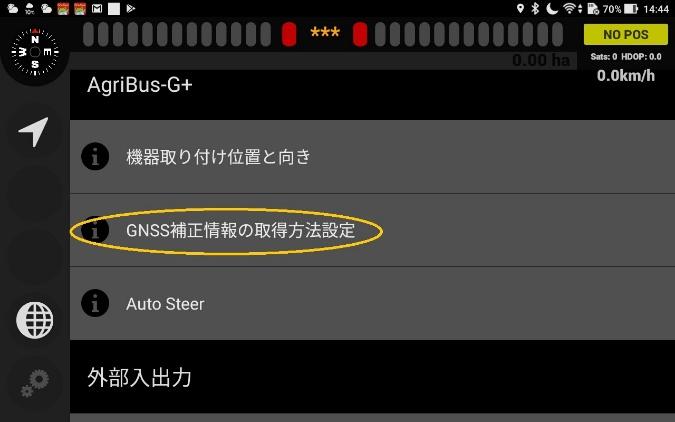

7 Ustawianie sposobu uzyskiwania informacji o korekcie GNSS Naciśnij Ustaw sposób pobierania danych korekcji GNSS w oknie ustawień. Wprowadź nazwę hosta, numer portu, punkt podłączenia (ścieżkę), nazwę użytkownika i hasło. Aby uzyskać powyższe informacje, skontaktuj się również z usługodawcą. 7

8 Lokalizacja anteny GNSS i konfiguracja aplikacji Zainstaluj dwie anteny GNSS-A/B, jak pokazano poniżej. Zainstaluj GNSS-A/B w odległości 0.5 m lub większej i zainstaluj dwie anteny poziomo, jak pokazano poniżej. Następnie kliknij [GNSS Antenna Position] w oknie ustawień AgriBus-NAVI i wprowadź pozycję anteny GNSS-A. (np. X-1, Y 1,5, Z 2,2) Ustawienia korekcji nachylenia Ustaw AgriBus-G + do użycia AgriBus-G + Położenie instalacji i ustawienia orientacji 8

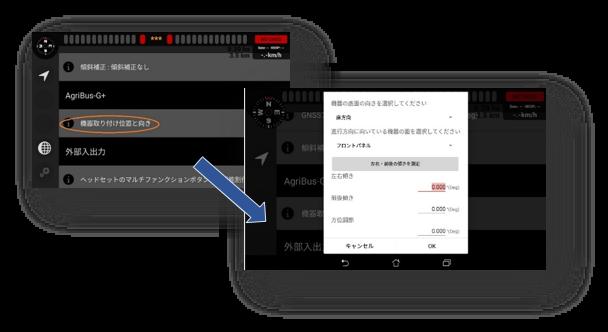

9 To ustawienie umożliwia prawidłowe działanie zamontowanego czujnika położenia AgriBus-G +. Ustawienia różnią się w zależności od sposobu instalacji AgriBus-G + w maszynach rolniczych. Ustaw następujące elementy. Dół Orientacja sprzętu Płaszczyzna odniesienia Lewe/prawe pochylenie Nachylenie do przodu/do tyłu Regulacja orientacji Regulacja orientacji działa dobrze w 0 stopniach w większości przypadków. 9

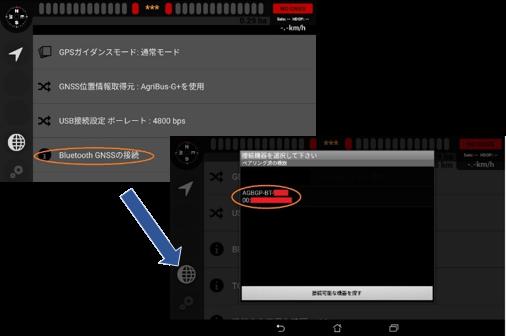

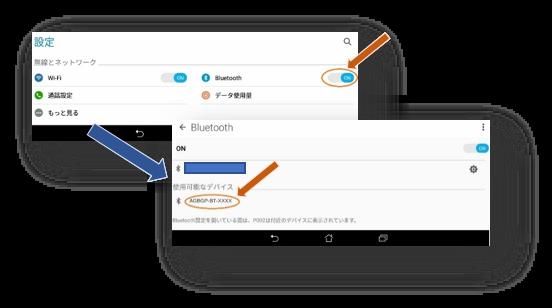

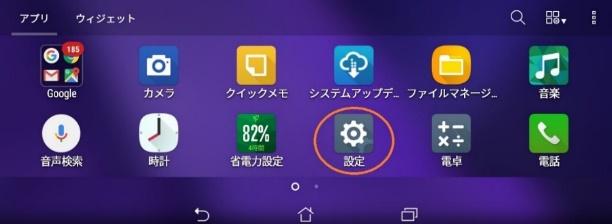

10 Podłączanie Bluetooth Dotknięcie Bluetooth z ikon ustawień Stukanie urządzenia Bluetooth, które rozpoczyna się w AGBGP-BT, które pojawia się na dostępnym urządzeniu Ustaw Uzyskaj lokalizację GNSS na AgriBus-G + w oknie ustawień AgriBus-NAVI. Wybierz BluetoothID do połączenia z Connect BluetoothGNSS w oknie ustawień AgriBus-NAVI. 3. Jeśli uważasz, że się nie powiedzie, 3.1. Nie włączaj Czy złącze zasilania jest podłączone, a dioda LED zasilania jest włączona? Odłącz złącze zasilania i podłącz je ponownie Komunikacja Bluetooth jest wyłączona Czy zakończono parowanie tabletu lub smartfona? 10

11 Czy wybrałeś AgriBus-G + dla źródła lokalizacji GNSS na AgriBus-NAVI? Czy wybierasz Connect Bluetooth GNSS na AgriBus-NAVI? 3.3. Komunikacja Bluetooth jest niestabilna Czy jest to 5 m lub więcej od AgriBus-G +? 3.4. GNSS jest niestabilny Czy prawidłowo podłączasz anteny GNSS? Czy anteny GNSS są zainstalowane w dobrym miejscu, takim jak dach sprzętu rolniczego? 4. Gwarancja i serwis posprzedażny 4.1. Uwagi dotyczące gwarancji Do tego produktu dołączona jest gwarancja. Okres gwarancji wynosi jeden rok od daty zakupu. Data zakupu to data na paragonie lub arkuszu dostawy zakupionego sklepu. Zachowaj go wraz z certyfikatem gwarancyjnym Serwis pogwarancyjny Naprawa gwarancyjna Wykonamy naprawy na podstawie informacji zawartych w gwarancji. Szczegółowe informacje można znaleźć w gwarancji. Naprawy po upływie okresu gwarancji Jeśli funkcja może zostać utrzymana przez naprawę, zostaniesz obciążony kosztami naprawy, jeśli tego zażądasz Środki ostrożności podczas obsługi Unikaj używania w ekstremalnych temperaturach lub warunkach niskiej temperatury. Używaj temperatury w zakresie-15 ~ 40 stopni Celsjusza i od 45 do 80% zilustrowanych. Nie powodować ekstremalnych wibracji Nie zawsze umieszczaj go w obszarze odpowiadającym bezpośredniemu słońcu. Jednostka główna nie ma wodoszczelności/odporności na śmieci, więc użyj jej w kabinie maszyny rolniczej. Nie czyścić mydłem z mydłem Nie przywiązuj do gorących źródeł, wody morskiej, złodzieja, piasku itp. Jeśli woda lub inny materiał zostanie osadzony, wytrzyj go i wypij wystarczająco przed użyciem. Nie pozostawiaj komputera przez dłuższy czas w miejscu, w którym jest dużo wody. Pamiętaj, że jeśli przeniesiesz go z zimnego pola do ciepłego, może zostać odsłonięty, gdy go weźmiesz. Port USB jest obecnie nieużywany, więc nie używaj go do ładowania itp. 11
