1 armatura

2 firma Profesjonalny zespół Od ponad 20 lat służymy Państwu wiedzą i doświadczeniem. Źródłem naszego sukcesu są ludzie. Starannie dobrany zespół pracowników cechuje rzetelność i profesjonalizm. Aby jak najlepiej służyć Państwu pomocą, wciąż rozwijamy naszą wiedzę na temat aluminium, stali nierdzewnych oraz innych materiałów. Sieć składów Staramy się być jak najbliżej naszych klientów, dlatego posiadamy sieć składów na terenie kraju. Znajdziecie w nich Państwo szeroki zakres wyrobów hutniczych m.in. blachy, pręty, profile, rury i armaturę. Jednocześnie uważnie przyglądamy się Państwa potrzebom i ciągle rozszerzamy ofertę. Centrum serwisowe Stale poszerzamy zakres naszych usług, aby jak najlepiej spełnić Państwa oczekiwania. Oferujemy: precyzyjne cięcie blach na wycinarkach laserowych i wodnych oraz gięcie formatek, polerowanie i szlifowanie rur, szlifowanie blach, przycinanie formatek z płyt aluminiowych, foliowanie blach, cięcie rur i prętów. Ponadto spakujemy i dostarczymy materiał pod wskazany adres. * szlif blach i rur we własnym zakresie stała, powtarzalna, wysoka jakość. Metal Centrum Powstało w 2009 roku jako marka należąca do firmy Investa Sp. z o.o., zajmuje się sprzedażą wyłącznie do firm handlowych. Zespół obsługujący klientów Metal Centrum pracuje w Strykowie, w magazynie centralnym Investy, zlokalizowanym przy planowanym skrzyżowaniu dwóch autostrad A1 i A2. Mamy nadzieję, że nasze starania oraz potencjał europejskiej grupy Amari Metals, w ramach której działamy, sprawią, że uznają nas Państwo za partnera godnego zaufania.

3 armatura przemysłowa NORMA ISO przemysłowa NORMA ISO kolanka 2 trójniki 3 redukcje 4 kołnierze płaskie 6 kołnierze szyjkowe 7 kołnierze zaślepiające 8 kołnierze luźne nierdzewne 9 kołnierze przetłaczane 10 kołnierze aluminiowe 11 kołnierze wywijane 12 uchwyty rurowe 13

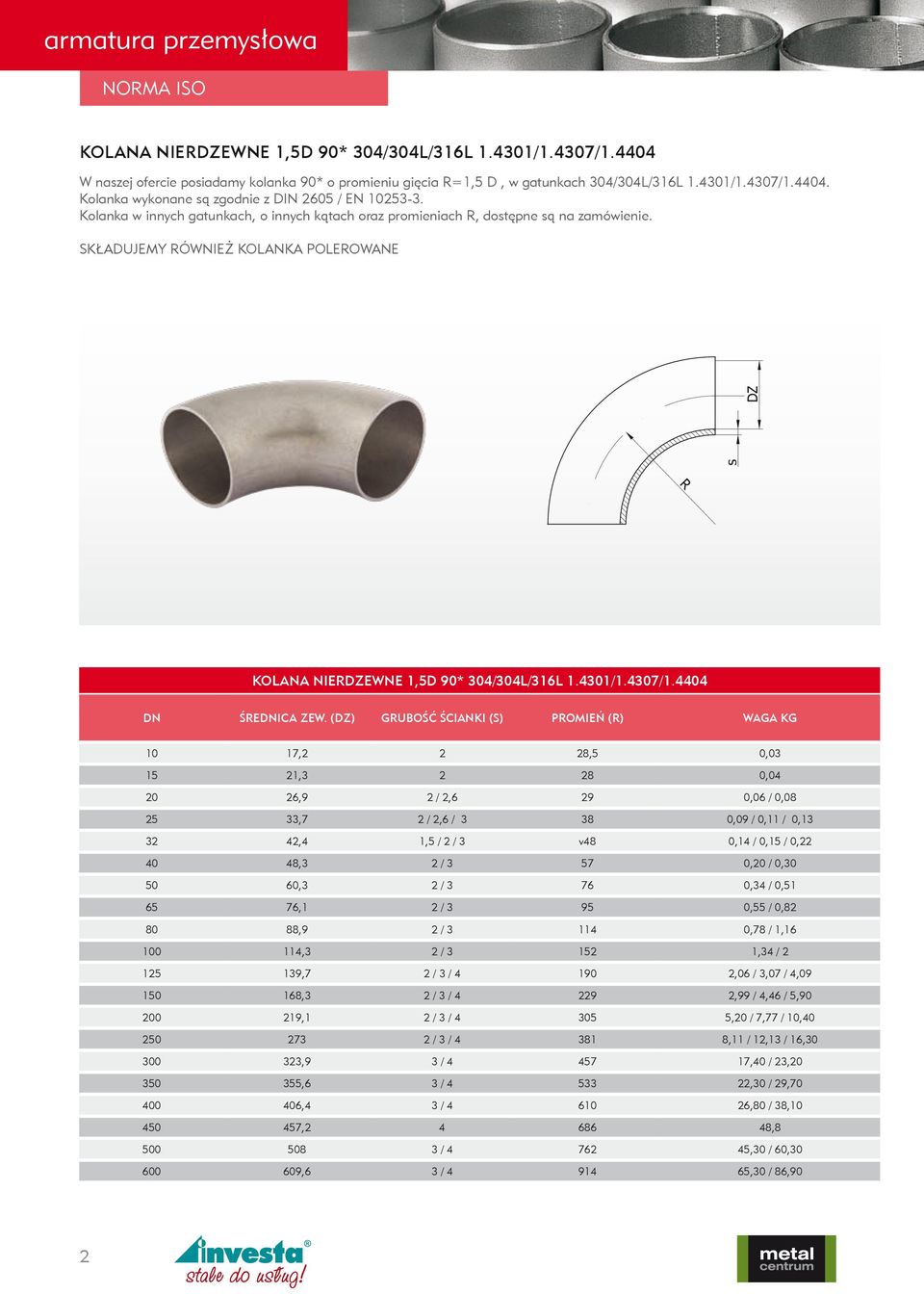

4 armatura przemysłowa NORMA ISO KOLANA NIERDZEWNE 1,5D 90* 304/304L/316L /1.4307/ W naszej ofercie posiadamy kolanka 90* o promieniu gięcia R=1,5 D, w gatunkach 304/304L/316L /1.4307/ Kolanka wykonane są zgodnie z DIN 2605 / EN Kolanka w innych gatunkach, o innych kątach oraz promieniach R, dostępne są na zamówienie. SKŁADUJEMY RÓWNIEŻ KOLANKA POLEROWANE s DZ R KOLANA NIERDZEWNE 1,5D 90* 304/304L/316L /1.4307/ DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) PROMIEŃ (R) WAGA KG 10 17,2 2 28,5 0, , , ,9 2 / 2,6 29 0,06 / 0, ,7 2 / 2,6 / ,09 / 0,11 / 0, ,4 1,5 / 2 / 3 v48 0,14 / 0,15 / 0, ,3 2 / ,20 / 0, ,3 2 / ,34 / 0, ,1 2 / ,55 / 0, ,9 2 / ,78 / 1, ,3 2 / ,34 / ,7 2 / 3 / ,06 / 3,07 / 4, ,3 2 / 3 / ,99 / 4,46 / 5, ,1 2 / 3 / ,20 / 7,77 / 10, / 3 / ,11 / 12,13 / 16, ,9 3 / ,40 / 23, ,6 3 / ,30 / 29, ,4 3 / ,80 / 38, , , / ,30 / 60, ,6 3 / ,30 / 86,90 2

5 armatura przemysłowa NORMA ISO TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ Posiadamy trójniki krótkie wykonane zgodnie z normą DIN 2615 / EN w gatunkach 304/304L/316L /1.4307/ Trójniki równoramienne oraz inne gatunki dostępne są na zamówienie. armatura przemysłowa NORMA ISO DZ DZ S F1 F F TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) F F1 WAGA KG 10 17,2 2 25,5 10 0, ,3 2 25,5 12 0, ,9 2 28,5 15 0, ,7 2 / ,10 / 0, ,4 2 / 3 47,5 24 0,17 / 0, ,3 2 / ,24 / 0, ,3 2 / 3 63,5 34 0,34 / 0, ,1 2 / ,53 / 0, ,9 2 / 3 85,5 48,5 0,67 / 0, ,3 2 / ,09 / 1, ,7 2 / ,51 / 2, ,3 2 / ,12 / 3, ,1 2 / ,37 / 4, /3/4 216, / 10,7 / 14, ,9 3 / ,3 / 19, ,6 3 / ,6 / 21, ,4 3 / ,2 / 30, ,2 3 / / / ,6 3 / / 69 3

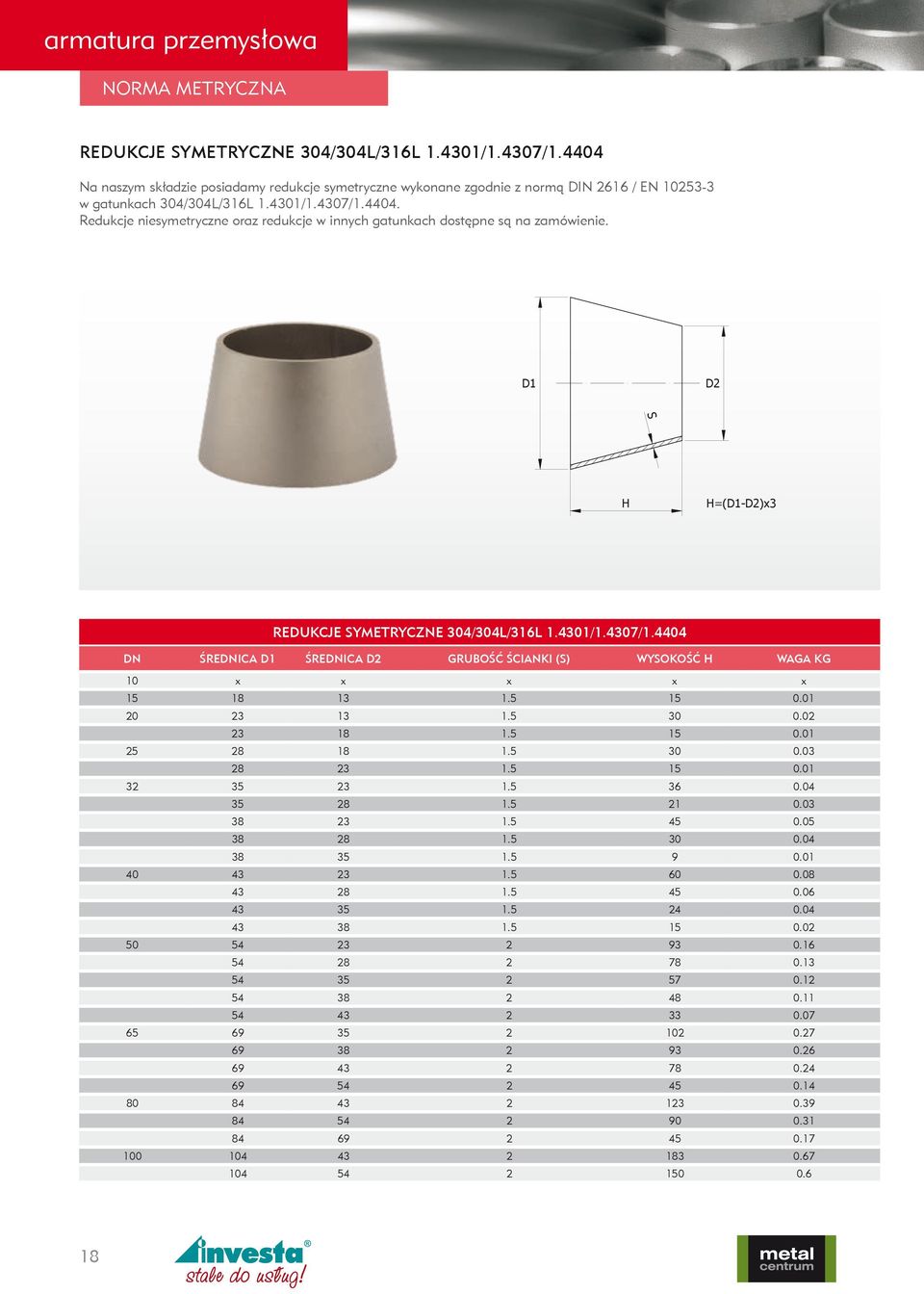

6 S armatura przemysłowa NORMA ISO REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ Na naszym składzie posiadamy redukcje symetryczne wykonane zgodnie z normą DIN 2616 / EN w gatunkach 304/304L/316L /1.4307/ Redukcje niesymetryczne oraz redukcje w innych gatunkach dostępne są na zamówienie. D1 D2 H H=(D1-D2)x3 REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ DN ŚREDNICA D1 ŚREDNICA D2 GRUBOŚĆ ŚCIANKI (S) WYSOKOŚĆ H WAGA KG 10 17,2 13, , ,3 13, , ,3 17, , ,9 13, , ,9 17, , ,9 21, , ,7 13, , ,7 17, , ,7 21, , ,7 26, , ,4 13, , ,4 17, , ,4 21, , ,4 26, , ,4 33, , ,3 17,2 2 / ,154 / 0, ,3 21,3 2 / ,142 / 0, ,3 26,9 2 / ,121 / 0, ,3 33,7 2 / ,09 / 0, ,3 42,4 2 / ,04 / 0, ,3 17,2 2 / ,251 / 0, ,3 21,3 2 / ,24 / 0, ,3 26,9 2 / ,219 / 0, ,3 33,7 2 / ,188 / 0, ,3 42,4 2 / ,139 / 0, ,3 48,3 2 / ,098 / 0, ,1 21,3 2 / ,402 / 0, ,1 26,9 2 / ,382 / 0, ,1 33,7 2 / ,351 / 0, ,1 42,4 2 / ,301 / 0, ,1 48,3 2 / ,261 / 0, ,1 60,3 2 / ,162 / 0, ,9 33,7 2 / ,51 / 0, ,9 42,4 2 / ,458 / 0, ,9 48,3 2 / ,42 / 0,63 4

7 armatura przemysłowa NORMA ISO 80 88,9 60,3 2 / ,322 / 0, ,9 76,1 2 / ,159 / 0, ,3 26,9 2 / ,93 / 1, ,3 33,7 2 / ,899 / 1, ,3 42,4 2 / ,849 / 1, ,3 48,3 2 / ,809 / 1, ,3 60,3 2 / ,711 / 1, ,3 76,1 2 / ,555 / 0, ,3 88,9 2 / ,389 / 0, ,7 48,3 2 / ,295 / 1, ,7 60,3 2 / ,197 / 1, ,7 76,1 2 / ,034 / 1, ,7 88,9 2 / ,875 / 1, ,7 114,3 2 / ,486 / 0, ,3 60,3 2 / ,861 / 2, ,3 76,1 2 / ,698 / 2, ,3 88,9 2 / ,539 / 2, ,3 114,3 2 / ,15 / 1, ,3 139,7 2 / ,664 / 0, ,1 76,1 2 / ,181 / 4, ,1 88,9 2 / ,002 / 4, ,1 114,3 2 / ,633 / 3, ,1 139,7 2 / ,147 / 3, ,1 168,3 2 / ,483 / 2, ,9 2 / ,021 / 7, ,3 2 / ,632 / 6, ,7 2 / ,146 / 6, ,3 2 / ,482 / 5, ,1 2 / ,999 / 2, ,9 114,3 2 / 3 / ,922 / 10,382 / 13, ,9 139,7 2 / 3 / ,435 / 9,653 / 12, ,9 168,3 2 / 3 / ,772 / 8,657 / 11, ,9 219,1 2 / 3 / ,288 / 6,433 / 8, , / 3 / ,29 / 3,434 / 4, ,6 139,7 2 / 3 / ,059 / 12,088 / 16, ,6 168,3 2 / 3 / ,395 / 11,092 / 14, ,6 219,1 2 / 3 / ,912 / 8,868 / 11, , / 3 / ,913 / 5,869 / 7, ,6 323,9 2 / 3 / ,623 / 2,435 / 3, ,4 168,3 2 / 3 / ,312 / 15,468 / 20, ,4 219,1 2 / 3 / ,829 / 13,243 / 17, , / 3 / ,83 / 10,245 / 13, ,4 323,9 2 / 3 / ,54 / 6,811 / 9, ,4 355,6 2 / 3 / ,917 / 4,376 / 5, ,2 219,1 3 / ,202 / 24, , / ,204 / 20, ,2 323,9 3 / ,77 / 15, ,2 355,6 3 / ,335 / 12, ,2 406,4 3 / ,959 / 6, / ,747 / 27, ,9 3 / ,312 / 23, ,6 3 / ,877 / 19, ,4 3 / ,502 / 14, ,2 3 / ,543 / 7, ,6 323,9 3 / ,148 / 40, ,6 355,6 3 / ,713 / 36, ,6 406,4 3 / ,337 / 31, ,6 457,2 3 / ,378 / 24, , / ,835 / 17,114 armatura przemysłowa NORMA ISO 5

8 armatura przemysłowa NORMA ISO KOŁNIERZE PŁASKIE 304/304L/316L /1.4307/ wg DIN Ze składu oferujemy kołnierze wykonane zgodnie z normą DIN 2576 (PN10) oraz 2577 (PN16) w gatunkach 304/304L/316L /1.4307/ Na zamówienie możemy sprowadzić kołnierze wg normy EN , na inne ciśnienia oraz w innych gatunkach. DZ Dp DW Do G DN ŚREDNICA ZEW. RURY KOŁNIERZE PŁASKIE 304/304L/316L /1.4307/ wg DIN KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ DW G Dp liczba Do / / / / / / / / / / /

9 armatura przemysłowa NORMA ISO KOŁNIERZE SZYJKOWE 304/304L/316L /1.4307/ wg DIN W naszej ofercie posiadamy kołnierze szyjkowe wykonane wg normy DIN 2633 (PN16) w gatunku 304/304L / Kołnierze wg normy EN , na inne ciśnienia oraz w innych gatunkach dostępne są na zamówienie. armatura przemysłowa NORMA ISO DZ Dp Do G KOŁNIERZE SZYJKOWE PN16 304/304L/316L /1.4307/ wg DIN DN ŚREDNICA ZEW. RURY KOŁNIERZ ŚRUBY WAGA DZ G Dp liczba Do

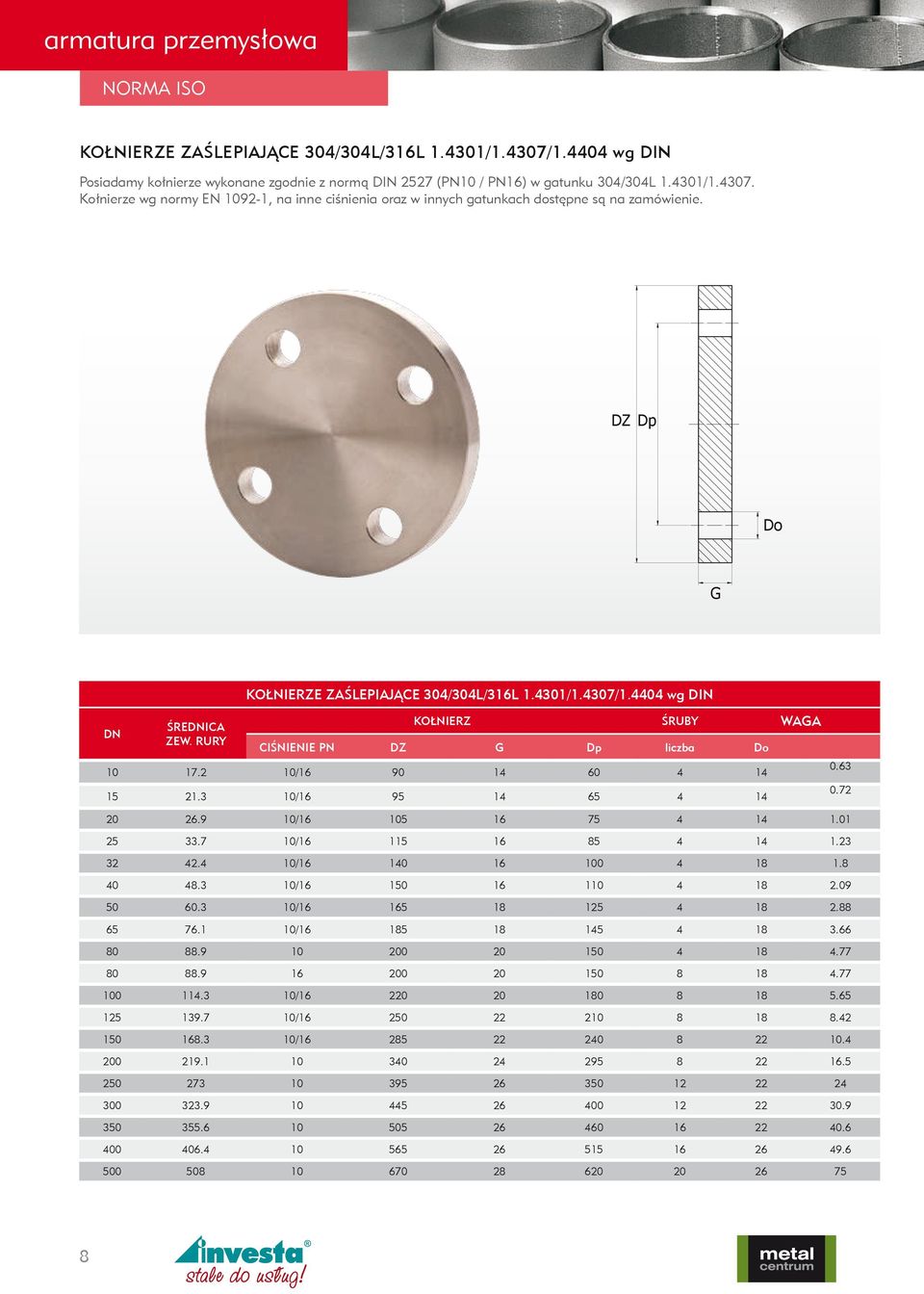

10 armatura przemysłowa NORMA ISO KOŁNIERZE ZAŚLEPIAJĄCE 304/304L/316L /1.4307/ wg DIN Posiadamy kołnierze wykonane zgodnie z normą DIN 2527 (PN10 / PN16) w gatunku 304/304L / Kołnierze wg normy EN , na inne ciśnienia oraz w innych gatunkach dostępne są na zamówienie. DZ Dp Do G KOŁNIERZE ZAŚLEPIAJĄCE 304/304L/316L /1.4307/ wg DIN DN ŚREDNICA ZEW. RURY KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ G Dp liczba Do / / / / / / / / / / /

11 armatura przemysłowa NORMA ISO KOŁNIERZE LUŹNE NIERDZEWNE 304/304L/316L /1.4307/ wg DIN Wykonane zgodnie z DIN Stanowi komplet z kołnierzem wywijanym. W naszym magazynie składujemy kołnierze w gatunku 304/304L / Kołnierze wg normy EN oraz w innych gatunkach dostępne są na zamówienie. armatura przemysłowa NORMA ISO DZ Dp DW Do G KOŁNIERZE LUŹNE NIERDZEWNE DIN /304L/316L /1.4307/ DN ŚREDNICA ZEW. RURY KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ DW G Dp liczba Do / / / / / / / / / / /

12 armatura przemysłowa NORMA ISO KOŁNIERZE PRZETŁACZANE 304/304L/316L /1.4307/ PN10 DIN 2642 Kołnierze stosowane są w przypadku gdy agresywne środowisko zewnętrzne nie dopuszcza zastosowania kołnierzy aluminiowych. Jednocześnie są one tańsze od nierdzewnych kołnierzy luźnych pozwalając łączyć wywijki w ciśnieniach do 10 BAR. Wykonane są zgodnie z DIN 2642, składowane w gatunkach 304/304L / DZ Dp Do G KOŁNIERZE PRZETŁACZANE 304/304L/316L /1.4307/ PN10 DIN 2642 DN ŚREDNICA ZEW. RURY KOŁNIERZ ŚRUBY WAGA DZ G Dp liczba Do

13 armatura przemysłowa NORMA ISO KOŁNIERZE LUŹNE ALUMINIOWE Wykonane zgodnie z DIN 2642 ze specjalnego stopu aluminium, pozwalają na pracę w ciśnieniach do 10 BAR. Łącznie z wywijką są najtańszym i najbardziej polecanym rodzajem połączenia kołnierzowego. armatura przemysłowa NORMA ISO DZ Dp DW Do G DN ŚREDNICA ZEW. RURY KOŁNIERZE LUŹNE ALUMINIOWE KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ DW G Dp liczba Do

14 armatura przemysłowa NORMA ISO KOŁNIERZE WYWIJANE 304/304L/316L /1.4307/ W komplecie z kołnierzem luźnym (aluminiowym, nierdzewnym, przetłaczanym) stanowi najtańszy rodzaj połączenia kołnierzowego. Wywijki wykonane są zgodnie z DIN 2642, wytrzymują ciśnienie do PN10. Składowane w gatunkach 304/304L/316L /1.4307/ D1 H S D2 KOŁNIERZE WYWIJANE 304/304L/316L /1.4307/ DN ŚREDNICA D1 GRUBOŚĆ ŚCIANKI S D2 WYSOKOŚĆ H WAGA KG

15 armatura przemysłowa NORMA ISO UCHWYTY RUROWE 304 BEZ / Z PRĘTEM DZ armatura przemysłowa NORMA ISO DZ UCHWYTY RUROWE 304 BEZ / Z PRĘTEM DN ŚREDNICA ZEW. (DZ) 10 17, , , , , , , , , , , , , , , , , ,6 13

16

17 przemysłowa armatura przemysłowa NORMA METRYCZNA NORMA METRYCZNA kolanka 16 trójniki 17 redukcje 18 kołnierze płaskie 20 kołnierze zaślepiające 21 kołnierze luźne nierdzewne 22 kołnierze przetłaczane 23 kołnierze aluminiowe 24 kołnierze wywijane 25 uchwyty rurowe 26

18 armatura przemysłowa NORMA METRYCZNA KOLANA NIERDZEWNE 1,5D 90* 304/304L/316L /1.4307/ W naszej ofercie posiadamy kolanka 90* o promieniu gięcia R=1,5 D, w gatunkach 304/304L/316L /1.4307/ Kolanka wykonane są zgodnie z DIN 2605 / EN Kolanka w innych gatunkach, o innych kątach oraz promieniach R, dostępne są na zamówienie. s DZ R KOLANA NIERDZEWNE 1,5D 90* 304/304/316L /1.4307/ DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) PROMIEŃ (R) WAGA KG , ,5 / ,123 / 0, , / / ,183 / 1, / ,666 / 3, / / ,857 / 29, / / ,518 / 38, / / ,063 / 48, / / ,492 / 59, / / ,005 / 85,482 16

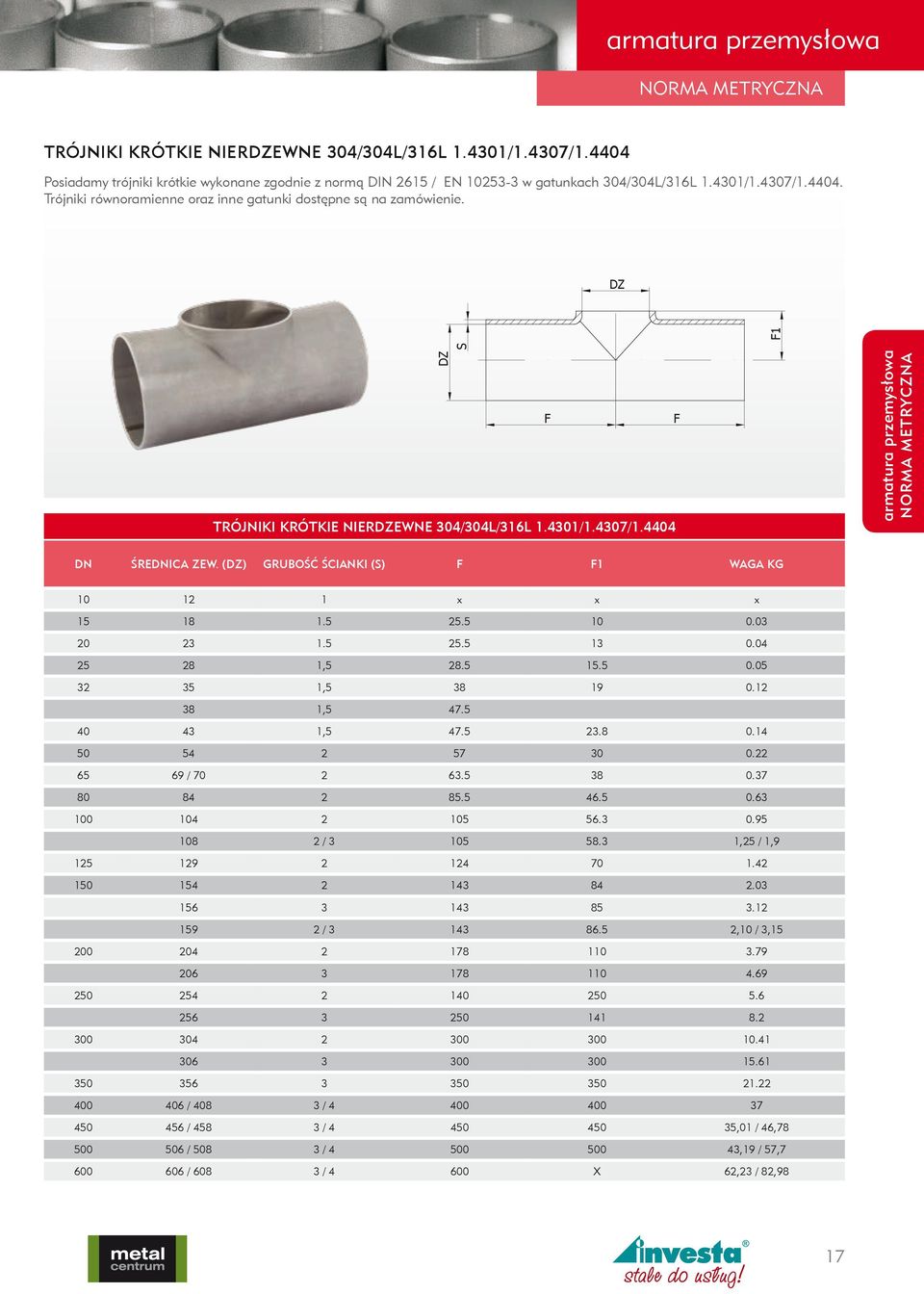

19 armatura przemysłowa NORMA METRYCZNA TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ Posiadamy trójniki krótkie wykonane zgodnie z normą DIN 2615 / EN w gatunkach 304/304L/316L /1.4307/ Trójniki równoramienne oraz inne gatunki dostępne są na zamówienie. DZ DZ S F1 F F TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ armatura przemysłowa NORMA METRYCZNA DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) F F1 WAGA KG x x x , , , , / / ,25 / 1, / ,10 / 3, / / / / ,01 / 46, / / ,19 / 57, / / X 62,23 / 82,98 17

20 armatura przemysłowa NORMA METRYCZNA REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ Na naszym składzie posiadamy redukcje symetryczne wykonane zgodnie z normą DIN 2616 / EN w gatunkach 304/304L/316L /1.4307/ Redukcje niesymetryczne oraz redukcje w innych gatunkach dostępne są na zamówienie. D1 D2 S H H=(D1-D2)x3 REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ DN ŚREDNICA D1 ŚREDNICA D2 GRUBOŚĆ ŚCIANKI (S) WYSOKOŚĆ H WAGA KG 10 x x x x x

21 armatura przemysłowa NORMA METRYCZNA armatura przemysłowa NORMA METRYCZNA 19

22 armatura przemysłowa NORMA METRYCZNA KOŁNIERZE PŁASKIE 304/304L/316L /1.4307/ wg DIN Ze składu oferujemy kołnierze wykonane zgodnie z normą DIN 2576 (PN10) oraz DIN 2577 ( PN16) w gatunkach 304/304L/316L /1.4307/ Kołnierze wg normy EN , na inne ciśnienia oraz w innych gatunkach dostępne są na zamówienie. DZ Dp DW Do G DN ŚREDNICA ZEW. RURY KOŁNIERZE PŁASKIE 304/304L/316L /1.4307/ wg DIN KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ DW G Dp liczba Do X X X X X X X X / / / / / / / /70 10/ / / / /

23 armatura przemysłowa NORMA METRYCZNA KOŁNIERZE ZAŚLEPIAJĄCE 304/304L/316L /1.4307/ wg DIN Posiadamy kołnierze wykonane zgodnie z normą DIN 2527 (PN10 / PN16) w gatunku 304/304L / Kołnierze wg normy EN , na inne ciśnienia oraz w innych gatunkach dostępne są na zamówienie. DZ Dp Do armatura przemysłowa NORMA METRYCZNA G KOŁNIERZE ZAŚLEPIAJĄCE 304/304L/316L /1.4307/ wg DIN DN KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ G Dp liczba Do 10 10/ / / / / / / / / / /

24 armatura przemysłowa NORMA METRYCZNA KOŁNIERZE LUŹNE NIERDZEWNE 304/304L/316L /1.4307/ wg DIN Wykonane zgodnie z DIN Stanowi komplet z kołnierzem wywijanym. W naszym magazynie składujemy kołnierze w gatunku 304/304L / Kołnierze wg normy EN oraz w innych gatunkach dostępne są na zamówienie. DZ Dp DW Do G KOŁNIERZE LUŹNE NIERDZEWNE DIN /304L/316L /1.4307/ DN ŚREDNICA ZEW. RURY KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ DW G Dp liczba Do x x x x x x x x / / / / / / / /70 10/ / / / / /

25 armatura przemysłowa NORMA METRYCZNA KOŁNIERZE PRZETŁACZANE 304/304L/316L /1.4307/ PN10 DIN 2642 Kołnierze stosowane są w przypadku gdy agresywne środowisko zewnętrzne nie dopuszcza zastosowania kołnierzy aluminiowych. Jednocześnie są one tańsze od nierdzewnych kołnierzy luźnych pozwalając łączyć wywijki w ciśnieniach do 10 BAR. Wykonane są zgodnie z DIN 2642, składowane w gatunkach 304/304L / DZ Dp armatura przemysłowa NORMA METRYCZNA Do G KOŁNIERZE PRZETŁACZANE 304/304L/316L /1.4307/ PN10 DIN 2642 DN ŚREDNICA ZEW. RURY KOŁNIERZ ŚRUBY WAGA DZ G Dp liczba Do /

26 armatura przemysłowa NORMA METRYCZNA KOŁNIERZE LUŹNE ALUMINIOWE Wykonane zgodnie z DIN 2642 ze specjalnego stopu aluminium, pozwalają na pracę w ciśnieniach do 10 BAR. Łącznie z wywijką są najtańszym i najbardziej polecanym rodzajem połączenia kołnierzowego. DZ Dp DW Do G DN ŚREDNICA ZEW. RURY KOŁNIERZE LUŹNE ALUMINIOWE KOŁNIERZ ŚRUBY WAGA CIŚNIENIE PN DZ DW G Dp liczba Do x x x x x x x x /

27 armatura przemysłowa NORMA METRYCZNA KOŁNIERZE WYWIJANE 304/304L/316L /1.4307/ W komplecie z kołnierzem luźnym (aluminiowym, nierdzewnym, przetłaczanym) stanowi najtańszy rodzaj połączenia kołnierzowego. Wywijki wykonane są zgodnie z DIN 2642, wytrzymują ciśnienie do PN10. Składowane w gatunkach 304/304L/316L /1.4307/ D1 H S D2 armatura przemysłowa NORMA METRYCZNA KOŁNIERZE WYWIJANE 304/304L/316L /1.4307/ DN ŚREDNICA D1 GRUBOŚĆ ŚCIANKI S D2 WYSOKOŚĆ H WAGA KG X X X X , , , / / ,216/0, / /18 0,342/0,

28 armatura przemysłowa NORMA METRYCZNA UCHWYTY RUROWE 304 BEZ / Z PRĘTEM DZ DZ UCHWYTY RUROWE 304 BEZ / Z PRĘTEM DN ŚREDNICA ZEW. (DZ) / / / / /

29 spożywcza NORMA DIN kolanka 28 trójniki 29 redukcje 30 uchwyty rurowe 31 złącza gwintowane 32 z złącza klampowe 34 z zawory motylowe 36 armatura spożywcza NORMA DIN

30 armatura spożywcza NORMA DIN KOLANA NIERDZEWNE 90* 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ARMATURĘ SPOŻYWCZĄ DO WSPAWANIA ORBITALNEGO. s DZ R KOLANA NIERDZEWNE 90* 304/304L/316L /1.4307/ DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) PROMIEŃ (R) WAGA KG , , ,

31 armatura spożywcza NORMA DIN TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ARMATURĘ SPOŻYWCZĄ DO WSPAWANIA ORBITALNEGO. DZ DZ F F armatura spożywcza NORMA DIN S F1 TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) F F1 WAGA KG * , , , * 12 X 1,5 TO TRÓJNIK RÓWNORAMIENNY 29

32 armatura spożywcza NORMA DIN REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ REDUKCJE NIESYMETRYCZNE DOSTĘPNE SĄ NA ZAMÓWIENIE. D1 D2 S H H=(D1-D2)x3 REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ DN ŚREDNICA D1 ŚREDNICA D2 GRUBOŚĆ ŚCIANKI (S) WYSOKOŚĆ H WAGA KG , , , , , , , , ,

33 armatura spożywcza NORMA DIN UCHWYTY RUROWE 304 BEZ / Z PRĘTEM DZ armatura spożywcza NORMA DIN DZ UCHWYTY RUROWE 304 BEZ / Z PRĘTEM DN ŚREDNICA ZEW. (DZ)

34 armatura spożywcza NORMA DIN ZŁĄCZA GWINTOWANE 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ZŁĄCZA Z KOŃCÓWKAMI DO ROZWALCOWANIA. D B C A E KRÓCIEC ZŁĄCZA GWINTOWANY 304/304L/316L DN ŚREDNICA ZEW. (DZ) A B C D E WAGA x 1/8" x 1,8" x 1,6" x 1/6" x 1/6" x 1/6" x 1/6" x 1/6" x 1/4" x 1/4" x 1/4" x 1/4" E A C B D KRÓCIEC ZŁĄCZA PŁASKI / STOŻKOWY 304/304L/316L DN ŚREDNICA ZEW. (DZ) A B C D E WAGA

35 armatura spożywcza NORMA DIN D B C A F E NAKRĘTKA ZŁĄCZA DIN 304/304L DN ŚREDNICA ZEW. (DZ) A B C D E F WAGA x 1/8" x 1/8" x 1/6" x 1/6" x 1/6" x 1/6" x 1/6" x 1/6" x 1/4" x 1/4" x 1/4" x 1/4" B C armatura spożywcza NORMA DIN A USZCZELKA ZŁĄCZA NBR / VITON / EPDM / SILICON DN ŚREDNICA ZEW. (DZ) A B C WAGA

36 armatura spożywcza NORMA DIN ZŁĄCZA KLAMPOWE TC 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ZŁĄCZA Z KOŃCÓWKAMI DO ROZWALCOWANIA. C B A D KRÓCIEC ZŁĄCZA TC 304/304L/316L DN ŚREDNICA ZEW. (DZ) A B C D WAGA

37 armatura spożywcza NORMA DIN A B KLAMRA ZŁĄCZA TC CIĘŻKA 304/304L DN ŚREDNICA ZEW. (DZ) A B armatura spożywcza NORMA DIN B C A USZCZELKA ZŁĄCZA TC EPDM / SILICON / NBR DN ŚREDNICA ZEW. (DZ) A B C WAGA

38 armatura spożywcza NORMA DIN ZAWORY MOTYLOWE / KLAPOWE Jesteśmy autoryzowanym dystrybutorem produktów firmy ALFA LAVAL, posiadającym referencje największych koncernów z branży spożywczej, kosmetycznej i farmaceutycznej. W swojej ofercie posiadamy: ZAWORY: motylowe, grzybowe, mix-proofy, membranowe, kulowe, zwrotne, próbkujące SYSTEMY: wyspy zaworowe, systemy mycia Cleaning - In - Place Na Państwa życzenie dostarczymy szczegółowe katalogi firmy ALFA LAVAL. E H1 ZAWORY MOTYLOWE / KLAPOWE DN ŚREDNICA ZEW. (DZ) E H Zawory motylowe w gatunku 304/316L ze sterowaniem ręcznym lub automatycznym, z końcówkami do wspawania, gwintowane lub kołnierzowe. Zawory dostarczamy z uszczelką EPDM/SILICON/FPM/NBR. 36

39 spożywcza NORMA SMS kolanka 38 trójniki 39 redukcje 40 uchwyty rurowe 41 złącza gwintowane 42 złącza klampowe 44 zawory motylowe 46 armatura spożywcza NORMA SMS

40 armatura spożywcza NORMA SMS KOLANA NIERDZEWNE 90* 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ARMATURĘ SPOŻYWCZĄ DO WSPAWANIA ORBITALNEGO. s DZ R KOLANA NIERDZEWNE 90* 304/304L/316L /1.4307/ DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) PROMIEŃ (R) WAGA KG ,2 / 1, ,2 / 1, ,2 / 1, , ,

41 armatura spożywcza NORMA SMS TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ARMATURĘ SPOŻYWCZĄ DO WSPAWANIA ORBITALNEGO. DZ DZ F F armatura spożywcza NORMA SMS S F1 TRÓJNIKI KRÓTKIE NIERDZEWNE 304/304L/316L /1.4307/ DN ŚREDNICA ZEW. (DZ) GRUBOŚĆ ŚCIANKI (S) F F1 WAGA KG ,2 / 1, ,2 / 1, ,2 / 1, , ,

42 S armatura spożywcza NORMA SMS REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ REDUKCJE NIESYMETRYCZNE DOSTĘPNE SĄ NA ZAMÓWIENIE. D1 D2 H H=(D1-D2)x3 REDUKCJE SYMETRYCZNE 304/304L/316L /1.4307/ DN ŚREDNICA D1 ŚREDNICA D2 GRUBOŚĆ ŚCIANKI (S) WYSOKOŚĆ H WAGA KG ,2 / 1, ,2 / 1, ,2 / 1,

43 armatura spożywcza NORMA SMS UCHWYTY RUROWE 304 BEZ / Z PRĘTEM armatura spożywcza NORMA SMS DZ DZ UCHWYTY RUROWE 304 BEZ / Z PRĘTEM DN ŚREDNICA ZEW. (DZ)

44 armatura spożywcza NORMA SMS ZŁĄCZA GWINTOWANE 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ZŁĄCZA Z KOŃCÓWKAMI DO ROZWALCOWANIA D KRÓCIEC ZŁĄCZA GWINTOWANY 304/304L/316L DN ŚREDNICA ZEW. (DZ) A B C D WAGA x 1/6" x 1/6" x 1/6" x 1/6" x 1/6" x 1/6" A C B B C A D KRÓCIEC ZŁĄCZA PŁASKI / STOŻKOWY 304/304L/316L DN ŚREDNICA ZEW. (DZ) A B C D WAGA

45 armatura spożywcza NORMA SMS D B C A E NAKRĘTKA ZŁĄCZA SMS 304/304L DN ŚREDNICA ZEW. (DZ) A B C D E WAGA x 1/6" x 1/6" x 1/6" x 1/6" x 1/6" x 1/6" A B armatura spożywcza NORMA SMS USZCZELKA ZŁĄCZA NBR / VITON / EPDM / SILICON DN ŚREDNICA ZEW. (DZ) A B WAGA

46 armatura spożywcza NORMA SMS ZŁĄCZA KLAMPOWE TC 304/304L/316L /1.4307/ NA ZAMÓWIENIE DOSTARCZAMY RÓWNIEŻ ZŁĄCZA Z KOŃCÓWKAMI DO ROZWALCOWANIA. C B A D KRÓCIEC ZŁĄCZA TC 304/304L/316L DN ŚREDNICA ZEW. (DZ) A B C D

47 armatura spożywcza NORMA SMS A B KLAMRA ZŁĄCZA TC CIĘŻKA 304 DN ŚREDNICA ZEW. (DZ) A B C B A armatura spożywcza NORMA SMS USZCZELKA ZŁĄCZA TC EPDM / SILICON / NBR DN ŚREDNICA ZEW. (DZ) A B C

48 armatura spożywcza NORMA SMS ZAWORY MOTYLOWE / KLAPOWE Jesteśmy autoryzowanym dystrybutorem produktów firmy ALFA LAVAL, posiadającym referencje największych koncernów z branży spożywczej, kosmetycznej i farmaceutycznej. W swojej ofercie posiadamy: ZAWORY: motylowe, grzybowe, mix-proofy, membranowe, kulowe, zwrotne, próbkujące SYSTEMY: wyspy zaworowe, systemy mycia Cleaning - In - Place Na Państwa życzenie dostarczymy szczegółowe katalogi firmy ALFA LAVAL. E H1 ZAWORY MOTYLOWE / KLAPOWE DN ŚREDNICA ZEW. (DZ) E H Zawory motylowe w gatunku 304/316L ze sterowaniem ręcznym lub automatycznym, z końcówkami do wspawania, gwintowane lub kołnierzowe. Zawory dostarczamy z uszczelką EPDM/SILICON/FPM/NBR. 46

49 gwintowana mufy 48 nyple jedno i dwustronnie gwintowane 49 zawory kulowe 2 częściowe 50 armatura gwintowana

50 armatura gwintowana MUFY A L MUFY DN ŚREDNICA ZEW. (DZ) Wymiar calowy (A) L /8" /4" /8" /2" /4" " /4" /2" " /2" " " 83 48

51 armatura gwintowana NYPLE JEDNOSTRONNIE GWINTOWANE NYPLE DWUSTRONNIE GWINTOWANE A A L DZ L DZ NYPLE JEDNOSTRONNIE GWINTOWANE DN ŚREDNICA ZEW. (DZ) Wymiar calowy (A) L /8" /4" /8" /2" /4" " /4" /2" " /2" " " 80 NYPLE DWUSTRONNIE GWINTOWANE DN ŚREDNICA ZEW. (DZ) Wymiar calowy (A) L /8" /4" /8" /2" /4" " /4" /2" " 100 armatura gwintowana /2" " "

52 armatura gwintowana ZAWORY KULOWE 2-częściowe GWINT/GWINT W H L ZAWORY KULOWE 2cz GWINT/GWINT DN ŚREDNICA ZEW. Wymiar calowy H L W /4" /8" /2" /4" " /4" /2" " /2" "

53 poradnik armatura wg różnych typoszeregów 52 odporność na media i odporność chemiczna elastycznych materiałów gumowych 53 tabela gatunków 54 normy DIN dla połączeń kołnierzowych 56 PORADNIK

54 poradnik ARMATURA WG RÓŻNYCH TYPOSZEREGÓW DN Cale DIN ISO METR DIN SMS ASTM 6 1/8 10,0 8,0x1,0 10,3 8 1/4 13,5 10,0x1,0 13,7 10 3/8 14,0 17,2 12,0x1,0 12,0x1,0 17,1 15 1/2 20,0 21,3 18,0x1,5 18,0x1,5 12,7 21,3 20 3/4 25,0 26,9 23,0x1,5 22,0x1,5 19,0 26, ,0 33,7 28,0x1,5 28,0x1,5 25,4 33, /4 38,0 42,4 35,0x1,5 34,0x1,5 42, /2 44,50 48,3 43,0x1,5 40,0x1,5 38,1 48, ,0 60,3 54,0x2,0 52,0x1,5 50,8 60, /2 76,10 76,1 69,0x2,0 70,0x2,0 63,5 73, ,90 88,9 84,0x2,0 85,0x2,0 76,1 88, ,0 114,3 104,0x2,0 104,0x2,0 101,6 114, ,0 139,7 129,0x2,0 129,0x2,0 127,0 141, ,0 168,3 154,0x2,0 154,0x2,0 152,0 168, ,0 219,1 204,0x2,0 219, ,0 273,0 254,0x2,0 273, ,0 323,9 304,0x2,0 323, ,0 355,6 354,0x2,0 355, ,0 406,4 406, ,0 457,2 457, ,0 508,0 508, ,0 609,6 609, ,0 711,2 711, ,0 812,8 812, ,0 914,4 914, , ,0 52

55 poradnik Odporność na media i odporność chemiczna elastycznych materiałów gumowych Informacja podana poniżej została pomyślana jako pomoc przy doborze najlepszego rodzaju gumy do konkretnego zastosowania. Nie można określić żywotności uszczelek gumowych, gdyż ma to wpływ wiele warunków: chemicznych, temperatury, mechanicznego zużycia itp. Ekstremalne temperatury, nawet jeżeli są z zakresu dopuszczalnych mogą skrócić żywotność uszczelek. Stopniowanie: 1 = nieodpowiednie 2 = ograniczona odporność 3 = normalna odporność 4 = wysoka odporność = nie zalecany z innych powodów Tabela zawiera dane, które są rezultatem naszych testów i zaleceń producentów surowców do produkcji uszczelek. Dane w tabeli powinny być traktowane orientacyjnie są one potwierdzane dla każdego konkretnego przypadku. Badania przeprowadzono w warunkach stałego kontaktu mediów z konkretnym produktem. W przypadku wątpliwości lub braku informacji radzimy skontaktować się bezpośrednio z nami. ISO R 1629 NBR HNBR EPDM Q FPM PTFE NOMENKLATURA ELASTYCZNYCH MATERIAŁÓW GUMOWYCH Nitryl Guma wodoroaktylonitrylowa Guma etylenowo-propylenowa Silikon Guma fluorowa Politetrafluoroetylen SYMBOL N H E Q F Wyroby mleczarskie (mleko, śmietana) Wyroby mleczarskie (wyroby z mleka kwaszonego) Wyroby piwowarskie (piwo, chmiel itp.) Wino i drożdże Tłuszcze zwierzęce i roślinne 100 C Woda i roztwory wodne <70 C Gorąca woda i para <130 C Skoncentrowane soki owocowe i oleje eteryczne <100 C Kwasy nieutleniające <80 C Kwasy utleniające <80 C Słabe roztwory zasadowe <100 C Silne roztwory zasadowe <100 C Oleje mineralne <110 C Hexany Benzole Alkohole Estry i ketony Etery Chlorek metylenu Ozon i warunki atmosferyczne PORADNIK

56 poradnik TABELA GATUNKÓW odpowiedniki norm skład chemiczny % EN europejska PN polska AISI/ASTM amerykańska DIN niemiecka GOST rosyjska SS szwedzka CSN czeska C max Si max Mn max H13 410S X6Cr13 0Ch , ferryty X2CrNi12 0,03 1 1, H C6Cr17 12Ch , H17T 430Ti 439 X3CrTi17 08Ch17T 0, H X12Cr13 12Ch13 15Ch13L ,08-0,15 1 1,5 martenzyty H X20Cr13 20Ch ,16-0,25 1 1, H13 420F X30Cr13 30Ch ,26-0,35 1 1, H X39Cr13 40Ch ,36-0, H X46Cr13 40Ch ,43-0, H17M X39CrMo17-1 0,33-0,45 1 1,5 stal nierdzewna i kwasoodporna austenity H18N9 304 X5CrNi Ch18N , H18N10 304L X2CrNi Ch18N , (304L) X2CrNi18-9 0, H18N9 301 X10CrNi ,05-0, LN X2CrNiN , H17N12M2T 316 X5CrNiMo Ch16N11M , H17N14M2 316L X2CrNiMo , LN X2CrNiMoN , L X2CrNiMo Ch17N14M , H22N24 M4TCu 904L N X1NiCrMoCu ,02 0, H18N9T 1H18N10T 0H18N10T 321 X6CrNiTi Ch18N10T 08Ch18N10T 09Ch18N10T 12Ch18N10T , H17N13M2T H18N10MT 316Ti X6CrNiMoTi Ch16N11M3T 10Ch17N13M2T , stal żaroodporna duplex ferryty austenity S X2CrNiN , LH18N10M2 X2CrNiMoN , S X2CrNiMoN , H13JS X10CrAlSi13 10Ch13SJu ,12 0,7-1, H18JS X10CrAlSi18 15Ch18SJu 0,12 0,7-1, H24JS (446) X10CrAlSi25 0,12 0,7-1, H20N12S2 309 X15CrNiSi Ch20N14S ,2 1,5-2, H25N20S X15CrNiSi Ch25N20S2 0,2 1,5-2, * H23N18 X16CrNi25-20 ChN20JuS 0,2 1,5-2, S X8CrNiSi Ch23N ,1 1, H16N36S2 330 X12NiCrSi , skład chemiczny i właściwości: stal nierdzewna i kwasoodporna wg PN-EN (blachy zimnowalcowane), stal żaroodporna wg PN-EN

57 poradnik skład chemiczny % właściwości fizyczne i mechaniczne P max S max Cr Ni Ti Mo inne twardość Hb/HV max wytrzymałość na rozciąganie Rm N/mm² granica plastyczności Rp0,2 N/mm² min wydłużenie przy zerwaniu A5 (%) min 0, ,04 0,015 10,5-12,5 0,3-1 N max 0, ,04 0, , x(C+N) +0,15 do 0, ,04 0,015 11,5-13,5 max 0, max ,04 0, max ,04 0, max ,04 0,015 12,5-14,5 240 max ,04 0,015 12,5-14,5 245 max ,04 0,015 15,5-17,5 max 1 0,80-1, max ,045 0, ,5 N max 0, ,045 0, N max 0, ,045 0,015 17,5-19, N max 0, ,045 0, ,5 0,8 N max 0, ,045 0, ,5 8,5-11,5 N 0,12-0, ,045 0,015 16,5-18, (5xC - 0,6) 2-2,5 N max 0, ,045 0,015 16,5-18, ,5 N max 0, ,045 0,015 16,5-18, ,5-3 N 0,12-0, ,045 0, ,5-15 2,5-3 N max 0, ,03 0, Cu 1,2-2 N max 0, ,045 0, xC - 0, ,045 0,015 16,5-18,5 10,5-13,5 5xC - 0,7 2-2, ,035 0, ,5-5,5 0,1-0,6 Cu 0,1-0,6 N 0,05-0, ,035 0, ,5 N 0,2-0, ,035 0, ,5-6,5 2,5-3,5 N 0,1-0, ,04 0, Al. 0,7-1, ,04 0, Al. 0,7-1, ,04 0, Al. 1,2-1, ,045 0, N max 0, ,045 0, N max 0, ,045 0, ,045 0, N max 0, ,045 0, N max 0, PORADNIK

58 poradnik NORMY DIN DLA POŁĄCZEŃ KOŁNIERZOWYCH Ciśnienie Norma Kołnierze zaślepiające DIN Kołnierze owalne, gwintowane, płaskie 2558 Kołnierze owalne gwintowane z szyjką Kołnierz gwintowany z szyjką Kołnierze płaskie Kołnierze szyjkowe Kołnierze luźne Kołnierze luźne, pierścienie do połączeń luźnych Kołnierze luźne, szyjki do połączeń luźnych

59 poradnik NOTATKI 57
