1 System rurowy JACOB

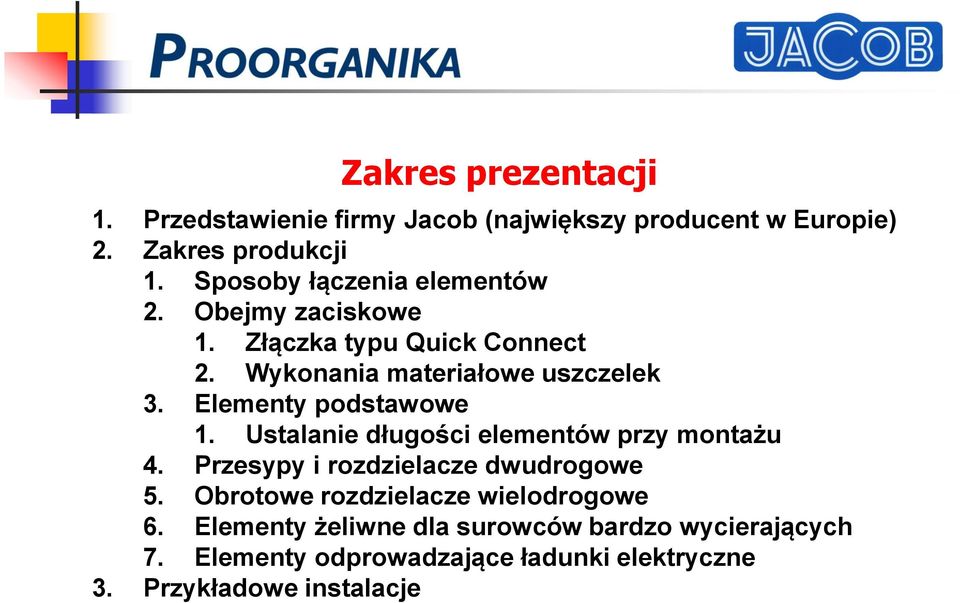

2 Zakres prezentacji 1. Przedstawienie firmy Jacob (największy producent w Europie) 2. Zakres produkcji 1. Sposoby łączenia elementów 2. Obejmy zaciskowe 1. Złączka typu Quick Connect 2. Wykonania materiałowe uszczelek 3. Elementy podstawowe 1. Ustalanie długości elementów przy montażu 4. Przesypy i rozdzielacze dwudrogowe 5. Obrotowe rozdzielacze wielodrogowe 6. Elementy żeliwne dla surowców bardzo wycierających 7. Elementy odprowadzające ładunki elektryczne 3. Przykładowe instalacje

3 Przedstawienie firmy JACOB Firma Fr. Jacob Söhne GmbH &Co została założona w 1924 r. i jest obecnie największym producentem systemów rurowych w Europie. Największy magazyn elementów gotowych w Europie 5100 m2 Widok firmy Jacob Söhne GmbH

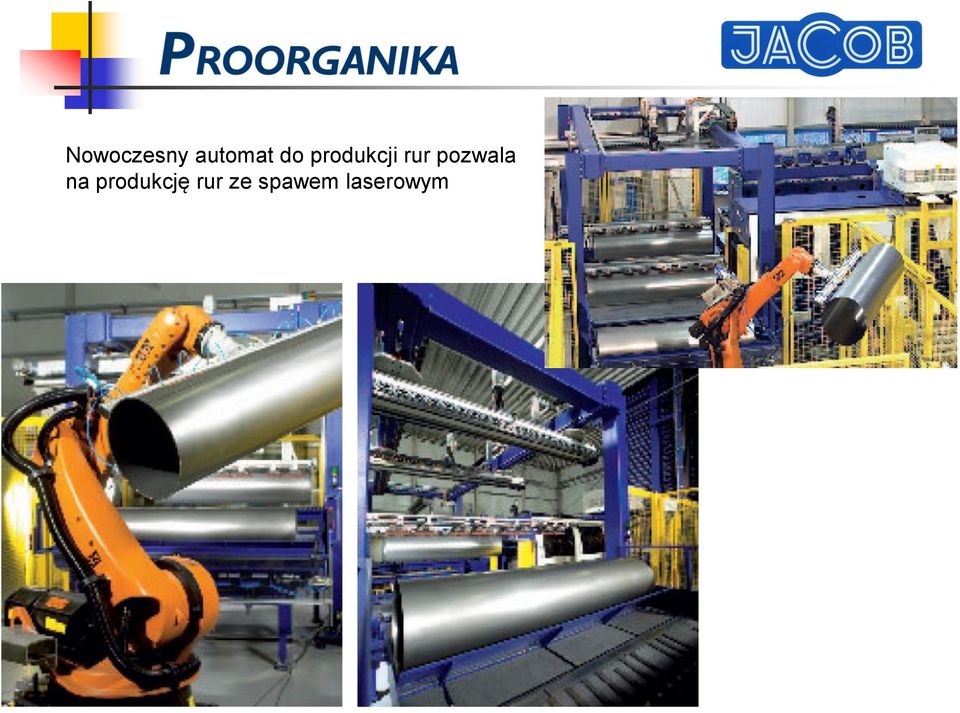

4 Nowoczesny automat do produkcji rur pozwala na produkcję rur ze spawem laserowym

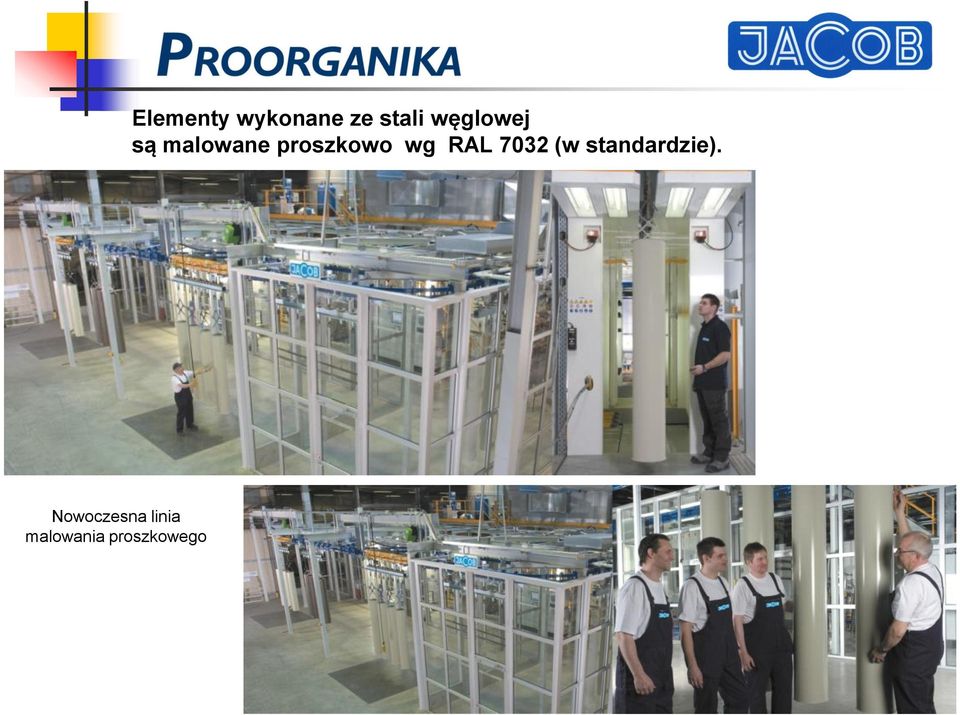

5 Nowoczesna linia malowania proszkowego Elementy wykonane ze stali węglowej są malowane proszkowo wg RAL 7032 (w standardzie).

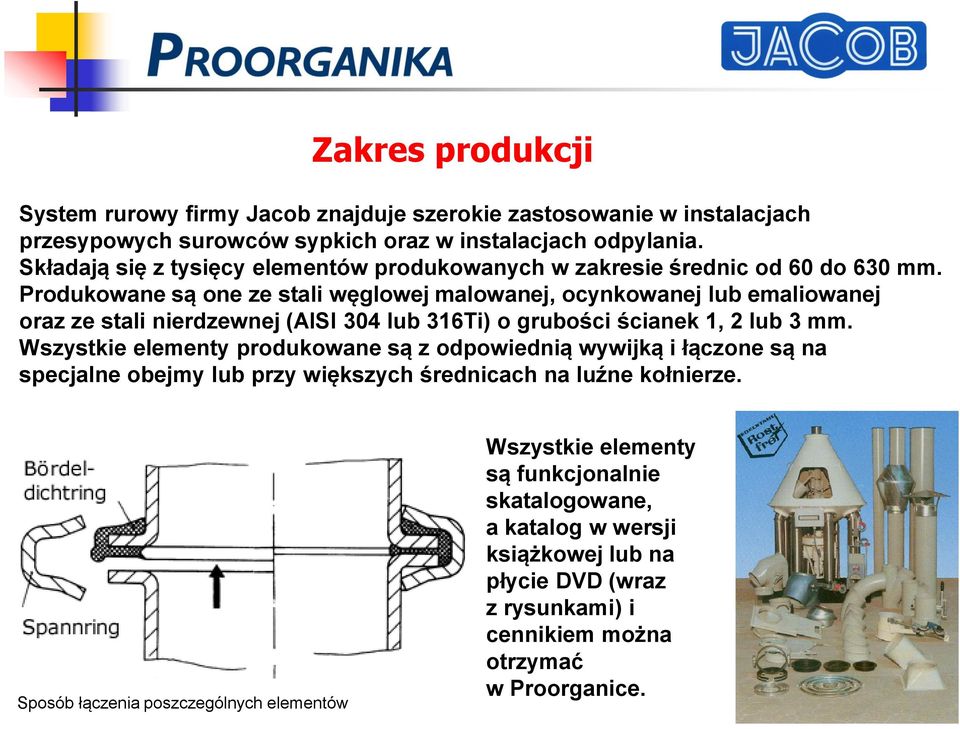

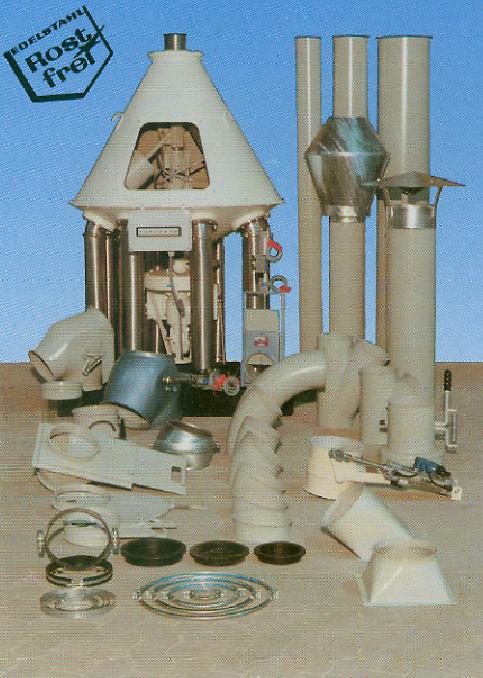

6 Zakres produkcji System rurowy firmy Jacob znajduje szerokie zastosowanie w instalacjach przesypowych surowców sypkich oraz w instalacjach odpylania. Składają się z tysięcy elementów produkowanych w zakresie średnic od 60 do 630 mm. Produkowane są one ze stali węglowej malowanej, ocynkowanej lub emaliowanej oraz ze stali nierdzewnej (AISI 304 lub 316Ti) o grubości ścianek 1, 2 lub 3 mm. Wszystkie elementy produkowane są z odpowiednią wywijką i łączone są na specjalne obejmy lub przy większych średnicach na luźne kołnierze. Sposób łączenia poszczególnych elementów Wszystkie elementy są funkcjonalnie skatalogowane, a katalog w wersji książkowej lub na płycie DVD (wraz z rysunkami) i cennikiem można otrzymać w Proorganice.

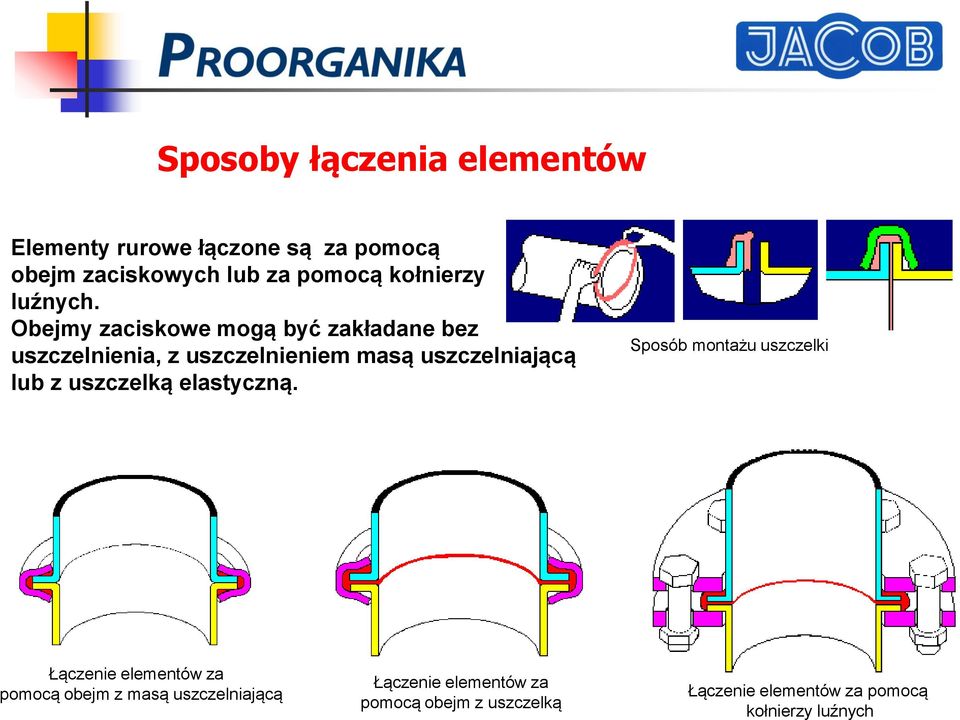

7 Sposoby łączenia elementów Elementy rurowe łączone są za pomocą obejm zaciskowych lub za pomocą kołnierzy luźnych. Obejmy zaciskowe mogą być zakładane bez uszczelnienia, z uszczelnieniem masą uszczelniającą lub z uszczelką elastyczną. Sposób montażu uszczelki Łączenie elementów za pomocą obejm z masą uszczelniającą Łączenie elementów za pomocą obejm z uszczelką Łączenie elementów za pomocą kołnierzy luźnych

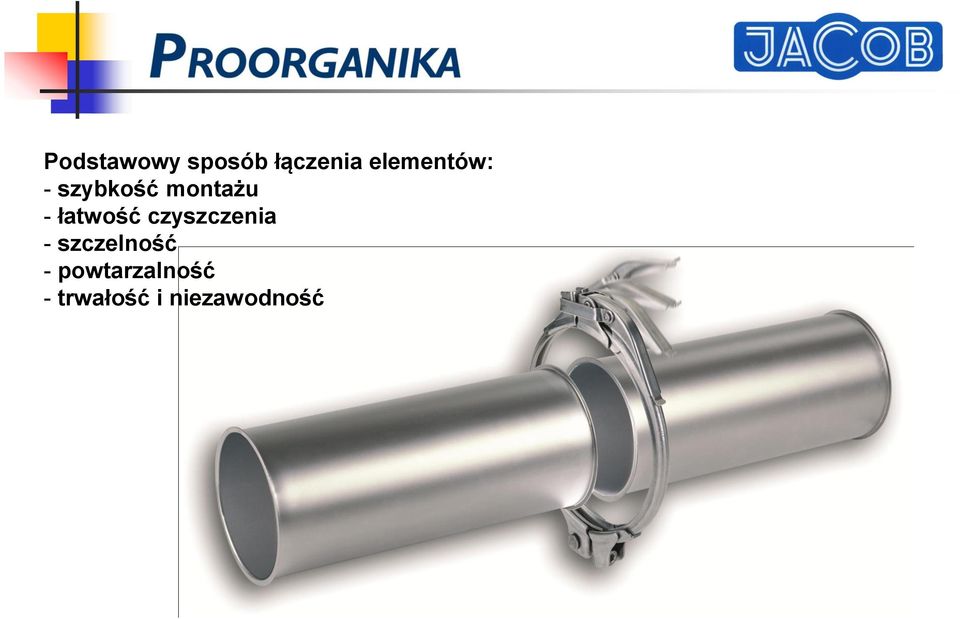

8 Podstawowy sposób łączenia elementów: - szybkość montażu - łatwość czyszczenia - szczelność - powtarzalność - trwałość i niezawodność

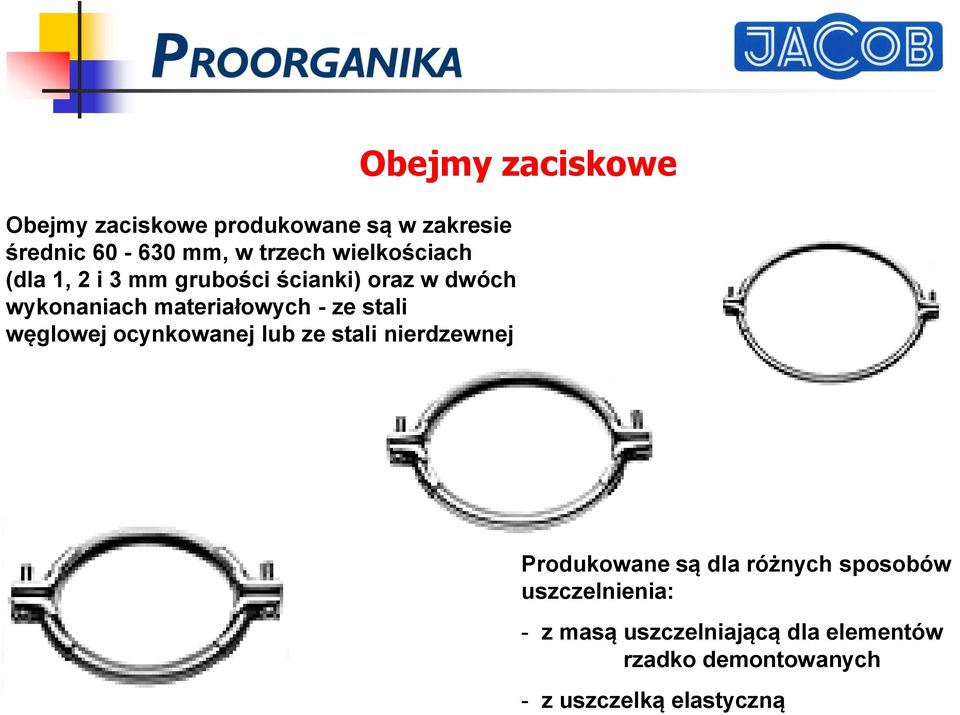

9 Obejmy zaciskowe Obejmy zaciskowe produkowane są w zakresie średnic mm, w trzech wielkościach (dla 1, 2 i 3 mm grubości ścianki) oraz w dwóch wykonaniach materiałowych - ze stali węglowej ocynkowanej lub ze stali nierdzewnej Produkowane są dla różnych sposobów uszczelnienia: - z masą uszczelniającą dla elementów rzadko demontowanych - z uszczelką elastyczną

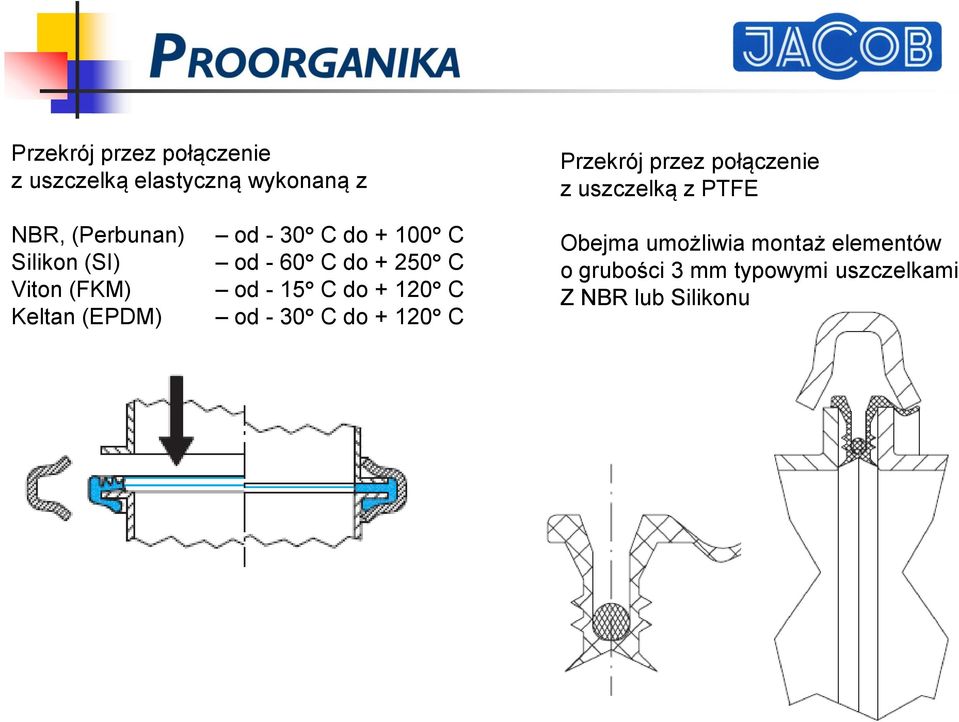

10 Przekrój przez połączenie z uszczelką elastyczną wykonaną z Przekrój przez połączenie z uszczelką z PTFE NBR, (Perbunan) Silikon (SI) Viton (FKM) Keltan (EPDM) od - 30 C do C od - 60 C do C od - 15 C do C od - 30 C do C Obejma umożliwia montaż elementów o grubości 3 mm typowymi uszczelkami Z NBR lub Silikonu

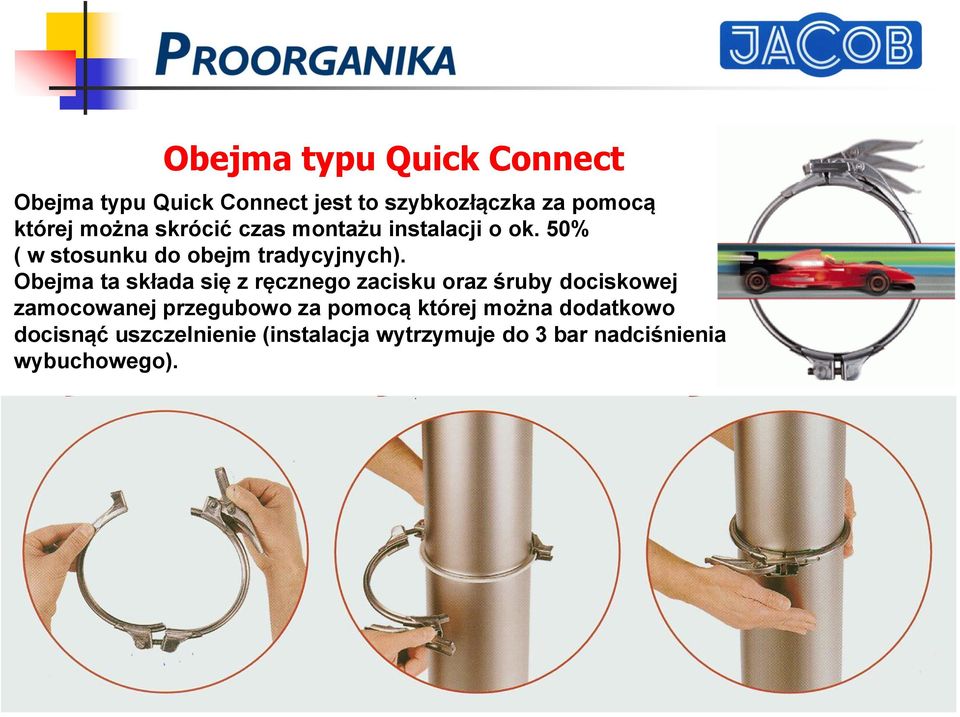

11 Obejma typu Quick Connect Obejma typu Quick Connect jest to szybkozłączka za pomocą której można skrócić czas montażu instalacji o ok. 50% ( w stosunku do obejm tradycyjnych). Obejma ta składa się z ręcznego zacisku oraz śruby dociskowej zamocowanej przegubowo za pomocą której można dodatkowo docisnąć uszczelnienie (instalacja wytrzymuje do 3 bar nadciśnienia wybuchowego).

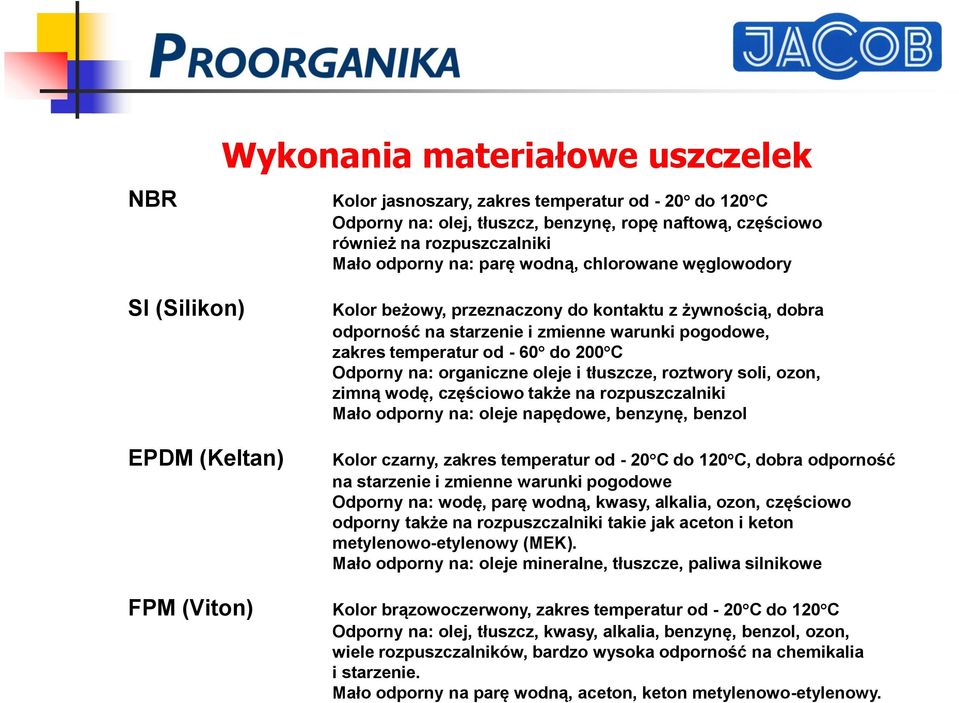

12 NBR Wykonania materiałowe uszczelek Kolor jasnoszary, zakres temperatur od - 20 do 120 C Odporny na: olej, tłuszcz, benzynę, ropę naftową, częściowo również na rozpuszczalniki Mało odporny na: parę wodną, chlorowane węglowodory SI (Silikon) EPDM (Keltan) FPM (Viton) Kolor beżowy, przeznaczony do kontaktu z żywnością, dobra odporność na starzenie i zmienne warunki pogodowe, zakres temperatur od - 60 do 200 C Odporny na: organiczne oleje i tłuszcze, roztwory soli, ozon, zimną wodę, częściowo także na rozpuszczalniki Mało odporny na: oleje napędowe, benzynę, benzol Kolor czarny, zakres temperatur od - 20 C do 120 C, dobra odporność na starzenie i zmienne warunki pogodowe Odporny na: wodę, parę wodną, kwasy, alkalia, ozon, częściowo odporny także na rozpuszczalniki takie jak aceton i keton metylenowo-etylenowy (MEK). Mało odporny na: oleje mineralne, tłuszcze, paliwa silnikowe Kolor brązowoczerwony, zakres temperatur od - 20 C do 120 C Odporny na: olej, tłuszcz, kwasy, alkalia, benzynę, benzol, ozon, wiele rozpuszczalników, bardzo wysoka odporność na chemikalia i starzenie. Mało odporny na parę wodną, aceton, keton metylenowo-etylenowy.

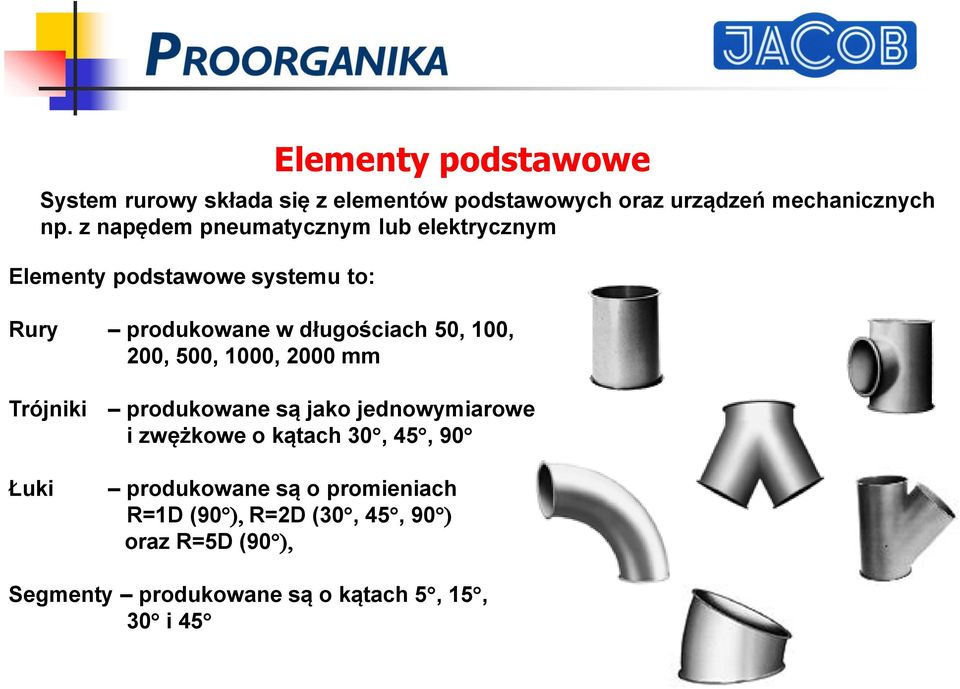

13 Elementy podstawowe systemu to: Elementy podstawowe System rurowy składa się z elementów podstawowych oraz urządzeń mechanicznych np. z napędem pneumatycznym lub elektrycznym Rury produkowane w długościach 50, 100, 200, 500, 1000, 2000 mm Trójniki produkowane są jako jednowymiarowe i zwężkowe o kątach 30, 45, 90 Łuki produkowane są o promieniach R=1D (90 ), R=2D (30, 45, 90 ) oraz R=5D (90 ), Segmenty produkowane są o kątach 5, 15, 30 i 45

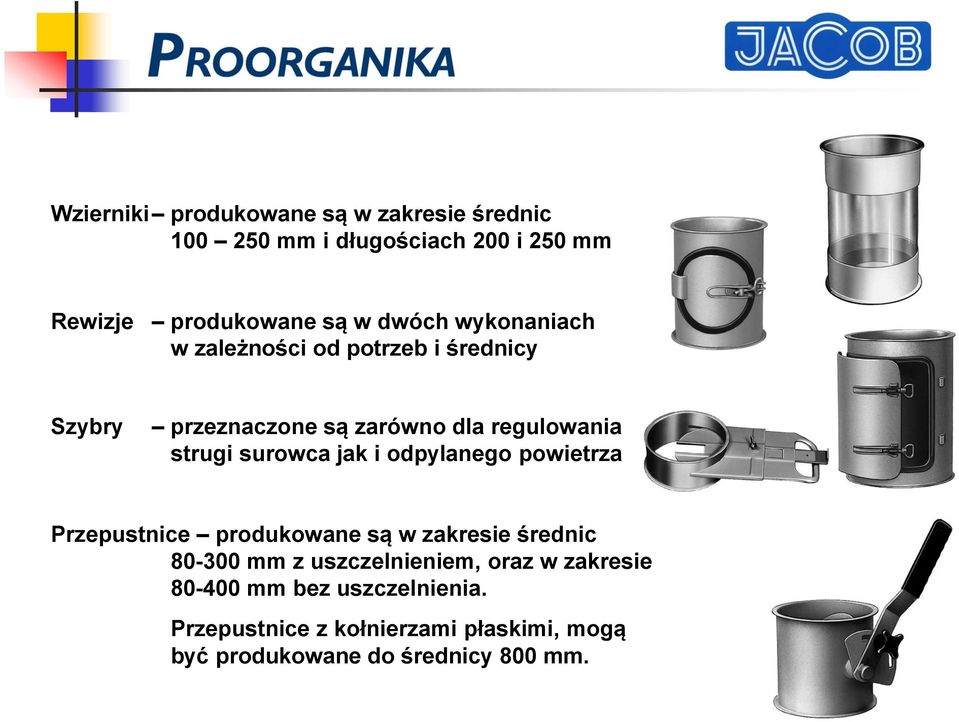

14 Wzierniki produkowane są w zakresie średnic mm i długościach 200 i 250 mm Rewizje produkowane są w dwóch wykonaniach w zależności od potrzeb i średnicy Szybry przeznaczone są zarówno dla regulowania strugi surowca jak i odpylanego powietrza Przepustnice produkowane są w zakresie średnic mm z uszczelnieniem, oraz w zakresie mm bez uszczelnienia. Przepustnice z kołnierzami płaskimi, mogą być produkowane do średnicy 800 mm.

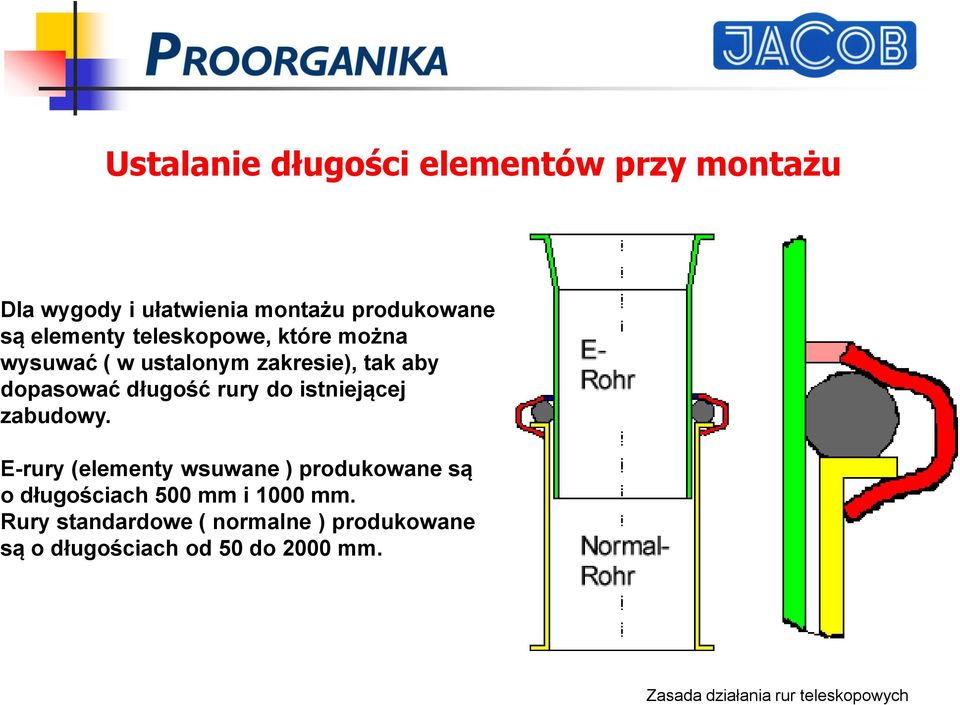

15 Ustalanie długości elementów przy montażu Dla wygody i ułatwienia montażu produkowane są elementy teleskopowe, które można wysuwać ( w ustalonym zakresie), tak aby dopasować długość rury do istniejącej zabudowy. E-rury (elementy wsuwane ) produkowane są o długościach 500 mm i 1000 mm. Rury standardowe ( normalne ) produkowane są o długościach od 50 do 2000 mm. Zasada działania rur teleskopowych

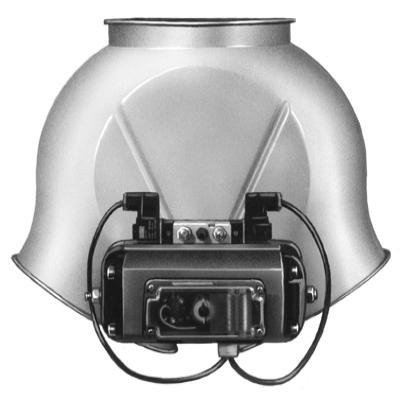

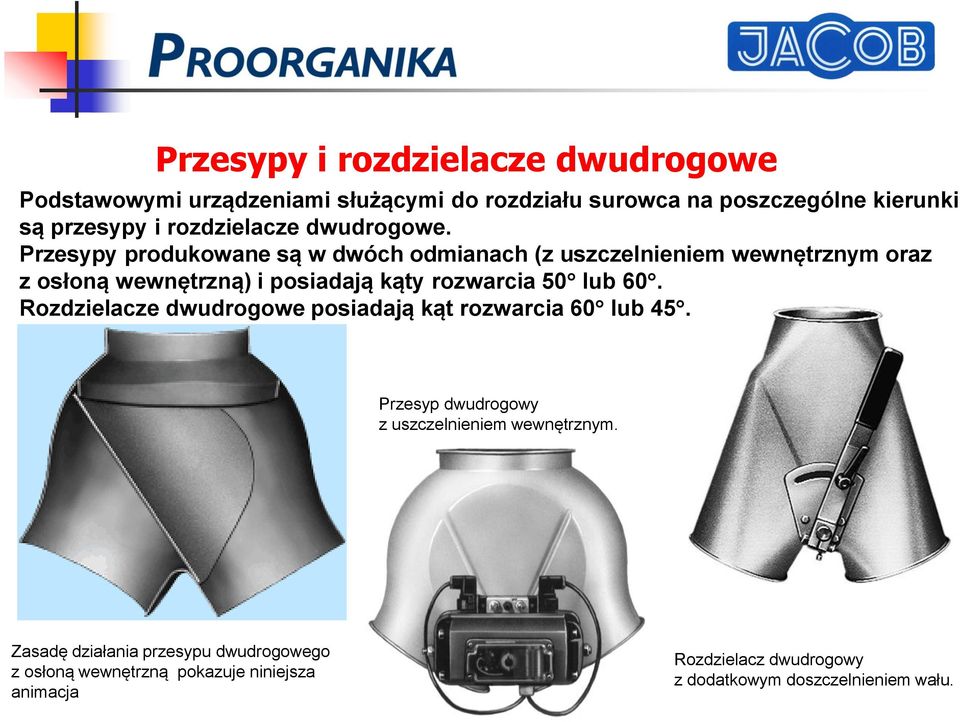

16 Przesypy i rozdzielacze dwudrogowe Podstawowymi urządzeniami służącymi do rozdziału surowca na poszczególne kierunki są przesypy i rozdzielacze dwudrogowe. Przesypy produkowane są w dwóch odmianach (z uszczelnieniem wewnętrznym oraz z osłoną wewnętrzną) i posiadają kąty rozwarcia 50 lub 60. Rozdzielacze dwudrogowe posiadają kąt rozwarcia 60 lub 45. Przesyp dwudrogowy z uszczelnieniem wewnętrznym. Zasadę działania przesypu dwudrogowego z osłoną wewnętrzną pokazuje niniejsza animacja Rozdzielacz dwudrogowy z dodatkowym doszczelnieniem wału.

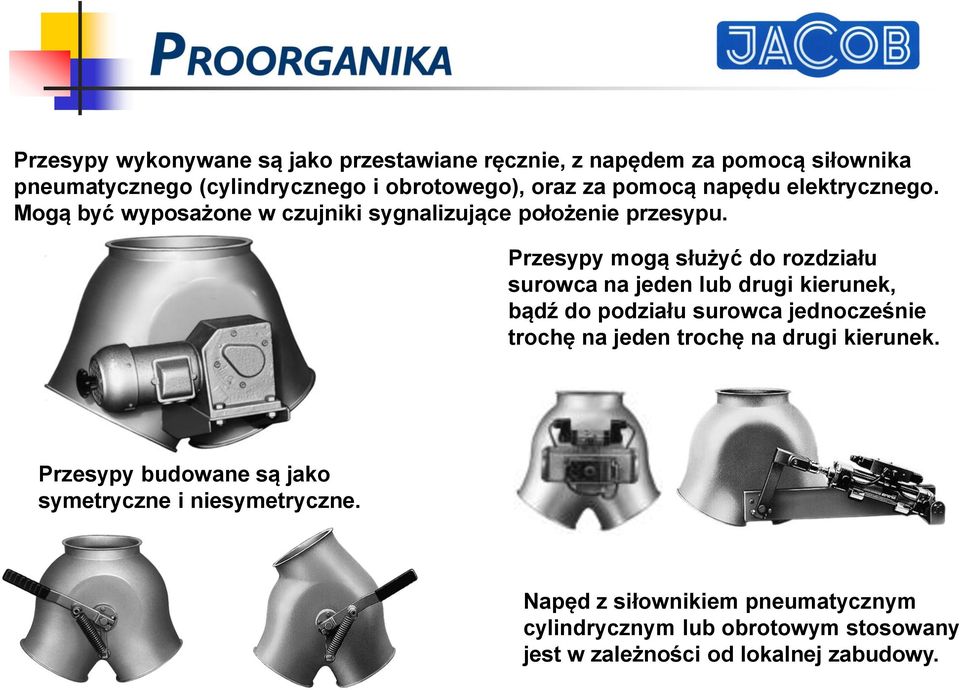

17 Przesypy wykonywane są jako przestawiane ręcznie, z napędem za pomocą siłownika pneumatycznego (cylindrycznego i obrotowego), oraz za pomocą napędu elektrycznego. Mogą być wyposażone w czujniki sygnalizujące położenie przesypu. Przesypy mogą służyć do rozdziału surowca na jeden lub drugi kierunek, bądź do podziału surowca jednocześnie trochę na jeden trochę na drugi kierunek. Przesypy budowane są jako symetryczne i niesymetryczne. Napęd z siłownikiem pneumatycznym cylindrycznym lub obrotowym stosowany jest w zależności od lokalnej zabudowy.

18 Obrotowe rozdzielacze wielodrogowe Największymi urządzeniami produkowanymi przez firmę Jacob są wielodrogowe obrotowe rozdzielacze surowców. Produkowane są z kątem wysypu 45 i 60 oraz w zakresie od 4 do 20 wylotów z jednego zasypu. Produkowane są w zakresie następujących średnic w zależności od typu od 80 do 200 mm, lub od 100 do 300 mm.

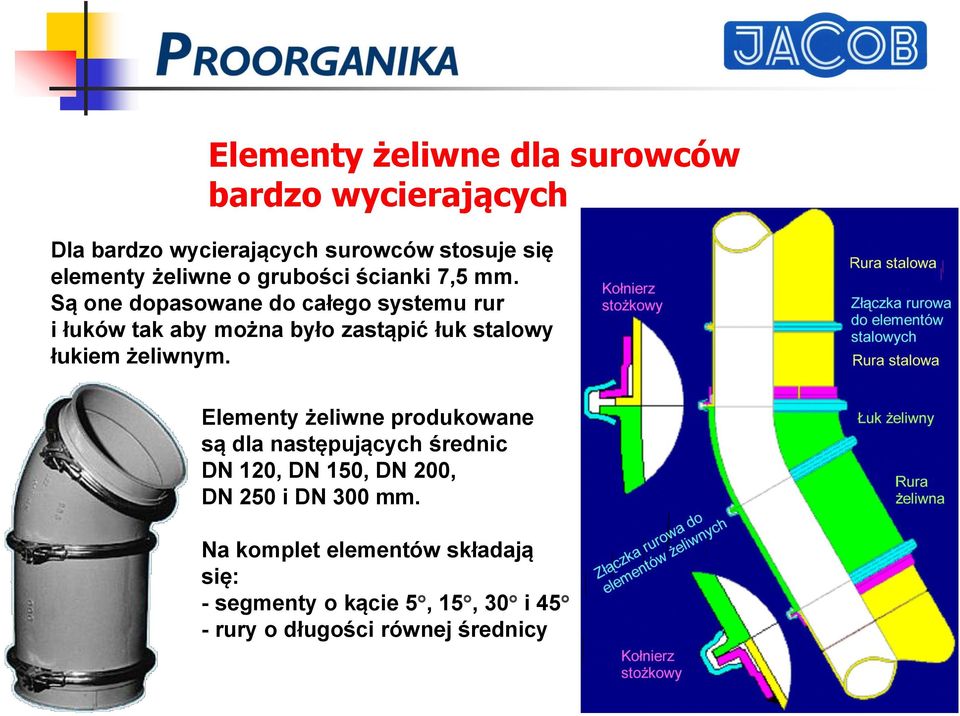

19 Elementy żeliwne dla surowców bardzo wycierających Dla bardzo wycierających surowców stosuje się elementy żeliwne o grubości ścianki 7,5 mm. Są one dopasowane do całego systemu rur i łuków tak aby można było zastąpić łuk stalowy łukiem żeliwnym. Elementy żeliwne produkowane są dla następujących średnic DN 120, DN 150, DN 200, DN 250 i DN 300 mm. Na komplet elementów składają się: - segmenty o kącie 5, 15, 30 i 45 - rury o długości równej średnicy

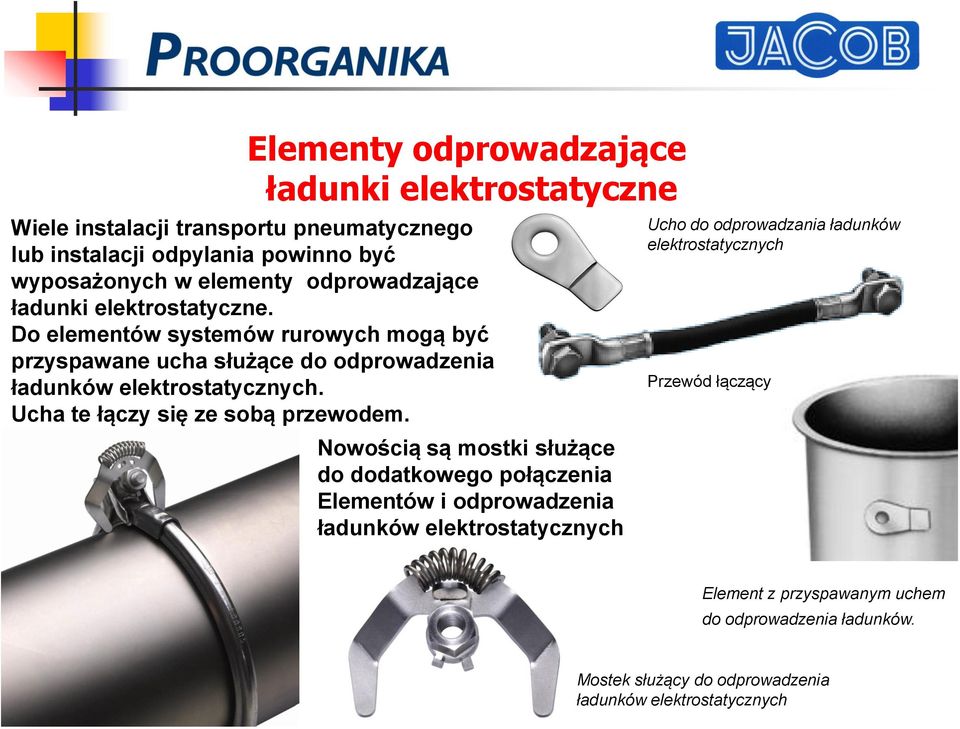

20 Elementy odprowadzające ładunki elektrostatyczne Wiele instalacji transportu pneumatycznego lub instalacji odpylania powinno być wyposażonych w elementy odprowadzające ładunki elektrostatyczne. Do elementów systemów rurowych mogą być przyspawane ucha służące do odprowadzenia ładunków elektrostatycznych. Ucha te łączy się ze sobą przewodem. Nowością są mostki służące do dodatkowego połączenia Elementów i odprowadzenia ładunków elektrostatycznych Ucho do odprowadzania ładunków elektrostatycznych Przewód łączący Element z przyspawanym uchem do odprowadzenia ładunków. Mostek służący do odprowadzenia ładunków elektrostatycznych

21 Przykładowe instalacje

22 Instalacja przesypowa mąki ( zdjęcia instalacji w trakcie budowy ).

23 Instalacja przesypowa ryżu

24 Instalacja przesypowa cukru

25 Przykładowe instalacje odpylania linii produkcyjnej.

26

27 Przykładowe instalacje przesypowe z przesypami dwudrogowymi oraz wielodrogowymi obrotowymi rozdzielaczami surowców sypkich.
