Ognioodporne izolacje KATALOG PRODUKTÓW 0,037.

Transkrypt

1 Ognioodporne izolacje KATALOG PRODUKTÓW ,037

2 Ognioodporne izolacje Wełna mineralna wysokiej jakości Obiekty referencyjne Produkty z wełny mineralnej ISOROC, dzięki swojej wysokiej izolacyjności cieplnej i akustycznej oraz wysokiej ognioodporności (klasa A1), przyczyniają się do oszczędzania energii i stwarzania przyjemnego klimatu w pomieszczeniach, zapewniając bezpieczeństwo pożarowe i lepszy komfort życia. ISOROC Polska S.A. stale poszerza swoją ofertę o nowe produkty, dopasowując ją do potrzeb rynku krajowego a także do wymagających rynków krajów europejskich. Wybierając produkty ISOROC zyskują Państwo bezpieczeństwo, komfort i PEWNOŚĆ, że stosują produkt najwyższej jakości (potwierdzają to bieżące kontrole zgodne z wymogami normy ISO 9001:2008 oraz znak CE dla wszystkich produktów ISOROC). Wrocław, Plac Grunwaldzki - ISOFAS Warszawa, Osiedle Kameralne ISOFAS/ISOVENT-MW Warszawa, ul. Złota - ISOACOUSTIC 2

3 Katalog Produktów 2016v2. WEŁNA MINERALNA NA NAJWYŻSZYM POZIOMIE Termoizolacja zimą i latem Ochrona przed ogniem Ochrona przed wilgocią Ochrona przed hałasem Produkt naturalny 3

4 Ognioodporne izolacje ZASTOSOWANIA PRODUKTÓW ISOROC Poddasza użytkowe X Stropy na legarach X Stropodachy wentylowane X Sufity podwieszane X Konstrukcje szkieletowe X Ścianki działowe X Ściany osłonowe X Ściany trójwarstwowe X ISOROOF-T ISOPANEL-D ISOROOF ISOROOF-B ISOLOOSE ISOLAM-G NOWOŚĆ ISOFAS-LMG ISOFAS-LM fazowany ISOFAS-LM ISOFAS-P ISOPANEL ISOFAS ISOPANEL-W ISOVENT ISOVENT-MW MOŻLIWE ZASTOSOWANIE ISOVENT-M REKOMENDOWANE ZASTOSOWANIE X ISOACOUSTIC NOWOŚĆ ISOLIGHT PRODUKTY X X X X Fasady wentylowane X Ściany zewnętrzne - metoda lekka sucha X Ściany zewnętrzne - metoda ciężka sucha X Ściany zewnętrzne - metoda lekka mokra Stropy nad nieogrzewanymi pomieszczeniami X Stropodachy wentylowane i poddasza Podłogi pływające na gruncie i stropie X Dachy płaskie Izolacja cieplna poddasza Izolacja akustyczna ścian działowych Izolacja cieplna ścian zewnętrznych 4 Izolacja cieplna podłóg Izolacja cieplna dachów płaskich Izolacja cieplna stropów

5 Katalog Produktów 2016v2. SPIS TREŚCI BUDOWNICTWO OGÓLNE ISOLIGHT...6 poddasza, stropy na legarach, ścianki działowe, sufity podwieszane, konstrukcje stalowe, stropodachy wentylowane. ISOACOUSTIC...7 ściany zewnętrzne ocieplane metodą lekką-suchą z elewacją paneli (np. blachy, deski, siding, itp.), ściany z okładziną kamienną, szklaną, itp., stropy od spodu z okładziną (sufity podwieszane), w konstrukcjach wewnętrznych ścianek działowych, ściany szczelinowe z wentylowaną i niewentylowaną szczeliną powietrzną, wypełnienia konstrukcji szkieletowych, drewnianych lub stalowych, stropodachy wentylowane FASADY WENTYLOWANE ISOVENT...8 ściany zewnętrzne ocieplane metodą lekką-suchą z elewacją z paneli (np. z blachy, deski, siding), ściany trójwarstwowe, ściany zewnętrzne z elewacją z kamienia lub szkła, ściany szkieletowe, ściany działowe, trójwarstwowe ściany fundamentowe, izolacja akustyczna w ekranach akustycznych, izolacja termiczna w systemach kominowych ISOPANEL-W...9 ściany zewnętrzne ocieplane metodą lekką-suchą z elewacją z paneli (np. z blachy, deski, siding), ściany trójwarstwowe, ściany zewnętrzne z elewacją z kamienia lub szkła, ściany szkieletowe, ściany działowe, trójwarstwowe ściany fundamentowe, izolacja akustyczna w ekranach akustycznych ISOVENT-M...10 ściany zewnętrzne ocieplane metodą lekką-suchą z elewacją paneli (np. blachy, deski, siding, itp.), ściany trójwarstwowe, ściany zewnętrzne z elewacją z kamienia lub szkła, ściany szkieletowe, ściany działowe, trójwarstwowe ściany fundamentów ISOVENT-MW...11 ściany zewnętrzne ocieplane metodą lekką-suchą z elewacją paneli (np. blachy, deski, siding, itp.), ściany trójwarstwowe, ściany zewnętrzne z elewacją z kamienia lub szkła, ściany szkieletowe, ściany działowe, trójwarstwowe ściany fundamentów FASADY - METODA LEKKA-MOKRA ETICS ISOFAS /ISOFAS-P ściany zewnętrze ocieplane metodą lekką-mokrą (ETICS) ISOFAS-LM...14 ściany zewnętrzne oraz stropy nad nieogrzewanymi pomieszczeniami, np. stropy garaży, piwnic, ocieplone metodą lekką-mokrą (ETICS) STROPY GARAŻY I PIWNIC ISOFAS-LM (fazowany)...15 stropy nad pomieszczeniami nieogrzewanymi, np. stropy garaży, piwnic, itp. ocieplonych w systemie garażowym (metodą natryskową) ISOFAS-LMG (fazowany, gruntowany)...16 stropy nad pomieszczeniami nieogrzewanymi, np. stropy garaży, piwnic, itp. ocieplonych w systemie garażowym (metodą natryskową) ISOLAM-G (fazowany, gruntowany)...17 stropy nad pomieszczeniami nieogrzewanymi, np. stropy garaży, piwnic, itp. ocieplonych w systemie garażowym (metodą natryskową) STROPODACHY WENTYLOWANE ISOLOOSE...18 stropodachy wentylowane, ściany szczelinowe, poddasza nieużytkowe na stropie masywnym. DACHY PŁASKIE ISOROOF...19 stropodachy niewentylowane w dachach płaskich do izolacji w systemie jednowarstwowym, izolacja podłóg pod wylewkę betonową ISOROOF-B...20 stropodachy niewentylowane w dachach płaskich do izolacji w systemie jednowarstwowym, a także izolacja podłóg pod podkładem posadzkowym ISOROOF-T - System ISODACH...21 stropodachy niewentylowane w dachach płaskich do izolacji w systemie dwuwarstwowym ISODACH (warstwa wierzchnia) ISOPANEL-D - SystemISODACH...22 stropodachy niewentylowane w dachach płaskich do izolacji w systemie dwuwarstwowym ISODACH (warstwa podkładowa) ROZWIĄZANIA ALTERNATYWNE ISOPANEL...23 ściany zewnętrzne ocieplane metodą lekką-mokrą (ETICS) 5

6 BUDOWNICTWO OGÓLNE ISOLIGHT Płyty z wełny mineralnej Budownictwo ogólne Parametry: Ognioodporne izolacje ISOLIGHT MW-EN T4-DS(70,90)-CS(10)0,5-WS-WL(P)-MU1 Zastosowanie: Do izolacji termicznej, akustycznej i ogniowej: poddaszy pomiędzy krokwiami, podłóg między legarami, stropów od spodu z okładziną (sufitów podwieszanych), w konstrukcjach wewnętrznych ścianek działowych, ścian szczelinowych z wentylowaną i niewentylowaną szczeliną powietrzną, wypełnień konstrukcji szkieletowych, drewnianych lub stalowych, stropodachów wentylowanych (dwudzielnych). Właściwości: lekkie, sprężyste, łatwo dopasowują się do izolowanej powierzchni, łatwe w obróbce montażu, niepalne, doskonale spełniające rolę zabezpieczenia przeciwpożarowego, hydrofobizowane (nie chłoną wilgoci), szczelnie wypełniają izolowane przestrzenie, dzięki czemu podczas montażu skutecznie unika się powstawania mostków termicznych, produkowane z naturalnych surowców, zapewniają odpowiedni komfort cieplny i pozwalają ścianom oddychać, odporne na korozję chemiczną i biologiczną, nie ulegają degradacji, trwałością przewyższają tworzywa sztuczne. Ocieplenie dachu skośnego Poziomy lub tolerancje Deklarowane właściwości wyrobu wg Metoda Jedn. Kody A1: badania miary klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 <100 mm [mm/%] - 3mm / + 5% 823 T4 (klasa tolerancji wymiarów) 100 mm [%/mm] - 3% / + 5mm Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10)0,5 0,5 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej [kg/m 2 ] WL(P) 3, [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,037 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 35 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,35 2,00 2,70 4,05 5,40 Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilość palet] ,00 120,0 78, ,00 80,0 78, ,00 60,0 62, , ,0 78, ,50 50,0 78, ,00 40,0 78, ,50 30,0 78, Płyta gipsowa 2 - ISOLIGHT 3 - Szczelina powietrza 4 - Deskowanie 5 - Pokrycie dachu 6

7 Zastosowanie: Do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką-suchą z okładziną kamienną, szklaną, PCV, itp., poddaszy, pomiędzy krokwiami, podłóg między legarami, stropodachów wentylowanych (dwudzielnych), stropów od spodu z okładziną (sufitów podwieszanych), w konstrukcjach wewnętrznych ścianek działowych, ścian szczelinowych z wentylowaną i niewentylowaną szczeliną powietrzną, wypełnień konstrukcji drewnianych lub stalowych. Właściwości: ISOACOUSTIC Płyty z wełny mineralnej Budownictwo ogólne lekkie, sprężyste, łatwo dopasowują się do izolowanej powierzchni, łatwe w obróbce i montażu, niepalne, doskonale spełniające rolę zabezpieczenia przeciwpożarowego, hydrofobizowane (nie chłoną wilgoci), szczelnie wypełniają izolowane przestrzenie, dzięki czemu podczas montażu skutecznie unika się powstawania mostków termicznych, produkowane z naturalnych surowców, zapewniają odpowiedni komfort cieplny i pozwalają ścianom oddychać, odporne na korozję chemiczną i biologiczną. Ocieplenie ściany zewnętrznej trójwarstwowej Parametry: Wymiary i pakowanie Katalog Produktów 2016v2. ISOACOUSTIC MW-EN T4-DS(70,90)-CS(10)0,5-WS-WL(P)-MU1-AW0,80 d=50 74 mm MW-EN T4-DS(70,90)-CS(10)0,5-WS-WL(P)-MU1-AW0,90 d= mm Poziomy lub tolerancje Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 <100 mm [mm/%] - 3mm / + 5% 823 T4 (klasa tolerancji wymiarów) 100 mm [%/mm] - 3% / + 5mm Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10)0,5 0,5 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej Poziom ważonego współczynnika pochłaniania dżwięku [kg/m 2 ] WL(P) 3, [-] MU1 1 <75 mm AW0,80 0,80 EN ISO [-] 75 mm AW0,90 0,90 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,036 Reakcja na ogień Od A Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 50 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu Długość [mm] Opór cieplny R D [m 2 K/W] 1,35 2,05 2,75 4,15 5,55 Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilo palet] ,20 115, ,80 76, , , ,40 38, ,80 28,8 74,88 13 BUDOWNICTWO OGÓLNE W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. 1 - Tynk mineralny 2 - Pustaki ceramiczne 3 - Szczelina wentylacyjna 4 - ISOACOUSTIC 5 - Łącznik 6 - Pustaki ceramiczne 7 - Tynk 7

8 FASADY WENTYLOWANE Zastosowanie: Płyty z wełny mineralnej stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką-suchą z okładziną kamienną, szklaną, PCV, itp., ścian trójwarstwowych, ścian szkieletowych, ścian działowych, trójwarstwowych ścian fundamentowych, w systemach kominowych, w ekranach akustycznych. Właściwości: ISOVENT Płyty z wełny mineralnej Elewacje zewnętrzne lekkie, podwyższone parametry mechaniczne pozwalające na zastosowanie ich do izolacji ścian zewnętrznych ocieplanych metodą lekką-suchą, niepalne, doskonale spełniają rolę zabezpieczenia przeciwpożarowego budynku, sprężyste, łatwo dopasowują się do izolowanych powierzchni, hydrofobizowane (nie chłoną wilgoci), produkowane z naturalnych surowców, odporne na korozję chemiczną i biologiczną, trwałością przewyższają tworzywa sztuczne, zapewniają odpowiedni komfort cieplny. Parametry: Ognioodporne izolacje ISOVENT MW-EN T4-DS(70,90)-CS(10)15-WS-WL(P)-MU1-AW1,00 Poziomy lub tolerancje Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 (klasa tolerancji <100 mm [mm/%] - 3mm/ + 5% 823 T4 wymiarów) 100 mm [%/mm] - 3% / + 5mm Prostokątność S b 824 [mm/m] [-] 5 Płaskość S max 825 [mm] [-] 6 ± 1,0 (zmiana grubości, Stabilność wymiarowa w określonych warunkach [%] 1604 DS(70,90) długości i szerokości) temperatury i wilgotności względnej [mm/m] ± 1 (zmiana płaskości) Naprężenia ściskające przy 10% odkształceniu względnym 826 [kpa] CS(10)15 15 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu [kg/m 2 ] WL(P) 3,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 Poziom ważonego współczynnika pochłaniania dźwięku EN ISO [-] AW1,00 1,00 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,036 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 90 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 2,20 2,75 4,15 5,55 Ocieplenie ściany zewnętrznej z drewnianych bali 1 - Tynk mineralny 2 - Pustaki ceramiczne 3 - Szczelina wentylacyjna 4 - ISOVENT 5 - Łącznik 6 - Pustaki ceramiczne 7 - Tynk Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilość palet] , , , , , , , ,40 74,

9 Płyty z wełny mineralnej z okładziną z welonu szklanego stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką-suchą z okładziną kamienną, szklaną, PCV, itp., ścian trójwarstwowych, ścian szkieletowych, ścian działowych, trójwarstwowych ścian fundamentowych, w ekranach akustycznych. Cechy szczególne: Właściwości: ISOPANEL-W Płyty z wełny mineralnej z welonem szklanym Elewacje zewnętrzne Płyty laminowane są okładziną z welonu szklanego, który stanowi doskonałą wiatroizolację! niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), hydrofobizowane (nie chłoną wilgoci), łatwe w obróbce i montażu, zapewniają odpowiedni komfort akustyczny, produkt z naturalnych surowców, odporne na korozję chemiczną i biologiczną. Parametry: Katalog Produktów 2016v2. ISOPANEL-W MW-EN T3-DS(70,90)-CS(10)15-TR5-WS-MU1 Poziomy lub tolerancje Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 (klasa tolerancji <100 mm [mm/%] - 3mm / + 10% 823 T3 wymiarów) 100 mm [%/mm] - 3% / + 10mm Prostokątność S b 824 [mm/m] [-] 5 Płaskość S max 825 [mm] [-] 6 ± 1,0 (zmiana grubości, Stabilność wymiarowa w określonych warunkach [%] 1604 DS(70,90) długości i szerokości) temperatury i wilgotności względnej [mm/m] ± 1 (zmiana płaskości) Naprężenia ściskające przy 10% odkształceniu względnym 826 [kpa] CS(10)15 15 Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych 1607 [kpa] TR5 5 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,036 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 110 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,35 2,20 2,75 BUDOWNICTWO OGÓLNE FASADY WENTYLOWANE Ocieplenie ściany zewnętrznej z okładziną szklaną Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilość palet] , , , , , ,80 W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. 74, Okładzina szklana 2 - Szczelina wentylacyjna 3 - ISOPANEL-W 4 - Bloczki betonowe 5 - Tynk 9

10 Ognioodporne izolacje ISOVENT-M Płyty z wełny mineralnej Elewacje zewnętrzne Parametry: ISOVENT-M MW-EN T3-DS(70,90)-CS(10)10-TR5-WS-WL(P)-MU1-AW1,00 FASADY WENTYLOWANE Zastosowanie: Płyty z wełny mineralnej stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką-suchą z elewacją z paneli (np. z blachy, deski, siding), ścian trójwarstwowych, ścian zewnętrznych z elewacją z kamienia lub szkła, ścian szkieletowych, ścian działowych, trójwarstwowych ścian fundamentowych, w ekranach akustycznych. Właściwości: łatwe w obróbce i montażu, niepalne, doskonale spełniające rolę zabezpieczenia przeciwpożarowego, hydrofobizowane (nie chłoną wilgoci), szczelnie wypełniają izolowane przestrzenie, dzięki czemu podczas montażu skutecznie unika się powstawania mostków termicznych, produkowane z naturalnych surowców, zapewniają odpowiedni komfort cieplny i pozwalają ścianom oddychać, odporne na korozję chemiczną i biologiczną, nie ulegają degradacji, trwałością przewyższają tworzywa sztuczne. Poziomy lub tolerancje Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 <100 mm [mm/%] - 3mm / + 10% 823 T3 (klasa tolerancji wymiarów) 100 mm [%/mm] - 3% / + 10mm Prostokątność S b 824 mm/m [-] 5 Płaskość S max 825 mm [-] 6 Stabilność wymiarowa w określonych ± 1,0 (zmiana grubości, [%] warunkach temperatury i wilgotności 1604 DS(70,90) długości i szerokości) względnej [mm/m] ± 1 (zmiana płaskości) Naprężenia ściskające przy 10% odkształceniu względnym 826 [kpa] CS(10)10 10 Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych 1607 [kpa] TR5 5 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu [kg/m 2 ] WL(P) 3,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 Poziom ważonego współczynnika pochłaniania dźwięku EN ISO [-] AW1,00 1,00 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,035 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] 80 (dla grubości <80mm) 75 (dla grubości mm) 65 (dla grubości >100mm) Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 2,25 2,85 3,40 4,25 5,70 Ocieplenie ściany zewnętrznej trójwarstwowej 1 - Tynk mineralny 2 - Pustaki ceramiczne 3 - Szczelina wentylacyjna 4 - ISOVENT-M 5 - Łącznik 6 - Pustaki ceramiczne 7 - Tynk Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilość palet] , , , , , , , , , ,40 74,

11 Katalog Produktów 2016v2. Zastosowanie: Płyty z wełny mineralnej z okładziną z welonu szklanego stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką-suchą z okładziną kamienną, szklaną, PCV, itp), ścian trójwarstwowych, ścian szkieletowych, ścian działowych, trójwarstwowych ścian fundamentowych, w ekranach akustycznych. Cechy szczególne: Płyty laminowane są okładziną z welonu szklanego, który stanowi doskonałą wiatroizolację! Właściwości: ISOVENT-MW Płyty z wełny mineralnej z welonem szklanym Elewacje zewnętrzne łatwe w obróbce i montażu, niepalne, doskonale spełniające rolę zabezpieczenia przeciwpożarowego, hydrofobizowane (nie chłoną wilgoci), szczelnie wypełniają izolowane przestrzenie, dzięki czemu podczas montażu skutecznie unika się powstawania mostków termicznych, produkowane z naturalnych surowców, zapewniają odpowiedni komfort cieplny i pozwalają ścianom oddychać, odporne na korozję chemiczną i biologiczną, nie ulegają degradacji, trwałością przewyższają tworzywa sztuczne. Parametry: ISOVENT-MW MW-EN T3-DS(70,90)-CS(10)10-TR5-WS-WL(P)-MU1-AW1,00 Poziomy lub tolerancje Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 <100 mm [mm/%] - 3mm / + 10% 823 T3 (klasa tolerancji wymiarów) 100 mm [%/mm] - 3% / + 10mm Prostokątność S b 824 mm/m [-] 5 Płaskość S max 825 mm [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej 1604 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 2,15 2,70 3,20 4,05 5,40 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) Naprężenia ściskające przy 10% odkształceniu względnym 826 [kpa] CS(10)10 10 Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych 1607 [kpa] TR5 5 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu [kg/m 2 ] WL(P) 3,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 Poziom ważonego współczynnika pochłaniania dźwięku EN ISO [-] AW1,00 1,00 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,037 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] 80 (dla grubości <80mm) 75 (dla grubości mm) 65 (dla grubości >100mm) FASADY WENTYLOWANE Ocieplenie ściany zewnętrznej z okładziną szklaną Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilość palet] , , , , , , , , , ,40 74, Okładzina szklana 2- Szczelina wentylacyjna 3- ISOVENT-MW 4- Bloczki betonowe 5- Tynk W razie zainteresowania innymi grubościami lub wymiarami niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. 11

12 Ognioodporne izolacje FASADY METODA LEKKA-MOKRA Zastosowanie: Płyty z wełny mineralnej stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką-mokrą, tzw. system ETICS (External Thermal Insulation Composite System). Właściwości: ISOFAS Płyty z wełny mineralnej Elewacje zewnętrzne znakomite właściwości mechaniczne i parametry fizyczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), hydrofobizowane (nie chłoną wilgoci), łatwe w obróbce i montażu, posiadają doskonały współczynnik przewodzenia ciepła, co wpływa na odpowiedni komfort cieplny. Parametry: Gęstość pozorna ISOFAS Deklarowane właściwości wyrobu wg A1: Metoda badania 1602 Jedn. miary 50 mm mm MW-EN T4- MW-EN T4- DS(70,90)-CS(10)20- DS(70,90)-CS(10)30- TR10-WS-WL(P)-MU1- TR10-WS-WL(P)-MU1- AW1,00 AW1,00 Kody klas lub Poziomy lub tolerancje [kg/m 3 ] 100 Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± 2 [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 [-] ± 1,5-3mm / <100 mm [mm/%] - 3mm / + 5% (klasa tolerancji wymiarów) 823 T4 T4 + 5% 100 mm [%/mm] - 3% / + 5mm - 3 % / + 5 mm Prostokątność S b 824 mm/m [-] 5 [-] 5 Płaskość S max 825 mm [-] 6 [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) Naprężenia ściskające przy 10% odkształceniu względnym 826 [kpa] CS(10)20 20 CS(10)30 30 Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych 1607 [kpa] TR10 10 TR10 10 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu [kpa] WL(P) 3,0 WL(P) 3,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 MU1 1 Poziom ważonego współczynnika EN ISO pochłaniania dźwięku [-] AW1 1,00 AW1 1,00 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,036 [-] 0,036 Reakcja na ogień Od A do F Euroklasa A1 Euroklasa A1 Ocieplenie ścian zewnętrznych metodą lekką-mokrą z zastosowaniem płyt ISOFAS 1 - Zaprawa klejąca 2 - ISOFAS 3 - Łącznik mechaniczny z rdzeniem stalowym 4 - Zaprawa zbrojąca 5 - Siatka z włókna szklanego 6 - Podkład tynkarski 7 - Tynk mineralny 8 - Farba elewacyjna 9 - Listwa cokołowa Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,35 1,65 2,20 2,75 3,30 3,85 4,15 4,40 5,00 5,55 Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilosc palet] , ,6 74, , ,0 74, , ,0 74, , ,8 74, , ,0 74, , ,2 69, , ,2 74, , ,6 69, , ,4 67, , ,4 74,

13 Katalog Produktów 2016v2. Zastosowanie: Płyty z wełny mineralnej stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką mokrą, tzw. system ETICS (External Thermal Insulation Composite System, do dylatacji, w ekranach akustycznych. Właściwości: ISOFAS-P Płyty z wełny mineralnej Elewacje zewnętrzne wysokie walory izolacyjne, wysoki komfort cieplny izolowanych pomieszczeń, wysokie parametry mechaniczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), niski opór dyfuzyjny zapewniający swobodne oddychanie przegród, łatwość cięcia i montażu, produkowane z naturalnych surowców, odporność na korozję chemiczną i biologiczną. Parametry: Deklarowane właściwości wyrobu wg A1: ISOFAS-P Metoda badania Jedn. miary mm 50 mm mm MW-EN T4- MW-EN T4- MW-EN T3- DS(70,90)-CS(10)40- DS(70,90)- DS(70,90)-CS(10)20- TR15-WS-WL(P)- CS(10)50-TR15-WS- TR10-WS-WL(P)-MU1 MU1 WL(P)-MU1 Kody klas lub Poziomy lub tolerancje Kody klas lub Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± 2 [-] ± 2 [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 [-] ± 1,5 [-] ± 1,5 <100-3 mm mm [mm/%] -3mm /+5% /+10 % (klasa tolerancji 823 T3 T4 wymiarów) 100-3% mm [%/mm] - /+ 10 mm T4 Prostokątność S b 824 mm/m [-] 5 [-] 5 [-] 5 Płaskość S max 825 mm [-] 6 [-] 6 [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1(zmiana płaskości) DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1(zmiana płaskości) DS(70,90) -3 mm /+5% -3% / +5 mm ± 1,0 (zmiana grubości, długości i szerokości) ± 1(zmiana płaskości) Naprężenia ściskające przy 10% odkształceniu 1607 [kpa] CS(10)20 20 CS(10)40 40 CS(10)50 50 względnym Wytrzymałość na rozciąganie prostopadłe do 826 [kpa] TR10 10 TR15 15 TR15 15 powierzchni czołowych Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 WS 1,0 WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy [-] WL(P) 3,0 WL(P) 3,0 WL(P) 3,0 częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary [kg/m 2 ] MU1 1 MU1 1 MU1 1 wodnej Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,038 [-] 0,038 [-] 0,038 Reakcja na ogień Od A do F Euroklasa A1 Euroklasa A1 Euroklasa A1 FASADY METODA LEKKA-MOKRA Gęstość pozorna 1602 [kg/m 3 ] 130 Ocieplenie ściany zewnętrznej metodą lekką-mokrą Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 0,50 0,75 1,05 1, Zaprawa klejąca 2 - ISOFAS-P 3 - Łącznik mechaniczny z rdzeniem stalowym 4 - Zaprawa zbrojąca 5 - Siatka z włókna szklanego 6 - Podkład tynkarski 7 - Tynk mineralny 8 - Farba elewacyjna 9 - Listwa cokołowa Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek krycia płyt [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] , ,00 65, , ,00 65, , ,60 67,392 W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa , ,60 74,

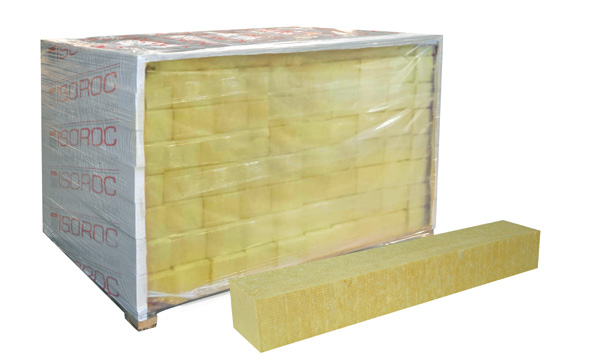

14 Ognioodporne izolacje FASADY METODA LEKKA-MOKRA Zastosowanie: Płyty lamelowe z wełny mineralnej o wymiarach 200x1200 mm stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych oraz sufitów piwnic i garaży podziemnych ocieplanych metodą lekką-mokrą w tzw. systemie ETICS (External Thermal Insulation Composite System). Właściwości: ISOFAS-LM Płyty z wełny mineralnej Elewacje zewnętrzne wysokie walory izolacyjne, wysoki komfort cieplny izolowanych pomieszczeń, wysokie parametry mechaniczne dzięki prostopadłemu układowi włókien, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), niski opór dyfuzyjny zapewniający swobodne oddychanie, łatwość cięcia i montażu, produkowane z naturalnych surowców. Ocieplenie ściany zewnętrznej metodą lekką-mokrą z zastosowaniem lameli 1 - Zaprawa klejąca 2 - ISOFAS-LM 3 - Łącznik mechaniczny z rdzeniem stalowym 4 - Zaprawa zbrojąca 5 - Siatka z włókna szklanego 6 - Podkład tynkarski 7 - Tynk mineralny 8 - Farba elewacyjna 9 - Listwa cokołowa Parametry: Gęstość pozorna ISOFAS-LM 1602 [kg/m 3 ] [-] 90 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,20 1,95 2,40 2,90 3,65 4,85 6,05 7,30 Wymiary i pakowanie mm mm MW-EN T5- DS(70,90)-CS(10)60- TR90-WS-WL(P)-MU1 W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. MW-EN T5- -DS(70,90)-CS(10)60- -TR80-WS-WL(P)-MU1 Poziomy lub tolerancje Deklarowane właściwości wyrobu wg Metoda Jedn. Kody Kody A1: badania miary klas lub klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± 2 [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 [-] ± 1,5 823 [mm/mm] -1mm/+3mm - T5 T5 (klasa tolerancji wymiarów) [%/mm] -1%/+3 mm -1%/+3mm Prostokątność S b 824 mm/m [-] 5 [-] 5 Płaskość S max 825 mm [-] 6 [-] 6 ± 1,0 (zmiana ± 1,0 (zmiana grubości, grubości, Stabilność wymiarowa w określonych [%] długości i długości i warunkach temperatury i wilgotności 1604 DS(70,90) DS(70,90) szerokości) szerokości) względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych Poziom krótkotrwałej nasiąkliwości wodą Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej Współczynnik przewodzenia ciepła λ D Reakcja na ogień Długość Format płyty Szerokość płyt Ilość płyt w paczce [mm/m] ± 1 (zmiana płaskości) ± 1 (zmiana płaskości) 826 [kpa] CS(10)60 60 CS(10) [kpa] TR90 90 TR80 80 [kg/m 2 ] WS 1,0 WS 1,0 [kg/m 2 ] WL(P) 3,0 WL(P) 3,0 [-] MU1 1 MU1 1 [W/mK] [-] 0,041 [-] 0,041 Od A do F Euroklasa A1 Euroklasa A1 krycia 1 paczki Ilość paczek krycia płyt Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilość płyt] , ,20 74, , ,00 74, , ,60 74, , ,00 74, , ,40 74, , ,80 74, , ,00 74, , ,20 74,

15 Katalog Produktów 2016v2. Zastosowanie: Płyty lamelowe z wełny mineralnej Isofas-LM fazowane przeznaczone do izolacji termicznej, akustycznej i ogniowej: stropów nas pomieszczeniami nieogrzewanymi (np. stropy garaży, piwnic, itp.) ocieplanych w systemie garażowym (metoda natryskową). Właściwości: ISOFAS-LM fazowany Płyty z wełny mineralnej Systemy garażowe produkowane z naturalnych surowców, wysokie walory izolacyjne, wysoki komfort cieplny izolowanych pomieszczeń, wysokie parametry mechaniczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), skuteczność w unikaniu powstawania mostków termicznych zapewniona poprzez mijankowy montaż płyt, łatwość cięcia i montażu. Ocieplenie stropu nad pomieszczeniem nieogrzewanym Parametry: Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,20 1,95 2,40 2,90 3,65 4,85 Wymiary i pakowanie ISOFAS-LM fazowany MW-EN T5-DS(70,90)-CS(10)60-TR90-WS-WL(P)-MU1 Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Poziomy lub tolerancje Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 <100 [mm] - 1mm/ + 3mm 823 T5 (klasa tolerancji wymiarów) 100 [%/mm] - 1%/ + 3mm Prostokątność S b 824 [mm/m] [-] 5 Płaskość S max 825 [mm] [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10) [kpa] TR90 90 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu [kg/m 2 ] WL(P) 3,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,041 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 90 STROPY GARAŻY I PIWNIC Strop 2 Zaprawa klejąca 3 ISOFAS-LM fazowany 4 Grunt 5 Warstwa natryskowa 5 3 Długość Format płyty Szerokość płyt Ilość płyt krycia płyt W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [m 3 ] [ilość palet] ,60 74, ,00 74, ,80 74, ,00 74, ,20 74, ,40 74,

16 Ognioodporne izolacje ISOFAS-LMG fazowany, gruntowany Płyty z wełny mineralnej Systemy garażowe Parametry: Deklarowane właściwości wyrobu wg A1: ISOFAS-LMG MW-EN T5-CS(Y)30-TR60-WS-MU1 Metoda badania Jedn. miary Poziomy lub tolerancje Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 (klasa tolerancji wymiarów) <100 mm [mm/mm] -1mm/+3mm 823 T5 100 mm [%/mm] -1%/+3 mm Prostokątność S b 824 mm/m [-] 5 STROPY GARAŻY I PIWNIC Zastosowanie: Płyty lamelowe z wełny mineralnej Isofas-LMG fazowane oraz jednostronnie gruntowane przeznaczone do izolacji termicznej, akustycznej i ogniowej: stropów nad pomieszczeniami nieogrzewanymi (np. stropy, garaży, piwnic, itp.) ocieplanych w systemie garażowym (metodą natryskową). Właściwości: produkowane z naturalnych surowców, wysokie walory izolacyjne, wysoki komfort cieplny izolowanych pomieszczeń, wysokie parametry mechaniczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), skuteczność w unikaniu powstawania mostków termicznych zapewniona poprzez mijankowy montaż płyt, łatwość cięcia i montażu. Płaskość S max 825 mm [-] 6 Wytrzymałość na ściskanie 826 [kpa] CS(Y)30 30 Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych 1607 [kpa] TR60 60 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,041 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 80 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,20 1,95 2,40 2,90 3,65 4,85 Ocieplenie stropu nad pomieszczeniem nieogrzewanym Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt krycia płyt Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [m3] [ilość palet] ,60 74, ,00 74, ,80 74, ,00 74, ,20 74, ,40 74,88 W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. 1 - Strop 2 - Zaprawa klejąca 3 - ISOFAS-LMG 4 - Tynk 16

17 Katalog Produktów 2016v2. ISOLAM-G fazowany, gruntowany Płyty z wełny mineralnej Systemy garażowe Parametry: ISOLAM-G MW-EN T5-DS(70,90)-CS(10)15-TR7,5-WS-MU1 Zastosowanie: Płyty lamelowe z wełny mineralnej Isolam-G fazowane oraz jednostronnie gruntowane przeznaczone do izolacji termicznej, akustycznej i ogniowej: stropów nad pomieszczeniami nieogrzewanymi (np. stropy, garaży, piwnic, itp.) ocieplanych w systemie garażowym (metodą natryskową). Właściwości: NOWOŚĆ produkowane z naturalnych surowców, wysokie walory izolacyjne, wysoki komfort cieplny izolowanych pomieszczeń, wysokie parametry mechaniczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), skuteczność w unikaniu powstawania mostków termicznych zapewniona poprzez mijankowy montaż płyt, łatwość cięcia i montażu. Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Poziomy lub tolerancje Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 [mm/mm] - 1mm/ + 3mm 823 T5 (klasa tolerancji wymiarów) [%/mm] - 1%/ + 3mm Prostokątność S b 824 [mm/m] [-] 5 Płaskość S max 825 [mm] [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych 1604 [mm] Opór cieplny R D [m 2 K/W] [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10) [kpa] TR7,5 7,5 Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Wartość współczynnika oporu dyfuzyjnego pary wodnej [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,037 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 80 STROPY GARAŻY I PIWNIC 1,35 2,15 2,70 3,20 4,05 5,40 Ocieplenie stropu nad pomieszczeniem nieogrzewanym Wymiary i pakowanie Format płyty Ilość płyt Długość Szerokość płyt krycia płyt Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [m 3 ] [ilość palet] , , , ,00 74, , ,40 W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. 1 - Strop 2 - Zaprawa klejąca 3 - ISOLAM-G 4 - Tynk 17

18 Ognioodporne izolacje Zastosowanie: Płyty z wełny mineralnej do izolacji termicznej, akustycznej i ogniowej: stropodachów niewentylowanych o konstrukcji stalowej lub betonowej w systemie jednowarstwowym, podłóg przeznaczonych pod wylewkę betonową. Właściwości: ISOROOF Płyty z wełny mineralnej twarde, podwyższone parametry mechaniczne, łatwe w obróbce montażu, niepalne, doskonale spełniające rolę zabezpieczenia przeciwpożarowego, hydrofobizowane (nie chłoną wilgoci), produkowane z naturalnych surowców, zapewniają odpowiedni komfort cieplny i pozwalają stropom oddychać, odporne na korozję chemiczną i biologiczną, nie ulegają degradacji, trwałością przewyższają tworzywa sztuczne. Parametry: ISOROOF 50 mm mm MW-EN T3- DS(70,90)-CS(10)50-TR15- PL(5)400-WS-WL(P)-MU1 MW-EN T3- DS(70,90)-CS(10)60-TR15- PL(5)400-WS-WL(P)-MU1 Poziomy lub tolerancje Deklarowane właściwości wyrobu wg Metoda Jedn. Kody Kody A1: badania miary klas lub klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± 2 [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ±1,5 [-] ±1,5 (klasa tolerancji wymiarów) <100 mm 100 mm 823 [mm/%] - 3mm / + 10% T3 [%/mm] - T % / + 10mm Prostokątność S b 824 mm/m [-] 5 [-] 5 Płaskość S max 825 mm [-] 6 [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych Poziom obciążenia punktowego dla odkształcenia 5mm 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10)50 50 CS(10) [kpa] TR15 15 TR [N] PL(5) PL(5) Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej Współczynnik przewodzenia ciepła λ D Reakcja na ogień [kg/m 2 ] WL(P) 3,0 WL(P) 3,0 [-] MU1 1 MU1 1 [W/mK] [-] 0,039 [-] 0,039 Od A do F Euroklasa A1 Euroklasa A1 DACHY PŁASKIE Ocieplenie dachu płaskiego Gęstość pozorna 1602 [kg/m 3 ] [-] 150 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,25 2,05 2, Strop betonowy 2 - Paroizolacja 3 - ISOROOF 4 - Papa wierzchnia Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek na palecie Ilość płyt na palecie krycia płyt na palecie [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [szt.] [m 2 ] [m 3 ] , , , , , , , , , , , ,88 W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa 26 18

19 Katalog Produktów 2016v2. ISOROOF-B Płyty z wełny mineralnej Parametry: ISOROOF-B MW-EN T3-DS(70,90)-CS(10)40-TR7,5-PL(5)350-WS- WL(P)-MU1 Zastosowanie: Płyty z wełny mineralnej do izolacji termicznej, akustycznej i ogniowej: stropodachów niewentylowanych o konstrukcji stalowej lub betonowej w systemie jednowarstwowym, izolacja podłóg pod podkładem posadzkowym. Właściwości: twarde, podwyższone parametry mechaniczne, łatwe w obróbce montażu, niepalne, doskonale spełniające rolę zabezpieczenia przeciwpożarowego, hydrofobizowane (nie chłoną wilgoci), produkowane z naturalnych surowców, zapewniają odpowiedni komfort cieplny i pozwalają stropom oddychać, odporne na korozję chemiczną i biologiczną, nie ulegają degradacji, trwałością przewyższają tworzywa sztuczne. Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Poziomy lub tolerancje Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ±1,5 (klasa tolerancji wymiarów) <100 mm [mm/%] - 3mm / + 10% 823 T3 100 mm [%/mm] - 3% / + 10mm Prostokątność S b 824 mm/m [-] 5 Płaskość S max 825 mm [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych Poziom obciążenia punktowego dla odkształcenia 5mm 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10) [kpa] TR7,5 7, [N] PL(5) Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej [kg/m 2 ] WL(P) 3, [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,038 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m3] [-] 130 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,30 2,10 2,60 DACHY PŁASKIE Ocieplenie dachu płaskiego 1 - Strop betonowy 2 - Paroizolacja 3 - ISOROOF-B 4 - Papa wierzchnia Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek na palecie Ilość płyt na palecie krycia płyt na palecie Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [szt.] [m 2 ] [m 3 ] [ilość paczek] , , , , , , , , , , , ,88 W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. 19

20 Ognioodporne izolacje Zastosowanie: Płyty z wełny mineralnej do izolacji termicznej, akustycznej i ogniowej: stropodachów niewentylowanych o konstrukcji betonowej lub stalowej, jako warstwa wierzchnia w dwuwarstwowym systemie izolacji ISODACH łącznie z warstwą podkładową ISOPANEL-D, izolacja podłóg pod podkładem posadzkowym. Właściwości: ISOROOF-T Płyty z wełny mineralnej System dwuwarstwowy ISODACH uniwersalność zastosowania z innymi podkładowymi płytami izolacyjnymi, znakomite właściwości mechaniczne i podwyższone parametry fizyczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), hydrofobizowane (nie chłoną wilgoci), łatwe w obróbce i montażu, stosując razem z płytą podkładową skutecznie unika się powstawania mostków termicznych, zapewniają odpowiedni komfort cieplny. Parametry: ISOROOF -T MW-EN T3-DS(70,90)-CS(10)60-TR15-PL(5)500-WS- WL(P)-MU1 Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Poziomy lub tolerancje Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 (klasa tolerancji wymiarów) <100 mm 823 [mm/%] T3-3mm / + 10% Prostokątność S b 824 mm/m [-] 5 Płaskość S max 825 mm [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych Poziom obciążenia punktowego dla odkształcenia 5mm 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10) [kpa] TR [N] PL(5) Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej [kg/m 2 ] WL(P) 3, [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,039 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 175 DACHY PŁASKIE Ocieplenie dachu płaskiego w Systemie dwuwarstwowym ISODACH Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] 40 Opór cieplny R D [m 2 K/W] 1,00 Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt krycia płyt Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [m 3 ] [ilość palet] ,20 69, W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. 1 - Strop betonowy 2 - Paroizolacja 3 - ISOPANEL-D 4 - ISOROOF-T 5 - Papa wierzchnia 20

21 Katalog Produktów 2016v2. ISOPANEL-D Płyty z wełny mineralnej System dwuwarstwowy ISODACH Parametry: ISOPANEL-D MW-EN T4-DS(70,90)-CS(10)30-TR10-PL(5)250-WS -WL(P)-MU1 Zastosowanie: Płyty z wełny mineralnej do izolacji termicznej, akustycznej i ogniowej: stropodachów niewentylowanych o konstrukcji betonowej lub stalowej, jako warstwa podkładowa w dwuwarstwowym systemie izolacyjnym ISODACH, łącznie z warstwą wierzchnią ISOROOF-T, izolacja podłóg pod podkładem posadzkowym. Właściwości: uniwersalność zastosowania z innymi płytami wierzchniego krycia, znakomite właściwości mechaniczne i podwyższone parametry fizyczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), hydrofobizowane (nie chłoną wilgoci), łatwe w obróbce i montażu, stosując razem z płytą wierzchnią skutecznie unika się powstawania mostków termicznych, zapewniają odpowiedni komfort cieplny. Ocieplenie dachu płaskiego w Systemie dwuwarstwowym ISODACH Strop betonowy 2 - Paroizolacja 3 - ISOPANEL-D 4 - ISOROOF-T 5 - Papa wierzchnia 5 Poziomy lub tolerancje Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 (klasa tolerancji wymiarów) <100 mm [mm/%] - 3mm / + 5% 823 T4 100 mm [%/mm] - 3% / + 5mm Prostokątność S b 824 mm/m [-] 5 Płaskość S max 825 mm [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych Poziom obciążenia punktowego dla odkształcenia 5mm 1604 Gęstość pozorna 1602 [kg/m 3 ] [-] 110 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10) [kpa] TR [N] PL(5) Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej [kg/m 2 ] WL(P) 3, [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,036 Reakcja na ogień Wymiary i pakowanie Od A do F Euroklasa A1 Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu Długość [mm] Opór cieplny R D [m 2 K/W] 1,35 1,65 2,20 3,05 3,30 4,40 Format płyty Szerokość płyty Ilość płyt krycia płyt W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [m 3 ] [ilość palet] ,6 74, ,0 74, ,4 75, ,0 74, ,8 69,888 DACHY PŁASKIE 21

22 Ognioodporne izolacje ISOLOOSE Wełna rozdrobniona Stropodachy wentylowane Parametry: ISOLOOSE MW-EN S1-WS-MU1 Deklarowane właściwości wyrobu Jednostka miary Współczynnik przewodzenia ciepła λ D [W/mK] 0,039 Pokrycie i gęstość [kg/m 3 ] Podatność na osiadanie - klasa S1 % 1 Odporność termiczna włókien [ C] 750 Nasiąkliwość metodą częściowego zanurzenia [kg/m 2 ] 1 Klasyfikacja ogniowa A1 wyrób niepalny Hydrofobowość nie chłoną wilgoci Zastosowanie: Wełna rozdrobniona przeznaczona do izolacji termicznej, akustycznej i ogniowej: stropodachów wentylowanych (dwudzielnych), ścian szczelinowych, poddaszy nieużytkowych na stropie masywnym. Pakowanie: Jednostka miary Masa 1 worka [kg] 10 (±10%) Ilość worków [szt.] 70 Masa palety [kg] 700 Ilość palet na samochodzie [szt.] 13 Masa ładunku pełnosamochodowego [kg] 9100 STROPODACHY WENTYLOWANE Właściwości: wysokie walory izolacyjne, wysoki komfort cieplny izolowanych pomieszczeń, skuteczność w unikaniu powstawania mostków termicznych, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), niski opór dyfuzyjny zapewniający swobodne oddychanie, produkowane z naturalnych surowców, odporność na korozję chemiczną i biologiczną. Zużycie: Przy zastosowaniu izolacji o grubości 10 cm zużycie wełny ISOLOOSE wynosi 6-7 kg/m STROPODACHY WENTYLOWANE Ocieplenie stropodachu wentylowanego 1. Konstrukcja ściany zewnętrznej 2. Otwór wentylacyjny 3. Pokrycia dachowe 4. ISOLOOSE 5. Konstrukcja stropu 22

23 Katalog Produktów 2016v2 Zastosowanie: Właściwości: ISOPANEL Płyty z wełny mineralnej Elewacje zewnętrzne Płyty z wełny mineralnej stosowane na zewnątrz i wewnątrz obiektów budowlanych do izolacji termicznej, akustycznej i ogniowej: ścian zewnętrznych ocieplanych metodą lekką-mokrą (ETICS), jako izolacja akustyczna w ekranach akustycznych, jako izolacja termiczna w systemach kominowych. znakomite właściwości mechaniczne i podwyższone parametry fizyczne, niepalne (doskonale spełniają rolę zabezpieczenia przeciwpożarowego), hydrofobizowane (nie chłoną wilgoci), łatwe w obróbce i montażu, zapewniają odpowiedni komfort cieplny. Parametry: ISOPANEL MW-EN T4-DS(70,90)-CS(10)30-TR10-PL(5)250-WS -WL(P) -MU1 Poziomy lub tolerancje Deklarowane właściwości wyrobu wg A1: Metoda badania Jedn. miary Kody klas lub Długość (klasa tolerancji wymiarów) [%] [-] ± Szerokość (klasa tolerancji wymiarów) [%] [-] ± 1,5 <100 mm [mm/%] - 3mm / + 5% 823 T4 (klasa tolerancji wymiarów) 100 mm [%/mm] - 3% / + 5mm Prostokątność S b 824 mm/m [-] 5 Płaskość S max 825 mm [-] 6 Stabilność wymiarowa w określonych warunkach temperatury i wilgotności względnej Naprężenia ściskające przy 10% odkształceniu względnym Wytrzymałość na rozciąganie prostopadłe do powierzchni czołowych Poziom obciążenia punktowego dla odkształcenia 5 mm 1604 [%] [mm/m] DS(70,90) ± 1,0 (zmiana grubości, długości i szerokości) ± 1 (zmiana płaskości) 826 [kpa] CS(10) [kpa] TR [N] PL(5) Poziom krótkotrwałej nasiąkliwości wodą 1609 [kg/m 2 ] WS 1,0 Poziom długotrwałej nasiąkliwości wodą przy częściowym zanurzeniu Wartość współczynnika oporu dyfuzyjnego pary wodnej [kg/m 2 ] WL(P) 3, [-] MU1 1 Współczynnik przewodzenia ciepła λ D [W/mK] [-] 0,036 Reakcja na ogień Od A do F Euroklasa A1 Gęstość pozorna 1602 [kg/m 3 ] [-] 110 Ocieplenie ściany szkieletowej metodą lekką-mokrą Deklarowany opór cieplny R D dla poszczególnych grubości wyrobu [mm] Opór cieplny R D [m 2 K/W] 1,35 1,65 2,20 2,75 3,30 3,85 4,15 4, Zaprawa klejąca 2 - ISOPANEL 3 - Łącznik mechaniczny z rdzeniem stalowym 4 - Zaprawa zbrojąca 5 - Siatka z włókna szklanego 6 - Podkład tynkarski 7 - Tynk mineralny 8 - Farba elewacyjna 9 - Listwa cokołowa Wymiary i pakowanie Długość Format płyty Szerokość płyt Ilość płyt w paczce krycia 1 paczki Ilość paczek na palecie krycia płyt na palecie W razie zapotrzebowania na inne grubości niż wyżej wskazane, prosimy o kontakt z Doradcą Techniczno-Handlowym. Dostawa całopojazdowa [mm] [mm] [mm] [szt.] [m 2 ] [szt.] [m 2 ] [m 3 ] [ilość palet] , ,60 74, , ,00 74, , ,00 74, , ,80 74, , ,00 74, , ,20 69, , ,20 74, , ,60 69, ROZWIĄZANIA ALTERNATYWNE

24 SZCZECIN SZCZECIN ZIELONA GÓRA ZIELONA GÓRA BYDGOSZCZ BYDGOSZCZ OPOLE OPOLE KATOWICE KATOWICE NIDZICA KRAKÓW KRAKÓW OLSZTYN WARSZAWA WARSZAWA KIELCE KIELCE LUBLIN LUBLIN RZESZÓW RZESZÓW Ognioodporne izolacje Dział Obsługi Klienta UWAGA: Prosimy o składanie zamówień drogą mailową! Agnieszka Budka Magdalena Prusińska mob a.budka@isoroc.pl tel mob m.prusinska@isoroc.pl tel Zamawiający kod poczt./miasto Adres: ulica/numer Osoba kontakt., tel. Warunki płatności Warunki handlowe ustalono z ZAMÓWIENIE NUMER z. dn. Wełna Wymiary arkusza [mm] Cena m 3 długość szerokość grubość [PLN] Ilość palet Łącznie m 3 Wartość [PLN] Razem Oczekiwana data dostawy: Adres dostawy: Osoba upoważniona do odbioru i tel. kontaktowy: Sposób rozładunku (górny/boczny): Uwagi: Imię i nazwisko osoby upoważnionej do składania zamówienia oraz tel. kontaktowy W przypadku zamówień powyżej jednego składu (tj. ok. 75m3), stanowczo i nieodłącznie do składanego zamówienia wymagany jest HARMONOGRAM DOSTAW! Składający zamówienie oświadcza, iż znane mu są i akceptuje Ogólne warunki dostaw dostępne na str. 26 i 27 Katalogu Produktów ISOROC lub pod adresem: UWAGA! W razie braku którejkolwiek z powyższych informacji, ISOROC Polska S.A. zastrzega sobie prawo do anulowania zamówienia i nie ponosi tym samym odpowiedzialności za błędy czy opóźnienia w dostawach 24

25 Katalog Produktów 2016v2. OZNACZENIE ETYKIETY NAZWA HANDLOWA WYROBU ZASTOSOWANIE ZNAKOWANIE CE KOD WYROBU ISOLIGHT d=50-200mm WM-EN13162-T4-DS(70,90)-CS(10)0,5-WS- WL(P)-MU1 DEKLAROWANY WSPÓŁCZYNNIK PRZEWODZENIA CIEPŁA OPÓR CIEPLNY WYMIARY OZNACZENIE ZMIANY PRODUKCYJNEJ KLASA REAKCJI NA OGIEŃ NUMER DEKLARACJI WŁAŚCIWOŚCI UŻYTKOWYCH 25
