1 OBSŁUGA TECHNICZNA ZESTAWU DO DEKONTAMINACJI CAŁKOWITEJ Częstochowa Poznań Marzec 2011

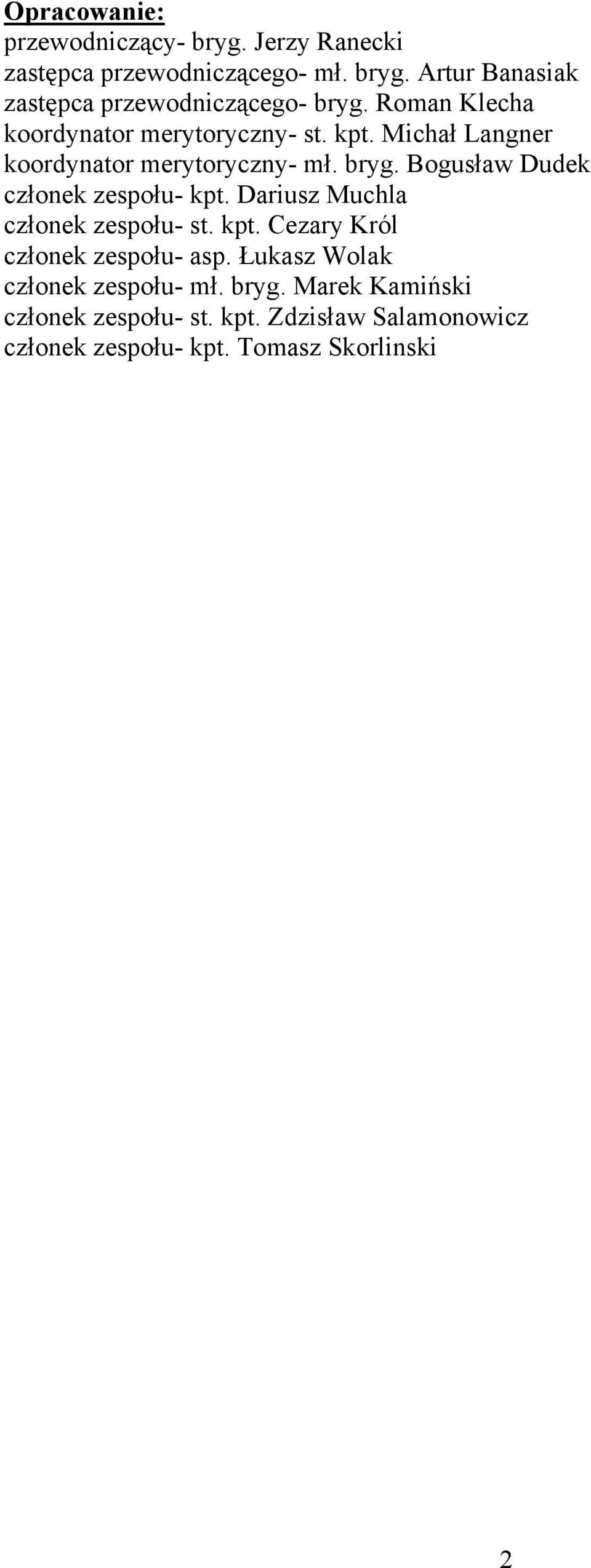

2 Opracowanie: przewodniczący- bryg. Jerzy Ranecki zastępca przewodniczącego- mł. bryg. Artur Banasiak zastępca przewodniczącego- bryg. Roman Klecha koordynator merytoryczny- st. kpt. Michał Langner koordynator merytoryczny- mł. bryg. Bogusław Dudek członek zespołu- kpt. Dariusz Muchla członek zespołu- st. kpt. Cezary Król członek zespołu- asp. Łukasz Wolak członek zespołu- mł. bryg. Marek Kamiński członek zespołu- st. kpt. Zdzisław Salamonowicz członek zespołu- kpt. Tomasz Skorlinski 2

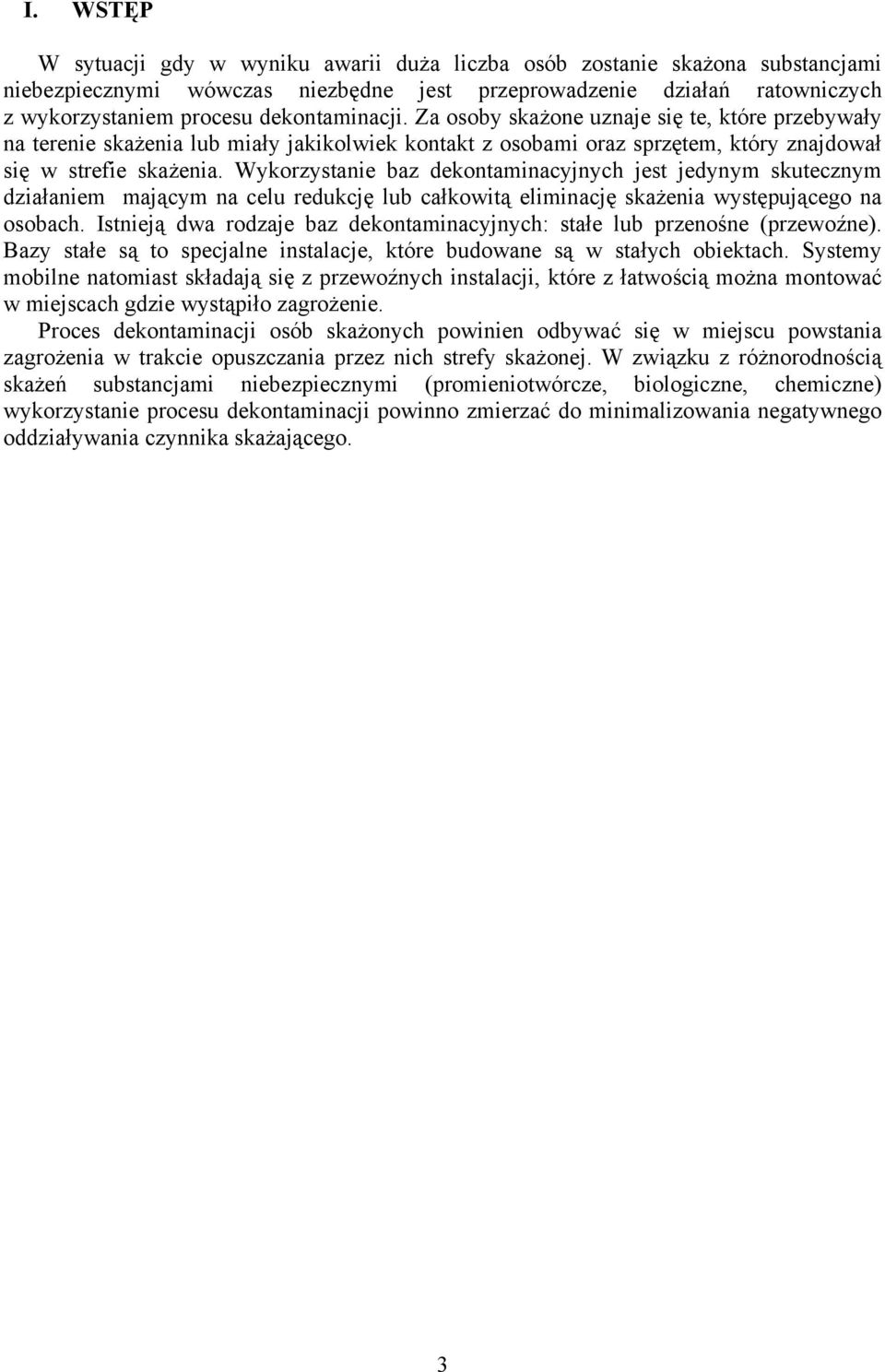

3 I. WSTĘP W sytuacji gdy w wyniku awarii duża liczba osób zostanie skażona substancjami niebezpiecznymi wówczas niezbędne jest przeprowadzenie działań ratowniczych z wykorzystaniem procesu dekontaminacji. Za osoby skażone uznaje się te, które przebywały na terenie skażenia lub miały jakikolwiek kontakt z osobami oraz sprzętem, który znajdował się w strefie skażenia. Wykorzystanie baz dekontaminacyjnych jest jedynym skutecznym działaniem mającym na celu redukcję lub całkowitą eliminację skażenia występującego na osobach. Istnieją dwa rodzaje baz dekontaminacyjnych: stałe lub przenośne (przewoźne). Bazy stałe są to specjalne instalacje, które budowane są w stałych obiektach. Systemy mobilne natomiast składają się z przewoźnych instalacji, które z łatwością można montować w miejscach gdzie wystąpiło zagrożenie. Proces dekontaminacji osób skażonych powinien odbywać się w miejscu powstania zagrożenia w trakcie opuszczania przez nich strefy skażonej. W związku z różnorodnością skażeń substancjami niebezpiecznymi (promieniotwórcze, biologiczne, chemiczne) wykorzystanie procesu dekontaminacji powinno zmierzać do minimalizowania negatywnego oddziaływania czynnika skażającego. 3

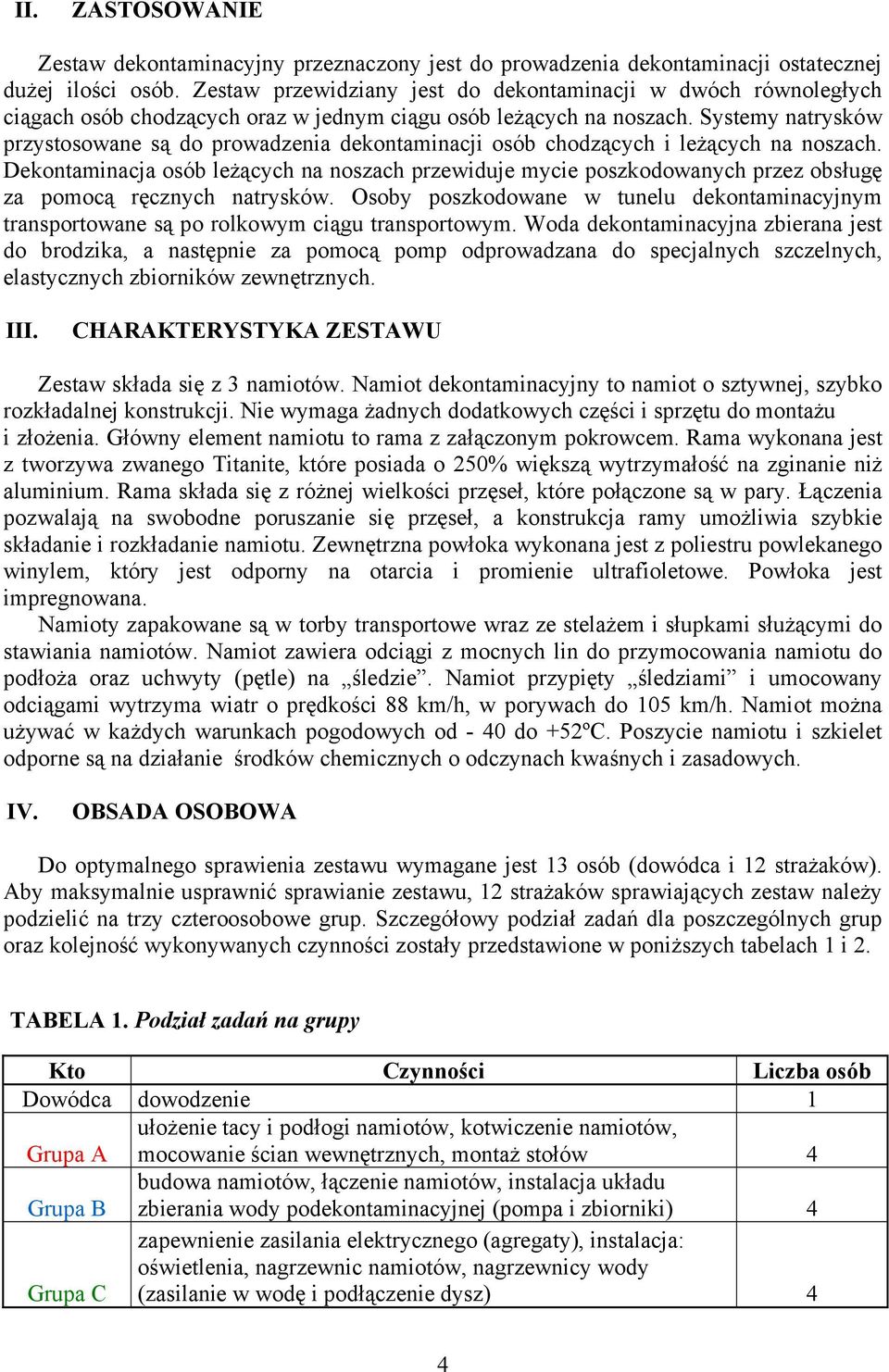

4 II. ZASTOSOWANIE Zestaw dekontaminacyjny przeznaczony jest do prowadzenia dekontaminacji ostatecznej dużej ilości osób. Zestaw przewidziany jest do dekontaminacji w dwóch równoległych ciągach osób chodzących oraz w jednym ciągu osób leżących na noszach. Systemy natrysków przystosowane są do prowadzenia dekontaminacji osób chodzących i leżących na noszach. Dekontaminacja osób leżących na noszach przewiduje mycie poszkodowanych przez obsługę za pomocą ręcznych natrysków. Osoby poszkodowane w tunelu dekontaminacyjnym transportowane są po rolkowym ciągu transportowym. Woda dekontaminacyjna zbierana jest do brodzika, a następnie za pomocą pomp odprowadzana do specjalnych szczelnych, elastycznych zbiorników zewnętrznych. III. CHARAKTERYSTYKA ZESTAWU Zestaw składa się z 3 namiotów. Namiot dekontaminacyjny to namiot o sztywnej, szybko rozkładalnej konstrukcji. Nie wymaga żadnych dodatkowych części i sprzętu do montażu i złożenia. Główny element namiotu to rama z załączonym pokrowcem. Rama wykonana jest z tworzywa zwanego Titanite, które posiada o 250% większą wytrzymałość na zginanie niż aluminium. Rama składa się z różnej wielkości przęseł, które połączone są w pary. Łączenia pozwalają na swobodne poruszanie się przęseł, a konstrukcja ramy umożliwia szybkie składanie i rozkładanie namiotu. Zewnętrzna powłoka wykonana jest z poliestru powlekanego winylem, który jest odporny na otarcia i promienie ultrafioletowe. Powłoka jest impregnowana. Namioty zapakowane są w torby transportowe wraz ze stelażem i słupkami służącymi do stawiania namiotów. Namiot zawiera odciągi z mocnych lin do przymocowania namiotu do podłoża oraz uchwyty (pętle) na śledzie. Namiot przypięty śledziami i umocowany odciągami wytrzyma wiatr o prędkości 88 km/h, w porywach do 105 km/h. Namiot można używać w każdych warunkach pogodowych od - 40 do +52ºC. Poszycie namiotu i szkielet odporne są na działanie środków chemicznych o odczynach kwaśnych i zasadowych. IV. OBSADA OSOBOWA Do optymalnego sprawienia zestawu wymagane jest 13 osób (dowódca i 12 strażaków). Aby maksymalnie usprawnić sprawianie zestawu, 12 strażaków sprawiających zestaw należy podzielić na trzy czteroosobowe grup. Szczegółowy podział zadań dla poszczególnych grup oraz kolejność wykonywanych czynności zostały przedstawione w poniższych tabelach 1 i 2. TABELA 1. Podział zadań na grupy Kto Czynności Liczba osób Dowódca dowodzenie 1 Grupa A ułożenie tacy i podłogi namiotów, kotwiczenie namiotów, mocowanie ścian wewnętrznych, montaż stołów 4 Grupa B budowa namiotów, łączenie namiotów, instalacja układu zbierania wody podekontaminacyjnej (pompa i zbiorniki) 4 Grupa C zapewnienie zasilania elektrycznego (agregaty), instalacja: oświetlenia, nagrzewnic namiotów, nagrzewnicy wody (zasilanie w wodę i podłączenie dysz) 4 4

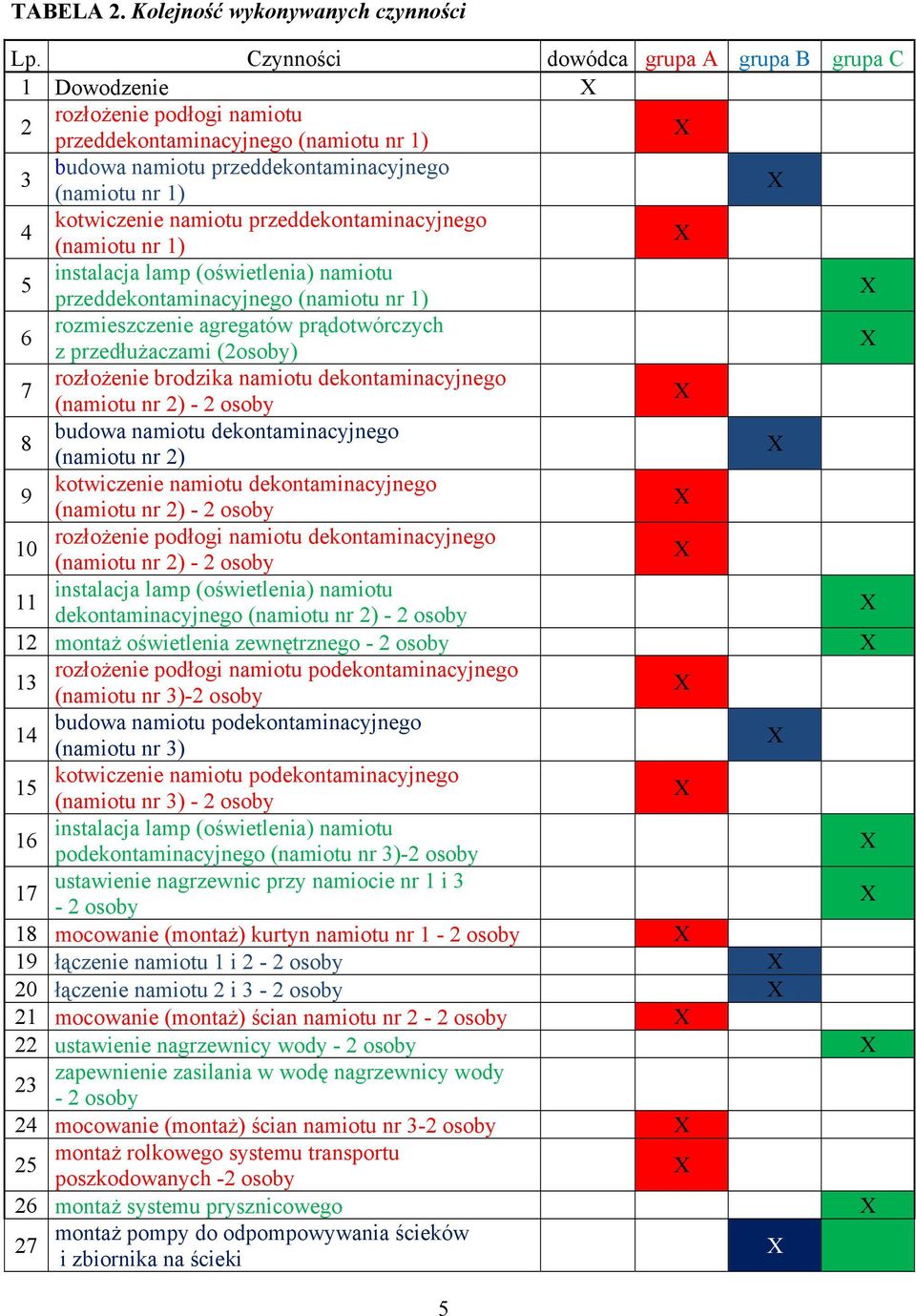

5 TABELA 2. Kolejność wykonywanych czynności Lp. Czynności dowódca grupa A grupa B grupa C 1 Dowodzenie 2 rozłożenie podłogi namiotu przeddekontaminacyjnego (namiotu nr 1) 3 budowa namiotu przeddekontaminacyjnego (namiotu nr 1) 4 kotwiczenie namiotu przeddekontaminacyjnego (namiotu nr 1) 5 instalacja lamp (oświetlenia) namiotu przeddekontaminacyjnego (namiotu nr 1) 6 rozmieszczenie agregatów prądotwórczych z przedłużaczami (2osoby) 7 rozłożenie brodzika namiotu dekontaminacyjnego (namiotu nr 2) - 2 osoby 8 budowa namiotu dekontaminacyjnego (namiotu nr 2) 9 kotwiczenie namiotu dekontaminacyjnego (namiotu nr 2) - 2 osoby 10 rozłożenie podłogi namiotu dekontaminacyjnego (namiotu nr 2) - 2 osoby 11 instalacja lamp (oświetlenia) namiotu dekontaminacyjnego (namiotu nr 2) - 2 osoby 12 montaż oświetlenia zewnętrznego - 2 osoby 13 rozłożenie podłogi namiotu podekontaminacyjnego (namiotu nr 3)-2 osoby 14 budowa namiotu podekontaminacyjnego (namiotu nr 3) 15 kotwiczenie namiotu podekontaminacyjnego (namiotu nr 3) - 2 osoby 16 instalacja lamp (oświetlenia) namiotu podekontaminacyjnego (namiotu nr 3)-2 osoby 17 ustawienie nagrzewnic przy namiocie nr 1 i 3-2 osoby 18 mocowanie (montaż) kurtyn namiotu nr 1-2 osoby 19 łączenie namiotu 1 i 2-2 osoby 20 łączenie namiotu 2 i 3-2 osoby 21 mocowanie (montaż) ścian namiotu nr 2-2 osoby 22 ustawienie nagrzewnicy wody - 2 osoby 23 zapewnienie zasilania w wodę nagrzewnicy wody - 2 osoby 24 mocowanie (montaż) ścian namiotu nr 3-2 osoby 25 montaż rolkowego systemu transportu poszkodowanych -2 osoby 26 montaż systemu prysznicowego 27 montaż pompy do odpompowywania ścieków i zbiornika na ścieki 5

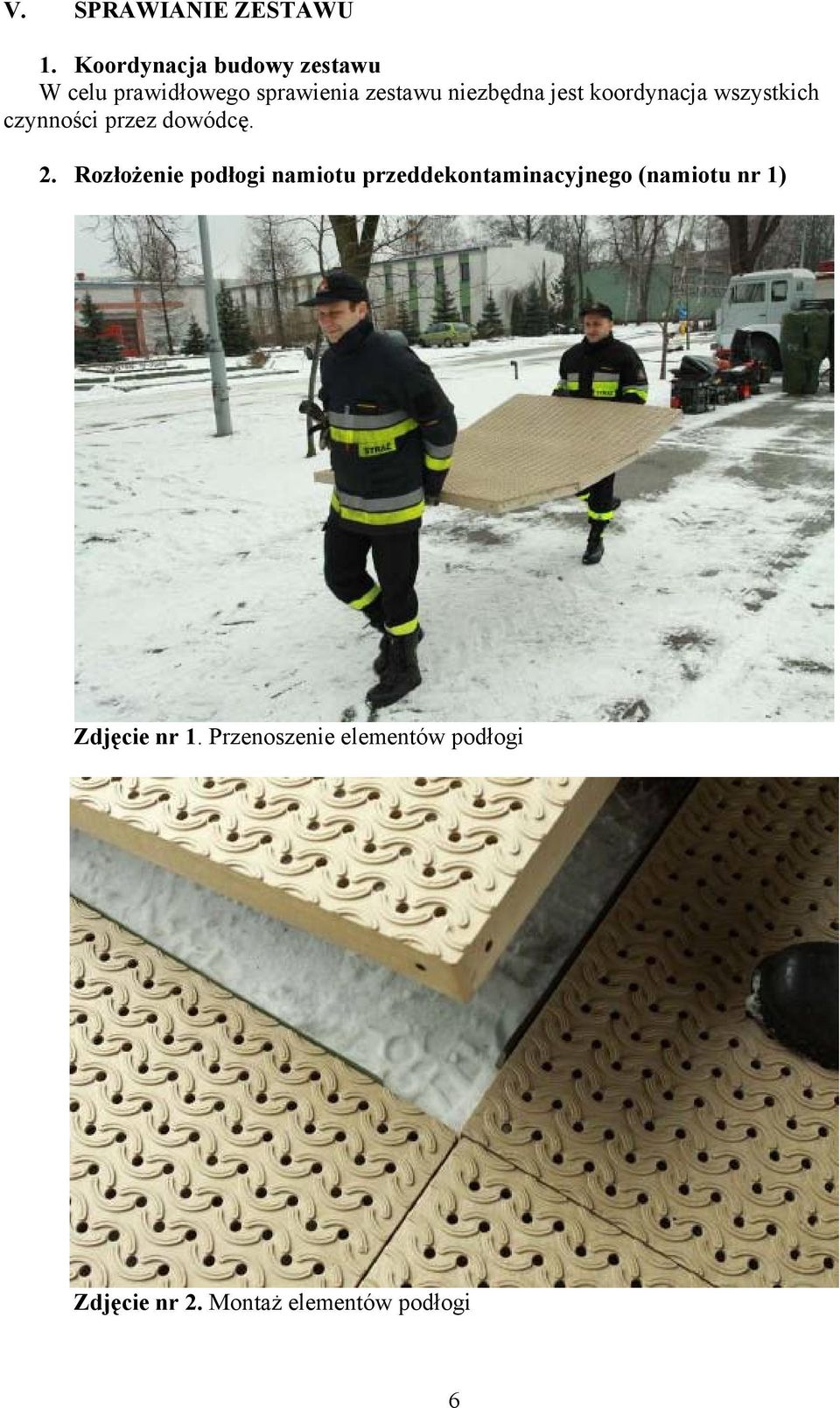

6 V. SPRAWIANIE ZESTAWU 1. Koordynacja budowy zestawu W celu prawidłowego sprawienia zestawu niezbędna jest koordynacja wszystkich czynności przez dowódcę. 2. Rozłożenie podłogi namiotu przeddekontaminacyjnego (namiotu nr 1) Zdjęcie nr 1. Przenoszenie elementów podłogi Zdjęcie nr 2. Montaż elementów podłogi 6

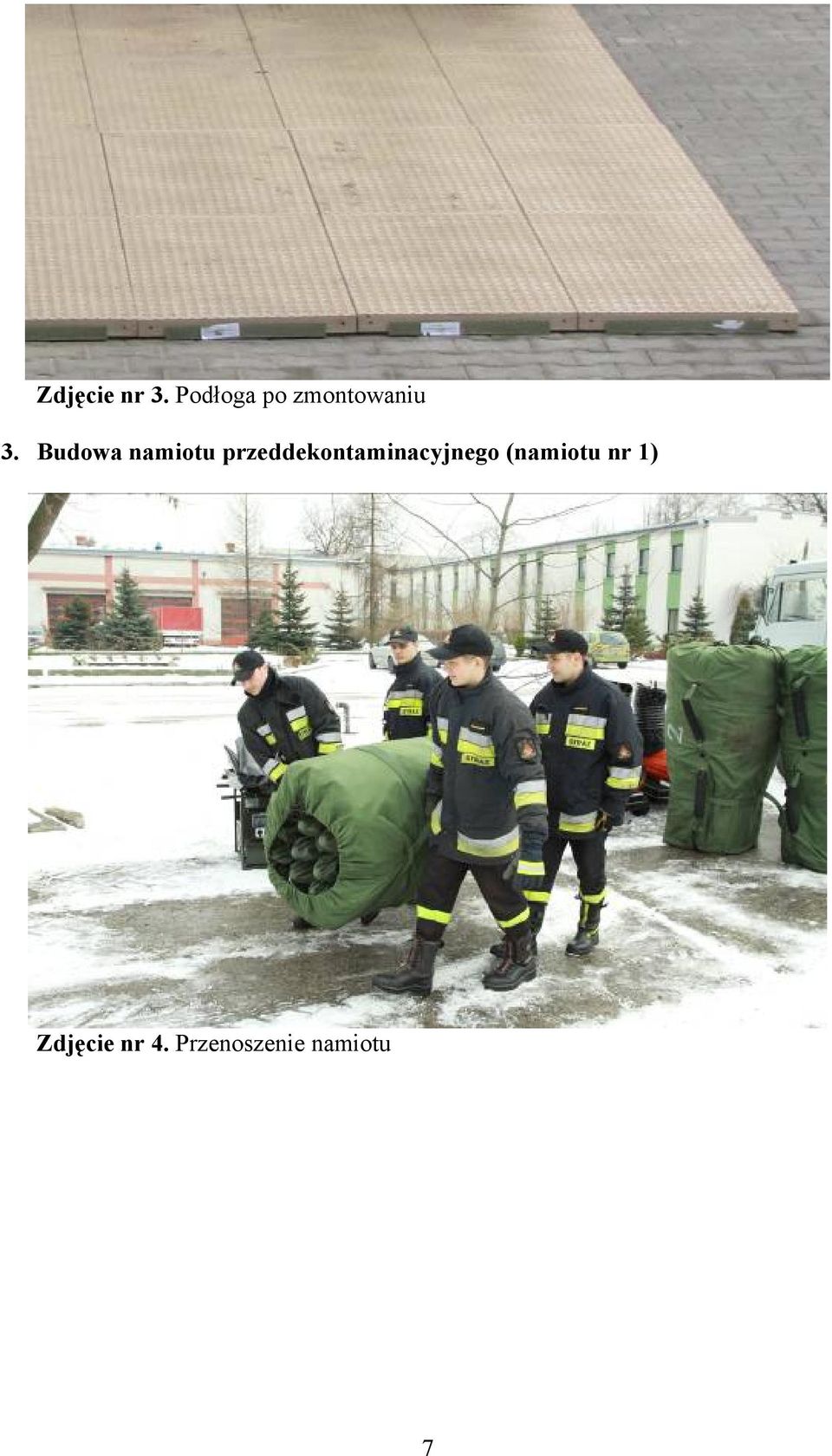

7 Zdjęcie nr 3. Podłoga po zmontowaniu 3. Budowa namiotu przeddekontaminacyjnego (namiotu nr 1) Zdjęcie nr 4. Przenoszenie namiotu 7

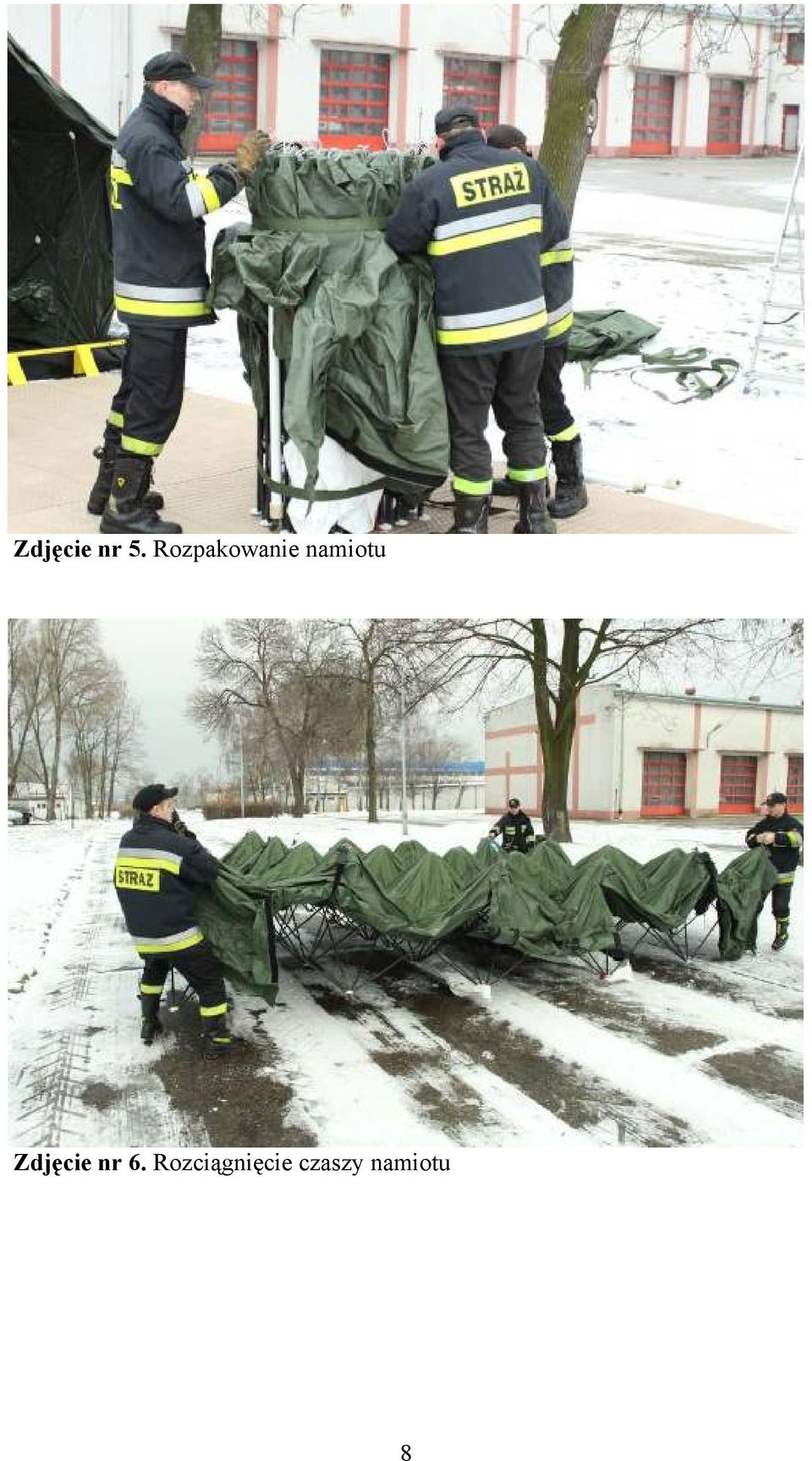

8 Zdjęcie nr 5. Rozpakowanie namiotu Zdjęcie nr 6. Rozciągnięcie czaszy namiotu 8

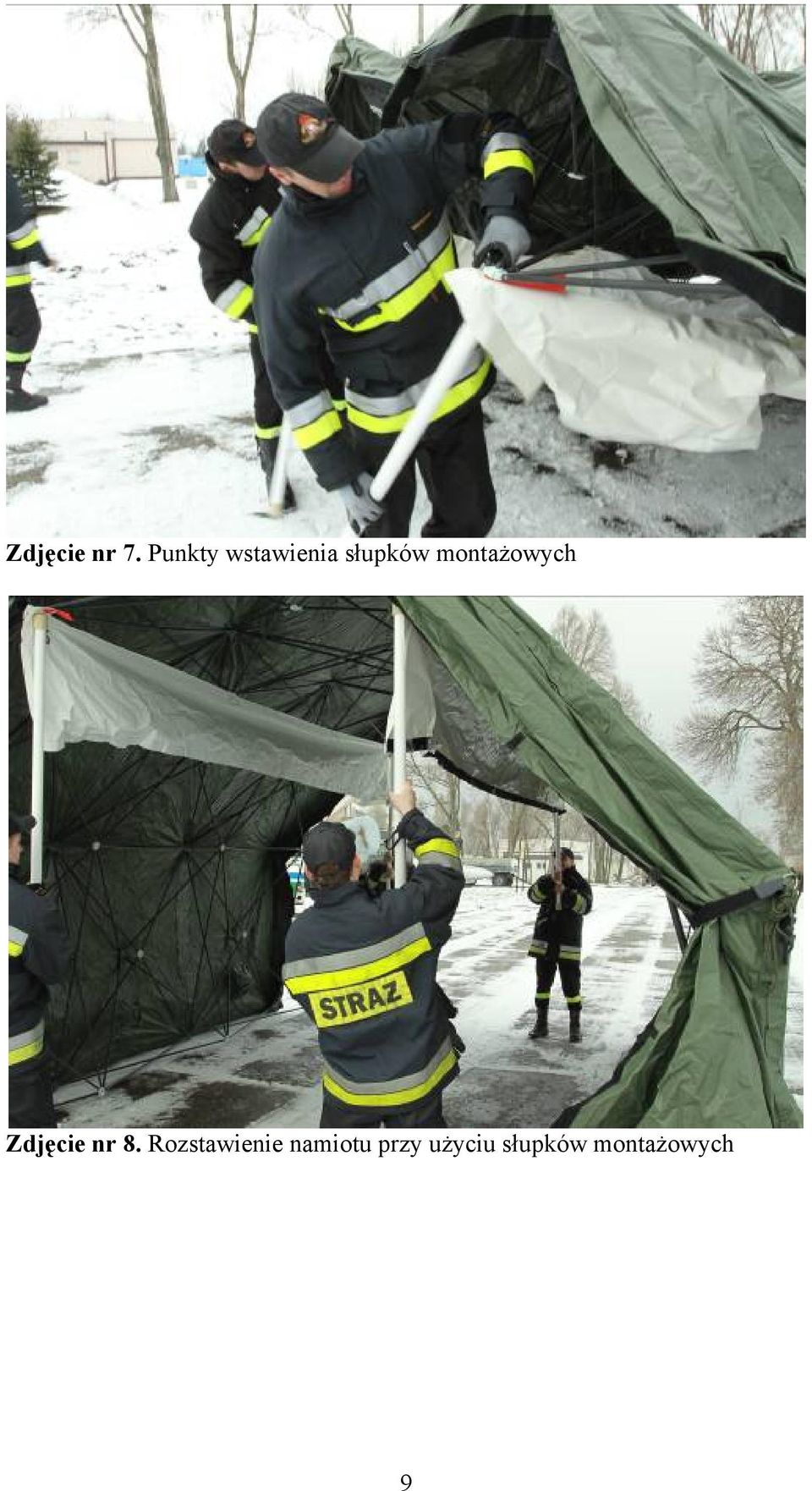

9 Zdjęcie nr 7. Punkty wstawienia słupków montażowych Zdjęcie nr 8. Rozstawienie namiotu przy użyciu słupków montażowych 9

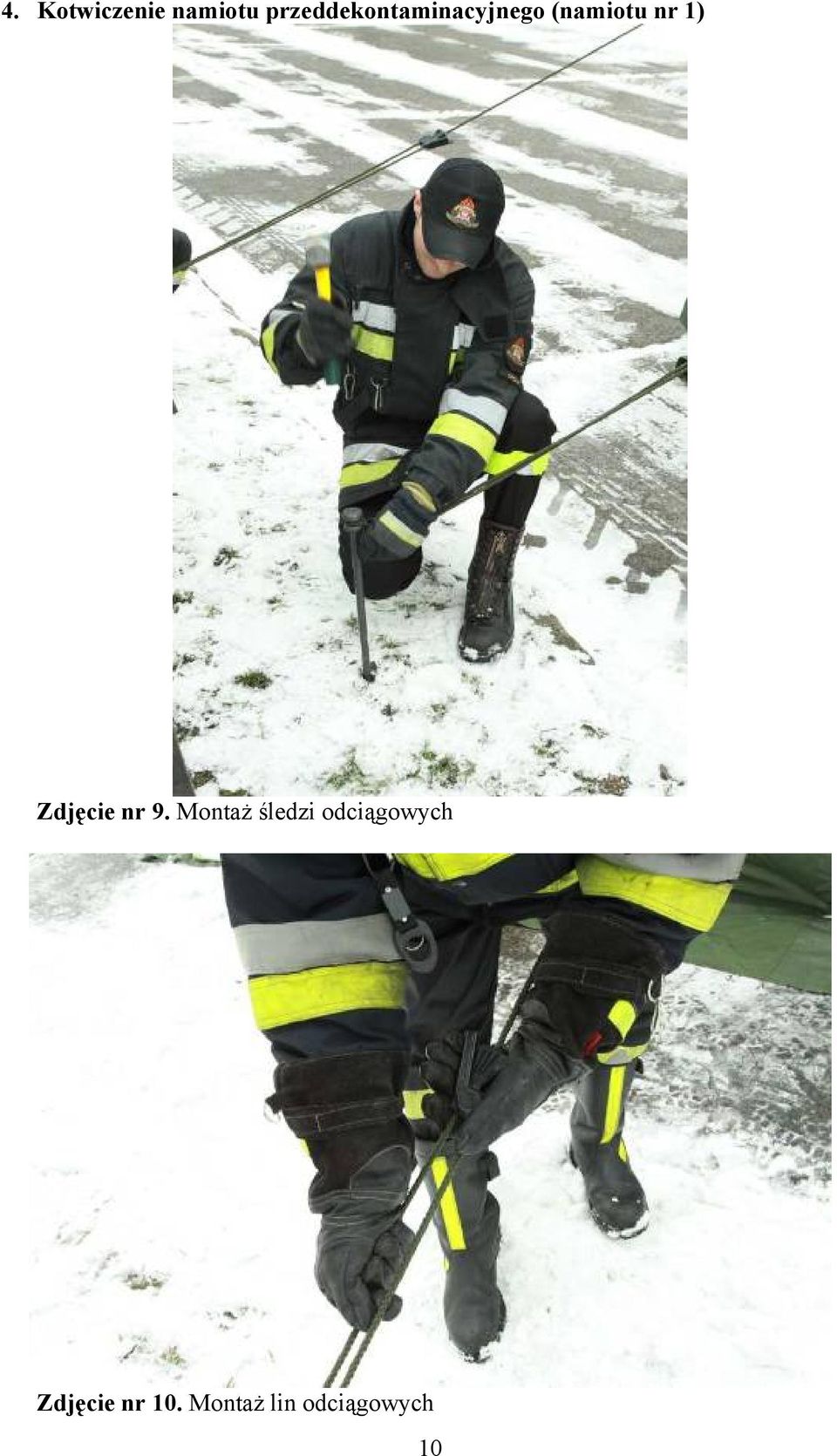

10 4. Kotwiczenie namiotu przeddekontaminacyjnego (namiotu nr 1) Zdjęcie nr 9. Montaż śledzi odciągowych Zdjęcie nr 10. Montaż lin odciągowych 10

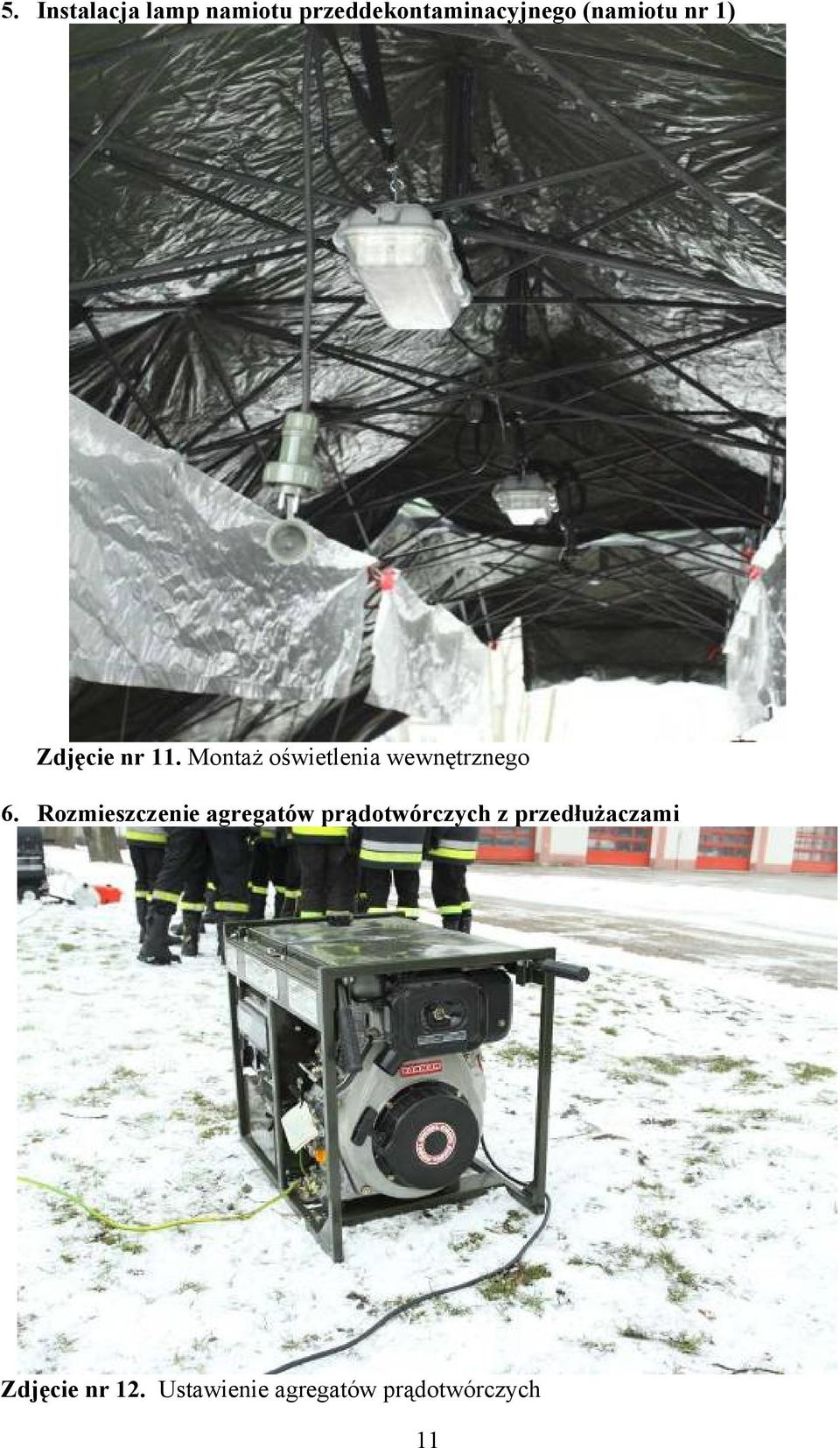

11 5. Instalacja lamp namiotu przeddekontaminacyjnego (namiotu nr 1) Zdjęcie nr 11. Montaż oświetlenia wewnętrznego 6. Rozmieszczenie agregatów prądotwórczych z przedłużaczami Zdjęcie nr 12. Ustawienie agregatów prądotwórczych 11

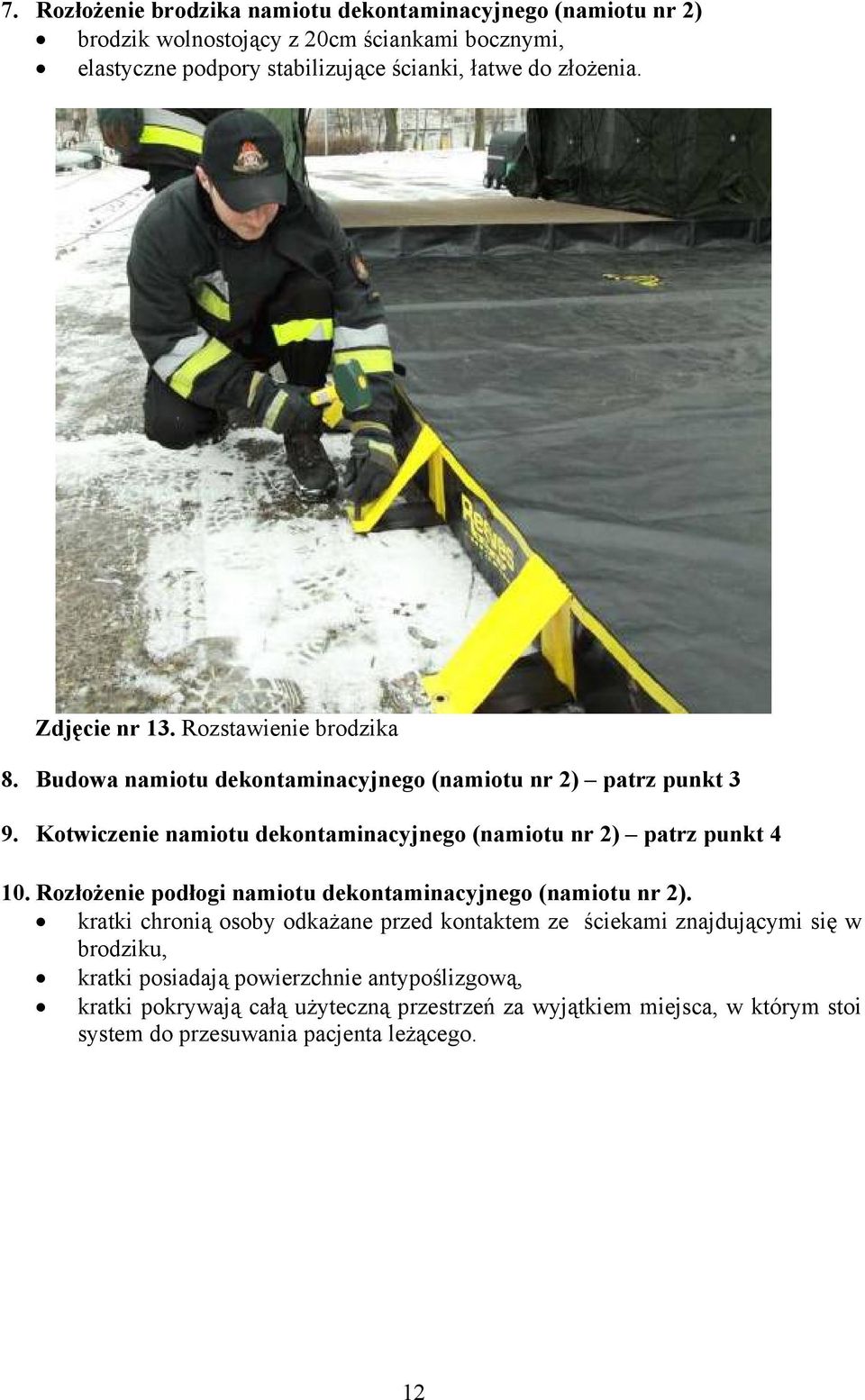

12 7. Rozłożenie brodzika namiotu dekontaminacyjnego (namiotu nr 2) brodzik wolnostojący z 20cm ściankami bocznymi, elastyczne podpory stabilizujące ścianki, łatwe do złożenia. Zdjęcie nr 13. Rozstawienie brodzika 8. Budowa namiotu dekontaminacyjnego (namiotu nr 2) patrz punkt 3 9. Kotwiczenie namiotu dekontaminacyjnego (namiotu nr 2) patrz punkt Rozłożenie podłogi namiotu dekontaminacyjnego (namiotu nr 2). kratki chronią osoby odkażane przed kontaktem ze ściekami znajdującymi się w brodziku, kratki posiadają powierzchnie antypoślizgową, kratki pokrywają całą użyteczną przestrzeń za wyjątkiem miejsca, w którym stoi system do przesuwania pacjenta leżącego. 12

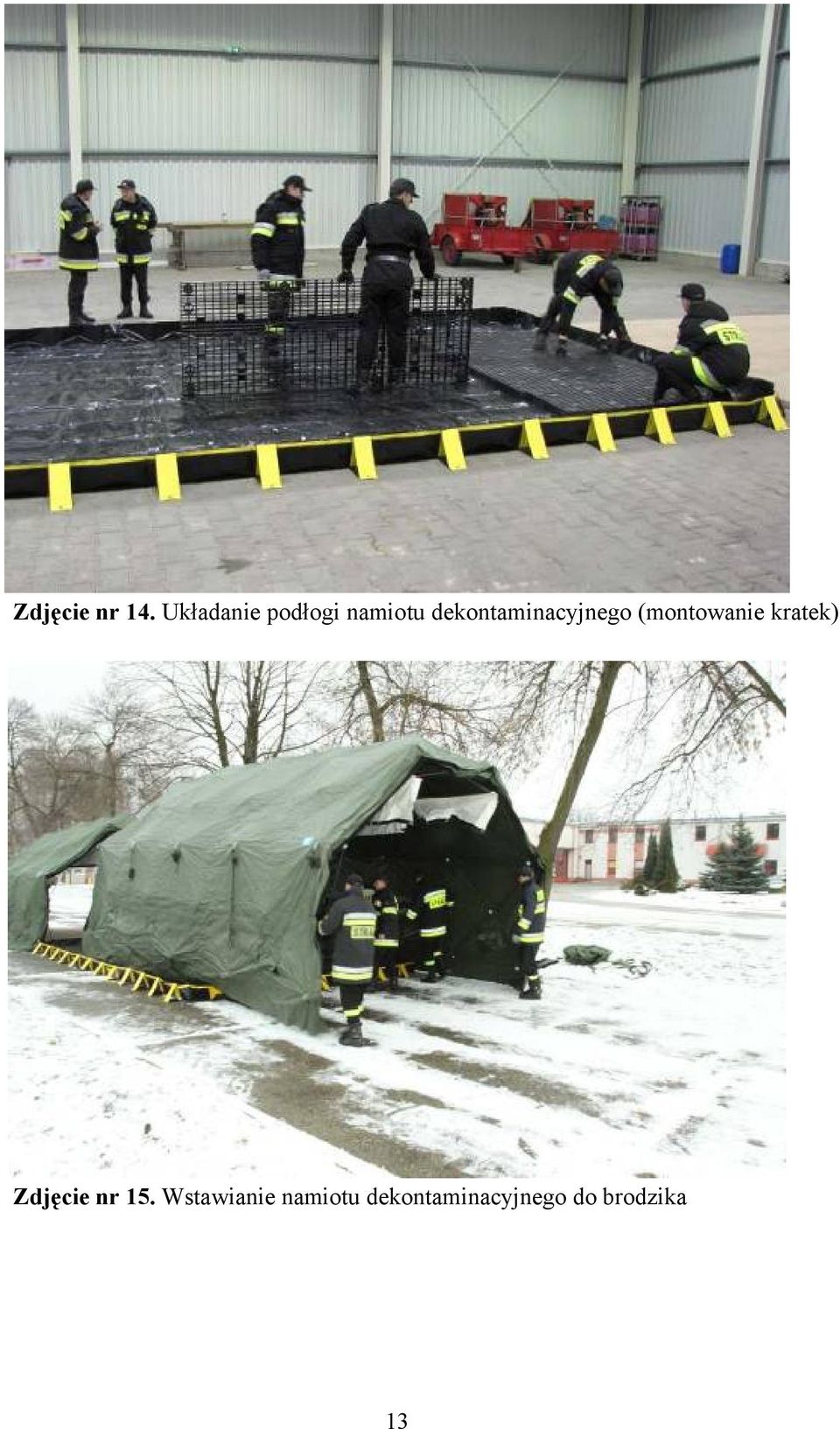

13 Zdjęcie nr 14. Układanie podłogi namiotu dekontaminacyjnego (montowanie kratek) Zdjęcie nr 15. Wstawianie namiotu dekontaminacyjnego do brodzika 13

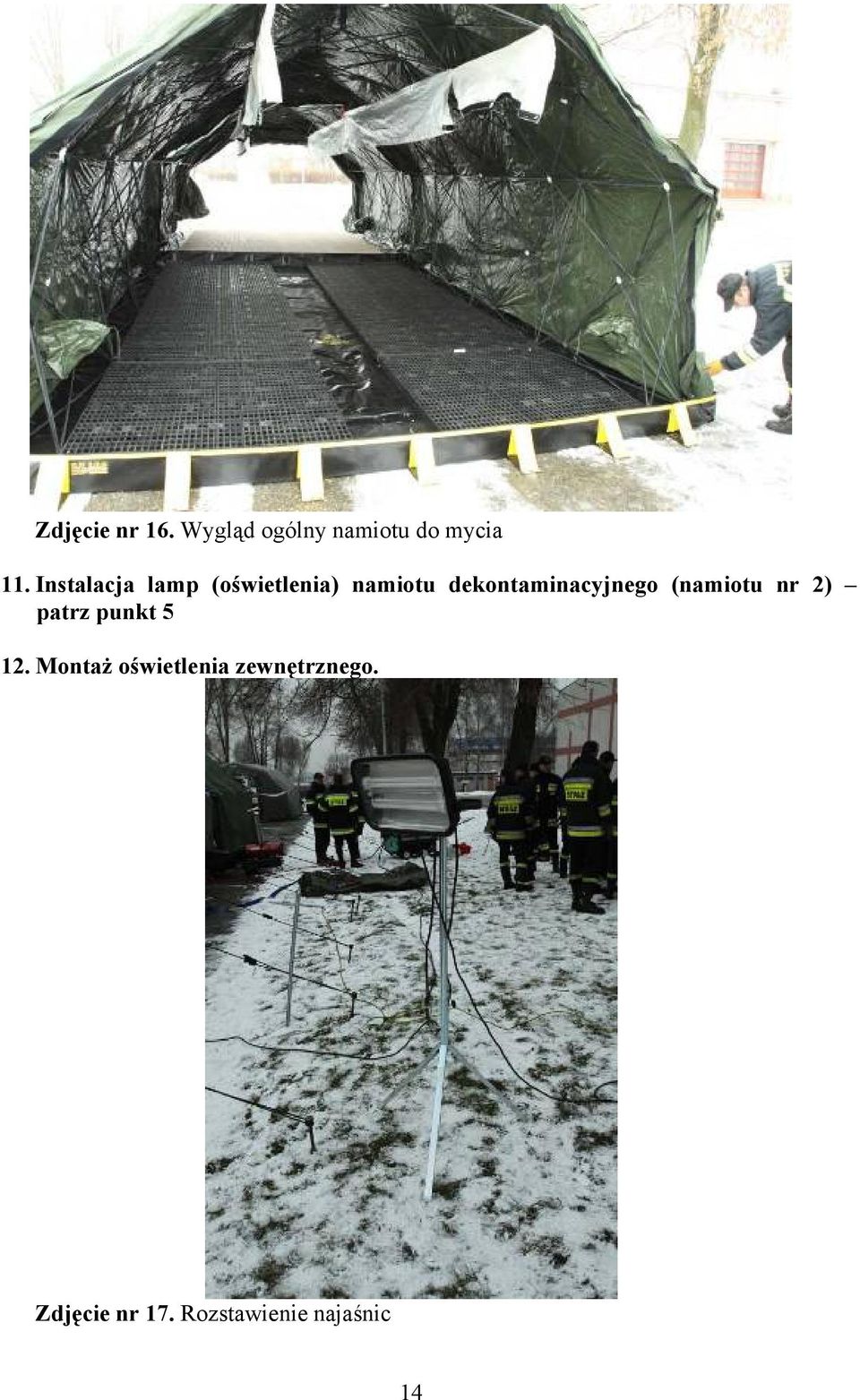

14 Zdjęcie nr 16. Wygląd ogólny namiotu do mycia 11. Instalacja lamp (oświetlenia) namiotu dekontaminacyjnego (namiotu nr 2) patrz punkt Montaż oświetlenia zewnętrznego. Zdjęcie nr 17. Rozstawienie najaśnic 14

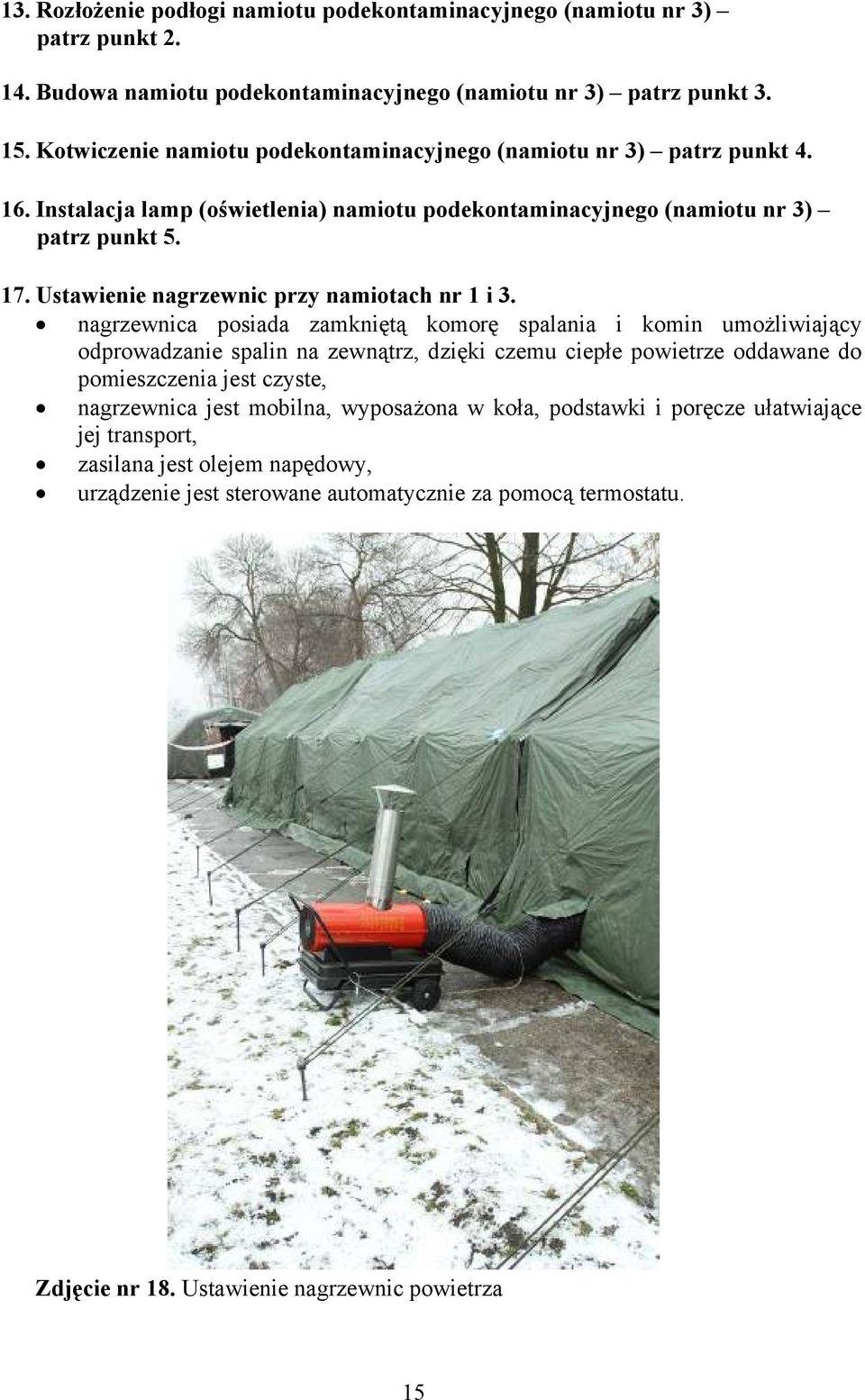

15 13. Rozłożenie podłogi namiotu podekontaminacyjnego (namiotu nr 3) patrz punkt Budowa namiotu podekontaminacyjnego (namiotu nr 3) patrz punkt Kotwiczenie namiotu podekontaminacyjnego (namiotu nr 3) patrz punkt Instalacja lamp (oświetlenia) namiotu podekontaminacyjnego (namiotu nr 3) patrz punkt Ustawienie nagrzewnic przy namiotach nr 1 i 3. nagrzewnica posiada zamkniętą komorę spalania i komin umożliwiający odprowadzanie spalin na zewnątrz, dzięki czemu ciepłe powietrze oddawane do pomieszczenia jest czyste, nagrzewnica jest mobilna, wyposażona w koła, podstawki i poręcze ułatwiające jej transport, zasilana jest olejem napędowy, urządzenie jest sterowane automatycznie za pomocą termostatu. Zdjęcie nr 18. Ustawienie nagrzewnic powietrza 15

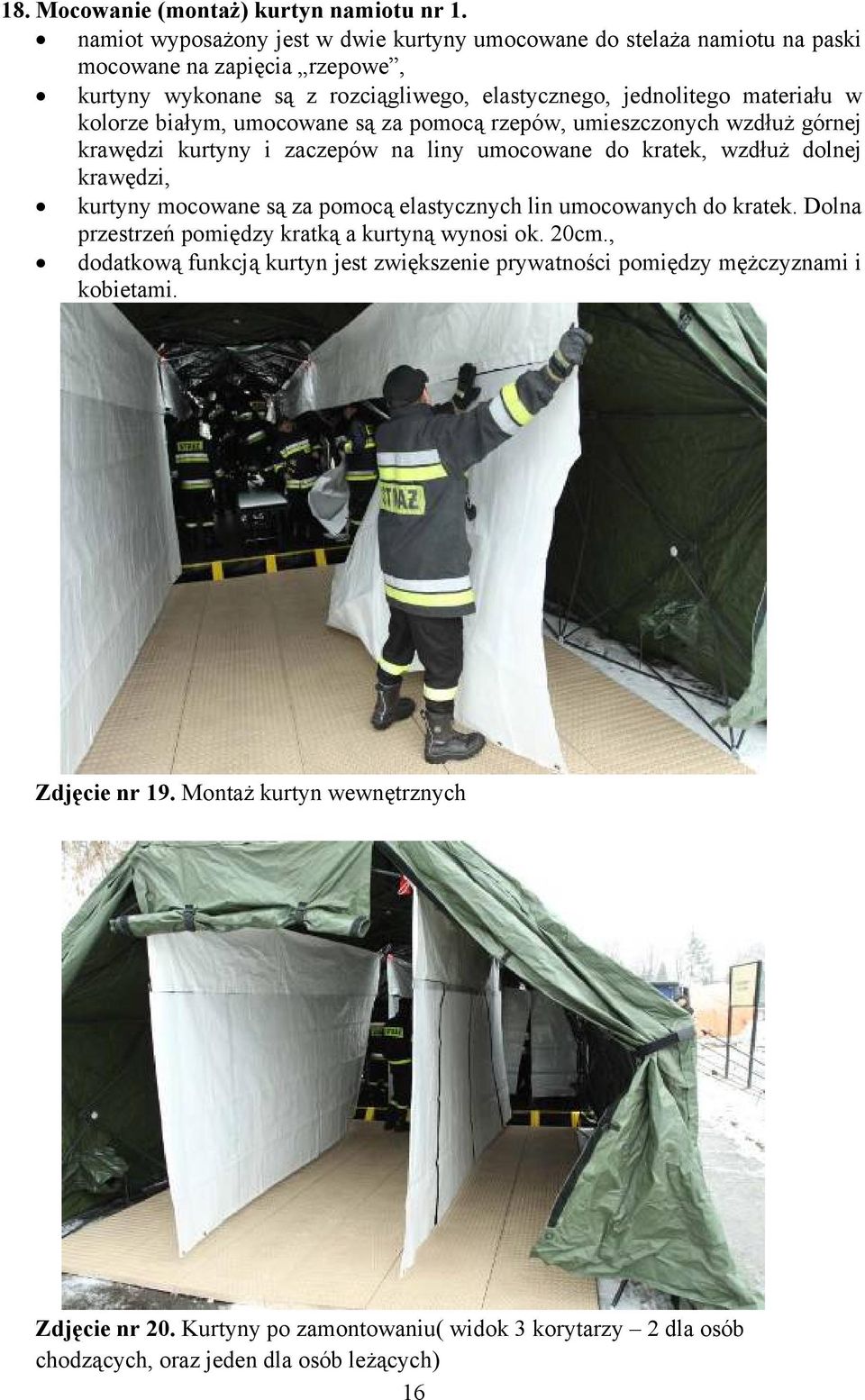

16 18. Mocowanie (montaż) kurtyn namiotu nr 1. namiot wyposażony jest w dwie kurtyny umocowane do stelaża namiotu na paski mocowane na zapięcia rzepowe, kurtyny wykonane są z rozciągliwego, elastycznego, jednolitego materiału w kolorze białym, umocowane są za pomocą rzepów, umieszczonych wzdłuż górnej krawędzi kurtyny i zaczepów na liny umocowane do kratek, wzdłuż dolnej krawędzi, kurtyny mocowane są za pomocą elastycznych lin umocowanych do kratek. Dolna przestrzeń pomiędzy kratką a kurtyną wynosi ok. 20cm., dodatkową funkcją kurtyn jest zwiększenie prywatności pomiędzy mężczyznami i kobietami. Zdjęcie nr 19. Montaż kurtyn wewnętrznych Zdjęcie nr 20. Kurtyny po zamontowaniu( widok 3 korytarzy 2 dla osób chodzących, oraz jeden dla osób leżących) 16

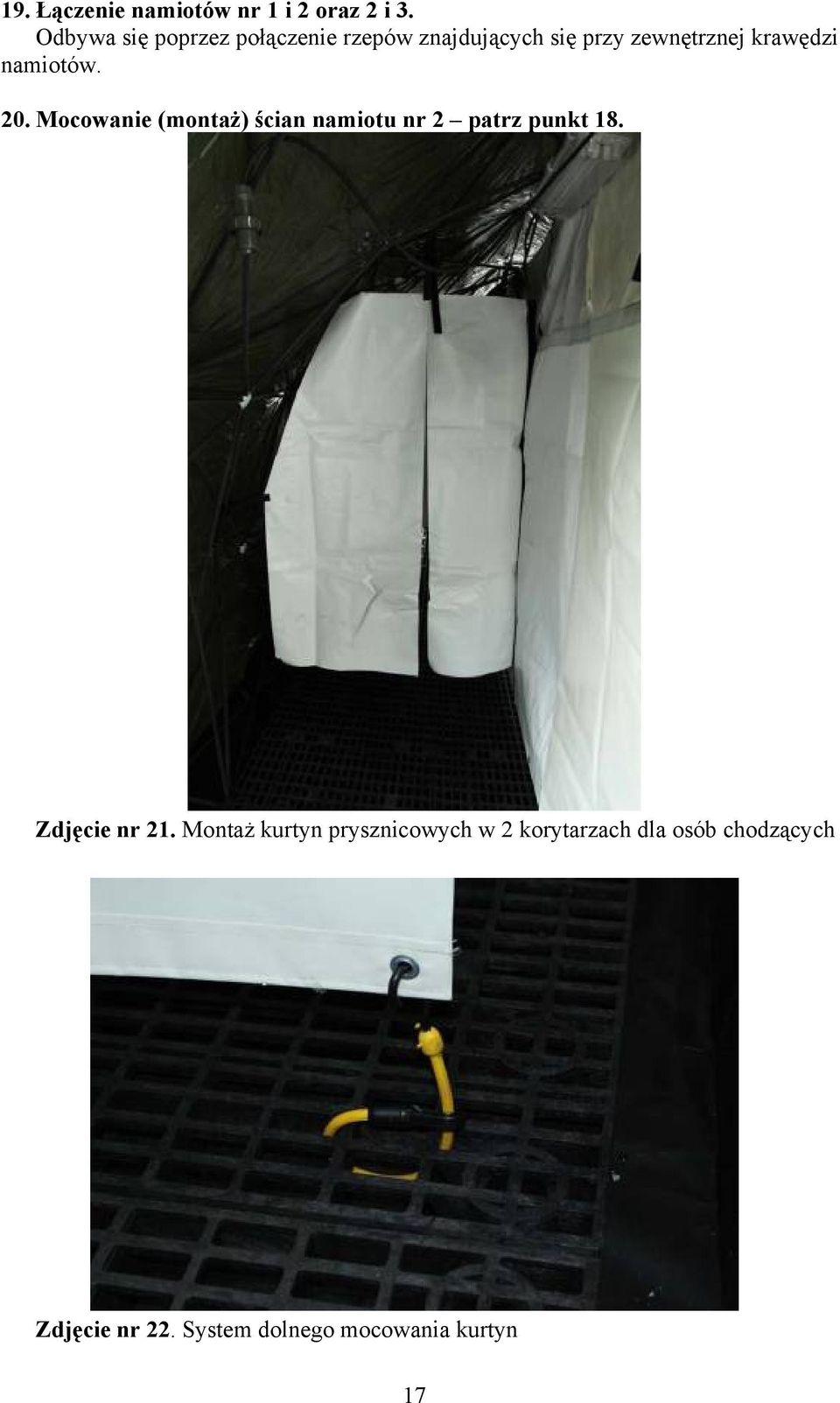

17 19. Łączenie namiotów nr 1 i 2 oraz 2 i 3. Odbywa się poprzez połączenie rzepów znajdujących się przy zewnętrznej krawędzi namiotów. 20. Mocowanie (montaż) ścian namiotu nr 2 patrz punkt 18. Zdjęcie nr 21. Montaż kurtyn prysznicowych w 2 korytarzach dla osób chodzących Zdjęcie nr 22. System dolnego mocowania kurtyn 17

18 Zdjęcie nr 23. Kurtyny po zmontowaniu 21. Ustawienie nagrzewnicy wody. zestaw wyposażony jest w dwa 10 m węże z gumy SBR odporne na uszkodzenia: czerwone mycie, czarne płukanie, nagrzewnica wody umieszczona jest na czterech kołach z oponami z hamulcem ręcznym, 4 wyjściami wodnymi: 2 do dekontaminacji, 2 do płukania. Zdjęcie nr 24. Nagrzewnica wody 18

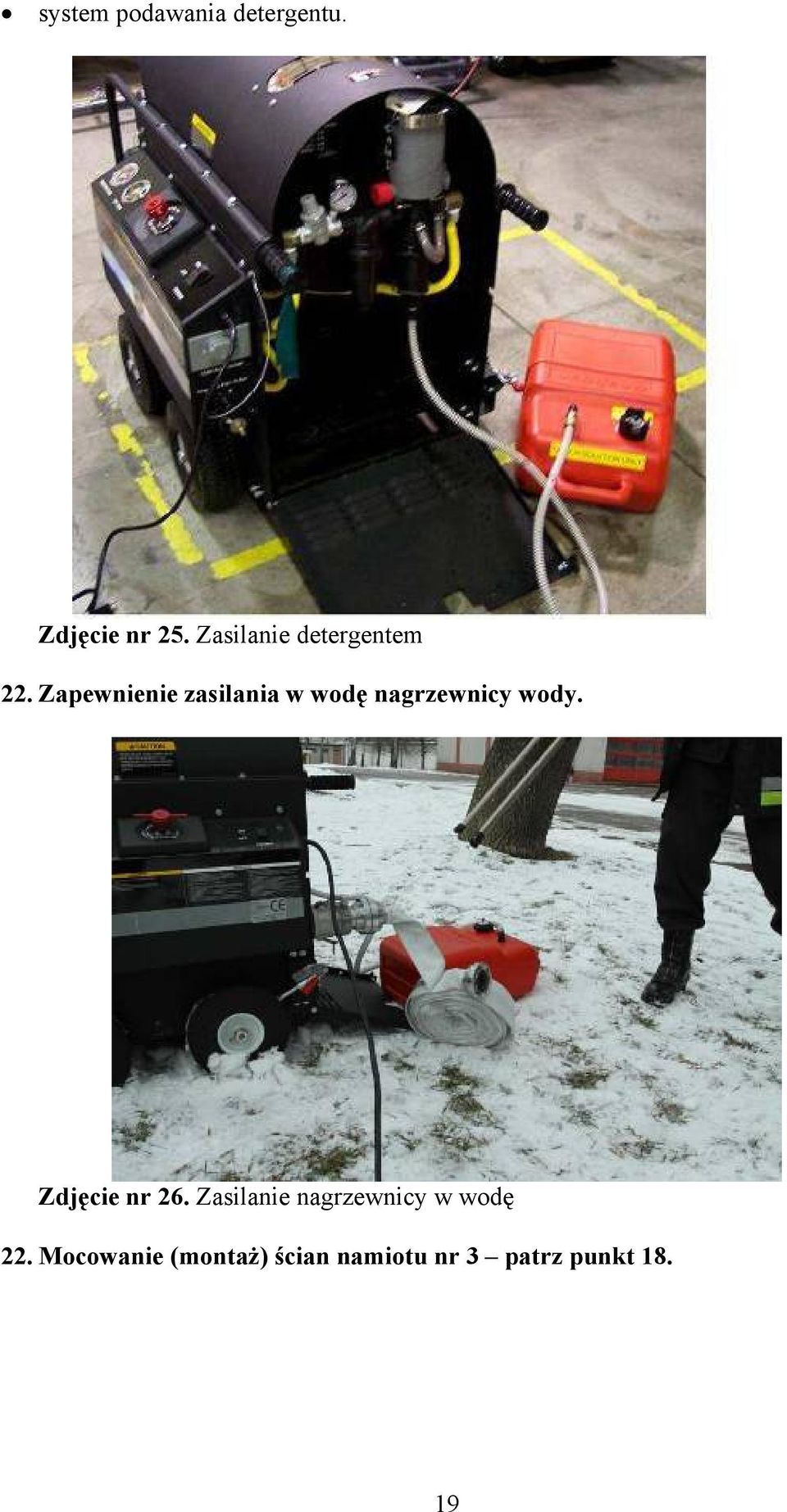

19 system podawania detergentu. Zdjęcie nr 25. Zasilanie detergentem 22. Zapewnienie zasilania w wodę nagrzewnicy wody. Zdjęcie nr 26. Zasilanie nagrzewnicy w wodę 22. Mocowanie (montaż) ścian namiotu nr 3 patrz punkt

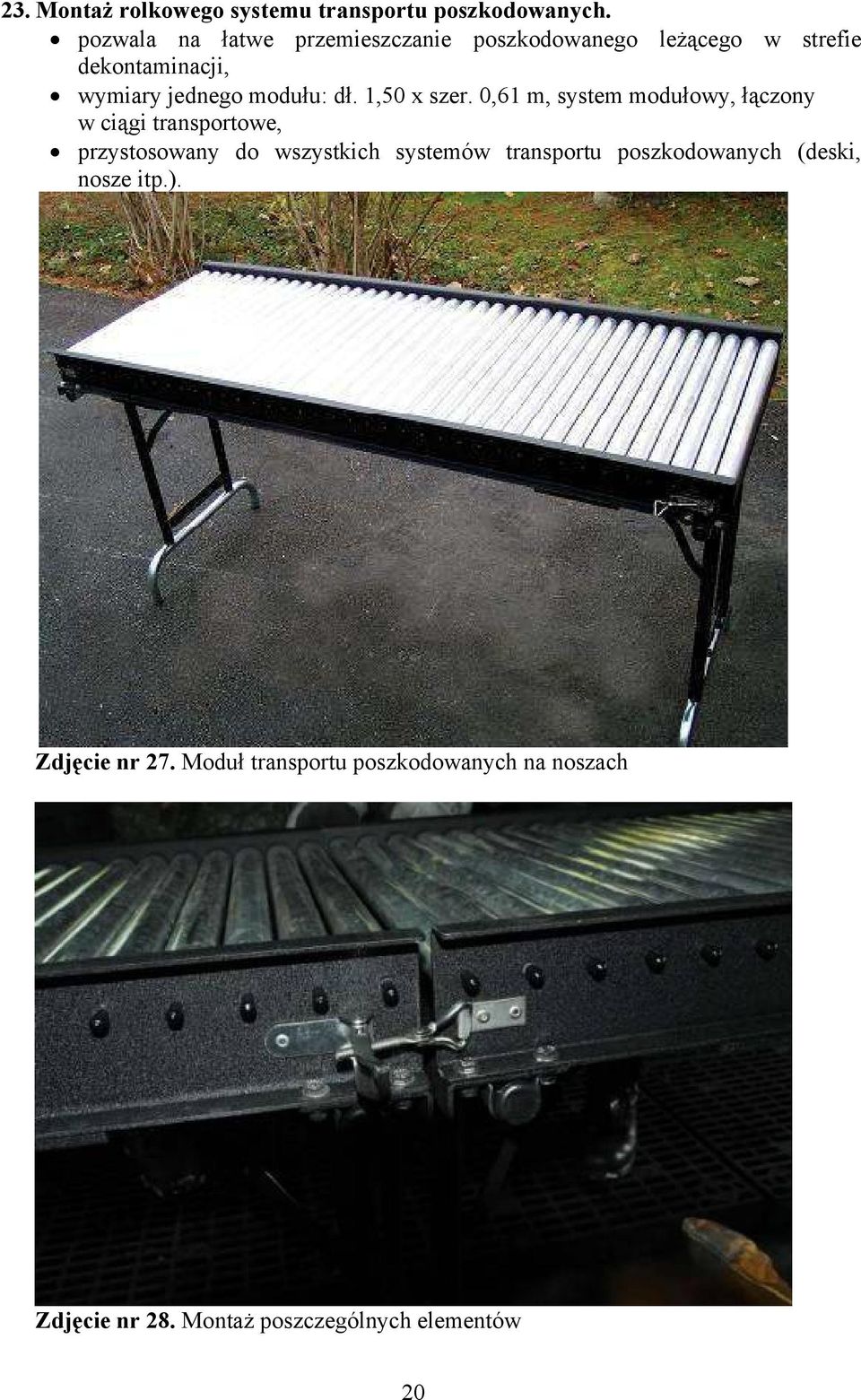

20 23. Montaż rolkowego systemu transportu poszkodowanych. pozwala na łatwe przemieszczanie poszkodowanego leżącego w strefie dekontaminacji, wymiary jednego modułu: dł. 1,50 x szer. 0,61 m, system modułowy, łączony w ciągi transportowe, przystosowany do wszystkich systemów transportu poszkodowanych (deski, nosze itp.). Zdjęcie nr 27. Moduł transportu poszkodowanych na noszach Zdjęcie nr 28. Montaż poszczególnych elementów 20

21 Zdjęcie nr 29. Ustawienie systemu rolkowego 24. Montaż systemu prysznicowego. 2 liniowy system zasilania w wodę składający się z 8 górnych dysz prysznicowych o wydajności 9,5 l/min. oraz 4 rozwijanych myjek (ciśnieniowych) ręcznych o wydajności 9,5 l/min, system przewodów rozprowadzających wodę łączonych na szybkozłączki ¾ służący do mycia i spłukiwania (dekontaminacji), mocowanych na stelażu namiotu, każda z dwunastu dysz prysznicowych składa się z męskich szybkozłączek wyposażonych w automatyczny mechanizm odcinający, w każdym ciągu komunikacyjnym (dla chodzących) znajdują się 4 punkty prysznicowe po jednym górnym i jednym bocznym dla każdej z dwóch pozycji do mycia, oraz 4 punkty prysznicowe (myjki) w ciągu dla leżących, prysznice w części ambulatoryjnej (dla chodzących) mają chromowane wykończenia z dźwigniami dla funkcji start/stop. 21

22 Zdjęcie nr 30. Montaż przewodów prysznicowych Zdjęcie nr 31. Montaż dysz prysznicowych w korytarzach dla osób chodzących 22

23 Zdjęcie nr 32. Montaż ręcznych prysznicy w korytarzu dla rannych 25. Montaż pompy do odpompowywania ścieków i zbiornika na ścieki. pompa wkładana jest do wnętrza brodzika, jej zadaniem jest odpompowania ścieków podekontaminacyjnych, uniemożliwiając tym samym przelanie się ich przez kratki, minimalny poziom zanurzenia umożliwiający pracę pompy wynosi 0,5cm, silnik pompy wyposażony jest w mechanizm zapobiegający przegrzaniu pompy, automatycznie ją wyłączy np.: w przypadku braku wody, zbiornik na ścieki wykorzystywany jest do zbierania ścieków odpompowywanych z brodzika. Zdjęcie nr 33. Pompa oraz zbiornik do odprowadzenia wody podekontaminacyjnej 23

24 Zdjęcie nr 34. Podłączenie zbiornika na wodę podekontaminacyjną z pompą znajdującą się w brodziku wewnątrz namiotu nr 2 Zdjęcie nr 35. Miejsce ustawienia pompy 24

25 V. ZESTAWY PRZED I PODEKONTAMINACYJNE Zestawy przed i po dekontaminacyjne są zapakowane i połączone razem. Można je oddzielić poprzez przecięcie opakowania. Zestawy zaprojektowane są w taki sposób, aby zapewnić ofiarom optymalną wygodę (godność) podczas przygotowywania się do dekontaminacji. Zestawy podekontaminacyjne zapewniają taki sam poziom ochrony po tym jak ofiara przejdzie proces dekontaminacji. Wszystkie zestawy posiadają system numerowania dla potrzeb bezpieczeństwa i identyfikacji (kod kreskowy) oraz długi okres przechowywania (ok. 5 lat). Wszystkie ubrania są łatwe w użyciu, oraz posiadają na opakowaniu schematy użytkowania. 25

26 Literatura: 1. Instrukcja obsługi. Namiotowy system do masowej dekontaminacji ludzi 3 liniowy firmy Greenpol. 2. Zdjęcia: - Centralna Szkoła PSP Częstochowa - Szkoła Aspirantów PSP Poznań 26
