OPIS PRZEDMIOTU ZAMÓWIENIA. 1. Przedmiot zamówienia Dostawa namiotów do działalności wychowawczej. 2. Ilość 30 szt. 3.

Transkrypt

1 OPIS PRZEDMIOTU ZAMÓWIENIA ZAŁĄCZNIK NR 1 DO SIWZ Lp. Wyszczególnienie Dane 1. Przedmiot zamówienia Dostawa namiotów do działalności wychowawczej 2. Ilość 30 szt. 3. CPV Inne normy NIE 5. Oferty częściowe (zadania) TAK 11 ZADAŃ 6. Oferty równoważne NIE 7. Wymogi techniczne Zgodnie z opisem 8. Usługi dodatkowe a) Miejsca dostawy: siedziba odbiorcy Skład Warszawa, ul. Marsa 110, Warszawa. b) Gwarancja: minimum 24 miesiące. c) Transport, załadunek i rozładunek na koszt wykonawcy. Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 1

2 Minimalne parametry techniczne sprzętu planowanego do zakupu. ZADANIE NR 1. Namiot do działalności wychowawczej 2 szt.: a) czasza namiotu, b) stelaż namiotu, c) opakowania transportowe. a) czasza namiotu o wymiarach: szerokość minimum 600 cm ; długość minimum 1200 cm ; wysokość minimum 220 cm., b) czasza namiotu wykonana z materiału odpornego na złe warunki atmosferyczne, c) kolor czaszy biały, d) ściany boczne w pionowe pasy na przemian w kolorach biały i niebieski, e) materiał wodoodporny, gramatura minimum 230g/m2, f) na ścianach bocznych minimum cztery kwadratowe lub prostokątne okna z przezroczystą powłoką, g) możliwość zamontowania podłogi wewnątrz namiotu. ZADANIE NR 2. Namiot do działalności wychowawczej 1 szt.: a) stelaż, b) zadaszenie, c) ściana tylna, d) ściana boczna x 2, e) pokrowce transportowe, f) szpile oraz odciągi. Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 2

3 a) wymiary: szerokość: 750 cm, długość (głębokość): 300 cm, wysokość: minimum 200 cm, b) lekka i wytrzymała konstrukcja: profile aluminiowo stalowe, c) możliwość łatwego i szybkiego montażu (stelaż ekspresowy), d) regulacja wysokości stelaża, e) tkanina: impregnowana, wodoodporna, trudnopalna, f) gramatura: minimum 230g/m², g) kolor: ciemna zieleń, h) po jednym oknie w każdej ścianie bocznej, i) możliwość łączenia ścian ze sobą (wskazana taśma rzepowa), j) nadruk na zadaszeniu oraz falbanach namiotu, odporny na działanie promieni UV - (zgodnie z załączonym wzorem), k) pokrowce transportowe: trwałe i mocne, z uchwytami, Wzór: Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 3

4 ZADANIE NR 3. Namiot do działalności wychowawczej 2 szt.: a) namiot, w tym: czasza (poszycie), b) stelaż metalowy nośny, c) 4 ściany (min. 200 cm) dopinane do zadaszenia i nóg rzepami + 4 okna z rolowaną zasłoną, d) 1 rolowane wejście w co najmniej jednej ze ścian; 1 rynna łącząca, e) 2 łączniki do stelaży, f) minimum 1 etui transportowe. a) wysokość min cm, długość min. 600 cm, szerokość min. 600 cm., b) materiał wodoodporny, niepalny, gramatura minimum 230g/m2, c) kolor zielona butelka, d) stelaż metalowy, nierdzewny, połączenia elementów poprzez tzw. szybkozłącza, e) ściany z możliwością demontażu częściowego, f) czasza (poszycie) z logiem i nadrukiem: 13 Wojskowy Oddział Gospodarczy nad drzwiami wejściowymi - (zgodnie z załączonym wzorem), Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 4

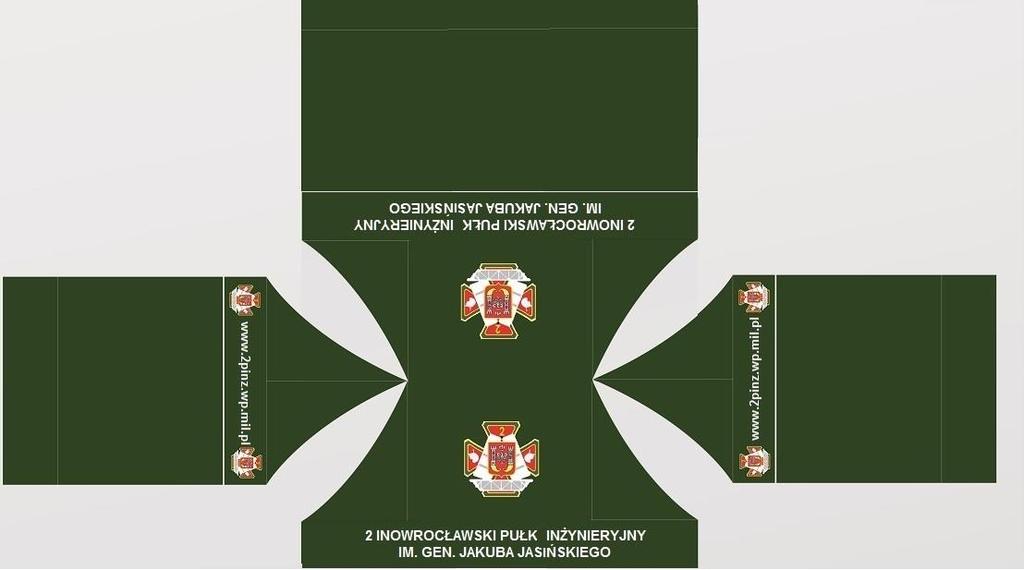

5 Wzór: Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 5

6 ZADANIE NR 4. Namiot do działalności wychowawczej 1 szt.: a) cztery ściany boczne montowane na rzepy, b) czasza namiotu, c) pokrowiec na czaszę namiotu, d) pokrowiec na stelaż namiotu. a) długość x szerokość x wysokość: (800x1200x350) cm, b) materiał poszycia: wodo i mrozoodporny (poliester), c) gramatura minimum 230g/m2, d) barwa tkaniny kolor munduru sił powietrznych (do uzgodnienia z zamawiającym), e) konstrukcja nóg: rozkładane teleskopowo, f) konstrukcja dachu: składany w harmonijkę, g) przód zadaszenia okap odcinany z nadrukiem: 100 BATALION ŁĄCZNOŚCI h) trzy ściany boczne montowane na rzepy z nadrukiem: 100 BATALION ŁĄCZNOŚCI i) konstrukcja namiotu stalowo/aluminiowa - ekspresowa. Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 6

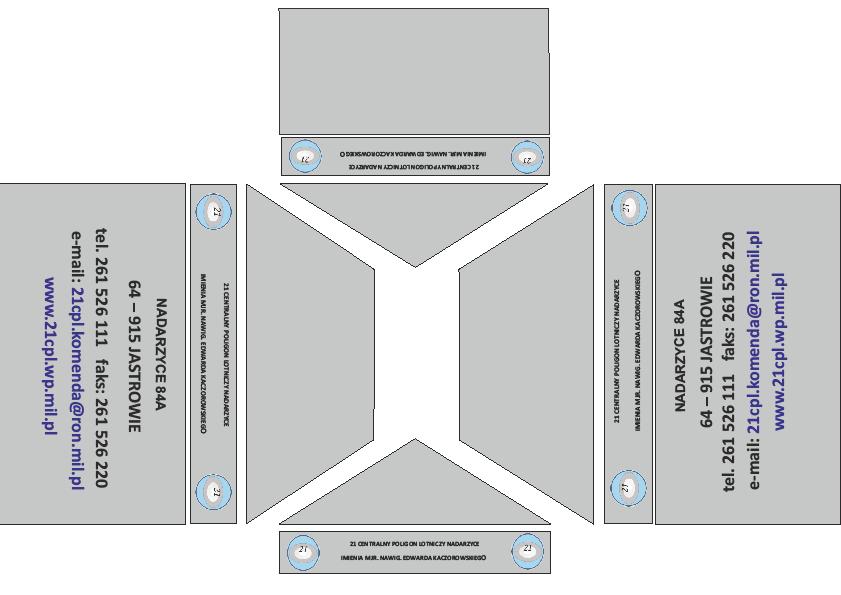

7 ZADANIE NR 5. Namiot do działalności wychowawczej 1 szt.: a) cztery ściany boczne montowane na rzepy, b) czasza namiotu, c) pokrowiec na czaszę namiotu, d) pokrowiec na stelaż namiotu. a) długość x szerokość (300x600) cm, b) materiał poszycia: wodo i mrozoodporny (poliester), c) gramatura minimum 230g/m2, d) barwa tkaniny kolor munduru sił powietrznych (do uzgodnienia z zamawiającym) e) konstrukcja nóg: rozkładane teleskopowo, f) konstrukcja dachu: składany w harmonijkę, g) przód zadaszenia okap odcinany z nadrukiem - (zgodnie z załączonym wzorem), h) ściany boczne montowane na rzepy z nadrukiem - (zgodnie z załączonym wzorem), i) konstrukcja namiotu stalowo/aluminiowa - ekspresowa. Wzór: Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 7

8 ZADANIE NR 6. Namiot do działalności wychowawczej 1 szt.: a) namiot; b) szpile kpl; c) pokrowiec na czaszę namiotu; d) pokrowiec na stelaż namiotu; e) torba transportowa na kółkach. a) długość x szerokość 600x300 cm (podział przestrzeni ścianką działową a. wykonaną z tworzywa danego namiotu w rozbiciu 450x300 cm i 250x300 cm; b) tkanina impregnowana, wodoodporna, odporna na rozdarcia, odporna na promienie UV - poliester wzmocniony minimum 230 g/m2,; c) materiał w kamuflażu moro wzór 93; d) stelaż ekspresowy z możliwością regulacji wysokości w zakresie cm., dach i 7 ścianek (6 bocznych w tym jedna z rolowanym wejściem, oraz 1 działowa); Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 8

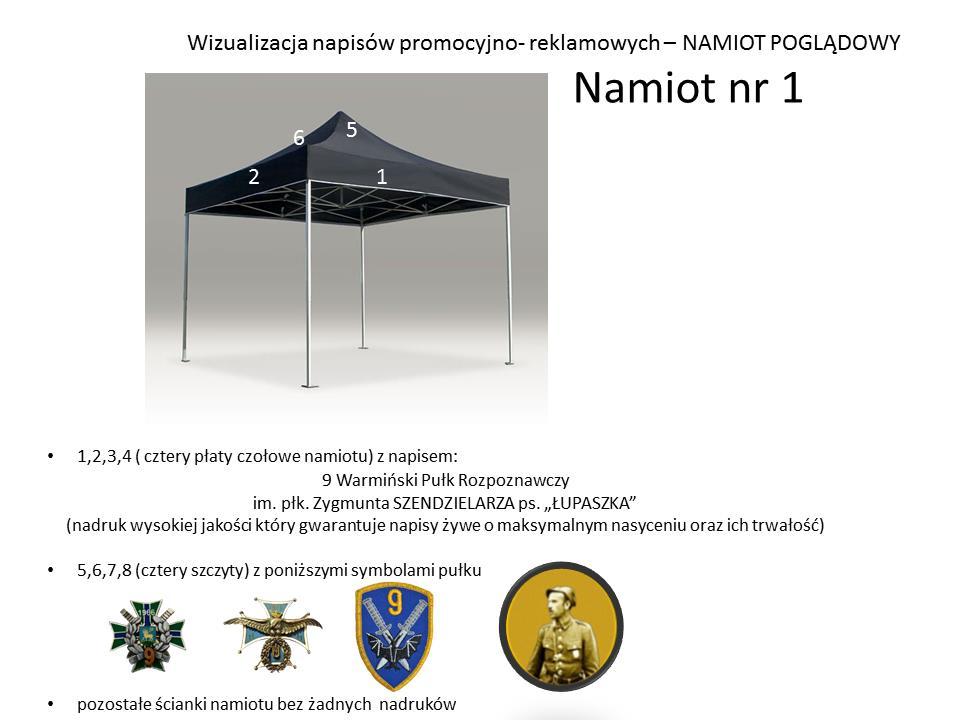

9 e) konstrukcja 100% aluminium, grubość co najmniej 2 mm; f) profil nogi: kwadrat minimum 35 x 35 mm; g) łączniki konstrukcji stalowe; h) stabilna stopka; i) cztery płaty czołowe namiotu z nadrukiem - (zgodnie z załączonym wzorem): 9 Warmiński Pułk Rozpoznawczy im. płk. Zygmunta SZENDZIELARZA ps. ŁUPASZKA, j) cztery szczyty z nadrukiem z symbolami pułku - (zgodnie z załączonym wzorem): odznaka 9 pr., odznaka 4 pułku ułanów zaniemeńskich, oznaka 9 pr., wizerunek płk Zygmunta Szendzielarza ps. Łupaszka k) pozostałe ścianki namiotu bez żadnych nadruków. Wzór: Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 9

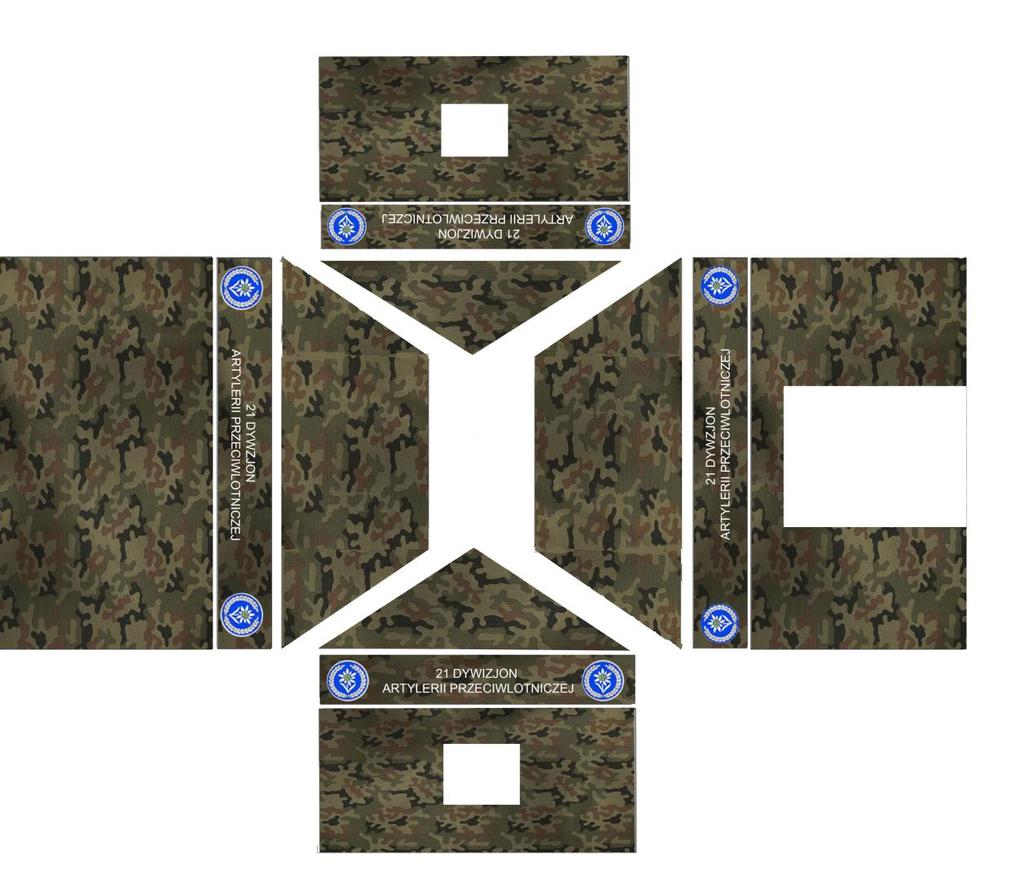

10 ZADANIE NR 7. Namiot do działalności wychowawczej 1 szt.: a) stelaż aluminiowo-stalowy, b) zadaszenie z tkaniny impregnowanej, c) 4 ściany dopinane do zadaszenia, d) pokrowce na zadaszenie, ściany oraz stelaż, (koloru khaki, moro lub zgniłej zieleni), e) 4 szpile do przytwierdzania stelaża do miękkiego podłoża, f) odciągi, 4 linki do odciągów z tworzywa sztucznego, g) 4 śledzie do odciągów ze stali cynkowanej galwanicznie. a) wymiary: 400 cm. x 300 cm, b) stelaż aluminiowo-stalowy z możliwością regulacji wysokości od 200 cm do 240 cm, c) konstrukcja stelażu krzyżowa (tzw. szable namiotu) wykonane z profili aluminiowych, łączniki wykonane ze stali, d) nogi namiotu wykonane ze stali cynkowanej galwanicznie, e) zadaszenie z tkaniny impregnowanej - poliester wodoodporny i odporny na ścieranie o gramaturze 230g/m2 - materiał w kamuflażu moro wzór 93; f) 4 ściany dopinane do zadaszenia oraz nóg na rzepy (wys. 200 cm), g) rolowane wejście w jednej ze ścian (na środku dłuższej ściany), h) okno z folii 2 szt. (po jednym w każdej ze ścian o krótszym boku), i) nadruk na falbanach wykonany metodą sublimacji: 21 DYWIZJON ARTYLERII PRZECIWLOTNICZEJ - (zgodnie z załączonym wzorem), Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 10

11 Wzór: ZADANIE NR 8. Namiot do działalności wychowawczej 10 szt.: a) namiot do działalności wychowawczej, b) stelaż, c) pokrowiec, d) dach, e) 3 pełne ściany z rzepami. a) wymiary: 300 x 600 cm, b) materiał konstrukcyjny: stelaż metalowy malowany proszkowo, c) ściany: poliester i PCV minimum g/m2, w 100% wodoodporny, Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 11

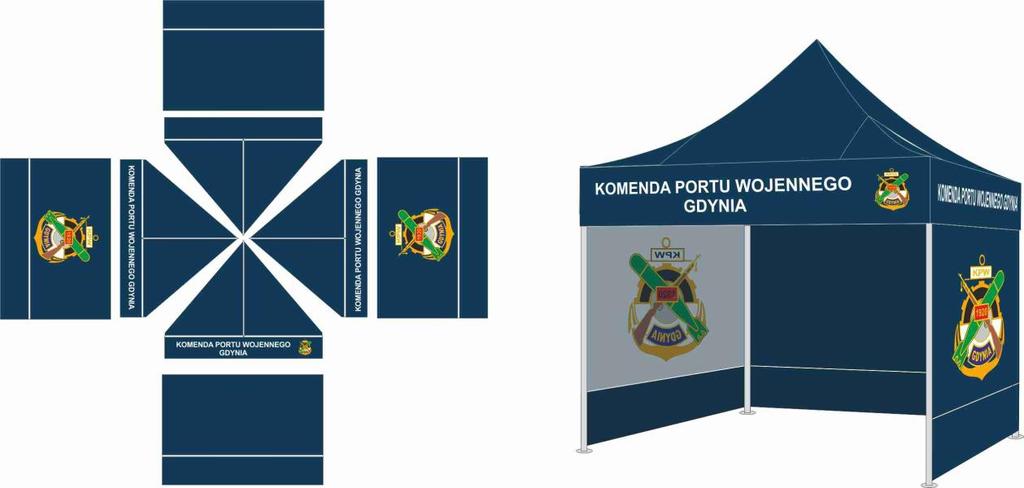

12 d) dach wykonany z 100% wodoodpornego materiału 420D, e) kolor: ciemnoniebieski, f) nogi namiotu kwadratowe posiadające specjalne podstawki do przymocowania na powierzchni, posiadają regulację 4 stopniową o max. wysokości w zakresie min. od 174 cm do 201cm, g) ściany mocowane do stelaża przy pomocy mocnych rzepów. ZADANIE NR 9. Namiot do działalności wychowawczej 2 szt.: a) liny odciągowe ze szpilkami, które stabilizują namiot, b) stalowe łączenia wieńca, c) korba ułatwiająca szybkie upięcie dachu, d) aluminiowe nogi, e) poszycie namiotu. a) wymiary (szer. x dł. x wys.): 600 x 400 x 300 cm, b) wysokość wejścia 195 cm, c) 3 x ściana bez okien, d) dach oraz ściany boczne wykonane z wodoszczelnej, odpornej na ścieranie tkaniny poliestrowej minimum 220 g/m2, e) kolor: granatowy, f) logo KPW Gdynia umieszczone na ścianach bocznych - (zgodnie z załączonym wzorem), g) napis z nazwą Komenda Portu Wojennego Gdynia umieszczony na dachu nad wejściem do namiotu - (zgodnie z załączonym wzorem), Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 12

13 Wzór: ZADANIE NR 10. Namiot do działalności wychowawczej 2 szt.: a) namiot stało ciśnieniowy, b) pompka elektryczna, c) obciążnik piaskowy 20 kg 4 szt., d) oświetlenie namiotu 1 kpl., e) szpilki oraz linki odciągowe 1 kpl., f) torba transportowa. a) wymiary minimalne [m] podstawa/wysokość: 400 cm x 400 cm / 290 cm, b) wymiary maksymalne [m] podstawa/wysokość: 450 cm x 450 cm / 320 cm, c) konstrukcja: stało ciśnieniowa podzielona na 4 samodzielne, wypełnione powietrzem moduły (filary) mocowane do części bazowej poszycia, d) ścianki mocowane na zamek błyskawiczny 4 szt., w tym pełne 3 szt., z pionowym zamkiem 1 szt., e) materiał poszycia: tkanina poliestrowa odporna na działanie warunków meteorologicznych, f) kolor tkaniny: granatowy, Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 13

14 g) nadruk na każdej ściance oraz na części bazowej poszycia: - (zgodnie z załączonym wzorem), h) masa namiotu z kompletem ścian i osprzętem do montażu: max. 30kg. Wzór: Nadruk KOMENDA PORTU WOJENNEGO ŚWINOUJŚCIE w kolorze białym z każdej strony. Kolor powierzchni namiotu granatowy Ścianki z nadrukowanym logo KPW Świnoujście (wielkość około 10-15% powierzchni ścianki) Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 14

15 ZADANIE NR 11. Namiot do działalności wychowawczej 7 szt.: a) namiot stało ciśnieniowy, b) pompka elektryczna, c) obciążnik piaskowy 20 kg 4 szt., d) oświetlenie namiotu 1 kpl., e) szpilki oraz linki odciągowe 1 kpl., f) torba transportowa. a) wymiary minimalne [m] podstawa/wysokość: 400 cm x 400 cm / 290 cm, b) wymiary maksymalne [m] podstawa/wysokość: 450m x 450 cm / 320 cm, c) konstrukcja: stało ciśnieniowa podzielona na 4 samodzielne, wypełnione powietrzem moduły (filary) mocowane do części bazowej poszycia, d) ścianki mocowane na zamek błyskawiczny 4 szt., w tym pełne 3 szt., z pionowym zamkiem 1 szt., e) materiał poszycia: tkanina poliestrowa odporna na działanie warunków meteorologicznych, f) kolor tkaniny: zielony, g) masa namiotu z kompletem ścian i osprzętem do montażu: max. 30 kg. Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia, nr sprawy: D/179/2017 Strona 15
