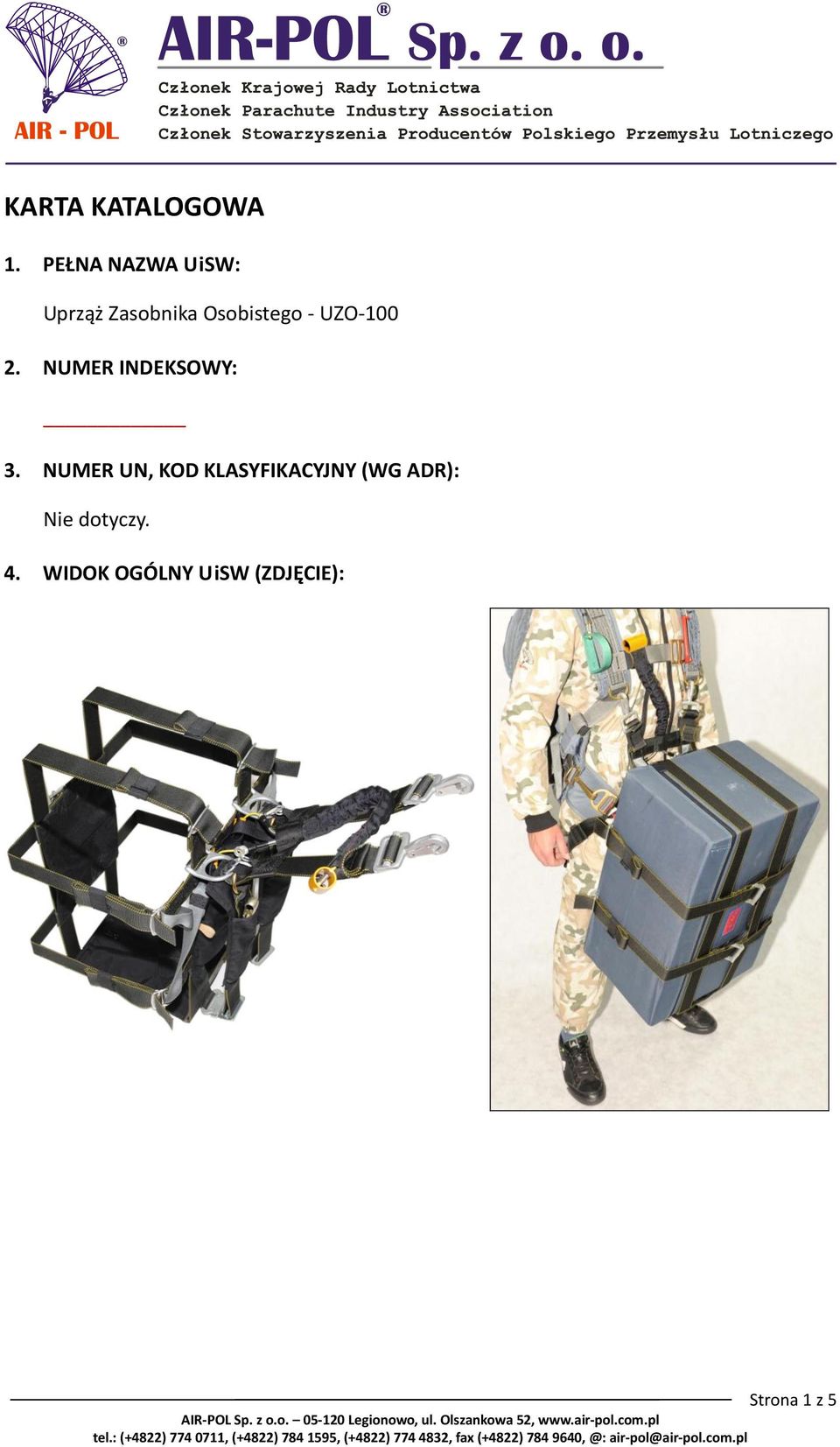

1 KARTA KATALOGOWA 1. PEŁNA NAZWA UiSW: Uprząż Zasobnika Osobistego - UZO NUMER INDEKSOWY: 3. NUMER UN, KOD KLASYFIKACYJNY (WG ADR): Nie dotyczy. 4. WIDOK OGÓLNY UiSW (ZDJĘCIE): Strona 1 z 5

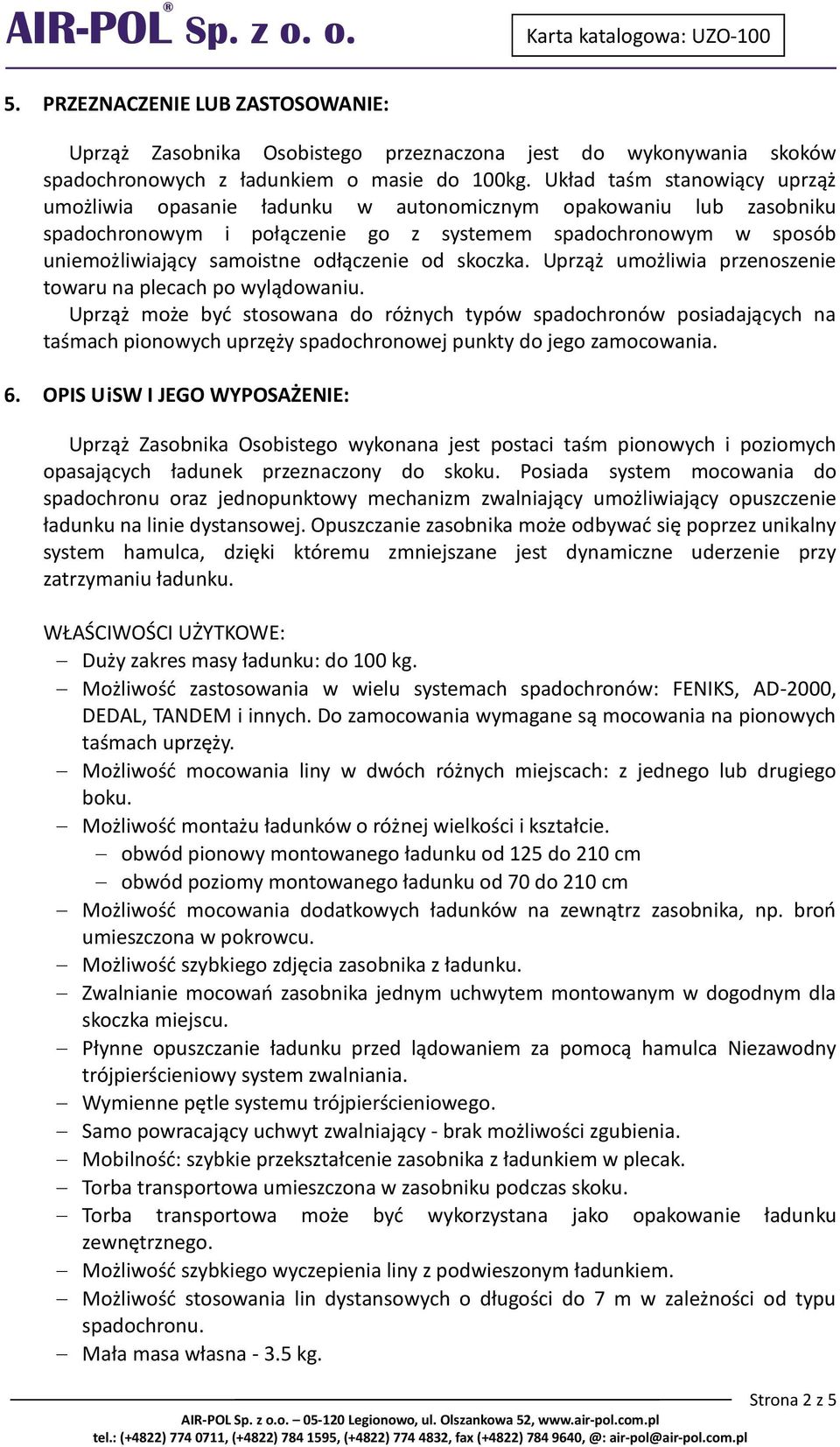

2 5. PRZEZNACZENIE LUB ZASTOSOWANIE: Uprząż Zasobnika Osobistego przeznaczona jest do wykonywania skoków spadochronowych z ładunkiem o masie do 100kg. Układ taśm stanowiący uprząż umożliwia opasanie ładunku w autonomicznym opakowaniu lub zasobniku spadochronowym i połączenie go z systemem spadochronowym w sposób uniemożliwiający samoistne odłączenie od skoczka. Uprząż umożliwia przenoszenie towaru na plecach po wylądowaniu. Uprząż może byd stosowana do różnych typów spadochronów posiadających na taśmach pionowych uprzęży spadochronowej punkty do jego zamocowania. 6. OPIS UiSW I JEGO WYPOSAŻENIE: Uprząż Zasobnika Osobistego wykonana jest postaci taśm pionowych i poziomych opasających ładunek przeznaczony do skoku. Posiada system mocowania do spadochronu oraz jednopunktowy mechanizm zwalniający umożliwiający opuszczenie ładunku na linie dystansowej. Opuszczanie zasobnika może odbywad się poprzez unikalny system hamulca, dzięki któremu zmniejszane jest dynamiczne uderzenie przy zatrzymaniu ładunku. WŁAŚCIWOŚCI UŻYTKOWE: Duży zakres masy ładunku: do 100 kg. Możliwośd zastosowania w wielu systemach spadochronów: FENIKS, AD-2000, DEDAL, TANDEM i innych. Do zamocowania wymagane są mocowania na pionowych taśmach uprzęży. Możliwośd mocowania liny w dwóch różnych miejscach: z jednego lub drugiego boku. Możliwośd montażu ładunków o różnej wielkości i kształcie. obwód pionowy montowanego ładunku od 125 do 210 cm obwód poziomy montowanego ładunku od 70 do 210 cm Możliwośd mocowania dodatkowych ładunków na zewnątrz zasobnika, np. broo umieszczona w pokrowcu. Możliwośd szybkiego zdjęcia zasobnika z ładunku. Zwalnianie mocowao zasobnika jednym uchwytem montowanym w dogodnym dla skoczka miejscu. Płynne opuszczanie ładunku przed lądowaniem za pomocą hamulca Niezawodny trójpierścieniowy system zwalniania. Wymienne pętle systemu trójpierścieniowego. Samo powracający uchwyt zwalniający - brak możliwości zgubienia. Mobilnośd: szybkie przekształcenie zasobnika z ładunkiem w plecak. Torba transportowa umieszczona w zasobniku podczas skoku. Torba transportowa może byd wykorzystana jako opakowanie ładunku zewnętrznego. Możliwośd szybkiego wyczepienia liny z podwieszonym ładunkiem. Możliwośd stosowania lin dystansowych o długości do 7 m w zależności od typu spadochronu. Mała masa własna kg. Strona 2 z 5

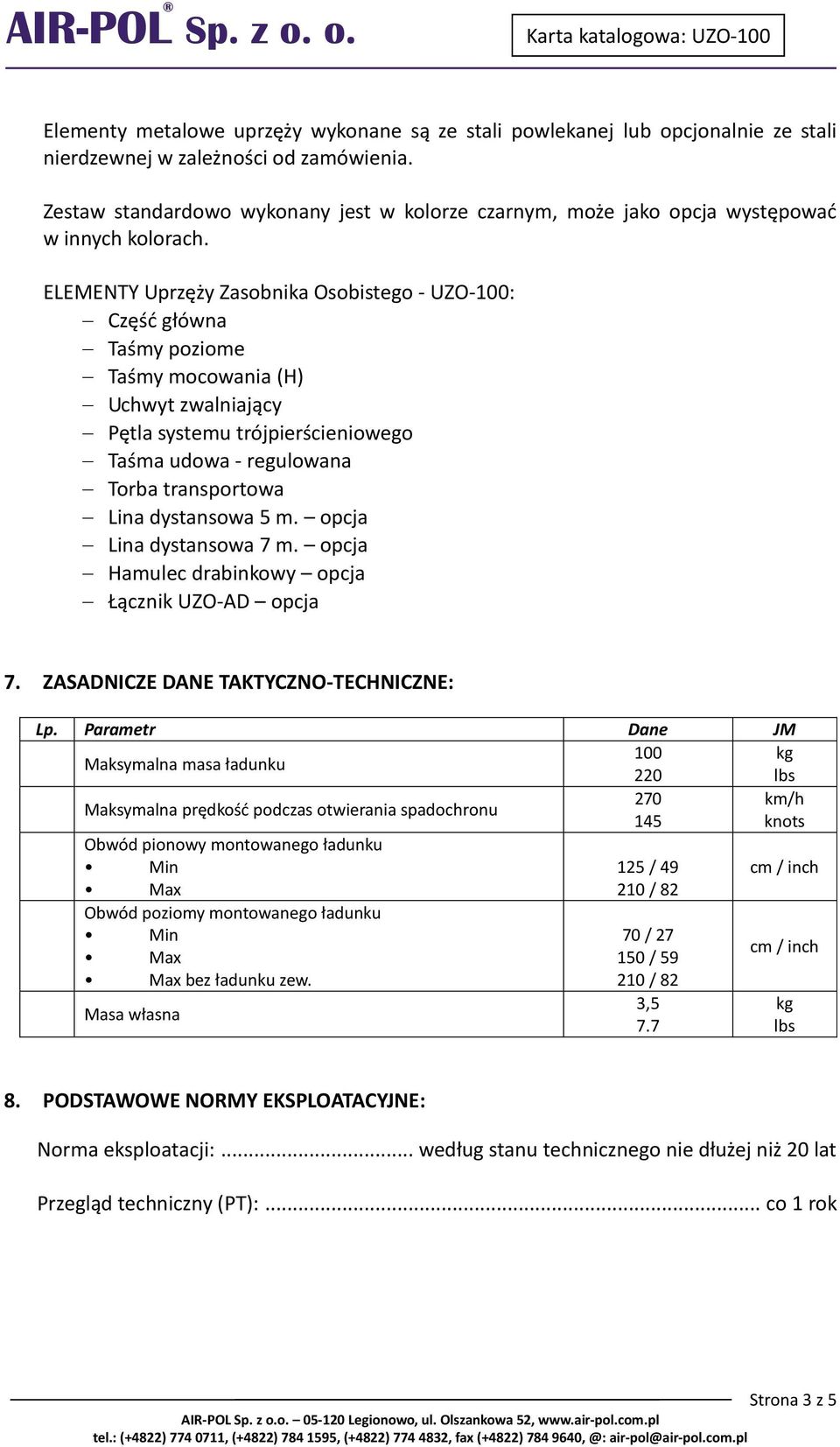

3 Elementy metalowe uprzęży wykonane są ze stali powlekanej lub opcjonalnie ze stali nierdzewnej w zależności od zamówienia. Zestaw standardowo wykonany jest w kolorze czarnym, może jako opcja występowad w innych kolorach. ELEMENTY Uprzęży Zasobnika Osobistego - UZO-100: Częśd główna Taśmy poziome Taśmy mocowania (H) Uchwyt zwalniający Pętla systemu trójpierścieniowego Taśma udowa - regulowana Torba transportowa Lina dystansowa 5 m. opcja Lina dystansowa 7 m. opcja Hamulec drabinkowy opcja Łącznik UZO-AD opcja 7. ZASADNICZE DANE TAKTYCZNO-TECHNICZNE: Lp. Parametr Dane JM Maksymalna masa ładunku 100 kg 220 lbs Maksymalna prędkośd podczas otwierania spadochronu 270 km/h 145 knots Obwód pionowy montowanego ładunku Min Max Obwód poziomy montowanego ładunku Min Max Max bez ładunku zew. Masa własna 125 / / / / / 82 3,5 7.7 cm / inch cm / inch kg lbs 8. PODSTAWOWE NORMY EKSPLOATACYJNE: Norma eksploatacji:... według stanu technicznego nie dłużej niż 20 lat Przegląd techniczny (PT):... co 1 rok Strona 3 z 5

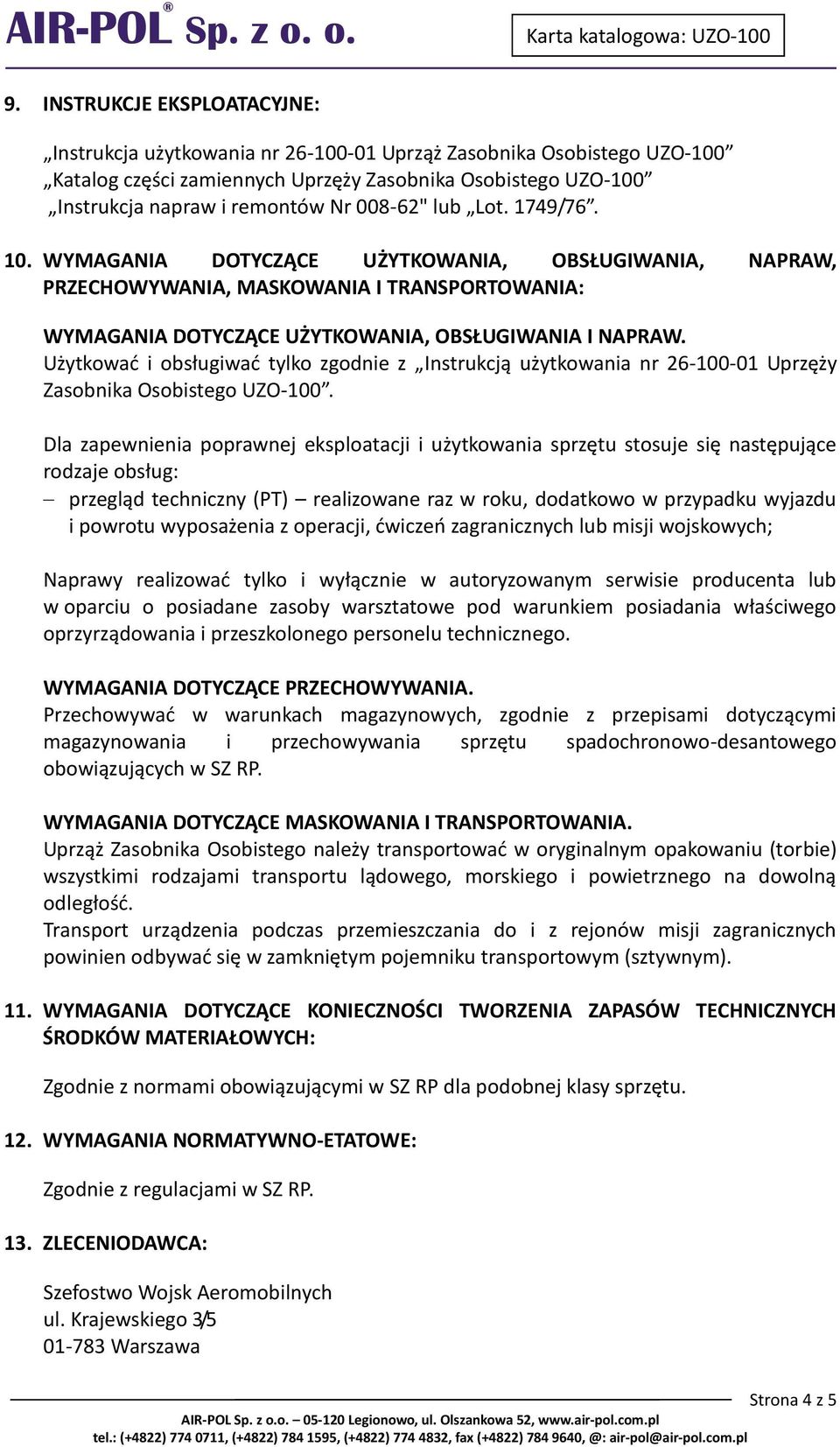

4 9. INSTRUKCJE EKSPLOATACYJNE: Instrukcja użytkowania nr Uprząż Zasobnika Osobistego UZO-100 Katalog części zamiennych Uprzęży Zasobnika Osobistego UZO-100 Instrukcja napraw i remontów Nr " lub Lot. 1749/ WYMAGANIA DOTYCZĄCE UŻYTKOWANIA, OBSŁUGIWANIA, NAPRAW, PRZECHOWYWANIA, MASKOWANIA I TRANSPORTOWANIA: WYMAGANIA DOTYCZĄCE UŻYTKOWANIA, OBSŁUGIWANIA I NAPRAW. Użytkowad i obsługiwad tylko zgodnie z Instrukcją użytkowania nr Uprzęży Zasobnika Osobistego UZO-100. Dla zapewnienia poprawnej eksploatacji i użytkowania sprzętu stosuje się następujące rodzaje obsług: przegląd techniczny (PT) realizowane raz w roku, dodatkowo w przypadku wyjazdu i powrotu wyposażenia z operacji, dwiczeo zagranicznych lub misji wojskowych; Naprawy realizowad tylko i wyłącznie w autoryzowanym serwisie producenta lub w oparciu o posiadane zasoby warsztatowe pod warunkiem posiadania właściwego oprzyrządowania i przeszkolonego personelu technicznego. WYMAGANIA DOTYCZĄCE PRZECHOWYWANIA. Przechowywad w warunkach magazynowych, zgodnie z przepisami dotyczącymi magazynowania i przechowywania sprzętu spadochronowo-desantowego obowiązujących w SZ RP. WYMAGANIA DOTYCZĄCE MASKOWANIA I TRANSPORTOWANIA. Uprząż Zasobnika Osobistego należy transportowad w oryginalnym opakowaniu (torbie) wszystkimi rodzajami transportu lądowego, morskiego i powietrznego na dowolną odległośd. Transport urządzenia podczas przemieszczania do i z rejonów misji zagranicznych powinien odbywad się w zamkniętym pojemniku transportowym (sztywnym). 11. WYMAGANIA DOTYCZĄCE KONIECZNOŚCI TWORZENIA ZAPASÓW TECHNICZNYCH ŚRODKÓW MATERIAŁOWYCH: Zgodnie z normami obowiązującymi w SZ RP dla podobnej klasy sprzętu. 12. WYMAGANIA NORMATYWNO-ETATOWE: Zgodnie z regulacjami w SZ RP. 13. ZLECENIODAWCA: Szefostwo Wojsk Aeromobilnych ul. Krajewskiego 3/ Warszawa Strona 4 z 5

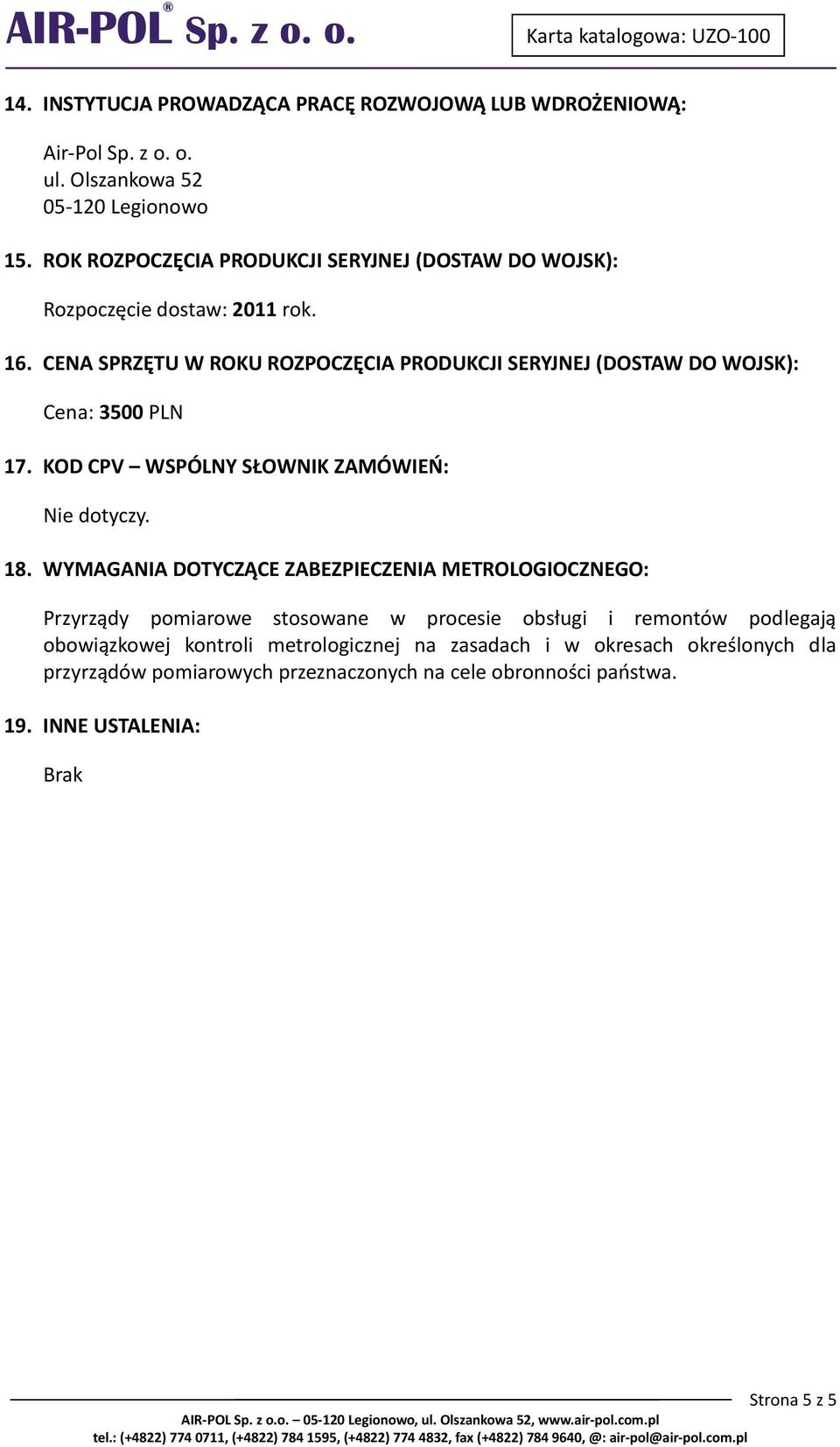

5 14. INSTYTUCJA PROWADZĄCA PRACĘ ROZWOJOWĄ LUB WDROŻENIOWĄ: Air-Pol Sp. z o. o. ul. Olszankowa Legionowo 15. ROK ROZPOCZĘCIA PRODUKCJI SERYJNEJ (DOSTAW DO WOJSK): Rozpoczęcie dostaw: 2011 rok. 16. CENA SPRZĘTU W ROKU ROZPOCZĘCIA PRODUKCJI SERYJNEJ (DOSTAW DO WOJSK): Cena: 3500 PLN 17. KOD CPV WSPÓLNY SŁOWNIK ZAMÓWIEO: Nie dotyczy. 18. WYMAGANIA DOTYCZĄCE ZABEZPIECZENIA METROLOGIOCZNEGO: Przyrządy pomiarowe stosowane w procesie obsługi i remontów podlegają obowiązkowej kontroli metrologicznej na zasadach i w okresach określonych dla przyrządów pomiarowych przeznaczonych na cele obronności paostwa. 19. INNE USTALENIA: Brak Strona 5 z 5
