Seria MaxTester 700 OTDR

Transkrypt

1 Dedykowany przenośny OTDR w pełni funkcjonalny, przeznaczony dla zaspokojenia podstawowych potrzeb testowania KLUCZOWE CECHY I KORZYŚCI 7-calowy dotykowy ekran Zakres dynamiki do 37dB Test łączy through higg-port-count przez splittery 1x128 APLIKACJE Testowanie pasywnych sieci optycznych FTTx/MDU Testowanie sieci Metro/dostępowych i FTTA/DAS, łączy punkt-punkt Zasięg pomiarowy powyżej 80 km Praca na aktywnym włóknie (filtrowany port 1625 nm)

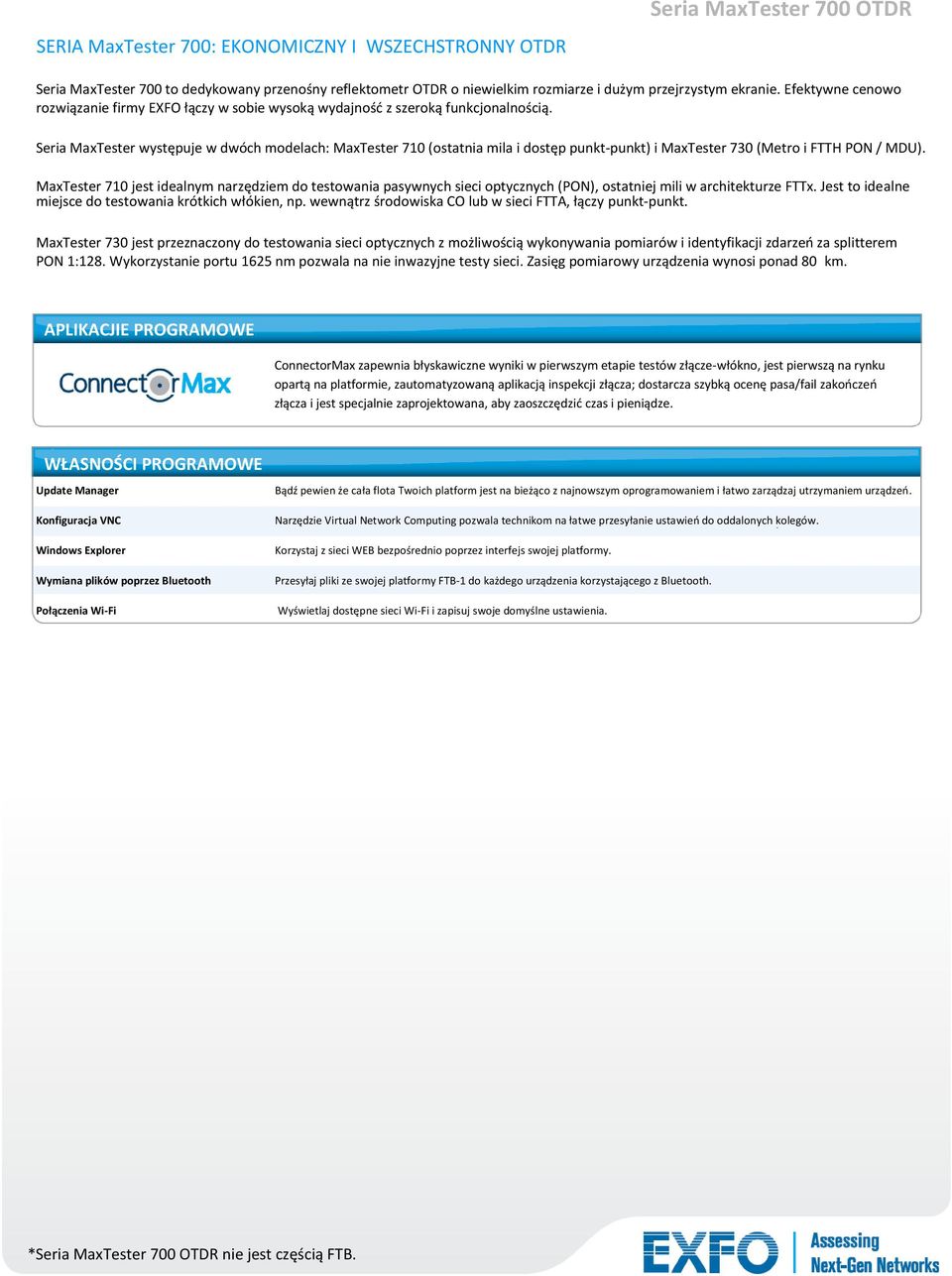

2 SERIA MaxTester 700: EKONOMICZNY I WSZECHSTRONNY OTDR Seria MaxTester 700 OTDR Seria MaxTester 700 to dedykowany przenośny reflektometr OTDR o niewielkim rozmiarze i dużym przejrzystym ekranie. Efektywne cenowo rozwiązanie firmy EXFO łączy w sobie wysoką wydajność z szeroką funkcjonalnością. Seria MaxTester występuje w dwóch modelach: MaxTester 710 (ostatnia mila i dostęp punkt-punkt) i MaxTester 730 (Metro i FTTH PON / MDU). MaxTester 710 jest idealnym narzędziem do testowania pasywnych sieci optycznych (PON), ostatniej mili w architekturze FTTx. Jest to idealne miejsce do testowania krótkich włókien, np. wewnątrz środowiska CO lub w sieci FTTA, łączy punkt-punkt. MaxTester 730 jest przeznaczony do testowania sieci optycznych z możliwością wykonywania pomiarów i identyfikacji zdarzeń za splitterem PON 1:128. Wykorzystanie portu 1625 nm pozwala na nie inwazyjne testy sieci. Zasięg pomiarowy urządzenia wynosi ponad 80 km. APLIKACJIE PROGRAMOWE ConnectorMax zapewnia błyskawiczne wyniki w pierwszym etapie testów złącze-włókno, jest pierwszą na rynku opartą na platformie, zautomatyzowaną aplikacją inspekcji złącza; dostarcza szybką ocenę pasa/fail zakończeń złącza i jest specjalnie zaprojektowana, aby zaoszczędzić czas i pieniądze. WŁASNOŚCI PROGRAMOWE Update Manager Konfiguracja VNC Windows Explorer Wymiana plików poprzez Bluetooth Połączenia Wi-Fi Bądź pewien że cała flota Twoich platform jest na bieżąco z najnowszym oprogramowaniem i łatwo zarządzaj utrzymaniem urządzeń. Narzędzie Virtual Network Computing pozwala technikom na łatwe przesyłanie ustawień do oddalonych kolegów. Korzystaj z sieci WEB bezpośrednio poprzez interfejs swojej platformy. Przesyłaj pliki ze swojej platformy FTB-1 do każdego urządzenia korzystającego z Bluetooth. Wyświetlaj dostępne sieci Wi-Fi i zapisuj swoje domyślne ustawienia. *Seria MaxTester 700 OTDR nie jest częścią FTB.

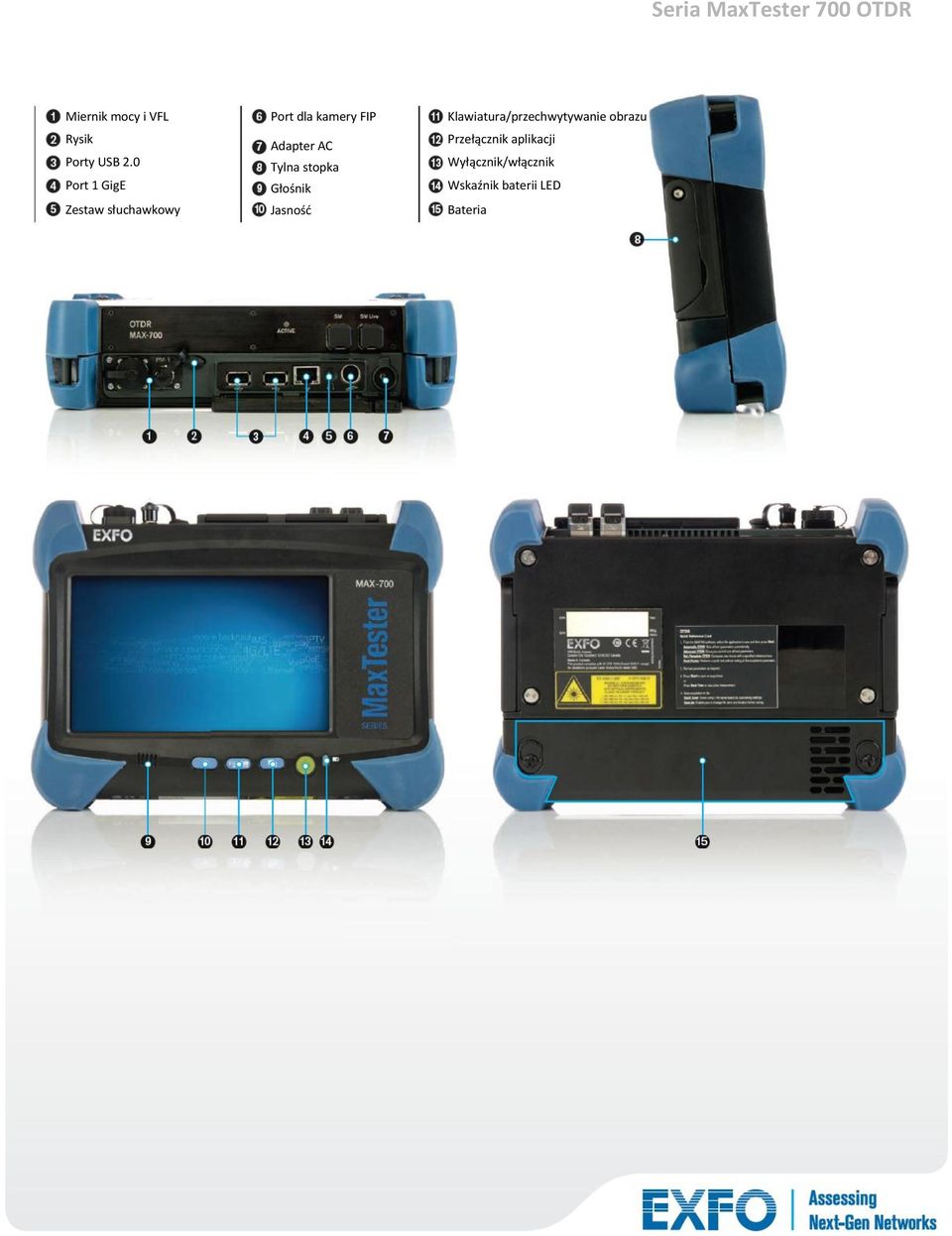

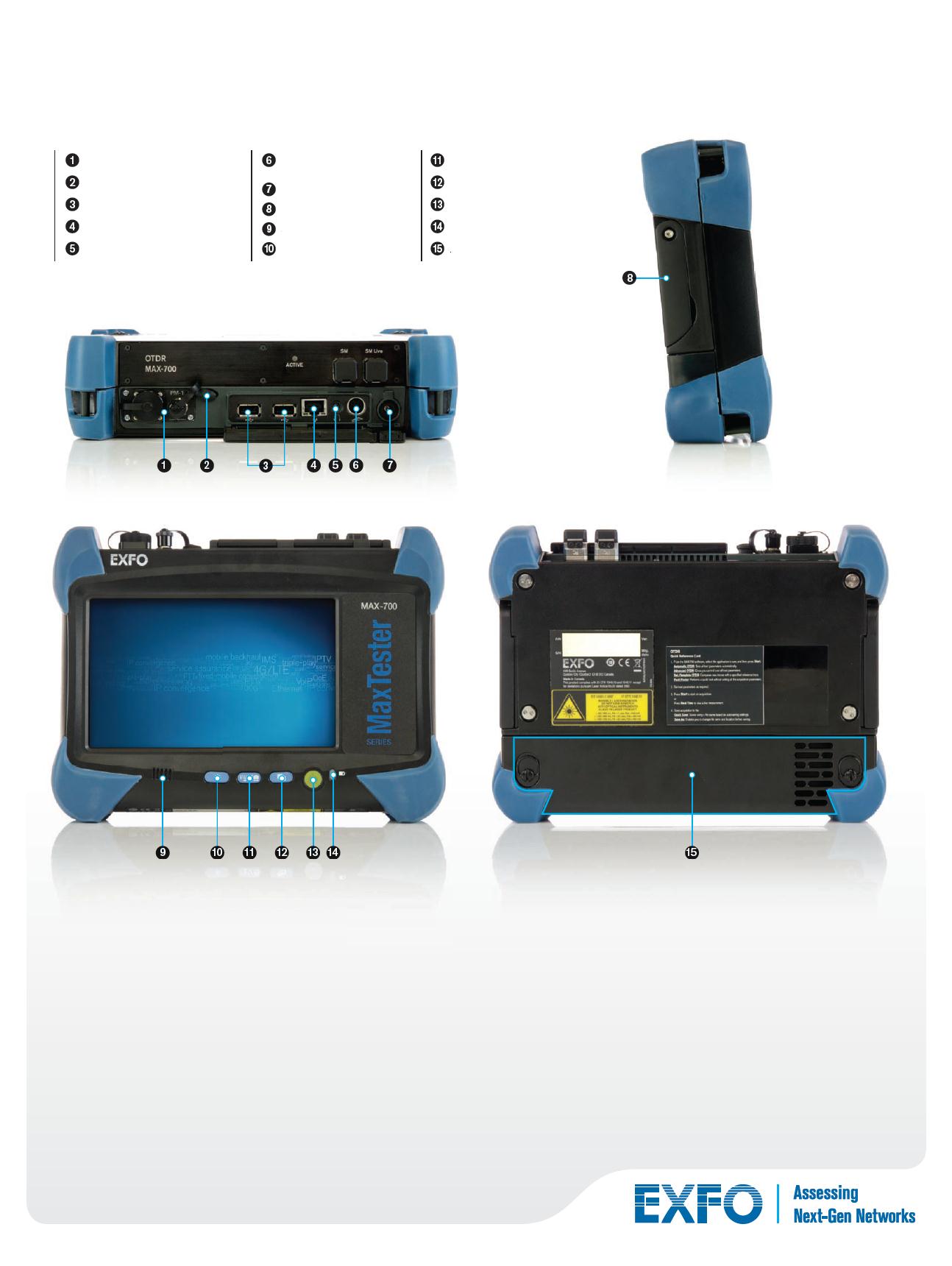

3 Miernik mocy i VFL Rysik Porty USB 2.0 Port 1 GigE Zestaw słuchawkowy Port dla kamery FIP Adapter AC Tylna stopka Głośnik Jasność Klawiatura/przechwytywanie obrazu Przełącznik aplikacji Wyłącznik/włącznik Wskaźnik baterii LED Bateria

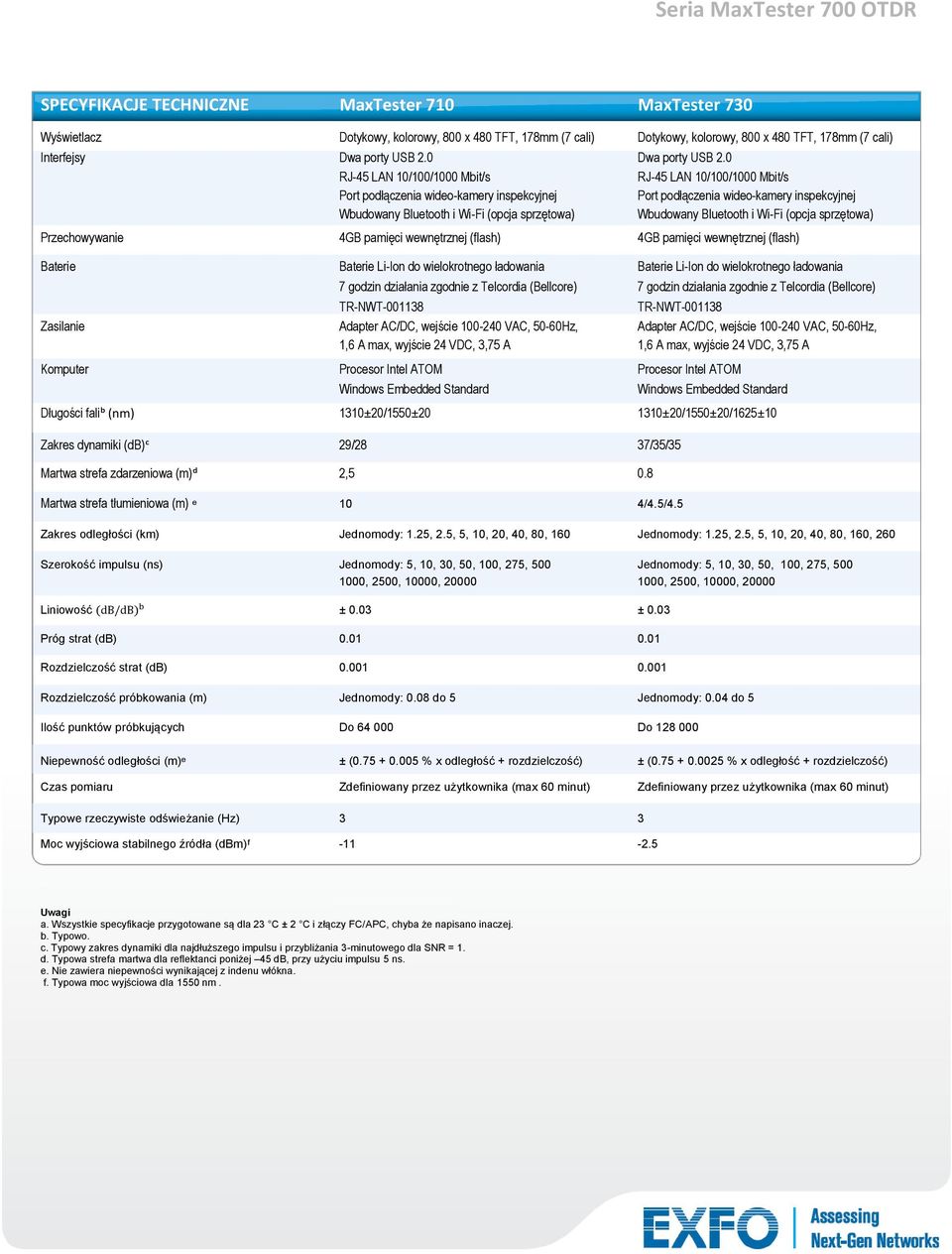

4 SPECYFIKACJE TECHNICZNE MaxTester 710 MaxTester 730 Wyświetlacz Dotykowy, kolorowy, 800 x 480 TFT, 178mm (7 cali) Dotykowy, kolorowy, 800 x 480 TFT, 178mm (7 cali) Interfejsy Dwa porty USB 2.0 Dwa porty USB 2.0 RJ-45 LAN 10/100/1000 Mbit/s RJ-45 LAN 10/100/1000 Mbit/s Port podłączenia wideo-kamery inspekcyjnej Port podłączenia wideo-kamery inspekcyjnej Wbudowany Bluetooth i Wi-Fi (opcja sprzętowa) Wbudowany Bluetooth i Wi-Fi (opcja sprzętowa) Przechowywanie 4GB pamięci wewnętrznej (flash) 4GB pamięci wewnętrznej (flash) Baterie Baterie Li-Ion do wielokrotnego ładowania Baterie Li-Ion do wielokrotnego ładowania 7 godzin działania zgodnie z Telcordia (Bellcore) 7 godzin działania zgodnie z Telcordia (Bellcore) TR-NWT TR-NWT Zasilanie Adapter AC/DC, wejście VAC, 50-60Hz, Adapter AC/DC, wejście VAC, 50-60Hz, 1,6 A max, wyjście 24 VDC, 3,75 A 1,6 A max, wyjście 24 VDC, 3,75 A Komputer Procesor Intel ATOM Procesor Intel ATOM Windows Embedded Standard Windows Embedded Standard Długości faliᵇ (nm) 1310±20/1550± ±20/1550±20/1625±10 Zakres dynamiki (db)ᶜ 29/28 37/35/35 Martwa strefa zdarzeniowa (m)ᵈ 2,5 0.8 Martwa strefa tłumieniowa (m) ᵉ 10 4/4.5/4.5 Zakres odległości (km) Jednomody: 1.25, 2.5, 5, 10, 20, 40, 80, 160 Jednomody: 1.25, 2.5, 5, 10, 20, 40, 80, 160, 260 Szerokość impulsu (ns) Jednomody: 5, 10, 30, 50, 100, 275, 500 Jednomody: 5, 10, 30, 50, 100, 275, , 2500, 10000, , 2500, 10000, Liniowość (db/db) b ± 0.03 ± 0.03 Próg strat (db) Rozdzielczość strat (db) Rozdzielczość próbkowania (m) Jednomody: 0.08 do 5 Jednomody: 0.04 do 5 Ilość punktów próbkujących Do Do Niepewność odległości (m)ᵉ ± ( % x odległość + rozdzielczość) ± ( % x odległość + rozdzielczość) Czas pomiaru Zdefiniowany przez użytkownika (max 60 minut) Zdefiniowany przez użytkownika (max 60 minut) Typowe rzeczywiste odświeżanie (Hz) 3 3 Moc wyjściowa stabilnego źródła (dbm)ᶠ Uwagi a. Wszystkie specyfikacje przygotowane są dla 23 C ± 2 C i złączy FC/APC, chyba że napisano inaczej. b. Typowo. c. Typowy zakres dynamiki dla najdłuższego impulsu i przybliżania 3-minutowego dla SNR = 1. d. Typowa strefa martwa dla reflektanci poniżej 45 db, przy użyciu impulsu 5 ns. e. Nie zawiera niepewności wynikającej z indenu włókna. f. Typowa moc wyjściowa dla 1550 nm.

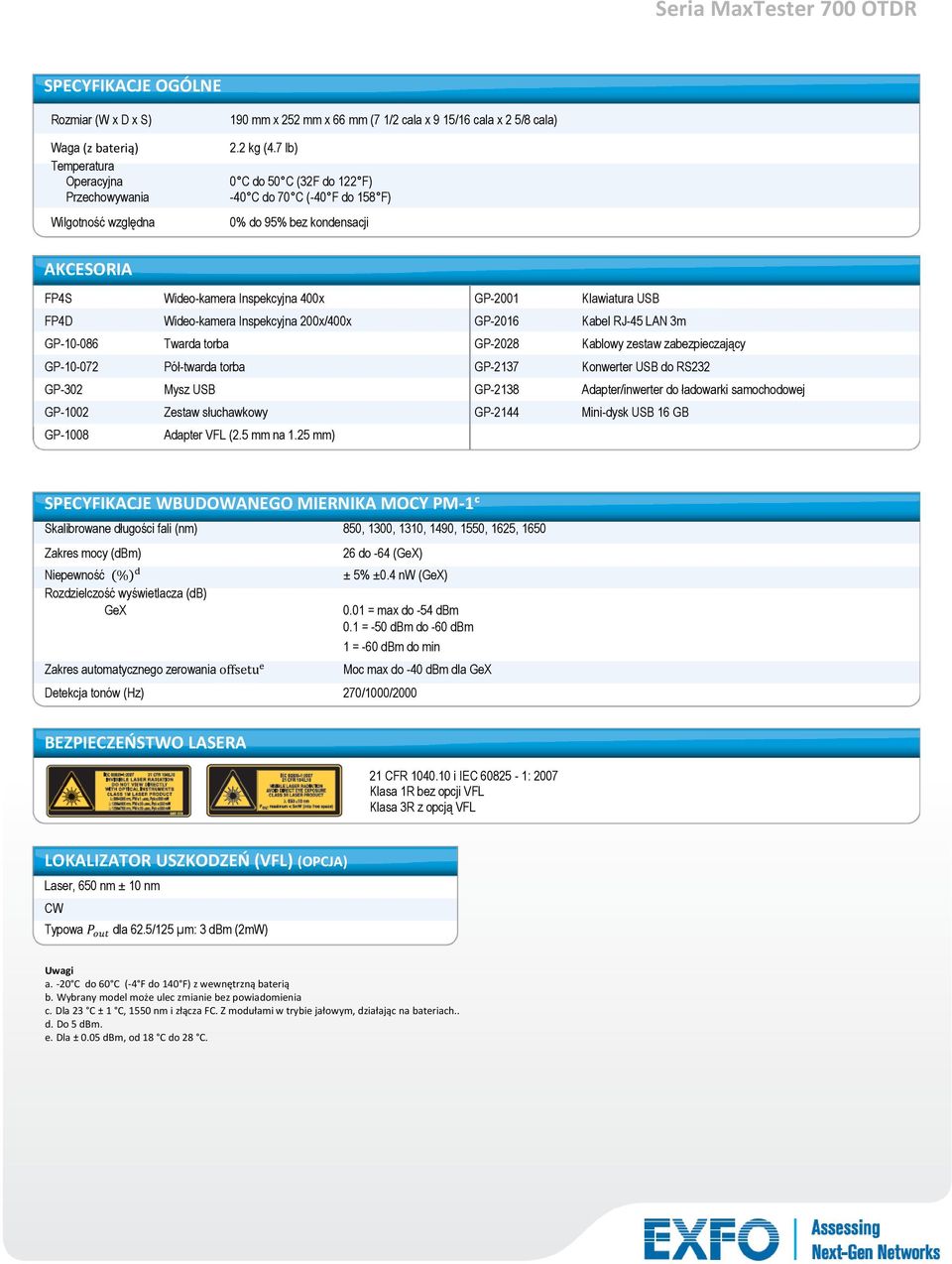

5 SPECYFIKACJE OGÓLNE Rozmiar (W x D x S) Waga (z baterią) Temperatura Operacyjna Przechowywania Wilgotność względna 190 mm x 252 mm x 66 mm (7 1/2 cala x 9 15/16 cala x 2 5/8 cala) 2.2 kg (4.7 lb) 0 C do 50 C (32F do 122 F) -40 C do 70 C (-40 F do 158 F) 0% do 95% bez kondensacji AKCESORIA FP4S FP4S FP4S Wideo-kamera Wideo-kamera Inspekcyjna Inspekcyjna 400x 400x 400x GP-2001 GP-2001 Klawiatura Klawiatura USB USB USB FP4D FP4D FP4D Wideo-kamera Wideo-kamera Inspekcyjna Inspekcyjna 200x/400x 200x/400x GP-2016 GP-2016 Kabel Kabel RJ-45 Kabel RJ-45 LAN RJ-45 LAN 3m LAN 3m 3m GP GP GP Twarda Twarda torba Twarda torba FTB-200 torba FTB-200 GP-2028 GP-2028 Kablowy Kablowy zestaw zestaw zabezpieczający zestaw zabezpieczający GP GP Pół-twarda Pół-twarda torba torba FTB-200 torba FTB-200 GP-2116 GP-2116 GP-2137 Konwerter Jedno-złączowy Jedno-złączowy USB do moduł do przechowywania moduł RS232 do przechowywania danych danych GP-302 GP-302 Mysz Mysz USB Mysz USB USB GP-2137 GP-2137 GP-2138 Adapter/inwerter Konwerter Konwerter USB do RS232 USB do ładowarki RS232 samochodowej GP-1002 GP-1002 Zestaw Zestaw słuchawkowy słuchawkowy GP-2138 GP-2138 GP-2144 Mini-dysk Adapter/inwerter Adapter/inwerter USB 16 do ładowarki GB ładowarki samochodowej samochodowej GP-1008 GP-1008 Adapter Adapter VFL Adapter VFL (2,5 mm VFL (2.5 na (2,5 mm 1,25 mm na mm) na ,25 mm) mm) GP-2144 GP-2144 Mini-dysk Mini-dysk USB 16 GB USB 16 GB SPECYFIKACJE WBUDOWANEGO MIERNIKA MOCY PM-1ᶜ Skalibrowane długości fali (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650 Zakres mocy (dbm) Niepewność (%) d Rozdzielczość wyświetlacza (db) GeX Zakres automatycznego zerowania offsetu e 26 do -64 (GeX) ± 5% ±0.4 nw (GeX) 0.01 = max do -54 dbm 0.1 = -50 dbm do -60 dbm 1 = -60 dbm do min Detekcja tonów (Hz) 270/1000/2000 Moc max do -40 dbm dla GeX BEZPIECZEŃSTWO LASERA 21 CFR i IEC : 2007 Klasa 1R bez opcji VFL Klasa 3R z opcją VFL LOKALIZATOR USZKODZEŃ (VFL) (OPCJA) Laser, 650 nm ± 10 nm CW Typowa P out dla 62.5/125 µm: 3 dbm (2mW) Uwagi a. -20 C do 60 C (-4 F do 140 F) z wewnętrzną baterią b. Wybrany model może ulec zmianie bez powiadomienia c. Dla 23 C ± 1 C, 1550 nm i złącza FC. Z modułami w trybie jałowym, działając na bateriach.. d. Do 5 dbm. e. Dla ± 0.05 dbm, od 18 C do 28 C.

6 INFORMACJE O ZAMÓWIENIU Wyświetlacz i komunikacja Złączaᵇ S1 = Aktywny wyświetlacz TFT EA-EUI-28 = APC/DIN b S2-RF = Wyświetlacz przystosowany do trudnych warunków zewnętrznych EA-EUI-89 = APC/FC narrow key b z wbudowanym Wi-Fi i Bluetooth EA-EUI-91 = APC/SC b RF = Z możliwościami RF (Wi-Fi i Bluetooth) Opcje programowe EA-EUI-95 = APC/E-2000 b EI-EUI-28 = UPC/DIN = Bez opcji programowych EI-EUI-76 = UPC/HMS-10/AG FPSA = Z oprogramowaniem do analizy obrazu z kamery ConnectorMax EI-EUI-89 = UPC/FC narrow key FPSAMF = Zestaw ConnectorMax: Analiza i raportowanie 1 włókna EI-EUI-90 = UPC/ST Analiza i raportowanie dla wielu włókien EI-EUI-91 = UPC/SC AD = Auto diagnostyka (detekcja makrozgięć, Pass/Fail i lokalizator uszkodzeń) EI-EUI-95 = UPC/E-2000 Model Miernik mocy MAX-710-M1 = MAX-710-ACCESS 00 = Bez miernika mocy Ostatnia mila jednomodowy moduł OTDR VFL1 =Tylko wizualny lokalizator uszkodzeń 1310/1550 nm, 29/28 db (9/125 µm) VPM2X = platforma VFL; PM; detektor GeX MAX-730-M1 = MAX-730-FTTx Złączaᵃ Jednomodowy moduł OTDR FOA-12 = Biconic 1310/1550 nm, 37/35 db (9/125 µm) FOA-14 = NEC D4: PC, SPC, UPC MAX-730-M2 = MAX-730-FTTx FOA-16 = SMA/905, SMA-906 Jednomodowy moduł OTDR FOA-22 = FC/PC, FC/SPC, FC/UPC, FC/APC Port 1: 1310/1550 nm, 37/35 db (9/125 µm) FOA-28 = DIN 47256, DIN 47256/APC EA-EUI-28 = APC/DIN b Port 2: filtrowany 1625 nm, 35 db (9/125 µm) FOA-32 = ST: ST/PC, ST/SPC, ST/UPC EA-EUI-89 = APC/FC narrow Wideo-kamera key b inspekcyjna FOA-54 = SC: SC/PC, SC/SPC, SC/UPC, SC/APC) EA-EUI-91 = APC/SC b 00 = Bez kamery FOA-78 = Radiall EC EA-EUI-95 = APC/E-2000 FP4S b = Kamera inspekcyjna (400x) FOA-96B = E-2000 E-2000/APC EI-EUI-28 = UPC/DIN FP4D = Kamera inspekcyjna (200x/400x) FOA-98 = LC EI-EUI-76 = UPC/HMS-10/AG FOA-99 = MU EI-EUI-89 = UPC/FC narrow key WC2 = FOA-FC-ST-SC-LC EI-EUI-90 = UPC/ST EI-EUI-91 = UPC/SC Przykład: MAX-700-S2-RF-FPSA-VPM2X-FOA-22-FP4D-MAX-710-M1-EI-EUI-89 EI-EUI-95 = UPC/E-2000 Uwagi a. Jeśli miernik mocy został wybrany b. Dla modelu MAX-730-M2, drugie dostępne złącza muszą być takie same jak pierwsze wybrane złącza ZŁĄCZA EI Aby umożliwić maksymalne wykorzystanie możliwości reflektometru firma EXFO sugeruje używanie złączy APC. Złącza te charakteryzują się mniejszą reflektancją, a jest to kluczowy parametr mający wpływ na wydajność, w szczególności długości stref martwych. Złącza APC posiadają lepsze parametry niż złącza UPC, przez co przyczyniają się do polepszenia wydajności testów. Aby umożliwić maksymalne wykorzystanie możliwości reflektometru firma EXFO sugeruje używanie złączy APC. Złącza te charakteryzują się mniejszą reflektancją, Uwaga: Złącza a jest UPC to kluczowy również są parametr dostępne, mający wystarczy wpływ wymienić na wydajność, EA-XX w na szczególności EI-XX w polu długości numeru stref części martwych. podczas Złącza składania APC zamówienia. posiadają lepsze parametry niż złącza UPC, przez co przyczyniają się do polepszenia wydajności testów. Uwaga: Złącza UPC również są dostępne, wystarczy wymienić EA-XX na EI-XX w polu numeru części podczas składania zamówienia. Dodatkowo dostępne są złącza EI-EUI-76 (UPC/HMS-10/AG) oraz EI-EUI-90 (UPC/ST). Tłumaczenie na bazie specyfikacji nr SPMAX700.1AN
