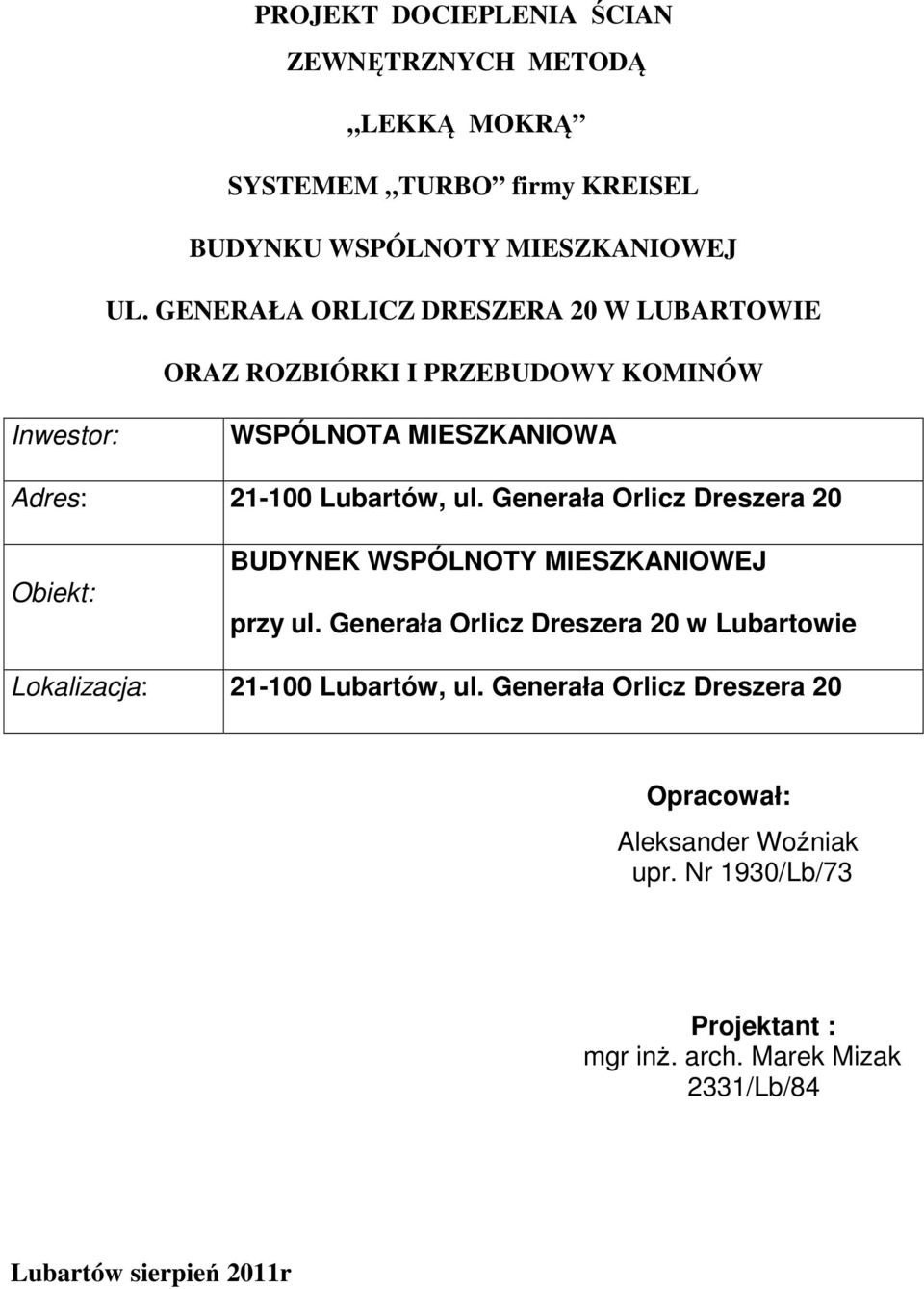

1 PROJEKT DOCIEPLENIA ŚCIAN ZEWNĘTRZNYCH METODĄ LEKKĄ MOKRĄ SYSTEMEM TURBO firmy KREISEL BUDYNKU WSPÓLNOTY MIESZKANIOWEJ UL. GENERAŁA ORLICZ DRESZERA 20 W LUBARTOWIE ORAZ ROZBIÓRKI I PRZEBUDOWY KOMINÓW Inwestor: WSPÓLNOTA MIESZKANIOWA Adres: Lubartów, ul. Generała Orlicz Dreszera 20 Obiekt: BUDYNEK WSPÓLNOTY MIESZKANIOWEJ przy ul. Generała Orlicz Dreszera 20 w Lubartowie Lokalizacja: Lubartów, ul. Generała Orlicz Dreszera 20 Opracował: Aleksander Woźniak upr. Nr 1930/Lb/73 Projektant : mgr inż. arch. Marek Mizak 2331/Lb/84 Lubartów sierpień 2011r

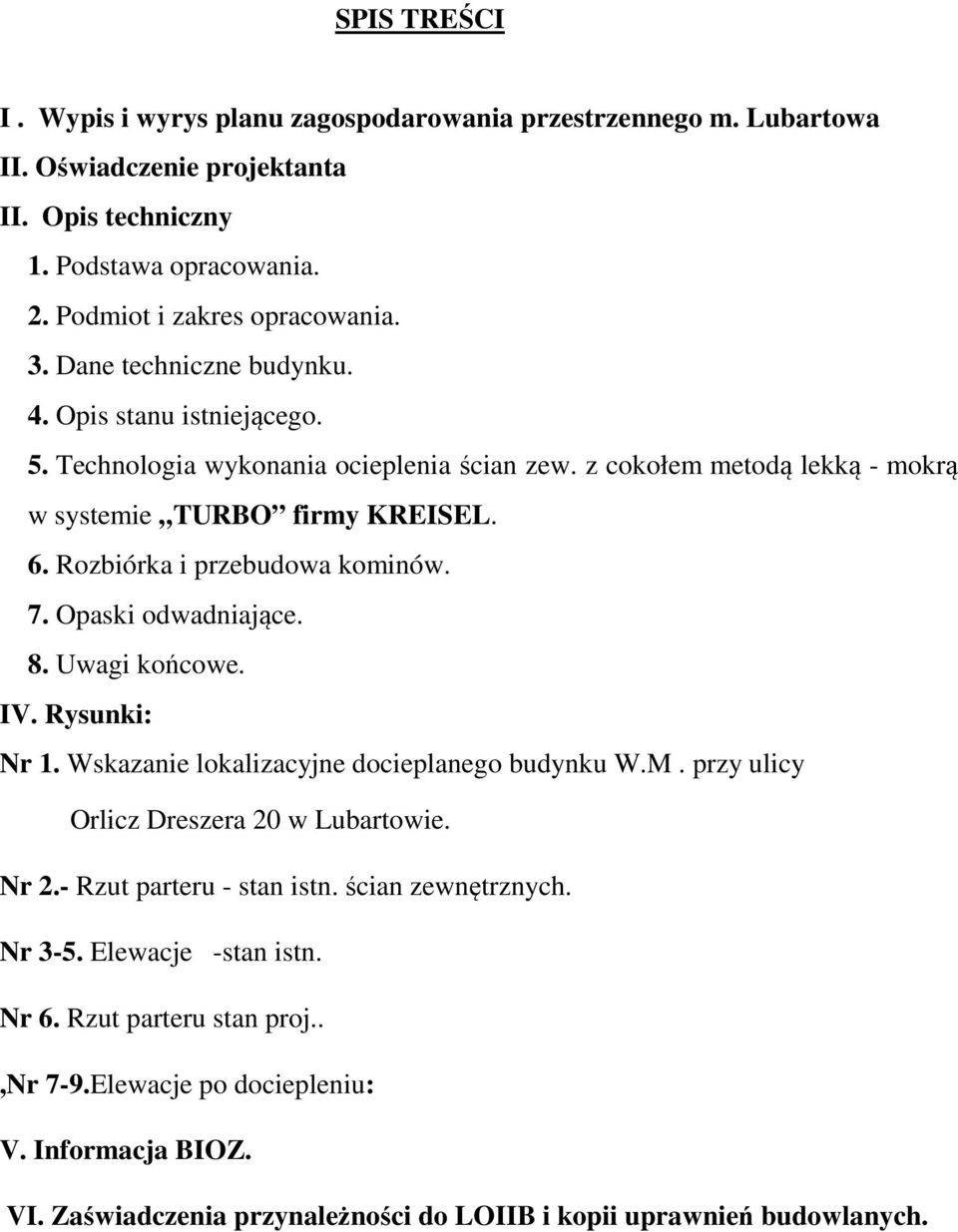

2 SPIS TREŚCI I. Wypis i wyrys planu zagospodarowania przestrzennego m. Lubartowa II. Oświadczenie projektanta II. Opis techniczny 1. Podstawa opracowania. 2. Podmiot i zakres opracowania. 3. Dane techniczne budynku. 4. Opis stanu istniejącego. 5. Technologia wykonania ocieplenia ścian zew. z cokołem metodą lekką - mokrą w systemie TURBO firmy KREISEL. 6. Rozbiórka i przebudowa kominów. 7. Opaski odwadniające. 8. Uwagi końcowe. IV. Rysunki: Nr 1. Wskazanie lokalizacyjne docieplanego budynku W.M. przy ulicy Orlicz Dreszera 20 w Lubartowie. Nr 2.- Rzut parteru - stan istn. ścian zewnętrznych. Nr 3-5. Elewacje -stan istn. Nr 6. Rzut parteru stan proj..,nr 7-9.Elewacje po dociepleniu: V. Informacja BIOZ. VI. Zaświadczenia przynależności do LOIIB i kopii uprawnień budowlanych.

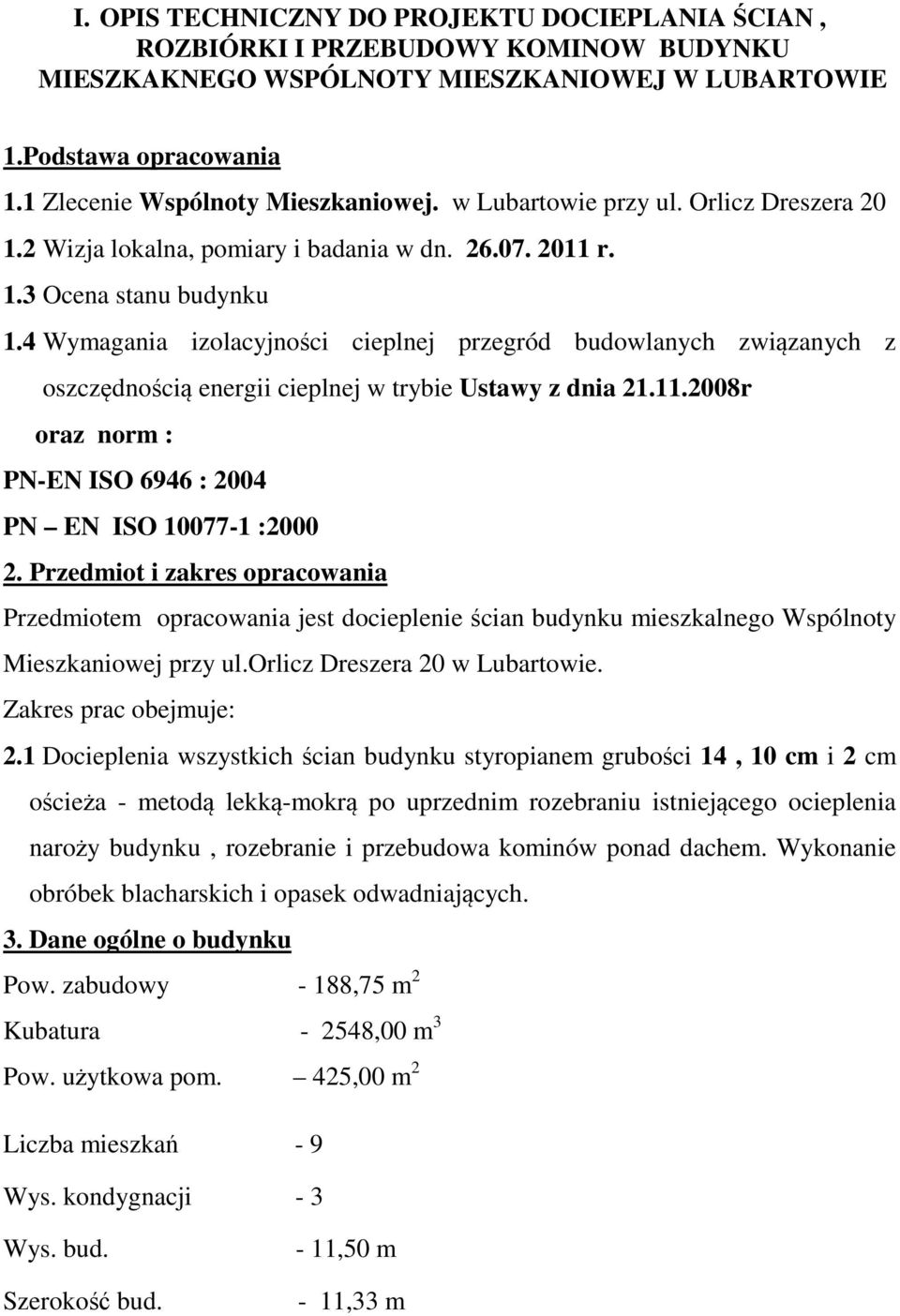

3 I. OPIS TECHNICZNY DO PROJEKTU DOCIEPLANIA ŚCIAN, ROZBIÓRKI I PRZEBUDOWY KOMINOW BUDYNKU MIESZKAKNEGO WSPÓLNOTY MIESZKANIOWEJ W LUBARTOWIE 1.Podstawa opracowania 1.1 Zlecenie Wspólnoty Mieszkaniowej. w Lubartowie przy ul. Orlicz Dreszera Wizja lokalna, pomiary i badania w dn r. 1.3 Ocena stanu budynku 1.4 Wymagania izolacyjności cieplnej przegród budowlanych związanych z oszczędnością energii cieplnej w trybie Ustawy z dnia r oraz norm : PN-EN ISO 6946 : 2004 PN EN ISO : Przedmiot i zakres opracowania Przedmiotem opracowania jest docieplenie ścian budynku mieszkalnego Wspólnoty Mieszkaniowej przy ul.orlicz Dreszera 20 w Lubartowie. Zakres prac obejmuje: 2.1 Docieplenia wszystkich ścian budynku styropianem grubości 14, 10 cm i 2 cm ościeża - metodą lekką-mokrą po uprzednim rozebraniu istniejącego ocieplenia naroży budynku, rozebranie i przebudowa kominów ponad dachem. Wykonanie obróbek blacharskich i opasek odwadniających. 3. Dane ogólne o budynku Pow. zabudowy - 188,75 m 2 Kubatura ,00 m 3 Pow. użytkowa pom. 425,00 m 2 Liczba mieszkań - 9 Wys. kondygnacji - 3 Wys. bud. Szerokość bud. - 11,50 m - 11,33 m

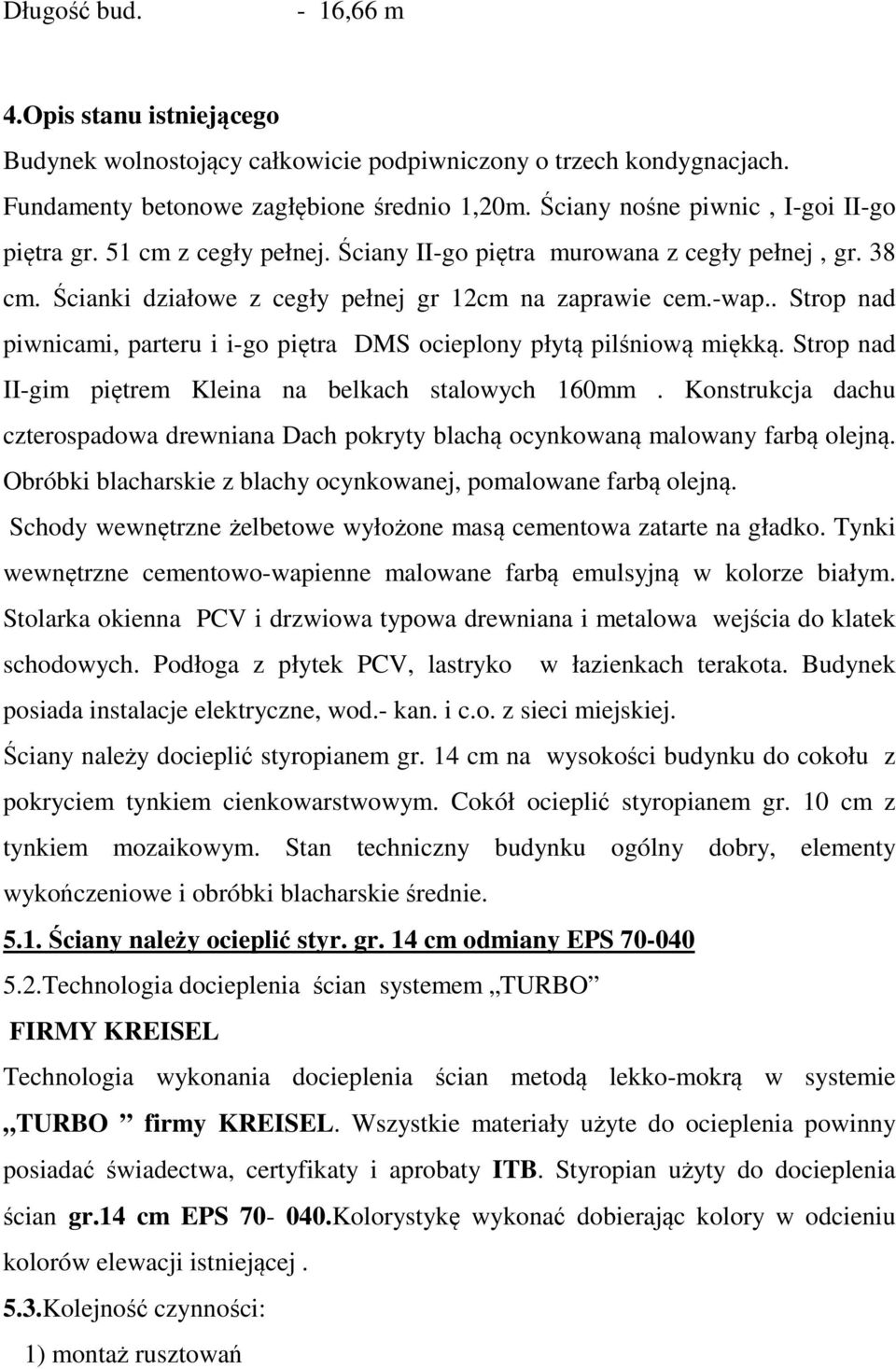

4 Długość bud. - 16,66 m 4.Opis stanu istniejącego Budynek wolnostojący całkowicie podpiwniczony o trzech kondygnacjach. Fundamenty betonowe zagłębione średnio 1,20m. Ściany nośne piwnic, I-goi II-go piętra gr. 51 cm z cegły pełnej. Ściany II-go piętra murowana z cegły pełnej, gr. 38 cm. Ścianki działowe z cegły pełnej gr 12cm na zaprawie cem.-wap.. Strop nad piwnicami, parteru i i-go piętra DMS ocieplony płytą pilśniową miękką. Strop nad II-gim piętrem Kleina na belkach stalowych 160mm. Konstrukcja dachu czterospadowa drewniana Dach pokryty blachą ocynkowaną malowany farbą olejną. Obróbki blacharskie z blachy ocynkowanej, pomalowane farbą olejną. Schody wewnętrzne żelbetowe wyłożone masą cementowa zatarte na gładko. Tynki wewnętrzne cementowo-wapienne malowane farbą emulsyjną w kolorze białym. Stolarka okienna PCV i drzwiowa typowa drewniana i metalowa wejścia do klatek schodowych. Podłoga z płytek PCV, lastryko w łazienkach terakota. Budynek posiada instalacje elektryczne, wod.- kan. i c.o. z sieci miejskiej. Ściany należy docieplić styropianem gr. 14 cm na wysokości budynku do cokołu z pokryciem tynkiem cienkowarstwowym. Cokół ocieplić styropianem gr. 10 cm z tynkiem mozaikowym. Stan techniczny budynku ogólny dobry, elementy wykończeniowe i obróbki blacharskie średnie Ściany należy ocieplić styr. gr. 14 cm odmiany EPS Technologia docieplenia ścian systemem TURBO FIRMY KREISEL Technologia wykonania docieplenia ścian metodą lekko-mokrą w systemie TURBO firmy KREISEL. Wszystkie materiały użyte do ocieplenia powinny posiadać świadectwa, certyfikaty i aprobaty ITB. Styropian użyty do docieplenia ścian gr.14 cm EPS Kolorystykę wykonać dobierając kolory w odcieniu kolorów elewacji istniejącej. 5.3.Kolejność czynności: 1) montaż rusztowań

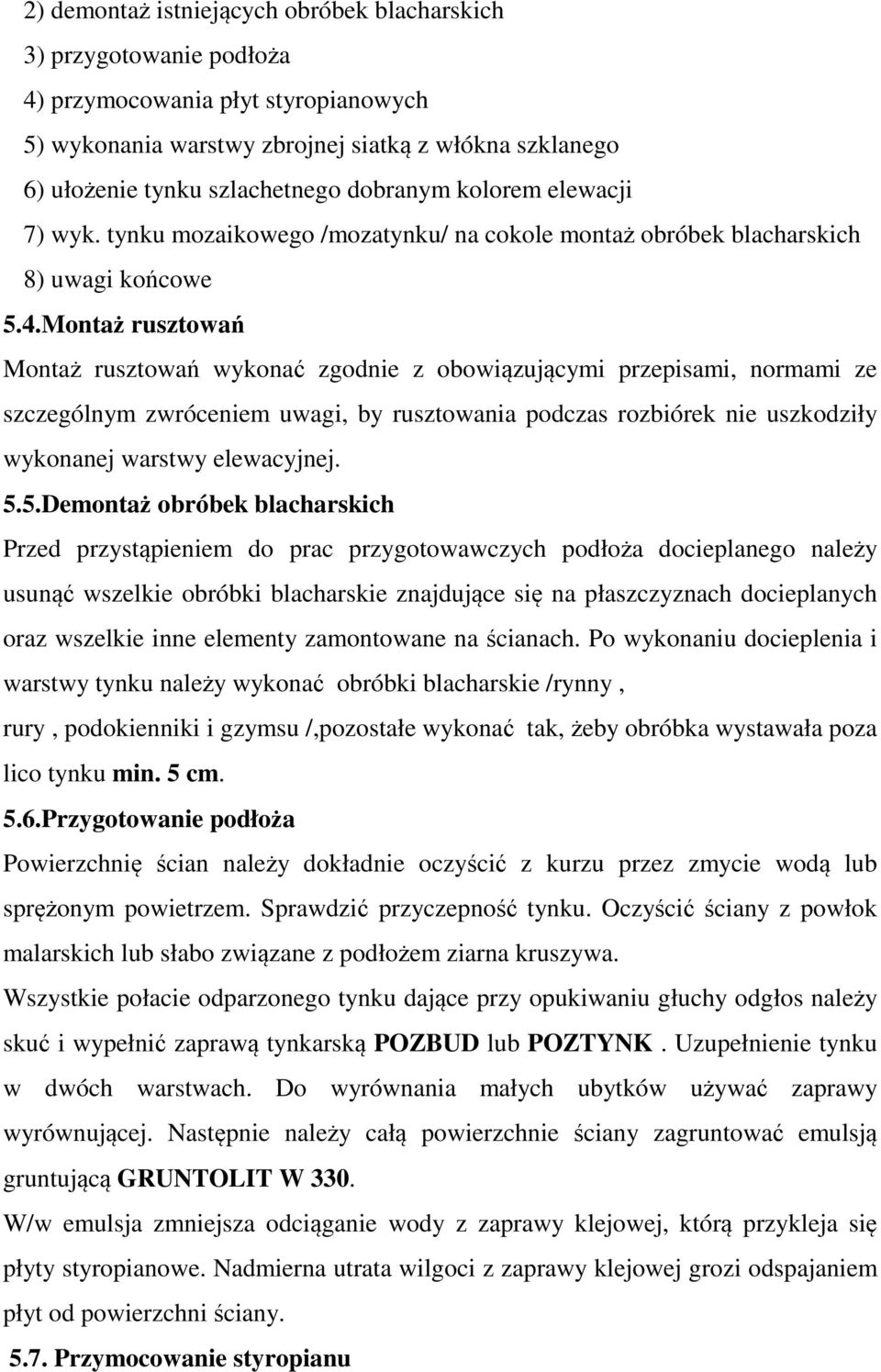

5 2) demontaż istniejących obróbek blacharskich 3) przygotowanie podłoża 4) przymocowania płyt styropianowych 5) wykonania warstwy zbrojnej siatką z włókna szklanego 6) ułożenie tynku szlachetnego dobranym kolorem elewacji 7) wyk. tynku mozaikowego /mozatynku/ na cokole montaż obróbek blacharskich 8) uwagi końcowe 5.4.Montaż rusztowań Montaż rusztowań wykonać zgodnie z obowiązującymi przepisami, normami ze szczególnym zwróceniem uwagi, by rusztowania podczas rozbiórek nie uszkodziły wykonanej warstwy elewacyjnej. 5.5.Demontaż obróbek blacharskich Przed przystąpieniem do prac przygotowawczych podłoża docieplanego należy usunąć wszelkie obróbki blacharskie znajdujące się na płaszczyznach docieplanych oraz wszelkie inne elementy zamontowane na ścianach. Po wykonaniu docieplenia i warstwy tynku należy wykonać obróbki blacharskie /rynny, rury, podokienniki i gzymsu /,pozostałe wykonać tak, żeby obróbka wystawała poza lico tynku min. 5 cm. 5.6.Przygotowanie podłoża Powierzchnię ścian należy dokładnie oczyścić z kurzu przez zmycie wodą lub sprężonym powietrzem. Sprawdzić przyczepność tynku. Oczyścić ściany z powłok malarskich lub słabo związane z podłożem ziarna kruszywa. Wszystkie połacie odparzonego tynku dające przy opukiwaniu głuchy odgłos należy skuć i wypełnić zaprawą tynkarską POZBUD lub POZTYNK. Uzupełnienie tynku w dwóch warstwach. Do wyrównania małych ubytków używać zaprawy wyrównującej. Następnie należy całą powierzchnie ściany zagruntować emulsją gruntującą GRUNTOLIT W 330. W/w emulsja zmniejsza odciąganie wody z zaprawy klejowej, którą przykleja się płyty styropianowe. Nadmierna utrata wilgoci z zaprawy klejowej grozi odspajaniem płyt od powierzchni ściany Przymocowanie styropianu

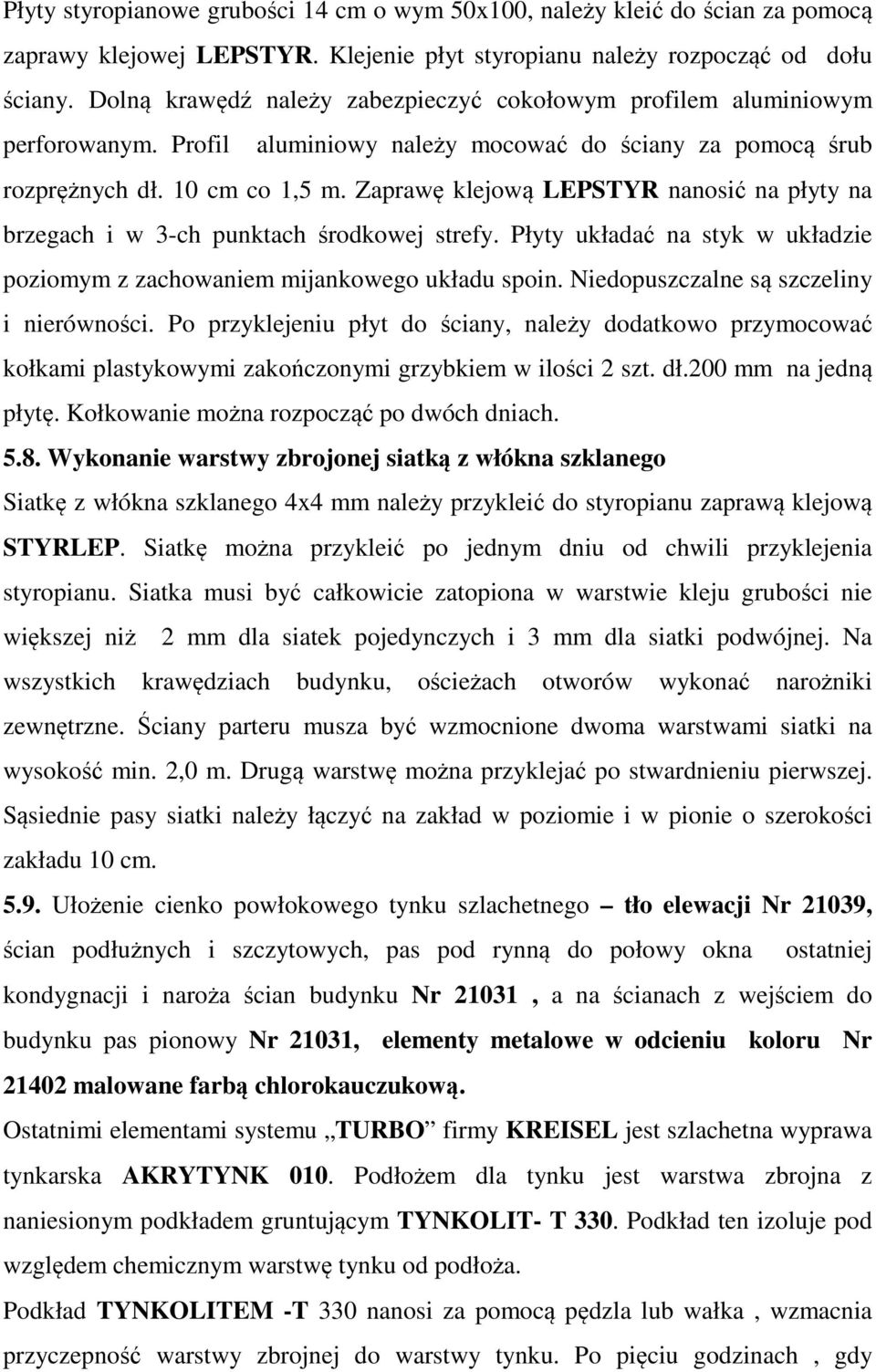

6 Płyty styropianowe grubości 14 cm o wym 50x100, należy kleić do ścian za pomocą zaprawy klejowej LEPSTYR. Klejenie płyt styropianu należy rozpocząć od dołu ściany. Dolną krawędź należy zabezpieczyć cokołowym profilem aluminiowym perforowanym. Profil aluminiowy należy mocować do ściany za pomocą śrub rozprężnych dł. 10 cm co 1,5 m. Zaprawę klejową LEPSTYR nanosić na płyty na brzegach i w 3-ch punktach środkowej strefy. Płyty układać na styk w układzie poziomym z zachowaniem mijankowego układu spoin. Niedopuszczalne są szczeliny i nierówności. Po przyklejeniu płyt do ściany, należy dodatkowo przymocować kołkami plastykowymi zakończonymi grzybkiem w ilości 2 szt. dł.200 mm na jedną płytę. Kołkowanie można rozpocząć po dwóch dniach Wykonanie warstwy zbrojonej siatką z włókna szklanego Siatkę z włókna szklanego 4x4 mm należy przykleić do styropianu zaprawą klejową STYRLEP. Siatkę można przykleić po jednym dniu od chwili przyklejenia styropianu. Siatka musi być całkowicie zatopiona w warstwie kleju grubości nie większej niż 2 mm dla siatek pojedynczych i 3 mm dla siatki podwójnej. Na wszystkich krawędziach budynku, ościeżach otworów wykonać narożniki zewnętrzne. Ściany parteru musza być wzmocnione dwoma warstwami siatki na wysokość min. 2,0 m. Drugą warstwę można przyklejać po stwardnieniu pierwszej. Sąsiednie pasy siatki należy łączyć na zakład w poziomie i w pionie o szerokości zakładu 10 cm Ułożenie cienko powłokowego tynku szlachetnego tło elewacji Nr 21039, ścian podłużnych i szczytowych, pas pod rynną do połowy okna ostatniej kondygnacji i naroża ścian budynku Nr 21031, a na ścianach z wejściem do budynku pas pionowy Nr 21031, elementy metalowe w odcieniu koloru Nr malowane farbą chlorokauczukową. Ostatnimi elementami systemu TURBO firmy KREISEL jest szlachetna wyprawa tynkarska AKRYTYNK 010. Podłożem dla tynku jest warstwa zbrojna z naniesionym podkładem gruntującym TYNKOLIT- T 330. Podkład ten izoluje pod względem chemicznym warstwę tynku od podłoża. Podkład TYNKOLITEM -T 330 nanosi za pomocą pędzla lub wałka, wzmacnia przyczepność warstwy zbrojnej do warstwy tynku. Po pięciu godzinach, gdy

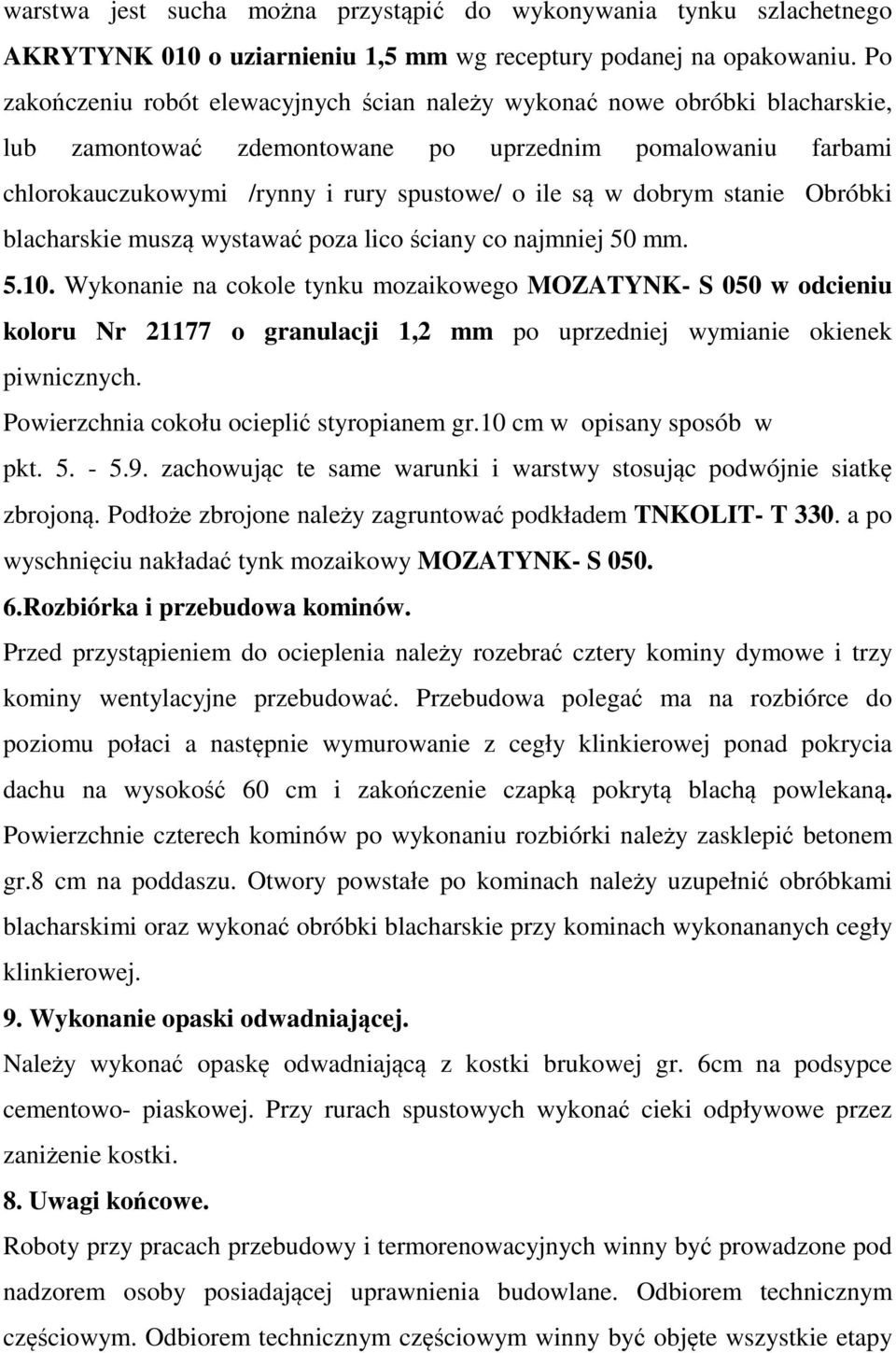

7 warstwa jest sucha można przystąpić do wykonywania tynku szlachetnego AKRYTYNK 010 o uziarnieniu 1,5 mm wg receptury podanej na opakowaniu. Po zakończeniu robót elewacyjnych ścian należy wykonać nowe obróbki blacharskie, lub zamontować zdemontowane po uprzednim pomalowaniu farbami chlorokauczukowymi /rynny i rury spustowe/ o ile są w dobrym stanie Obróbki blacharskie muszą wystawać poza lico ściany co najmniej 50 mm Wykonanie na cokole tynku mozaikowego MOZATYNK- S 050 w odcieniu koloru Nr o granulacji 1,2 mm po uprzedniej wymianie okienek piwnicznych. Powierzchnia cokołu ocieplić styropianem gr.10 cm w opisany sposób w pkt zachowując te same warunki i warstwy stosując podwójnie siatkę zbrojoną. Podłoże zbrojone należy zagruntować podkładem TNKOLIT- T 330. a po wyschnięciu nakładać tynk mozaikowy MOZATYNK- S Rozbiórka i przebudowa kominów. Przed przystąpieniem do ocieplenia należy rozebrać cztery kominy dymowe i trzy kominy wentylacyjne przebudować. Przebudowa polegać ma na rozbiórce do poziomu połaci a następnie wymurowanie z cegły klinkierowej ponad pokrycia dachu na wysokość 60 cm i zakończenie czapką pokrytą blachą powlekaną. Powierzchnie czterech kominów po wykonaniu rozbiórki należy zasklepić betonem gr.8 cm na poddaszu. Otwory powstałe po kominach należy uzupełnić obróbkami blacharskimi oraz wykonać obróbki blacharskie przy kominach wykonananych cegły klinkierowej. 9. Wykonanie opaski odwadniającej. Należy wykonać opaskę odwadniającą z kostki brukowej gr. 6cm na podsypce cementowo- piaskowej. Przy rurach spustowych wykonać cieki odpływowe przez zaniżenie kostki. 8. Uwagi końcowe. Roboty przy pracach przebudowy i termorenowacyjnych winny być prowadzone pod nadzorem osoby posiadającej uprawnienia budowlane. Odbiorem technicznym częściowym. Odbiorem technicznym częściowym winny być objęte wszystkie etapy

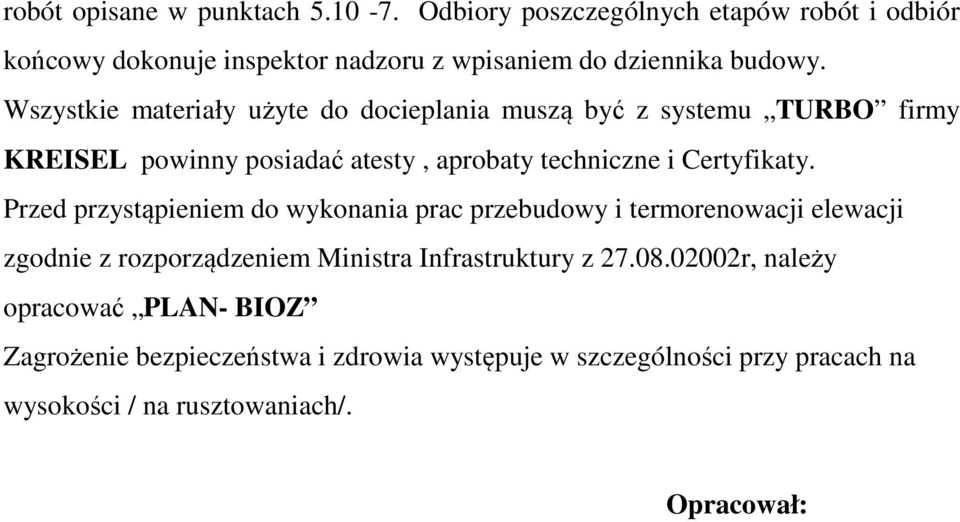

8 robót opisane w punktach Odbiory poszczególnych etapów robót i odbiór końcowy dokonuje inspektor nadzoru z wpisaniem do dziennika budowy. Wszystkie materiały użyte do docieplania muszą być z systemu TURBO firmy KREISEL powinny posiadać atesty, aprobaty techniczne i Certyfikaty. Przed przystąpieniem do wykonania prac przebudowy i termorenowacji elewacji zgodnie z rozporządzeniem Ministra Infrastruktury z r, należy opracować PLAN- BIOZ Zagrożenie bezpieczeństwa i zdrowia występuje w szczególności przy pracach na wysokości / na rusztowaniach/. Opracował:
