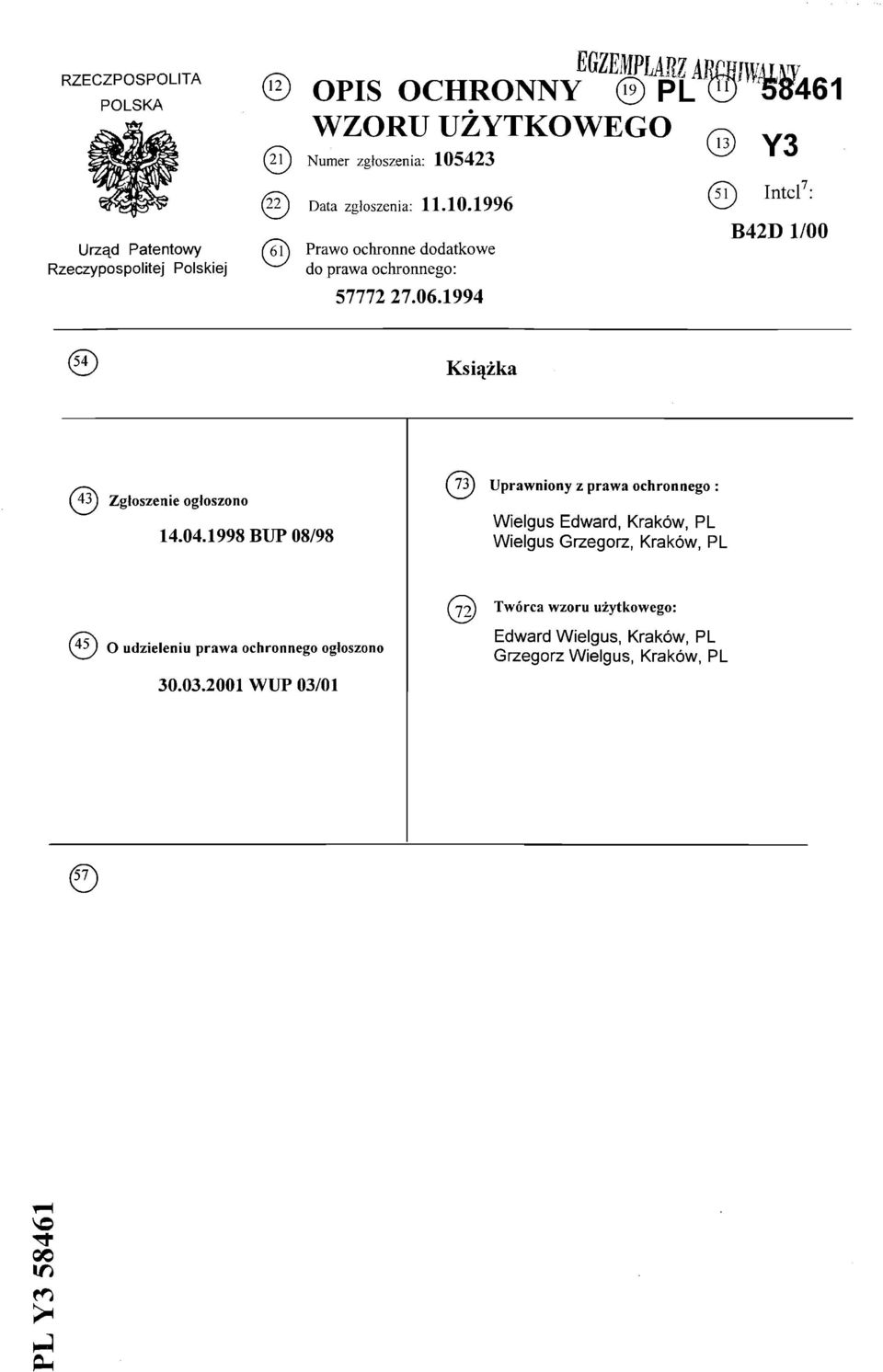

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej n) OPIS OCHRONNY PL & W461 WZORU UŻYTKOWEGO (21J Numer zgłoszenia: (22) Data zgłoszenia: (^T) Prawo ochronne dodatkowe ^^^ do prawa ochronnego: Intel7: B42D 1/00 Książka (43j Zgłoszenie ogłoszono BUP 08/98 (73) Uprawniony z prawa ochronnego : Wielgus Edward, Kraków, PL Wielgus Grzegorz, Kraków, PL (5v O udzieleniu prawa ochronnego ogłoszono WUP 03/01 (72) Twórca wzoru użytkowego: Edward Wielgus, Kraków, PL Grzegorz Wielgus, Kraków, PL 00

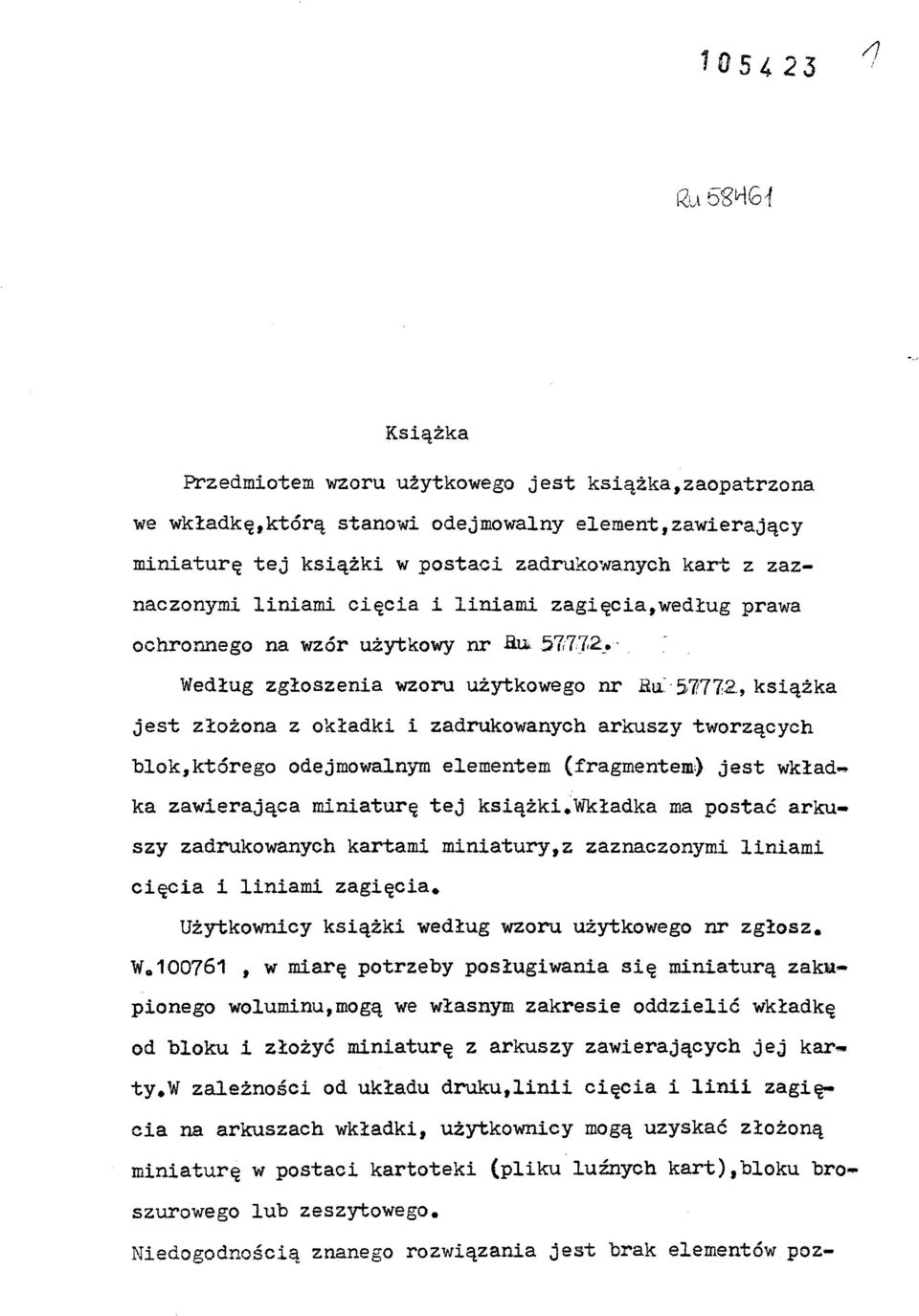

2 Książka Przedmiotem wzoru użytkowego jest książka,zaopatrzona we wkładkę,którą stanowi odejmowalny element,zawierający miniaturę tej książki w postaci zadrukowanych kart z zaz naczonymi liniami cięcia i liniami zagięcia,według prawa ochronnego na wzór użytkowy nr fiu* 57772y- Według zgłoszenia wzoru użytkowego nr Bu 57TF72., książka jest złożona z okładki i zadrukowanych arkuszy tworzących blok,którego odejmowalnym elementem (fragmentem) jest wkład~ ka zawierająca miniaturę tej książki#wkładka ma postać arku* szy zadrukowanych kartami miniatury,z zaznaczonymi liniami cięcia i liniami zagięcia* Użytkownicy książki według wzoru użytkowego nr zgłosz* Wa100761, w miarę potrzeby posługiwania się miniaturą zak&~ pionego woluminu,mogą we własnym zakresie oddzielić wkładkę od bloku i złożyć miniaturę z arkuszy zawierających jej kar~ ty#w zależności od układu druku,linii cięcia i linii zagię cia na arkuszach wkładki, użytkownicy mogą uzyskać złożoną miniaturę w postaci kartoteki (pliku luźnych kart),bloku bro~ szurowego lub zeszytowego. Niedogodnością znanego rozwiązania jest brak elementów poz-

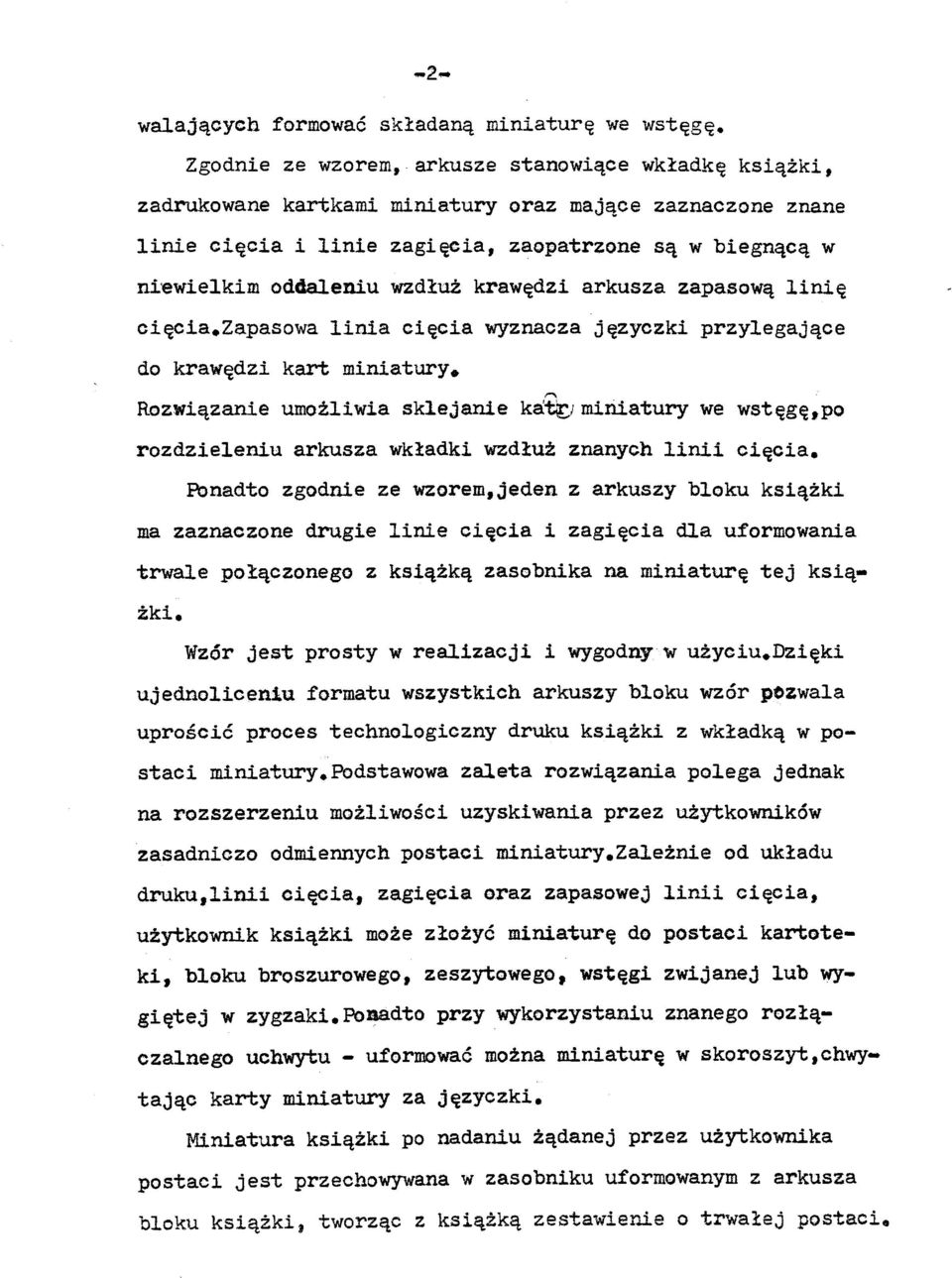

3 ~2~ walających formować składaną miniaturę we wstęgę* Zgodnie ze wzorem, arkusze stanowiące wkładkę książki, zadrukowane kartkami miniatury oraz mające zaznaczone znane linie cięcia i linie zagięcia, zaopatrzone są w biegnącą w niewielkim oddaleniu wzdłuż krawędzi arkusza zapasową linię cięcia*zapasowa linia cięcia wyznacza języczki przylegające do krawędzi kart miniatury* Rozwiązanie umożliwia sklejanie kaltfe; miniatury we wstęgę,po rozdzieleniu arkusza wkładki wzdłuż znanych linii cięcia* Ponadto zgodnie ze wzorem,jeden z arkuszy bloku książki ma zaznaczone drugie linie cięcia i zagięcia dla uformowania trwałe połączonego z książką zasobnika na miniaturę tej ksią żki* Wzór jest prosty w realizacji i wygodny w użyciu*dzięki ujednoliceniu formatu wszystkich arkuszy bloku wzór pozwala uprościć proces technologiczny druku książki z wkładką w po staci miniatury*podstawowa zaleta rozwiązania polega jednak na rozszerzeniu możliwości uzyskiwania przez użytkowników zasadniczo odmiennych postaci miniatury*zależnie od układu druku,linii cięcia, zagięcia oraz zapasowej linii cięcia, użytkownik książki może złożyć miniaturę do postaci kartote ki, bloku broszurowego, zeszytowego, wstęgi zwijanej lub wy giętej w zygzaki*ponadto przy wykorzystaniu znanego rozłączalnego uchwytu - uformować można miniaturę w skoroszyt,chwy^ tając karty miniatury za języczki. Miniatura książki po nadaniu żądanej przez użytkownika postaci jest przechowywana w zasobniku uformowanym z arkusza bloku książki, tworząc z książką zestawienie o trwałej postaci*

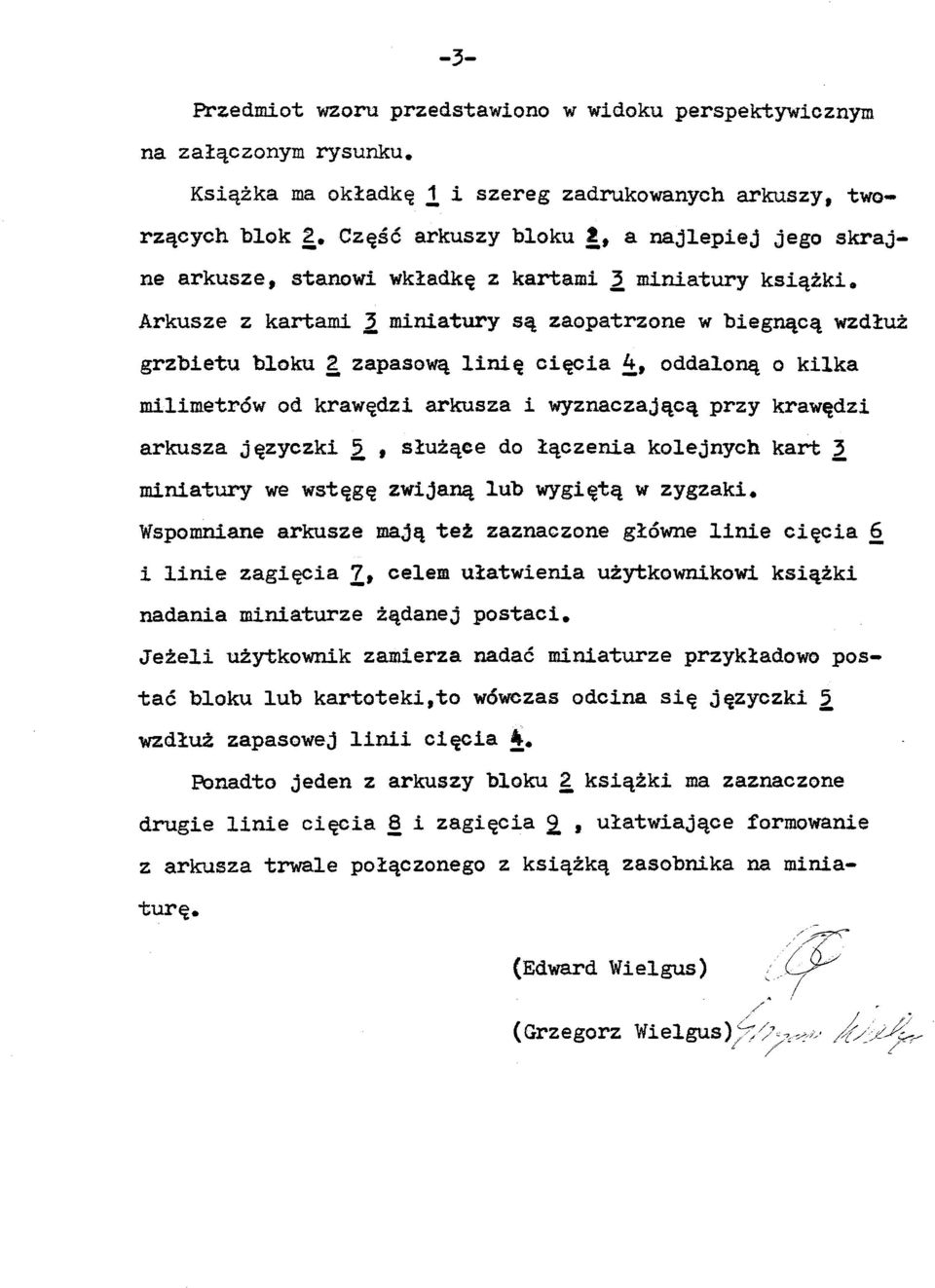

4 -3- Erzedmiot wzoru przedstawiono w widoku perspektywicznym na załączonym rysunku# Książka ma rzących "blok 2# okładkę 2 i szereg zadrukowanych arkuszy, two Część arkuszy bloku L, a najlepiej jego skraj ne arkusze, stanowi wkładkę z kartami 3, miniatury książki* Arkusze z kartami L miniatury są zaopatrzone w biegnącą wzdłuż grzbietu bloku 2 zapasową linię cięcia 4, oddaloną o kilka milimetrów od krawędzi arkusza i wyznaczającą przy krawędzi arkusza języczki L 9 służące do łączenia kolejnych kart 3, miniatury we wstęgę zwijaną lub wygiętą w zygzaki Wspomniane arkusze mają też zaznaczone główne linie cięcia 6 i linie zagięcia 7, celem ułatwienia użytkownikowi książki nadania miniaturze żądanej postaci# Jeżeli użytkownik zamierza nadać miniaturze przykładowo pos tać bloku lub kartoteki,to wówczas odcina się języczki L wzdłuż zapasowej linii cięcia 4# Ponadto jeden z arkuszy bloku L książki ma zaznaczone drugie linie cięcia 8 i zagięcia L t ułatwiające formowanie z arkusza trwale połączonego z książką zasobnika na minia turę. (Edward Wielgus) / (Grzegorz Wielgus) >> <>

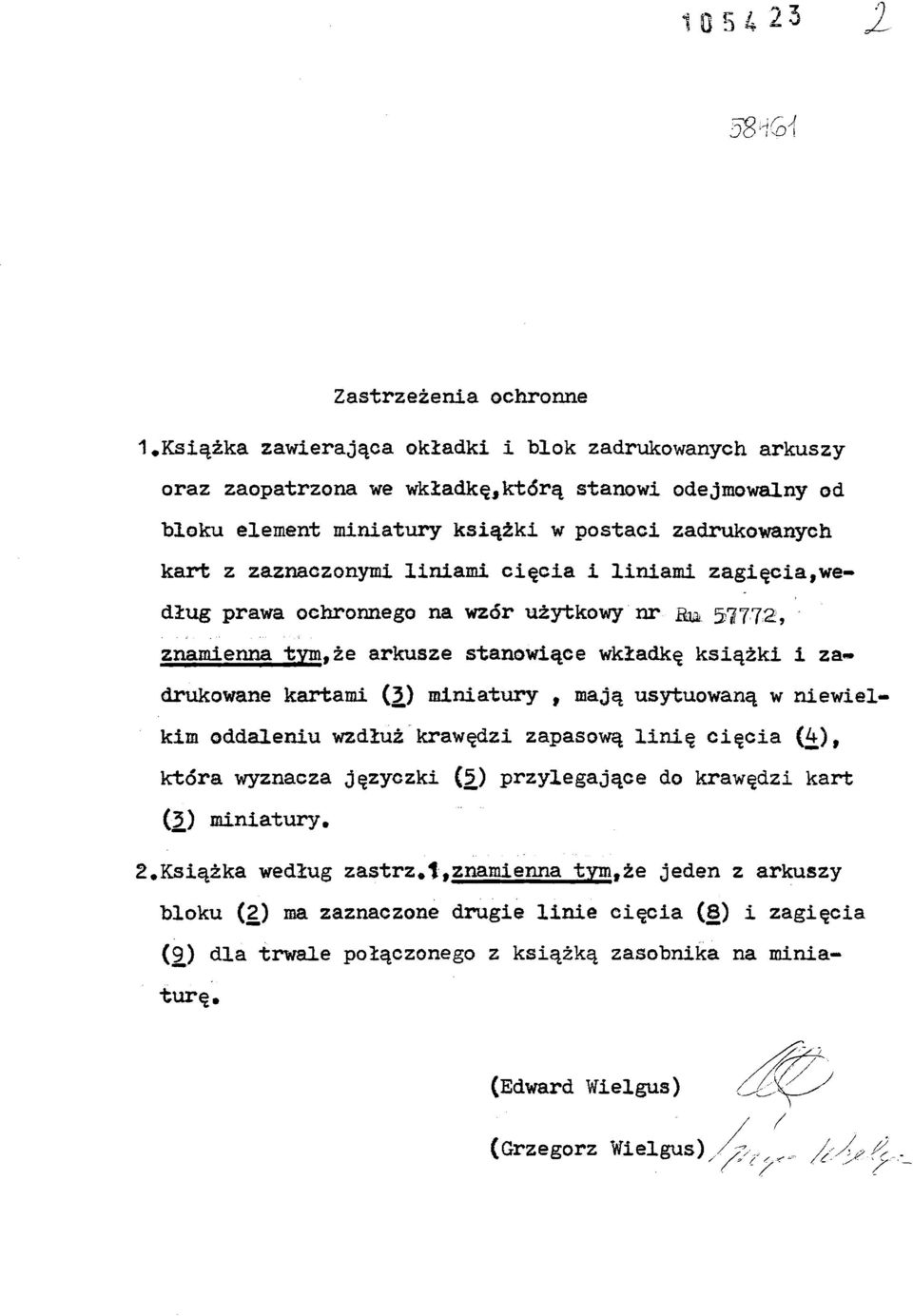

5 X m^oi Zastrzeżenia ochronne 1.Książka zawierająca okładki i blok zadrukowanych arkuszy oraz zaopatrzona we wkładkę*którą stanowi odejmowalny od bloku element miniatury książki w postaci zadrukowanych kart z zaznaczonymi liniami cięcia i liniami zagięciafwe-> dług prawa ochronnego na wzór użytkowy nr a& 57772, znamienna tym.że arkusze stanowiące wkładkę książki i zadrukowane kartami (3.) miniatury f mają usytuowaną w niewiel kim oddaleniu wzdłuż krawędzi zapasową linię cięcia (4)f która wyznacza języczki (5,) przylegające do krawędzi kart (3) miniatury. 2.Książka według zastrz.t.znamienna tym.że jeden z arkuszy bloku (2) ma zaznaczone drugie linie cięcia (8) i zagięcia (9) dla trwale połączonego z książką zasobnika na minia turę. (Edward Wielgus) (Grzegorz Wielgus) /Z'?,..*>- '* / -O ^ //sić-ź.

6 Lf/?Jy=:/? A''/*XLlLJ
