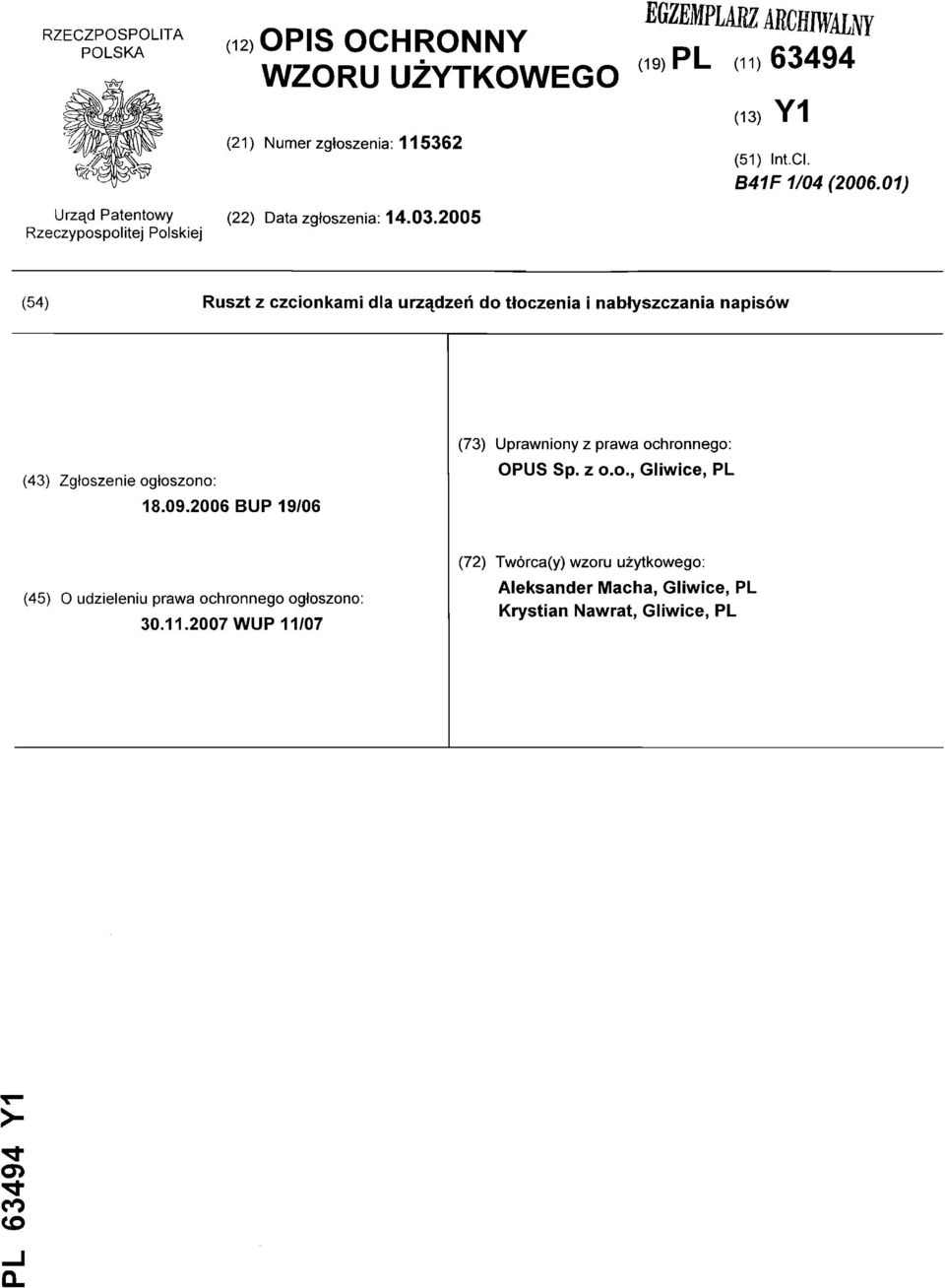

1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: mmmmmm/m d9) PL (11)63494 (13) Y1 (51) Int.CI. B41F 1/04 ( ) Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (54) Ruszt z czcionkami dla urządzeń do tłoczenia i nabłyszczania napisów (43) Zgłoszenie ogłoszono: BUP 19/06 (73) Uprawniony z prawa ochronnego: OPUS Sp. z o.o., Gliwice, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 11/07 (72) Twórca(y) wzoru użytkowego: Aleksander Macha, Gliwice, PL Krystian Nawrat, Gliwice, PL ^- co

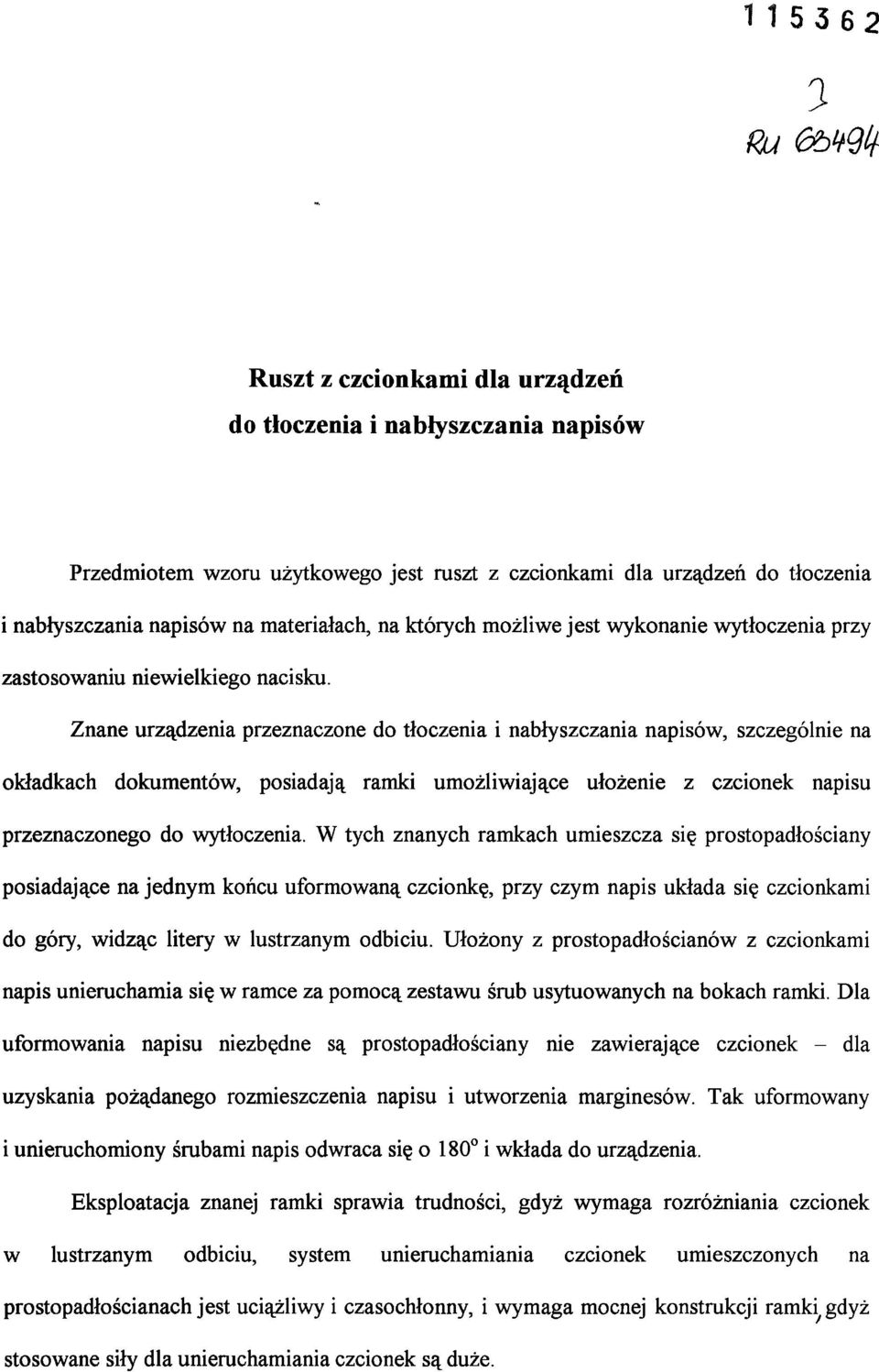

2 Ruszt z czcionkami dla urządzeń do tłoczenia i nabłyszczania napisów Przedmiotem wzoru użytkowego jest ruszt z czcionkami dla urządzeń do tłoczenia i nabłyszczania napisów na materiałach, na których możliwe jest wykonanie wytłoczenia przy zastosowaniu niewielkiego nacisku. Znane urządzenia przeznaczone do tłoczenia i nabłyszczania napisów, szczególnie na okładkach dokumentów, posiadają ramki umożliwiające ułożenie z czcionek napisu przeznaczonego do wytłoczenia. W tych znanych ramkach umieszcza się prostopadłościany posiadające na jednym końcu uformowaną czcionkę, przy czym napis układa się czcionkami do góry, widząc litery w lustrzanym odbiciu. Ułożony z prostopadłościanów z czcionkami napis unieruchamia się w ramce za pomocą zestawu śrub usytuowanych na bokach ramki. Dla uformowania napisu niezbędne są prostopadłościany nie zawierające czcionek - dla uzyskania pożądanego rozmieszczenia napisu i utworzenia marginesów. Tak uformowany i unieruchomiony śrubami napis odwraca się o 180 i wkłada do urządzenia. Eksploatacja znanej ramki sprawia trudności, gdyż wymaga rozróżniania czcionek w lustrzanym odbiciu, system unieruchamiania czcionek umieszczonych na prostopadłościanach jest uciążliwy i czasochłonny, i wymaga mocnej konstrukcji ramki gdyż stosowane siły dla unieruchamiania czcionek są duże.

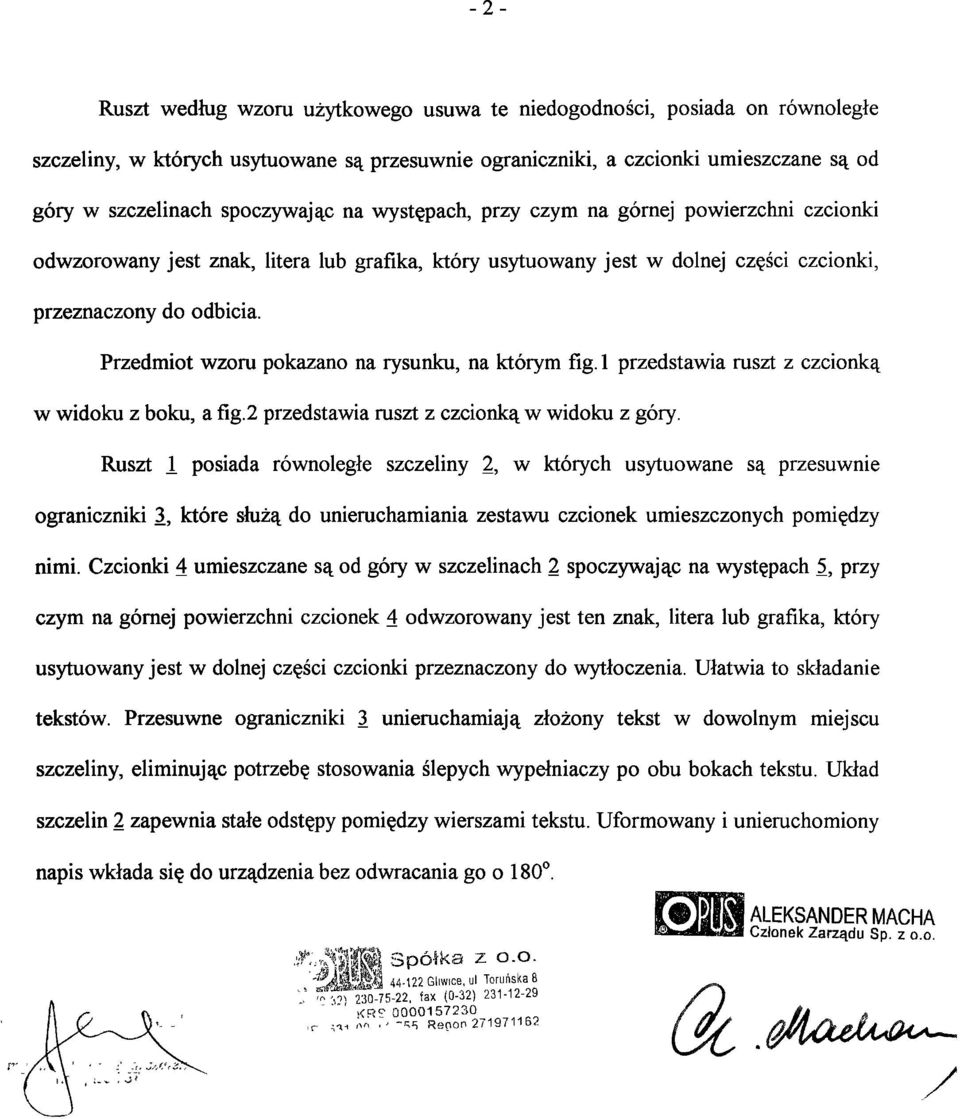

3 -2- Ruszt według wzoru użytkowego usuwa te niedogodności, posiada on równoległe szczeliny, w których usytuowane są przesuwnie ograniczniki, a czcionki umieszczane są od góry w szczelinach spoczywając na występach, przy czym na górnej powierzchni czcionki odwzorowany jest znak, litera lub grafika, który usytuowany jest w dolnej części czcionki, przeznaczony do odbicia. Przedmiot wzoru pokazano na rysunku, na którym fig. 1 przedstawia ruszt z czcionką w widoku z boku, a fig.2 przedstawia ruszt z czcionką w widoku z góry. Ruszt 1 posiada równoległe szczeliny 2, w których usytuowane są przesuwnie ograniczniki 3, które służą do unieruchamiania zestawu czcionek umieszczonych pomiędzy nimi. Czcionki 4 umieszczane są od góry w szczelinach 2 spoczywając na występach 5, przy czym na górnej powierzchni czcionek 4 odwzorowany jest ten znak, litera lub grafika, który usytuowany jest w dolnej części czcionki przeznaczony do wytłoczenia. Ułatwia to składanie tekstów. Przesuwne ograniczniki 3 unieruchamiają złożony tekst w dowolnym miejscu szczeliny, eliminując potrzebę stosowania ślepych wypełniaczy po obu bokach tekstu. Układ szczelin 2 zapewnia stałe odstępy pomiędzy wierszami tekstu. Uformowany i unieruchomiony napis wkłada się do urządzenia bez odwracania go o 180. *;^ «Spółka z o.o..;^śsm GI>w ««ITomteka8. '* Y^ , fax (0-32) <!y v<rc ,r ^-, ',,> -^ Reoon Wi ALEKSANDER MACHA Członek Zarządu Sp. z o.o. (jl.tfąaduk^--

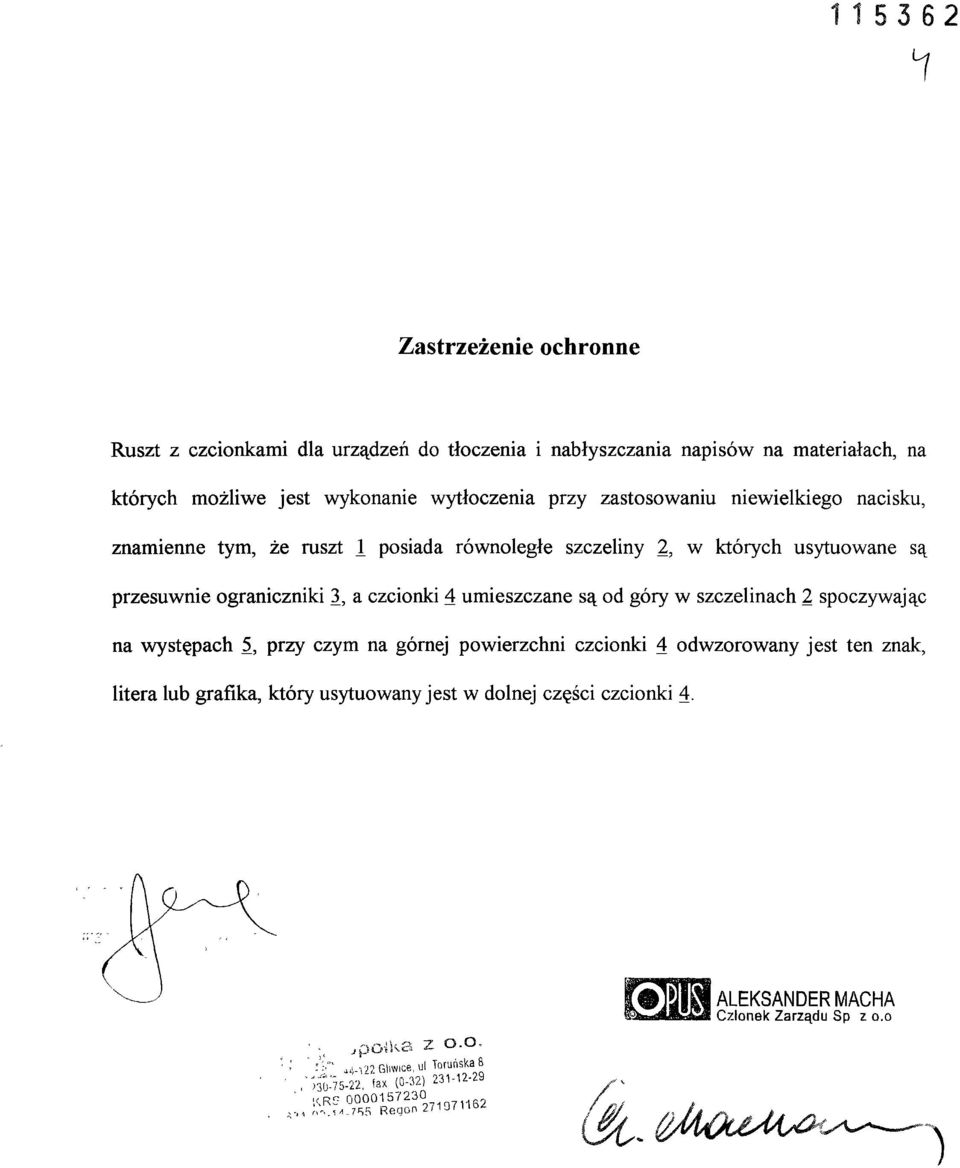

4 Zastrzeżenie ochronne Ruszt z czcionkami dla urządzeń do tłoczenia i nabłyszczania napisów na materiałach, na których możliwe jest wykonanie wytłoczenia przy zastosowaniu niewielkiego nacisku, znamienne tym, że ruszt I posiada równoległe szczeliny 2, w których usytuowane są przesuwnie ograniczniki 3, a czcionki 4 umieszczane są od góry w szczelinach 2 spoczywając na występach 5, przy czym na górnej powierzchni czcionki 4 odwzorowany jest ten znak, litera lub grafika, który usytuowany jest w dolnej części czcionki 4. ; ;,,po*ka z o.o. " -'' " ^ -,?? Gliwice, ul Toruńska 8 ;;3l'75-22,"iax (0-32) Krc M r^..1^.755 Regon 271 JM io* mm ALEKSANDER MACHA Członek Zarządu Sp z o.o {^^gatfumćk^
