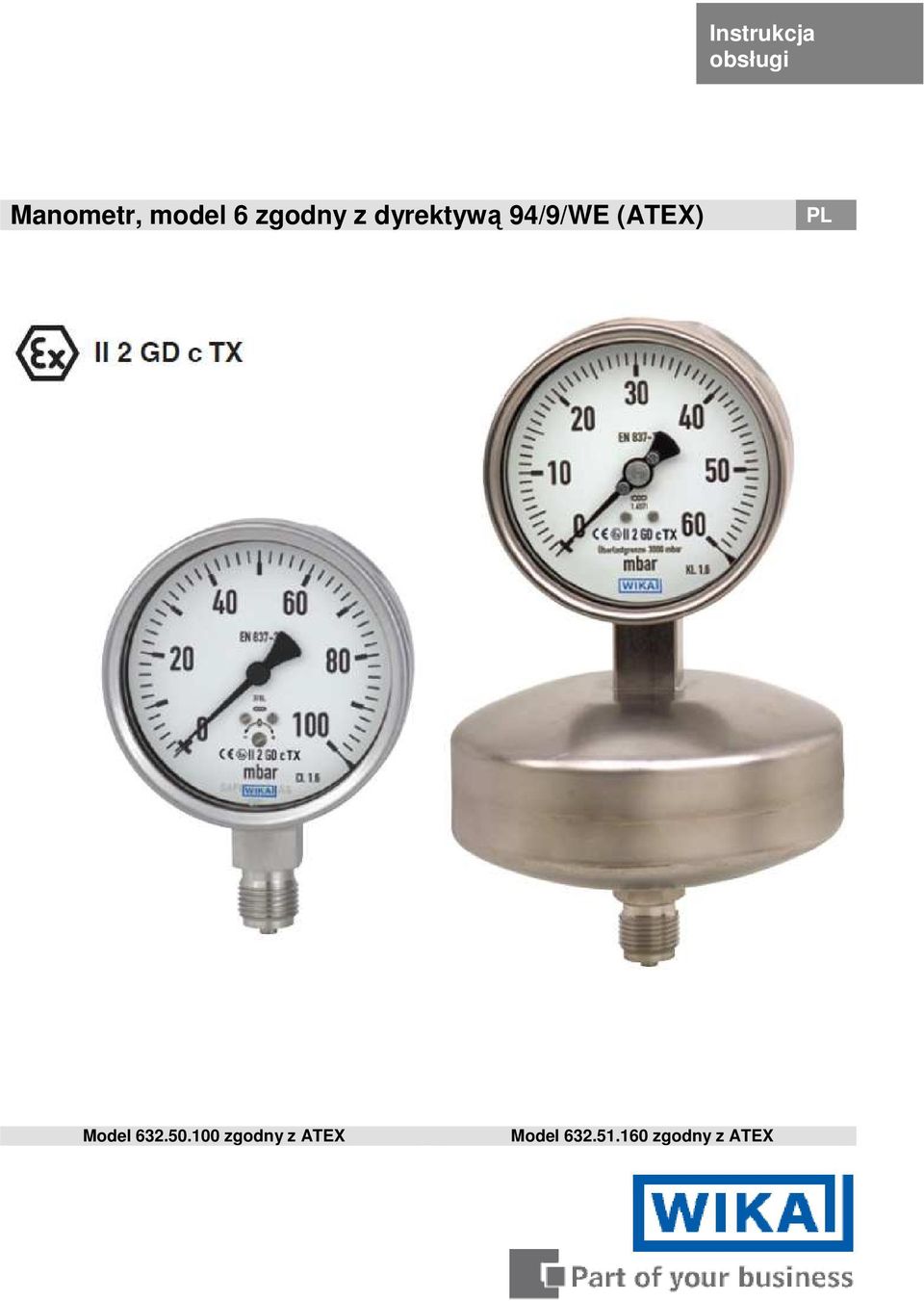

1 Instrukcja obsługi Manometr, model 6 zgodny z dyrektywą 94/9/WE (ATEX) PL Model zgodny z ATEX Model zgodny z ATEX

2 PL Instrukcja obsługi modelu 6 zgodnego z ATEX Strony WIKA Alexander Wiegand SE & Co. KG Wszystkie prawa zastrzeŝone. WIKA jest znakiem towarowym zastrzeŝonym w wielu krajach. Przed przystąpieniem do pracy naleŝy przeczytać instrukcję obsługi! Zachować instrukcję do późniejszego uŝytku! 2

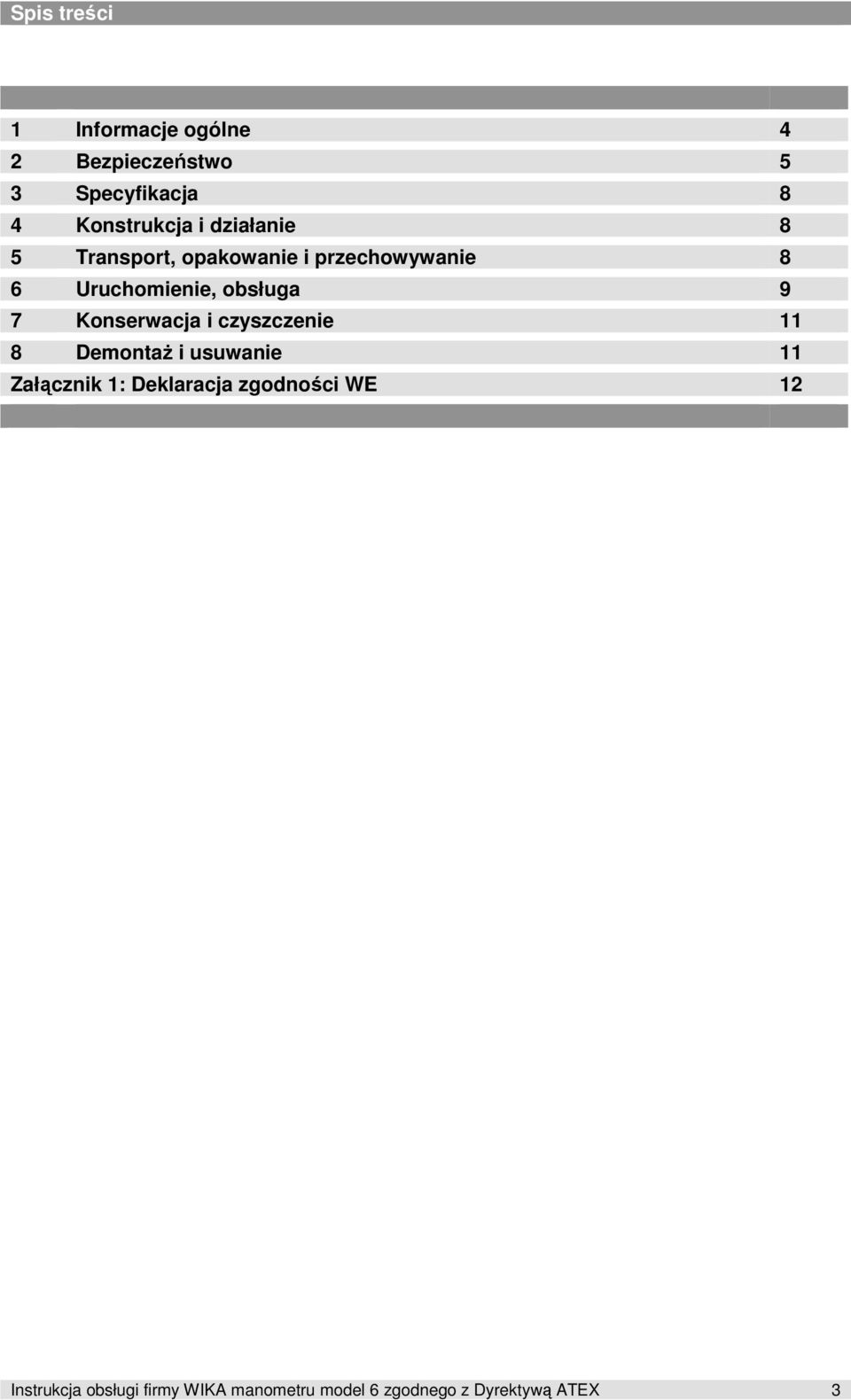

3 Spis treści 1 Informacje ogólne 4 2 Bezpieczeństwo 5 3 Specyfikacja 8 4 Konstrukcja i działanie 8 5 Transport, opakowanie i przechowywanie 8 6 Uruchomienie, obsługa 9 7 Konserwacja i czyszczenie 11 8 DemontaŜ i usuwanie 11 Załącznik 1: Deklaracja zgodności WE 12 Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX 3

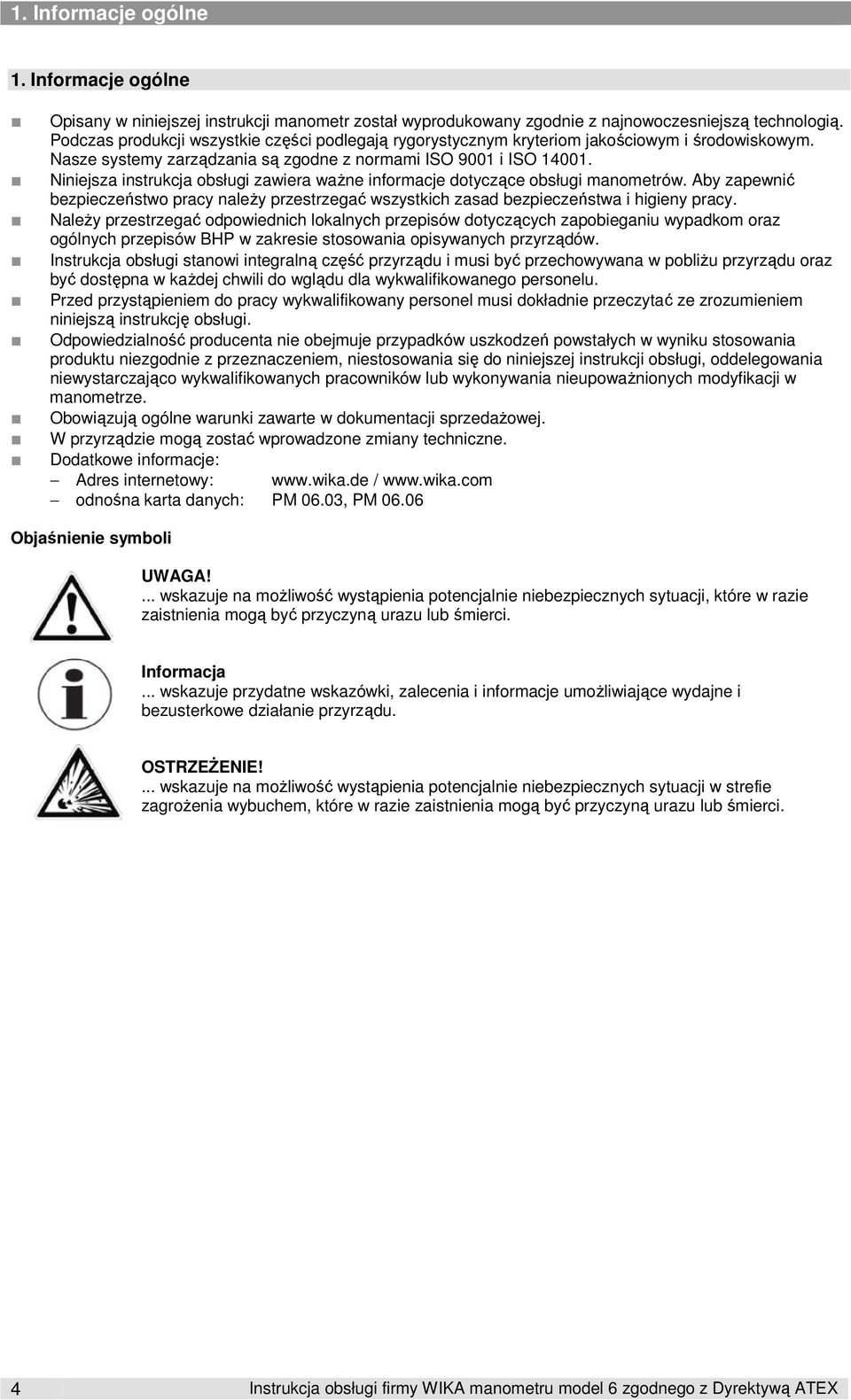

4 1. Informacje ogólne 1. Informacje ogólne Opisany w niniejszej instrukcji manometr został wyprodukowany zgodnie z najnowoczesniejszą technologią. Podczas produkcji wszystkie części podlegają rygorystycznym kryteriom jakościowym i środowiskowym. Nasze systemy zarządzania są zgodne z normami ISO 9001 i ISO Niniejsza instrukcja obsługi zawiera waŝne informacje dotyczące obsługi manometrów. Aby zapewnić bezpieczeństwo pracy naleŝy przestrzegać wszystkich zasad bezpieczeństwa i higieny pracy. NaleŜy przestrzegać odpowiednich lokalnych przepisów dotyczących zapobieganiu wypadkom oraz ogólnych przepisów BHP w zakresie stosowania opisywanych przyrządów. Instrukcja obsługi stanowi integralną część przyrządu i musi być przechowywana w pobliŝu przyrządu oraz być dostępna w kaŝdej chwili do wglądu dla wykwalifikowanego personelu. Przed przystąpieniem do pracy wykwalifikowany personel musi dokładnie przeczytać ze zrozumieniem niniejszą instrukcję obsługi. Odpowiedzialność producenta nie obejmuje przypadków uszkodzeń powstałych w wyniku stosowania produktu niezgodnie z przeznaczeniem, niestosowania się do niniejszej instrukcji obsługi, oddelegowania niewystarczająco wykwalifikowanych pracowników lub wykonywania nieupowaŝnionych modyfikacji w manometrze. Obowiązują ogólne warunki zawarte w dokumentacji sprzedaŝowej. W przyrządzie mogą zostać wprowadzone zmiany techniczne. Dodatkowe informacje: Adres internetowy: / odnośna karta danych: PM 06.03, PM Objaśnienie symboli UWAGA!... wskazuje na moŝliwość wystąpienia potencjalnie niebezpiecznych sytuacji, które w razie zaistnienia mogą być przyczyną urazu lub śmierci. Informacja... wskazuje przydatne wskazówki, zalecenia i informacje umoŝliwiające wydajne i bezusterkowe działanie przyrządu. OSTRZEśENIE!... wskazuje na moŝliwość wystąpienia potencjalnie niebezpiecznych sytuacji w strefie zagroŝenia wybuchem, które w razie zaistnienia mogą być przyczyną urazu lub śmierci. 4 Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX

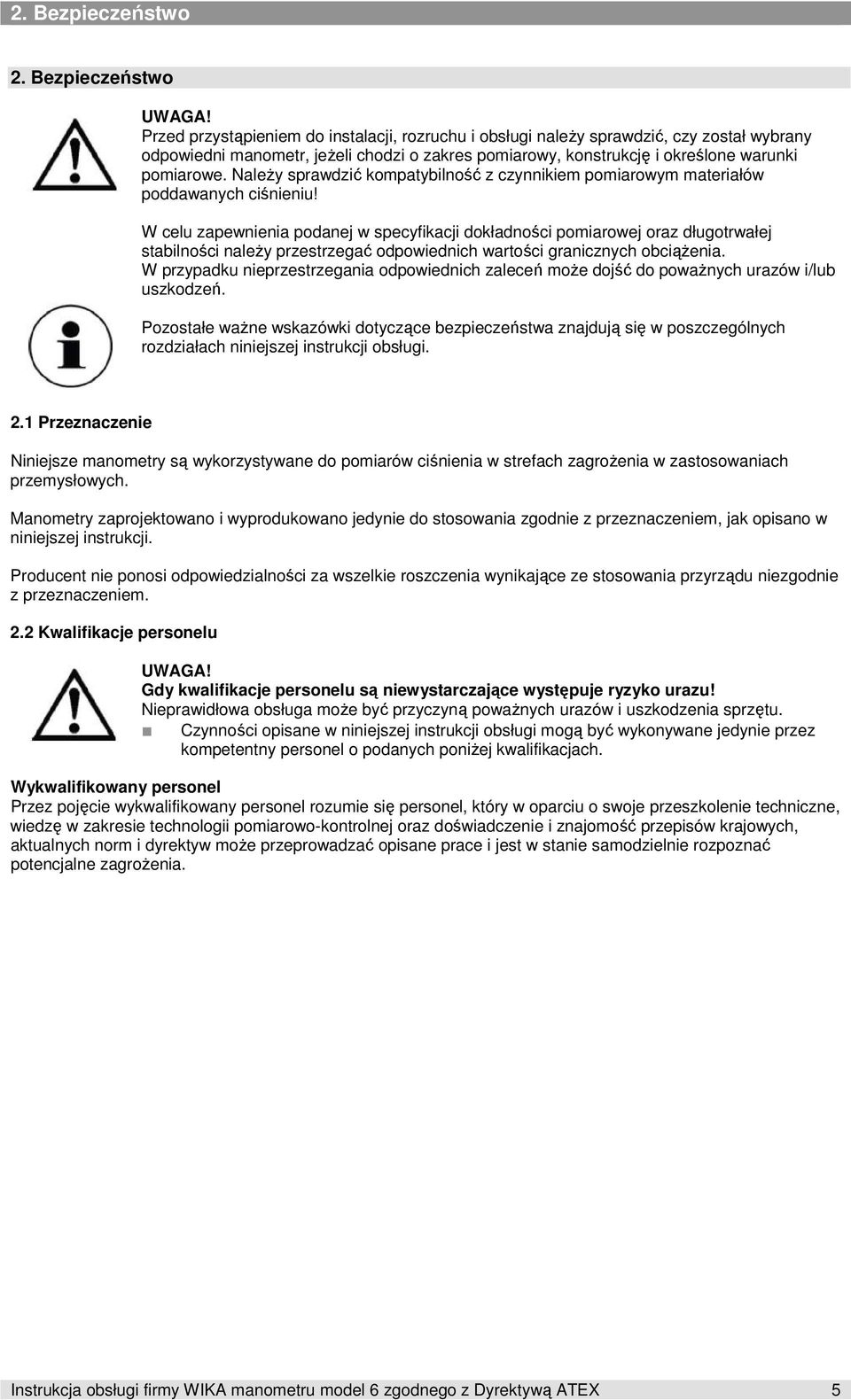

5 2. Bezpieczeństwo 2. Bezpieczeństwo UWAGA! Przed przystąpieniem do instalacji, rozruchu i obsługi naleŝy sprawdzić, czy został wybrany odpowiedni manometr, jeŝeli chodzi o zakres pomiarowy, konstrukcję i określone warunki pomiarowe. NaleŜy sprawdzić kompatybilność z czynnikiem pomiarowym materiałów poddawanych ciśnieniu! W celu zapewnienia podanej w specyfikacji dokładności pomiarowej oraz długotrwałej stabilności naleŝy przestrzegać odpowiednich wartości granicznych obciąŝenia. W przypadku nieprzestrzegania odpowiednich zaleceń moŝe dojść do powaŝnych urazów i/lub uszkodzeń. Pozostałe waŝne wskazówki dotyczące bezpieczeństwa znajdują się w poszczególnych rozdziałach niniejszej instrukcji obsługi. 2.1 Przeznaczenie Niniejsze manometry są wykorzystywane do pomiarów ciśnienia w strefach zagroŝenia w zastosowaniach przemysłowych. Manometry zaprojektowano i wyprodukowano jedynie do stosowania zgodnie z przeznaczeniem, jak opisano w niniejszej instrukcji. Producent nie ponosi odpowiedzialności za wszelkie roszczenia wynikające ze stosowania przyrządu niezgodnie z przeznaczeniem. 2.2 Kwalifikacje personelu UWAGA! Gdy kwalifikacje personelu są niewystarczające występuje ryzyko urazu! Nieprawidłowa obsługa moŝe być przyczyną powaŝnych urazów i uszkodzenia sprzętu. Czynności opisane w niniejszej instrukcji obsługi mogą być wykonywane jedynie przez kompetentny personel o podanych poniŝej kwalifikacjach. Wykwalifikowany personel Przez pojęcie wykwalifikowany personel rozumie się personel, który w oparciu o swoje przeszkolenie techniczne, wiedzę w zakresie technologii pomiarowo-kontrolnej oraz doświadczenie i znajomość przepisów krajowych, aktualnych norm i dyrektyw moŝe przeprowadzać opisane prace i jest w stanie samodzielnie rozpoznać potencjalne zagroŝenia. Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX 5

6 2. Bezpieczeństwo 2.3 Zasady bezpieczeństwa związane z obsługą manometrów zgodnie z ATEX OSTRZEśENIE! Nieprzestrzeganie niniejszych zasad moŝe być przyczyną utraty ochrony przeciwwybuchowej. Dane techniczne UWAGA! Bezwzględnie naleŝy stosować się do warunków zastosowania oraz wymagań dotyczących bezpieczeństwa, określonych w świadectwie badania typu WE. Manometry muszą być uziemione poprzez przyłącze procesowe! Temperatura robocza Temperatura otoczenia: Czynnik: C (opcjonalnie : C) Dopuszczalna temperatura czynnika nie tylko zaleŝy od konstrukcji przyrządu, ale równieŝ od temperatury zapłonu otaczających gazów, oparów lub pyłu. NaleŜy brać pod uwagę oba aspekty. Maksymalne dopuszczalne temperatury czynnika podano w tabeli 1. Uwaga! W przypadku substancji gazowych, temperatura moŝe wzrosnąć w wyniku działania ciepła spręŝania. W takich przypadkach szybkość zmian ciśnienia musi być obniŝona lub naleŝy obniŝyć dopuszczalną temperaturę czynnika pomiarowego. Tabela 1: Dopuszczalna temperatura czynnika Klasa temperatury w strefie zagroŝenia wybuchem (temperatura zapłonu) T 6 (> 85 C) +70 C T 5 (> 100 C) +80 C T 4 (> 135 C) +80 C T 3 (> 200 C) +80 C T 2 (> 300 C) +80 C T 1 (> 450 C) +80 C Maksymalna dopuszczalna temperatura czynnika (w układzie pomiarowym) 6 Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX

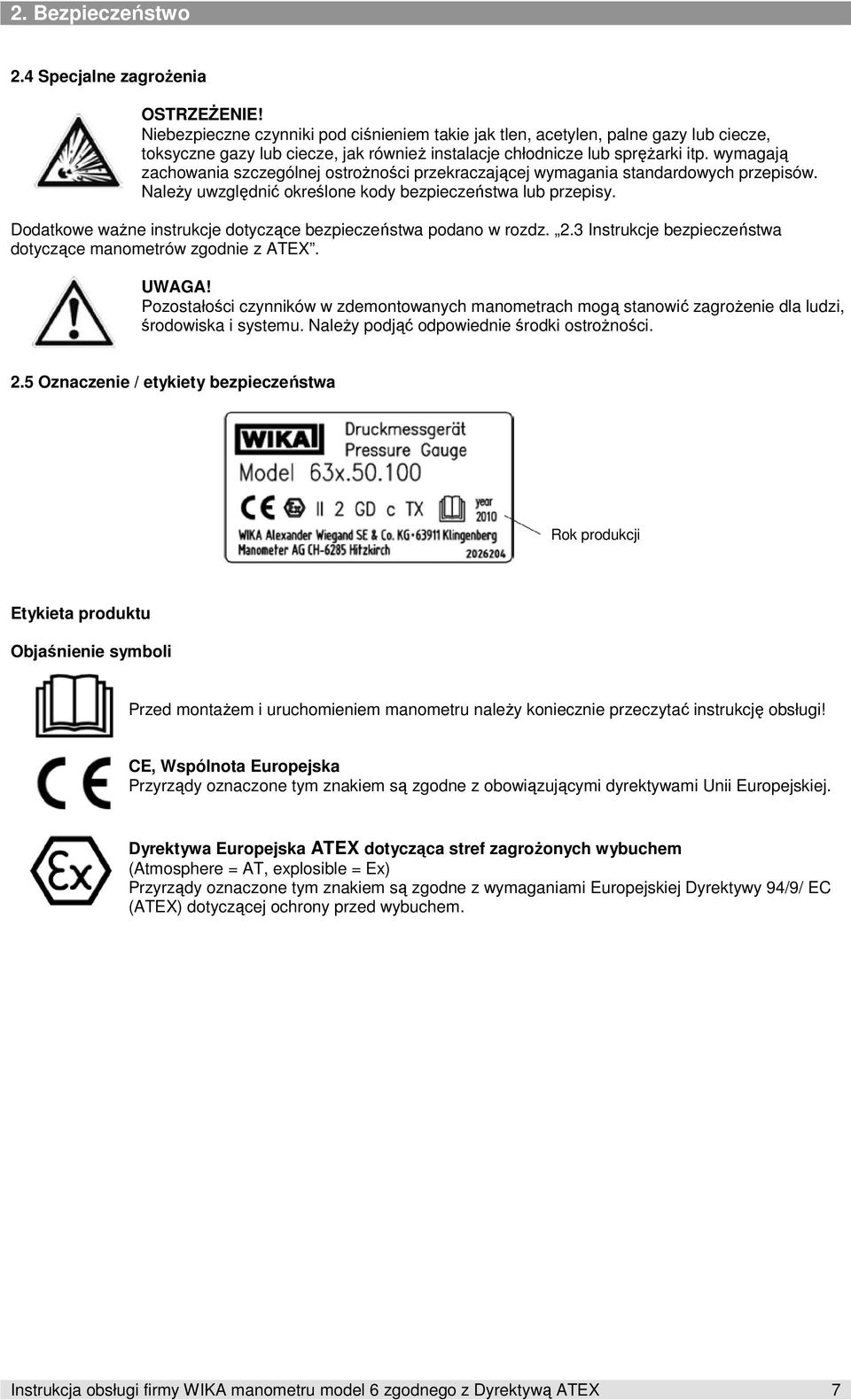

7 2. Bezpieczeństwo 2.4 Specjalne zagroŝenia OSTRZEśENIE! Niebezpieczne czynniki pod ciśnieniem takie jak tlen, acetylen, palne gazy lub ciecze, toksyczne gazy lub ciecze, jak równieŝ instalacje chłodnicze lub spręŝarki itp. wymagają zachowania szczególnej ostroŝności przekraczającej wymagania standardowych przepisów. NaleŜy uwzględnić określone kody bezpieczeństwa lub przepisy. Dodatkowe waŝne instrukcje dotyczące bezpieczeństwa podano w rozdz. 2.3 Instrukcje bezpieczeństwa dotyczące manometrów zgodnie z ATEX. UWAGA! Pozostałości czynników w zdemontowanych manometrach mogą stanowić zagroŝenie dla ludzi, środowiska i systemu. NaleŜy podjąć odpowiednie środki ostroŝności. 2.5 Oznaczenie / etykiety bezpieczeństwa Rok produkcji Etykieta produktu Objaśnienie symboli Przed montaŝem i uruchomieniem manometru naleŝy koniecznie przeczytać instrukcję obsługi! CE, Wspólnota Europejska Przyrządy oznaczone tym znakiem są zgodne z obowiązującymi dyrektywami Unii Europejskiej. Dyrektywa Europejska ATEX dotycząca stref zagroŝonych wybuchem (Atmosphere = AT, explosible = Ex) Przyrządy oznaczone tym znakiem są zgodne z wymaganiami Europejskiej Dyrektywy 94/9/ EC (ATEX) dotyczącej ochrony przed wybuchem. Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX 7

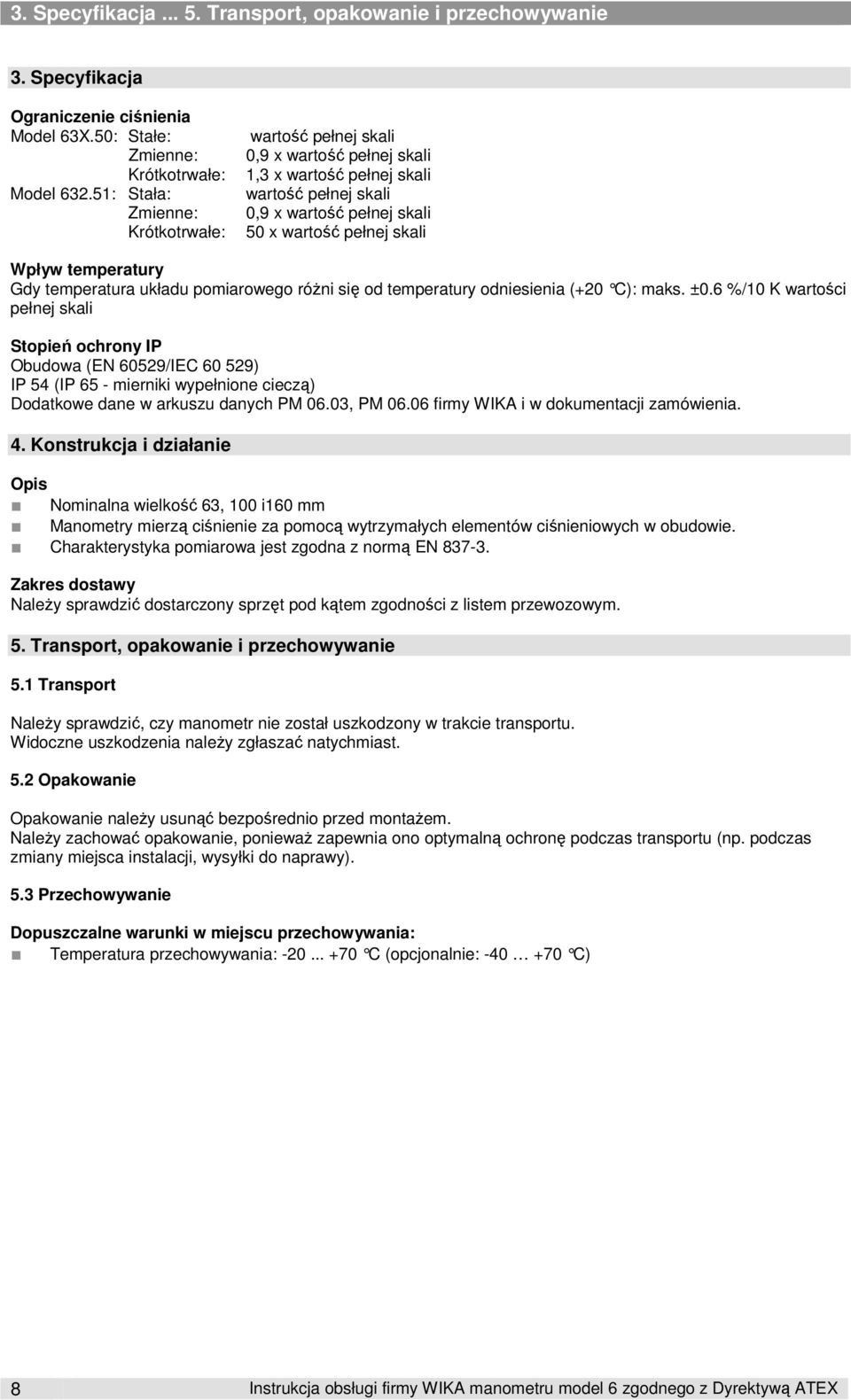

8 3. Specyfikacja Transport, opakowanie i przechowywanie 3. Specyfikacja Ograniczenie ciśnienia Model 63X.50: Stałe: Zmienne: Krótkotrwałe: Model : Stała: Zmienne: Krótkotrwałe: wartość pełnej skali 0,9 x wartość pełnej skali 1,3 x wartość pełnej skali wartość pełnej skali 0,9 x wartość pełnej skali 50 x wartość pełnej skali Wpływ temperatury Gdy temperatura układu pomiarowego róŝni się od temperatury odniesienia (+20 C): maks. ±0.6 %/ 10 K wartości pełnej skali Stopień ochrony IP Obudowa (EN 60529/IEC ) IP 54 (IP 65 - mierniki wypełnione cieczą) Dodatkowe dane w arkuszu danych PM 06.03, PM firmy WIKA i w dokumentacji zamówienia. 4. Konstrukcja i działanie Opis Nominalna wielkość 63, 100 i160 mm Manometry mierzą ciśnienie za pomocą wytrzymałych elementów ciśnieniowych w obudowie. Charakterystyka pomiarowa jest zgodna z normą EN Zakres dostawy NaleŜy sprawdzić dostarczony sprzęt pod kątem zgodności z listem przewozowym. 5. Transport, opakowanie i przechowywanie 5.1 Transport NaleŜy sprawdzić, czy manometr nie został uszkodzony w trakcie transportu. Widoczne uszkodzenia naleŝy zgłaszać natychmiast. 5.2 Opakowanie Opakowanie naleŝy usunąć bezpośrednio przed montaŝem. NaleŜy zachować opakowanie, poniewaŝ zapewnia ono optymalną ochronę podczas transportu (np. podczas zmiany miejsca instalacji, wysyłki do naprawy). 5.3 Przechowywanie Dopuszczalne warunki w miejscu przechowywania: Temperatura przechowywania: C (opcjona lnie: C) 8 Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX

9 6. Uruchomienie, obsługa 6. Uruchomienie, obsługa Przyłącze mechaniczne Zgodnie z ogólnymi przepisami technicznymi dotyczącymi manometrów (np. EN Zalecenia dotyczące doboru i instalacji ciśnieniomierzy ). Podczas przykręcania przyrządów pomiarowych śrubami nie moŝna przykładać wymaganej siły poprzez obudowę, ale naleŝy stosować płaski klucz (z odpowiednim narzędziem) na czopie kwadratowym wałku standardowego przyłącza. Instalacja z uŝyciem klucza Prawidłowe uszczelnienie przyłączy ciśnieniowych musi być wykonane z odpowiednich pierścieni uszczelniających, podkładek uszczelniających lub profili uszczelniających firmy WIKA. Uszczelnienie gwintów stoŝkowych (np., gwintów NPT) wykonuje się zapewniając gwint z dodatkowym materiałem uszczelniającym, takim jak na przykład taśma PTFE (EN 837-2). Uszczelnienie gwintem Płaskie klucze Powierzchnia uszczelnienia Moment obrotowy zaleŝy od zastosowanego uszczelnienia. Do podłączenia manometru zalecane jest uŝycie gniazda zaciskowego lub nakrętki łączącej, aby moŝna było łatwiej ustawić manometr. W przypadku podłączenia urządzenia przedmuchującego do manometra naleŝy zabezpieczyć przyrząd przed zablokowaniem zabrudzeniami i zanieczyszczeniami. Wymagania dotyczące miejsca instalacji JeŜeli punkt pomiaru nie jest odpowiednio stabilny, do przymocowania przyrządu naleŝy stosować podporę, jak np. uchwyt lub kołnierz (moŝna zastosować elastyczny przewód kapilarny). JeŜeli manometer jest naraŝony na drgania lub ciśnienie pulsacyjne, lub oba zjawiska jednocześnie, wówczas odpowiednio lepszą wydajność i niezawodność moŝna uzyskać stosując manometr wypełniony cieczą. Przyrządy powinny być chronione przed gruboziarnistymi zanieczyszczeniami i duŝymi zmianami temperatury otoczenia. Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX 9

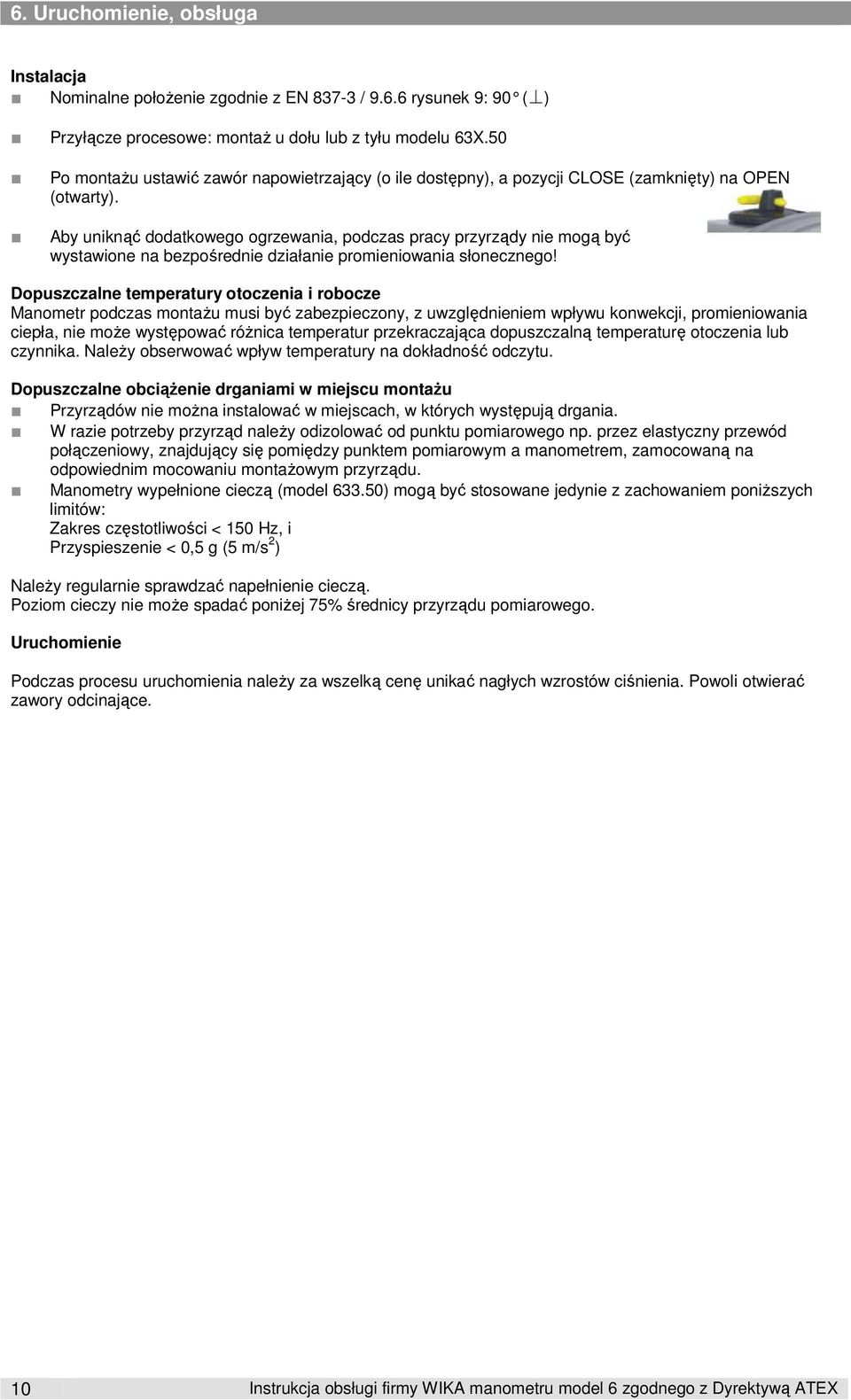

10 6. Uruchomienie, obsługa Instalacja Nominalne połoŝenie zgodnie z EN / rysunek 9: 90 ( ) Przyłącze procesowe: montaŝ u dołu lub z tyłu modelu 63X.50 Po montaŝu ustawić zawór napowietrzający (o ile dostępny), a pozycji CLOSE (zamknięty) na OPEN (otwarty). Aby uniknąć dodatkowego ogrzewania, podczas pracy przyrządy nie mogą być wystawione na bezpośrednie działanie promieniowania słonecznego! Dopuszczalne temperatury otoczenia i robocze Manometr podczas montaŝu musi być zabezpieczony, z uwzględnieniem wpływu konwekcji, promieniowania ciepła, nie moŝe występować róŝnica temperatur przekraczająca dopuszczalną temperaturę otoczenia lub czynnika. NaleŜy obserwować wpływ temperatury na dokładność odczytu. Dopuszczalne obciąŝenie drganiami w miejscu montaŝu Przyrządów nie moŝna instalować w miejscach, w których występują drgania. W razie potrzeby przyrząd naleŝy odizolować od punktu pomiarowego np. przez elastyczny przewód połączeniowy, znajdujący się pomiędzy punktem pomiarowym a manometrem, zamocowaną na odpowiednim mocowaniu montaŝowym przyrządu. Manometry wypełnione cieczą (model ) mogą być stosowane jedynie z zachowaniem poniŝszych limitów: Zakres częstotliwości < 150 Hz, i Przyspieszenie < 0,5 g (5 m/s 2 ) NaleŜy regularnie sprawdzać napełnienie cieczą. Poziom cieczy nie moŝe spadać poniŝej 75% średnicy przyrządu pomiarowego. Uruchomienie Podczas procesu uruchomienia naleŝy za wszelką cenę unikać nagłych wzrostów ciśnienia. Powoli otwierać zawory odcinające. 10 Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX

11 7. Konserwacja i czyszczenie / 8. DemontaŜ i usuwanie 7. Konserwacja i czyszczenie 7.1 Konserwacja Zasadniczo przyrządy nie wymagają konserwacji. Wskaźnik powinien być sprawdzany raz lub dwa razy w roku. W tym celu naleŝy odłączyć przyrząd od procesu i sprawdzić go urządzeniem do kontroli ciśnienia. Naprawy mogą być przeprowadzane jedynie przez producenta lub odpowiednio przeszkolony personel. 7.2 Czyszczenie 8. DemontaŜ i usuwanie UWAGA! Czyścić manometr wilgotną szmatką. Przed przesłaniem do producenta naleŝy umyć lub oczyścić zdemontowany manometr w celu ochrony personelu i środowiska od działania pozostałości czynników. UWAGA! Pozostałości czynników w zdemontowanych manomatrach mogą stanowić zagroŝenie dla ludzi, środowiska i sprzętu. NaleŜy podjąć odpowiednie środki ostroŝności. 8.1 DemontaŜ Odłączenie manometra moŝna przeprowadzić po całkowitej dehermetyzacji systemu! 8.2 Usuwanie Nieprawidłowe usuwanie sprzętu moŝe zagraŝać środowisku. Części przyrządu i materiały opakowania naleŝy usunąć w sposób zgodny z zasadami ochrony środowiska i zgodnie ze specyficznymi dla danego kraju przepisami dotyczącymi usuwania odpadów. Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX 11

12 Załącznik 1: Deklaracja zgodności Deklaracja zgodności WE Dokument Nr: Niniejszym oświadczamy na własną odpowiedzialność, Ŝe poniŝsze produkty oznakowane CE: Model: Opis: Manometr puszkowy Zgodnie z obowiązującymi kartami danych: / PM PM są zgodne z podstawowymi wymaganiami ochrony zgodnie z dyrektywą (ami) Oznaczenie: II 2 GD c TX 94/9/WE (ATEX) Przyrządy zostały poddane testom zgodnie z poniŝszymi normami (1) : (1) Procedura oceny zgodności "Wewnętrzna kontrol produkcji" EN :2007 EN :2009 EN :2003 Dokumentacja złoŝona w jednostce notyfikowanej Numer referencyjny WIKA Alexander Wiegand SE & Co. KG MANOMETER AG, Industriestraße 11, CH Hitzkirch Hitzkirch, Oddział firmy MANOMETER AG Kierownik ds. Jakości MANOMETER AG Peter Barmettler Thomas Brun Podpis osoby, upowaŝnionej przez Firmę 12 Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX

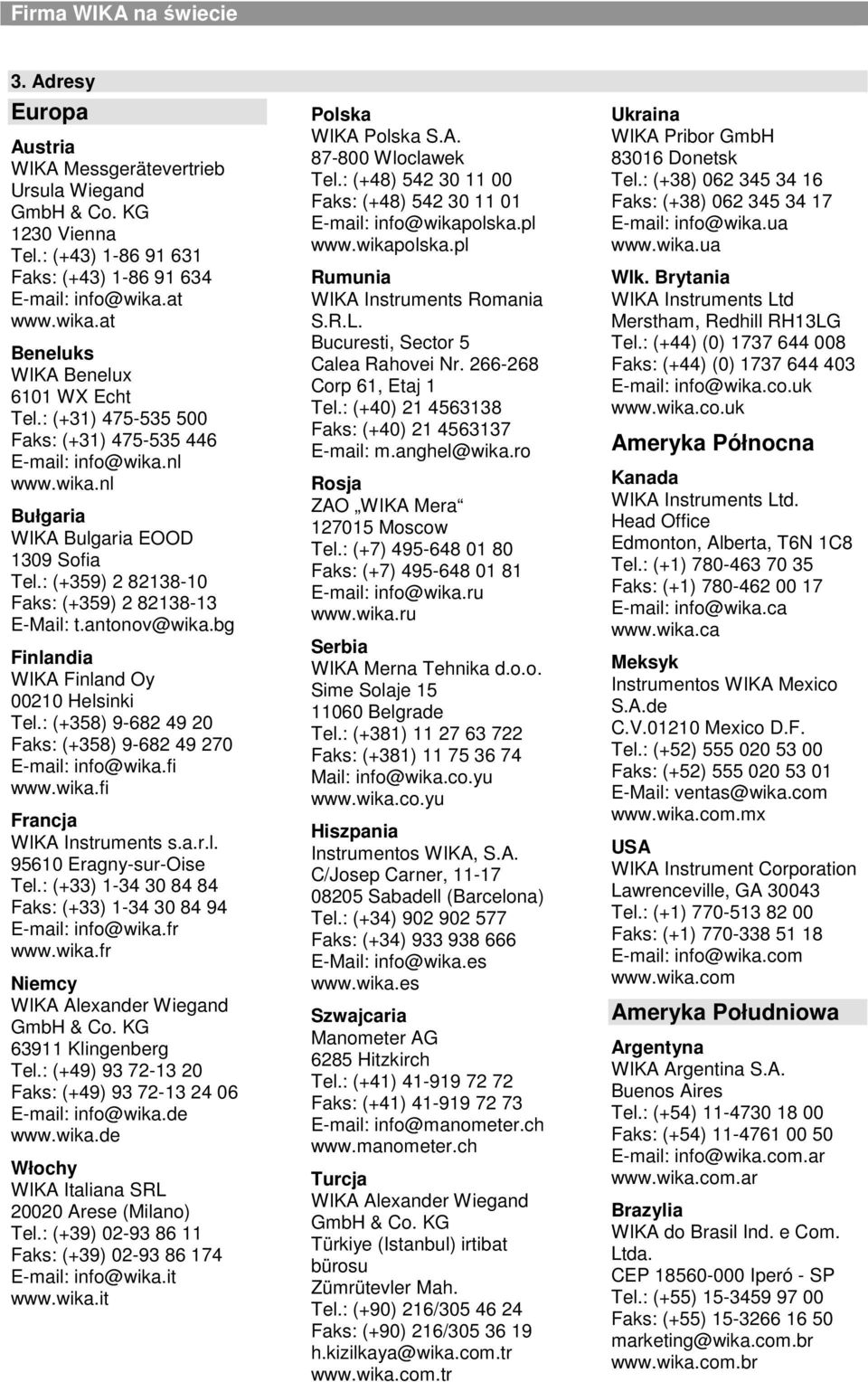

13 Firma WIKA na świecie 3. Adresy Europa Austria WIKA Messgerätevertrieb Ursula Wiegand GmbH & Co. KG 1230 Vienna Tel.: (+43) Faks: (+43) Beneluks WIKA Benelux 6101 WX Echt Tel.: (+31) Faks: (+31) Bułgaria WIKA Bulgaria EOOD 1309 Sofia Tel.: (+359) Faks: (+359) t.antonov@wika.bg Finlandia WIKA Finland Oy Helsinki Tel.: (+358) Faks: (+358) info@wika.fi Francja WIKA Instruments s.a.r.l Eragny-sur-Oise Tel.: (+33) Faks: (+33) info@wika.fr Niemcy WIKA Alexander Wiegand GmbH & Co. KG Klingenberg Tel.: (+49) Faks: (+49) info@wika.de Włochy WIKA Italiana SRL Arese (Milano) Tel.: (+39) Faks: (+39) info@wika.it Polska WIKA Polska S.A Wloclawek Tel.: (+48) Faks: (+48) info@wikapolska.pl Rumunia WIKA Instruments Romania S.R.L. Bucuresti, Sector 5 Calea Rahovei Nr Corp 61, Etaj 1 Tel.: (+40) Faks: (+40) m.anghel@wika.ro Rosja ZAO WIKA Mera Moscow Tel.: (+7) Faks: (+7) info@wika.ru Serbia WIKA Merna Tehnika d.o.o. Sime Solaje Belgrade Tel.: (+381) Faks: (+381) Mail: info@wika.co.yu Hiszpania Instrumentos WIKA, S.A. C/Josep Carner, Sabadell (Barcelona) Tel.: (+34) Faks: (+34) info@wika.es Szwajcaria Manometer AG 6285 Hitzkirch Tel.: (+41) Faks: (+41) info@manometer.ch Turcja WIKA Alexander Wiegand GmbH & Co. KG Türkiye (Istanbul) irtibat bürosu Zümrütevler Mah. Tel.: (+90) 216/ Faks: (+90) 216/ h.kizilkaya@wika.com.tr Ukraina WIKA Pribor GmbH Donetsk Tel.: (+38) Faks: (+38) info@wika.ua Wlk. Brytania WIKA Instruments Ltd Merstham, Redhill RH13LG Tel.: (+44) (0) Faks: (+44) (0) info@wika.co.uk Ameryka Północna Kanada WIKA Instruments Ltd. Head Office Edmonton, Alberta, T6N 1C8 Tel.: (+1) Faks: (+1) info@wika.ca Meksyk Instrumentos WIKA Mexico S.A.de C.V Mexico D.F. Tel.: (+52) Faks: (+52) ventas@wika.com USA WIKA Instrument Corporation Lawrenceville, GA Tel.: (+1) Faks: (+1) info@wika.com Ameryka Południowa Argentyna WIKA Argentina S.A. Buenos Aires Tel.: (+54) Faks: (+54) info@wika.com.ar Brazylia WIKA do Brasil Ind. e Com. Ltda. CEP Iperó - SP Tel.: (+55) Faks: (+55) marketing@wika.com.br

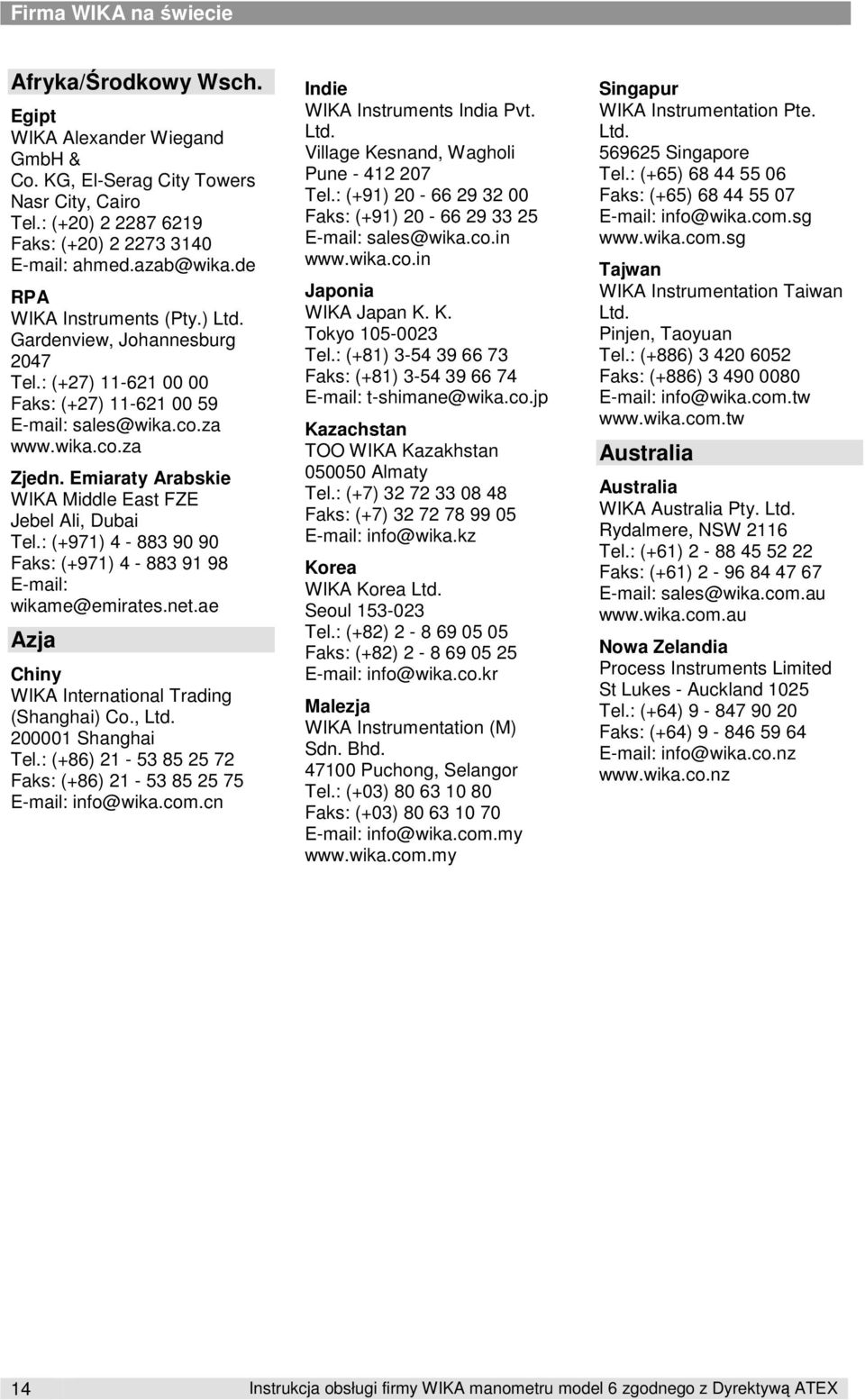

14 Firma WIKA na świecie Afryka/Środkowy Wsch. Egipt WIKA Alexander Wiegand GmbH & Co. KG, El-Serag City Towers Nasr City, Cairo Tel.: (+20) Faks: (+20) ahmed.azab@wika.de RPA WIKA Instruments (Pty.) Ltd. Gardenview, Johannesburg 2047 Tel.: (+27) Faks: (+27) sales@wika.co.za Zjedn. Emiaraty Arabskie WIKA Middle East FZE Jebel Ali, Dubai Tel.: (+971) Faks: (+971) wikame@emirates.net.ae Azja Chiny WIKA International Trading (Shanghai) Co., Ltd Shanghai Tel.: (+86) Faks: (+86) info@wika.com.cn Indie WIKA Instruments India Pvt. Ltd. Village Kesnand, Wagholi Pune Tel.: (+91) Faks: (+91) sales@wika.co.in Japonia WIKA Japan K. K. Tokyo Tel.: (+81) Faks: (+81) t-shimane@wika.co.jp Kazachstan TOO WIKA Kazakhstan Almaty Tel.: (+7) Faks: (+7) info@wika.kz Korea WIKA Korea Ltd. Seoul Tel.: (+82) Faks: (+82) info@wika.co.kr Malezja WIKA Instrumentation (M) Sdn. Bhd Puchong, Selangor Tel.: (+03) Faks: (+03) info@wika.com.my Singapur WIKA Instrumentation Pte. Ltd Singapore Tel.: (+65) Faks: (+65) info@wika.com.sg Tajwan WIKA Instrumentation Taiwan Ltd. Pinjen, Taoyuan Tel.: (+886) Faks: (+886) info@wika.com.tw Australia Australia WIKA Australia Pty. Ltd. Rydalmere, NSW 2116 Tel.: (+61) Faks: (+61) sales@wika.com.au Nowa Zelandia Process Instruments Limited St Lukes - Auckland 1025 Tel.: (+64) Faks: (+64) info@wika.co.nz 14 Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX

15 WIKA Alexander Wiegand GmbH & Co. KG Alexander-Wiegand-Straße Klingenberg Niemcy Telefon (+49) 9372/132-0 Faks (+49) 9372/ Instrukcja obsługi firmy WIKA manometru model 6 zgodnego z Dyrektywą ATEX 15
