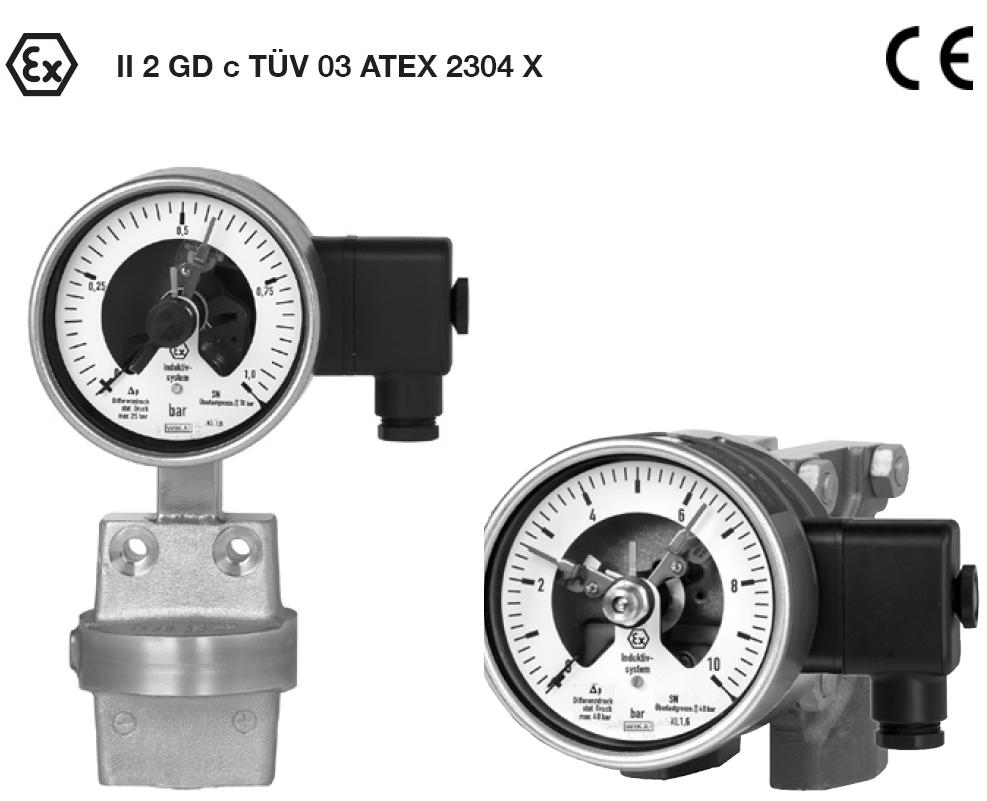

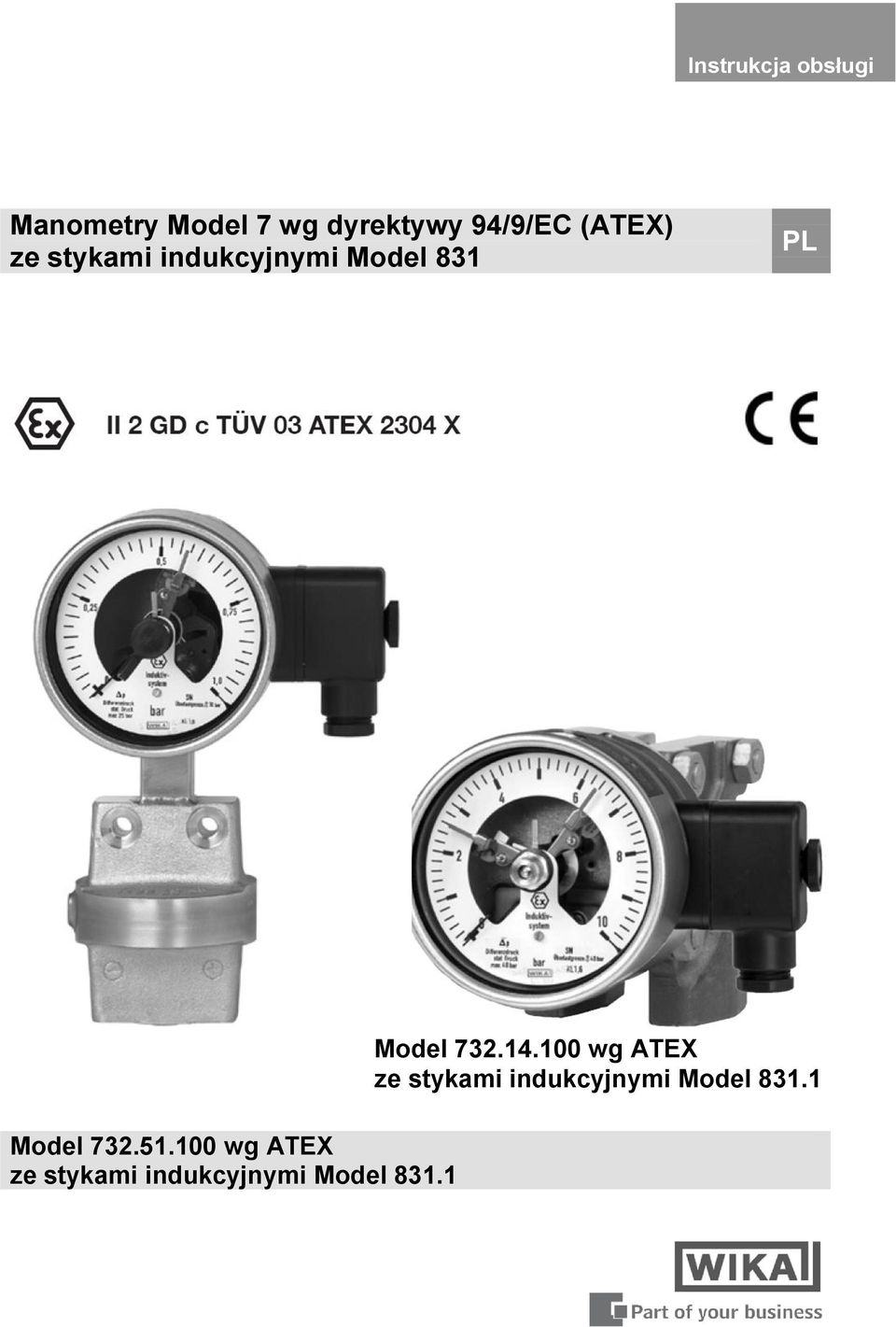

1 Instrukcja obsługi Manometry Model 7 wg dyrektywy 94/9/EC (ATEX) ze stykami indukcyjnymi Model 831 PL Model wg ATEX ze stykami indukcyjnymi Model Model wg ATEX ze stykami indukcyjnymi Model 831.1

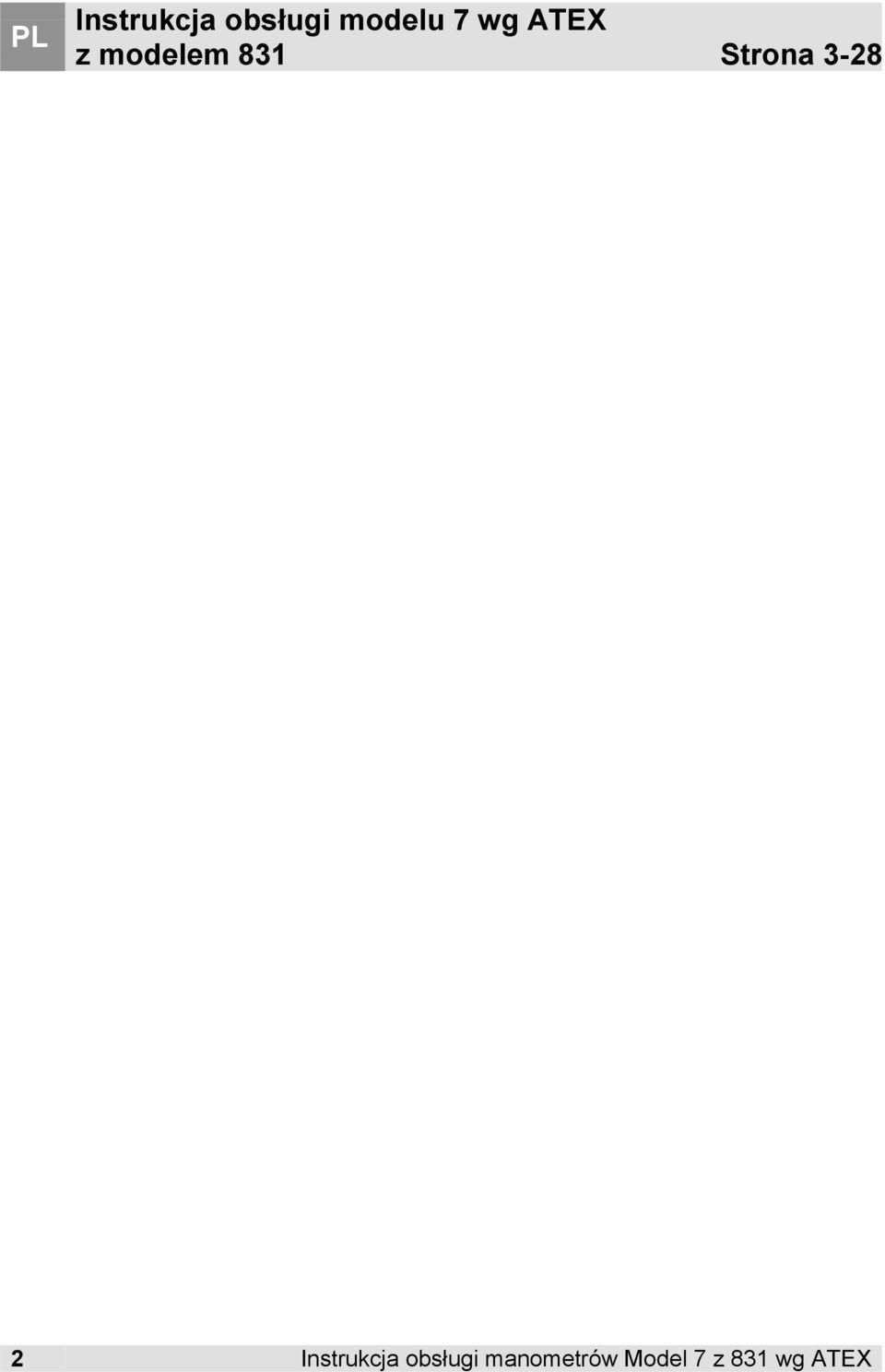

2 PL Instrukcja obsługi modelu 7 wg ATEX z modelem 831 Strona Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

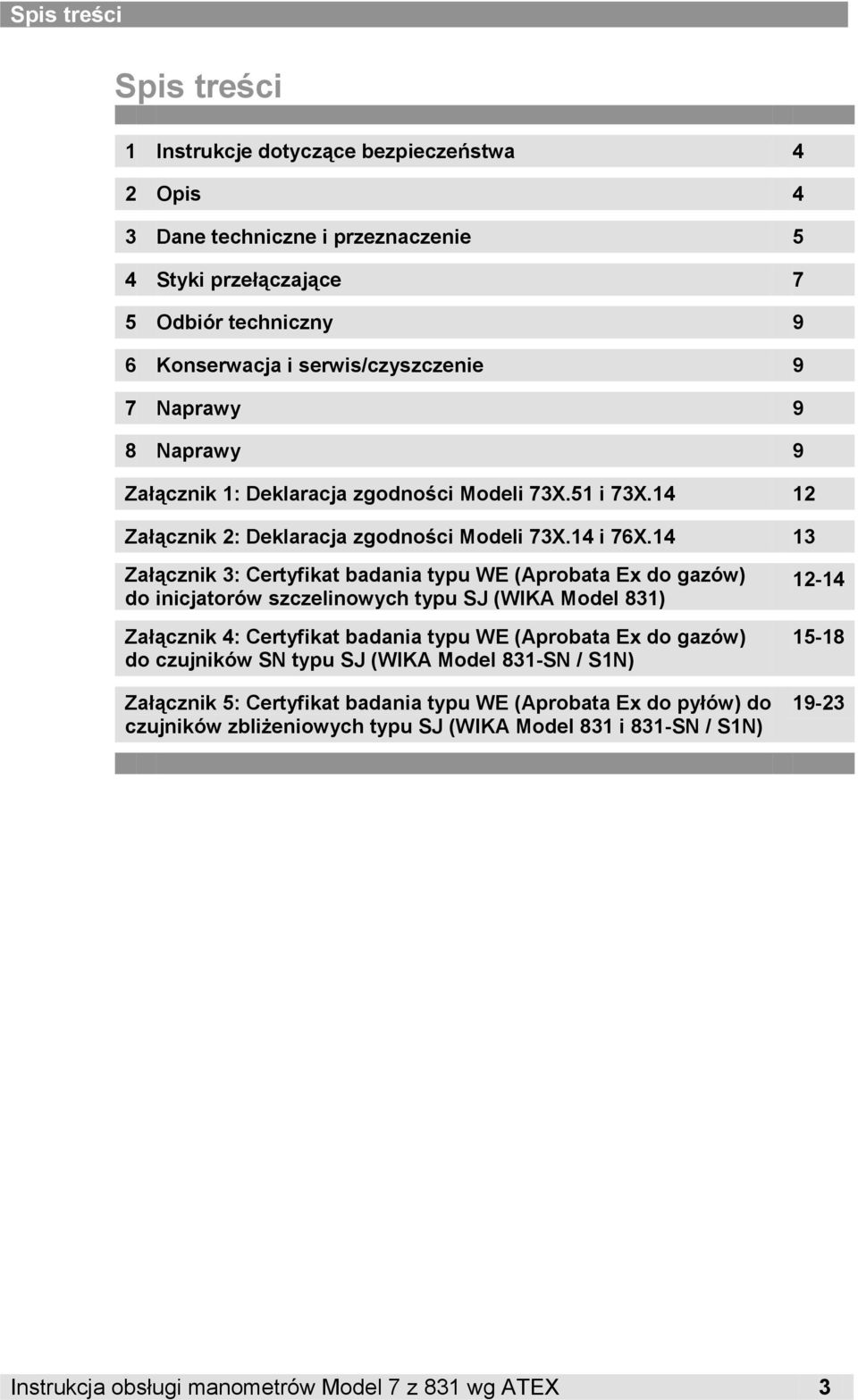

3 Spis treści Spis treści 1 Instrukcje dotyczące bezpieczeństwa 4 2 Opis 4 3 Dane techniczne i przeznaczenie 5 4 Styki przełączające 7 5 Odbiór techniczny 9 6 Konserwacja i serwis/czyszczenie 9 7 Naprawy 9 8 Naprawy 9 Załącznik 1: Deklaracja zgodności Modeli 73X.51 i 73X Załącznik 2: Deklaracja zgodności Modeli 73X.14 i 76X Załącznik 3: Certyfikat badania typu WE (Aprobata Ex do gazów) do inicjatorów szczelinowych typu SJ (WIKA Model 831) Załącznik 4: Certyfikat badania typu WE (Aprobata Ex do gazów) do czujników SN typu SJ (WIKA Model 831-SN / S1N) Załącznik 5: Certyfikat badania typu WE (Aprobata Ex do pyłów) do czujników zbliżeniowych typu SJ (WIKA Model 831 i 831-SN / S1N) Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 3

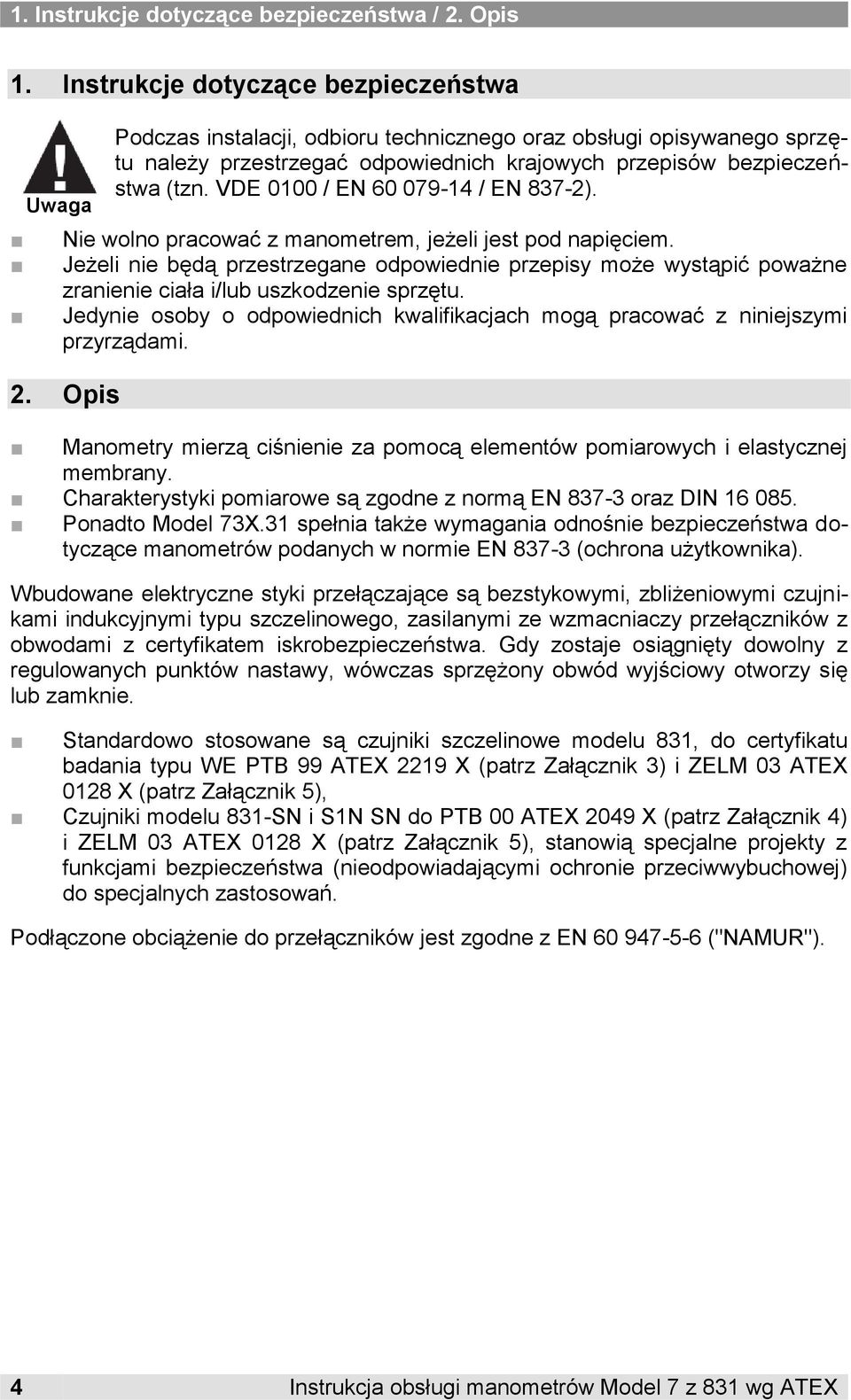

4 1. Instrukcje dotyczące bezpieczeństwa / 2. Opis 1. Instrukcje dotyczące bezpieczeństwa Uwaga Podczas instalacji, odbioru technicznego oraz obsługi opisywanego sprzętu należy przestrzegać odpowiednich krajowych przepisów bezpieczeństwa (tzn. VDE 0100 / EN / EN 837-2). Nie wolno pracować z manometrem, jeżeli jest pod napięciem. Jeżeli nie będą przestrzegane odpowiednie przepisy może wystąpić poważne zranienie ciała i/lub uszkodzenie sprzętu. Jedynie osoby o odpowiednich kwalifikacjach mogą pracować z niniejszymi przyrządami. 2. Opis Manometry mierzą ciśnienie za pomocą elementów pomiarowych i elastycznej membrany. Charakterystyki pomiarowe są zgodne z normą EN oraz DIN Ponadto Model 73X.31 spełnia także wymagania odnośnie bezpieczeństwa dotyczące manometrów podanych w normie EN (ochrona użytkownika). Wbudowane elektryczne styki przełączające są bezstykowymi, zbliżeniowymi czujnikami indukcyjnymi typu szczelinowego, zasilanymi ze wzmacniaczy przełączników z obwodami z certyfikatem iskrobezpieczeństwa. Gdy zostaje osiągnięty dowolny z regulowanych punktów nastawy, wówczas sprzężony obwód wyjściowy otworzy się lub zamknie. Standardowo stosowane są czujniki szczelinowe modelu 831, do certyfikatu badania typu WE PTB 99 ATEX 2219 X (patrz Załącznik 3) i ZELM 03 ATEX 0128 X (patrz Załącznik 5), Czujniki modelu 831-SN i S1N SN do PTB 00 ATEX 2049 X (patrz Załącznik 4) i ZELM 03 ATEX 0128 X (patrz Załącznik 5), stanowią specjalne projekty z funkcjami bezpieczeństwa (nieodpowiadającymi ochronie przeciwwybuchowej) do specjalnych zastosowań. Podłączone obciążenie do przełączników jest zgodne z EN ("NAMUR"). 4 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

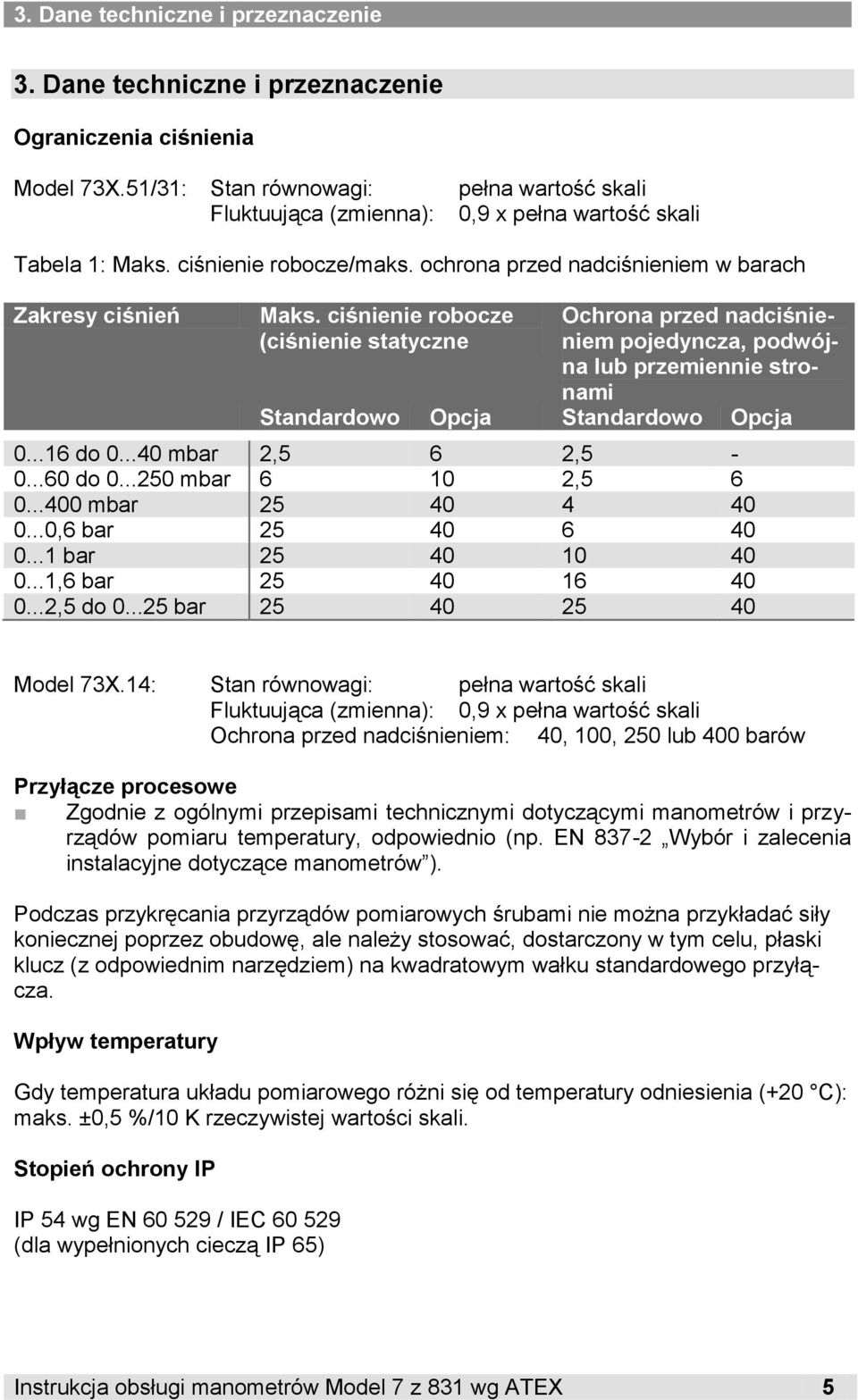

5 3. Dane techniczne i przeznaczenie 3. Dane techniczne i przeznaczenie Ograniczenia ciśnienia Model 73X.51/31: Stan równowagi: Fluktuująca (zmienna): pełna wartość skali 0,9 x pełna wartość skali Tabela 1: Maks. ciśnienie robocze/maks. ochrona przed nadciśnieniem w barach Zakresy ciśnień Maks. ciśnienie robocze (ciśnienie statyczne Ochrona przed nadciśnieniem pojedyncza, podwójna lub przemiennie stronami Standardowo Opcja Standardowo Opcja do mbar 2,5 6 2, do mbar , mbar ,6 bar bar ,6 bar ,5 do bar Model 73X.14: Stan równowagi: pełna wartość skali Fluktuująca (zmienna): 0,9 x pełna wartość skali Ochrona przed nadciśnieniem: 40, 100, 250 lub 400 barów Przyłącze procesowe Zgodnie z ogólnymi przepisami technicznymi dotyczącymi manometrów i przyrządów pomiaru temperatury, odpowiednio (np. EN Wybór i zalecenia instalacyjne dotyczące manometrów ). Podczas przykręcania przyrządów pomiarowych śrubami nie można przykładać siły koniecznej poprzez obudowę, ale należy stosować, dostarczony w tym celu, płaski klucz (z odpowiednim narzędziem) na kwadratowym wałku standardowego przyłącza. Wpływ temperatury Gdy temperatura układu pomiarowego różni się od temperatury odniesienia (+20 C): maks. ±0,5 %/10 K rzeczywistej wartości skali. Stopień ochrony IP IP 54 wg EN / IEC (dla wypełnionych cieczą IP 65) Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 5

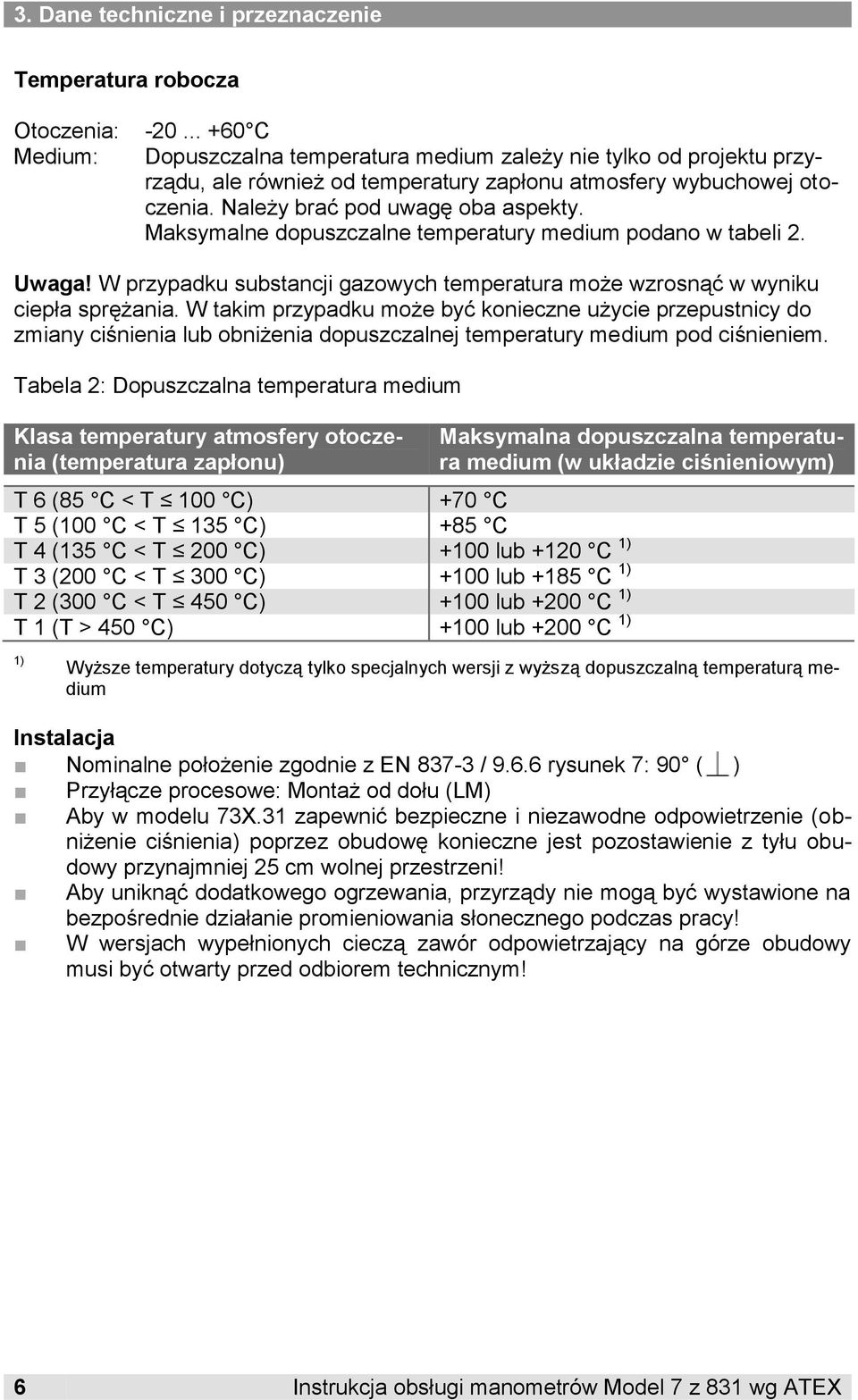

6 3. Dane techniczne i przeznaczenie Temperatura robocza Otoczenia: Medium: C Dopuszczalna temperatura medium zależy nie tylko od projektu przyrządu, ale również od temperatury zapłonu atmosfery wybuchowej otoczenia. Należy brać pod uwagę oba aspekty. Maksymalne dopuszczalne temperatury medium podano w tabeli 2. Uwaga! W przypadku substancji gazowych temperatura może wzrosnąć w wyniku ciepła sprężania. W takim przypadku może być konieczne użycie przepustnicy do zmiany ciśnienia lub obniżenia dopuszczalnej temperatury medium pod ciśnieniem. Tabela 2: Dopuszczalna temperatura medium Klasa temperatury atmosfery otoczenia (temperatura zapłonu) T 6 (85 C < T 100 C) +70 C T 5 (100 C < T 135 C) +85 C T 4 (135 C < T 200 C) +100 lub +120 C 1) T 3 (200 C < T 300 C) +100 lub +185 C 1) T 2 (300 C < T 450 C) +100 lub +200 C 1) T 1 (T > 450 C) +100 lub +200 C 1) Maksymalna dopuszczalna temperatura medium (w układzie ciśnieniowym) 1) Wyższe temperatury dotyczą tylko specjalnych wersji z wyższą dopuszczalną temperaturą medium Instalacja Nominalne położenie zgodnie z EN / rysunek 7: 90 ( ) Przyłącze procesowe: Montaż od dołu (LM) Aby w modelu 73X.31 zapewnić bezpieczne i niezawodne odpowietrzenie (obniżenie ciśnienia) poprzez obudowę konieczne jest pozostawienie z tyłu obudowy przynajmniej 25 cm wolnej przestrzeni! Aby uniknąć dodatkowego ogrzewania, przyrządy nie mogą być wystawione na bezpośrednie działanie promieniowania słonecznego podczas pracy! W wersjach wypełnionych cieczą zawór odpowietrzający na górze obudowy musi być otwarty przed odbiorem technicznym! 6 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

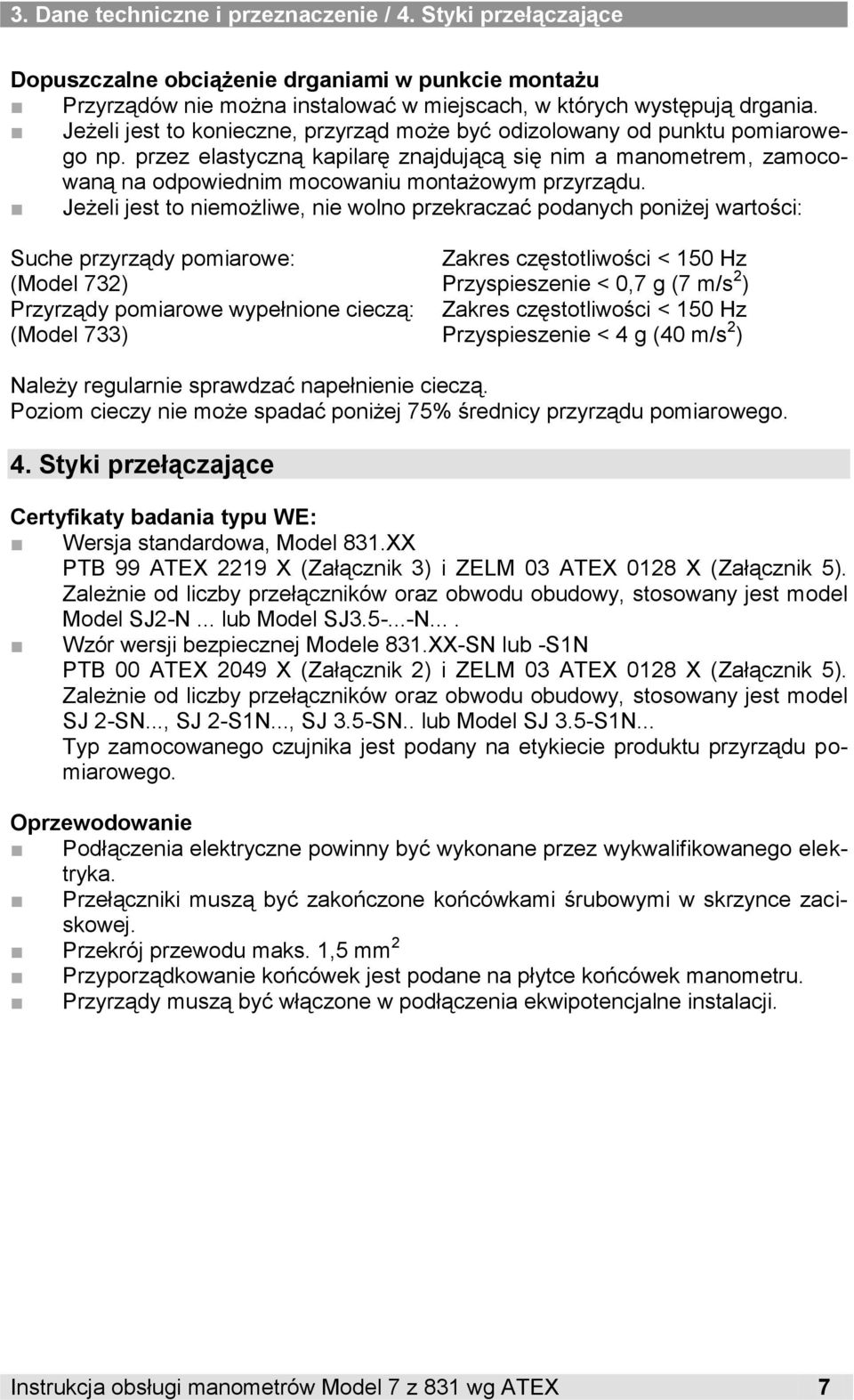

7 3. Dane techniczne i przeznaczenie / 4. Styki przełączające Dopuszczalne obciążenie drganiami w punkcie montażu Przyrządów nie można instalować w miejscach, w których występują drgania. Jeżeli jest to konieczne, przyrząd może być odizolowany od punktu pomiarowego np. przez elastyczną kapilarę znajdującą się nim a manometrem, zamocowaną na odpowiednim mocowaniu montażowym przyrządu. Jeżeli jest to niemożliwe, nie wolno przekraczać podanych poniżej wartości: Suche przyrządy pomiarowe: Zakres częstotliwości < 150 Hz (Model 732) Przyspieszenie < 0,7 g (7 m/s 2 ) Przyrządy pomiarowe wypełnione cieczą: Zakres częstotliwości < 150 Hz (Model 733) Przyspieszenie < 4 g (40 m/s 2 ) Należy regularnie sprawdzać napełnienie cieczą. Poziom cieczy nie może spadać poniżej 75% średnicy przyrządu pomiarowego. 4. Styki przełączające Certyfikaty badania typu WE: Wersja standardowa, Model 831.XX PTB 99 ATEX 2219 X (Załącznik 3) i ZELM 03 ATEX 0128 X (Załącznik 5). Zależnie od liczby przełączników oraz obwodu obudowy, stosowany jest model Model SJ2-N... lub Model SJ N.... Wzór wersji bezpiecznej Modele 831.XX-SN lub -S1N PTB 00 ATEX 2049 X (Załącznik 2) i ZELM 03 ATEX 0128 X (Załącznik 5). Zależnie od liczby przełączników oraz obwodu obudowy, stosowany jest model SJ 2-SN..., SJ 2-S1N..., SJ 3.5-SN.. lub Model SJ 3.5-S1N... Typ zamocowanego czujnika jest podany na etykiecie produktu przyrządu pomiarowego. Oprzewodowanie Podłączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka. Przełączniki muszą być zakończone końcówkami śrubowymi w skrzynce zaciskowej. Przekrój przewodu maks. 1,5 mm 2 Przyporządkowanie końcówek jest podane na płytce końcówek manometru. Przyrządy muszą być włączone w podłączenia ekwipotencjalne instalacji. Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 7

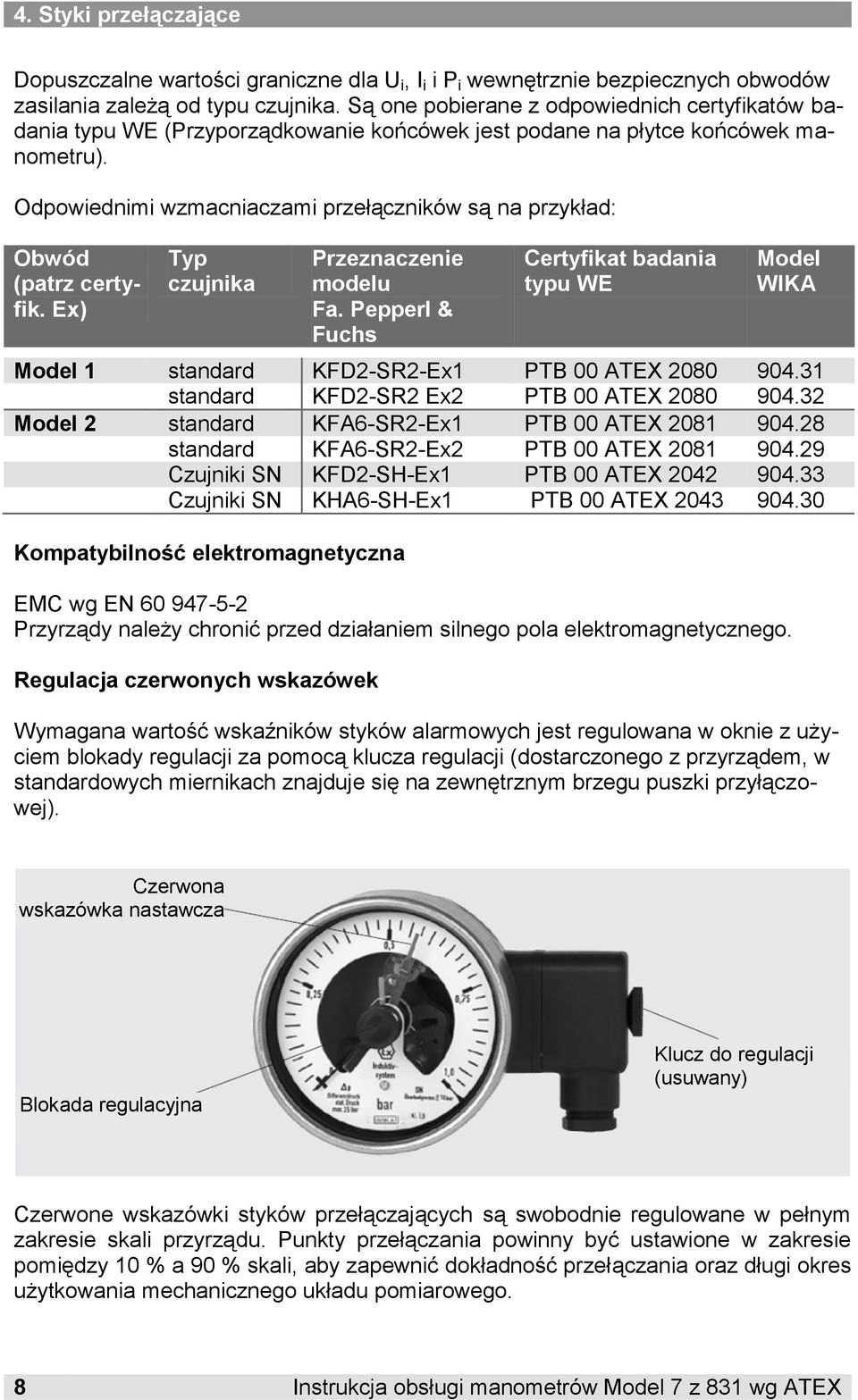

8 4. Styki przełączające Dopuszczalne wartości graniczne dla U i, I i i P i wewnętrznie bezpiecznych obwodów zasilania zależą od typu czujnika. Są one pobierane z odpowiednich certyfikatów badania typu WE (Przyporządkowanie końcówek jest podane na płytce końcówek manometru). Odpowiednimi wzmacniaczami przełączników są na przykład: Obwód (patrz certyfik. Ex) Typ czujnika Przeznaczenie modelu Fa. Pepperl & Fuchs Certyfikat badania typu WE Model WIKA Model 1 standard KFD2-SR2-Ex1 PTB 00 ATEX standard KFD2-SR2 Ex2 PTB 00 ATEX Model 2 standard KFA6-SR2-Ex1 PTB 00 ATEX standard KFA6-SR2-Ex2 PTB 00 ATEX Czujniki SN KFD2-SH-Ex1 PTB 00 ATEX Czujniki SN KHA6-SH-Ex1 PTB 00 ATEX Kompatybilność elektromagnetyczna EMC wg EN Przyrządy należy chronić przed działaniem silnego pola elektromagnetycznego. Regulacja czerwonych wskazówek Wymagana wartość wskaźników styków alarmowych jest regulowana w oknie z użyciem blokady regulacji za pomocą klucza regulacji (dostarczonego z przyrządem, w standardowych miernikach znajduje się na zewnętrznym brzegu puszki przyłączowej). Czerwona wskazówka nastawcza Blokada regulacyjna Klucz do regulacji (usuwany) Czerwone wskazówki styków przełączających są swobodnie regulowane w pełnym zakresie skali przyrządu. Punkty przełączania powinny być ustawione w zakresie pomiędzy 10 % a 90 % skali, aby zapewnić dokładność przełączania oraz długi okres użytkowania mechanicznego układu pomiarowego. 8 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

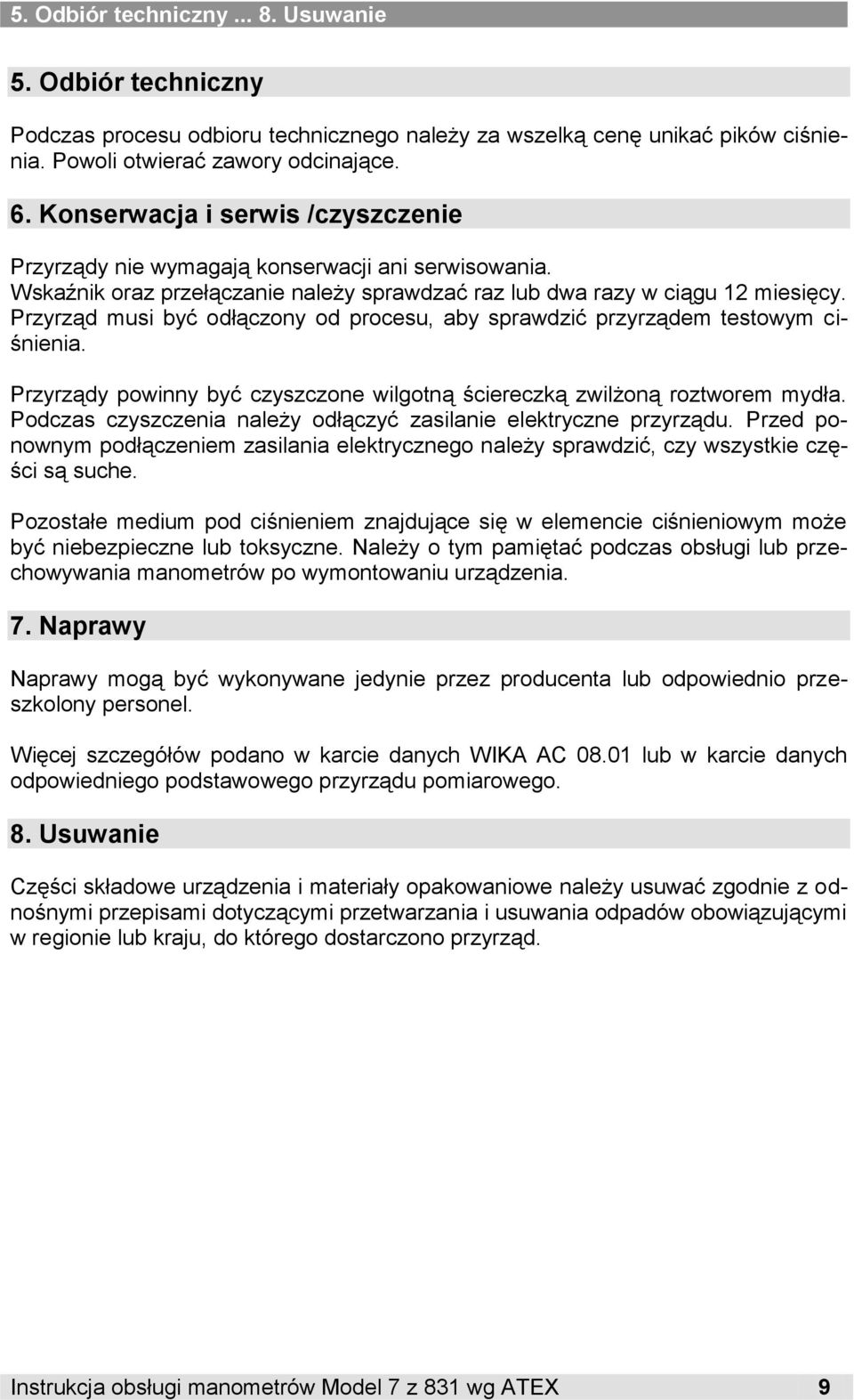

9 5. Odbiór techniczny Usuwanie 5. Odbiór techniczny Podczas procesu odbioru technicznego należy za wszelką cenę unikać pików ciśnienia. Powoli otwierać zawory odcinające. 6. Konserwacja i serwis /czyszczenie Przyrządy nie wymagają konserwacji ani serwisowania. Wskaźnik oraz przełączanie należy sprawdzać raz lub dwa razy w ciągu 12 miesięcy. Przyrząd musi być odłączony od procesu, aby sprawdzić przyrządem testowym ciśnienia. Przyrządy powinny być czyszczone wilgotną ściereczką zwilżoną roztworem mydła. Podczas czyszczenia należy odłączyć zasilanie elektryczne przyrządu. Przed ponownym podłączeniem zasilania elektrycznego należy sprawdzić, czy wszystkie części są suche. Pozostałe medium pod ciśnieniem znajdujące się w elemencie ciśnieniowym może być niebezpieczne lub toksyczne. Należy o tym pamiętać podczas obsługi lub przechowywania manometrów po wymontowaniu urządzenia. 7. Naprawy Naprawy mogą być wykonywane jedynie przez producenta lub odpowiednio przeszkolony personel. Więcej szczegółów podano w karcie danych WIKA AC lub w karcie danych odpowiedniego podstawowego przyrządu pomiarowego. 8. Usuwanie Części składowe urządzenia i materiały opakowaniowe należy usuwać zgodnie z odnośnymi przepisami dotyczącymi przetwarzania i usuwania odpadów obowiązującymi w regionie lub kraju, do którego dostarczono przyrząd. Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 9

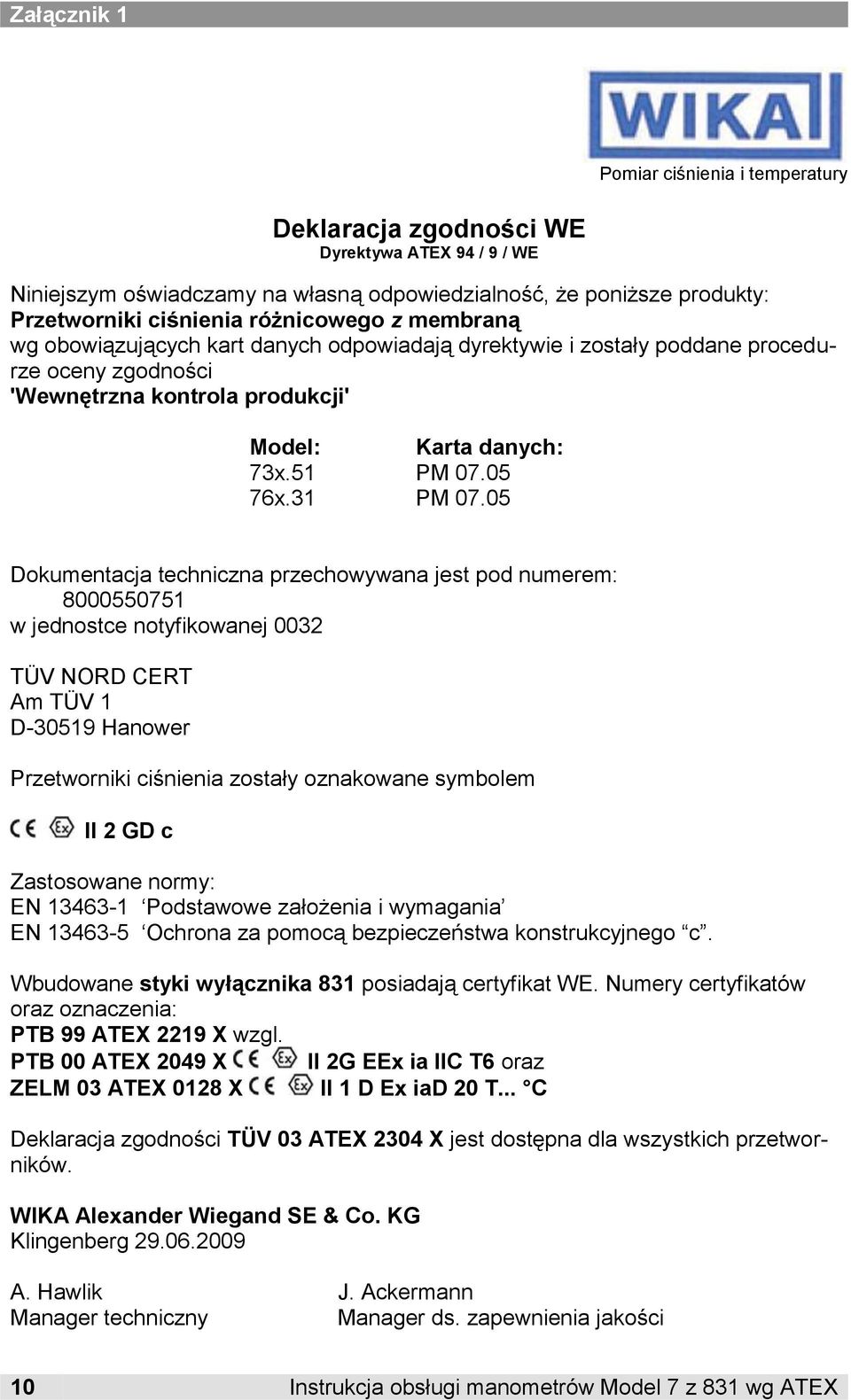

10 Załącznik 1 Pomiar ciśnienia i temperatury Deklaracja zgodności WE Dyrektywa ATEX 94 / 9 / WE Niniejszym oświadczamy na własną odpowiedzialność, że poniższe produkty: Przetworniki ciśnienia różnicowego z membraną wg obowiązujących kart danych odpowiadają dyrektywie i zostały poddane procedurze oceny zgodności 'Wewnętrzna kontrola produkcji' Model: 73x.51 76x.31 Karta danych: PM PM Dokumentacja techniczna przechowywana jest pod numerem: w jednostce notyfikowanej 0032 TÜV NORD CERT Am TÜV 1 D Hanower Przetworniki ciśnienia zostały oznakowane symbolem II 2 GD c Zastosowane normy: EN Podstawowe założenia i wymagania EN Ochrona za pomocą bezpieczeństwa konstrukcyjnego c. Wbudowane styki wyłącznika 831 posiadają certyfikat WE. Numery certyfikatów oraz oznaczenia: PTB 99 ATEX 2219 X wzgl. PTB 00 ATEX 2049 X II 2G EEx ia IIC T6 oraz ZELM 03 ATEX 0128 X II 1 D Ex iad 20 T... C Deklaracja zgodności TÜV 03 ATEX 2304 X jest dostępna dla wszystkich przetworników. WIKA Alexander Wiegand SE & Co. KG Klingenberg A. Hawlik J. Ackermann Manager techniczny Manager ds. zapewnienia jakości 10 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

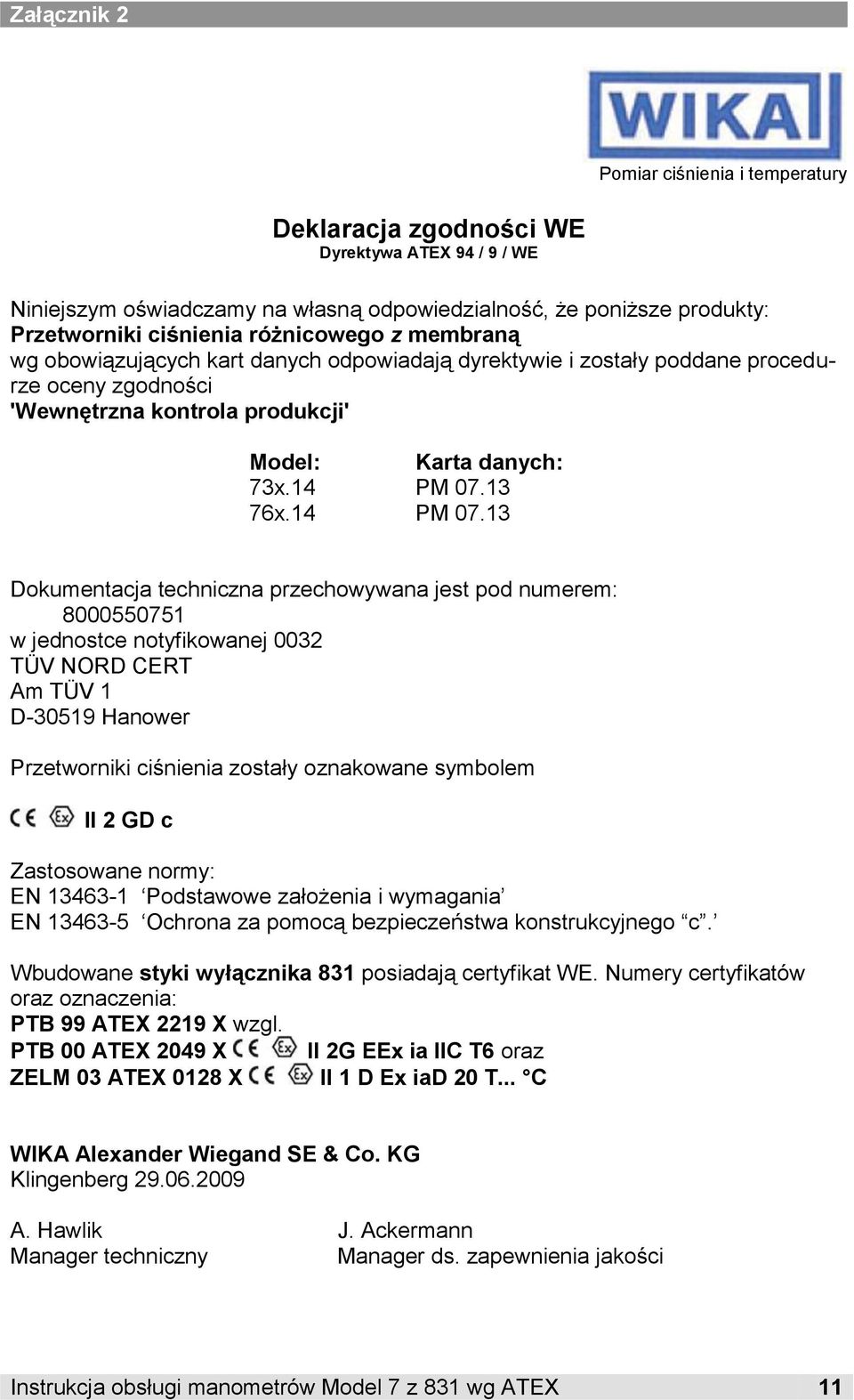

11 Załącznik 2 Pomiar ciśnienia i temperatury Deklaracja zgodności WE Dyrektywa ATEX 94 / 9 / WE Niniejszym oświadczamy na własną odpowiedzialność, że poniższe produkty: Przetworniki ciśnienia różnicowego z membraną wg obowiązujących kart danych odpowiadają dyrektywie i zostały poddane procedurze oceny zgodności 'Wewnętrzna kontrola produkcji' Model: 73x.14 76x.14 Karta danych: PM PM Dokumentacja techniczna przechowywana jest pod numerem: w jednostce notyfikowanej 0032 TÜV NORD CERT Am TÜV 1 D Hanower Przetworniki ciśnienia zostały oznakowane symbolem II 2 GD c Zastosowane normy: EN Podstawowe założenia i wymagania EN Ochrona za pomocą bezpieczeństwa konstrukcyjnego c. Wbudowane styki wyłącznika 831 posiadają certyfikat WE. Numery certyfikatów oraz oznaczenia: PTB 99 ATEX 2219 X wzgl. PTB 00 ATEX 2049 X II 2G EEx ia IIC T6 oraz ZELM 03 ATEX 0128 X II 1 D Ex iad 20 T... C WIKA Alexander Wiegand SE & Co. KG Klingenberg A. Hawlik J. Ackermann Manager techniczny Manager ds. zapewnienia jakości Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 11

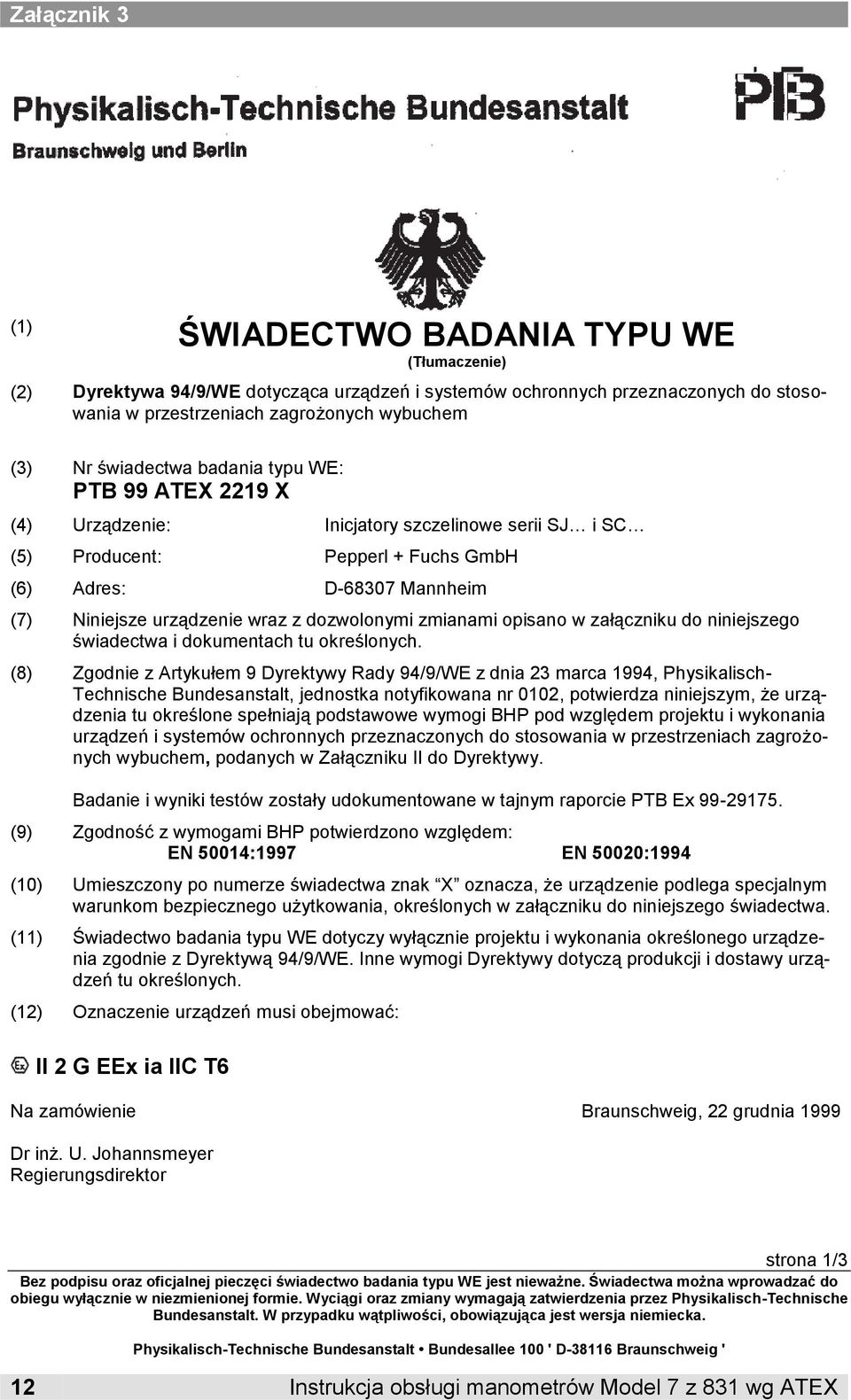

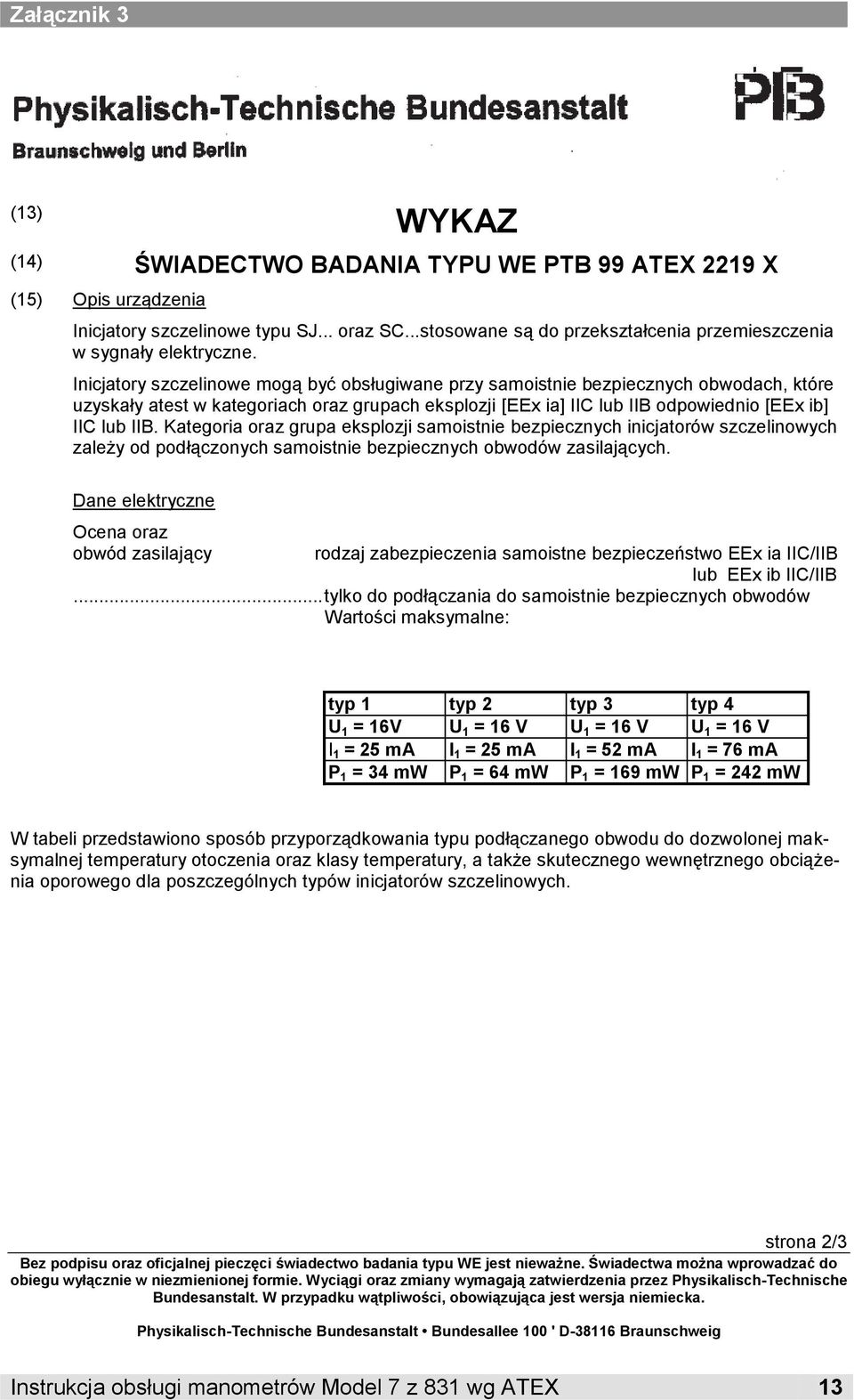

12 Załącznik 3 (1) ŚWIADECTWO BADANIA TYPU WE (Tłumaczenie) (2) Dyrektywa 94/9/WE dotycząca urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem (3) Nr świadectwa badania typu WE: PTB 99 ATEX 2219 X (4) Urządzenie: Inicjatory szczelinowe serii SJ i SC (5) Producent: Pepperl + Fuchs GmbH (6) Adres: D Mannheim (7) Niniejsze urządzenie wraz z dozwolonymi zmianami opisano w załączniku do niniejszego świadectwa i dokumentach tu określonych. (8) Zgodnie z Artykułem 9 Dyrektywy Rady 94/9/WE z dnia 23 marca 1994, Physikalisch- Technische Bundesanstalt, jednostka notyfikowana nr 0102, potwierdza niniejszym, że urządzenia tu określone spełniają podstawowe wymogi BHP pod względem projektu i wykonania urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem, podanych w Załączniku II do Dyrektywy. Badanie i wyniki testów zostały udokumentowane w tajnym raporcie PTB Ex (9) Zgodność z wymogami BHP potwierdzono względem: EN 50014:1997 EN 50020:1994 (10) Umieszczony po numerze świadectwa znak X oznacza, że urządzenie podlega specjalnym warunkom bezpiecznego użytkowania, określonych w załączniku do niniejszego świadectwa. (11) Świadectwo badania typu WE dotyczy wyłącznie projektu i wykonania określonego urządzenia zgodnie z Dyrektywą 94/9/WE. Inne wymogi Dyrektywy dotyczą produkcji i dostawy urządzeń tu określonych. (12) Oznaczenie urządzeń musi obejmować: II 2 G EEx ia IIC T6 Na zamówienie Braunschweig, 22 grudnia 1999 Dr inż. U. Johannsmeyer Regierungsdirektor strona 1/3 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 12 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

13 Załącznik 3 (13) WYKAZ (14) ŚWIADECTWO BADANIA TYPU WE PTB 99 ATEX 2219 X (15) Opis urządzenia Inicjatory szczelinowe typu SJ... oraz SC...stosowane są do przekształcenia przemieszczenia w sygnały elektryczne. Inicjatory szczelinowe mogą być obsługiwane przy samoistnie bezpiecznych obwodach, które uzyskały atest w kategoriach oraz grupach eksplozji [EEx ia] IIC lub IIB odpowiednio [EEx ib] IIC lub IIB. Kategoria oraz grupa eksplozji samoistnie bezpiecznych inicjatorów szczelinowych zależy od podłączonych samoistnie bezpiecznych obwodów zasilających. Dane elektryczne Ocena oraz obwód zasilający rodzaj zabezpieczenia samoistne bezpieczeństwo EEx ia IIC/IIB lub EEx ib IIC/IIB... tylko do podłączania do samoistnie bezpiecznych obwodów Wartości maksymalne: typ 1 typ 2 typ 3 typ 4 U 1 = 16V U 1 = 16 V U 1 = 16 V U 1 = 16 V I 1 = 25 ma I 1 = 25 ma I 1 = 52 ma I 1 = 76 ma P 1 = 34 mw P 1 = 64 mw P 1 = 169 mw P 1 = 242 mw W tabeli przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. strona 2/3 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 13

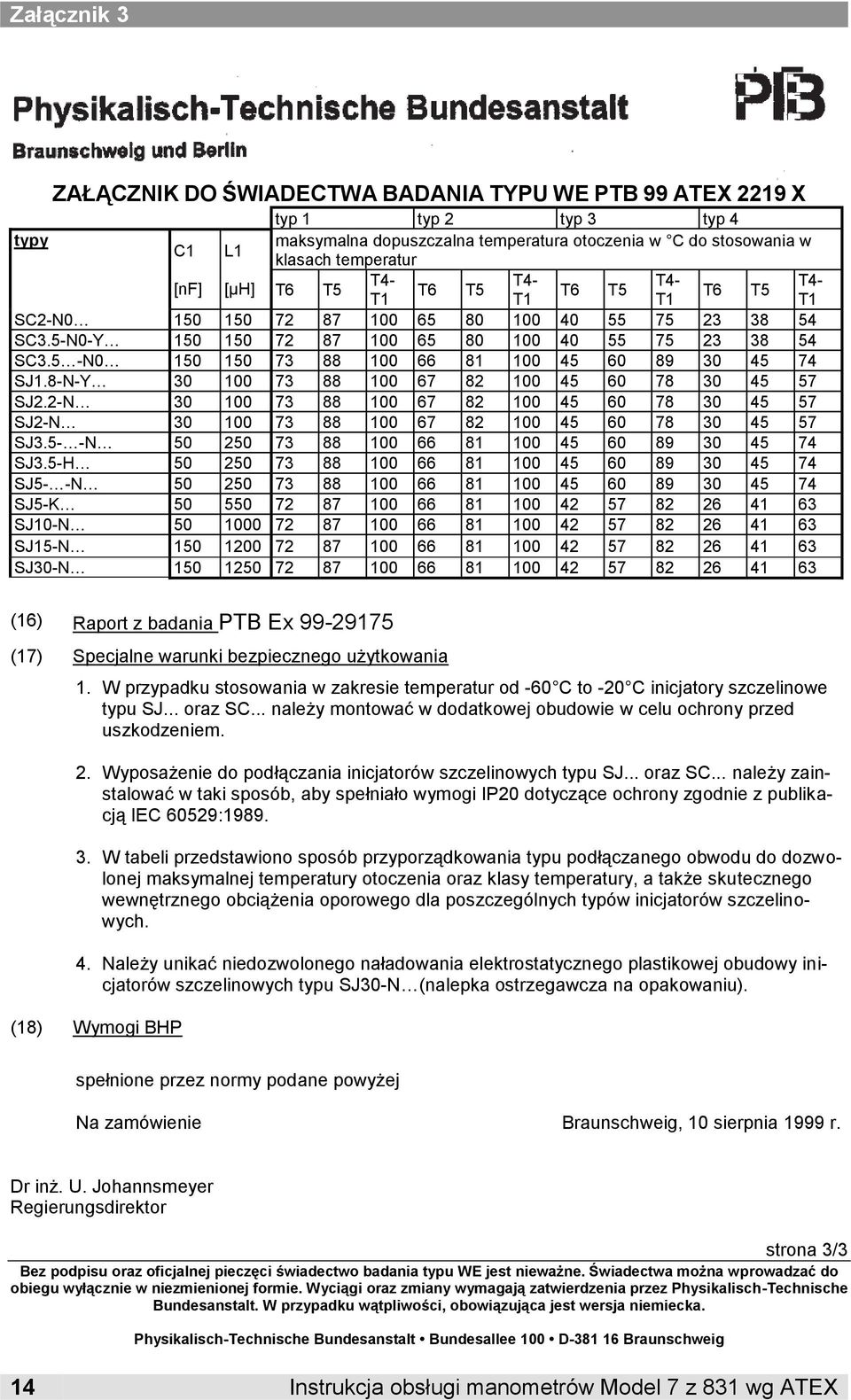

14 Załącznik 3 ZAŁĄCZNIK DO ŚWIADECTWA BADANIA TYPU WE PTB 99 ATEX 2219 X typy typ 1 typ 2 typ 3 typ 4 maksymalna dopuszczalna temperatura otoczenia w C do stosowania w C1 L1 klasach temperatur T4- T4- T4- T4- [nf] [μh] T6 T5 T6 T5 T6 T5 T6 T5 T1 T1 T1 T1 SC2-N SC3.5-N0-Y SC3.5 -N SJ1.8-N-Y SJ2.2-N SJ2-N SJ3.5- -N SJ3.5-H SJ5- -N SJ5-K SJ10-N SJ15-N SJ30-N (16) Raport z badania PTB Ex (17) Specjalne warunki bezpiecznego użytkowania 1. W przypadku stosowania w zakresie temperatur od -60 C to -20 C inicjatory szczelinowe typu SJ... oraz SC... należy montować w dodatkowej obudowie w celu ochrony przed uszkodzeniem. 2. Wyposażenie do podłączania inicjatorów szczelinowych typu SJ... oraz SC... należy zainstalować w taki sposób, aby spełniało wymogi IP20 dotyczące ochrony zgodnie z publikacją IEC 60529: W tabeli przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. 4. Należy unikać niedozwolonego naładowania elektrostatycznego plastikowej obudowy inicjatorów szczelinowych typu SJ30-N (nalepka ostrzegawcza na opakowaniu). (18) Wymogi BHP spełnione przez normy podane powyżej Na zamówienie Braunschweig, 10 sierpnia 1999 r. Dr inż. U. Johannsmeyer Regierungsdirektor strona 3/3 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 D Braunschweig 14 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

15 Załącznik 4 (1) ŚWIADECTWO BADANIA TYPU WE (Tłumaczenie) (2) Urządzenia oraz systemy ochronne przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem Dyrektywa 94/9/WE (3) Nr świadectwa badania typu WE: PTB 00 ATEX 2049 X (4) Urządzenie: czujniki SN, typu NJ...oraz SJ... (5) Producent: Pepperl + Fuchs GmbH (6) Adres: D Mannheim (7) Niniejsze urządzenie wraz z dozwolonymi zmianami opisano w załączniku do niniejszego świadectwa i dokumentach tu określonych. (8) Zgodnie z Artykułem 9 Dyrektywy Rady 94/9/WE z dnia 23 marca 1994, Physikalisch- Technische Bundesanstalt, jednostka notyfikowana nr 0102 potwierdza niniejszym, że urządzenia tu określone spełniają podstawowe wymogi BHP pod względem projektu i wykonania urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem, podanych w Załączniku II do Dyrektywy. Badanie i wyniki testów zostały udokumentowane w tajnym raporcie PTB Ex (9) Zgodność z wymogami BHP potwierdzono względem: EN 50014:1997 EN 50020:1994 (10) Umieszczony po numerze świadectwa znak X oznacza, że urządzenie podlega specjalnym warunkom bezpiecznego użytkowania, określonych w załączniku do niniejszego świadectwa. (11) Świadectwo badania typu WE dotyczy wyłącznie projektu i wykonania określonego urządzenia zgodnie z Dyrektywą 94/9/WE. Inne wymogi Dyrektywy dotyczą produkcji i dostawy urządzeń tu określonych. (12) Oznaczenie urządzeń będzie obejmować: II 2 G EEx ia IIC T6 Na zamówienie Braunschweig, 5 października 2000 r. Dr inż. U. Johannsmeyer Regierungsdirektor strona 1/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 D Braunschweig Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 15

16 Załącznik 4 (13) ZAŁĄCZNIK (14) ŚWIADECTWO BADANIA TYPU WE PTB 00 ATEX 2049 X (15) Opis urządzenia Czujniki SN typu NJ... oraz SJ...są stosowane do przekształcenia przemieszczenia w sygnały elektryczne. Czujniki SN typu NJ...and SJ...mogą być obsługiwane przy samoistnie bezpiecznych obwodach, które uzyskały atest w kategoriach oraz grupach eksplozji [EEx ia] IIC lub IIB odpowiednio [EEx ib] IIC lub IIB. Kategoria oraz grupa eksplozji czujników SN zależy od podłączonych samoistnie bezpiecznych obwodów zasilających. Dane elektryczne Ocena oraz obwód zasilający... rodzaj zabezpieczenia Samoistne bezpieczeństwo EEx ia IIC/IIB odpowiednio EEx ib IIC/IIB... tylko do podłączania do samoistnie bezpiecznych obwodów Wartości maksymalne: typ 1 typ 2 typ 3 typ 4 U 1 = 16V U 1 = 16 V U 1 = 16 V U 1 = 16 V I 1 = 25 ma I 1 = 25 ma I 1 = 52 ma I 1 = 76 ma P 1 = 34 mw P 1 = 64 mw P 1 = 169 mw P 1 = 242 mw W tabeli przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. strona 2/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch- Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 16 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

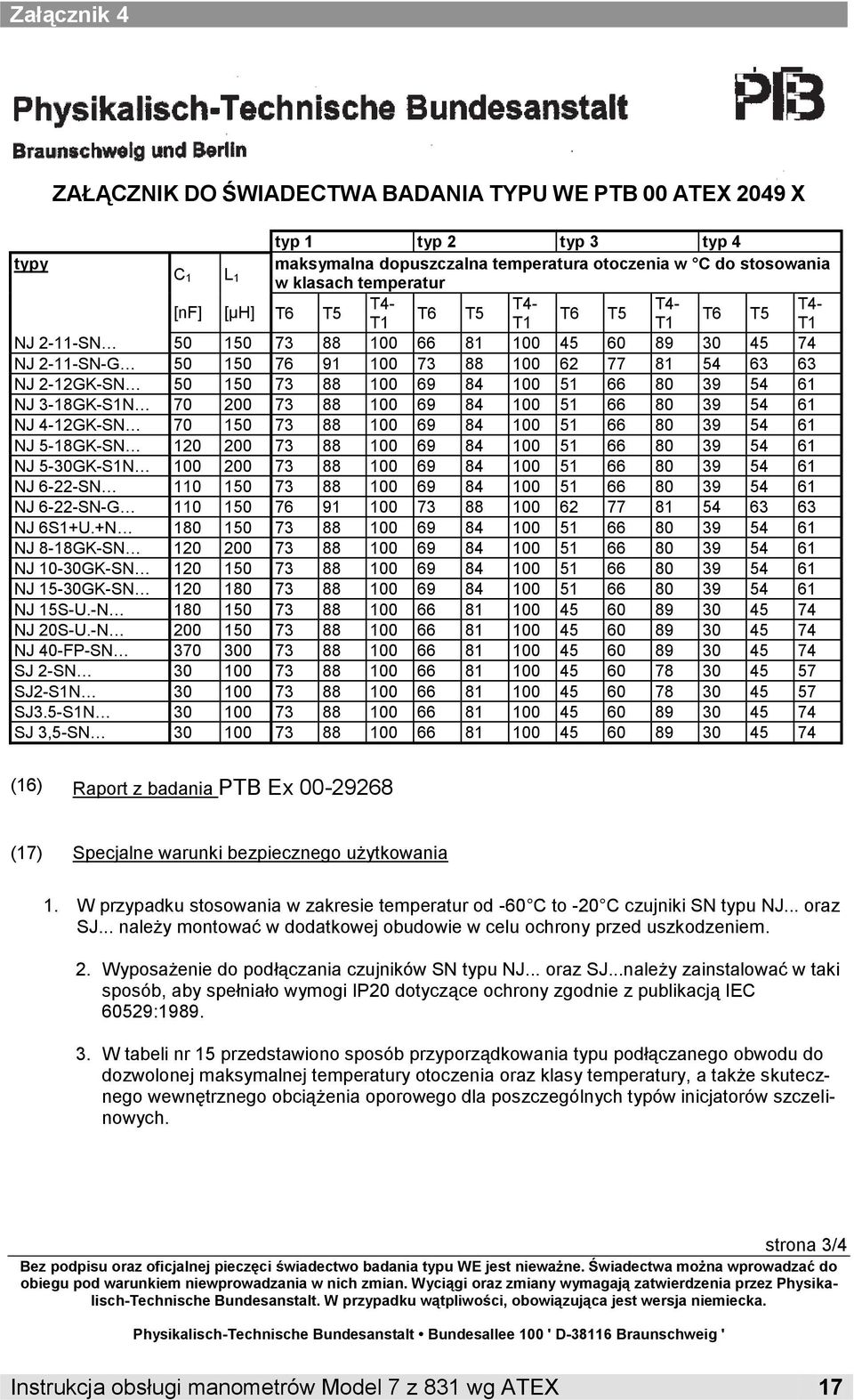

17 Załącznik 4 ZAŁĄCZNIK DO ŚWIADECTWA BADANIA TYPU WE PTB 00 ATEX 2049 X typ 1 typ 2 typ 3 typ 4 typy maksymalna dopuszczalna temperatura otoczenia w C do stosowania C 1 L 1 w klasach temperatur [nf] [μh] T6 T5 T4- T4- T4- T4- T6 T5 T6 T5 T6 T5 T1 T1 T1 T1 NJ 2-11-SN NJ 2-11-SN-G NJ 2-12GK-SN NJ 3-18GK-S1N NJ 4-12GK-SN NJ 5-18GK-SN NJ 5-30GK-S1N NJ 6-22-SN NJ 6-22-SN-G NJ 6S1+U.+N NJ 8-18GK-SN NJ 10-30GK-SN NJ 15-30GK-SN NJ 15S-U.-N NJ 20S-U.-N NJ 40-FP-SN SJ 2-SN SJ2-S1N SJ3.5-S1N SJ 3,5-SN (16) Raport z badania PTB Ex (17) Specjalne warunki bezpiecznego użytkowania 1. W przypadku stosowania w zakresie temperatur od -60 C to -20 C czujniki SN typu NJ... oraz SJ... należy montować w dodatkowej obudowie w celu ochrony przed uszkodzeniem. 2. Wyposażenie do podłączania czujników SN typu NJ... oraz SJ...należy zainstalować w taki sposób, aby spełniało wymogi IP20 dotyczące ochrony zgodnie z publikacją IEC 60529: W tabeli nr 15 przedstawiono sposób przyporządkowania typu podłączanego obwodu do dozwolonej maksymalnej temperatury otoczenia oraz klasy temperatury, a także skutecznego wewnętrznego obciążenia oporowego dla poszczególnych typów inicjatorów szczelinowych. strona 3/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu pod warunkiem niewprowadzania w nich zmian. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 17

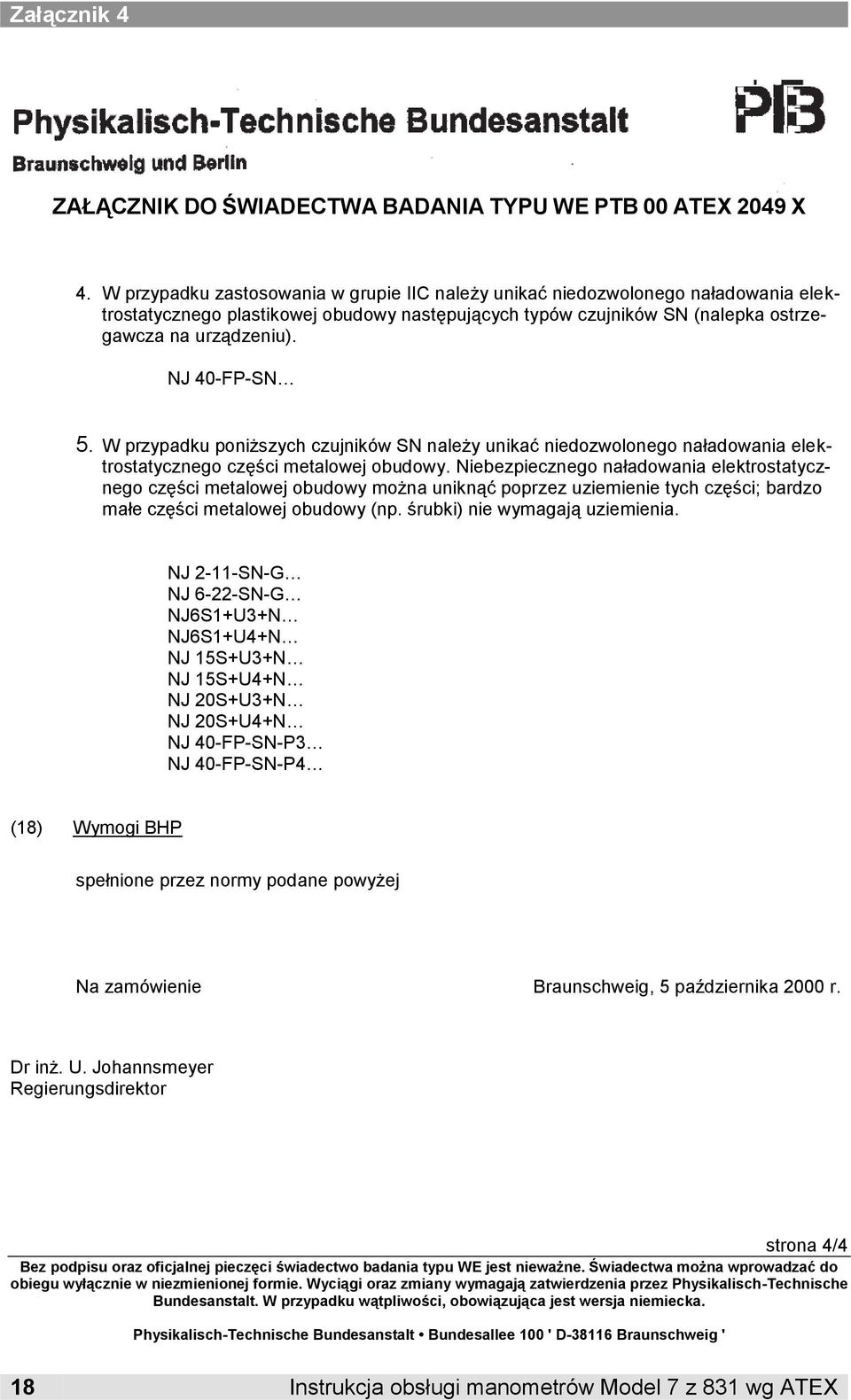

18 Załącznik 4 ZAŁĄCZNIK DO ŚWIADECTWA BADANIA TYPU WE PTB 00 ATEX 2049 X 4. W przypadku zastosowania w grupie IIC należy unikać niedozwolonego naładowania elektrostatycznego plastikowej obudowy następujących typów czujników SN (nalepka ostrzegawcza na urządzeniu). NJ 40-FP-SN 5. W przypadku poniższych czujników SN należy unikać niedozwolonego naładowania elektrostatycznego części metalowej obudowy. Niebezpiecznego naładowania elektrostatycznego części metalowej obudowy można uniknąć poprzez uziemienie tych części; bardzo małe części metalowej obudowy (np. śrubki) nie wymagają uziemienia. NJ 2-11-SN-G NJ 6-22-SN-G NJ6S1+U3+N NJ6S1+U4+N NJ 15S+U3+N NJ 15S+U4+N NJ 20S+U3+N NJ 20S+U4+N NJ 40-FP-SN-P3 NJ 40-FP-SN-P4 (18) Wymogi BHP spełnione przez normy podane powyżej Na zamówienie Braunschweig, 5 października 2000 r. Dr inż. U. Johannsmeyer Regierungsdirektor strona 4/4 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Physikalisch-Technische Bundesanstalt. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Physikalisch-Technische Bundesanstalt Bundesallee 100 ' D Braunschweig ' 18 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

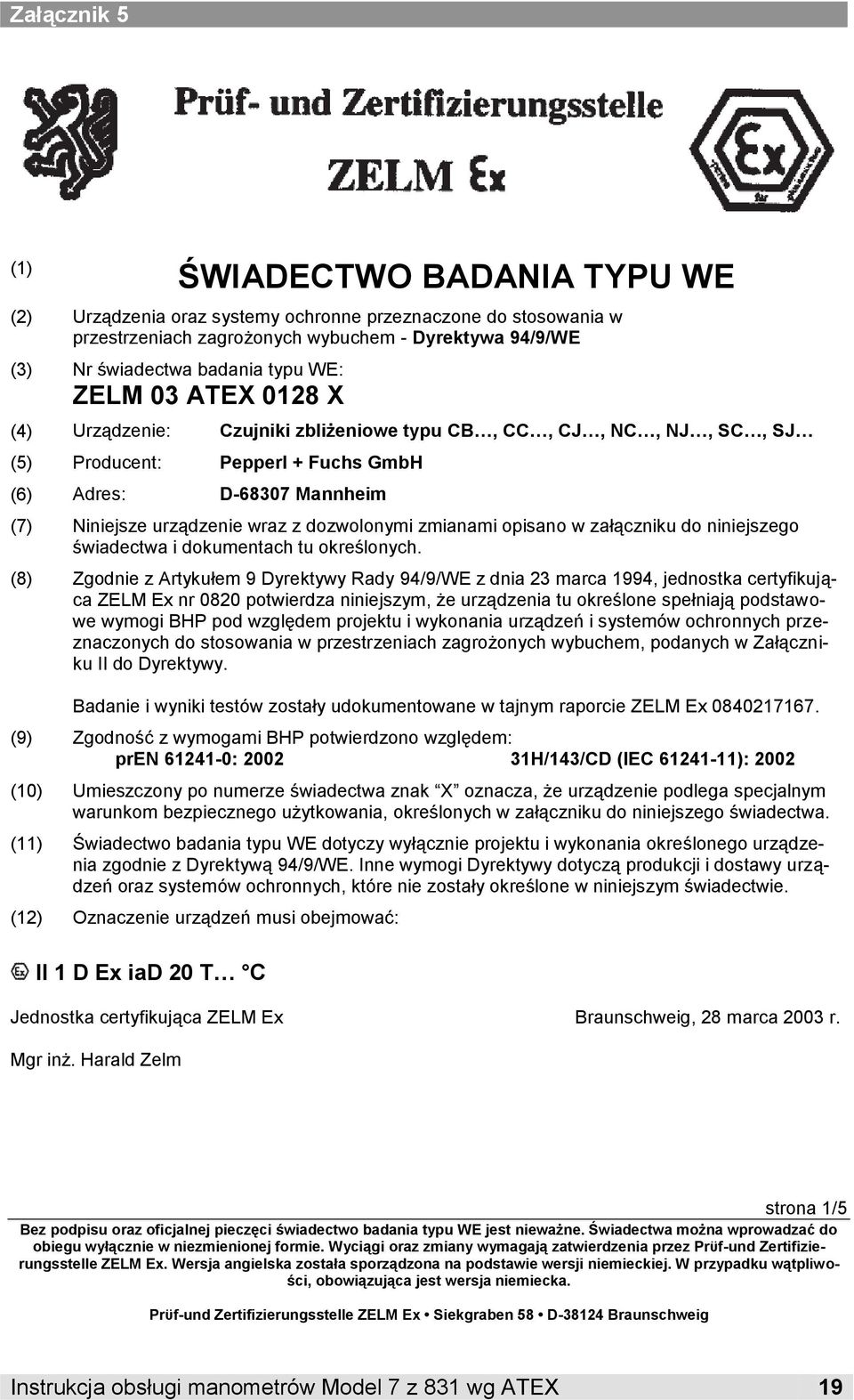

19 Załącznik 5 (1) ŚWIADECTWO BADANIA TYPU WE (2) Urządzenia oraz systemy ochronne przeznaczone do stosowania w przestrzeniach zagrożonych wybuchem - Dyrektywa 94/9/WE (3) Nr świadectwa badania typu WE: ZELM 03 ATEX 0128 X (4) Urządzenie: Czujniki zbliżeniowe typu CB, CC, CJ, NC, NJ, SC, SJ (5) Producent: Pepperl + Fuchs GmbH (6) Adres: D Mannheim (7) Niniejsze urządzenie wraz z dozwolonymi zmianami opisano w załączniku do niniejszego świadectwa i dokumentach tu określonych. (8) Zgodnie z Artykułem 9 Dyrektywy Rady 94/9/WE z dnia 23 marca 1994, jednostka certyfikująca ZELM Ex nr 0820 potwierdza niniejszym, że urządzenia tu określone spełniają podstawowe wymogi BHP pod względem projektu i wykonania urządzeń i systemów ochronnych przeznaczonych do stosowania w przestrzeniach zagrożonych wybuchem, podanych w Załączniku II do Dyrektywy. Badanie i wyniki testów zostały udokumentowane w tajnym raporcie ZELM Ex (9) Zgodność z wymogami BHP potwierdzono względem: pren : H/143/CD (IEC ): 2002 (10) Umieszczony po numerze świadectwa znak X oznacza, że urządzenie podlega specjalnym warunkom bezpiecznego użytkowania, określonych w załączniku do niniejszego świadectwa. (11) Świadectwo badania typu WE dotyczy wyłącznie projektu i wykonania określonego urządzenia zgodnie z Dyrektywą 94/9/WE. Inne wymogi Dyrektywy dotyczą produkcji i dostawy urządzeń oraz systemów ochronnych, które nie zostały określone w niniejszym świadectwie. (12) Oznaczenie urządzeń musi obejmować: II 1 D Ex iad 20 T C Jednostka certyfikująca ZELM Ex Braunschweig, 28 marca 2003 r. Mgr inż. Harald Zelm strona 1/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Prϋf-und Zertifizierungsstelle ZELM Ex. Wersja angielska została sporządzona na podstawie wersji niemieckiej. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Prϋf-und Zertifizierungsstelle ZELM Ex Siekgraben 58 D Braunschweig Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 19

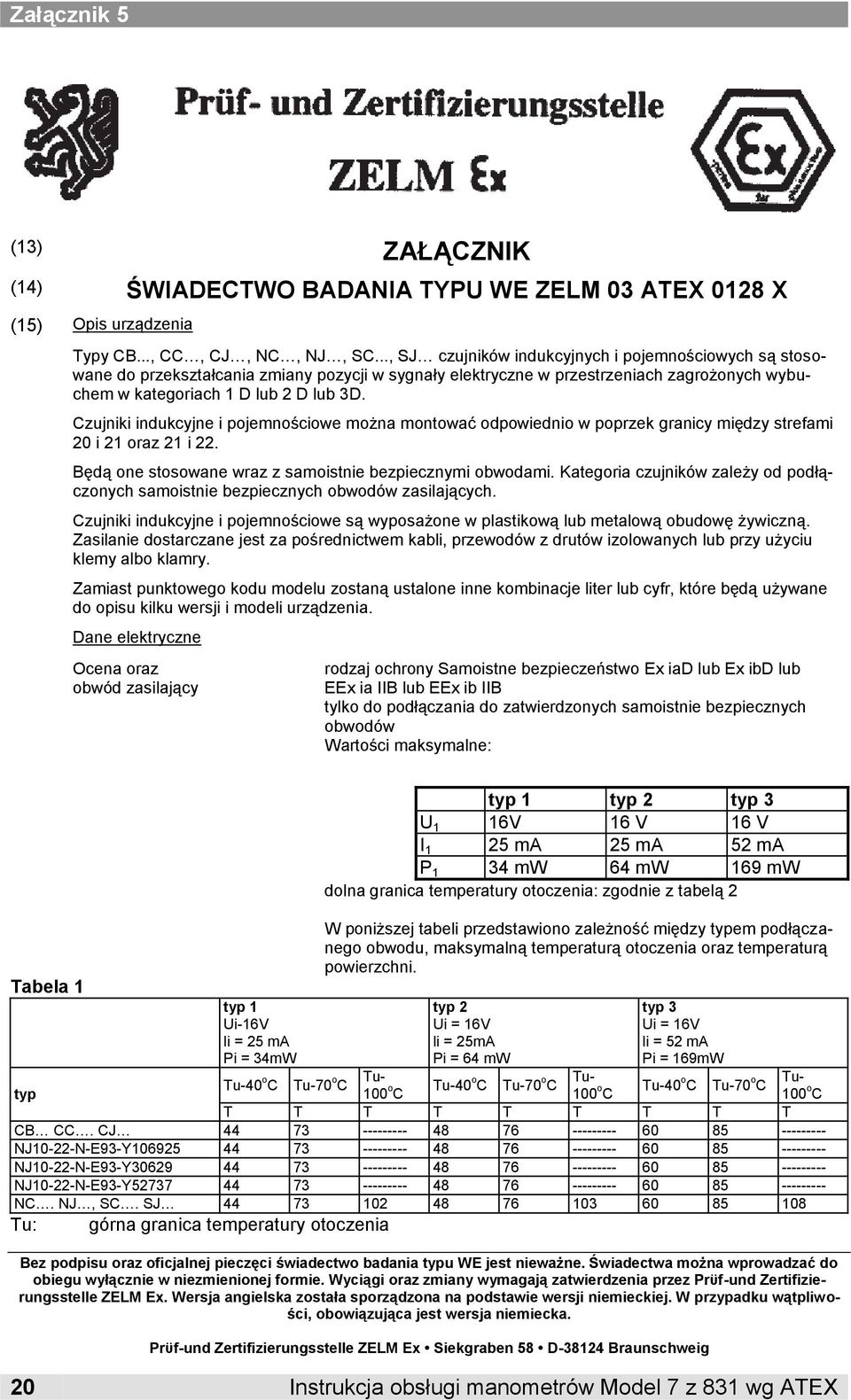

20 Załącznik 5 (13) ZAŁĄCZNIK (14) ŚWIADECTWO BADANIA TYPU WE ZELM 03 ATEX 0128 X (15) Opis urządzenia Typy CB..., CC, CJ, NC, NJ, SC..., SJ czujników indukcyjnych i pojemnościowych są stosowane do przekształcania zmiany pozycji w sygnały elektryczne w przestrzeniach zagrożonych wybuchem w kategoriach 1 D lub 2 D lub 3D. Czujniki indukcyjne i pojemnościowe można montować odpowiednio w poprzek granicy między strefami 20 i 21 oraz 21 i 22. Będą one stosowane wraz z samoistnie bezpiecznymi obwodami. Kategoria czujników zależy od podłączonych samoistnie bezpiecznych obwodów zasilających. Czujniki indukcyjne i pojemnościowe są wyposażone w plastikową lub metalową obudowę żywiczną. Zasilanie dostarczane jest za pośrednictwem kabli, przewodów z drutów izolowanych lub przy użyciu klemy albo klamry. Zamiast punktowego kodu modelu zostaną ustalone inne kombinacje liter lub cyfr, które będą używane do opisu kilku wersji i modeli urządzenia. Dane elektryczne Ocena oraz obwód zasilający rodzaj ochrony Samoistne bezpieczeństwo Ex iad lub Ex ibd lub EEx ia IIB lub EEx ib IIB tylko do podłączania do zatwierdzonych samoistnie bezpiecznych obwodów Wartości maksymalne: Tabela 1 typ 1 Ui-16V li = 25 ma Pi = 34mW typ 1 typ 2 typ 3 U 1 16V 16 V 16 V I 1 25 ma 25 ma 52 ma P 1 34 mw 64 mw 169 mw dolna granica temperatury otoczenia: zgodnie z tabelą 2 W poniższej tabeli przedstawiono zależność między typem podłączanego obwodu, maksymalną temperaturą otoczenia oraz temperaturą powierzchni. typ 2 Ui = 16V li = 25mA Pi = 64 mw typ 3 Ui = 16V li = 52 ma Pi = 169mW Tu-40 o C Tu-70 o Tu- C typ 100 o Tu-40 o C Tu-70 o Tu- C C 100 o Tu-40 o C Tu-70 o Tu- C C 100 o C T T T T T T T T T CB CC. CJ NJ10-22-N-E93-Y NJ10-22-N-E93-Y NJ10-22-N-E93-Y NC. NJ, SC. SJ Tu: górna granica temperatury otoczenia Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Prϋf-und Zertifizierungsstelle ZELM Ex. Wersja angielska została sporządzona na podstawie wersji niemieckiej. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Prϋf-und Zertifizierungsstelle ZELM Ex Siekgraben 58 D Braunschweig 20 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

21 Załącznik 5 Załącznik do ŚWIADECTWA BADANIA TYPU WE PTB 03 ATEX 0128 X W poniższej tabeli przedstawiono maksymalną skuteczną reaktancję pojemnościową oraz indukcyjność różnych typów czujników. Tabela 2 Typ CI/nF Li/μH Tu min / o C typ CI/nF LI/μH Tu min / o C CBN2-F46-N NJ 2-V3-N CCN2-F46A-N NJ 15+U.+N CBN5-F46-N NJ 20+U.+N CCN5-F46A-N NJ 30+U.+N CBN10-F46-N NJ 40+ +R CCN10-F46A-N NJ 50-FP-N CCB10-30GM -N SC2-N CJ 1-12GK-N SC3,5-N0-Y CJ 2-18GK-N SC3.5 -N CJ 4-12GK-N SJ 1,8-N-Y CJ 6-18GK-N PJ 2,2-N CJ N SJ 2-N CJ 40-FP-N SJ N NCB1.5 M N SJ 5- -N NCB2-12GM -N SJ 5-K NCN4-12GM -N SJ 10-N NCB5-18GM -N SJ 15-N ISO NCN8-18GM -N SJ 30-N NCB10-30GM..-N NJ 2-11-SN NCN15-30GM -NO NJ 2-11-SN-G NJ 1,5-6,5...-N NJ 2-12GK-SN NJ 1,5-8-N, NJ 3-18GK-S1N NJ2-11-N NJ 4-12GK-SN NJ2-11-N-G NJ 5-18GK-SN NJ5-11-N NJ 5-30GK-S1N NJ10-22-N NJ 6-22-SN NJ10-22-N-E93-Y NJ 6-22-SN-G NJ10-22-N-E93-Y NJ 6S1+U.+N NJ10-22-N-E93-Y NJ 8-18GK-SN NCB2-F1-N NJ 10-30GK-SN NCB2-V3-N NJ 15-30GK-SN NCN4-V3-N NJ 15S+U+N NC815+U..+N NJ 20S+U.+N NCB40-FP-N NJ 40-FP-SN NCN15-M -N SJ 2-SN NCN2O+U +N SJ 2-S1N NCN30+U +NO SJ 3,5-S1 N MCN40+U +N SJ 3,5-SN MCN50-FP-N Wskazane wartości reaktancji pojemnościowej oraz indukcyjności odnoszą się do przewodu zasilającego o długości 10 m. strona 3/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Prϋf-und Zertifizierungsstelle ZELM Ex. Wersja angielska została sporządzona na podstawie wersji niemieckiej. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Prϋf-und Zertifizierungsstelle ZELM Ex Siekgraben 58 D Braunschweig Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 21

22 Załącznik 5 Załącznik do ŚWIADECTWA BADANIA TYPU WE ZELM 03 ATEX 0128 X Odniesienia: Należy zapoznać się z instrukcją obsługi, szczególnie w odniesieniu do warunków montażu, obwodu zasilającego oraz temperatury pracy. (16) Nr raportu ZELM Ex (17) Specjalne warunki bezpiecznego użytkowania 1. W tabelach (15) przedstawiono zależność między typem podłączanego obwodu, maksymalną temperaturą otoczenia oraz temperaturą powierzchni a skuteczną reaktancją pojemnościową i indukcyjnością czujników różnego typu. 2. Zasilanie czujnika musi być wykonane za pośrednictwem oddzielnego, zatwierdzonego samoistnie bezpiecznego obwodu. Zaleca się stosowanie izolacji galwanicznej odnośnie do zasilania oraz obwodów sygnałowych ze względu na możliwe ryzyko zapłonu, które może być spowodowane uszkodzeniami i/lub przejściowymi strumieniami prądu cyrkulującego w potencjalnym systemie wyrównywania. Inne przyrządy bez izolacji galwanicznej mogą być stosowane jedynie, gdy zostaną spełnione odnośne wymogi IEC Aby uniknąć wyładowania snopiastego, należy wykluczyć operacyjne naładowanie elektrostatyczne spowodowane średnim strumieniem przepływu lub tarciem mechanicznym, jeżeli plastikowa powierzchnia narażona na działanie naładowania jest większa niż 100 cm W przypadku czujników CJ 40-FP-N- NCN40+U +N0 NJ 40+U+ +N SJ 30-N MCB4O-FP-N0 NCN50-FP-N0 NJ 50-FP-N NJ 40-FP-SN oraz stosowania przy możliwym dużym naładowaniu (np. pistolet natryskowy do farb, produkcja materiału na taśmy, system odprowadzania zanieczyszczeń, procesy tarcia maszynowego) należy ograniczyć wielkość przestrzeni plastikowej narażonej na działanie naładowania do 15 cm² poprzez podjęcie odpowiednich kroków podczas instalacji, aby uniknąć wyładowania snopiastego. 5. Należy przeciwdziałać niebezpiecznemu naładowaniu elektrostatycznemu metalowych części. Można to osiągnąć poprzez podłączenie do lokalnego, ekwipotencjalnego złącza. Nie należy uziemiać małych części metalowych (np. śrubek). 6. Certyfikatem nie jest objęta szczelność uszczelnienia pomiędzy strefami na potrzeby montażu w poprzek granicy między różnymi strefami. Należy zastosować odpowiednie środki podczas instalacji. strona 4/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Prϋf-und Zertifizierungsstelle ZELM Ex. Wersja angielska została sporządzona na podstawie wersji niemieckiej. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Prϋf-und Zertifizierungsstelle ZELM Ex Siekgraben 58 D Braunschweig 22 Instrukcja obsługi manometrów Model 7 z 831 wg ATEX

23 Załącznik 5 Załącznik do ŚWIADECTWA BADANIA TYPU WE ZELM 03 ATEX 0128 X (18) Wymogi BHP spełnione przez powyższe projekty normy zgodnie z dyrektywą 94/9/WE. Czujniki są zgodne z normami EN oraz EN W odniesieniu do przestrzeni zanieczyszczonych nie są aktualnie dostępne europejskie normy zharmonizowane. Jednostka certyfikująca ZELM Ex Braunschweig, 28 Braunschweig, marca 2003 r. 28 marca 2003 r. Mgr inż. Harald Zelm strona 5/5 Bez podpisu oraz oficjalnej pieczęci świadectwo badania typu WE jest nieważne. Świadectwa można wprowadzać do obiegu wyłącznie w niezmienionej formie. Wyciągi oraz zmiany wymagają zatwierdzenia przez Prϋf-und Zertifizierungsstelle ZELM Ex. Wersja angielska została sporządzona na podstawie wersji niemieckiej. W przypadku wątpliwości, obowiązująca jest wersja niemiecka. Prϋf-und Zertifizierungsstelle ZELM Ex Siekgraben 58 D Braunschweig Instrukcja obsługi manometrów Model 7 z 831 wg ATEX 23
