Przygotowanie próbek do bada 1

Transkrypt

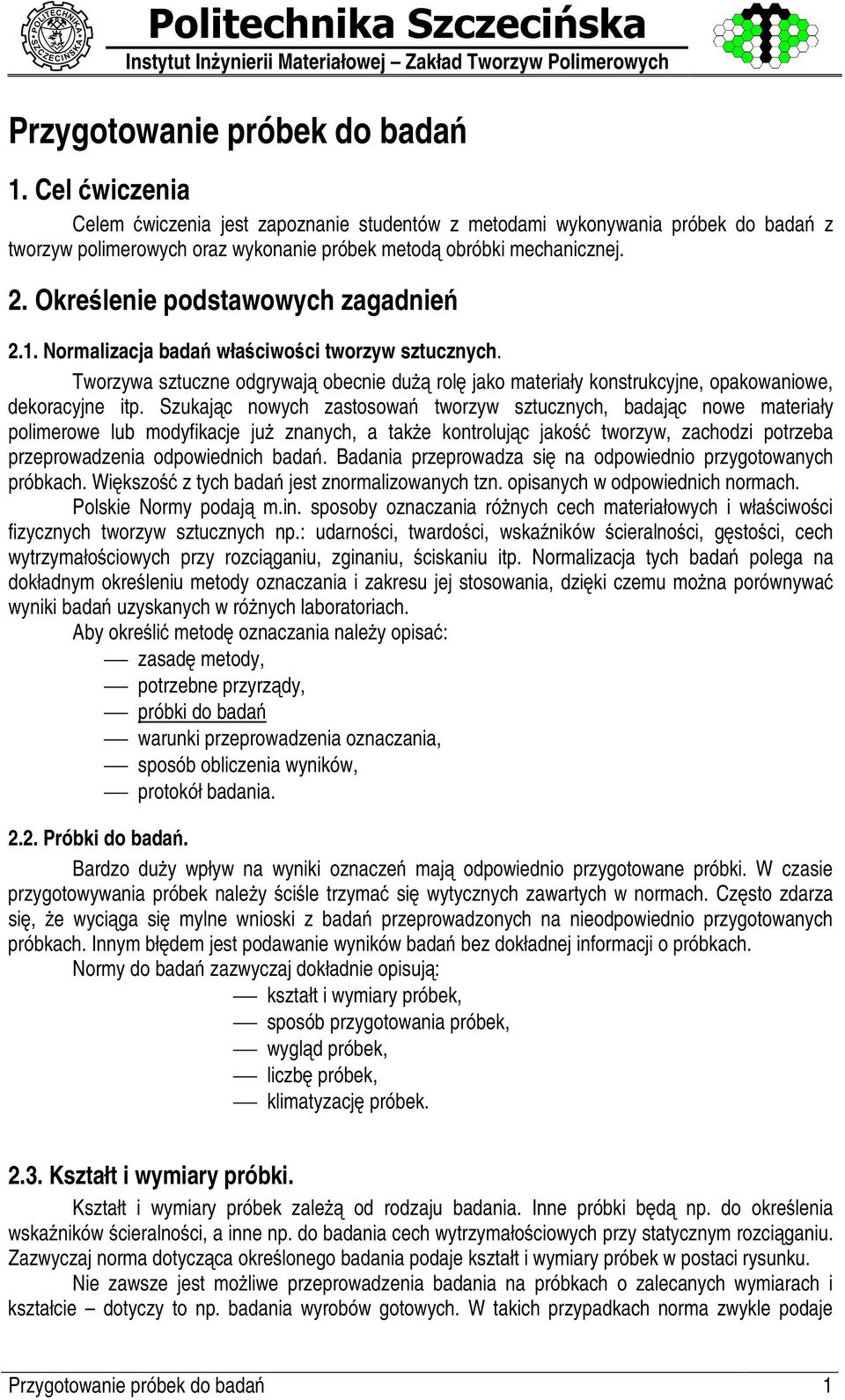

1 Instytut In ynierii Materiałowej Zakład Tworzyw Polimerowych Przygotowanie próbek do bada! 1. Cel " wiczenia Celem # wiczenia jest zapoznanie studentów z metodami wykonywania próbek do bada z tworzyw polimerowych oraz wykonanie próbek metod$ obróbki mechanicznej. 2. Okre% lenie podstawowych zagadnie& 2.1. Normalizacja bada' wła( ciwo( ci tworzyw sztucznych. Tworzywa sztuczne odgrywaj$ obecnie du)*$ rol+ jako materiały konstrukcyjne, opakowaniowe, dekoracyjne itp. Szukaj$ c nowych zastosowa tworzyw sztucznych, badaj$ c nowe materiały polimerowe lub modyfikacje ju) znanych, a tak) e kontroluj$ c jako,-# tworzyw, zachodzi potrzeba przeprowadzenia odpowiednich bada. Badania przeprowadza si+ na odpowiednio przygotowanych próbkach. Wi+ kszo,-# z tych bada jest znormalizowanych tzn. opisanych w odpowiednich normach. Polskie Normy podaj$ m.in. sposoby oznaczania ró) nych cech materiałowych i wła, ciwo, ci fizycznych tworzyw sztucznych np.: udarno, ci, twardo, ci, wska. ników, cieralno, ci, g+ sto, ci, cech wytrzymało, ciowych przy rozci$ ganiu, zginaniu,, ciskaniu itp. Normalizacja tych bada polega na dokładnym okre, leniu metody oznaczania i zakresu jej stosowania, dzi+ ki czemu mo) na porównywa# wyniki bada uzyskanych w ró) nych laboratoriach. Aby okre, li# metod+ oznaczania nale) y opisa# : zasad+ metody, potrzebne przyrz$ dy, próbki do bada warunki przeprowadzenia oznaczania, sposób obliczenia wyników, protokół badania Próbki do bada'. Bardzo du) y wpływ na wyniki oznacze maj$ odpowiednio przygotowane próbki. W czasie przygotowywania próbek nale) y, ci, le trzyma# si+ wytycznych zawartych w normach. Cz+ sto zdarza si+, ) e wyci$ ga si+ mylne wnioski z bada przeprowadzonych na nieodpowiednio przygotowanych próbkach. Innym bł+ dem jest podawanie wyników bada bez dokładnej informacji o próbkach. Normy do bada zazwyczaj dokładnie opisuj$ : kształt i wymiary próbek, sposób przygotowania próbek, wygl$ d próbek, liczb+ próbek, klimatyzacj+ próbek Kształt i wymiary próbki. Kształt i wymiary próbek zale)*$ od rodzaju badania. Inne próbki b+ d$ np. do okre, lenia wska. ników, cieralno, ci, a inne np. do badania cech wytrzymało, ciowych przy statycznym rozci$ ganiu. Zazwyczaj norma dotycz$ ca okre, lonego badania podaje kształt i wymiary próbek w postaci rysunku. Nie zawsze jest mo) liwe przeprowadzenia badania na próbkach o zalecanych wymiarach i kształcie dotyczy to np. badania wyrobów gotowych. W takich przypadkach norma zwykle podaje Przygotowanie próbek do bada 1

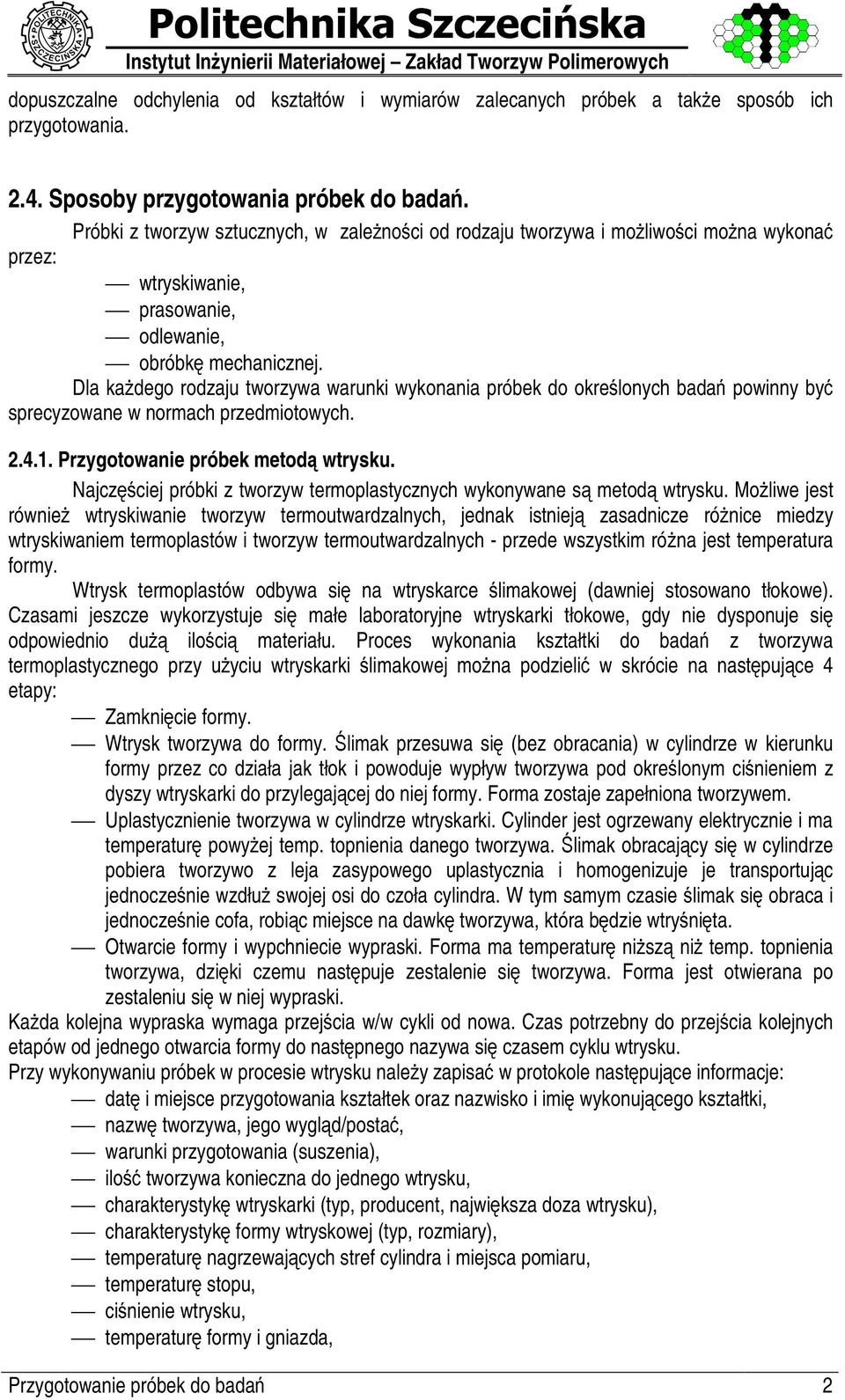

2 / :;5;452< =89 Instytut In> ynierii Materiałowej Zakład Tworzyw Polimerowych dopuszczalne odchylenia od kształtów i wymiarów zalecanych próbek a tak@ e sposób ich przygotowania Sposoby przygotowania próbek do badaa. Próbki z tworzyw sztucznych, w zale@ nob ci od rodzaju tworzywa i mo@ liwob ci mo@ na wykonac przez: wtryskiwanie, prasowanie, odlewanie, obróbkd mechanicznej. Dla ka@ dego rodzaju tworzywa warunki wykonania próbek do okreb lonych bada? powinny byc sprecyzowane w normach przedmiotowych Przygotowanie próbek metode wtrysku. NajczD B ciej próbki z tworzyw termoplastycznych wykonywane sf metodf wtrysku. Mo@ liwe jest równie@ wtryskiwanie tworzyw termoutwardzalnych, jednak istniejf zasadnicze ró@ nice miedzy wtryskiwaniem termoplastów i tworzyw termoutwardzalnych - przede wszystkim ró@ na jest temperatura formy. Wtrysk termoplastów odbywa sid na wtryskarce B limakowej (dawniej stosowano tłokowe). Czasami jeszcze wykorzystuje sid małe laboratoryjne wtryskarki tłokowe, gdy nie dysponuje sid odpowiednio du@*f ilob cif materiału. Proces wykonania kształtki do bada? z tworzywa termoplastycznego przy u@ yciu wtryskarki B limakowej mo@ na podzielic w skrócie na nastd pujf ce 4 etapy: ZamkniD cie formy. Wtrysk tworzywa do formy. G limak przesuwa sid (bez obracania) w cylindrze w kierunku formy przez co działa jak tłok i powoduje wypływ tworzywa pod okreb lonym cib nieniem z dyszy wtryskarki do przylegajf cej do niej formy. Forma zostaje zapełniona tworzywem. Uplastycznienie tworzywa w cylindrze wtryskarki. Cylinder jest ogrzewany elektrycznie i ma temperaturd powy@ ej temp. topnienia danego tworzywa. G limak obracajf cy sid w cylindrze pobiera tworzywo z leja zasypowego uplastycznia i homogenizuje je transportujf c jednoczeb nie wzdłu@ swojej osi do czoła cylindra. W tym samym czasie B limak sid obraca i jednoczeb nie cofa, robif c miejsce na dawkd tworzywa, która bd dzie wtryb nid ta. Otwarcie formy i wypchniecie wypraski. Forma ma temperaturd ni@ szf ni@ temp. topnienia tworzywa, dzid ki czemu nastd puje zestalenie sid tworzywa. Forma jest otwierana po zestaleniu sid w niej wypraski. Ka@ da kolejna wypraska wymaga przejb cia w/w cykli od nowa. Czas potrzebny do przejb cia kolejnych etapów od jednego otwarcia formy do nastd pnego nazywa sid czasem cyklu wtrysku. Przy wykonywaniu próbek w procesie wtrysku nale@ y zapisac w protokole nastd pujf ce informacje: datd i miejsce przygotowania kształtek oraz nazwisko i imid wykonujf cego kształtki, nazwd tworzywa, jego wyglf d/postac, warunki przygotowania (suszenia), ilob-c tworzywa konieczna do jednego wtrysku, charakterystykd wtryskarki (typ, producent, najwid ksza doza wtrysku), charakterystykd formy wtryskowej (typ, rozmiary), temperaturd nagrzewajf cych stref cylindra i miejsca pomiaru, temperaturd stopu, cib nienie wtrysku, temperaturd formy i gniazda, Przygotowanie próbek do bada? 2

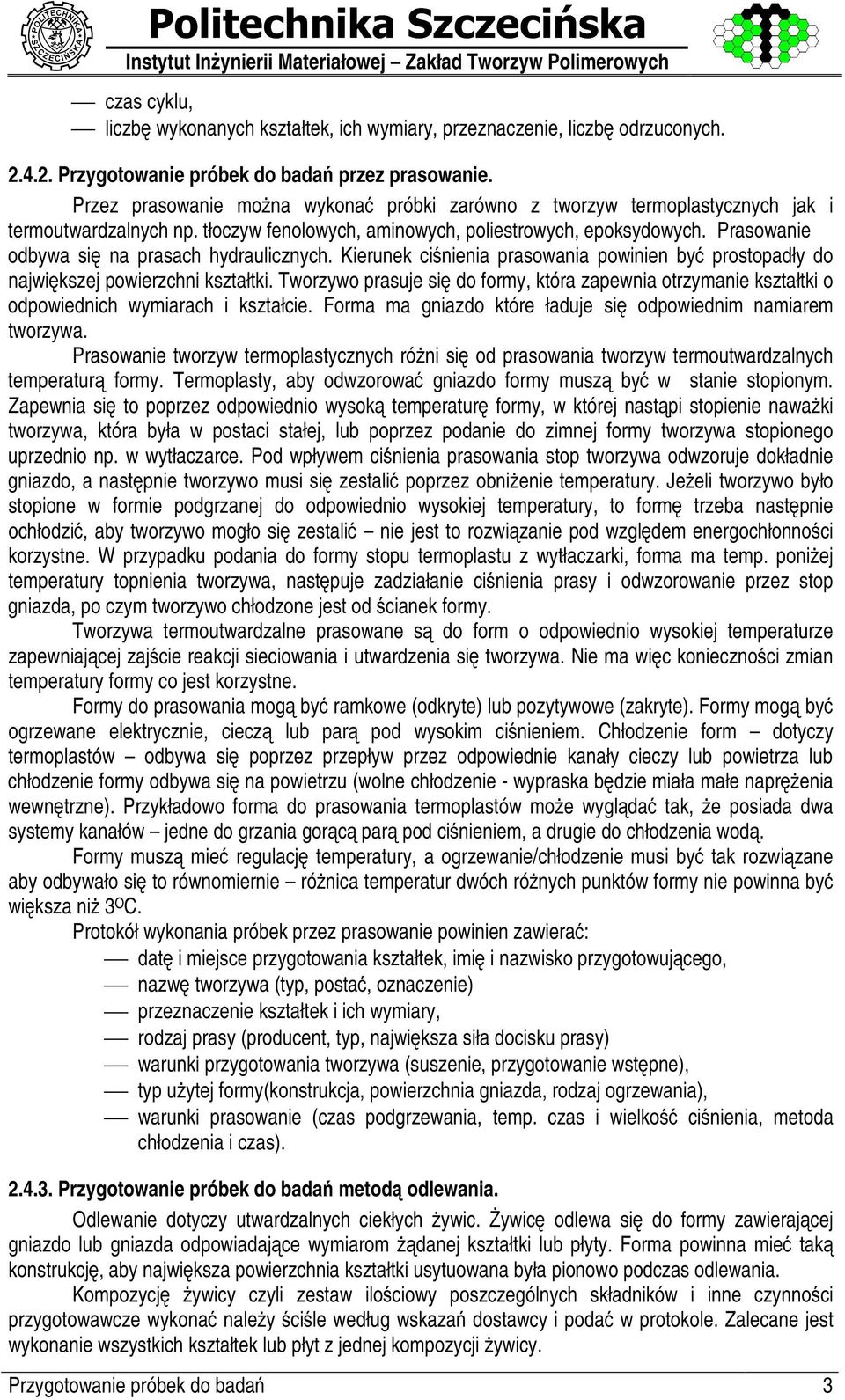

3 H I J K LMNOPKQR STNTMNKU VQR Instytut InW ynierii Materiałowej Zakład Tworzyw Polimerowych czas cyklu, liczby wykonanych kształtek, ich wymiary, przeznaczenie, liczby odrzuconych Przygotowanie próbek do badaz przez prasowanie. Przez prasowanie mo[ na wykona\ próbki zarówno z tworzyw termoplastycznych jak i termoutwardzalnych np. tłoczyw fenolowych, aminowych, poliestrowych, epoksydowych. Prasowanie odbywa siy na prasach hydraulicznych. Kierunek ci] nienia prasowania powinien by\ prostopadły do najwiy kszej powierzchni kształtki. Tworzywo prasuje siy do formy, która zapewnia otrzymanie kształtki o odpowiednich wymiarach i kształcie. Forma ma gniazdo które ładuje siy odpowiednim namiarem tworzywa. Prasowanie tworzyw termoplastycznych ró[ ni siy od prasowania tworzyw termoutwardzalnych temperatur^ formy. Termoplasty, aby odwzorowa\ gniazdo formy musz^ by\ w stanie stopionym. Zapewnia siy to poprzez odpowiednio wysok^ temperatury formy, w której nast^ pi stopienie nawa[ ki tworzywa, która była w postaci stałej, lub poprzez podanie do zimnej formy tworzywa stopionego uprzednio np. w wytłaczarce. Pod wpływem ci] nienia prasowania stop tworzywa odwzoruje dokładnie gniazdo, a nasty pnie tworzywo musi siy zestali\ poprzez obni[ enie temperatury. Je[ eli tworzywo było stopione w formie podgrzanej do odpowiednio wysokiej temperatury, to formy trzeba nasty pnie ochłodzi\, aby tworzywo mogło siy zestali\ nie jest to rozwi^ zanie pod wzgly dem energochłonno] ci korzystne. W przypadku podania do formy stopu termoplastu z wytłaczarki, forma ma temp. poni[ ej temperatury topnienia tworzywa, nasty puje zadziałanie ci] nienia prasy i odwzorowanie przez stop gniazda, po czym tworzywo chłodzone jest od ] cianek formy. Tworzywa termoutwardzalne prasowane s^ do form o odpowiednio wysokiej temperaturze zapewniaj^ cej zaj] cie reakcji sieciowania i utwardzenia siy tworzywa. Nie ma wiy c konieczno] ci zmian temperatury formy co jest korzystne. Formy do prasowania mog^ by\ ramkowe (odkryte) lub pozytywowe (zakryte). Formy mog^ by\ ogrzewane elektrycznie, ciecz^ lub par^ pod wysokim ci] nieniem. Chłodzenie form dotyczy termoplastów odbywa siy poprzez przepływ przez odpowiednie kanały cieczy lub powietrza lub chłodzenie formy odbywa siy na powietrzu (wolne chłodzenie - wypraska by dzie miała małe naprÿ [ enia wewny trzne). Przykładowo forma do prasowania termoplastów mo[ e wygl^ da\ tak, [ e posiada dwa systemy kanałów jedne do grzania gor^ c^ par^ pod ci] nieniem, a drugie do chłodzenia wod^. Formy musz^ mie\ regulacjy temperatury, a ogrzewanie/chłodzenie musi by\ tak rozwi^ zane aby odbywało siy to równomiernie ró[ nica temperatur dwóch ró[ nych punktów formy nie powinna by\ wiy ksza ni[ 3 O C. Protokółwykonania próbek przez prasowanie powinien zawiera\ : daty i miejsce przygotowania kształtek, imiy i nazwisko przygotowuj^ cego, nazwy tworzywa (typ, posta\, oznaczenie) przeznaczenie kształtek i ich wymiary, rodzaj prasy (producent, typ, najwiy ksza siła docisku prasy) warunki przygotowania tworzywa (suszenie, przygotowanie wsty pne), typ u[ ytej formy(konstrukcja, powierzchnia gniazda, rodzaj ogrzewania), warunki prasowanie (czas podgrzewania, temp. czas i wielko]-\ ci] nienia, metoda chłodzenia i czas) Przygotowanie próbek do badaz metod_ odlewania. Odlewanie dotyczy utwardzalnych ciekłych [ ywic. ` ywicy odlewa siy do formy zawieraj^ cej gniazdo lub gniazda odpowiadaj^ ce wymiarom [*^ danej kształtki lub płyty. Forma powinna mie\ tak^ konstrukcjy, aby najwiy ksza powierzchnia kształtki usytuowana była pionowo podczas odlewania. KompozycjY [ ywicy czyli zestaw ilo] ciowy poszczególnych składników i inne czynno] ci przygotowawcze wykona\ nale[ y ] ci] le według wskazax dostawcy i poda\ w protokole. Zalecane jest wykonanie wszystkich kształtek lub płyt z jednej kompozycji [ ywicy. Przygotowanie próbek do badax 3

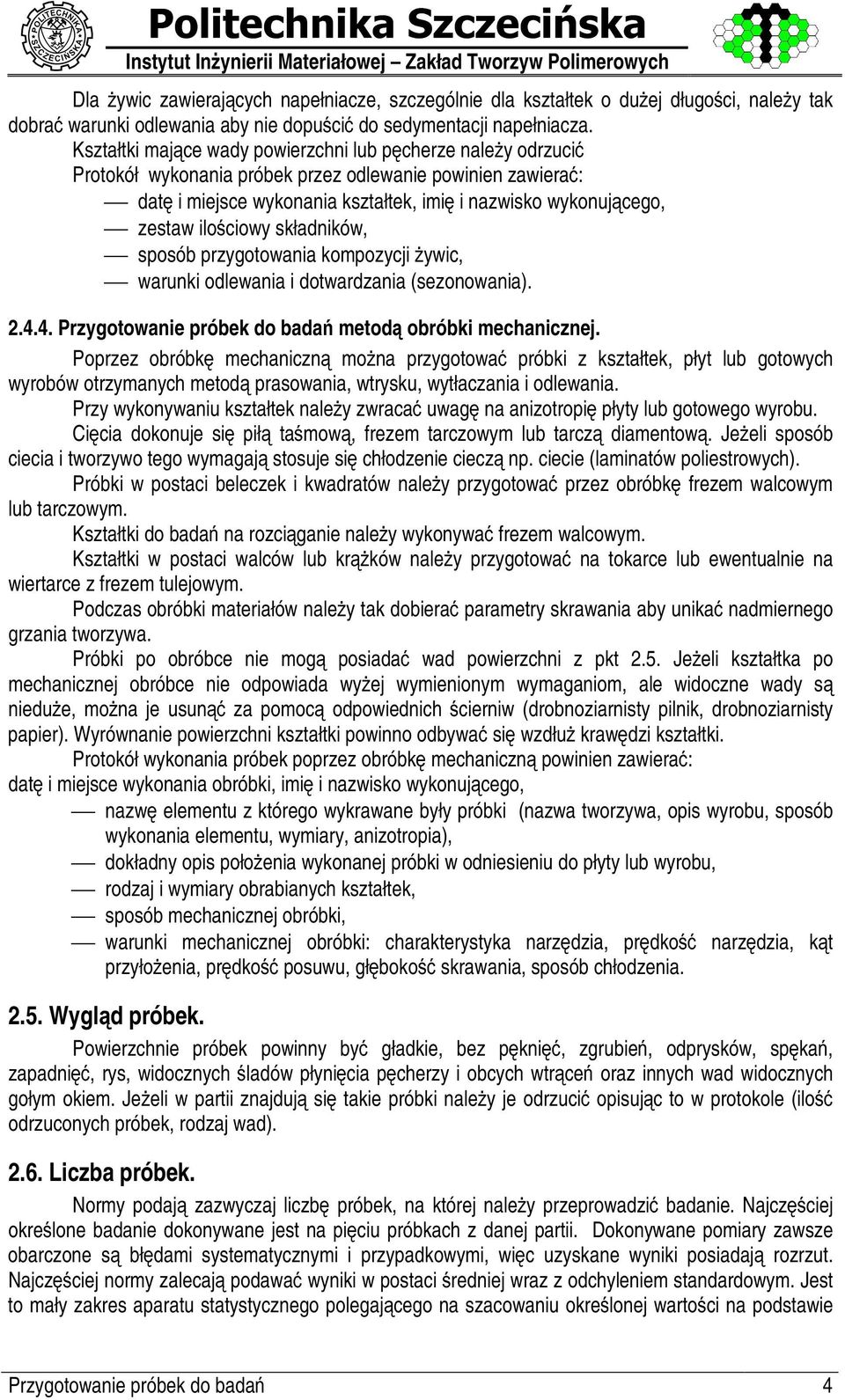

4 a b c d efghidjk lmgmfgdn ojk Instytut Inp ynierii Materiałowej Zakład Tworzyw Polimerowych Dla r ywic zawierajs cych napełniacze, szczególnie dla kształtek o dur ej długot ci, naler y tak dobrau warunki odlewania aby nie doput ciu do sedymentacji napełniacza. Kształtki majs ce wady powierzchni lub pv cherze naler y odrzuciu Protokół wykonania próbek przez odlewanie powinien zawierau : datv i miejsce wykonania kształtek, imiv i nazwisko wykonujs cego, zestaw ilot ciowy składników, sposób przygotowania kompozycji r ywic, warunki odlewania i dotwardzania (sezonowania) Przygotowanie próbek do badaw metodx obróbki mechanicznej. Poprzez obróbkv mechaniczns mor na przygotowau próbki z kształtek, płyt lub gotowych wyrobów otrzymanych metods prasowania, wtrysku, wytłaczania i odlewania. Przy wykonywaniu kształtek naler y zwracau uwagv na anizotropiv płyty lub gotowego wyrobu. Civ cia dokonuje siv piłs tat mows, frezem tarczowym lub tarczs diamentows. Jer eli sposób ciecia i tworzywo tego wymagajs stosuje siv chłodzenie cieczs np. ciecie (laminatów poliestrowych). Próbki w postaci beleczek i kwadratów naler y przygotowau przez obróbkv frezem walcowym lub tarczowym. Kształtki do badaq na rozcis ganie naler y wykonywau frezem walcowym. Kształtki w postaci walców lub krsyr ków naler y przygotowau na tokarce lub ewentualnie na wiertarce z frezem tulejowym. Podczas obróbki materiałów naler y tak dobierau parametry skrawania aby unikau nadmiernego grzania tworzywa. Próbki po obróbce nie mogs posiadau wad powierzchni z pkt 2.5. Jer eli kształtka po mechanicznej obróbce nie odpowiada wyr ej wymienionym wymaganiom, ale widoczne wady ss niedur e, mor na je usunsyu za pomocs odpowiednich t cierniw (drobnoziarnisty pilnik, drobnoziarnisty papier). Wyrównanie powierzchni kształtki powinno odbywau siv wzdłur krawv dzi kształtki. Protokółwykonania próbek poprzez obróbkv mechaniczns powinien zawierau : datv i miejsce wykonania obróbki, imiv i nazwisko wykonujs cego, nazwv elementu z którego wykrawane były próbki (nazwa tworzywa, opis wyrobu, sposób wykonania elementu, wymiary, anizotropia), dokładny opis połor enia wykonanej próbki w odniesieniu do płyty lub wyrobu, rodzaj i wymiary obrabianych kształtek, sposób mechanicznej obróbki, warunki mechanicznej obróbki: charakterystyka narzv dzia, prv dkot-u narzv dzia, ks t przyłor enia, prv dkot-u posuwu, głv bokot-u skrawania, sposób chłodzenia Wyglz d próbek. Powierzchnie próbek powinny byu gładkie, bez pv kniv u, zgrubieq, odprysków, spv kaq, zapadniv u, rys, widocznych t ladów płyniv cia pv cherzy i obcych wtrs ceq oraz innych wad widocznych gołym okiem. Jer eli w partii znajdujs siv takie próbki naler y je odrzuciu opisujs c to w protokole (ilot-u odrzuconych próbek, rodzaj wad) Liczba próbek. Normy podajs zazwyczaj liczbv próbek, na której naler y przeprowadziu badanie. Najczv t ciej okret lone badanie dokonywane jest na piv ciu próbkach z danej partii. Dokonywane pomiary zawsze obarczone ss błv dami systematycznymi i przypadkowymi, wiv c uzyskane wyniki posiadajs rozrzut. Najczv t ciej normy zalecajs podawau wyniki w postaci t redniej wraz z odchyleniem standardowym. Jest to mały zakres aparatu statystycznego polegajs cego na szacowaniu okret lonej wartot ci na podstawie Przygotowanie próbek do badaq 4

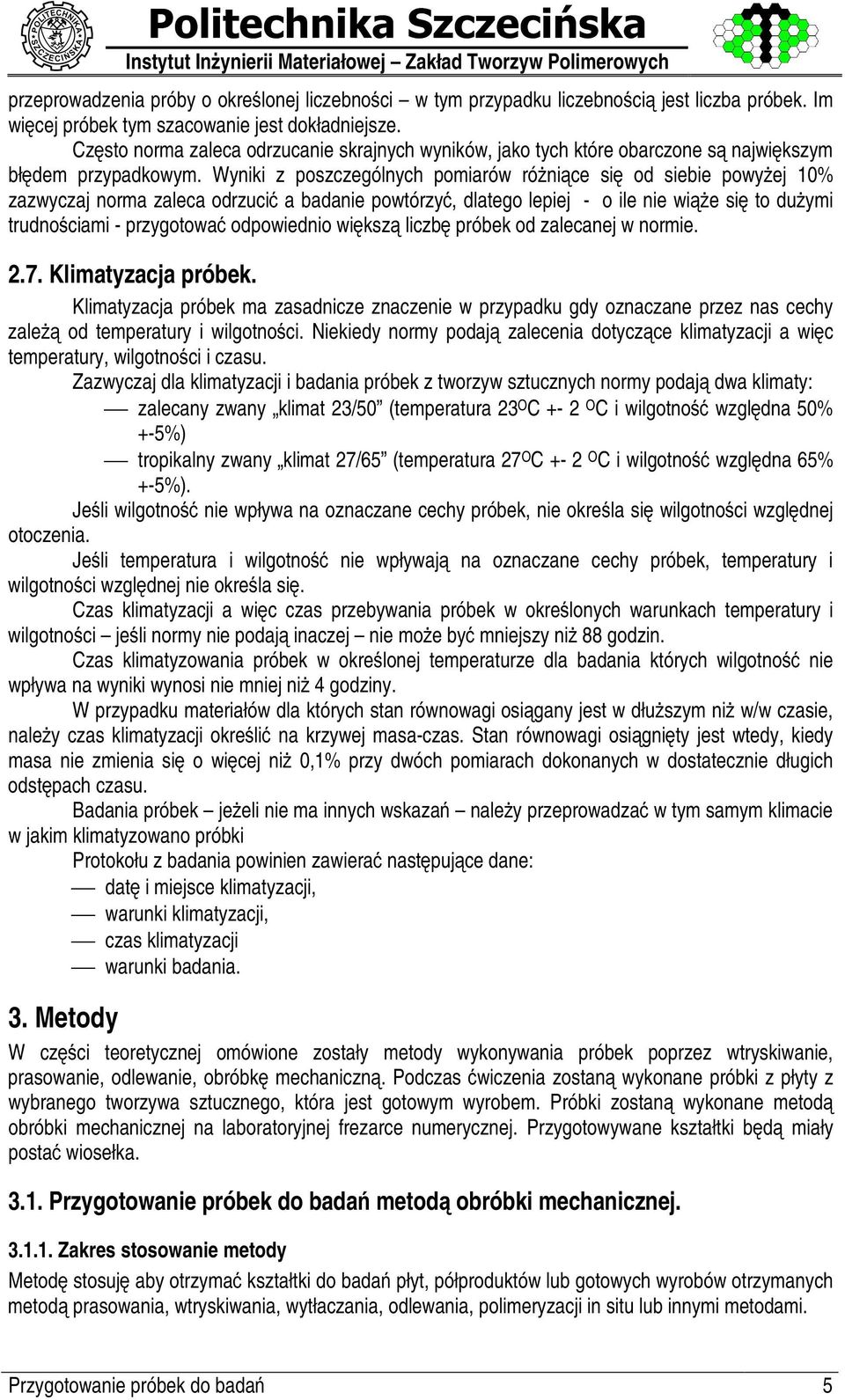

5 { } ~ ƒ~ ~ˆ Instytut InŠ ynierii Materiałowej Zakład Tworzyw Polimerowych przeprowadzenia próby o okreœ lonej liczebnoœ ci w tym przypadku liczebnoœ ci jest liczba próbek. Im wiž cej próbek tym szacowanie jest dokładniejsze. CzŽ sto norma zaleca odrzucanie skrajnych wyników, jako tych które obarczone s najwiž kszym błž dem przypadkowym. Wyniki z poszczególnych pomiarów ró ni ce siž od siebie powy ej 10% zazwyczaj norma zaleca odrzuci a badanie powtórzy, dlatego lepiej - o ile nie wi y e siž to du ymi trudnoœ ciami - przygotowa odpowiednio wiž ksz liczbž próbek od zalecanej w normie Klimatyzacja próbek. Klimatyzacja próbek ma zasadnicze znaczenie w przypadku gdy oznaczane przez nas cechy zale * od temperatury i wilgotnoœ ci. Niekiedy normy podaj zalecenia dotycz ce klimatyzacji a wiž c temperatury, wilgotnoœ ci i czasu. Zazwyczaj dla klimatyzacji i badania próbek z tworzyw sztucznych normy podaj dwa klimaty: zalecany zwany klimat 23/50 (temperatura 23 O C +- 2 O C i wilgotnoœ- wzglž dna 50% +-5%) tropikalny zwany klimat 27/65 (temperatura 27 O C +- 2 O C i wilgotnoœ- wzglž dna 65% +-5%). JeŒ li wilgotnoœ- nie wpływa na oznaczane cechy próbek, nie okreœ la siž wilgotnoœ ci wzglž dnej otoczenia. JeŒ li temperatura i wilgotnoœ- nie wpływaj na oznaczane cechy próbek, temperatury i wilgotnoœ ci wzglž dnej nie okreœ la siž. Czas klimatyzacji a wiž c czas przebywania próbek w okreœ lonych warunkach temperatury i wilgotnoœ ci jeœ li normy nie podaj inaczej nie mo e by mniejszy ni 88 godzin. Czas klimatyzowania próbek w okreœ lonej temperaturze dla badania których wilgotnoœ- nie wpływa na wyniki wynosi nie mniej ni 4 godziny. W przypadku materiałów dla których stan równowagi osi gany jest w dłu szym ni w/w czasie, nale y czas klimatyzacji okreœ li na krzywej masa-czas. Stan równowagi osi gniž ty jest wtedy, kiedy masa nie zmienia siž o wiž cej ni 0,1% przy dwóch pomiarach dokonanych w dostatecznie długich odstž pach czasu. Badania próbek je eli nie ma innych wskaza nale y przeprowadza w tym samym klimacie w jakim klimatyzowano próbki Protokołu z badania powinien zawiera nastž puj ce dane: datž i miejsce klimatyzacji, warunki klimatyzacji, czas klimatyzacji warunki badania. 3. Metody W czž Œ ci teoretycznej omówione zostały metody wykonywania próbek poprzez wtryskiwanie, prasowanie, odlewanie, obróbkž mechaniczn. Podczas wiczenia zostan wykonane próbki z płyty z wybranego tworzywa sztucznego, która jest gotowym wyrobem. Próbki zostan wykonane metod obróbki mechanicznej na laboratoryjnej frezarce numerycznej. Przygotowywane kształtki bž d miały posta wiosełka Przygotowanie próbek do bada metod obróbki mechanicznej Zakres stosowanie metody MetodŽ stosujž aby otrzyma kształtki do bada płyt, półproduktów lub gotowych wyrobów otrzymanych metod prasowania, wtryskiwania, wytłaczania, odlewania, polimeryzacji in situ lub innymi metodami. Przygotowanie próbek do bada 5

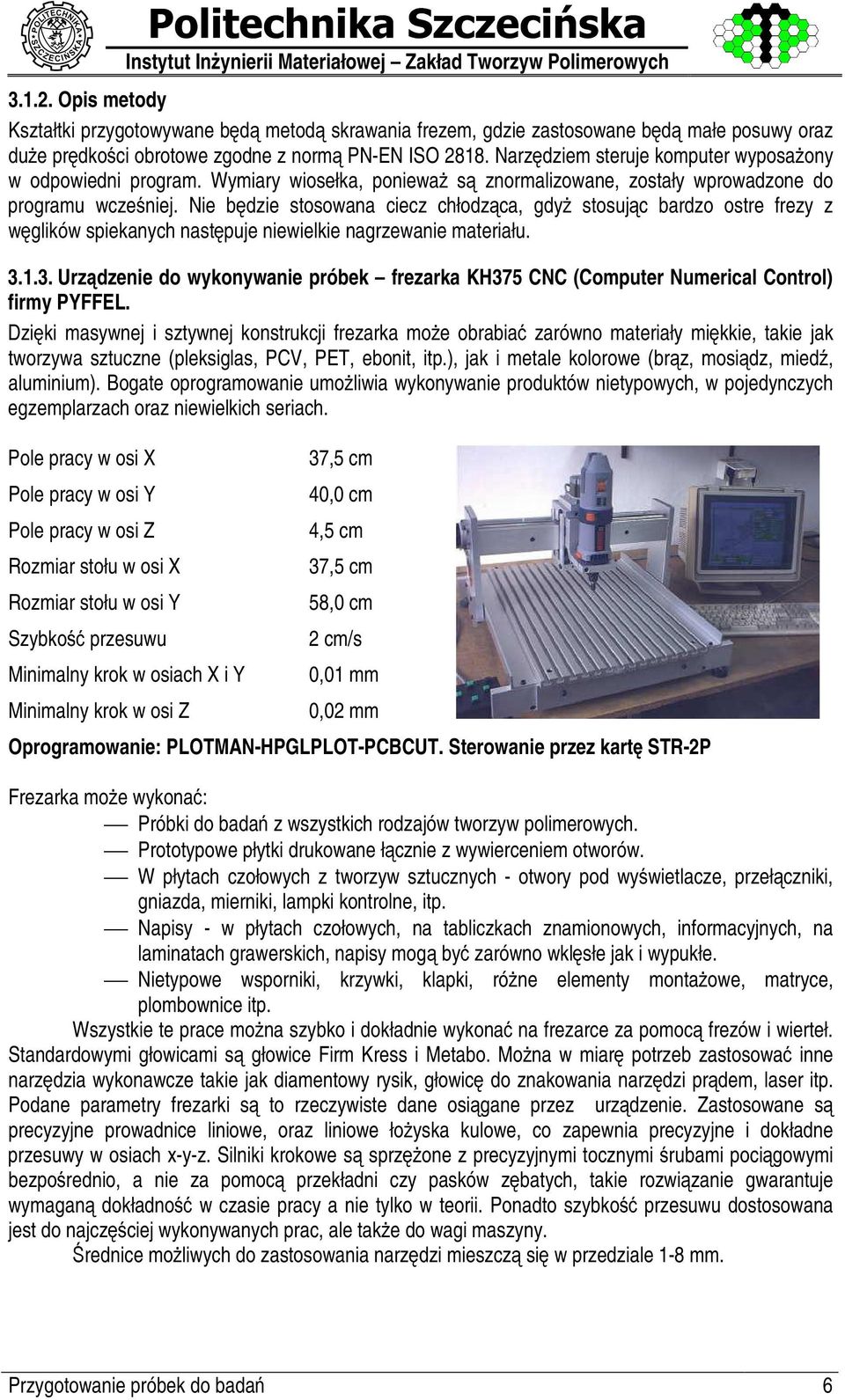

6 š œ žÿ Ÿ œ Instytut In ynierii Materiałowej Zakład Tworzyw Polimerowych Opis metody Kształtki przygotowywane b d metod skrawania frezem, gdzie zastosowane b d małe posuwy oraz du e pr dko ci obrotowe zgodne z norm PN-EN ISO Narz dziem steruje komputer wyposa ony w odpowiedni program. Wymiary wiosełka, poniewa s znormalizowane, zostały wprowadzone do programu wcze niej. Nie b dzie stosowana ciecz chłodz ca, gdy stosuj c bardzo ostre frezy z w glików spiekanych nast puje niewielkie nagrzewanie materiału Urz dzenie do wykonywanie próbek frezarka KH375 CNC (Computer Numerical Control) firmy PYFFEL. Dzi ki masywnej i sztywnej konstrukcji frezarka mo e obrabia zarówno materiały mi kkie, takie jak tworzywa sztuczne (pleksiglas, PCV, PET, ebonit, itp.), jak i metale kolorowe (br z, mosi dz, miedª, aluminium). Bogate oprogramowanie umo liwia wykonywanie produktów nietypowych, w pojedynczych egzemplarzach oraz niewielkich seriach. Pole pracy w osi X Pole pracy w osi Y Pole pracy w osi Z Rozmiar stołu w osi X Rozmiar stołu w osi Y Szybko - przesuwu Minimalny krok w osiach X i Y Minimalny krok w osi Z 37,5 cm 40,0 cm 4,5 cm 37,5 cm 58,0 cm 2 cm/s 0,01 mm 0,02 mm Oprogramowanie: PLOTMAN-HPGLPLOT-PCBCUT. Sterowanie przez kart«str-2p Frezarka mo e wykona : Próbki do bada z wszystkich rodzajów tworzyw polimerowych. Prototypowe płytki drukowane ł cznie z wywierceniem otworów. W płytach czołowych z tworzyw sztucznych - otwory pod wy wietlacze, przeł czniki, gniazda, mierniki, lampki kontrolne, itp. Napisy - w płytach czołowych, na tabliczkach znamionowych, informacyjnych, na laminatach grawerskich, napisy mog by zarówno wkl słe jak i wypukłe. Nietypowe wsporniki, krzywki, klapki, ró ne elementy monta owe, matryce, plombownice itp. Wszystkie te prace mo na szybko i dokładnie wykona na frezarce za pomoc frezów i wierteł. Standardowymi głowicami s głowice Firm Kress i Metabo. Mo na w miar potrzeb zastosowa inne narz dzia wykonawcze takie jak diamentowy rysik, głowic do znakowania narz dzi pr dem, laser itp. Podane parametry frezarki s to rzeczywiste dane osi gane przez urz dzenie. Zastosowane s precyzyjne prowadnice liniowe, oraz liniowe ło yska kulowe, co zapewnia precyzyjne i dokładne przesuwy w osiach x-y-z. Silniki krokowe s sprz one z precyzyjnymi tocznymi rubami poci gowymi bezpo rednio, a nie za pomoc przekładni czy pasków z batych, takie rozwi zanie gwarantuje wymagan dokładno - w czasie pracy a nie tylko w teorii. Ponadto szybko - przesuwu dostosowana jest do najcz ciej wykonywanych prac, ale tak e do wagi maszyny. rednice mo liwych do zastosowania narz dzi mieszcz si w przedziale 1-8 mm. Przygotowanie próbek do bada 6

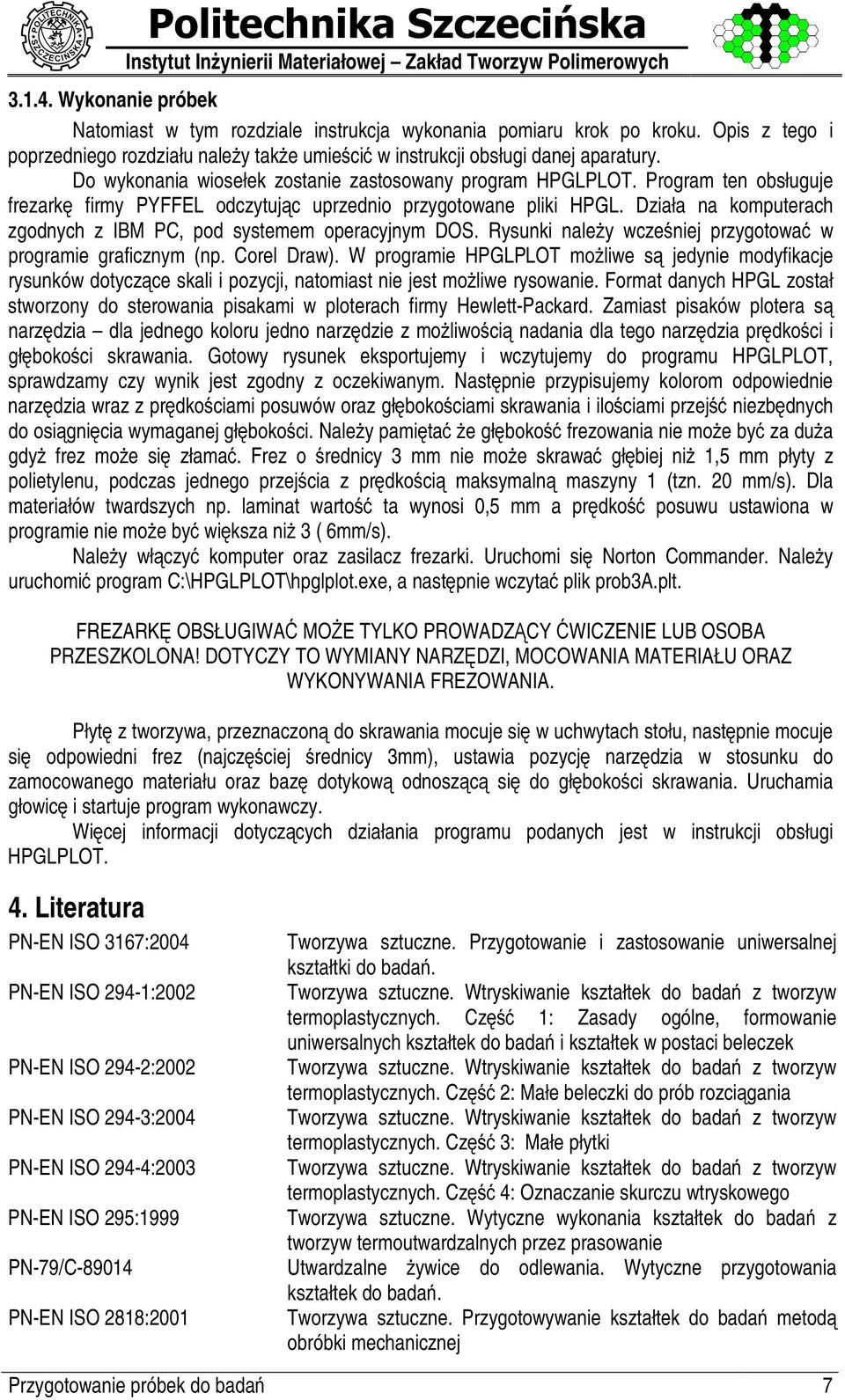

7 ±²³ µ ¹³¹²³ º» Instytut In¼ ynierii Materiałowej Zakład Tworzyw Polimerowych Wykonanie próbek Natomiast w tym rozdziale instrukcja wykonania pomiaru krok po kroku. Opis z tego i poprzedniego rozdziału nale¾ y tak¾ e umie cià w instrukcji obsługi danej aparatury. Do wykonania wiosełek zostanie zastosowany program HPGLPLOT. Program ten obsługuje frezarká firmy PYFFEL odczytujâ c uprzednio przygotowane pliki HPGL. Działa na komputerach zgodnych z IBM PC, pod systemem operacyjnym DOS. Rysunki nale¾ y wcze niej przygotowaà w programie graficznym (np. Corel Draw). W programie HPGLPLOT mo¾ liwe sâ jedynie modyfikacje rysunków dotyczâ ce skali i pozycji, natomiast nie jest mo¾ liwe rysowanie. Format danych HPGL został stworzony do sterowania pisakami w ploterach firmy Hewlett-Packard. Zamiast pisaków plotera sâ narzá dzia dla jednego koloru jedno narzá dzie z mo¾ liwo ciâ nadania dla tego narzá dzia prá dko ci i głá boko ci skrawania. Gotowy rysunek eksportujemy i wczytujemy do programu HPGLPLOT, sprawdzamy czy wynik jest zgodny z oczekiwanym. NastÁ pnie przypisujemy kolorom odpowiednie narzá dzia wraz z prá dko ciami posuwów oraz głá boko ciami skrawania i ilo ciami przej -À niezbá dnych do osiâ gniá cia wymaganej głá boko ci. Nale¾ y pamiá taà ¾ e głá boko -À frezowania nie mo¾ e byà za du¾ a gdy¾ frez mo¾ e siá złamaà. Frez o rednicy 3 mm nie mo¾ e skrawaà głá biej ni¾ 1,5 mm płyty z polietylenu, podczas jednego przej cia z prá dko ciâ maksymalnâ maszyny 1 (tzn. 20 mm/s). Dla materiałów twardszych np. laminat warto -À ta wynosi 0,5 mm a prá dko -À posuwu ustawiona w programie nie mo¾ e byà wiá ksza ni¾ 3 ( 6mm/s). Nale¾ y włâ czyà komputer oraz zasilacz frezarki. Uruchomi siá Norton Commander. Nale¾ y uruchomià program C:\HPGLPLOT\hpglplot.exe, a nastá pnie wczytaà plik prob3a.plt. FREZARKà OBSŁUGIWAÄ MOÅ E TYLKO PROWADZÆ CY Ä WICZENIE LUB OSOBA PRZESZKOLONA! DOTYCZY TO WYMIANY NARZà DZI, MOCOWANIA MATERIAŁU ORAZ WYKONYWANIA FREZOWANIA. PłytÁ z tworzywa, przeznaczonâ do skrawania mocuje siá w uchwytach stołu, nastá pnie mocuje siá odpowiedni frez (najczá ciej rednicy 3mm), ustawia pozycjá narzá dzia w stosunku do zamocowanego materiału oraz bazá dotykowâ odnoszâ câ siá do głá boko ci skrawania. Uruchamia głowicá i startuje program wykonawczy. WiÁ cej informacji dotyczâ cych działania programu podanych jest w instrukcji obsługi HPGLPLOT. 4. Literatura PN-EN ISO 3167:2004 PN-EN ISO 294-1:2002 PN-EN ISO 294-2:2002 PN-EN ISO 294-3:2004 PN-EN ISO 294-4:2003 PN-EN ISO 295:1999 PN-79/C PN-EN ISO 2818:2001 Tworzywa sztuczne. Przygotowanie i zastosowanie uniwersalnej kształtki do bada½. Tworzywa sztuczne. Wtryskiwanie kształtek do bada½ z tworzyw termoplastycznych. CzÁ ÇÀ 1: Zasady ogólne, formowanie uniwersalnych kształtek do bada½ i kształtek w postaci beleczek Tworzywa sztuczne. Wtryskiwanie kształtek do bada½ z tworzyw termoplastycznych. CzÁ -À 2: Małe beleczki do prób rozciâ gania Tworzywa sztuczne. Wtryskiwanie kształtek do bada½ z tworzyw termoplastycznych. CzÁ -À 3: Małe płytki Tworzywa sztuczne. Wtryskiwanie kształtek do bada½ z tworzyw termoplastycznych. CzÁ -À 4: Oznaczanie skurczu wtryskowego Tworzywa sztuczne. Wytyczne wykonania kształtek do bada½ z tworzyw termoutwardzalnych przez prasowanie Utwardzalne ¾ ywice do odlewania. Wytyczne przygotowania kształtek do bada½. Tworzywa sztuczne. Przygotowywanie kształtek do bada½ metodâ obróbki mechanicznej Przygotowanie próbek do bada½ 7

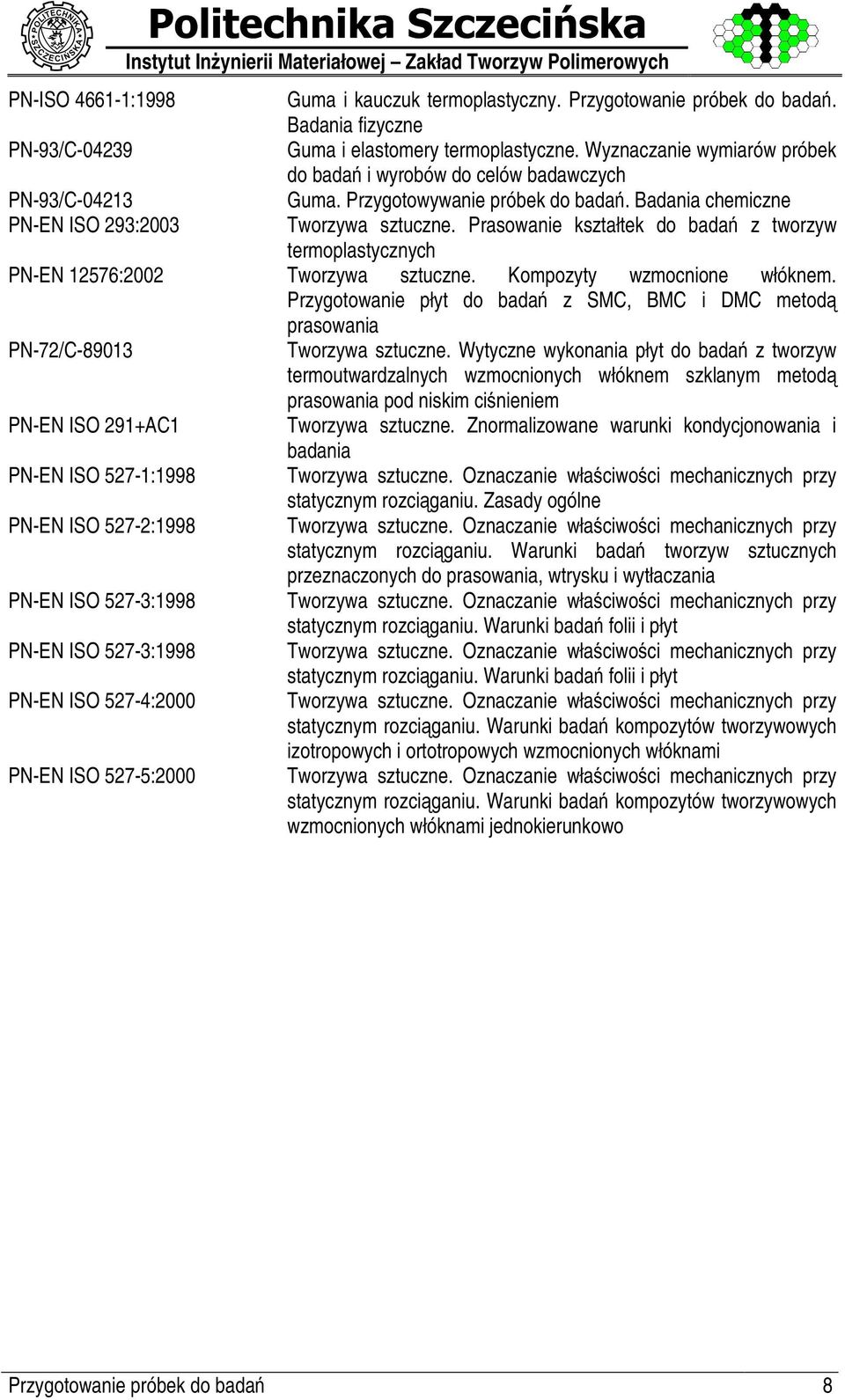

8 È É Ê Ë ÌÍÎÏÐËÑÒ ÓÔÎÔÍÎËÕ ÖÑÒ Instytut In ynierii Materiałowej Zakład Tworzyw Polimerowych PN-ISO :1998 Guma i kauczuk termoplastyczny. Przygotowanie próbek do badaø. Badania fizyczne PN-93/C Guma i elastomery termoplastyczne. Wyznaczanie wymiarów próbek do badaø i wyrobów do celów badawczych PN-93/C Guma. Przygotowywanie próbek do badaø. Badania chemiczne PN-EN ISO 293:2003 Tworzywa sztuczne. Prasowanie kształtek do badaø z tworzyw termoplastycznych PN-EN 12576:2002 Tworzywa sztuczne. Kompozyty wzmocnione włóknem. Przygotowanie płyt do badaø z SMC, BMC i DMC metodù prasowania PN-72/C Tworzywa sztuczne. Wytyczne wykonania płyt do badaø z tworzyw termoutwardzalnych wzmocnionych włóknem szklanym metodù prasowania pod niskim ciú nieniem PN-EN ISO 291+AC1 Tworzywa sztuczne. Znormalizowane warunki kondycjonowania i badania PN-EN ISO 527-1:1998 Tworzywa sztuczne. Oznaczanie właú ciwoú ci mechanicznych przy statycznym rozciù ganiu. Zasady ogólne PN-EN ISO 527-2:1998 Tworzywa sztuczne. Oznaczanie właú ciwoú ci mechanicznych przy statycznym rozciù ganiu. Warunki badaø tworzyw sztucznych przeznaczonych do prasowania, wtrysku i wytłaczania PN-EN ISO 527-3:1998 Tworzywa sztuczne. Oznaczanie właú ciwoú ci mechanicznych przy statycznym rozciù ganiu. Warunki badaø folii i płyt PN-EN ISO 527-3:1998 Tworzywa sztuczne. Oznaczanie właú ciwoú ci mechanicznych przy statycznym rozciù ganiu. Warunki badaø folii i płyt PN-EN ISO 527-4:2000 Tworzywa sztuczne. Oznaczanie właú ciwoú ci mechanicznych przy statycznym rozciù ganiu. Warunki badaø kompozytów tworzywowych izotropowych i ortotropowych wzmocnionych włóknami PN-EN ISO 527-5:2000 Tworzywa sztuczne. Oznaczanie właú ciwoú ci mechanicznych przy statycznym rozciù ganiu. Warunki badaø kompozytów tworzywowych wzmocnionych włóknami jednokierunkowo Przygotowanie próbek do badaø 8
